5218-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

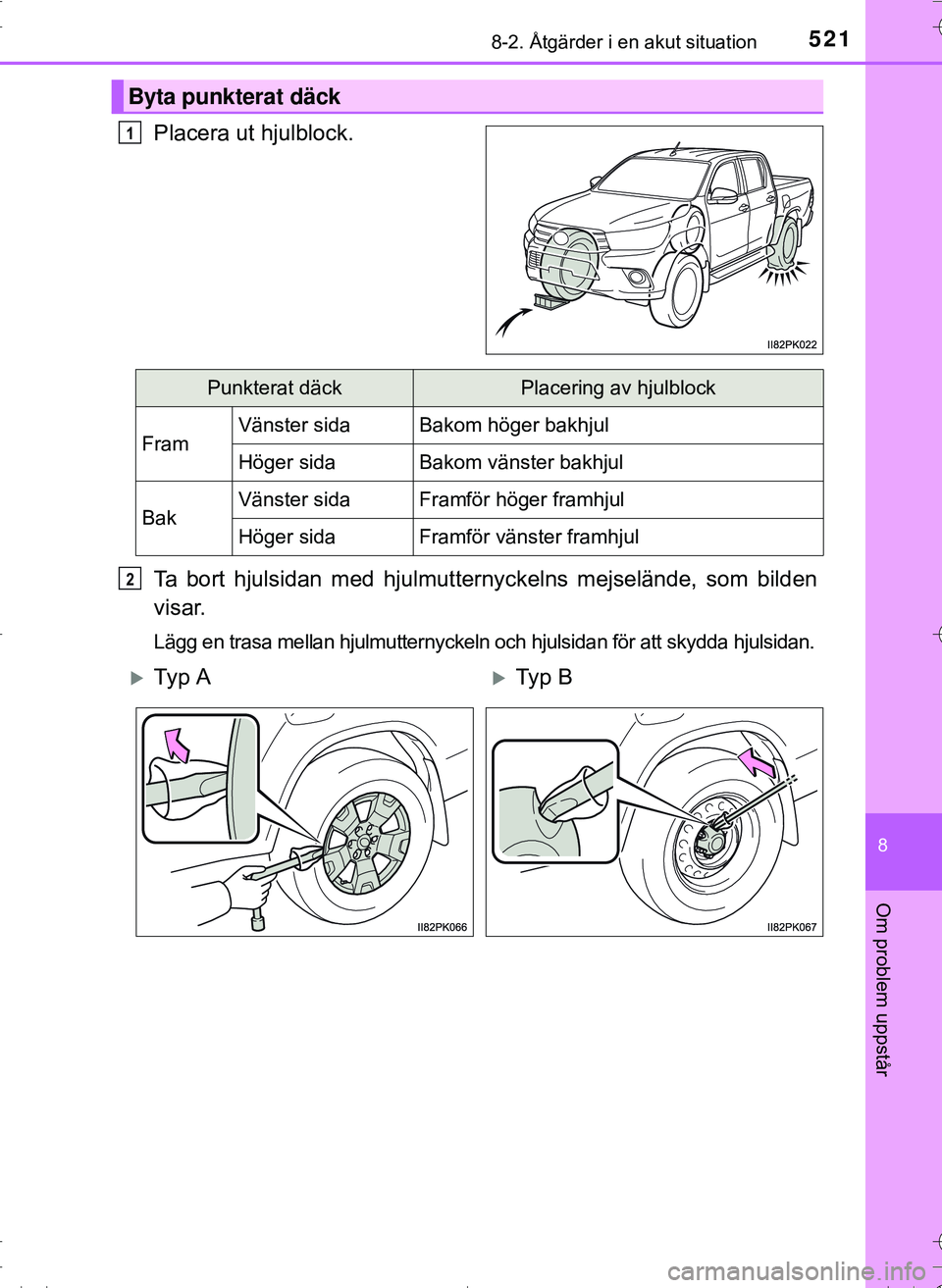

Placera ut hjulblock.
Ta bort hjulsidan med hjulmutternyckelns mejselände, som bilden
visar.
Lägg en trasa mellan hjulmutternyckeln och hjulsidan för att skydda hjulsidan.
Byta punkterat däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
Ty p ATy p B
OM0K269SE_Hilux.book Page 521 Friday, January 29, 2016 10:44 AM

5228-2. Åtgärder i en akut situation
OM0K269SE

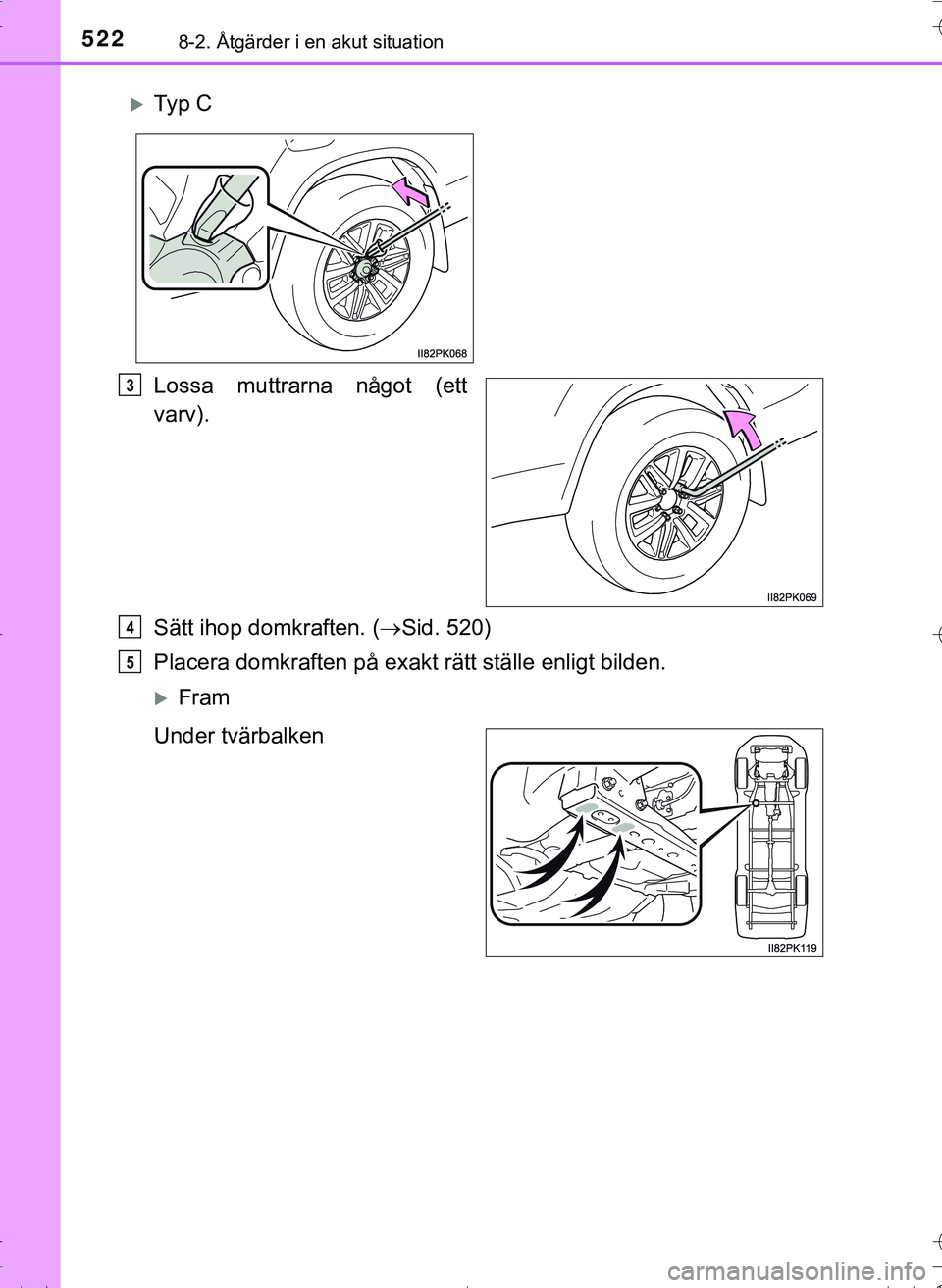

Lossa muttrarna något (ett
varv).
Sätt ihop domkraften. (Sid. 520)
Placera domkraften på exakt rätt ställe enligt bilden.
Fram
Under tvärbalken
Ty p C
3
4
5
OM0K269SE_Hilux.book Page 522 Friday, January 29, 2016 10:44 AM

5238-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

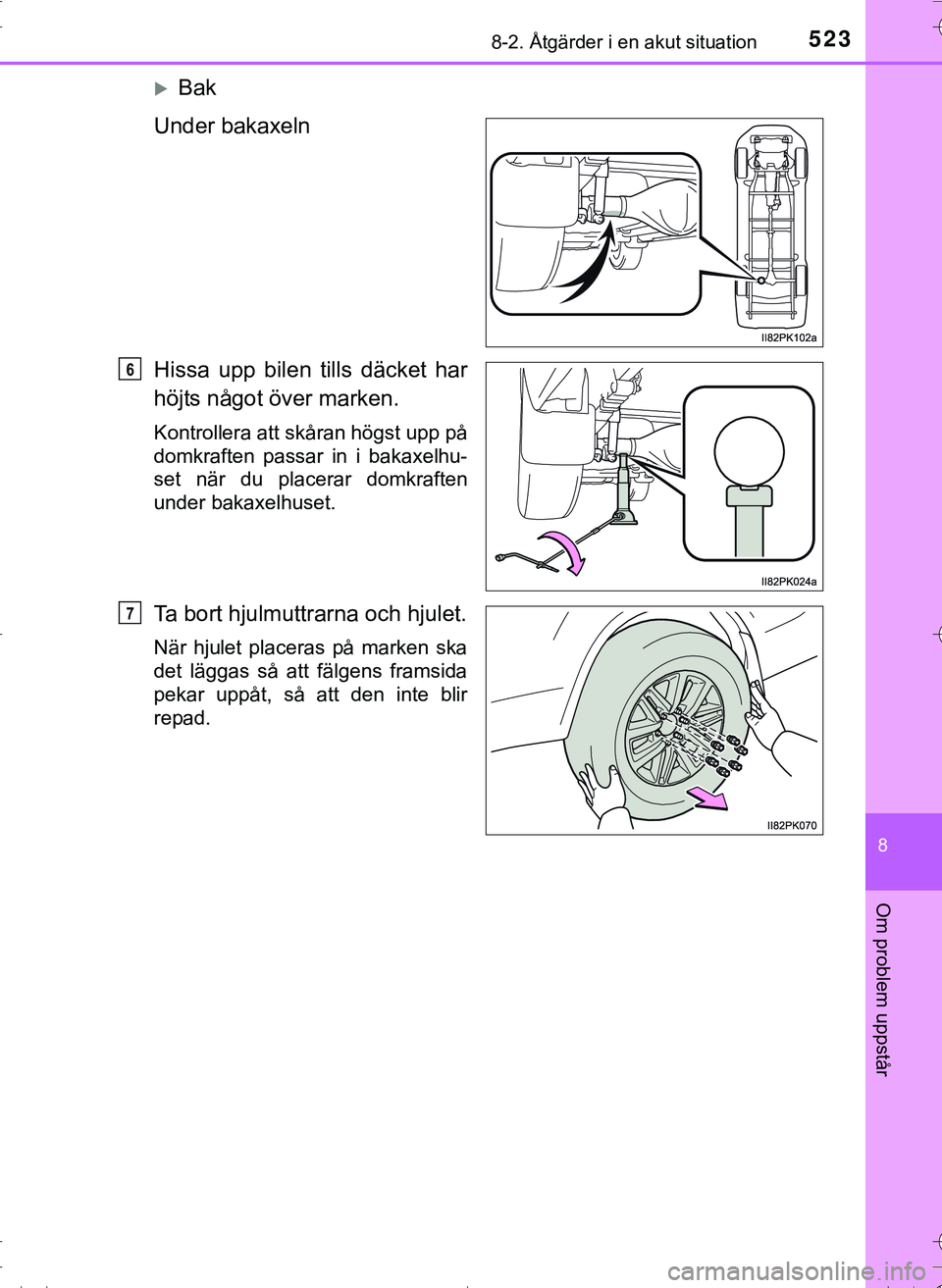

Bak
Under bakaxeln
Hissa upp bilen tills däcket har
höjts något över marken.
Kontrollera att skåran högst upp på
domkraften passar in i bakaxelhu-
set när du placerar domkraften
under bakaxelhuset.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
6
7
OM0K269SE_Hilux.book Page 523 Friday, January 29, 2016 10:44 AM

5248-2. Åtgärder i en akut situation
OM0K269SE

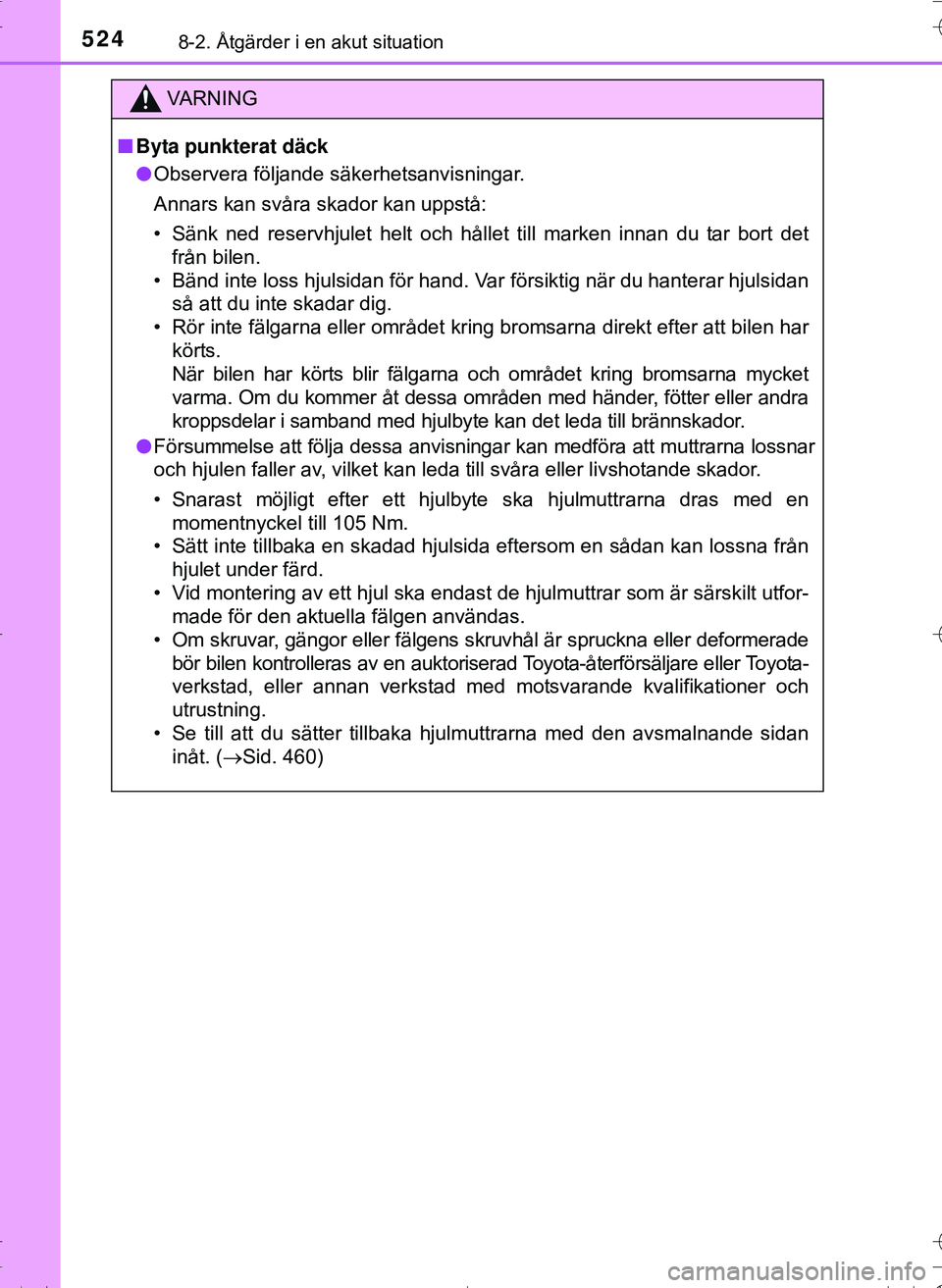

VA R N I N G
nByta punkterat däck
l Observera följande säkerhetsanvisningar.
Annars kan svåra skador kan uppstå:
• Sänk ned reservhjulet helt och hållet till marken innan du tar bort det
från bilen.
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan så att du inte skadar dig.
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna lossnar
och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 105 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från
hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens sk ruvhål är spruckna eller deformerade
bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan
inåt. ( Sid. 460)
OM0K269SE_Hilux.book Page 524 Friday, January 29, 2016 10:44 AM

5258-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

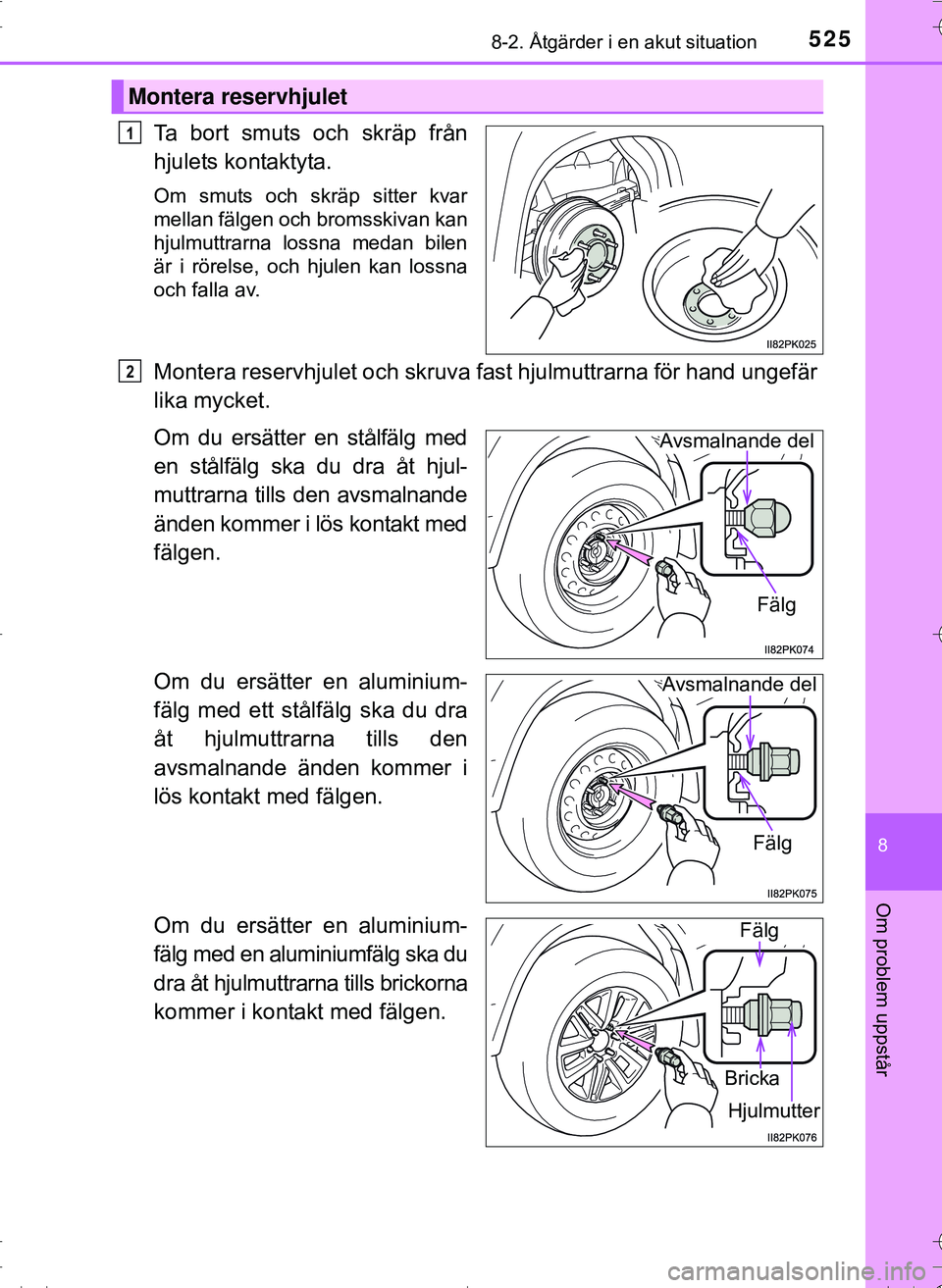

Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg ska du dra åt hjul-
muttrarna tills den avsmalnande
änden kommer i lös kontakt med
fälgen.
Om du ersätter en aluminium-
fälg med ett stålfälg ska du dra
åt hjulmuttrarna tills den
avsmalnande änden kommer i
lös kontakt med fälgen.
Om du ersätter en aluminium-
fälg med en aluminiumfälg ska du
dra åt hjulmuttrarna tills brickorna
kommer i kontakt med fälgen.
Montera reservhjulet
1
2
Fälg
Avsmalnande del
Avsmalnande del
Fälg
Bricka
Hjulmutter
Fälg
OM0K269SE_Hilux.book Page 525 Friday, January 29, 2016 10:44 AM

5268-2. Åtgärder i en akut situation
OM0K269SE

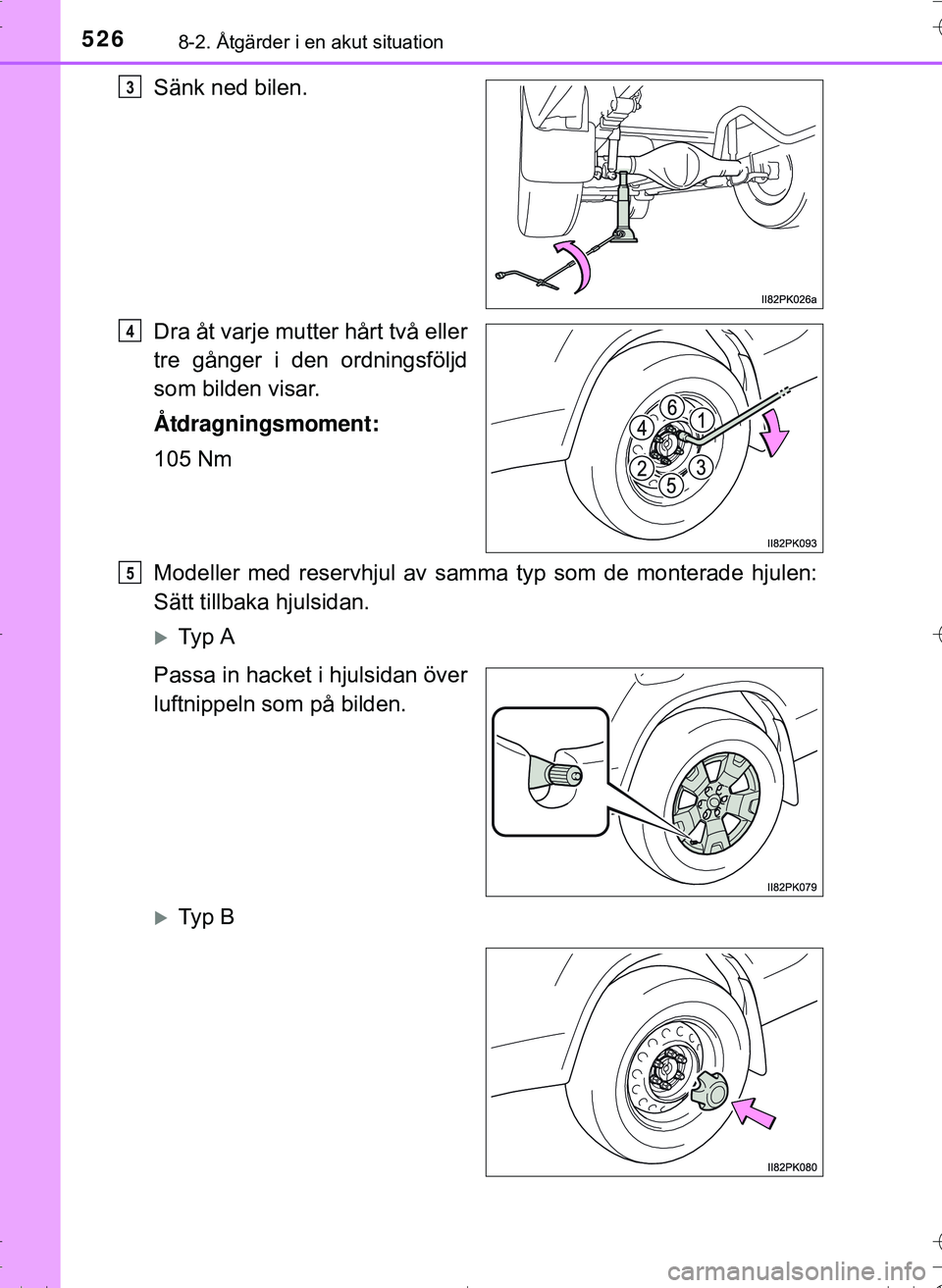

Sänk ned bilen.
Dra åt varje mutter hårt två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
105 Nm
Modeller med reservhjul av samma typ som de monterade hjulen:
Sätt tillbaka hjulsidan.
Ty p A
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
Ty p B
3
4
5
OM0K269SE_Hilux.book Page 526 Friday, January 29, 2016 10:44 AM

5278-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

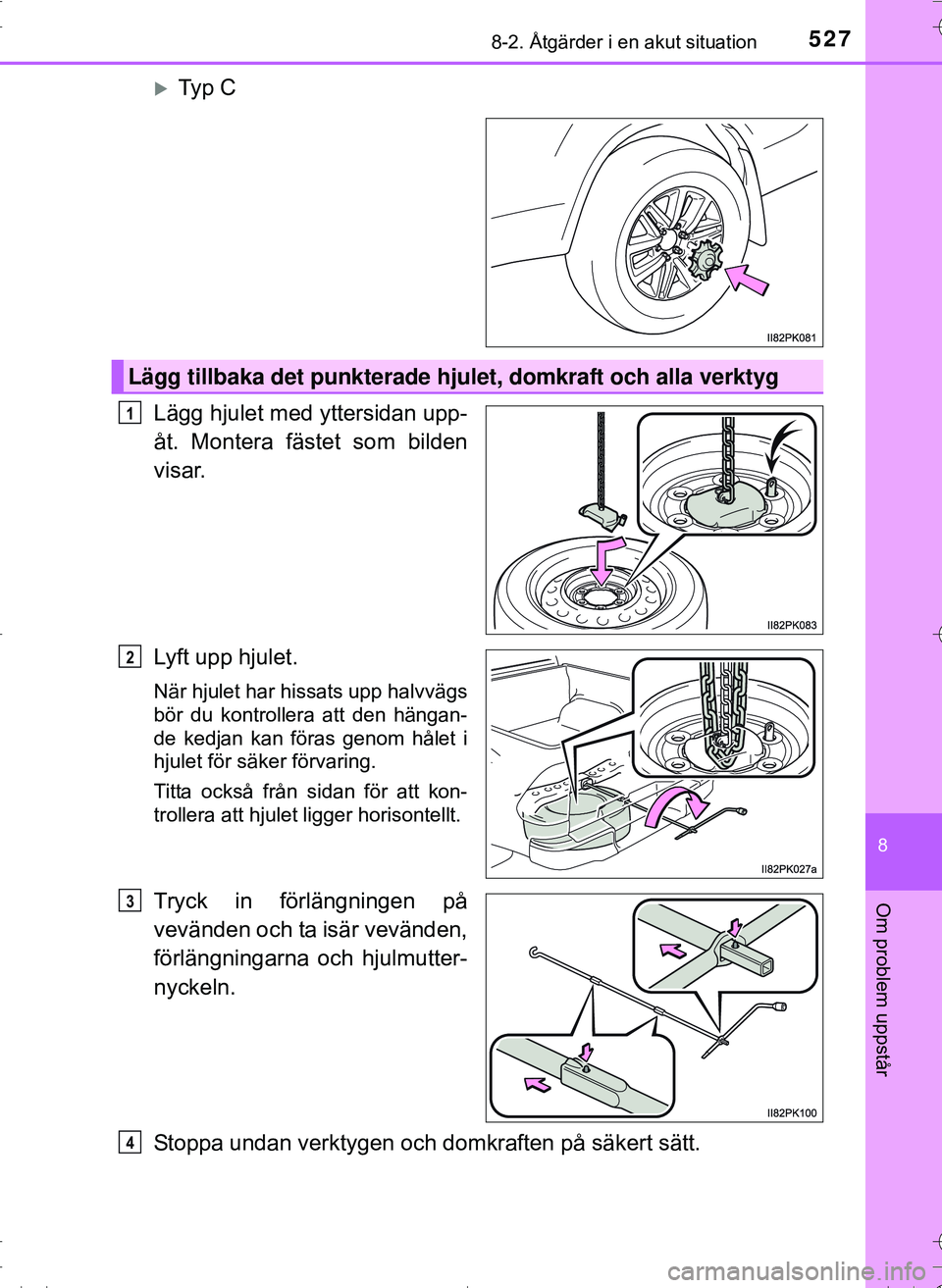

Ty p C
Lägg hjulet med yttersidan upp-
åt. Montera fästet som bilden
visar.
Lyft upp hjulet.
När hjulet har hissats upp halvvägs
bör du kontrollera att den hängan-
de kedjan kan föras genom hålet i
hjulet för säker förvaring.
Titta också från sidan för att kon-
trollera att hjulet ligger horisontellt.
Tryck in förlängningen på
vevänden och ta isär vevänden,
förlängningarna och hjulmutter-
nyckeln.
Stoppa undan verktygen och domkraften på säkert sätt.
Lägg tillbaka det punkterade hj ulet, domkraft och alla verktyg
1
2
3
4
OM0K269SE_Hilux.book Page 527 Friday, January 29, 2016 10:44 AM

5288-2. Åtgärder i en akut situation
OM0K269SE

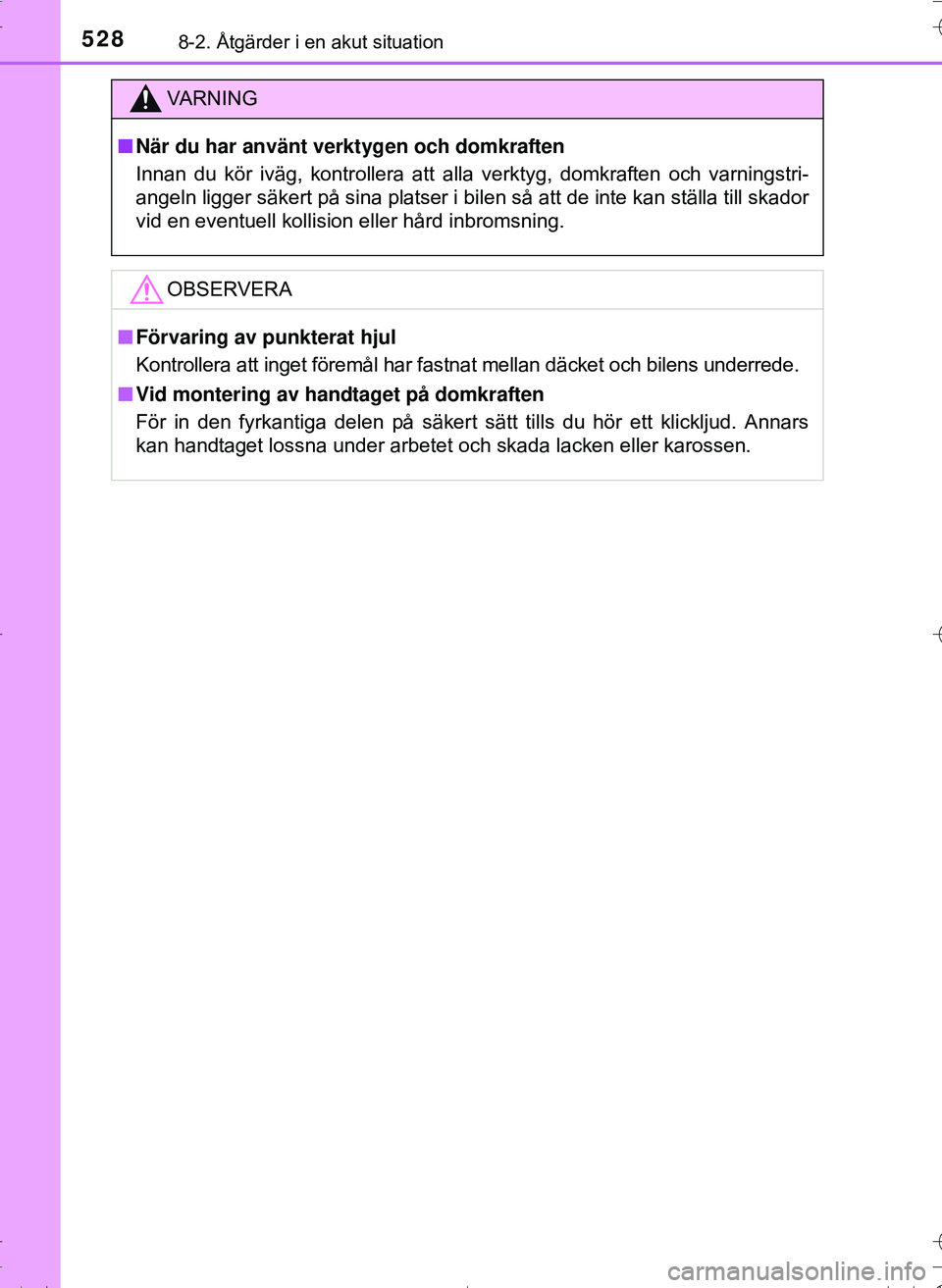

VA R N I N G
nNär du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
OBSERVERA
nFörvaring av punkterat hjul
Kontrollera att inget föremål har fastnat mellan däcket och bilens underrede.
n Vid montering av handtaget på domkraften
För in den fyrkantiga delen på säkert sätt tills du hör e\
tt klickljud. Annars
kan handtaget lossna under arbetet och skada lacken eller karossen.
OM0K269SE_Hilux.book Page 528 Friday, January 29, 2016 10:44 AM

5298-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår

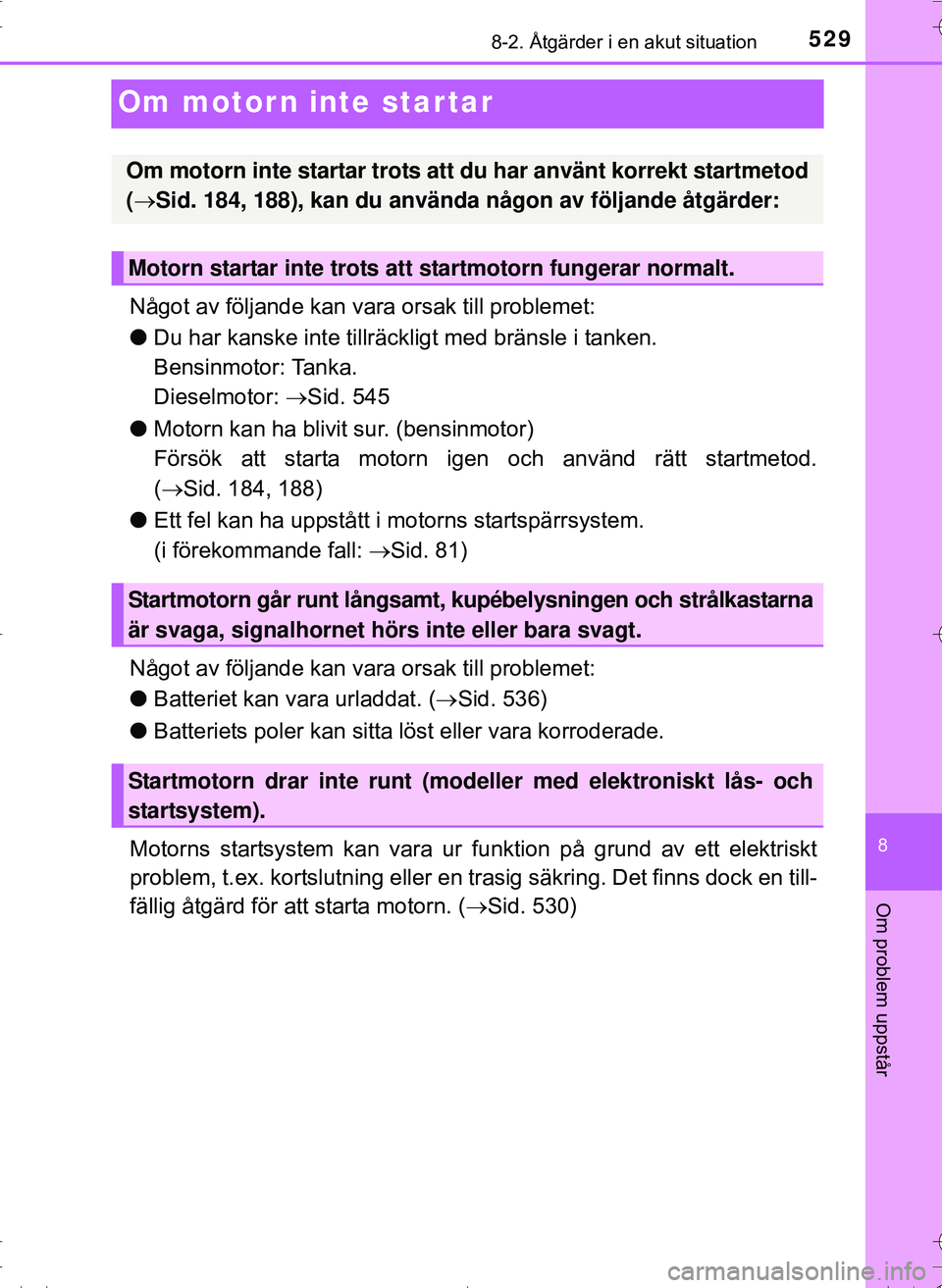

Om motorn inte startar
Något av följande kan vara orsak till problemet:
l Du har kanske inte tillräckligt med bränsle i tanken.
Bensinmotor: Tanka.
Dieselmotor: Sid. 545
l Motorn kan ha blivit sur. (bensinmotor)
Försök att starta motorn igen och använd rätt startmetod.
( Sid. 184, 188)
l Ett fel kan ha uppstått i motorns startspärrsystem.
(i förekommande fall: Sid. 81)
Något av följande kan va ra orsak till problemet:
l Batteriet kan vara urladdat. ( Sid. 536)
l Batteriets poler kan sitta löst eller vara korroderade.
Motorns startsystem kan vara ur funktion på grund av ett elektriskt
problem, t.ex. kortslutning eller en tras ig säkring. Det finns dock en till-
fällig åtgärd för att starta motorn. ( Sid. 530)
Om motorn inte startar trots att du har använt korrekt startmetod
( Sid. 184, 188), kan du använda någon av följande åtgärder:
Motorn startar inte trots att startmotorn fungerar normalt.
Startmotorn går runt långsamt, k upébelysningen och strålkastarna
är svaga, signalhornet hörs inte eller bara svagt.
Startmotorn drar inte runt (mode ller med elektroniskt lås- och
startsystem).
OM0K269SE_Hilux.book Page 529 Friday, January 29, 2016 10:44 AM

5308-2. Åtgärder i en akut situation
OM0K269SE
Något av följande kan vara orsak till problemet:
l En eller båda batteripolerna kan ha lossnat.
l Batteriet kan vara urladdat. ( Sid. 536)
l En funktionsstörning kan ha uppstå tt i servostyrningen. (modeller
med elektroniskt lå s- och startsystem)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning om felet
inte kan repareras eller om du inte vet hur reparationen ska utföras.
Om motorn inte startar kan fö ljande metod användas som tillfällig
åtgärd att starta motorn om startknappen inte fungerar normalt.
Ansätt parkeringsbromsen.
Flytta växelspaken till P (automatväxellåda) eller N (manuell växellåda).
Tryck startknappe n till radioläge.
Tryck på startknappen och håll den intryckt i 15 sekunder och
trampa samtidigt hårt ned br omspedalen och kopplingspedalen
(manuell växellåda).
Om motorn inte kan startas med hjälp av metoden ovan kan systemet
vara ur funktion. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
Startmotorn går inte runt, kupé belysningen och strålkastarna
tänds inte, signalhornet hörs inte.
Startfunktion i nödfall (modeller me d elektroniskt lås- och start-
system)
1
2
3
4
