TOYOTA HILUX 2016 Bruksanvisningar (in Swedish)

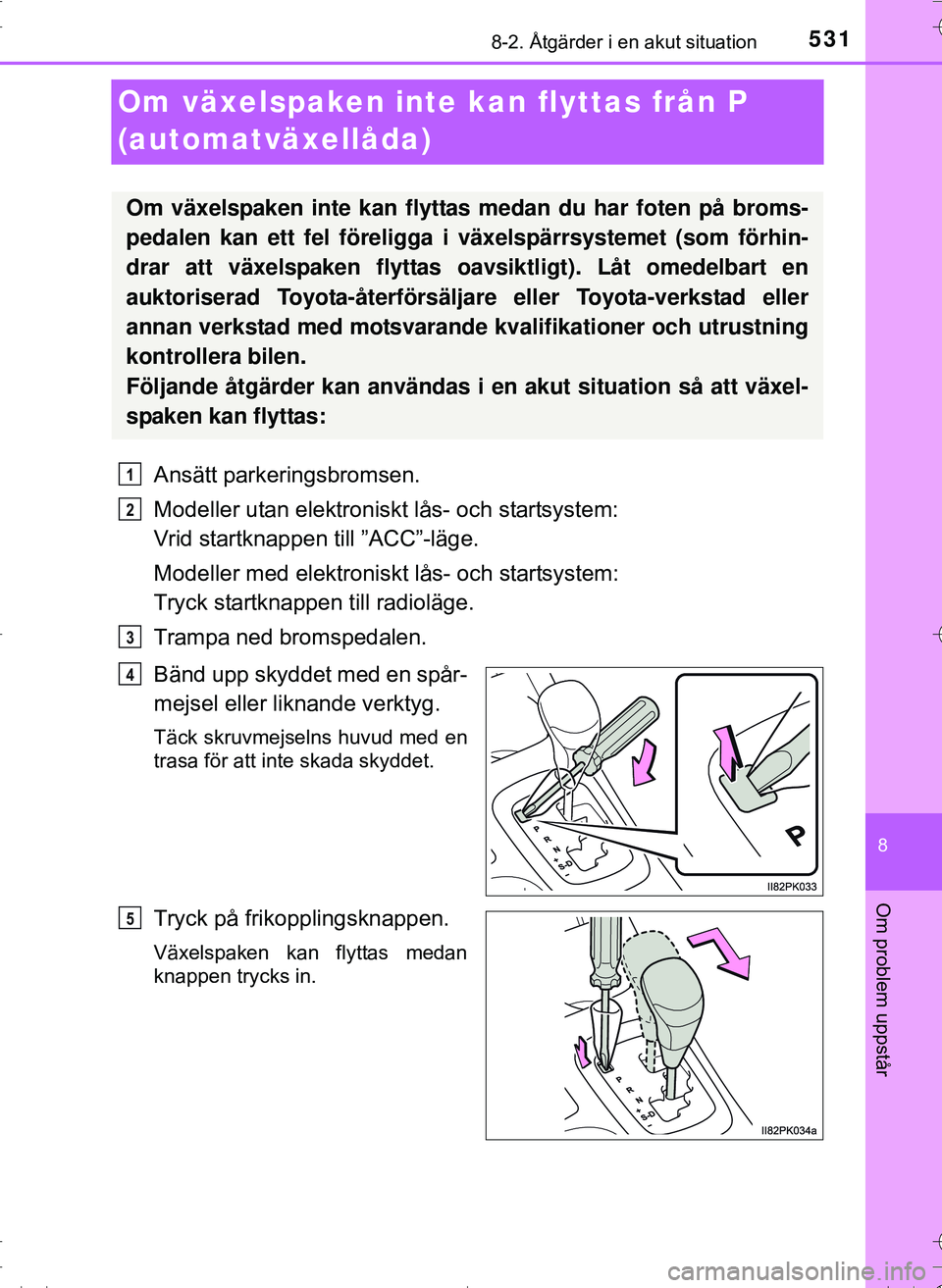

5318-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår
Om växelspaken inte kan flyttas från P
(automatväxellåda)
Ansätt parkeringsbromsen.
Modeller utan elektroniskt lås- och startsystem:
Vrid startknappen till ”ACC”-läge.
Modeller med elektroniskt lås- och startsystem:
Tryck startknappen till radioläge.
Trampa ned bromspedalen.
Bänd upp skyddet med en spår-
mejsel eller liknande verktyg.
Täck skruvmejselns huvud med en
trasa för att inte skada skyddet.
Tryck på frikopplingsknappen.
Växelspaken kan flyttas medan
knappen trycks in.
Om växelspaken inte kan flyttas medan du har foten på broms-
pedalen kan ett fel föreligga i växelspärrsystemet (som förhin-
drar att växelspaken flyttas oavsiktligt). Låt omedelbart en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
Följande åtgärder kan användas i en akut situation så att växel-
spaken kan flyttas:
1
2
3
4
5
OM0K269SE_Hilux.book Page 531 Friday, January 29, 2016 10:44 AM

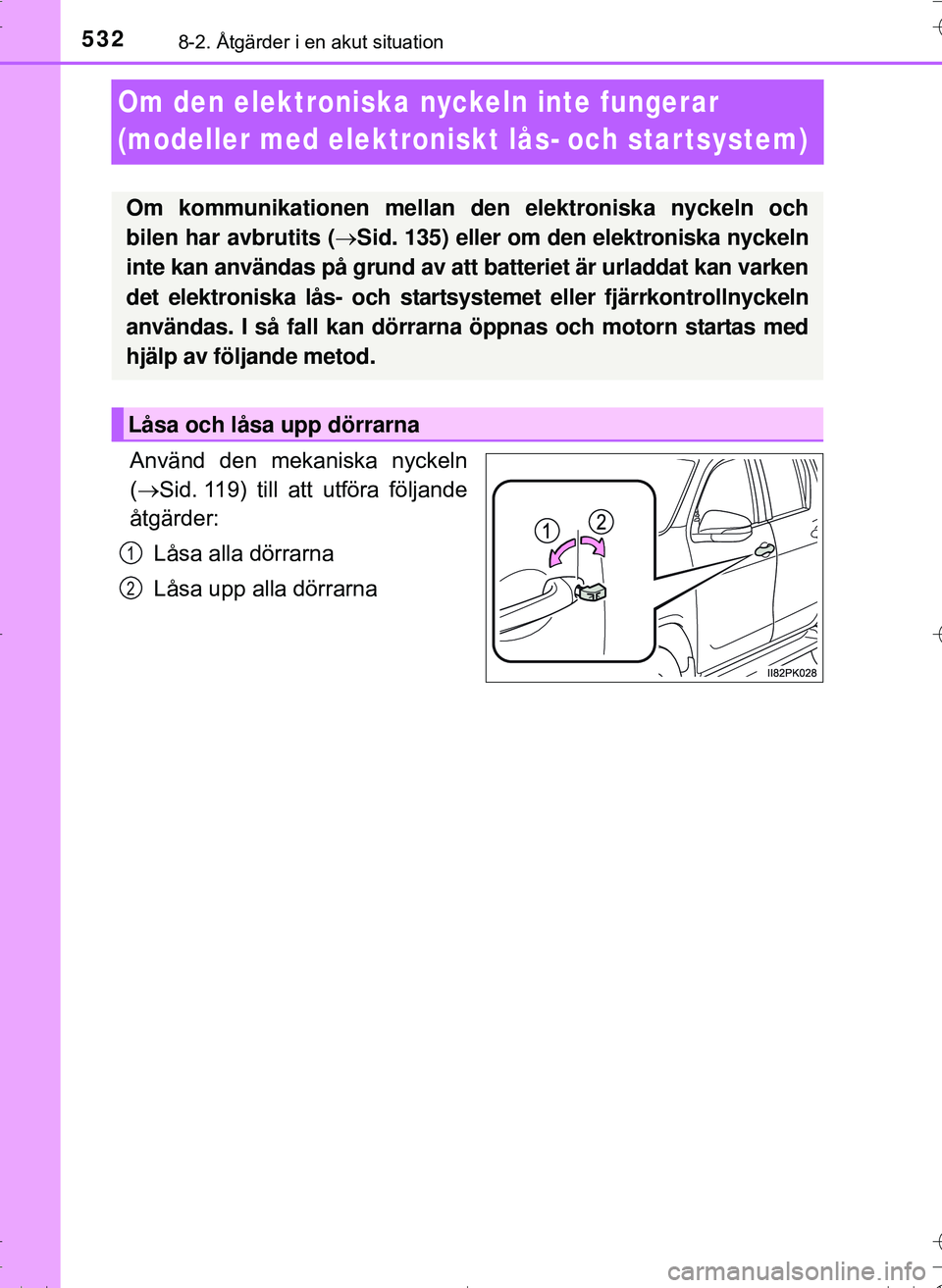

5328-2. Åtgärder i en akut situation
OM0K269SE
Om den elektroniska nyckeln inte fungerar
(modeller med elektroniskt lås- och startsystem)
Använd den mekaniska nyckeln
( Sid. 119) till att utföra följande
åtgärder:
Låsa alla dörrarna
Låsa upp alla dörrarna
Om kommunikationen mellan den elektroniska nyckeln och
bilen har avbrutits ( Sid. 135) eller om den elektroniska nyckeln
inte kan användas på grund av at t batteriet är urladdat kan varken
det elektroniska lås- och startsystemet eller fjärrkontrollnyckeln
användas. I så fall kan dörrarna öppnas och motorn startas med
hjälp av följande metod.
Låsa och låsa upp dörrarna
1
2
OM0K269SE_Hilux.book Page 532 Friday, January 29, 2016 10:44 AM

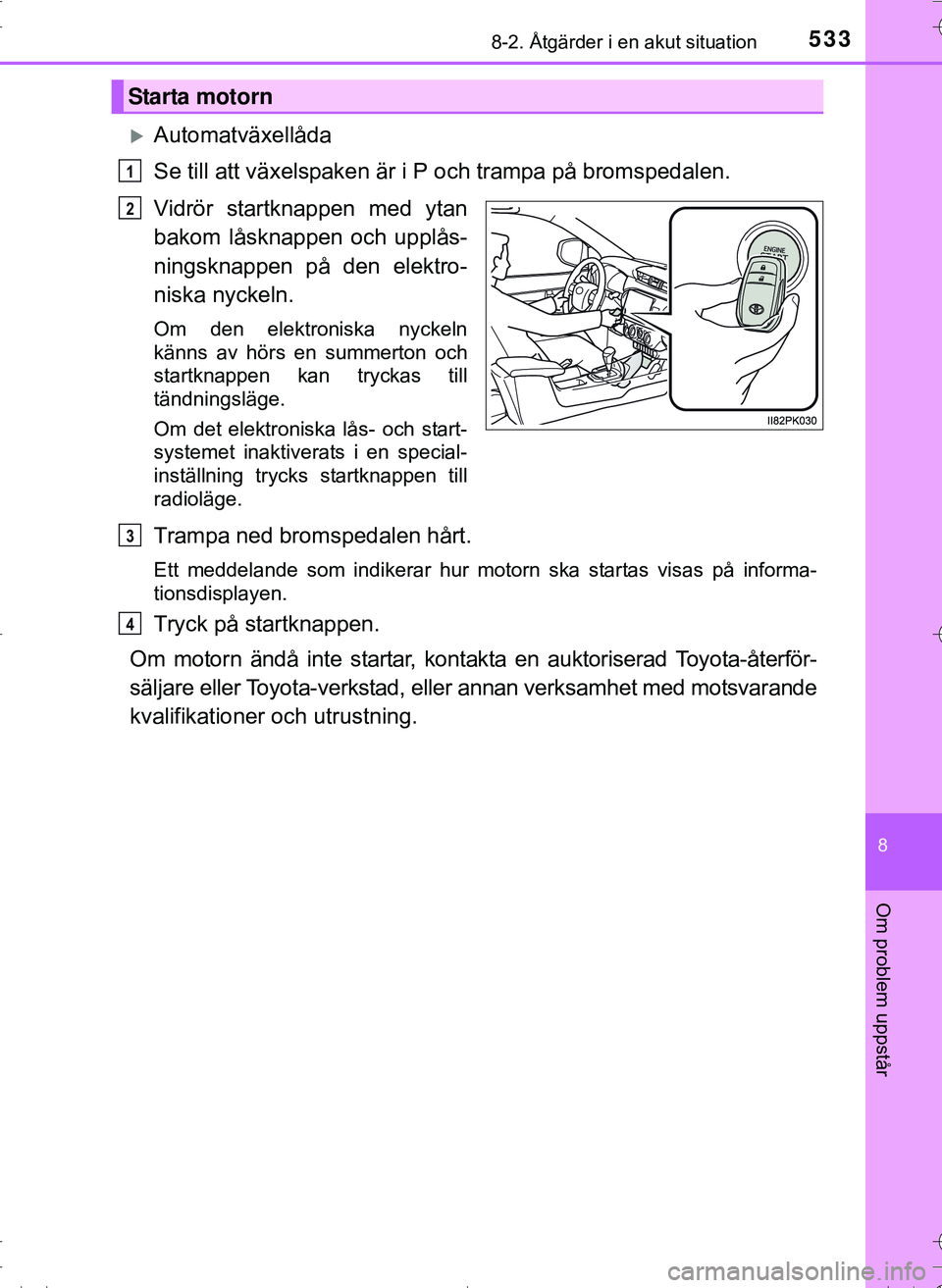

5338-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår
Automatväxellåda
Se till att växelspaken är i P och trampa på bromspedalen.
Vidrör startknappen med ytan
bakom låsknappen och upplås-
ningsknappen på den elektro-
niska nyckeln.
Om den elektroniska nyckeln
känns av hörs en summerton och
startknappen kan tryckas till
tändningsläge.
Om det elektroniska lås- och start-
systemet inaktiverats i en special-
inställning trycks startknappen till
radioläge.
Trampa ned bromspedalen hårt.
Ett meddelande som indikerar hur motorn ska startas visas på informa-
tionsdisplayen.
Tryck på startknappen.
Om motorn ändå inte startar, kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verksamhet med motsvarande
kvalifikationer och utrustning.
Starta motorn
1
2
3
4
OM0K269SE_Hilux.book Page 533 Friday, January 29, 2016 10:44 AM

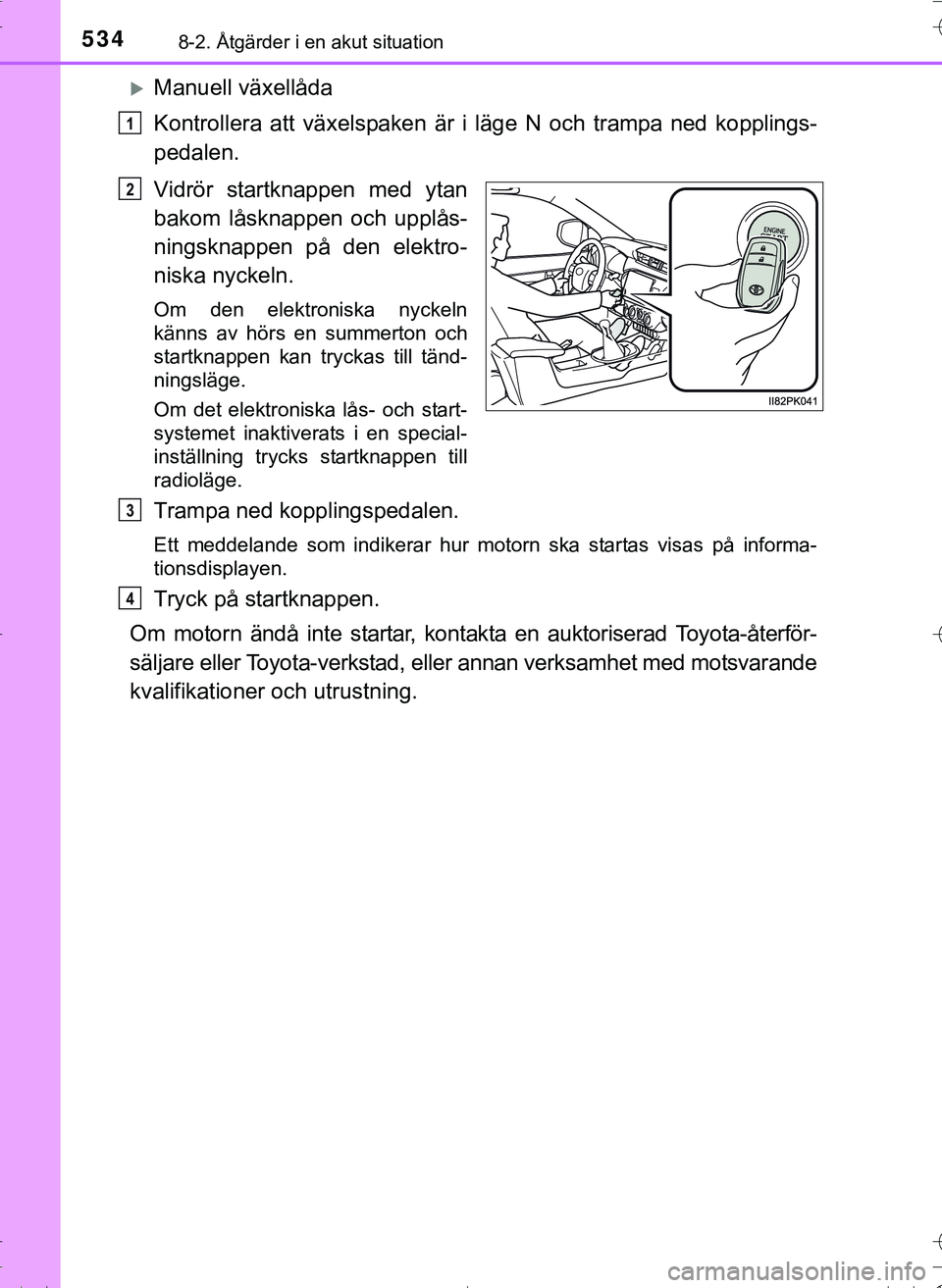

5348-2. Åtgärder i en akut situation
OM0K269SE
Manuell växellåda
Kontrollera att växelspaken är i läge N och trampa ned kopplings-
pedalen.
Vidrör startknappen med ytan
bakom låsknappen och upplås-
ningsknappen på den elektro-
niska nyckeln.
Om den elektroniska nyckeln
känns av hörs en summerton och
startknappen kan tryckas till tänd-
ningsläge.
Om det elektroniska lås- och start-
systemet inaktiverats i en special-
inställning trycks startknappen till
radioläge.
Trampa ned kopplingspedalen.
Ett meddelande som indikerar hur motorn ska startas visas på informa-
tionsdisplayen.
Tryck på startknappen.
Om motorn ändå inte startar, kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verksamhet med motsvarande
kvalifikationer och utrustning.
1
2
3
4
OM0K269SE_Hilux.book Page 534 Friday, January 29, 2016 10:44 AM

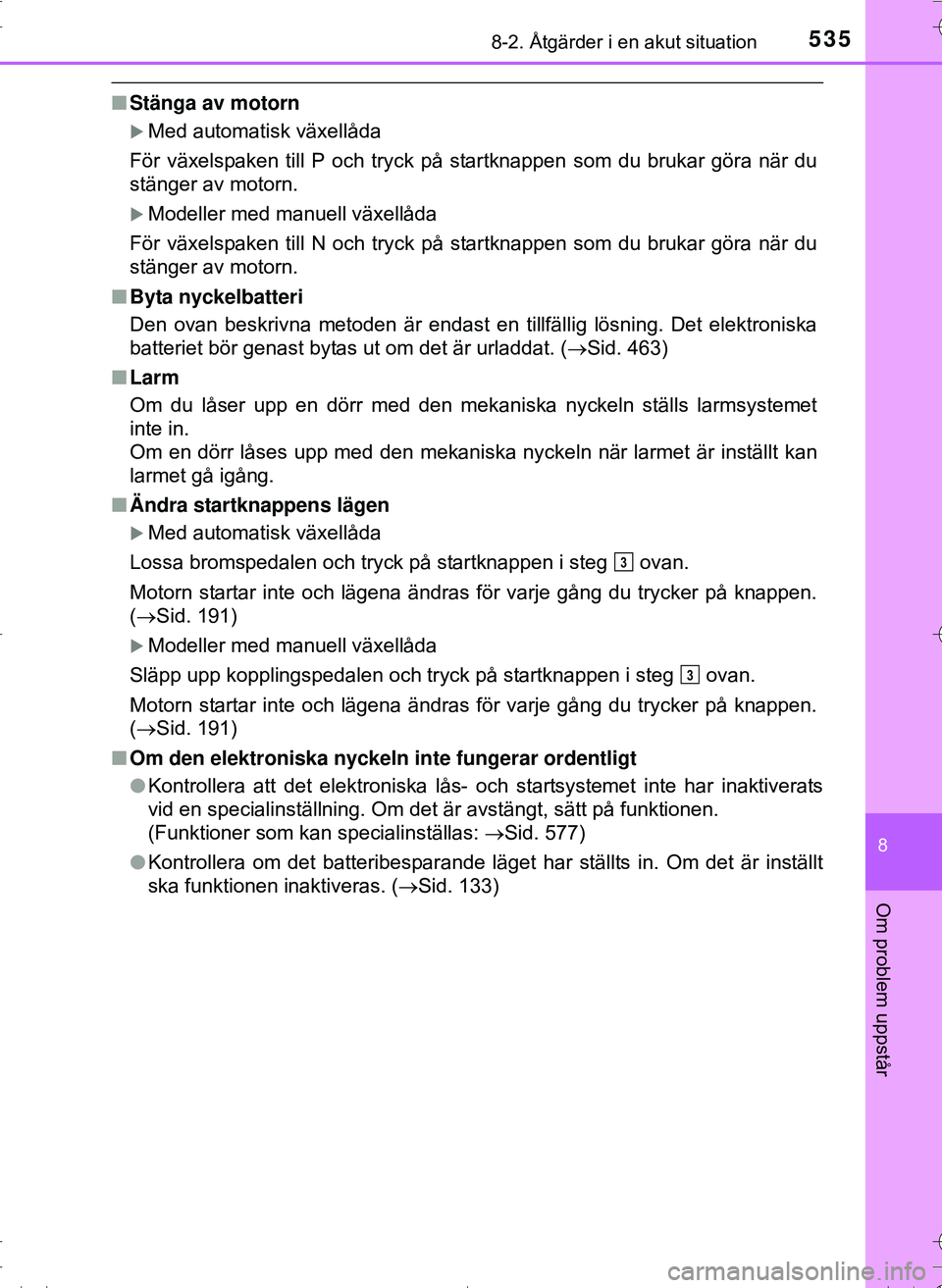

5358-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår
nStänga av motorn
Med automatisk växellåda
För växelspaken till P och tryck på startknappen som du brukar göra när du
stänger av motorn.
Modeller med manuell växellåda
För växelspaken till N och tryck på startknappen som du brukar göra när du
stänger av motorn.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat. ( Sid. 463)
n Larm
Om du låser upp en dörr med den mekaniska nyckeln ställs larmsystemet
inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång.
n Ändra startknappens lägen
Med automatisk växellåda
Lossa bromspedalen och tryck på startknappen i steg ovan.
Motorn startar inte och lägena ändras för varje gång du trycker på knappen.
( Sid. 191)
Modeller med manuell växellåda
Släpp upp kopplingspedalen och tryck på startknappen i steg ovan.
Motorn startar inte och lägena ändras för varje gång du trycker på knappen.
( Sid. 191)
n Om den elektroniska nyckeln in te fungerar ordentligt
l Kontrollera att det elektroniska lås- och startsystemet inte har inaktiverats
vid en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: Sid. 577)
l Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen inaktiveras. ( Sid. 133)
3
3
OM0K269SE_Hilux.book Page 535 Friday, January 29, 2016 10:44 AM

5368-2. Åtgärder i en akut situation
OM0K269SE
Om bilens batteri laddats ur
Om du har tillgång till startkablar och en annan bil med ett 12V-batteri
kan du starta din bil med startkablar enligt följande anvisningar.
Öppna motorhuven. ( Sid. 433)
Anslut startkablarna enligt följande metod: Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från batteriet och eventuella rörliga delar, se bilden.
2TR-FE-motor
Följande metoder kan användas för att starta motorn om bilens
batteri är urladdat.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning, eller en kvalificerad verkstad.
1
2
1
2
3
4
OM0K269SE_Hilux.book Page 536 Friday, January 29, 2016 10:44 AM

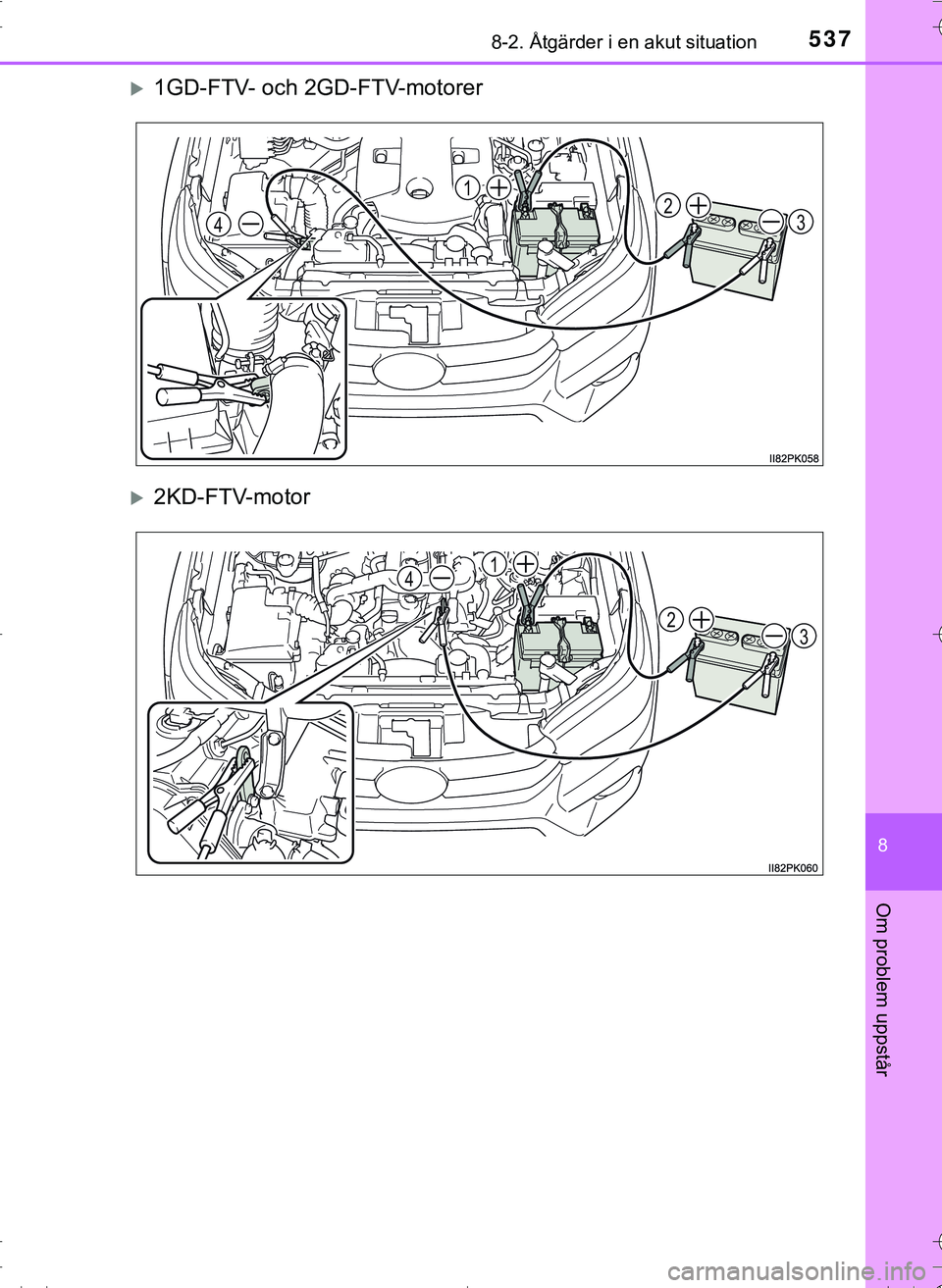

5378-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår
1GD-FTV- och 2GD-FTV-motorer
2KD-FTV-motor
324
1
32
14
OM0K269SE_Hilux.book Page 537 Friday, January 29, 2016 10:44 AM

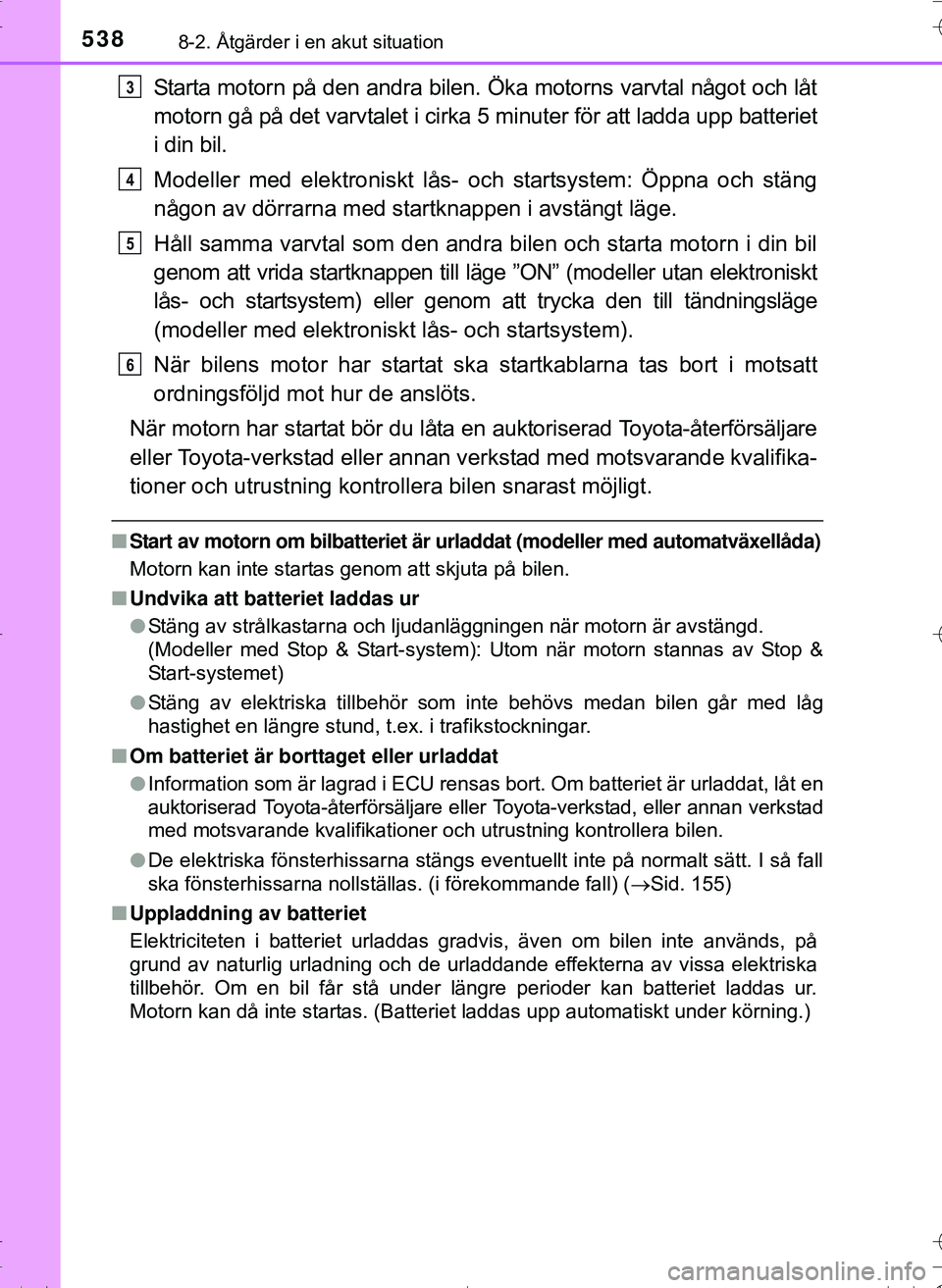

5388-2. Åtgärder i en akut situation
OM0K269SE
Starta motorn på den andra bilen. Öka motorns varvtal något och låt
motorn gå på det varvtalet i cirka 5 minuter för att ladda upp batteriet
i din bil.
Modeller med elektroniskt lås- och startsystem: Öppna och stäng
någon av dörrarna med startknappen i avstängt läge.
Håll samma varvtal som den andra bilen och starta motorn i din bil
genom att vrida startknappen till läge ”ON” (modeller utan elektroniskt
lås- och startsystem) eller genom att trycka den till tändningsläge
(modeller med elektroniskt lås- och startsystem).
När bilens motor har startat ska startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
När motorn har startat bör du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustni ng kontrollera bilen snarast möjligt.
nStart av motorn om bilbatteriet är urladdat (modeller med automatväxellåda)
Motorn kan inte startas genom att skjuta på bilen.
n Undvika att batteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när motorn är avstängd.
(Modeller med Stop & Start-system): Utom när motorn stannas av Stop &
Start-systemet)
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg
hastighet en längre stund, t.ex. i trafikstockningar.
n Om batteriet är borttaget eller urladdat
lInformation som är lagrad i ECU rensas bort. Om batteriet är urladdat, låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
l De elektriska fönsterhissarna stängs eventuellt inte på normalt sätt. I så fall
ska fönsterhissarna nollställas. (i förekommande fall) ( Sid. 155)
n Uppladdning av batteriet
Elektriciteten i batteriet urladdas gradvis, även om bilen inte används, på
grund av naturlig urladning och de urladdande effekterna av vissa elektriska
tillbehör. Om en bil får stå under längre perioder kan batteriet laddas ur.
Motorn kan då inte startas. (Batteriet laddas upp automatiskt under körning.)
3
4
5
6
OM0K269SE_Hilux.book Page 538 Friday, January 29, 2016 10:44 AM

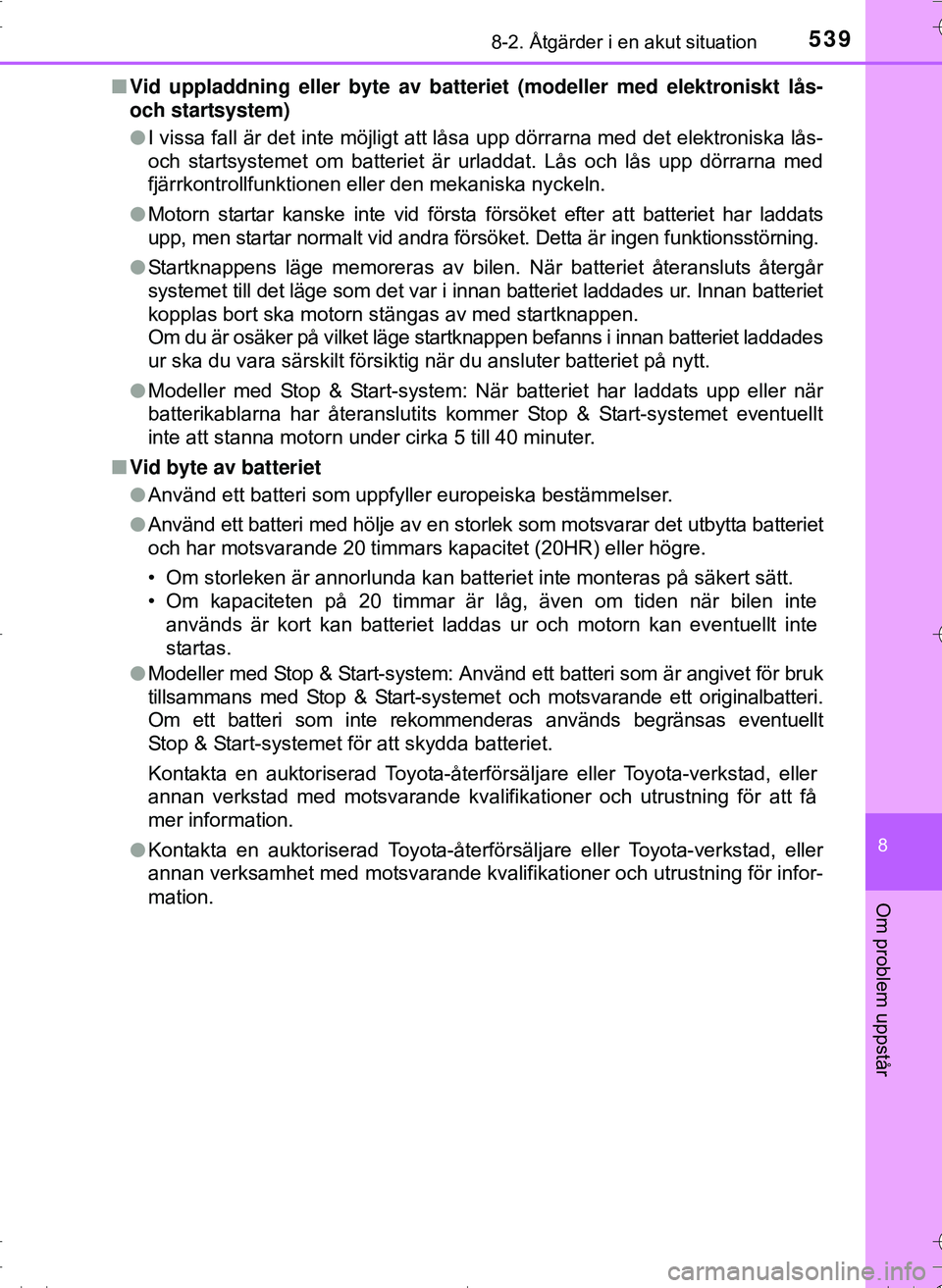

5398-2. Åtgärder i en akut situation
OM0K269SE
8
Om problem uppstår
nVid uppladdning eller byte av batter iet (modeller med elektroniskt lås-
och startsystem)
l I vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås-
och startsystemet om batteriet är urladdat. Lås och lås upp dörrarna med
fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Motorn startar kanske inte vid första försöket efter att batteriet har laddats
upp, men startar normalt vid andra försöket. Detta är ingen funktionsstörning.
l Startknappens läge memoreras av bilen. När batteriet återansluts återgår
systemet till det läge som det var i innan batteriet laddades ur. Innan batteriet
kopplas bort ska motorn stängas av med startknappen.
Om du är osäker på vilket läge startknappen befanns i innan batteriet laddades
ur ska du vara särskilt försiktig när du ansluter batteriet på\
nytt.
l Modeller med Stop & Start-system: När batteriet har laddats upp eller när
batterikablarna har återanslutits kommer Stop & Start-systemet eventuellt
inte att stanna motorn under cirka 5 till 40 minuter.
n Vid byte av batteriet
lAnvänd ett batteri som uppfyller europeiska bestämmelser.
l Använd ett batteri med hölje av en storlek som motsvarar det utbytta batteriet
och har motsvarande 20 timmars kapacitet (20HR) eller högre.
• Om storleken är annorlunda kan batteriet inte monteras på säkert sä\
tt.
• Om kapaciteten på 20 timmar är låg, även om tiden när bilen inte
används är kort kan batteriet laddas ur och motorn kan eventuellt inte
startas.
l Modeller med Stop & Start-system: Använd ett batteri som är angivet för bruk
tillsammans med Stop & Start-systemet och motsvarande ett originalbatteri.
Om ett batteri som inte rekommenderas används begränsas eventuellt
Stop & Start-systemet för att skydda batteriet.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för att få
mer information.
l Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verksamhet med motsvarande kvalifikationer och utrustning för infor-
mation.
OM0K269SE_Hilux.book Page 539 Friday, January 29, 2016 10:44 AM

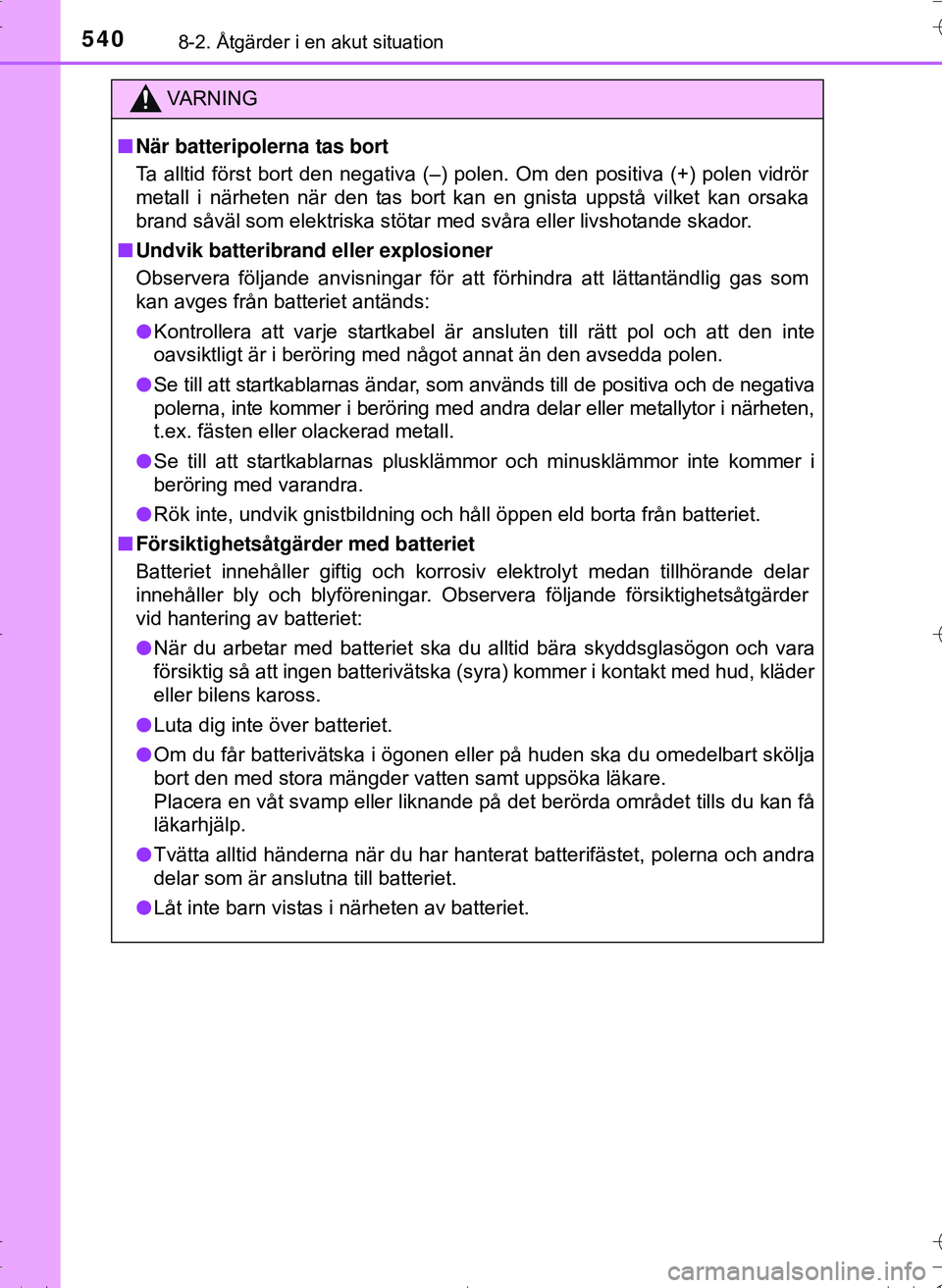

5408-2. Åtgärder i en akut situation
OM0K269SE
VA R N I N G
nNär batteripolerna tas bort
Ta alltid först bort den negativa (–) polen. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med svåra eller livshotande skador.
n Undvik batteribrand eller explosioner
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från batteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de negativa
polerna, inte kommer i beröring med andra delar eller metallytor i närheten,
t.ex. fästen eller olackerad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från batteriet.
n Försiktighetsåtgärder med batteriet
Batteriet innehåller giftig och korrosiv elektrolyt medan tillhörande delar
innehåller bly och blyföreningar. Observera följande försiktighetsåtgärder
vid hantering av batteriet:
l När du arbetar med batteriet ska du alltid bära skyddsglasögon och vara
försiktig så att ingen batterivätska (syra) kommer i kontakt med hud, kläder
eller bilens kaross.
l Luta dig inte över batteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av batteriet.
OM0K269SE_Hilux.book Page 540 Friday, January 29, 2016 10:44 AM
