TOYOTA HILUX 2016 Instructieboekje (in Dutch)

5317-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

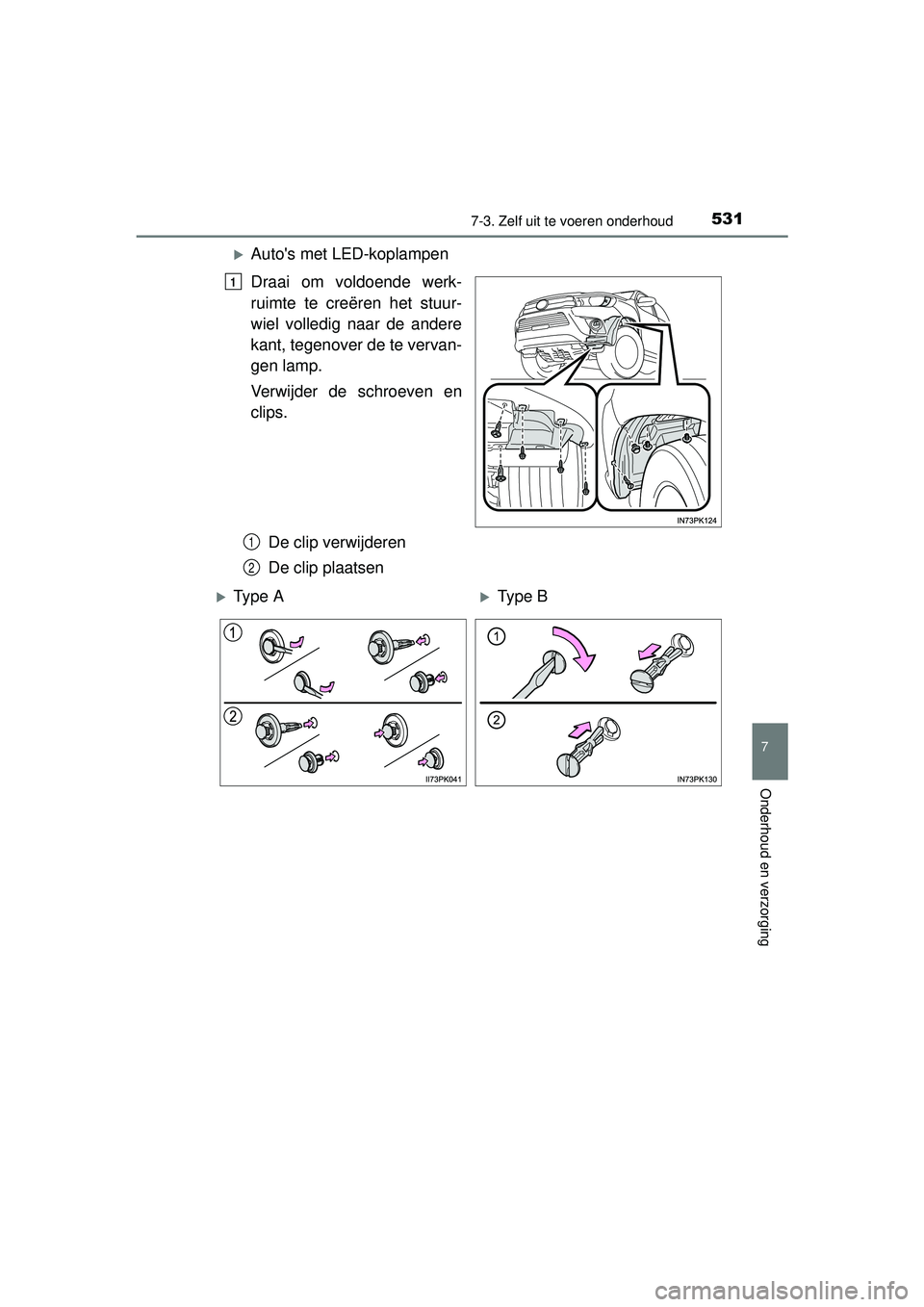

Auto's met LED-koplampen
Draai om voldoende werk-
ruimte te creëren het stuur-
wiel volledig naar de andere
kant, tegenover de te vervan-
gen lamp.
Verwijder de schroeven en
clips.De clip verwijderen
De clip plaatsen
1
1
2
Ty p e AType B
HILUX_OM_OM0K269E_(EE).book Page 531 Monday, March 7, 2016 2:16 PM

5327-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
Verwijder de wielkuip gedeel-
telijk en draai de lamphou-
der linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
Bumper
Wiel-
kuip
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 532 Monday, March 7, 2016 2:16 PM

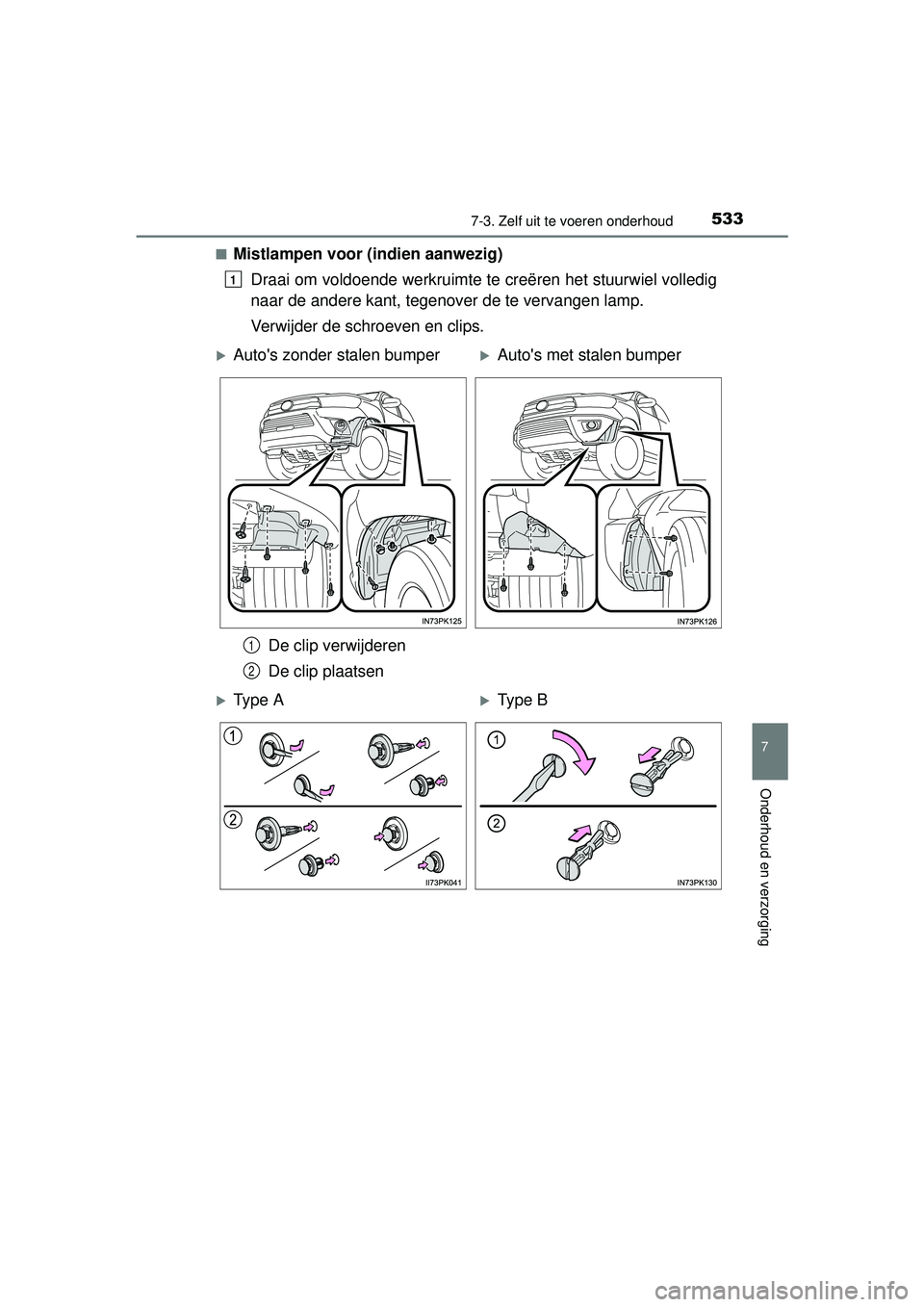

5337-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
■Mistlampen voor (indien aanwezig)Draai om voldoende werkruimte te creëren het stuurwiel volledig
naar de andere kant, tegenover de te vervangen lamp.
Verwijder de schroeven en clips.
De clip verwijderen
De clip plaatsen
1
Auto's zonder stalen bumperAuto's met stalen bumper
1
2
Ty p e AType B
HILUX_OM_OM0K269E_(EE).book Page 533 Monday, March 7, 2016 2:16 PM

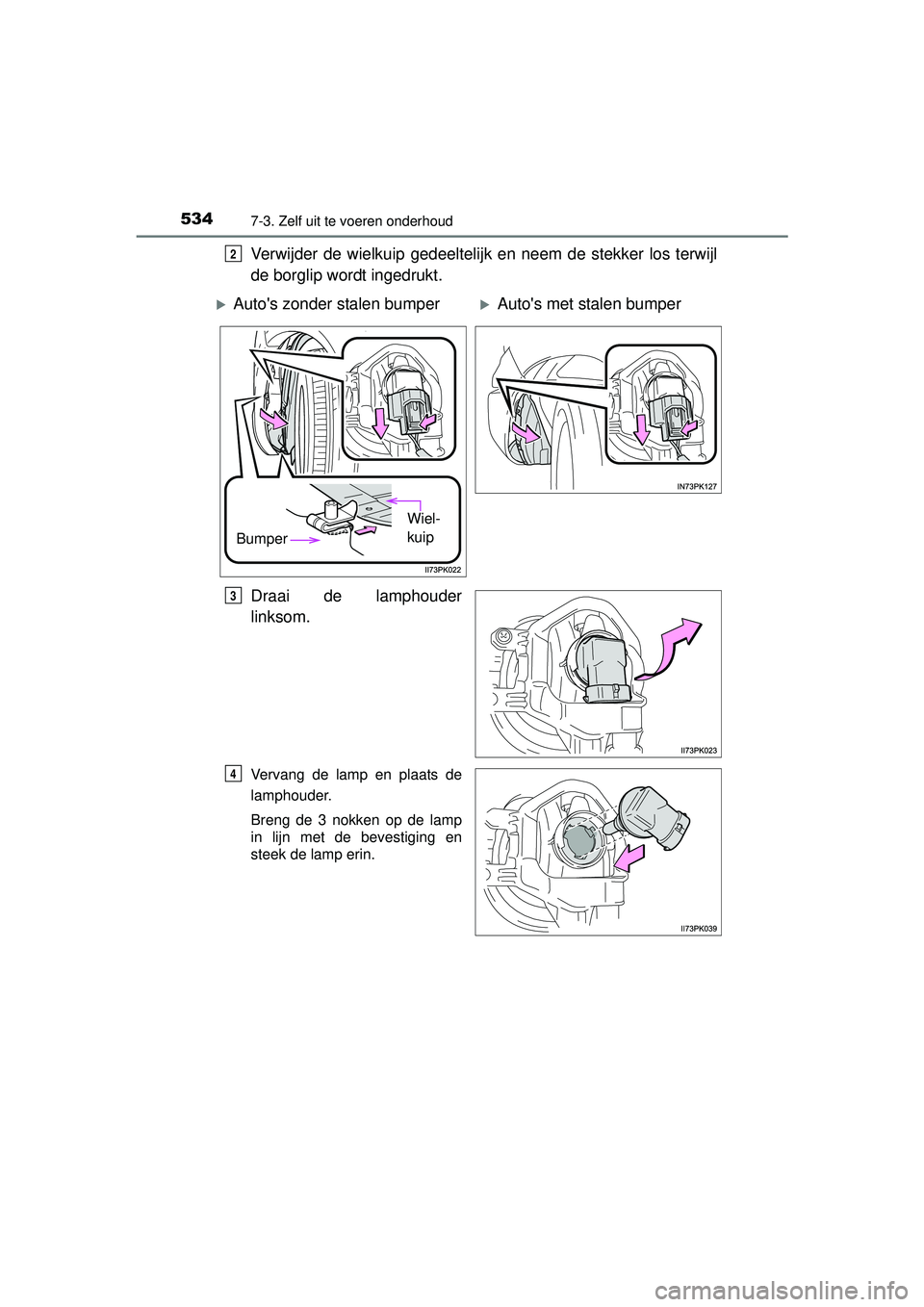

5347-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
Verwijder de wielkuip gedeeltelijk en neem de stekker los terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
2
Auto's zonder stalen bumperAuto's met stalen bumper
Bumper
Wiel-
kuip
3
4
HILUX_OM_OM0K269E_(EE).book Page 534 Monday, March 7, 2016 2:16 PM

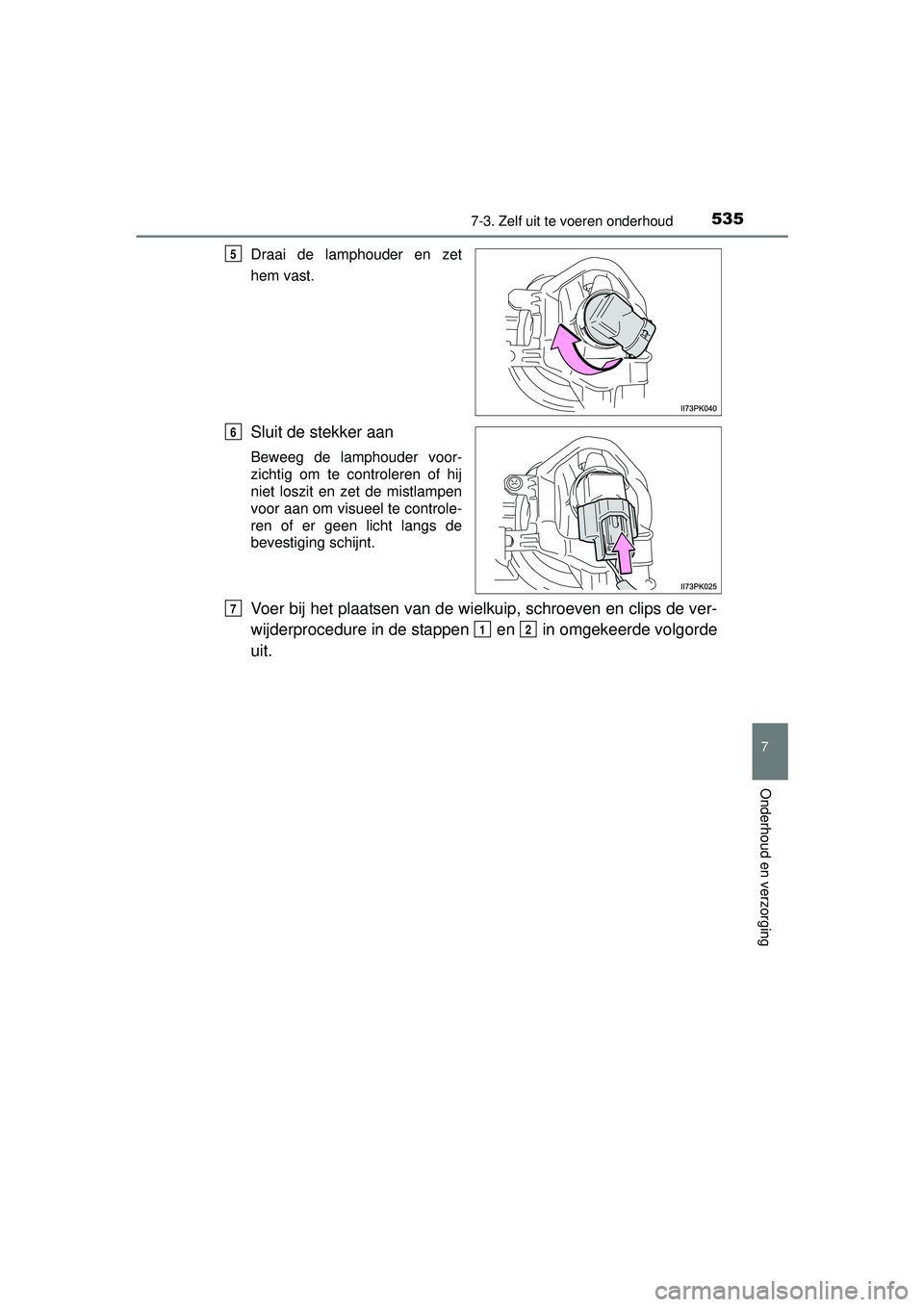

5357-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Draai de lamphouder en zet
hem vast.
Sluit de stekker aan
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Voer bij het plaatsen van de wielkuip, schroeven en clips de ver-
wijderprocedure in de stappen en in omgekeerde volgorde
uit.
5
6
7
12
HILUX_OM_OM0K269E_(EE).book Page 535 Monday, March 7, 2016 2:16 PM

5367-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■
Rem-/achterlichten, richtingaanwijzers achter en achteruitrij-
lichten of mistachterlicht (indien aanwezig)
Verwijder de borgbouten en
trek de unit opzij om hem te
verwijderen.
Draai de lamphouder
linksom.Rem-/achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistach-
terlicht
Verwijder de lamp. Rem-/achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistach-
terlicht
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
1
2
3
3
1
2
3
5
HILUX_OM_OM0K269E_(EE).book Page 536 Monday, March 7, 2016 2:16 PM

5377-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

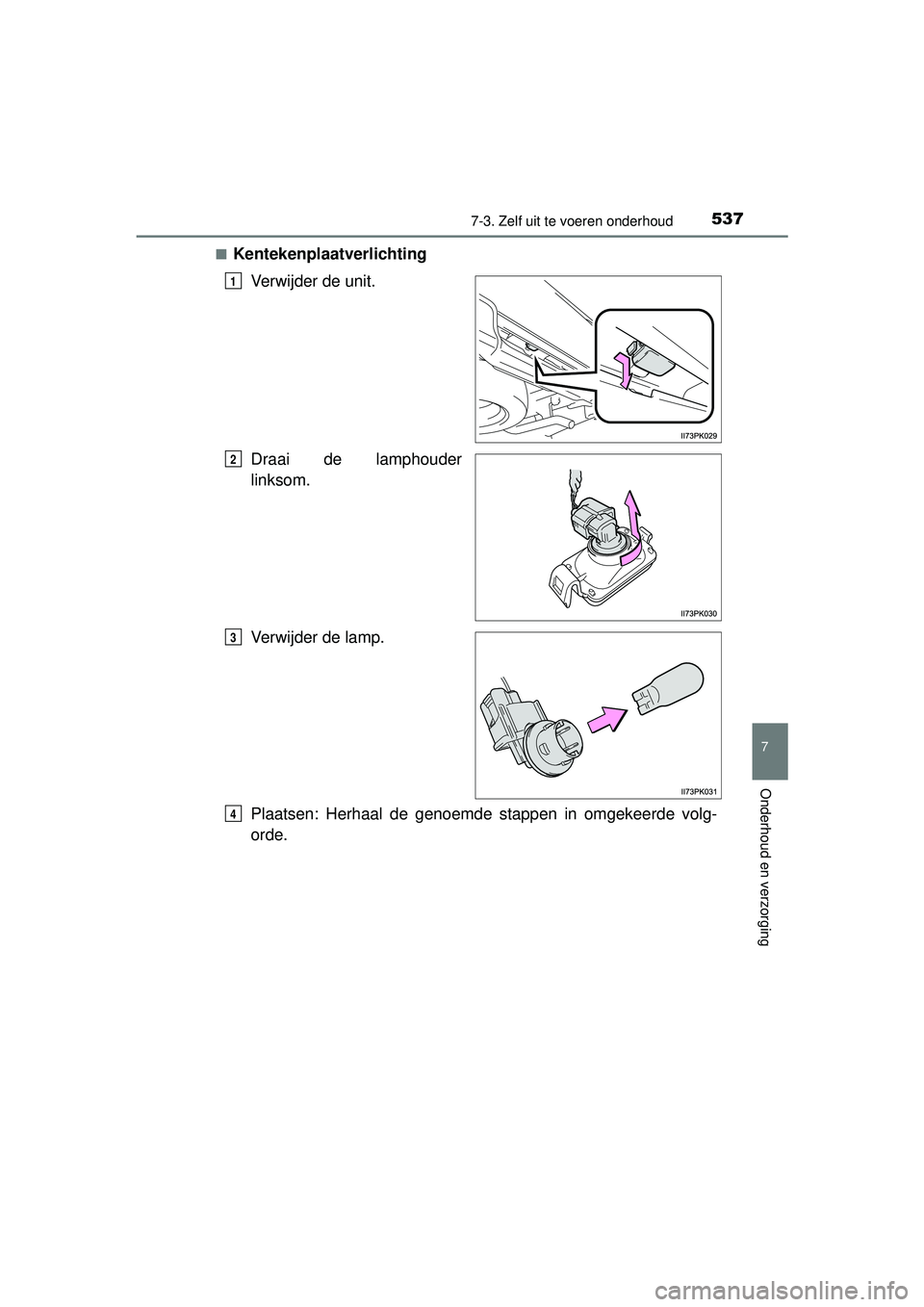

■KentekenplaatverlichtingVerwijder de unit.
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 537 Monday, March 7, 2016 2:16 PM

5387-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■

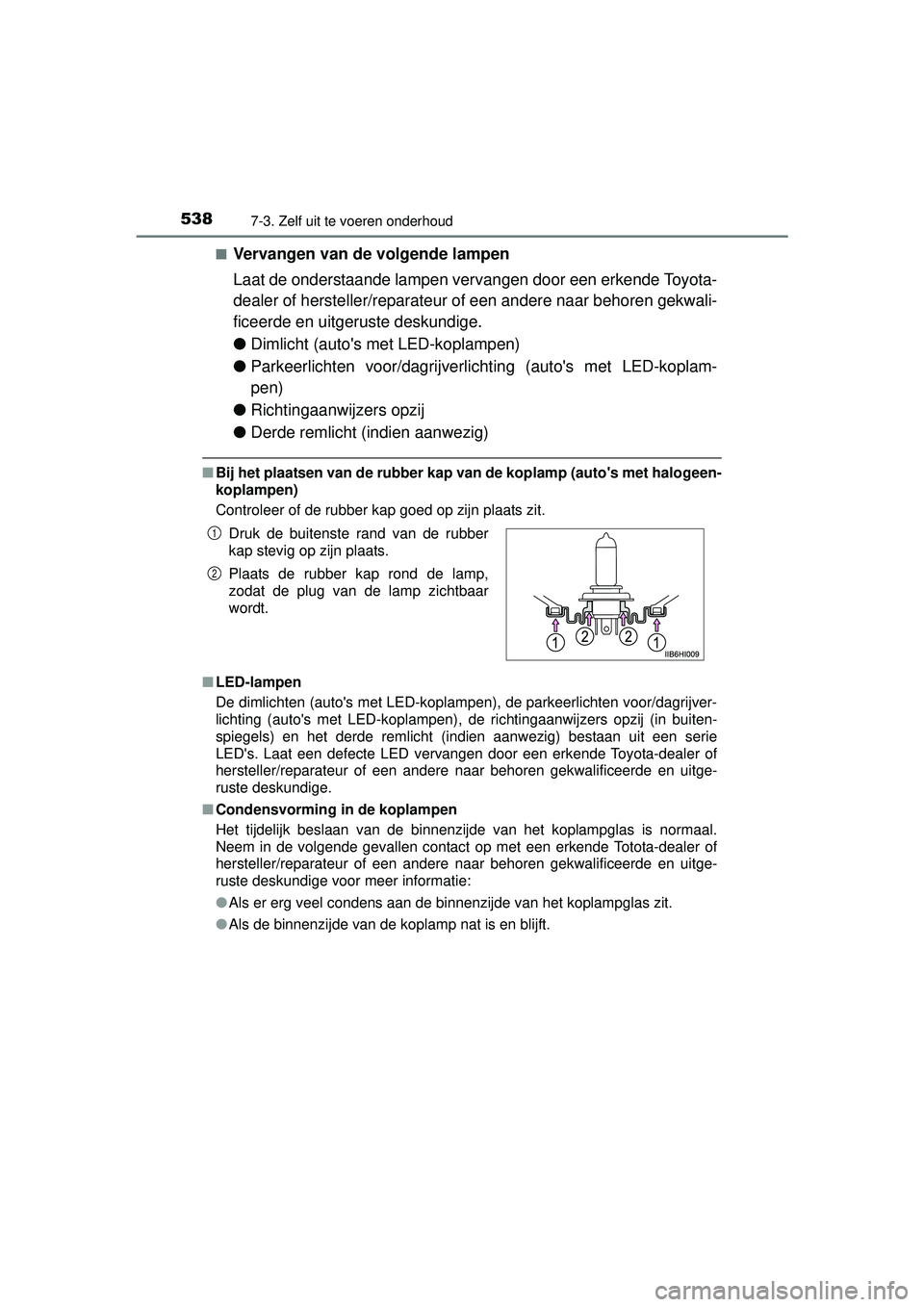

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●
Dimlicht (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverli chting (auto's met LED-koplam-
pen)
● Richtingaanwijzers opzij
● Derde remlicht (indien aanwezig)
■Bij het plaatsen van de rubber kap van de koplamp (auto's met halogeen-
koplampen)
Controleer of de rubber kap goed op zijn plaats zit.
■ LED-lampen
De dimlichten (auto's met LED-koplampen), de parkeerlichten voor/dagrijver-
lichting (auto's met LED-koplampen), de richtingaanwijzers opzij (in buiten-
spiegels) en het derde remlicht (indien aanwezig) bestaan uit een serie
LED's. Laat een defecte LED vervangen door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Totota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft. Druk de buitenste rand van de rubber
kap stevig op zijn plaats.
Plaats de rubber kap rond de lamp,
zodat de plug van de lamp zichtbaar
wordt.
1
2
HILUX_OM_OM0K269E_(EE).book Page 538 Monday, March 7, 2016 2:16 PM

5397-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

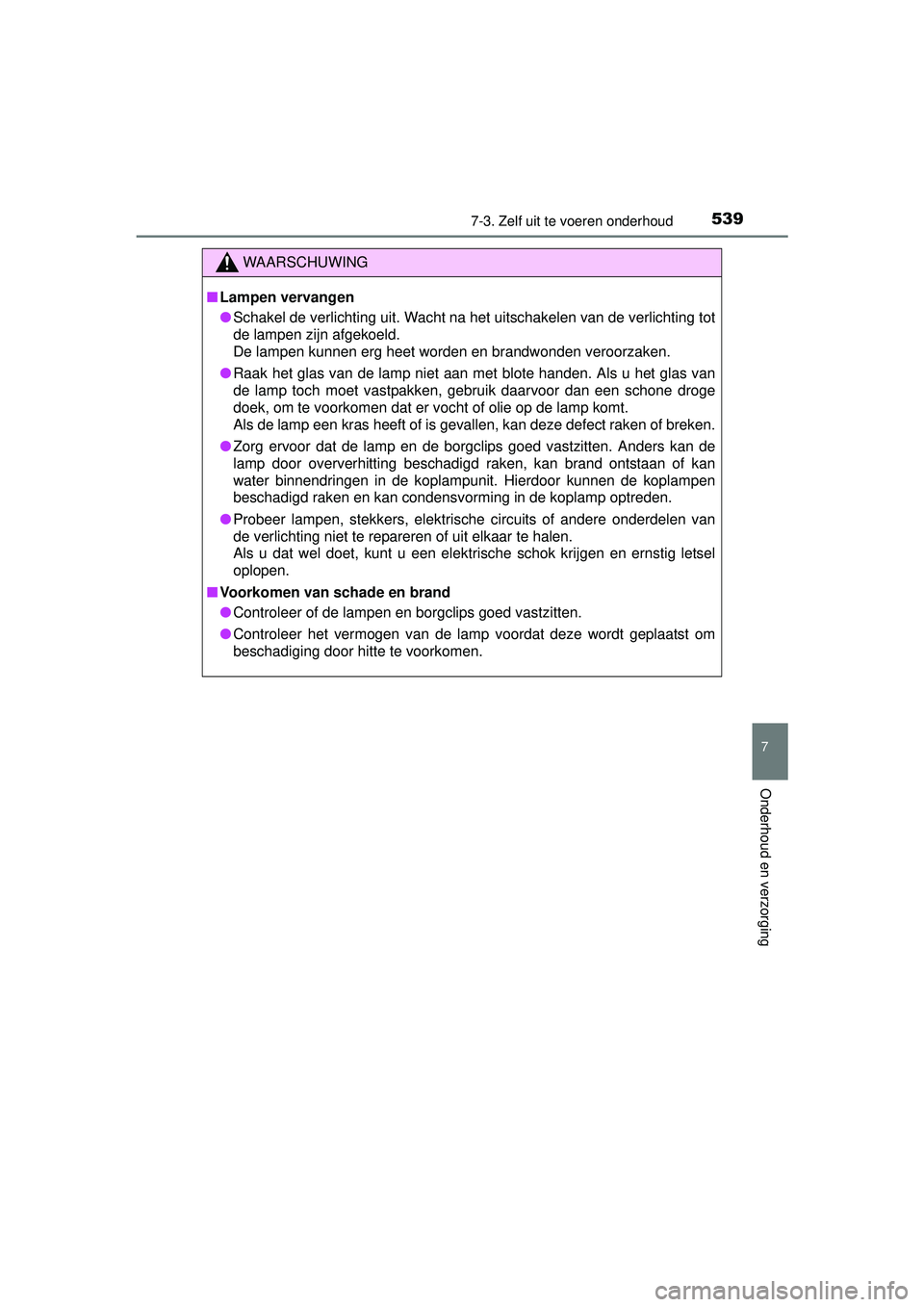

WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderdelen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
HILUX_OM_OM0K269E_(EE).book Page 539 Monday, March 7, 2016 2:16 PM

5407-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
