TOYOTA HILUX 2016 Instructieboekje (in Dutch)

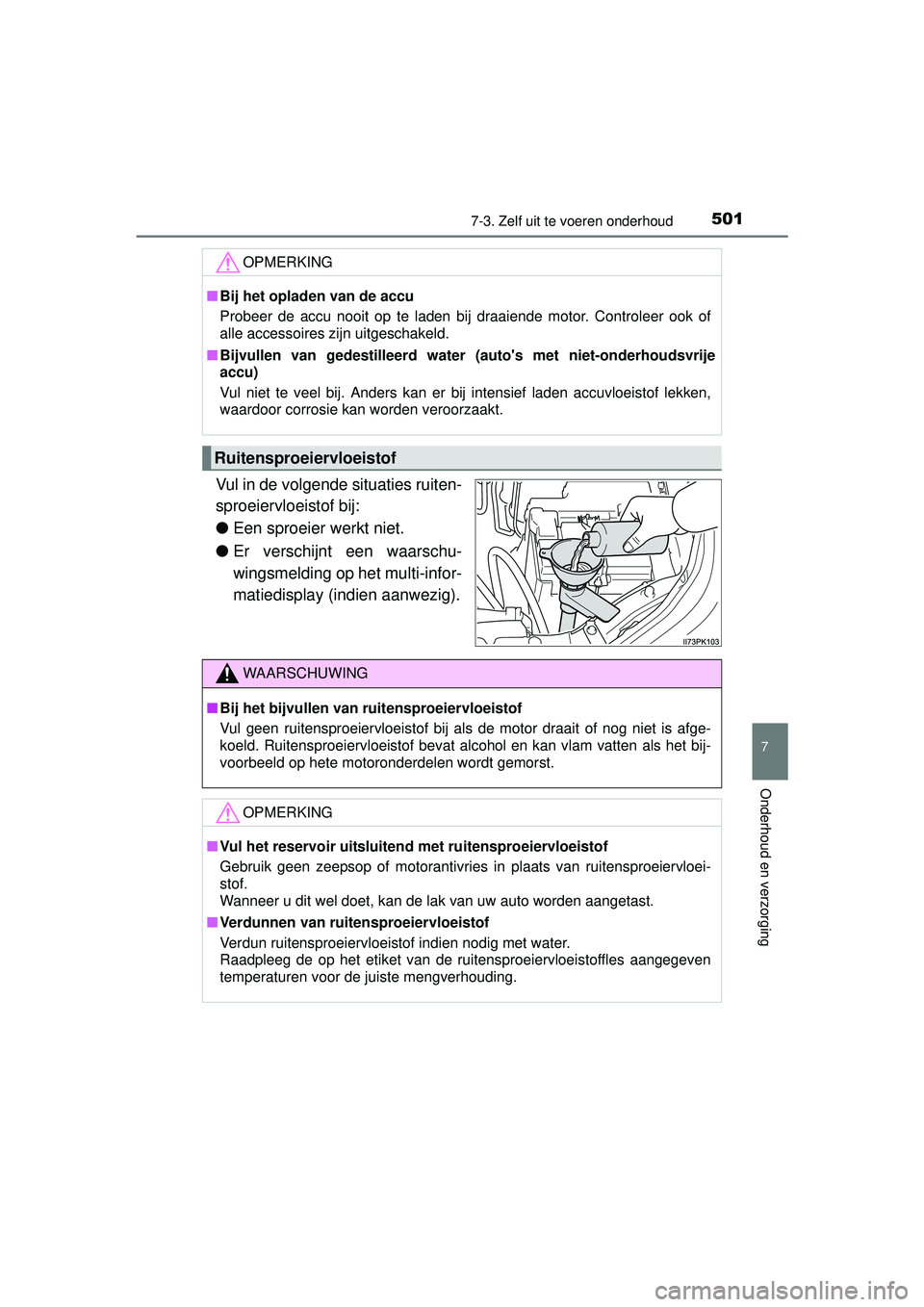

5017-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Vul in de volgende situaties ruiten-
sproeiervloeistof bij:
●Een sproeier werkt niet.
● Er verschijnt een waarschu-
wingsmelding op het multi-infor-
matiedisplay (indien aanwezig).
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
■ Bijvullen van gedestilleerd water (auto's met niet-onderhoudsvrije
accu)
Vul niet te veel bij. Anders kan er bij intensief laden accuvloeistof lekken,
waardoor corrosie kan worden veroorzaakt.
Ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
HILUX_OM_OM0K269E_(EE).book Page 501 Monday, March 7, 2016 2:16 PM

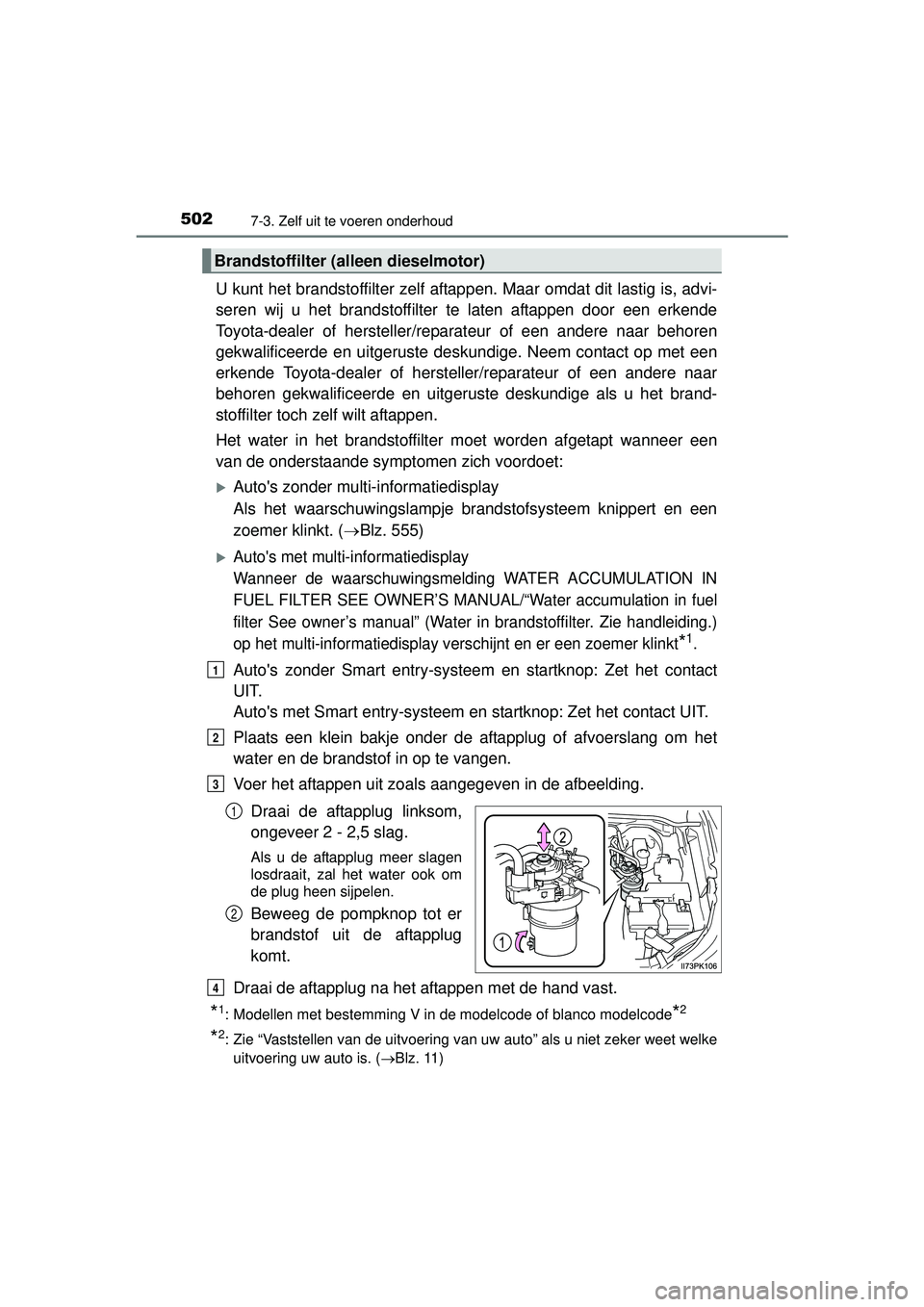

5027-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste desk undige. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige als u het brand-
stoffilter toch zelf wilt aftappen.
Het water in het brandstoffilter m oet worden afgetapt wanneer een
van de onderstaande symptomen zich voordoet:
Auto's zonder multi-informatiedisplay
Als het waarschuwingslampje brandstofsysteem knippert en een
zoemer klinkt. ( Blz. 555)
Auto's met multi-informatiedisplay
Wanneer de waarschuwingsmelding WATER ACCUMULATION IN
FUEL FILTER SEE OWNER’S MANUAL /“Water accumulation in fuel
filter See owner’s manual” (Water in brandstoffilter. Zie handleiding.)
op het multi-informatiedisplay verschijnt en er een zoemer klinkt
*1.
Auto's zonder Smart entry-systeem en startknop: Zet het contact
UIT.
Auto's met Smart entry-systeem en startknop: Zet het contact UIT.
Plaats een klein bakje onder de aftapplug of afvoerslang om het
water en de brandstof in op te vangen.
Voer het aftappen uit zoals aangegeven in de afbeelding.
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Als u de aftapplug meer slagen
losdraait, zal het water ook om
de plug heen sijpelen.
Beweeg de pompknop tot er
brandstof uit de aftapplug
komt.
Draai de aftapplug na het aftappen met de hand vast.
*1: Modellen met bestemming V in de modelcode of blanco modelcode*2
*2: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke uitvoering uw auto is. ( Blz. 11)
Brandstoffilter (alleen dieselmotor)
1
2
3
1
2
4
HILUX_OM_OM0K269E_(EE).book Page 502 Monday, March 7, 2016 2:16 PM

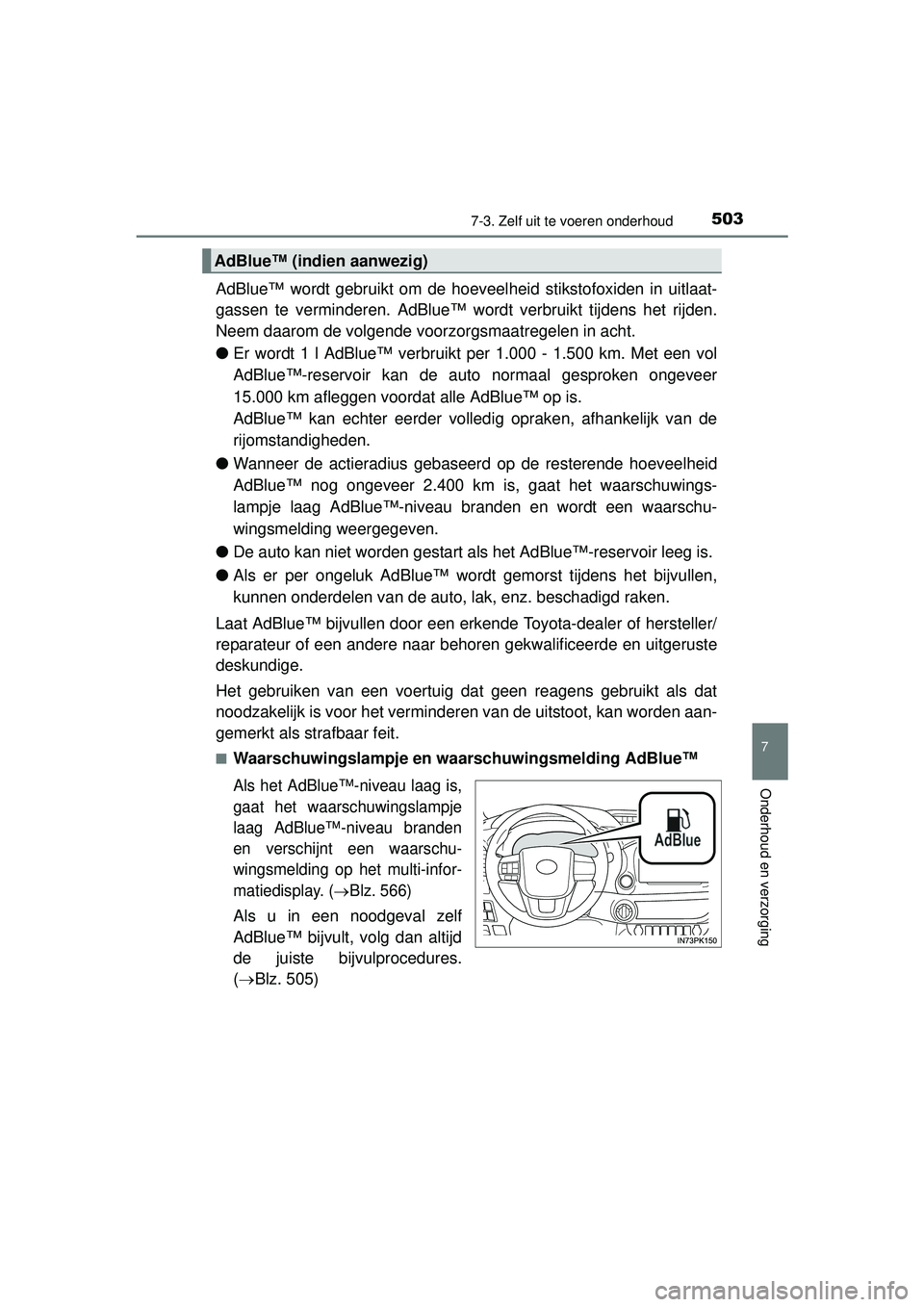

5037-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
AdBlue™ wordt gebruikt om de hoeveelheid stikstofoxiden in uitlaat-
gassen te verminderen. AdBlue™ word t verbruikt tijdens het rijden.
Neem daarom de volgende voorzorgsmaatregelen in acht.
● Er wordt 1 l AdBlue™ verbruikt per 1.000 - 1.500 km. Met een vol
AdBlue™-reservoir kan de auto normaal gesproken ongeveer
15.000 km afleggen voordat alle AdBlue™ op is.
AdBlue™ kan echter eerder volledig opraken, afhankelijk van de
rijomstandigheden.
● Wanneer de actieradius gebaseerd op de resterende hoeveelheid
AdBlue™ nog ongeveer 2.400 km is, gaat het waarschuwings-
lampje laag AdBlue™-niveau branden en wordt een waarschu-
wingsmelding weergegeven.
● De auto kan niet worden gestart als het AdBlue™-reservoir leeg is.
● Als er per ongeluk AdBlue™ wordt gemorst tijdens het bijvullen,
kunnen onderdelen van de auto, lak, enz. beschadigd raken.
Laat AdBlue™ bijvullen door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Het gebruiken van een voertuig dat geen reagens gebruikt als dat
noodzakelijk is voor het verminderen van de uitstoot, kan worden aan-
gemerkt als strafbaar feit.
■Waarschuwingslampje en waarschuwingsmelding AdBlue™
Als het AdBlue™-niveau laag is,
gaat het waarschuwingslampje
laag AdBlue™-niveau branden
en verschijnt een waarschu-
wingsmelding op het multi-infor-
matiedisplay. (
Blz. 566)
Als u in een noodgeval zelf
AdBlue™ bijvult, volg dan altijd
de juiste bijvulprocedures.
(  Blz. 505)
AdBlue™ (indien aanwezig)
HILUX_OM_OM0K269E_(EE).book Page 503 Monday, March 7, 2016 2:16 PM

5047-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

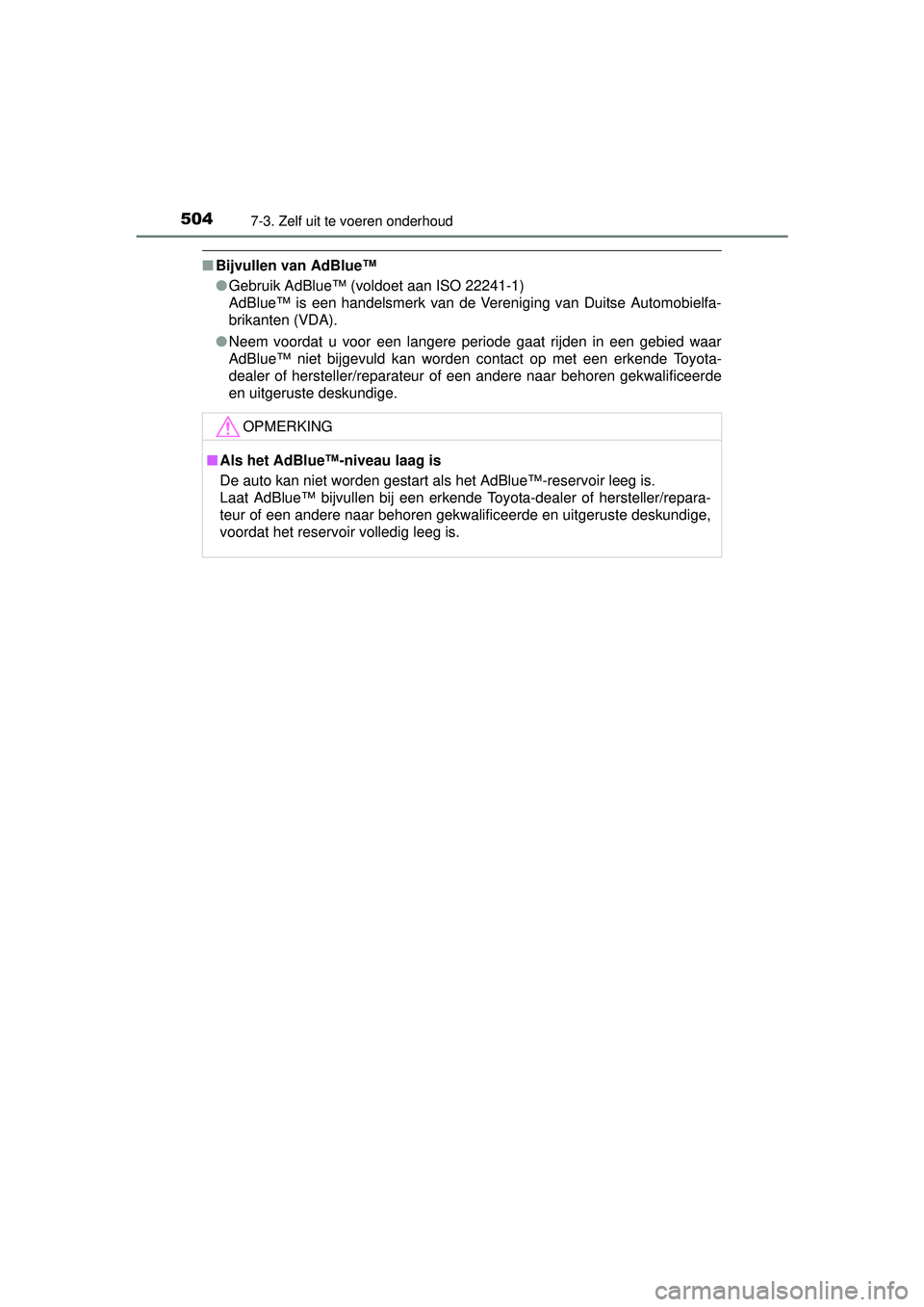

■Bijvullen van AdBlue™
●Gebruik AdBlue™ (voldoet aan ISO 22241-1)
AdBlue™ is een handelsmerk van de Vereniging van Duitse Automobielfa-
brikanten (VDA).
● Neem voordat u voor een langere periode gaat rijden in een gebied waar
AdBlue™ niet bijgevuld kan worden contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
OPMERKING
■Als het AdBlue™-niveau laag is
De auto kan niet worden gestart als het AdBlue™-reservoir leeg is.
Laat AdBlue™ bijvullen bij een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige,
voordat het reservoir volledig leeg is.
HILUX_OM_OM0K269E_(EE).book Page 504 Monday, March 7, 2016 2:16 PM

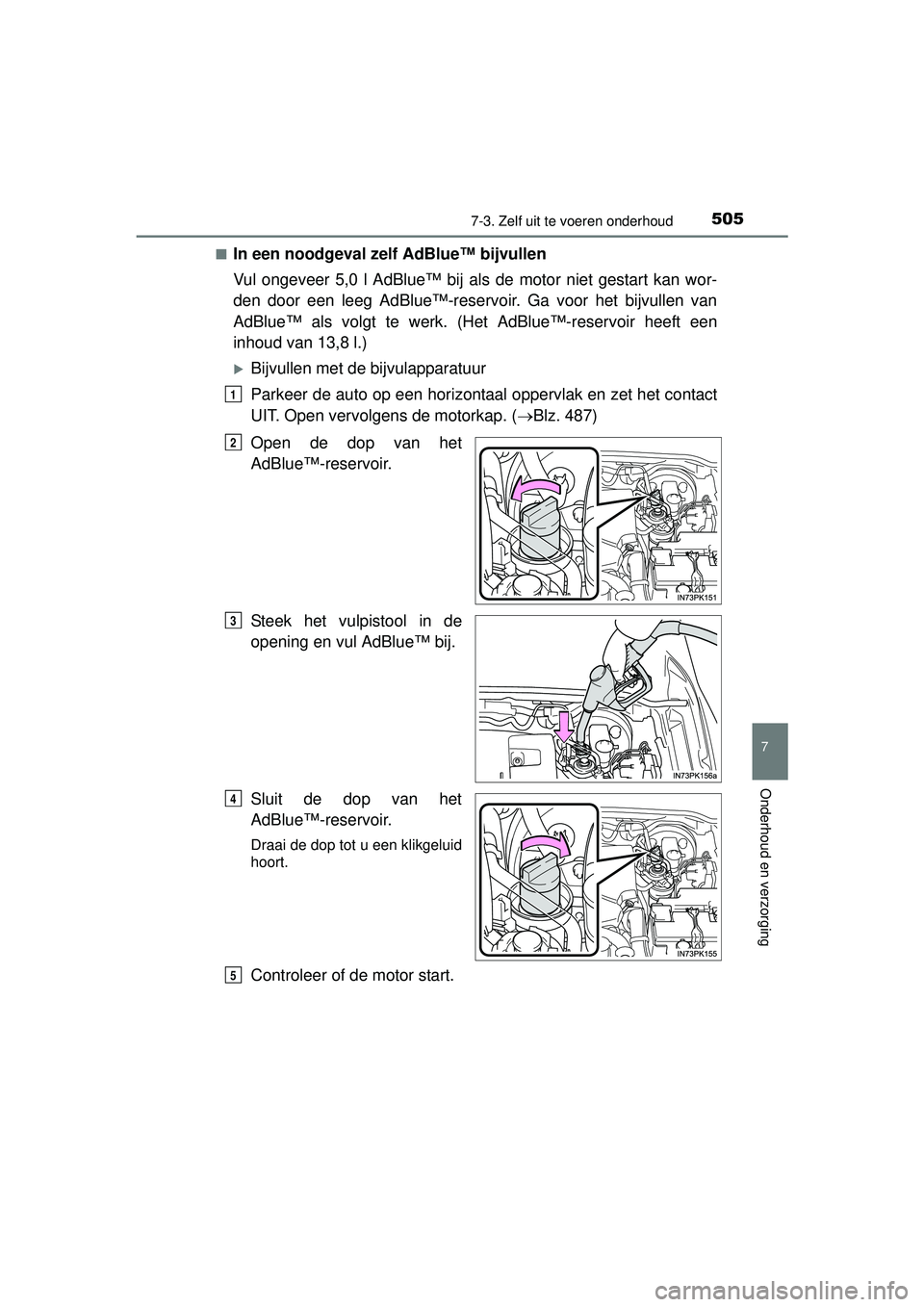

5057-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
■In een noodgeval zelf AdBlue™ bijvullen
Vul ongeveer 5,0 l AdBlue™ bij als de motor niet gestart kan wor-
den door een leeg AdBlue™-reservoir. Ga voor het bijvullen van
AdBlue™ als volgt te werk. (Het AdBlue™-reservoir heeft een
inhoud van 13,8 l.)
Bijvullen met de bijvulapparatuur
Parkeer de auto op een horizontaal oppervlak en zet het contact
UIT. Open vervolgens de motorkap. (Blz. 487)
Open de dop van het
AdBlue™-reservoir.
Steek het vulpistool in de
opening en vul AdBlue™ bij.
Sluit de dop van het
AdBlue™-reservoir.
Draai de dop tot u een klikgeluid
hoort.
Controleer of de motor start.
1
2
3
4
5
HILUX_OM_OM0K269E_(EE).book Page 505 Monday, March 7, 2016 2:16 PM

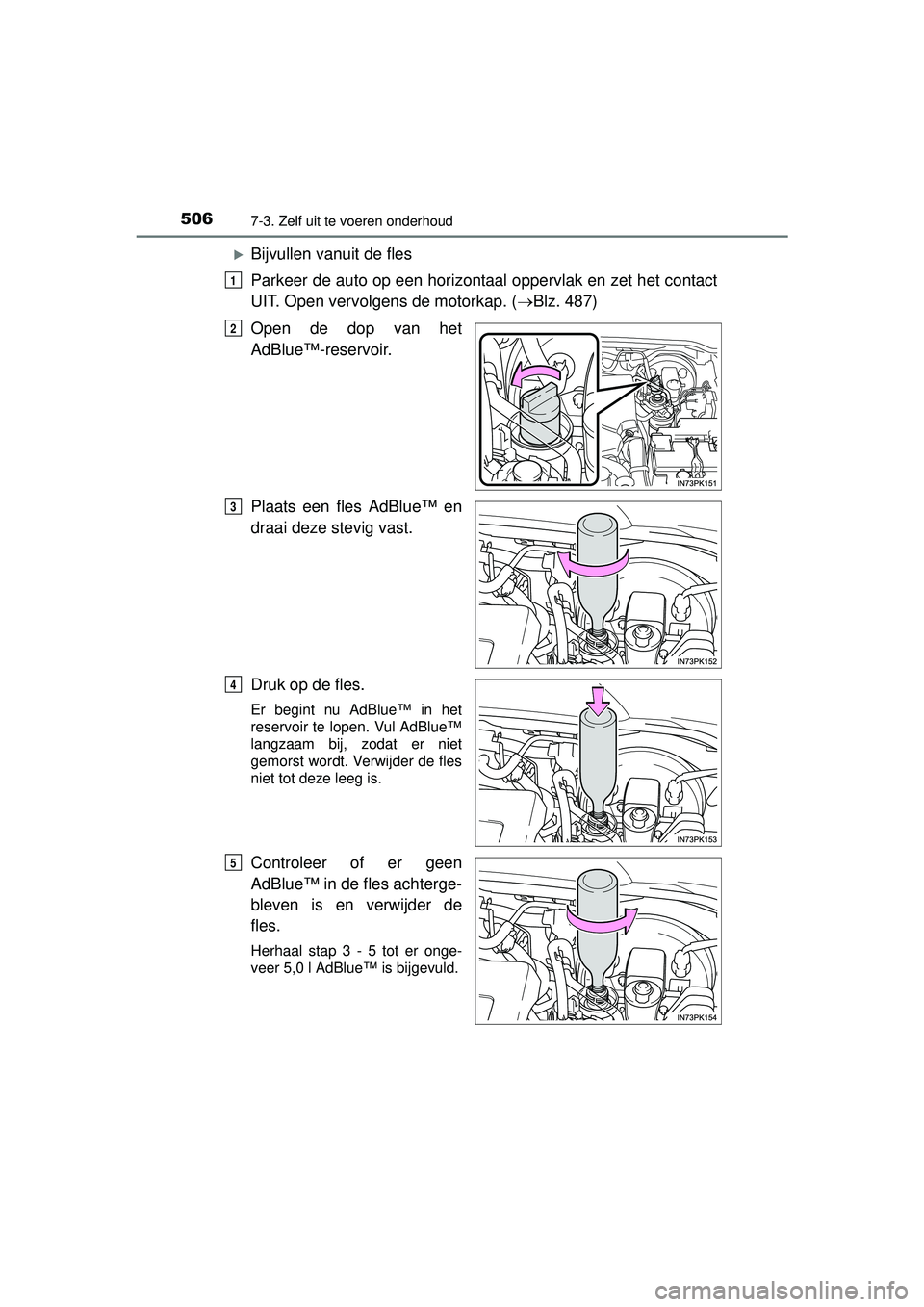

5067-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
Bijvullen vanuit de fles
Parkeer de auto op een horizontaal oppervlak en zet het contact
UIT. Open vervolgens de motorkap. (Blz. 487)
Open de dop van het
AdBlue™-reservoir.
Plaats een fles AdBlue™ en
draai deze stevig vast.
Druk op de fles.
Er begint nu AdBlue™ in het
reservoir te lopen. Vul AdBlue™
langzaam bij, zodat er niet
gemorst wordt. Verwijder de fles
niet tot deze leeg is.
Controleer of er geen
AdBlue™ in de fles achterge-
bleven is en verwijder de
fles.
Herhaal stap 3 - 5 tot er onge-
veer 5,0 l AdBlue™ is bijgevuld.
1
2
3
4
5
HILUX_OM_OM0K269E_(EE).book Page 506 Monday, March 7, 2016 2:16 PM

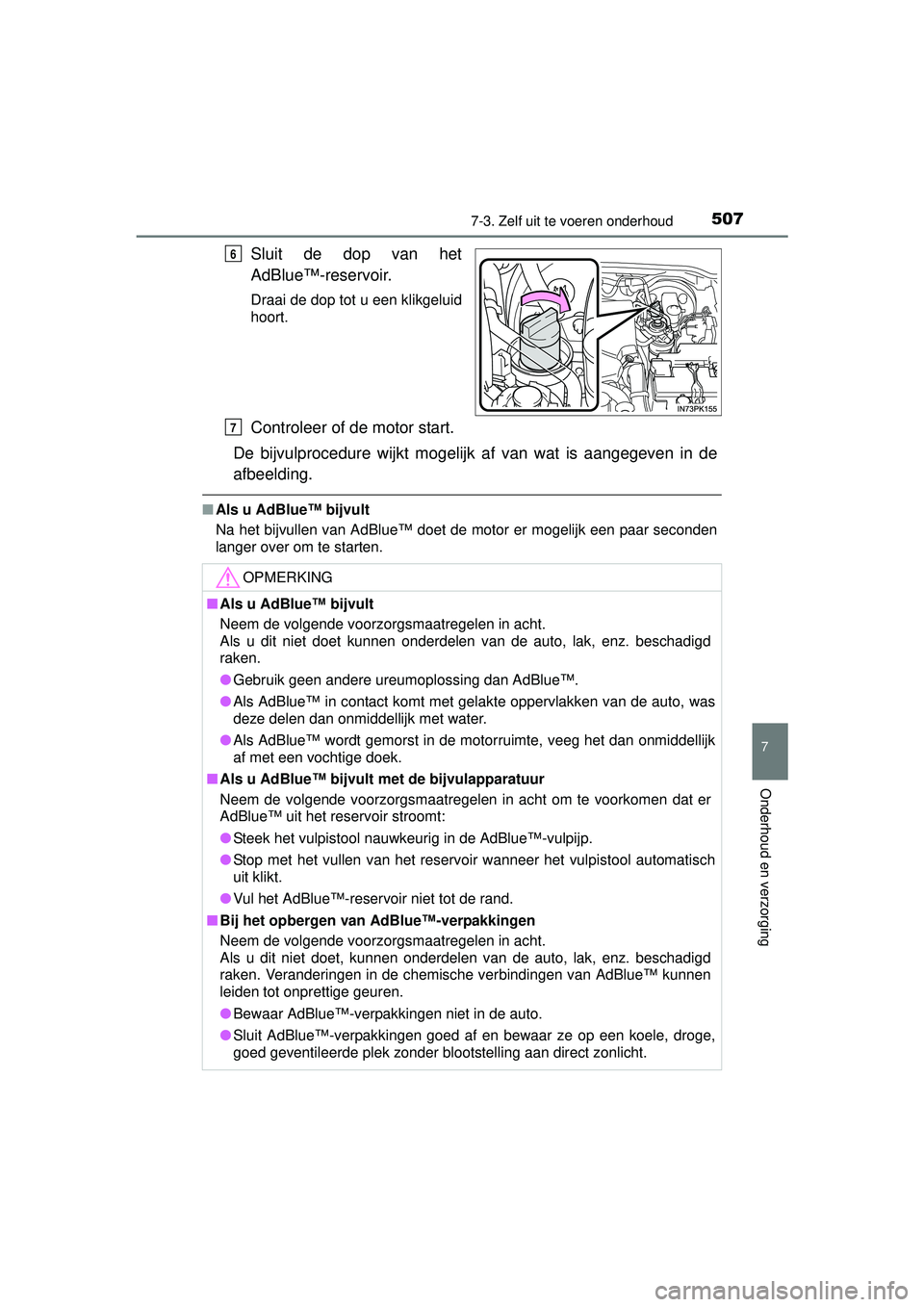

5077-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Sluit de dop van het
AdBlue™-reservoir.
Draai de dop tot u een klikgeluid
hoort.
Controleer of de motor start.
De bijvulprocedure wijkt mogelijk af van wat is aangegeven in de
afbeelding.
■ Als u AdBlue™ bijvult
Na het bijvullen van AdBlue™ doet de motor er mogelijk een paar seconden
langer over om te starten.
6
OPMERKING
■Als u AdBlue™ bijvult
Neem de volgende voorzorgsmaatregelen in acht.
Als u dit niet doet kunnen onderdelen van de auto, lak, enz. beschadigd
raken.
● Gebruik geen andere ureumoplossing dan AdBlue™.
● Als AdBlue™ in contact komt met gelakte oppervlakken van de auto, was
deze delen dan onmiddellijk met water.
● Als AdBlue™ wordt gemorst in de motorruimte, veeg het dan onmiddellijk
af met een vochtige doek.
■ Als u AdBlue™ bijvult met de bijvulapparatuur
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen dat er
AdBlue™ uit het reservoir stroomt:
● Steek het vulpistool nauwkeurig in de AdBlue™-vulpijp.
● Stop met het vullen van het reservoir wanneer het vulpistool automatisch
uit klikt.
● Vul het AdBlue™-reservoir niet tot de rand.
■ Bij het opbergen van AdBlue™-verpakkingen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dit niet doet, kunnen onderdelen van de auto, lak, enz. beschadigd
raken. Veranderingen in de chemische verbindingen van AdBlue™ kunnen
leiden tot onprettige geuren.
● Bewaar AdBlue™-verpakkingen niet in de auto.
● Sluit AdBlue™-verpakkingen goed af en bewaar ze op een koele, droge,
goed geventileerde plek zonder blootstelling aan direct zonlicht.
7
HILUX_OM_OM0K269E_(EE).book Page 507 Monday, March 7, 2016 2:16 PM

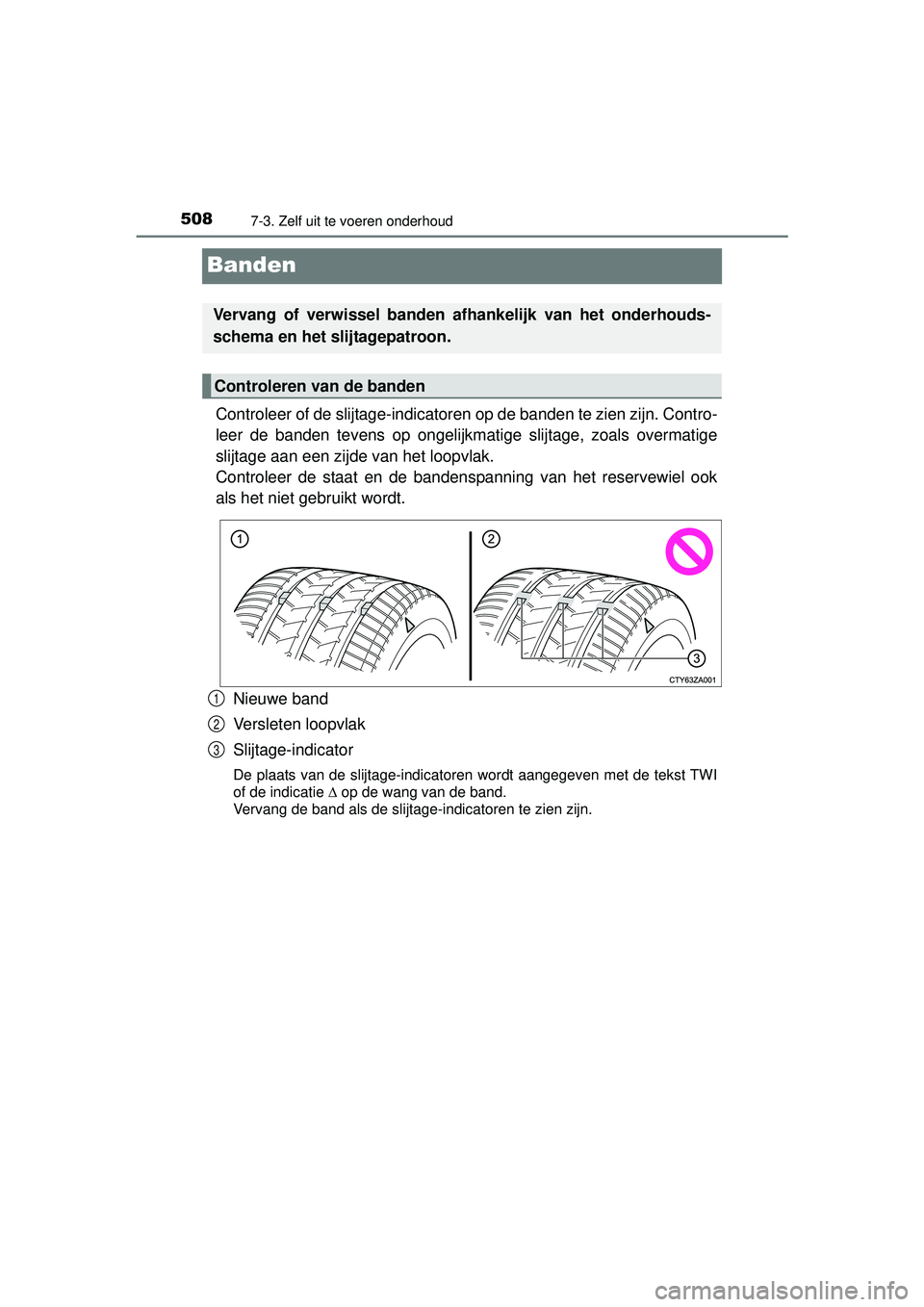

5087-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of de indicatie  op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 508 Monday, March 7, 2016 2:16 PM

5097-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

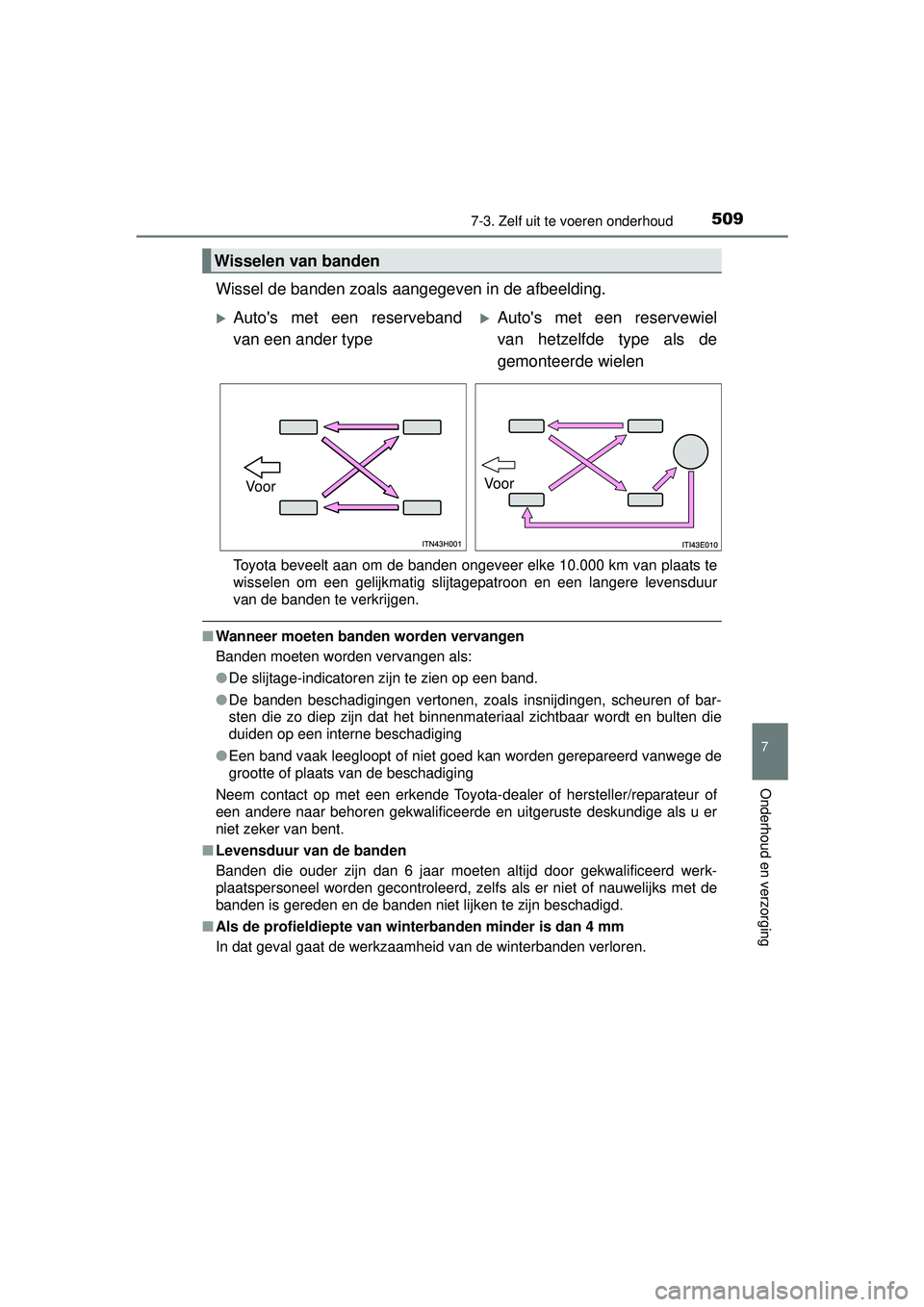

Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van plaats te
wisselen om een gelijkmatig slijtagepatroon en een langere levensduur
van de banden te verkrijgen.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goe d kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet lijken te zijn beschadigd.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
Wisselen van banden
Auto's met een reserveband
van een ander typeAuto's met een reservewiel
van hetzelfde type als de
gemonteerde wielen
VoorVoor
HILUX_OM_OM0K269E_(EE).book Page 509 Monday, March 7, 2016 2:16 PM

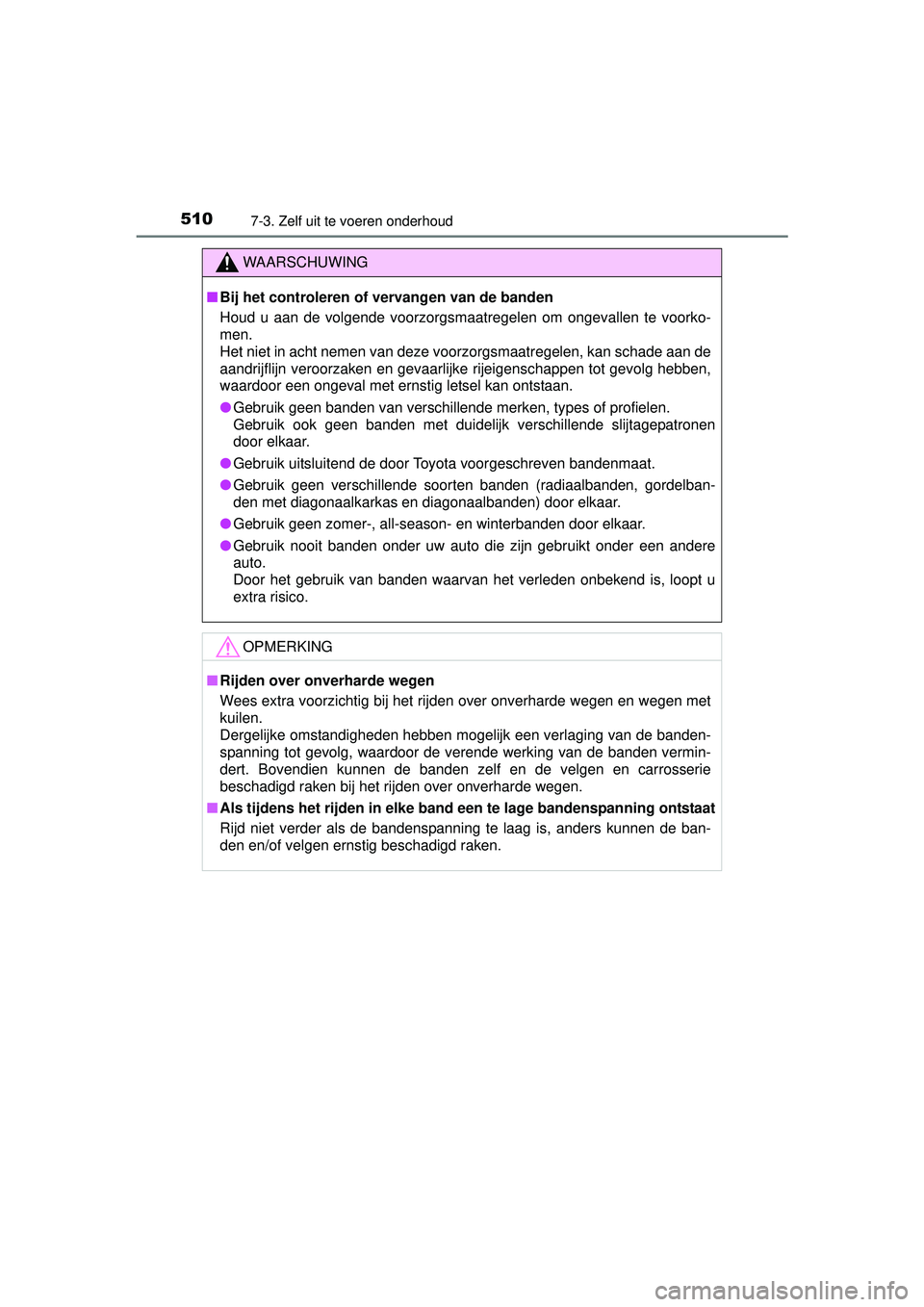

5107-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
WAARSCHUWING
■Bij het controleren of vervangen van de banden
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men.
Het niet in acht nemen van deze voorzorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rijeigenschappen tot gevolg hebben,
waardoor een ongeval met ernstig letsel kan ontstaan.
● Gebruik geen banden van verschillende merken, types of profielen.
Gebruik ook geen banden met duidelijk verschillende slijtagepatronen
door elkaar.
● Gebruik uitsluitend de door Toyota voorgeschreven bandenmaat.
● Gebruik geen verschillende soorten banden (radiaalbanden, gordelban-
den met diagonaalkarkas en diagonaalbanden) door elkaar.
● Gebruik geen zomer-, all-season- en winterbanden door elkaar.
● Gebruik nooit banden onder uw auto die zijn gebruikt onder een andere
auto.
Door het gebruik van banden waarvan het verleden onbekend is, loopt u
extra risico.
OPMERKING
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
HILUX_OM_OM0K269E_(EE).book Page 510 Monday, March 7, 2016 2:16 PM
