TOYOTA HILUX 2016 Instructieboekje (in Dutch)

4917-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
2KD-FTV motor
Accu (indien aanwezig) ( Blz. 497)
Koelvloeistofreservoir ( Blz. 495)
Motorolievuldop ( Blz. 493)
Oliepeilstok ( Blz. 492)Brandstoffilter
( Blz. 502, 600)
Zekeringenkast ( Blz. 520)
Accu ( Blz. 497)
Sproeierreservoir ( Blz. 501)
Condensor ( Blz. 496)
Radiateur ( Blz. 496)1
2
3
4
5
6
7
8
9
10
HILUX_OM_OM0K269E_(EE).book Page 491 Monday, March 7, 2016 2:16 PM

4927-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

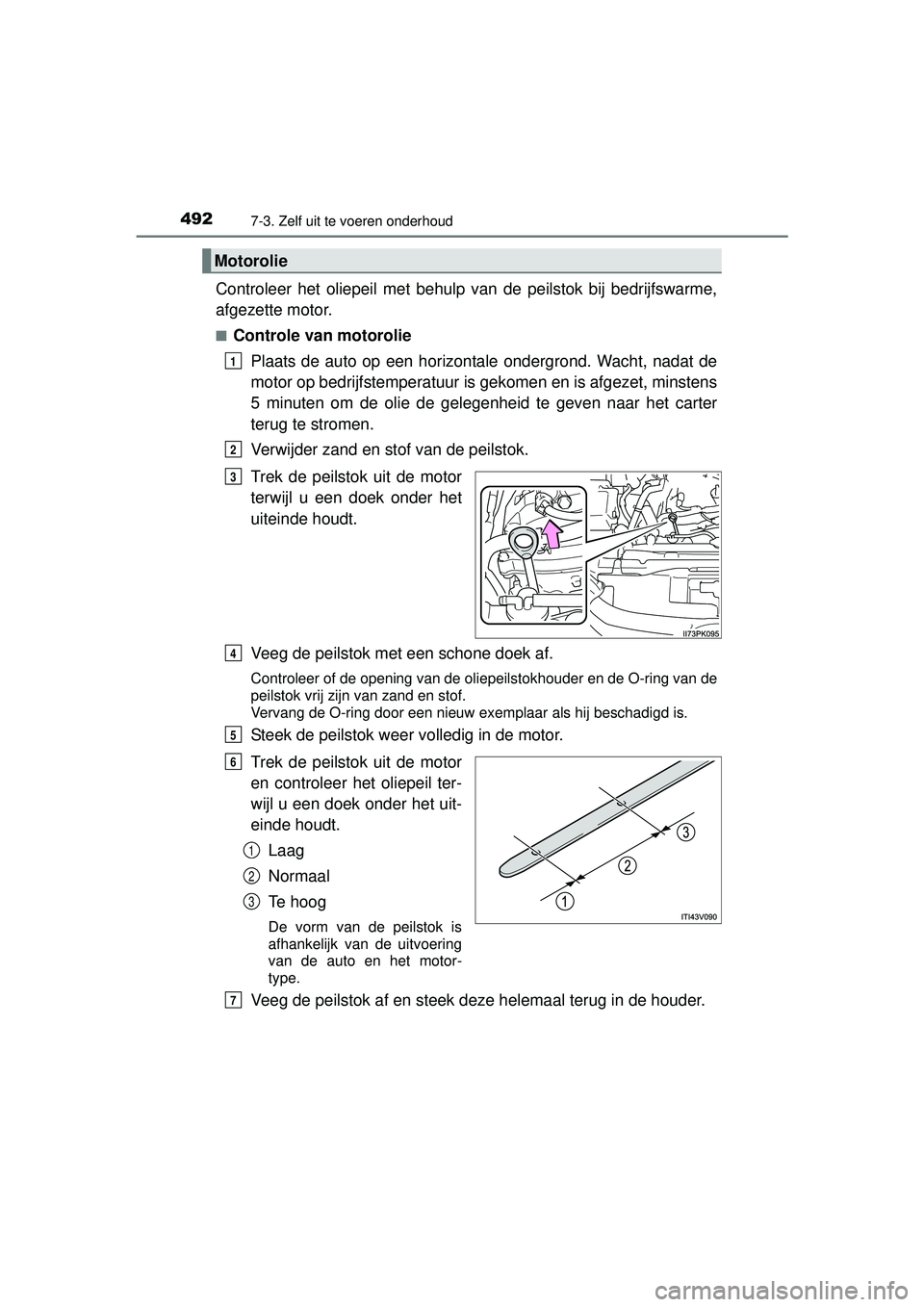

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is ge komen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Verwijder zand en stof van de peilstok.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Controleer of de opening van de oliepeilstokhouder en de O-ring van de
peilstok vrij zijn van zand en stof.
Vervang de O-ring door een nieuw exemplaar als hij beschadigd is.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
6
1
2
3
7
HILUX_OM_OM0K269E_(EE).book Page 492 Monday, March 7, 2016 2:16 PM

4937-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

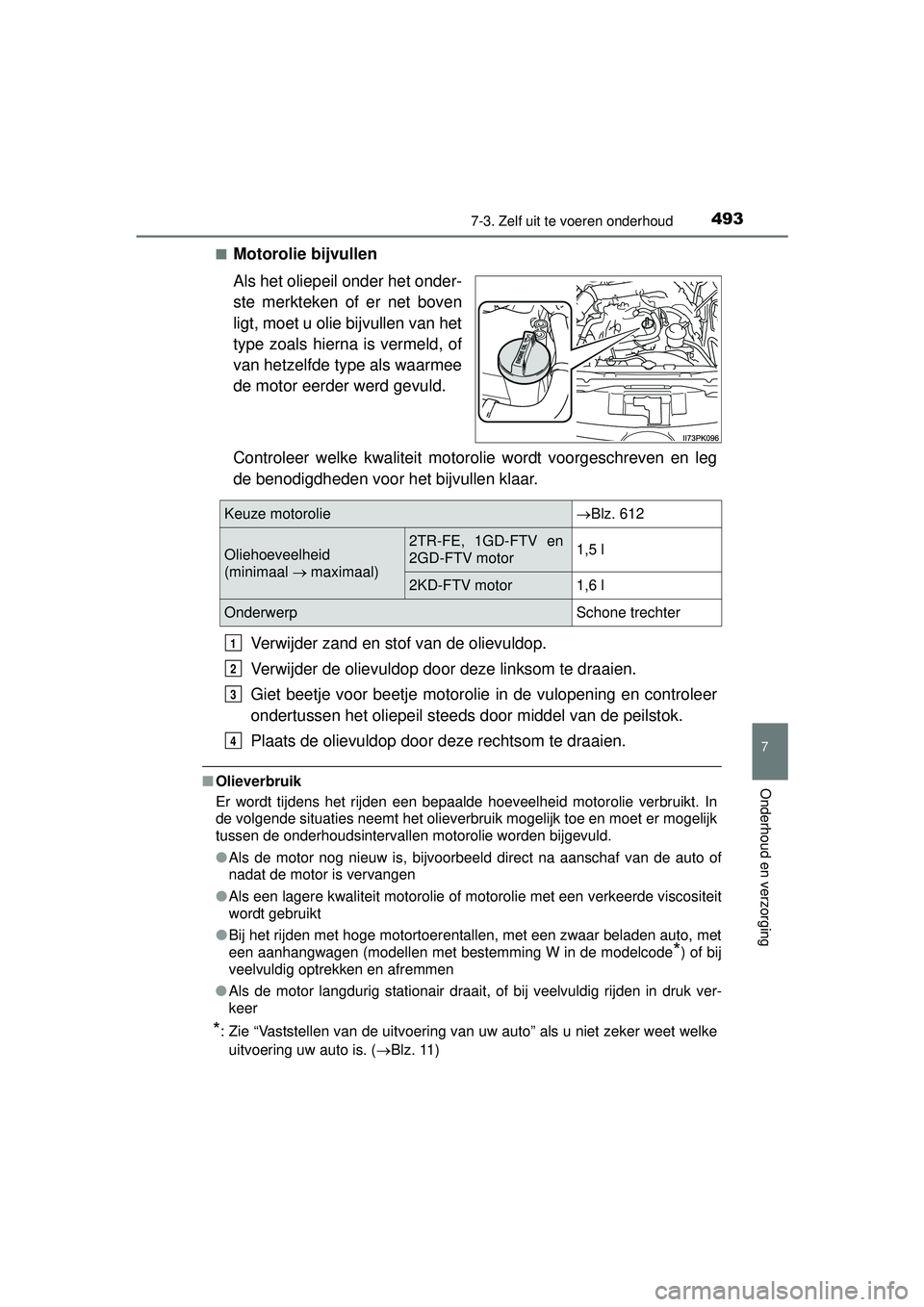

■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.Verwijder zand en stof van de olievuldop.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■ Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen (modellen met bestemming W in de modelcode
*) of bij
veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
*: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke
uitvoering uw auto is. ( Blz. 11)
Keuze motorolieBlz. 612
Oliehoeveelheid
(minimaal  maximaal)2TR-FE, 1GD-FTV en
2GD-FTV motor 1,5 l
2KD-FTV motor 1,6 l
Onderwerp
Schone trechter
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 493 Monday, March 7, 2016 2:16 PM

4947-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■
Na het verversen van de olie (mod ellen met bestemming W in de model-
code
*)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Ga op het display naar dagteller A ( Blz. 130) wanneer het contact AAN
staat.
Zet het contact UIT.
Houd de knop voor het wijzigen van de weergave van de kilometerteller/
dagteller ingedrukt ( Blz. 130) en zet het contact AAN. (Start de motor
niet, anders wordt de resetstand geannuleerd.) Houd de knop ten minste 1
seconde ingedrukt tot de dagteller 000000 aangeeft.
*: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke
uitvoering uw auto is. ( Blz. 11)
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 494 Monday, March 7, 2016 2:16 PM

4957-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

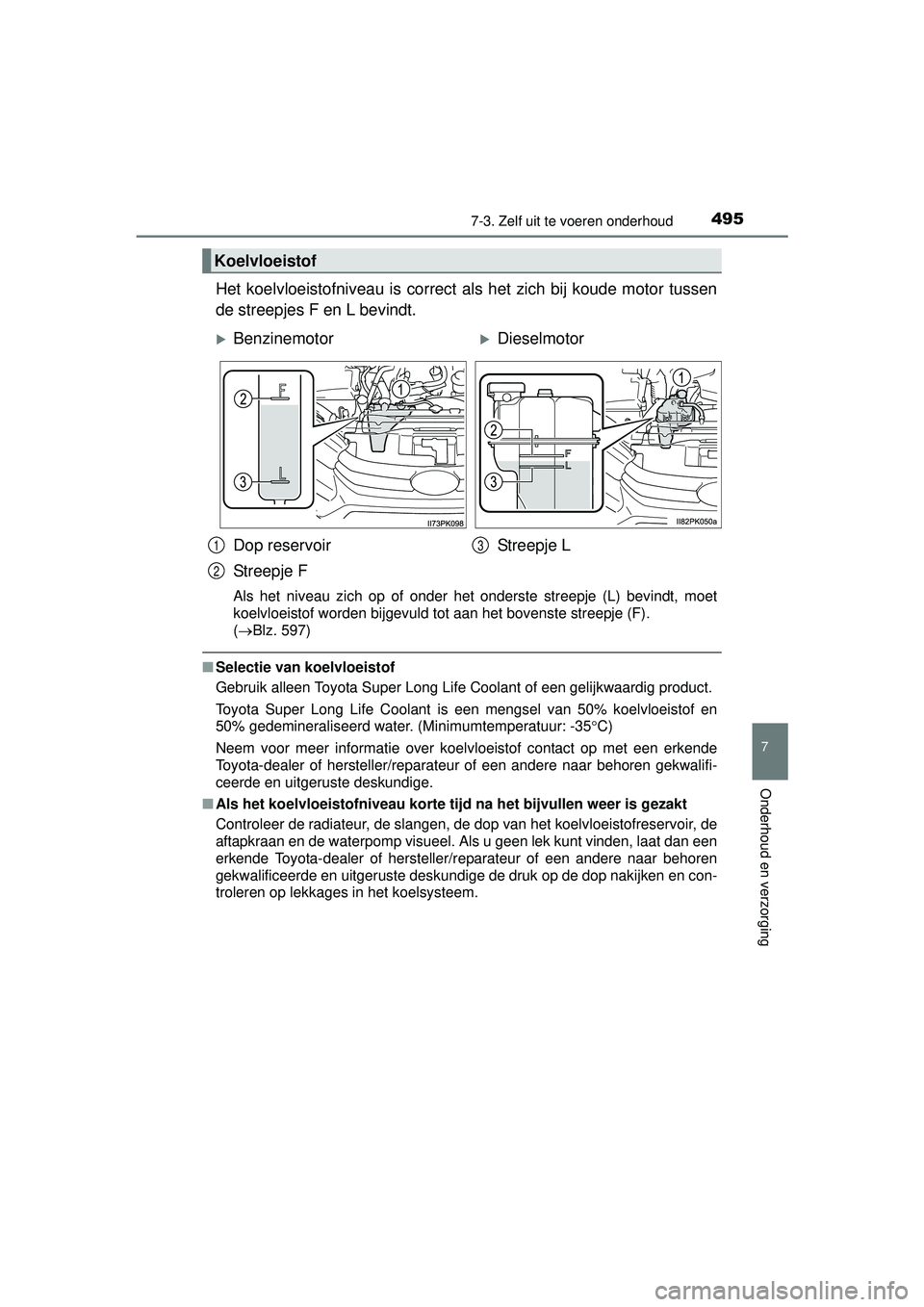

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes F en L bevindt.
Als het niveau zich op of onder het onderste streepje (L) bevindt, moet
koelvloeistof worden bijgevuld tot aan het bovenste streepje (F).
(Blz. 597)
■ Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel. Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige de druk op de dop nakijken en con-
troleren op lekkages in het koelsysteem.
Koelvloeistof
BenzinemotorDieselmotor
Dop reservoir
Streepje F St ree pj e L
1
2
3
HILUX_OM_OM0K269E_(EE).book Page
495 Monday, March 7, 2016 2:16 PM

4967-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
Controleer de radiateur, condensor en intercooler en verwijder even-
tueel vuil. Als een van bovenstaande onderdelen extreem vuil is of als
u niet zeker bent van de staat ervan, laat dan uw auto nakijken door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
■ Opmerking met betrekking tot de kwaliteit van de koelvloeistof
Gebruik de juiste koelvloeistof. Het gebruik van de verkeerde koelvloeistof
kan leiden tot beschadiging van het koelsysteem.
Radiateur, condensor en in tercooler (indien aanwezig)
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
HILUX_OM_OM0K269E_(EE).book Page 496 Monday, March 7, 2016 2:16 PM

4977-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

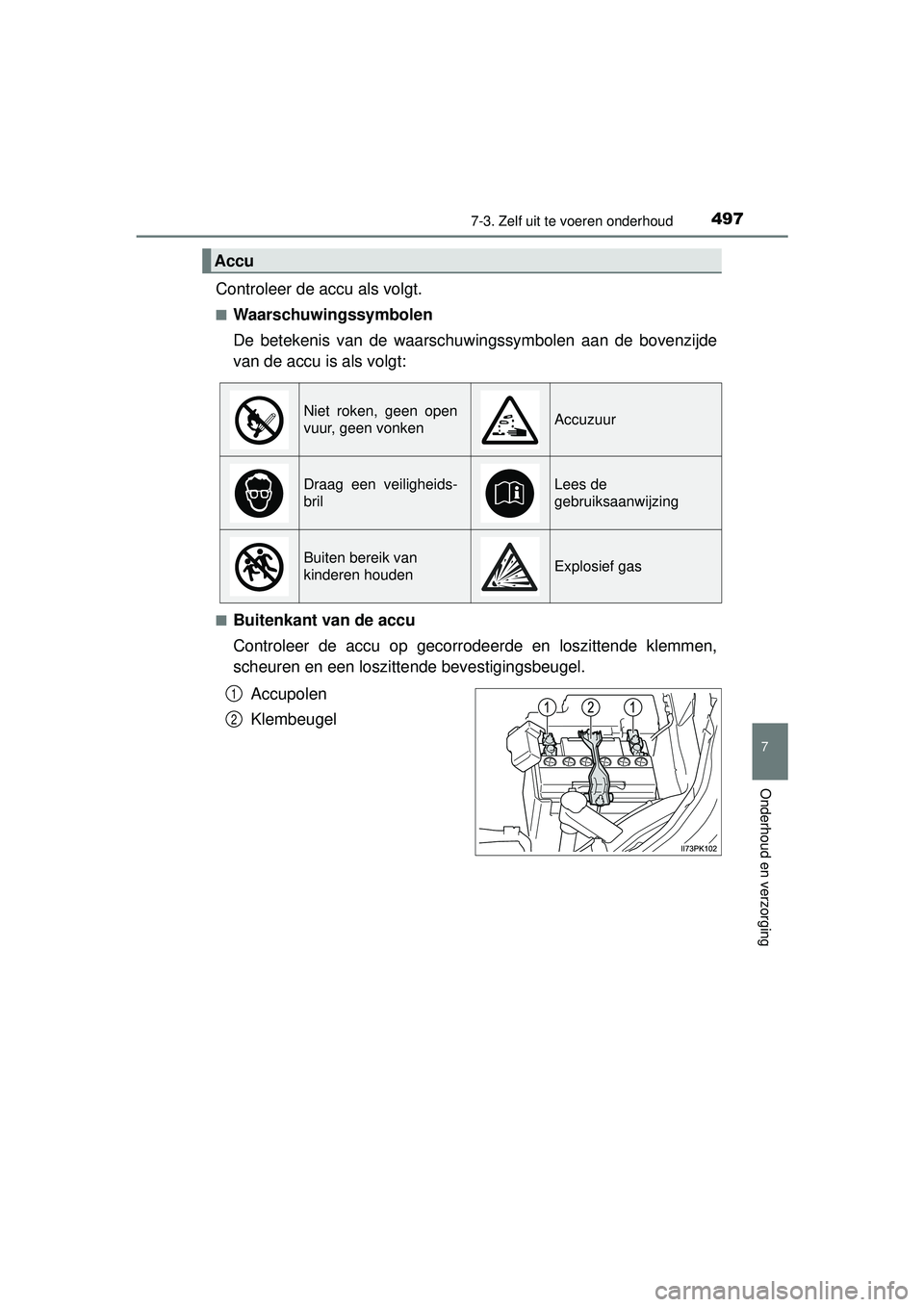

Controleer de accu als volgt.
■Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
1
2
HILUX_OM_OM0K269E_(EE).book Page 497 Monday, March 7, 2016 2:16 PM

4987-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■

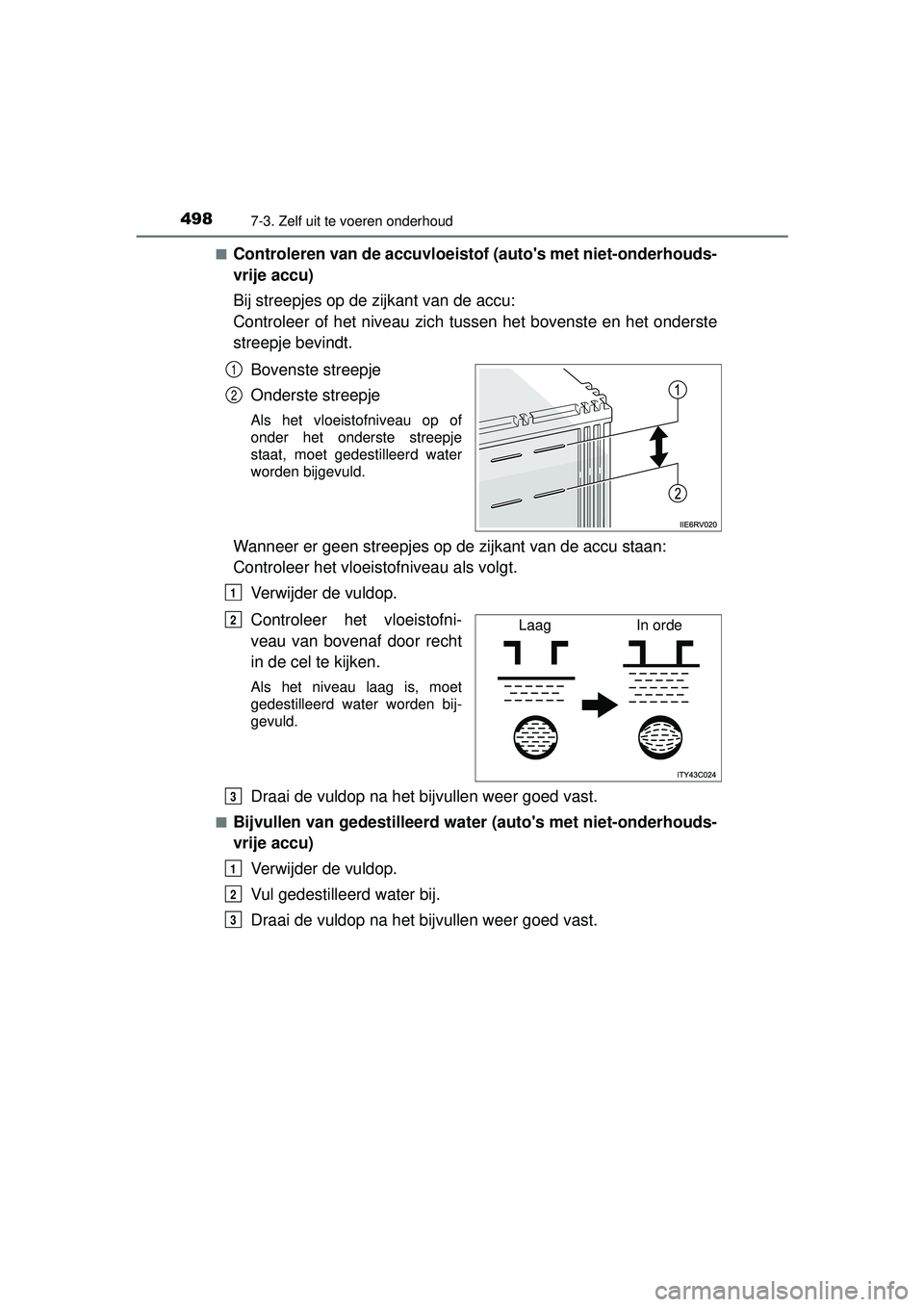

Controleren van de accuvloeis
tof (auto's met niet-onderhouds-
vrije accu)
Bij streepjes op de zijkant van de accu:
Controleer of het niveau zich tussen het bovenste en het onderste
streepje bevindt.
Bovenste streepje
Onderste streepje
Als het vloeistofniveau op of
onder het onderste streepje
staat, moet gedestilleerd water
worden bijgevuld.
Wanneer er geen streepjes op de zijkant van de accu staan:
Controleer het vloeistofniveau als volgt.Verwijder de vuldop.
Controleer het vloeistofni-
veau van bovenaf door recht
in de cel te kijken.
Als het niveau laag is, moet
gedestilleerd water worden bij-
gevuld.
Draai de vuldop na het bijvullen weer goed vast.
■Bijvullen van gedestilleerd wa ter (auto's met niet-onderhouds-
vrije accu)
Verwijder de vuldop.
Vul gedestilleerd water bij.
Draai de vuldop na het bijvullen weer goed vast.
1
2
1
Laag In orde2
3
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 498 Monday, March 7, 2016 2:16 PM

4997-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

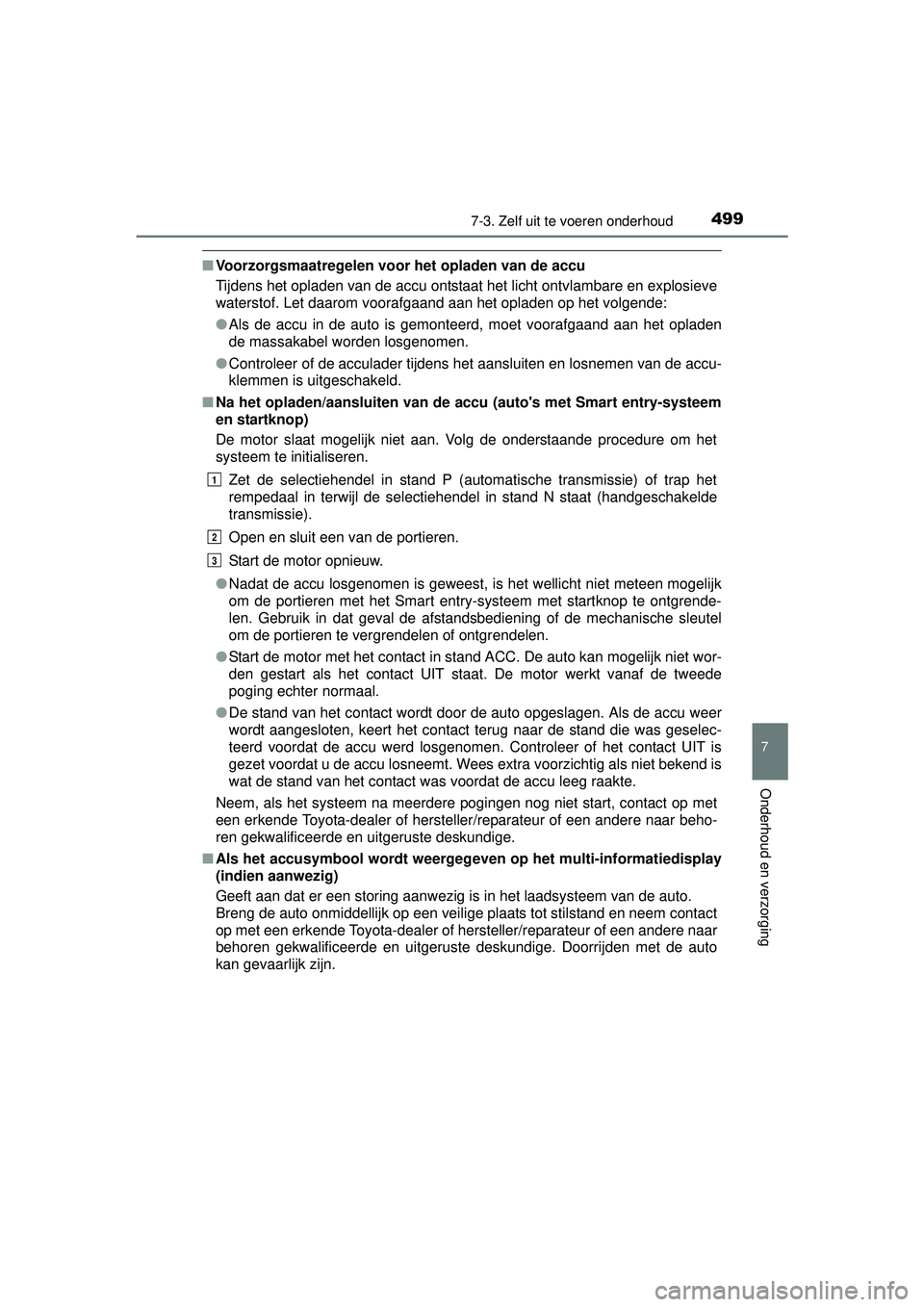

■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Let daarom voorafgaand aan het opladen op het volgende:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
● Controleer of de acculader tijdens het aansluiten en losnemen van de acc\
u-
klemmen is uitgeschakeld.
■ Na het opladen/aansluiten van de accu (auto's met Smart entry-systeem
en startknop)
De motor slaat mogelijk niet aan. Volg de onderstaande procedure om het
systeem te initialiseren.
Zet de selectiehendel in stand P (automatische transmissie) of trap het
rempedaal in terwijl de selectiehendel in stand N staat (handgeschakelde
transmissie).
Open en sluit een van de portieren.
Start de motor opnieuw.
● Nadat de accu losgenomen is geweest, is het wellicht niet meteen mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die was geselec-
teerd voordat de accu werd losgenomen. Controleer of het contact UIT is
gezet voordat u de accu losneemt. Wees extra voorzichtig als niet bekend is
wat de stand van het contact was voordat de accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Als het accusymbool wordt weergeg even op het multi-informatiedisplay
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in het laadsysteem van de auto.
Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Doorrijden met de auto
kan gevaarlijk zijn.
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 499 Monday, March 7, 2016 2:16 PM

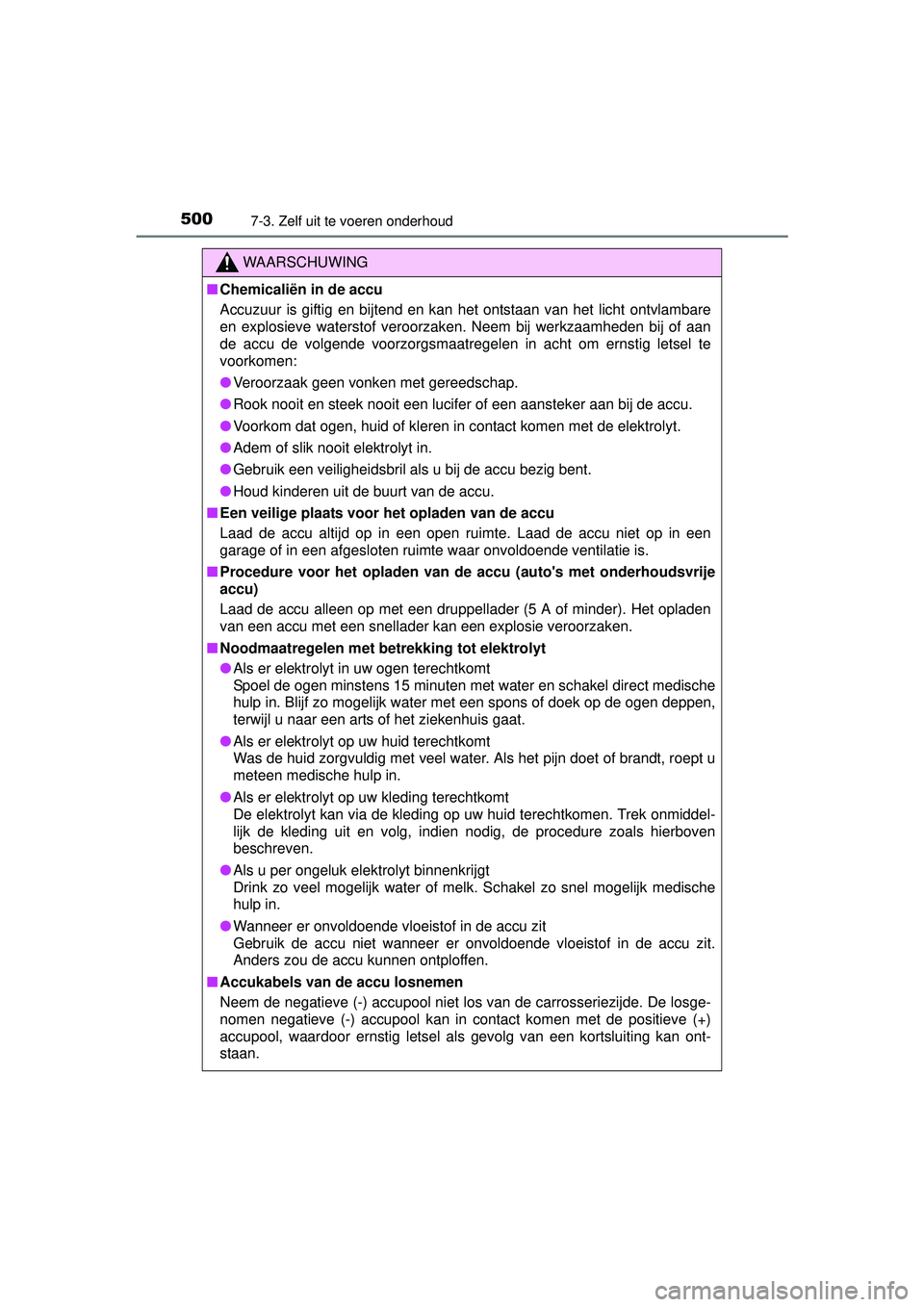

5007-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
WAARSCHUWING
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van het licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de accu bezig bent.
● Houd kinderen uit de buurt van de accu.
■ Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Procedure voor het opladen van de accu (auto's met onderhoudsvrije
accu)
Laad de accu alleen op met een druppellader (5 A of minder). Het opladen
van een accu met een snellader kan een explosie veroorzaken.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
● Wanneer er onvoldoende vloeistof in de accu zit
Gebruik de accu niet wanneer er onvoldoende vloeistof in de accu zit.
Anders zou de accu kunnen ontploffen.
■ Accukabels van de accu losnemen
Neem de negatieve (-) accupool niet los van de carrosseriezijde. De losge-
nomen negatieve (-) accupool kan in contact komen met de positieve (+)
accupool, waardoor ernstig letsel als gevolg van een kortsluiting kan ont-
staan.
HILUX_OM_OM0K269E_(EE).book Page 500 Monday, March 7, 2016 2:16 PM
