TOYOTA HILUX 2016 Omistajan Käsikirja (in Finnish)

2414-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI■

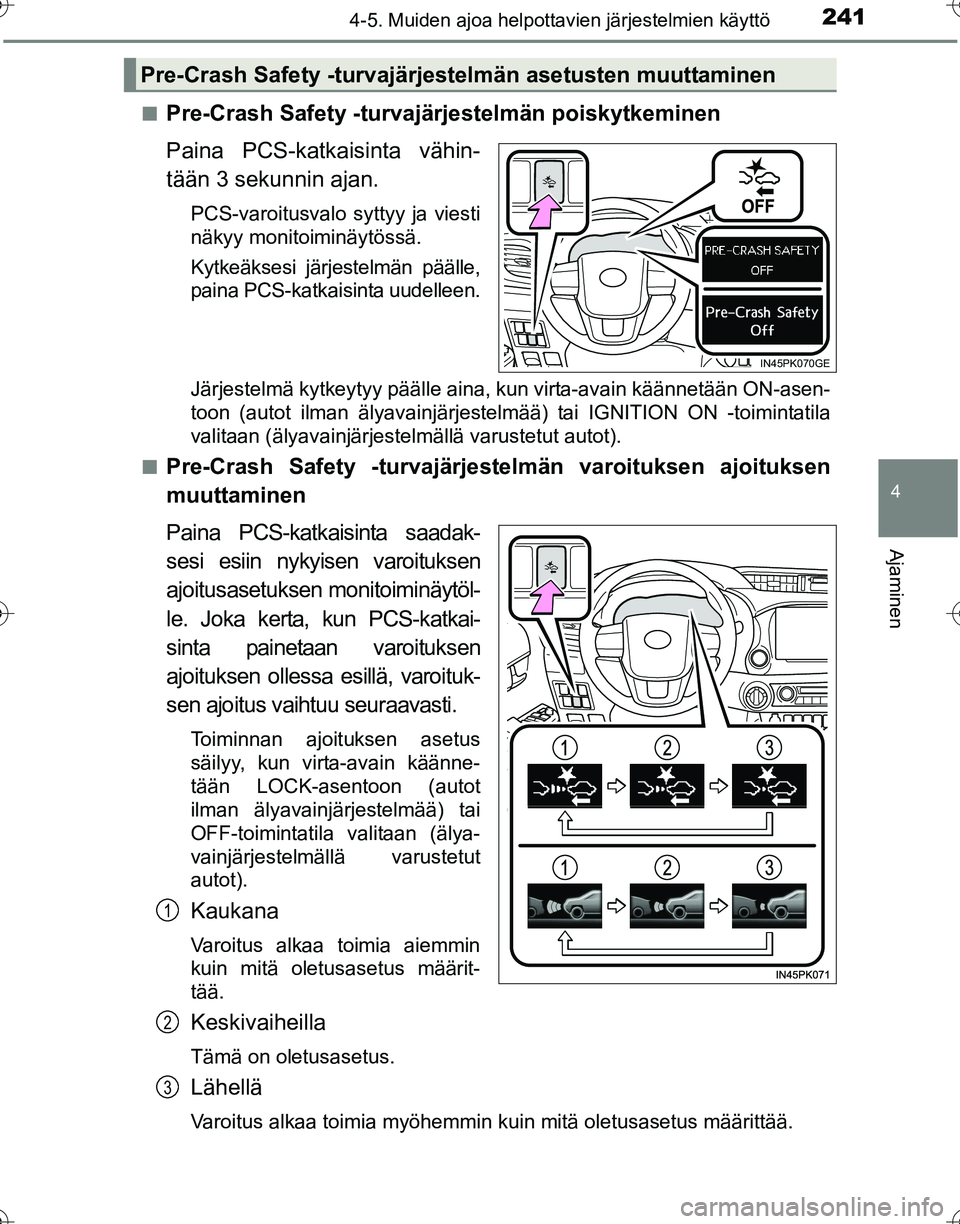

Pre-Crash Safety -turvajärjestelmän poiskytkeminen
Paina PCS-katkaisinta vähin-
tään 3 sekunnin ajan.
PCS-varoitusvalo syttyy ja viesti
näkyy monitoiminäytössä.
Kytkeäksesi järjestelmän päälle,
paina PCS-katkaisinta uudelleen.
Järjestelmä kytkeytyy päälle aina, kun virta-avain käännetään ON-asen-
toon (autot ilman älyavainjärjestelm
ää) tai IGNITION ON -toimintatila
valitaan (älyavainjärjestelmällä varustetut autot).
■
Pre-Crash Safety -turvajärjestelmän varoituksen ajoituksen
muuttaminen
Paina PCS-katkaisinta saadak-
sesi esiin nykyisen varoituksen
ajoitusasetuksen monitoiminäytöl-
le. Joka kerta, kun PCS-katkai-
sinta painetaan varoituksen
ajoituksen ollessa esillä, varoituk-
sen ajoitus vaihtuu seuraavasti.
Toiminnan ajoituksen asetus
säilyy, kun virta-avain käänne-
tään LOCK-asentoon (autot
ilman älyavainjärjestelmää) tai
OFF-toimintatila valitaan (älya-
vainjärjestelmällä varustetut
autot).
Kaukana
Varoitus alkaa toimia aiemmin
kuin mitä oletusasetus määrit-
tää.
Keskivaiheilla
Tämä on oletusasetus.
Lähellä
Varoitus alkaa toimia myöhemmin kuin mitä oletusasetus määrit\
tää.
Pre-Crash Safety -turvajärjestelmän asetusten muuttaminen
IN45PK070GE
1
2
3
OM0K269FI.book Page 241 Wedne sday, July 27, 2016 6:04 PM

2424-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI

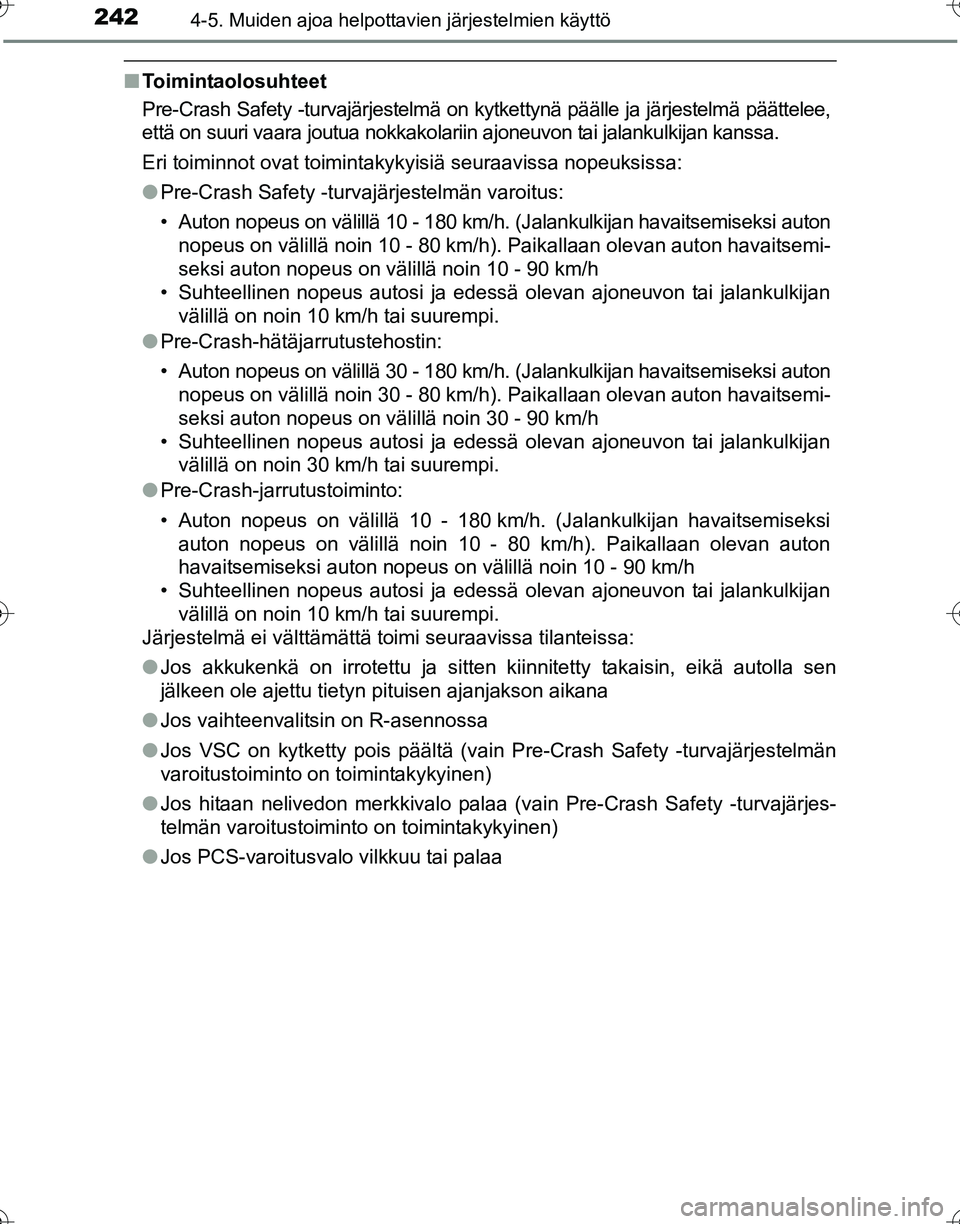

■Toimintaolosuhteet
Pre-Crash Safety -turvajärjestelmä on kytkettynä päälle ja järjestelmä päättelee,
että on suuri vaara joutua nokkakolariin ajoneuvon tai jalankulkijan kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
●Pre-Crash Safety -turvajärjestelmän varoitus:
• Auton nopeus on välillä 10 - 180 km/ h. (Jalankulkijan havaitsemiseksi auton
nopeus on välillä noin 10 - 80 km/h). Paikallaan olevan auton havaitsemi-
seksi auton nopeus on välillä noin 10 - 90 km/h
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 10 km/h tai suurempi.
● Pre-Crash-hätäjarrutustehostin:
• Auton nopeus on välillä 30 - 180 km/ h. (Jalankulkijan havaitsemiseksi auton
nopeus on välillä noin 30 - 80 km/h). Paikallaan olevan auton havaitsemi-
seksi auton nopeus on välillä noin 30 - 90 km/h
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 30 km/h tai suurempi.
● Pre-Crash-jarrutustoiminto:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on välillä noin 10 - 80 km/h). Paikallaan olevan auton
havaitsemiseksi auton nopeus on välillä noin 10 - 90 km/h
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 10 km/h tai suurempi.
Järjestelmä ei välttämättä toimi seuraavissa tilanteissa:
● Jos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä autolla sen
jälkeen ole ajettu tietyn pituisen ajanjakson aikana
● Jos vaihteenvalitsin on R-asennossa
● Jos VSC on kytketty pois päältä (vain Pre-Crash Safety -turvajärjestelmän
varoitustoiminto on toimintakykyinen)
● Jos hitaan nelivedon merkkivalo palaa (vain Pre-Crash Safety -turvajärjes-
telmän varoitustoiminto on toimintakykyinen)
● Jos PCS-varoitusvalo vilkkuu tai palaa
OM0K269FI.book Page 242 Wedne sday, July 27, 2016 6:04 PM

2434-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI■

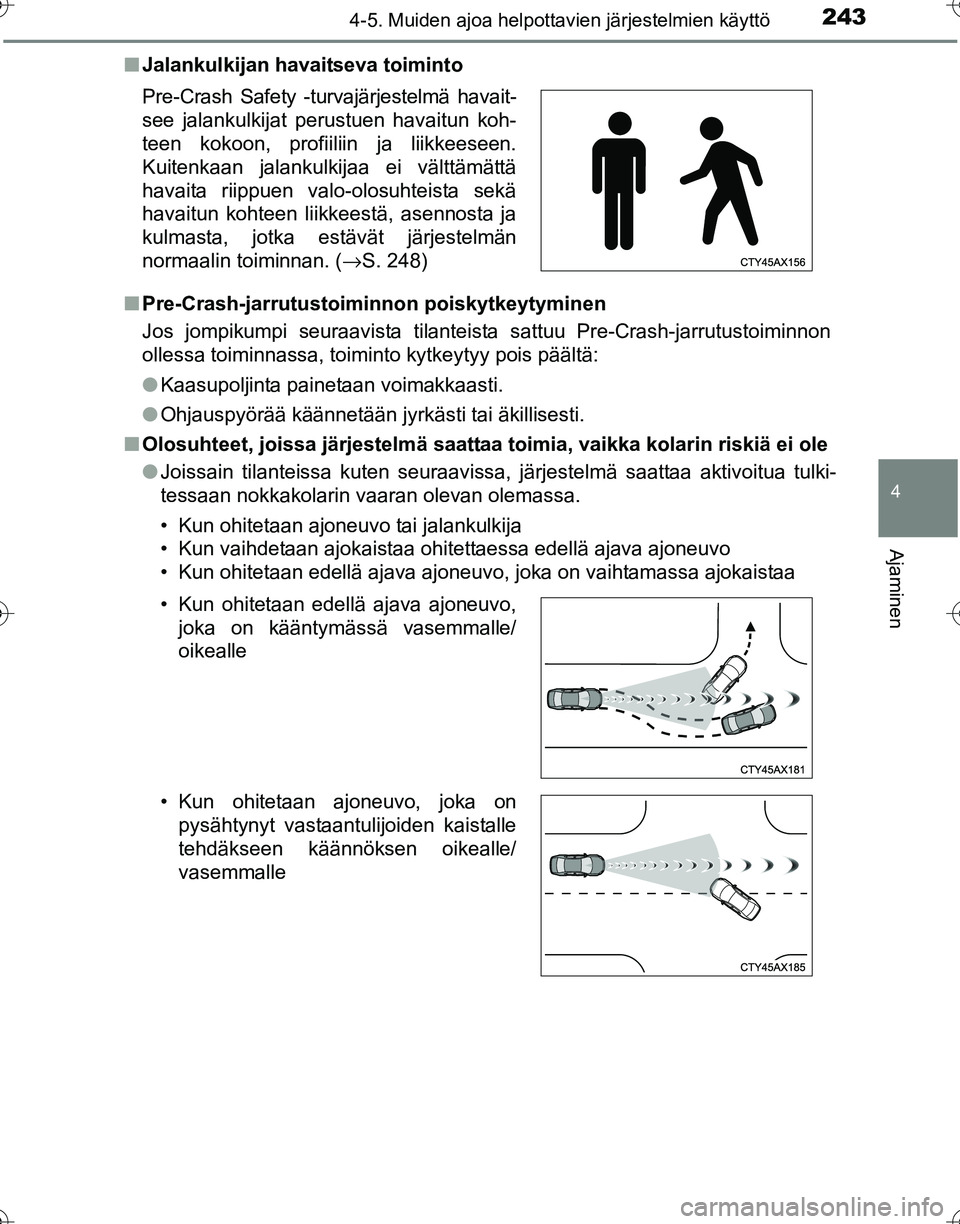

Jalankulkijan havaitseva toiminto
■ Pre-Crash-jarru tustoiminnon poiskytkeytyminen
Jos jompikumpi seuraavista tilantei sta sattuu Pre-Crash-jarrutustoiminnon
ollessa toiminnassa, toiminto kytkeytyy pois päältä:
● Kaasupoljinta painetaan voimakkaasti.
● Ohjauspyörää käännetään jyrkästi tai äkillisesti.
■ Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole
●Joissain tilanteissa kuten seuraavissa, järjestelmä saattaa aktivoitua tulki-
tessaan nokkakolarin vaaran olevan olemassa.
• Kun ohitetaan ajoneuvo tai jalankulkija
• Kun vaihdetaan ajokaistaa ohitettaessa edellä ajava ajoneuvo
• Kun ohitetaan edellä ajava ajoneuvo, joka on vaihtamassa ajokaistaa
Pre-Crash Safety -turvajärjestelmä havait-
see jalankulkijat perustuen havaitun koh-
teen kokoon, profiiliin ja liikkeeseen.
Kuitenkaan jalankulkijaa ei välttämättä
havaita riippuen valo-olosuhteista sekä
havaitun kohteen liikkeestä, asennosta ja
kulmasta, jotka estävät järjestelmän
normaalin toiminnan. (→S. 248)
• Kun ohitetaan edellä ajava ajoneuvo,joka on kääntymässä vasemmalle/
oikealle
• Kun ohitetaan ajoneuvo, joka on pysähtynyt vastaantulijoiden kaistalle
tehdäkseen käännöksen oikealle/
vasemmalle
OM0K269FI.book Page 243 Wedne sday, July 27, 2016 6:04 PM

2444-5. Muiden ajoa helpottavien järjestelmien käyttö

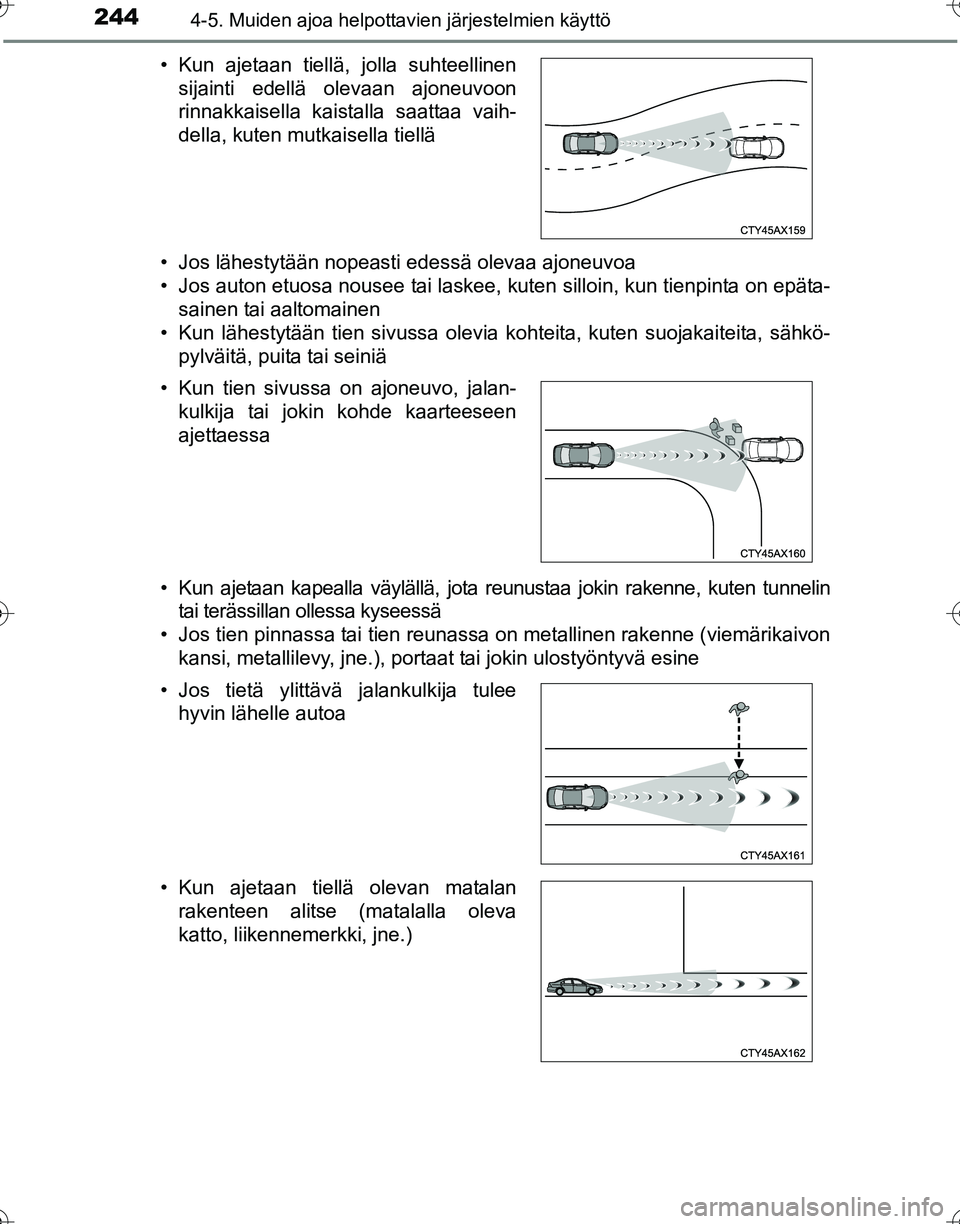

OM0K269FI• Jos lähestytään nopeasti edessä olevaa ajoneuvoa
• Jos auton etuosa nousee tai laskee, kuten silloin, kun tienpinta on epäta-
sainen tai aaltomainen
• Kun lähestytään tien sivussa olevia kohteita, kuten suojakaiteita, sähkö-
pylväitä, puita tai seiniä
• Kun ajetaan kapealla väylällä, jota reunustaa jokin rakenne, kuten tunnelin tai terässillan ollessa kyseessä
• Jos tien pinnassa tai tien reunassa on metallinen rakenne (viemärikaivon kansi, metallilevy, jne.), portaat tai jokin ulostyöntyvä esine
• Kun ajetaan tiellä, jolla suhteellinen
sijainti edellä olevaan ajoneuvoon
rinnakkaisella kaistalla saattaa vaih-
della, kuten mutkaisella tiellä
• Kun tien sivussa on ajoneuvo, jalan- kulkija tai jokin kohde kaarteeseen
ajettaessa
• Jos tietä ylittävä jalankulkija tulee hyvin lähelle autoa
• Kun ajetaan tiellä olevan matalan rakenteen alitse (matalalla oleva
katto, liikennemerkki, jne.)
OM0K269FI.book Page 244 Wedne sday, July 27, 2016 6:04 PM

2454-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen

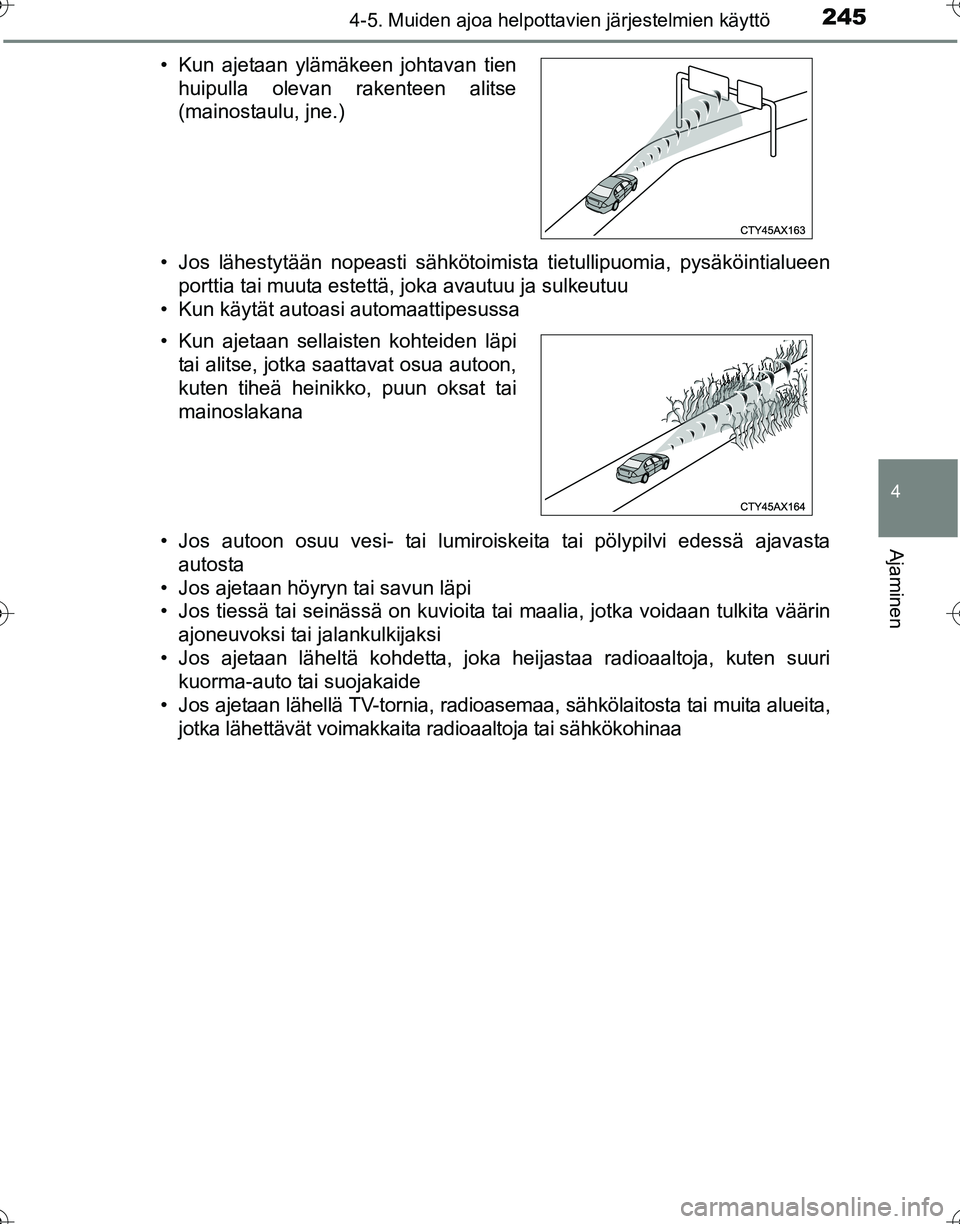

OM0K269FI• Jos lähestytään nopeasti sähkötoimista tietullipuomia, pysäköintialueen
porttia tai muuta estettä, joka avautuu ja sulkeutuu
• Kun käytät autoasi automaattipesussa
• Jos autoon osuu vesi- tai lumiroiskeita tai pölypilvi edessä ajavasta autosta
• Jos ajetaan höyryn tai savun läpi
• Jos tiessä tai seinässä on kuvioita tai maalia, jotka voidaan tulkita väärin
ajoneuvoksi tai jalankulkijaksi
• Jos ajetaan läheltä kohdetta, joka heijastaa radioaaltoja, kuten suuri kuorma-auto tai suojakaide
• Jos ajetaan lähellä TV-tornia, radioasemaa, sähkölaitosta tai muita alueita, jotka lähettävät voimakkaita radioaaltoja tai sähkökohinaa
• Kun ajetaan ylämäkeen johtavan tien
huipulla olevan rakenteen alitse
(mainostaulu, jne.)
• Kun ajetaan sellaisten kohteiden läpi tai alitse, jotka saattavat osua autoon,
kuten tiheä heinikko, puun oksat tai
mainoslakana
OM0K269FI.book Page 245 Wedne sday, July 27, 2016 6:04 PM

2464-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI■

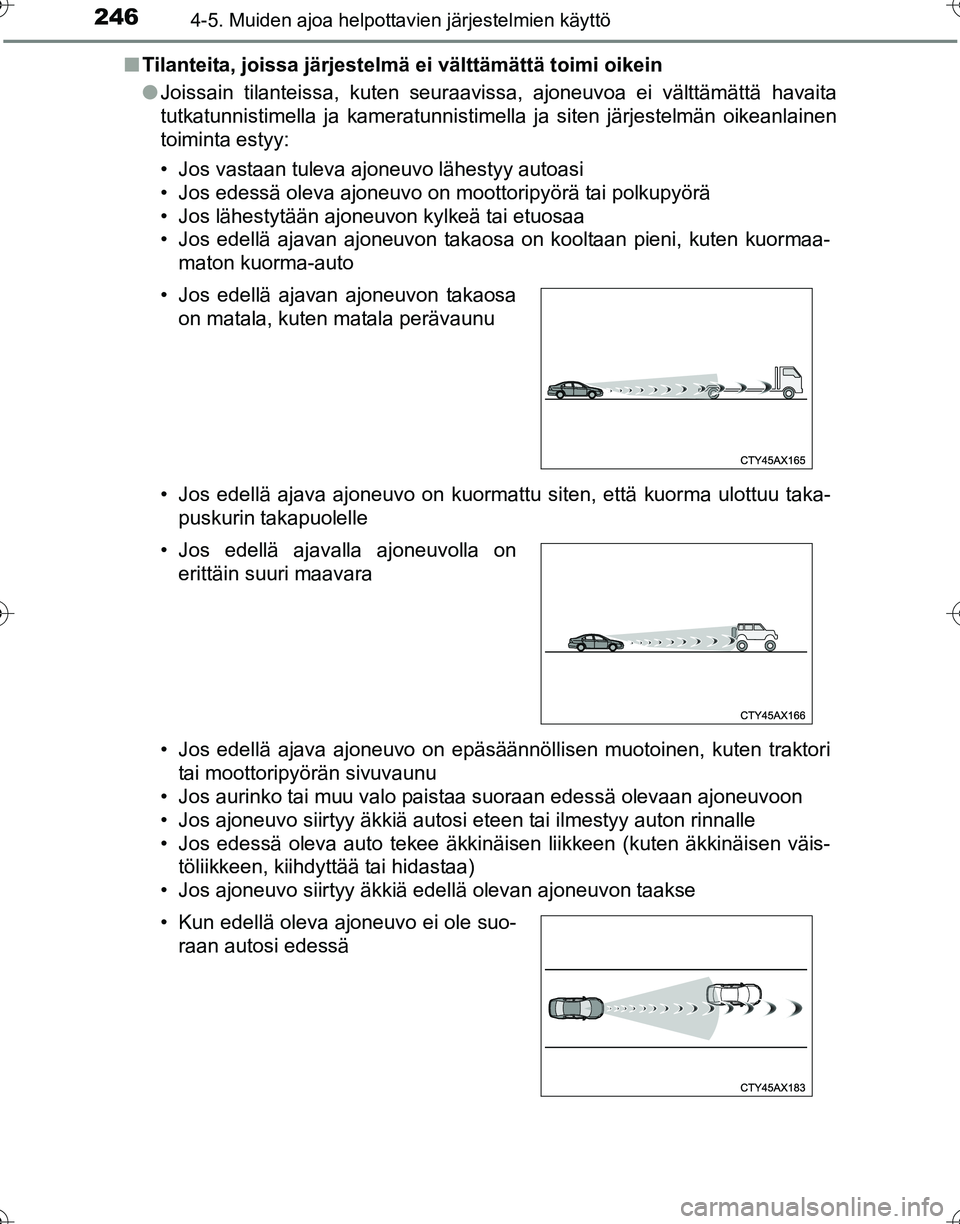

Tilanteita, joissa järjestelmä ei välttämättä toimi oikein
●Joissain tilanteissa, kuten seuraavissa, ajoneuvoa ei välttämättä havaita
tutkatunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen
toiminta estyy:
• Jos vastaan tuleva ajoneuvo lähestyy autoasi
• Jos edessä oleva ajoneuvo on moottoripyörä tai polkupyörä
• Jos lähestytään ajoneuvon kylkeä tai etuosaa
• Jos edellä ajavan ajoneuvon takaosa on kooltaan pieni, kuten kuormaa-
maton kuorma-auto
• Jos edellä ajava ajoneuvo on kuormattu siten, että kuorma ulottuu taka- puskurin takapuolelle
• Jos edellä ajava ajoneuvo on epäsäännöllisen muotoinen, kuten traktori tai moottoripyörän sivuvaunu
• Jos aurinko tai muu valo paistaa suoraan edessä olevaan ajoneuvoon
• Jos ajoneuvo siirtyy äkkiä autosi eteen tai ilmestyy auton rinnalle
• Jos edessä oleva auto tekee äkkinäisen liikkeen (kuten äkkin\
äisen väis- töliikkeen, kiihdyttää tai hidastaa)
• Jos ajoneuvo siirtyy äkkiä edellä olevan ajoneuvon taakse • Jos edellä ajavan ajoneuvon takaosa on matala, kuten matala perävaunu
• Jos edellä ajavalla ajoneuvolla on erittäin suuri maavara
• Kun edellä oleva ajoneuvo ei ole suo- raan autosi edessä
OM0K269FI.book Page 246 Wedne sday, July 27, 2016 6:04 PM

2474-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen

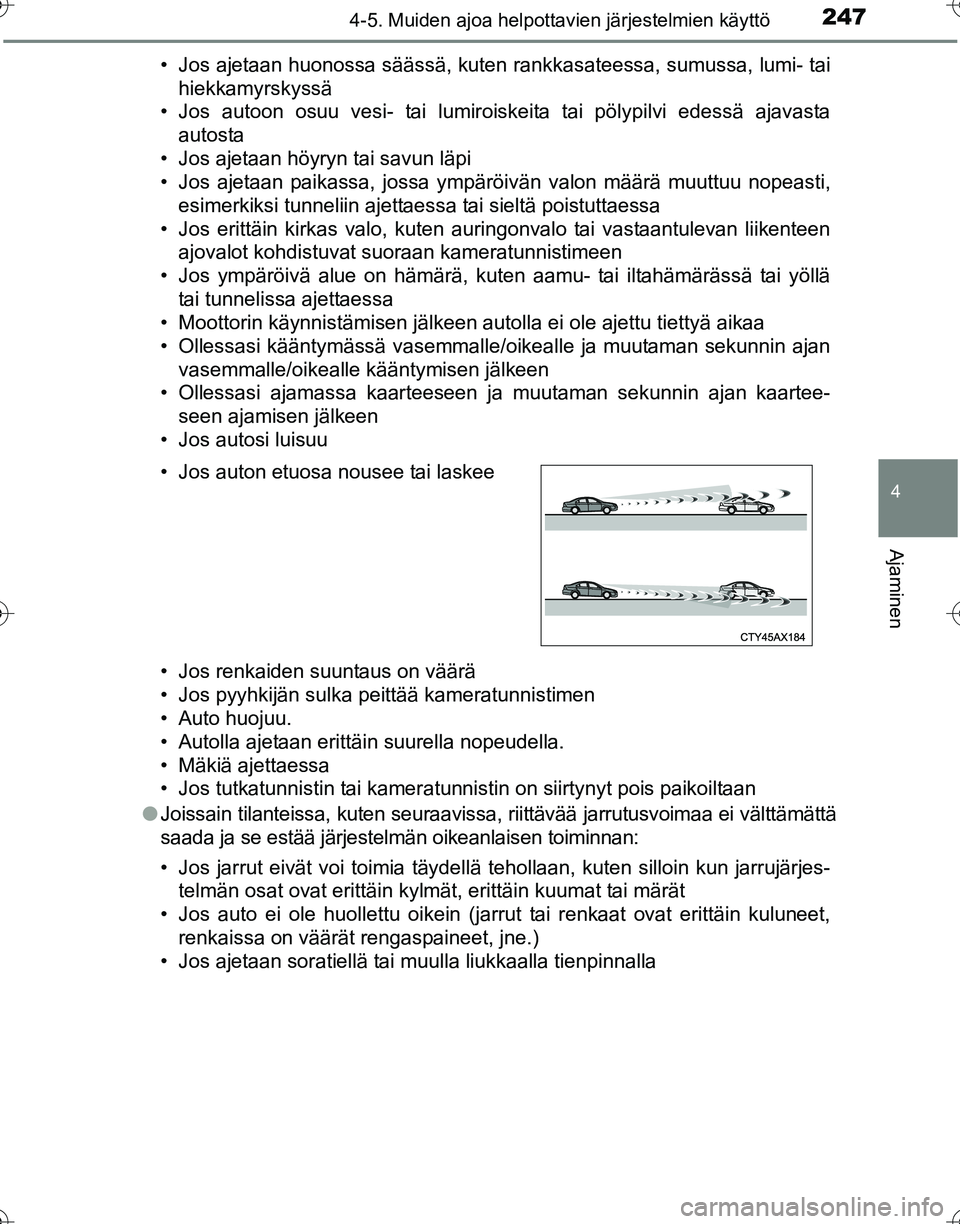

OM0K269FI• Jos ajetaan huonossa säässä, kuten rankkasateessa, sumussa, lumi- tai
hiekkamyrskyssä
• Jos autoon osuu vesi- tai lumiroiskeita tai pölypilvi edessä ajavasta autosta
• Jos ajetaan höyryn tai savun läpi
• Jos ajetaan paikassa, jossa ympäröivän valon määrä muuttuu nopeasti, esimerkiksi tunneliin ajettaessa tai sieltä poistuttaessa
• Jos erittäin kirkas valo, kuten auringonvalo tai vastaantulevan liikenteen ajovalot kohdistuvat suoraan kameratunnistimeen
• Jos ympäröivä alue on hämärä, kuten aamu- tai iltahämärässä tai yöllä
tai tunnelissa ajettaessa
• Moottorin käynnistämisen jälkeen autolla ei ole ajettu tiettyä\
aikaa
• Ollessasi kääntymässä vasemmalle/oikealle ja muutaman sekunnin ajan vasemmalle/oikealle kääntymisen jälkeen
• Ollessasi ajamassa kaarteeseen ja muutaman sekunnin ajan kaartee-
seen ajamisen jälkeen
• Jos autosi luisuu
• Jos renkaiden suuntaus on väärä
• Jos pyyhkijän sulka peittää kameratunnistimen
• Auto huojuu.
• Autolla ajetaan erittäin suurella nopeudella.
• Mäkiä ajettaessa
• Jos tutkatunnistin tai kameratunnistin on siirtynyt pois paikoiltaan
● Joissain tilanteissa, kuten seuraavissa, riittävää jarrutusvoimaa ei välttämättä
saada ja se estää järjestelmän oikeanlaisen toiminnan:
• Jos jarrut eivät voi toimia täydellä tehollaan, kuten silloin kun jarrujärjes- telmän osat ovat erittäin kylmät, erittäin kuumat tai märät
• Jos auto ei ole huollettu oikein (jarrut tai renkaat ovat erittäin kuluneet,
renkaissa on väärät rengaspaineet, jne.)
• Jos ajetaan soratiellä tai muulla liukkaalla tienpinnalla • Jos auton etuosa nousee tai laskee
OM0K269FI.book Page 247 Wedne sday, July 27, 2016 6:04 PM

2484-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI●

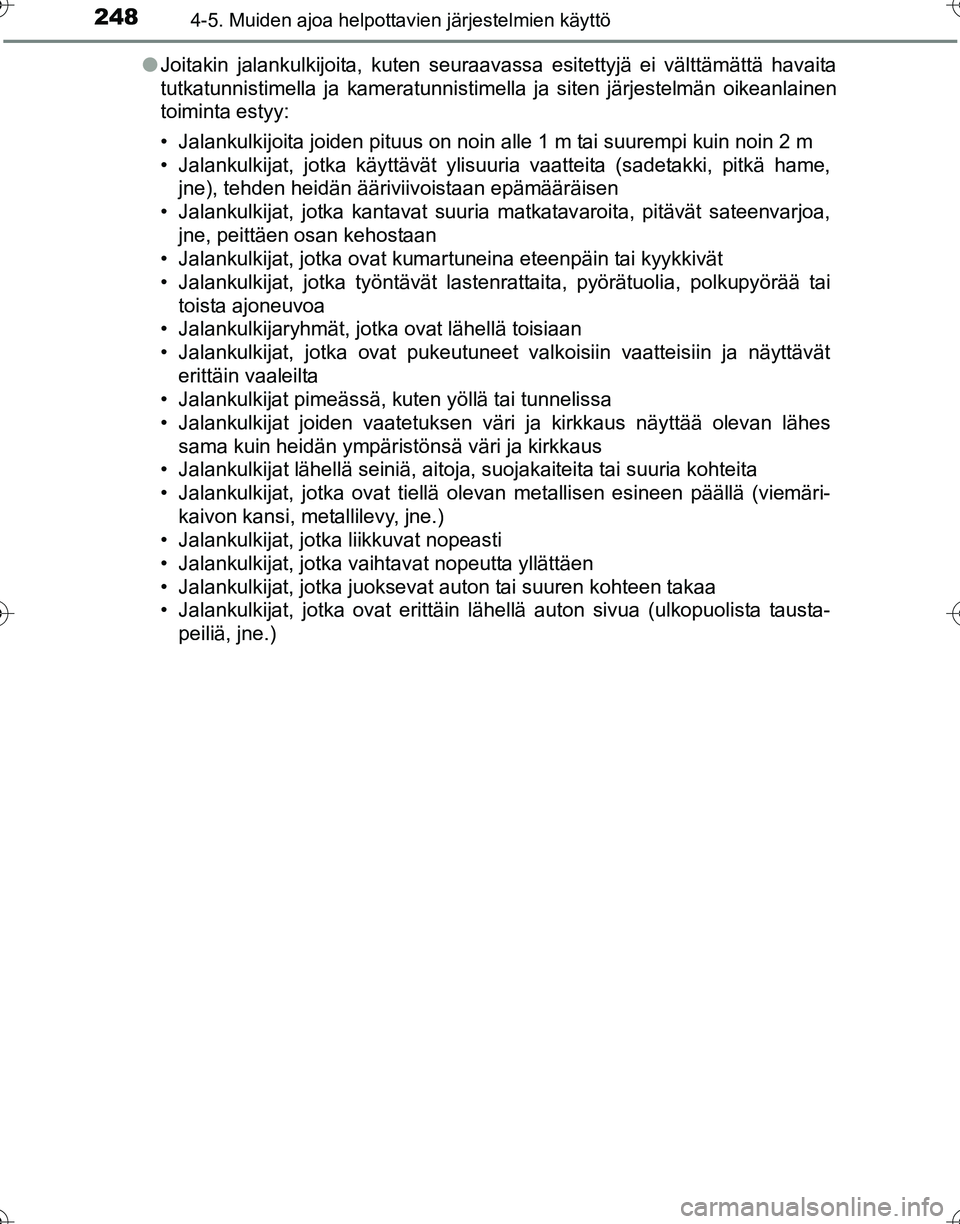

Joitakin jalankulkijoita, kuten seuraavassa esitettyjä ei välttämättä havaita
tutkatunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen
toiminta estyy:
• Jalankulkijoita joiden pituus on noin alle 1 m tai suurempi kuin noin 2 m
• Jalankulkijat, jotka käyttävät ylisuuria vaatteita (sadetakki, pitkä hame,
jne), tehden heidän ääriviivoistaan epämääräisen
• Jalankulkijat, jotka kantavat suuria matkatavaroita, pitävät sateenvarjoa,
jne, peittäen osan kehostaan
• Jalankulkijat, jotka ovat kumartuneina eteenpäin tai kyykkivät
• Jalankulkijat, jotka työntävät lastenrattaita, pyörätuolia, polkupyörää tai
toista ajoneuvoa
• Jalankulkijaryhmät, jotka ovat lähellä toisiaan
• Jalankulkijat, jotka ovat pukeutuneet valkoisiin vaatteisiin ja näyttävät erittäin vaaleilta
• Jalankulkijat pimeässä, kuten yöllä tai tunnelissa
• Jalankulkijat joiden vaatetuksen väri ja kirkkaus näyttää olevan lähes sama kuin heidän ympäristönsä väri ja kirkkaus
• Jalankulkijat lähellä seiniä, aitoja, suojakaiteita tai suuria kohteita
• Jalankulkijat, jotka ovat tiellä olevan metallisen esineen päällä (viemäri- kaivon kansi, metallilevy, jne.)
• Jalankulkijat, jotka liikkuvat nopeasti
• Jalankulkijat, jotka vaihtavat nopeutta yllättäen
• Jalankulkijat, jotka juoksevat auton tai suuren kohteen takaa
• Jalankulkijat, jotka ovat erittäin lähellä auton sivua (ulkopu\
olista tausta-
peiliä, jne.)
OM0K269FI.book Page 248 Wedne sday, July 27, 2016 6:04 PM

2494-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI■

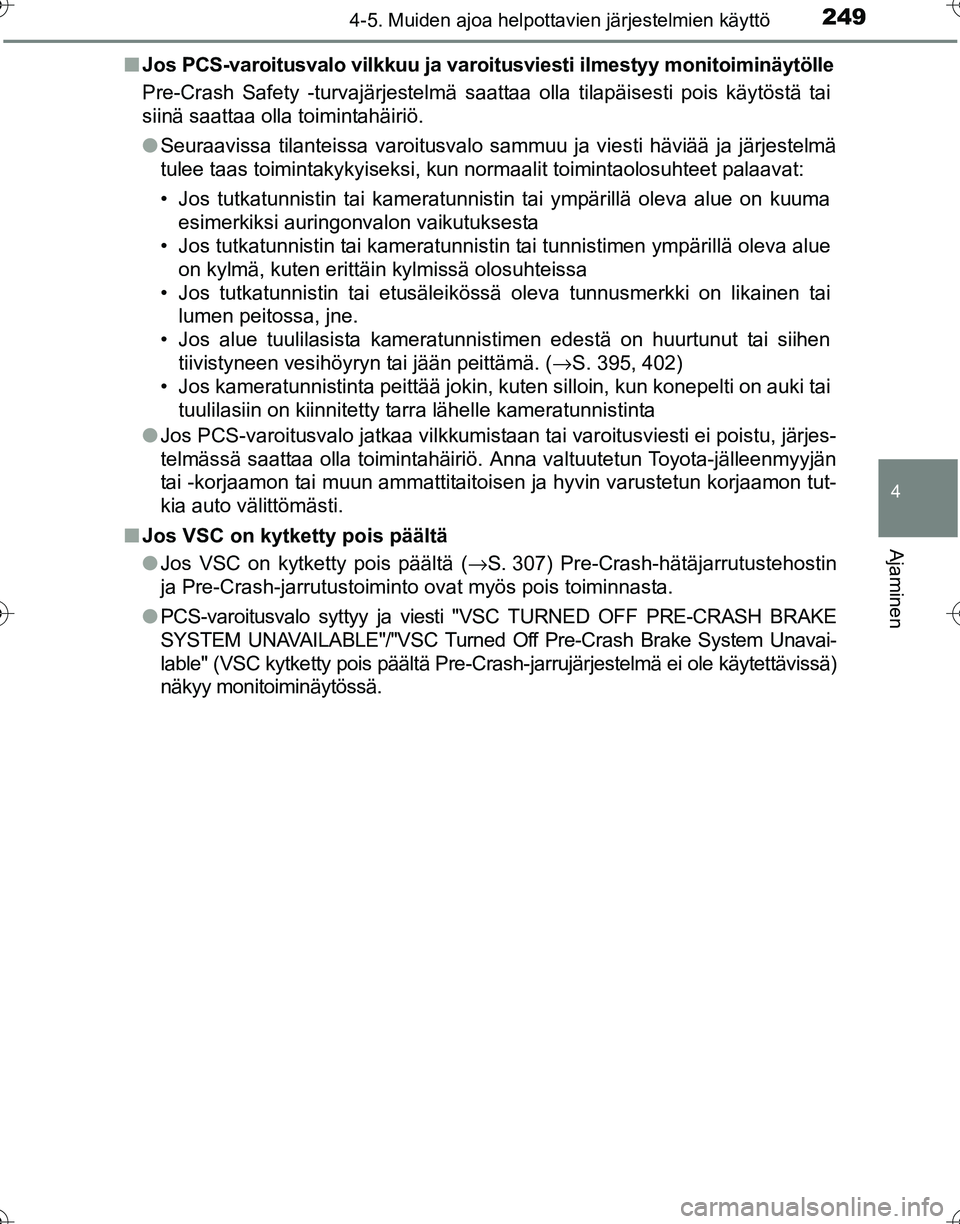

Jos PCS-varoitusvalo vilkkuu ja varoitusviesti ilmestyy monitoiminäytölle
Pre-Crash Safety -turvajärjestelmä saattaa olla tilapäisesti pois käytöstä tai
siinä saattaa olla toimintahäiriö.
●Seuraavissa tilanteissa varoitusvalo sammuu ja viesti häviää ja\
järjestelmä
tulee taas toimintakykyiseksi, kun normaalit toimintaolosuhteet palaavat:
• Jos tutkatunnistin tai kameratunnistin tai ympärillä oleva alue on kuuma
esimerkiksi auringonvalon vaikutuksesta
• Jos tutkatunnistin tai kameratunnistin tai tunnistimen ympärillä oleva alue on kylmä, kuten erittäin kylmissä olosuhteissa
• Jos tutkatunnistin tai etusäleikössä oleva tunnusmerkki on likainen tai lumen peitossa, jne.
• Jos alue tuulilasista kameratunnistimen edestä on huurtunut tai siihen tiivistyneen vesihöyryn tai jään peittämä. ( →S. 395, 402)
• Jos kameratunnistinta peittää jokin, kuten silloin, kun konepelti on auki tai
tuulilasiin on kiinnitetty tarra lähelle kameratunnistinta
● Jos PCS-varoitusvalo jatkaa vilkkumistaan tai varoitusviesti ei poistu, järjes-
telmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tut-
kia auto välittömästi.
■ Jos VSC on kytketty pois päältä
●Jos VSC on kytketty pois päältä ( →S. 307) Pre-Crash-hätäjarrutustehostin
ja Pre-Crash-jarrutustoiminto ovat myös pois toiminnasta.
● PCS-varoitusvalo syttyy ja viesti "VSC TURNED OFF PRE-CRASH BRAKE
SYSTEM UNAVAILABLE"/"VSC Turned Of f Pre-Crash Brake System Unavai-
lable" (VSC kytketty pois päältä Pre-Crash-jarrujärjestelmä ei ole käytettävissä)
näkyy monitoiminäytössä.
OM0K269FI.book Page 249 Wedne sday, July 27, 2016 6:04 PM

2504-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI

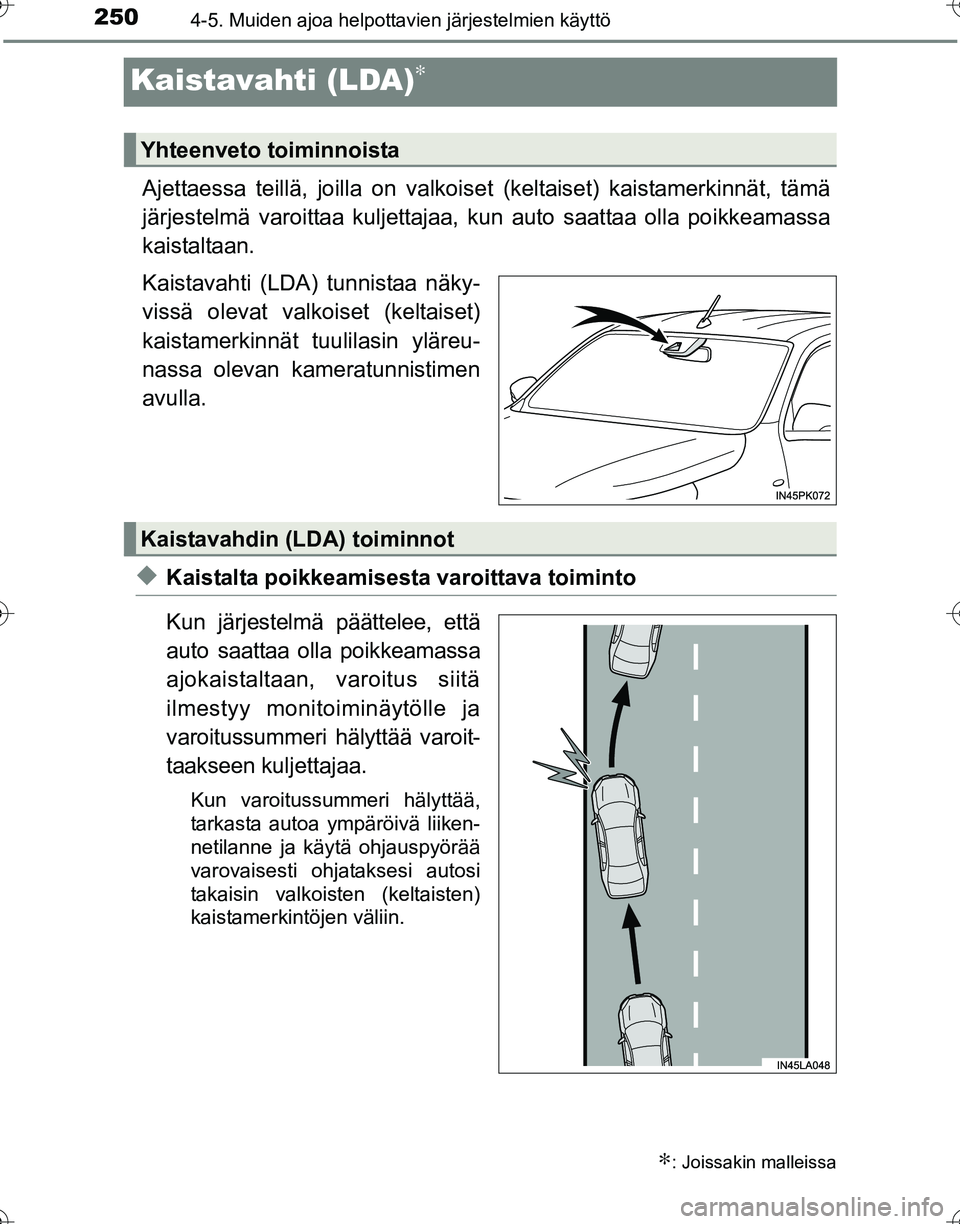

Kaistavahti (LDA)∗
Ajettaessa teillä, joilla on valkoiset (keltaiset) kaistamerkinnät, tämä
järjestelmä varoittaa kuljettajaa, kun auto saattaa olla poikkeamassa
kaistaltaan.
Kaistavahti (LDA) tunnistaa näky-
vissä olevat valkoiset (keltaiset)
kaistamerkinnät tuulilasin yläreu-
nassa olevan kameratunnistimen
avulla.
◆Kaistalta poikkeamisesta varoittava toiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, varoitus siitä
ilmestyy monitoiminäytölle ja
varoitussummeri hälyttää varoit-
taakseen kuljettajaa.
Kun varoitussummeri hälyttää,
tarkasta autoa ympäröivä liiken-
netilanne ja käytä ohjauspyörää
varovaisesti ohjataksesi autosi
takaisin valkoisten (keltaisten)
kaistamerkintöjen väliin.
∗: Joissakin malleissa
Yhteenveto toiminnoista
Kaistavahdin (LDA) toiminnot
OM0K269FI.book Page 250 Wedne sday, July 27, 2016 6:04 PM
