TOYOTA HILUX 2016 Omistajan Käsikirja (in Finnish)

2514-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI

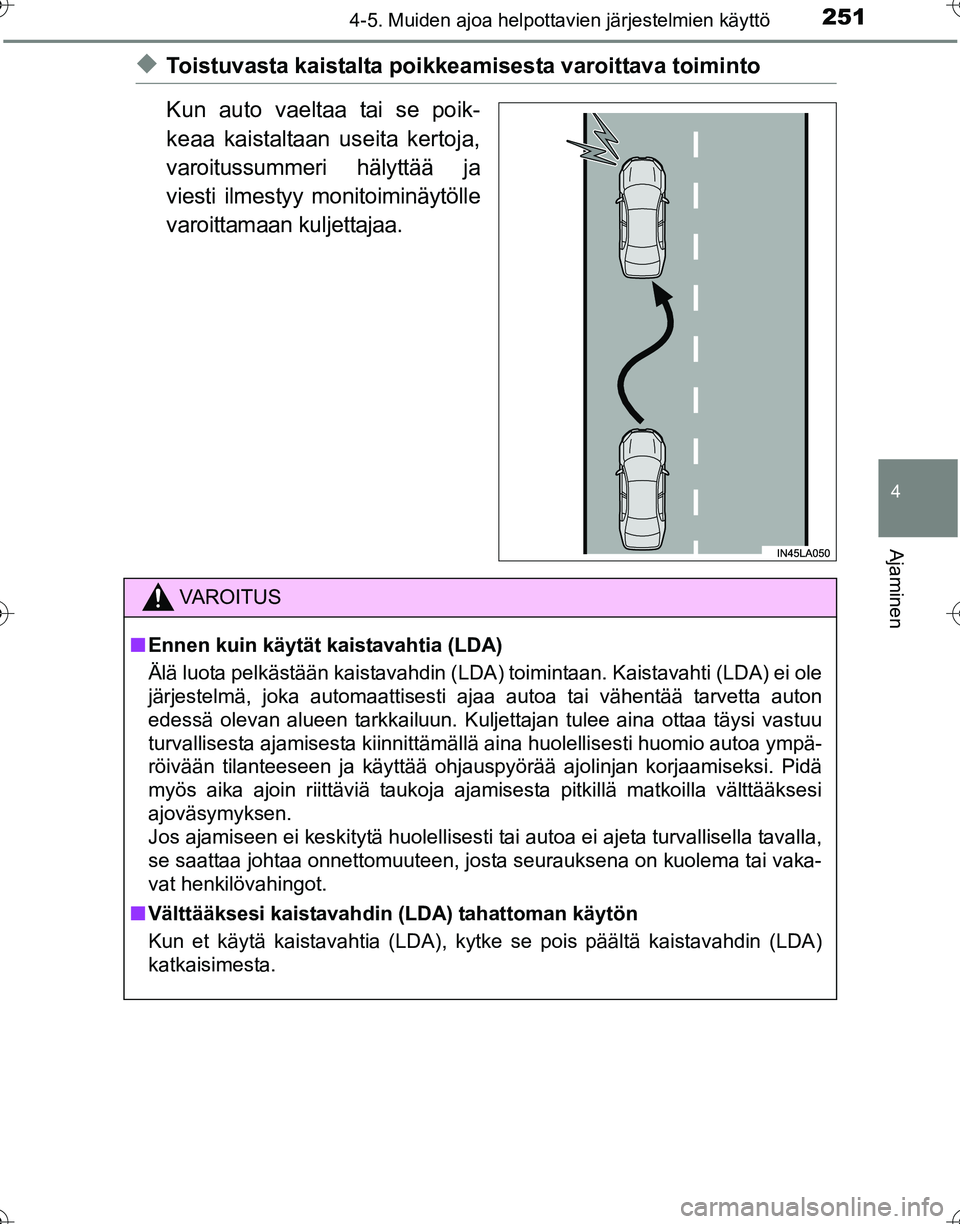

◆Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Kun auto vaeltaa tai se poik-
keaa kaistaltaan useita kertoja,
varoitussummeri hälyttää ja
viesti ilmestyy monitoiminäytölle
varoittamaan kuljettajaa.
VAROITUS
■Ennen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei ole
järjestelmä, joka automaattisesti ajaa autoa tai vähentää tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämällä aina huolellisesti huomio autoa ympä-
röivään tilanteeseen ja käyttää ohjauspyörää \
ajolinjan korjaamiseksi. Pidä
myös aika ajoin riittäviä taukoja ajamisesta pitkillä matkoilla välttääksesi
ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti tai autoa ei ajeta turvallisella tavalla,
se saattaa johtaa onnettomuuteen, josta seurauksena on kuolema tai vaka-
vat henkilövahingot.
■ Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin (LDA)
katkaisimesta.
OM0K269FI.book Page 251 Wedne sday, July 27, 2016 6:04 PM

2524-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI

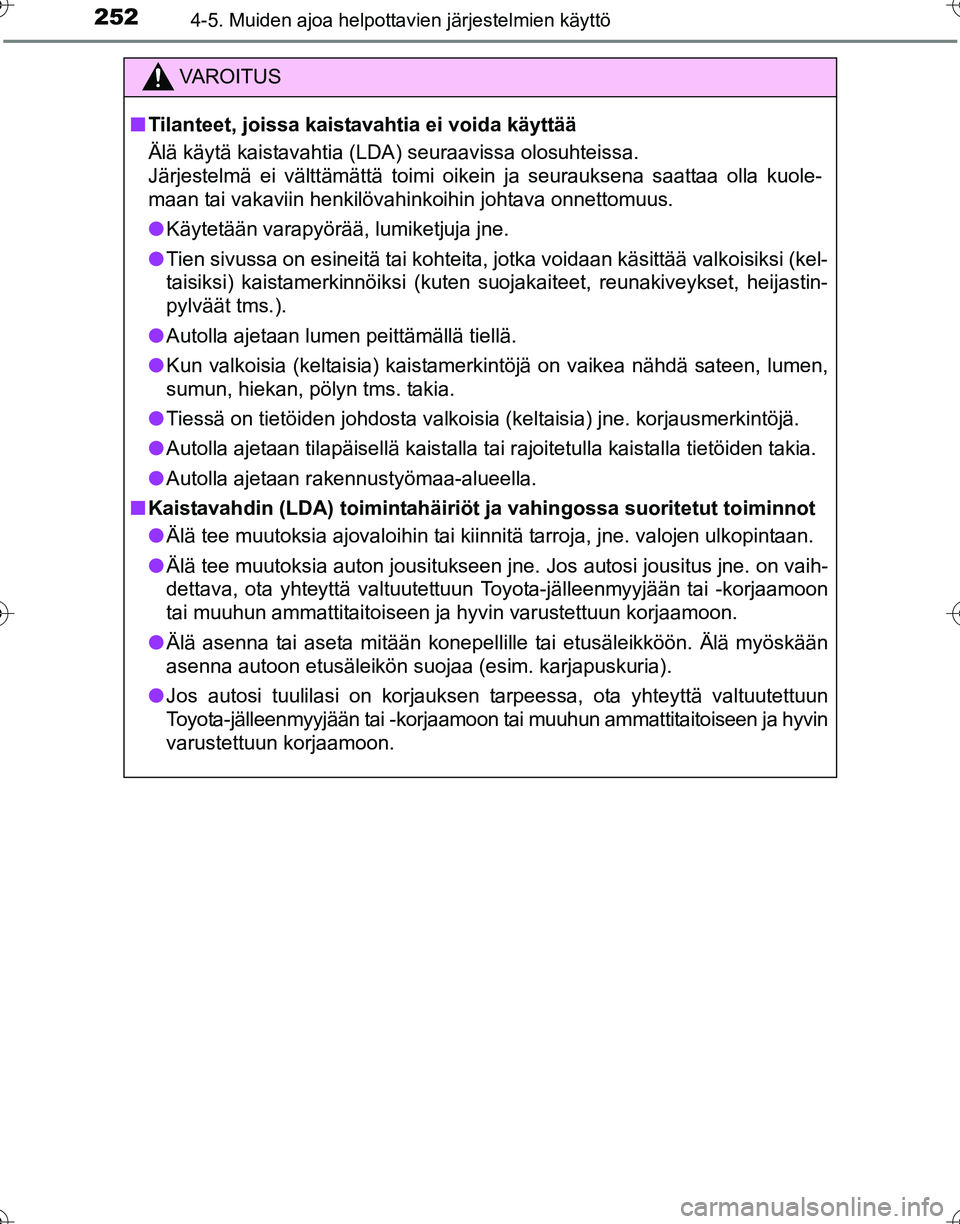

VAROITUS
■Tilanteet, joissa kaistavahtia ei voida käyttää
Älä käytä kaistavahtia (LDA) seuraavissa olosuhteissa.
Järjestelmä ei välttämättä toimi oikein ja seurauksena saattaa olla kuole-
maan tai vakaviin henkilövahinkoihin johtava onnettomuus.
● Käytetään varapyörää, lumiketjuja jne.
● Tien sivussa on esineitä tai kohteita, jotka voidaan käsittää valkoisiksi (kel-
taisiksi) kaistamerkinnöiksi (kuten suojakaiteet, reunakiveykset, heijastin-
pylväät tms.).
● Autolla ajetaan lumen peittämällä tiellä.
● Kun valkoisia (keltaisia) kaistamerkintöjä on vaikea nähdä sateen, lumen,
sumun, hiekan, pölyn tms. takia.
● Tiessä on tietöiden johdosta valkoisia (keltaisia) jne. korjausmerkintöjä.
● Autolla ajetaan tilapäisellä kaistalla tai rajoitetulla kaistalla tietöiden takia.
● Autolla ajetaan rakennustyömaa-alueella.
■ Kaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
● Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
● Älä tee muutoksia auton jousitukseen jne. Jos autosi jousitus jne. on vaih-
dettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
● Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
● Jos autosi tuulilasi on korjauksen tarpeessa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
OM0K269FI.book Page 252 Wedne sday, July 27, 2016 6:04 PM

2534-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI

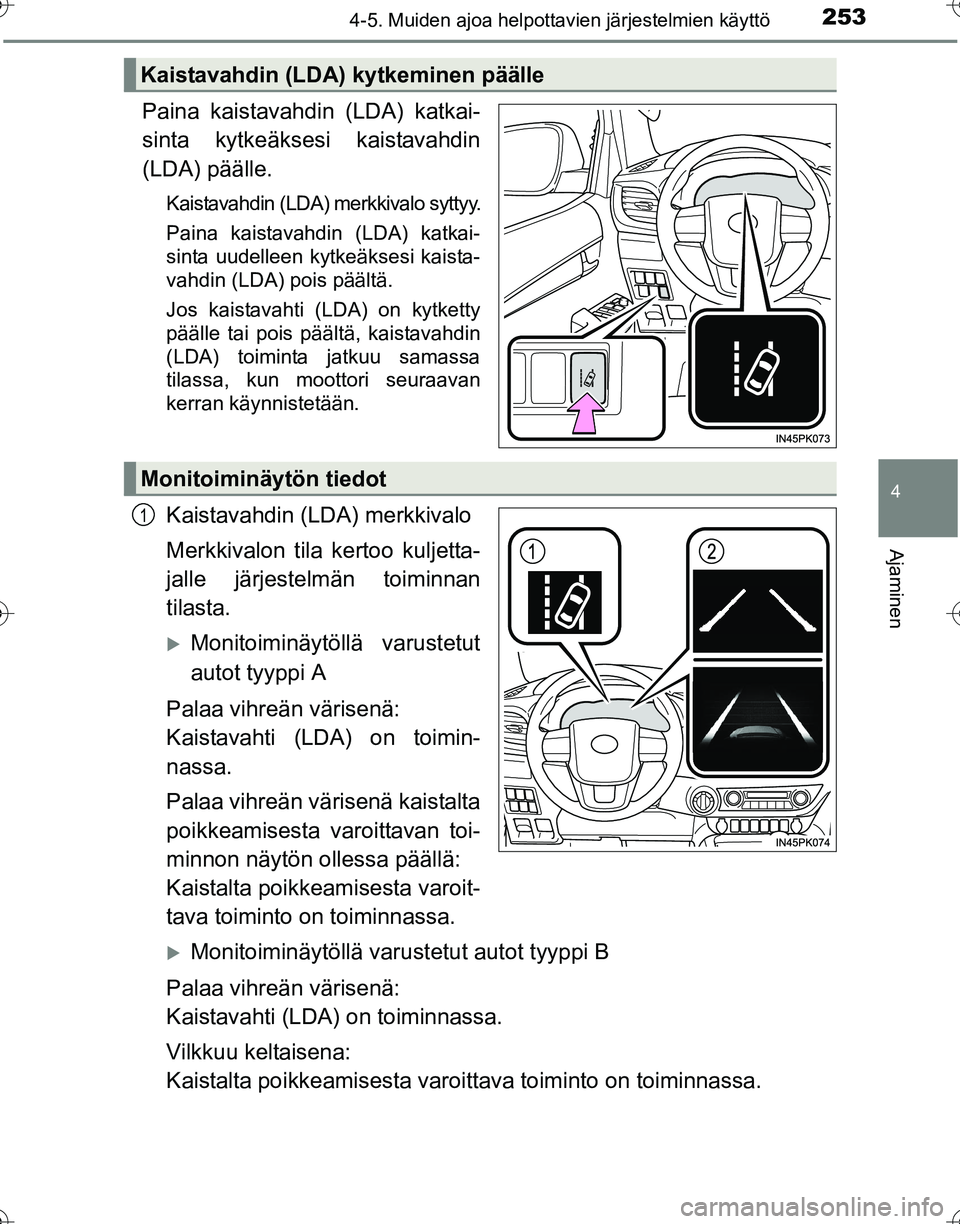

Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo syttyy.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun moottori seuraavan
kerran käynnistetään.
Kaistavahdin (LDA) merkkivalo
Merkkivalon tila kertoo kuljetta-
jalle järjestelmän toiminnan
tilasta.
XMonitoiminäytöllä varustetut
autot tyyppi A
Palaa vihreän värisenä:
Kaistavahti (LDA) on toimin-
nassa.
Palaa vihreän värisenä kaistalta
poikkeamisesta varoittavan toi-
minnon näytön ollessa päällä:
Kaistalta poikkeamisesta varoit-
tava toiminto on toiminnassa.
XMonitoiminäytöllä varust etut autot tyyppi B
Palaa vihreän värisenä:
Kaistavahti (LDA) on toiminnassa.
Vilkkuu keltaisena:
Kaistalta poikkeamisesta varoit tava toiminto on toiminnassa.
Kaistavahdin (LDA) kytkeminen päälle
Monitoiminäytön tiedot
1
OM0K269FI.book Page 253 Wedne sday, July 27, 2016 6:04 PM

2544-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI
Kaistalta poikkeamisesta varoittavan toiminnon näyttö
Monitoiminäytöllä varust etut autot tyyppi A:2
XPaksut kaistamerkinnät näkyvät
näytössäXOhuet kaistamerkinnät näkyvät
näytössä
Osoittaa, että järjestelmä tunnistaa
valkoiset (keltaiset) kaistamerkin-
nät. Kun auto poikkeaa ajokaistal-
taan, sen puoleinen kaistamerkintä,
kumman ulkopuolelle auto poik-
keaa kaistalta, vilkkuu. Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM0K269FI.book Page 254 Wedne
sday, July 27, 2016 6:04 PM

2554-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI
Monitoiminäytöllä varustetut autot tyyppi B:
XNäytettävien kaistamerkintöjen
sisäosa on valkoinenXNäytettävien kaistamerkintöjen
sisäosa on musta
Osoittaa, että järjestelmä tunnistaa
valkoiset (keltaiset) kaistamerkin-
nät. Kun auto poikkeaa ajokaistal-
taan, sen puoleinen kaistamerkintä,
kumman ulkopuolelle auto poik-
keaa kaistalta, vilkkuu oranssin
värisenä. Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM0K269FI.book Page 255 Wedne
sday, July 27, 2016 6:04 PM

2564-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI
■Kunkin toiminnon toimintaolosuhteet
●Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on vähintään noin 150 m.
• Toimintahäiriöitä ei havaita. ( →S. 258)
● Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei havaita. ( →S. 258)
■ Toimintojen tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkeytyä
pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto kytkeytyy
automaattisesti uudelleen päälle. ( →S. 256)
■ Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotoiston,
jne. vuoksi.
■ Valkoiset (keltaiset) kais tamerkinnät ovat ainoastaan yhdellä puolella tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
OM0K269FI.book Page 256 Wedne sday, July 27, 2016 6:04 PM

2574-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI■
Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia (kel-
taisia) kaistamerkintöjä ja useat toiminnot eivät välttämättä to\
imi normaalisti.
●Tiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
● Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
● Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, tai ne ovat korotetun
katukiveyksen merkintöjä tai merkinnöissä on kiviä.
● Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan jne. johdosta.
● Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
● Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeampaa
kuin valkoisten kaistamerkintöjen havainnointi).
● Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
● Autolla ajetaan kirkkaalla alustalla, kuten betonipinnan päällä.
● Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
● Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
● Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
● Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
● Auto on ajettu mäen päälle.
● Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle tai mutkaisella
tiellä.
● Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
● Autolla ajetaan jyrkkää mutkaa.
● Ajokaista on poikkeuksellisen kapea tai leveä.
● Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien
rengaspaineiden vuoksi.
● Etäisyys edellä ajavaan autoon on erittäin lyhyt.
● Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
● Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
● Autoon kohdistuu sivutuuli.
● Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
OM0K269FI.book Page 257 Wedne sday, July 27, 2016 6:04 PM

2584-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI■
Varoitusviesti
Jos seuraava varoitusviesti ilmestyy monitoiminäyttöön, seuraa asianmu-
kaista vianmääritysmenettelyä.
VaroitusviestiYksityiskohdat/Toimenpiteet
"LDA MALFUNCTION
VISIT YOUR DEALER"/ "LDA malfunction
Visit your dealer" (Kaistavahdin (LDA) toimintahäiriö, käänny
jälleenmyyjän puoleen)Järjestelmä ei välttämättä toimi oikein.
→ Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varuste-
tun korjaamon tutkia auto.
"FORWARD CAMERA
SYSTEM
U N AVA I L A B L E
CLEAN WINDSHIELD"/
"Forward Camera System
Unavailable
Clean Windshield" (Etukamera- järjestelmä ei ole käytettävissä puhdista tuulilasi)
Likaa, sadepisaroita, tiivistynyttä vesi-
höyryä, jäätä, lunta, jne. on tuulila-
sissa kameratunnistimen edessä.
→Kytke kaistavahti (LDA) pois päältä,
poista kaikki lika, sadepisarat,
tiivistynyt vesihöyry, jää, lumi, jne.
tuulilasista ja kytke sitten kaista-
vahti takaisin päälle.
"FORWARD CAMERA
SYSTEM
U N AVA I L A B L E " /
"Forward Camera
System
Unavailable" (Etukamerajärjes- telmä ei ole käytettävissä)
Kameratunnistimen toimintaedellytyk-
set (lämpötila, jne.) eivät täyty.
→ Kun kameratunnistimen toiminta-
edellytykset (lämpötila, jne.) täytty-
vät, kaistavahti (LDA) tulee
käyttövalmiiksi. Kytke kaistavahti
(LDA) pois päältä, odota jonkin
aikaa ja kytke kaistavahti sitten
takaisin päälle.
OM0K269FI.book Page 258 Wedne sday, July 27, 2016 6:04 PM

2594-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FIJos jokin muu varoitusviesti tulee näkyviin, toimi näytön ohjeiden mukaisesti.
"LDA UNAVAILABLE"/
"LDA unavailable" (Kaistavahti (LDA) ei ole käytettävissä)
Kaistavahti (LDA) on kytkeytynyt tila-
päisesti pois päältä muussa tunnisti-
messa kuin kameratunnistimessa
havaitun vian johdosta.
→ Kytke kaistavahti (LDA) pois päältä
ja toimi varoitusviestiin liittyvän
vianetsintämenetelmän mukaisesti.
Sen jälkeen aja autolla lyhyen aikaa
ja kytke kaistavahti (LDA) takaisin
päälle.
" L D A U N AVA I L A B L E
BELOW APPROX 50km/h"/
"LDA unavailable Below approx
50km/h" (Kaistavahti (LDA) ei
ole käytettävissä alle noin 50 km/h nopeuksissa)
Kaistavahtia (LDA) ei voi käyttää ajono-
peuden ollessa noin 50 km/h tai alle.
→ Aja autoa noin 50 km/h tai suurem-
malla nopeudella.
" L D A U N AVA I L A B L E
BELOW APPROX 50km/h"/
"LDA unavailable Below approx
50km/h" (Kaistavahti (LDA) ei
ole käytettävissä alle noin 50 km/h nopeuksissa)
" L D A U N AVA I L A B L E
AT CURRENT SPEED"/ "LDA unavailable
at current speed" (Kaistavahti
(LDA) ei ole käytettävissä nykyi- sellä nopeudella)
Kaistavahtia (LDA) ei voi käyttää,
koska ajonopeus on liian suuri.
→Laske auton nopeutta.
VaroitusviestiYksityiskohdat/Toimenpiteet
OM0K269FI.book Page 259 Wedne sday, July 27, 2016 6:04 PM

2604-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI
Liikennemerkkien tunnistusjärjestelmä (RSA)*
RSA tunnistaa tiettyjä liikennemerk-
kejä käyttäen apunaan kameratun-
nistinta ja välittää tiedon kuljettajalle
monitoiminäytön välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunnistettujen liikennemerkkien kieltämällä tavalla
tms., se varoittaa kuljettajaa va roitusnäytön ja varoitussummerin
* väli-
tyksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
∗: Joissakin malleissa
Yhteenveto toiminnosta
Kameratunnistin
VAROITUS
■ Ennen kuin käytät liikennemerkki en tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunn istusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka
tukee kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa
havainnointia tai tietoisuutta tilanteesta. Aja turvallisesti ja kiinnitä aina
huomio liikennesääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-
muuteen.
OM0K269FI.book Page 260 Wedne sday, July 27, 2016 6:04 PM
