TOYOTA HILUX 2016 Omistajan Käsikirja (in Finnish)

2614-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI
Kun kameratunnistin tunnistaa liikennemerkin, se näytetään monitoi-
minäytöllä ajettaessa merkin ohi.
● Kun ajamista avustavan järjestel-
män tiedot on valittu näytettäväksi
näytöllä, enintään 3 liikennemerk-
kiä voidaan näyttää. ( →S. 108)
● Kun muut kuin ajamista avusta-
van järjestelmän tiedot on valittu
näytettäväksi näytöllä, vain
nopeusrajoitusmerkki, moottori-
tien merkki tai kaikkien kieltojen
päättymismerkki voidaan näyttää.
(→ S. 108)
Ohituskieltomerkkiä tai nopeus-
rajoitusmerkkiä va rustettuna lisä-
kilvellä ei näytetä. Jos kuitenkin
muita liikennemerkkejä kuin
nopeusrajoitusmerk kejä tunniste-
taan, niistä tulee maininta nykyi-
sen nopeusrajoitusmerkin alle.
Monitoiminäytön tiedot
OM0K269FI.book Page 261 Wedne sday, July 27, 2016 6:04 PM

2624-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI

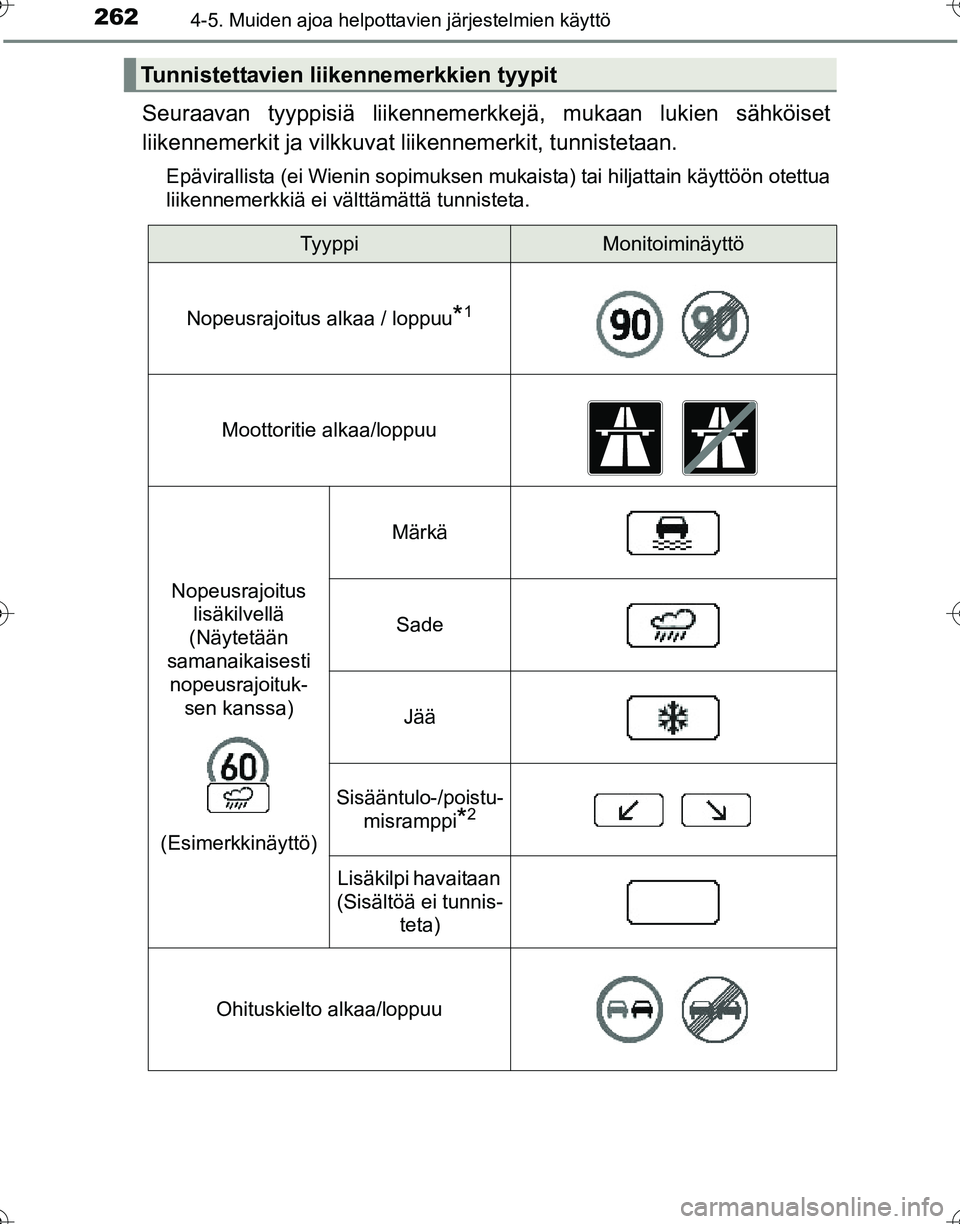

Seuraavan tyyppisiä liikennemerkkejä, mukaan lukien sähköiset
liikennemerkit ja vilkkuvat liikennemerkit, tunnistetaan.
Epävirallista (ei Wienin sopimuksen mukaista) tai hiljattain käyttöön otettua
liikennemerkkiä ei välttämättä tunnisteta.
Tunnistettavien liikennemerkkien tyypit
TyyppiMonitoiminäyttö
Nopeusrajoitus alkaa / loppuu*1
Moottoritie alkaa/loppuu
Nopeusrajoitus
lisäkilvellä
(Näytetään
samanaikaisesti nopeusrajoituk- sen kanssa)
(Esimerkkinäyttö)
Märkä
Sade
Jää
Sisääntulo-/poistu- misramppi
*2
Lisäkilpi havaitaan
(Sisältöä ei tunnis- teta)
Ohituskielto alkaa/loppuu
OM0K269FI.book Page 262 Wedne sday, July 27, 2016 6:04 PM

2634-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI
*1: Nopeusrajoitusmerkkiä, jonka lukuarvo on suurempi kuin 130 ei välttämättätunnisteta ja väärä nopeusrajoitus saatetaan näyttää.
*2: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
Seuraavissa tilanteissa liikennemer kkien tunnistusjärjestelmä (RSA)
varoittaa kuljettajaa varoitusnäytön avulla.
● Jos auton nopeus ylittää nopeusrajoitusmerkin raja-arvon, joka
näkyy monitoiminäytöllä, merkin väri muuttuu vastakkaiseksi.
● Jos järjestelmä tunnistaa, että auto on ohittamassa, kun ohituskiel-
tomerkki on näkyvissä monito iminäytöllä, merkki vilkkuu.
Riippuen tilanteesta, liikenneymp äristö (liikenteen suunta, nopeus,
yksikkö) saatetaan tunnistaa väärin eikä varoitusnäyttö välttämättä
toimi oikein.
■ Liikennemerkkien tunnistusjärjestel män (RSA) automaattinen pois päältä
kytkeytyminen
Yksi tai useampi liikennemerkki poistuu näytöstä seuraavissa tilanteissa.
● Uutta liikennemerkkiä ei tunnisteta tietyltä etäisyydeltä.
● Tie on mutkainen ja käännöksiä on vasemmalle ja oikealle jne.
■ Seuraavissa tilanteissa järjestelmä ei välttämättä toimi tai tunnista oikein
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA) ei toimi
normaalisti, eikä välttämättä tunnista liikennemerkkejä, näyttää väärän liiken-
nemerkin, jne. Tämä ei kuitenkaan viittaa toimintahäiriöön.
●Kameratunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen
voimakkaan iskun seurauksena, jne.
● Likaa, lunta, tarroja, jne on tuulilasissa lähellä kameratunnistinta.
● Vaikeassa säässä, kuten rankkasateessa, sumussa, lumi- tai hiekkamyrs-
kyssä
● Vastaantulevan auton valo, auringonvalo, jne. osuu kameratunnistimeen.
● Liikennemerkki on, likainen, haalistunut, vinossa tai taipunut tai sähköisen
merkin kontrasti on huono.
● Liikennemerkki on osittain tai kokonaan puun lehtien tai pylvään jne. peittämä.
Kaikki kiellot päättyneet
(Kaikki kiellot päättyneet. Palaaminen
normaaleihin liikennesääntöihin)
Varoitusnäyttö
TyyppiMonitoiminäyttö
OM0K269FI.book Page 263 Wedne sday, July 27, 2016 6:04 PM

2644-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI●

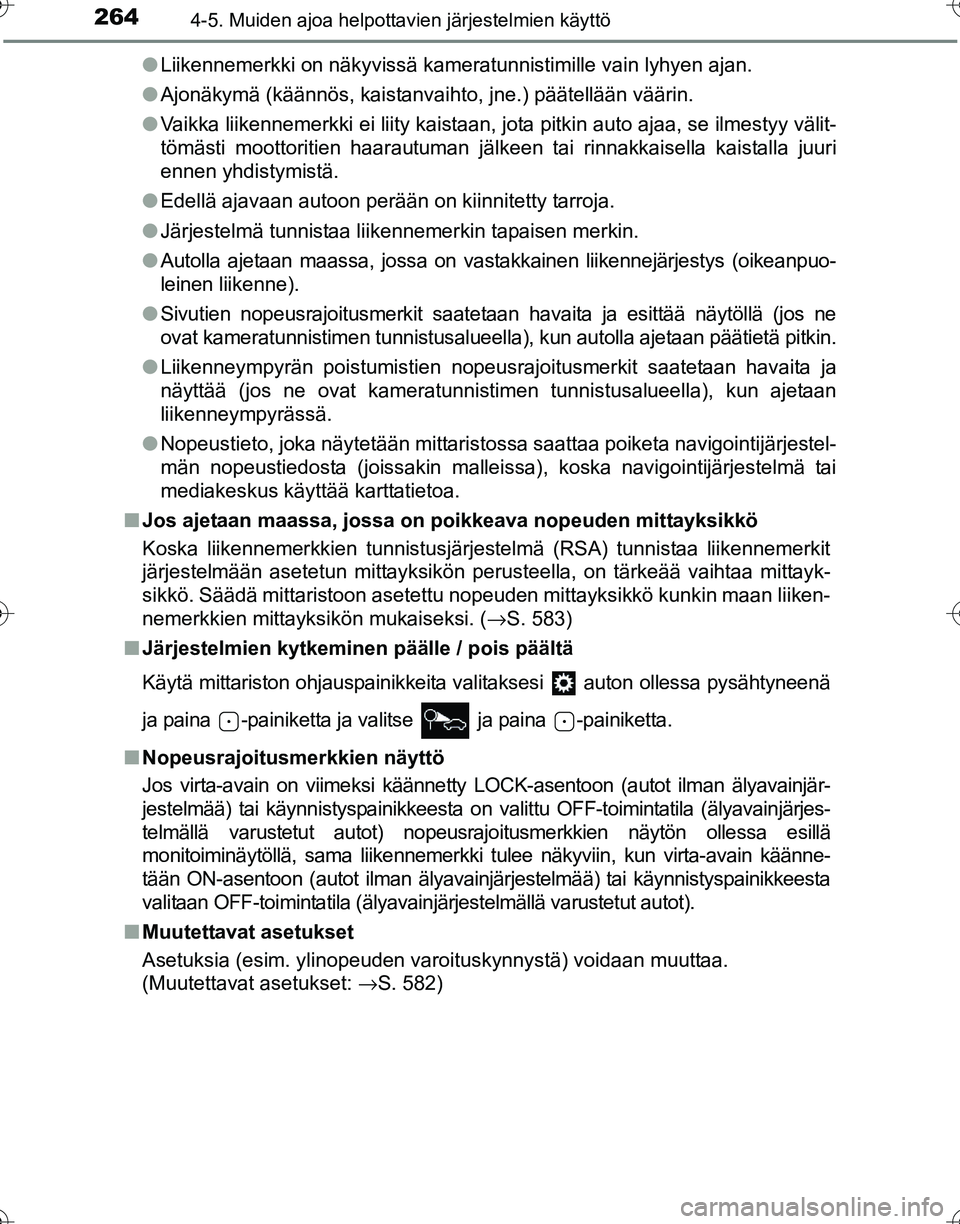

Liikennemerkki on näkyvissä kameratunnistimille vain lyhyen ajan.
● Ajonäkymä (käännös, kaistanvaihto, jne.) päätellään väärin.
● Vaikka liikennemerkki ei liity kaistaan, jota pitkin auto ajaa, se ilmestyy välit-
tömästi moottoritien haarautuman jälkeen tai rinnakkaisella kaistalla juuri
ennen yhdistymistä.
● Edellä ajavaan autoon perään on kiinnitetty tarroja.
● Järjestelmä tunnistaa liikennemerkin tapaisen merkin.
● Autolla ajetaan maassa, jossa on vastakkainen liikennejärjestys (oikeanpuo-
leinen liikenne).
● Sivutien nopeusrajoitusmerkit saatetaan havaita ja esittää näytöllä (jos ne
ovat kameratunnistimen tunnistusalueella), kun autolla ajetaan päätietä pitkin.
● Liikenneympyrän poistumistien nopeusrajoitusmerkit saatetaan havaita ja
näyttää (jos ne ovat kameratunnistimen tunnistusalueella), kun ajetaan
liikenneympyrässä.
● Nopeustieto, joka näytetään mittaristossa saattaa poiketa navigointijärjestel-
män nopeustiedosta (joissakin malleissa), koska navigointijärjestelmä tai
mediakeskus käyttää karttatietoa.
■ Jos ajetaan maassa, jossa on poikkeava nopeuden mittayksikkö
Koska liikennemerkkien tunnistusjärjestelmä (RSA) tunnistaa liikennemerkit
järjestelmään asetetun mittayksikön perusteella, on tärkeää vaihtaa mittayk-
sikkö. Säädä mittaristoon asetettu nopeuden mittayksikkö kunkin maan liiken-
nemerkkien mittayksikön mukaiseksi. ( →S. 583)
■ Järjestelmien kytkeminen päälle / pois päältä
Käytä mittariston ohjauspainikkeita valitaksesi auton ollessa pysähtyneenä
ja paina -painiketta ja valitse ja paina -painiketta.
■ Nopeusrajoitusmerkkien näyttö
Jos virta-avain on viimeksi käännetty LOCK-asentoon (autot ilman älyavainjär-
jestelmää) tai käynnistyspainikkeesta on valittu OFF-toimintatila (älyavainjärjes-
telmällä varustetut autot) nopeusrajoitusmerkkien näytön ollessa esillä
monitoiminäytöllä, sama liikennemerkki tulee näkyviin, kun virta-avain käänne-
tään ON-asentoon (autot ilman älyavainjärjestelmää) tai käynnistyspainikkeesta
valitaan OFF-toimintatila (älyavainjärjestelmällä varustetut autot).
■ Muutettavat asetukset
Asetuksia (esim. ylinopeuden varoituskynnystä) voidaan muuttaa.
(Muutettavat asetukset: →S. 582)
OM0K269FI.book Page 264 Wedne sday, July 27, 2016 6:04 PM

265
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM0K269FI

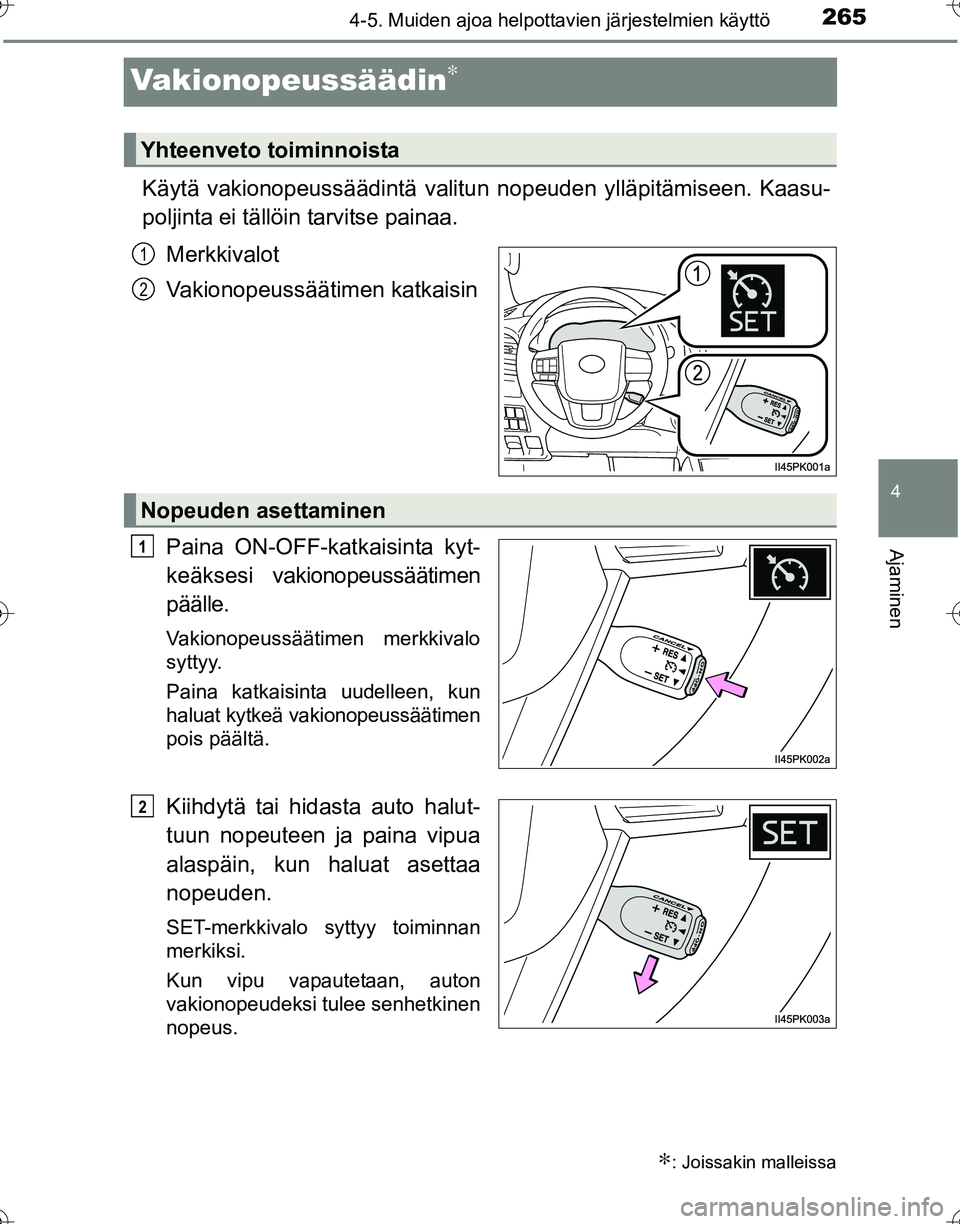

Vakionopeussäädin∗
Käytä vakionopeussäädintä valitun nopeuden ylläpitämiseen. Kaasu-
poljinta ei tällöin tarvitse painaa.
Merkkivalot
Vakionopeussäätimen katkaisin
Paina ON-OFF-kat kaisinta kyt-
keäksesi vakionopeussäätimen
päälle.
Vakionopeussäätimen merkkivalo
syttyy.
Paina katkaisinta uudelleen, kun
haluat kytkeä vakionopeussäätimen
pois päältä.
Kiihdytä tai hidasta auto halut-
tuun nopeuteen ja paina vipua
alaspäin, kun haluat asettaa
nopeuden.
SET-merkkivalo syttyy toiminnan
merkiksi.
Kun vipu vapautetaan, auton
vakionopeudeksi tulee senhetkinen
nopeus.
∗: Joissakin malleissa
Yhteenveto toiminnoista
1
2
Nopeuden asettaminen
1
2
OM0K269FI.book Page 265 Wedne sday, July 27, 2016 6:04 PM

2664-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI

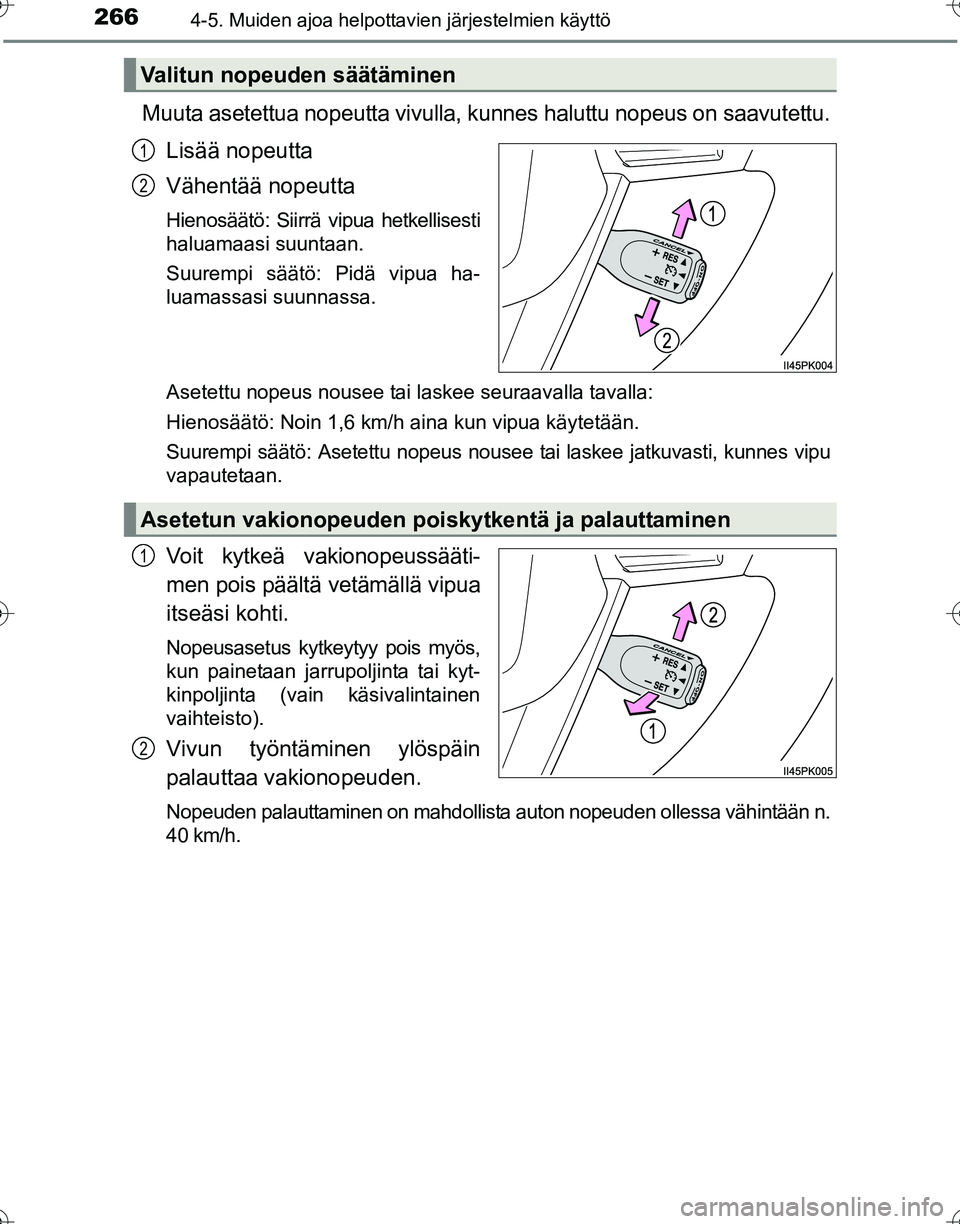

Muuta asetettua nopeutta vivulla, kunnes haluttu nopeus on saavutettu.Lisää nopeutta
Vähentää nopeutta
Hienosäätö: Siirrä vipua hetkellisesti
haluamaasi suuntaan.
Suurempi säätö: Pidä vipua ha-
luamassasi suunnassa.
Asetettu nopeus nousee tai laskee seuraavalla tavalla:
Hienosäätö: Noin 1,6 km/h aina kun vipua käytetään.
Suurempi säätö: Asetettu nopeus nousee tai laskee jatkuvasti, kunnes vipu
vapautetaan.
Voit kytkeä vakionopeussääti-
men pois päältä vetämällä vipua
itseäsi kohti.
Nopeusasetus kytkeytyy pois myös,
kun painetaan jarrupoljinta tai kyt-
kinpoljinta (vain käsivalintainen
vaihteisto).
Vivun työntäminen ylöspäin
palauttaa vakionopeuden.
Nopeuden palauttaminen on mahdollista auton nopeuden ollessa vähintään n.
40 km/h.
Valitun nopeuden säätäminen
1
2
Asetetun vakionopeuden poiskytkentä ja palauttaminen
1
2
OM0K269FI.book Page 266 Wedne sday, July 27, 2016 6:04 PM

2674-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI

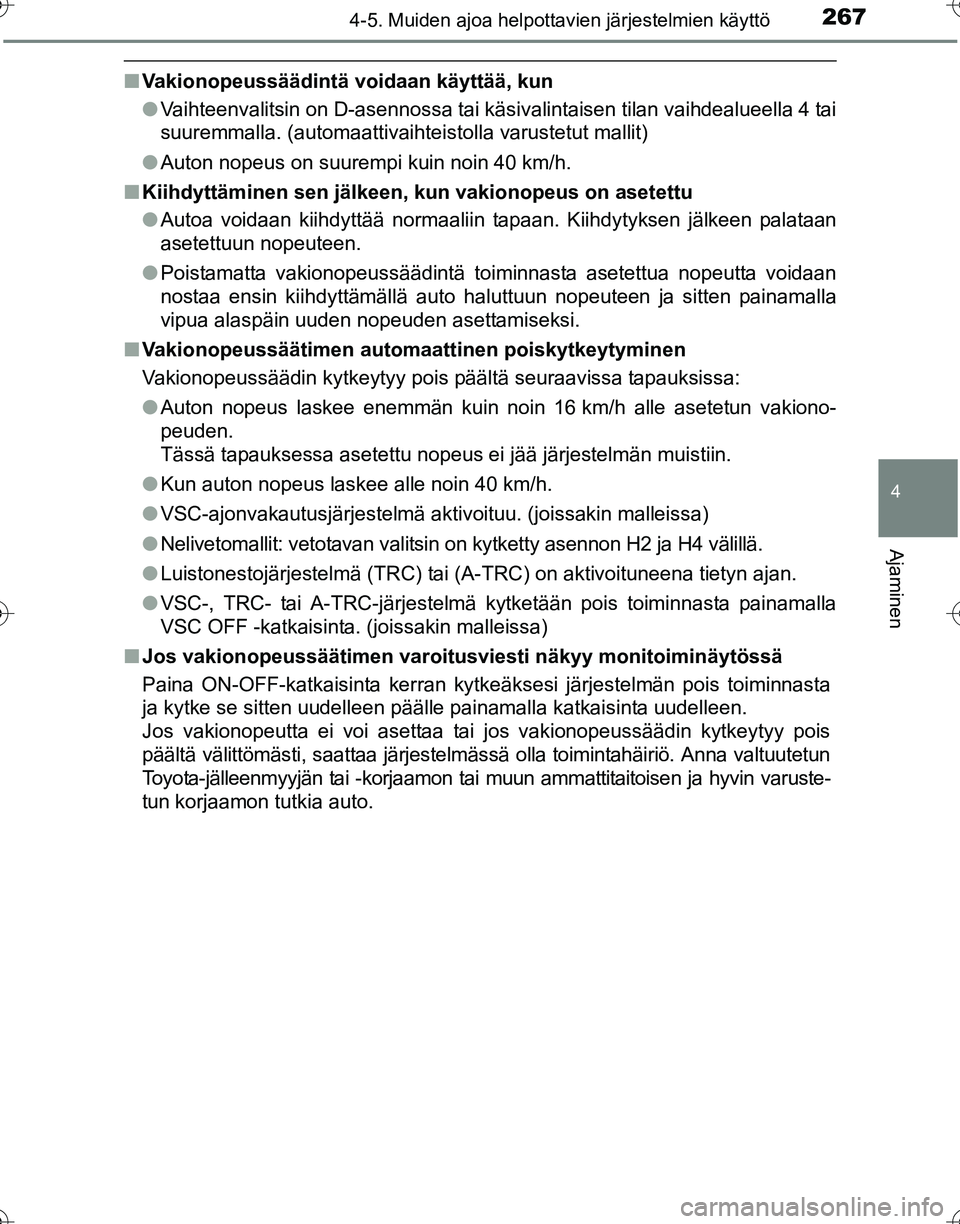

■Vakionopeussäädintä voidaan käyttää, kun
●Vaihteenvalitsin on D-asennossa tai käsivalintaisen tilan vaihdealueella 4 tai
suuremmalla. (automaattivaih teistolla varustetut mallit)
● Auton nopeus on suurempi kuin noin 40 km/h.
■ Kiihdyttäminen sen jälkeen, kun vakionopeu s on asetettu
● Autoa voidaan kiihdyttää normaaliin tapaan. Kiihdytyksen jälkeen palataan
asetettuun nopeuteen.
● Poistamatta vakionopeussäädintä toiminnasta asetettua nopeutta voidaan
nostaa ensin kiihdyttämällä auto haluttuun nopeuteen ja sitten painamalla
vipua alaspäin uuden nopeuden asettamiseksi.
■ Vakionopeussäätimen automaattinen poiskytkeytyminen
Vakionopeussäädin kytkeytyy pois päältä seuraavissa tapauksissa:
●Auton nopeus laskee enemmän kuin noin 16 km/h alle asetetun vakiono-
peuden.
Tässä tapauksessa asetettu nopeus ei jää järjestelmän muistiin.
● Kun auton nopeus laskee alle noin 40 km/h.
● VSC-ajonvakautusjärjestelmä aktivoituu. (joissakin malleissa)
● Nelivetomallit: vetotavan valitsin on kytketty asennon H2 ja H4 välillä.
● Luistonestojärjestelmä (TRC) tai (A-TRC) on aktivoituneena tietyn ajan.
● VSC-, TRC- tai A-TRC-järjestelmä kytketään pois toiminnasta painamalla
VSC OFF -katkaisinta. (joissakin malleissa)
■ Jos vakionopeussäätimen varoitusviesti näkyy monitoiminäytössä
Paina ON-OFF-katkaisinta kerran kytkeäksesi järjestelmän pois toiminnasta
ja kytke se sitten uudelleen päälle painamalla katkaisinta uudelleen.
Jos vakionopeutta ei voi asettaa tai jos vakionopeussäädin kytkeytyy pois
päältä välittömästi, saattaa järjestelmässä olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tutkia auto.
OM0K269FI.book Page 267 Wedne sday, July 27, 2016 6:04 PM

2684-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI

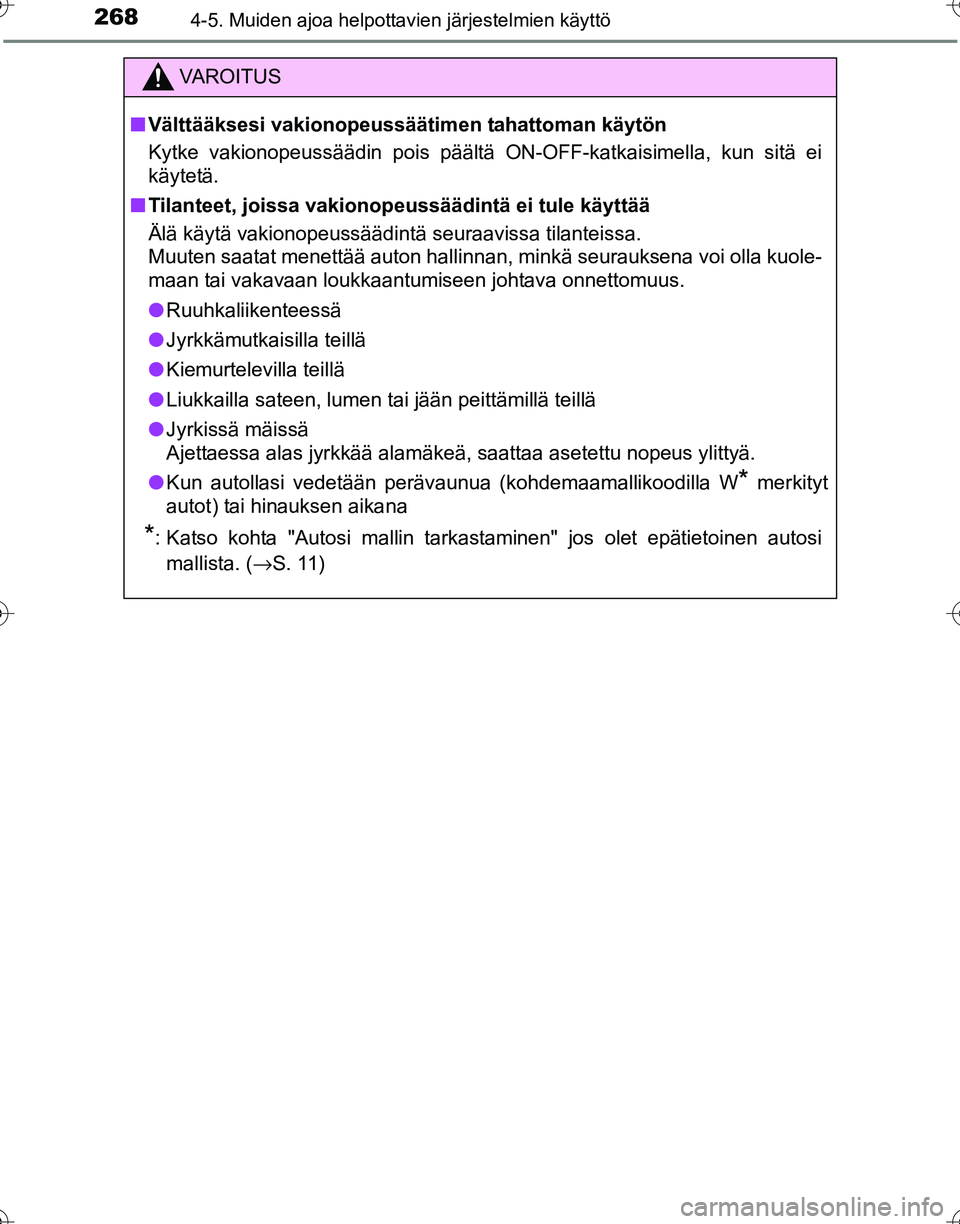

VAROITUS
■Välttääksesi vakionopeussäät imen tahattoman käytön
Kytke vakionopeussäädin pois päältä ON-OFF-katkaisimella, kun sitä ei
käytetä.
■ Tilanteet, joissa vakionopeussäädintä ei tule käyttää
Älä käytä vakionopeussäädintä seuraavissa tilanteis\
sa.
Muuten saatat menettää auton hallinnan, minkä seurauksena voi olla kuole-
maan tai vakavaan loukkaantumiseen johtava onnettomuus.
● Ruuhkaliikenteessä
● Jyrkkämutkaisilla teillä
● Kiemurtelevilla teillä
● Liukkailla sateen, lumen tai jään peittämillä teillä
● Jyrkissä mäissä
Ajettaessa alas jyrkkää alamäkeä, saattaa asetettu nopeus ylittyä.
● Kun autollasi vedetään perävaunua (kohdemaamallikoodilla W
* merkityt
autot) tai hinauksen aikana
*: Katso kohta "Autosi mallin tarkastaminen" jos olet epätietoinen autosi
mallista. ( →S. 11)
OM0K269FI.book Page 268 Wedne sday, July 27, 2016 6:04 PM

269
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM0K269FI

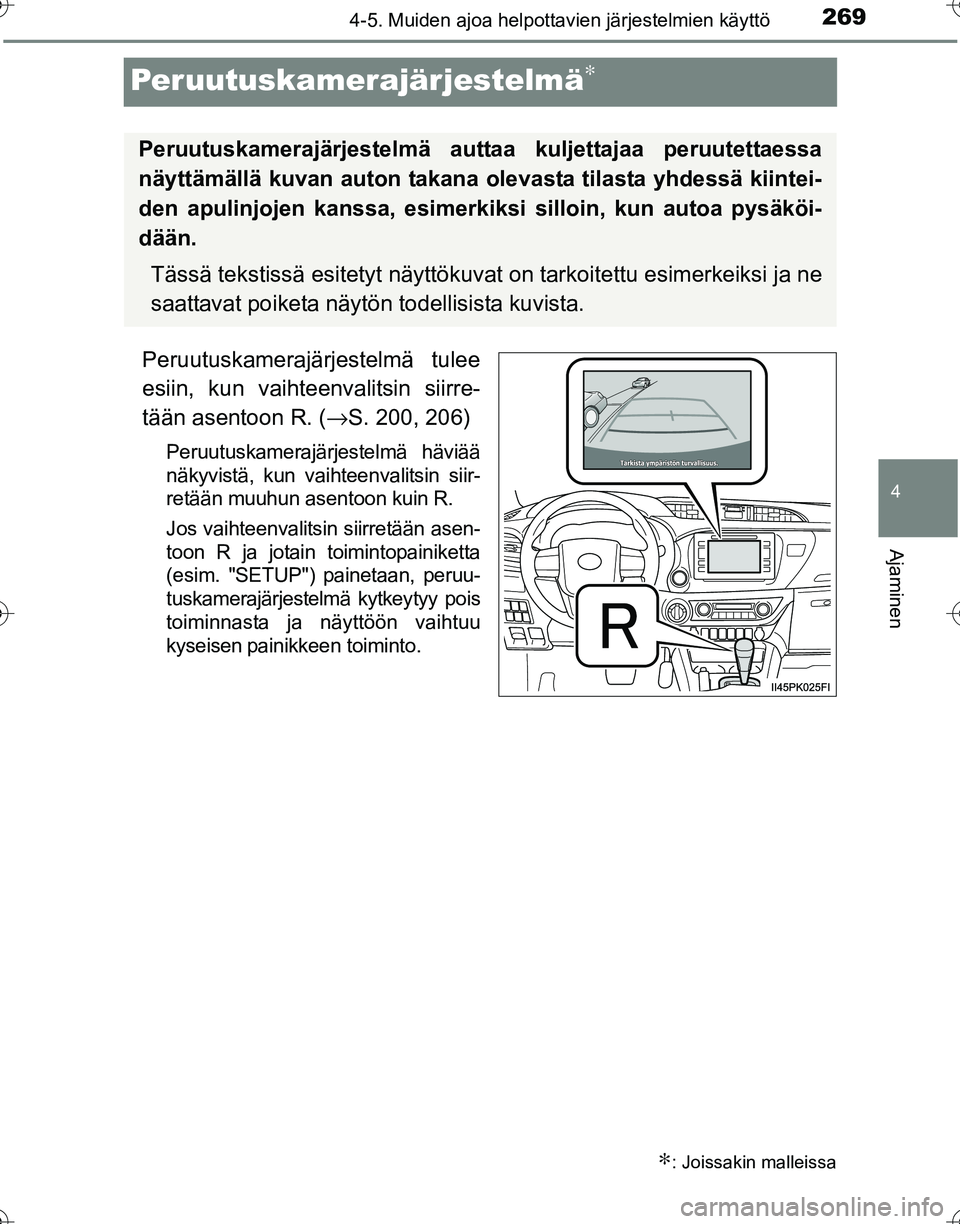

Peruutuskamerajärjestelmä∗
Peruutuskamerajärjestelmä tulee
esiin, kun vaihteenvalitsin siirre-
tään asentoon R. (→S. 200, 206)
Peruutuskamerajärjestelmä häviää
näkyvistä, kun vaihteenvalitsin siir-
retään muuhun asentoon kuin R.
Jos vaihteenvalitsin siirretään asen-
toon R ja jotain toimintopainiketta
(esim. "SETUP") painetaan, peruu-
tuskamerajärjestelmä kytkeytyy pois
toiminnasta ja näyttöön vaihtuu
kyseisen painikkeen toiminto.
∗: Joissakin malleissa
Peruutuskamerajärjestelmä auttaa kuljettajaa peruutettaessa
näyttämällä kuvan auton takana olevasta tilasta yhdessä kiintei-
den apulinjojen kanssa, esimerkiksi silloin, kun autoa pysäköi-
dään.
Tässä tekstissä esitetyt näyttökuvat on tarkoitettu esimerkeiksi ja ne
saattavat poiketa näytön todellisista kuvista.
OM0K269FI.book Page 269 Wedne sday, July 27, 2016 6:04 PM

2704-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI■
Näytön kuvaus
XAutot ilman älyavainjärjestelmää
Peruutuskamerajärjestelmän näyttö ilmestyy, jos vaihteenvalitsin
siirretään asentoon R, virta- avaimen ollessa ON-asennossa.
XÄlyavainjärjestelmällä varustetut autot
Peruutuskamerajärjestelmän näyttö ilmestyy, jos vaihteenvalitsin
siirretään asentoon R käynnistyspa inikkeen ollessa IGNITION ON -
toimintatilassa.
Auton leveyttä osoittava linja
Linja osoittaa ajolinjan, kun autoa peruutetaan suoraan taaksepäin.
Näytetty leveys on leveämpi kuin auton todellinen leveys.
Auton keskiviivaa osoittava linja
Tämä linja osoittaa arvioitua auton keskilinjaa maassa.
Etäisyyslinja (punainen)
Linja osoittaa etäisyyttä auton takana, kohtaa, joka on noin 0,5 m päässä
puskurin reunasta.
Etäisyyslinja (sininen)
Linja osoittaa etäisyyttä auton takana, kohtaa, joka on noin 1 m päässä
puskurin reunasta.
Peruutuskamerajärjestelmän käyttö
1
2
3
4
OM0K269FI.book Page 270 Wedne sday, July 27, 2016 6:04 PM
