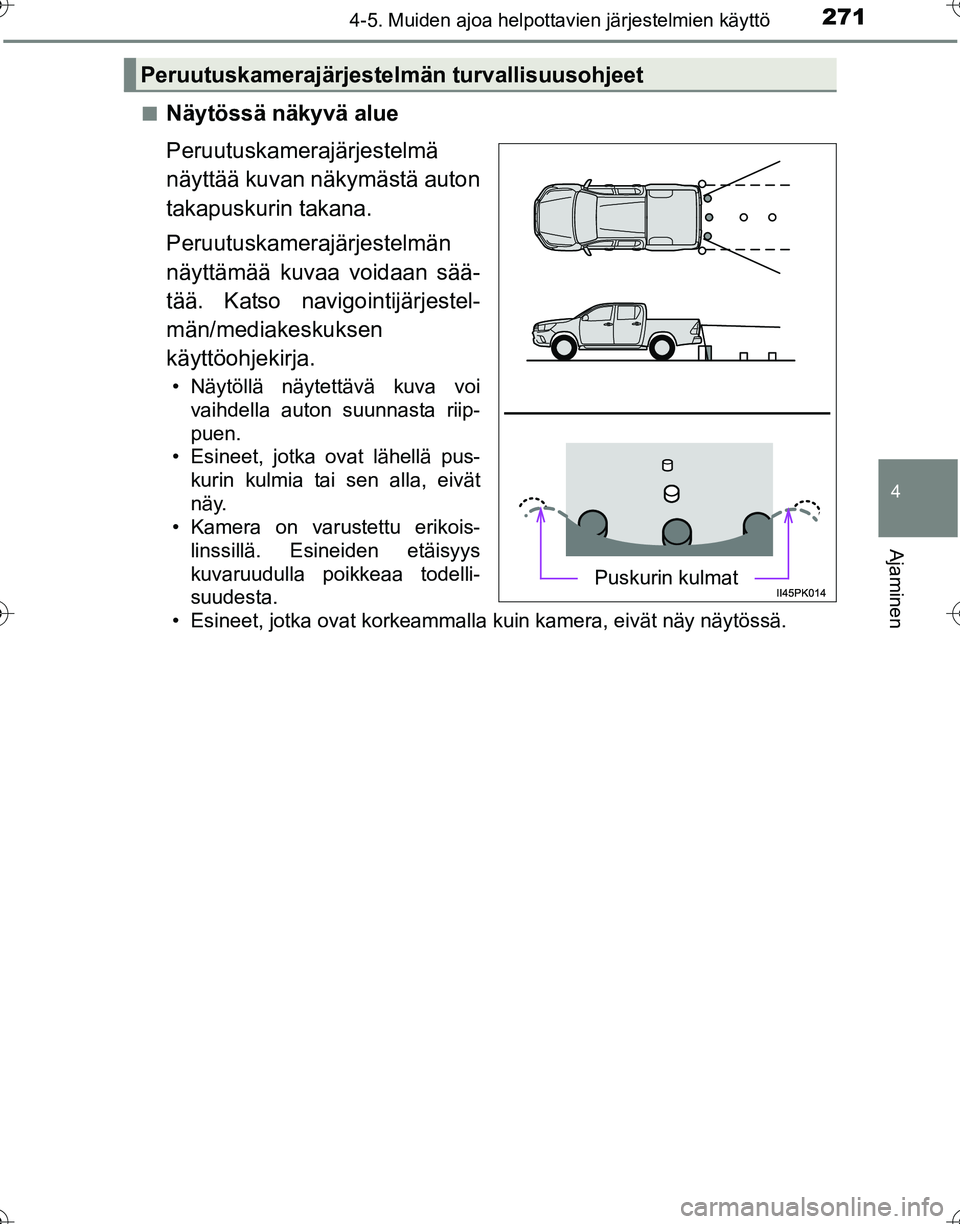

Page 271 of 610

2714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI■
Näytössä näkyvä alue
Peruutuskamerajärjestelmä
näyttää kuvan näkymästä auton
takapuskurin takana.
Peruutuskamerajärjestelmän
näyttämää kuvaa voidaan sää-
tää. Katso navigointijärjestel-
män/mediakeskuksen
käyttöohjekirja.
• Näytöllä näytettävä kuva voi
vaihdella auton suunnasta riip-
puen.
• Esineet, jotka ovat lähellä pus-
kurin kulmia tai sen alla, eivät
näy.
• Kamera on varustettu erikois-
linssillä. Esineiden etäisyys
kuvaruudulla poikkeaa todelli-
suudesta.
• Esineet, jotka ovat korkeammalla kuin kamera, eivät näy näytössä.
Peruutuskamerajärjestelmän turvallisuusohjeet
Puskurin kulmat
OM0K269FI.book Page 271 Wedne sday, July 27, 2016 6:04 PM

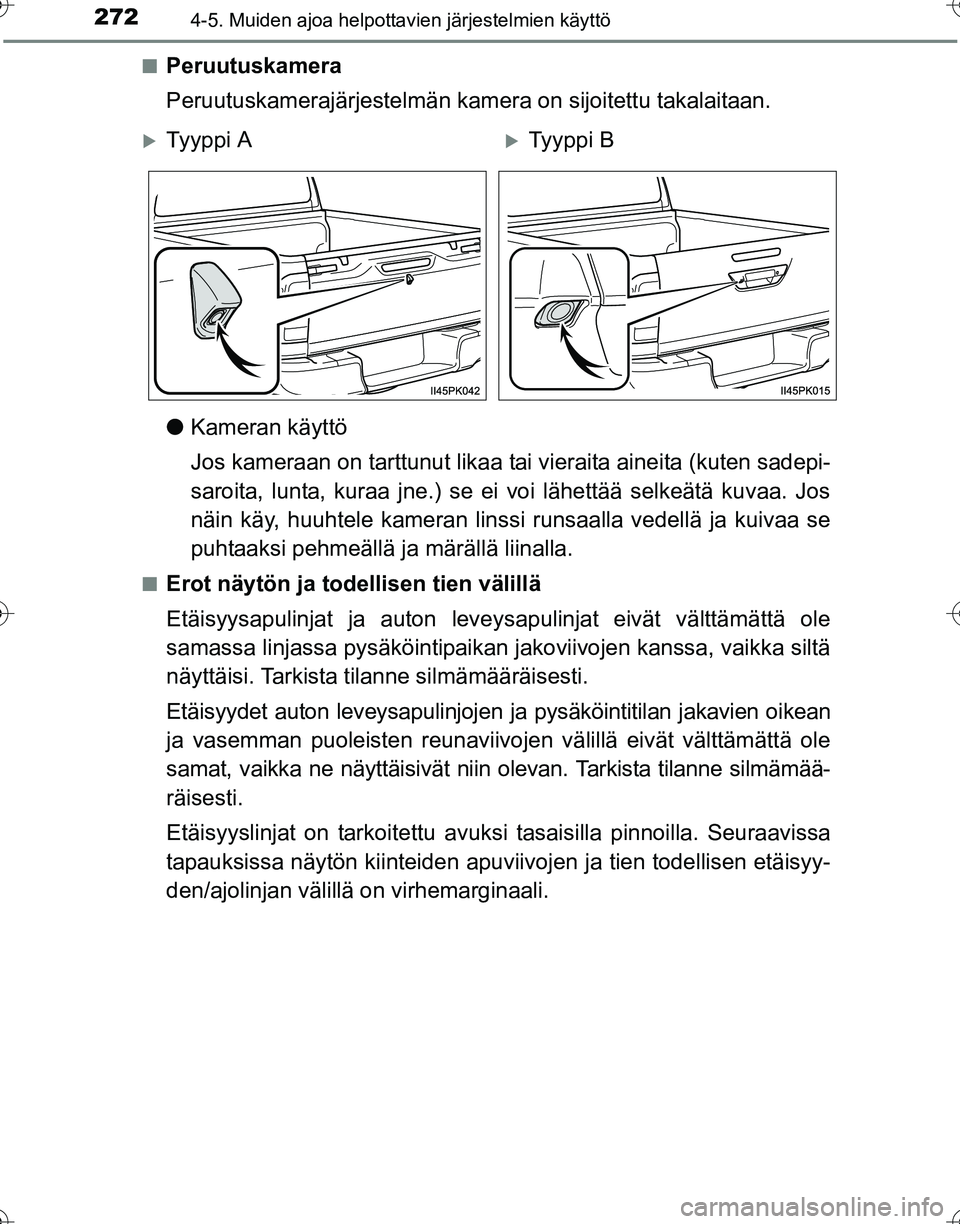

Page 272 of 610

2724-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI■
Peruutuskamera
Peruutuskamerajärjestelmän kamera on sijoitettu takalaitaan.
●
Kameran käyttö
Jos kameraan on tarttunut likaa tai vieraita aineita (kuten sadepi-
saroita, lunta, kuraa jne.) se ei voi lähettää selkeätä kuvaa. Jos
näin käy, huuhtele kameran linssi runsaalla vedellä ja kuivaa se
puhtaaksi pehmeällä ja märällä liinalla.
■Erot näytön ja todellisen tien välillä
Etäisyysapulinjat ja auton leveys apulinjat eivät välttämättä ole
samassa linjassa pysäköintipaikan jakoviivojen kanssa, vaikka siltä
näyttäisi. Tarkista t ilanne silmämääräisesti.
Etäisyydet auton leveysapulinjojen ja pysäköintitilan jakavien oikean
ja vasemman puoleisten reunaviiv ojen välillä eivät välttämättä ole
samat, vaikka ne näyttäisivät niin olevan. Tarkista tilanne silmämää-
räisesti.
Etäisyyslinjat on tarkoitettu avuk si tasaisilla pinnoilla. Seuraavissa
tapauksissa näytön kiinteiden apuv iivojen ja tien todellisen etäisyy-
den/ajolinjan välillä on virhemarginaali.
XTy y p p i A XTy y p p i B
OM0K269FI.book Page 272 Wedne sday, July 27, 2016 6:04 PM

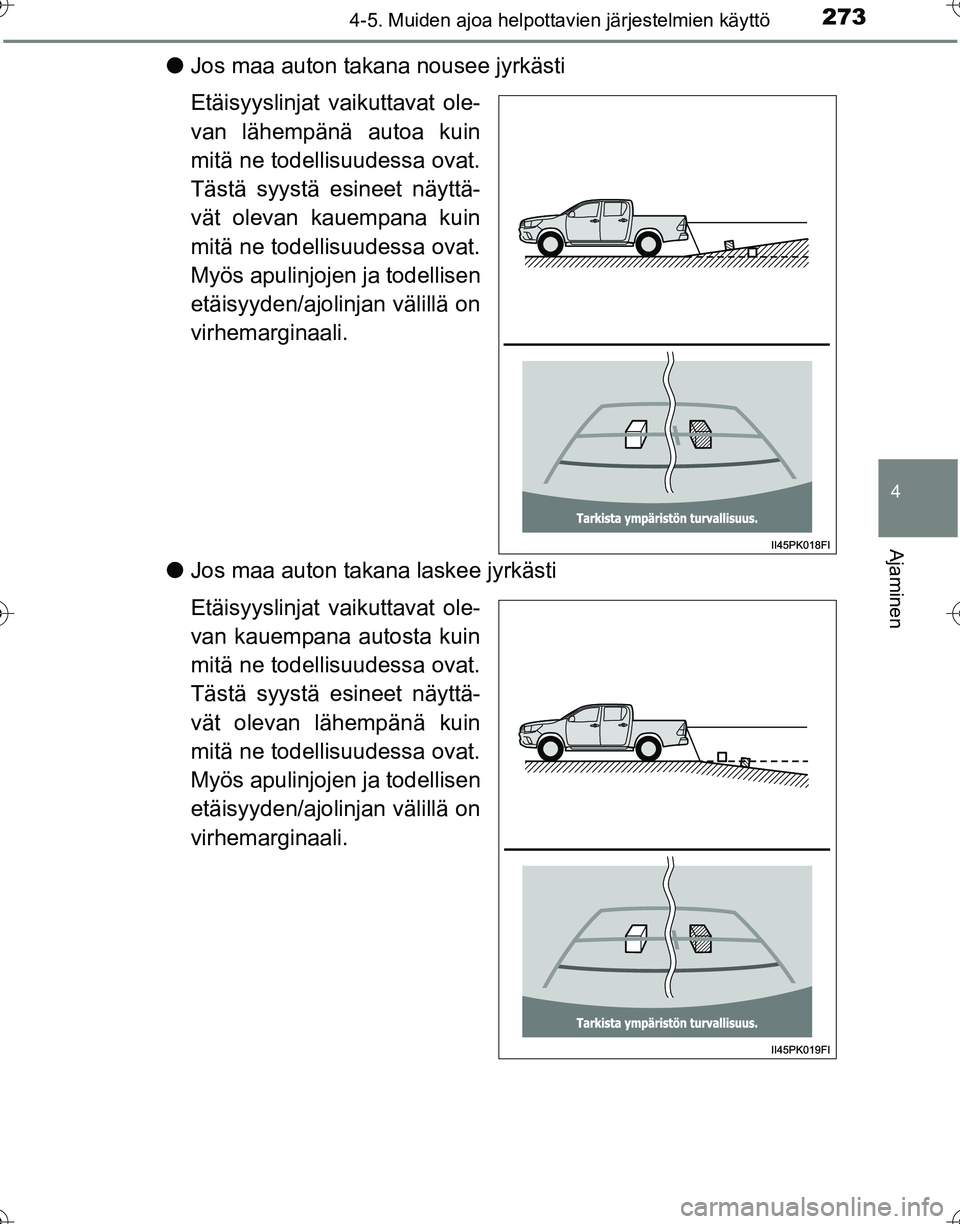

Page 273 of 610

2734-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI
●Jos maa auton takana nousee jyrkästi
Etäisyyslinjat vaikuttavat ole-
van lähempänä autoa kuin
mitä ne todellisuudessa ovat.
Tästä syystä esineet näyttä-
vät olevan kauempana kuin
mitä ne todellisuudessa ovat.
Myös apulinjojen ja todellisen
etäisyyden/ajolinjan välillä on
virhemarginaali.
● Jos maa auton takana laskee jyrkästi
Etäisyyslinjat vaikuttavat ole-
van kauempana autosta kuin
mitä ne todellisuudessa ovat.
Tästä syystä esineet näyttä-
vät olevan lähempänä kuin
mitä ne todellisuudessa ovat.
Myös apulinjojen ja todellisen
etäisyyden/ajolinjan välillä on
virhemarginaali.
OM0K269FI.book Page 273 Wedne sday, July 27, 2016 6:04 PM
Page 274 of 610

2744-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI
●Jos auton jokin osa on painunut
Jos matkustajien paino tai
kuorman jakautuminen saa
auton painumaan, näytön
kiinteät apulinjat poikkeavat
todellisesta etäisyydestä ja
ajolinjasta.
■Kun lähestyt kolmiulotteisia esineitä
Etäisyysapulinjat esitetään tasapint aisten kohteiden mukaan (esi-
merkiksi tien pinta). Kolmiulotteisten esineiden (esimerkiksi ajoneu-
vojen) paikkaa ei voi määritellä auton leveysapulinjojen ja
etäisyyslinjojen avulla. Kun lähestyt kolmiulotteista esinettä, jossa on
ulkoneva osa (esim. kuorma-auton lava), ota huomioon seuraavat
seikat.
● Auton leveysapulinjat
Tarkista silmämääräisesti ym-
päristö ja alue auton takana.
Kuvassa esitetyssä tapauk-
sessa kuorma-auto näyttää
olevan leveysapulinjojen ulko-
puolella, eikä auto vaikuta osu-
van kuorma-autoon. Kuorma-
auton takaosa voi kuitenkin
itse asiassa ylittää auton
leveysapulinja t. Todellisessa
tilanteessa, jos peruutat opas-
tuksen mukaisesti auton le-
veysapulinjojen perusteella,
autosi saattaa osua kuorma-
autoon.
Virhemarginaali
OM0K269FI.book Page 274 Wedne sday, July 27, 2016 6:04 PM

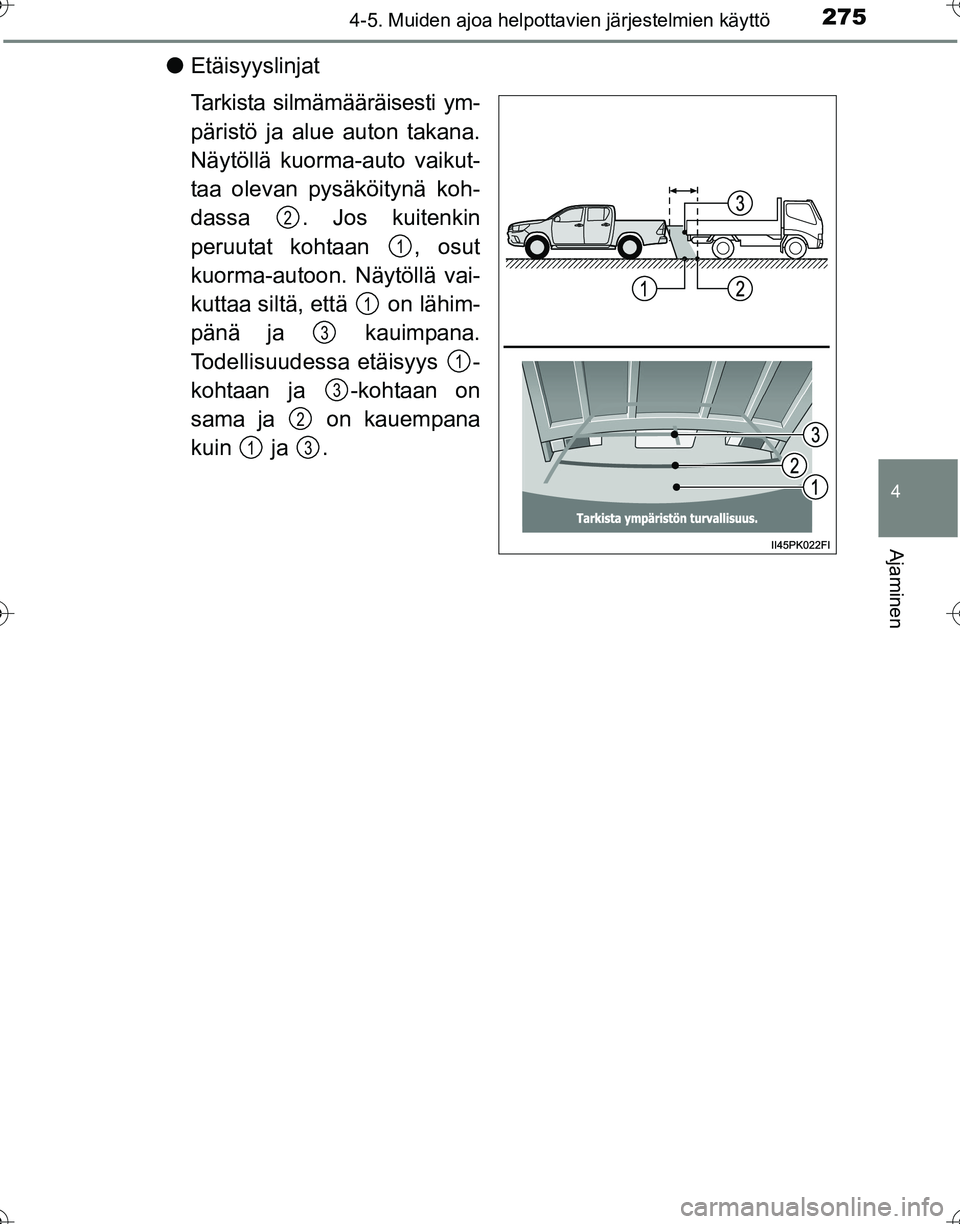

Page 275 of 610

2754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI
●Etäisyyslinjat
Tarkista silmämääräisesti ym-
päristö ja alue auton takana.
Näytöllä kuorma-auto vaikut-
taa olevan pysäköitynä koh-
dassa . Jos kuitenkin
peruutat kohtaan , osut
kuorma-autoon. Näytöllä vai-
kuttaa siltä, että on lähim-
pänä ja kauimpana.
Todellisuudessa etäisyys -
kohtaan ja -kohtaan on
sama ja on kauempana
kuin ja .
2
1
1
3
1
3
2
13
OM0K269FI.book Page 275 Wedne sday, July 27, 2016 6:04 PM

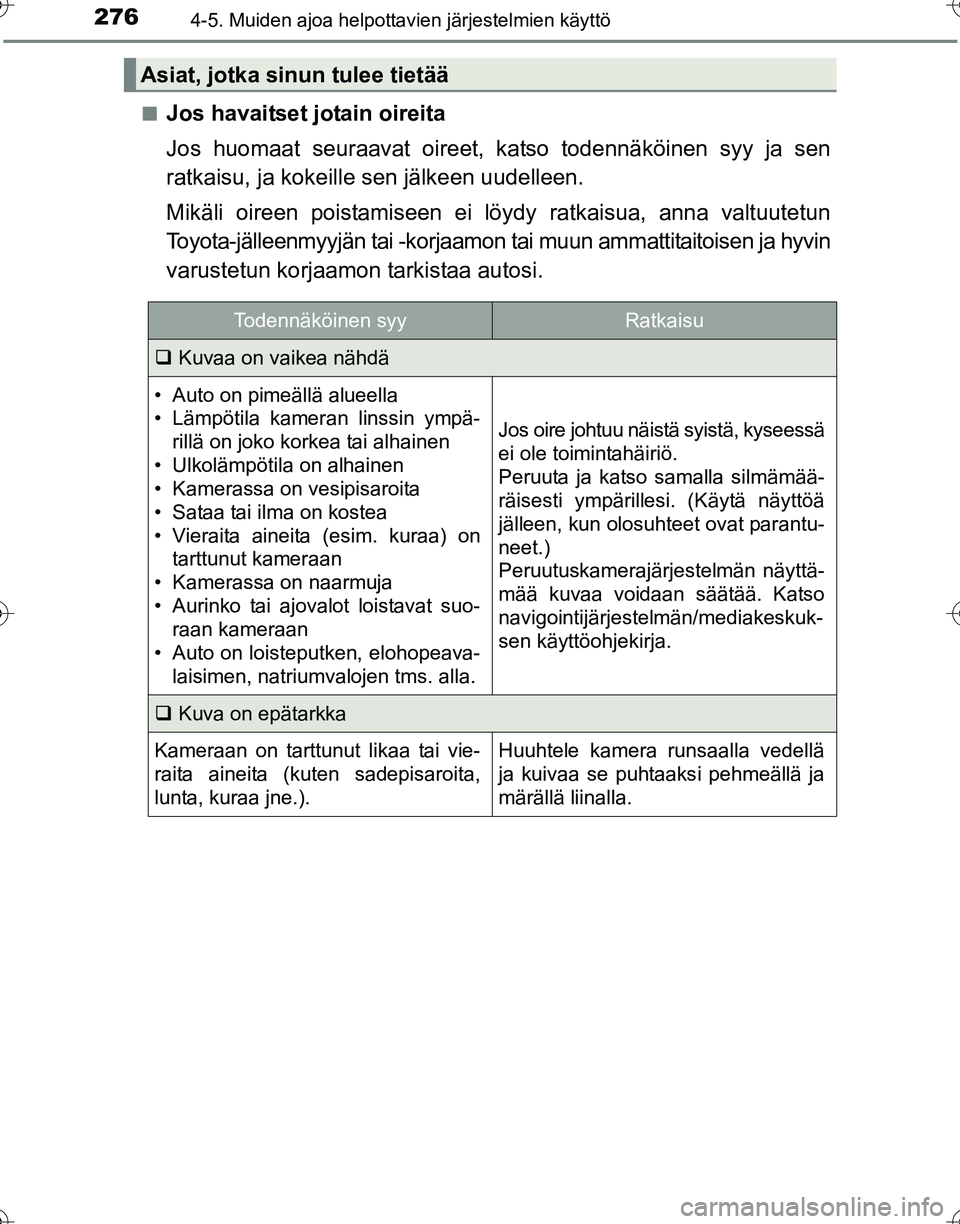

Page 276 of 610

2764-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI■
Jos havaitset jotain oireita
Jos huomaat seuraavat oireet, katso todennäköinen syy ja sen
ratkaisu, ja kokeille sen jälkeen uudelleen.
Mikäli oireen poistamiseen ei lö
ydy ratkaisua, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tarkistaa autosi.
Asiat, jotka sinun tulee tietää
Todennäköinen syyRatkaisu
Kuvaa on vaikea nähdä
• Auto on pimeällä alueella
• Lämpötila kameran linssin ympä-
rillä on joko korkea tai alhainen
• Ulkolämpötila on alhainen
• Kamerassa on vesipisaroita
• Sataa tai ilma on kostea
• Vieraita aineita (esim. kuraa) on tarttunut kameraan
• Kamerassa on naarmuja
• Aurinko tai ajovalot loistavat suo- raan kameraan
• Auto on loisteputken, elohopeava- laisimen, natriumvalojen tms. alla.
Jos oire johtuu näistä syistä, kyseessä
ei ole toimintahäiriö.
Peruuta ja katso samalla silmämää-
räisesti ympärillesi. (Käytä näyttöä
jälleen, kun olosuhteet ovat parantu-
neet.)
Peruutuskamerajärjestelmän näyttä-
mää kuvaa voidaan säätää. Katso
navigointijärjestelmän/mediakeskuk-
sen käyttöohjekirja.
Kuva on epätarkka
Kameraan on tarttunut likaa tai vie-
raita aineita (kuten sadepisaroita,
lunta, kuraa jne.).Huuhtele kamera runsaalla vedellä
ja kuivaa se puhtaaksi pehmeällä ja
märällä liinalla.
OM0K269FI.book Page 276 Wedne sday, July 27, 2016 6:04 PM

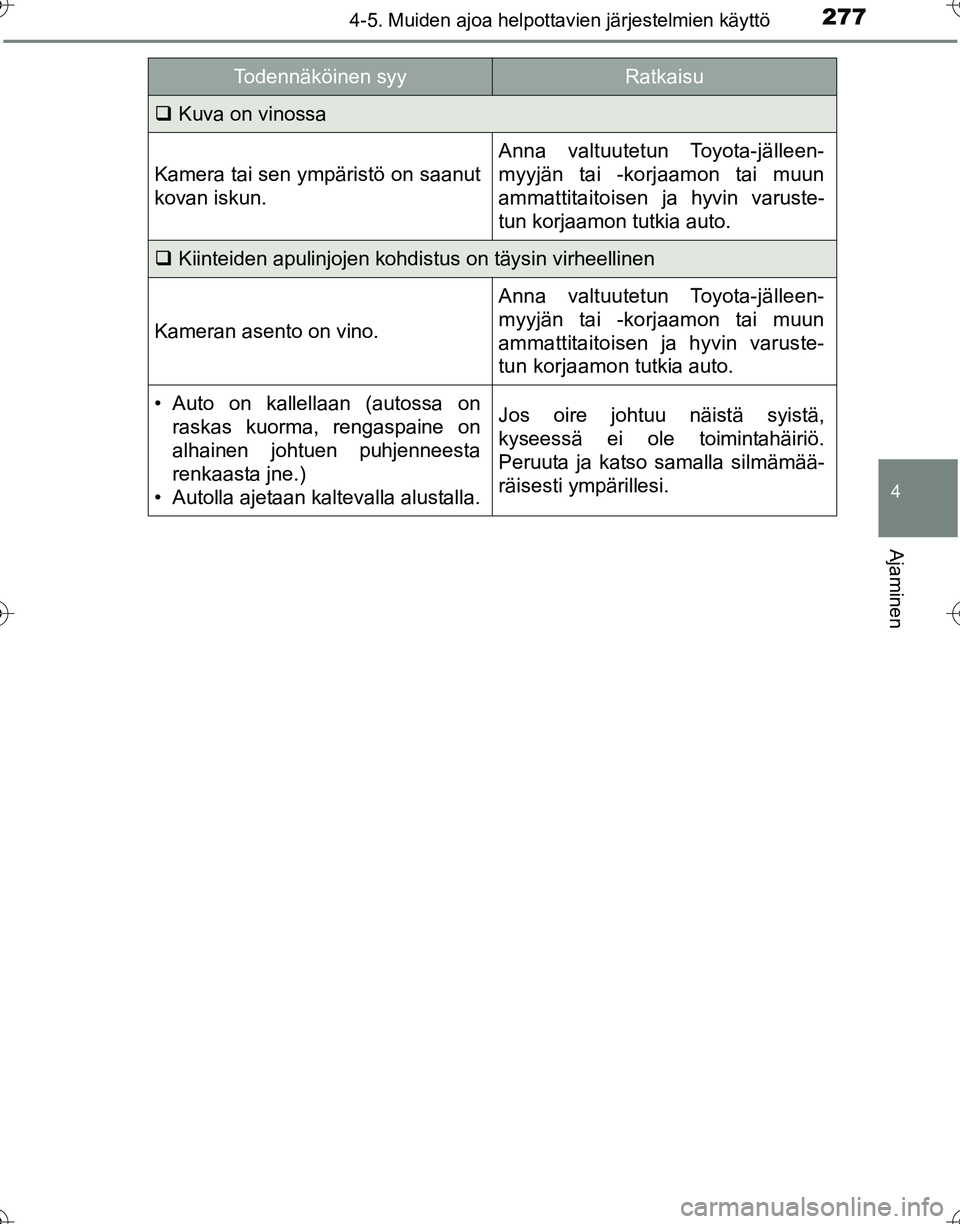

Page 277 of 610

2774-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI
Kuva on vinossa
Kamera tai sen ympäristö on saanut
kovan iskun.
Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varuste-
tun korjaamon tutkia auto.
Kiinteiden apulinjojen kohdistus on täysin virheellinen
Kameran asento on vino.
Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varuste-
tun korjaamon tutkia auto.
• Auto on kallellaan (autossa on
raskas kuorma, rengaspaine on
alhainen johtuen puhjenneesta
renkaasta jne.)
• Autolla ajetaan kaltevalla alustalla.Jos oire johtuu näistä syistä,
kyseessä ei ole toimintahäiriö.
Peruuta ja katso samalla silmämää-
räisesti ympärillesi.
Todennäköinen syyRatkaisu
OM0K269FI.book Page 277 Wedne sday, July 27, 2016 6:04 PM

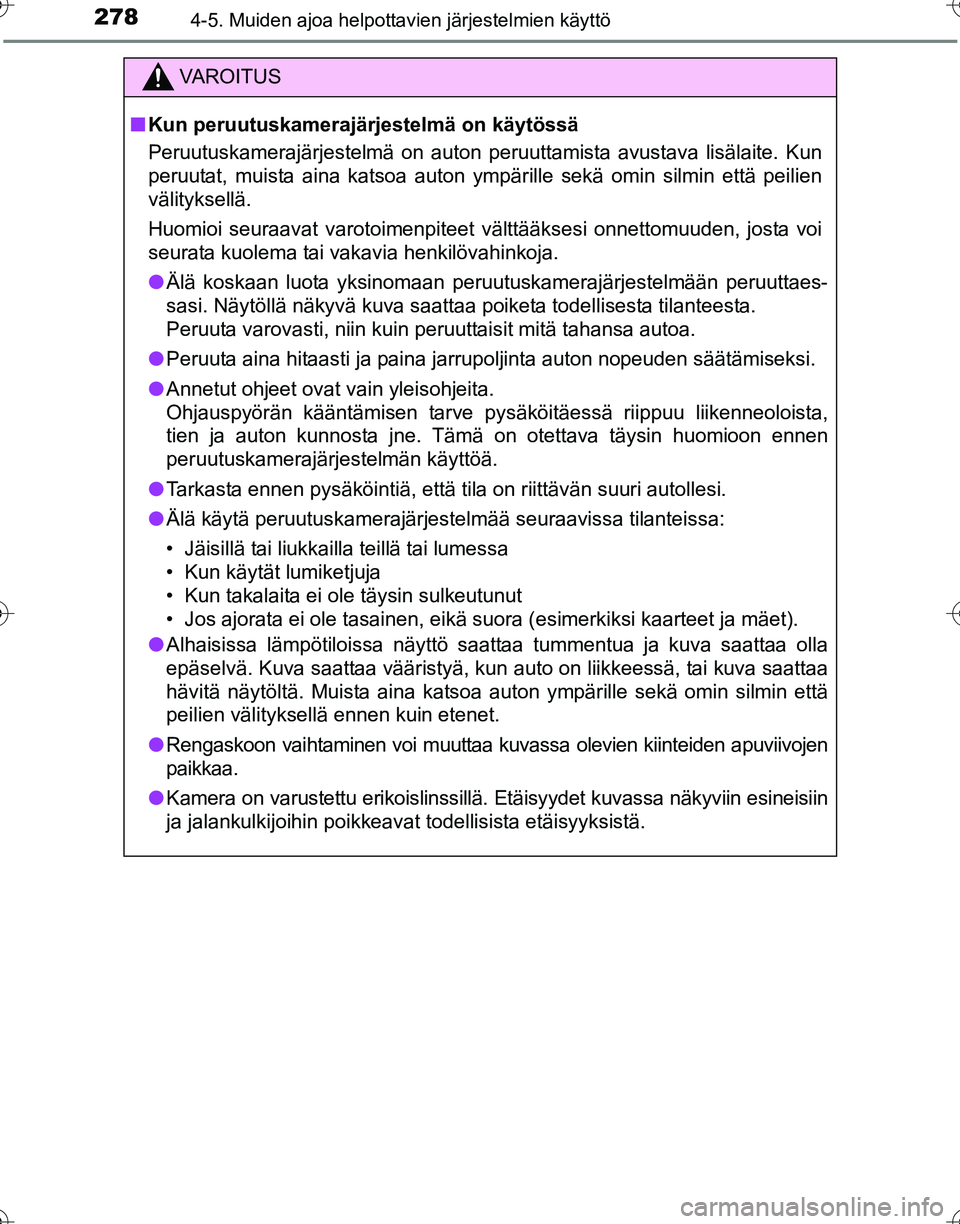

Page 278 of 610

2784-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI
VAROITUS
■Kun peruutuskamerajärjestelmä on käytössä
Peruutuskamerajärjestelmä on auton peruuttamista avustava lisälaite. Kun
peruutat, muista aina katsoa auton ympärille sekä omin silmin että peilien
välityksellä.
Huomioi seuraavat varotoimenpiteet välttääksesi onnettomuuden, josta voi
seurata kuolema tai vakavia henkilövahinkoja.
● Älä koskaan luota yksinomaan peruutuskamerajärjestelmään peruuttaes-
sasi. Näytöllä näkyvä kuva saattaa poiketa todellisesta tilanteesta.
Peruuta varovasti, niin kuin peruuttaisit mitä tahansa autoa.
● Peruuta aina hitaasti ja paina jarrupoljinta auton nopeuden säätämiseksi.
● Annetut ohjeet ovat vain yleisohjeita.
Ohjauspyörän kääntämisen tarve pysäköitäessä riippuu liikenneoloista,
tien ja auton kunnosta jne. Tämä on otettava täysin huomioon ennen
peruutuskamerajärjestelmän käyttöä.
● Tarkasta ennen pysäköintiä, että tila on riittävän suuri autollesi.
● Älä käytä peruutuskamerajärjestelmää seuraavissa ti\
lanteissa:
• Jäisillä tai liukkailla teillä tai lumessa
• Kun käytät lumiketjuja
• Kun takalaita ei ole täysin sulkeutunut
• Jos ajorata ei ole tasainen, eikä suora (esimerkiksi kaarteet ja mäet).
● Alhaisissa lämpötiloissa näyttö saattaa tummentua ja kuva saattaa olla
epäselvä. Kuva saattaa vääristyä, kun auto on liikkeessä, tai kuva saattaa
hävitä näytöltä. Muista aina katsoa auton ympärille sekä omin silmin että
peilien välityksellä ennen kuin etenet.
● Rengaskoon vaihtaminen voi muuttaa kuvassa olevien kiinteiden apuviivojen
paikkaa.
● Kamera on varustettu erikoislinssillä. Etäisyydet kuvassa näkyviin esineisiin
ja jalankulkijoihin poikkeavat todellisista etäisyyksistä.
OM0K269FI.book Page 278 Wedne sday, July 27, 2016 6:04 PM

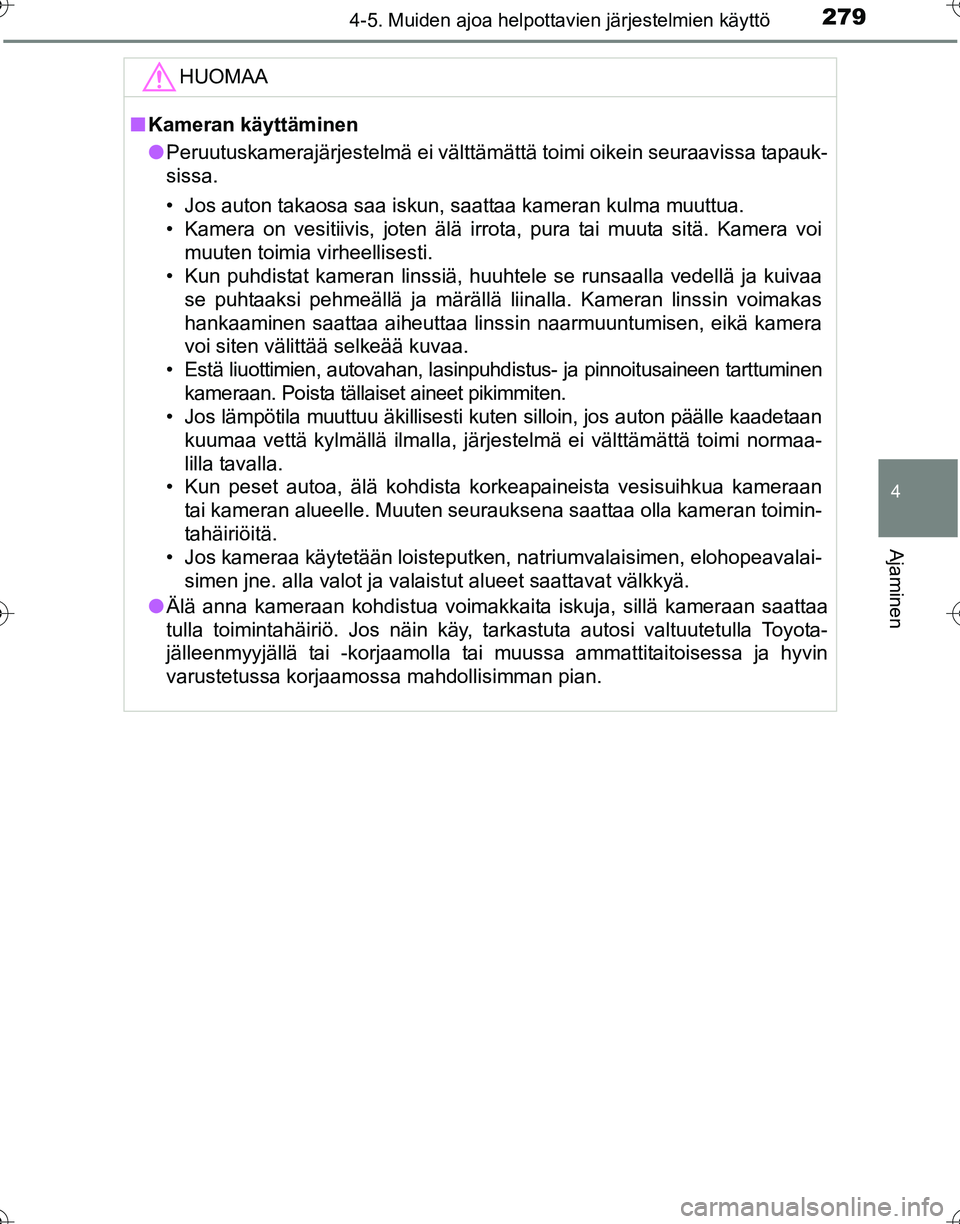

Page 279 of 610

2794-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM0K269FI
HUOMAA
■Kameran käyttäminen
● Peruutuskamerajärjestelmä ei välttämättä toimi oikein seuraavissa tapauk-
sissa.
• Jos auton takaosa saa iskun, saattaa kameran kulma muuttua.
• Kamera on vesitiivis, joten älä irrota, pura tai muuta sitä. Kamera voi
muuten toimia virheellisesti.
• Kun puhdistat kameran linssiä, huuhtele se runsaalla vedellä ja kuivaa
se puhtaaksi pehmeällä ja märällä liinalla. Kameran linssin voimakas
hankaaminen saattaa aiheuttaa linssin naarmuuntumisen, eikä kamera
voi siten välittää selkeää kuvaa.
• Estä liuottimien, autovahan, lasinpuhdistus- ja pinnoitusaineen tarttuminen kameraan. Poista tällaiset aineet pikimmiten.
• Jos lämpötila muuttuu äkillisesti kut en silloin, jos auton päälle kaadetaan
kuumaa vettä kylmällä ilmalla, järjestelmä ei välttämättä toimi normaa-
lilla tavalla.
• Kun peset autoa, älä kohdista korkeapaineista vesisuihkua kameraan
tai kameran alueelle. Muuten seurauksena saattaa olla kameran toimin-
tahäiriöitä.
• Jos kameraa käytetään loisteputken, natriumvalaisimen, elohopeav\
alai-
simen jne. alla valot ja valaistut alueet saattavat välkkyä.
● Älä anna kameraan kohdistua voimakkaita iskuja, sillä kameraan saattaa
tulla toimintahäiriö. Jos näin käy, tarkastuta autosi valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa mahdollisimman pian.
OM0K269FI.book Page 279 Wedne sday, July 27, 2016 6:04 PM

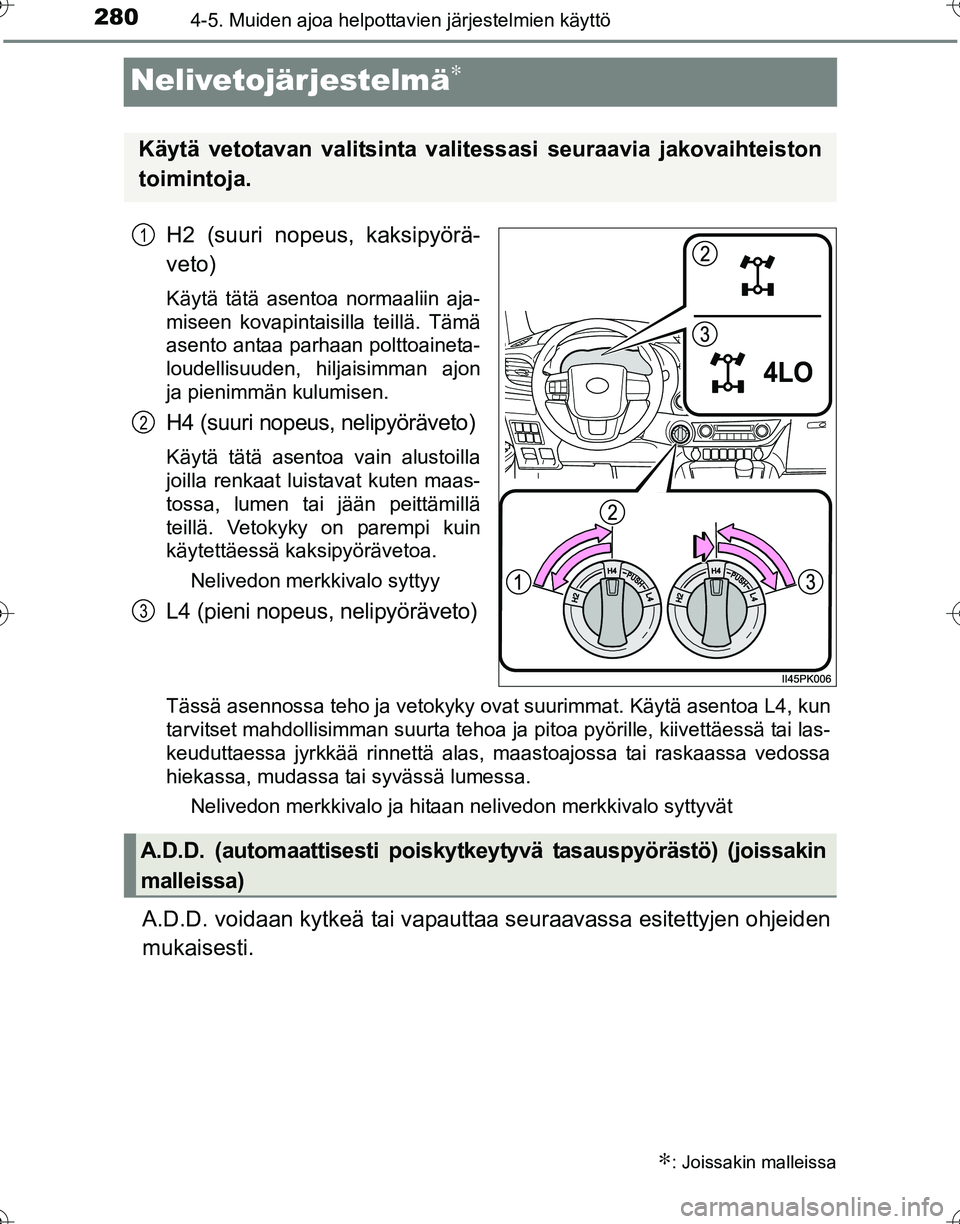

Page 280 of 610

2804-5. Muiden ajoa helpottavien järjestelmien käyttö
OM0K269FI
Nelivetojärjestelmä∗
H2 (suuri nopeus, kaksipyörä-
veto)
Käytä tätä asentoa normaaliin aja-
miseen kovapintaisilla teillä. Tämä
asento antaa parhaan polttoaineta-
loudellisuuden, hiljaisimman ajon
ja pienimmän kulumisen.
H4 (suuri nopeus, nelipyöräveto)
Käytä tätä asentoa vain alustoilla
joilla renkaat luistavat kuten maas-
tossa, lumen tai jään peittämillä
teillä. Vetokyky on parempi kuin
käytettäessä kaksipyörävetoa.Nelivedon merkkivalo syttyy
L4 (pieni nopeus, nelipyöräveto)
Tässä asennossa teho ja vetokyky ovat suurimmat. Käytä asentoa L4, kun
tarvitset mahdollisimman suurta tehoa ja pitoa pyörille, kiivettäessä tai las-
keuduttaessa jyrkkää rinnettä alas, maastoajossa tai raskaassa vedossa
hiekassa, mudassa tai syvässä lumessa.Nelivedon merkkivalo ja hitaan nelivedon merkkivalo syttyvät
A.D.D. voidaan kytkeä tai vapauttaa seuraavassa esitettyjen ohjeiden
mukaisesti.
∗: Joissakin malleissa
Käytä vetotavan valitsinta valitessasi seuraavia jakovaihteiston
toimintoja.
1
2
3
A.D.D. (automaattisesti poiskytkeytyvä tasauspyörästö) (joissakin
malleissa)
OM0K269FI.book Page 280 Wedne sday, July 27, 2016 6:04 PM
