TOYOTA HILUX 2017 Manuale duso (in Italian)

691
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
Motore 2GD-FTV (per modelli EURO IV*1)
*1: EURO IV è uno standard sulle emissioni. In caso di dubbi riguardo alla conformità
del veicolo con le norme in vigore, contattare un concessionario o un’officina auto-
rizzata Toyota, o un’altra officina di fiducia.
*2: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” o un olio equivalente
per soddisfare i seguenti requisiti di gradazione e viscosità.
Gradazione dell’olio:API CF-4, CF o ACEA B1, B3, B4, B5 o JASO DL-0
Viscosità raccomandata (SAE):
Per ottimizzare i consumi di carbu-
rante e migliorare l’avviamento con
temperature rigide, è consigliabile
utilizzare olio con viscosità SAE
5W-30.
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Capacità olio
(scarico e riempimento — riferimento
*2)
Con filtro
Senza filtro7,5 litri
7,0 litri
Temperature previste prima del
successivo cambio olio
Preferito

6929-1. Specifiche
HILUX_OM_OM71247L_(EL)
Come interpretare l’etichetta del contenitore dell’olio:
Su alcuni contenitori dell’olio è
apposto il marchio DL-0 JASO
(Japanese Automobile Standard
Organization) al fine di facilitarne il
riconoscimento.
Viscosità dell’olio (in questo manuale viene preso come esempio 5W-30):
• La dicitura 5W dell’indicazione 5W-30 indica la caratteristica dell’olio
che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 5W-30 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.

693
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)

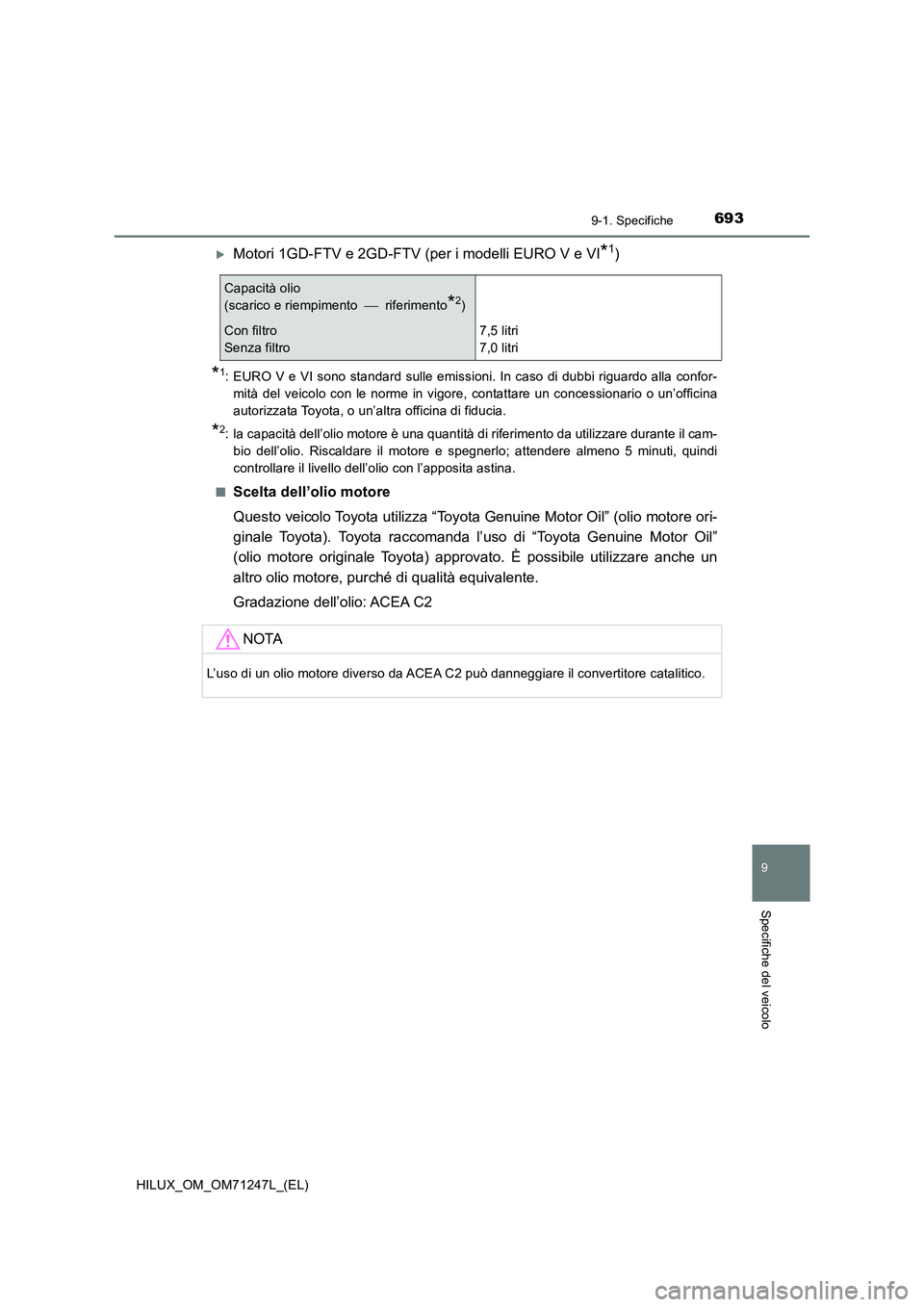

Motori 1GD-FTV e 2GD-FTV (per i modelli EURO V e VI*1)
*1: EURO V e VI sono standard sulle emissioni. In caso di dubbi riguardo alla confor-
mità del veicolo con le norme in vigore, contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
*2: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA C2
Capacità olio
(scarico e riempimento  riferimento
*2)
Con filtro
Senza filtro7,5 litri
7,0 litri
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore catalitico.

6949-1. Specifiche
HILUX_OM_OM71247L_(EL)
Viscosità raccomandata (SAE):
L’olio con viscosità SAE 0W-30
viene aggiunto al veicolo Toyota in
fabbrica e rappresenta la scelta
migliore per garantire un buon
risparmio di carburante e un buon
avviamento a basse temperature.
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
30):
• La dicitura 0W dell’indicazione 0W-30 indica la caratteristica dell’olio
che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 0W-30 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio
Preferito

695
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
Motore 2KD-FTV
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” o un olio equivalente
per soddisfare i seguenti requisiti di gradazione e viscosità.
Gradazione dell’olio:API CF-4, CF o ACEA B1, B3, B4, B5 o JASO DL-0
Viscosità raccomandata (SAE):
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Capacità olio
(scarico e riempimento  riferimento
*)
Con filtro
Senza filtro6,9 litri
6,6 litri
Temperature previste prima del
successivo cambio olio

6969-1. Specifiche
HILUX_OM_OM71247L_(EL)

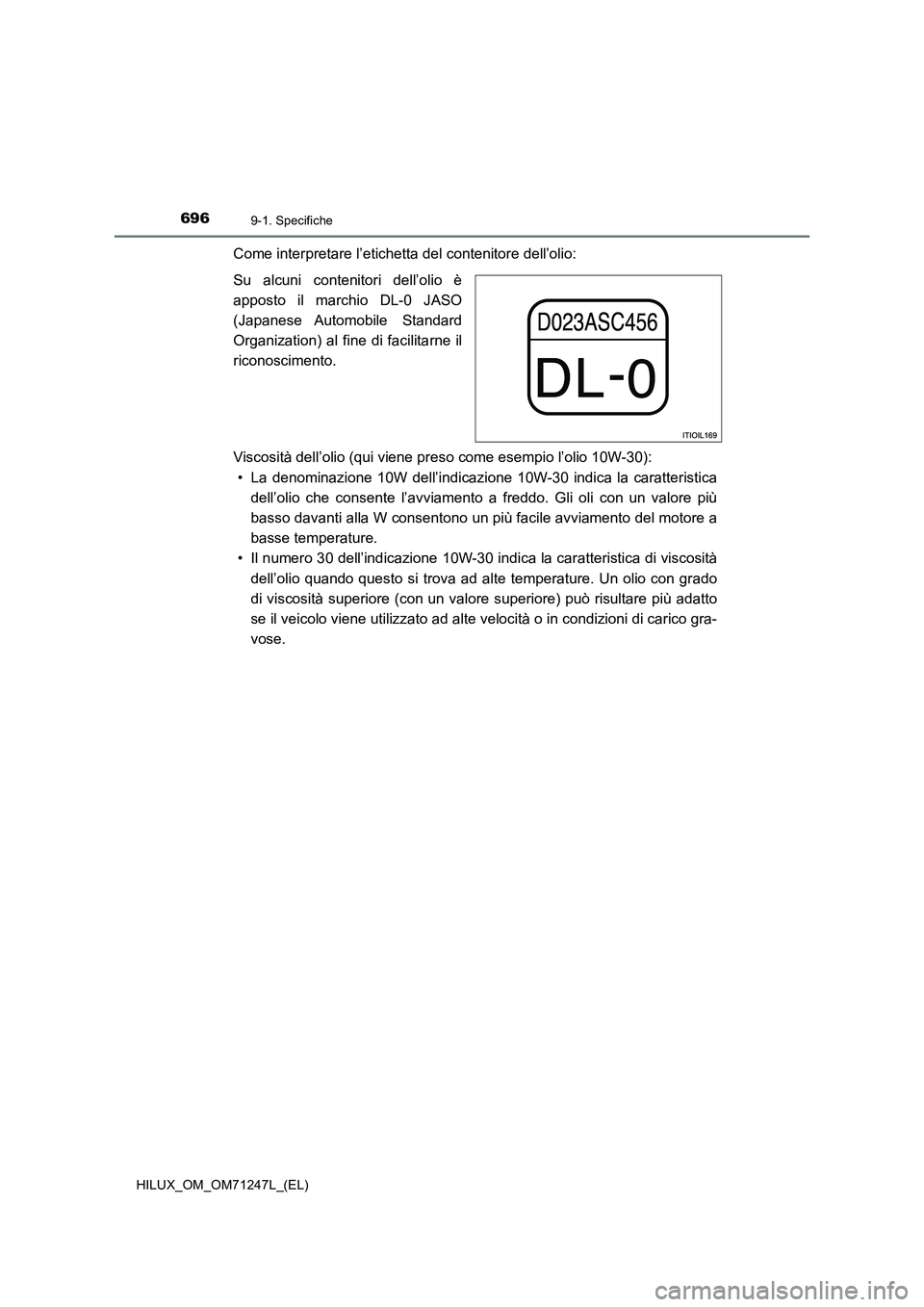

Come interpretare l’etichetta del contenitore dell’olio:
Su alcuni contenitori dell’olio è
apposto il marchio DL-0 JASO
(Japanese Automobile Standard
Organization) al fine di facilitarne il
riconoscimento.
Viscosità dell’olio (qui viene preso come esempio l’olio 10W-30):
• La denominazione 10W dell’indicazione 10W-30 indica la caratteristica
dell’olio che consente l’avviamento a freddo. Gli oli con un valore più
basso davanti alla W consentono un più facile avviamento del motore a
basse temperature.
• Il numero 30 dell’indicazione 10W-30 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.

697
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
*: EURO IV, V e VI sono standard sulle emissioni. In caso di dubbi riguardo alla con-
formità del veicolo con le norme in vigore, contattare un concessionario o un’offi-
cina autorizzata Toyota, o un’altra officina di fiducia.
Impianto di raffreddamento
Capacità
Motore 2TR-FE
Con cambio automatico
8,1 litri
Con cambio manuale
7,8 litri
Motori
1GD-FTV
e
2GD-FTV
Tranne per
i modelli
EURO IV,
V e VI
*
Senza riscaldamento ausiliario
8,3 litri
Con riscaldamento ausiliario
8,7 litri
Per modelli
EURO IV
*
Senza riscaldamento ausiliario
8,6 litri
Con riscaldamento ausiliario
8,9 litri
Per modelli
EURO V
e VI
*
Con cambio automatico
9,6 litri
Con cambio manuale
9,1 litri
Motore 2KD-FTV9,8 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant”
(refrigerante Toyota di durata supe-
riore)
• Refrigerante simile di alta qualità, a
base di glicole etilenico, che non con-
tenga silicato, ammina, nitrito o borati,
prodotto con la tecnologia degli acidi
organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione (motore a benzina)
Candela
MarcaDENSO FK20HR-A8
Distanza tra gli elettrodi0,8 mm

6989-1. Specifiche
HILUX_OM_OM71247L_(EL)
Veicoli con batteria che necessita di manutenzione
Veicoli con batteria che non necessita di alcuna manutenzione
NOTA
■Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
Impianto elettrico
Batteria
Valore rilevato del peso
specifico a 20 C:
1,25 o superiore
Se la gravità specifica è inferiore al valore standard,
caricare la batteria.
Velocità di ricarica
Ricarica rapida
Ricarica lenta
15 A max.
5 A max.
Batteria
Tensione circuito aperto a
20 C:
Almeno 12,3 Volt
Se la tensione è inferiore al valore standard, ricari-
care la batteria.
(Portare l’interruttore motore in posizione “LOCK”
[veicoli senza sistema di accesso e avviamento intelli-
gente] o spegnerlo [veicoli con sistema di accesso e
avviamento intelligente], accendere i fari abbaglianti
per 30 secondi e spegnere i fari).
Velocità di ricarica 5 A max.

699
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
*: La capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.
Cambio automatico
Capacità del fluido*Motore a benzina8,5 litri
Motore diesel9,5 litri
Tipo di fluidoToyota Genuine ATF WS (fluido originale
Toyota ATF WS)
NOTA
■ Tipo di fluido del cambio automatico
L’impiego di un fluido del cambio diverso da “Toyota Genuine ATF WS” può provo-
care il deterioramento della qualità dei passaggi marcia, il bloccaggio del cambio
accompagnato da vibrazioni, con conseguente danneggiamento del cambio stesso.

7009-1. Specifiche
HILUX_OM_OM71247L_(EL)
*: Questo veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Transfer
Gear oil LF” (olio originale Toyota per ripartitore di coppia LF). Utilizzare “Toyota
Genuine Transfer Gear oil LF” o un olio equivalente di qualità comparabile che sod-
disfi le specifiche sopra riportate. Per ulteriori informazioni, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Cambio manuale
Capacità olio
Modelli a 5 marce 2,2 litri
Modelli a
6 marce
Modelli 4WD 2,5 litri
Pre Runner 2,7 litri
Tipo di olio
TOYOTA Genuine Manual
Transmission Gear Oil API GL-
3 (GL-4) (olio originale
TOYOTA per cambio manuale
API GL-3 (GL-4)) o equivalente
Viscosità
dell’olio racco-
mandata
Sopra
-10 C:
Modelli a
5marce SAE 75W-90, 80W o 80W-90
Modelli a
6marce SAE 75W-90 o 80W-90
Sotto -10 C: SAE 75W-90
NOTA
■Olio ingranaggi del cambio manuale
Si prega di considerare che a seconda delle caratteristiche dell’olio ingranaggi utiliz-
zato o delle condizioni di funzionamento, il rumore al regime di minimo, la sensa-
zione al cambio marcia e/o i consumi di carburante potrebbero essere diversi. Per
garantire prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine Manual
Transmission Gear Oil” (olio originale TOYOTA per ingranaggi del cambio manuale).
Ripartitore di coppia (modelli 4WD)
Capacità olio1,0 litri
Tipo di olio*
“Toyota Genuine Transfer Gear oil LF” (olio ori-
ginale Toyota per ripartitore di coppia LF) o
equivalente
Viscosità dell’olio raccomandataSAE 75W
