141
2

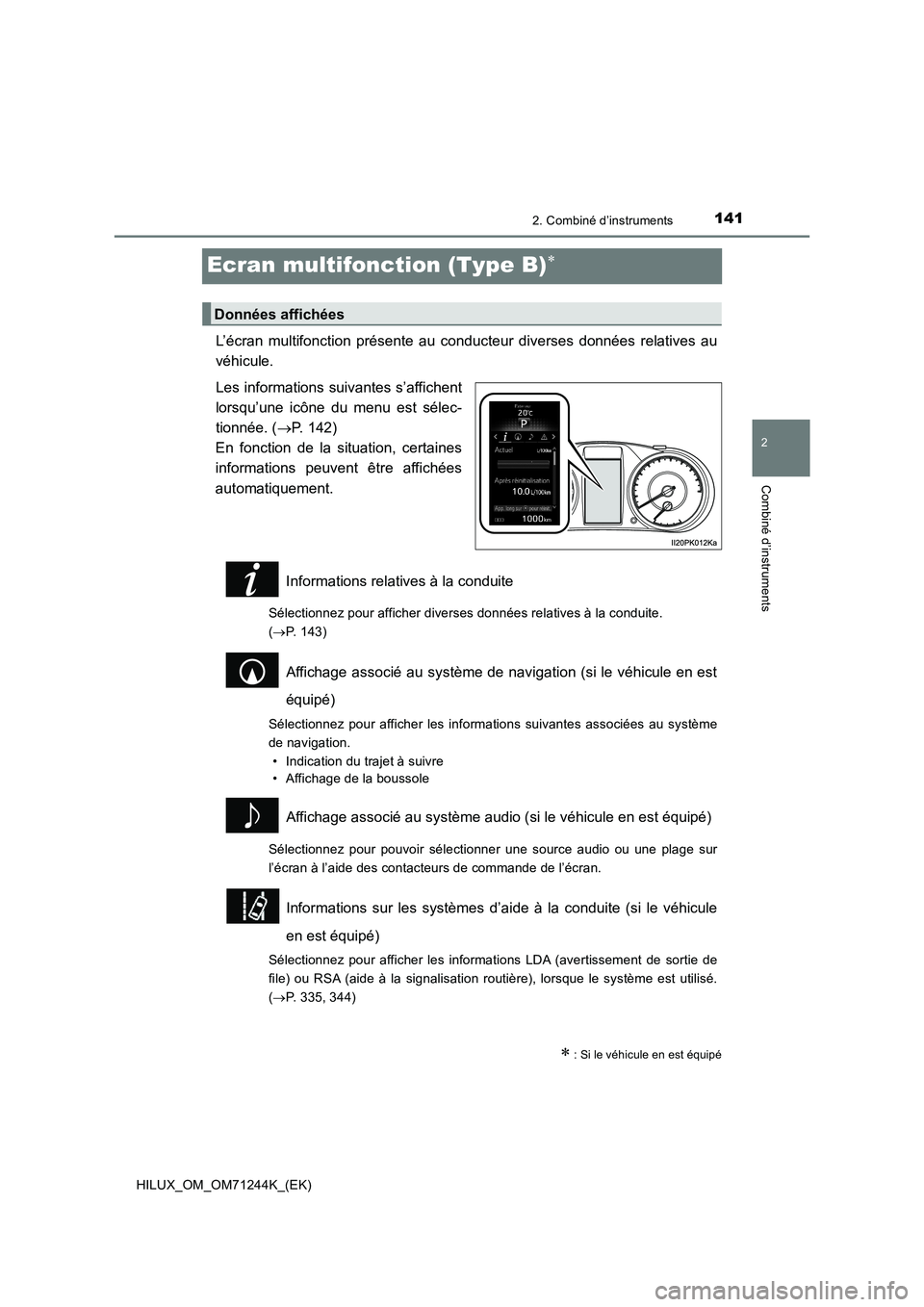

2. Combiné d’instruments
Combiné d’instruments
HILUX_OM_OM71244K_(EK)
Ecran multifonction (Type B)
L’écran multifonction présente au conducteur diverses données relatives au
véhicule.
Les informations suivantes s’affichent
lorsqu’une icône du menu est sélec-
tionnée. (P. 142)
En fonction de la situation, certaines
informations peuvent être affichées
automatiquement.
Informations relatives à la conduite
Sélectionnez pour afficher diverses données relatives à la conduite.
(P. 143)
Affichage associé au système de navigation (si le véhicule en est
équipé)
Sélectionnez pour afficher les informations suivantes associées au système
de navigation.
• Indication du trajet à suivre
• Affichage de la boussole
Affichage associé au système audio (si le véhicule en est équipé)
Sélectionnez pour pouvoir sélectionner une source audio ou une plage sur
l’écran à l’aide des contacteurs de commande de l’écran.
Informations sur les systèmes d’aide à la conduite (si le véhicule
en est équipé)
Sélectionnez pour afficher les informations LDA (avertissement de sortie de
file) ou RSA (aide à la signalisation routière), lorsque le système est utilisé.
(P. 335, 344)
 : Si le véhicule en est équipé
Données affichées

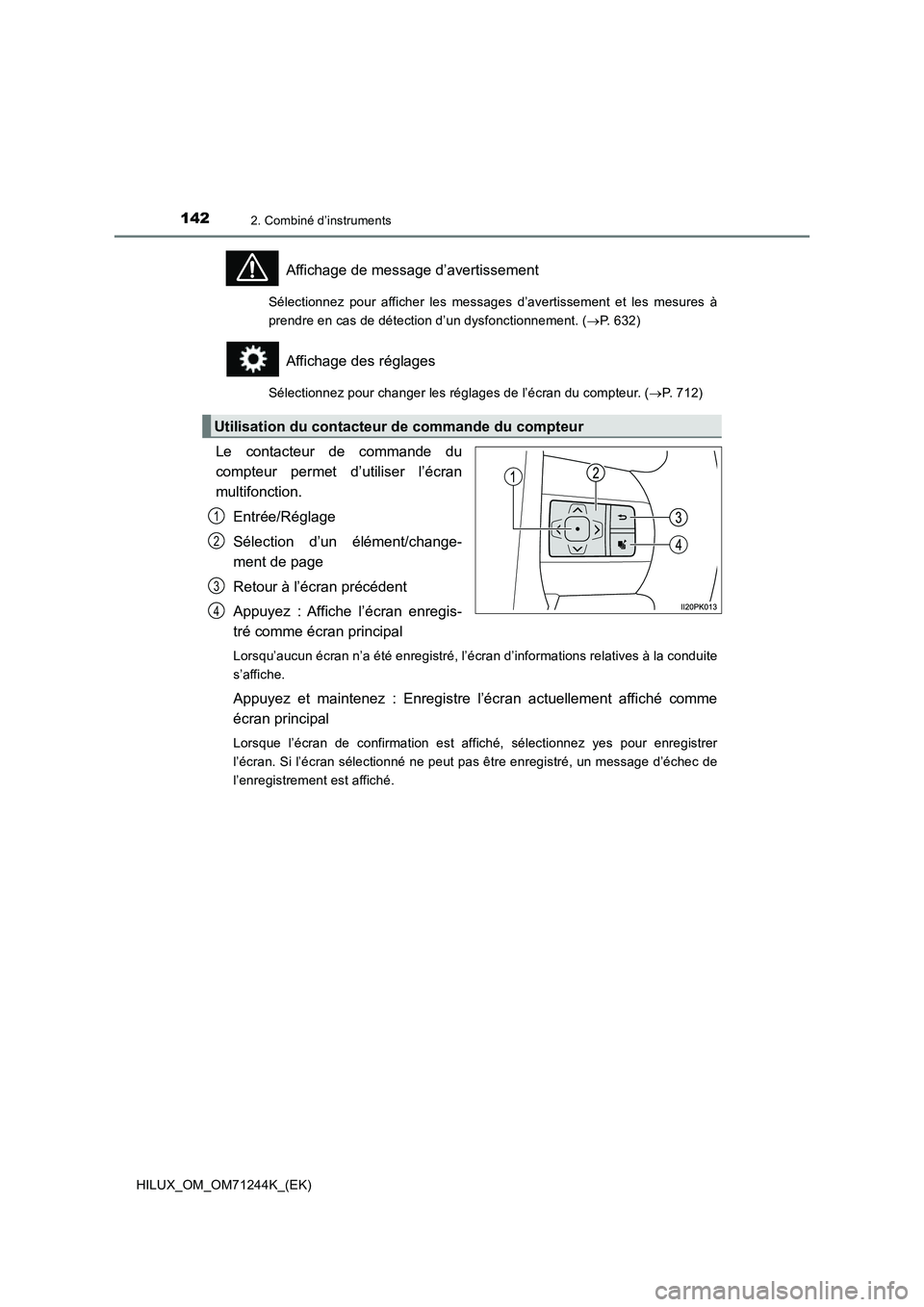

1422. Combiné d’instruments
HILUX_OM_OM71244K_(EK)
Affichage de message d’avertissement
Sélectionnez pour afficher les messages d’avertissement et les mesures à
prendre en cas de détection d’un dysfonctionnement. (P. 632)
Affichage des réglages
Sélectionnez pour changer les réglages de l’écran du compteur. (P. 712)
Le contacteur de commande du
compteur permet d’utiliser l’écran
multifonction.
Entrée/Réglage
Sélection d’un élément/change-
ment de page
Retour à l’écran précédent
Appuyez : Affiche l’écran enregis-
tré comme écran principal
Lorsqu’aucun écran n’a été enregistré, l’écran d’informations relatives à la conduite
s’affiche.
Appuyez et maintenez : Enregistre l’écran actuellement affiché comme
écran principal
Lorsque l’écran de confirmation est affiché, sélectionnez yes pour enregistrer
l’écran. Si l’écran sélectionné ne peut pas être enregistré, un message d’échec de
l’enregistrement est affiché.
Utilisation du contacteur de commande du compteur
1
2
3
4

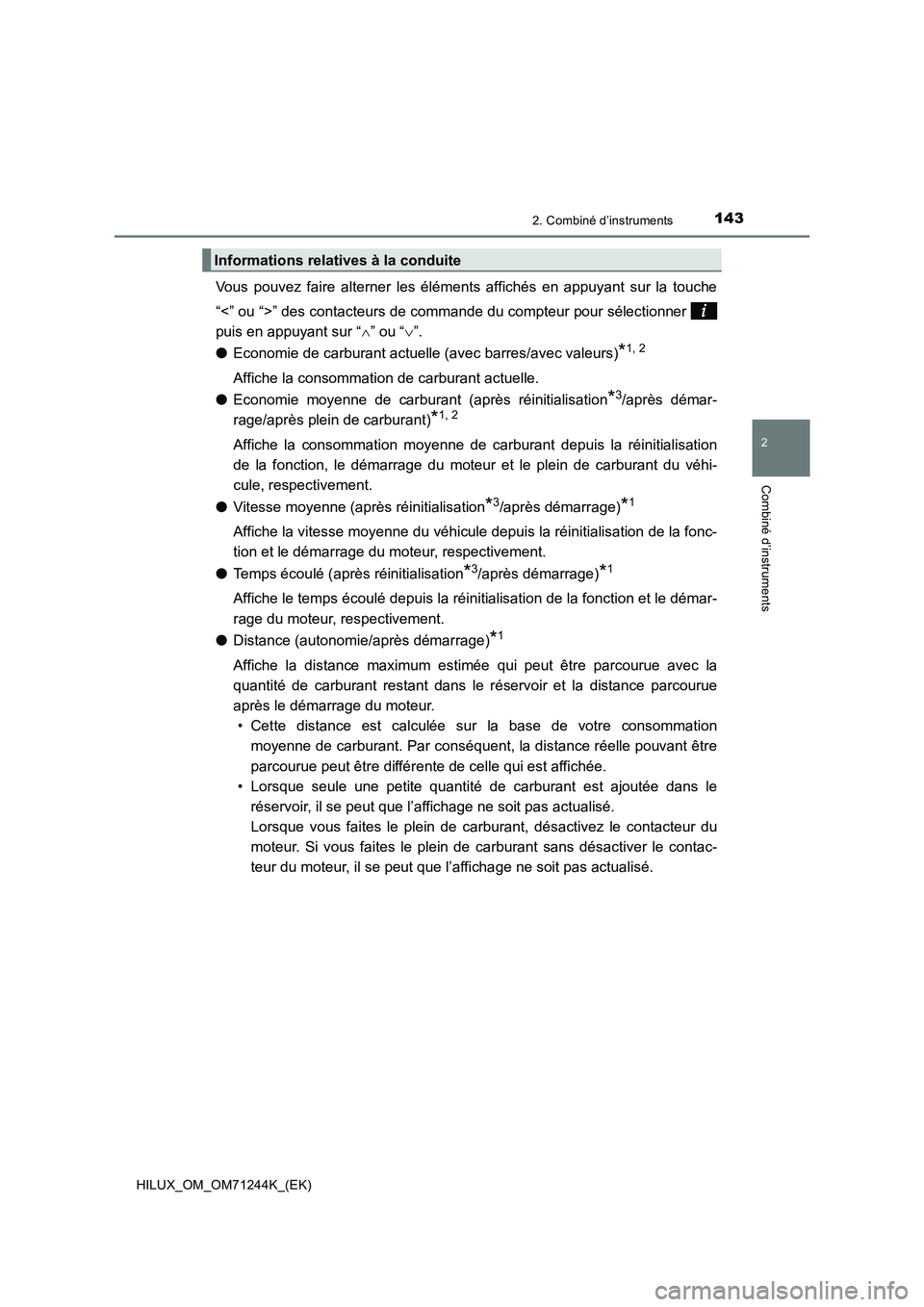

1432. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71244K_(EK)
Vous pouvez faire alterner les éléments affichés en appuyant sur la touche
“<” ou “>” des contacteurs de commande du compteur pour sélectionner
puis en appuyant sur “” ou “”.
●Economie de carburant actuelle (avec barres/avec valeurs)
*1, 2
Affiche la consommation de carburant actuelle.
●Economie moyenne de carburant (après réinitialisation
*3/après démar-
rage/après plein de carburant)
*1, 2
Affiche la consommation moyenne de carburant depuis la réinitialisation
de la fonction, le démarrage du moteur et le plein de carburant du véhi-
cule, respectivement.
●Vitesse moyenne (après réinitialisation
*3/après démarrage)*1
Affiche la vitesse moyenne du véhicule depuis la réinitialisation de la fonc-
tion et le démarrage du moteur, respectivement.
●Temps écoulé (après réinitialisation
*3/après démarrage)*1
Affiche le temps écoulé depuis la réinitialisation de la fonction et le démar-
rage du moteur, respectivement.
●Distance (autonomie/après démarrage)
*1
Affiche la distance maximum estimée qui peut être parcourue avec la
quantité de carburant restant dans le réservoir et la distance parcourue
après le démarrage du moteur.
• Cette distance est calculée sur la base de votre consommation
moyenne de carburant. Par conséquent, la distance réelle pouvant être
parcourue peut être différente de celle qui est affichée.
• Lorsque seule une petite quantité de carburant est ajoutée dans le
réservoir, il se peut que l’affichage ne soit pas actualisé.
Lorsque vous faites le plein de carburant, désactivez le contacteur du
moteur. Si vous faites le plein de carburant sans désactiver le contac-
teur du moteur, il se peut que l’affichage ne soit pas actualisé.
Informations relatives à la conduite

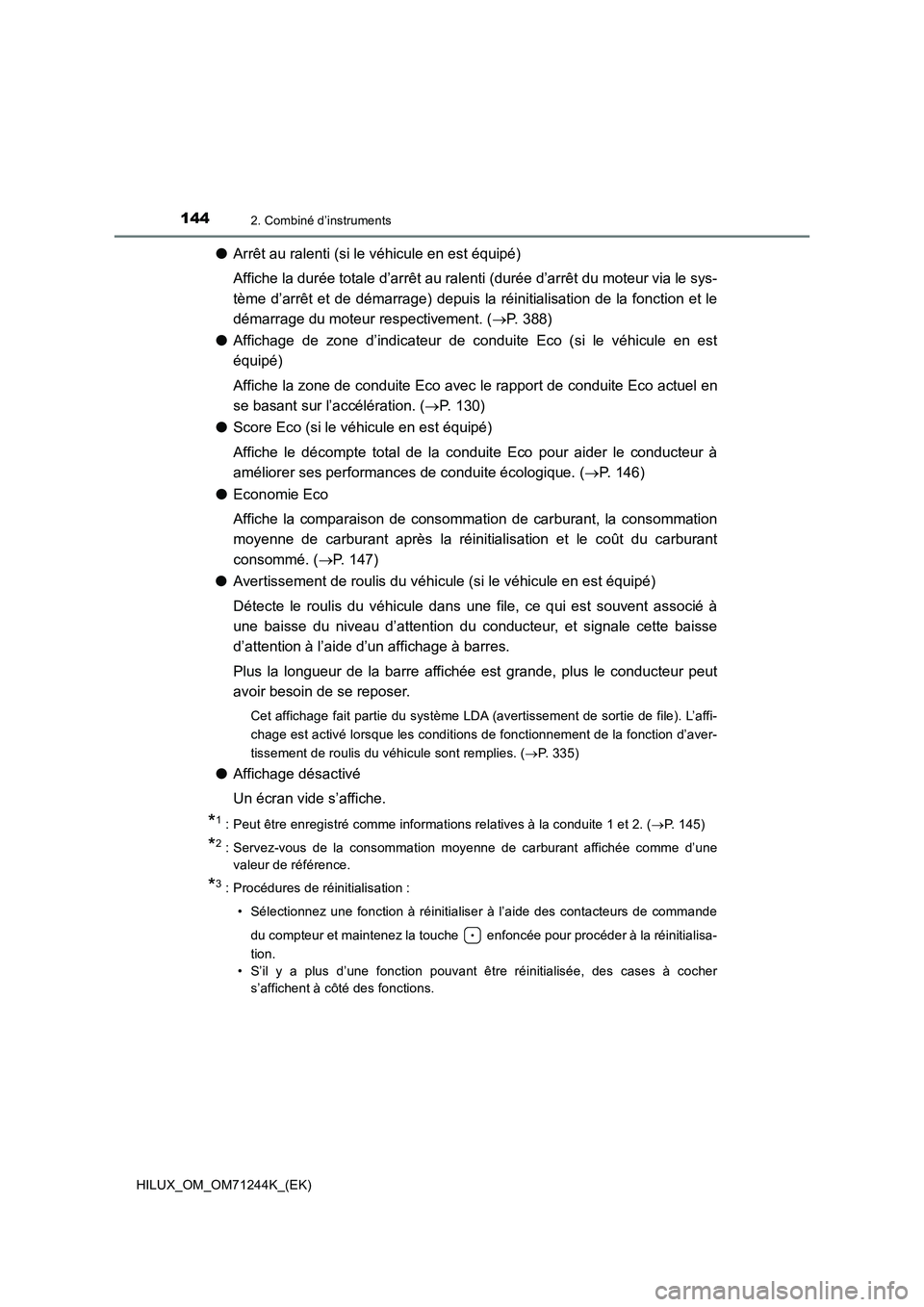

1442. Combiné d’instruments
HILUX_OM_OM71244K_(EK)
●Arrêt au ralenti (si le véhicule en est équipé)
Affiche la durée totale d’arrêt au ralenti (durée d’arrêt du moteur via le sys-
tème d’arrêt et de démarrage) depuis la réinitialisation de la fonction et le
démarrage du moteur respectivement. (P. 388)
●Affichage de zone d’indicateur de conduite Eco (si le véhicule en est
équipé)
Affiche la zone de conduite Eco avec le rapport de conduite Eco actuel en
se basant sur l’accélération. (P. 130)
●Score Eco (si le véhicule en est équipé)
Affiche le décompte total de la conduite Eco pour aider le conducteur à
améliorer ses performances de conduite écologique. (P. 146)
●Economie Eco
Affiche la comparaison de consommation de carburant, la consommation
moyenne de carburant après la réinitialisation et le coût du carburant
consommé. (P. 147)
●Avertissement de roulis du véhicule (si le véhicule en est équipé)
Détecte le roulis du véhicule dans une file, ce qui est souvent associé à
une baisse du niveau d’attention du conducteur, et signale cette baisse
d’attention à l’aide d’un affichage à barres.
Plus la longueur de la barre affichée est grande, plus le conducteur peut
avoir besoin de se reposer.
Cet affichage fait partie du système LDA (avertissement de sortie de file). L’affi-
chage est activé lorsque les conditions de fonctionnement de la fonction d’aver-
tissement de roulis du véhicule sont remplies. (P. 335)
●Affichage désactivé
Un écran vide s’affiche.
*1 : Peut être enregistré comme informations relatives à la conduite 1 et 2. (P. 145)
*2 : Servez-vous de la consommation moyenne de carburant affichée comme d’une
valeur de référence.
*3 : Procédures de réinitialisation :
• Sélectionnez une fonction à réinitialiser à l’aide des contacteurs de commande
du compteur et maintenez la touche enfoncée pour procéder à la réinitialisa-
tion.
• S’il y a plus d’une fonction pouvant être réinitialisée, des cases à cocher
s’affichent à côté des fonctions.

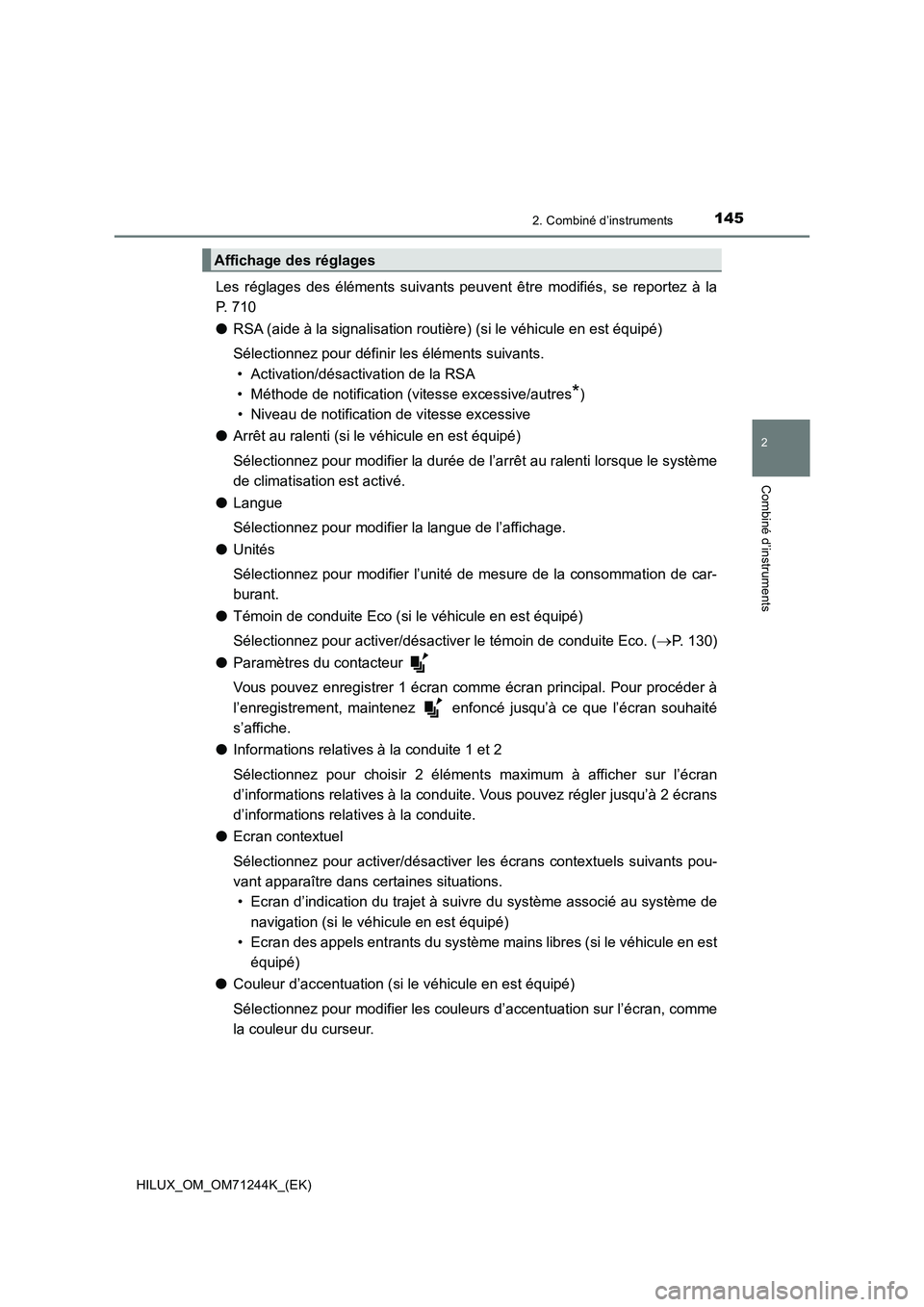

1452. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71244K_(EK)
Les réglages des éléments suivants peuvent être modifiés, se reportez à la
P. 710
●RSA (aide à la signalisation routière) (si le véhicule en est équipé)
Sélectionnez pour définir les éléments suivants.
• Activation/désactivation de la RSA
• Méthode de notification (vitesse excessive/autres
*)
• Niveau de notification de vitesse excessive
●Arrêt au ralenti (si le véhicule en est équipé)
Sélectionnez pour modifier la durée de l’arrêt au ralenti lorsque le système
de climatisation est activé.
●Langue
Sélectionnez pour modifier la langue de l’affichage.
●Unités
Sélectionnez pour modifier l’unité de mesure de la consommation de car-
burant.
●Témoin de conduite Eco (si le véhicule en est équipé)
Sélectionnez pour activer/désactiver le témoin de conduite Eco. (
P. 130)
●Paramètres du contacteur
Vous pouvez enregistrer 1 écran comme écran principal. Pour procéder à
l’enregistrement, maintenez enfoncé jusqu’à ce que l’écran souhaité
s’affiche.
●Informations relatives à la conduite 1 et 2
Sélectionnez pour choisir 2 éléments maximum à afficher sur l’écran
d’informations relatives à la conduite. Vous pouvez régler jusqu’à 2 écrans
d’informations relatives à la conduite.
●Ecran contextuel
Sélectionnez pour activer/désactiver les écrans contextuels suivants pou-
vant apparaître dans certaines situations.
• Ecran d’indication du trajet à suivre du système associé au système de
navigation (si le véhicule en est équipé)
• Ecran des appels entrants du système mains libres (si le véhicule en est
équipé)
●Couleur d’accentuation (si le véhicule en est équipé)
Sélectionnez pour modifier les couleurs d’accentuation sur l’écran, comme
la couleur du curseur.
Affichage des réglages

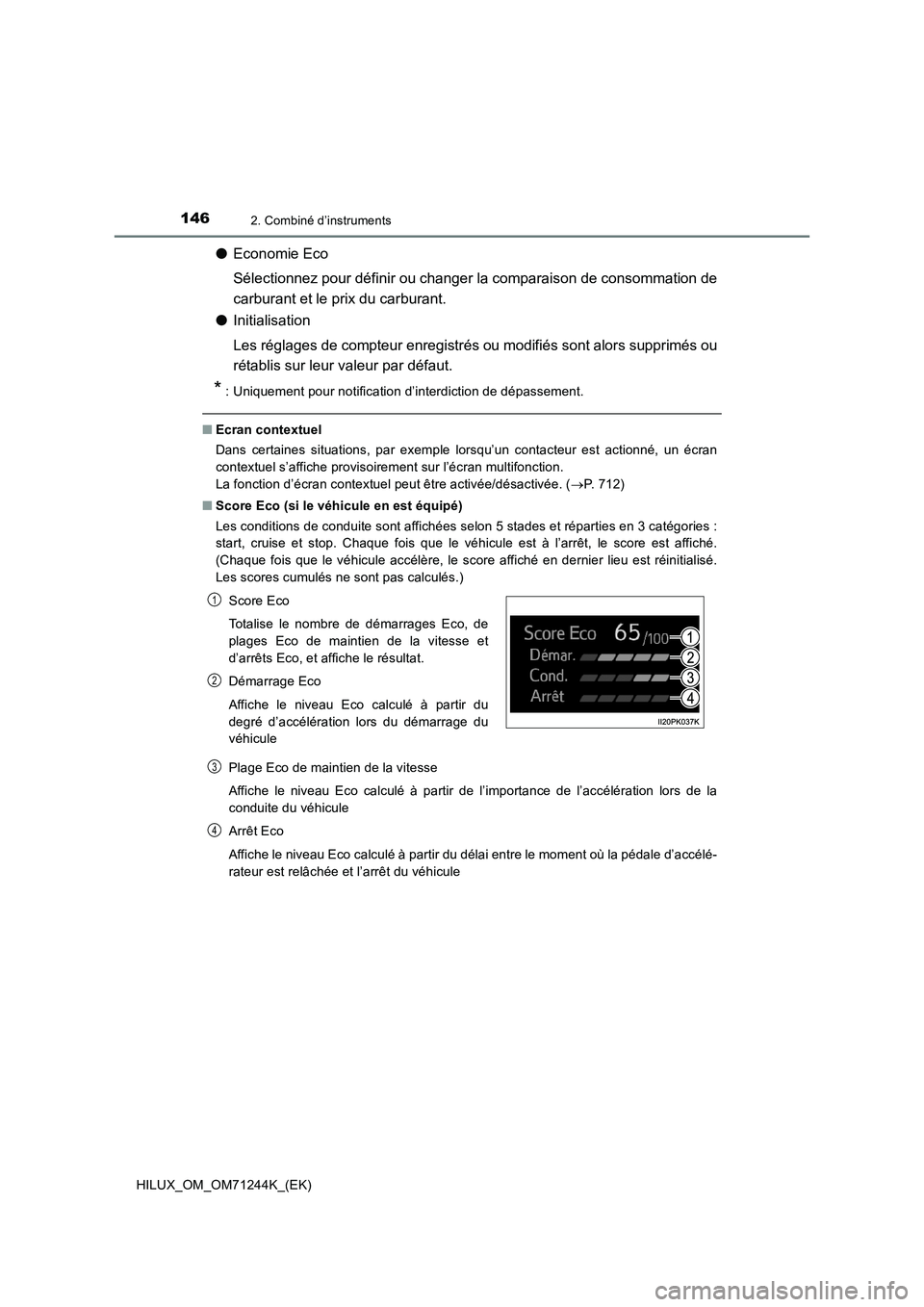

1462. Combiné d’instruments
HILUX_OM_OM71244K_(EK)
●Economie Eco
Sélectionnez pour définir ou changer la comparaison de consommation de
carburant et le prix du carburant.
●Initialisation
Les réglages de compteur enregistrés ou modifiés sont alors supprimés ou
rétablis sur leur valeur par défaut.
* : Uniquement pour notification d’interdiction de dépassement.
■Ecran contextuel
Dans certaines situations, par exemple lorsqu’un contacteur est actionné, un écran
contextuel s’affiche provisoirement sur l’écran multifonction.
La fonction d’écran contextuel peut être activée/désactivée. (P. 7 1 2 )
■Score Eco (si le véhicule en est équipé)
Les conditions de conduite sont affichées selon 5 stades et réparties en 3 catégories :
start, cruise et stop. Chaque fois que le véhicule est à l’arrêt, le score est affiché.
(Chaque fois que le véhicule accélère, le score affiché en dernier lieu est réinitialisé.
Les scores cumulés ne sont pas calculés.)
Plage Eco de maintien de la vitesse
Affiche le niveau Eco calculé à partir de l’importance de l’accélération lors de la
conduite du véhicule
Arrêt Eco
Affiche le niveau Eco calculé à partir du délai entre le moment où la pédale d’accélé-
rateur est relâchée et l’arrêt du véhicule Score Eco
Totalise le nombre de démarrages Eco, de
plages Eco de maintien de la vitesse et
d’arrêts Eco, et affiche le résultat.
Démarrage Eco
Affiche le niveau Eco calculé à partir du
degré d’accélération lors du démarrage du
véhicule
1
2
3
4

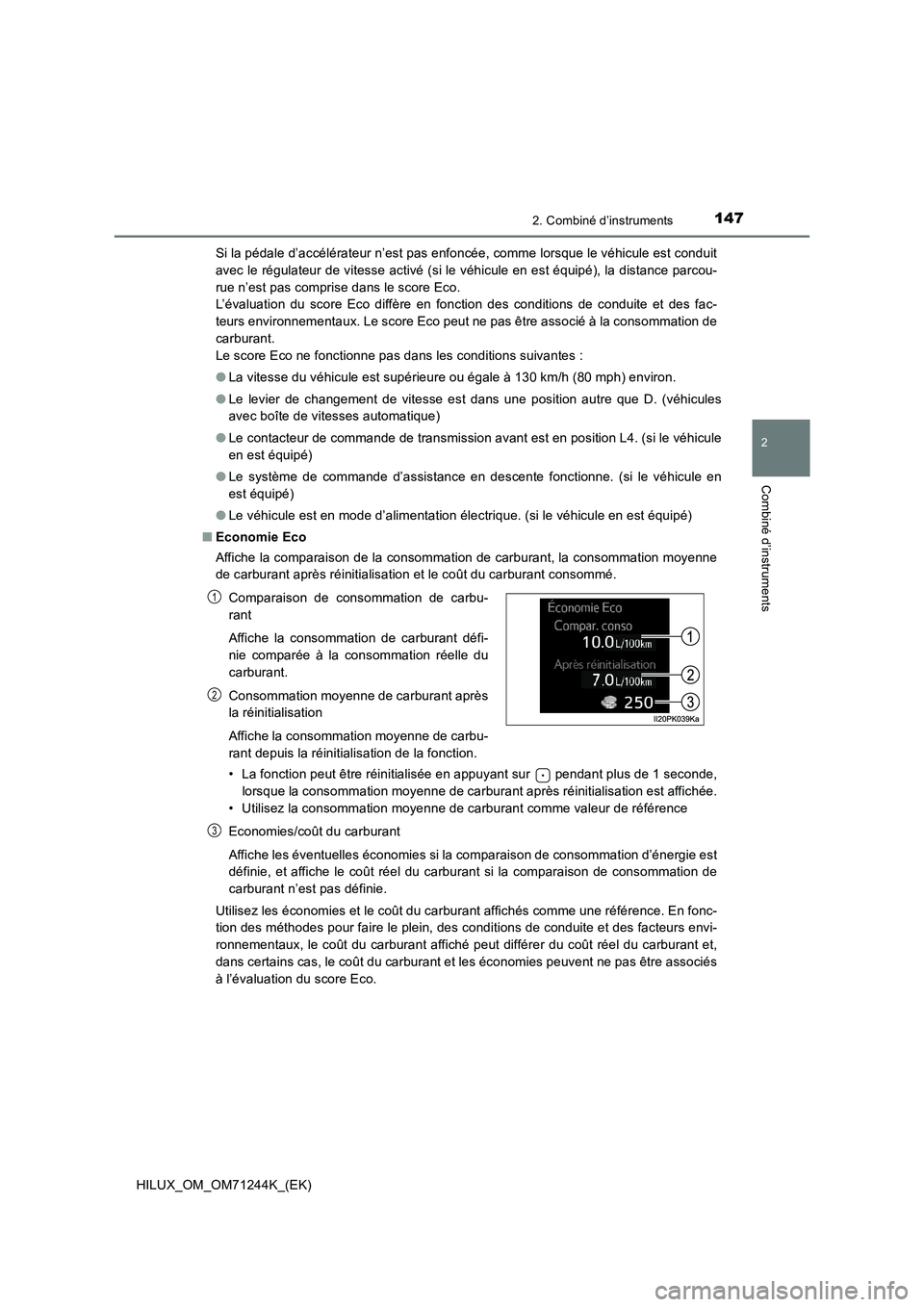

1472. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71244K_(EK)Si la pédale d’accélérateur n’est pas enfoncée, comme lorsque le véhicule est conduit
avec le régulateur de vitesse activé (si le véhicule en est équipé), la distance parcou-
rue n’est pas comprise dans le score Eco.
L’évaluation du score Eco diffère en fonction des conditions de conduite et des fac-
teurs environnementaux. Le score Eco peut ne pas être associé à la consommation de
carburant.
Le score Eco ne fonctionne pas dans les conditions suivantes :
●La vitesse du véhicule est supérieure ou égale à 130 km/h (80 mph) environ.
●Le levier de changement de vitesse est dans une position autre que D. (véhicules
avec boîte de vitesses automatique)
●Le contacteur de commande de transmission avant est en position L4. (si le véhicule
en est équipé)
●Le système de commande d’assistance en descente fonctionne. (si le véhicule en
est équipé)
●Le véhicule est en mode d’alimentation électrique. (si le véhicule en est équipé)
■Economie Eco
Affiche la comparaison de la consommation de carburant, la consommation moyenne
de carburant après réinitialisation et le coût du carburant consommé.
• La fonction peut être réinitialisée en appuyant sur pendant plus de 1 seconde,
lorsque la consommation moyenne de carburant après réinitialisation est affichée.
• Utilisez la consommation moyenne de carburant comme valeur de référence
Economies/coût du carburant
Affiche les éventuelles économies si la comparaison de consommation d’énergie est
définie, et affiche le coût réel du carburant si la comparaison de consommation de
carburant n’est pas définie.
Utilisez les économies et le coût du carburant affichés comme une référence. En fonc-
tion des méthodes pour faire le plein, des conditions de conduite et des facteurs envi-
ronnementaux, le coût du carburant affiché peut différer du coût réel du carburant et,
dans certains cas, le coût du carburant et les économies peuvent ne pas être associés
à l’évaluation du score Eco.Comparaison de consommation de carbu-
rant
Affiche la consommation de carburant défi-
nie comparée à la consommation réelle du
carburant.
Consommation moyenne de carburant après
la réinitialisation
Affiche la consommation moyenne de carbu-
rant depuis la réinitialisation de la fonction.
1
2
3

1482. Combiné d’instruments
HILUX_OM_OM71244K_(EK)
■ Réglage de l’économie Eco
Le prix du carburant et les paramètres de comparaison de consommation de carburant
peuvent être saisis dans l’écran des réglages. Utilisez les contacteurs de commande
du compteur pour sélectionner lorsque le véhicule est à l’arrêt et appuyez sur ,
puis sélectionnez “Économie Eco” et appuyez sur .
■ Annulation automatique de l’écran de réglage
Dans les situations suivantes, l’écran de réglage permettant la modification des
réglages à l’aide des contacteurs de commande du compteur est automatiquement
désactivé.
● Si un message d’avertissement apparaît pendant que l’écran de réglage est affiché
● Lorsque le véhicule commence à rouler pendant que l’écran de réglage est affiché
■ Lorsque les bornes de la batterie sont débranchées et rebranchées
Les données relatives à la conduite et les réglages sont réinitialisés.
■ Ecran à cristaux liquides
De petites taches ou des taches lumineuses peuvent apparaître sur l’écran. Ce phéno-
mène est caractéristique des écrans à cristaux liquides et n’empêche pas l’utilisation
ultérieure de l’écran.
AVERTISSEMENT
■ Attention en cas d’utilisation pendant la conduite
● Faites particulièrement attention à la sécurité dans la zone environnante de votre
véhicule lorsque vous utilisez l’écran multifonction en conduisant.
● Ne regardez pas continuellement l’écran multifonction lorsque vous conduisez, car
vous risquez de ne pas voir des piétons, objets sur la route, etc. devant votre véhi-
cule.
■ Score Eco
Servez-vous du score Eco comme d’une valeur de référence. Conduisez toujours
prudemment en tenant compte de l’état de la route et du trafic.

149
2
2. Combiné d’instruments
Combiné d’instruments
HILUX_OM_OM71244K_(EK)

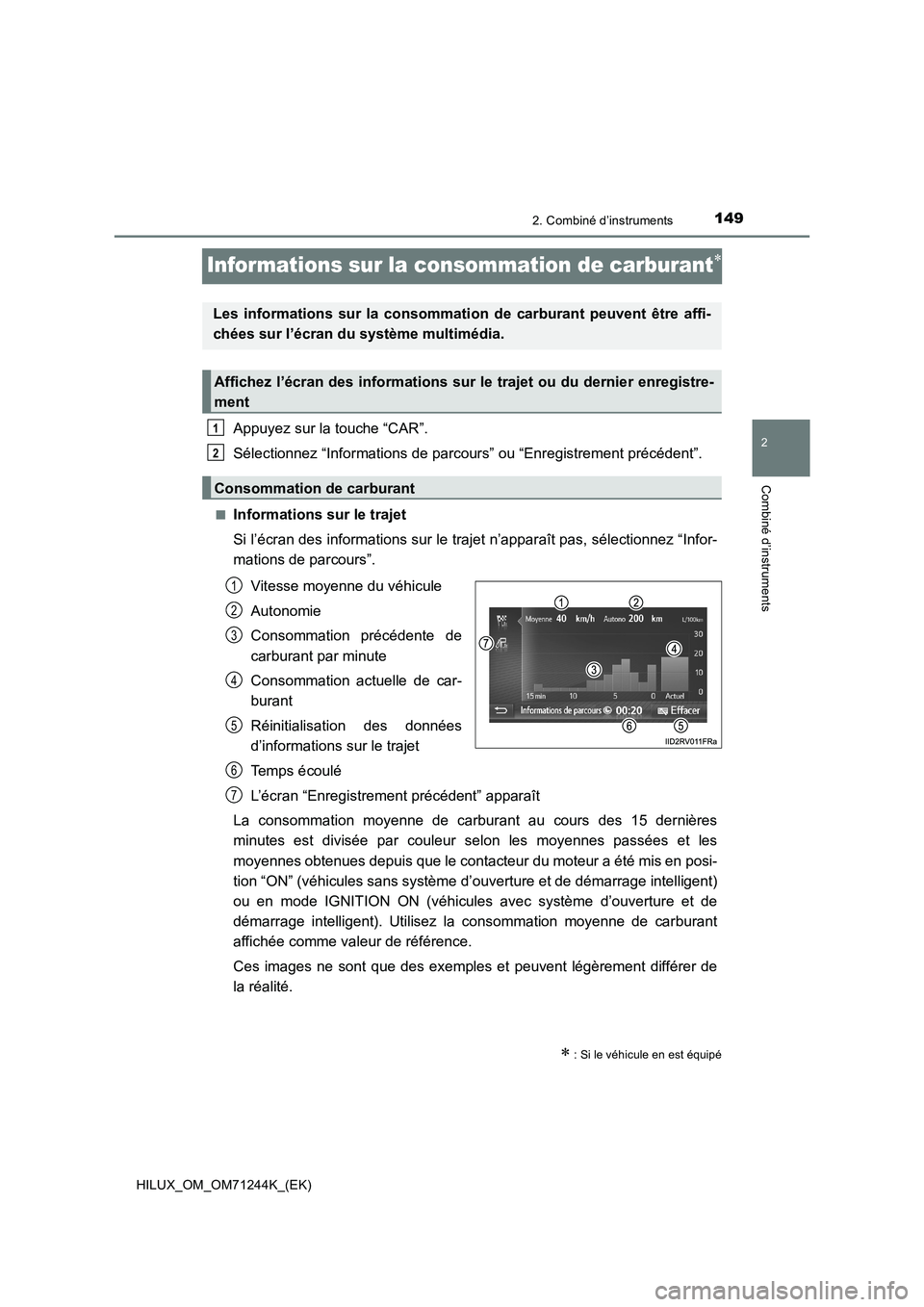

Informations sur la consommation de carburant
Appuyez sur la touche “CAR”.
Sélectionnez “Informations de parcours” ou “Enregistrement précédent”.
■Informations sur le trajet
Si l’écran des informations sur le trajet n’apparaît pas, sélectionnez “Infor-
mations de parcours”.
Vitesse moyenne du véhicule
Autonomie
Consommation précédente de
carburant par minute
Consommation actuelle de car-
burant
Réinitialisation des données
d’informations sur le trajet
Temps écoulé
L’écran “Enregistrement précédent” apparaît
La consommation moyenne de carburant au cours des 15 dernières
minutes est divisée par couleur selon les moyennes passées et les
moyennes obtenues depuis que le contacteur du moteur a été mis en posi-
tion “ON” (véhicules sans système d’ouverture et de démarrage intelligent)
ou en mode IGNITION ON (véhicules avec système d’ouverture et de
démarrage intelligent). Utilisez la consommation moyenne de carburant
affichée comme valeur de référence.
Ces images ne sont que des exemples et peuvent légèrement différer de
la réalité.
 : Si le véhicule en est équipé
Les informations sur la consommation de carburant peuvent être affi-
chées sur l’écran du système multimédia.
Affichez l’écran des informations sur le trajet ou du dernier enregistre-
ment
Consommation de carburant
1
2
1
2
3
4
5
6
7

1502. Combiné d’instruments
HILUX_OM_OM71244K_(EK)■

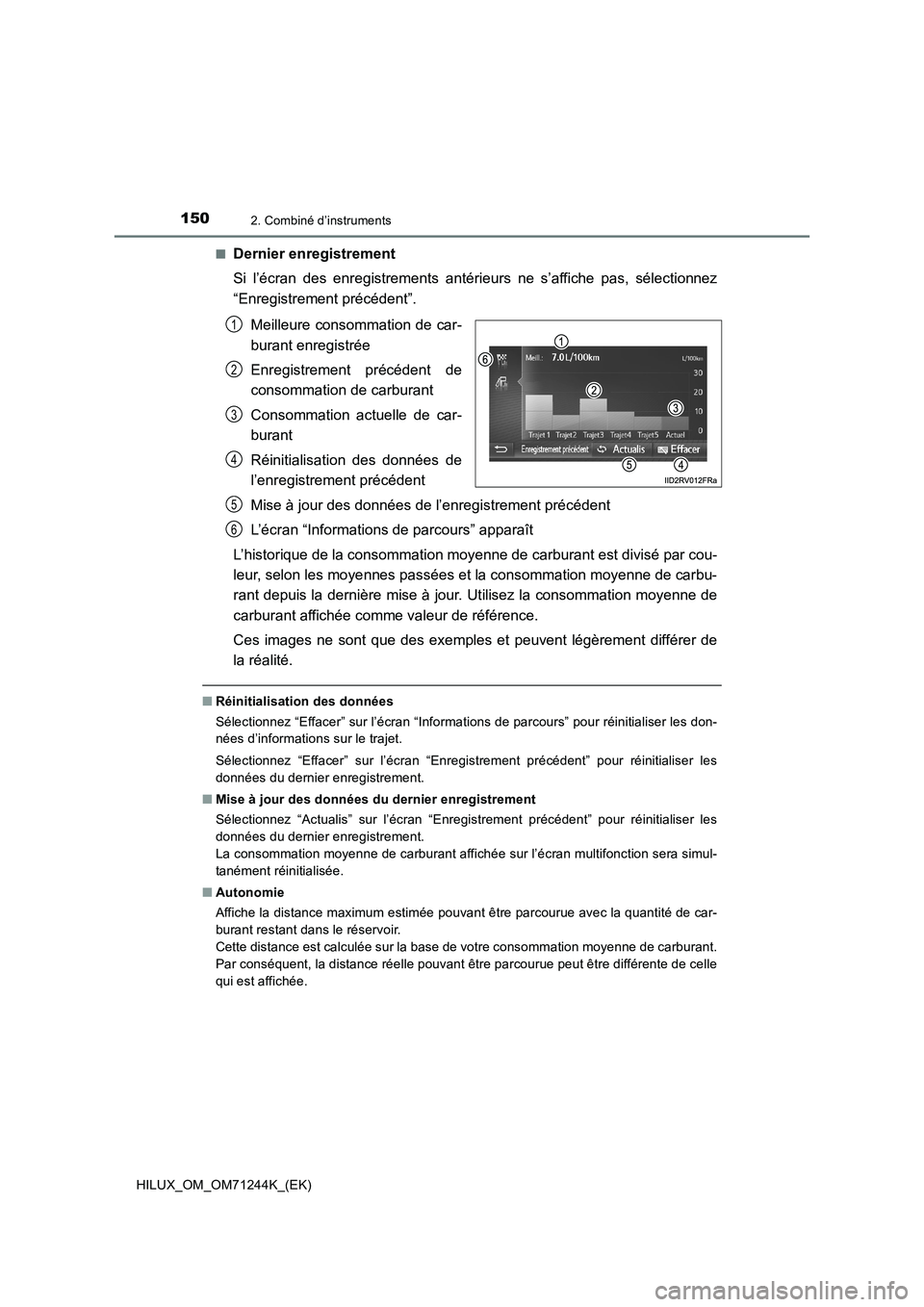

Dernier enregistrement
Si l’écran des enregistrements antérieurs ne s’affiche pas, sélectionnez
“Enregistrement précédent”.
Meilleure consommation de car-
burant enregistrée
Enregistrement précédent de
consommation de carburant
Consommation actuelle de car-
burant
Réinitialisation des données de
l’enregistrement précédent
Mise à jour des données de l’enregistrement précédent
L’écran “Informations de parcours” apparaît
L’historique de la consommation moyenne de carburant est divisé par cou-
leur, selon les moyennes passées et la consommation moyenne de carbu-
rant depuis la dernière mise à jour. Utilisez la consommation moyenne de
carburant affichée comme valeur de référence.
Ces images ne sont que des exemples et peuvent légèrement différer de
la réalité.
■Réinitialisation des données
Sélectionnez “Effacer” sur l’écran “Informations de parcours” pour réinitialiser les don-
nées d’informations sur le trajet.
Sélectionnez “Effacer” sur l’écran “Enregistrement précédent” pour réinitialiser les
données du dernier enregistrement.
■Mise à jour des données du dernier enregistrement
Sélectionnez “Actualis” sur l’écran “Enregistrement précédent” pour réinitialiser les
données du dernier enregistrement.
La consommation moyenne de carburant affichée sur l’écran multifonction sera simul-
tanément réinitialisée.
■Autonomie
Affiche la distance maximum estimée pouvant être parcourue avec la quantité de car-
burant restant dans le réservoir.
Cette distance est calculée sur la base de votre consommation moyenne de carburant.
Par conséquent, la distance réelle pouvant être parcourue peut être différente de celle
qui est affichée.
1
2
3
4
5
6
