3214-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71271M_(EM)

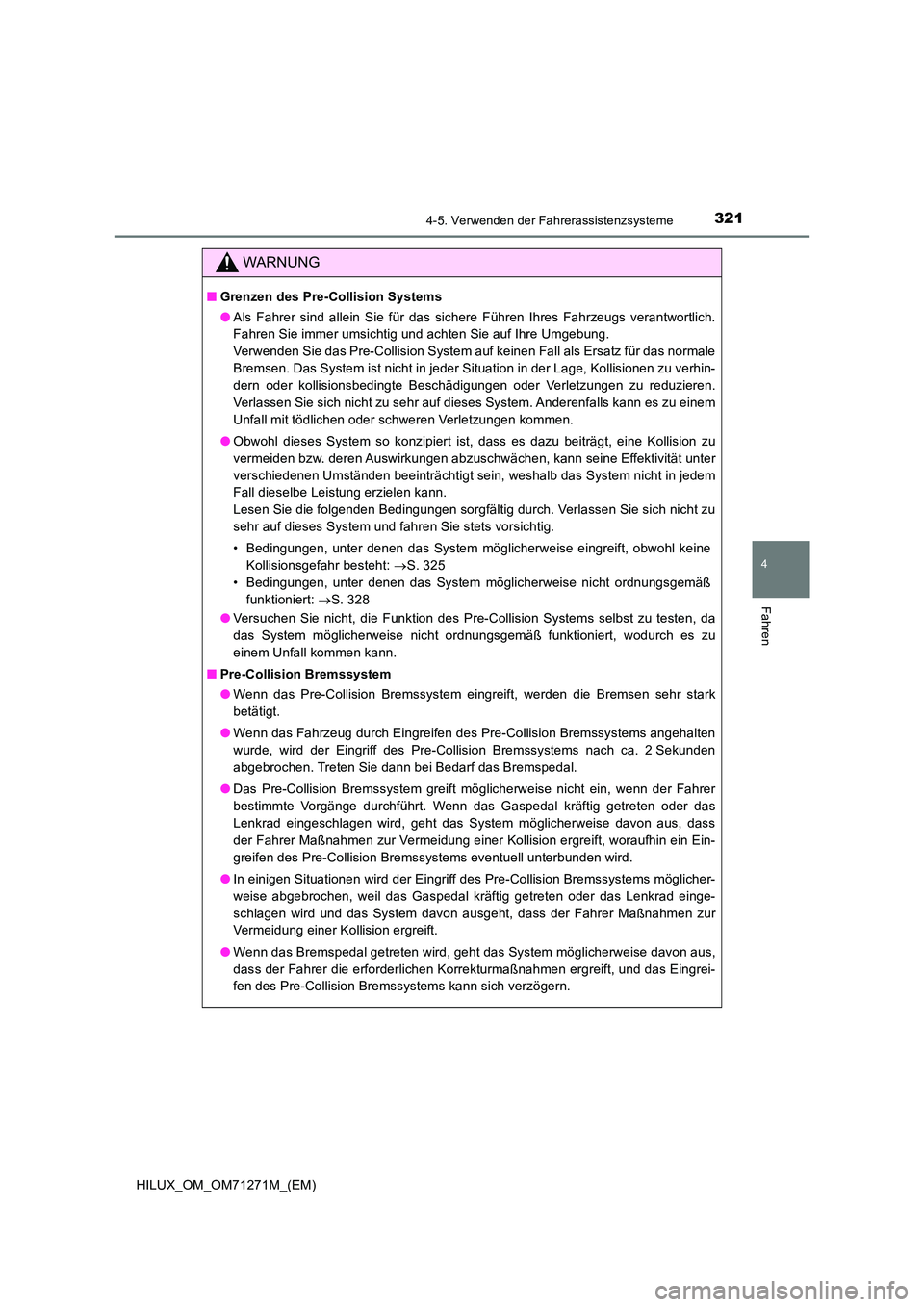

WARNUNG
■Grenzen des Pre-Collision Systems
● Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Verwenden Sie das Pre-Collision System auf keinen Fall als Ersatz für das normale
Bremsen. Das System ist nicht in jeder Situation in der Lage, Kollisionen zu verhin-
dern oder kollisionsbedingte Beschädigungen oder Verletzungen zu reduzieren.
Verlassen Sie sich nicht zu sehr auf dieses System. Anderenfalls kann es zu einem
Unfall mit tödlichen oder schweren Verletzungen kommen.
● Obwohl dieses System so konzipiert ist, dass es dazu beiträgt, eine Kollision zu
vermeiden bzw. deren Auswirkungen abzuschwächen, kann seine Effektivität unter
verschiedenen Umständen beeinträchtigt sein, weshalb das System nicht in jedem
Fall dieselbe Leistung erzielen kann.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu
sehr auf dieses System und fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System möglicherweise eingreift, obwohl keine
Kollisionsgefahr besteht: S. 325
• Bedingungen, unter denen das System möglicherweise nicht ordnungsgemäß
funktioniert: S. 328
● Versuchen Sie nicht, die Funktion des Pre-Collision Systems selbst zu testen, da
das System möglicherweise nicht ordnungsgemäß funktioniert, wodurch es zu
einem Unfall kommen kann.
■ Pre-Collision Bremssystem
● Wenn das Pre-Collision Bremssystem eingreift, werden die Bremsen sehr stark
betätigt.
● Wenn das Fahrzeug durch Eingreifen des Pre-Collision Bremssystems angehalten
wurde, wird der Eingriff des Pre-Collision Bremssystems nach ca. 2 Sekunden
abgebrochen. Treten Sie dann bei Bedarf das Bremspedal.
● Das Pre-Collision Bremssystem greift möglicherweise nicht ein, wenn der Fahrer
bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten oder das
Lenkrad eingeschlagen wird, geht das System möglicherweise davon aus, dass
der Fahrer Maßnahmen zur Vermeidung einer Kollision ergreift, woraufhin ein Ein-
greifen des Pre-Collision Bremssystems eventuell unterbunden wird.
● In einigen Situationen wird der Eingriff des Pre-Collision Bremssystems möglicher-
weise abgebrochen, weil das Gaspedal kräftig getreten oder das Lenkrad einge-
schlagen wird und das System davon ausgeht, dass der Fahrer Maßnahmen zur
Vermeidung einer Kollision ergreift.
● Wenn das Bremspedal getreten wird, geht das System möglicherweise davon aus,
dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das Eingrei-
fen des Pre-Collision Bremssystems kann sich verzögern.

3224-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)

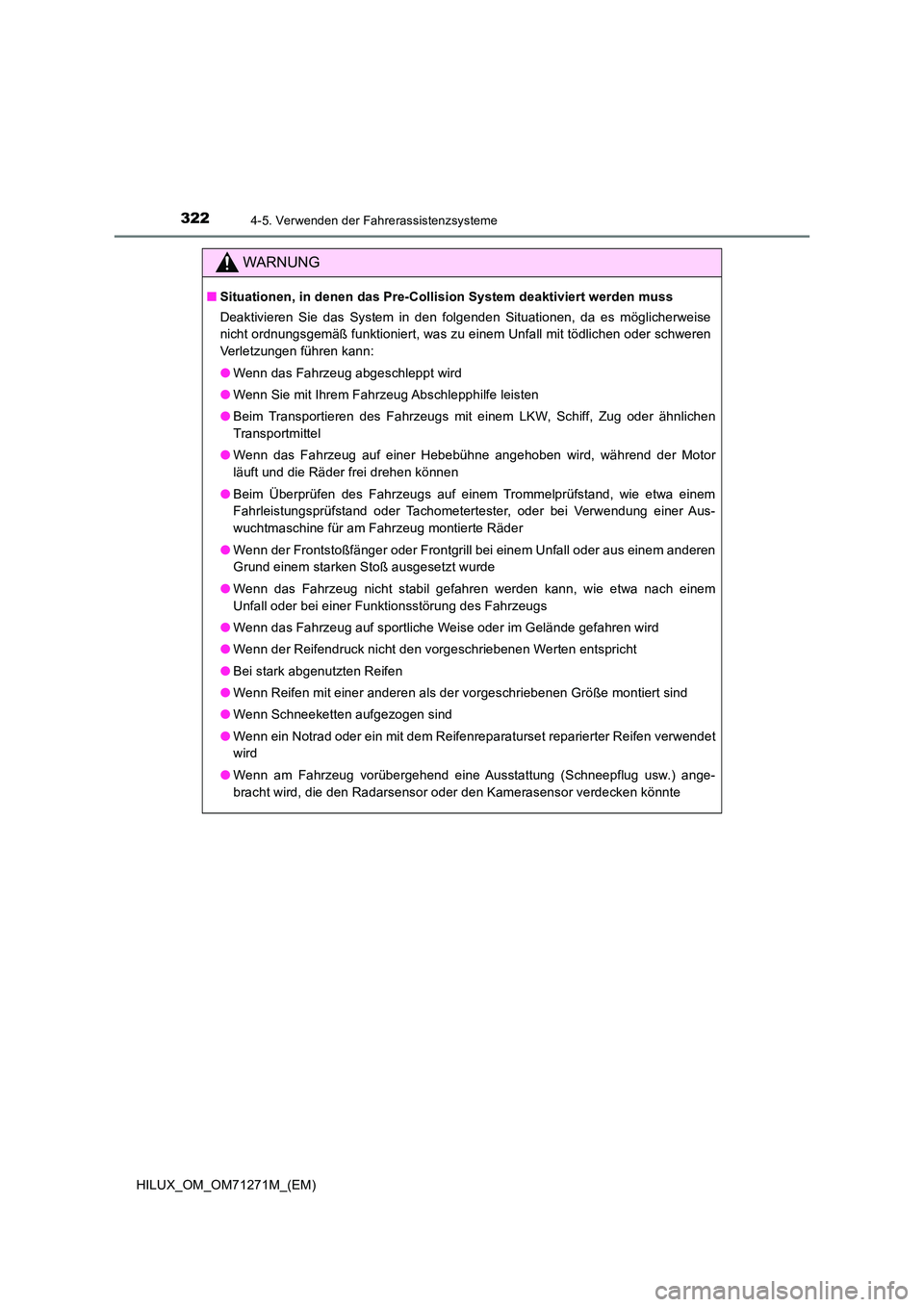

WARNUNG
■Situationen, in denen das Pre-Collision System deaktiviert werden muss
Deaktivieren Sie das System in den folgenden Situationen, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
● Wenn das Fahrzeug abgeschleppt wird
● Wenn Sie mit Ihrem Fahrzeug Abschlepphilfe leisten
● Beim Transportieren des Fahrzeugs mit einem LKW, Schiff, Zug oder ähnlichen
Transportmittel
● Wenn das Fahrzeug auf einer Hebebühne angehoben wird, während der Motor
läuft und die Räder frei drehen können
● Beim Überprüfen des Fahrzeugs auf einem Trommelprüfstand, wie etwa einem
Fahrleistungsprüfstand oder Tachometertester, oder bei Verwendung einer Aus-
wuchtmaschine für am Fahrzeug montierte Räder
● Wenn der Frontstoßfänger oder Frontgrill bei einem Unfall oder aus einem anderen
Grund einem starken Stoß ausgesetzt wurde
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
● Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
● Wenn der Reifendruck nicht den vorgeschriebenen Werten entspricht
● Bei stark abgenutzten Reifen
● Wenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
● Wenn Schneeketten aufgezogen sind
● Wenn ein Notrad oder ein mit dem Reifenreparaturset reparierter Reifen verwendet
wird
● Wenn am Fahrzeug vorübergehend eine Ausstattung (Schneepflug usw.) ange-
bracht wird, die den Radarsensor oder den Kamerasensor verdecken könnte

3234-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71271M_(EM)■
Deaktivieren des Pre-Collision Systems
Halten Sie den PCS-Schalter min-
destens 3 Sekunden gedrückt.
Die PCS-Warnleuchte leuchtet auf
und eine Meldung wird auf dem
Multi-Informationsdisplay angezeigt.
Um das System wieder zu aktivie-
ren, drücken Sie den PCS-Schalter
erneut.
Das System wird jedes Mal aktiviert, wenn der Motorschalter in Stellung “ON”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschal-
tet wird.
■
Ändern des Pre-Collision Warnzeitpunkts
Drücken Sie den PCS-Schalter, um
den aktuellen Warnzeitpunkt auf
dem Multi-Informationsdisplay
anzuzeigen. Bei jedem Drücken
des PCS-Schalters bei angezeig-
tem Warnzeitpunkt ändert sich der
Warnzeitpunkt wie folgt:
Die Einstellung des Warnzeitpunkts
wird beibehalten, wenn der Motor-
schalter in Stellung “LOCK” (Fahr-
zeuge ohne intelligentes Zugangs-
und Startsystem) geschaltet bzw.
ausgeschaltet wird (Fahrzeuge mit
intelligentem Zugangs- und Start-
system).
Fern
Die Warnung erfolgt früher als beim
Standardzeitpunkt.
Mittel
Dies ist die Standardeinstellung.
Nah
Die Warnung erfolgt später als beim Standardzeitpunkt.
Ändern der Einstellungen des Pre-Collision Systems
1
2
3

3244-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)

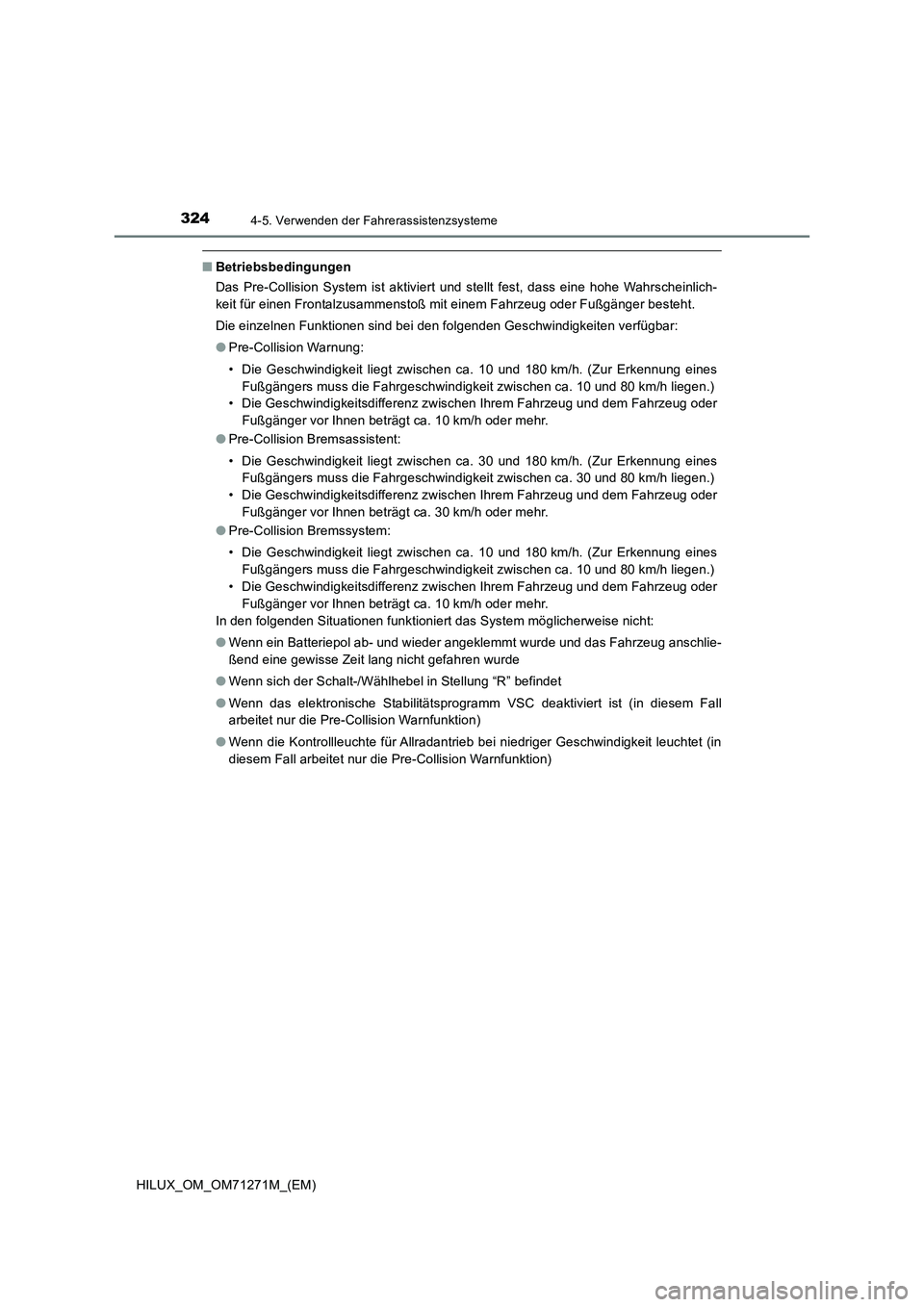

■Betriebsbedingungen
Das Pre-Collision System ist aktiviert und stellt fest, dass eine hohe Wahrscheinlich-
keit für einen Frontalzusammenstoß mit einem Fahrzeug oder Fußgänger besteht.
Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
●Pre-Collision Warnung:
• Die Geschwindigkeit liegt zwischen ca. 10 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 10 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
●Pre-Collision Bremsassistent:
• Die Geschwindigkeit liegt zwischen ca. 30 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 30 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 30 km/h oder mehr.
●Pre-Collision Bremssystem:
• Die Geschwindigkeit liegt zwischen ca. 10 und 180 km/h. (Zur Erkennung eines
Fußgängers muss die Fahrgeschwindigkeit zwischen ca. 10 und 80 km/h liegen.)
• Die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem Fahrzeug oder
Fußgänger vor Ihnen beträgt ca. 10 km/h oder mehr.
In den folgenden Situationen funktioniert das System möglicherweise nicht:
●Wenn ein Batteriepol ab- und wieder angeklemmt wurde und das Fahrzeug anschlie-
ßend eine gewisse Zeit lang nicht gefahren wurde
●Wenn sich der Schalt-/Wählhebel in Stellung “R” befindet
●Wenn das elektronische Stabilitätsprogramm VSC deaktiviert ist (in diesem Fall
arbeitet nur die Pre-Collision Warnfunktion)
●Wenn die Kontrollleuchte für Allradantrieb bei niedriger Geschwindigkeit leuchtet (in
diesem Fall arbeitet nur die Pre-Collision Warnfunktion)

3254-5. Verwenden der Fahrerassistenzsysteme
4
Fahren

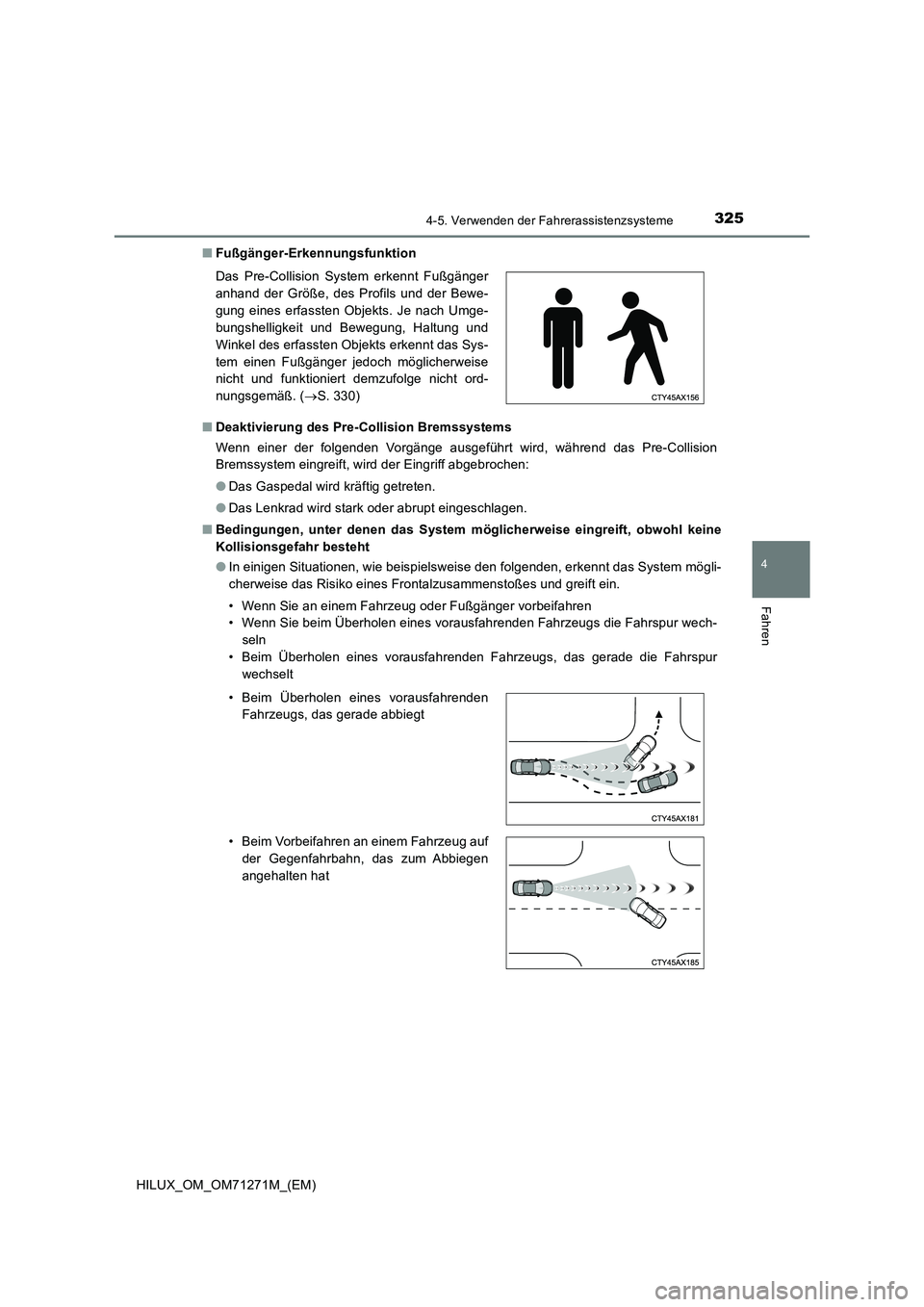

HILUX_OM_OM71271M_(EM)■Fußgänger-Erkennungsfunktion
■Deaktivierung des Pre-Collision Bremssystems
Wenn einer der folgenden Vorgänge ausgeführt wird, während das Pre-Collision
Bremssystem eingreift, wird der Eingriff abgebrochen:
●Das Gaspedal wird kräftig getreten.
●Das Lenkrad wird stark oder abrupt eingeschlagen.
■Bedingungen, unter denen das System möglicherweise eingreift, obwohl keine
Kollisionsgefahr besteht
●In einigen Situationen, wie beispielsweise den folgenden, erkennt das System mögli-
cherweise das Risiko eines Frontalzusammenstoßes und greift ein.
• Wenn Sie an einem Fahrzeug oder Fußgänger vorbeifahren
• Wenn Sie beim Überholen eines vorausfahrenden Fahrzeugs die Fahrspur wech-
seln
• Beim Überholen eines vorausfahrenden Fahrzeugs, das gerade die Fahrspur
wechselt Das Pre-Collision System erkennt Fußgänger
anhand der Größe, des Profils und der Bewe-
gung eines erfassten Objekts. Je nach Umge-
bungshelligkeit und Bewegung, Haltung und
Winkel des erfassten Objekts erkennt das Sys-
tem einen Fußgänger jedoch möglicherweise
nicht und funktioniert demzufolge nicht ord-
nungsgemäß. (S. 330)
• Beim Überholen eines vorausfahrenden
Fahrzeugs, das gerade abbiegt
• Beim Vorbeifahren an einem Fahrzeug auf
der Gegenfahrbahn, das zum Abbiegen
angehalten hat

3264-5. Verwenden der Fahrerassistenzsysteme

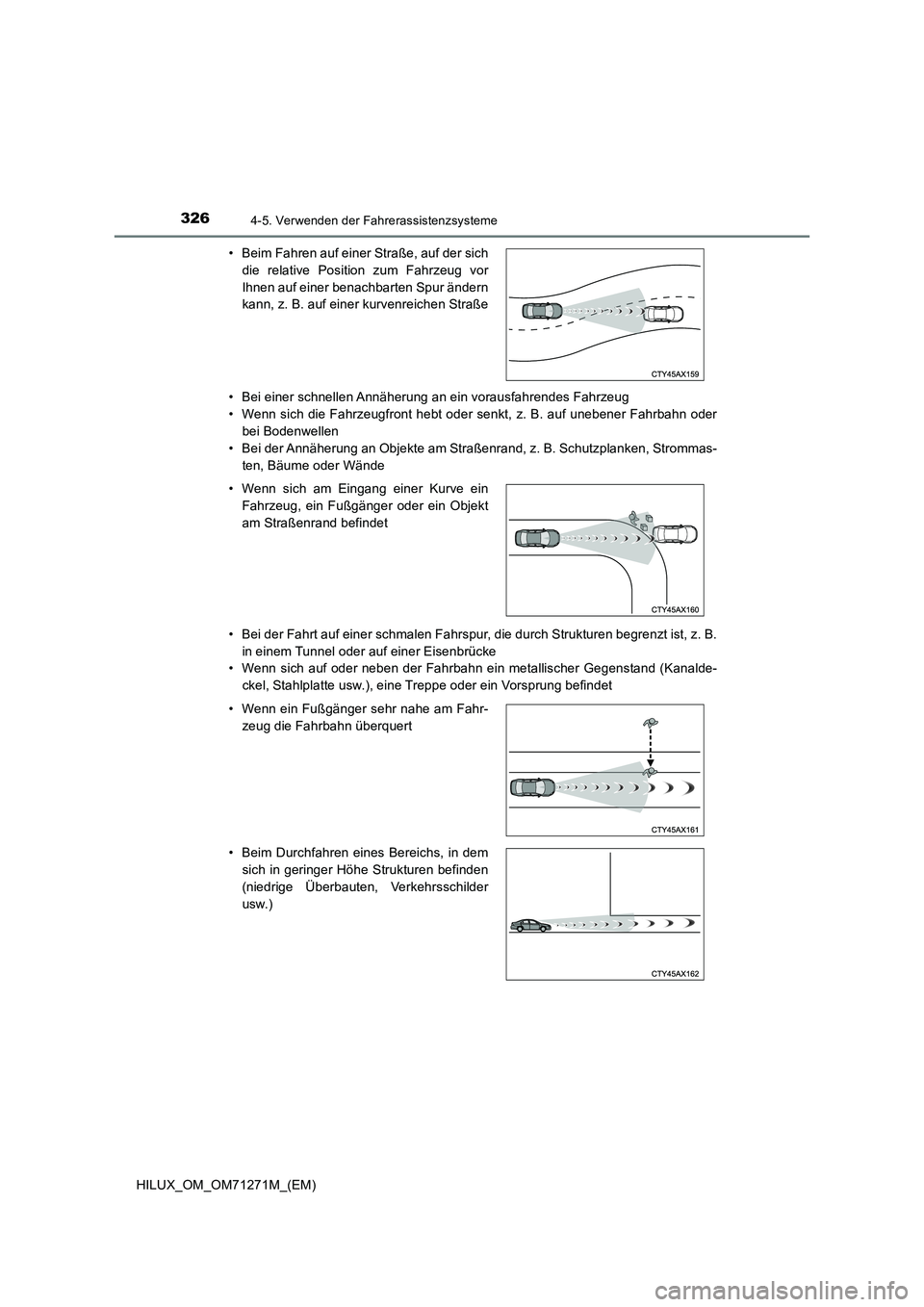

HILUX_OM_OM71271M_(EM)• Bei einer schnellen Annäherung an ein vorausfahrendes Fahrzeug
• Wenn sich die Fahrzeugfront hebt oder senkt, z. B. auf unebener Fahrbahn oder
bei Bodenwellen
• Bei der Annäherung an Objekte am Straßenrand, z. B. Schutzplanken, Strommas-
ten, Bäume oder Wände
• Bei der Fahrt auf einer schmalen Fahrspur, die durch Strukturen begrenzt ist, z. B.
in einem Tunnel oder auf einer Eisenbrücke
• Wenn sich auf oder neben der Fahrbahn ein metallischer Gegenstand (Kanalde-
ckel, Stahlplatte usw.), eine Treppe oder ein Vorsprung befindet • Beim Fahren auf einer Straße, auf der sich
die relative Position zum Fahrzeug vor
Ihnen auf einer benachbarten Spur ändern
kann, z. B. auf einer kurvenreichen Straße
• Wenn sich am Eingang einer Kurve ein
Fahrzeug, ein Fußgänger oder ein Objekt
am Straßenrand befindet
• Wenn ein Fußgänger sehr nahe am Fahr-
zeug die Fahrbahn überquert
• Beim Durchfahren eines Bereichs, in dem
sich in geringer Höhe Strukturen befinden
(niedrige Überbauten, Verkehrsschilder
usw.)

3274-5. Verwenden der Fahrerassistenzsysteme
4
Fahren

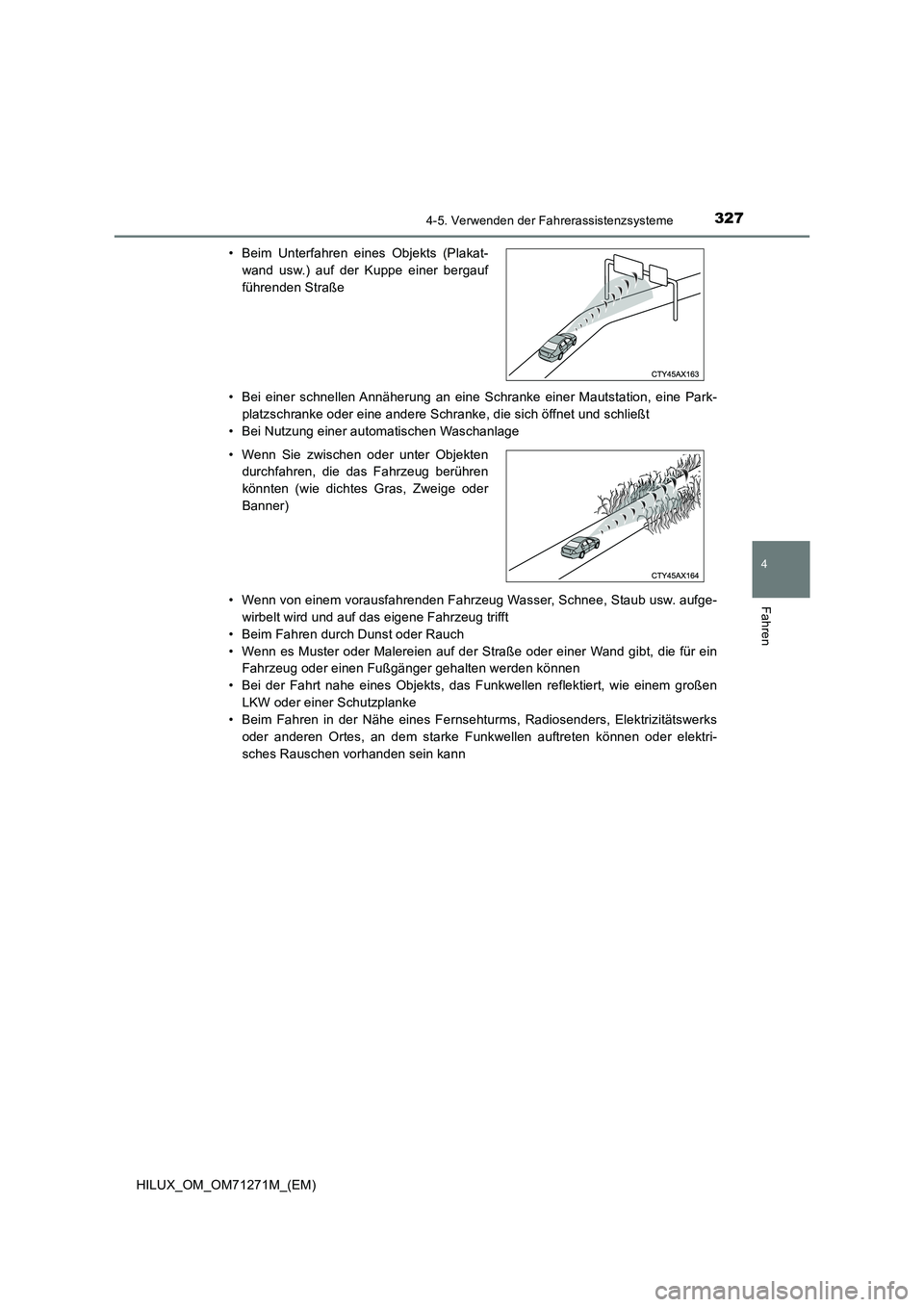

HILUX_OM_OM71271M_(EM)• Bei einer schnellen Annäherung an eine Schranke einer Mautstation, eine Park-
platzschranke oder eine andere Schranke, die sich öffnet und schließt
• Bei Nutzung einer automatischen Waschanlage
• Wenn von einem vorausfahrenden Fahrzeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das eigene Fahrzeug trifft
• Beim Fahren durch Dunst oder Rauch
• Wenn es Muster oder Malereien auf der Straße oder einer Wand gibt, die für ein
Fahrzeug oder einen Fußgänger gehalten werden können
• Bei der Fahrt nahe eines Objekts, das Funkwellen reflektiert, wie einem großen
LKW oder einer Schutzplanke
• Beim Fahren in der Nähe eines Fernsehturms, Radiosenders, Elektrizitätswerks
oder anderen Ortes, an dem starke Funkwellen auftreten können oder elektri-
sches Rauschen vorhanden sein kann • Beim Unterfahren eines Objekts (Plakat-
wand usw.) auf der Kuppe einer bergauf
führenden Straße
• Wenn Sie zwischen oder unter Objekten
durchfahren, die das Fahrzeug berühren
könnten (wie dichtes Gras, Zweige oder
Banner)

3284-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)■Situationen, in denen das System möglicherweise nicht ordnungsgemäß funktio-
niert
●In einigen Situationen, wie beispielsweise den folgenden, wird ein Fahrzeug mögli-
cherweise nicht vom Radarsensor und vom Kamerasensor erfasst, sodass das Sys-
tem nicht ordnungsgemäß funktioniert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Motorrad oder Fahrrad handelt
• Wenn sich das Fahrzeug der Seite oder der Front eines Fahrzeugs nähert
• Wenn ein vorausfahrendes Fahrzeug eine kleine Heckfläche hat, z. B. ein LKW
ohne Ladung
• Wenn ein vorausfahrendes Fahrzeug Lasten transportiert, die über den Heck-
stoßfänger hinausragen
• Wenn ein vorausfahrendes Fahrzeug eine ungewöhnliche Form hat, z. B. ein
Traktor oder ein Beiwagen
• Wenn Sonnenstrahlen oder andere Lichtquellen direkt auf ein vorausfahrendes
Fahrzeug treffen
• Wenn ein Fahrzeug vor Ihrem Fahrzeug einschert oder plötzlich neben einem
Fahrzeug auftaucht
• Wenn ein vorausfahrendes Fahrzeug ein abruptes Manöver ausführt (wie plötzli-
ches Ausweichen, Beschleunigen oder Bremsen)
• Wenn Sie plötzlich hinter einem vorausfahrenden Fahrzeug einscheren • Wenn ein vorausfahrendes Fahrzeug eine
tiefes Heck hat, z. B. ein Tieflader
• Wenn ein vorausfahrendes Fahrzeug eine
extrem hohe Bodenfreiheit hat
• Wenn sich ein vorausfahrendes Fahrzeug
nicht direkt vor Ihrem Fahrzeug befindet

3294-5. Verwenden der Fahrerassistenzsysteme
4
Fahren

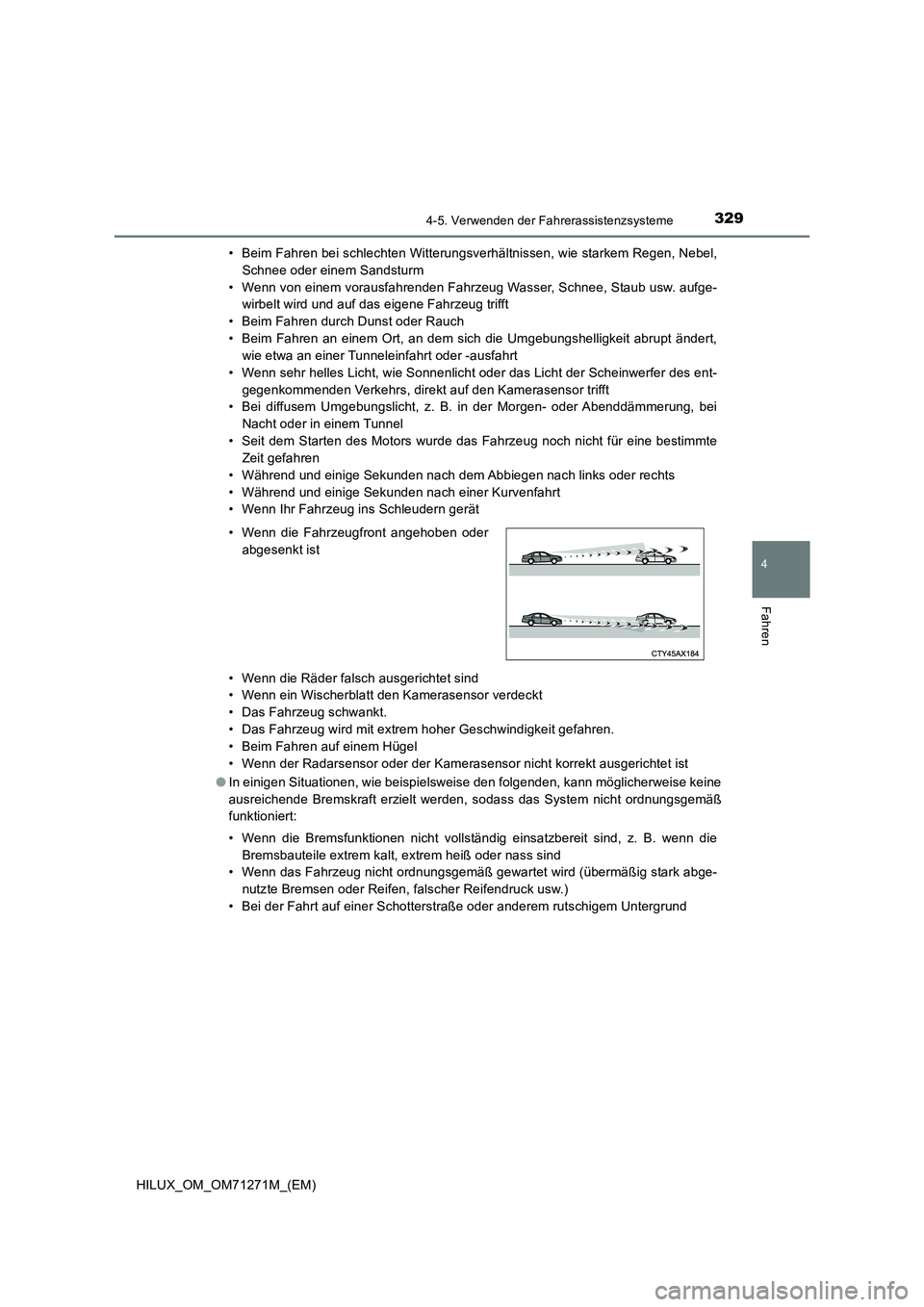

HILUX_OM_OM71271M_(EM)• Beim Fahren bei schlechten Witterungsverhältnissen, wie starkem Regen, Nebel,
Schnee oder einem Sandsturm
• Wenn von einem vorausfahrenden Fahrzeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das eigene Fahrzeug trifft
• Beim Fahren durch Dunst oder Rauch
• Beim Fahren an einem Ort, an dem sich die Umgebungshelligkeit abrupt ändert,
wie etwa an einer Tunneleinfahrt oder -ausfahrt
• Wenn sehr helles Licht, wie Sonnenlicht oder das Licht der Scheinwerfer des ent-
gegenkommenden Verkehrs, direkt auf den Kamerasensor trifft
• Bei diffusem Umgebungslicht, z. B. in der Morgen- oder Abenddämmerung, bei
Nacht oder in einem Tunnel
• Seit dem Starten des Motors wurde das Fahrzeug noch nicht für eine bestimmte
Zeit gefahren
• Während und einige Sekunden nach dem Abbiegen nach links oder rechts
• Während und einige Sekunden nach einer Kurvenfahrt
• Wenn Ihr Fahrzeug ins Schleudern gerät
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Kamerasensor verdeckt
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hoher Geschwindigkeit gefahren.
• Beim Fahren auf einem Hügel
• Wenn der Radarsensor oder der Kamerasensor nicht korrekt ausgerichtet ist
●In einigen Situationen, wie beispielsweise den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden, sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollständig einsatzbereit sind, z. B. wenn die
Bremsbauteile extrem kalt, extrem heiß oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (übermäßig stark abge-
nutzte Bremsen oder Reifen, falscher Reifendruck usw.)
• Bei der Fahrt auf einer Schotterstraße oder anderem rutschigem Untergrund • Wenn die Fahrzeugfront angehoben oder
abgesenkt ist

3304-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)●Einige Fußgänger, wie beispielsweise die folgenden, werden möglicherweise nicht
vom Radarsensor und Kamerasensor erfasst, sodass das System nicht ordnungsge-
mäß funktioniert:
• Fußgänger, die kleiner als ca. 1 m oder größer als ca. 2 m sind
• Fußgänger in übergroßer Kleidung (Regenmantel, langer Rock usw.), die ihre Sil-
houette undeutlich macht
• Fußgänger mit großen Gepäckstücken, Regenschirmen usw., die Teile ihres Kör-
pers verdecken
• Fußgänger, die sich nach vorne beugen oder hinhocken
• Fußgänger, die einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein anderes
Fahrzeug schieben
• Gruppen dicht gedrängter Fußgänger
• Weiß gekleidete Fußgänger, die extrem hell erscheinen
• Fußgänger im Dunkeln, z. B. bei Nacht oder in einem Tunnel
• Fußgänger, die in Farben gekleidet sind, die sich, auch in ihrer Helligkeit, kaum
von der Umgebung unterscheiden
• Fußgänger in der Nähe von Wänden, Zäunen, Schutzplanken oder großen Objek-
ten
• Fußgänger, die sich auf einem metallischen Gegenstand (Kanaldeckel, Stahl-
platte usw.) auf der Straße befinden
• Schnell gehende Fußgänger
• Fußgänger, die plötzlich die Geschwindigkeit ändern
• Fußgänger, die plötzlich und schnell hinter einem Fahrzeug oder einem großen
Objekt auftauchen
• Fußgänger, die sich sehr nah an der Fahrzeugseite (neben dem Außenspiegel
usw.) befinden
