TOYOTA HILUX 2019 Betriebsanleitungen (in German)

341
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
HILUX_OM_OM71271M_(EM)

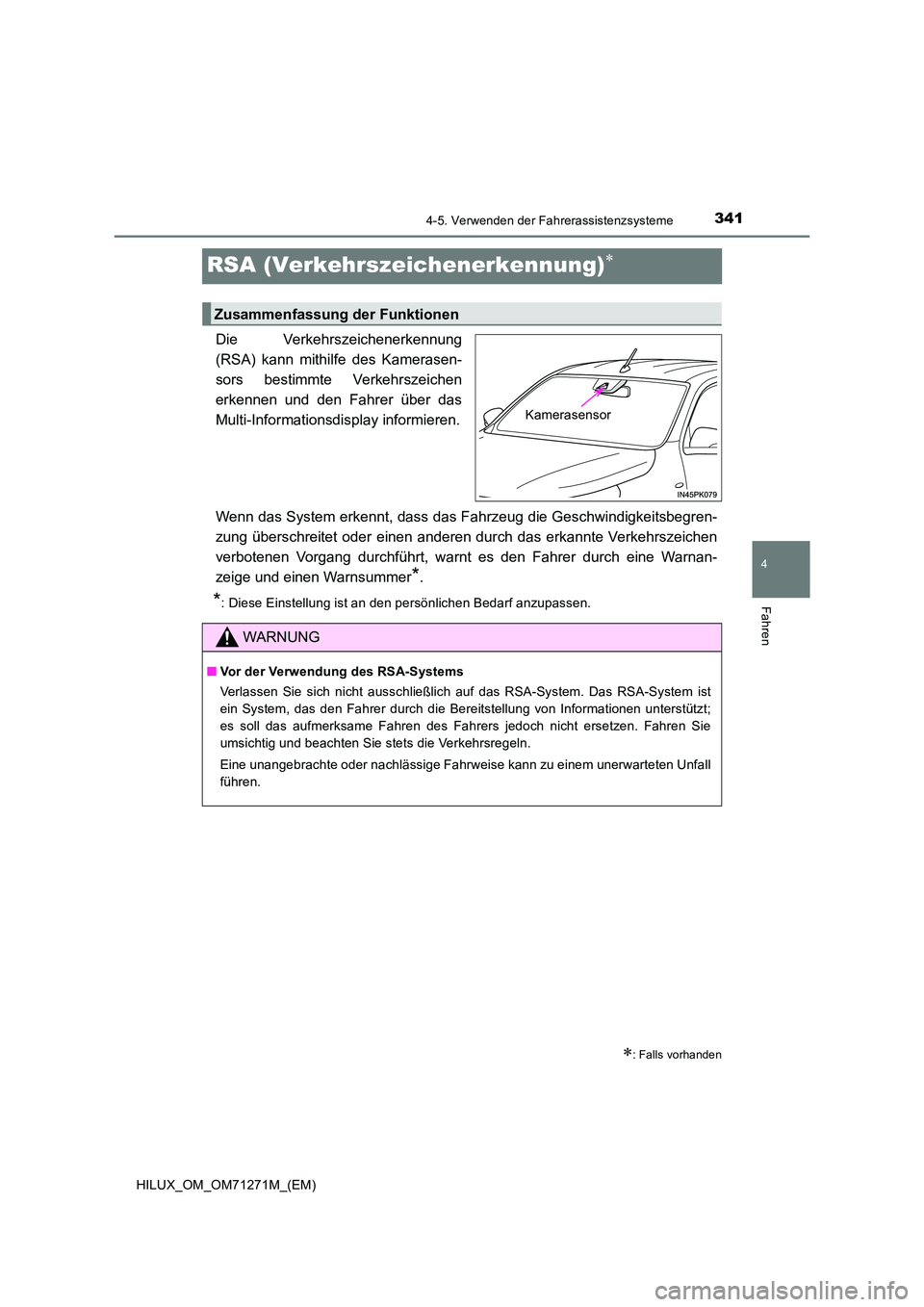

RSA (Verkehrszeichenerkennung)
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über das
Multi-Informationsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen dur ch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt;
es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

3424-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)

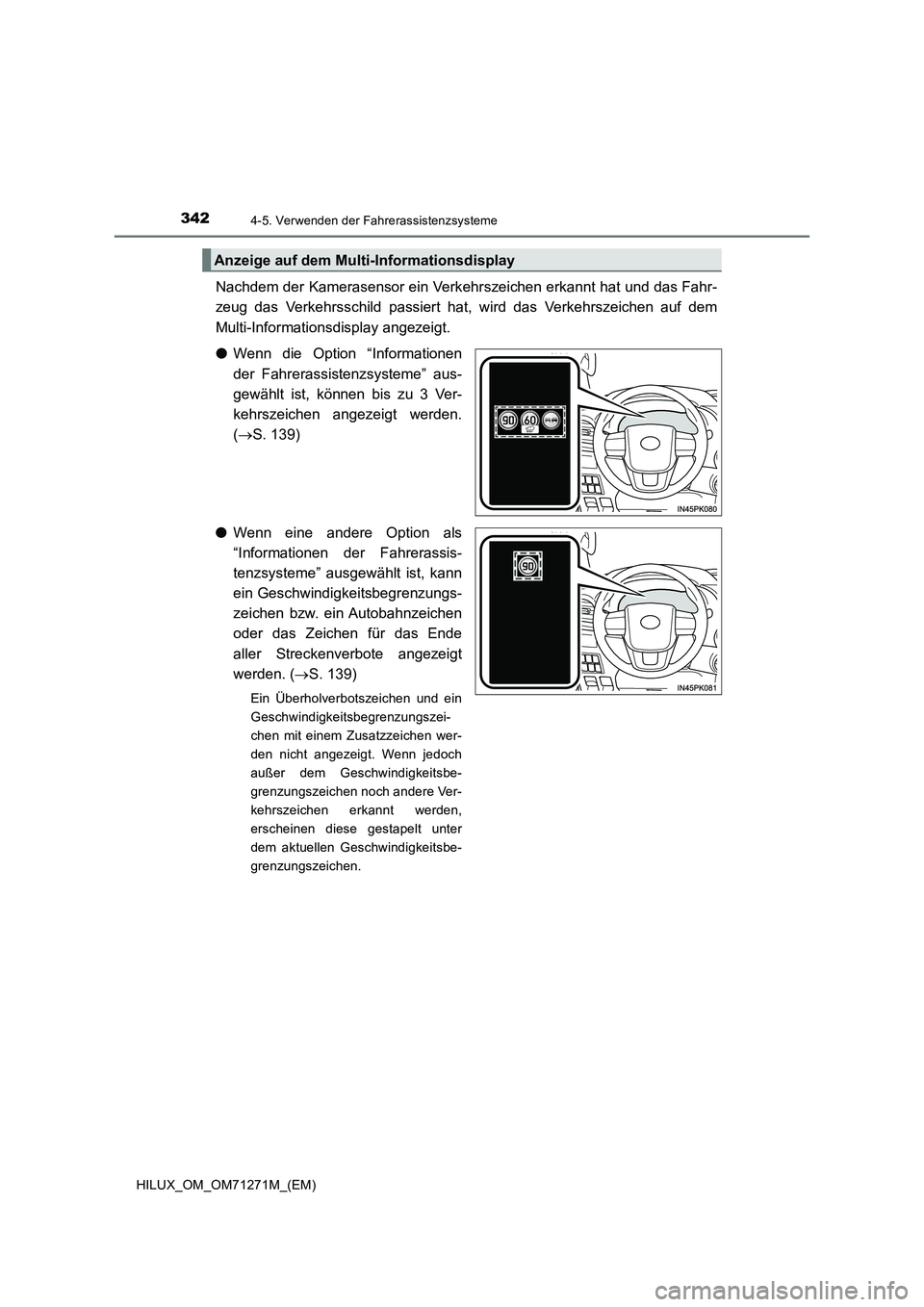

Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem
Multi-Informationsdisplay angezeigt.
●Wenn die Option “Informationen
der Fahrerassistenzsysteme” aus-
gewählt ist, können bis zu 3 Ver-
kehrszeichen angezeigt werden.
(S. 139)
●Wenn eine andere Option als
“Informationen der Fahrerassis-
tenzsysteme” ausgewählt ist, kann
ein Geschwindigkeitsbegrenzungs-
zeichen bzw. ein Autobahnzeichen
oder das Zeichen für das Ende
aller Streckenverbote angezeigt
werden. (S. 139)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen wer-
den nicht angezeigt. Wenn jedoch
außer dem Geschwindigkeitsbe-
grenzungszeichen noch andere Ver-
kehrszeichen erkannt werden,
erscheinen diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen.
Anzeige auf dem Multi-Informationsdisplay

3434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71271M_(EM)
Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen nicht entsprechende) oder vor Kur-
zem eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer
Geschwindigkeitsbegrenzung
*1
Autobahneinfahrt/-ausfahrt
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Wird gleichzeitig mit
der Geschwindig-
keitsbegrenzung
angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder
Eisglätte
Auf-/Abfahrt*2
Zusatzzeichen
vorhanden
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots

3444-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)
*1: Ein Geschwindigkeitsbegrenzungszeichen mit einem höheren Wert als 130 wird
möglicherweise nicht erkannt und eine falsche Geschwindigkeitsbegrenzung kann
eventuell angezeigt werden.
*2: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim
Wechseln der Fahrspur nicht eingeschaltet wird.
In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahrzeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf dem Multi-Informationsdisplay angezeig-
ten Verkehrszeichen entspricht, wird das Verkehrszeichens in
umgekehrten Farben angezeigt.
●Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindig-
keit, Einheit) möglicherweise falsch erkannt und eine Warnanzeige funktio-
niert eventuell nicht ordnungsgemäß.
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen.
Es gelten wieder die allgemeinen
Verkehrsregeln.)
Warnanzeige
TypMulti-Informationsdisplay

3454-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71271M_(EM)

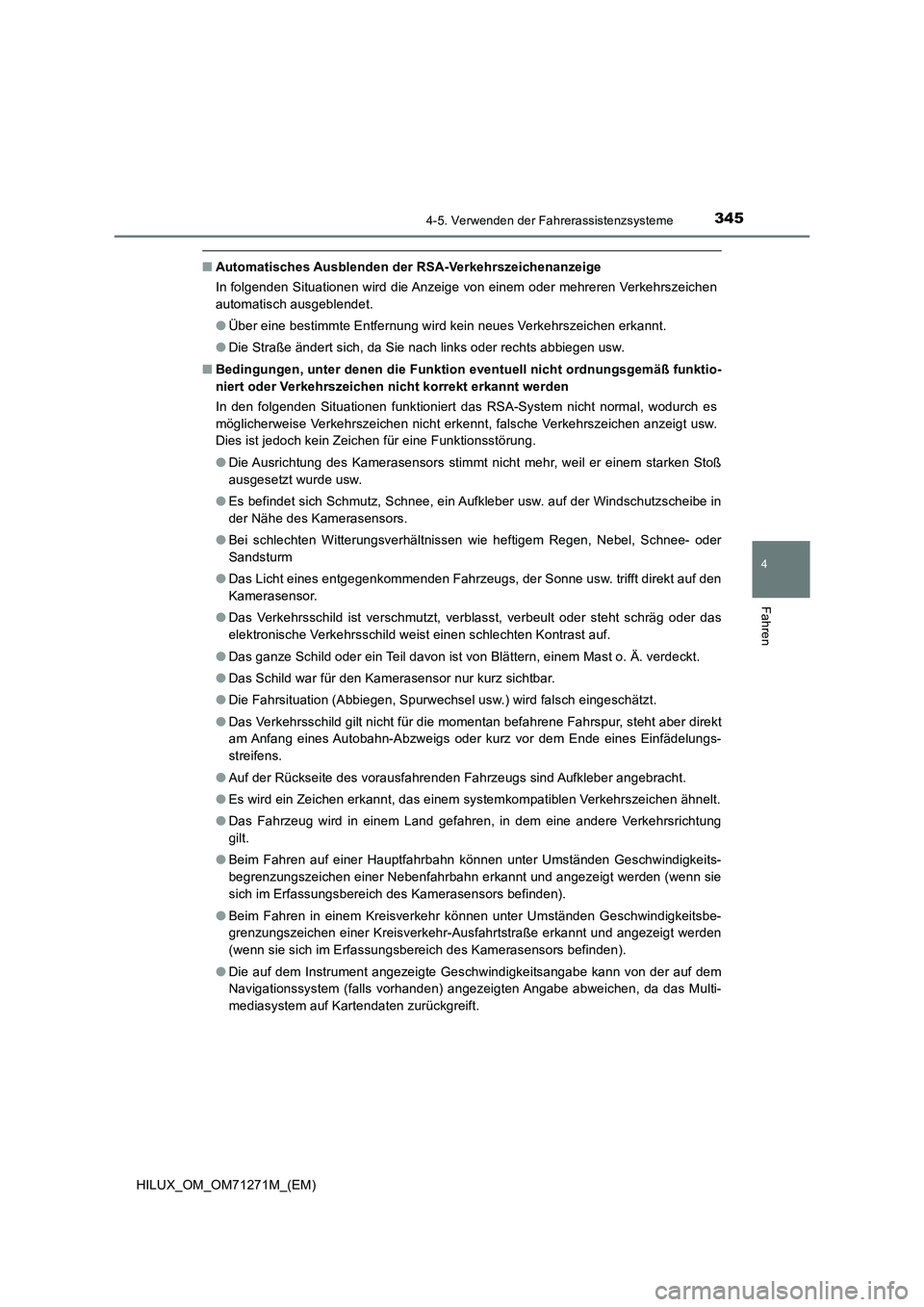

■Automatisches Ausblenden der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
●Die Straße ändert sich, da Sie nach links oder rechts abbiegen usw.
■Bedingungen, unter denen die Funktion eventuell nicht ordnungsgemäß funktio-
niert oder Verkehrszeichen nicht korrekt erkannt werden
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er einem starken Stoß
ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
●Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder
Sandsturm
●Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
●Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg oder das
elektronische Verkehrsschild weist einen schlechten Kontrast auf.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
●Das Schild war für den Kamerasensor nur kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
●Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
●Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
●Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
●Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von der auf dem
Navigationssystem (falls vorhanden) angezeigten Angabe abweichen, da das Multi-
mediasystem auf Kartendaten zurückgreift.

3464-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)■Beim Fahren in einem Land, in dem eine andere Geschwindigkeitseinheit gilt
Da das RSA-System Verkehrszeichen basierend auf der im Instrument eingestellten
Einheit erkennt, muss die im Instrument eingestellte Einheit geändert werden. Stellen
Sie die im Instrument eingestellte Einheit auf die Geschwindigkeitseinheit der Ver-
kehrszeichen des aktuellen Aufenthaltorts ein. (S. 691)
■Ein- und Ausschalten des Systems
Wählen Sie bei stehendem Fahrzeug mit den Instrumentenschaltern , drücken Sie
, wählen Sie dann und drücken Sie . (S. 139)
■Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs-
und Startsystem) oder ausgeschaltet (Fahrzeuge mit intelligentem Zugangs- und Start-
system) wurde, während ein Geschwindigkeitsbegrenzungszeichen auf dem Multi-
Informationsdisplay angezeigt wurde, wird das gleiche Verkehrszeichen erneut ange-
zeigt, wenn der Motorschalter wieder in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem) geschaltet wird.
■Persönliche Einstellungen
Sie können Einstellungen (z. B. den Grenzwert für eine Warnung bei einer Geschwin-
digkeitsüberschreitung) ändern.
(Anpassbare Funktion: S. 690)

347
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
HILUX_OM_OM71271M_(EM)

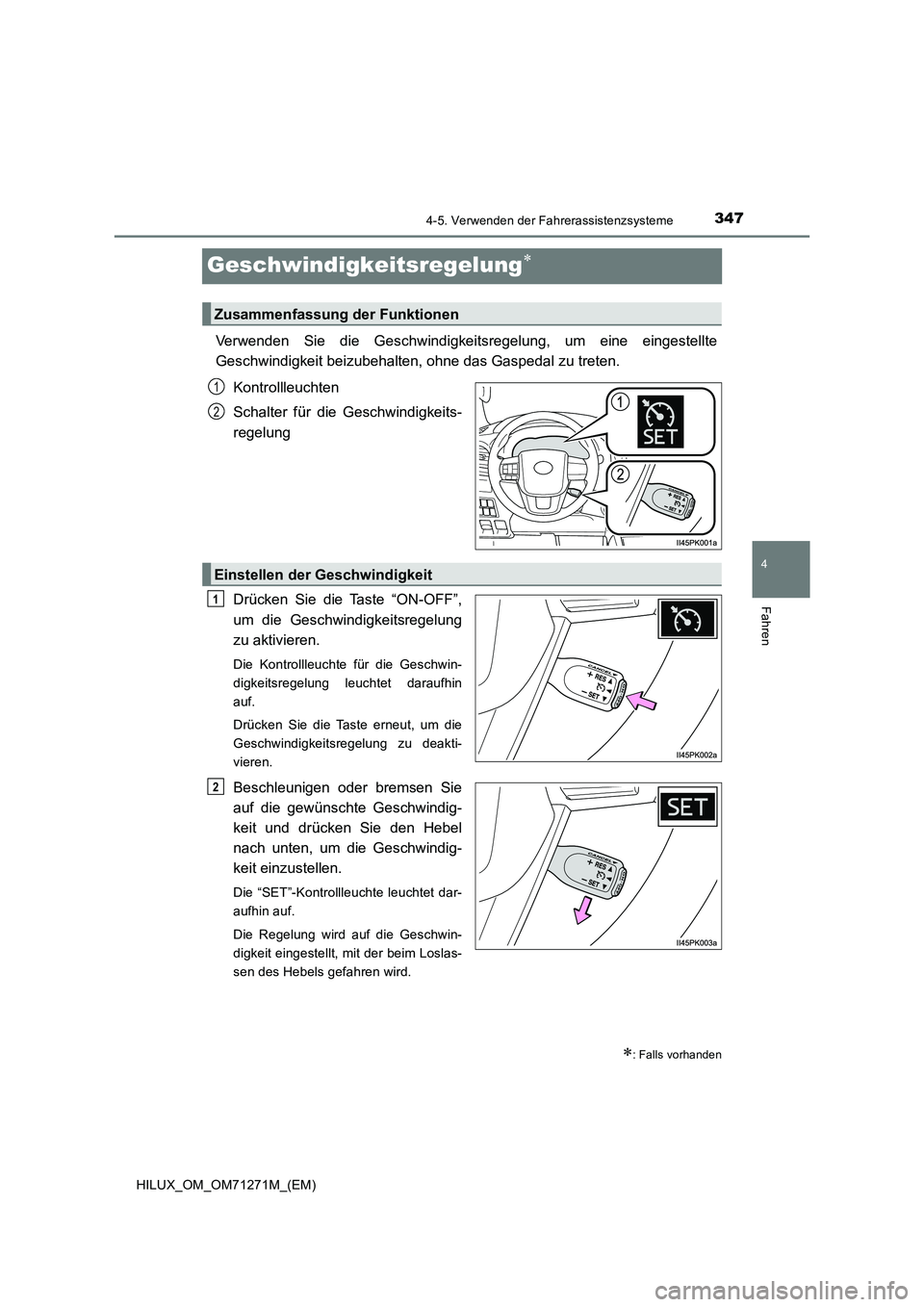

Geschwindigkeitsregelung
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten.
Kontrollleuchten
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Geschwin-
digkeitsregelung leuchtet daraufhin
auf.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder bremsen Sie
auf die gewünschte Geschwindig-
keit und drücken Sie den Hebel
nach unten, um die Geschwindig-
keit einzustellen.
Die “SET”-Kontrollleuchte leuchtet dar-
aufhin auf.
Die Regelung wird auf die Geschwin-
digkeit eingestellt, mit der beim Loslas-
sen des Hebels gefahren wird.
: Falls vorhanden
Zusammenfassung der Funktionen
1
2
Einstellen der Geschwindigkeit
1
2

3484-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)

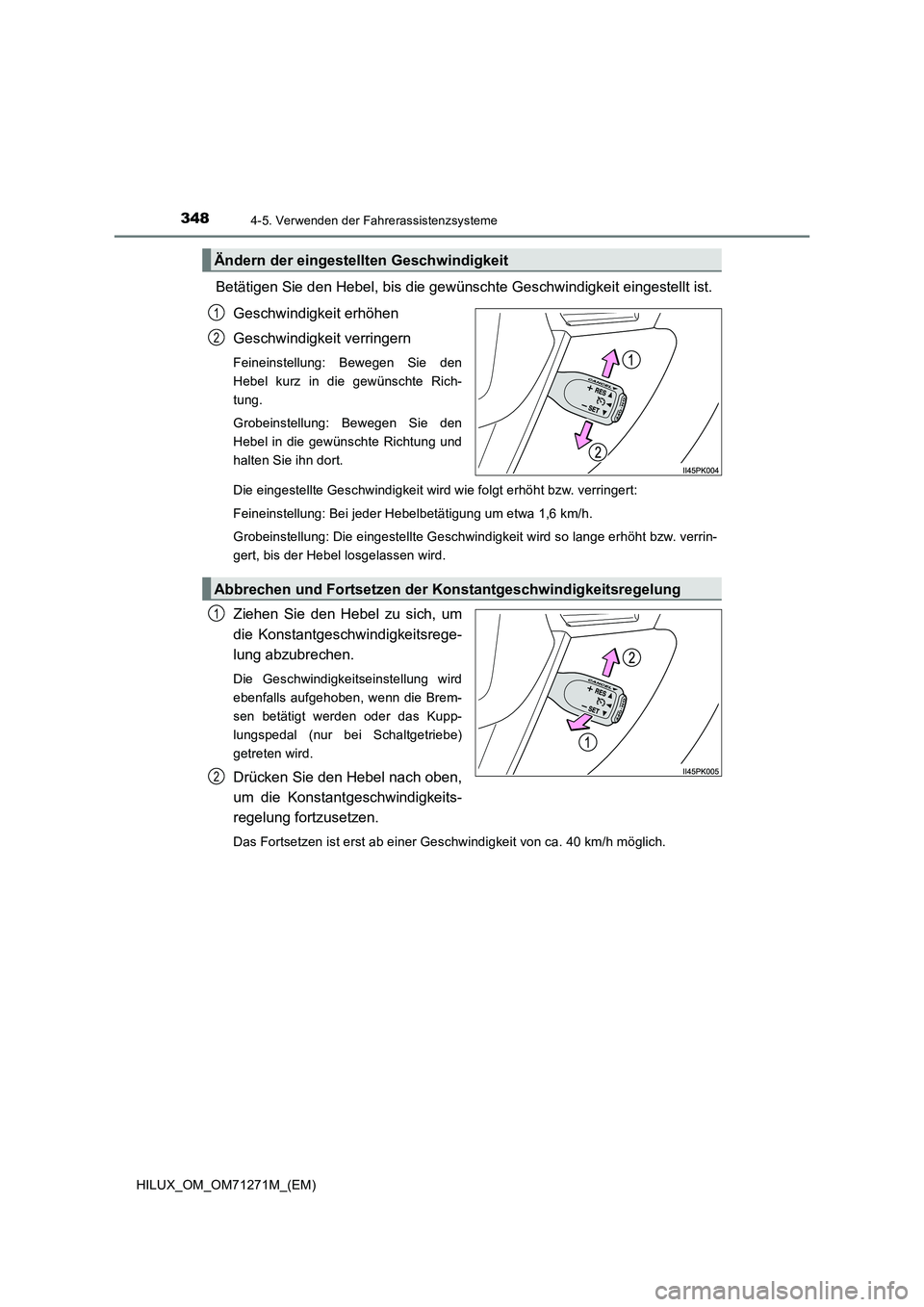

Betätigen Sie den Hebel, bis die gewünschte Geschwindigkeit eingestellt ist.
Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel in die gewünschte Richtung und
halten Sie ihn dort.
Die eingestellte Geschwindigkeit wird wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um etwa 1,6 km/h.
Grobeinstellung: Die eingestellte Geschwindigkeit wird so lange erhöht bzw. verrin-
gert, bis der Hebel losgelassen wird.
Ziehen Sie den Hebel zu sich, um
die Konstantgeschwindigkeitsrege-
lung abzubrechen.
Die Geschwindigkeitseinstellung wird
ebenfalls aufgehoben, wenn die Brem-
sen betätigt werden oder das Kupp-
lungspedal (nur bei Schaltgetriebe)
getreten wird.
Drücken Sie den Hebel nach oben,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwindigkeit von ca. 40 km/h möglich.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Fortsetzen der Konstantgeschwindigkeitsregelung
1
2

3494-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71271M_(EM)

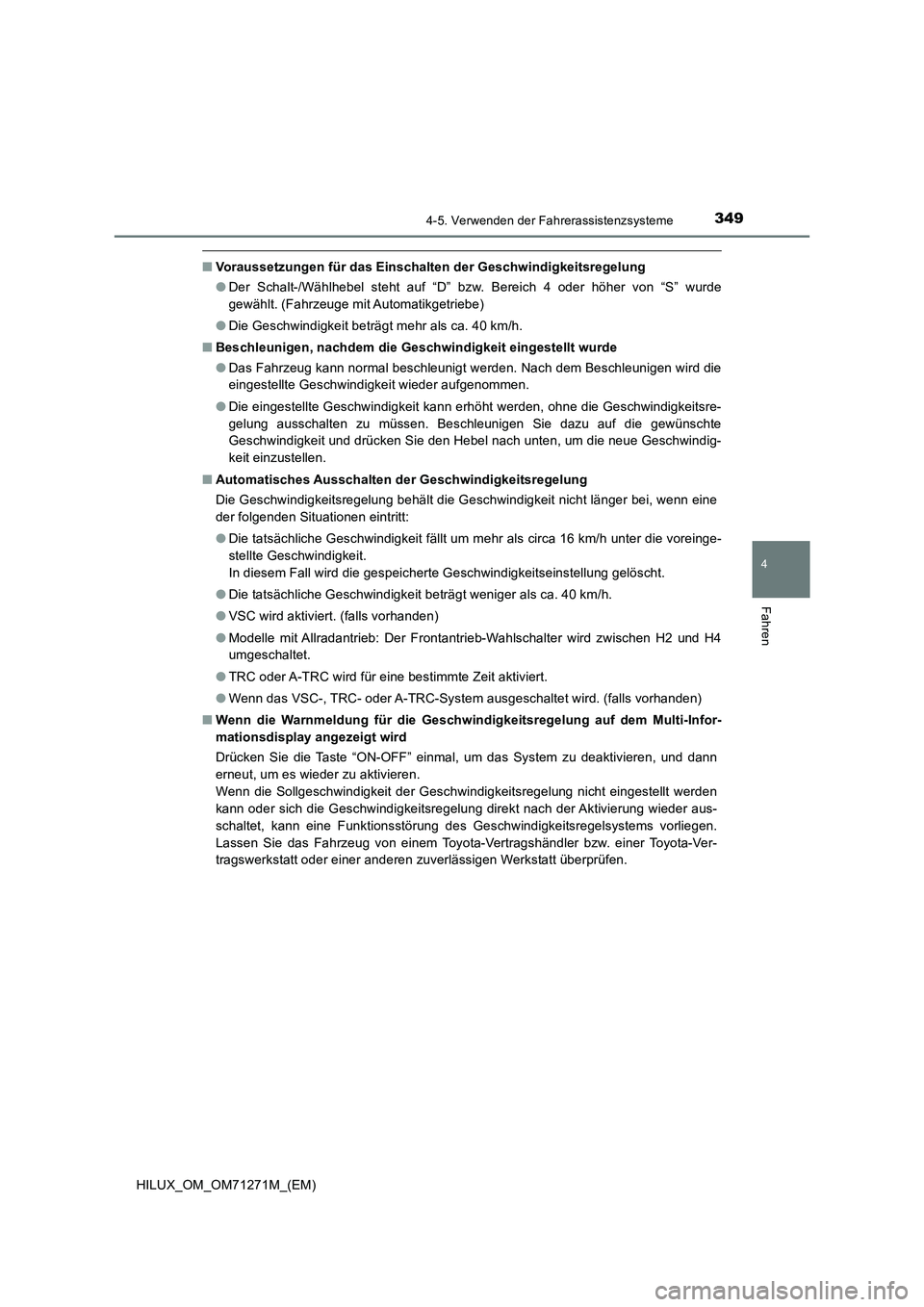

■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich 4 oder höher von “S” wurde
gewählt. (Fahrzeuge mit Automatikgetriebe)
●Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
●Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt:
●Die tatsächliche Geschwindigkeit fällt um mehr als circa 16 km/h unter die voreinge-
stellte Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
●Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
●VSC wird aktiviert. (falls vorhanden)
●Modelle mit Allradantrieb: Der Frontantrieb-Wahlschalter wird zwischen H2 und H4
umgeschaltet.
●TRC oder A-TRC wird für eine bestimmte Zeit aktiviert.
●Wenn das VSC-, TRC- oder A-TRC-System ausgeschaltet wird. (falls vorhanden)
■Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und dann
erneut, um es wieder zu aktivieren.
Wenn die Sollgeschwindigkeit der Geschwindigkeitsregelung nicht eingestellt werden
kann oder sich die Geschwindigkeitsregelung direkt nach der Aktivierung wieder aus-
schaltet, kann eine Funktionsstörung des Geschwindigkeitsregelsystems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

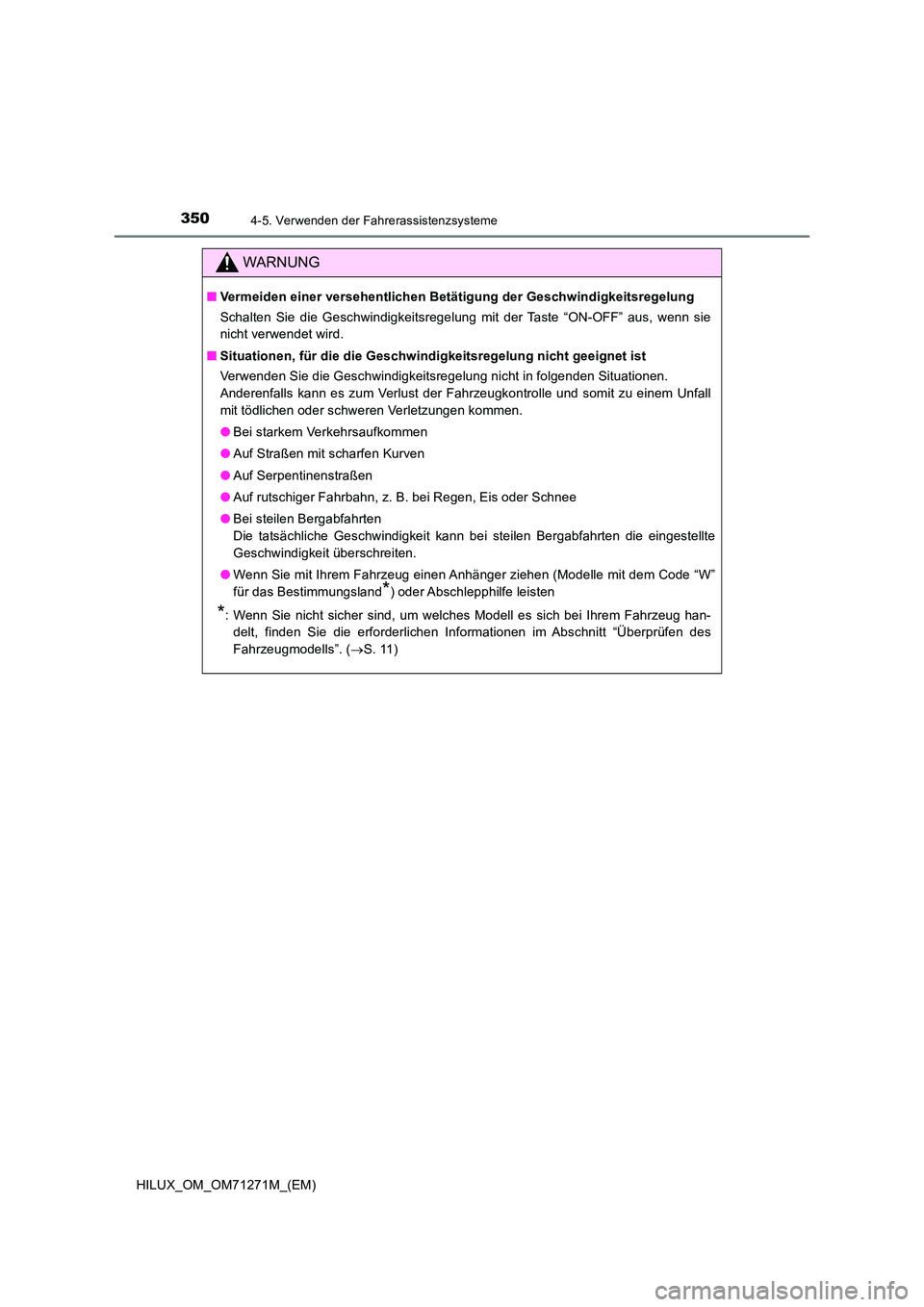

3504-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71271M_(EM)
WARNUNG
■Vermeiden einer versehentlichen Betätigung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mit der Taste “ON-OFF” aus, wenn sie
nicht verwendet wird.
■ Situationen, für die die Geschwindigkeitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsregelung nicht in folgenden Situationen.
Anderenfalls kann es zum Verlust der Fahrzeugkontrolle und somit zu einem Unfall
mit tödlichen oder schweren Verletzungen kommen.
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen (Modelle mit dem Code “W”
für das Bestimmungsland*) oder Abschlepphilfe leisten
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug han-
delt, finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des
Fahrzeugmodells”. ( S. 11)
