TOYOTA HILUX 2020 Manuale de Empleo (in Spanish)

6017-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

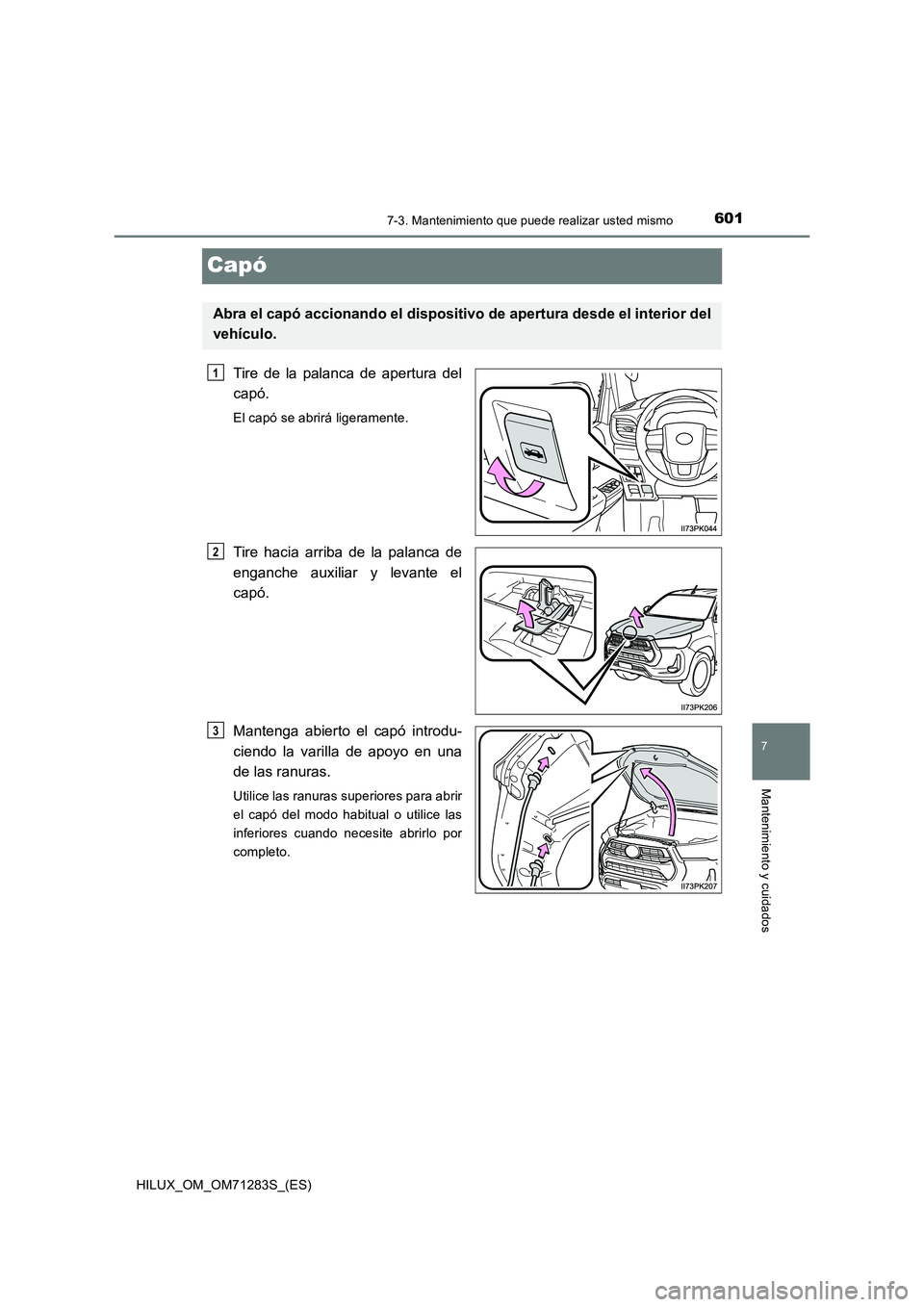

Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Tire hacia arriba de la palanca de
enganche auxiliar y levante el
capó.
Mantenga abierto el capó introdu-
ciendo la varilla de apoyo en una
de las ranuras.
Utilice las ranuras superiores para abrir
el capó del modo habitual o utilice las
inferiores cuando necesite abrirlo por
completo.
Abra el capó accionando el dispositivo de apertura desde el interior del
vehículo.
1
2
3

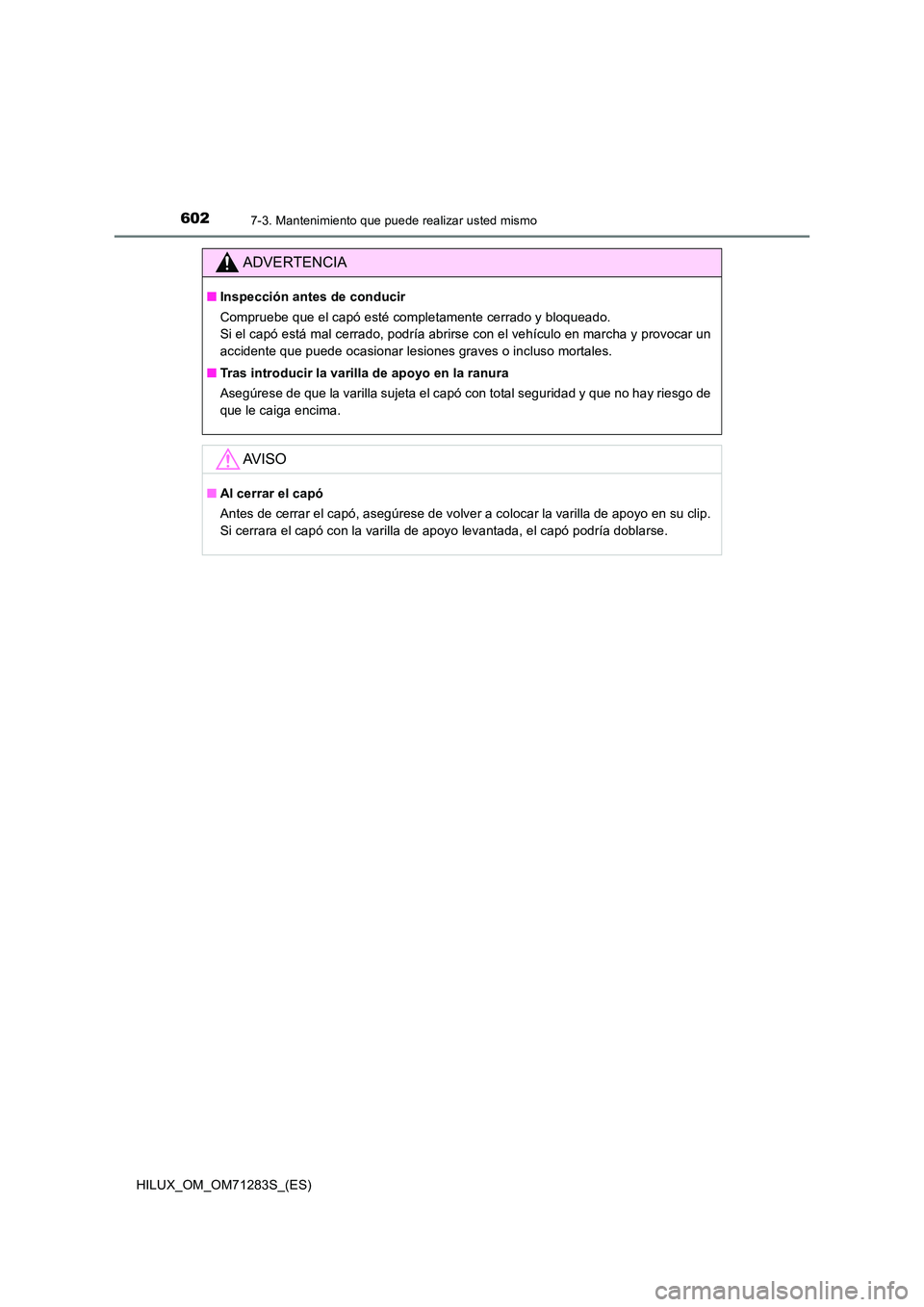

6027-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
ADVERTENCIA
■Inspección antes de conducir
Compruebe que el capó esté completamente cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un
accidente que puede ocasionar lesiones graves o incluso mortales.
■ Tras introducir la varilla de apoyo en la ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de
que le caiga encima.
AV I S O
■ Al cerrar el capó
Antes de cerrar el capó, asegúrese de volver a colocar la varilla de apoyo en su clip.
Si cerrara el capó con la varilla de apoyo levantada, el capó podría doblarse.

6037-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados
Compartimiento del motor
Motor de gasolina
Depósito de refrigerante del motor
( P. 610)
Varilla indicadora del nivel de
aceite del motor
( P. 606)
Tapón de llenado del aceite de
motor ( P. 607)
Caja de fusibles ( P. 638)
Batería ( P. 613)
Depósito del líquido lavaparabri-
sas ( P. 617)
Condensador ( P. 612)
Radiador ( P. 612)
1
2
3
4
5
6
7
8

6047-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

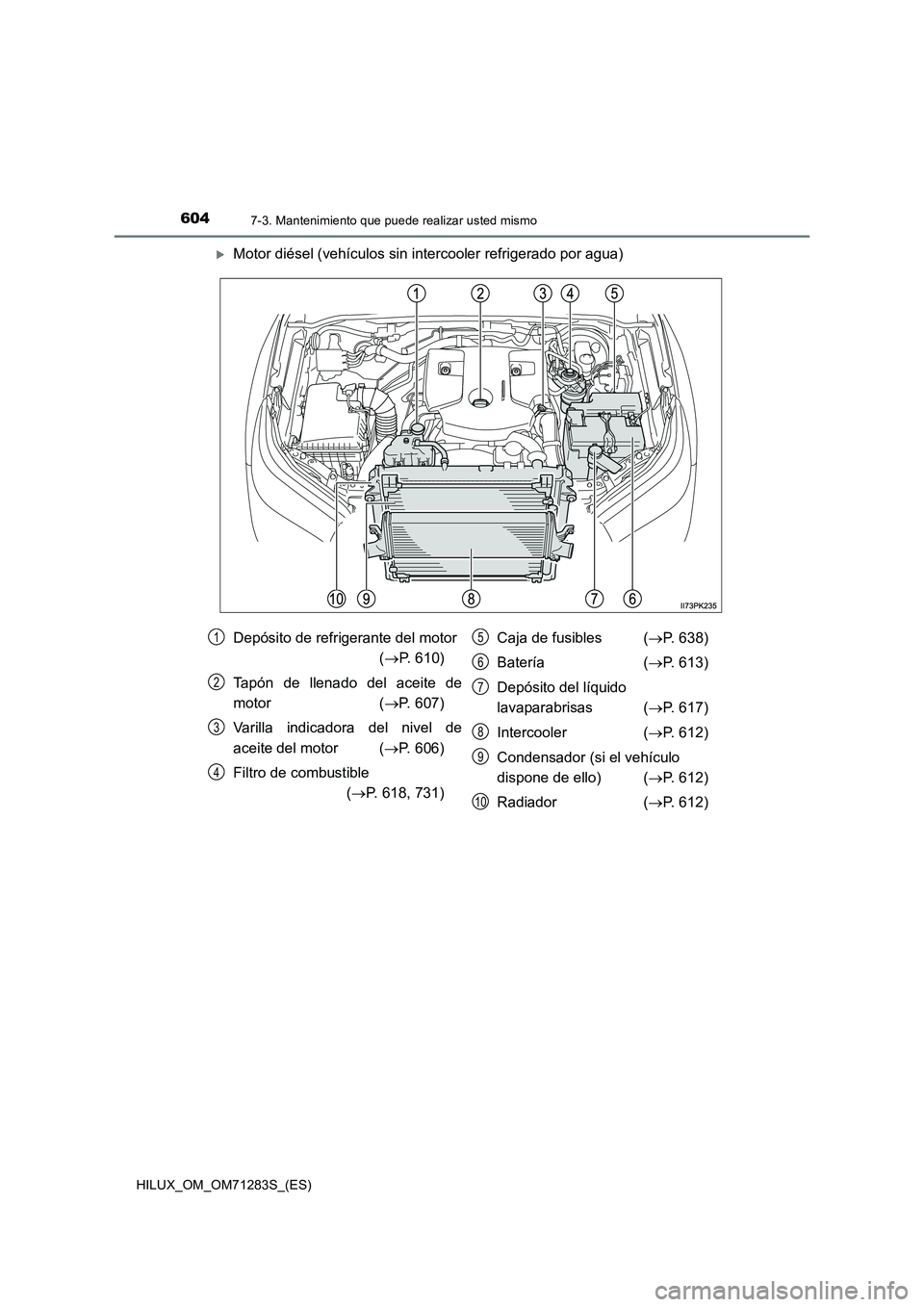

Motor diésel (vehículos sin intercooler refrigerado por agua)
Depósito de refrigerante del motor
( P. 610)
Tapón de llenado del aceite de
motor ( P. 607)
Varilla indicadora del nivel de
aceite del motor ( P. 606)
Filtro de combustible
( P. 618, 731)
Caja de fusibles ( P. 638)
Batería ( P. 613)
Depósito del líquido
lavaparabrisas ( P. 617)
Intercooler ( P. 612)
Condensador (si el vehículo
dispone de ello) ( P. 612)
Radiador ( P. 612)
1
2
3
4
5
6
7
8
9
10

6057-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

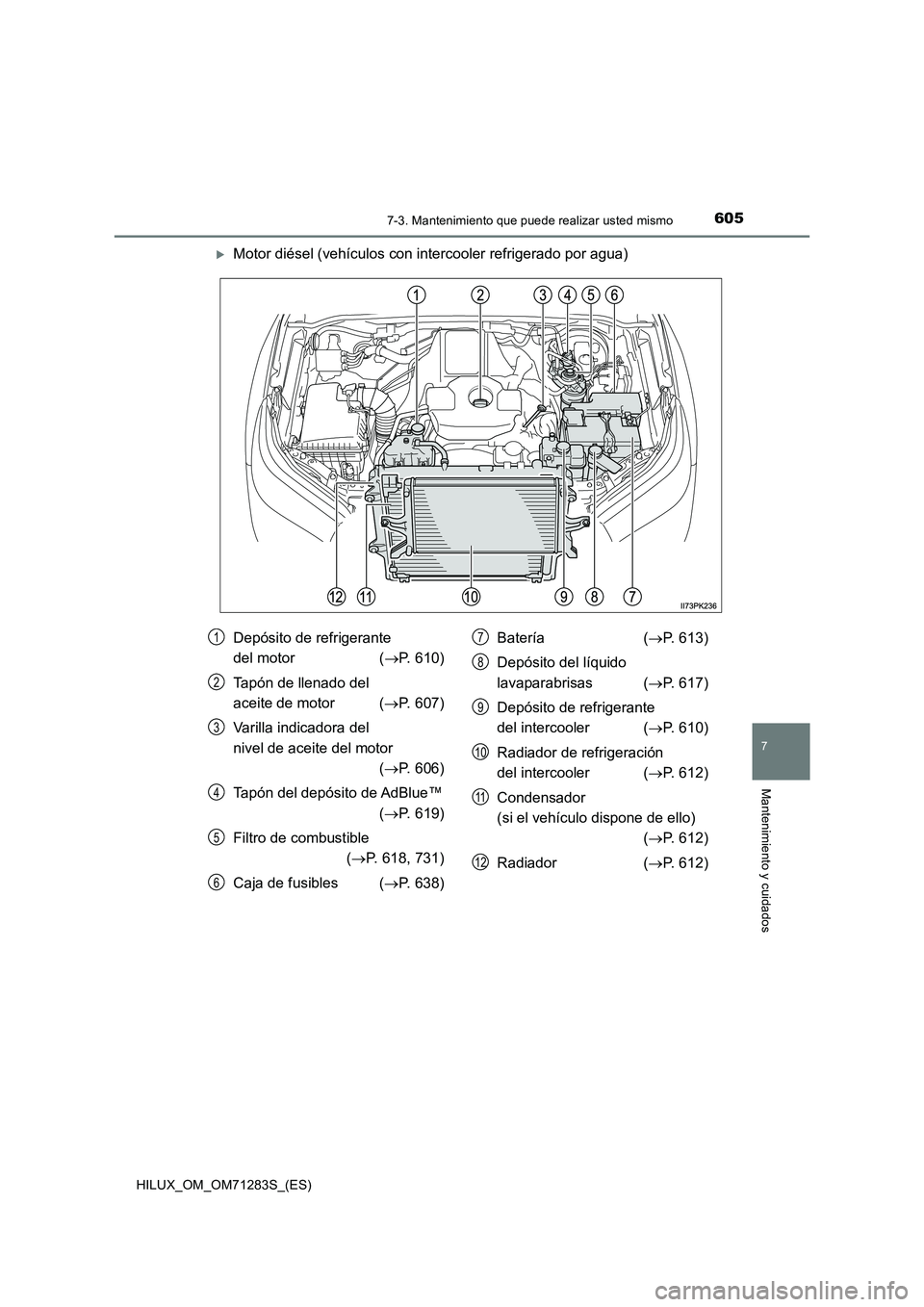

Motor diésel (vehículos con intercooler refrigerado por agua)
Depósito de refrigerante
del motor ( P. 610)
Tapón de llenado del
aceite de motor ( P. 607)
Varilla indicadora del
nivel de aceite del motor
( P. 606)
Tapón del depósito de AdBlue™
( P. 619)
Filtro de combustible
( P. 618, 731)
Caja de fusibles ( P. 638)
Batería ( P. 613)
Depósito del líquido
lavaparabrisas ( P. 617)
Depósito de refrigerante
del intercooler ( P. 610)
Radiador de refrigeración
del intercooler ( P. 612)
Condensador
(si el vehículo dispone de ello)
( P. 612)
Radiador ( P. 612)
1
2
3
4
5
6
7
8
9
10
11
12

6067-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

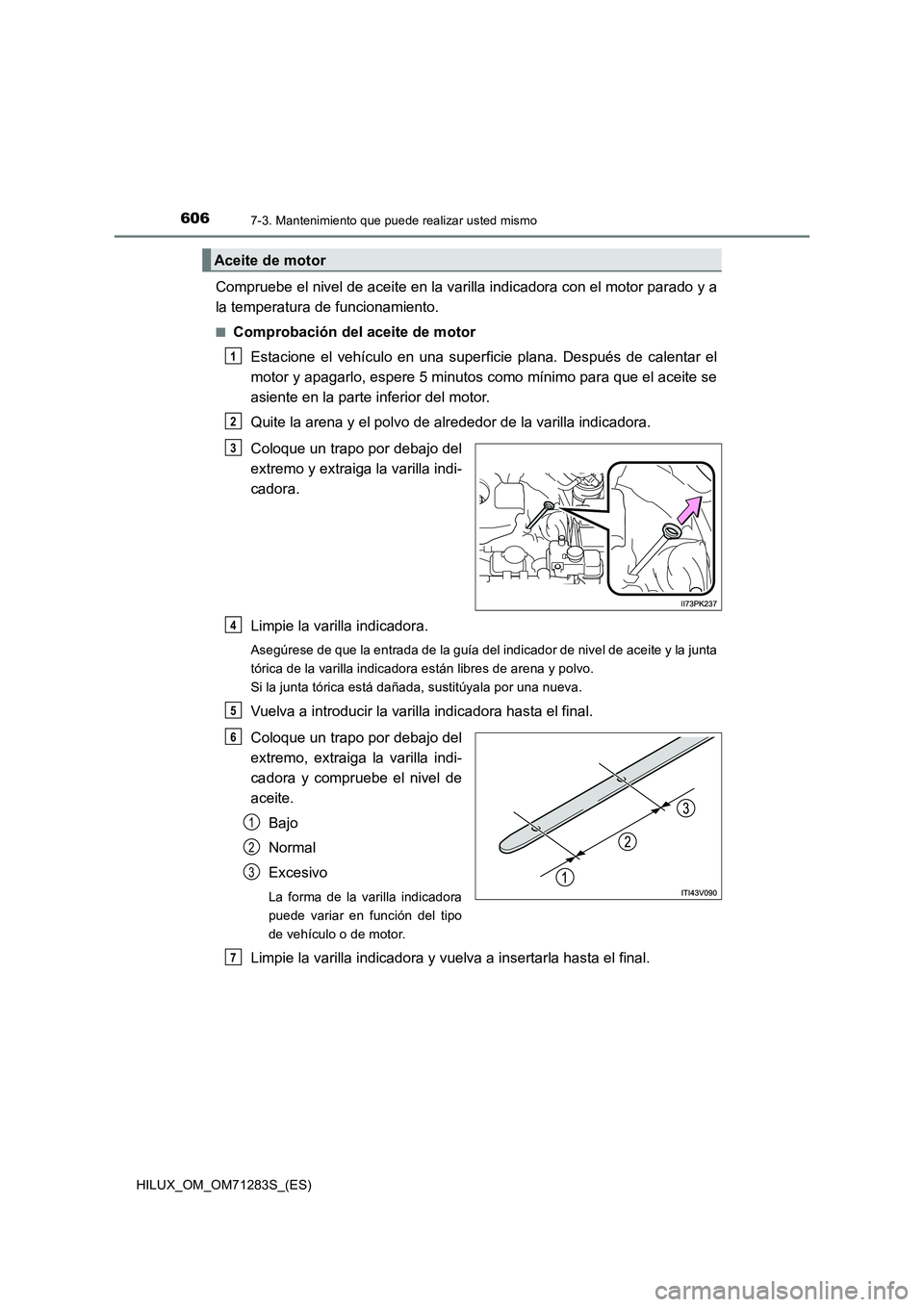

Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Comprobación del aceite de motor
Estacione el vehículo en una superficie plana. Después de calentar el
motor y apagarlo, espere 5 minutos como mínimo para que el aceite se
asiente en la parte inferior del motor.
Quite la arena y el polvo de alrededor de la varilla indicadora.
Coloque un trapo por debajo del
extremo y extraiga la varilla indi-
cadora.
Limpie la varilla indicadora.
Asegúrese de que la entrada de la guía del indicador de nivel de aceite y la junta
tórica de la varilla indicadora están libres de arena y polvo.
Si la junta tórica está dañada, sustitúyala por una nueva.
Vuelva a introducir la varilla indicadora hasta el final.
Coloque un trapo por debajo del
extremo, extraiga la varilla indi-
cadora y compruebe el nivel de
aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora
puede variar en función del tipo
de vehículo o de motor.
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
Aceite de motor
1
2
3
4
5
6
1
2
3
7

6077-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

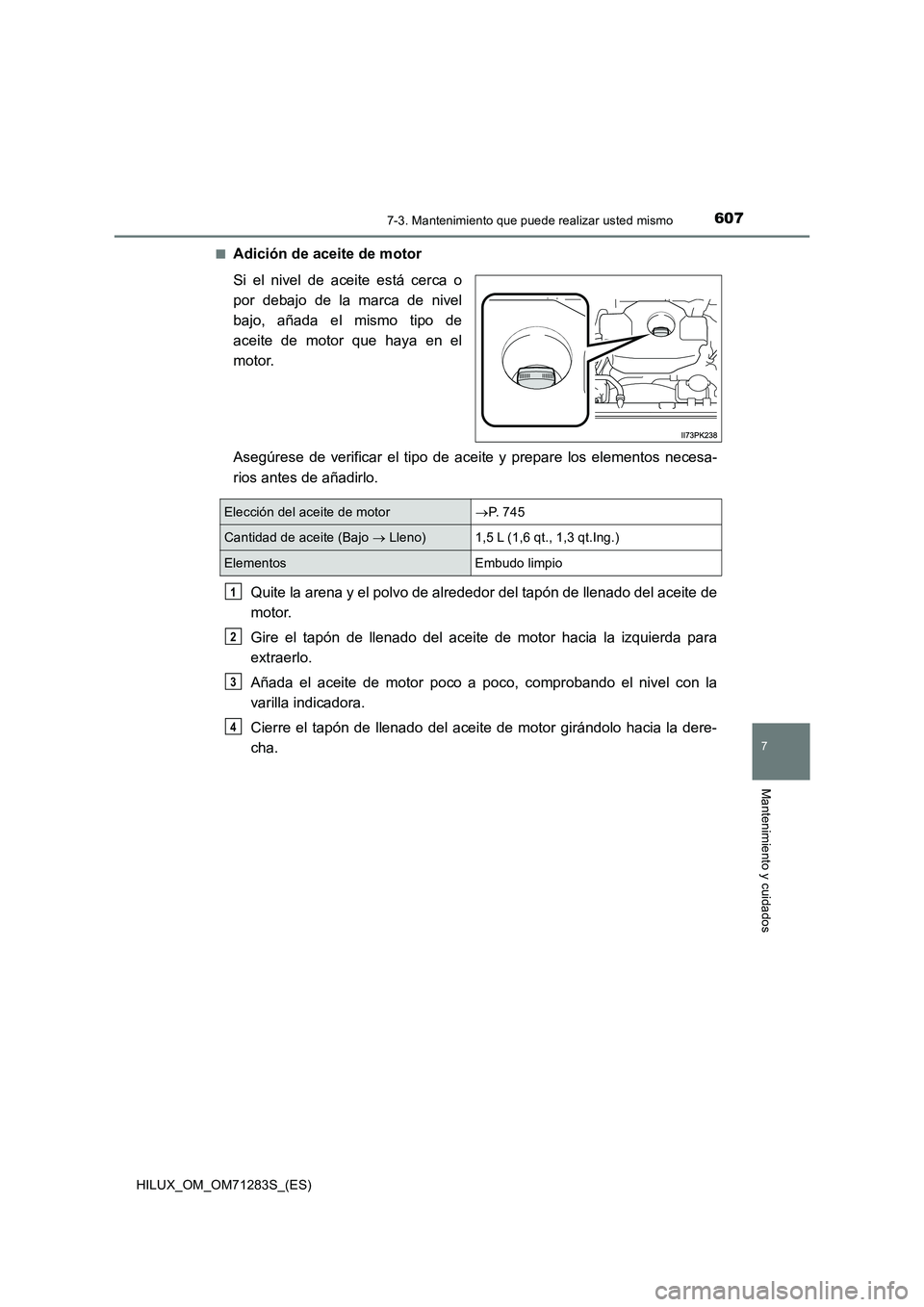

■Adición de aceite de motor
Si el nivel de aceite está cerca o
por debajo de la marca de nivel
bajo, añada el mismo tipo de
aceite de motor que haya en el
motor.
Asegúrese de verificar el tipo de aceite y prepare los elementos necesa-
rios antes de añadirlo.
Quite la arena y el polvo de alrededor del tapón de llenado del aceite de
motor.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Cierre el tapón de llenado del aceite de motor girándolo hacia la dere-
cha.
Elección del aceite de motorP. 7 4 5
Cantidad de aceite (Bajo  Lleno) 1,5 L (1,6 qt., 1,3 qt.Ing.)
Elementos Embudo limpio
1
2
3
4

6087-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

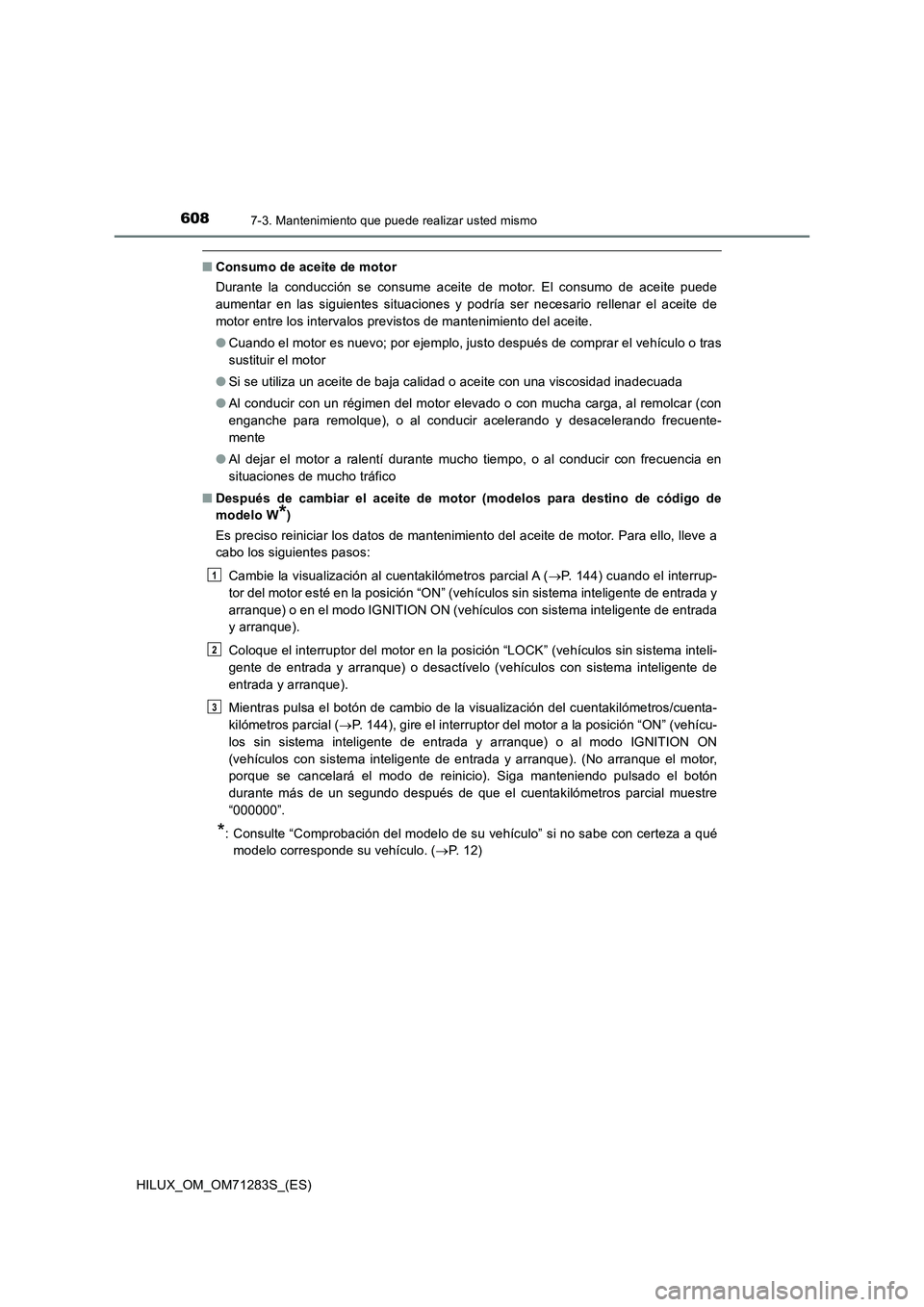

■Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede
aumentar en las siguientes situaciones y podría ser necesario rellenar el aceite de
motor entre los intervalos previstos de mantenimiento del aceite.
●Cuando el motor es nuevo; por ejemplo, justo después de comprar el vehículo o tras
sustituir el motor
●Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
●Al conducir con un régimen del motor elevado o con mucha carga, al remolcar (con
enganche para remolque), o al conducir acelerando y desacelerando frecuente-
mente
●Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
■Después de cambiar el aceite de motor (modelos para destino de código de
modelo W
*)
Es preciso reiniciar los datos de mantenimiento del aceite de motor. Para ello, lleve a
cabo los siguientes pasos:
Cambie la visualización al cuentakilómetros parcial A (P. 144) cuando el interrup-
tor del motor esté en la posición “ON” (vehículos sin sistema inteligente de entrada y
arranque) o en el modo IGNITION ON (vehículos con sistema inteligente de entrada
y arranque).
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sistema inteli-
gente de entrada y arranque) o desactívelo (vehículos con sistema inteligente de
entrada y arranque).
Mientras pulsa el botón de cambio de la visualización del cuentakilómetros/cuenta-
kilómetros parcial (P. 144), gire el interruptor del motor a la posición “ON” (vehícu-
los sin sistema inteligente de entrada y arranque) o al modo IGNITION ON
(vehículos con sistema inteligente de entrada y arranque). (No arranque el motor,
porque se cancelará el modo de reinicio). Siga manteniendo pulsado el botón
durante más de un segundo después de que el cuentakilómetros parcial muestre
“000000”.
*: Consulte “Comprobación del modelo de su vehículo” si no sabe con certeza a qué
modelo corresponde su vehículo. (P. 1 2 )
1
2
3

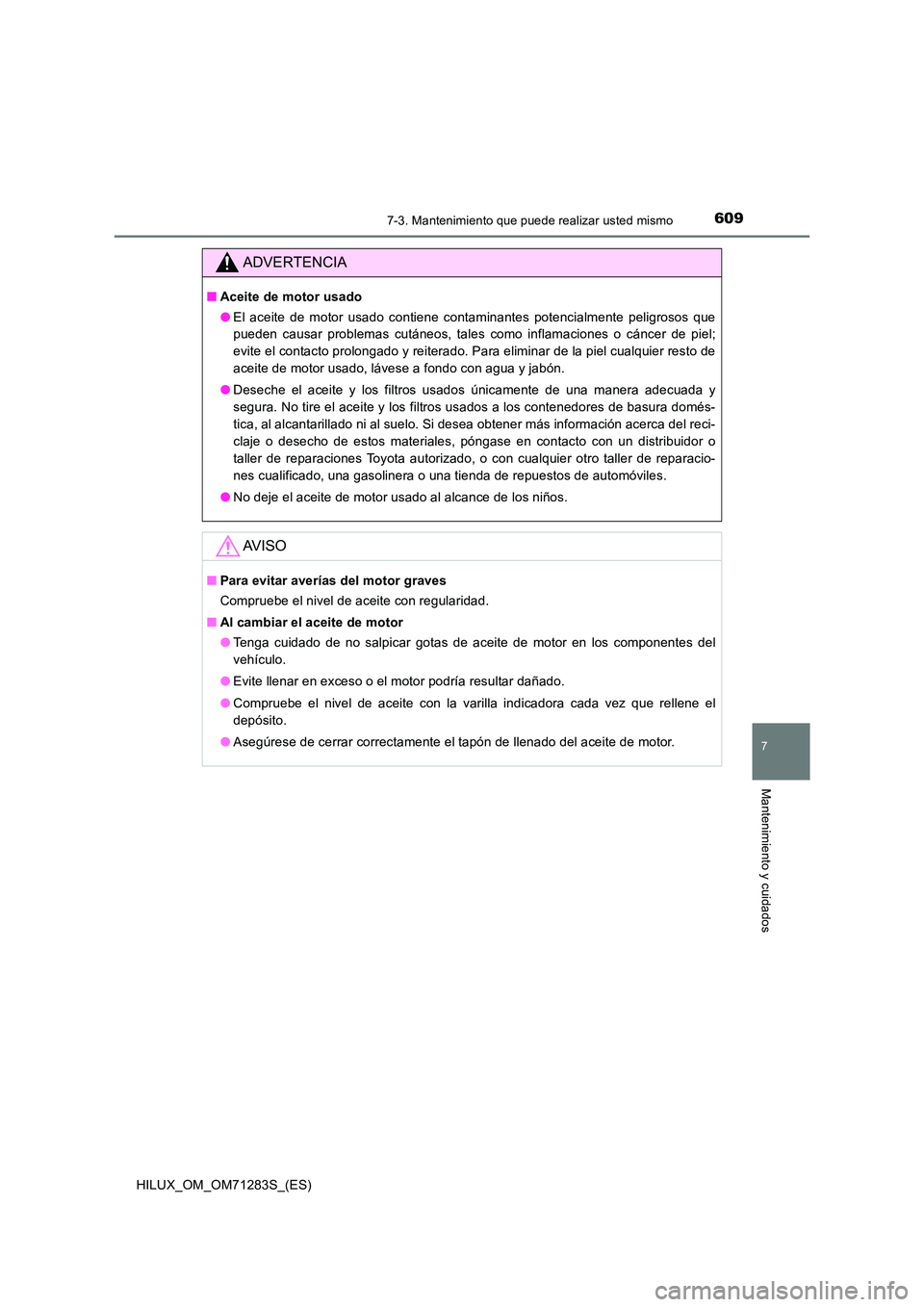

6097-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Aceite de motor usado
● El aceite de motor usado contiene contaminantes potencialmente peligrosos que
pueden causar problemas cutáneos, tales como inflamaciones o cáncer de piel;
evite el contacto prolongado y reiterado. Para eliminar de la piel cualquier resto de
aceite de motor usado, lávese a fondo con agua y jabón.
● Deseche el aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usados a los contenedores de basura domés-
tica, al alcantarillado ni al suelo. Si desea obtener más información acerca del reci-
claje o desecho de estos materiales, póngase en contacto con un distribuidor o
taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparacio-
nes cualificado, una gasolinera o una tienda de repuestos de automóviles.
● No deje el aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar averías del motor graves
Compruebe el nivel de aceite con regularidad.
■ Al cambiar el aceite de motor
● Tenga cuidado de no salpicar gotas de aceite de motor en los componentes del
vehículo.
● Evite llenar en exceso o el motor podría resultar dañado.
● Compruebe el nivel de aceite con la varilla indicadora cada vez que rellene el
depósito.
● Asegúrese de cerrar correctamente el tapón de llenado del aceite de motor.

6107-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

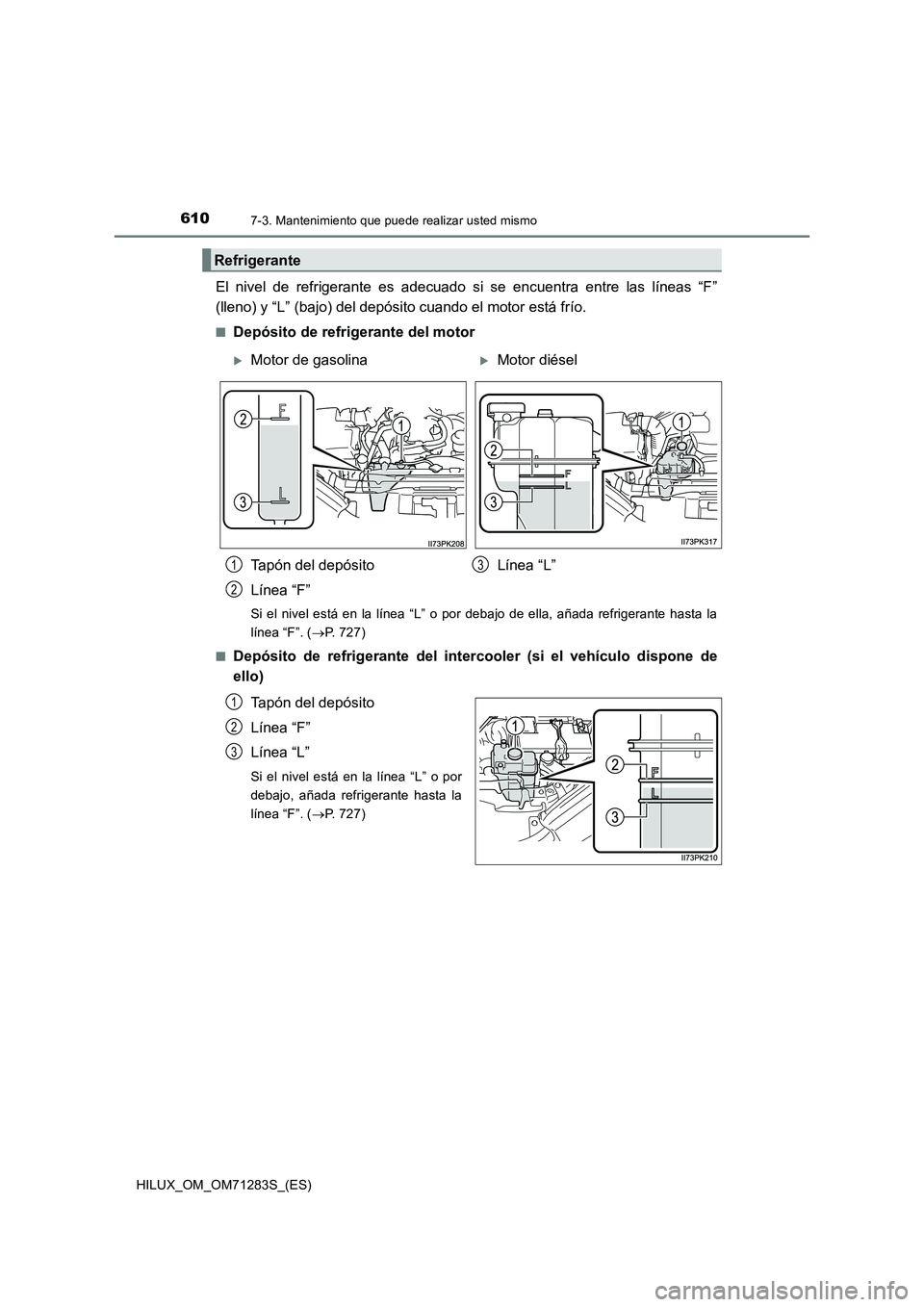

El nivel de refrigerante es adecuado si se encuentra entre las líneas “F”
(lleno) y “L” (bajo) del depósito cuando el motor está frío.
■Depósito de refrigerante del motor
Si el nivel está en la línea “L” o por debajo de ella, añada refrigerante hasta la
línea “F”. (P. 727)
■
Depósito de refrigerante del intercooler (si el vehículo dispone de
ello)
Tapón del depósito
Línea “F”
Línea “L”
Si el nivel está en la línea “L” o por
debajo, añada refrigerante hasta la
línea “F”. (P. 727)
Refrigerante
Motor de gasolinaMotor diésel
Tapón del depósito
Línea “F” Línea “L”
1
2
3
1
2
3
