sat nav TOYOTA HILUX 2020 Notices Demploi (in French)

7
1
9
8
6
5
4
3
2
HILUX_OM_OM71281K_(EK)
7
9-1. Caractéristiques
Données d’entretien
(carburant, niveau
d’huile, etc.) .......................... 736
Informations sur le
carburant .............................. 760
9-2. Personnalisation
Fonctions
personnalisables................... 763
9-3. Initialisation
Elément à initialiser ................. 771
Que faire si… (dépannage) .............. 774
Index alphabétique ........................... 778
9Caractéristiques du
véhicule
Index
Pour les véhicules équipés d’un système de navigation ou d’un s ystème
multimédia, reportez-vous au “Système de navigation et de multi média
Manuel du propriétaire” ou au “Manuel Multimédia du Propriétair e” pour
obtenir plus d’informations concernant les équipements repris c i-dessous.
• Système de navigation
• Système audio
• Système de moniteur de rétrovi-
sion
Toyota Motor Europe NV/SA, Avenue du Bourget 60 - 1140 Bruxelle s,
Belgique www.toyota-europe.com

19Index illustré
HILUX_OM_OM71281K_(EK)Compteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 144
Lecture des compteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 144
Réglage de l’éclairage du panneau d’instruments
*1 . . . . . . . . . . . . . . P. 144
Voyants/témoins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 136
Lorsque des voyants s’allument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 682
Ecran multifonction
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 149
Lorsque des messages d’avertissement s’affichent . . . . . . . . . . . . . . . P. 691
Levier de frein de stationnement . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 344
Engagement/relâchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 344
Mesures de précaution relatives à la période hivernale . . . . . . . . . . . . P. 483
Voyant/signal sonore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 682
Levier des clignotants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 343
Contacteur des phares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 345
Phares/feux de position avant/feux arrière/feux de jour
*1. . . . . . . . . . P. 345
Feux antibrouillards avant
*1/Feu antibrouillard arrière*1 . . . . . . . . . . P. 352
Contacteur d’essuie-glaces et de lave-glace avant . . . . . . . . . . . . P. 355
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 355
Appoint de liquide de lave-glace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 617
Messages d’avertissement
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 691
Levier de déverrouillage du capot . . . . . . . . . . . . . . . . . . . . . . . . . . P. 600
Dispositif d’ouverture de trappe à carburant
*1. . . . . . . . . . . . . . . . P. 360
Système de climatisation manuel
*1. . . . . . . . . . . . . . . . . . . . . . . . . P. 550
Système de climatisation automatique
*1 . . . . . . . . . . . . . . . . . . . . P. 557
Système audio
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 486
Port AUX/USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 489
Système multimédia
*1, 2
Système de navigation*1, 2
Système de moniteur de rétrovision*1, 2
Montre de bord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 581
*1: Si le véhicule en est équipé
*2: Reportez-vous au “Système de navigation et de multimédia Manuel du propriétaire” ou
au “Manuel Multimédia du Propriétaire”.
3
4
5
6
7
8
9
10
11
12

27Index illustré
HILUX_OM_OM71281K_(EK)Compteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 144
Lecture des compteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 144
Réglage de l’éclairage du panneau d’instruments . . . . . . . . . . . . . . . . P. 144
Voyants/témoins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 136
Lorsque des voyants s’allument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 682
Ecran multifonction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 149
Lorsque des messages d’avertissement s’affichent . . . . . . . . . . . . . . . P. 691
Levier de frein de stationnement . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 344
Engagement/relâchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 344
Mesures de précaution relatives à la période hivernale . . . . . . . . . . . . P. 483
Voyant/signal sonore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 682
Levier des clignotants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 343
Contacteur des phares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 345
Phares/feux de position avant/feux arrière/feux de jour . . . . . . . . . . . . P. 345
Feux antibrouillards avant
*1/Feu antibrouillard arrière . . . . . . . . . . . . P. 352
Contacteur d’essuie-glaces et de lave-glace avant . . . . . . . . . . . . P. 355
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 355
Appoint de liquide de lave-glace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 617
Messages d’avertissement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 691
Levier de déverrouillage du capot . . . . . . . . . . . . . . . . . . . . . . . . . . P. 600
Dispositif d’ouverture de trappe à carburant
*1. . . . . . . . . . . . . . . . P. 360
Système de climatisation manuel
*1. . . . . . . . . . . . . . . . . . . . . . . . . P. 550
Système de climatisation automatique
*1 . . . . . . . . . . . . . . . . . . . . P. 557
Système audio
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 486
Port AUX/USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 489
Système multimédia
*1, 2
Système de navigation*1, 2
Système de moniteur de rétrovision*1, 2
Montre de bord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 581
*1: Si le véhicule en est équipé
*2: Reportez-vous au “Système de navigation et de multimédia Manuel du propriétaire” ou
au “Manuel Multimédia du Propriétaire”.
3
4
5
6
7
8
9
10
11
12

103
1
1-3. Assistance d’urgence
HILUX_OM_OM71281K_(EK)
Consignes de sécurité
ERA-GLONASS/EVAK1, 2, 3
Micro
Bouton “SOS”*
Témoins
*: Ce bouton permet de communiquer
avec l’opérateur du système ERA-
GLONASS/EVAK.
Les autres boutons “SOS” disponibles
pour les autres systèmes d’un véhicule
à moteur ne sont pas reliés au dispositif
et ne permettent pas de communiquer
avec l’opérateur du système ERA-
GLONASS/EVAK.
1: Si le véhicule en est équipé
2: Fonctionne dans les régions offrant les services de notificat ion d’urgence. Pour plus d’informations, adressez-vous à un concessionnaire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié.
3: Le nom du système diffère en fonction du pays.
Le système d’appel d’urgence est un dispositif installé sur un véhicule
afin de déterminer son emplacement et sa direction (à l’aide de s
signaux GLONASS [Global Navigation Satellite System] et GPS [Gl obal
Positioning System]) et d’assurer la création et la transmission des
informations relatives au véhicule (dans un format non ajustabl e) en
cas d’accidents de la route ou d’autres incidents sur les route s carros-
sables dans les pays offrant les services de notification d’urg ence. De
plus, il assure une communication vocale dans les deux sens ent re le
véhicule et l’opérateur du système ERA-GLONASS/EVAK via les
réseaux cellulaires (téléphone mobile).
Vous pouvez envoyer des appels d’urgence automatiques (via Auto ma-
tic Collision Notification) et des appels d’urgence manuels (en
appuyant sur le bouton “SOS”) au centre de contrôle ERA-GLONASS/
EVAK.
Ce service est obligatoire conformément aux réglementations tec h-
niques de l’Union douanière.
Pièces constitutives du système
1
2
3

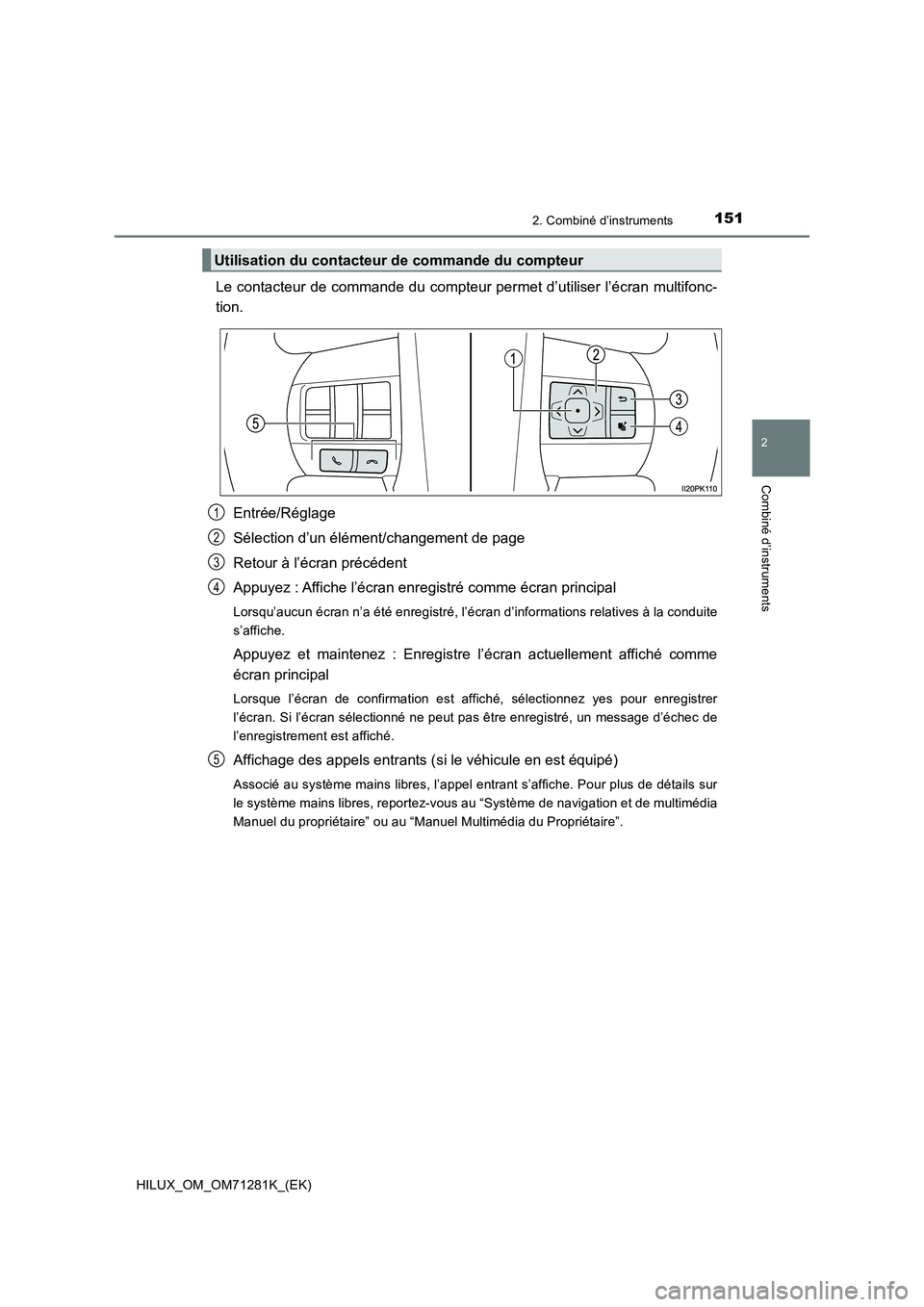

1512. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71281K_(EK)
Le contacteur de commande du compteur permet d’utiliser l’écran multifonc-
tion.
Entrée/Réglage
Sélection d’un élément/changement de page
Retour à l’écran précédent
Appuyez : Affiche l’écran enregistré comme écran principal
Lorsqu’aucun écran n’a été enregistré, l’écran d’informations relatives à la conduite
s’affiche.
Appuyez et maintenez : Enregistre l’écran actuellement affiché comme
écran principal
Lorsque l’écran de confirmation est affiché, sélectionnez yes pour enregistrer
l’écran. Si l’écran sélectionné ne peut pas être enregistré, un message d’échec de
l’enregistrement est affiché.
Affichage des appels entrants (si le véhicule en est équipé)
Associé au système mains libres, l’appel entrant s’affiche. Pour plus de détails sur
le système mains libres, reportez-vous au “Système de navigation et de multimédia
Manuel du propriétaire” ou au “Manuel Multimédia du Propriétaire”.
Utilisation du contacteur de commande du compteur
1
2
3
4
5

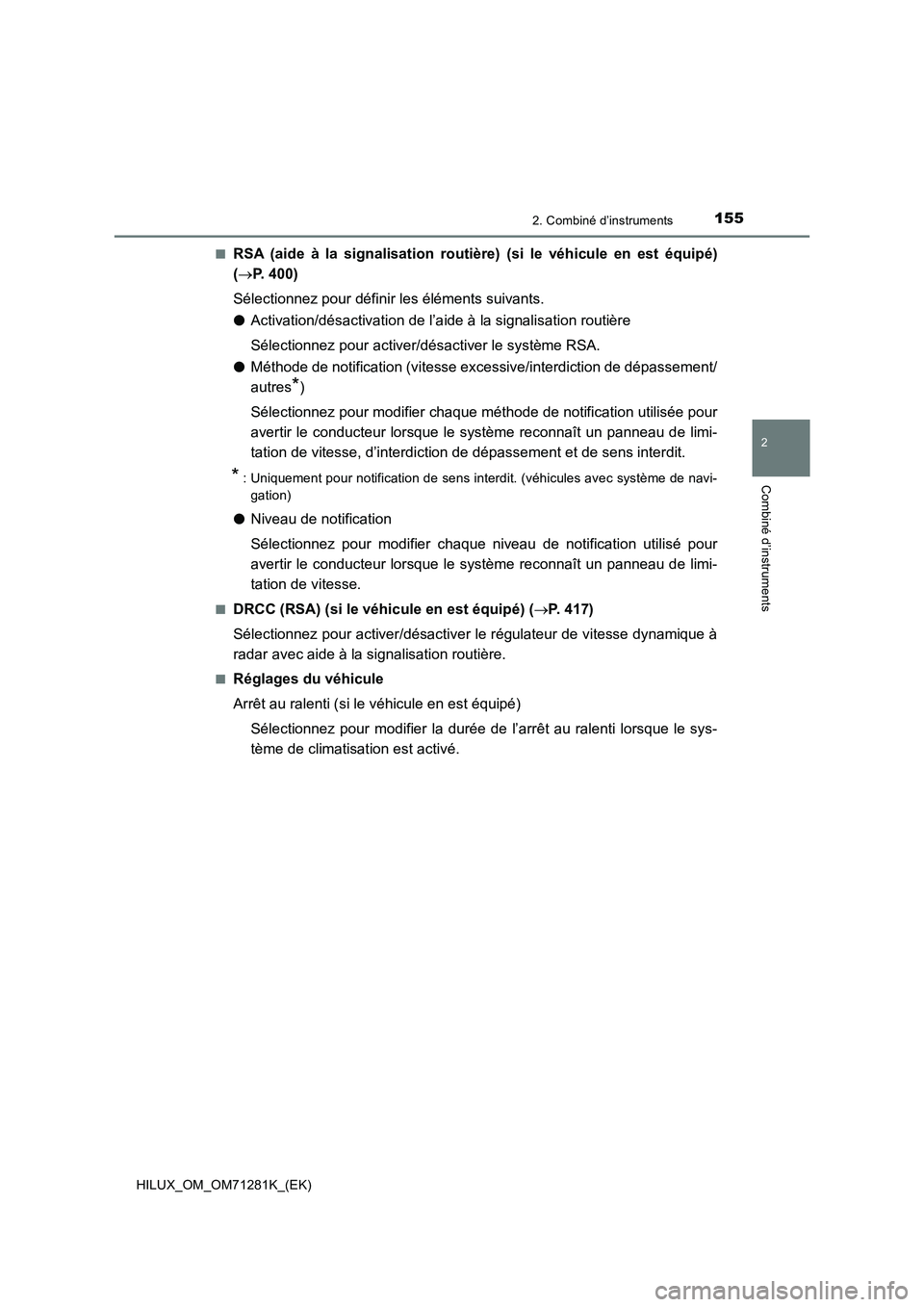

1552. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71281K_(EK)Q
RSA (aide à la signalisation routière) (si le véhicule en est équipé)
(P. 400)
Sélectionnez pour définir les éléments suivants.
OActivation/désactivation de l’aide à la signalisation routière
Sélectionnez pour activer/désactiver le système RSA.
OMéthode de notification (vitesse excessive/interdiction de dépassement/
autres
*)
Sélectionnez pour modifier chaque méthode de notification utilisée pour
avertir le conducteur lorsque le système reconnaît un panneau de limi-
tation de vitesse, d’interdiction de dépassement et de sens interdit.
*: Uniquement pour notification de sens interdit. (véhicules avec système de navi-
gation)
ONiveau de notification
Sélectionnez pour modifier chaque niveau de notification utilisé pour
avertir le conducteur lorsque le système reconnaît un panneau de limi-
tation de vitesse.
QDRCC (RSA) (si le véhicule en est équipé) (P. 417)
Sélectionnez pour activer/désactiver le régulateur de vitesse dynamique à
radar avec aide à la signalisation routière.
QRéglages du véhicule
Arrêt au ralenti (si le véhicule en est équipé)
Sélectionnez pour modifier la durée de l’arrêt au ralenti lorsque le sys-
tème de climatisation est activé.

1562. Combiné d’instruments
HILUX_OM_OM71281K_(EK)Q

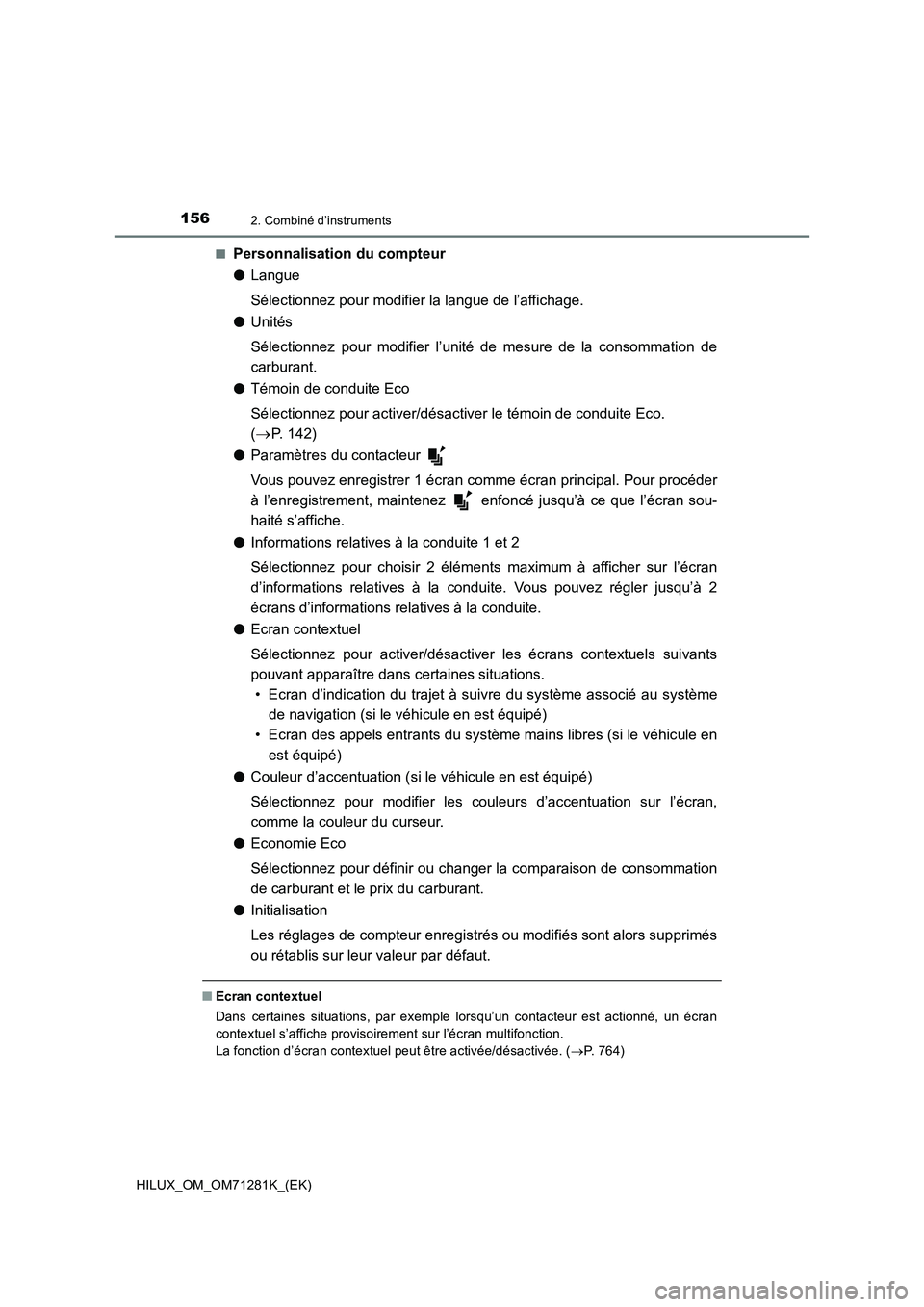

Personnalisation du compteur
OLangue
Sélectionnez pour modifier la langue de l’affichage.
OUnités
Sélectionnez pour modifier l’unité de mesure de la consommation de
carburant.
OTémoin de conduite Eco
Sélectionnez pour activer/désactiver le témoin de conduite Eco.
(
P. 142)
OParamètres du contacteur
Vous pouvez enregistrer 1 écran comme écran principal. Pour procéder
à l’enregistrement, maintenez enfoncé jusqu’à ce que l’écran sou-
haité s’affiche.
OInformations relatives à la conduite 1 et 2
Sélectionnez pour choisir 2 éléments maximum à afficher sur l’écran
d’informations relatives à la conduite. Vous pouvez régler jusqu’à 2
écrans d’informations relatives à la conduite.
OEcran contextuel
Sélectionnez pour activer/désactiver les écrans contextuels suivants
pouvant apparaître dans certaines situations.
• Ecran d’indication du trajet à suivre du système associé au système
de navigation (si le véhicule en est équipé)
• Ecran des appels entrants du système mains libres (si le véhicule en
est équipé)
OCouleur d’accentuation (si le véhicule en est équipé)
Sélectionnez pour modifier les couleurs d’accentuation sur l’écran,
comme la couleur du curseur.
OEconomie Eco
Sélectionnez pour définir ou changer la comparaison de consommation
de carburant et le prix du carburant.
OInitialisation
Les réglages de compteur enregistrés ou modifiés sont alors supprimés
ou rétablis sur leur valeur par défaut.
QEcran contextuel
Dans certaines situations, par exemple lorsqu’un contacteur est actionné, un écran
contextuel s’affiche provisoirement sur l’écran multifonction.
La fonction d’écran contextuel peut être activée/désactivée. (P. 764)

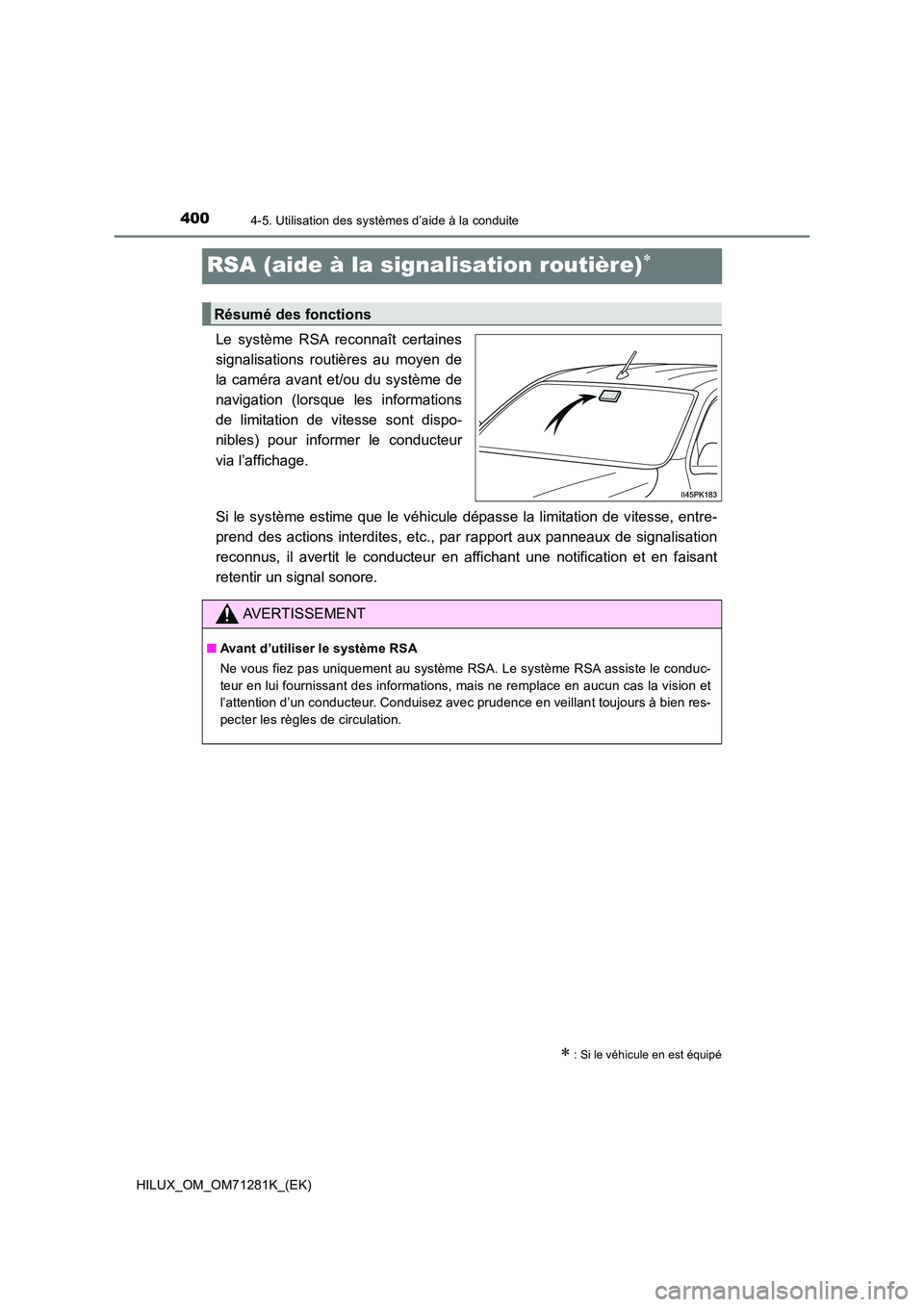

4004-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71281K_(EK)
RSA (aide à la signalisation routière)
Le système RSA reconnaît certaines
signalisations routières au moyen de
la caméra avant et/ou du système de
navigation (lorsque les informations
de limitation de vitesse sont dispo-
nibles) pour informer le conducteur
via l’affichage.
Si le système estime que le véhicule dépasse la limitation de v itesse, entre-
prend des actions interdites, etc., par rapport aux panneaux de signalisation
reconnus, il avertit le conducteur en affichant une notificatio n et en faisant
retentir un signal sonore.
 : Si le véhicule en est équipé
Résumé des fonctions
AVERTISSEMENT
Q Avant d’utiliser le système RSA
Ne vous fiez pas uniquement au système RSA. Le système RSA assi ste le conduc-
teur en lui fournissant des informations, mais ne remplace en a ucun cas la vision et
l’attention d’un conducteur. Conduisez avec prudence en veillan t toujours à bien res-
pecter les règles de circulation.

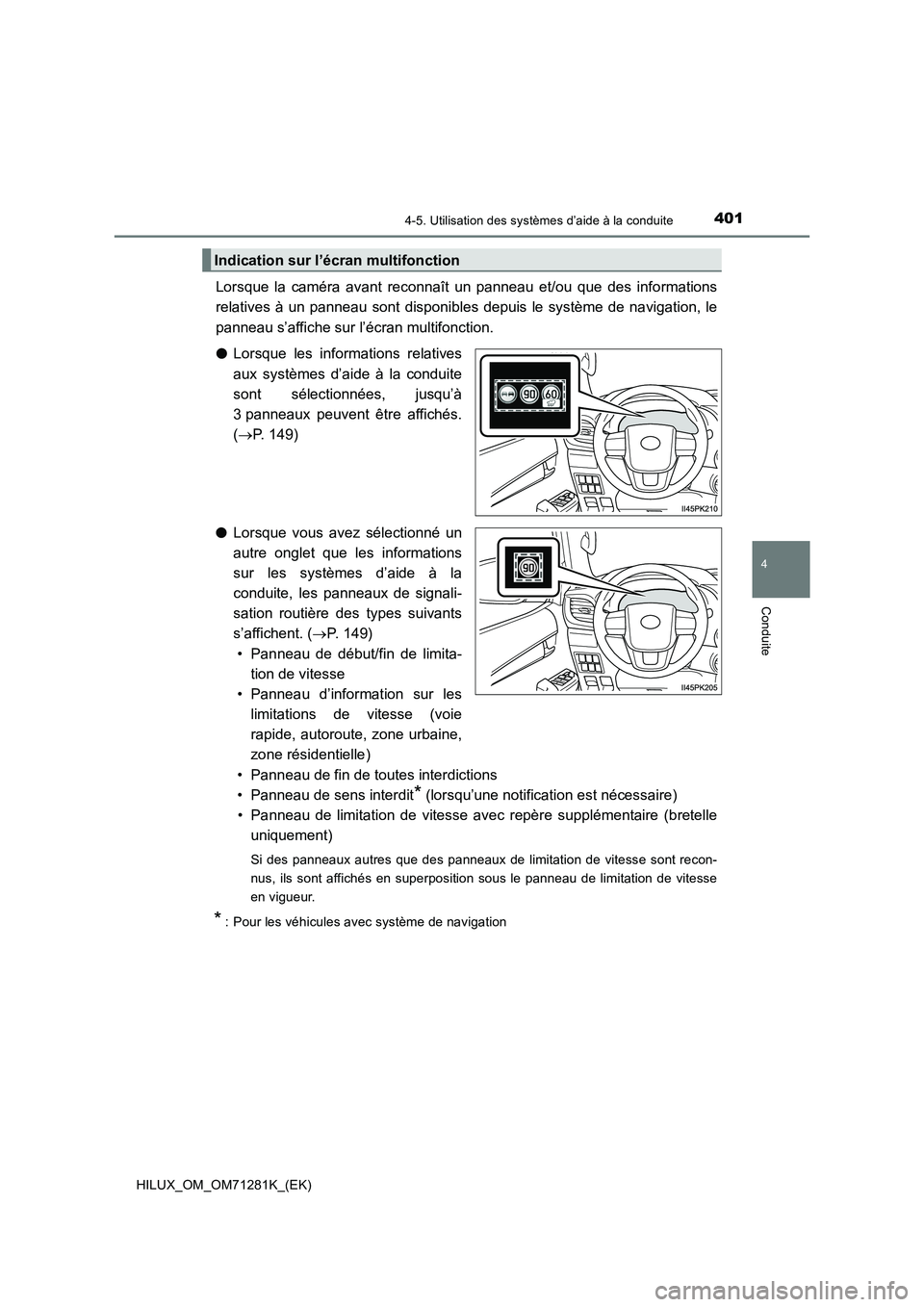

4014-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71281K_(EK)
Lorsque la caméra avant reconnaît un panneau et/ou que des informations
relatives à un panneau sont disponibles depuis le système de navigation, le
panneau s’affiche sur l’écran multifonction.
OLorsque les informations relatives
aux systèmes d’aide à la conduite
sont sélectionnées, jusqu’à
3 panneaux peuvent être affichés.
(P. 149)
OLorsque vous avez sélectionné un
autre onglet que les informations
sur les systèmes d’aide à la
conduite, les panneaux de signali-
sation routière des types suivants
s’affichent. (P. 149)
• Panneau de début/fin de limita-
tion de vitesse
• Panneau d’information sur les
limitations de vitesse (voie
rapide, autoroute, zone urbaine,
zone résidentielle)
• Panneau de fin de toutes interdictions
• Panneau de sens interdit
* (lorsqu’une notification est nécessaire)
• Panneau de limitation de vitesse avec repère supplémentaire (bretelle
uniquement)
Si des panneaux autres que des panneaux de limitation de vitesse sont recon-
nus, ils sont affichés en superposition sous le panneau de limitation de vitesse
en vigueur.
*: Pour les véhicules avec système de navigation
Indication sur l’écran multifonction

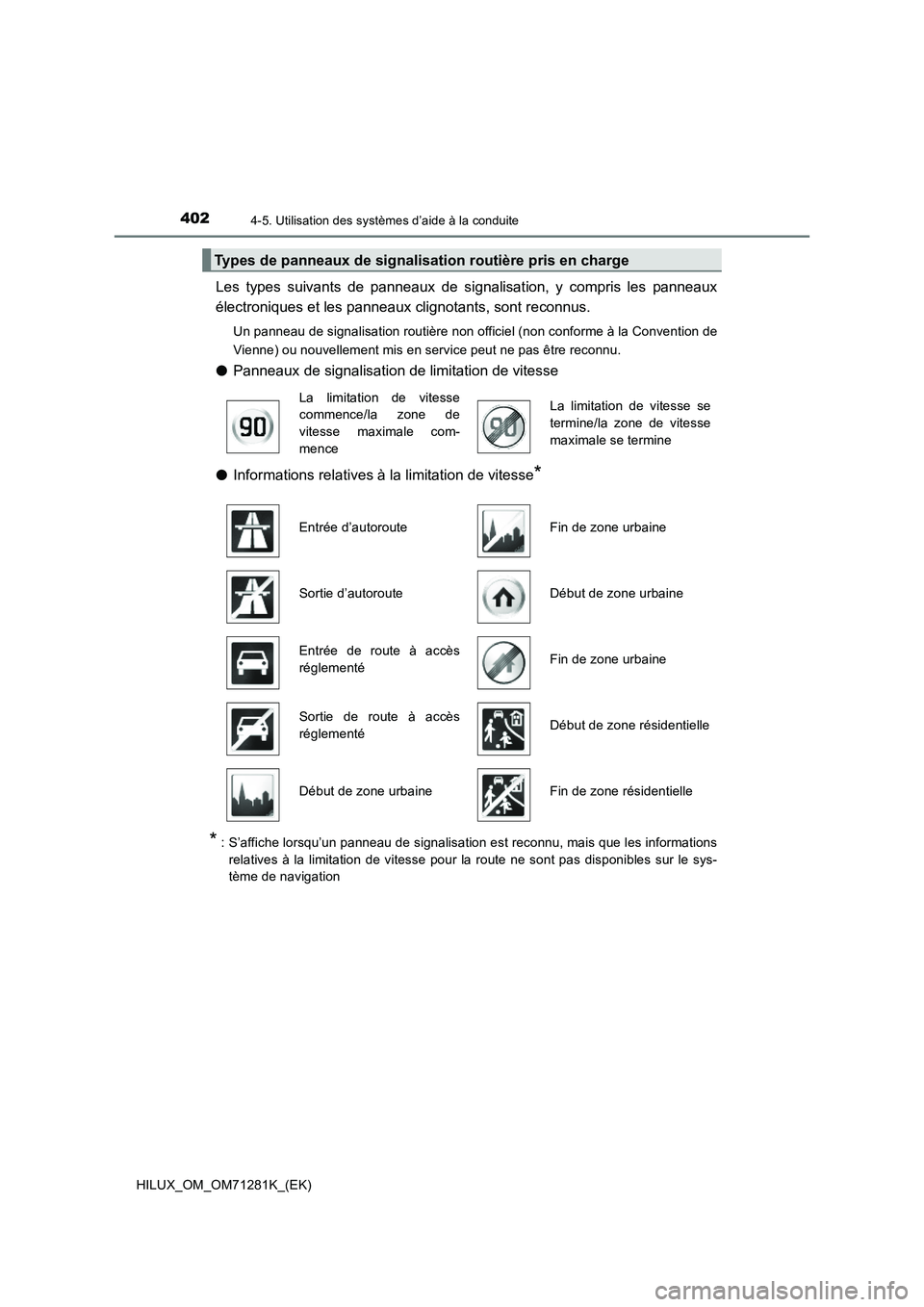

4024-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71281K_(EK)
Les types suivants de panneaux de signalisation, y compris les panneaux
électroniques et les panneaux clignotants, sont reconnus.
Un panneau de signalisation routière non officiel (non conforme à la Convention de
Vienne) ou nouvellement mis en service peut ne pas être reconnu.
OPanneaux de signalisation de limitation de vitesse
OInformations relatives à la limitation de vitesse
*
*
: S’affiche lorsqu’un panneau de signalisation est reconnu, mais que les informations
relatives à la limitation de vitesse pour la route ne sont pas disponibles sur le sys-
tème de navigation
Types de panneaux de signalisation routière pris en charge
La limitation de vitesse
commence/la zone de
vitesse maximale com-
menceLa limitation de vitesse se
termine/la zone de vitesse
maximale se termine
Entrée d’autorouteFin de zone urbaine
Sortie d’autoroute
Début de zone urbaine
Entrée de route à accès
réglementé
Fin de zone urbaine
Sortie de route à accès
réglementé
Début de zone résidentielle
Début de zone urbaine
Fin de zone résidentielle
