TOYOTA HILUX 2020 Návod na použití (in Czech)

6217-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
Kontrola a výměna pojistek
Vozidla bez systému Smart Entry & Start:
Otočte spínač motoru do polohy "LOCK".
Vozidla se systémem Smart Entry & Start:
Vypněte spínač motoru.
Otevřete kryt pojistkové skříňky.
V motorovém prostoru
Zatlačte výstupek dovnitř a za-
táhněte za západky a víčko
zdvihněte.
Pod přístrojovým pane lem (vozidla s levostranným řízením)
Vyjměte víčko.
Pokud některá z elektrických s oučástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak sta ne, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2

6227-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
Pod přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte kryt (je -li ve výbavě).
Vyjměte víčko.
Za přístrojovým panelem (voz idla s levostranným řízením)
Otevřete odkl ádací schránku
( S. 616) a vyjměte víčko.
Za přístrojovým panelem (vozidla s pravostranným řízením)
Otevřete odkl ádací schránku
( S. 616) a vyjměte víčko.

6237-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
Za bočním krytem
Vyjměte prahovou lištu dveří ři-
diče (vozidla s levostranným ří-
zením) nebo prahovou lištu
dveří spolujezdce vpředu (vozi-
dla s pravostranným řízením).
Vyšroubujte matici a boční kryt.
Vyjměte pojistku.
Vytahovákem lze vyjímat pouze
pojistky typu A.
3

6247-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A, B, C a D:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p E :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota,
nebo kterýkoliv spolehlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E

6257-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče

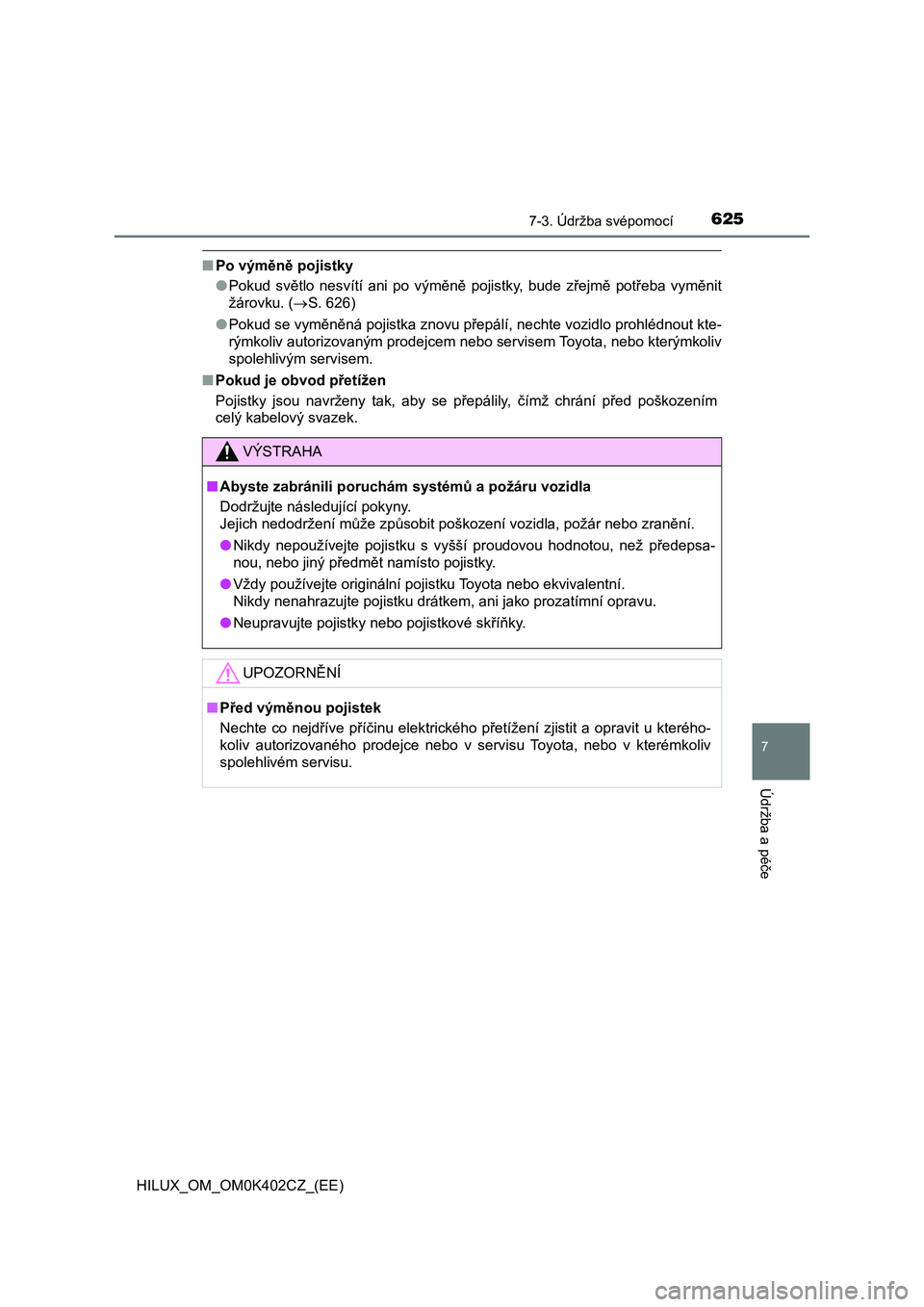

■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 626)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kte rémkoliv
spolehlivém servisu.

6267-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 741)
Tvar venkovních světel se může lišit v závislosti na stupni výbavy atd.
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pr otože hrozí nebezpečí poškození
součástí, doporučujeme, aby výmě nu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Halogenové světlomety typu AHalogenové světlomety typu B

6277-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
Světlomet (dálkový/tlumený) (je-li ve výbavě)
Světlomet (tlumený) (je-li ve výbavě)
Světlomet (dálkový) (je-li ve výbavě)
Přední obrysové světlo /světlo pro denní svícení (je-li ve výbavě)
Přední směrové světl o (je-li ve výbavě)
Halogenové přední mlhové světlo (je-li ve výbavě)
Osvětlení prostoru pro nohy (je-li ve výbavě)
LED světlomety
1
2
3
4
5
6
7

6287-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
■Vzadu
Brzdové/koncové svět lo (je-li ve výbavě)
Zadní směrové světlo
Zadní mlhové světlo (je-li ve vý bavě) (vozidla s levostranným říze-
ním) nebo couvací svět lo (je-li ve výbavě)
Zadní mlhové světlo (je-li ve vý bavě) (vozidla s pravostranným říze-
ním) nebo couvací svět lo (je-li ve výbavě)
Osvětlení registrační značky
Bez LED brzdových světelS LED brzdovými světly
1
2
3
4
5

6297-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
7
Údržba a péče
■Světlomet (dálkový/tlumený) (halogenové světlomety typu A)
Odpojte konektor a vyjměte
gumový kryt.
Uvolněte přídržnou pružinu
žárovky.
Vyjměte žárovku.
Abyste nasadili novou žárovku,
natočte výstupky na žárovce na
vybrání montážního otvoru.
Při nasazování obraťte uvedený postup.
Výměna žárovek
1
2
3
4

6307-3. Údržba svépomocí
HILUX_OM_OM0K402CZ_(EE)
■Světlomet (tlumený) (halogenové světlomety typu B)
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
1
2
3
4
