9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K402CZ_(EE)

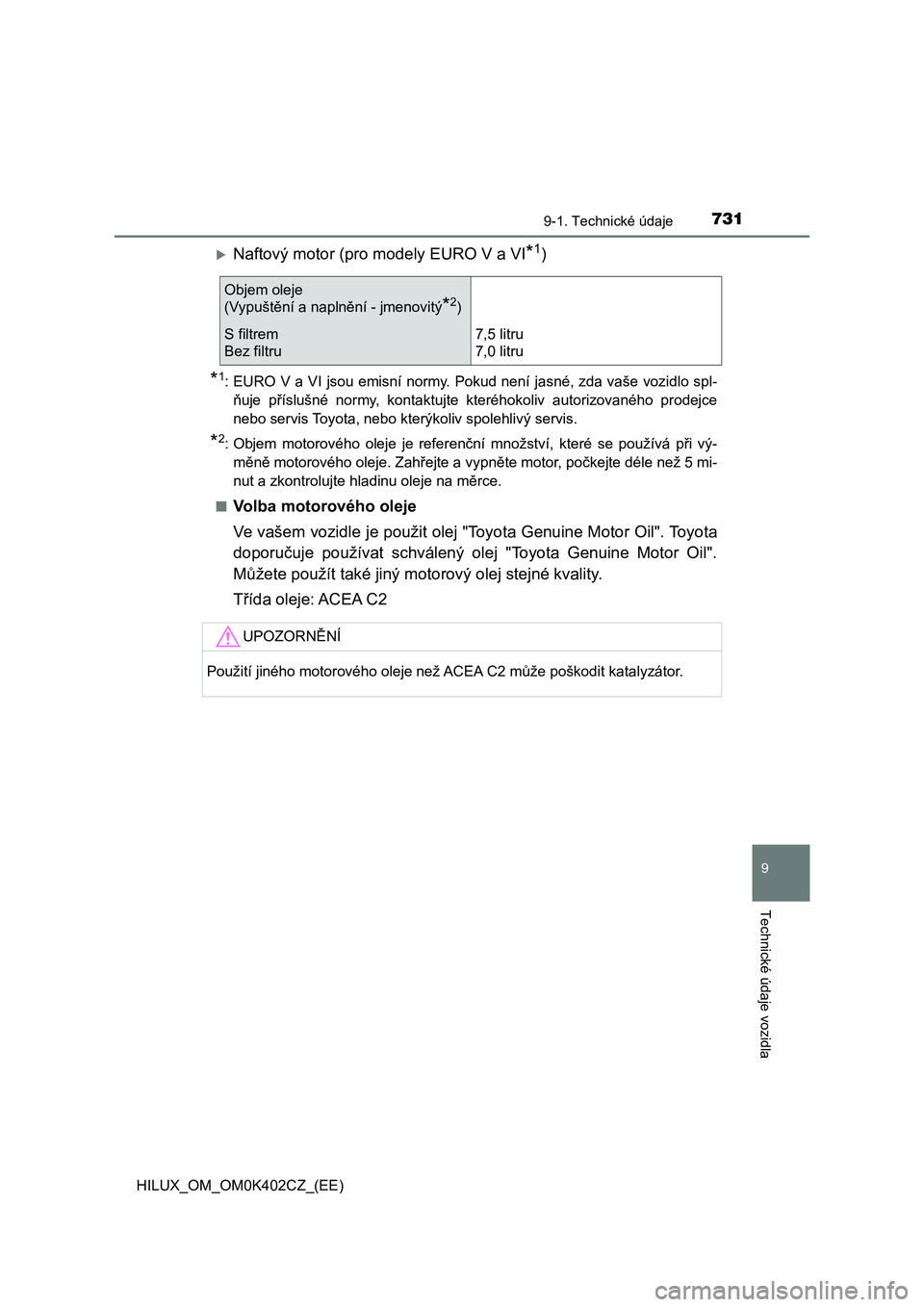

Naftový motor (pro modely EURO V a VI*1)
*1: EURO V a VI jsou emisní normy. Pokud není jasné, zda vaše vozidlo spl-
ňuje příslušné normy, kontaktujte kteréhokoliv autorizovaného p rodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
*2: Objem motorového oleje je referenční množství, které se použív á při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
■Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toy ota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný moto rový olej stejné kvality.
Třída oleje: ACEA C2
Objem oleje
(Vypuštění a naplnění - jmenovitý*2)
S filtrem
Bez filtru
7,5 litru
7,0 litru
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katal yzátor.

7329-1. Technické údaje
HILUX_OM_OM0K402CZ_(EE)

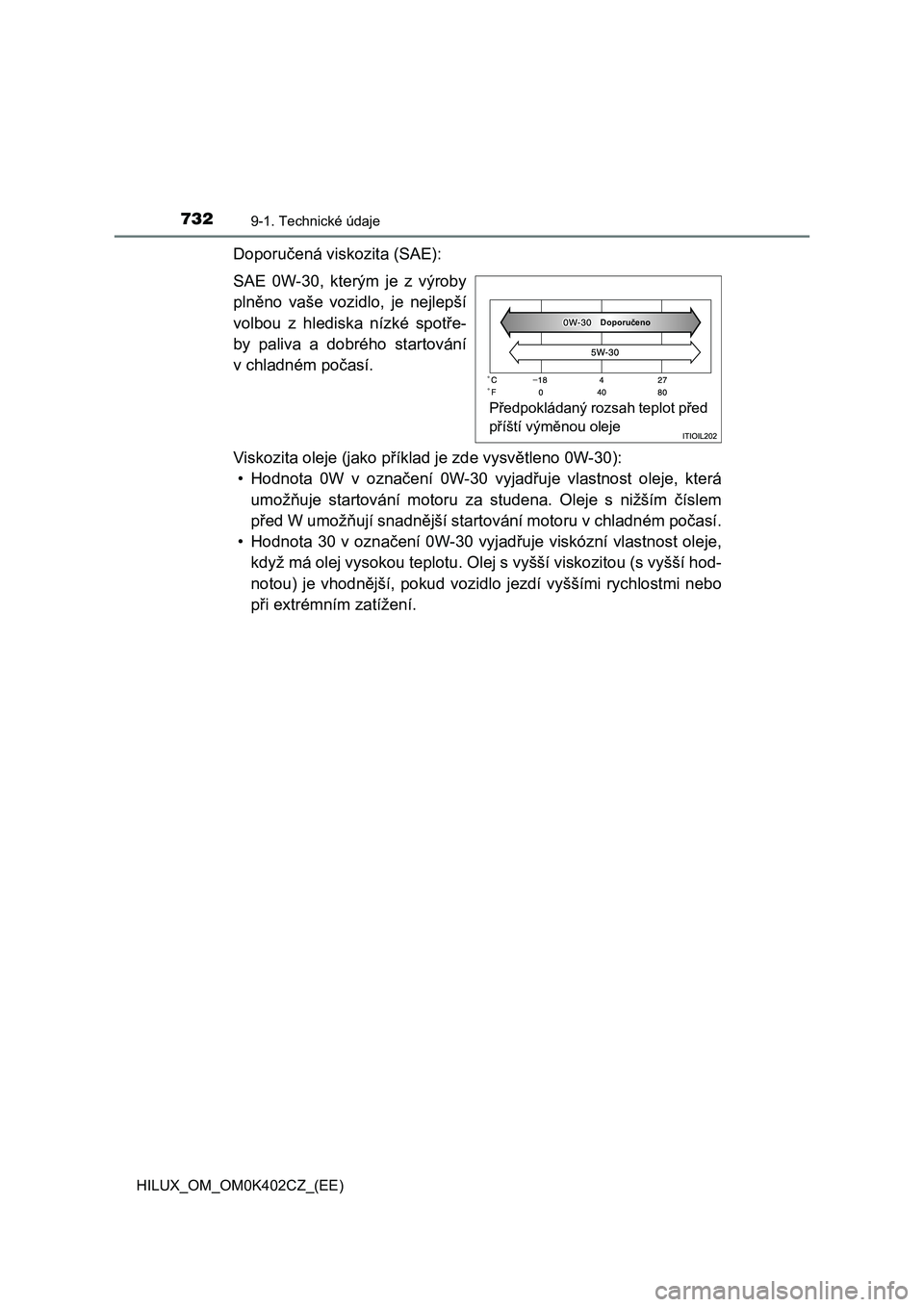

Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příkla d je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější starto vání motoru v chladném počasí.
• Hodnota 30 v označení 0W-30 vyja dřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidl o jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

733
9
9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K402CZ_(EE)
*1: EURO IV, V a VI jsou emisní normy. Pokud není jasné, zda vaše vozidlo
splňuje příslušné normy, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
*2: Bez přídavného topení
*3: S přídavným topením
Systém chlazení
Objem
chladicí
kapaliny
motoru
Benzínový motor
S automatickou převodovkou
8,1 litru
S manuální převodovkou
7,8 litru
Naftový
motor
Kromě
modelů
EURO IV,
V a VI
*1
8,2 litru*2
8,6 litru*3
Modely
EURO IV,
V a VI
*1
S automatickou převodovkou
9,8 litru
S manuální převodovkou
8,7 litru
*2
9,1 litru*3
Objem chladicí kapaliny mezichla-
diče (je-li ve výbavě)2,95 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsiliká-
tová, bezaminová, bezdusitanová
a bezboritanová chladicí kapalina
na bázi etylénglykolu s technologií
trvanlivých hybridních organických
kyselin
Nepoužívejte samotnou obyčejnou
vodu.

7349-1. Technické údaje
HILUX_OM_OM0K402CZ_(EE)

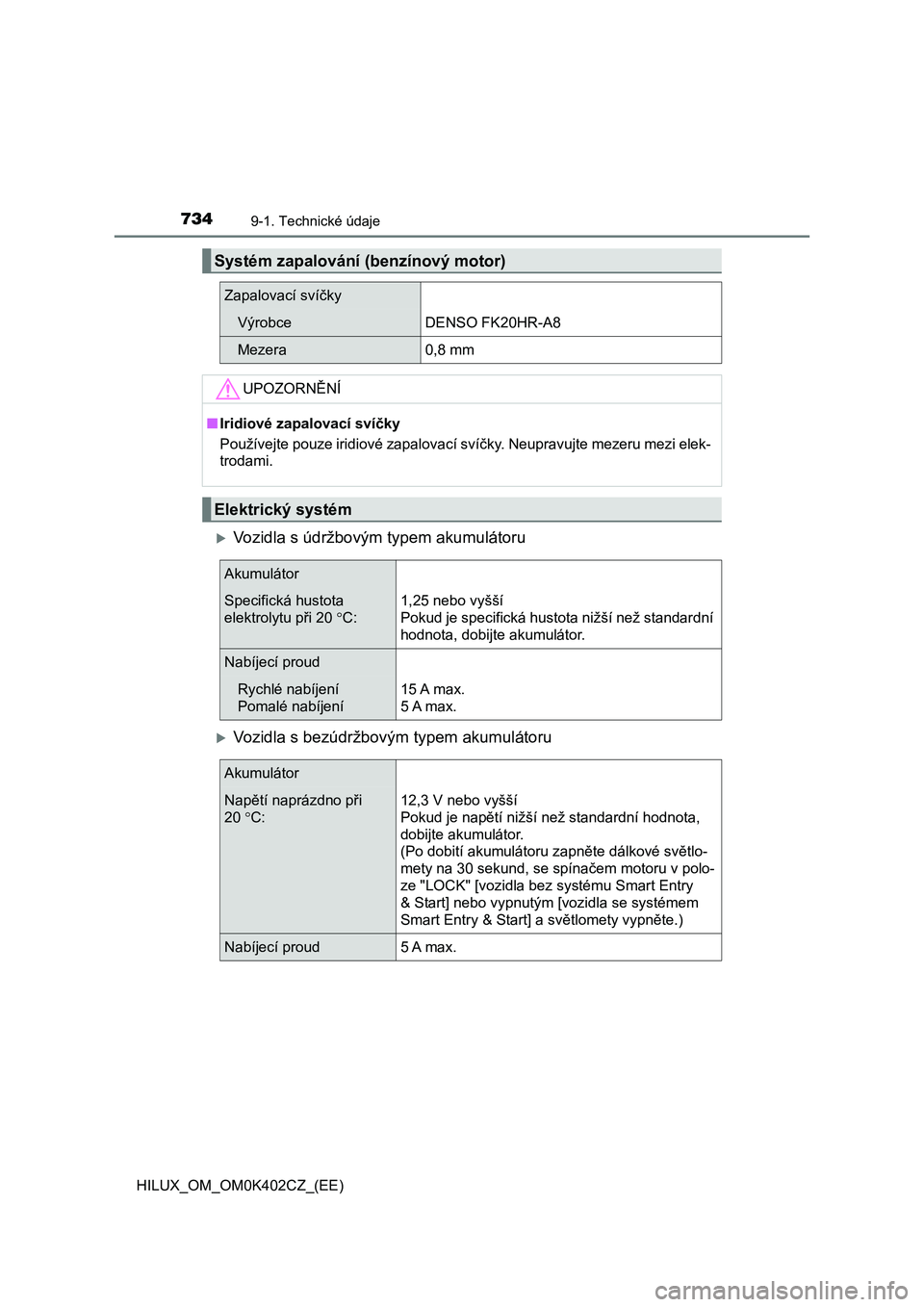

Vozidla s údržbovým typem akumulátoru
Vozidla s bezúdržbovým typem akumulátoru
Systém zapalování (benzínový motor)
Zapalovací svíčky
VýrobceDENSO FK20HR-A8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
Akumulátor
Specifická hustota
elektrolytu při 20 C:
1,25 nebo vyšší
Pokud je specifická hustota nižší než standardní
hodnota, dobijte akumulátor.
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Akumulátor
Napětí naprázdno při
20 C:
12,3 V nebo vyšší
Pokud je napětí nižší než standardní hodnota,
dobijte akumulátor.
(Po dobití akumulátoru zapněte dálkové světlo-
mety na 30 sekund, se spínačem motoru v polo-
ze "LOCK" [vozidla bez systému Smart Entry
& Start] nebo vypnutým [vozidla se systémem
Smart Entry & Start] a světlomety vypněte.)
Nabíjecí proud 5 A max.

735
9
9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K402CZ_(EE)
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizované ho pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

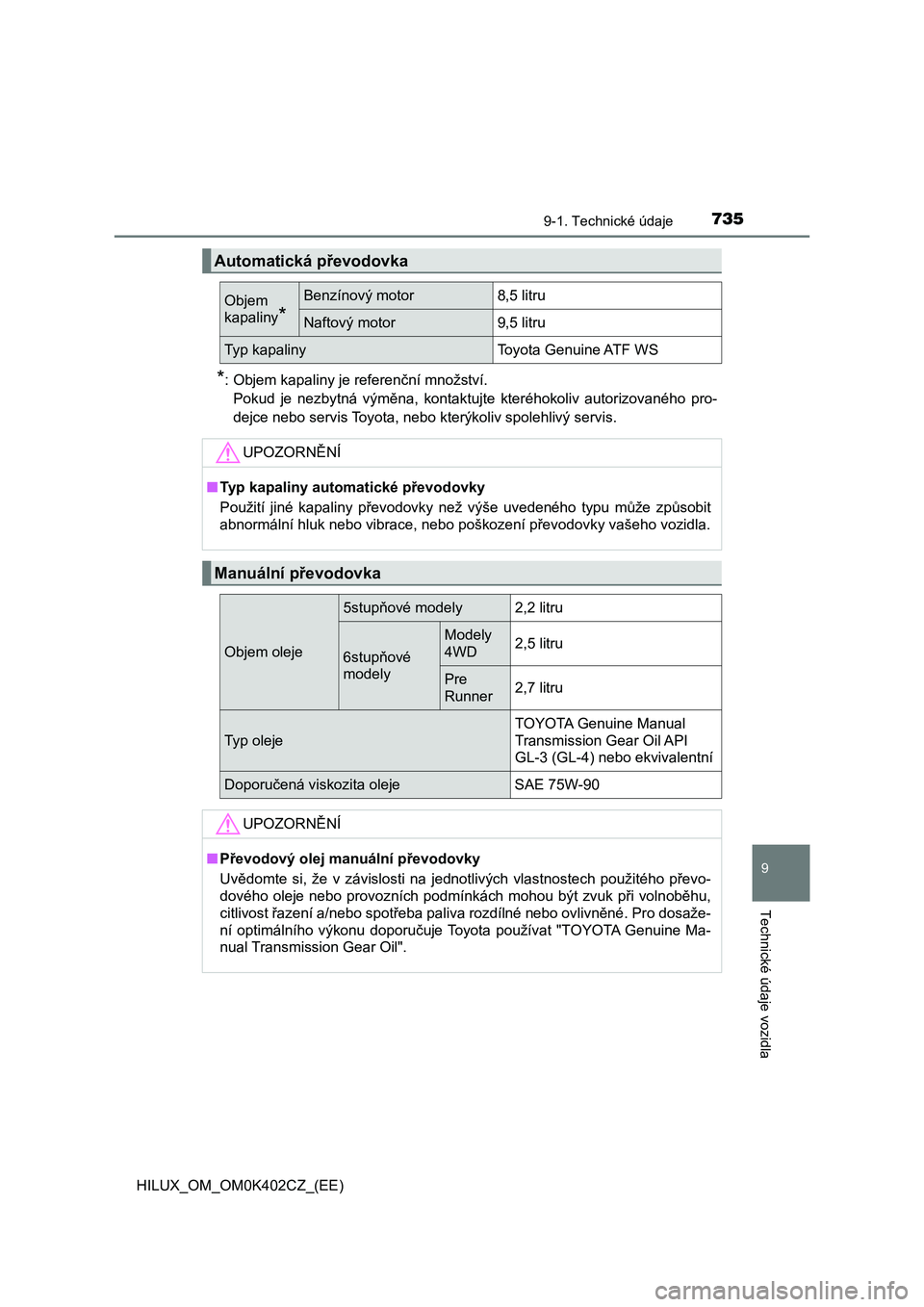

Automatická převodovka
Objem
kapaliny*
Benzínový motor8,5 litru
Naftový motor9,5 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■ Typ kapaliny automatické převodovky
Použití jiné kapaliny převodovky než výše uvedeného typu může z působit
abnormální hluk nebo vibrace, nebo poškození převodovky vašeho vozidla.
Manuální převodovka
Objem oleje
5stupňové modely 2,2 litru
6stupňové
modely
Modely
4WD 2,5 litru
Pre
Runner 2,7 litru
Typ oleje
TOYOTA Genuine Manual
Transmission Gear Oil API
GL-3 (GL-4) nebo ekvivalentní
Doporučená viskozita oleje SAE 75W-90
UPOZORNĚNÍ
■ Převodový olej manuální převodovky
Uvědomte si, že v závislosti na jednotlivých vlastnostech použi tého převo-
dového oleje nebo provozních podmínkách mohou být zvuk při voln oběhu,
citlivost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné . Pro dosaže-
ní optimálního výkonu doporučuje Toyota používat "TOYOTA Genuin e Ma-
nual Transmission Gear Oil".

7369-1. Technické údaje
HILUX_OM_OM0K402CZ_(EE)
*: Vaše vozidlo je z výroby naplněno olejem "Toyota Genuine Transfer Gear
oil LF". Používejte "Toyota Genuine Transfer Gear oil LF" schválený společ-
ností Toyota nebo ekvivalentní olej stejné kvality, který splňuje výše uvede-
né specifikace. Pro podrobnosti kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
*1: Vaše vozidlo je z výroby naplněno olejem "Toyota Genuine Differential Gear
Oil". Používejte "Toyota Genuine Differential Gear Oil" schválený společ-
ností Toyota nebo ekvivalentní olej stejné kvality, který splňuje výše uvede-
né specifikace. Pro podrobnosti kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
*2: Modely vyrobené v Thajsku*4
*3: Modely vyrobené v Jižní Africe*4
*4: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu va-
šeho vozidla". (S. 12)

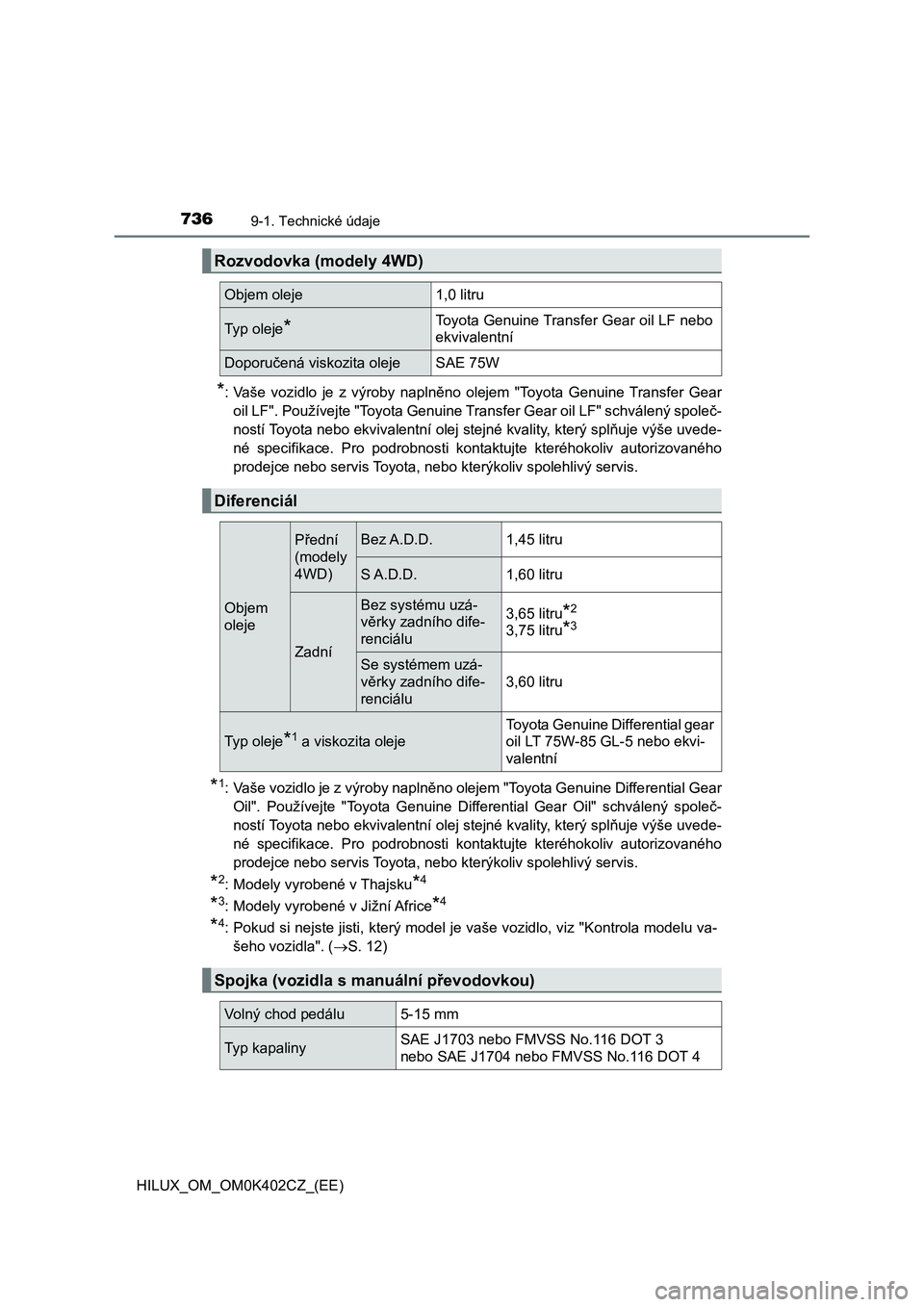

Rozvodovka (modely 4WD)
Objem oleje1,0 litru
Typ oleje*Toyota Genuine Transfer Gear oil LF nebo
ekvivalentní
Doporučená viskozita olejeSAE 75W
Diferenciál
Objem
oleje
Přední
(modely
4WD)Bez A.D.D.1,45 litru
S A.D.D.1,60 litru
Zadní
Bez systému uzá-
věrky zadního dife-
renciálu3,65 litru*2
3,75 litru*3
Se systémem uzá-
věrky zadního dife-
renciálu
3,60 litru
Typ oleje*1 a viskozita oleje
Toyota Genuine Differential gear
oil LT 75W-85 GL-5 nebo ekvi-
valentní
Spojka (vozidla s manuální převodovkou)
Volný chod pedálu 5-15 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116 DOT 4

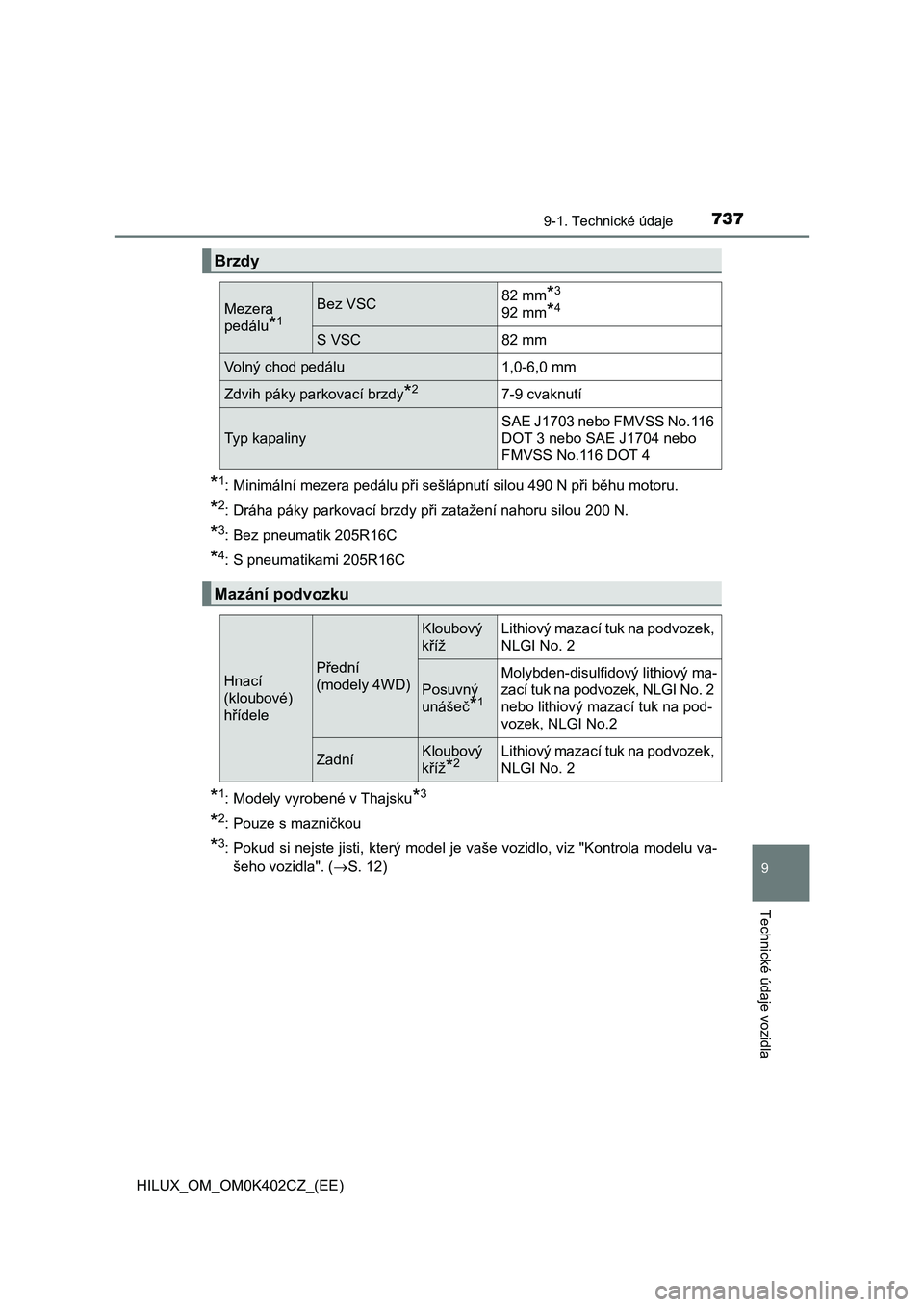

737
9
9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K402CZ_(EE)
*1: Minimální mezera pedálu při sešlápnutí silou 490 N při běhu motoru.
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
*3: Bez pneumatik 205R16C
*4: S pneumatikami 205R16C
*1: Modely vyrobené v Thajsku*3
*2: Pouze s mazničkou
*3: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu va-
šeho vozidla". (S. 12)
Brzdy
Mezera
pedálu
*1
Bez VSC82 mm*3
92 mm*4
S VSC82 mm
Volný chod pedálu1,0-6,0 mm
Zdvih páky parkovací brzdy*27-9 cvaknutí
Typ kapaliny
SAE J1703 nebo FMVSS No.116
DOT 3 nebo SAE J1704 nebo
FMVSS No.116 DOT 4
Mazání podvozku
Hnací
(kloubové)
hřídelePřední
(modely 4WD)
Kloubový
křížLithiový mazací tuk na podvozek,
NLGI No. 2
Posuvný
unášeč
*1
Molybden-disulfidový lithiový ma-
zací tuk na podvozek, NLGI No. 2
nebo lithiový mazací tuk na pod-
vozek, NLGI No.2
ZadníKloubový
kříž
*2Lithiový mazací tuk na podvozek,
NLGI No. 2

7389-1. Technické údaje
HILUX_OM_OM0K402CZ_(EE)

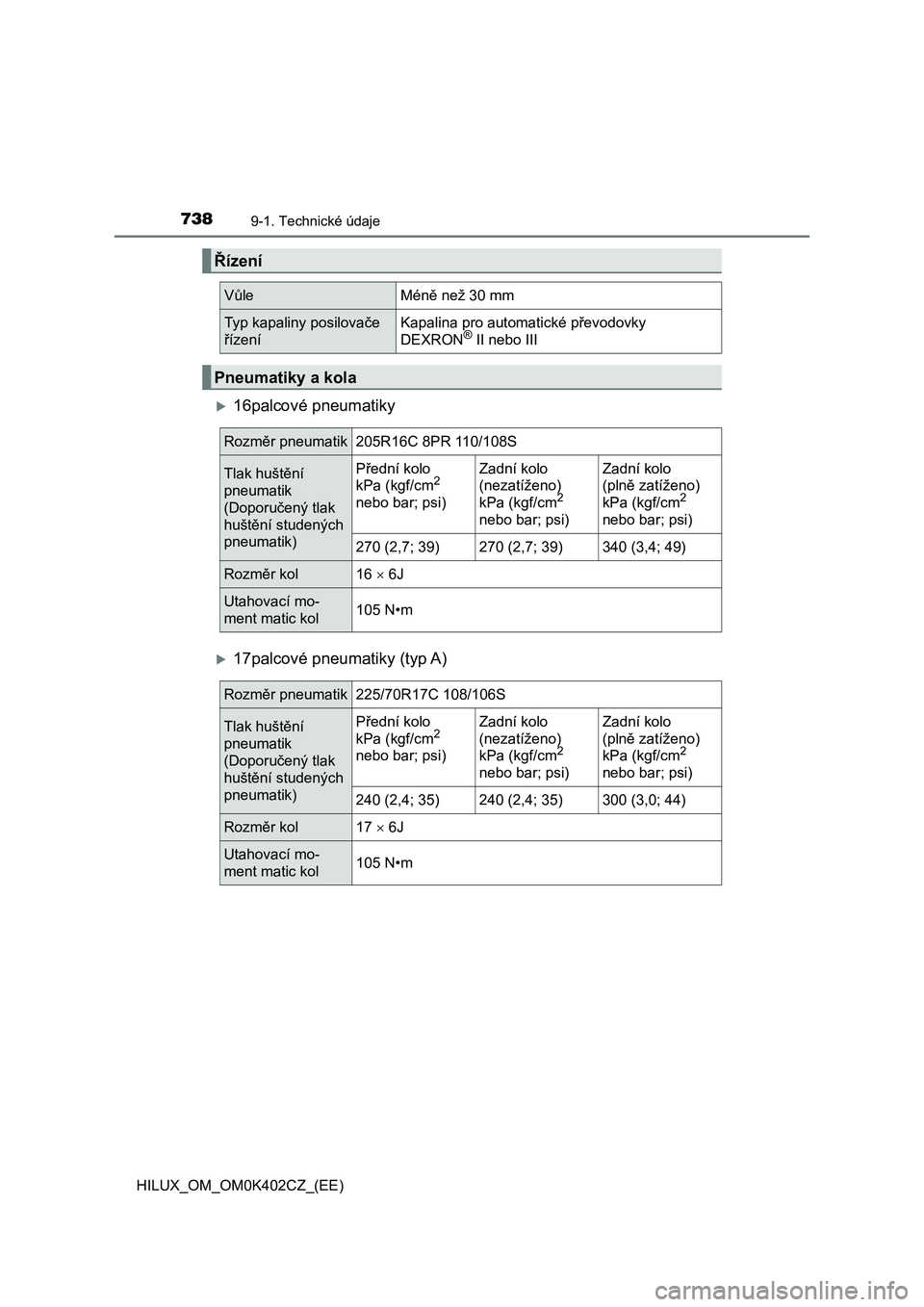

16palcové pneumatiky
17palcové pneumatiky (typ A)
Řízení
VůleMéně než 30 mm
Typ kapaliny posilovače
řízeníKapalina pro automatické převodovky
DEXRON® II nebo III
Pneumatiky a kola
Rozměr pneumatik205R16C 8PR 110/108S
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)Přední kolo
kPa (kgf/cm2
nebo bar; psi)
Zadní kolo
(nezatíženo)
kPa (kgf/cm
2
nebo bar; psi)
Zadní kolo
(plně zatíženo)
kPa (kgf/cm
2
nebo bar; psi)
270 (2,7; 39)270 (2,7; 39)340 (3,4; 49)
Rozměr kol16  6J
Utahovací mo-
ment matic kol105 N•m
Rozměr pneumatik 225/70R17C 108/106S
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)Přední kolo
kPa (kgf/cm2
nebo bar; psi)
Zadní kolo
(nezatíženo)
kPa (kgf/cm
2
nebo bar; psi)
Zadní kolo
(plně zatíženo)
kPa (kgf/cm
2
nebo bar; psi)
240 (2,4; 35)240 (2,4; 35)300 (3,0; 44)
Rozměr kol17  6J
Utahovací mo-
ment matic kol105 N•m

739
9
9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K402CZ_(EE)

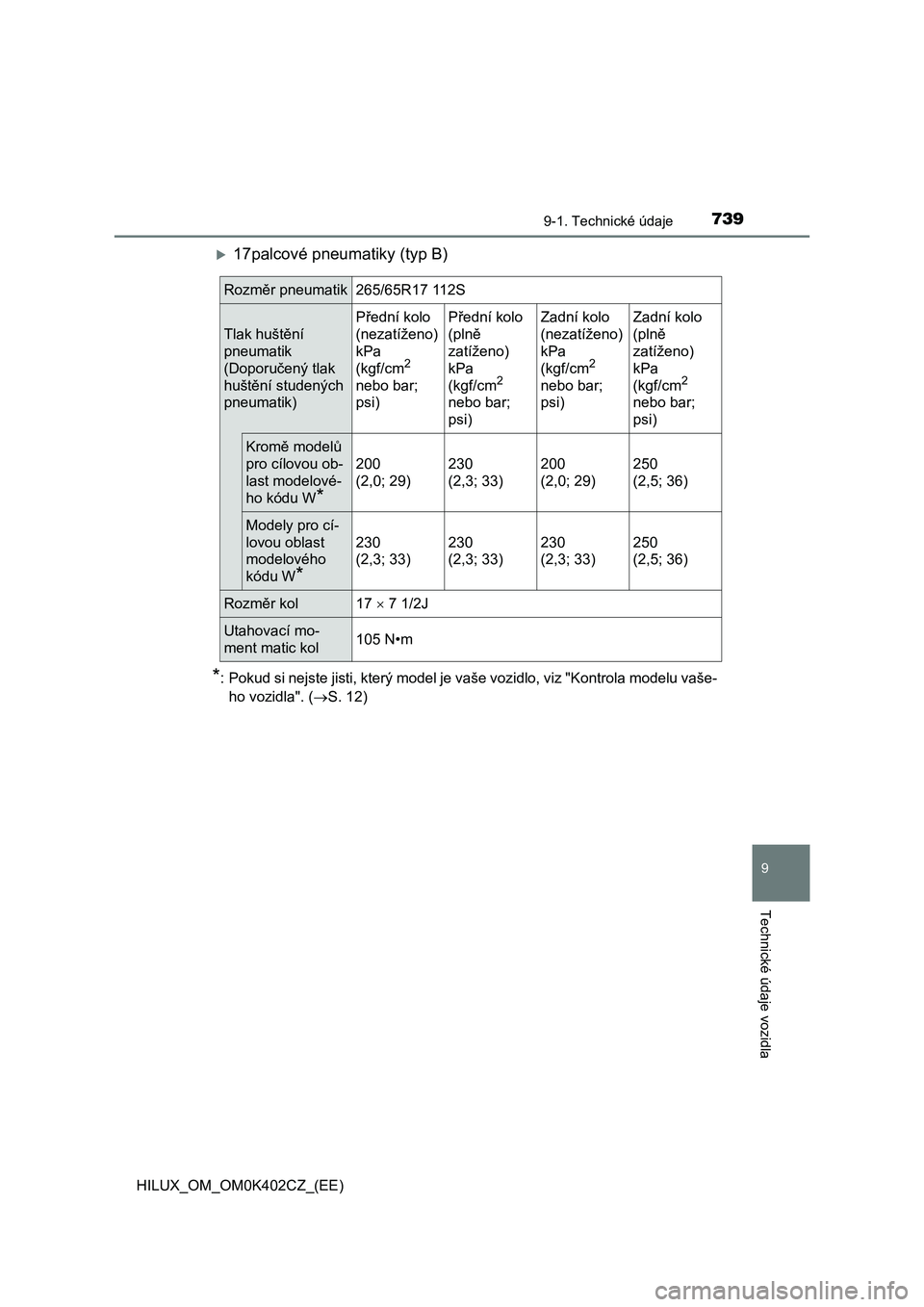

17palcové pneumatiky (typ B)
*: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu vaše-
ho vozidla". (S. 12)
Rozměr pneumatik265/65R17 112S
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)
Přední kolo
(nezatíženo)
kPa
(kgf/cm
2
nebo bar;
psi)
Přední kolo
(plně
zatíženo)
kPa
(kgf/cm
2
nebo bar;
psi)
Zadní kolo
(nezatíženo)
kPa
(kgf/cm
2
nebo bar;
psi)
Zadní kolo
(plně
zatíženo)
kPa
(kgf/cm
2
nebo bar;
psi)
Kromě modelů
pro cílovou ob-
last modelové-
ho kódu W
*
200
(2,0; 29)230
(2,3; 33)200
(2,0; 29)250
(2,5; 36)
Modely pro cí-
lovou oblast
modelového
kódu W
*
230
(2,3; 33)230
(2,3; 33)230
(2,3; 33)250
(2,5; 36)
Rozměr kol17  7 1/2J
Utahovací mo-
ment matic kol105 N•m

7409-1. Technické údaje
HILUX_OM_OM0K402CZ_(EE)

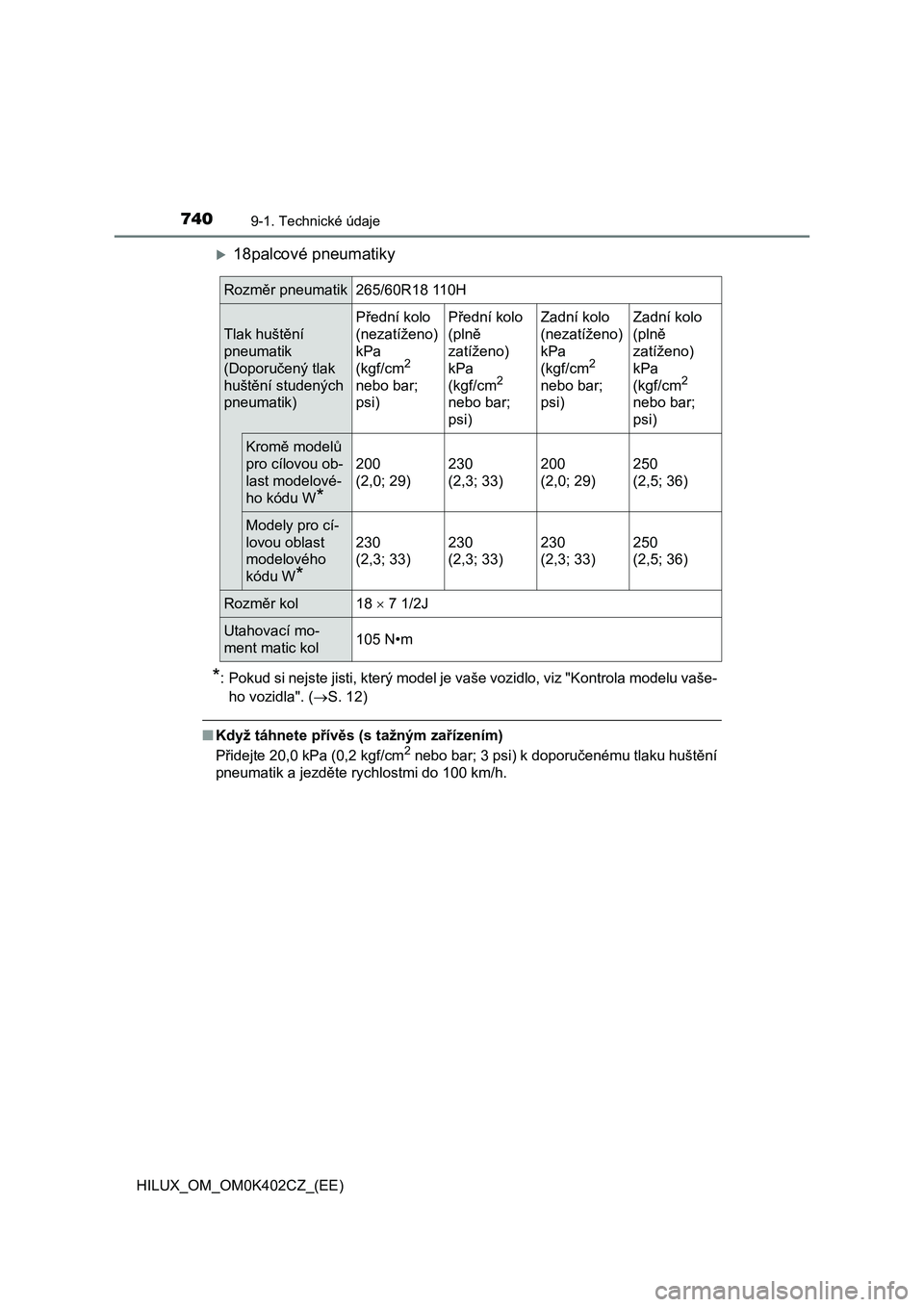

18palcové pneumatiky
*: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu vaše-
ho vozidla". ( S. 12)
■Když táhnete přívěs (s tažným zařízením)
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatik265/60R18 110H
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)
Přední kolo
(nezatíženo)
kPa
(kgf/cm2
nebo bar;
psi)
Přední kolo
(plně
zatíženo)
kPa
(kgf/cm2
nebo bar;
psi)
Zadní kolo
(nezatíženo)
kPa
(kgf/cm2
nebo bar;
psi)
Zadní kolo
(plně
zatíženo)
kPa
(kgf/cm2
nebo bar;
psi)
Kromě modelů
pro cílovou ob-
last modelové-
ho kódu W*
200
(2,0; 29)
230
(2,3; 33)
200
(2,0; 29)
250
(2,5; 36)
Modely pro cí-
lovou oblast
modelového
kódu W*
230
(2,3; 33)
230
(2,3; 33)
230
(2,3; 33)
250
(2,5; 36)
Rozměr kol18  7 1/2J
Utahovací mo-
ment matic kol105 N•m
