TOYOTA HILUX 2020 Návod na použití (in Czech)

6918-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)
8
Když nastanou potíže

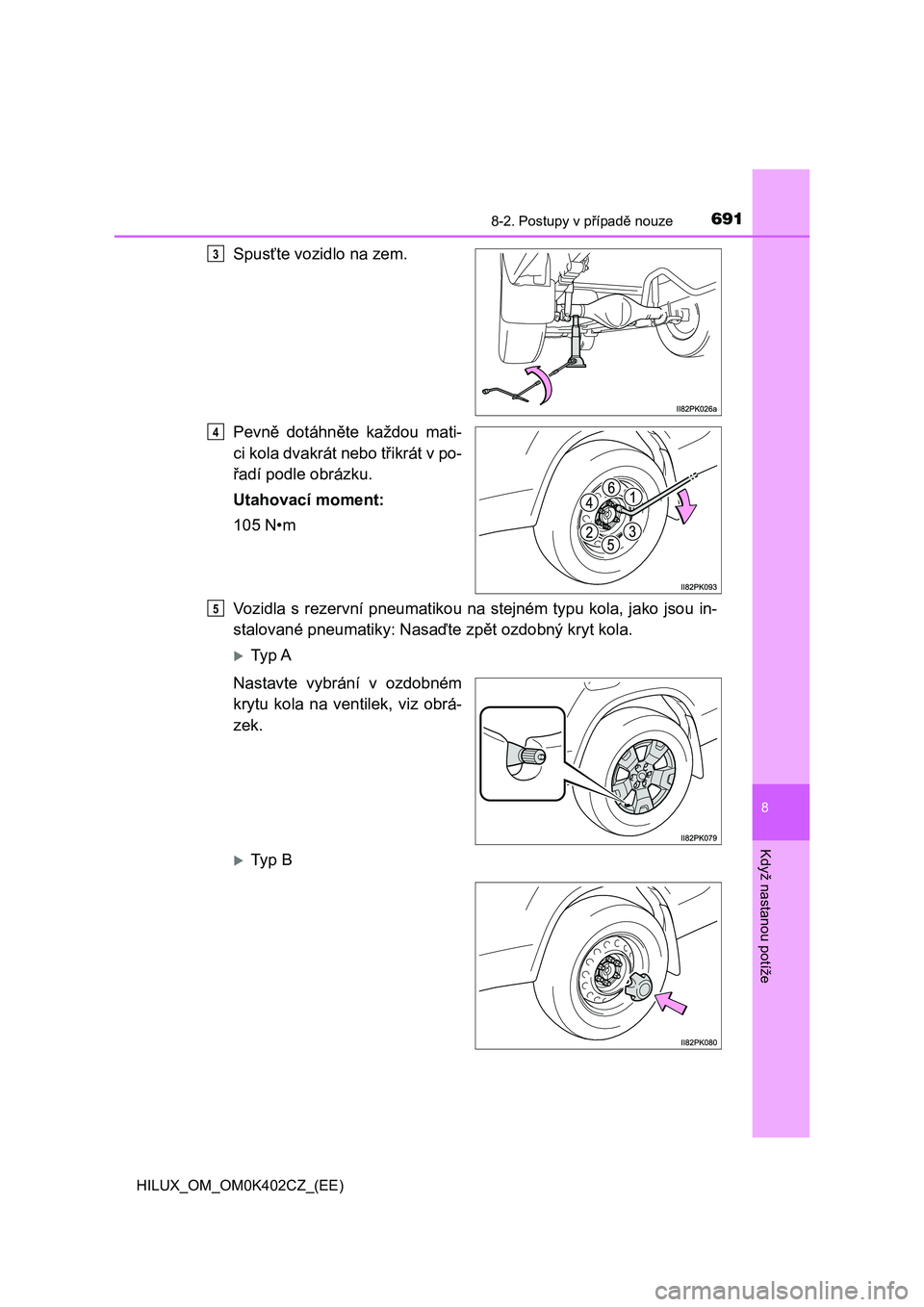

Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
105 N•m
Vozidla s rezervní pneumatikou na stejném typu kola, jako jsou in-
stalované pneumatiky: Nasaď te zpět ozdobný kryt kola.
Ty p A
Nastavte vybrání v ozdobném
krytu kola na ventilek, viz obrá-
zek.
Ty p B
3
4
5

6928-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)

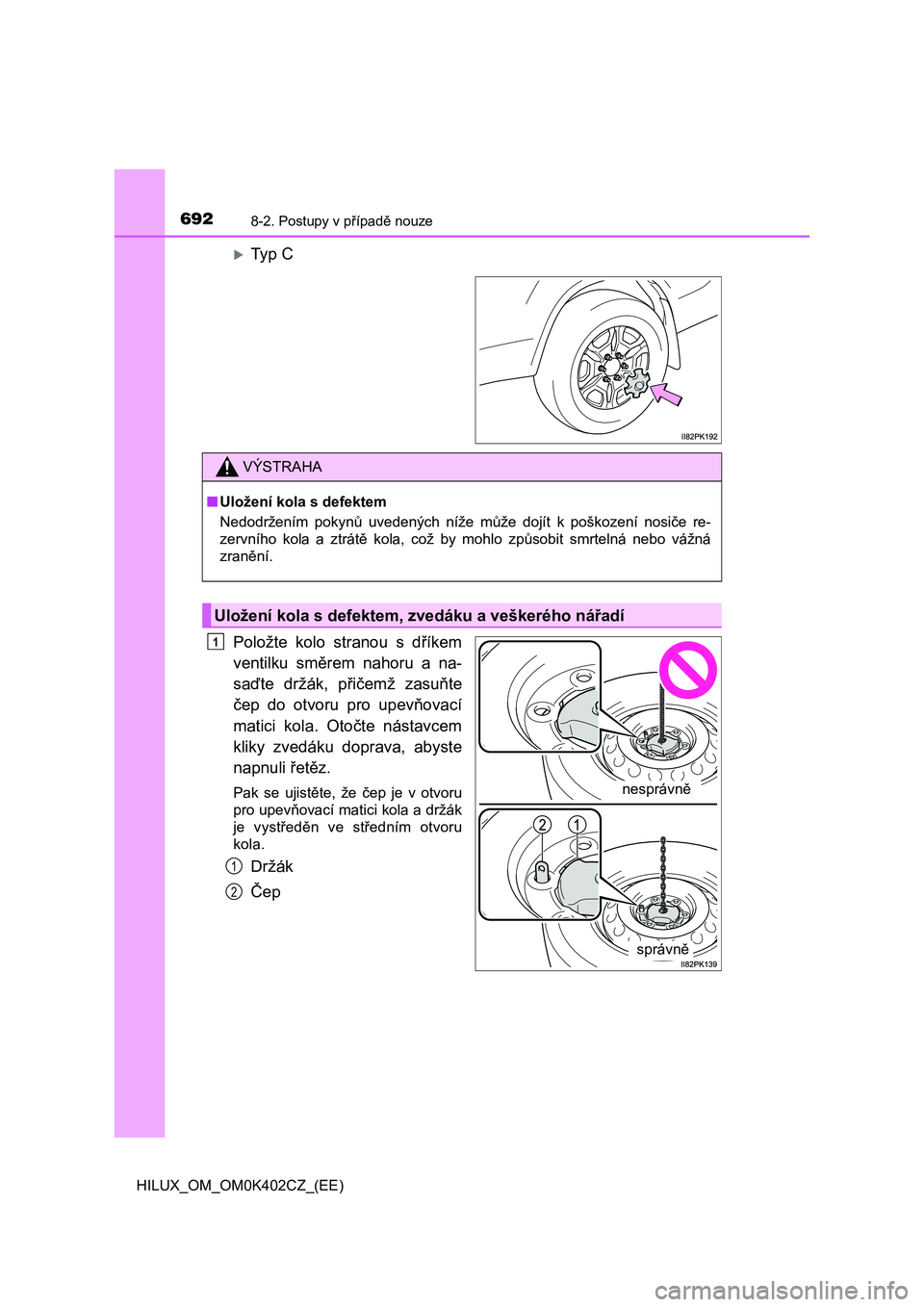

Ty p C
Položte kolo stranou s dříkem
ventilku směrem nahoru a na-
saďte držák, přičemž zasuňte
čep do otvoru pro upevňovací
matici kola. Otočte nástavcem
kliky zvedáku doprava, abyste
napnuli řetěz.
Pak se ujistěte, že čep je v otvoru
pro upevňovací matici kola a držák
je vystředěn ve středním otvoru
kola.
Držák
Čep
VÝSTRAHA
■ Uložení kola s defektem
Nedodržením pokynů uvedených níže může dojít k poškození nosiče re-
zervního kola a ztrátě kola, což by mohlo způsobit smrtelná neb o vážná
zranění.
Uložení kola s defektem, zvedáku a veškerého nářadí
nesprávně
správně
1
1
2

6938-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)
8
Když nastanou potíže

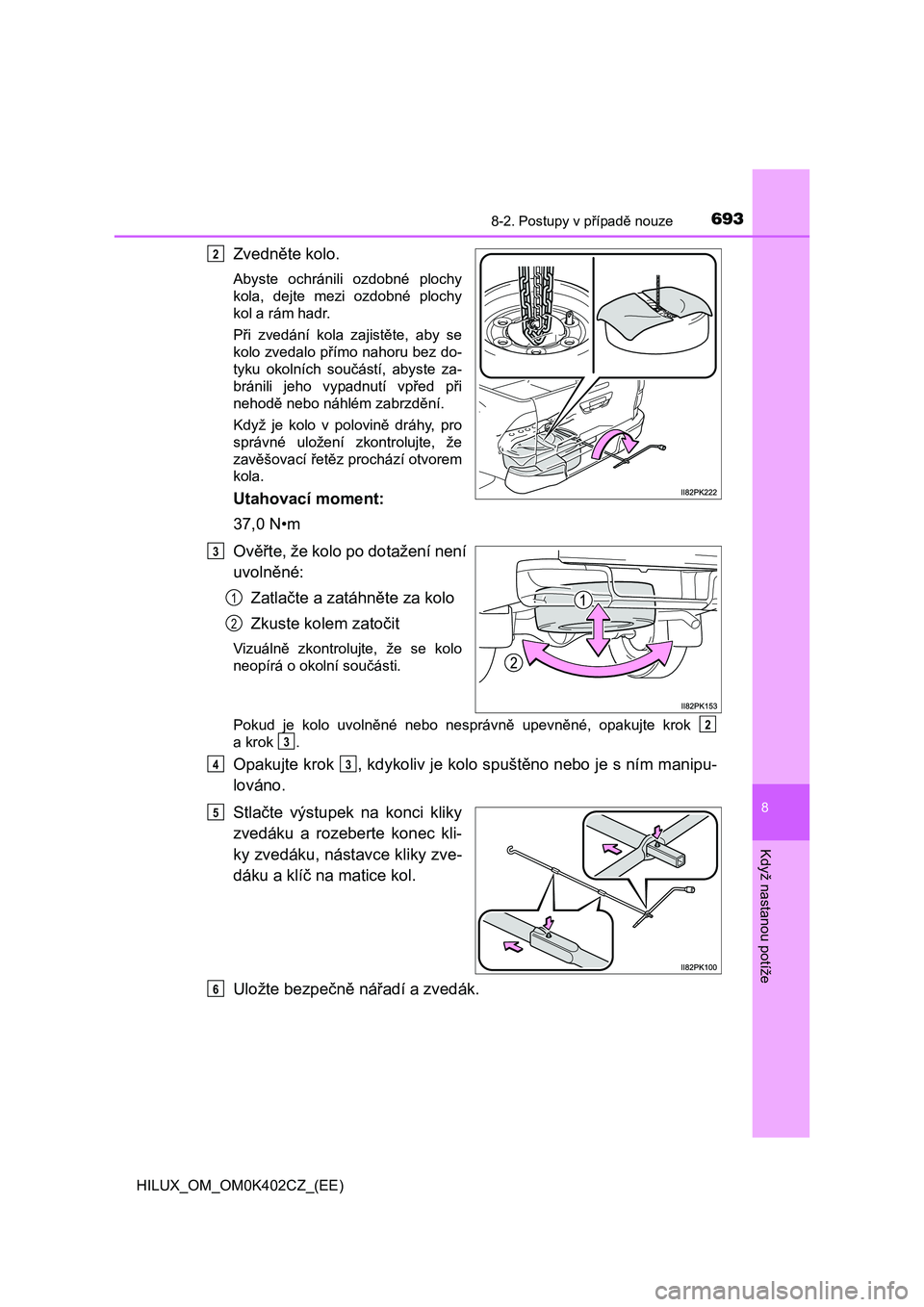

Zvedněte kolo.
Abyste ochránili ozdobné plochy
kola, dejte mezi ozdobné plochy
kol a rám hadr.
Při zvedání kola zajistěte, aby se
kolo zvedalo přímo nahoru bez do-
tyku okolních součástí, abyste za-
bránili jeho vypadnutí vpřed při
nehodě nebo náhlém zabrzdění.
Když je kolo v polovině dráhy, pro
správné uložení zkontrolujte, že
zavěšovací řetěz prochází otvorem
kola.
Utahovací moment:
37,0 N•m
Ověřte, že kolo po dotažení není
uvolněné:
Zatlačte a zatáhněte za kolo
Zkuste kolem zatočit
Vizuálně zkontrolujte, že se kolo
neopírá o okolní součásti.
Pokud je kolo uvolněné nebo nesprávně upevněné, opakujte krok
a krok .
Opakujte krok , kdykoliv je kolo spuštěno nebo je s ním manipu-
lováno.
Stlačte výstupek na konci kliky
zvedáku a rozeberte konec kli-
ky zvedáku, nástavce kliky zve-
dáku a klíč na matice kol.
Uložte bezpečně nářadí a zvedák.
2
3
1
2
2
3
43
5
6

6948-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)

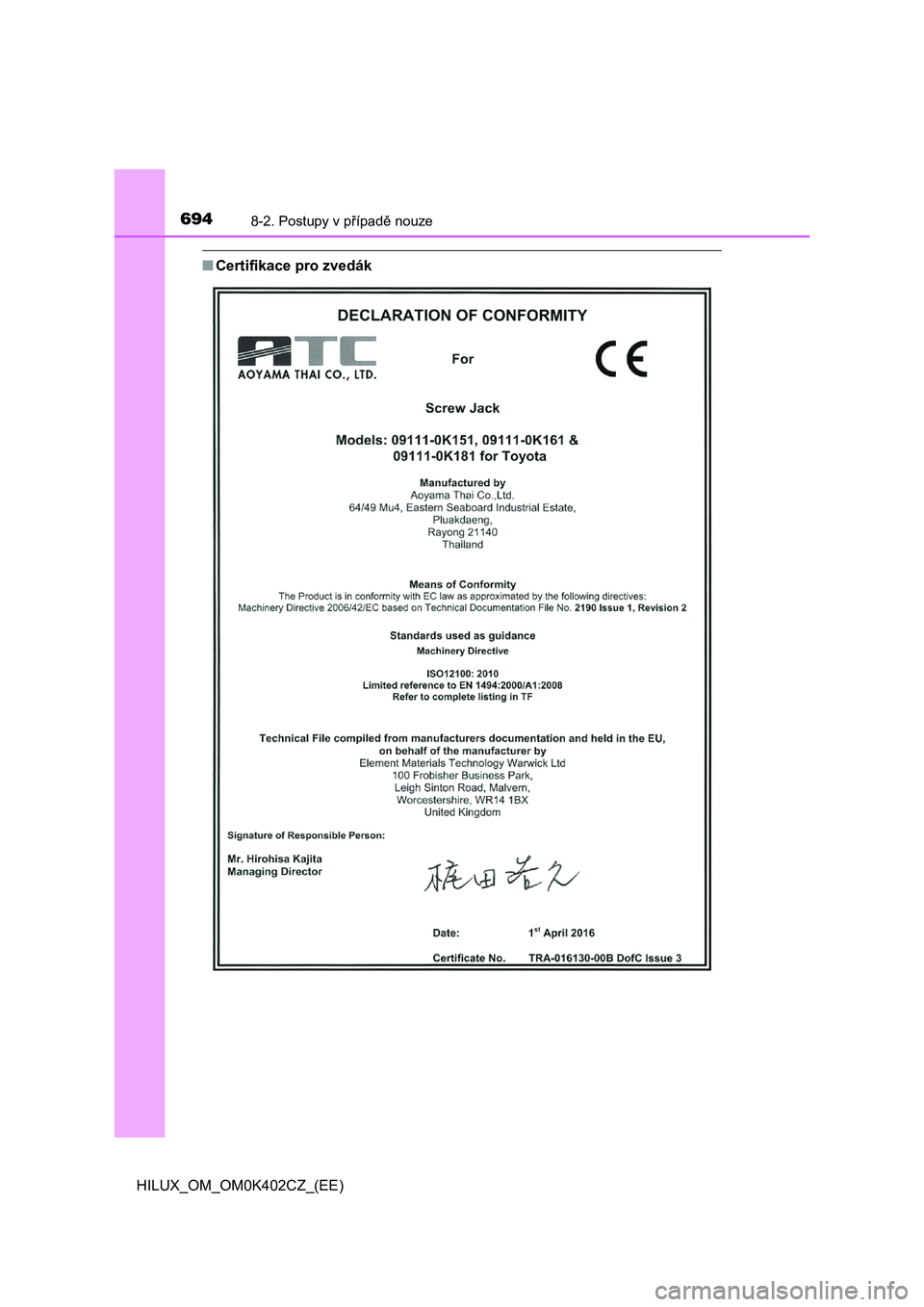

■Certifikace pro zvedák

6958-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)
8
Když nastanou potíže

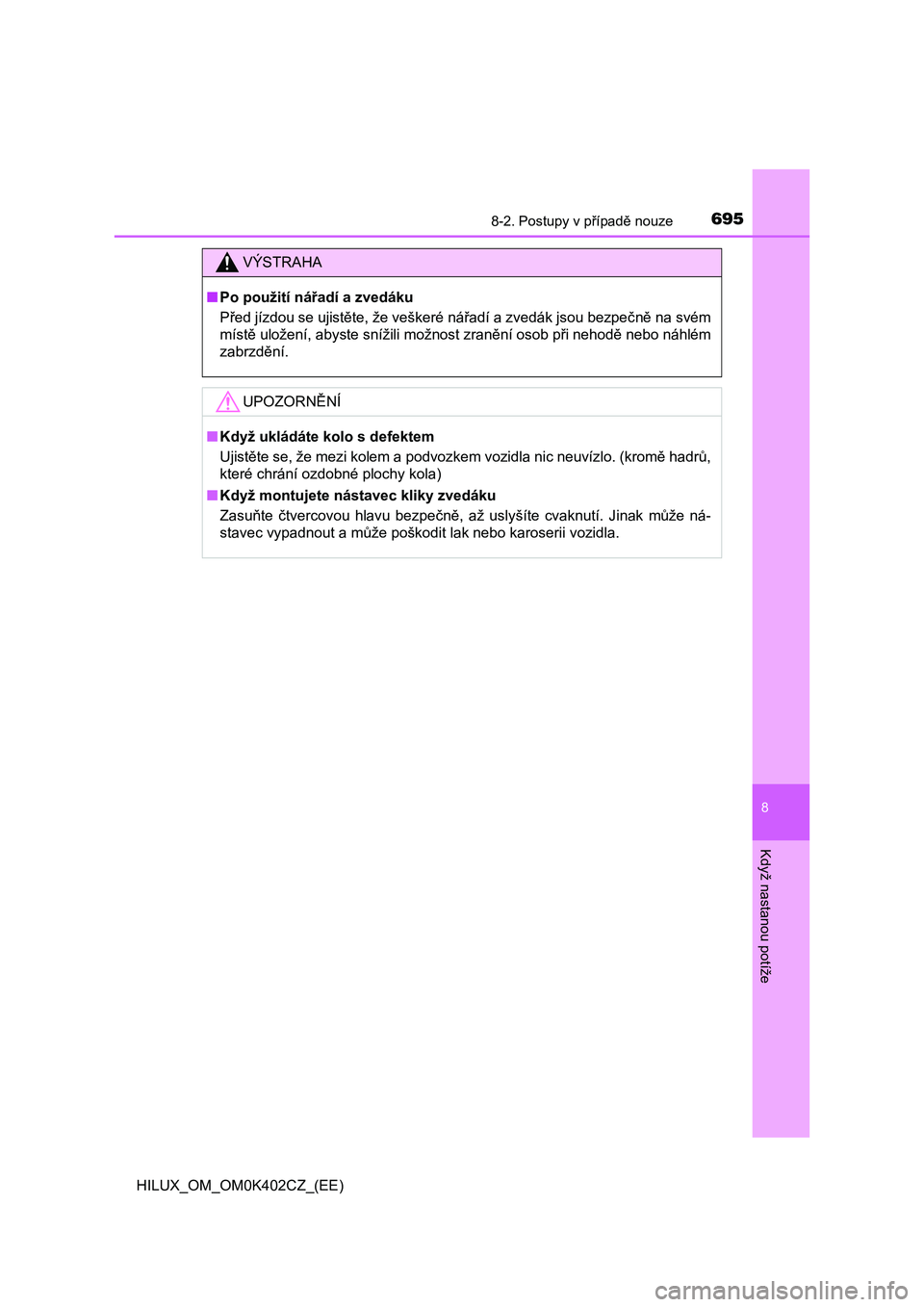

VÝSTRAHA
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpeč ně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě n ebo náhlém
zabrzdění.
UPOZORNĚNÍ
■ Když ukládáte kolo s defektem
Ujistěte se, že mezi kolem a podvozkem vozidla nic neuvízlo. (k romě hadrů,
které chrání ozdobné plochy kola)
■ Když montujete nástavec kliky zvedáku
Zasuňte čtvercovou hlavu bezpečně, až uslyšíte cvaknutí. Jinak může ná-
stavec vypadnout a může poškodit lak nebo karoserii vozidla.

6968-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)

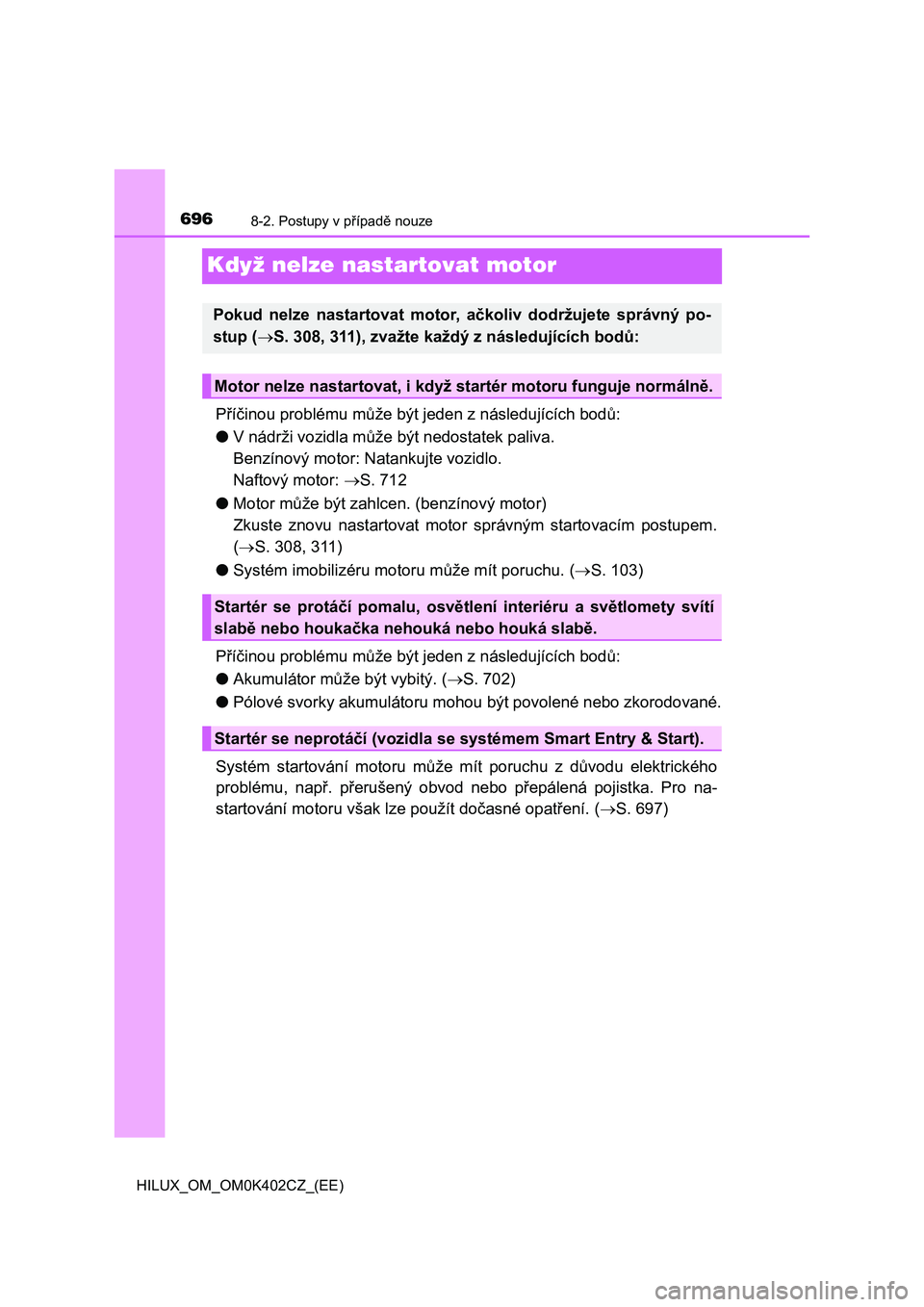

Když nelze nastartovat motor
Příčinou problému může být jeden z následujících bodů:
●V nádrži vozidla může být nedostatek paliva.
Benzínový motor: Natankujte vozidlo.
Naftový motor: S. 712
●Motor může být zahlcen. (benzínový motor)
Zkuste znovu nastartovat motor správným startovacím postupem.
(S. 308, 311)
●Systém imobilizéru motoru může mít poruchu. (S. 103)
Příčinou problému může být jeden z následujících bodů:
●Akumulátor může být vybitý. (S. 702)
●Pólové svorky akumulátoru mohou být povolené nebo zkorodované.
Systém startování motoru může mít poruchu z důvodu elektrického
problému, např. přerušený obvod nebo přepálená pojistka. Pro na-
startování motoru však lze použít dočasné opatření. (S. 697)
Pokud nelze nastartovat motor, ačkoliv dodržujete správný po-
stup (S. 308, 311), zvažte každý z následujících bodů:
Motor nelze nastartovat, i když startér motoru funguje normálně.
Startér se protáčí pomalu, osvětlení interiéru a světlomety svítí
slabě nebo houkačka nehouká nebo houká slabě.
Startér se neprotáčí (vozidla se systémem Smart Entry & Start).

6978-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)
8
Když nastanou potíže

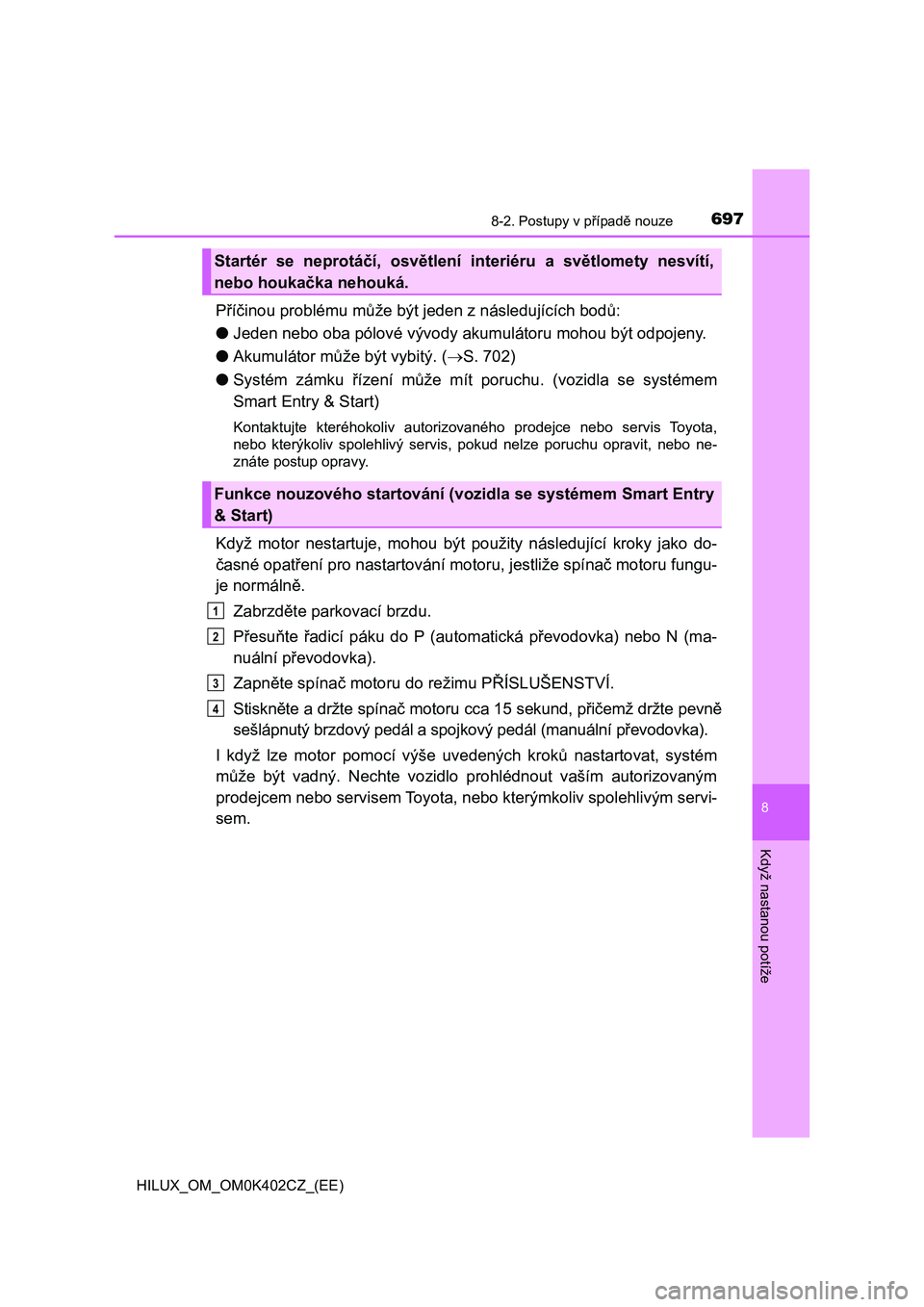

Příčinou problému může být jeden z následujících bodů:
● Jeden nebo oba pólové vývody akumulátoru mohou být odpojeny.
● Akumulátor může být vybitý. (S. 702)
● Systém zámku řízení může mít poruchu. (vozidla se systémem
Smart Entry & Start)
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota,
nebo kterýkoliv spolehlivý servis, pokud nelze poruchu opravit, nebo ne-
znáte postup opravy.
Když motor nestartuje, mohou být použity následující kroky jako do-
časné opatření pro nastartování motoru, jestliže spínač motoru fungu-
je normálně.
Zabrzděte parkovací brzdu.
Přesuňte řadicí páku do P (automatická převodovka) nebo N (ma-
nuální převodovka).
Zapněte spínač motoru do režimu PŘÍSLUŠENSTVÍ.
Stiskněte a držte spínač motoru cca 15 sekund, přičemž držte pe vně
sešlápnutý brzdový p edál a spojkový pedál (manuální převodovka).
I když lze motor pomocí výše uve dených kroků nastartovat, systém
může být vadný. Nechte vozidlo p rohlédnout vaším autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servi-
sem.
Startér se neprotáčí, osvětlení interiéru a světlomety nesvítí,
nebo houkačka nehouká.
Funkce nouzového startování (vo zidla se systémem Smart Entry
& Start)
1
2
3
4

6988-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)

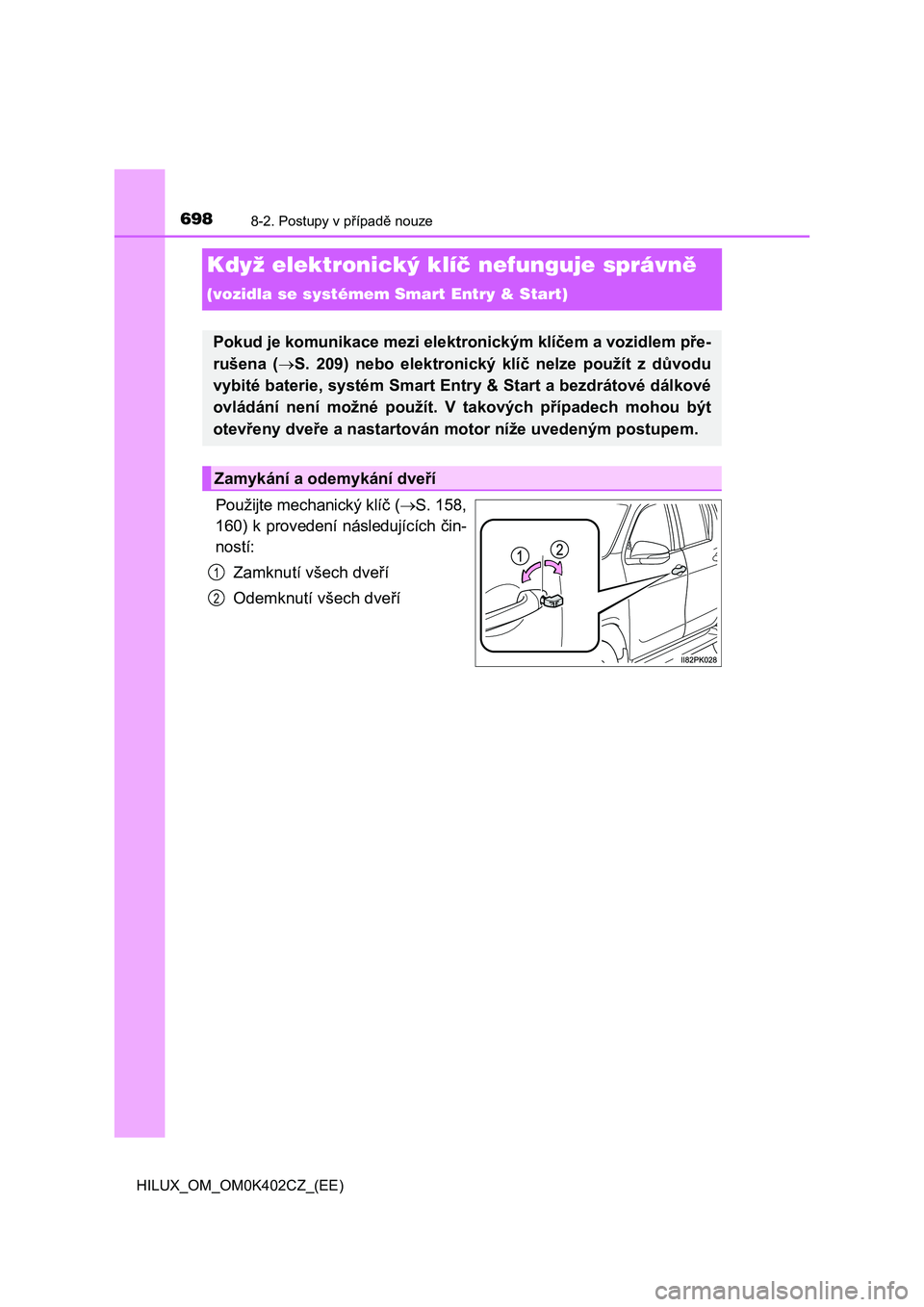

Když elektronický klíč nefunguje správně
(vozidla se systémem Smart Entry & Start)
Použijte mechanický klíč (S. 158,
160) k provedení následujících čin-
ností:
Zamknutí všech dveří
Odemknutí všech dveří
Pokud je komunikace mezi elektronickým klíčem a vozidlem pře-
rušena ( S. 209) nebo elektronický klíč nelze použít z důvodu
vybité baterie, systém Smart Entry & Start a bezdrátové dálkové
ovládání není možné použít. V takových případech mohou být
otevřeny dveře a nastartován motor níže uvedeným postupem.
Zamykání a odemykání dveří
1
2

6998-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)
8
Když nastanou potíže

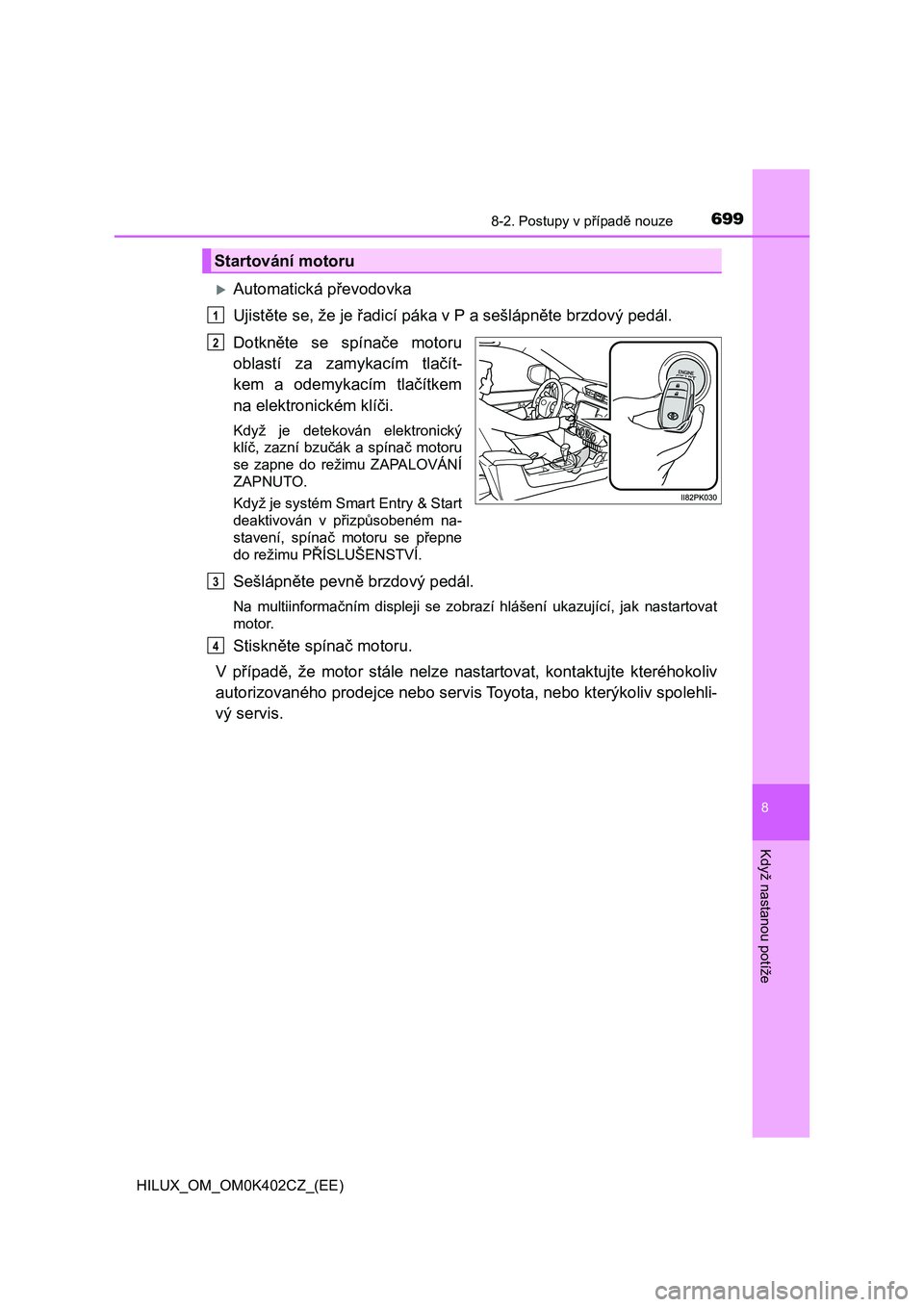

Automatická převodovka
Ujistěte se, že je řadicí páka v P a sešlápněte brzdový pedál.
Dotkněte se spínače motoru
oblastí za zamykacím tlačít-
kem a odemykacím tlačítkem
na elektronickém klíči.
Když je detekován elektronický
klíč, zazní bzučák a spínač motoru
se zapne do režimu ZAPALOVÁNÍ
ZAPNUTO.
Když je systém Smart Entry & Start
deaktivován v přizpůsobeném na-
stavení, spínač motoru se přepne
do režimu PŘÍSLUŠENSTVÍ.
Sešlápněte pevně brzdový pedál.
Na multiinformačním displeji se zobrazí hlášení ukazující, jak nastartovat
motor.
Stiskněte spínač motoru.
V případě, že motor stále nelze nastartovat, kontaktujte kteréhokoliv
autorizovaného prodejce nebo serv is Toyota, nebo kterýkoliv spolehli-
vý servis.
Startování motoru
1
2
3
4

7008-2. Postupy v případě nouze
HILUX_OM_OM0K402CZ_(EE)

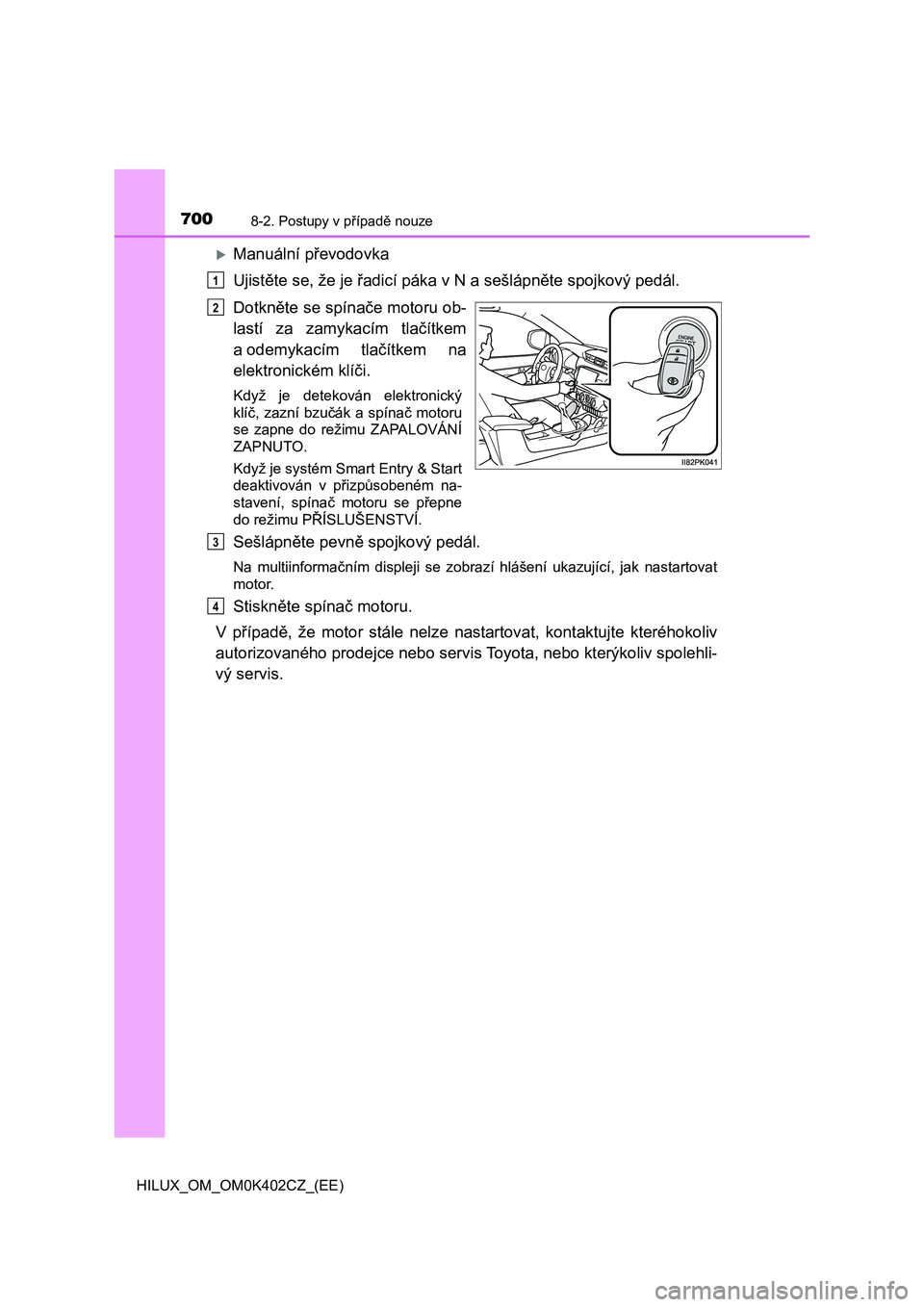

Manuální převodovka
Ujistěte se, že je řadi cí páka v N a sešlápněte spojkový pedál.
Dotkněte se spínače motoru ob-
lastí za zamykacím tlačítkem
a odemykacím tlačítkem na
elektronickém klíči.
Když je detekován elektronický
klíč, zazní bzučák a spínač motoru
se zapne do režimu ZAPALOVÁNÍ
ZAPNUTO.
Když je systém Smart Entry & Start
deaktivován v přizpůsobeném na-
stavení, spínač motoru se přepne
do režimu PŘÍSLUŠENSTVÍ.
Sešlápněte pevně spojkový pedál.
Na multiinformačním displeji se zobrazí hlášení ukazující, jak nastartovat
motor.
Stiskněte spínač motoru.
V případě, že motor stále nelze nastartovat, kontaktujte kteréhokoliv
autorizovaného prodejce nebo serv is Toyota, nebo kterýkoliv spolehli-
vý servis.
1
2
3
4
