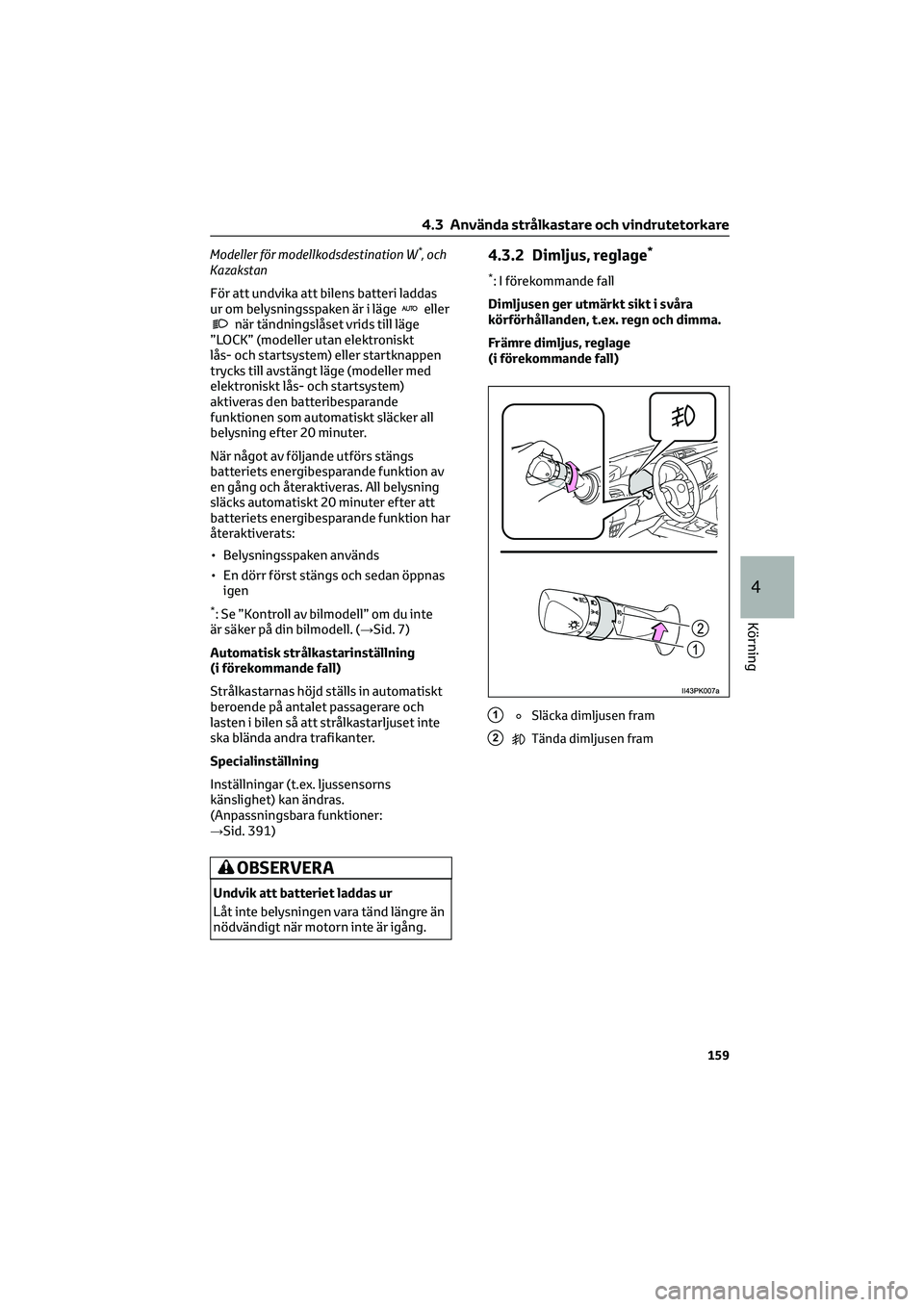

sensor TOYOTA HILUX 2021 Bruksanvisningar (in Swedish)

Modeller för modellkodsdestination W*,och
Kazakstan
För att undvika att bilens batteri laddas
ur om belysningsspaken är i läge
ellernär tändningslåset vrids till läge
”LOCK” (modeller utan elektroniskt
lås- och startsystem) eller startknappen
trycks till avstängt läge (modeller med
elektroniskt lås- och startsystem)
aktiveras den batteribesparande
funktionen som automatiskt släcker all
belysning efter 20 minuter.
När något av följande utförs stängs
batteriets energibesparande funktion av
en gång och återaktiveras. All belysning
släcks automatiskt 20 minuter efter att
batteriets energibesparande funktion har
återaktiverats:
• Belysningsspaken används
• En dörr först stängs och sedan öppnas
igen
*: Se ”Kontroll av bilmodell” om du inte
är säker på din bilmodell. (→Sid. 7)
Automatisk strålkastarinställning
(i förekommande fall)
Strålkastarnas höjd ställs in automatiskt
beroende på antalet passagerare och
lasten i bilen så att strålkastarljuset inte
ska blända andra trafikanter.
Specialinställning
Inställningar (t.ex. ljussensorns
känslighet) kan ändras.
(Anpassningsbara funktioner:
→Sid. 391)
OBSERVERA
Undvik att batteriet laddas ur
Låt inte belysningen vara tänd längre än
nödvändigt när motorn inte är igång.
4.3.2 Dimljus, reglage*
*: I förekommande fall
Dimljusen ger utmärkt sikt i svåra
körförhållanden, t.ex. regn och dimma.
Främre dimljus, reglage
(i förekommande fall)
1Släcka dimljusen fram
2Tända dimljusen fram
4.3 Använda strålkastare och vindrutetorkare
159
4
Körning

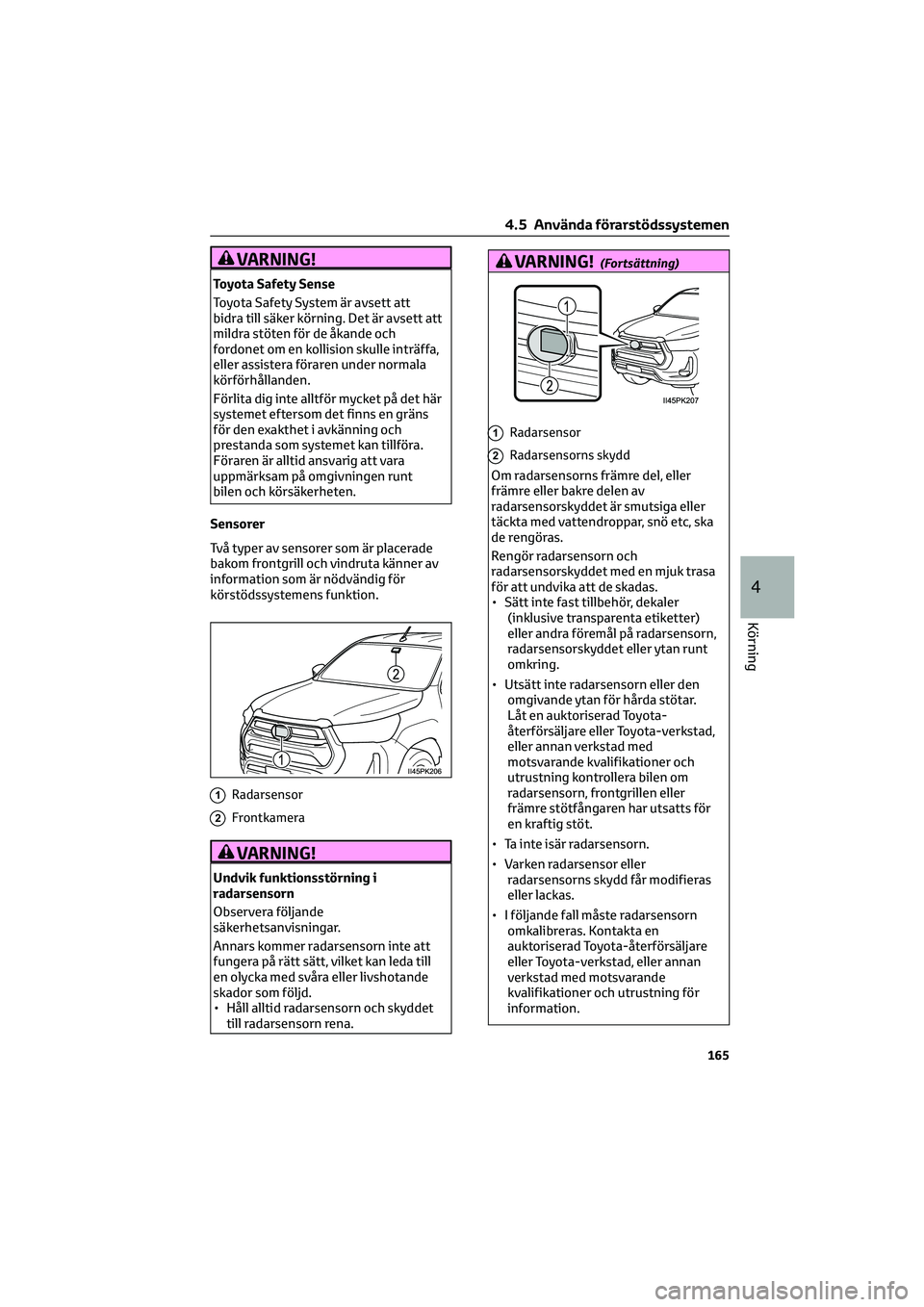

VARNING!
Toyota Safety Sense
Toyota Safety System är avsett att
bidra till säker körning. Det är avsett att
mildra stöten för de åkande och
fordonet om en kollision skulle inträffa,
eller assistera föraren under normala
körförhållanden.
Förlita dig inte alltför mycket på det här
systemet eftersom det finns en gräns
för den exakthet i avkänning och
prestanda som systemet kan tillföra.
Föraren är alltid ansvarig att vara
uppmärksam på omgivningen runt
bilen och körsäkerheten.
Sensorer
Två typer av sensorer som är placerade
bakom frontgrill och vindruta känner av
information som är nödvändig för
körstödssystemens funktion.
1Radarsensor
2Frontkamera
VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande
säkerhetsanvisningar.
Annars kommer radarsensorn inte att
fungera på rätt sätt, vilket kan leda till
en olycka med svåra eller livshotande
skador som följd.
• Håll alltid radarsensorn och skyddet
till radarsensorn rena.
VARNING!(Fortsättning)
1Radarsensor
2Radarsensorns skydd
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc, ska
de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk trasa
för att undvika att de skadas.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller den
omgivande ytan för hårda stötar.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen om
radarsensorn, frontgrillen eller
främre stötfångaren har utsatts för
en kraftig stöt.
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorns skydd får modifieras
eller lackas.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
4.5 Använda förarstödssystemen
165
4
Körning

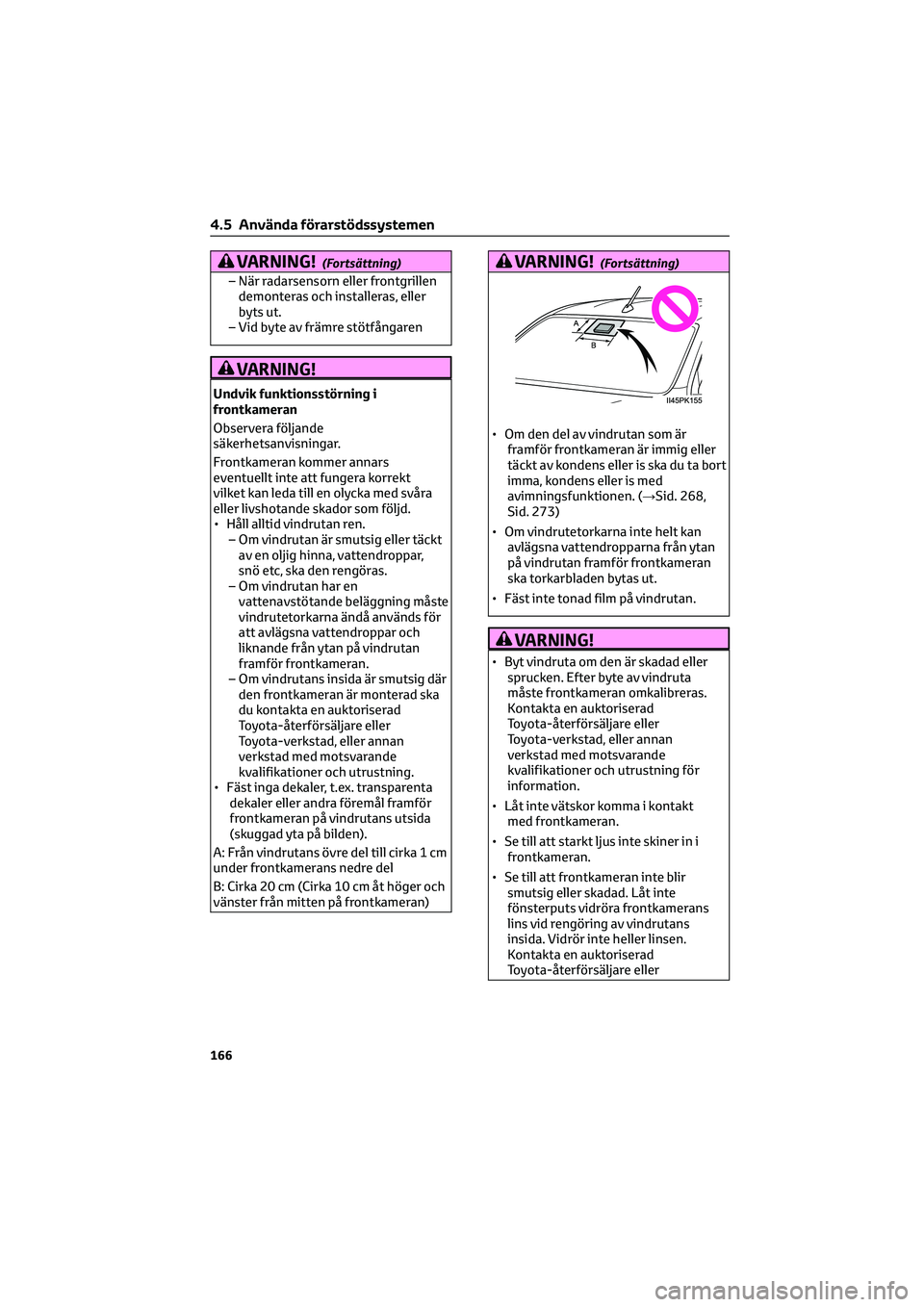

VARNING!(Fortsättning)
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut.
– Vid byte av främre stötfångaren
VARNING!
Undvik funktionsstörning i
frontkameran
Observera följande
säkerhetsanvisningar.
Frontkameran kommer annars
eventuellt inte att fungera korrekt
vilket kan leda till en olycka med svåra
eller livshotande skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar,
snö etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning måste
vindrutetorkarna ändå används för
att avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
A: Från vindrutans övre del till cirka 1 cm
under frontkamerans nedre del
B: Cirka 20 cm (Cirka 10 cm åt höger och
vänster från mitten på frontkameran)
VARNING!(Fortsättning)
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta bort
imma, kondens eller is med
avimningsfunktionen. (→Sid. 268,
Sid. 273)
• Om vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
VARNING!
• Byt vindruta om den är skadad eller
sprucken. Efter byte av vindruta
måste frontkameran omkalibreras.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
• Låt inte vätskor komma i kontakt
med frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
• Se till att frontkameran inte blir
smutsig eller skadad. Låt inte
fönsterputs vidröra frontkamerans
lins vid rengöring av vindrutans
insida. Vidrör inte heller linsen.
Kontakta en auktoriserad
Toyota-återförsäljare eller
4.5 Använda förarstödssystemen
166

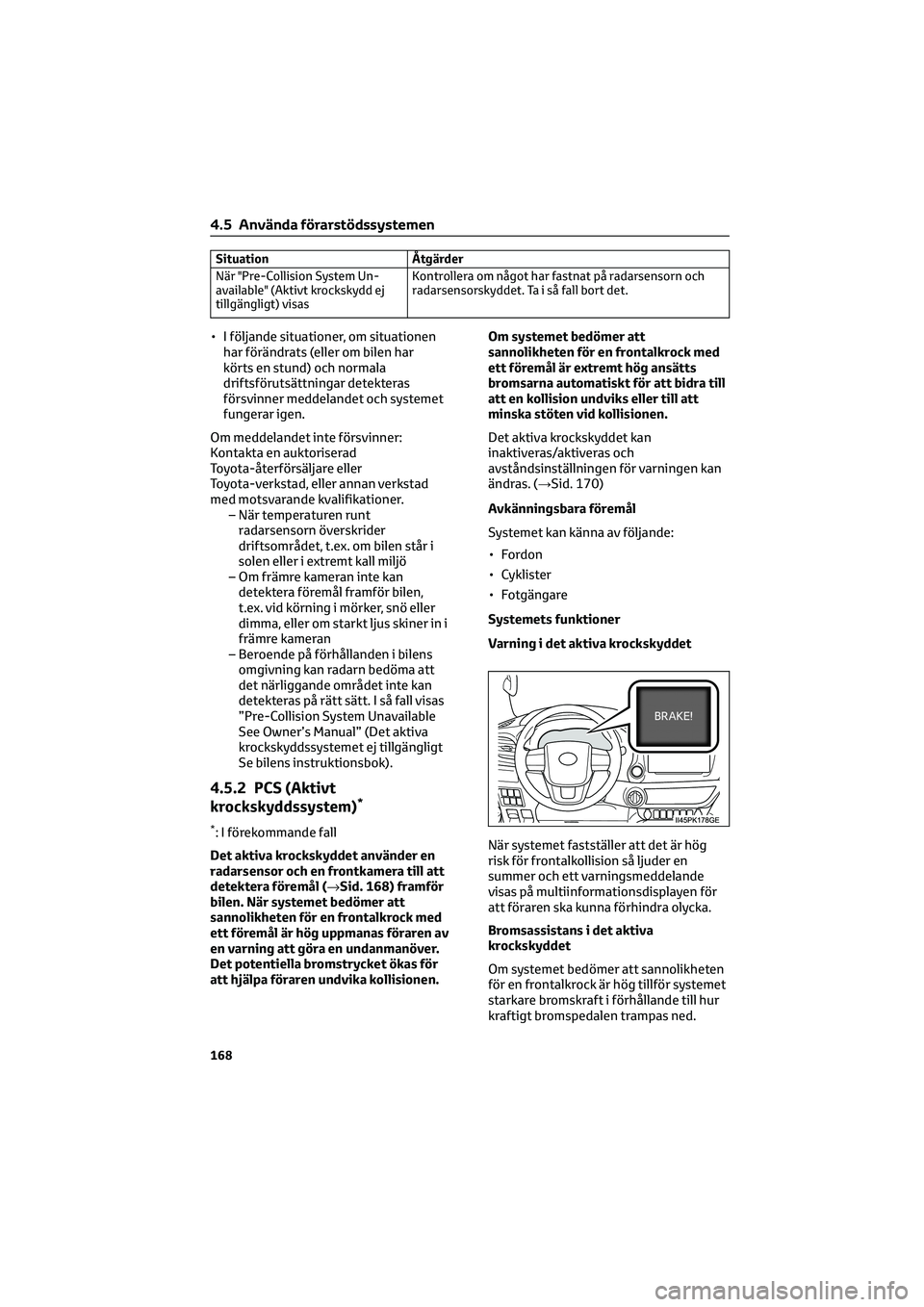

Situation Åtgärder
När "Pre-Collision System Un-
available" (Aktivt krockskydd ej
tillgängligt) visasKontrollera om något har fastnat på radarsensorn och
radarsensorskyddet. Ta i så fall bort det.
• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner:
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
– När temperaturen runt
radarsensorn överskrider
driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om främre kameran inte kan
detektera föremål framför bilen,
t.ex. vid körning i mörker, snö eller
dimma, eller om starkt ljus skiner in i
främre kameran
– Beroende på förhållanden i bilens
omgivning kan radarn bedöma att
det närliggande området inte kan
detekteras på rätt sätt. I så fall visas
”Pre-Collision System Unavailable
See Owner’s Manual” (Det aktiva
krockskyddssystemet ej tillgängligt
Se bilens instruktionsbok).
4.5.2 PCS (Aktivt
krockskyddssystem)*
*: I förekommande fall
Det aktiva krockskyddet använder en
radarsensor och en frontkamera till att
detektera föremål (→Sid. 168) framför
bilen. När systemet bedömer att
sannolikheten för en frontalkrock med
ett föremål är hög uppmanas föraren av
en varning att göra en undanmanöver.
Det potentiella bromstrycket ökas för
att hjälpa föraren undvika kollisionen.Om systemet bedömer att
sannolikheten för en frontalkrock med
ett föremål är extremt hög ansätts
bromsarna automatiskt för att bidra till
att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och
avståndsinställningen för varningen kan
ändras. (→Sid. 170)
Avkänningsbara föremål
Systemet kan känna av följande:
• Fordon
• Cyklister
• Fotgängare
Systemets funktioner
Varning i det aktiva krockskyddet
När systemet fastställer att det är hög
risk för frontalkollision så ljuder en
summer och ett varningsmeddelande
visas på multiinformationsdisplayen för
att föraren ska kunna förhindra olycka.
Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
4.5 Använda förarstödssystemen
168

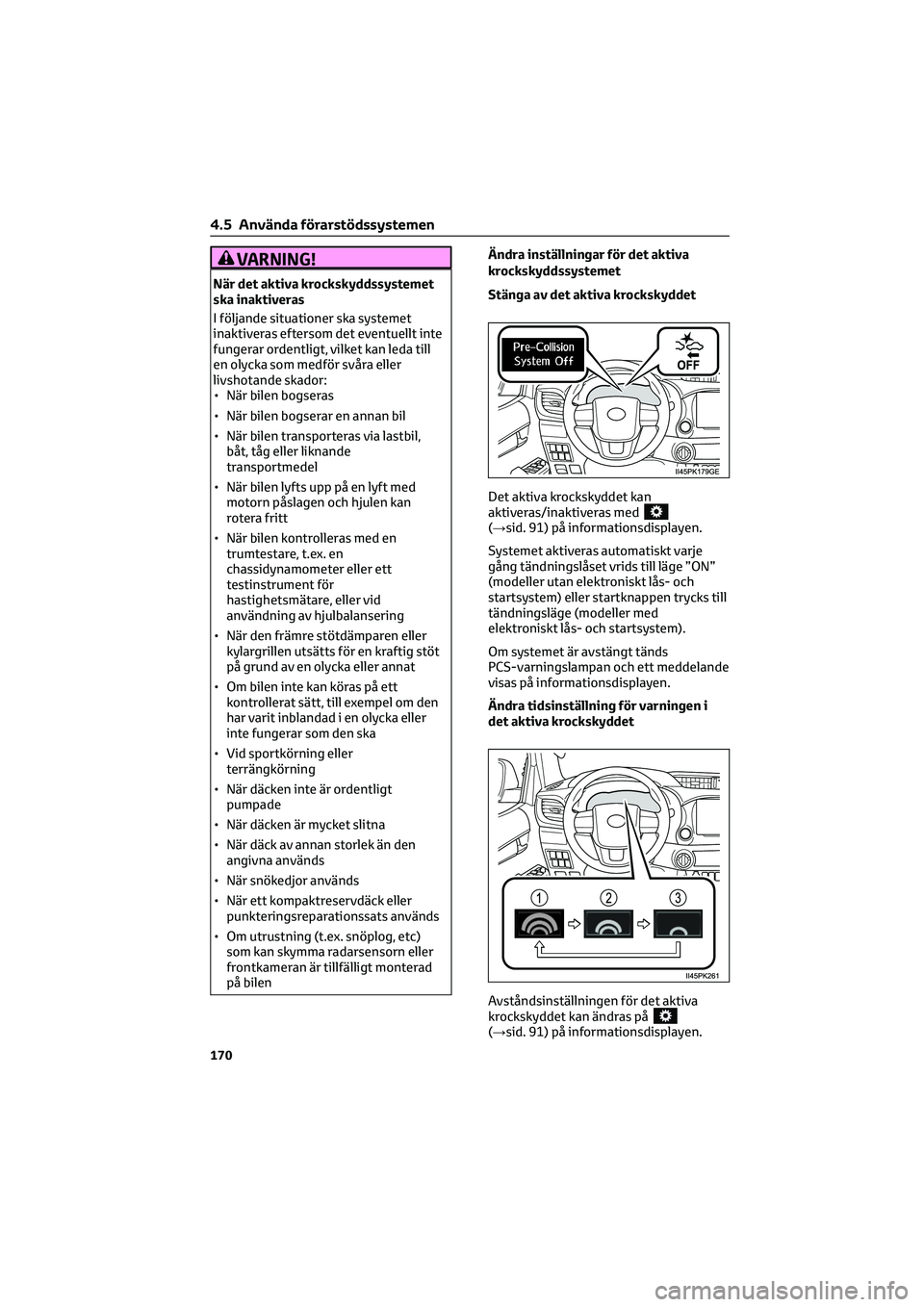

VARNING!
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det eventuellt inte
fungerar ordentligt, vilket kan leda till
en olycka som medför svåra eller
livshotande skador:
• När bilen bogseras
• När bilen bogserar en annan bil
• När bilen transporteras via lastbil,båt, tåg eller liknande
transportmedel
• När bilen lyfts upp på en lyft med motorn påslagen och hjulen kan
rotera fritt
• När bilen kontrolleras med en trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för
hastighetsmätare, eller vid
användning av hjulbalansering
• När den främre stötdämparen eller kylargrillen utsätts för en kraftig stöt
på grund av en olycka eller annat
• Om bilen inte kan köras på ett kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Vid sportkörning eller terrängkörning
• När däcken inte är ordentligt pumpade
• När däcken är mycket slitna
• När däck av annan storlek än den angivna används
• När snökedjor används
• När ett kompaktreservdäck eller punkteringsreparationssats används
• Om utrustning (t.ex. snöplog, etc) som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen Ändra inställningar för det aktiva
krockskyddssystemet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 91) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång tändningslåset vrids till läge ”ON”
(modeller utan elektroniskt lås- och
startsystem) eller startknappen trycks till
tändningsläge (modeller med
elektroniskt lås- och startsystem).
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
Ändra tidsinställning för varningen i
det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddet kan ändras på
(→sid. 91) på informationsdisplayen.
4.5 Använda förarstödssystemen
170

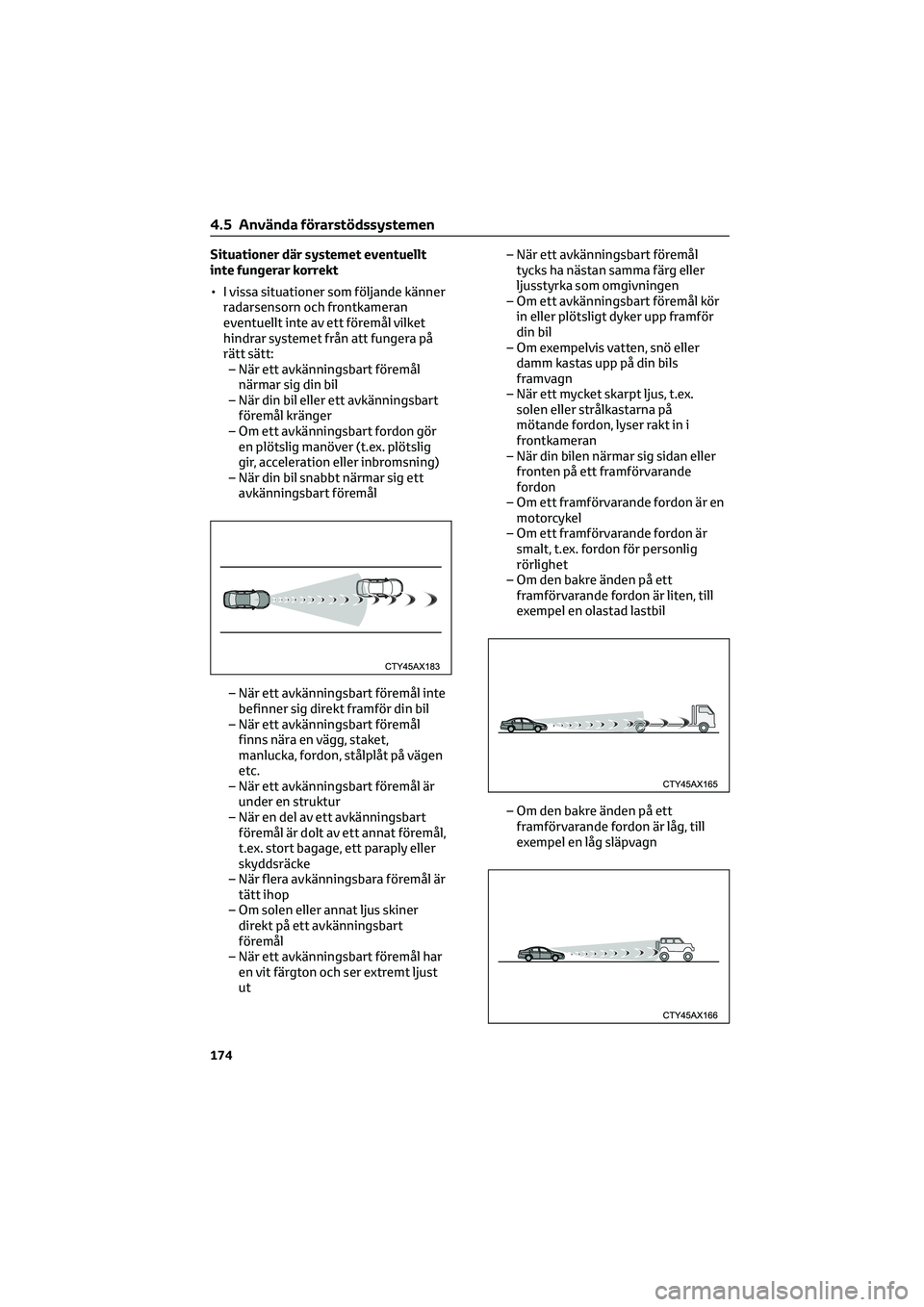

Situationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett avkänningsbart föremål
närmar sig din bil
– När din bil eller ett avkänningsbart
föremål kränger
– Om ett avkänningsbart fordon gör
en plötslig manöver (t.ex. plötslig
gir, acceleration eller inbromsning)
– När din bil snabbt närmar sig ett
avkänningsbart föremål
– När ett avkänningsbart föremål inte
befinner sig direkt framför din bil
– När ett avkänningsbart föremål
finns nära en vägg, staket,
manlucka, fordon, stålplåt på vägen
etc.
– När ett avkänningsbart föremål är
under en struktur
– När en del av ett avkänningsbart
föremål är dolt av ett annat föremål,
t.ex. stort bagage, ett paraply eller
skyddsräcke
– När flera avkänningsbara föremål är
tätt ihop
– Om solen eller annat ljus skiner
direkt på ett avkänningsbart
föremål
– När ett avkänningsbart föremål har
en vit färgton och ser extremt ljust
ut– När ett avkänningsbart föremål
tycks ha nästan samma färg eller
ljusstyrka som omgivningen
– Om ett avkänningsbart föremål kör
in eller plötsligt dyker upp framför
din bil
– Om exempelvis vatten, snö eller
damm kastas upp på din bils
framvagn
– När ett mycket skarpt ljus, t.ex.
solen eller strålkastarna på
mötande fordon, lyser rakt in i
frontkameran
– När din bilen närmar sig sidan eller
fronten på ett framförvarande
fordon
– Om ett framförvarande fordon är en
motorcykel
– Om ett framförvarande fordon är
smalt, t.ex. fordon för personlig
rörlighet
– Om den bakre änden på ett
framförvarande fordon är liten, till
exempel en olastad lastbil
– Om den bakre änden på ett
framförvarande fordon är låg, till
exempel en låg släpvagn
4.5 Använda förarstödssystemen
174

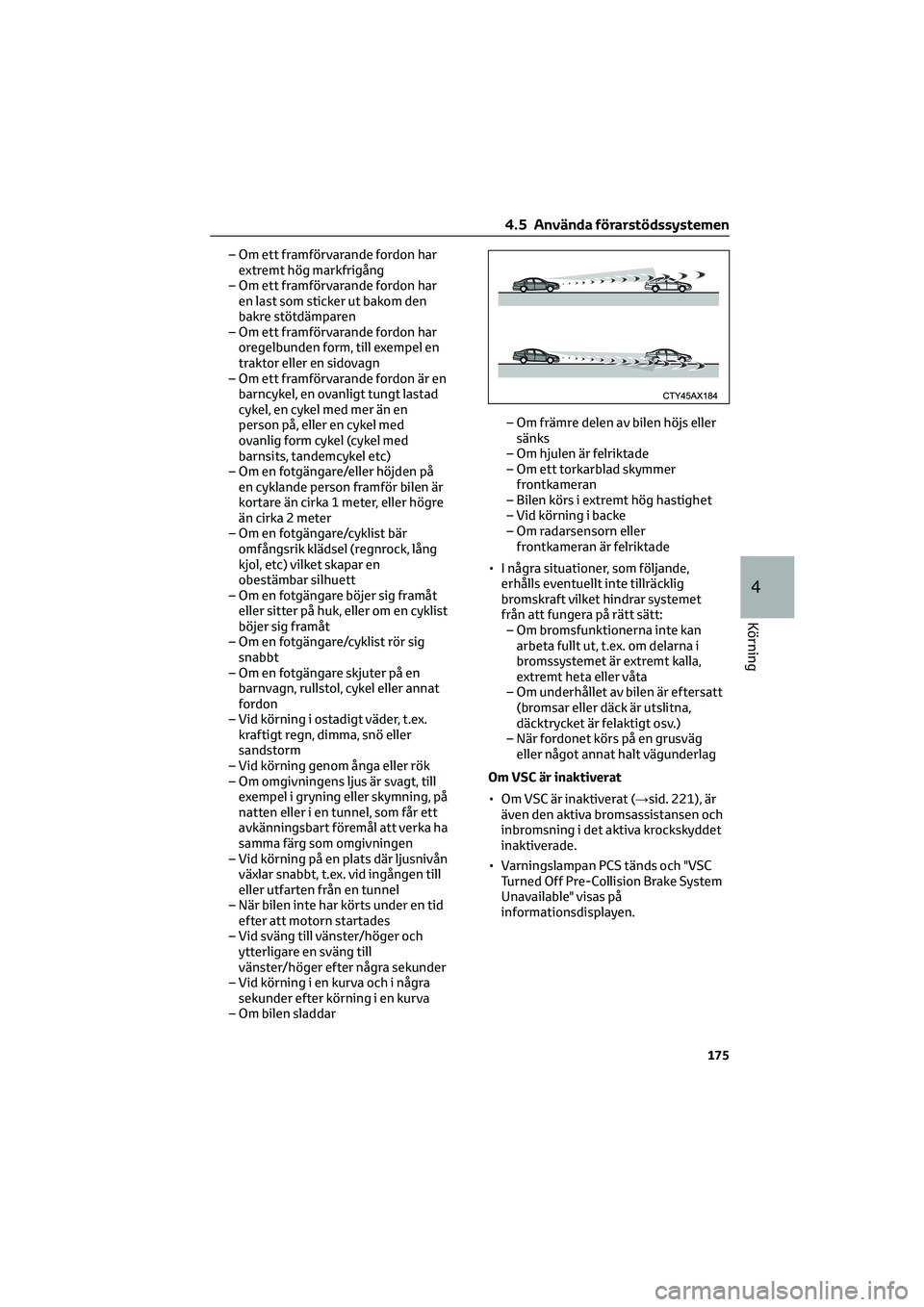

– Om ett framförvarande fordon har
extremt hög markfrigång
– Om ett framförvarande fordon har
en last som sticker ut bakom den
bakre stötdämparen
– Om ett framförvarande fordon har
oregelbunden form, till exempel en
traktor eller en sidovagn
– Om ett framförvarande fordon är en
barncykel, en ovanligt tungt lastad
cykel, en cykel med mer än en
person på, eller en cykel med
ovanlig form cykel (cykel med
barnsits, tandemcykel etc)
– Om en fotgängare/eller höjden på
en cyklande person framför bilen är
kortare än cirka 1 meter, eller högre
än cirka 2 meter
– Om en fotgängare/cyklist bär
omfångsrik klädsel (regnrock, lång
kjol, etc) vilket skapar en
obestämbar silhuett
– Om en fotgängare böjer sig framåt
eller sitter på huk, eller om en cyklist
böjer sig framåt
– Om en fotgängare/cyklist rör sig
snabbt
– Om en fotgängare skjuter på en
barnvagn, rullstol, cykel eller annat
fordon
– Vid körning i ostadigt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
– Vid körning genom ånga eller rök
– Om omgivningens ljus är svagt, till
exempel i gryning eller skymning, på
natten eller i en tunnel, som får ett
avkänningsbart föremål att verka ha
samma färg som omgivningen
– Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
– När bilen inte har körts under en tid
efter att motorn startades
– Vid sväng till vänster/höger och
ytterligare en sväng till
vänster/höger efter några sekunder
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 221), är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned Off Pre-Collision Brake System
Unavailable" visas på
informationsdisplayen.
4.5 Använda förarstödssystemen
175
4
Körning

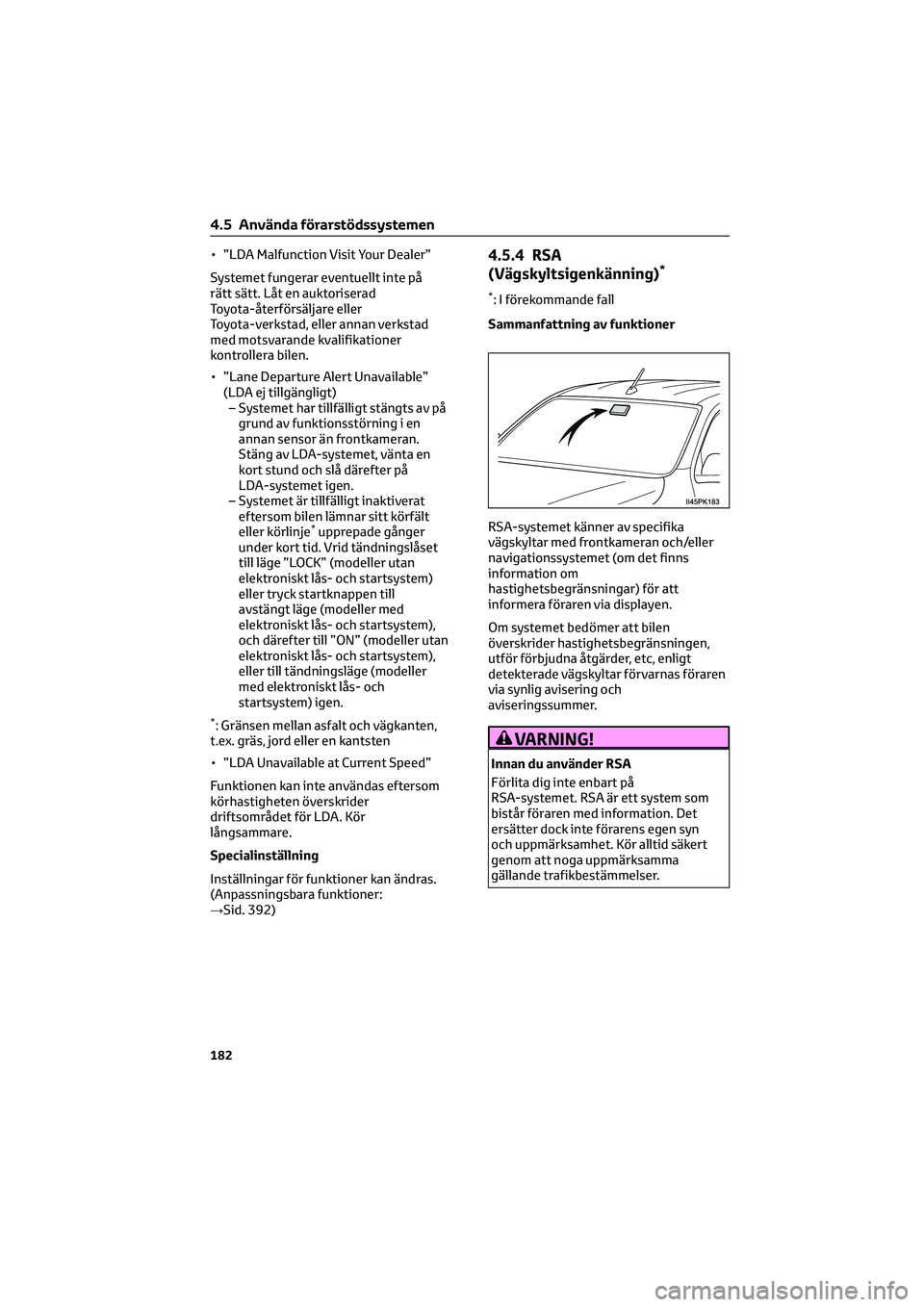

• ”LDA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”Lane Departure Alert Unavailable”
(LDA ej tillgängligt)
– Systemet har tillfälligt stängts av på
grund av funktionsstörning i en
annan sensor än frontkameran.
Stäng av LDA-systemet, vänta en
kort stund och slå därefter på
LDA-systemet igen.
– Systemet är tillfälligt inaktiverat
eftersom bilen lämnar sitt körfält
eller körlinje
*upprepade gånger
under kort tid. Vrid tändningslåset
till läge ”LOCK” (modeller utan
elektroniskt lås- och startsystem)
eller tryck startknappen till
avstängt läge (modeller med
elektroniskt lås- och startsystem),
och därefter till ”ON” (modeller utan
elektroniskt lås- och startsystem),
eller till tändningsläge (modeller
med elektroniskt lås- och
startsystem) igen.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en kantsten
• ”LDA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider
driftsområdet för LDA. Kör
långsammare.
Specialinställning
Inställningar för funktioner kan ändras.
(Anpassningsbara funktioner:
→Sid. 392)
4.5.4 RSA
(Vägskyltsigenkänning)*
*: I förekommande fall
Sammanfattning av funktioner
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att
informera föraren via displayen.
Om systemet bedömer att bilen
överskrider hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas föraren
via synlig avisering och
aviseringssummer.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
4.5 Använda förarstödssystemen
182

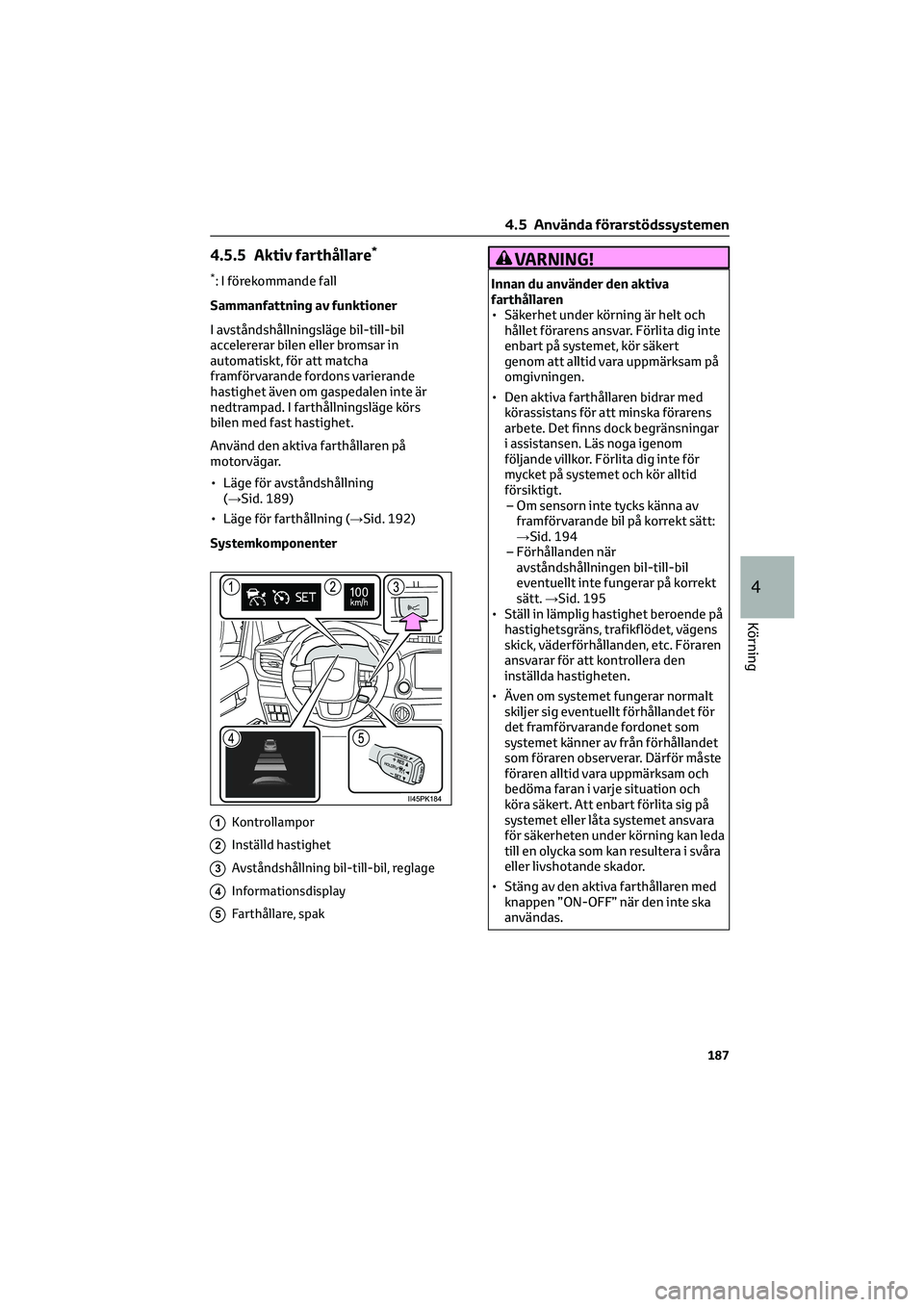

4.5.5 Aktiv farthållare*
*: I förekommande fall
Sammanfattning av funktioner
I avståndshållningsläge bil-till-bil
accelererar bilen eller bromsar in
automatiskt, för att matcha
framförvarande fordons varierande
hastighet även om gaspedalen inte är
nedtrampad. I farthållningsläge körs
bilen med fast hastighet.
Använd den aktiva farthållaren på
motorvägar.
• Läge för avståndshållning
(→Sid. 189)
• Läge för farthållning (→Sid. 192)
Systemkomponenter
1Kontrollampor
2Inställd hastighet
3Avståndshållning bil-till-bil, reglage
4Informationsdisplay
5Farthållare, spak
VARNING!
Innan du använder den aktiva
farthållaren
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren bidrar med
körassistans för att minska förarens
arbete. Det finns dock begränsningar
i assistansen. Läs noga igenom
följande villkor. Förlita dig inte för
mycket på systemet och kör alltid
försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 194
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 195
• Ställ in lämplig hastighet beroende på
hastighetsgräns, trafikflödet, vägens
skick, väderförhållanden, etc. Föraren
ansvarar för att kontrollera den
inställda hastigheten.
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför måste
föraren alltid vara uppmärksam och
bedöma faran i varje situation och
köra säkert. Att enbart förlita sig på
systemet eller låta systemet ansvara
för säkerheten under körning kan leda
till en olycka som kan resultera i svåra
eller livshotande skador.
• Stäng av den aktiva farthållaren med
knappen ”ON-OFF” när den inte ska
användas.
4.5 Använda förarstödssystemen
187
4
Körning

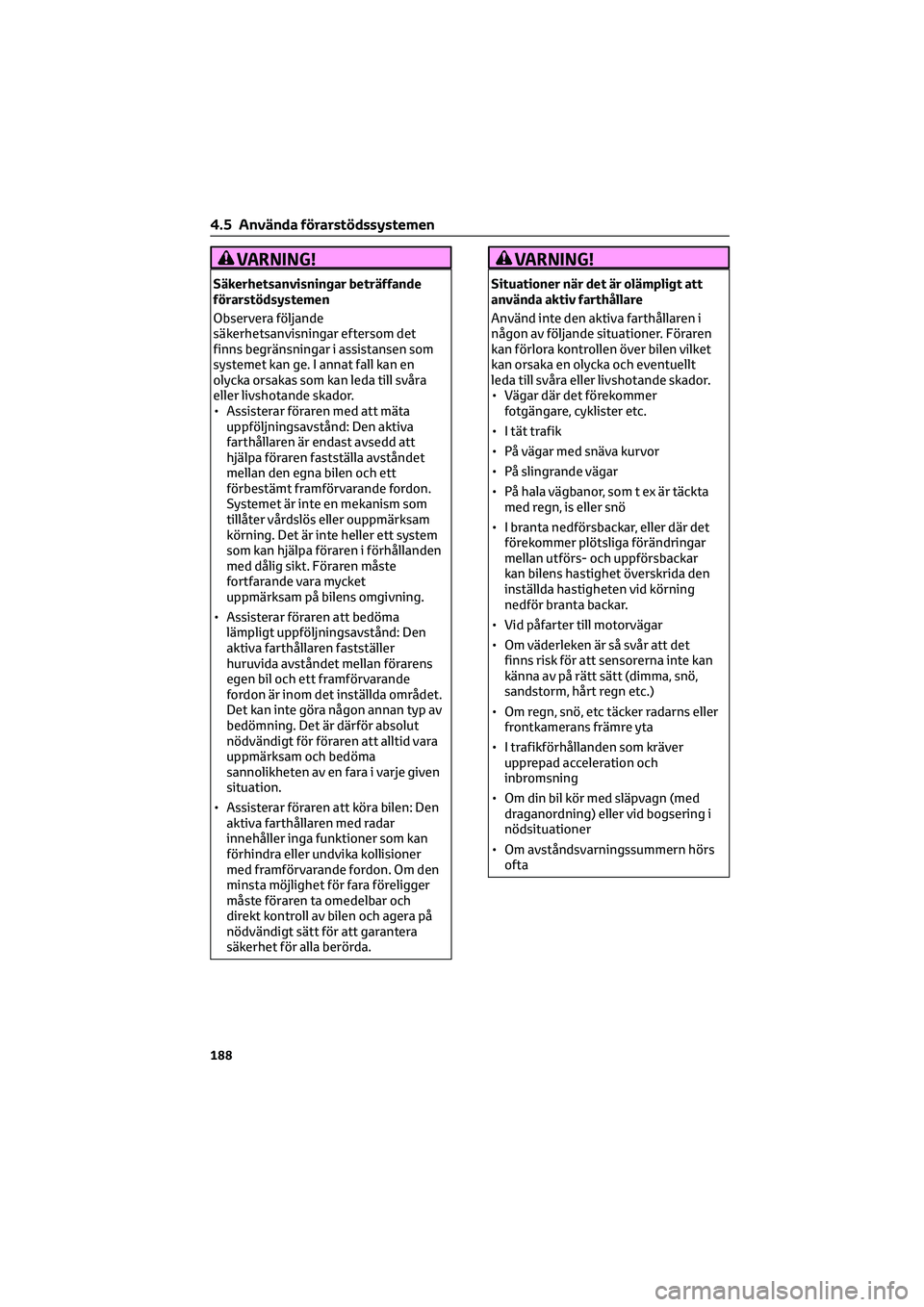

VARNING!
Säkerhetsanvisningar beträffande
förarstödsystemen
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren med att mäta
uppföljningsavstånd: Den aktiva
farthållaren är endast avsedd att
hjälpa föraren fastställa avståndet
mellan den egna bilen och ett
förbestämt framförvarande fordon.
Systemet är inte en mekanism som
tillåter vårdslös eller ouppmärksam
körning. Det är inte heller ett system
som kan hjälpa föraren i förhållanden
med dålig sikt. Föraren måste
fortfarande vara mycket
uppmärksam på bilens omgivning.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd: Den
aktiva farthållaren fastställer
huruvida avståndet mellan förarens
egen bil och ett framförvarande
fordon är inom det inställda området.
Det kan inte göra någon annan typ av
bedömning. Det är därför absolut
nödvändigt för föraren att alltid vara
uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen: Den
aktiva farthållaren med radar
innehåller inga funktioner som kan
förhindra eller undvika kollisioner
med framförvarande fordon. Om den
minsta möjlighet för fara föreligger
måste föraren ta omedelbar och
direkt kontroll av bilen och agera på
nödvändigt sätt för att garantera
säkerhet för alla berörda.
VARNING!
Situationer när det är olämpligt att
använda aktiv farthållare
Använd inte den aktiva farthållaren i
någon av följande situationer. Föraren
kan förlora kontrollen över bilen vilket
kan orsaka en olycka och eventuellt
leda till svåra eller livshotande skador.
• Vägar där det förekommer
fotgängare, cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga förändringar
mellan utförs- och uppförsbackar
kan bilens hastighet överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Om din bil kör med släpvagn (med
draganordning) eller vid bogsering i
nödsituationer
• Om avståndsvarningssummern hörs
ofta
4.5 Använda förarstödssystemen
188
