sensor TOYOTA HILUX 2021 Bruksanvisningar (in Swedish)

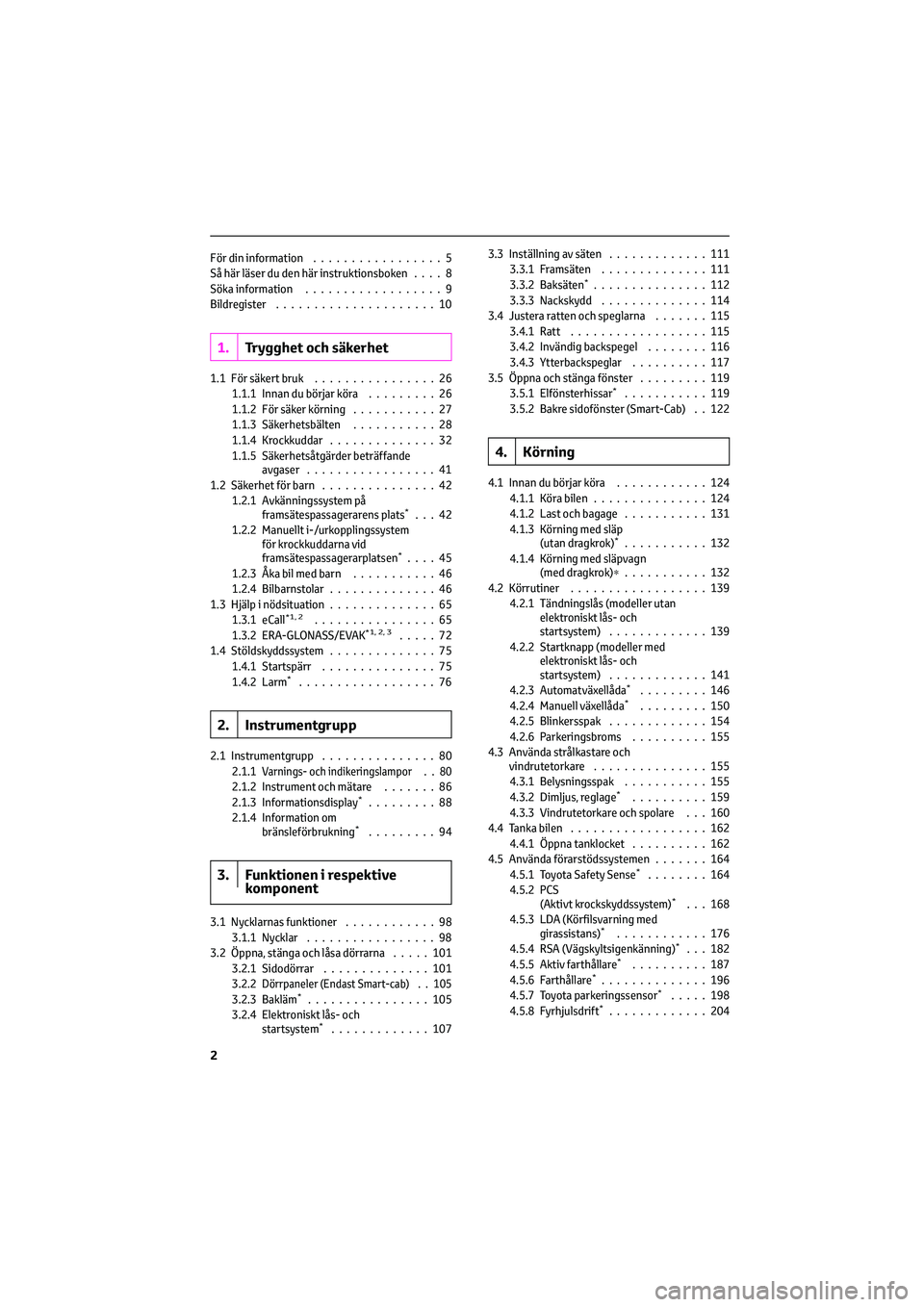

För din information.................5
Så här läser du den här instruktionsboken....8
Söka information..................9
Bildregister.....................10
1.Trygghet och säkerhet
1.1 För säkert bruk................26
1.1.1 Innan du börjar köra.........26
1.1.2 För säker körning...........27
1.1.3 Säkerhetsbälten...........28
1.1.4 Krockkuddar..............32
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................41
1.2 Säkerhet för barn...............42
1.2.1 Avkänningssystem på
framsätespassagerarens plats
*...42
1.2.2 Manuellt i-/urkopplingssystem
för krockkuddarna vid
framsätespassagerarplatsen
*....45
1.2.3 Åka bil med barn...........46
1.2.4 Bilbarnstolar..............46
1.3 Hjälp i nödsituation..............65
1.3.1 eCall
*1, 2................65
1.3.2 ERA-GLONASS/EVAK*1, 2, 3.....72
1.4 Stöldskyddssystem..............75
1.4.1 Startspärr...............75
1.4.2 Larm
*..................76
2. Instrumentgrupp
2.1 Instrumentgrupp...............80
2.1.1Varnings- och indikeringslampor . . 802.1.2 Instrument och mätare.......86
2.1.3 Informationsdisplay*.........88
2.1.4 Information om
bränsleförbrukning
*.........94
3. Funktionen i respektive
komponent
3.1 Nycklarnas funktioner............98
3.1.1 Nycklar.................98
3.2 Öppna, stänga och låsa dörrarna.....101
3.2.1 Sidodörrar..............101
3.2.2
Dörrpaneler (Endast Smart-cab) . . 1053.2.3 Bakläm*................105
3.2.4 Elektroniskt lås- och
startsystem
*.............1073.3 Inställning av säten.............111
3.3.1 Framsäten..............111
3.3.2 Baksäten
*...............112
3.3.3 Nackskydd..............114
3.4 Justera ratten och speglarna.......115
3.4.1 Ratt..................115
3.4.2 Invändig backspegel........116
3.4.3 Ytterbackspeglar..........117
3.5 Öppna och stänga fönster.........119
3.5.1 Elfönsterhissar
*...........119
3.5.2 Bakre sidofönster (Smart-Cab) . . 122
4. Körning
4.1 Innan du börjar köra............124
4.1.1 Köra bilen...............124
4.1.2 Last och bagage...........131
4.1.3 Körning med släp
(utan dragkrok)
*...........132
4.1.4 Körning med släpvagn
(med dragkrok)∗...........132
4.2 Körrutiner..................139
4.2.1 Tändningslås (modeller utan
elektroniskt lås- och
startsystem).............139
4.2.2 Startknapp (modeller med
elektroniskt lås- och
startsystem).............141
4.2.3 Automatväxellåda
*.........146
4.2.4 Manuell växellåda*.........150
4.2.5 Blinkersspak.............154
4.2.6 Parkeringsbroms..........155
4.3 Använda strålkastare och
vindrutetorkare...............155
4.3.1 Belysningsspak...........155
4.3.2 Dimljus, reglage
*..........159
4.3.3 Vindrutetorkare och spolare . . . 160
4.4 Tanka bilen..................162
4.4.1 Öppna tanklocket..........162
4.5 Använda förarstödssystemen.......164
4.5.1 Toyota Safety Sense
*........164
4.5.2 PCS
(Aktivt krockskyddssystem)
*...168
4.5.3 LDA (Körfilsvarning med
girassistans)
*............176
4.5.4 RSA (Vägskyltsigenkänning)*...182
4.5.5 Aktiv farthållare*..........187
4.5.6 Farthållare*..............196
4.5.7 Toyota parkeringssensor*.....198
4.5.8 Fyrhjulsdrift*.............204
2

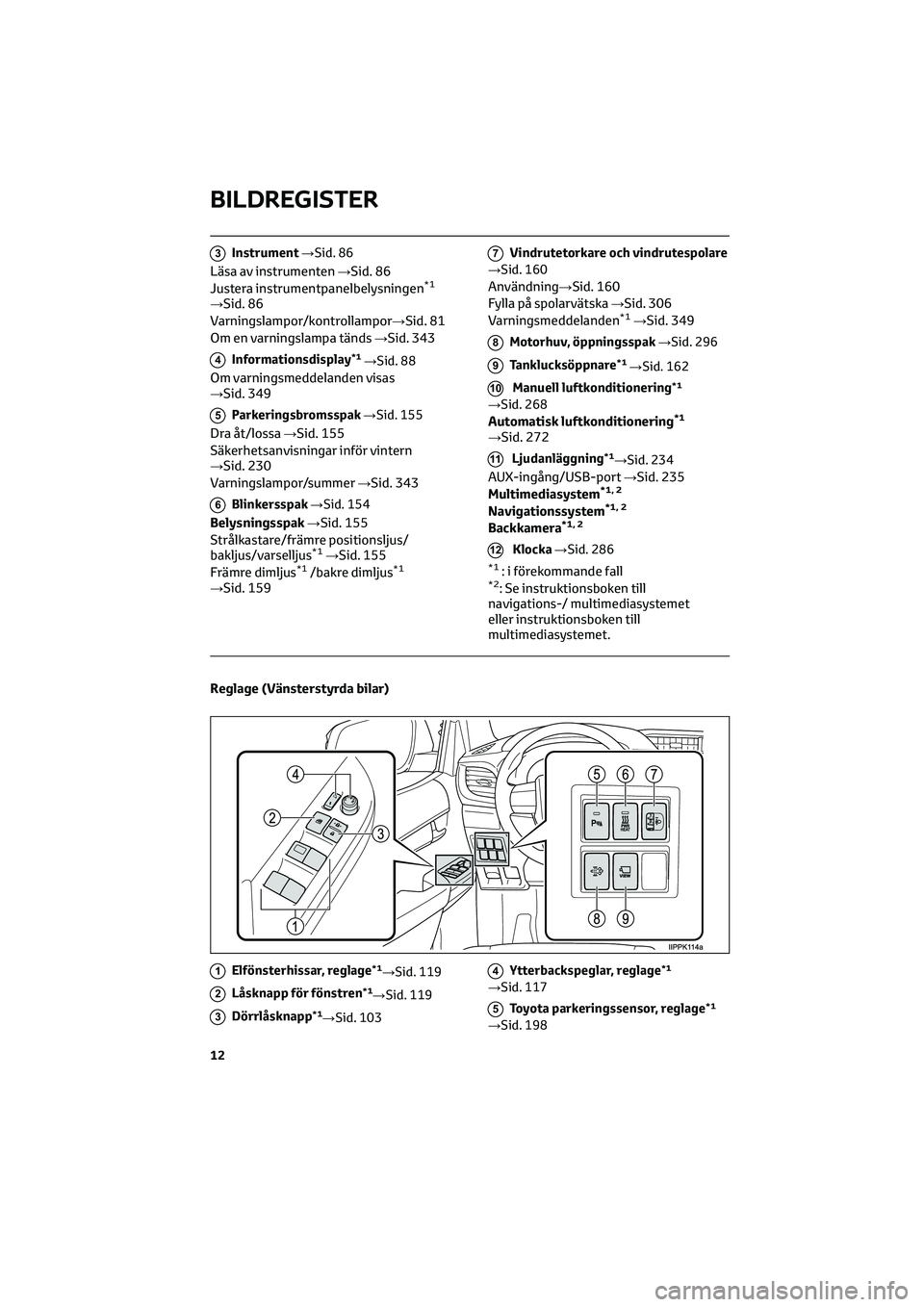

3Instrument→Sid. 86
Läsa av instrumenten→Sid. 86
Justera instrumentpanelbelysningen*1
→Sid. 86
Varningslampor/kontrollampor→Sid. 81
Om en varningslampa tänds→Sid. 343
4Informationsdisplay*1→Sid. 88
Om varningsmeddelanden visas
→Sid. 349
5Parkeringsbromsspak→Sid. 155
Dra åt/lossa→Sid. 155
Säkerhetsanvisningar inför vintern
→Sid. 230
Varningslampor/summer→Sid. 343
6Blinkersspak→Sid. 154
Belysningsspak→Sid. 155
Strålkastare/främre positionsljus/
bakljus/varselljus
*1→Sid. 155
Främre dimljus*1/bakre dimljus*1
→Sid. 159
7Vindrutetorkare och vindrutespolare
→Sid. 160
Användning→Sid. 160
Fylla på spolarvätska→Sid. 306
Varningsmeddelanden
*1→Sid. 349
8Motorhuv, öppningsspak→Sid. 296
9Tanklucksöppnare*1→Sid. 162
10Manuell luftkonditionering*1
→Sid. 268
Automatisk luftkonditionering*1
→Sid. 272
11Ljudanläggning*1→Sid. 234
AUX-ingång/USB-port→Sid. 235
Multimediasystem*1, 2
Navigationssystem*1, 2
Backkamera*1, 2
12Klocka→Sid. 286
*1: i förekommande fall*2: Se instruktionsboken till
navigations-/ multimediasystemet
eller instruktionsboken till
multimediasystemet.
Reglage (Vänsterstyrda bilar)
1Elfönsterhissar, reglage*1→Sid. 119
2Låsknapp för fönstren*1→Sid. 119
3Dörrlåsknapp*1→Sid. 103
4Ytterbackspeglar, reglage*1
→Sid. 117
5Toyota parkeringssensor, reglage*1
→Sid. 198
BILDREGISTER
12

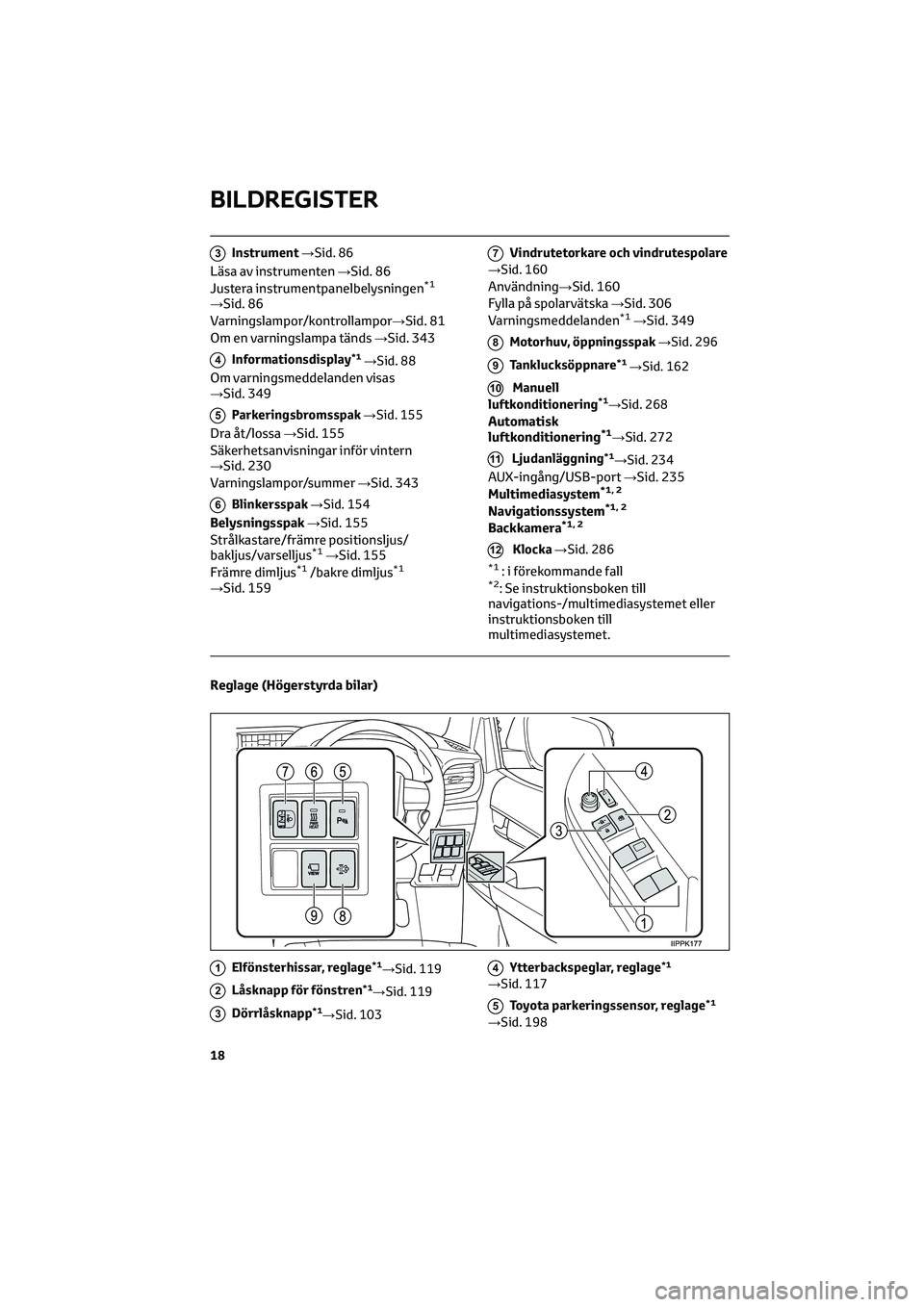

3Instrument→Sid. 86
Läsa av instrumenten→Sid. 86
Justera instrumentpanelbelysningen*1
→Sid. 86
Varningslampor/kontrollampor→Sid. 81
Om en varningslampa tänds→Sid. 343
4Informationsdisplay*1→Sid. 88
Om varningsmeddelanden visas
→Sid. 349
5Parkeringsbromsspak→Sid. 155
Dra åt/lossa→Sid. 155
Säkerhetsanvisningar inför vintern
→Sid. 230
Varningslampor/summer→Sid. 343
6Blinkersspak→Sid. 154
Belysningsspak→Sid. 155
Strålkastare/främre positionsljus/
bakljus/varselljus
*1→Sid. 155
Främre dimljus*1/bakre dimljus*1
→Sid. 159
7Vindrutetorkare och vindrutespolare
→Sid. 160
Användning→Sid. 160
Fylla på spolarvätska→Sid. 306
Varningsmeddelanden
*1→Sid. 349
8Motorhuv, öppningsspak→Sid. 296
9Tanklucksöppnare*1→Sid. 162
10Manuell
luftkonditionering*1→Sid. 268
Automatisk
luftkonditionering*1→Sid. 272
11Ljudanläggning*1→Sid. 234
AUX-ingång/USB-port→Sid. 235
Multimediasystem*1, 2
Navigationssystem*1, 2
Backkamera*1, 2
12Klocka→Sid. 286
*1: i förekommande fall*2: Se instruktionsboken till
navigations-/multimediasystemet eller
instruktionsboken till
multimediasystemet.
Reglage (Högerstyrda bilar)
1Elfönsterhissar, reglage*1→Sid. 119
2Låsknapp för fönstren*1→Sid. 119
3Dörrlåsknapp*1→Sid. 103
4Ytterbackspeglar, reglage*1
→Sid. 117
5Toyota parkeringssensor, reglage*1
→Sid. 198
BILDREGISTER
18

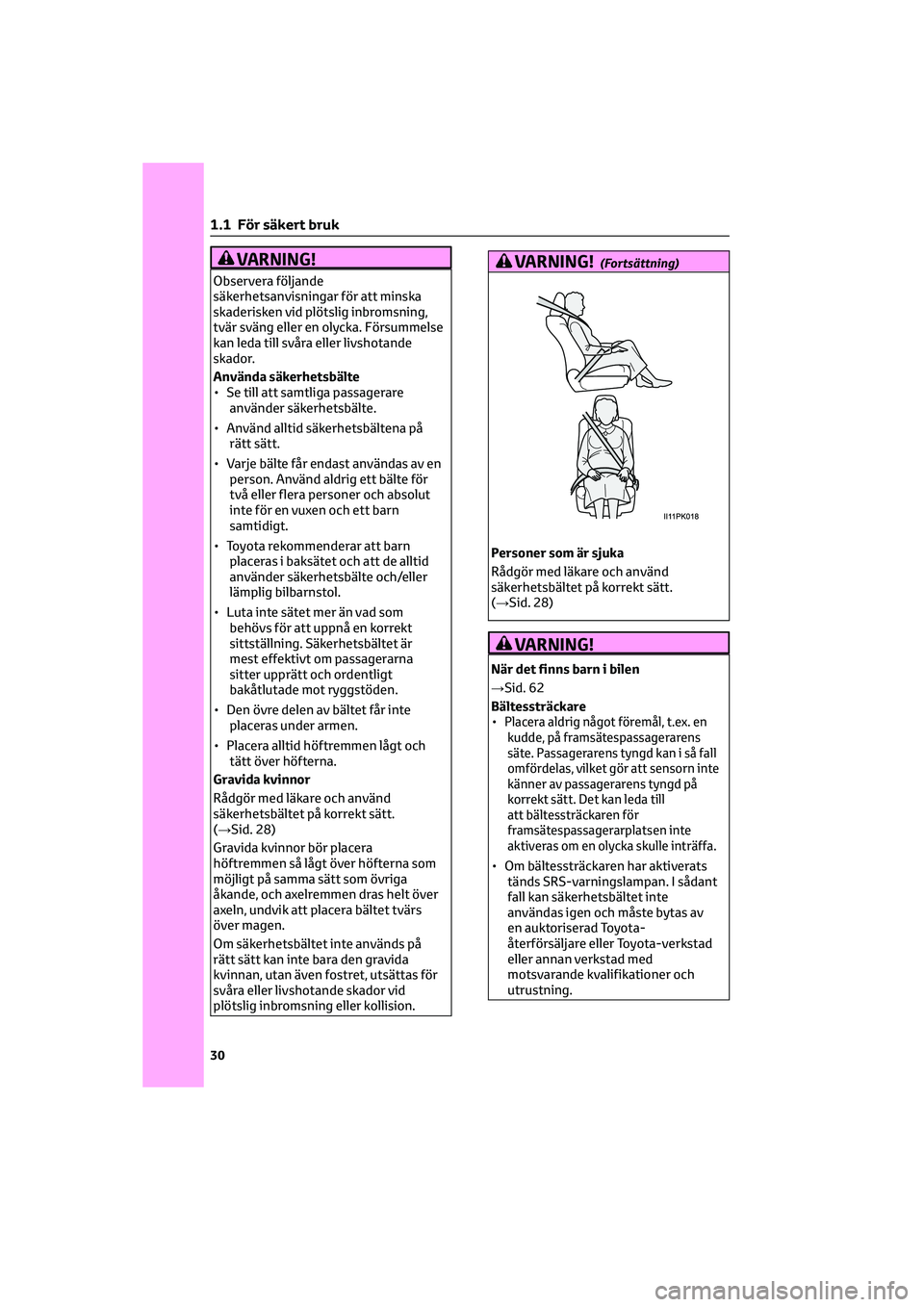

VARNING!
Observera följande
säkerhetsanvisningar för att minska
skaderisken vid plötslig inbromsning,
tvär sväng eller en olycka. Försummelse
kan leda till svåra eller livshotande
skador.
Använda säkerhetsbälte
• Se till att samtliga passagerare
använder säkerhetsbälte.
• Använd alltid säkerhetsbältena på
rätt sätt.
• Varje bälte får endast användas av en
person. Använd aldrig ett bälte för
två eller flera personer och absolut
inte för en vuxen och ett barn
samtidigt.
• Toyota rekommenderar att barn
placeras i baksätet och att de alltid
använder säkerhetsbälte och/eller
lämplig bilbarnstol.
• Luta inte sätet mer än vad som
behövs för att uppnå en korrekt
sittställning. Säkerhetsbältet är
mest effektivt om passagerarna
sitter upprätt och ordentligt
bakåtlutade mot ryggstöden.
• Den övre delen av bältet får inte
placeras under armen.
• Placera alltid höftremmen lågt och
tätt över höfterna.
Gravida kvinnor
Rådgör med läkare och använd
säkerhetsbältet på korrekt sätt.
(→Sid. 28)
Gravida kvinnor bör placera
höftremmen så lågt över höfterna som
möjligt på samma sätt som övriga
åkande, och axelremmen dras helt över
axeln, undvik att placera bältet tvärs
över magen.
Om säkerhetsbältet inte används på
rätt sätt kan inte bara den gravida
kvinnan, utan även fostret, utsättas för
svåra eller livshotande skador vid
plötslig inbromsning eller kollision.
VARNING!(Fortsättning)
Personer som är sjuka
Rådgör med läkare och använd
säkerhetsbältet på korrekt sätt.
(→Sid. 28)
VARNING!
När det finns barn i bilen
→Sid. 62
Bältessträckare
•
Placera aldrig något föremål, t.ex. en
kudde, på framsätespassagerarens
säte. Passagerarens tyngd kan i så fall
omfördelas, vilket gör att sensorn inte
känner av passagerarens tyngd på
korrekt sätt. Det kan leda till
att bältessträckaren för
framsätespassagerarplatsen inte
aktiveras om en olycka skulle inträffa.
• Om bältessträckaren har aktiverats
tänds SRS-varningslampan. I sådant
fall kan säkerhetsbältet inte
användas igen och måste bytas av
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
1 .1 För säkert bruk
30

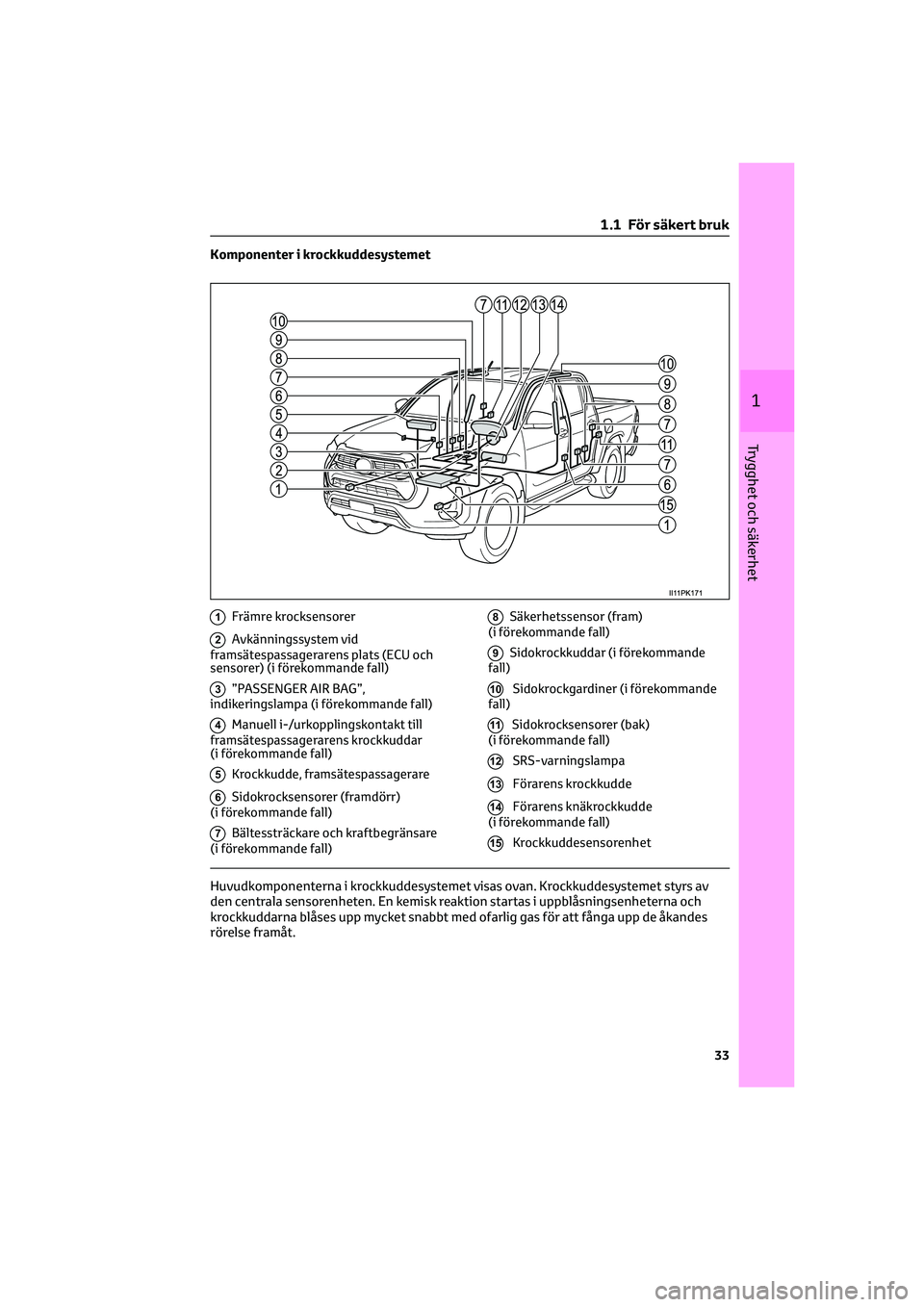

Komponenter i krockkuddesystemet
1Främre krocksensorer
2Avkänningssystem vid
framsätespassagerarens plats (ECU och
sensorer) (i förekommande fall)
3”PASSENGER AIR BAG”,
indikeringslampa (i förekommande fall)
4Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
(i förekommande fall)
5Krockkudde, framsätespassagerare
6Sidokrocksensorer (framdörr)
(i förekommande fall)
7Bältessträckare och kraftbegränsare
(i förekommande fall)
8Säkerhetssensor (fram)
(i förekommande fall)
9Sidokrockkuddar (i förekommande
fall)
10Sidokrockgardiner (i förekommande
fall)
11Sidokrocksensorer (bak)
(i förekommande fall)
12SRS-varningslampa
13Förarens krockkudde
14Förarens knäkrockkudde
(i förekommande fall)
15Krockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
33
1
Trygghet och säkerhet

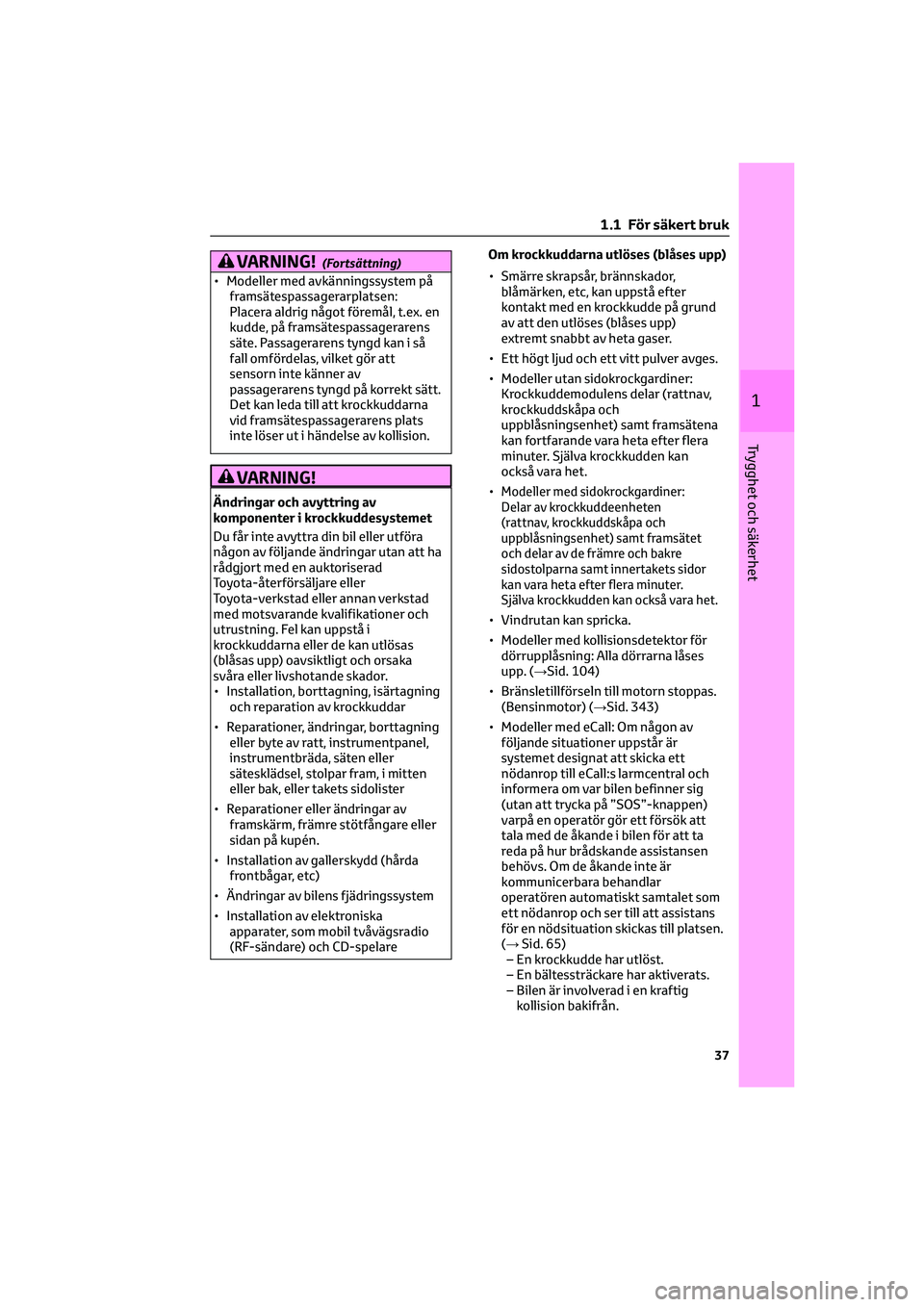

VARNING!(Fortsättning)
• Modeller med avkänningssystem på
framsätespassagerarplatsen:
Placera aldrig något föremål, t.ex. en
kudde, på framsätespassagerarens
säte. Passagerarens tyngd kan i så
fall omfördelas, vilket gör att
sensorn inte känner av
passagerarens tyngd på korrekt sätt.
Det kan leda till att krockkuddarna
vid framsätespassagerarens plats
inte löser ut i händelse av kollision.
VARNING!
Ändringar och avyttring av
komponenter i krockkuddesystemet
Du får inte avyttra din bil eller utföra
någon av följande ändringar utan att ha
rådgjort med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Fel kan uppstå i
krockkuddarna eller de kan utlösas
(blåsas upp) oavsiktligt och orsaka
svåra eller livshotande skador.
• Installation, borttagning, isärtagning
och reparation av krockkuddar
• Reparationer, ändringar, borttagning
eller byte av ratt, instrumentpanel,
instrumentbräda, säten eller
sätesklädsel, stolpar fram, i mitten
eller bak, eller takets sidolister
• Reparationer eller ändringar av
framskärm, främre stötfångare eller
sidan på kupén.
• Installation av gallerskydd (hårda
frontbågar, etc)
• Ändringar av bilens fjädringssystem
• Installation av elektroniska
apparater, som mobil tvåvägsradio
(RF-sändare) och CD-spelareOm krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Modeller utan sidokrockgardiner:
Krockkuddemodulens delar (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätena
kan fortfarande vara heta efter flera
minuter. Själva krockkudden kan
också vara het.
•Modeller med sidokrockgardiner:
Delar av krockkuddeenheten
(rattnav, krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara het.
• Vindrutan kan spricka.
• Modeller med kollisionsdetektor för
dörrupplåsning: Alla dörrarna låses
upp. (→Sid. 104)
• Bränsletillförseln till motorn stoppas.
(Bensinmotor) (→Sid. 343)
• Modeller med eCall: Om någon av
följande situationer uppstår är
systemet designat att skicka ett
nödanrop till eCall:s larmcentral och
informera om var bilen befinner sig
(utan att trycka på ”SOS”-knappen)
varpå en operatör gör ett försök att
tala med de åkande i bilen för att ta
reda på hur brådskande assistansen
behövs. Om de åkande inte är
kommunicerbara behandlar
operatören automatiskt samtalet som
ett nödanrop och ser till att assistans
för en nödsituation skickas till platsen.
(→Sid. 65)
– En krockkudde har utlöst.
– En bältessträckare har aktiverats.
– Bilen är involverad i en kraftig
kollision bakifrån.
1 .1 För säkert bruk
37
1
Trygghet och säkerhet

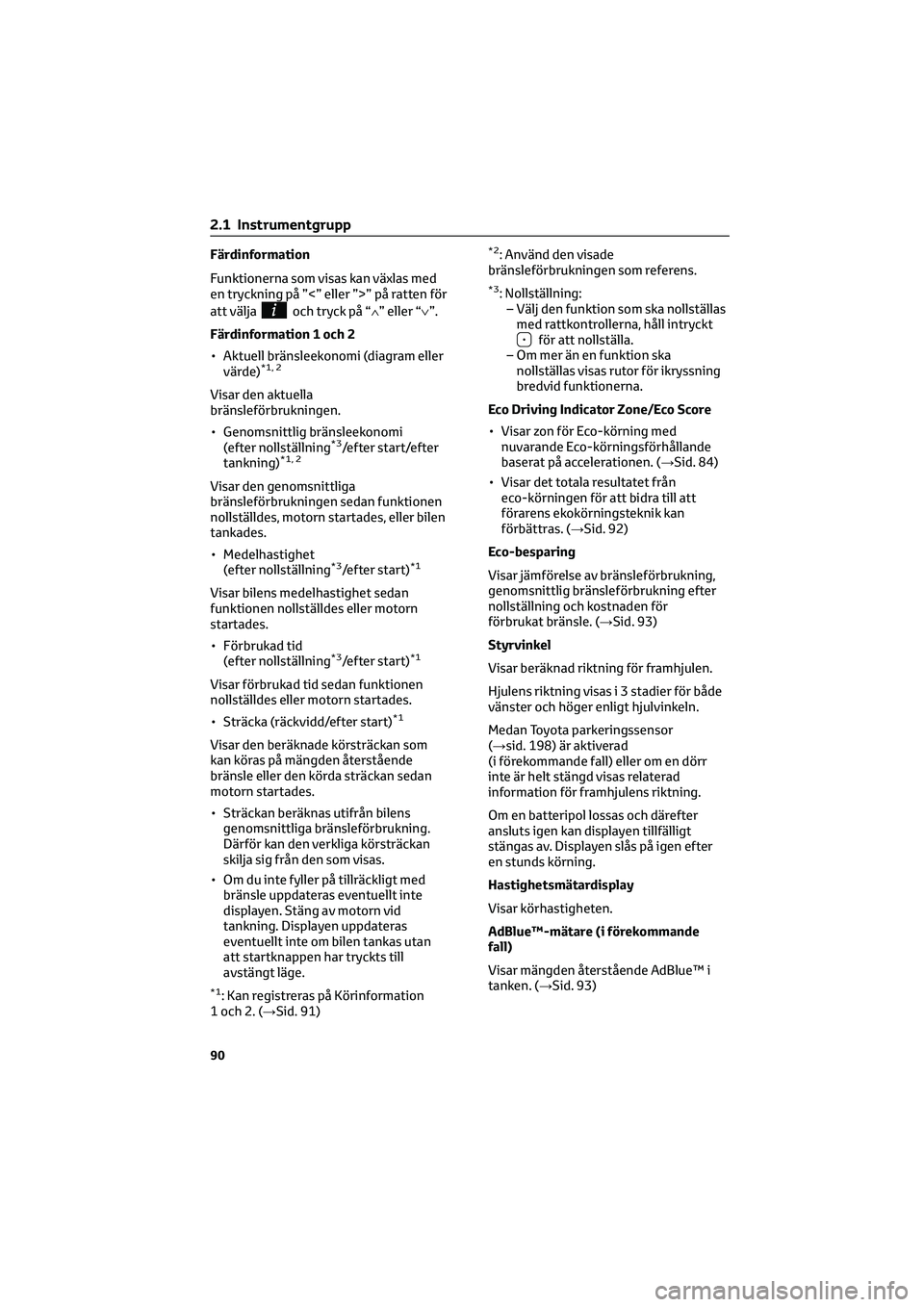

Färdinformation
Funktionerna som visas kan växlas med
en tryckning på ”<” eller ”>” på ratten för
att välja
och tryck på “∧” eller “∨”.
Färdinformation 1 och 2
• Aktuell bränsleekonomi (diagram eller
värde)
*1, 2
Visar den aktuella
bränsleförbrukningen.
• Genomsnittlig bränsleekonomi
(efter nollställning
*3/efter start/efter
tankning)*1, 2
Visar den genomsnittliga
bränsleförbrukningen sedan funktionen
nollställdes, motorn startades, eller bilen
tankades.
• Medelhastighet
(efter nollställning
*3/efter start)*1
Visar bilens medelhastighet sedan
funktionen nollställdes eller motorn
startades.
• Förbrukad tid
(efter nollställning
*3/efter start)*1
Visar förbrukad tid sedan funktionen
nollställdes eller motorn startades.
• Sträcka (räckvidd/efter start)
*1
Visar den beräknade körsträckan som
kan köras på mängden återstående
bränsle eller den körda sträckan sedan
motorn startades.
• Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan
skilja sig från den som visas.
• Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen. Stäng av motorn vid
tankning. Displayen uppdateras
eventuellt inte om bilen tankas utan
att startknappen har tryckts till
avstängt läge.
*1: Kan registreras på Körinformation
1 och 2. (→Sid. 91)
*2: Använd den visade
bränsleförbrukningen som referens.
*3: Nollställning:
– Välj den funktion som ska nollställas
med rattkontrollerna, håll intryckt
för att nollställa.
– Om mer än en funktion ska
nollställas visas rutor för ikryssning
bredvid funktionerna.
Eco Driving Indicator Zone/Eco Score
• Visar zon för Eco-körning med
nuvarande Eco-körningsförhållande
baserat på accelerationen. (→Sid. 84)
• Visar det totala resultatet från
eco-körningen för att bidra till att
förarens ekokörningsteknik kan
förbättras. (→Sid. 92)
Eco-besparing
Visar jämförelse av bränsleförbrukning,
genomsnittlig bränsleförbrukning efter
nollställning och kostnaden för
förbrukat bränsle. (→Sid. 93)
Styrvinkel
Visar beräknad riktning för framhjulen.
Hjulens riktning visas i 3 stadier för både
vänster och höger enligt hjulvinkeln.
Medan Toyota parkeringssensor
(→sid. 198) är aktiverad
(i förekommande fall) eller om en dörr
inte är helt stängd visas relaterad
information för framhjulens riktning.
Om en batteripol lossas och därefter
ansluts igen kan displayen tillfälligt
stängas av. Displayen slås på igen efter
en stunds körning.
Hastighetsmätardisplay
Visar körhastigheten.
AdBlue™-mätare (i förekommande
fall)
Visar mängden återstående AdBlue™ i
tanken. (→Sid. 93)
2.1 Instrumentgrupp
90

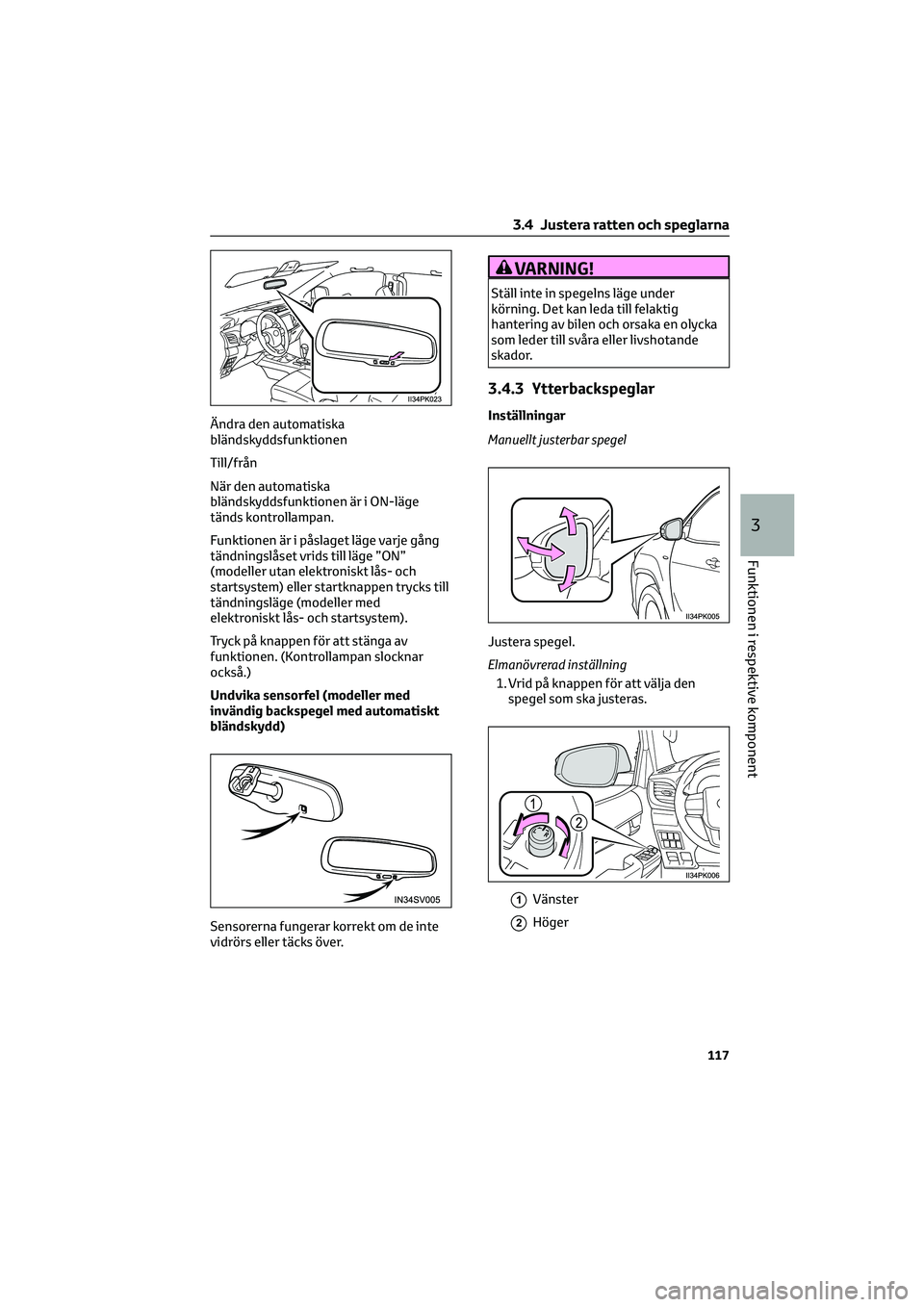

Ändra den automatiska
bländskyddsfunktionen
Till/från
När den automatiska
bländskyddsfunktionen är i ON-läge
tänds kontrollampan.
Funktionen är i påslaget läge varje gång
tändningslåset vrids till läge ”ON”
(modeller utan elektroniskt lås- och
startsystem) eller startknappen trycks till
tändningsläge (modeller med
elektroniskt lås- och startsystem).
Tryck på knappen för att stänga av
funktionen. (Kontrollampan slocknar
också.)
Undvika sensorfel (modeller med
invändig backspegel med automatiskt
bländskydd)
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
VARNING!
Ställ inte in spegelns läge under
körning. Det kan leda till felaktig
hantering av bilen och orsaka en olycka
som leder till svåra eller livshotande
skador.
3.4.3 Ytterbackspeglar
Inställningar
Manuellt justerbar spegel
Justera spegel.
Elmanövrerad inställning
1. Vrid på knappen för att välja den
spegel som ska justeras.
1Vänster
2Höger
3.4 Justera ratten och speglarna
117
3
Funktionen i respektive komponent

4.1 Innan du börjar köra...........124
4.1.1 Köra bilen.............124
4.1.2 Last och bagage..........131
4.1.3 Körning med släp
(utan dragkrok)
*..........132
4.1.4 Körning med släpvagn (med
dragkrok)∗.............132
4.2 Körrutiner................139
4.2.1 Tändningslås (modeller utan
elektroniskt lås- och
startsystem)............139
4.2.2 Startknapp (modeller med
elektroniskt lås- och
startsystem)............141
4.2.3 Automatväxellåda
*........146
4.2.4 Manuell växellåda*.........150
4.2.5 Blinkersspak............154
4.2.6 Parkeringsbroms.........155
4.3 Använda strålkastare och
vindrutetorkare.............155
4.3.1 Belysningsspak..........155
4.3.2 Dimljus, reglage
*..........159
4.3.3 Vindrutetorkare och spolare. . . .160
4.4 Tanka bilen...............162
4.4.1 Öppna tanklocket.........162
4.5 Använda förarstödssystemen......164
4.5.1 Toyota Safety Sense
*.......164
4.5.2PCS (Aktivt krockskyddssystem)*. .1684.5.3 LDA (Körfilsvarning med
girassistans)*...........176
4.5.4 RSA (Vägskyltsigenkänning)*. . .182
4.5.5 Aktiv farthållare*.........187
4.5.6 Farthållare*............196
4.5.7 Toyota parkeringssensor*.....1984.5.8 Fyrhjulsdrift
*...........204
4.5.9 Bakre differentialspärr*......210
4.5.10 Stopp- och startsystem,
inställningar
*...........213
4.5.11 Förarstödssystem........219
4.5.12
Hjälpsystem vid utförskörning*. .2244.5.13 AUTO LSD*............226
4.5.14 DPF (Partikelfilter)*.......227
4.6 Goda råd för körning..........230
4.6.1 Råd för vinterkörning.......230
Körning4
123

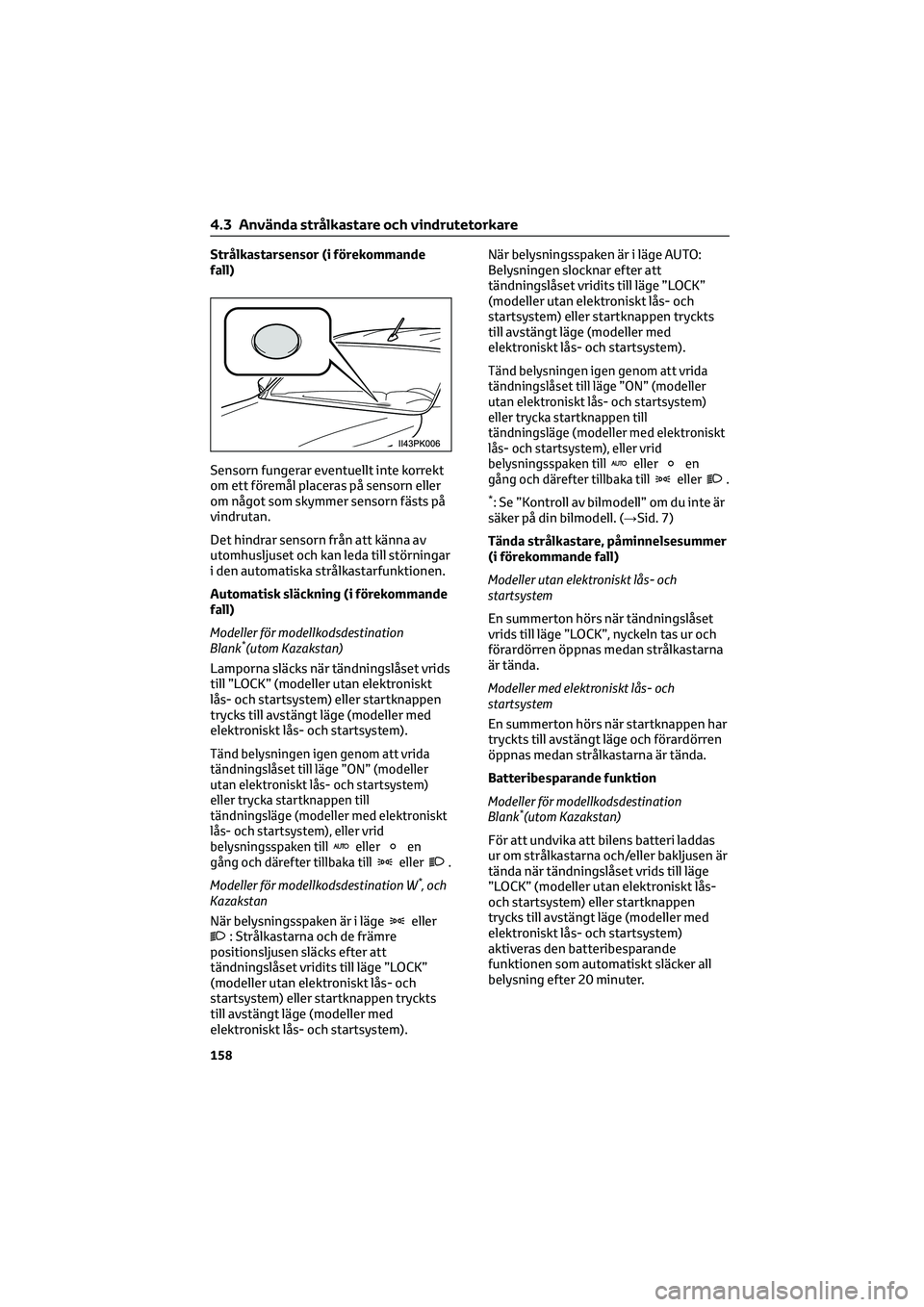

Strålkastarsensor (i förekommande
fall)
Sensorn fungerar eventuellt inte korrekt
om ett föremål placeras på sensorn eller
om något som skymmer sensorn fästs på
vindrutan.
Det hindrar sensorn från att känna av
utomhusljuset och kan leda till störningar
i den automatiska strålkastarfunktionen.
Automatisk släckning (i förekommande
fall)
Modeller för modellkodsdestination
Blank
*(utom Kazakstan)
Lamporna släcks när tändningslåset vrids
till ”LOCK” (modeller utan elektroniskt
lås- och startsystem) eller startknappen
trycks till avstängt läge (modeller med
elektroniskt lås- och startsystem).
Tänd belysningen igen genom att vrida
tändningslåset till läge ”ON” (modeller
utan elektroniskt lås- och startsystem)
eller trycka startknappen till
tändningsläge (modeller med elektroniskt
lås- och startsystem), eller vrid
belysningsspaken till
elleren
gång och därefter tillbaka tilleller.
Modeller för modellkodsdestination W*,och
Kazakstan
När belysningsspaken är i läge
eller: Strålkastarna och de främre
positionsljusen släcks efter att
tändningslåset vridits till läge ”LOCK”
(modeller utan elektroniskt lås- och
startsystem) eller startknappen tryckts
till avstängt läge (modeller med
elektroniskt lås- och startsystem).När belysningsspaken är i läge AUTO:
Belysningen slocknar efter att
tändningslåset vridits till läge ”LOCK”
(modeller utan elektroniskt lås- och
startsystem) eller startknappen tryckts
till avstängt läge (modeller med
elektroniskt lås- och startsystem).
Tänd belysningen igen genom att vrida
tändningslåset till läge ”ON” (modeller
utan elektroniskt lås- och startsystem)
eller trycka startknappen till
tändningsläge (modeller med elektroniskt
lås- och startsystem), eller vrid
belysningsspaken till
elleren
gång och därefter tillbaka tilleller.
*: Se ”Kontroll av bilmodell” om du inte är
säker på din bilmodell. (→Sid. 7)
Tända strålkastare, påminnelsesummer
(i förekommande fall)
Modeller utan elektroniskt lås- och
startsystem
En summerton hörs när tändningslåset
vrids till läge ”LOCK”, nyckeln tas ur och
förardörren öppnas medan strålkastarna
är tända.
Modeller med elektroniskt lås- och
startsystem
En summerton hörs när startknappen har
tryckts till avstängt läge och förardörren
öppnas medan strålkastarna är tända.
Batteribesparande funktion
Modeller för modellkodsdestination
Blank
*(utom Kazakstan)
För att undvika att bilens batteri laddas
ur om strålkastarna och/eller bakljusen är
tända när tändningslåset vrids till läge
”LOCK” (modeller utan elektroniskt lås-
och startsystem) eller startknappen
trycks till avstängt läge (modeller med
elektroniskt lås- och startsystem)
aktiveras den batteribesparande
funktionen som automatiskt släcker all
belysning efter 20 minuter.
4.3 Använda strålkastare och vindrutetorkare
158
