display TOYOTA HILUX 2021 Instruksjoner for bruk (in Norwegian)

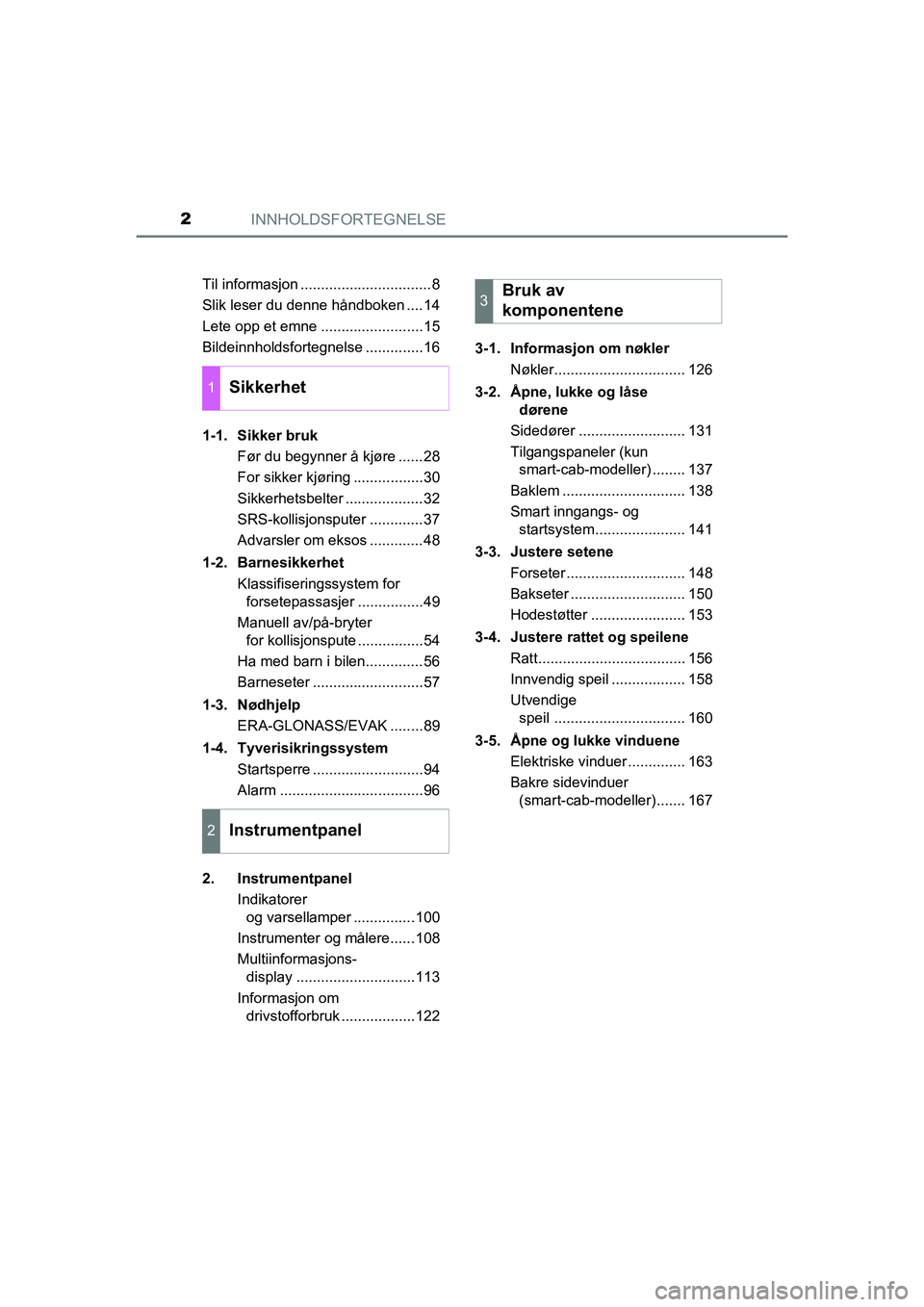

INNHOLDSFORTEGNELSE2
HILUX OM0K641NOTil informasjon ................................8
Slik leser du denne håndboken ....14
Lete opp et emne .........................15
Bildeinnholdsfortegnelse ..............16
1-1. Sikker bruk
Før du begynner å kjøre ......28
For sikker kjøring .................30
Sikkerhetsbelter ...................32
SRS-kollisjonsputer .............37
Advarsler om eksos .............48
1-2. Barnesikkerhet Klassifiseringssystem for forsetepassasjer ................49
Manuell av/på-bryter for kollisjonspute ................54
Ha med barn i bilen..............56
Barneseter ...........................57
1-3. Nødhjelp ERA-GLONASS/EVAK ........89
1-4. Tyverisikringssystem Startsperre ...........................94
Alarm ...................................96
2. Instrumentpanel Indikatorer og varsellamper ...............100
Instrumenter og målere......108
Multiinformasjons- display .............................113
Informasjon om drivstofforbruk ..................122 3-1. Informasjon om nøkler
Nøkler................................ 126
3-2. Åpne, lukke og låse dørene
Sidedører .......................... 131
Tilgangspaneler (kun smart-cab-modeller) ........ 137
Baklem .............................. 138
Smart inngangs- og startsystem...................... 141
3-3. Justere setene Forseter ............................. 148
Bakseter ............................ 150
Hodestøtter ....................... 153
3-4. Justere rattet og speilene Ratt.................................... 156
Innvendig speil .................. 158
Utvendige speil ................................ 160
3-5. Åpne og lukke vinduene Elektriske vinduer .............. 163
Bakre sidevinduer (smart-cab-modeller)....... 167
1Sikkerhet
2Instrumentpanel
3Bruk av
komponentene
OM0K641NO.book Page 2 Wednesday, February 10, 2021 1:44 PM

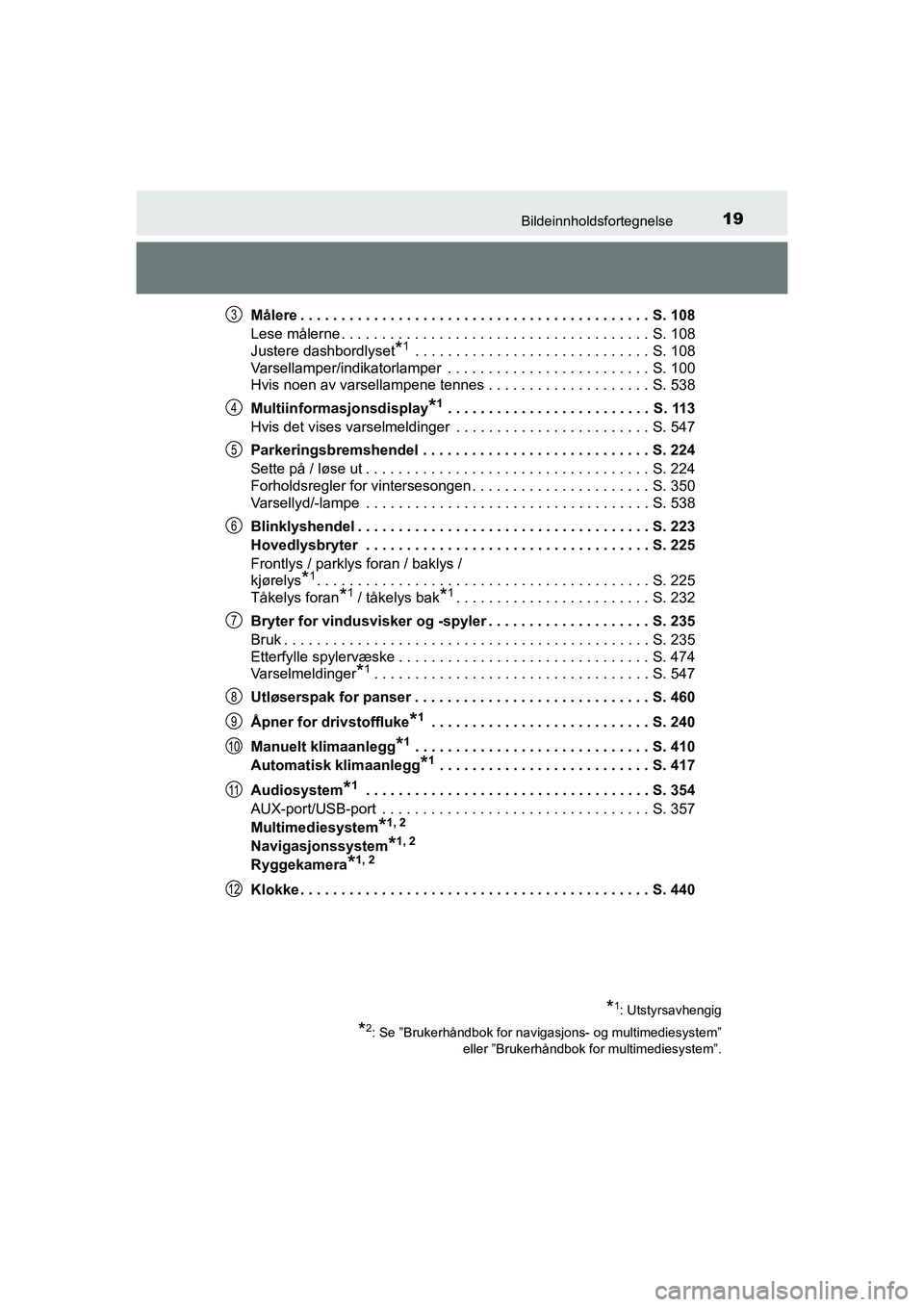

19Bildeinnholdsfortegnelse
HILUX OM0K641NOMålere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 108
Lese målerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 108
Justere dashbordlyset
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 108
Varsellamper/indikatorlamper . . . . . . . . . . . . . . . . . . . . . . . . . S. 100
Hvis noen av varsellampene tennes . . . . . . . . . . . . . . . . . . . . S. 538
Multiinformasjonsdisplay
*1 . . . . . . . . . . . . . . . . . . . . . . . . . S. 113
Hvis det vises varselmeldinger . . . . . . . . . . . . . . . . . . . . . . . . S. 547
Parkeringsbremshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 224
Sette på / løse ut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 224
Forholdsregler for vintersesongen . . . . . . . . . . . . . . . . . . . . . . S. 350
Varsellyd/-lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 538
Blinklyshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Hovedlysbryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 225
Frontlys / parklys foran / baklys /
kjørelys
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 225
Tåkelys foran
*1 / tåkelys bak*1. . . . . . . . . . . . . . . . . . . . . . . . S. 232
Bryter for vindusvisker og -spyler . . . . . . . . . . . . . . . . . . . . S. 235
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 235
Etterfylle spylervæske . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 474
Varselmeldinger
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 547
Utløserspak for panser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 460
Åpner for drivstoffluke
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 240
Manuelt klimaanlegg
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 410
Automatisk klimaanlegg
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . S. 417
Audiosystem
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 354
AUX-port/USB-port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 357
Multimediesystem
*1, 2
Navigasjonssystem*1, 2
Ryggekamera*1, 2
Klokke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 440
*1: Utstyrsavhengig
*2: Se ”Brukerhåndbok for navigasjons- og multimediesystem” eller ”Brukerhåndbok for multimediesystem”
.
3
4
5
6
7
8
9
10
11
12
OM0K641NO.book Page 19 Wednesday, February 10, 2021 1:44 PM

99
2Instrumentpanel
HILUX OM0K641NO2. Instrumentpanel
Indikatorer og varsellamper .................... 100
Instrumenter og målere...... 108
Multiinformasjonsdisplay.... 113
Informasjon om drivstofforbruk .................. 122
OM0K641NO.book Page 99 Wednesday, February 10, 2021 1:44 PM

1002. Instrumentpanel
HILUX OM0K641NO

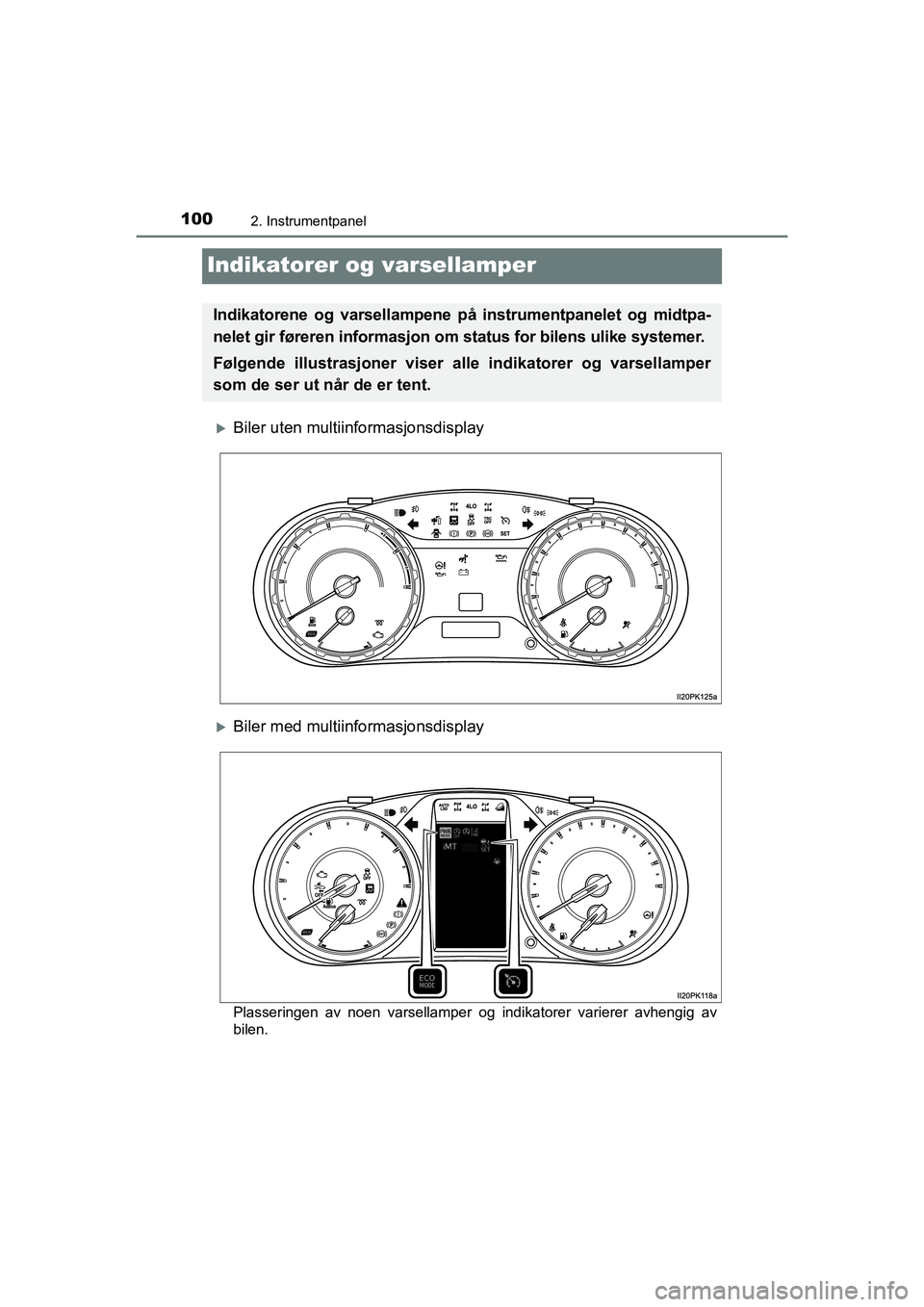

Indikatorer og varsellamper
Biler uten multiinformasjonsdisplay
Biler med multiinformasjonsdisplay
Plasseringen av noen varsellamper og indikatorer varierer avhengig av
bilen.
Indikatorene og varsellampene på instrumentpanelet og midtpa-
nelet gir føreren informasjon om status for bilens ulike systemer.
Følgende illustrasjoner viser al le indikatorer og varsellamper
som de ser ut når de er tent.
OM0K641NO.book Page 100 Wednes day, February 10, 2021 1:44 PM

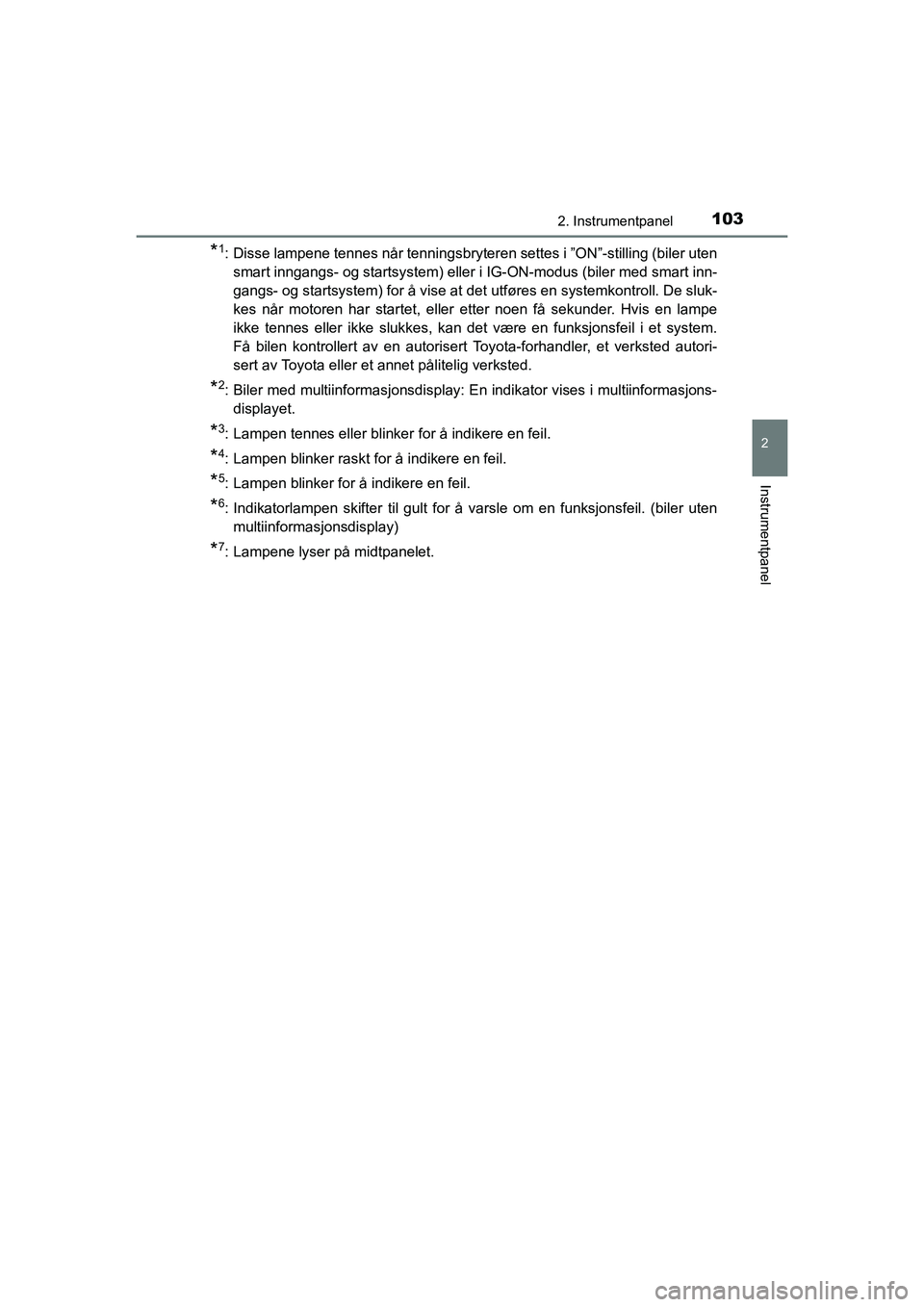

1032. Instrumentpanel
2
Instrumentpanel
HILUX OM0K641NO
*1: Disse lampene tennes når tenningsbryteren settes i ”ON”-stilling (biler utensmart inngangs- og startsystem) eller i IG-ON-modus (biler med smart inn-
gangs- og startsystem) for å vise at det utføres en systemkontroll. De sluk-
kes når motoren har startet, eller etter noen få sekunder. Hvis en lampe
ikke tennes eller ikke slukkes, kan det være en funksjonsfeil i et sy\
stem.
Få bilen kontrollert av en autoriser t Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
*2: Biler med multiinformasjonsdisplay: En indikator vises i multiinformasjons- displayet.
*3: Lampen tennes eller blinker for å indikere en feil.
*4: Lampen blinker raskt for å indikere en feil.
*5: Lampen blinker for å indikere en feil.
*6: Indikatorlampen skifter til gult for å varsle om en funksjonsfeil. (biler utenmultiinformasjonsdisplay)
*7: Lampene lyser på midtpanelet.
OM0K641NO.book Page 103 Wednes day, February 10, 2021 1:44 PM

1062. Instrumentpanel
HILUX OM0K641NO

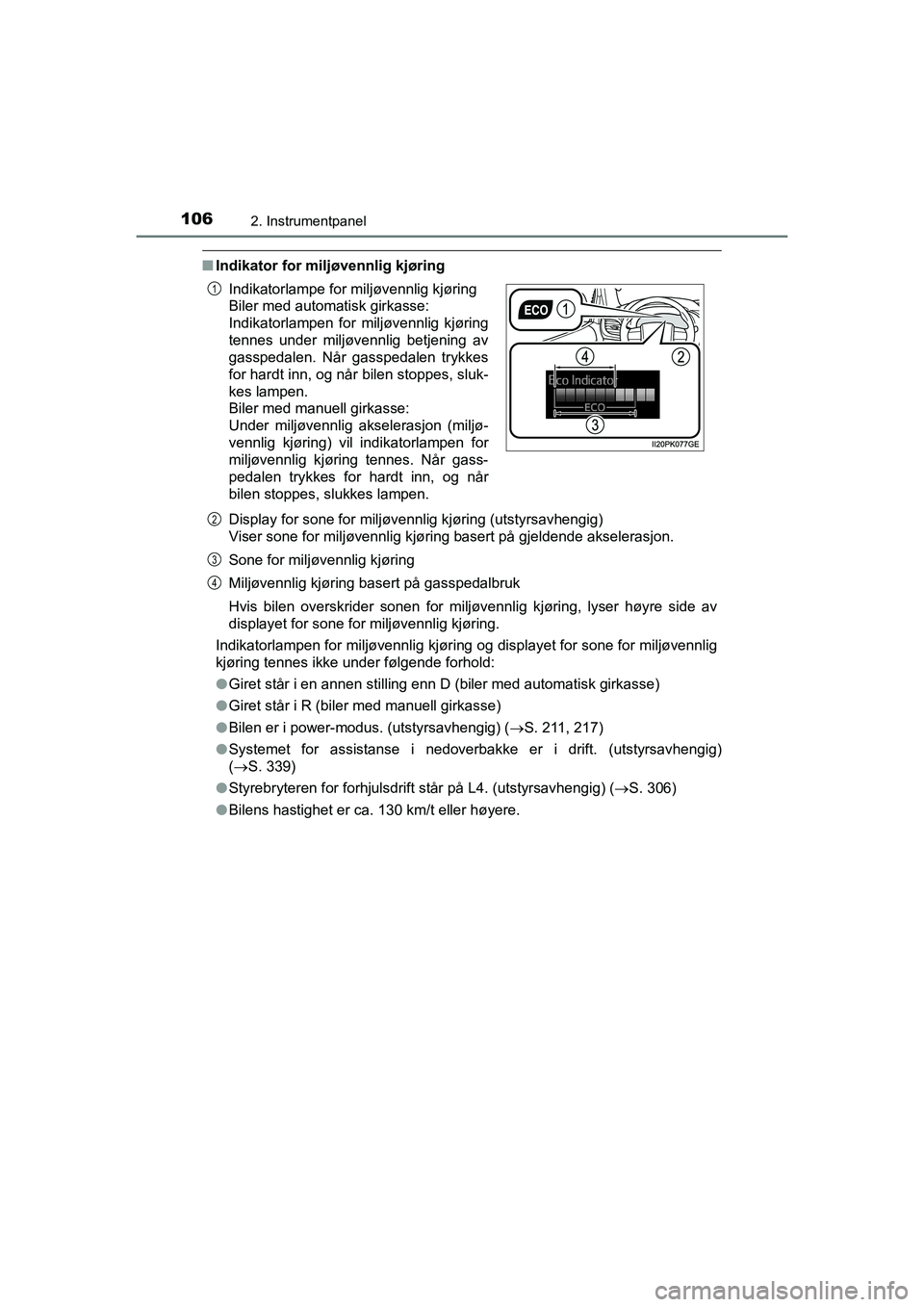

nIndikator for miljøvennlig kjøring
Display for sone for miljøvennlig kjøring (utstyrsavhengig)
Viser sone for miljøvennlig kjøring basert på gjeldende akseleras\
jon.
Sone for miljøvennlig kjøring
Miljøvennlig kjøring basert på gasspedalbruk
Hvis bilen overskrider sonen for miljøvennlig kjøring, lyser høyre side av
displayet for sone for miljøvennlig kjøring.
Indikatorlampen for miljøvennlig kjøring og displayet for sone for miljøvennlig
kjøring tennes ikke under følgende forhold:
l Giret står i en annen stilling enn D (biler med automatisk girkasse)
l Giret står i R (biler med manuell girkasse)
l Bilen er i power-modus. (utstyrsavhengig) ( S. 211, 217)
l Systemet for assistanse i nedoverbakke er i drift. (utstyrsavhengig)
(S. 339)
l Styrebryteren for forhjulsdrift står på L4. (utstyrsavhengig) ( S. 306)
l Bilens hastighet er ca. 130 km/t eller høyere. Indikatorlampe for miljøvennlig kjøring
Biler med automatisk girkasse:
Indikatorlampen for miljøvennlig kjøring
tennes under miljøvennlig betjening av
gasspedalen. Når gasspedalen trykkes
for hardt inn, og når bilen stoppes, sluk-
kes lampen.
Biler med manuell girkasse:
Under miljøvennlig akselerasjon (miljø-
vennlig kjøring) vil indikatorlampen for
miljøvennlig kjøring tennes. Når gass-
pedalen trykkes for hardt inn, og når
bilen stoppes, slukkes lampen.
1
2
3
4
OM0K641NO.book Page 106 Wednes day, February 10, 2021 1:44 PM

1072. Instrumentpanel
2
Instrumentpanel

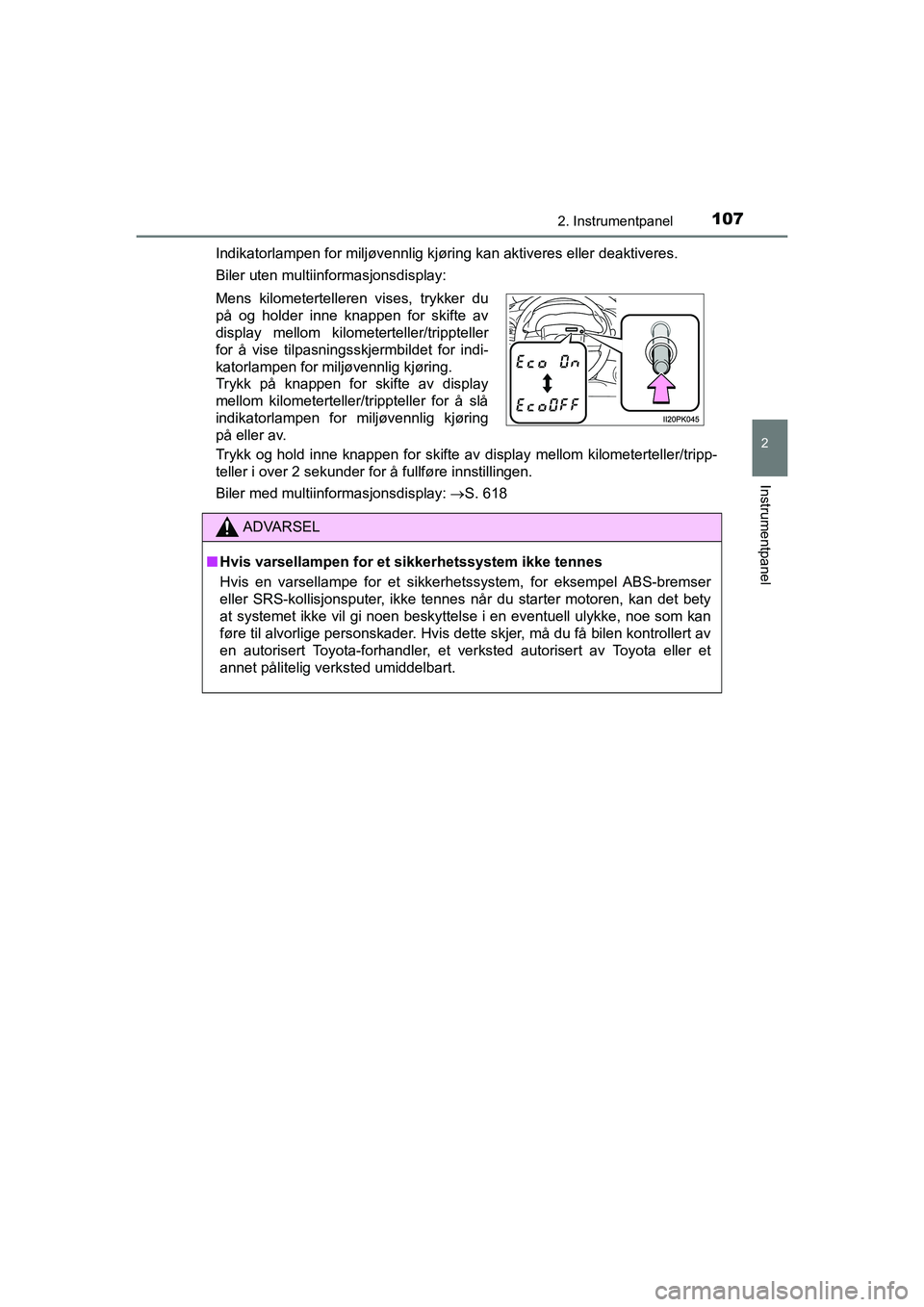

HILUX OM0K641NOIndikatorlampen for miljøvennlig kjøring kan aktiveres eller deaktiveres.
Biler uten multiinformasjonsdisplay:
Trykk og hold inne knappen for skifte av display mellom kilometerteller/tripp-
teller i over 2 sekunder for å fullføre innstillingen.
Biler med multiinformasjonsdisplay:
S. 618
Mens kilometertelleren vises, trykker du
på og holder inne knappen for skifte av
display mellom kilometerteller/trippteller
for å vise tilpasningsskjermbildet for indi-
katorlampen for miljøvennlig kjøring.
Trykk på knappen for skifte av display
mellom kilometerteller/trippteller for å slå
indikatorlampen for miljøvennlig kjøring
på eller av.
ADVARSEL
n
Hvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS-bremser
eller SRS-kollisjonsputer, ikke tennes når du starter motoren, kan det bety
at systemet ikke vil gi noen beskyttelse i en eventuell ulykke, noe som kan
føre til alvorlige personskader. Hvis dette skjer, må du få bilen kontrollert av
en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et
annet pålitelig verksted umiddelbart.
OM0K641NO.book Page 107 Wednes day, February 10, 2021 1:44 PM

1082. Instrumentpanel
HILUX OM0K641NO

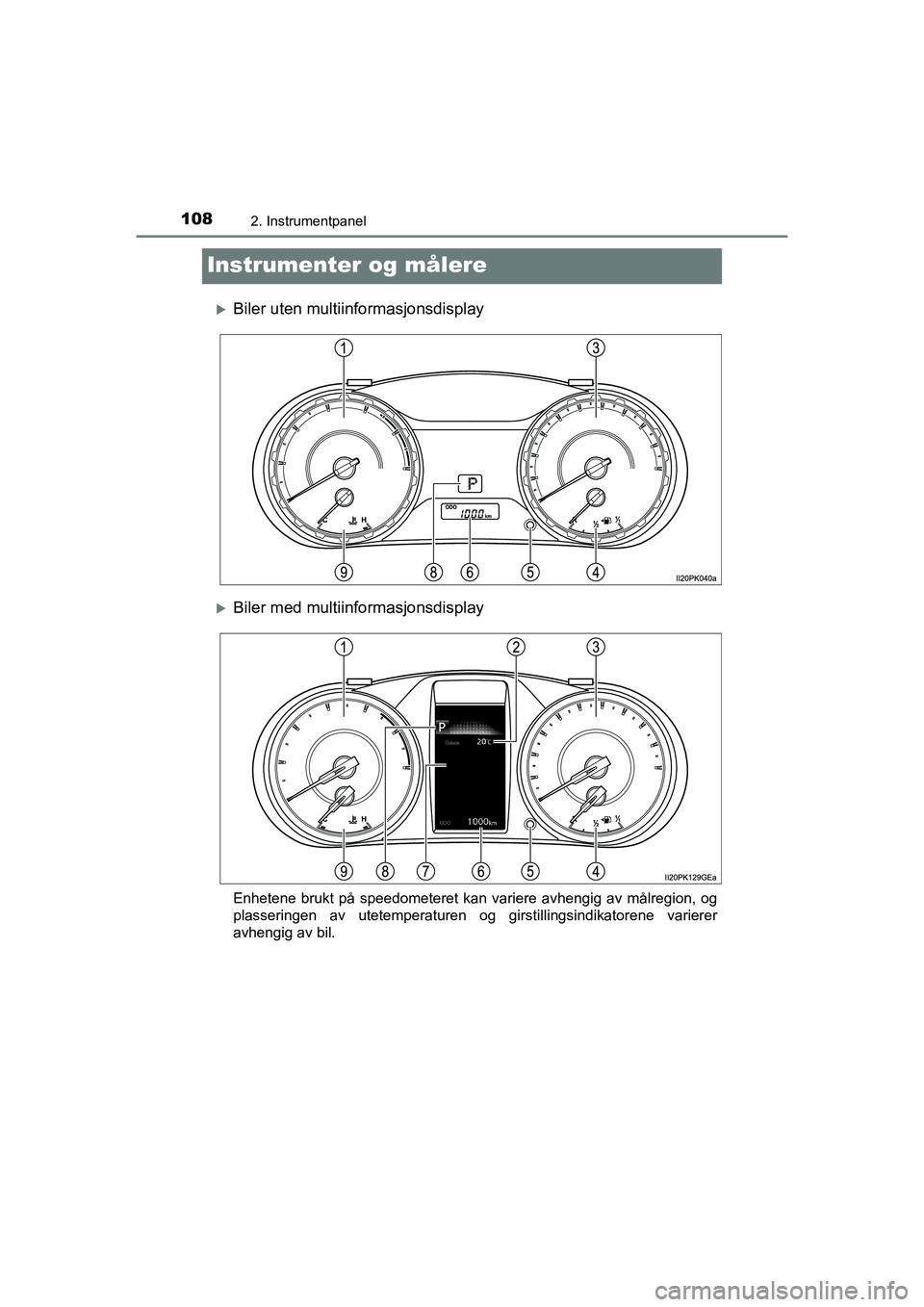

Instrumenter og målere
Biler uten multiinformasjonsdisplay
Biler med multiinformasjonsdisplay
Enhetene brukt på speedometeret kan variere avhengig av målregion, og
plasseringen av utetemperaturen og girstillingsindikatorene varierer
avhengig av bil.
OM0K641NO.book Page 108 Wednes day, February 10, 2021 1:44 PM

1092. Instrumentpanel
2
Instrumentpanel
HILUX OM0K641NO

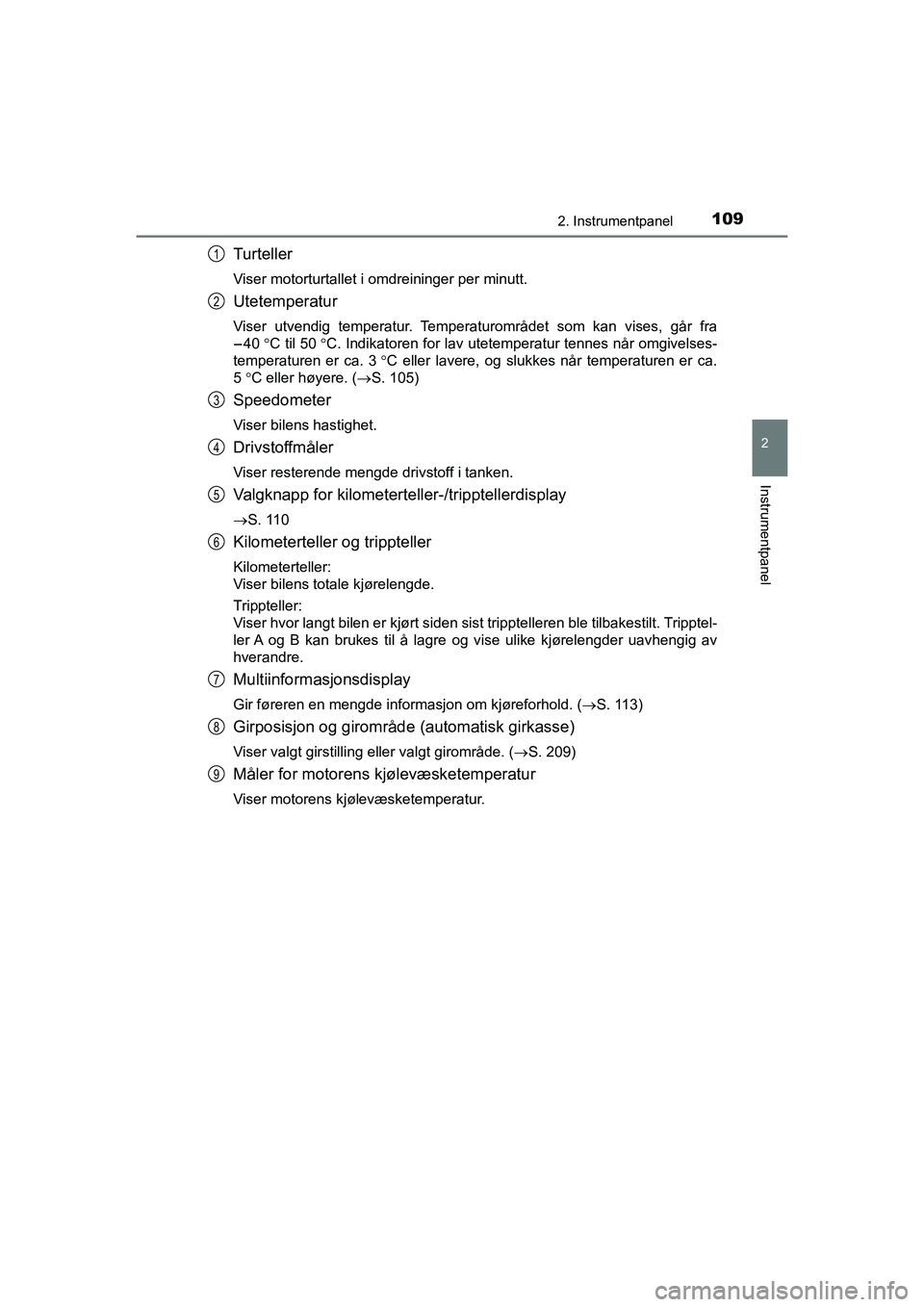

Turteller
Viser motorturtallet i omdreininger per minutt.
Utetemperatur
Viser utvendig temperatur. Temperaturområdet som kan vises, går fra
-40 C til 50 C. Indikatoren for lav utetemperatur tennes når omgivelses-
temperaturen er ca. 3 C eller lavere, og slukkes når temperaturen er ca.
5  C eller høyere. (S. 105)
Speedometer
Viser bilens hastighet.
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
Valgknapp for kilometert eller-/tripptellerdisplay
S. 110
Kilometerteller og trippteller
Kilometerteller:
Viser bilens totale kjørelengde.
Trippteller:
Viser hvor langt bilen er kjørt siden sist tripptelleren ble tilbakestilt. Tripptel-
ler A og B kan brukes til å lagre og vise ulike kjørelengder uavhengig av
hverandre.
Multiinformasjonsdisplay
Gir føreren en mengde informasjon om kjøreforhold. ( S. 113)
Girposisjon og girområde (automatisk girkasse)
Viser valgt girstilling eller valgt girområde. ( S. 209)
Måler for motorens kjølevæsketemperatur
Viser motorens kjølevæsketemperatur.
1
2
3
4
5
6
7
8
9
OM0K641NO.book Page 109 Wednes day, February 10, 2021 1:44 PM

1102. Instrumentpanel
HILUX OM0K641NO

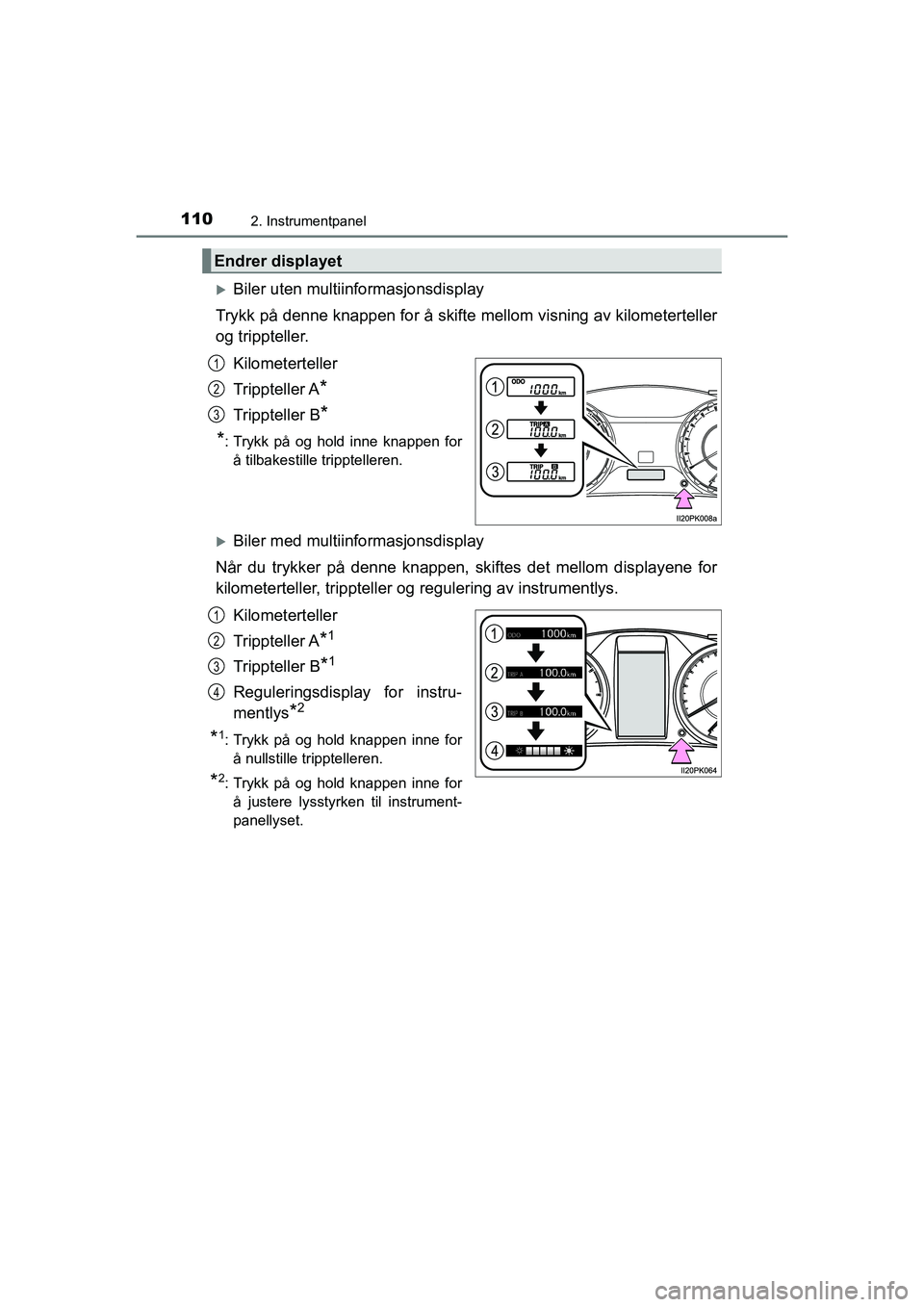

Biler uten multiinformasjonsdisplay
Trykk på denne knappen for å skifte mellom visning av kilometerteller
og trippteller.
Kilometerteller
Trippteller A
*
Trippteller B*
*
: Trykk på og hold inne knappen for å tilbakestille tripptelleren.
Biler med multiinformasjonsdisplay
Når du trykker på denne knappen, skiftes det mellom displayene for
kilometerteller, trippteller og regulering av instrumentlys.
Kilometerteller
Trippteller A
*1
Trippteller B*1
Reguleringsdisplay for instru-
mentlys
*2
*1: Trykk på og hold knappen inne for å nullstille tripptelleren.
*2: Trykk på og hold knappen inne forå justere lysstyrken til instrument-
panellyset.
Endrer displayet
1
2
3
1
2
3
4
OM0K641NO.book Page 110 Wednes day, February 10, 2021 1:44 PM
