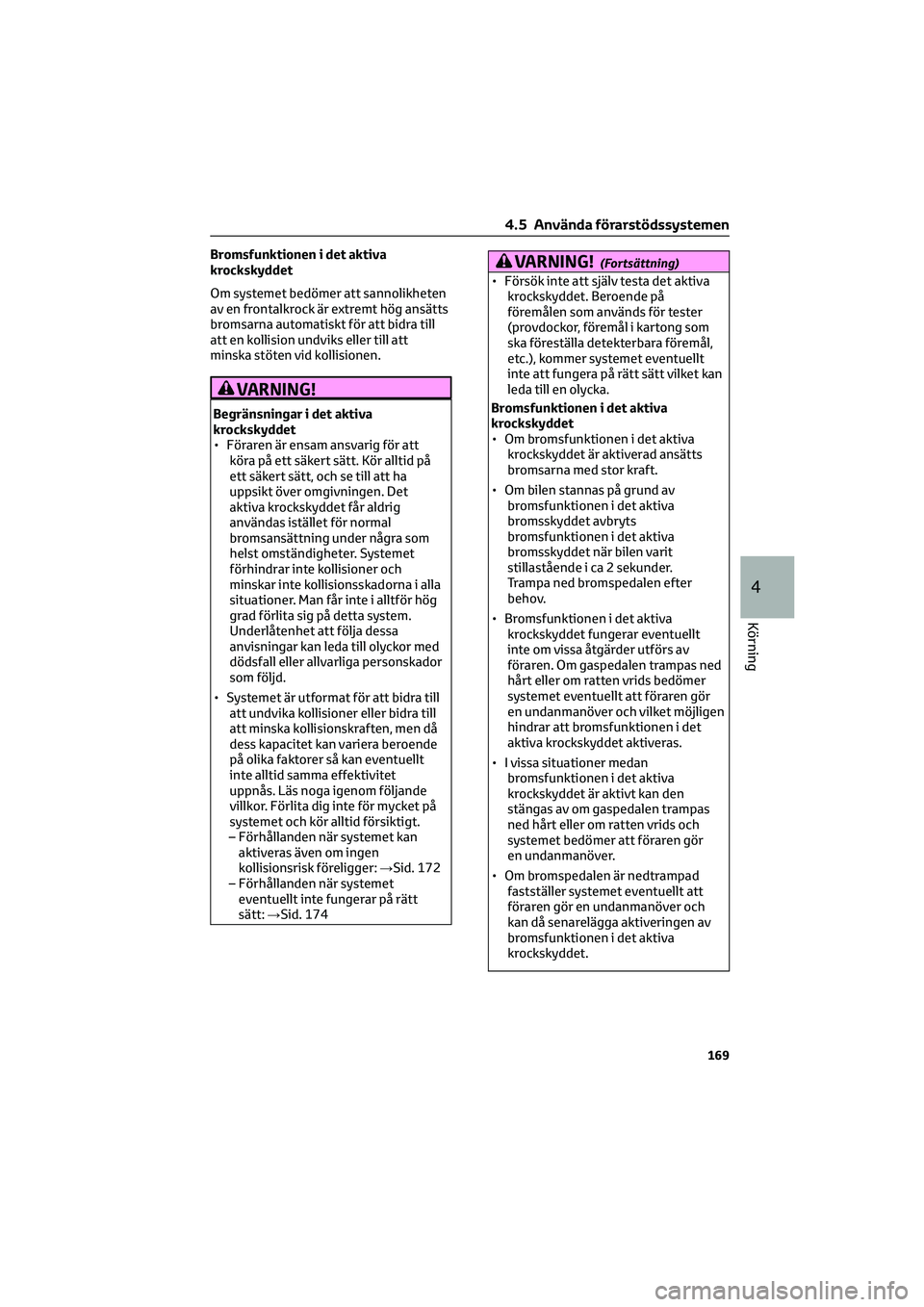

Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
av en frontalkrock är extremt hög ansätts
bromsarna automatiskt för att bidra till
att en kollision undviks eller till att
minska stöten vid kollisionen.
VARNING!
Begränsningar i det aktiva
krockskyddet
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid på
ett säkert sätt, och se till att ha
uppsikt över omgivningen. Det
aktiva krockskyddet får aldrig
användas istället för normal
bromsansättning under några som
helst omständigheter. Systemet
förhindrar inte kollisioner och
minskar inte kollisionsskadorna i alla
situationer. Man får inte i alltför hög
grad förlita sig på detta system.
Underlåtenhet att följa dessa
anvisningar kan leda till olyckor med
dödsfall eller allvarliga personskador
som följd.
• Systemet är utformat för att bidra till
att undvika kollisioner eller bidra till
att minska kollisionskraften, men då
dess kapacitet kan variera beroende
på olika faktorer så kan eventuellt
inte alltid samma effektivitet
uppnås. Läs noga igenom följande
villkor. Förlita dig inte för mycket på
systemet och kör alltid försiktigt.
– Förhållanden när systemet kan
aktiveras även om ingen
kollisionsrisk föreligger:→Sid. 172
– Förhållanden när systemet
eventuellt inte fungerar på rätt
sätt:→Sid. 174
VARNING!(Fortsättning)
• Försök inte att själv testa det aktiva
krockskyddet. Beroende på
föremålen som används för tester
(provdockor, föremål i kartong som
ska föreställa detekterbara föremål,
etc.), kommer systemet eventuellt
inte att fungera på rätt sätt vilket kan
leda till en olycka.
Bromsfunktionen i det aktiva
krockskyddet
• Om bromsfunktionen i det aktiva
krockskyddet är aktiverad ansätts
bromsarna med stor kraft.
• Om bilen stannas på grund av
bromsfunktionen i det aktiva
bromsskyddet avbryts
bromsfunktionen i det aktiva
bromsskyddet när bilen varit
stillastående i ca 2 sekunder.
Trampa ned bromspedalen efter
behov.
• Bromsfunktionen i det aktiva
krockskyddet fungerar eventuellt
inte om vissa åtgärder utförs av
föraren. Om gaspedalen trampas ned
hårt eller om ratten vrids bedömer
systemet eventuellt att föraren gör
en undanmanöver och vilket möjligen
hindrar att bromsfunktionen i det
aktiva krockskyddet aktiveras.
• I vissa situationer medan
bromsfunktionen i det aktiva
krockskyddet är aktivt kan den
stängas av om gaspedalen trampas
ned hårt eller om ratten vrids och
systemet bedömer att föraren gör
en undanmanöver.
• Om bromspedalen är nedtrampad
fastställer systemet eventuellt att
föraren gör en undanmanöver och
kan då senarelägga aktiveringen av
bromsfunktionen i det aktiva
krockskyddet.
4.5 Använda förarstödssystemen
169
4
Körning
Page 172 of 538

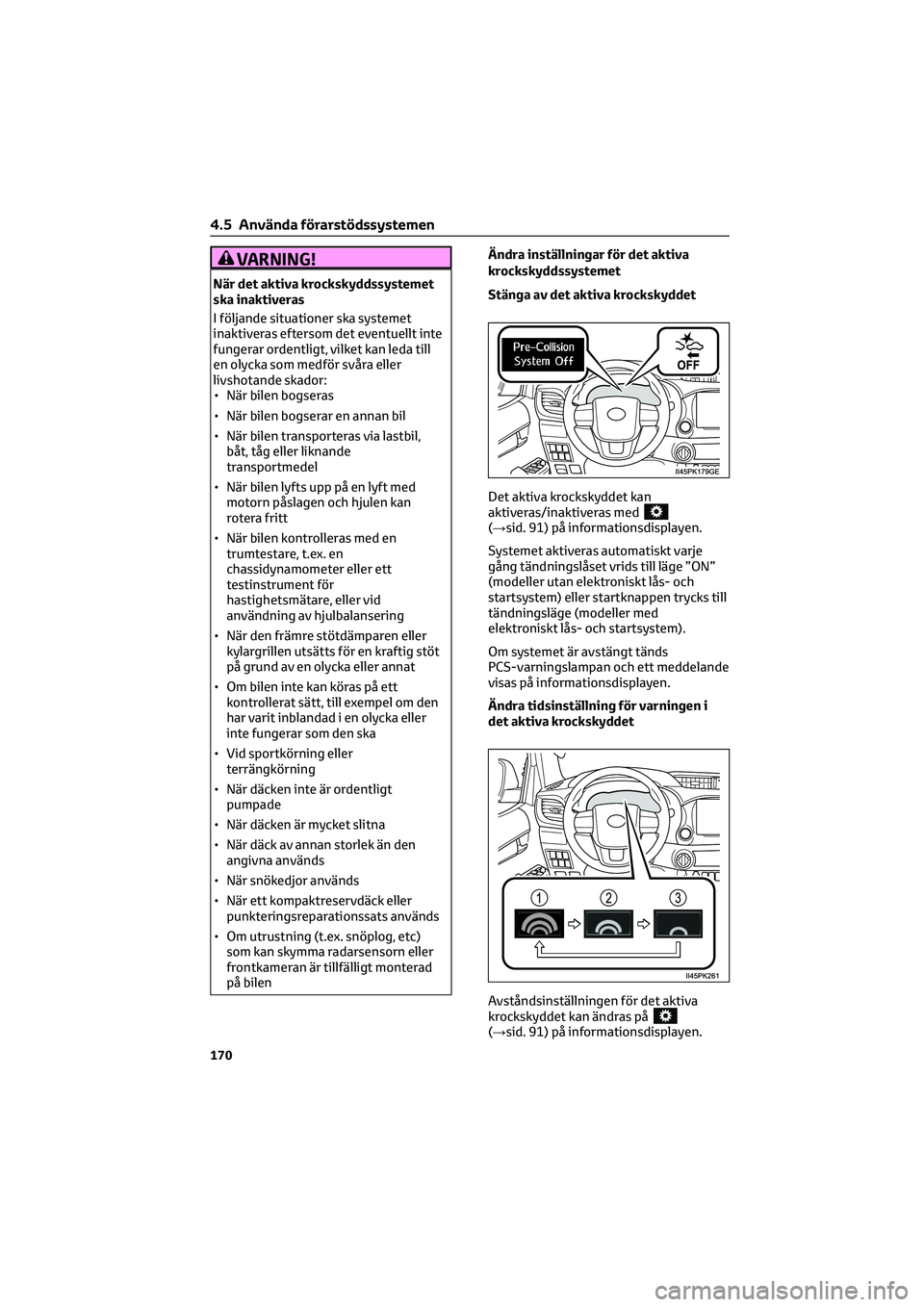

VARNING!
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det eventuellt inte
fungerar ordentligt, vilket kan leda till
en olycka som medför svåra eller
livshotande skador:
• När bilen bogseras
• När bilen bogserar en annan bil
• När bilen transporteras via lastbil,båt, tåg eller liknande
transportmedel
• När bilen lyfts upp på en lyft med motorn påslagen och hjulen kan
rotera fritt
• När bilen kontrolleras med en trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för
hastighetsmätare, eller vid
användning av hjulbalansering
• När den främre stötdämparen eller kylargrillen utsätts för en kraftig stöt
på grund av en olycka eller annat
• Om bilen inte kan köras på ett kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Vid sportkörning eller terrängkörning
• När däcken inte är ordentligt pumpade
• När däcken är mycket slitna
• När däck av annan storlek än den angivna används
• När snökedjor används
• När ett kompaktreservdäck eller punkteringsreparationssats används
• Om utrustning (t.ex. snöplog, etc) som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen Ändra inställningar för det aktiva
krockskyddssystemet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 91) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång tändningslåset vrids till läge ”ON”
(modeller utan elektroniskt lås- och
startsystem) eller startknappen trycks till
tändningsläge (modeller med
elektroniskt lås- och startsystem).
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
Ändra tidsinställning för varningen i
det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddet kan ändras på
(→sid. 91) på informationsdisplayen.
4.5 Använda förarstödssystemen
170
Page 173 of 538

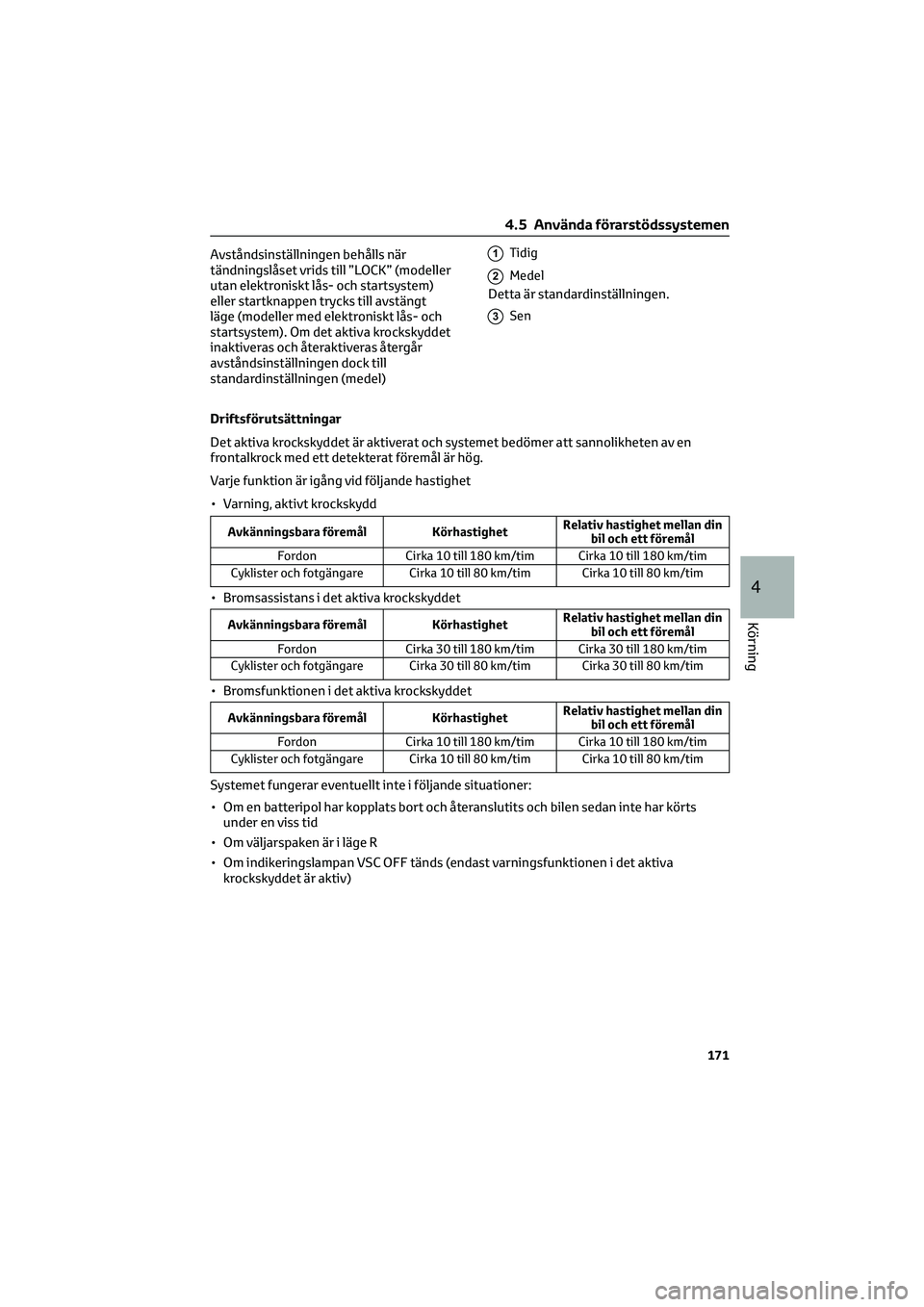

Avståndsinställningen behålls när
tändningslåset vrids till ”LOCK” (modeller
utan elektroniskt lås- och startsystem)
eller startknappen trycks till avstängt
läge (modeller med elektroniskt lås- och
startsystem). Om det aktiva krockskyddet
inaktiveras och återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)1Tidig
2Medel
Detta är standardinställningen.
3Sen
Driftsförutsättningar
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en
frontalkrock med ett detekterat föremål är hög.
Varje funktion är igång vid följande hastighet
• Varning, aktivt krockskydd
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Cyklister och fotgängare Cirka 10 till 80 km/tim Cirka 10 till 80 km/tim
• Bromsassistans i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 30 till 180 km/tim Cirka 30 till 180 km/tim
Cyklister och fotgängare Cirka 30 till 80 km/tim Cirka 30 till 80 km/tim
• Bromsfunktionen i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Cyklister och fotgängare Cirka 10 till 80 km/tim Cirka 10 till 80 km/tim
Systemet fungerar eventuellt inte i följande situationer:
• Om en batteripol har kopplats bort och återanslutits och bilen sedan inte har körts
under en viss tid
• Om väljarspaken är i läge R
• Om indikeringslampan VSC OFF tänds (endast varningsfunktionen i det aktiva
krockskyddet är aktiv)
4.5 Använda förarstödssystemen
171
4
Körning
Page 174 of 538

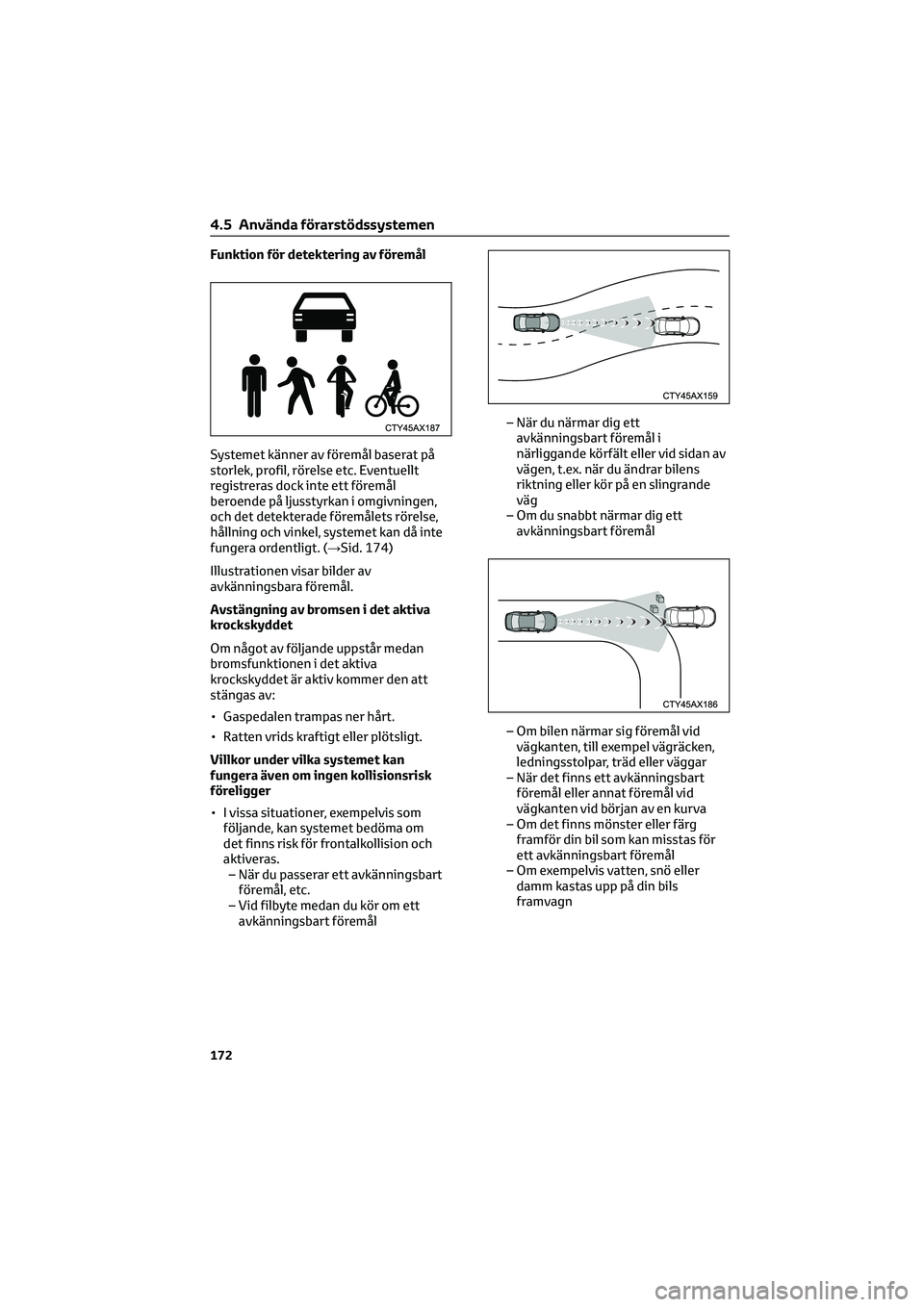

Funktion för detektering av föremål
Systemet känner av föremål baserat på
storlek, profil, rörelse etc. Eventuellt
registreras dock inte ett föremål
beroende på ljusstyrkan i omgivningen,
och det detekterade föremålets rörelse,
hållning och vinkel, systemet kan då inte
fungera ordentligt. (→Sid. 174)
Illustrationen visar bilder av
avkänningsbara föremål.
Avstängning av bromsen i det aktiva
krockskyddet
Om något av följande uppstår medan
bromsfunktionen i det aktiva
krockskyddet är aktiv kommer den att
stängas av:
• Gaspedalen trampas ner hårt.
• Ratten vrids kraftigt eller plötsligt.
Villkor under vilka systemet kan
fungera även om ingen kollisionsrisk
föreligger
• I vissa situationer, exempelvis som
följande, kan systemet bedöma om
det finns risk för frontalkollision och
aktiveras.
– När du passerar ett avkänningsbart
föremål, etc.
– Vid filbyte medan du kör om ett
avkänningsbart föremål– När du närmar dig ett
avkänningsbart föremål i
närliggande körfält eller vid sidan av
vägen, t.ex. när du ändrar bilens
riktning eller kör på en slingrande
väg
– Om du snabbt närmar dig ett
avkänningsbart föremål
– Om bilen närmar sig föremål vid
vägkanten, till exempel vägräcken,
ledningsstolpar, träd eller väggar
– När det finns ett avkänningsbart
föremål eller annat föremål vid
vägkanten vid början av en kurva
– Om det finns mönster eller färg
framför din bil som kan misstas för
ett avkänningsbart föremål
– Om exempelvis vatten, snö eller
damm kastas upp på din bils
framvagn
4.5 Använda förarstödssystemen
172
Page 175 of 538

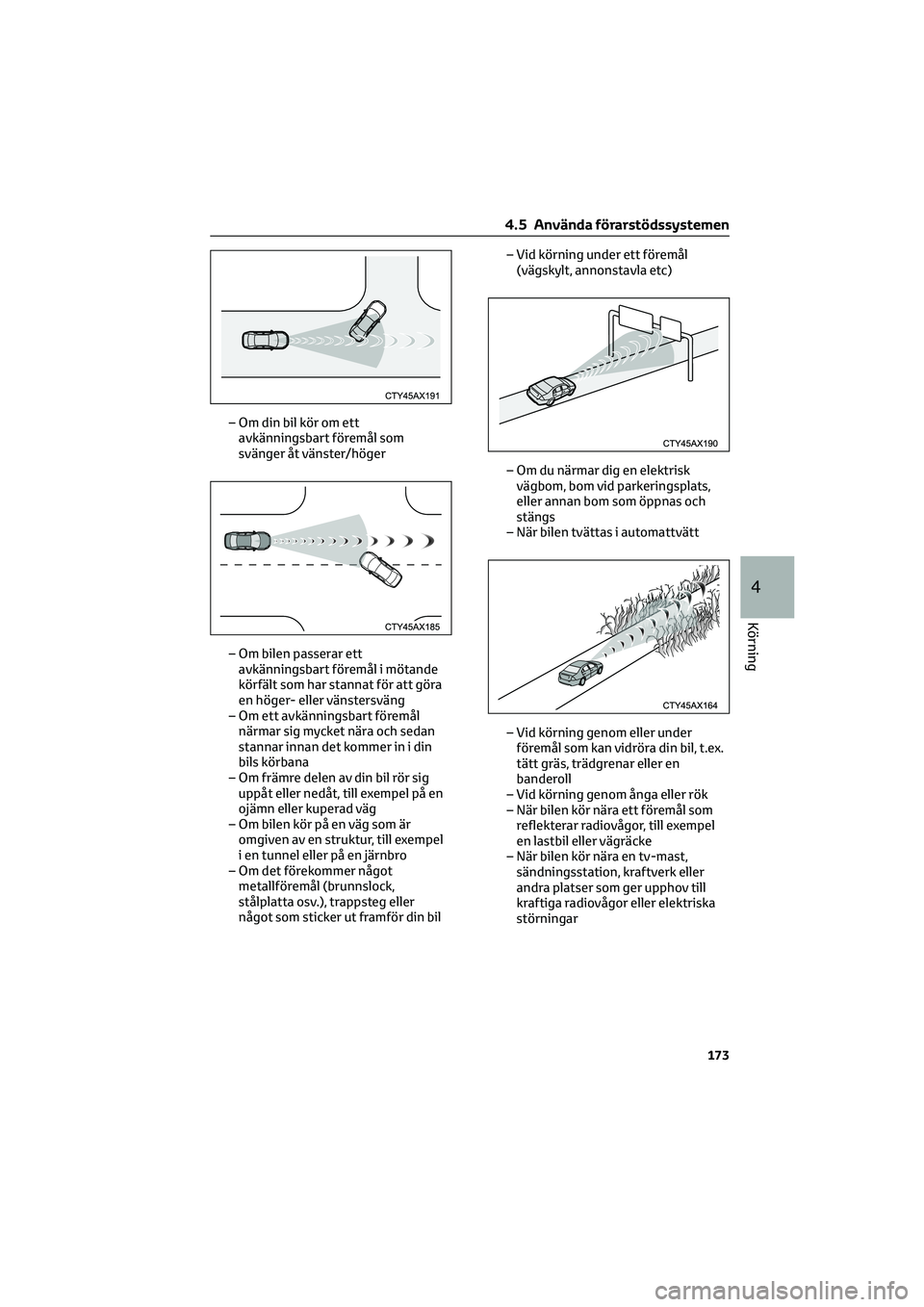

– Om din bil kör om ettavkänningsbart föremål som
svänger åt vänster/höger
– Om bilen passerar ett avkänningsbart föremål i mötande
körfält som har stannat för att göra
en höger- eller vänstersväng
– Om ett avkänningsbart föremål närmar sig mycket nära och sedan
stannar innan det kommer in i din
bils körbana
– Om främre delen av din bil rör sig uppåt eller nedåt, till exempel på en
ojämn eller kuperad väg
– Om bilen kör på en väg som är omgiven av en struktur, till exempel
i en tunnel eller på en järnbro
– Om det förekommer något metallföremål (brunnslock,
stålplatta osv.), trappsteg eller
något som sticker ut framför din bil – Vid körning under ett föremål
(vägskylt, annonstavla etc)
– Om du närmar dig en elektrisk vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
– När bilen tvättas i automattvätt
– Vid körning genom eller under föremål som kan vidröra din bil, t.ex.
tätt gräs, trädgrenar eller en
banderoll
– Vid körning genom ånga eller rök
– När bilen kör nära ett föremål som reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– När bilen kör nära en tv-mast, sändningsstation, kraftverk eller
andra platser som ger upphov till
kraftiga radiovågor eller elektriska
störningar
4.5 Använda förarstödssystemen
173
4
Körning
Page 176 of 538

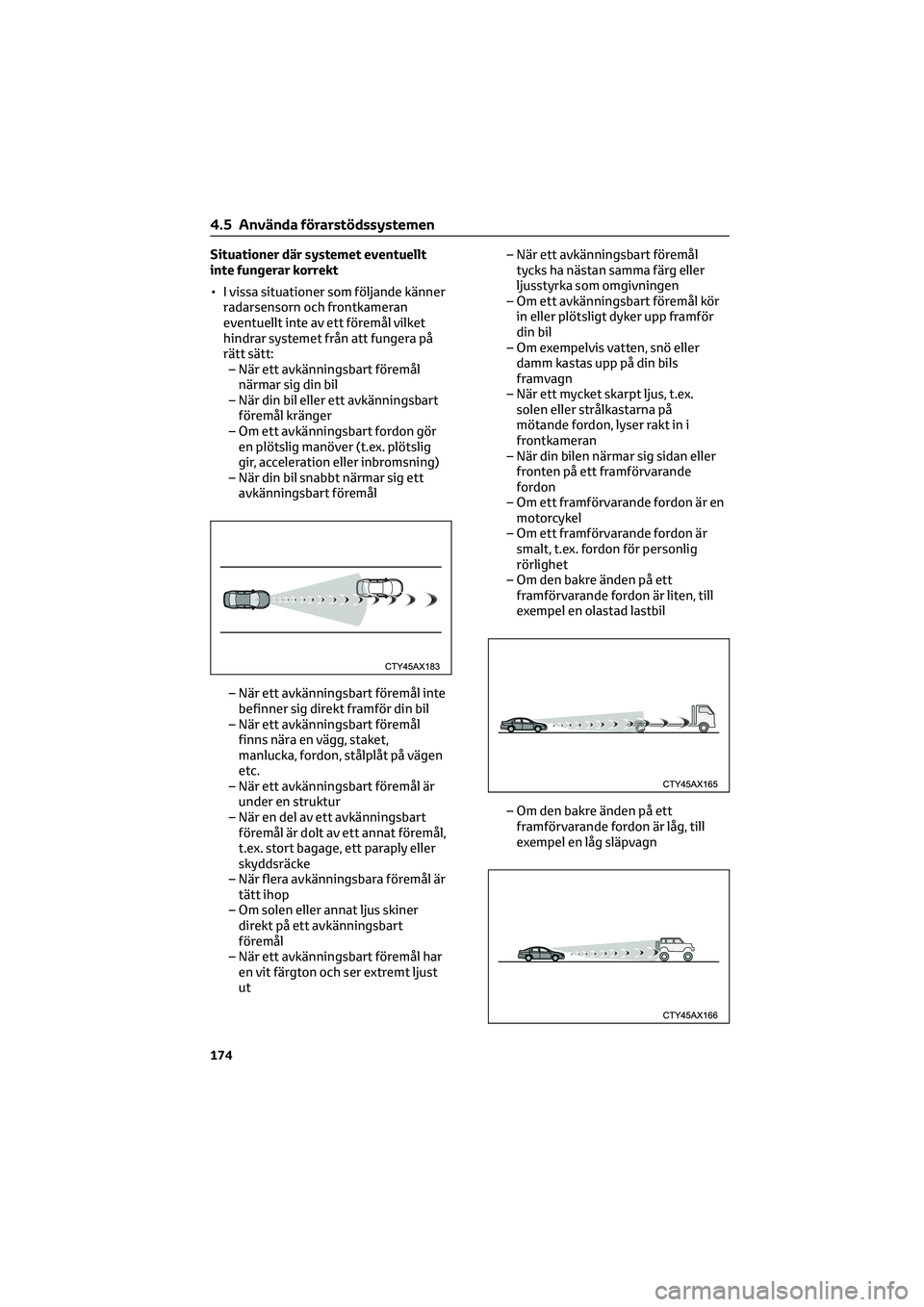

Situationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett avkänningsbart föremål
närmar sig din bil
– När din bil eller ett avkänningsbart
föremål kränger
– Om ett avkänningsbart fordon gör
en plötslig manöver (t.ex. plötslig
gir, acceleration eller inbromsning)
– När din bil snabbt närmar sig ett
avkänningsbart föremål
– När ett avkänningsbart föremål inte
befinner sig direkt framför din bil
– När ett avkänningsbart föremål
finns nära en vägg, staket,
manlucka, fordon, stålplåt på vägen
etc.
– När ett avkänningsbart föremål är
under en struktur
– När en del av ett avkänningsbart
föremål är dolt av ett annat föremål,
t.ex. stort bagage, ett paraply eller
skyddsräcke
– När flera avkänningsbara föremål är
tätt ihop
– Om solen eller annat ljus skiner
direkt på ett avkänningsbart
föremål
– När ett avkänningsbart föremål har
en vit färgton och ser extremt ljust
ut– När ett avkänningsbart föremål
tycks ha nästan samma färg eller
ljusstyrka som omgivningen
– Om ett avkänningsbart föremål kör
in eller plötsligt dyker upp framför
din bil
– Om exempelvis vatten, snö eller
damm kastas upp på din bils
framvagn
– När ett mycket skarpt ljus, t.ex.
solen eller strålkastarna på
mötande fordon, lyser rakt in i
frontkameran
– När din bilen närmar sig sidan eller
fronten på ett framförvarande
fordon
– Om ett framförvarande fordon är en
motorcykel
– Om ett framförvarande fordon är
smalt, t.ex. fordon för personlig
rörlighet
– Om den bakre änden på ett
framförvarande fordon är liten, till
exempel en olastad lastbil
– Om den bakre änden på ett
framförvarande fordon är låg, till
exempel en låg släpvagn
4.5 Använda förarstödssystemen
174
Page 177 of 538

– Om ett framförvarande fordon har
extremt hög markfrigång
– Om ett framförvarande fordon har
en last som sticker ut bakom den
bakre stötdämparen
– Om ett framförvarande fordon har
oregelbunden form, till exempel en
traktor eller en sidovagn
– Om ett framförvarande fordon är en
barncykel, en ovanligt tungt lastad
cykel, en cykel med mer än en
person på, eller en cykel med
ovanlig form cykel (cykel med
barnsits, tandemcykel etc)
– Om en fotgängare/eller höjden på
en cyklande person framför bilen är
kortare än cirka 1 meter, eller högre
än cirka 2 meter
– Om en fotgängare/cyklist bär
omfångsrik klädsel (regnrock, lång
kjol, etc) vilket skapar en
obestämbar silhuett
– Om en fotgängare böjer sig framåt
eller sitter på huk, eller om en cyklist
böjer sig framåt
– Om en fotgängare/cyklist rör sig
snabbt
– Om en fotgängare skjuter på en
barnvagn, rullstol, cykel eller annat
fordon
– Vid körning i ostadigt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
– Vid körning genom ånga eller rök
– Om omgivningens ljus är svagt, till
exempel i gryning eller skymning, på
natten eller i en tunnel, som får ett
avkänningsbart föremål att verka ha
samma färg som omgivningen
– Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
– När bilen inte har körts under en tid
efter att motorn startades
– Vid sväng till vänster/höger och
ytterligare en sväng till
vänster/höger efter några sekunder
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 221), är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned Off Pre-Collision Brake System
Unavailable" visas på
informationsdisplayen.
4.5 Använda förarstödssystemen
175
4
Körning

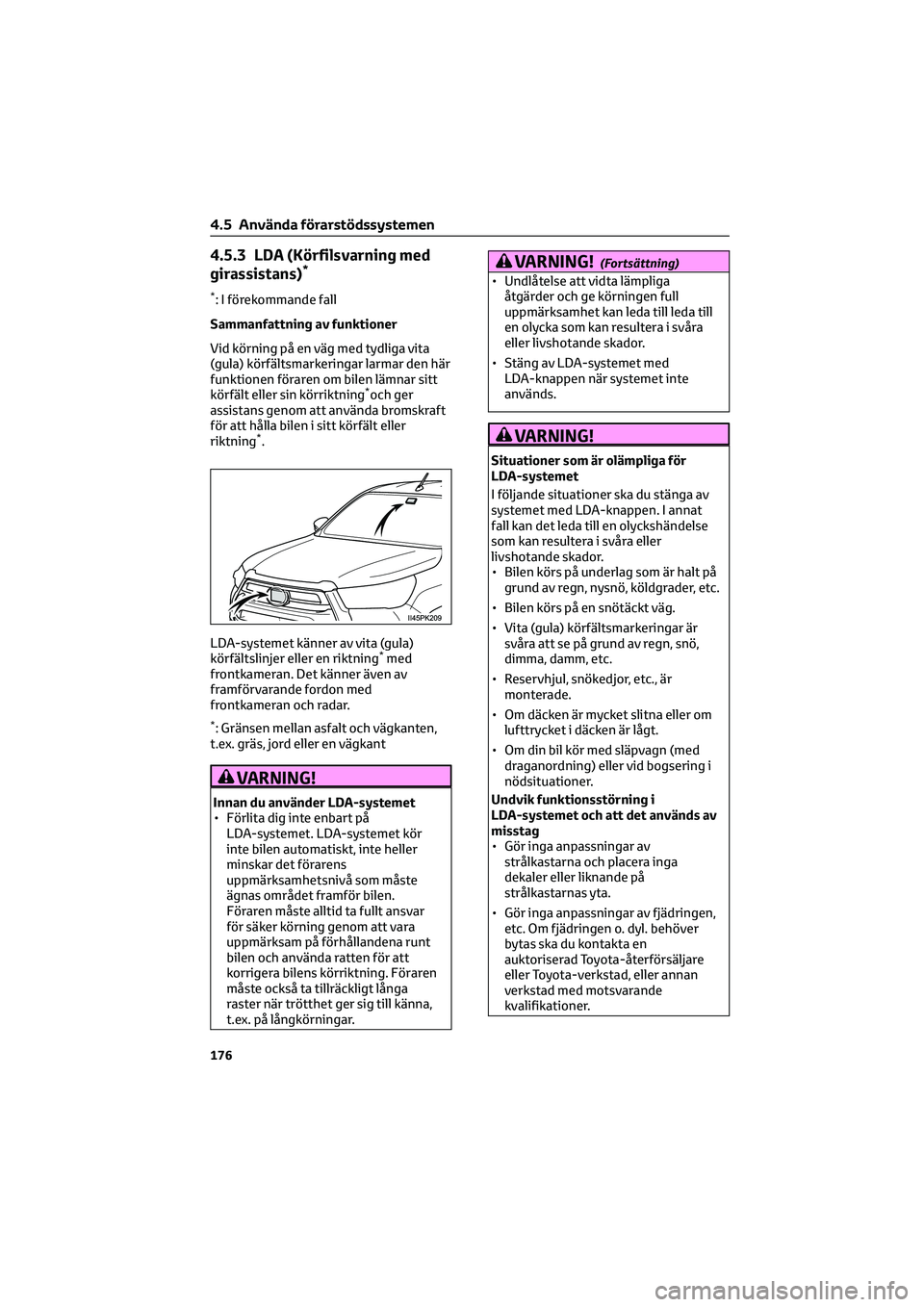

Page 178 of 538

4.5.3 LDA (Körfilsvarning med
girassistans)*
*: I förekommande fall
Sammanfattning av funktioner
Vid körning på en väg med tydliga vita
(gula) körfältsmarkeringar larmar den här
funktionen föraren om bilen lämnar sitt
körfält eller sin körriktning
*och ger
assistans genom att använda bromskraft
för att hålla bilen i sitt körfält eller
riktning
*.
LDA-systemet känner av vita (gula)
körfältslinjer eller en riktning
*med
frontkameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
VARNING!
Innan du använder LDA-systemet
• Förlita dig inte enbart på
LDA-systemet. LDA-systemet kör
inte bilen automatiskt, inte heller
minskar det förarens
uppmärksamhetsnivå som måste
ägnas området framför bilen.
Föraren måste alltid ta fullt ansvar
för säker körning genom att vara
uppmärksam på förhållandena runt
bilen och använda ratten för att
korrigera bilens körriktning. Föraren
måste också ta tillräckligt långa
raster när trötthet ger sig till känna,
t.ex. på långkörningar.
VARNING!(Fortsättning)
• Undlåtelse att vidta lämpliga
åtgärder och ge körningen full
uppmärksamhet kan leda till leda till
en olycka som kan resultera i svåra
eller livshotande skador.
• Stäng av LDA-systemet med
LDA-knappen när systemet inte
används.
VARNING!
Situationer som är olämpliga för
LDA-systemet
I följande situationer ska du stänga av
systemet med LDA-knappen. I annat
fall kan det leda till en olyckshändelse
som kan resultera i svåra eller
livshotande skador.
• Bilen körs på underlag som är halt på
grund av regn, nysnö, köldgrader, etc.
• Bilen körs på en snötäckt väg.
• Vita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
• Reservhjul, snökedjor, etc., är
monterade.
• Om däcken är mycket slitna eller om
lufttrycket i däcken är lågt.
• Om din bil kör med släpvagn (med
draganordning) eller vid bogsering i
nödsituationer.
Undvik funktionsstörning i
LDA-systemet och att det används av
misstag
• Gör inga anpassningar av
strålkastarna och placera inga
dekaler eller liknande på
strålkastarnas yta.
• Gör inga anpassningar av fjädringen,
etc. Om fjädringen o. dyl. behöver
bytas ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4.5 Använda förarstödssystemen
176

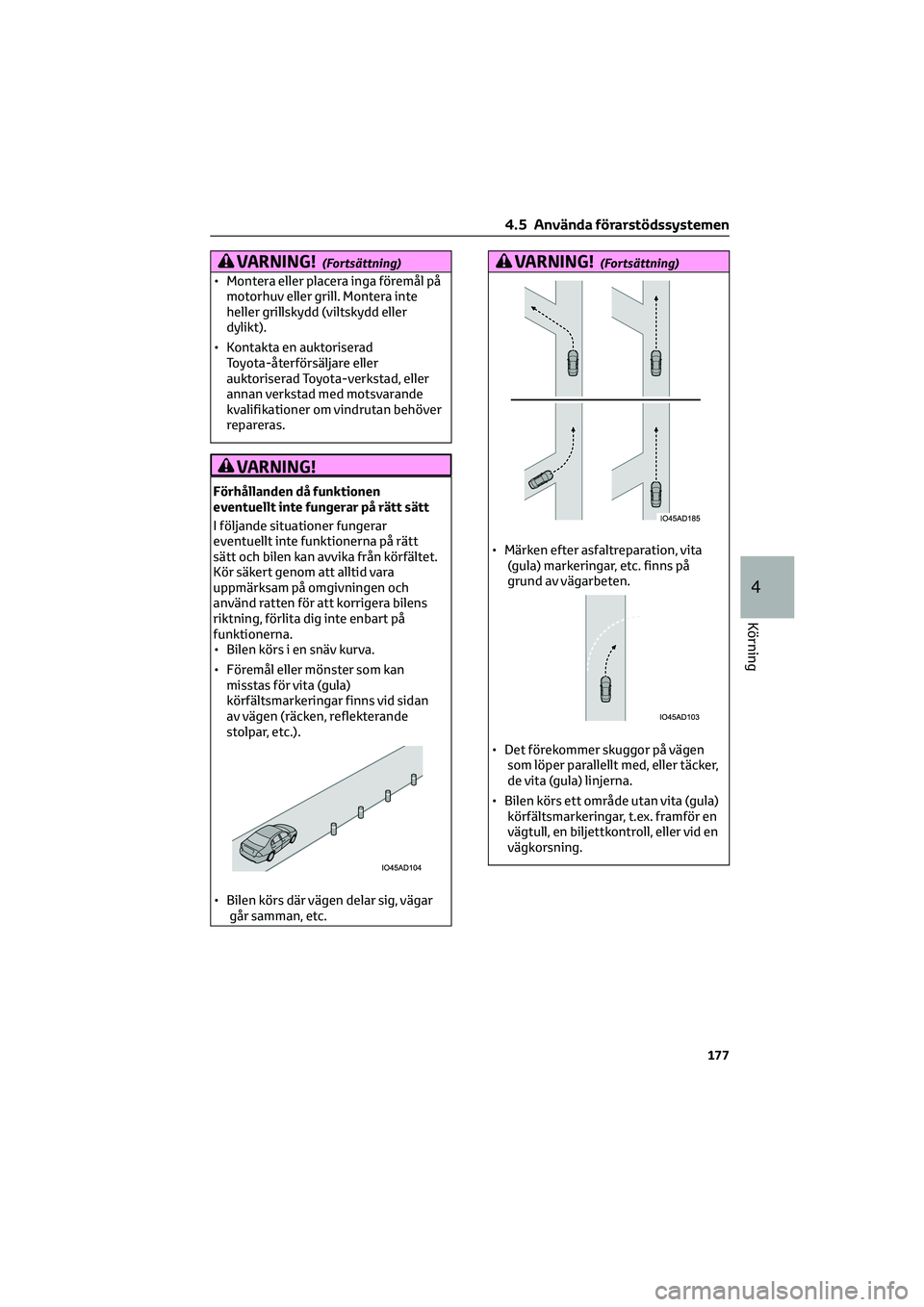

Page 179 of 538

VARNING!(Fortsättning)
• Montera eller placera inga föremål på
motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
• Kontakta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer om vindrutan behöver
repareras.
VARNING!
Förhållanden då funktionen
eventuellt inte fungerar på rätt sätt
I följande situationer fungerar
eventuellt inte funktionerna på rätt
sätt och bilen kan avvika från körfältet.
Kör säkert genom att alltid vara
uppmärksam på omgivningen och
använd ratten för att korrigera bilens
riktning, förlita dig inte enbart på
funktionerna.
• Bilen körs i en snäv kurva.
• Föremål eller mönster som kan
misstas för vita (gula)
körfältsmarkeringar finns vid sidan
av vägen (räcken, reflekterande
stolpar, etc.).
• Bilen körs där vägen delar sig, vägar
går samman, etc.
VARNING!(Fortsättning)
• Märken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
• Det förekommer skuggor på vägen
som löper parallellt med, eller täcker,
de vita (gula) linjerna.
• Bilen körs ett område utan vita (gula)
körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en
vägkorsning.
4.5 Använda förarstödssystemen
177
4
Körning

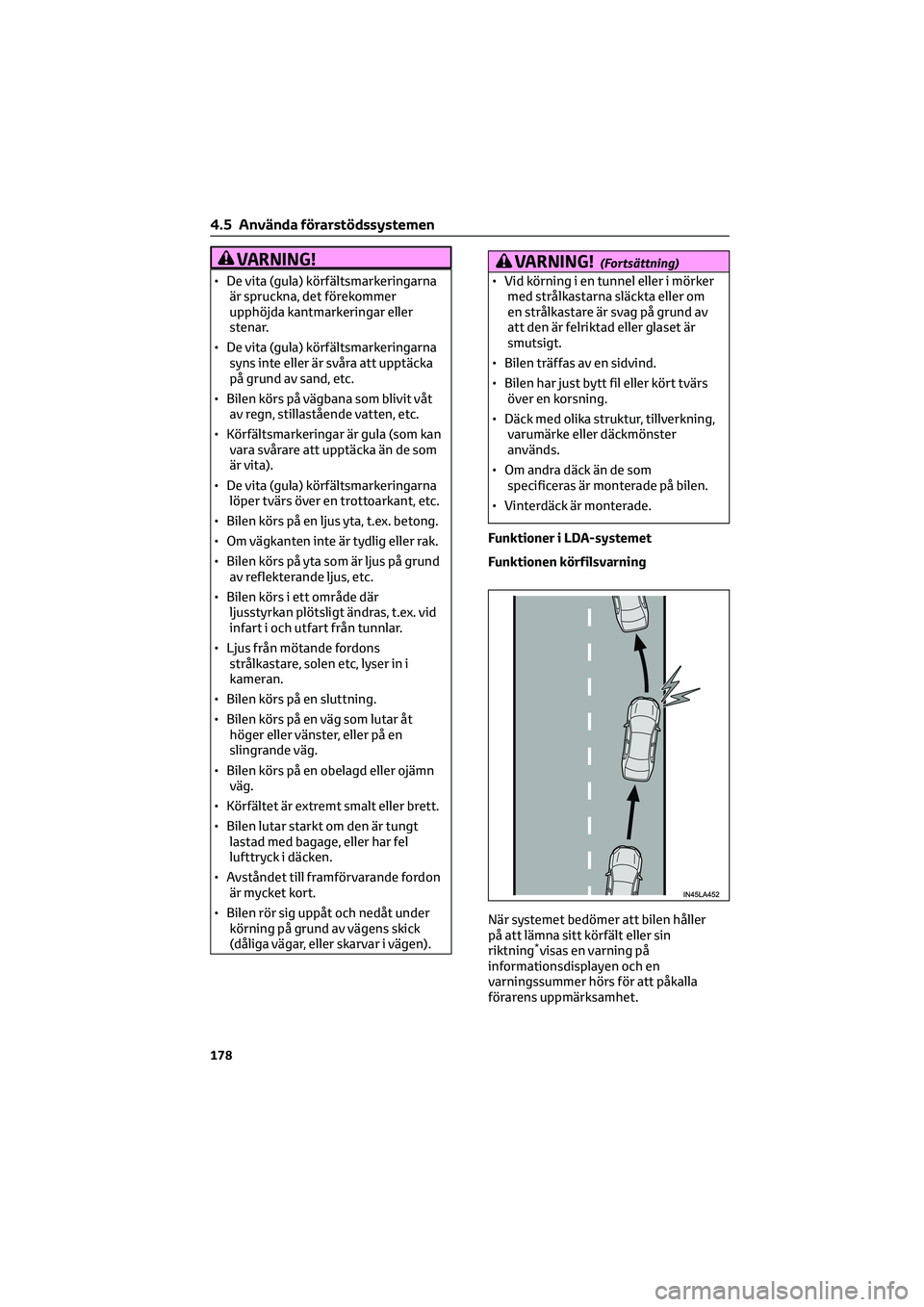

Page 180 of 538

VARNING!
• De vita (gula) körfältsmarkeringarna
är spruckna, det förekommer
upphöjda kantmarkeringar eller
stenar.
• De vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
• Bilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
• Körfältsmarkeringar är gula (som kan
vara svårare att upptäcka än de som
är vita).
• De vita (gula) körfältsmarkeringarna
löper tvärs över en trottoarkant, etc.
• Bilen körs på en ljus yta, t.ex. betong.
• Om vägkanten inte är tydlig eller rak.
• Bilen körs på yta som är ljus på grund
av reflekterande ljus, etc.
• Bilen körs i ett område där
ljusstyrkan plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar.
• Ljus från mötande fordons
strålkastare, solen etc, lyser in i
kameran.
• Bilen körs på en sluttning.
• Bilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
• Bilen körs på en obelagd eller ojämn
väg.
• Körfältet är extremt smalt eller brett.
• Bilen lutar starkt om den är tungt
lastad med bagage, eller har fel
lufttryck i däcken.
• Avståndet till framförvarande fordon
är mycket kort.
• Bilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
VARNING!(Fortsättning)
• Vid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
• Bilen träffas av en sidvind.
• Bilen har just bytt fil eller kört tvärs
över en korsning.
• Däck med olika struktur, tillverkning,
varumärke eller däckmönster
används.
• Om andra däck än de som
specificeras är monterade på bilen.
• Vinterdäck är monterade.
Funktioner i LDA-systemet
Funktionen körfilsvarning
När systemet bedömer att bilen håller
på att lämna sitt körfält eller sin
riktning
*visas en varning på
informationsdisplayen och en
varningssummer hörs för att påkalla
förarens uppmärksamhet.
4.5 Använda förarstödssystemen
178
