Page 521 of 810
5197-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
7
Údržba a péče
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
● Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
● Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
● Neohýbejte žádný z kontaktů baterie.
Page 522 of 810
5207-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
Kontrola a výměna pojistek
Vozidla bez systému Smart Entry & Start:
Otočte spínač motoru do polohy "LOCK".
Vozidla se systémem Smart Entry & Start:
Vypněte spínač motoru.
Otevřete kryt pojistkové skříňky.
V motorovém prostoru
Zatlačte výstupek dovnitř a za-
táhněte za západky a víčko
zdvihněte.
Pod přístrojovým pane lem (vozidla s levostranným řízením)
Vyjměte víčko.
Pokud některá z elektrických souč ástí nefunguje, může mít přepá-
lenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte pojistku,
pokud je to potřeba.
1
2
Page 523 of 810
5217-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
7
Údržba a péče
Pod přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte kryt (je -li ve výbavě).
Vyjměte víčko.
Za přístrojovým panelem (voz idla s levostranným řízením)
Otevřete odkl ádací schránku
( S. 514) a vyjměte víčko.
Za přístrojovým panelem (vozidla s pravostranným řízením)
Otevřete odkl ádací schránku
( S. 514) a vyjměte víčko.
Page 524 of 810
5227-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
Za bočním krytem
Vyjměte prahovou lištu dveří řidiče
(vozidla s levostranným řízením)
nebo prahovou lištu dveří spolu-
jezdce vpředu (vozidla s pra-
vostranným řízením).
Vyšroubujte matici a boční kryt.
Vyjměte pojistku.
Vytahovákem lze vyjímat pouze
pojistky typu A.
3
Page 525 of 810
5237-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
7
Údržba a péče
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A, B, C a D:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodnoty.
Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p E :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota, nebo
kterýkoliv spolehlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E

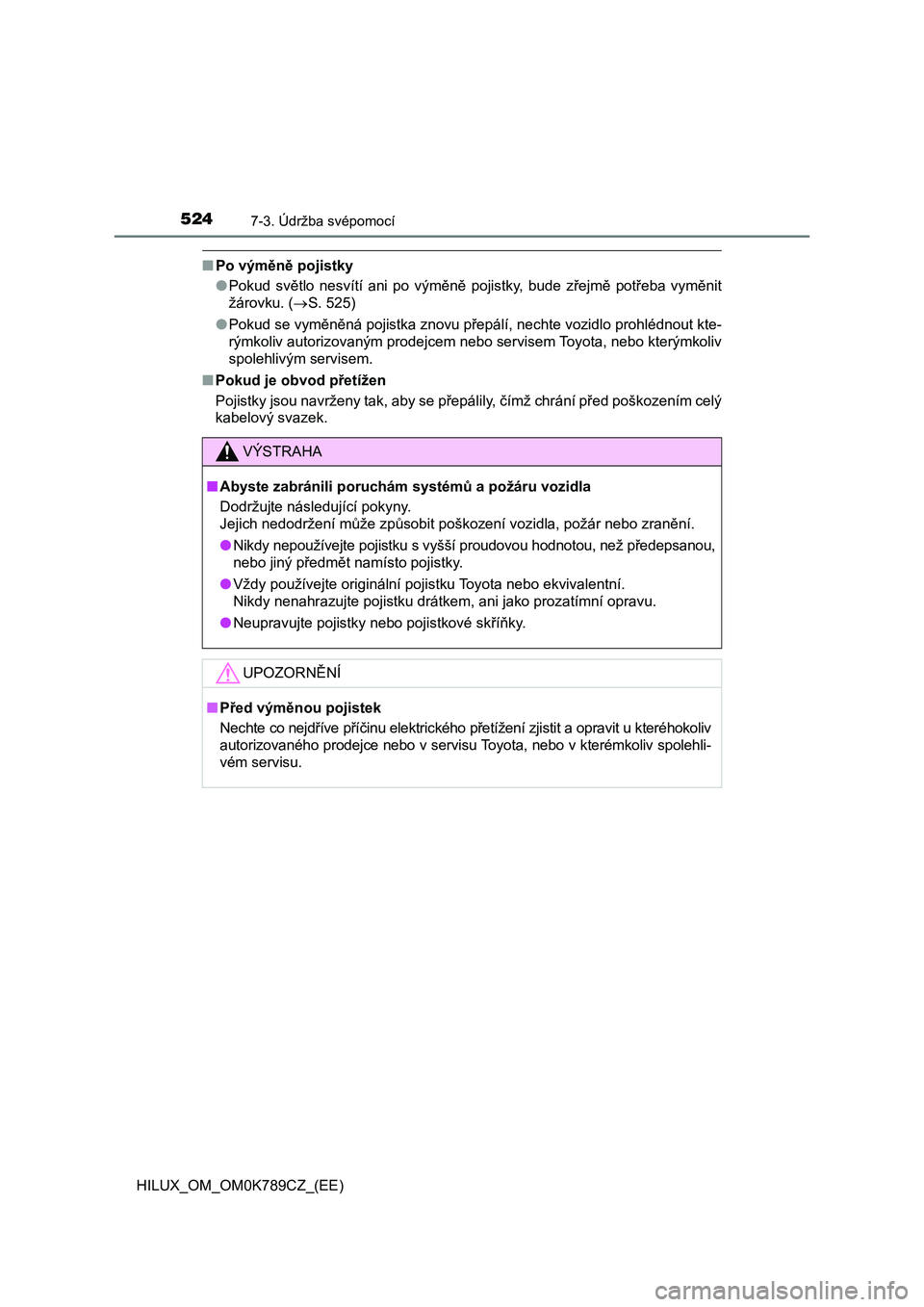

Page 526 of 810

5247-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 525)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením celý
kabelový svazek.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou,
nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kteréhokoliv
autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehli-
vém servisu.
Page 527 of 810
5257-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
7
Údržba a péče
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 643)
Design a umístění venkovních svě tel se může lišit v závislosti na stupni
výbavy atd.
■Vpředu
Následující žárovky můžete vymě nit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pro tože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Halogenové světlomety typu AHalogenové světlomety typu B
Page 528 of 810
5267-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
Světlomet (dálkový/tlumený) (je-li ve výbavě)
Světlomet (tlumený) (je-li ve výbavě)
Světlomet (dálkový) (je-li ve výbavě)
Přední obrysové světlo /světlo pro denní svícení (je-li ve výbavě)
Přední směrové světl o (je-li ve výbavě)
Halogenové přední mlhové světlo (je-li ve výbavě)
Osvětlení prostoru pro nohy (je-li ve výbavě)
LED světlomety
1
2
3
4
5
6
7
Page 529 of 810
5277-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
7
Údržba a péče
■Vzadu
Brzdové/koncové svět lo (je-li ve výbavě)
Zadní směrové světlo
Zadní mlhové světlo (je-li ve výbavě) (vozidla s levostranným ř ízením)
nebo couvací světlo (je-li ve výbavě)
Zadní mlhové světlo (je-li ve vý bavě) (vozidla s pravostranným řízením)
nebo couvací světlo (je-li ve výbavě)
Osvětlení registrační značky
Bez LED brzdových světelS LED brzdovými světly
1
2
3
4
5
Page 530 of 810
5287-3. Údržba svépomocí
HILUX_OM_OM0K789CZ_(EE)
■Světlomet (dálkový/tlumený) (halogenové světlomety typu A)
Odpojte konektor a vyjměte
gumový kryt.
Uvolněte přídržnou pružinu
žárovky.
Vyjměte žárovku.
Abyste nasadili novou žárovku,
natočte výstupky na žárovce na
vybrání montážního otvoru.
Při nasazování obraťte uvedený postup.
Výměna žárovek
1
2
3
4
