TOYOTA LAND CRUISER 2015 Betriebsanleitungen (in German)

4514-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)
■Unterbereichsansicht und Beidseitenbereichsansicht
●Der Bildschirm kann angezeigt werden, wenn sich der Schalt-/Wählhebel in Stellung
“D” oder “N” befindet.
● Wenn die Unterbereichsansicht angezeigt wird und die Geschwindigkeit ca. 5 km/h
erreicht oder überschreitet, kehrt der Bildschirm automatisch zur Anzeige der Front-
bereichsansicht zurück.
● In den folgenden Situationen kann der Schalter für die Auswahl der Unterbereichsan-
sicht nicht betätigt werden.
• Das Fahrzeug ist nicht vollständig zum Stillstand gekommen
• Nach dem Starten des Motors wurde eine festgelegte Mindeststrecke nicht
zurückgelegt
• Nachdem der Allradgetriebe-Wahlschalter auf “L4” geschaltet wurde, wurde eine festgelegte Mindeststrecke nichtzurückgelegt
● In den folgenden Situationen funktioniert das System möglicherweise nicht ord-
nungsgemäß oder die Unterbereichsansicht lässt sich nicht einschalten.
• Bei schneebedeckter Straße
• Bei Nacht und unbeleuchteter Straße
• Schmutz oder Fremdkörper haften an der Kameralinse
• Vor dem Fahrzeug befindet sich Wasser (Fluss, Pfütze, Meerwasser usw.)
WARNUNG
■Hilfslinien
Je nach Anzahl der Insassen, Zuladung, Straßengefälle, Fahrbahnbeschaffenheit,
Umgebungshelligkeit usw. können die Anzeigelinien für die Reifenposition und die
Anzeigelinien für die Fahrzeugposition von den tatsächlichen Fahrzeugpositionen
abweichen. Vergewissern Sie sich beim Fahren stets, dass um das Fahrzeug herum
alles frei ist.
■ Anzeige der Unterbereichsansicht
Angezeigt wird ein Bild, das zuvor ca. 3 m hinter der aktuellen Fahrzeugposition auf-
genommen wurde. Falls sich in diesem Bereich Objekte befinden, die sich nach der
Aufnahme des Bildes bewegt haben, entspricht das auf dem Bildschirm angezeigte
Bild nicht unbedingt den tatsächlichen Gegebenheiten.

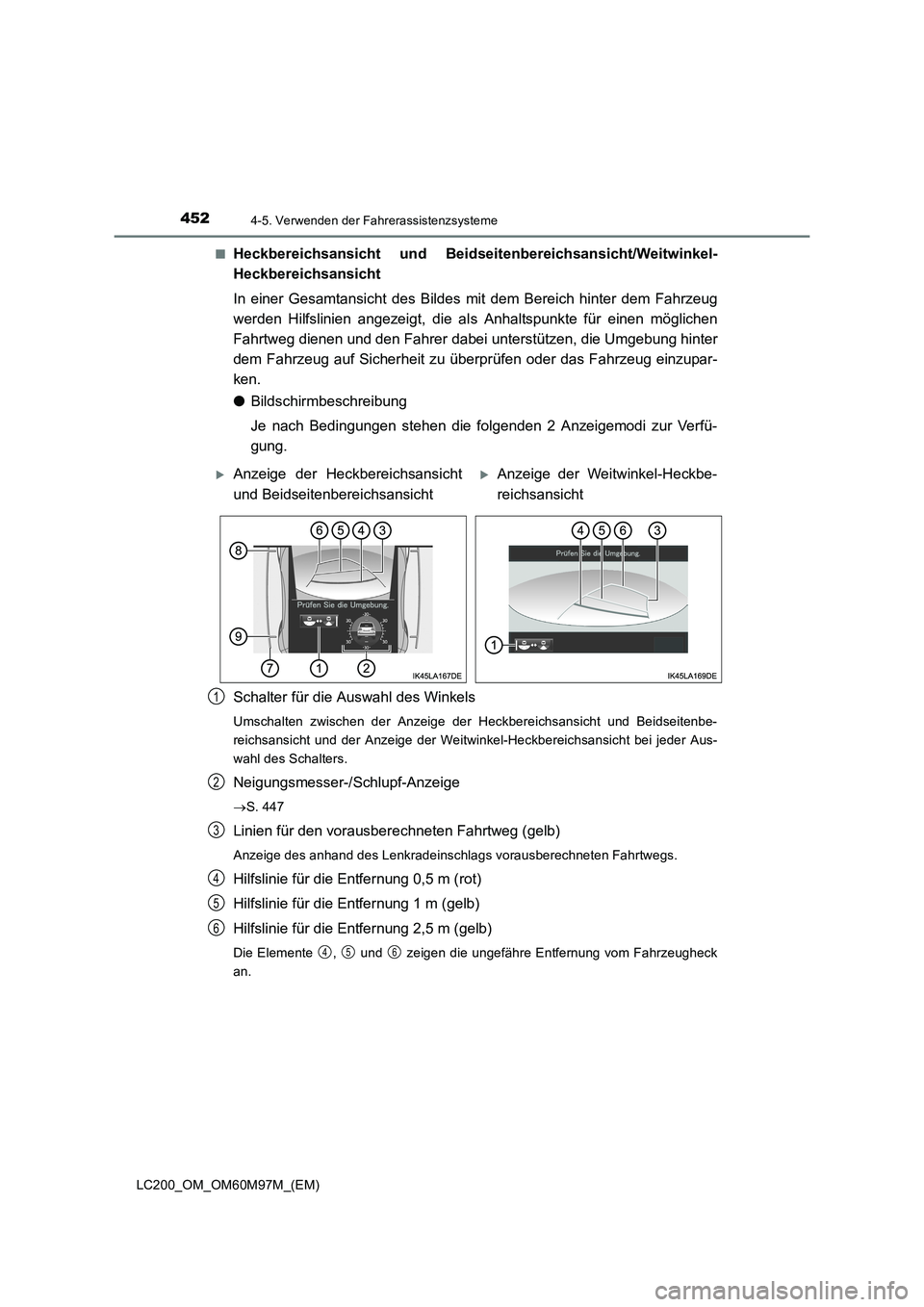

4524-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■
Heckbereichsansicht und Beidseit
enbereichsansicht/Weitwinkel-
Heckbereichsansicht
In einer Gesamtansicht des Bildes mit dem Bereich hinter dem Fahrzeug
werden Hilfslinien angezeigt, die al s Anhaltspunkte für einen möglichen
Fahrtweg dienen und den Fahrer dabei unterstützen, die Umgebung hinter
dem Fahrzeug auf Sicherheit zu überprüfen oder das Fahrzeug einzupar-
ken.
● Bildschirmbeschreibung
Je nach Bedingungen stehen die folgenden 2 Anzeigemodi zur Verfü-
gung.
Schalter für die Auswahl des Winkels
Umschalten zwischen der Anzeige der Heckbereichsansicht und Beidseitenbe-
reichsansicht und der Anzeige der Weitwinkel-Heckbereichsansicht bei jeder Aus-
wahl des Schalters.
Neigungsmesser-/Schlupf-Anzeige
→ S. 447
Linien für den vorausberechneten Fahrtweg (gelb)
Anzeige des anhand des Lenkradeinschlags vorausberechneten Fahrtwegs.
Hilfslinie für die Entfernung 0,5 m (rot)
Hilfslinie für die Entfernung 1 m (gelb)
Hilfslinie für die Entfernung 2,5 m (gelb)
Die Elemente , und zeigen die ungefähre Entfernung vom Fahrzeugheck
an.
XAnzeige der Heckbereichsansicht
und BeidseitenbereichsansichtXAnzeige der Weitwinkel-Heckbe-
reichsansicht
1
2
3
4
5
6
456

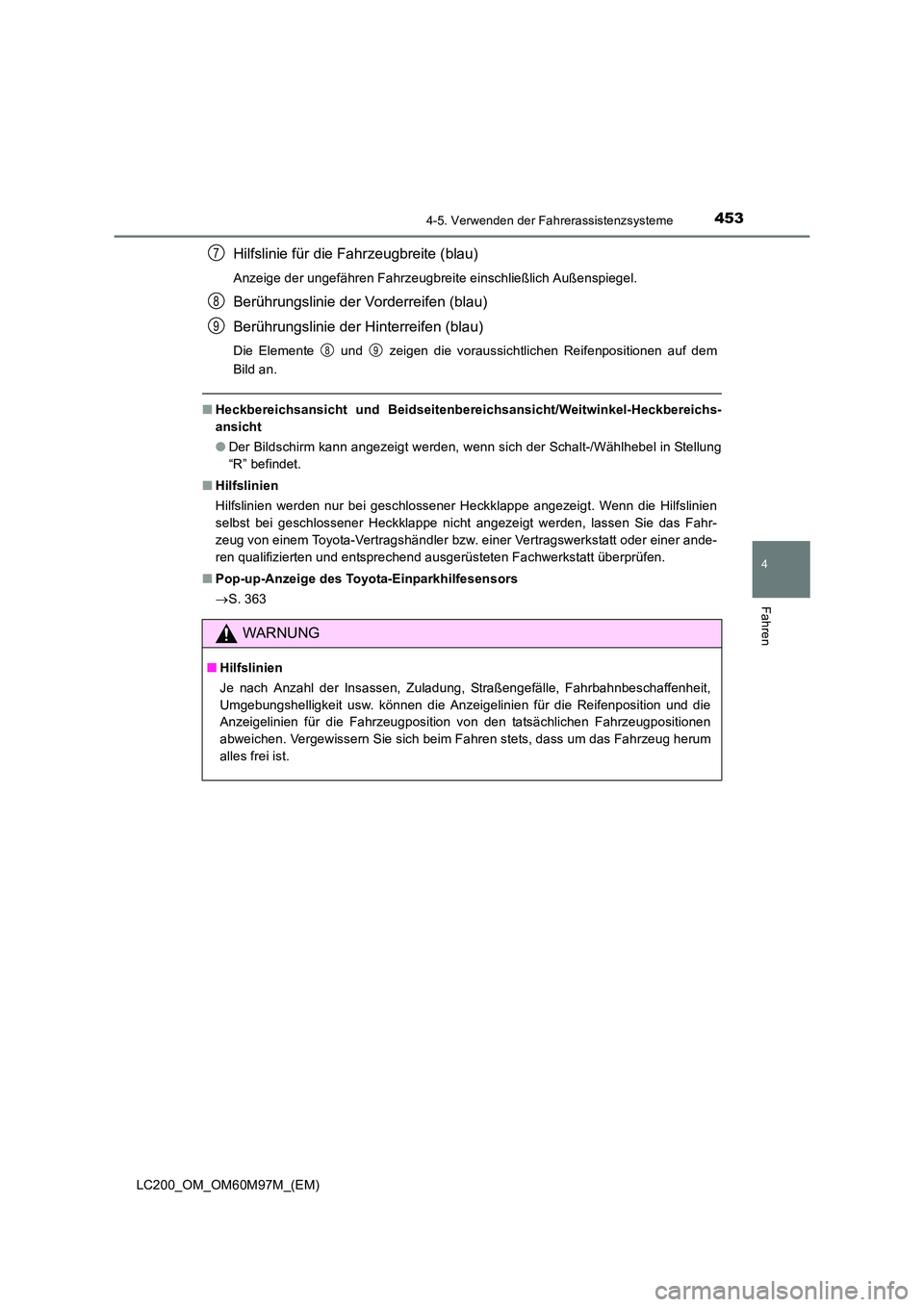

4534-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)
Hilfslinie für die Fahrzeugbreite (blau)
Anzeige der ungefähren Fahrzeugbreite einschließlich Außenspiegel.
Berührungslinie der Vorderreifen (blau)
Berührungslinie der Hinterreifen (blau)
Die Elemente und zeigen die voraussichtlichen Reifenpositionen auf dem
Bild an.
■Heckbereichsansicht und Beidseitenbereichsansicht/Weitwinkel-Heckbereichs-
ansicht
●Der Bildschirm kann angezeigt werden, wenn sich der Schalt-/Wählhebel in Stellung
“R” befindet.
■ Hilfslinien
Hilfslinien werden nur bei geschlossener Heckklappe angezeigt. Wenn die Hilfslinien
selbst bei geschlossener Heckklappe nicht angezeigt werden, lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Pop-up-Anzeige des Toyota-Einparkhilfesensors
→S. 363
WARNUNG
■ Hilfslinien
Je nach Anzahl der Insassen, Zuladung, Straßengefälle, Fahrbahnbeschaffenheit,
Umgebungshelligkeit usw. können die Anzeigelinien für die Reifenposition und die
Anzeigelinien für die Fahrzeugposition von den tatsächlichen Fahrzeugpositionen
abweichen. Vergewissern Sie sich beim Fahren stets, dass um das Fahrzeug herum
alles frei ist.
7
8
9
89

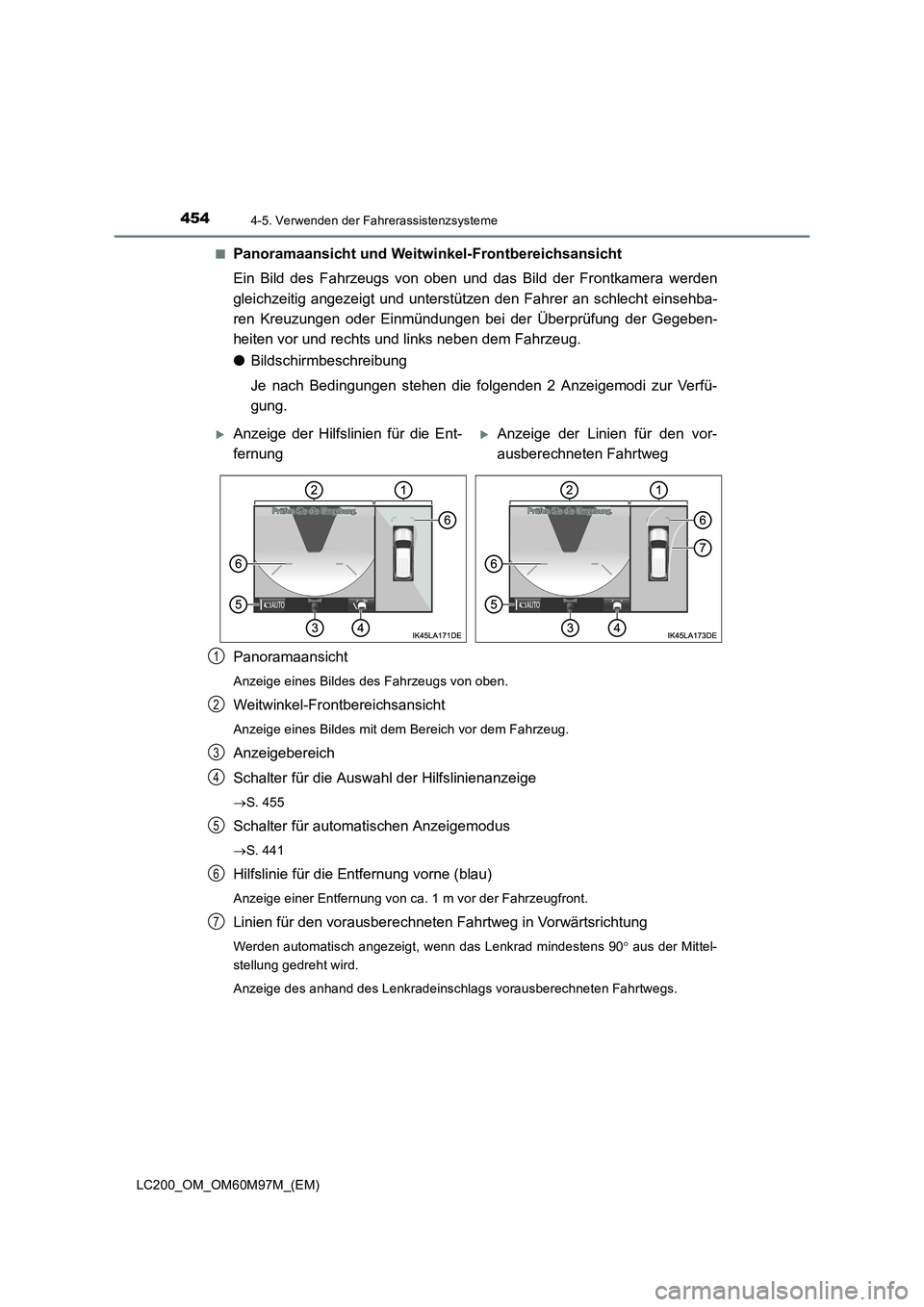

4544-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■
Panoramaansicht und Weitwi
nkel-Frontbereichsansicht
Ein Bild des Fahrzeugs von oben und das Bild der Frontkamera werden
gleichzeitig angezeigt und unterstützen den Fahrer an schlecht einsehba-
ren Kreuzungen oder Einmündungen bei der Überprüfung der Gegeben-
heiten vor und rechts und links neben dem Fahrzeug.
● Bildschirmbeschreibung
Je nach Bedingungen stehen die folgenden 2 Anzeigemodi zur Verfü-
gung.
Panoramaansicht
Anzeige eines Bildes des Fahrzeugs von oben.
Weitwinkel-Frontbereichsansicht
Anzeige eines Bildes mit dem Bereich vor dem Fahrzeug.
Anzeigebereich
Schalter für die Auswahl der Hilfslinienanzeige
→ S. 455
Schalter für automatischen Anzeigemodus
→S. 441
Hilfslinie für die Entfernung vorne (blau)
Anzeige einer Entfernung von ca. 1 m vor der Fahrzeugfront.
Linien für den vorausberechneten Fahrtweg in Vorwärtsrichtung
Werden automatisch angezeigt, wenn das Lenkrad mindestens 90 ° aus der Mittel-
stellung gedreht wird.
Anzeige des anhand des Lenkradeinschlags vorausberechneten Fahrtwegs.
XAnzeige der Hilfslinien für die Ent-
fernungXAnzeige der Linien für den vor-
ausberechneten Fahrtweg
1
2
3
4
5
6
7

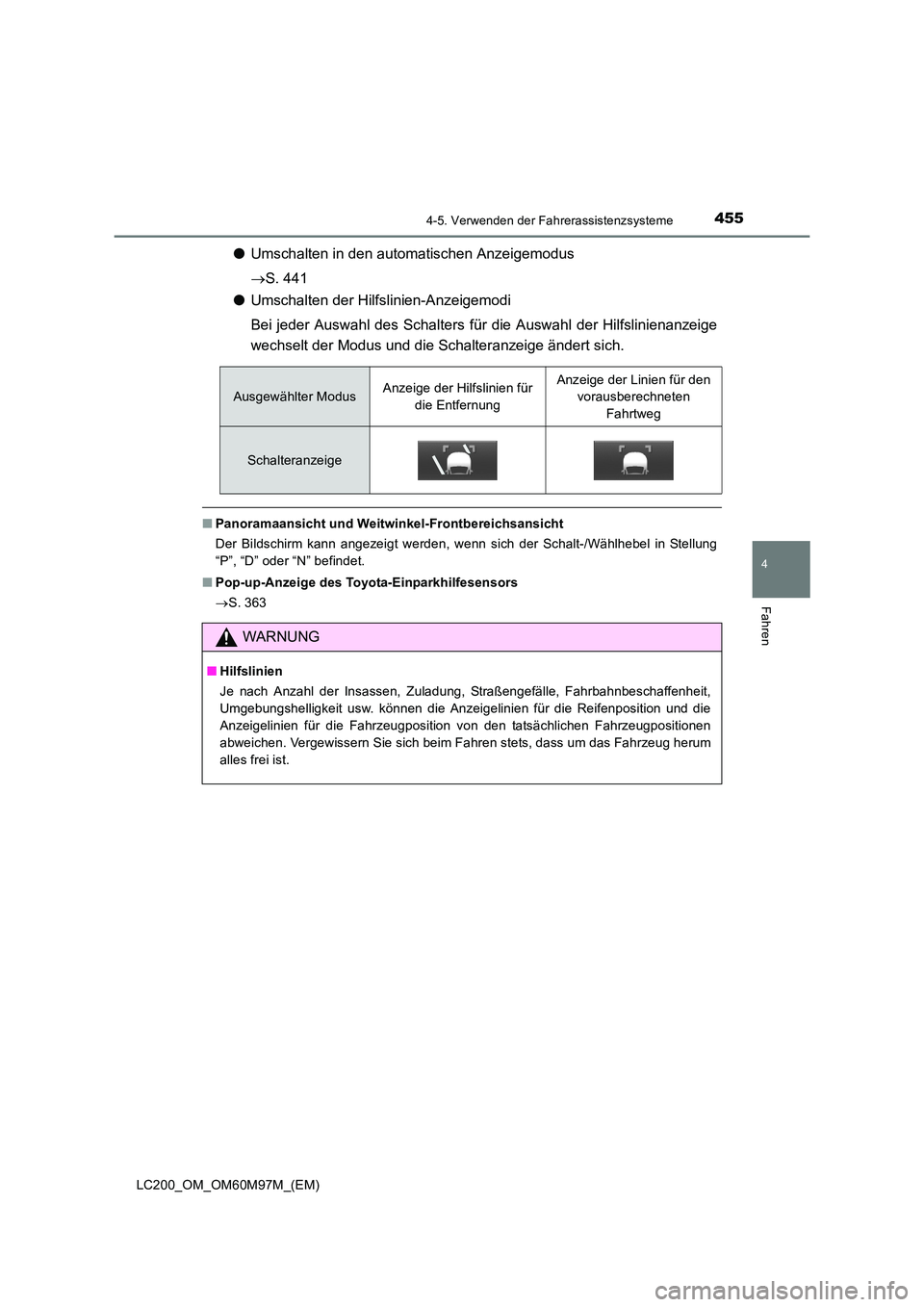

4554-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)
●Umschalten in den automatischen Anzeigemodus
→S. 441
● Umschalten der Hilfslinien-Anzeigemodi
Bei jeder Auswahl des Schalters für die Auswahl der Hilfslinienanzeige
wechselt der Modus und die Schalteranzeige ändert sich.
■Panoramaansicht und Weitwinkel-Frontbereichsansicht
Der Bildschirm kann angezeigt werden, wenn sich der Schalt-/Wählhebel in Stellung
“P”, “D” oder “N” befindet.
■ Pop-up-Anzeige des Toyota-Einparkhilfesensors
→S. 363
Ausgewählter ModusAnzeige der Hilfslinien für
die EntfernungAnzeige der Linien für den vorausberechneten
Fahrtweg
Schalteranzeige
WARNUNG
■Hilfslinien
Je nach Anzahl der Insassen, Zuladung, Straßengefälle, Fahrbahnbeschaffenheit,
Umgebungshelligkeit usw. können die Anzeigelinien für die Reifenposition und die
Anzeigelinien für die Fahrzeugposition von den tatsächlichen Fahrzeugpositionen
abweichen. Vergewissern Sie sich beim Fahren stets, dass um das Fahrzeug herum
alles frei ist.

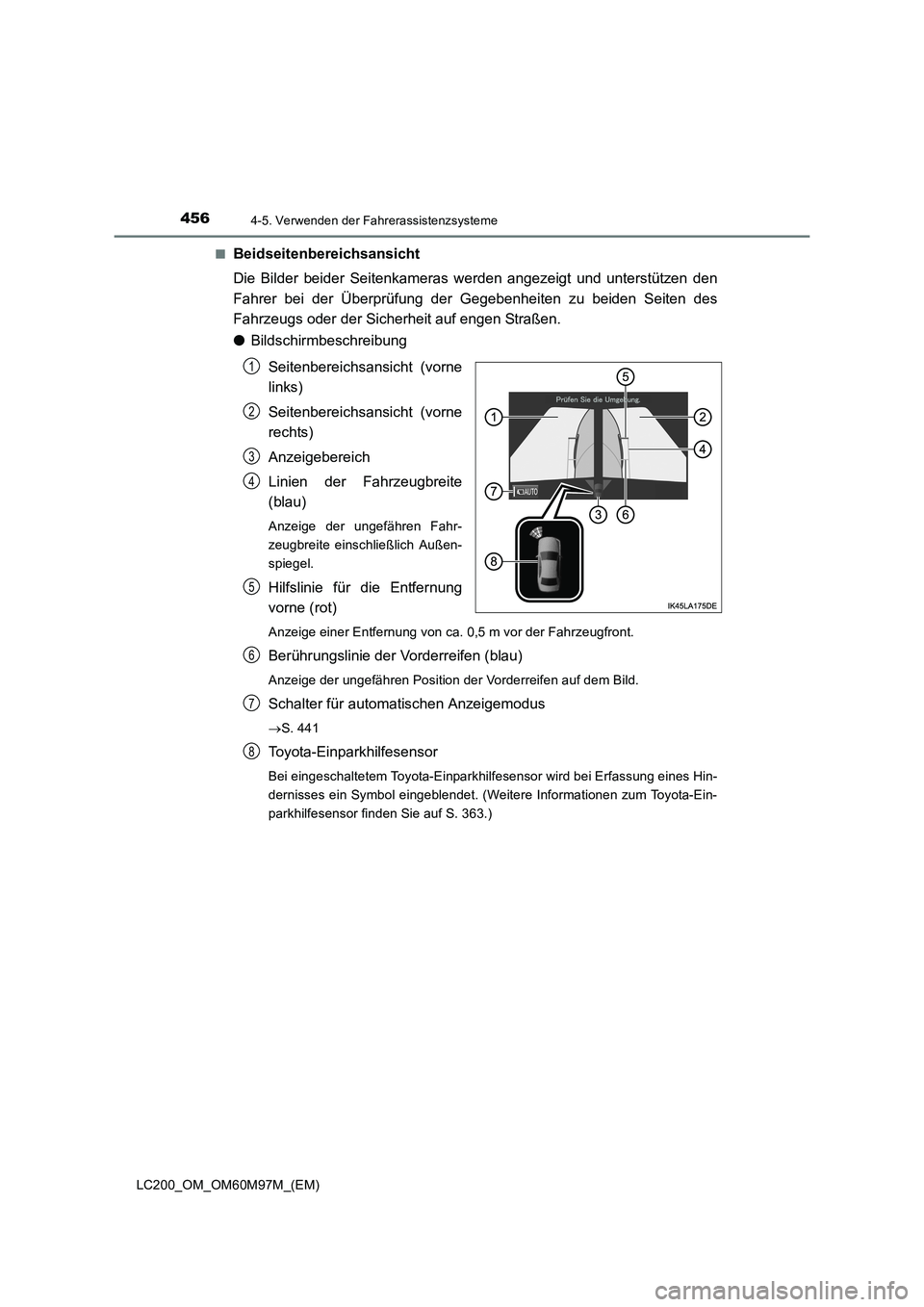

4564-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■
Beidseitenbereichsansicht
Die Bilder beider Seitenkameras
werden angezeigt und unterstützen den
Fahrer bei der Überprüfung der Gegebenheiten zu beiden Seiten des
Fahrzeugs oder der Sicherheit auf engen Straßen.
● Bildschirmbeschreibung
Seitenbereichsansicht (vorne
links)
Seitenbereichsansicht (vorne
rechts)
Anzeigebereich
Linien der Fahrzeugbreite
(blau)
Anzeige der ungefähren Fahr-
zeugbreite einschließlich Außen-
spiegel.
Hilfslinie für die Entfernung
vorne (rot)
Anzeige einer Entfernung von ca. 0,5 m vor der Fahrzeugfront.
Berührungslinie der Vorderreifen (blau)
Anzeige der ungefähren Position der Vorderreifen auf dem Bild.
Schalter für automatischen Anzeigemodus
→S. 441
Toyota-Einparkhilfesensor
Bei eingeschaltetem Toyota-Einparkhilfesensor wird bei Erfassung eines Hin-
dernisses ein Symbol eingeblendet. (Weitere Informationen zum Toyota-Ein-
parkhilfesensor finden Sie auf S. 363.)
1
2
3
4
5
6
7
8

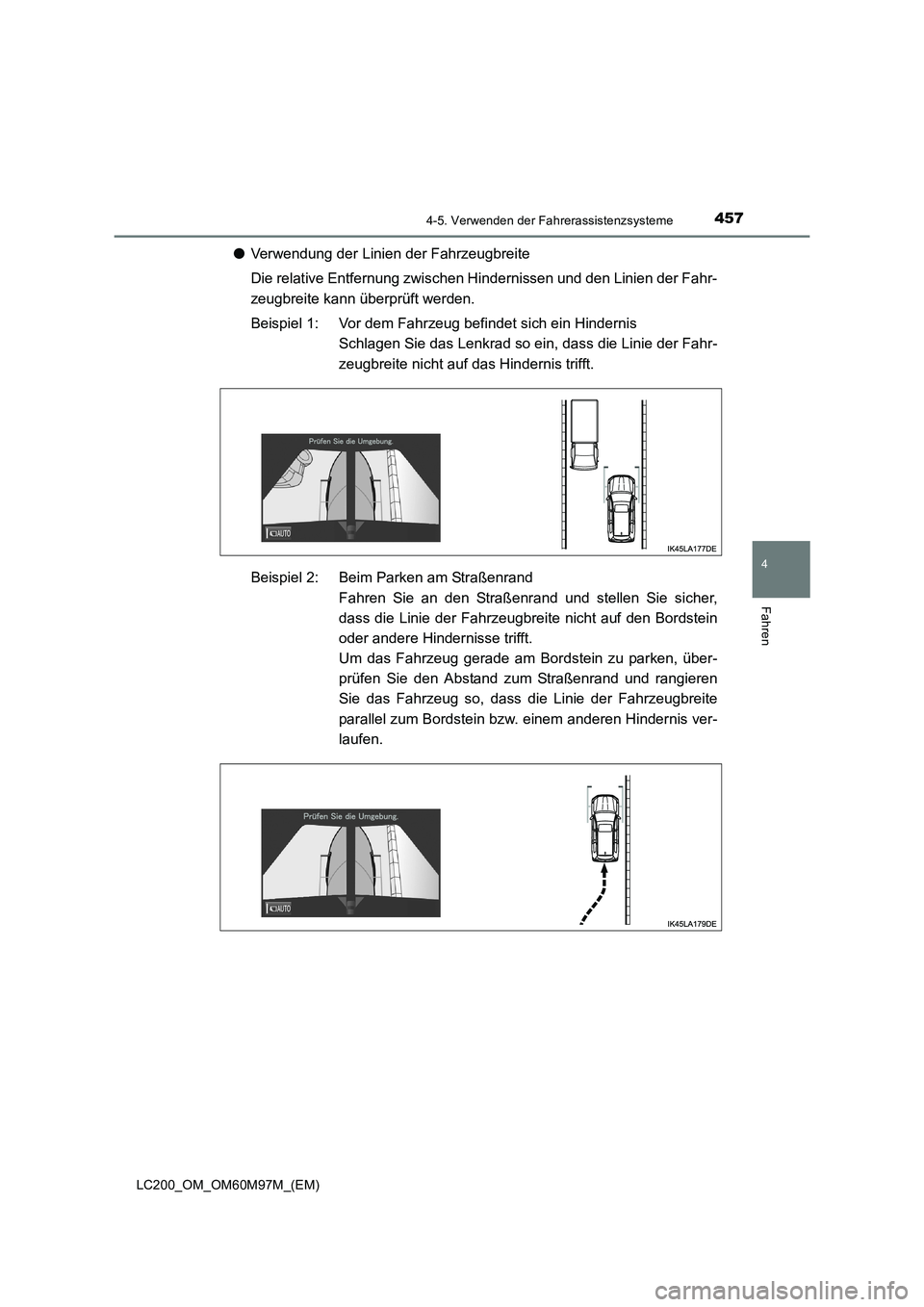

4574-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)
●Verwendung der Linien der Fahrzeugbreite
Die relative Entfernung zwischen Hindernissen und den Linien der Fahr-
zeugbreite kann überprüft werden.
Beispiel 1: Vor dem Fahrzeug befindet sich ein Hindernis
Schlagen Sie das Lenkrad so ein, dass die Linie der Fahr-
zeugbreite nicht auf das Hindernis trifft.
Beispiel 2: Beim Parken am Straßenrand Fahren Sie an den Straßenrand und stellen Sie sicher,
dass die Linie der Fahrzeugbreite nicht auf den Bordstein
oder andere Hindernisse trifft.
Um das Fahrzeug gerade am Bordstein zu parken, über-
prüfen Sie den Abstand zum Straßenrand und rangieren
Sie das Fahrzeug so, dass die Linie der Fahrzeugbreite
parallel zum Bordstein bzw. einem anderen Hindernis ver-
laufen.

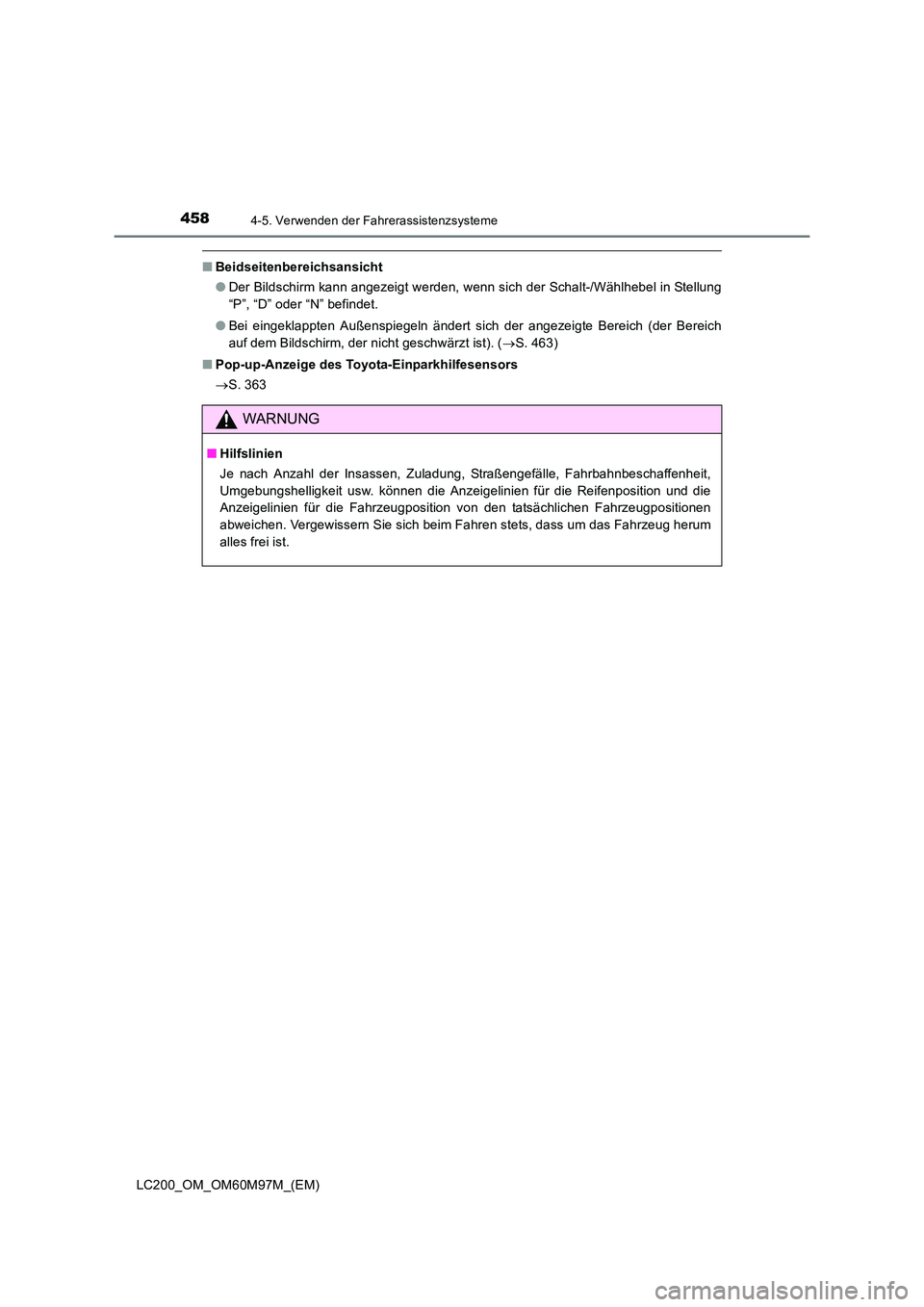

4584-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)
■Beidseitenbereichsansicht
●Der Bildschirm kann angezeigt werden, wenn sich der Schalt-/Wählhebel in Stellung
“P”, “D” oder “N” befindet.
● Bei eingeklappten Außenspiegeln ändert sich der angezeigte Bereich (der Bereich
auf dem Bildschirm, der nicht geschwärzt ist). ( →S. 463)
■ Pop-up-Anzeige des Toyota-Einparkhilfesensors
→S. 363
WARNUNG
■ Hilfslinien
Je nach Anzahl der Insassen, Zuladung, Straßengefälle, Fahrbahnbeschaffenheit,
Umgebungshelligkeit usw. können die Anzeigelinien für die Reifenposition und die
Anzeigelinien für die Fahrzeugposition von den tatsächlichen Fahrzeugpositionen
abweichen. Vergewissern Sie sich beim Fahren stets, dass um das Fahrzeug herum
alles frei ist.

4594-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)■
Panoramaansicht und Heckberei
chsansicht/Weitwinkel-Heckbe-
reichsansicht
• Panoramaansicht und Heckbereichsansicht:
Das Bild des Fahrzeugs von oben und das Bild der Heckkamera werden
gleichzeitig angezeigt und unterstüt zen den Fahrer bei der Überprüfung
der Sicherheit des Bereichs beim Einparken.
• Weitwinkel-Heckbereichsansicht:
Das Bild der Heckkamera in einem Bereich von etwa 180 ° wird ange-
zeigt und unterstützt den Fahrer bei der Überprüfung der Sicherheit des
Bereichs beim Zurücksetzen.
● Bildschirmbeschreibung
Schalter für die Auswahl der Hilfslinien
→ S. 455
Schalter für die Auswahl des Winkelmodus
Umschalten zwischen der Anzeige der Panoramaansicht und Heckbereichsansicht und
der Anzeige der Weitwinkel-Heckbereichsansicht bei jeder Auswahl des Schalters.
Panoramaansicht und Heckbereichsansicht
Heckbereichsansicht
Umschalten des Bildschirms auf die Anzeige der Weitwinkel-Heckbereichsansicht,
wenn Sie die Anzeige antippen.
Weitwinkel-Heckbereichsansicht
Umschalten des Bildschirms auf die Anzeige der Panoramaansicht und Heckbe-
reichsansicht, wenn Sie die Anzeige antippen.
Toyota-Einparkhilfesensor
Bei eingeschaltetem Toyota-Einparkhilfesensor wird bei Erfassung eines Hindernis-
ses ein Symbol eingeblendet. (Weitere Informationen zum Toyota-Einparkhilfesen-
sor finden Sie auf S. 363.)
XPanoramaansicht und Heckbe-
reichsansichtXWeitwinkel-Heckbereichsansicht
1
2
3
4
5
6

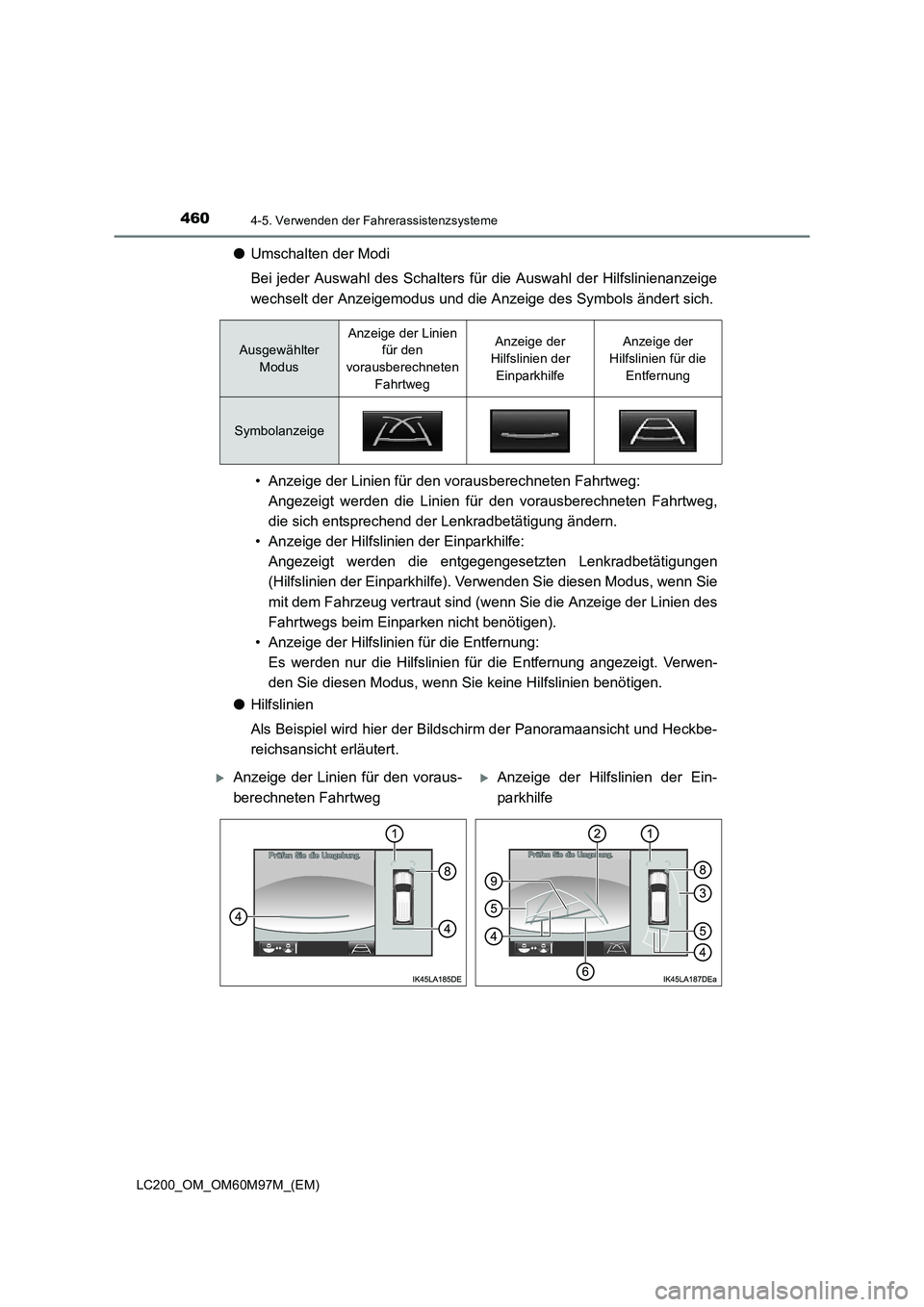

4604-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)
●Umschalten der Modi
Bei jeder Auswahl des Schalters für die Auswahl der Hilfslinienanzeige
wechselt der Anzeigemodus und die Anzeige des Symbols ändert sich.
• Anzeige der Linien für den vorausberechneten Fahrtweg: Angezeigt werden die Linien für den vorausberechneten Fahrtweg,
die sich entsprechend der Lenkradbetätigung ändern.
• Anzeige der Hilfslinien der Einparkhilfe: Angezeigt werden die entgegengesetzten Lenkradbetätigungen
(Hilfslinien der Einparkhilfe). Verwenden Sie diesen Modus, wenn Sie
mit dem Fahrzeug vertraut sind (wenn Sie die Anzeige der Linien des
Fahrtwegs beim Einparken nicht benötigen).
• Anzeige der Hilfslinien für die Entfernung:
Es werden nur die Hilfslinien für die Entfernung angezeigt. Verwen-
den Sie diesen Modus, wenn Sie keine Hilfslinien benötigen.
● Hilfslinien
Als Beispiel wird hier der Bildschirm der Panoramaansicht und Heckbe-
reichsansicht erläutert.
Ausgewählter
Modus
Anzeige der Linien für den
vorausberechneten FahrtwegAnzeige der
Hilfslinien der EinparkhilfeAnzeige der
Hilfslinien für die Entfernung
Symbolanzeige
XAnzeige der Linien für den voraus-
berechneten FahrtwegXAnzeige der Hilfslinien der Ein-
parkhilfe
