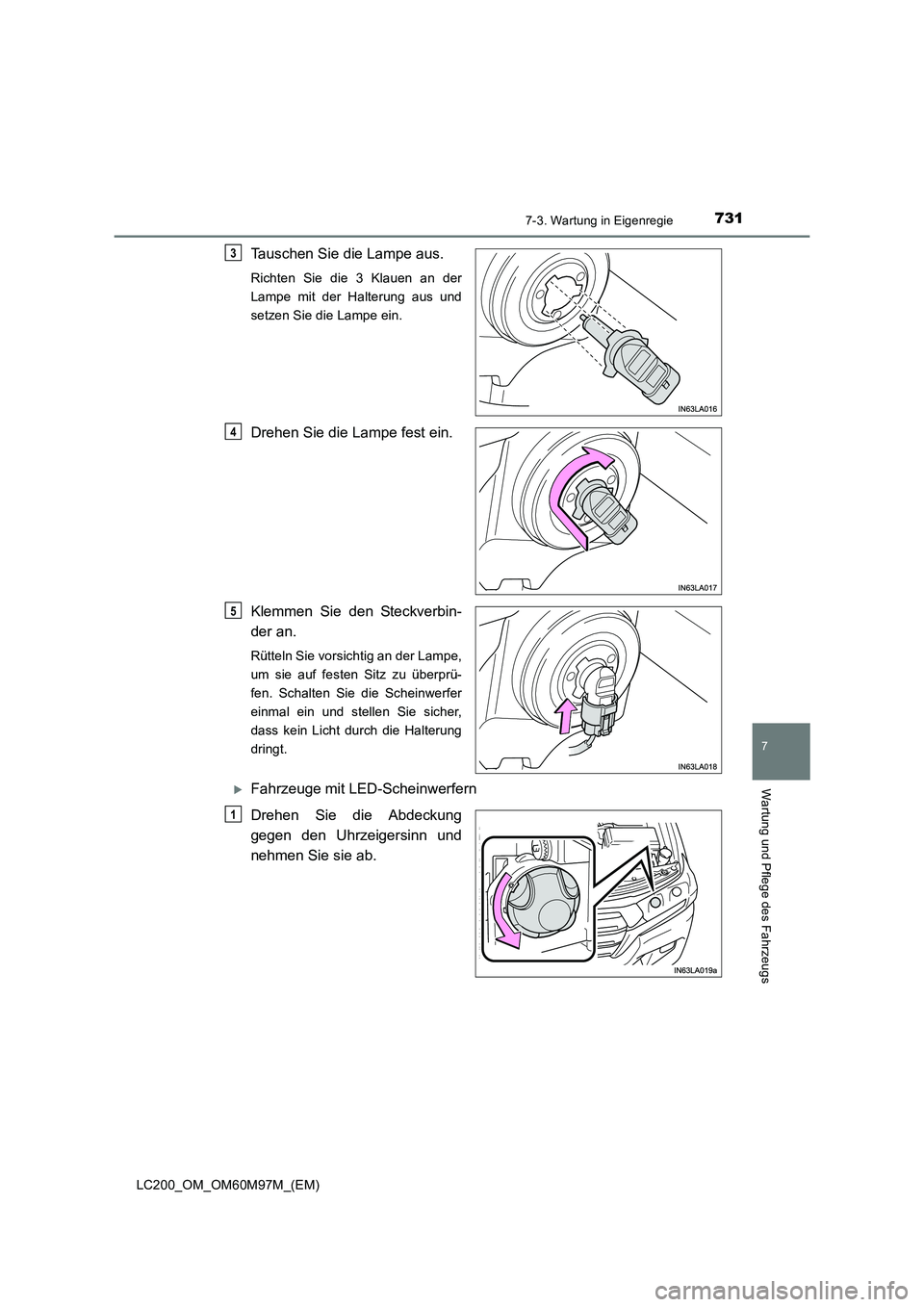

7317-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
Tauschen Sie die Lampe aus.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampe fest ein.
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie vorsichtig an der Lampe,
um sie auf festen Sitz zu überprü-
fen. Schalten Sie die Scheinwerfer
einmal ein und stellen Sie sicher,
dass kein Licht durch die Halterung
dringt.
XFahrzeuge mit LED-Scheinwerfern
Drehen Sie die Abdeckung
gegen den Uhrzeigersinn und
nehmen Sie sie ab.
3
4
5
1

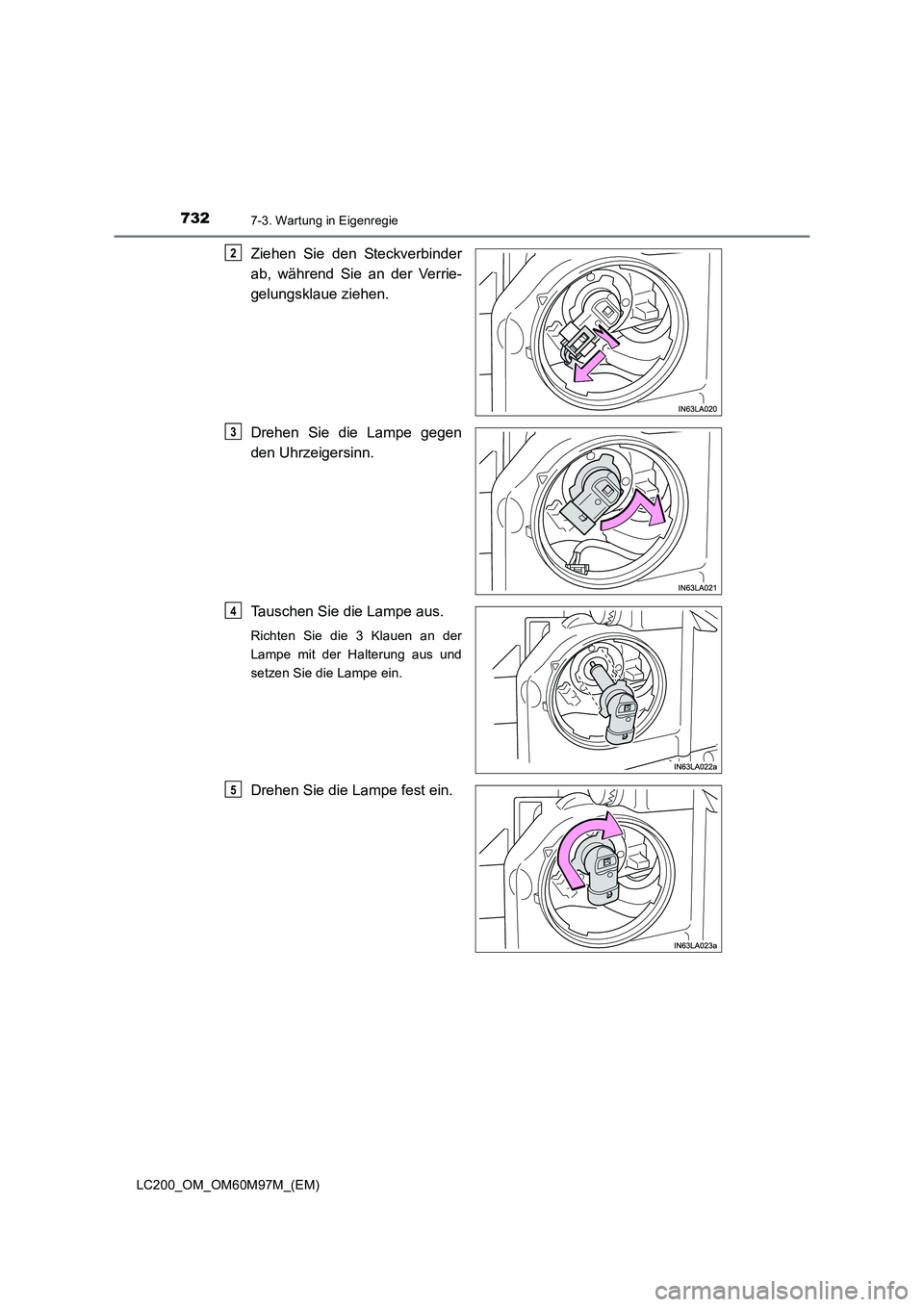

7327-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
Ziehen Sie den Steckverbinder
ab, während Sie an der Verrie-
gelungsklaue ziehen.
Drehen Sie die Lampe gegen
den Uhrzeigersinn.
Tauschen Sie die Lampe aus.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampe fest ein.
2
3
4
5

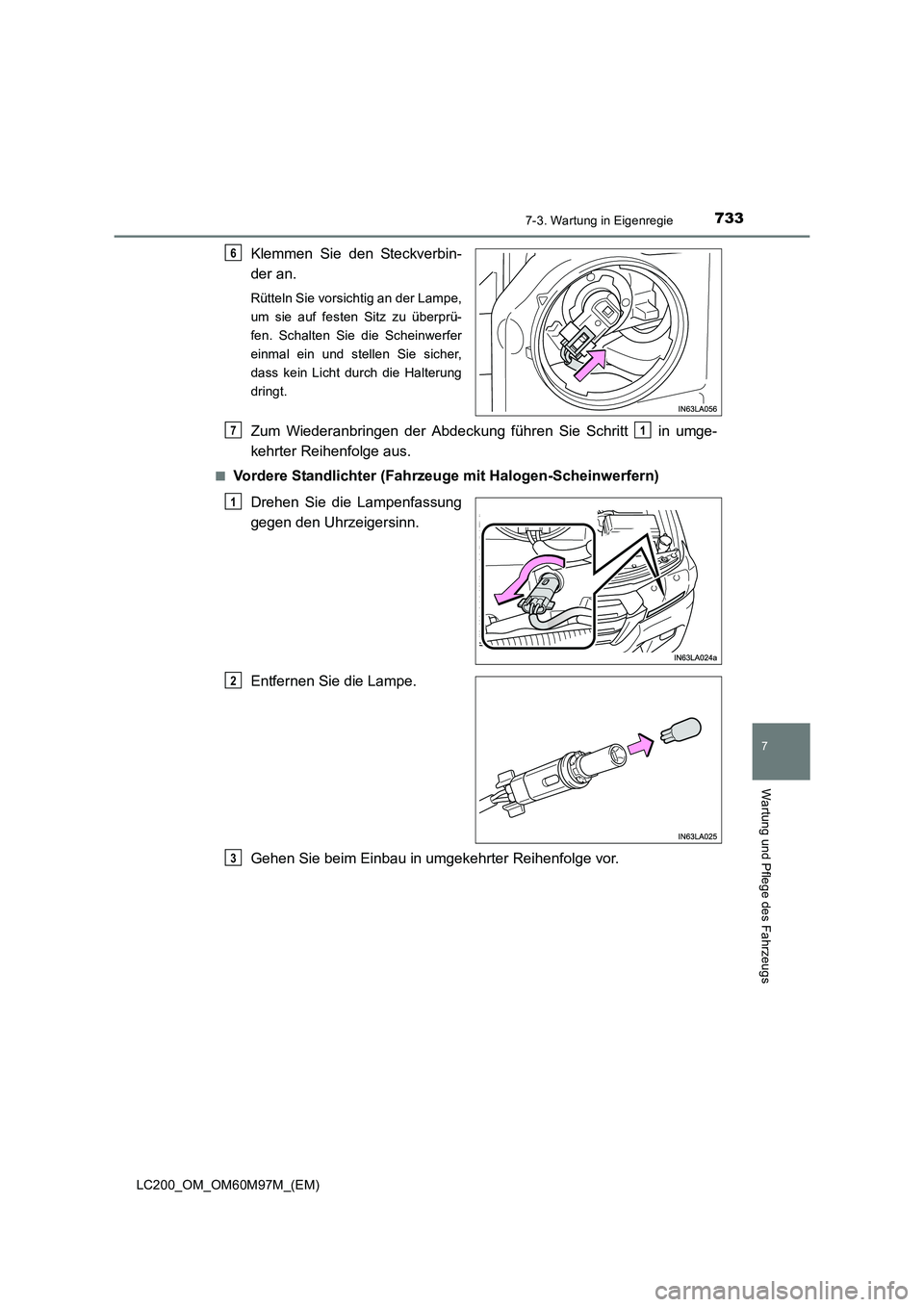

7337-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie vorsichtig an der Lampe,
um sie auf festen Sitz zu überprü-
fen. Schalten Sie die Scheinwerfer
einmal ein und stellen Sie sicher,
dass kein Licht durch die Halterung
dringt.
Zum Wiederanbringen der Abdeckung führen Sie Schritt in umge-
kehrter Reihenfolge aus.
■Vordere Standlichter (Fahrzeuge mit Halogen-Scheinwerfern)Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
6
71
1
2
3

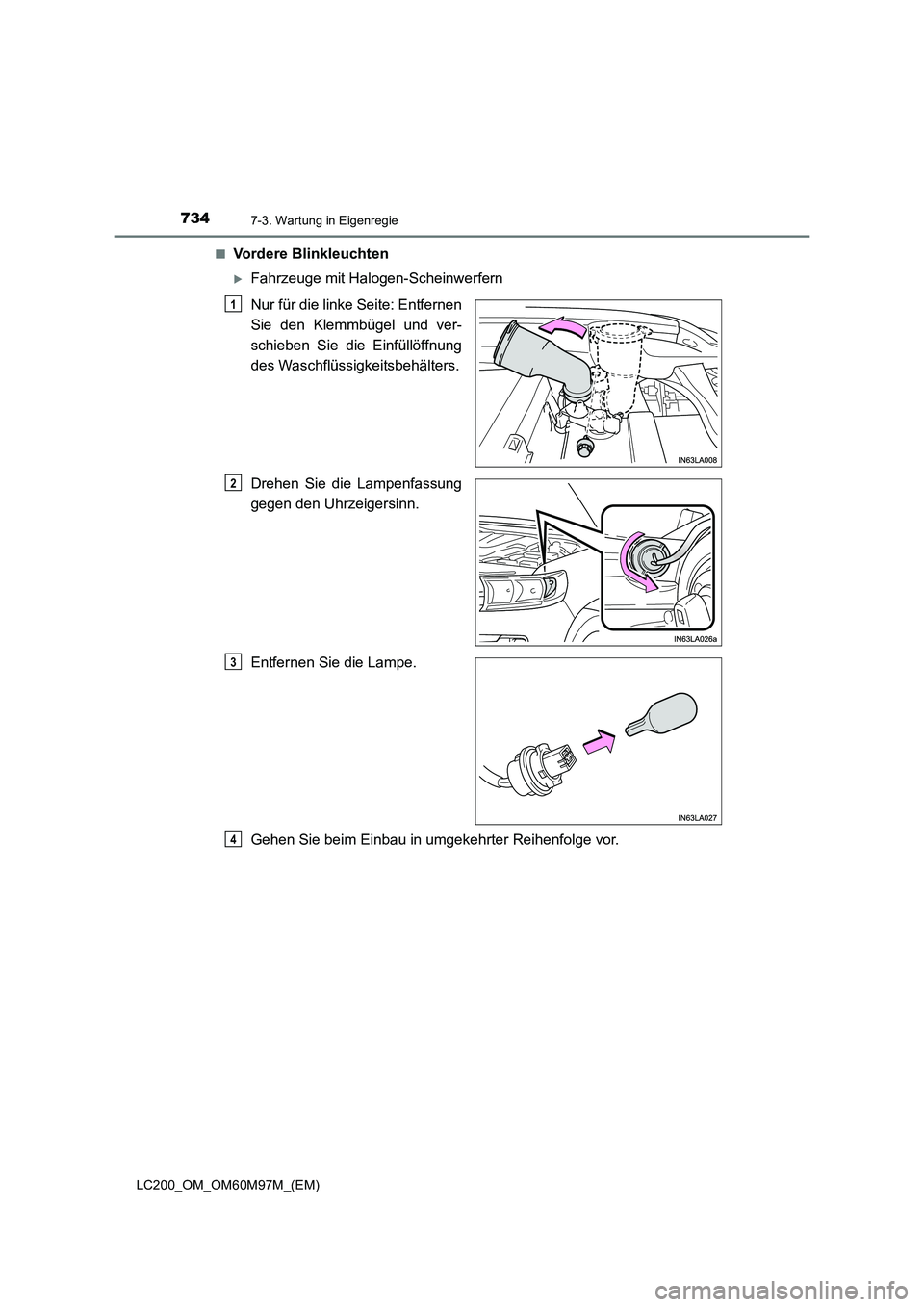

7347-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)■
Vordere Blinkleuchten
XFahrzeuge mit Halogen-Scheinwerfern
Nur für die linke Seite: Entfernen
Sie den Klemmbügel und ver-
schieben Sie die Einfüllöffnung
des Waschflüssigkeitsbehälters.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4

7357-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
XFahrzeuge mit LED-Scheinwerfern
Nur für die linke Seite: Entfernen
Sie den Befestigungsclip und
schieben Sie die Einfüllöffnung
des Waschflüssigkeitsbehälters
zur Seite.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4
5

7367-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)■
Rückfahrscheinwerfer
Öffnen Sie die Heckklappe und
entfernen Sie die Muttern und
die Leuchten-Baugruppe.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Entfernen Sie die Abdeckung.
1
2
3

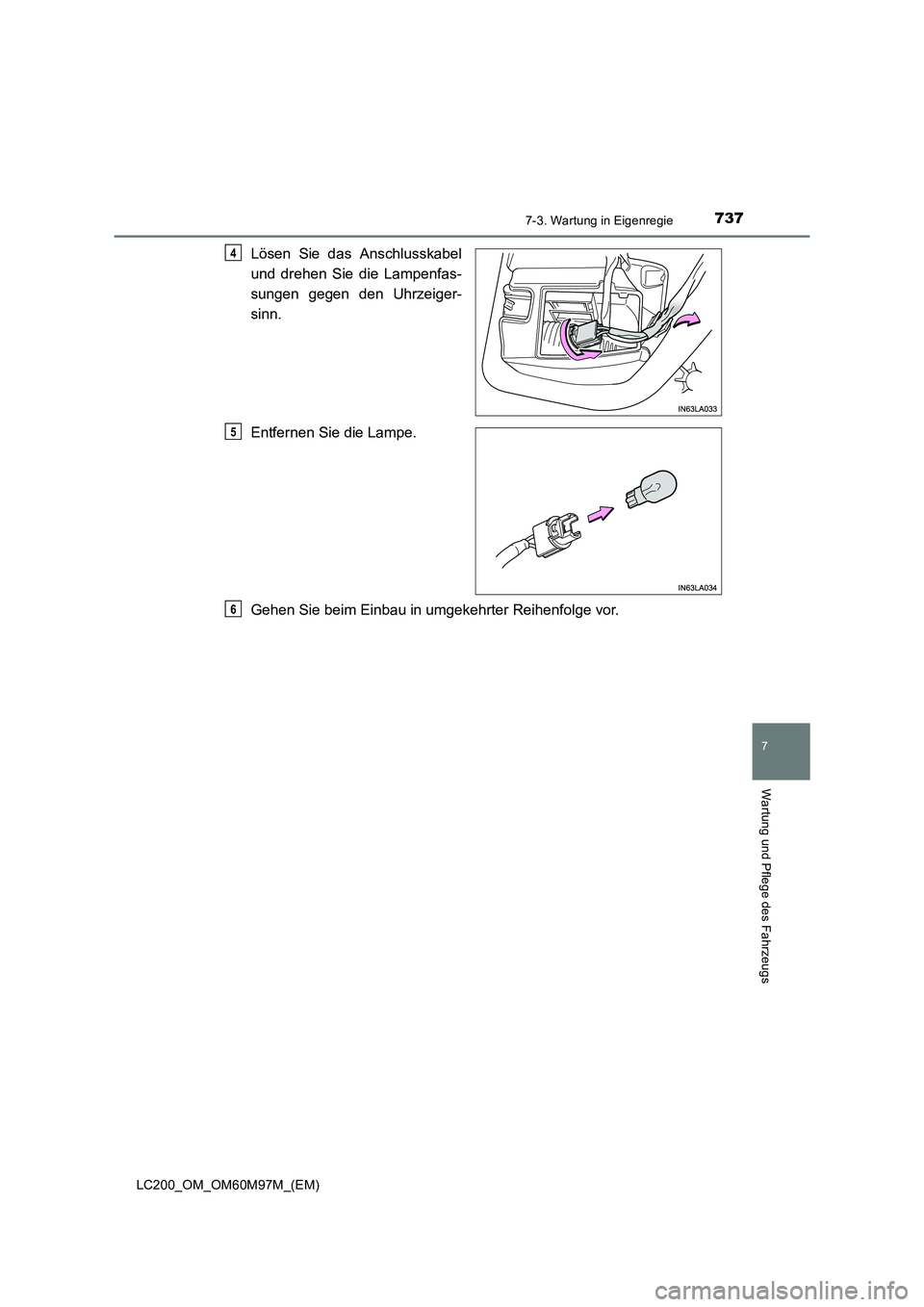

7377-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
Lösen Sie das Anschlusskabel
und drehen Sie die Lampenfas-
sungen gegen den Uhrzeiger-
sinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.4
5
6

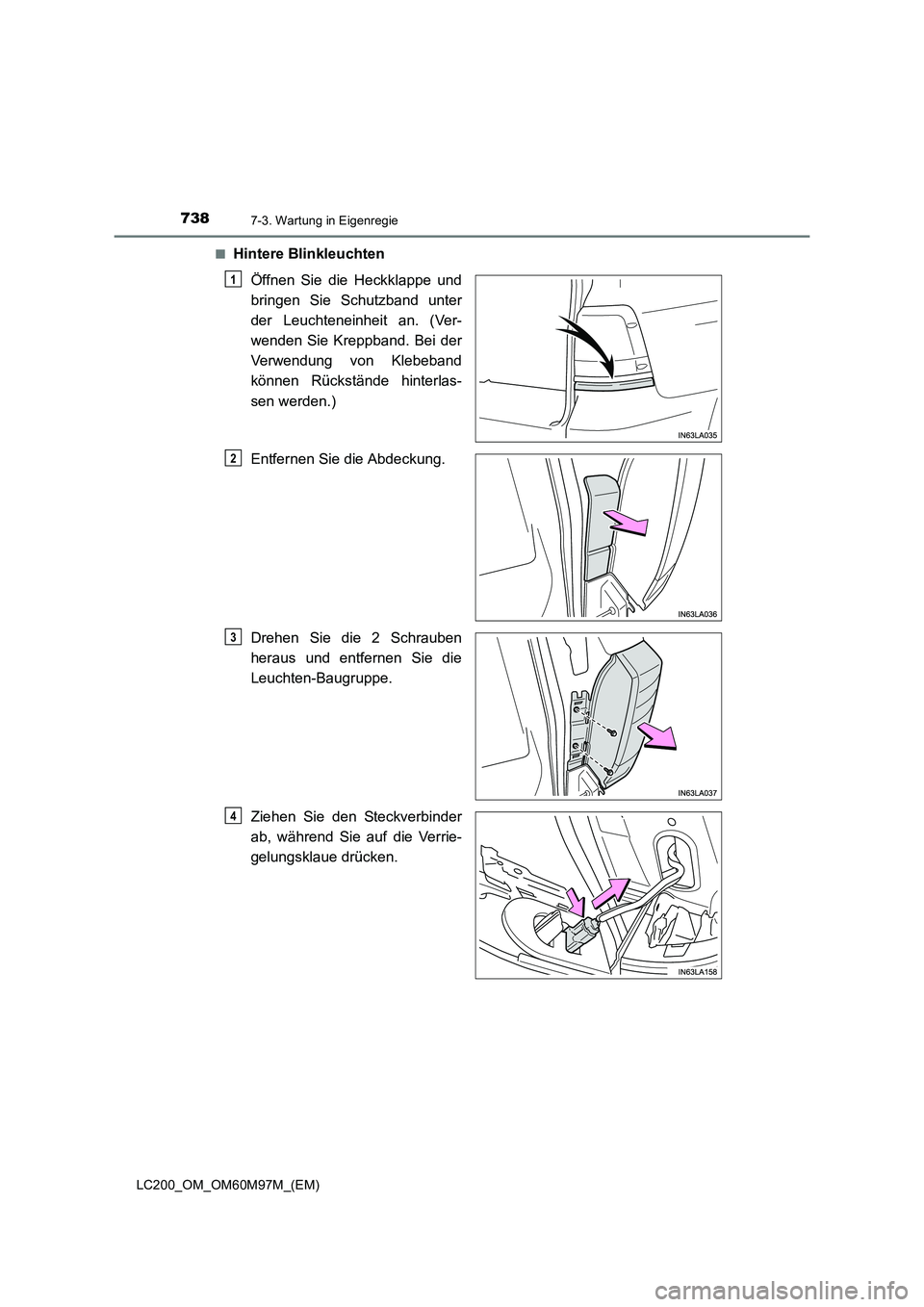

7387-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)■
Hintere Blinkleuchten
Öffnen Sie die Heckklappe und
bringen Sie Schutzband unter
der Leuchteneinheit an. (Ver-
wenden Sie Kreppband. Bei der
Verwendung von Klebeband
können Rückstände hinterlas-
sen werden.)
Entfernen Sie die Abdeckung.
Drehen Sie die 2 Schrauben
heraus und entfernen Sie die
Leuchten-Baugruppe.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
1
2
3
4

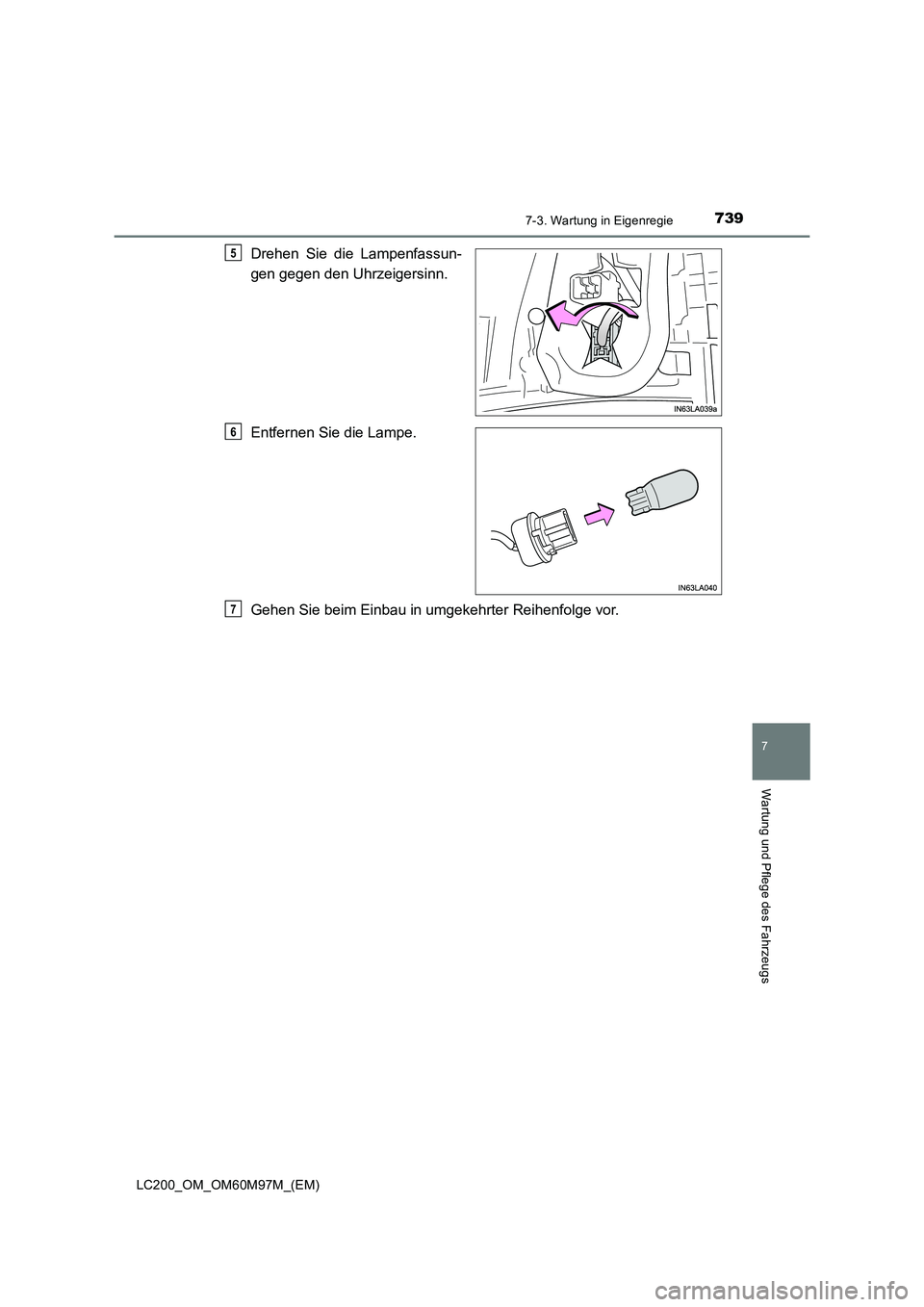

7397-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
Drehen Sie die Lampenfassun-
gen gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.5
6
7

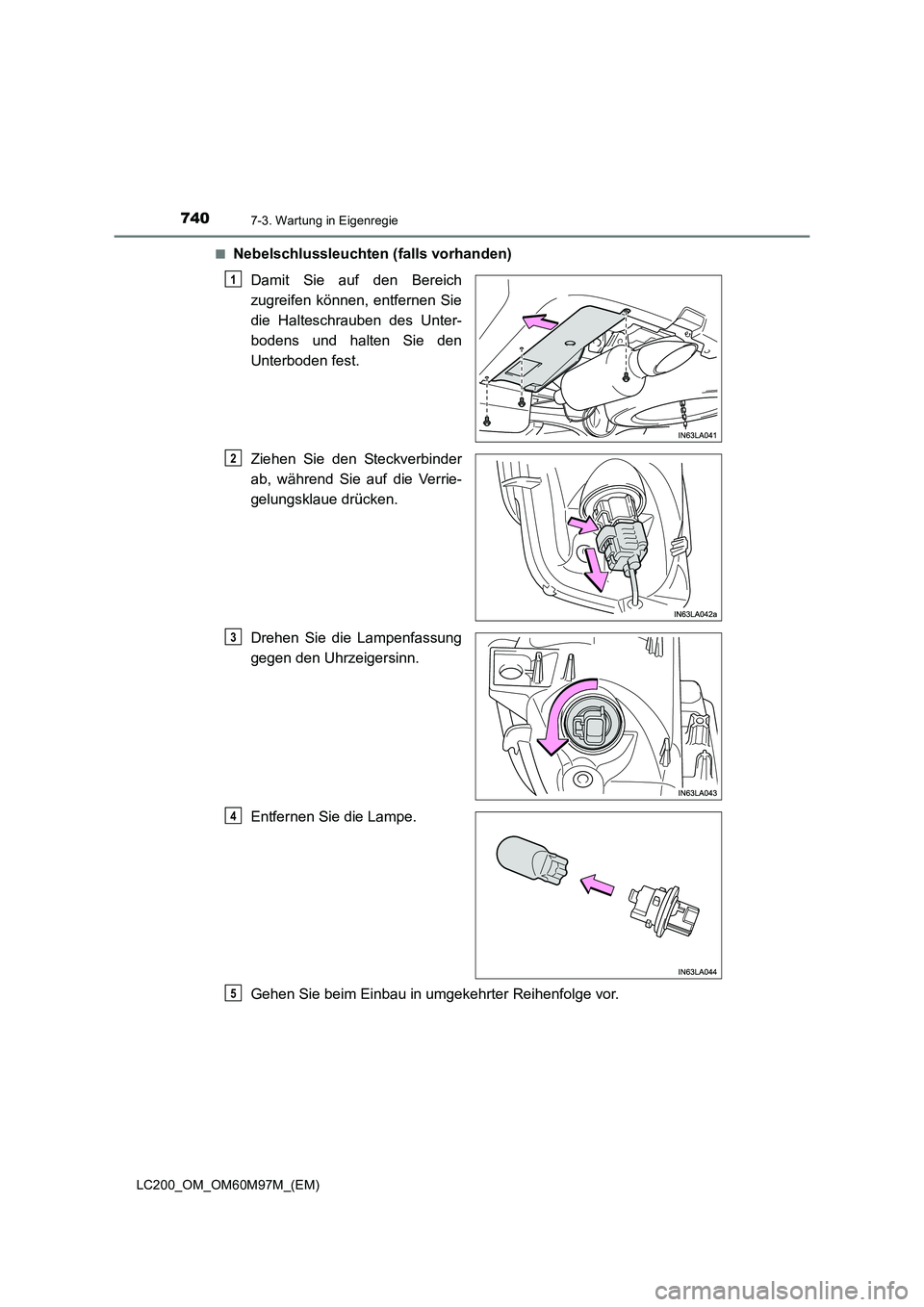

7407-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)■
Nebelschlussleuchten (falls vorhanden)
Damit Sie auf den Bereich
zugreifen können, entfernen Sie
die Halteschrauben des Unter-
bodens und halten Sie den
Unterboden fest.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4
5
