TOYOTA MIRAI 2020 Betriebsanleitungen (in German)

421
7
MIRAI Owners Manual_Europe_M62037_de
7-3. Wartung in Eigenregie
Wartung und Pflege

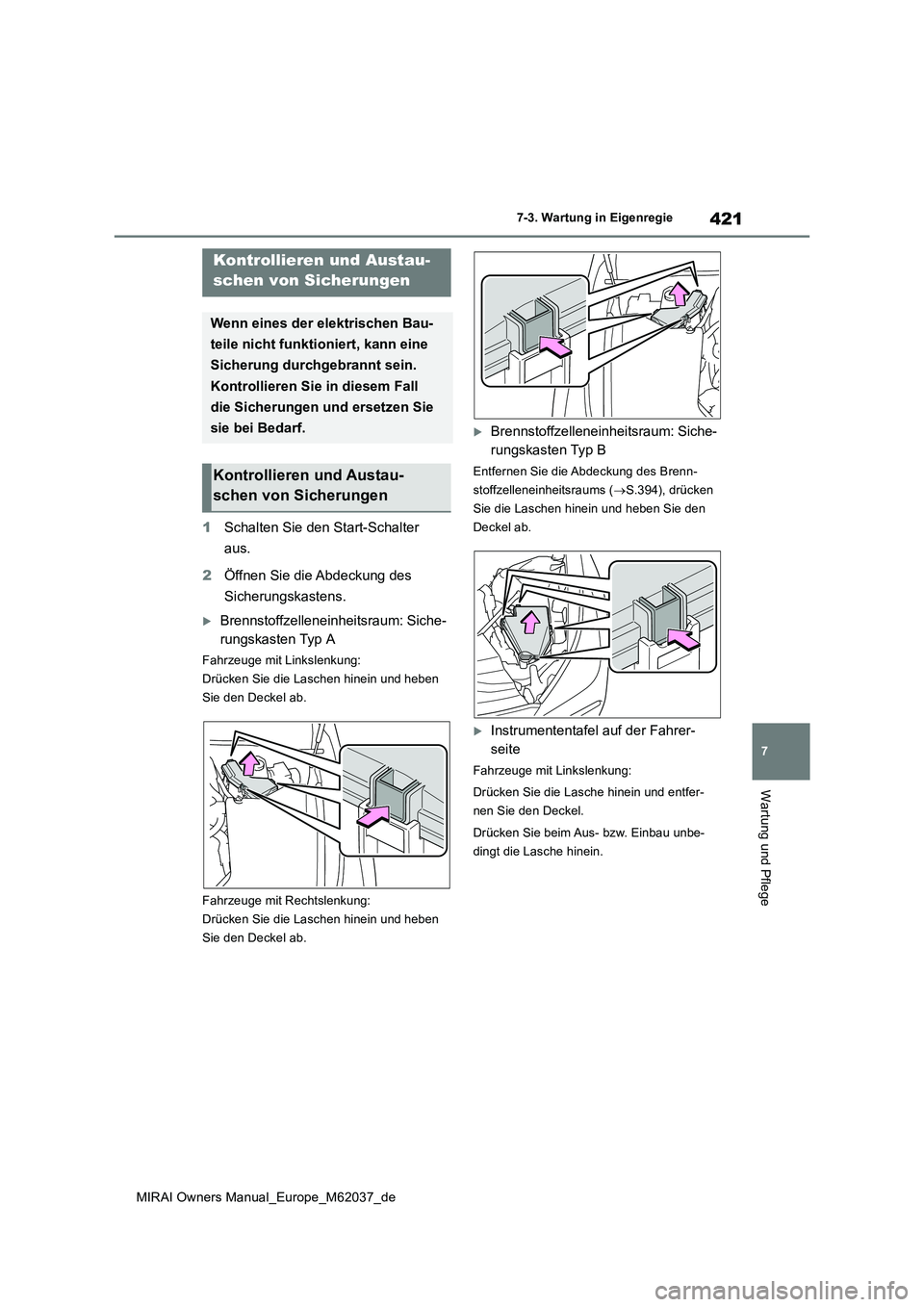

1Schalten Sie den Start-Schalter
aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Brennstoffzelleneinheitsraum: Siche-
rungskasten Typ A
Fahrzeuge mit Linkslenkung:
Drücken Sie die Laschen hinein und heben
Sie den Deckel ab.
Fahrzeuge mit Rechtslenkung:
Drücken Sie die Laschen hinein und heben
Sie den Deckel ab.
Brennstoffzelleneinheitsraum: Siche-
rungskasten Typ B
Entfernen Sie die Abdeckung des Brenn-
stoffzelleneinheitsraums ( S.394), drücken
Sie die Laschen hinein und heben Sie den
Deckel ab.
Instrumententafel auf der Fahrer-
seite
Fahrzeuge mit Linkslenkung:
Drücken Sie die Lasche hinein und entfer-
nen Sie den Deckel.
Drücken Sie beim Aus- bzw. Einbau unbe-
dingt die Lasche hinein.
Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austau-
schen von Sicherungen

422
MIRAI Owners Manual_Europe_M62037_de
7-3. Wartung in Eigenregie

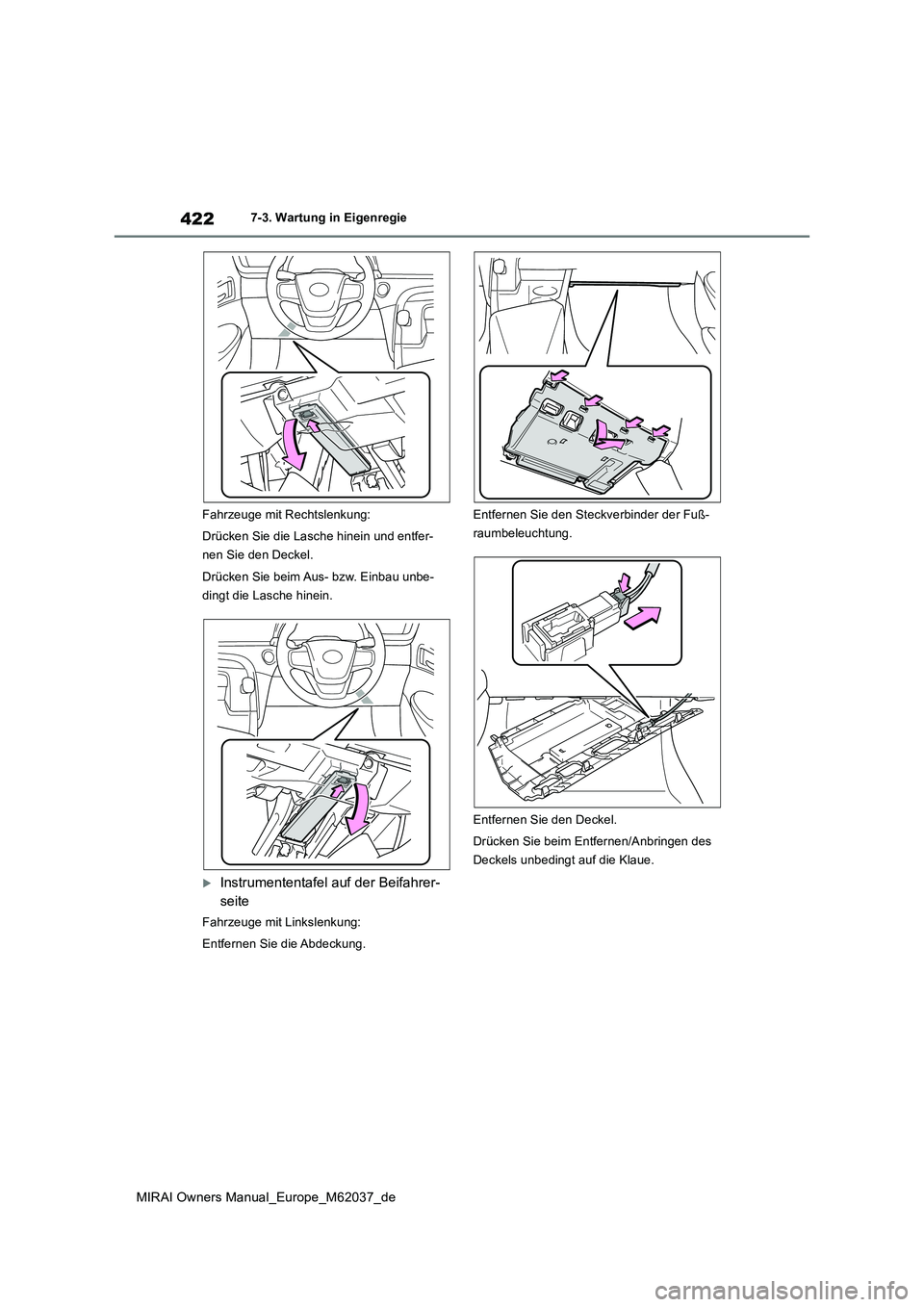

Fahrzeuge mit Rechtslenkung:
Drücken Sie die Lasche hinein und entfer-
nen Sie den Deckel.
Drücken Sie beim Aus- bzw. Einbau unbe-
dingt die Lasche hinein.
Instrumententafel auf der Beifahrer-
seite
Fahrzeuge mit Linkslenkung:
Entfernen Sie die Abdeckung.
Entfernen Sie den Steckverbinder der Fuß-
raumbeleuchtung.
Entfernen Sie den Deckel.
Drücken Sie beim En tfernen/Anbringen des
Deckels unbedingt auf die Klaue.

423
7
MIRAI Owners Manual_Europe_M62037_de
7-3. Wartung in Eigenregie
Wartung und Pflege

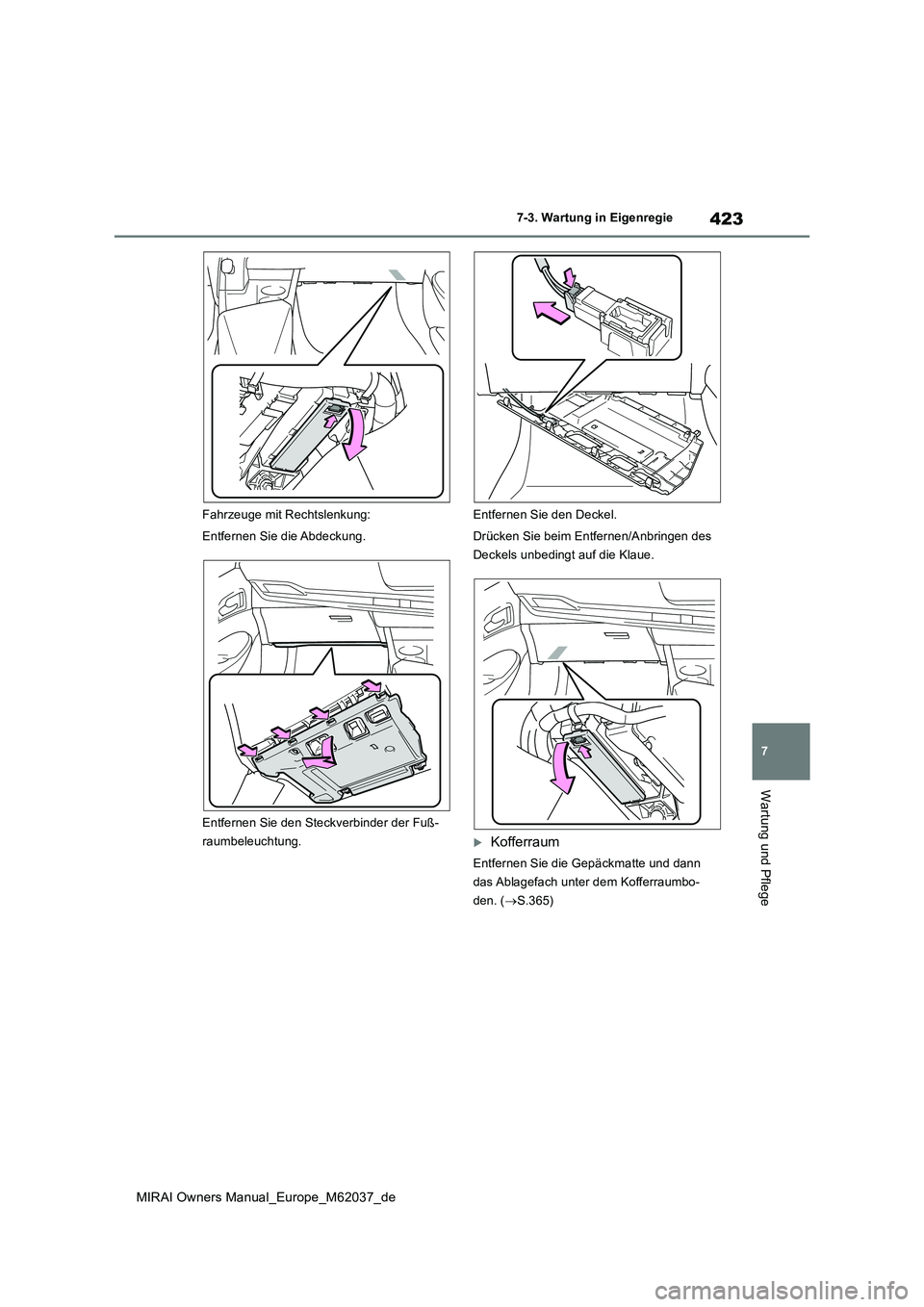

Fahrzeuge mit Rechtslenkung:
Entfernen Sie die Abdeckung.
Entfernen Sie den Steckverbinder der Fuß-
raumbeleuchtung.
Entfernen Sie den Deckel.
Drücken Sie beim En tfernen/Anbringen des
Deckels unbedingt auf die Klaue.
Kofferraum
Entfernen Sie die Gepäckmatte und dann
das Ablagefach unter dem Kofferraumbo-
den. ( S.365)

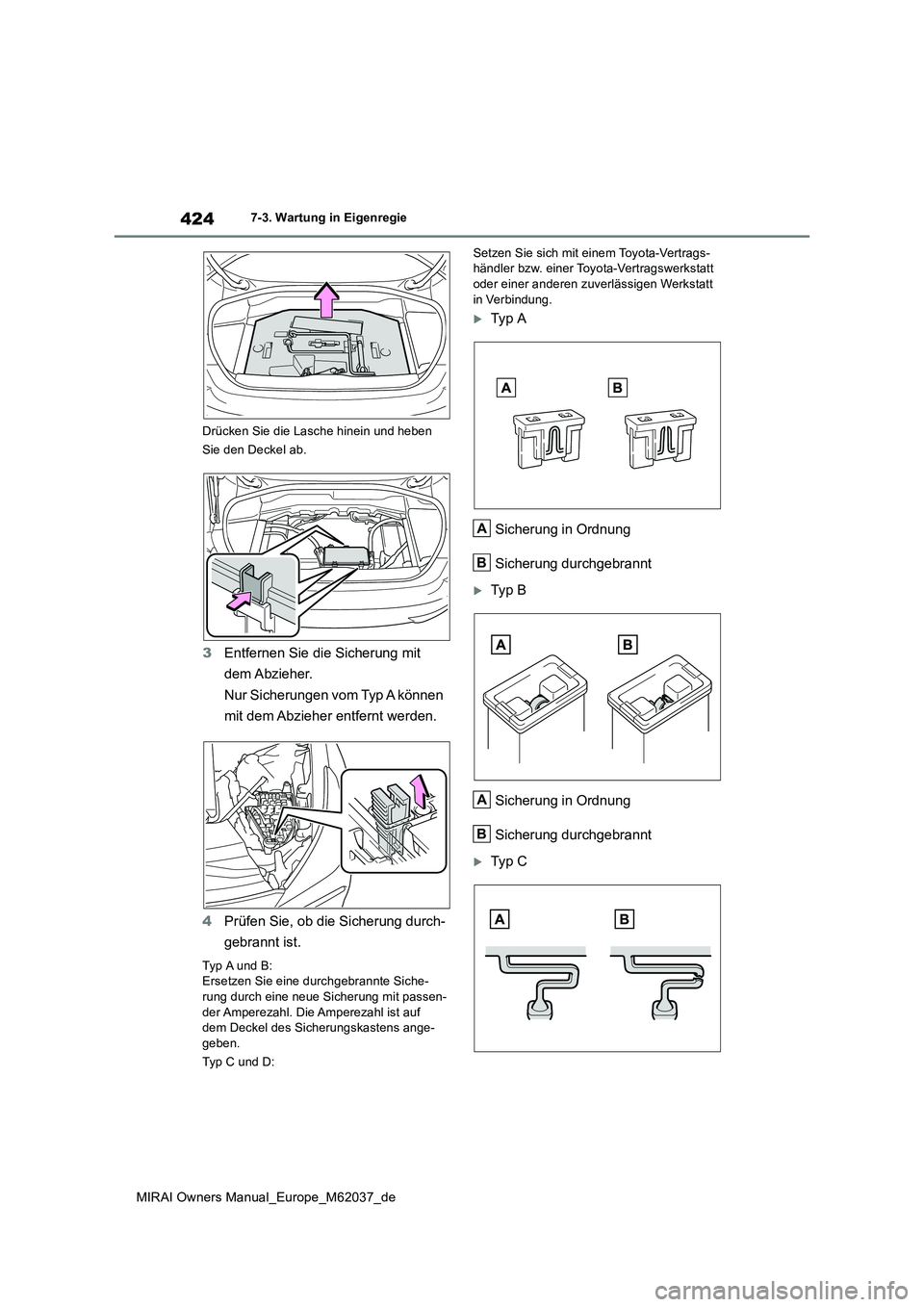

424
MIRAI Owners Manual_Europe_M62037_de
7-3. Wartung in Eigenregie
Drücken Sie die Lasche hinein und heben
Sie den Deckel ab.
3 Entfernen Sie die Sicherung mit
dem Abzieher.
Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Typ A und B: Ersetzen Sie eine durchgebrannte Siche-
rung durch eine neue Sicherung mit passen- der Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskastens ange-
geben.
Typ C und D:
Setzen Sie sich mit einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
Typ A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
Sicherung in Ordnung
Sicherung durchgebrannt
Typ C
A
B
A
B

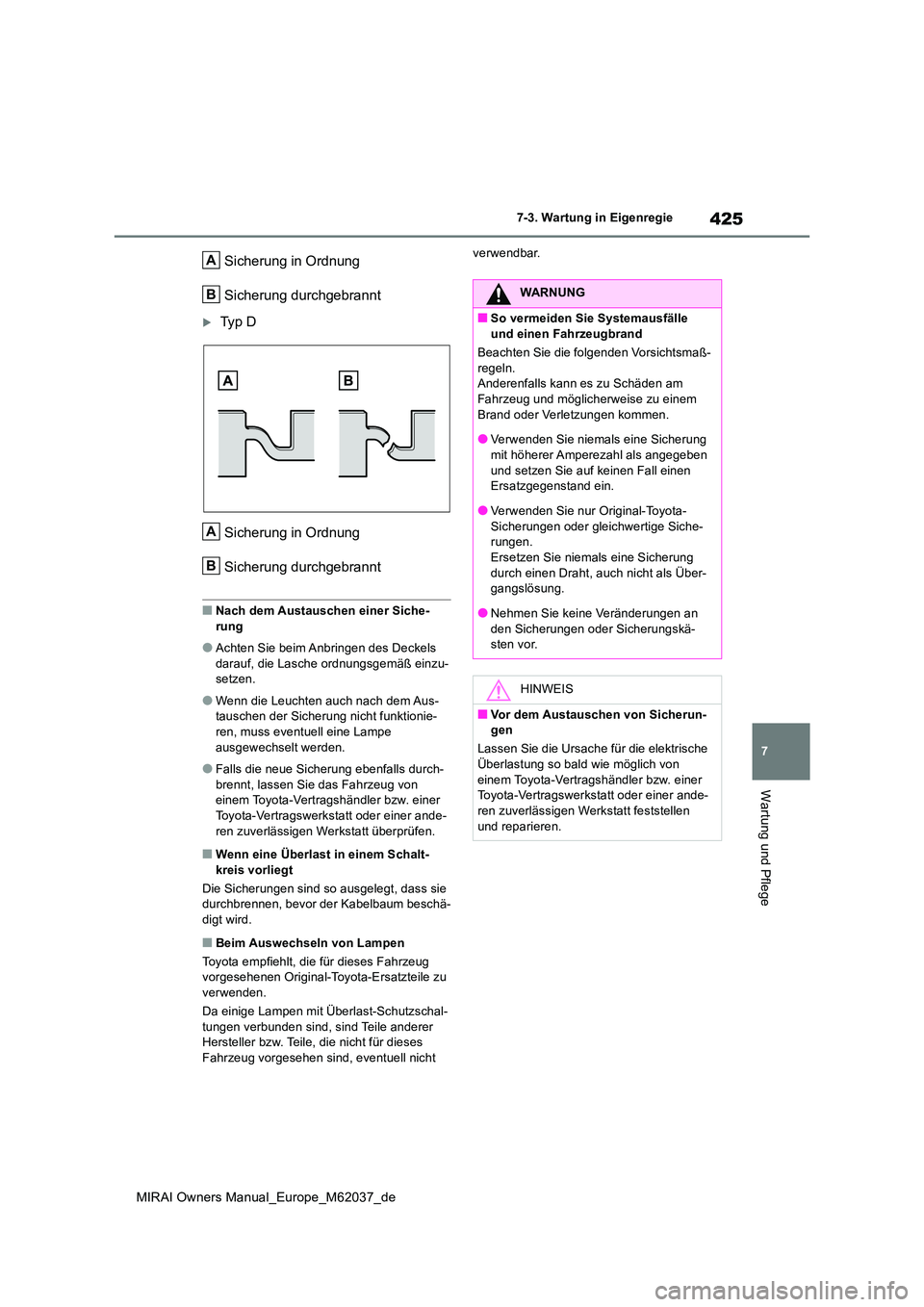

425
7
MIRAI Owners Manual_Europe_M62037_de
7-3. Wartung in Eigenregie
Wartung und Pflege
Sicherung in Ordnung
Sicherung durchgebrannt
Ty p D
Sicherung in Ordnung
Sicherung durchgebrannt
■Nach dem Austauschen einer Siche-
rung
●Achten Sie beim Anbringen des Deckels
darauf, die Lasche ordnungsgemäß einzu- setzen.
●Wenn die Leuchten auch nach dem Aus-tauschen der Sicherung nicht funktionie-ren, muss eventuell eine Lampe
ausgewechselt werden.
●Falls die neue Sicherung ebenfalls durch-
brennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
■Wenn eine Überlast in einem Schalt- kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor de r Kabelbaum beschä-
digt wird.
■Beim Auswechseln von Lampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original-Toyota-Ersatzteile zu verwenden.
Da einige Lampen mit Überlast-Schutzschal-
tungen verbunden sind, sind Teile anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht
verwendbar.A
B
A
B
WARNUNG
■So vermeiden Sie Systemausfälle und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem
Brand oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl als angegeben
und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Toyota-
Sicherungen oder gleichwertige Siche- rungen.Ersetzen Sie niemals eine Sicherung
durch einen Draht, auch nicht als Über- gangslösung.
●Nehmen Sie keine Veränderungen an
den Sicherungen oder Sicherungskä- sten vor.
HINWEIS
■Vor dem Austauschen von Sicherun-gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt feststellen
und reparieren.

426
MIRAI Owners Manual_Europe_M62037_de
7-3. Wartung in Eigenregie

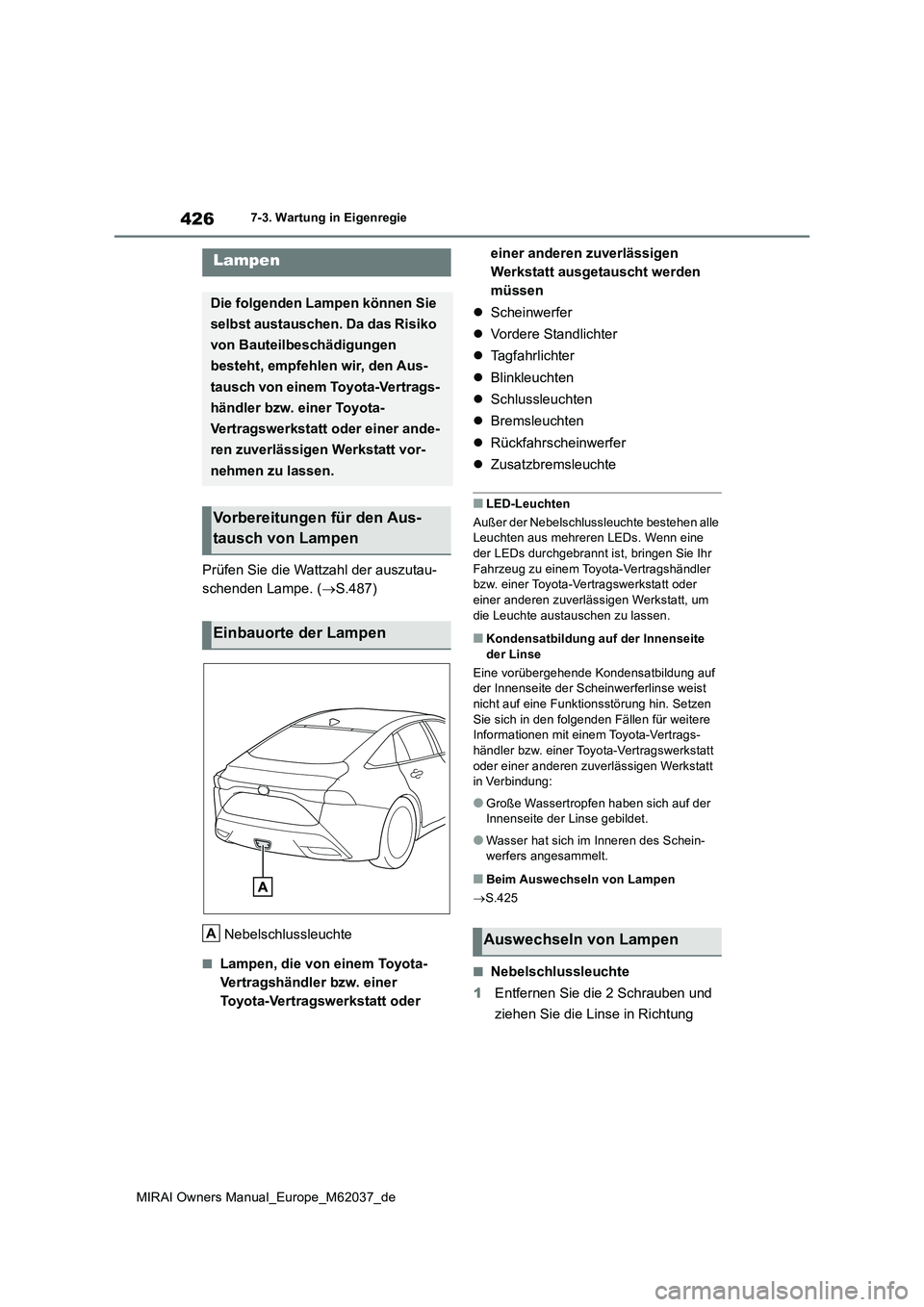

Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.487)
Nebelschlussleuchte
■Lampen, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Vordere Standlichter
 Tagfahrlichter
 Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Rückfahrscheinwerfer
 Zusatzbremsleuchte
■LED-Leuchten
Außer der Nebelschlussleuchte bestehen alle Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um
die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist
nicht auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für weitere Informationen mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen haben sich auf der Innenseite der Linse gebildet.
●Wasser hat sich im Inneren des Schein-werfers angesammelt.
■Beim Auswechseln von Lampen
 S.425
■Nebelschlussleuchte
1 Entfernen Sie die 2 Schrauben und
ziehen Sie die Linse in Richtung
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauorte der Lampen
AAuswechseln von Lampen

427
7
MIRAI Owners Manual_Europe_M62037_de
7-3. Wartung in Eigenregie
Wartung und Pflege

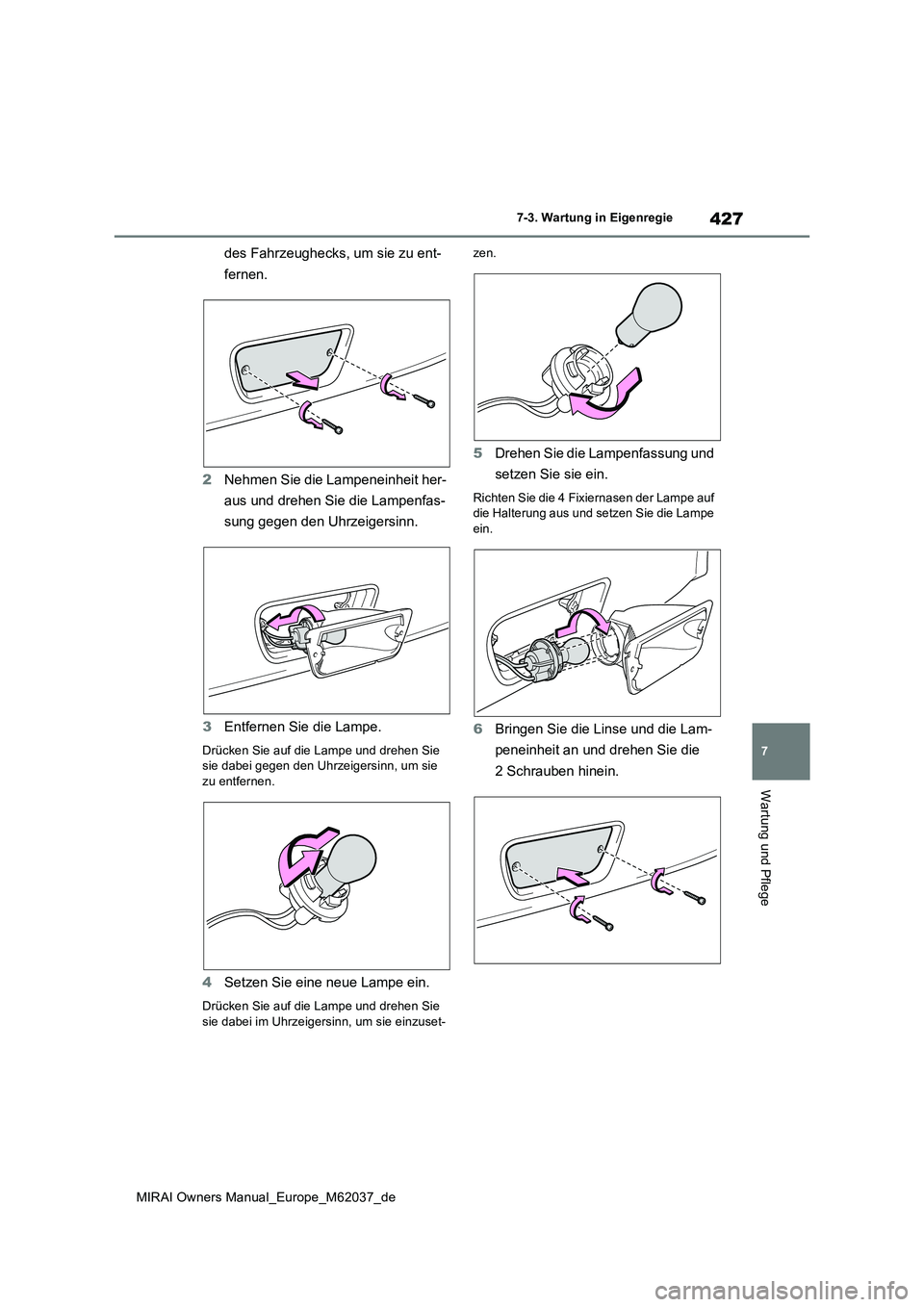

des Fahrzeughecks, um sie zu ent-
fernen.
2 Nehmen Sie die Lampeneinheit her-
aus und drehen Sie die Lampenfas-
sung gegen den Uhrzeigersinn.
3 Entfernen Sie die Lampe.
Drücken Sie auf die Lampe und drehen Sie sie dabei gegen den Uhrzeigersinn, um sie
zu entfernen.
4 Setzen Sie eine neue Lampe ein.
Drücken Sie auf die Lampe und drehen Sie sie dabei im Uhrzeigersinn, um sie einzuset-
zen.
5 Drehen Sie die Lampenfassung und
setzen Sie sie ein.
Richten Sie die 4 Fixiernasen der Lampe auf die Halterung aus und setzen Sie die Lampe
ein.
6 Bringen Sie die Linse und die Lam-
peneinheit an und drehen Sie die
2 Schrauben hinein.

428
MIRAI Owners Manual_Europe_M62037_de
7-3. Wartung in Eigenregie

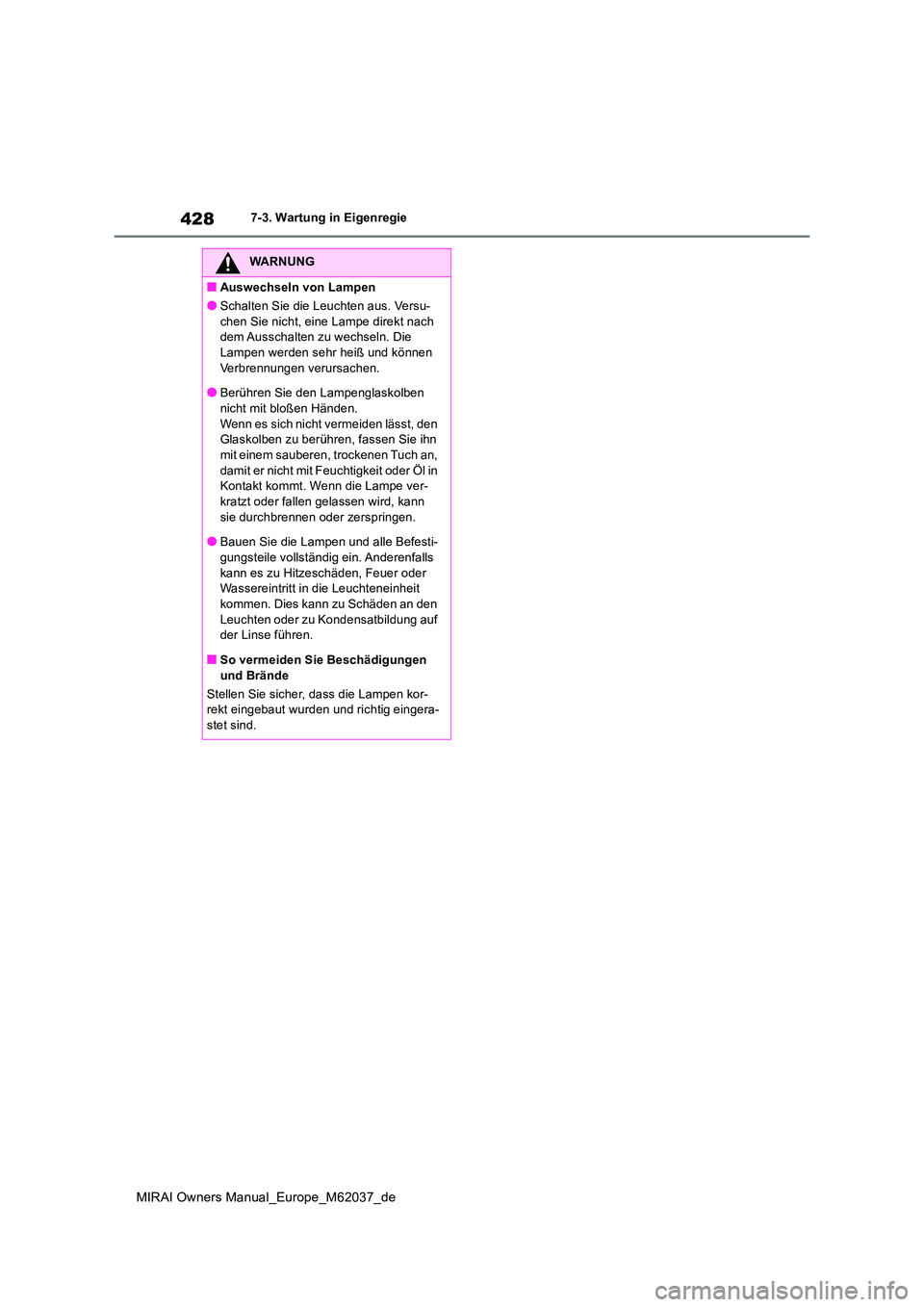

WARNUNG
■Auswechseln von Lampen
●Schalten Sie die Leuchten aus. Versu-
chen Sie nicht, eine Lampe direkt nach dem Ausschalten zu wechseln. Die Lampen werden sehr heiß und können
Verbrennungen verursachen.
●Berühren Sie den Lampenglaskolben nicht mit bloßen Händen.
Wenn es sich nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sauberen, trockenen Tuch an,
damit er nicht mit Feuchtigkeit oder Öl in Kontakt kommt. Wenn die Lampe ver-kratzt oder fallen gelassen wird, kann
sie durchbrennen oder zerspringen.
●Bauen Sie die Lampen und alle Befesti- gungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Leuchteneinheit kommen. Dies kann zu Schäden an den
Leuchten oder zu Kondensatbildung auf der Linse führen.
■So vermeiden Sie Beschädigungen
und Brände
Stellen Sie sicher, dass die Lampen kor- rekt eingebaut wurden und richtig eingera-
stet sind.

8
429
MIRAI Owners Manual_Europe_M62037_de

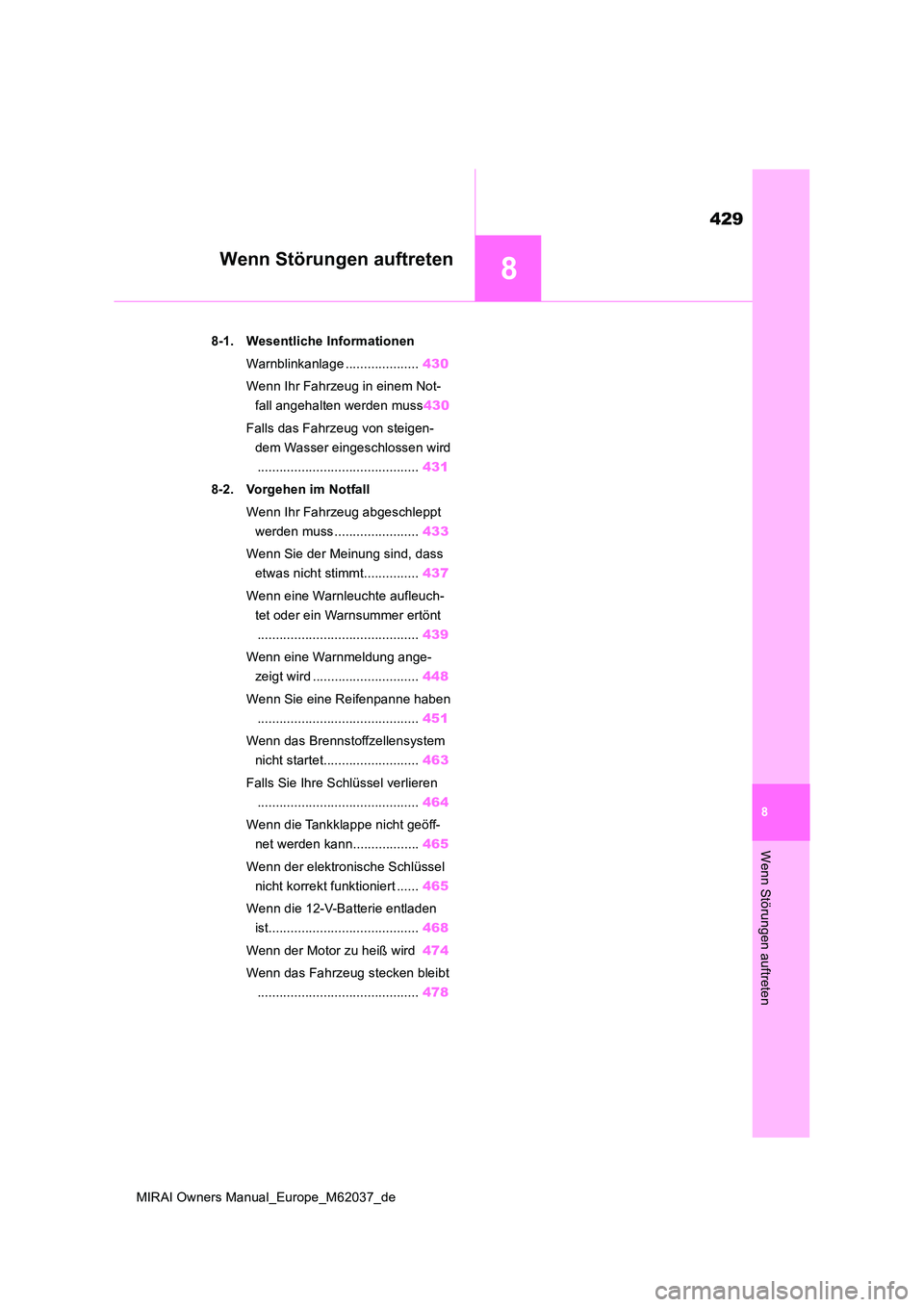

8
Wenn Störungen auftreten
Wenn Störungen auftreten
8-1. Wesentliche Informationen
Warnblinkanlage .................... 430
Wenn Ihr Fahrzeug in einem Not-
fall angehalten werden muss 430
Falls das Fahrzeug von steigen-
dem Wasser eingeschlossen wird
............................................ 431
8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ....................... 433
Wenn Sie der Meinung sind, dass
etwas nicht stimmt............... 437
Wenn eine Warnleuchte aufleuch-
tet oder ein Warnsummer ertönt
............................................ 439
Wenn eine Warnmeldung ange-
zeigt wird ............................. 448
Wenn Sie eine Reifenpanne haben
............................................ 451
Wenn das Brennstoffzellensystem
nicht startet.......................... 463
Falls Sie Ihre Schlüssel verlieren
............................................ 464
Wenn die Tankklappe nicht geöff-
net werden kann.................. 465
Wenn der elektronische Schlüssel
nicht korrekt funktioniert ...... 465
Wenn die 12-V-Batterie entladen
ist......................................... 468
Wenn der Motor zu heiß wird 474
Wenn das Fahrzeug stecken bleibt
............................................ 478

430
MIRAI Owners Manual_Europe_M62037_de
8-1. Wesentliche Informationen
8-1.Wes entliche Informationen

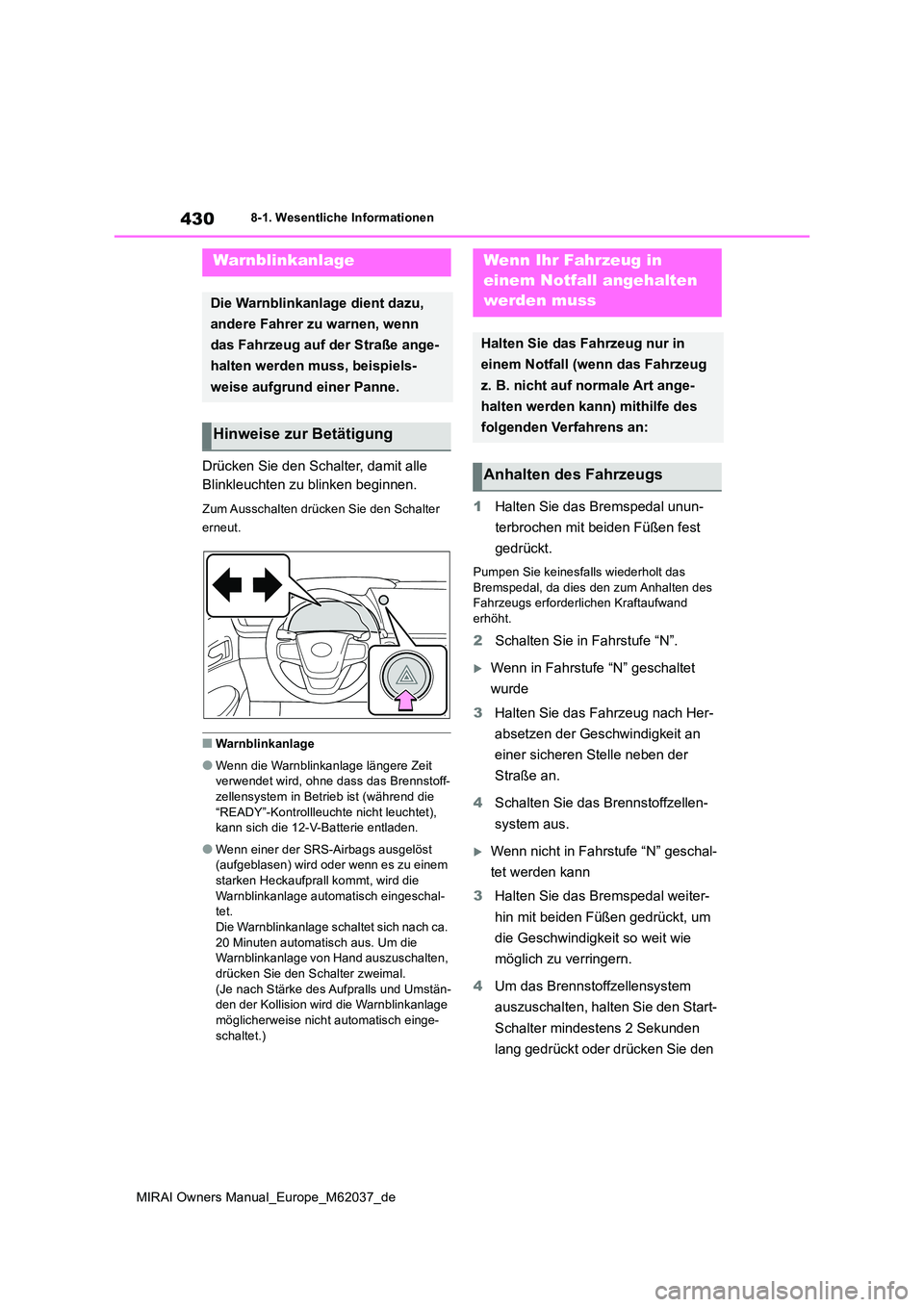

Drücken Sie den Schalter, damit alle
Blinkleuchten zu blinken beginnen.
Zum Ausschalten drücken Sie den Schalter
erneut.
■Warnblinkanlage
●Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Brennstoff-zellensystem in Betrieb ist (während die
“READY”-Kontrollleuchte nicht leuchtet), kann sich die 12-V-Batterie entladen.
●Wenn einer der SRS-Airbags ausgelöst (aufgeblasen) wird oder wenn es zu einem starken Heckaufprall kommt, wird die
Warnblinkanlage automatisch eingeschal- tet. Die Warnblinkanlage schaltet sich nach ca.
20 Minuten automatisch aus. Um die Warnblinkanlage von Hand auszuschalten, drücken Sie den Schalter zweimal.
(Je nach Stärke des Aufpralls und Umstän- den der Kollision wird die Warnblinkanlage möglicherweise nicht automatisch einge-
schaltet.)
1 Halten Sie das Bremspedal unun-
terbrochen mit beiden Füßen fest
gedrückt.
Pumpen Sie keinesfalls wiederholt das
Bremspedal, da dies den zum Anhalten des Fahrzeugs erforderlichen Kraftaufwand erhöht.
2 Schalten Sie in Fahrstufe “N”.
Wenn in Fahrstufe “N” geschaltet
wurde
3 Halten Sie das Fahrzeug nach Her-
absetzen der Geschwindigkeit an
einer sicheren Stelle neben der
Straße an.
4 Schalten Sie das Brennstoffzellen-
system aus.
Wenn nicht in Fahrstufe “N” geschal-
tet werden kann
3 Halten Sie das Bremspedal weiter-
hin mit beiden Füßen gedrückt, um
die Geschwindigkeit so weit wie
möglich zu verringern.
4 Um das Brennstoffzellensystem
auszuschalten, halten Sie den Start-
Schalter mindestens 2 Sekunden
lang gedrückt oder drücken Sie den
Warnblinkanlage
Die Warnblinkanlage dient dazu,
andere Fahrer zu warnen, wenn
das Fahrzeug auf der Straße ange-
halten werden muss, beispiels-
weise aufgrund einer Panne.
Hinweise zur Betätigung
Wenn Ihr Fahrzeug in
einem Notfall angehalten
werden muss
Halten Sie das Fahrzeug nur in
einem Notfall (wenn das Fahrzeug
z. B. nicht auf normale Art ange-
halten werden kann) mithilfe des
folgenden Verfahrens an:
Anhalten des Fahrzeugs
