TOYOTA MIRAI 2020 Bruksanvisningar (in Swedish)

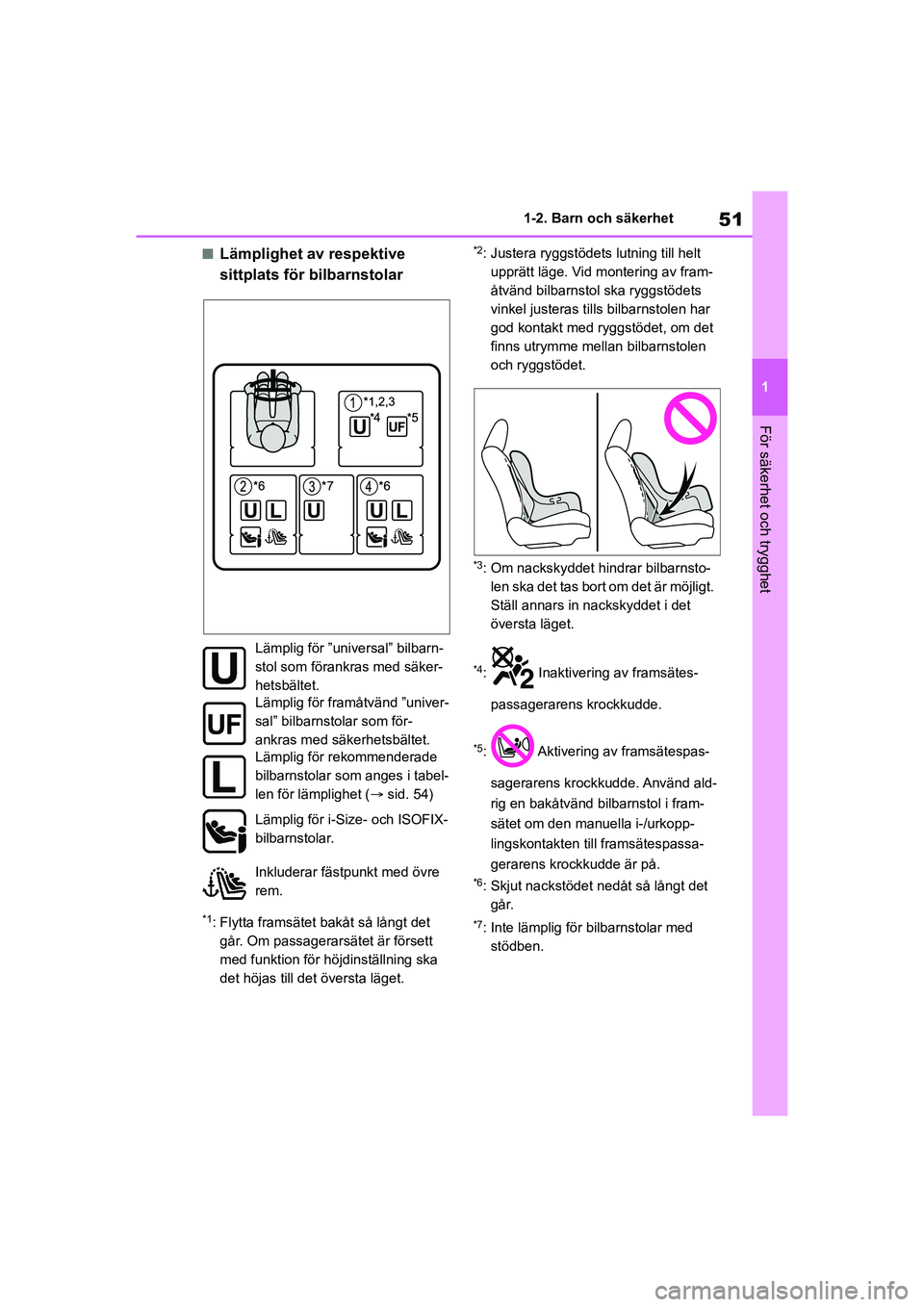

51
1
MIRAI OM62035SE
1-2. Barn och säkerhet
För säkerhet och trygghet
nLämplighet av respektive
sittplats för bilbarnstolar
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid m ontering av fram-
åtvänd bilbarnstol ska ryggstödets
vinkel justeras tills bilbarnstolen har
god kontakt med ryggstödet, om det
finns utrymme mellan bilbarnstolen
och ryggstödet.
*3: Om nackskyddet hindrar bilbarnsto- len ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
*4: Inaktivering av framsätes-
passagerarens krockkudde.
*5: Aktivering av framsätespas-sagerarens krockkudde. Använd ald-
rig en bakåtvänd bilbarnstol i fram-
sätet om den manuella i-/urkopp-
lingskontakten till framsätespassa-
gerarens krockkudde är på.
*6: Skjut nackstödet nedåt så långt det går.
*7: Inte lämplig för bilbarnstolar med stödben.
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för framåtvänd ”univer-
sal” bilbarnstolar som för-
ankras med säkerhetsbältet.
Lämplig för rekommenderade
bilbarnstolar som anges i tabel-
len för lämplighet (
sid. 54)
Lämplig för i-Size- och ISOFIX-
bilbarnstolar.
Inkluderar fästpunkt med övre
rem.
OM62035SE.book Page 51 Monday, December 28, 2020 1:55 PM

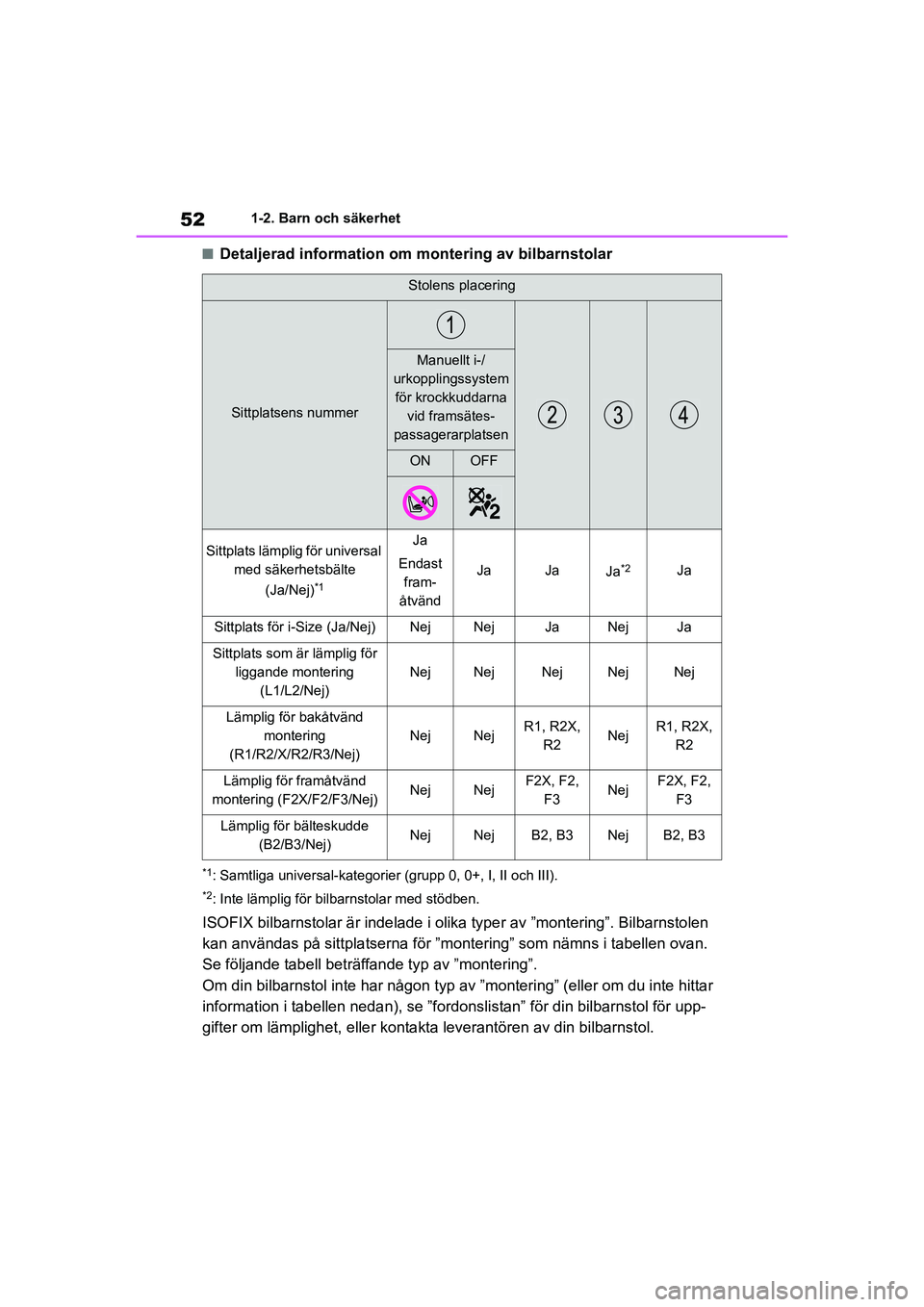

52
MIRAI OM62035SE
1-2. Barn och säkerhet
nDetaljerad information om montering av bilbarnstolar
*1: Samtliga universal-kategorier (grupp 0, 0+, I, II och III).
*2: Inte lämplig för bilbarnstolar med stödben.
ISOFIX bilbarnstolar är indelade i olika typer av ”montering”. Bilbarnstolen
kan användas på sittplatserna för ”montering” som nämns i tabellen ovan.
Se följande tabell beträffande typ av ”montering”.
Om din bilbarnstol inte har någon typ av ”montering” (eller om du inte hittar
information i tabellen nedan), se ”fordo nslistan” för din bilbarnstol för upp-
gifter om lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummer
Manuellt i-/
urkopplingssystem för krockkuddarna vid framsätes-
passagerarplatsen
ONOFF
Sittplats lämplig för universal med säkerhetsbälte
(Ja/Nej)
*1
Ja
Endast fram-
åtvänd
JaJaJa*2Ja
Sittplats för i-Size (Ja/Nej)NejNejJaNejJa
Sittplats som är lämplig för liggande montering (L1/L2/Nej)
NejNejNejNejNej
Lämplig för bakåtvänd montering
(R1/R2/X/R2/R3/Nej)
NejNejR1, R2X, R2NejR1, R2X, R2
Lämplig för framåtvänd
montering (F2X/F2/F3/Nej)NejNejF2X, F2, F3NejF2X, F2, F3
Lämplig för bälteskudde (B2/B3/Nej)NejNejB2, B3NejB2, B3
OM62035SE.book Page 52 Monday, December 28, 2020 1:55 PM

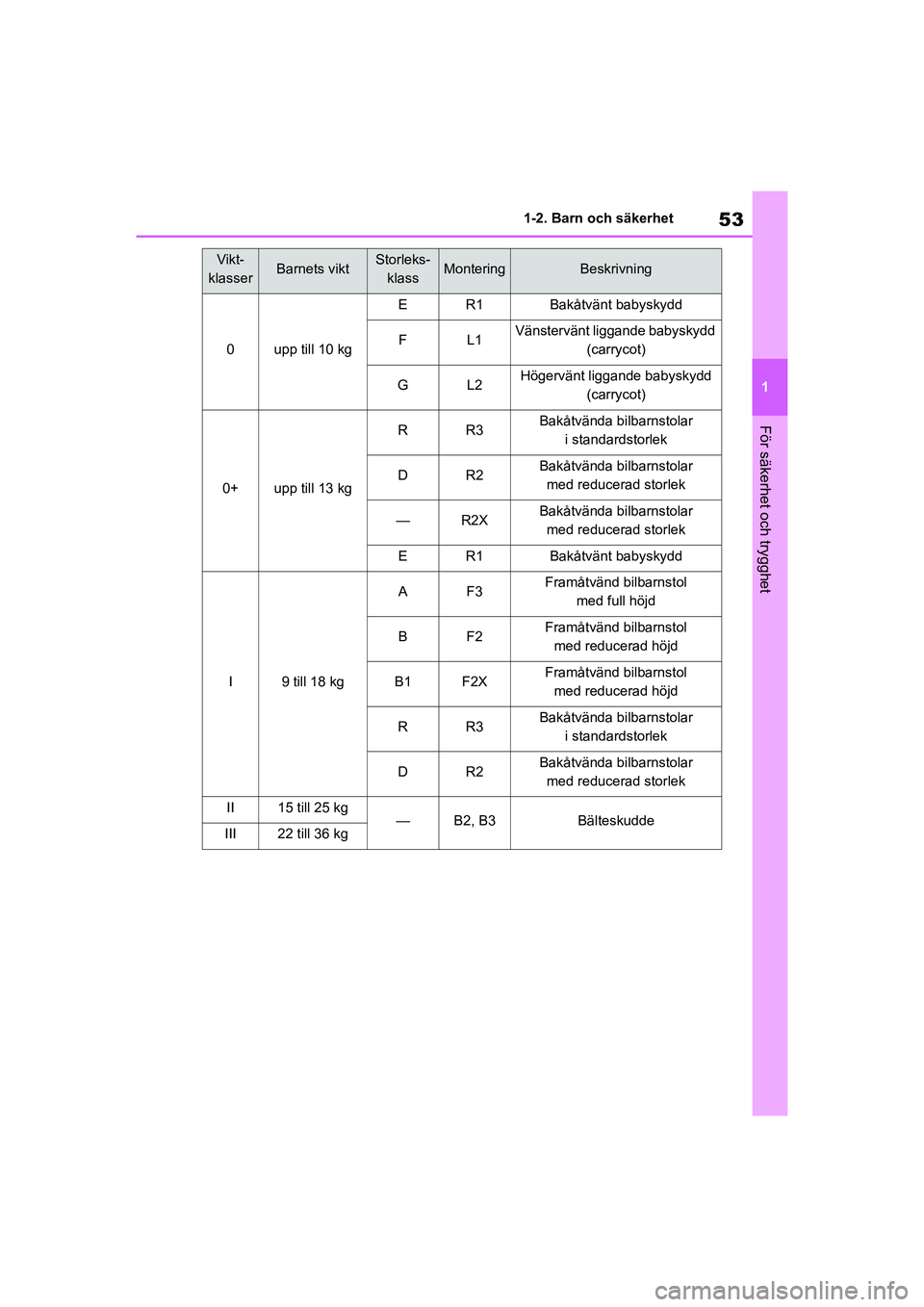

53
1
MIRAI OM62035SE
1-2. Barn och säkerhet
För säkerhet och trygghet
Vikt-
klasserBarnets viktStorleks- klassMonteringBeskrivning
0upp till 10 kg
ER1Bakåtvänt babyskydd
FL1Vänstervänt lig gande babyskydd
(carrycot)
GL2Högervänt liggande babyskydd (carrycot)
0+upp till 13 kg
RR3Bakåtvända bilbarnstolar i standardstorlek
DR2Bakåtvända bilbarnstolar med reducerad storlek
—R2XBakåtvända bilbarnstolar med reducerad storlek
ER1Bakåtvänt babyskydd
I9 till 18 kg
AF3Framåtvänd bilbarnstol med full höjd
BF2Framåtvänd bilbarnstol med reducerad höjd
B1F2XFramåtvänd bilbarnstol med reducerad höjd
RR3Bakåtvända bilbarnstolar i standardstorlek
DR2Bakåtvända bilbarnstolar med reducerad storlek
II15 till 25 kg—B2, B3BälteskuddeIII22 till 36 kg
OM62035SE.book Page 53 Monday, December 28, 2020 1:55 PM

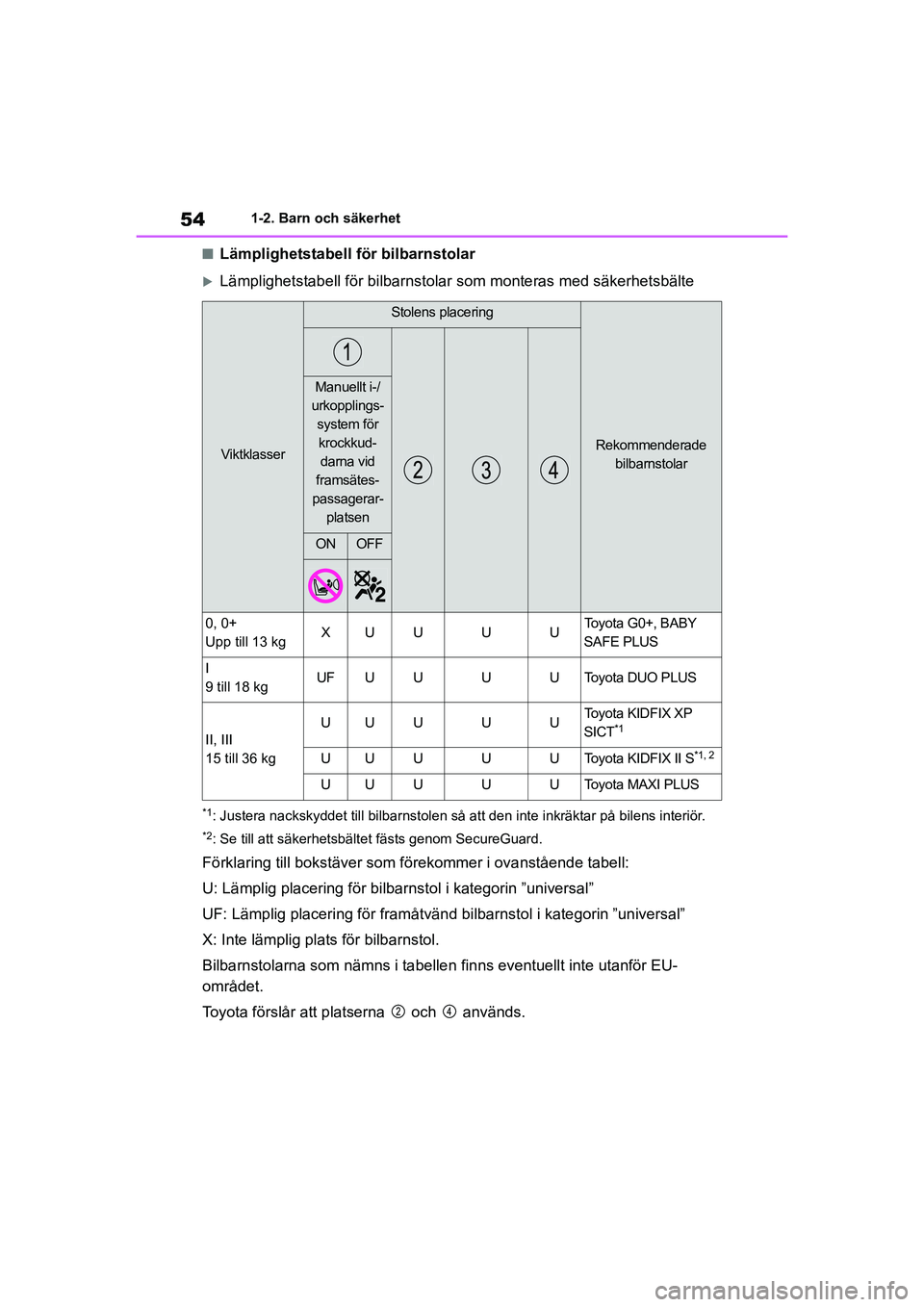

54
MIRAI OM62035SE
1-2. Barn och säkerhet
nLämplighetstabell för bilbarnstolar
Lämplighetstabell för bilbarnstolar som monteras med säkerhetsbälte
*1: Justera nackskyddet till bilbarnstolen så att den inte inkräktar på bilens interiör.
*2: Se till att säkerhetsbältet fästs genom SecureGuard.
Förklaring till bokstäver som förekommer i ovanstående tabell:
U: Lämplig placering för bilbarnstol i kategorin ”universal”
UF: Lämplig placering för framåtvänd bilbarnstol i kategorin ”universal”
X: Inte lämplig plats för bilbarnstol.
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-
området.
Toyota förslår att platserna och används.
Viktklasser
Stolens placering
Rekommenderade bilbarnstolar
Manuellt i-/
urkopplings- system för krockkud-darna vid
framsätes-
passagerar- platsen
ONOFF
0, 0+
Upp till 13 kgXUUUUToyota G0+, BABY
SAFE PLUS
I
9 till 18 kgUFUUUUToyota DUO PLUS
II, III
15 till 36 kg
UUUUUToyota KIDFIX XP
SICT*1
UUUUUToyota KIDFIX II S*1, 2
UUUUUToyota MAXI PLUS
OM62035SE.book Page 54 Monday, December 28, 2020 1:55 PM

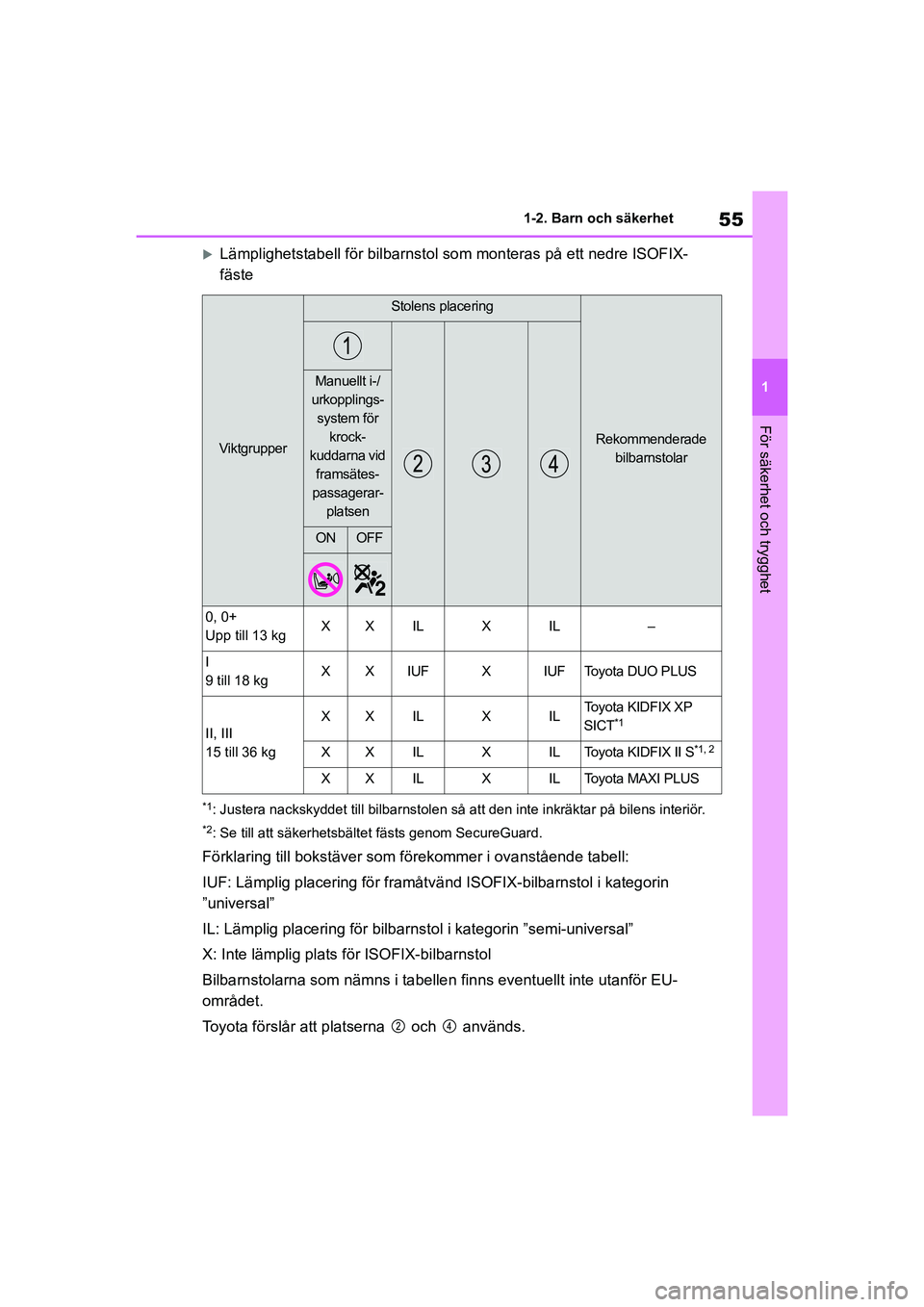

55
1
MIRAI OM62035SE
1-2. Barn och säkerhet
För säkerhet och trygghet
Lämplighetstabell för bilbarnstol som monteras på ett nedre ISOFIX-
fäste
*1: Justera nackskyddet till bilbarnstolen så att den inte inkräktar på bilens interiör.
*2: Se till att säkerhetsbältet fästs genom SecureGuard.
Förklaring till bokstäver som förekommer i ovanstående tabell:
IUF: Lämplig placering för framåtvä nd ISOFIX-bilbarnstol i kategorin
”universal”
IL: Lämplig placering för bilbarns tol i kategorin ”semi-universal”
X: Inte lämplig plats för ISOFIX-bilbarnstol
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-
området.
Toyota förslår att platserna och används.
Viktgrupper
Stolens placering
Rekommenderade bilbarnstolar
Manuellt i-/
urkopplings- system för krock-
kuddarna vid framsätes-
passagerar- platsen
ONOFF
0, 0+
Upp till 13 kgXXILXIL–
I
9 till 18 kgXXIUFXIUFToyota DUO PLUS
II, III
15 till 36 kg
XXILXILToyota KIDFIX XP
SICT*1
XXILXILToyota KIDFIX II S*1, 2
XXILXILToyota MAXI PLUS
OM62035SE.book Page 55 Monday, December 28, 2020 1:55 PM

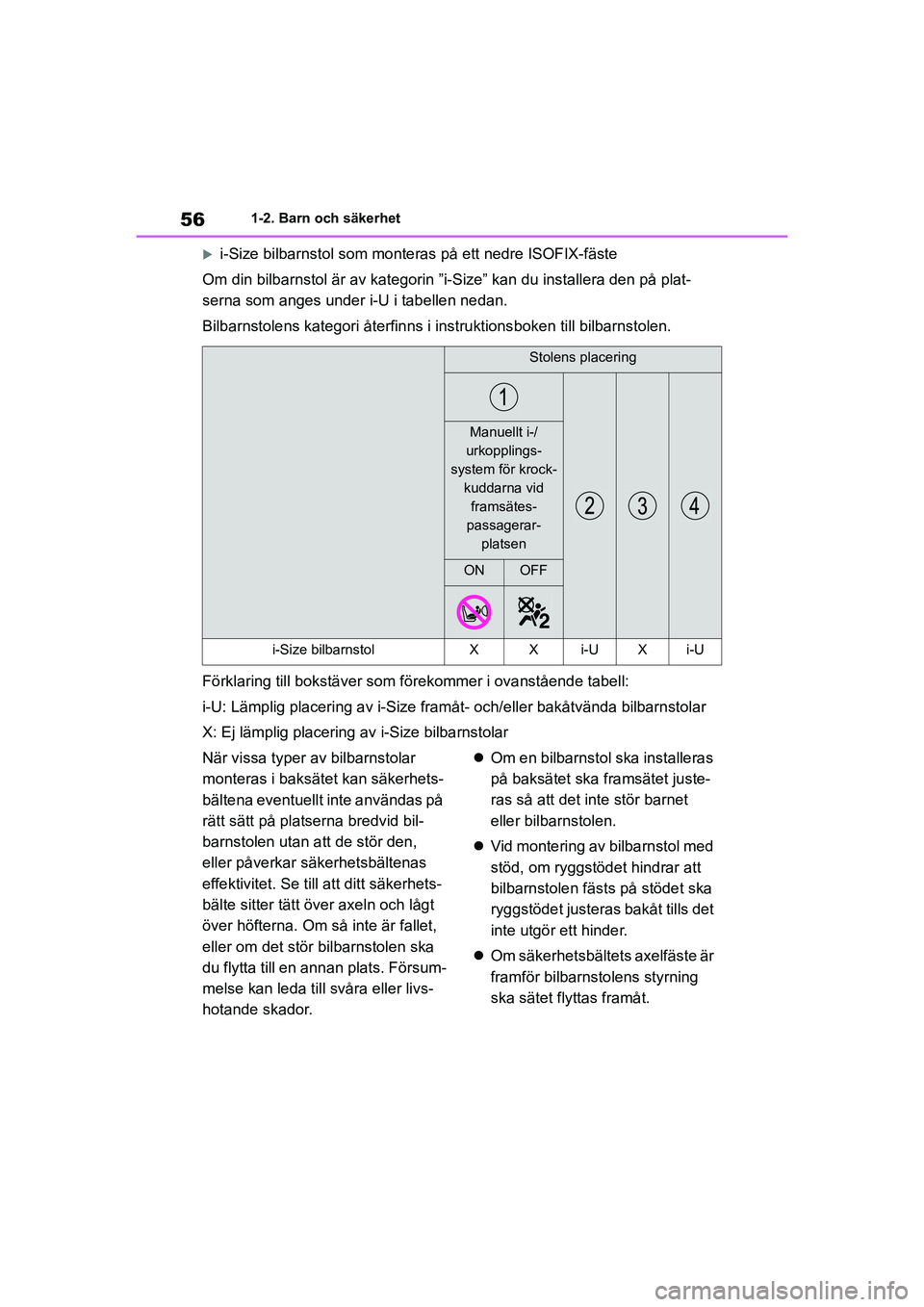

56
MIRAI OM62035SE
1-2. Barn och säkerhet
i-Size bilbarnstol som monteras på ett nedre ISOFIX-fäste
Om din bilbarnstol är av kategorin ”i-Size” kan du installera den på plat-
serna som anges under i-U i tabellen nedan.
Bilbarnstolens kategori återfinns i instruktionsboken till bilbarnstolen.
Förklaring till bokstäver som förekommer i ovanstående tabell:
i-U: Lämplig placering av i-Size framåt- och/eller bakåtvända bilbarnstolar
X: Ej lämplig placering av i-Size bilbarnstolar
När vissa typer av bilbarnstolar
monteras i baksätet kan säkerhets-
bältena eventuellt inte användas på
rätt sätt på platserna bredvid bil-
barnstolen utan att de stör den,
eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhets-
bälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet,
eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försum-
melse kan leda till svåra eller livs-
hotande skador. 
Om en bilbarnsto l ska installeras
på baksätet ska framsätet juste-
ras så att det in te stör barnet
eller bilbarnstolen.
 Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det
inte utgör ett hinder.
 Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
Stolens placering
Manuellt i-/
urkopplings-
system för krock- kuddarna vid framsätes-
passagerar- platsen
ONOFF
i-Size bilbarnstolXXi-UXi-U
OM62035SE.book Page 56 Monday, December 28, 2020 1:55 PM

57
1
MIRAI OM62035SE
1-2. Barn och säkerhet

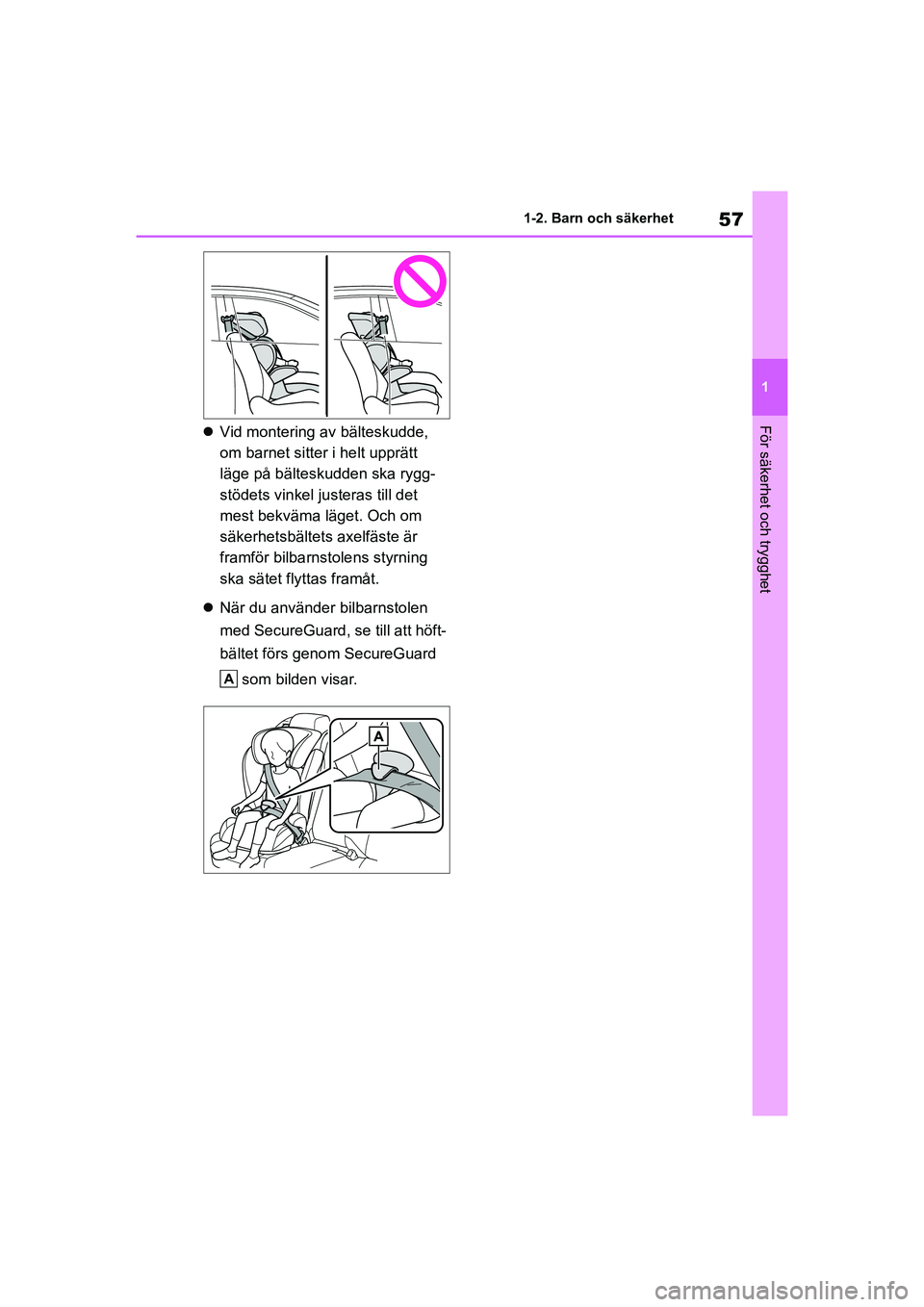

För säkerhet och trygghetVid montering av bälteskudde,
om barnet sitter i helt upprätt
läge på bälteskudden ska rygg-
stödets vinkel justeras till det
mest bekväma läget. Och om
säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
 När du använder bilbarnstolen
med SecureGuard, se till att höft-
bältet förs genom SecureGuard
som bilden visar.
A
OM62035SE.book Page 57 Monday, December 28, 2020 1:55 PM

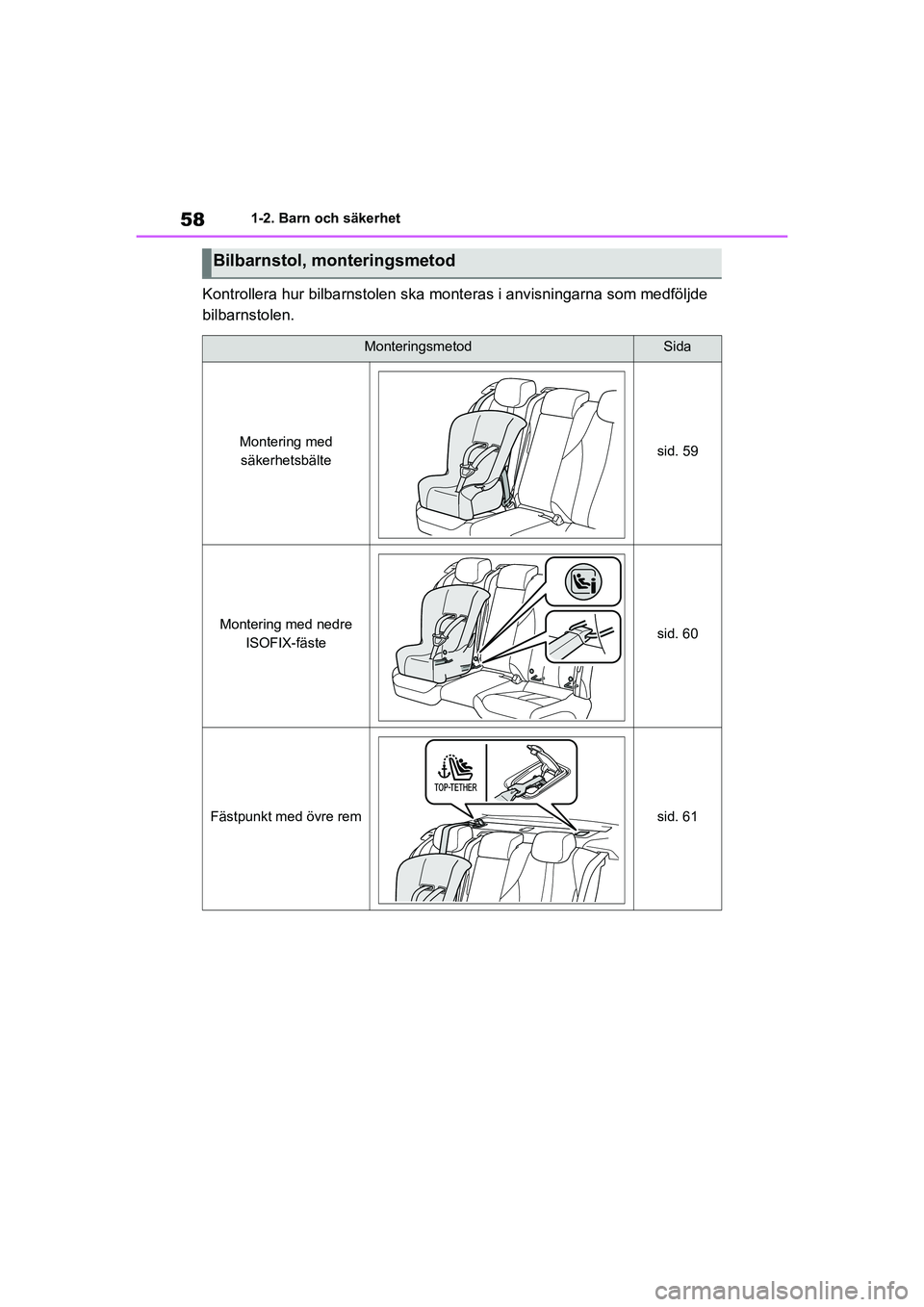

58
MIRAI OM62035SE
1-2. Barn och säkerhet
Kontrollera hur bilbarnstolen ska monteras i anvisningarna som medföljde
bilbarnstolen.
Bilbarnstol, monteringsmetod
MonteringsmetodSida
Montering med säkerhetsbältesid. 59
Montering med nedre ISOFIX-fästesid. 60
Fästpunkt med övre remsid. 61
OM62035SE.book Page 58 Monday, December 28, 2020 1:55 PM

59
1
MIRAI OM62035SE
1-2. Barn och säkerhet
För säkerhet och trygghet
nMontering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte finns inom
kategorin ”universal” (eller om du
inte hittar information i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller för olika typer av installa-
tionsplatser, eller rådfråga leveran-
tören av din bilbarnstol om lämplig-
heten. ( sid. 50, 51)
1 Om det är oundvikligt att en bil-
barnstol placeras i framsätet, se
sid. 47 för anvisningar om juste-
ring av framsätespassagerarens
säte.
2 Baksäten; Skjut nackstödet
nedåt så långt det går.
( sid. 145) 3
Dra säkerhetsbältet genom bil-
barnstolen och fäst låstungan i
bälteslåset. Kontrollera att bältet
inte är vridet. Fäst säkerhetsbäl-
tet på bilbarnstolen ordentligt
enligt anvisningarna som följde
med bilbarnstolen.
4 Om bilbarnstolen inte är försedd
med ett s.k. lock-off (en låsfunk-
tion till säkerhetsbältet) ska den
förankras med en låsklämma.
5 När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säker på att den är
säkert monterad. ( sid. 60)
nTa bort en bilbarnstol som är
monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet
rulla upp sig.
När du trycker på bälteslåset kan bil-
barnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner bil-
barnstolen medan du lossar bälteslåset.
Bilbarnstol som monteras
med säkerhetsbälte
OM62035SE.book Page 59 Monday, December 28, 2020 1:55 PM

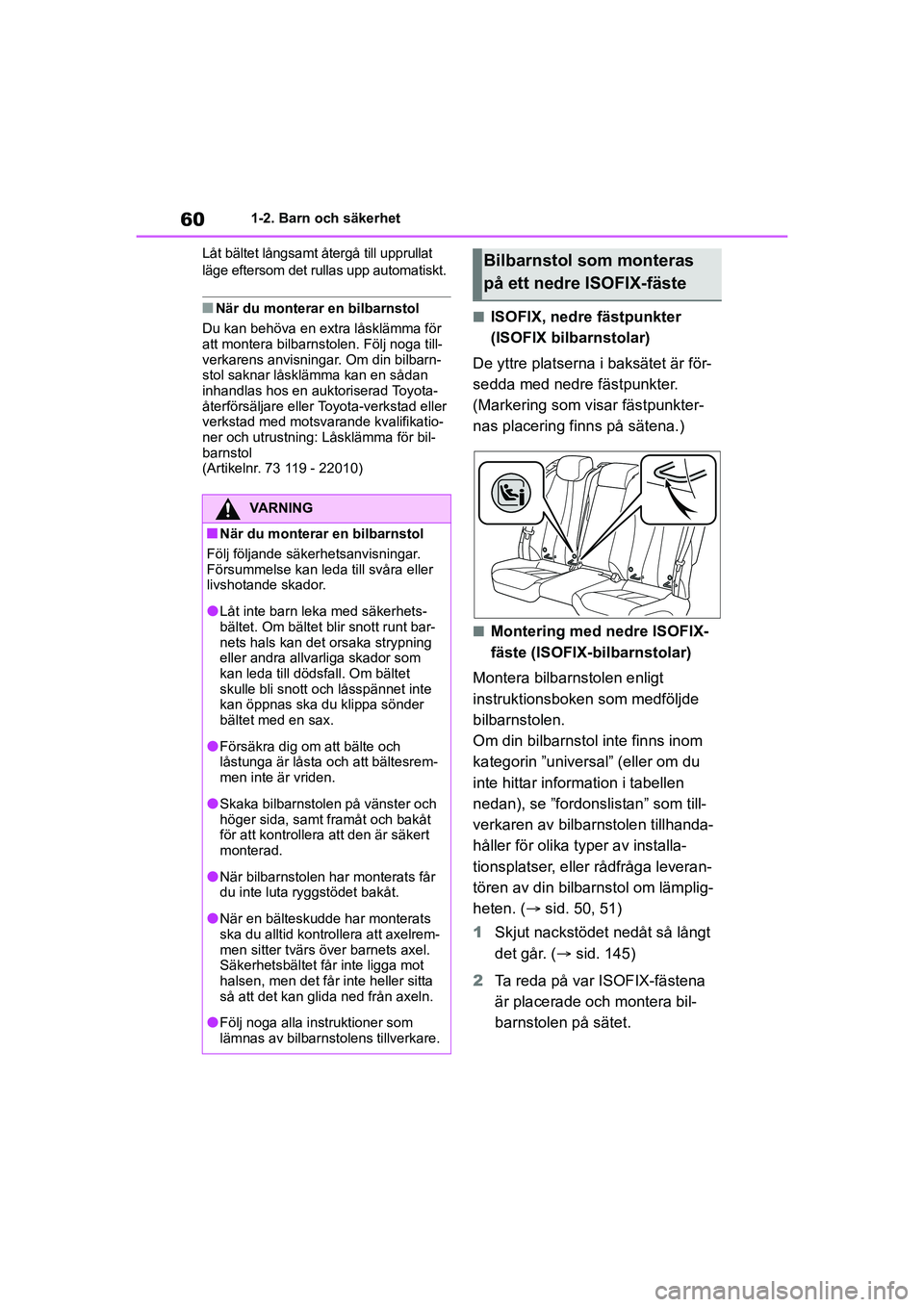

60
MIRAI OM62035SE
1-2. Barn och säkerhet
Låt bältet långsamt återgå till upprullat
läge eftersom det rullas upp automatiskt.
nNär du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga till-
verkarens anvisningar. Om din bilbarn-
stol saknar låsklämma kan en sådan
inhandlas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
verkstad med motsvarande kvalifikatio-
ner och utrustning: Låsklämma för bil-
barnstol
(Artikelnr. 73 119 - 22010)nISOFIX, nedre fästpunkter
(ISOFIX bilbarnstolar)
De yttre platserna i baksätet är för-
sedda med nedre fästpunkter.
(Markering som visar fästpunkter-
nas placering finns på sätena.)
nMontering med nedre ISOFIX-
fäste (ISOFIX-bilbarnstolar)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte finns inom
kategorin ”universal” (eller om du
inte hittar information i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller för olika ty per av installa-
tionsplatser, eller rådfråga leveran-
tören av din bilbarnstol om lämplig-
heten. ( sid. 50, 51)
1 Skjut nackstödet nedåt så långt
det går. ( sid. 145)
2 Ta reda på var ISOFIX-fästena
är placerade och montera bil-
barnstolen på sätet.
VARNING
nNär du monterar en bilbarnstol
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
lLåt inte barn le ka med säkerhets-
bältet. Om bältet bl ir snott runt bar-
nets hals kan det orsaka strypning
eller andra allvarliga skador som
kan leda till dödsfall. Om bältet
skulle bli snott och låsspännet inte
kan öppnas ska du klippa sönder
bältet med en sax.
lFörsäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
lSkaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt
för att kontrollera att den är säkert
monterad.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lNär en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Bilbarnstol som monteras
på ett nedre ISOFIX-fäste
OM62035SE.book Page 60 Monday, December 28, 2020 1:55 PM
