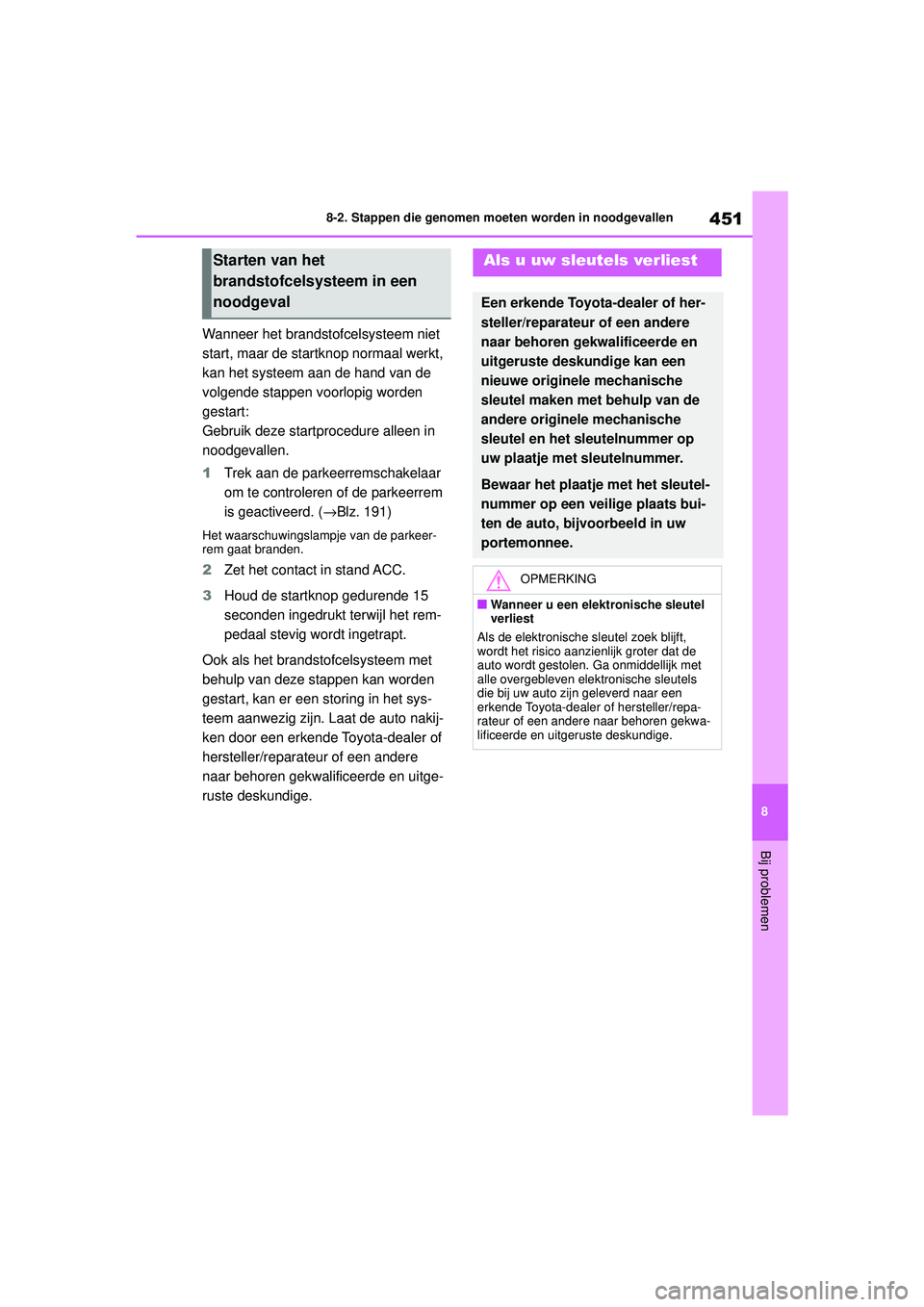

TOYOTA MIRAI 2020 Instructieboekje (in Dutch)

451
8
MIRAI Handleiding_Europa_M62035_nl
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Wanneer het brandstofcelsysteem niet
start, maar de startknop normaal werkt,
kan het systeem aan de hand van de
volgende stappen voorlopig worden
gestart:
Gebruik deze startprocedure alleen in
noodgevallen.
1 Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( →Blz. 191)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2Zet het contact in stand ACC.
3 Houd de startknop gedurende 15
seconden ingedrukt terwijl het rem-
pedaal stevig wordt ingetrapt.
Ook als het brandstofcelsysteem met
behulp van deze stappen kan worden
gestart, kan er een storing in het sys-
teem aanwezig zijn. Laat de auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Starten van het
brandstofcelsysteem in een
noodgevalAls u uw sleutels verliest
Een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe originele mechanische
sleutel maken met behulp van de
andere originele mechanische
sleutel en het sleutelnummer op
uw plaatje met sleutelnummer.
Bewaar het plaatje met het sleutel-
nummer op een veilige plaats bui-
ten de auto, bijvoorbeeld in uw
portemonnee.
OPMERKING
■Wanneer u een elektronische sleutel
verliest
Als de elektronische sl eutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven el ektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
MIRAI_OM_Europe_OM62035E.book Page 451 Friday, November 6, 2020 11:27 AM

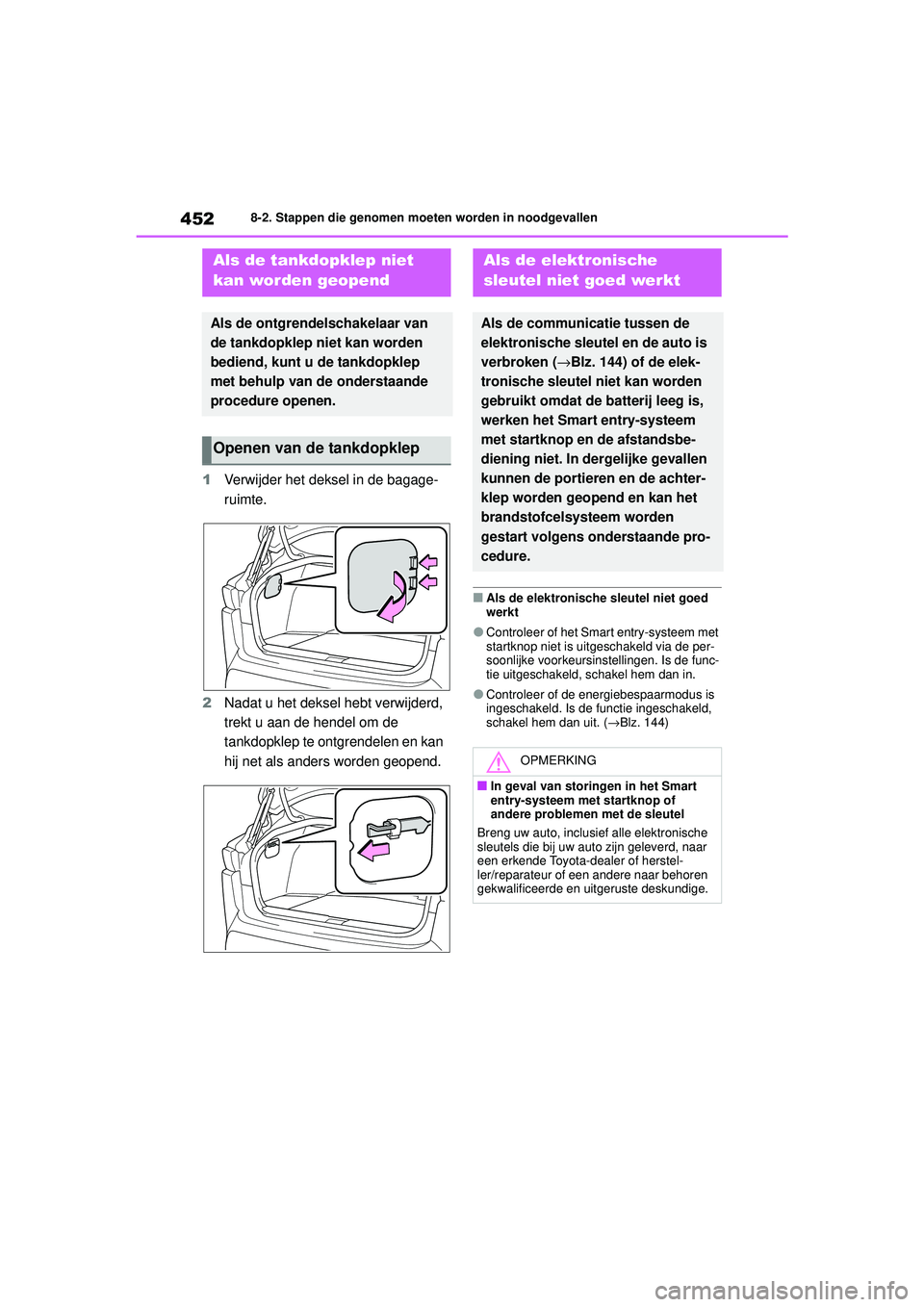

452
MIRAI Handleiding_Europa_M62035_nl
8-2. Stappen die genomen moeten worden in noodgevallen
1Verwijder het deksel in de bagage-
ruimte.
2 Nadat u het deksel hebt verwijderd,
trekt u aan de hendel om de
tankdopklep te ontgrendelen en kan
hij net als anders worden geopend.
■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem met
startknop niet is uit geschakeld via de per-
soonlijke voorkeursins tellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
●Controleer of de energiebespaarmodus is
ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit. ( →Blz. 144)
Als de tankdopklep niet
kan worden geopend
Als de ontgrendelschakelaar van
de tankdopklep niet kan worden
bediend, kunt u de tankdopklep
met behulp van de onderstaande
procedure openen.
Openen van de tankdopklep
Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( →Blz. 144) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop en de afstandsbe-
diening niet. In dergelijke gevallen
kunnen de portieren en de achter-
klep worden geopend en kan het
brandstofcelsysteem worden
gestart volgens onderstaande pro-
cedure.
OPMERKING
■In geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
MIRAI_OM_Europe_OM62035E.book Page 452 Friday, November 6, 2020 11:27 AM

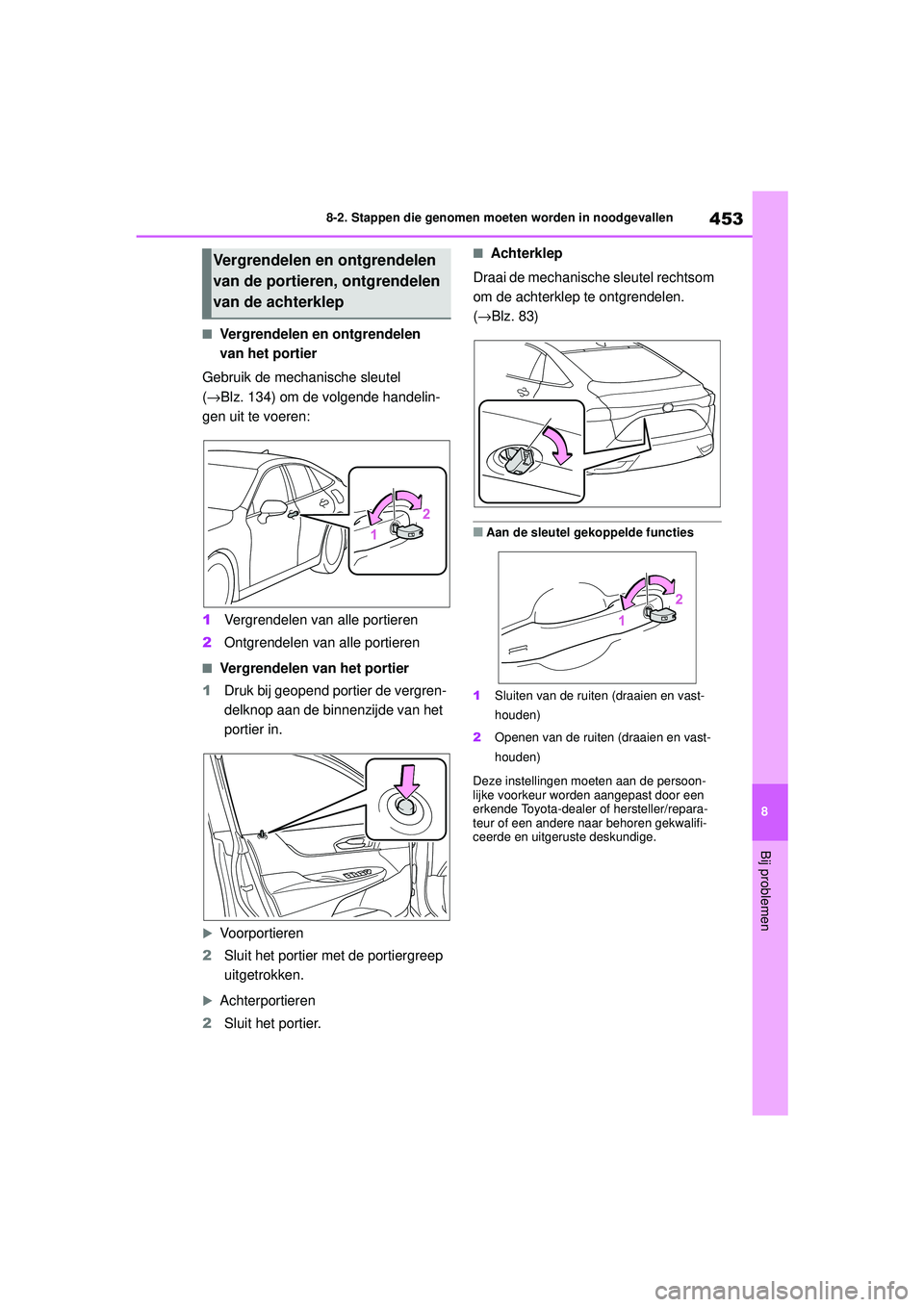

453
8
MIRAI Handleiding_Europa_M62035_nl
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Vergrendelen en ontgrendelen
van het portier
Gebruik de mechanische sleutel
(→Blz. 134) om de volgende handelin-
gen uit te voeren:
1 Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Vergrendelen van het portier
1 Druk bij geopend portier de vergren-
delknop aan de binnenzijde van het
portier in.
Voorportieren
2 Sluit het portier met de portiergreep
uitgetrokken.
Achterportieren
2 Sluit het portier.
■Achterklep
Draai de mechanisch e sleutel rechtsom
om de achterklep te ontgrendelen.
(→Blz. 83)
■Aan de sleutel gekoppelde functies
1 Sluiten van de ruiten (draaien en vast-
houden)
2 Openen van de ruiten (draaien en vast-
houden)
Deze instellingen moeten aan de persoon-
lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Vergrendelen en ontgrendelen
van de portieren, ontgrendelen
van de achterklep
MIRAI_OM_Europe_OM62035E.book Page 453 Friday, November 6, 2020 11:27 AM

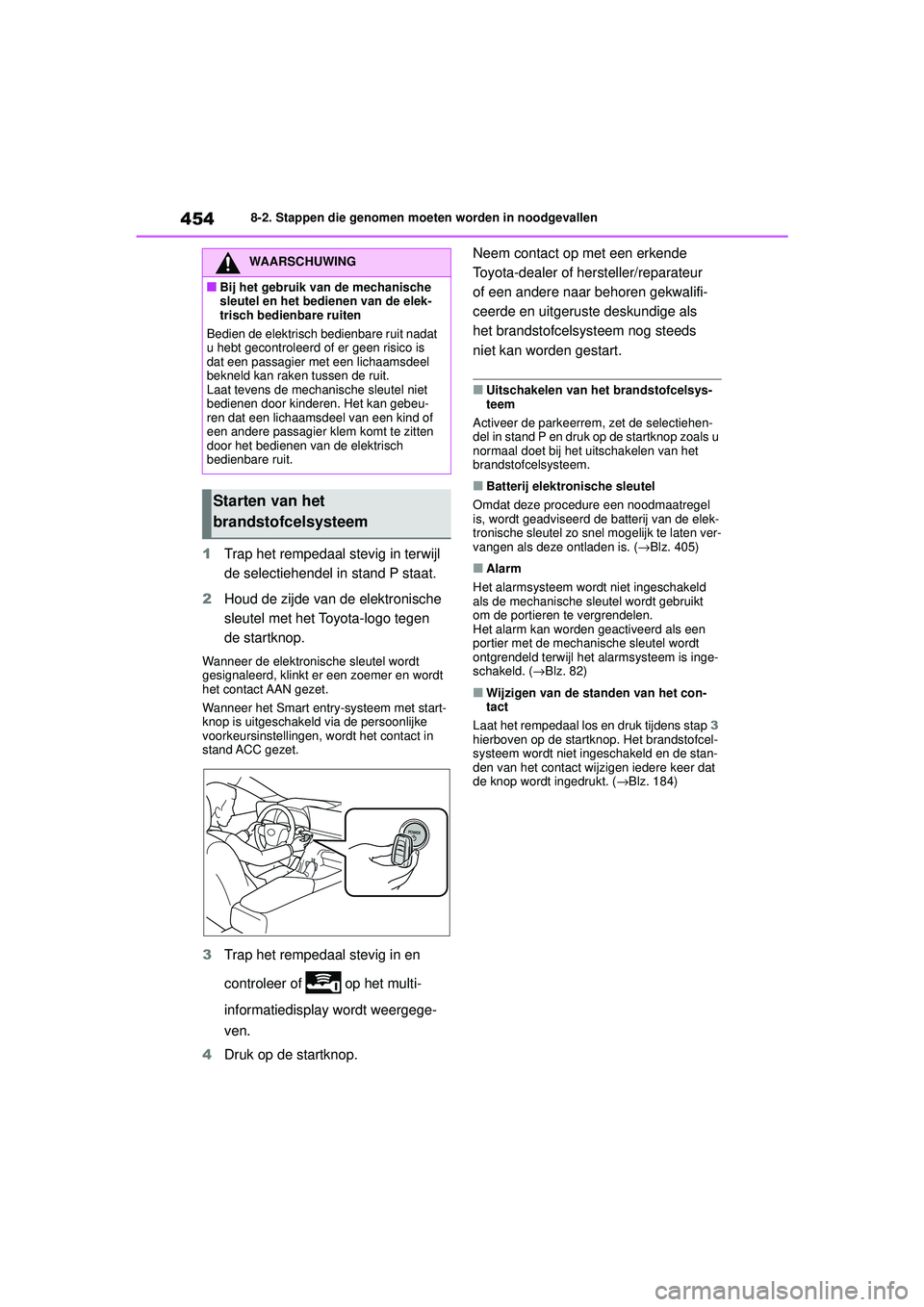

454
MIRAI Handleiding_Europa_M62035_nl
8-2. Stappen die genomen moeten worden in noodgevallen
1Trap het rempedaal stevig in terwijl
de selectiehendel in stand P staat.
2 Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakel d via de persoonlijke
voorkeursinstellingen, wordt het contact in
stand ACC gezet.
3 Trap het rempedaal stevig in en
controleer of op het multi-
informatiedisplay wordt weergege-
ven.
4 Druk op de startknop. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het brandstofcelsysteem nog steeds
niet kan worden gestart.
■Uitschakelen van het brandstofcelsys-
teem
Activeer de parkeerrem, zet de selectiehen-
del in stand P en druk op de startknop zoals u
normaal doet bij het uitschakelen van het
brandstofcelsysteem.
■Batterij elektronische sleutel
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( →Blz. 405)
■Alarm
Het alarmsysteem wordt niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( →Blz. 82)
■Wijzigen van de standen van het con-
tact
Laat het rempedaal los en druk tijdens stap 3
hierboven op de startknop. Het brandstofcel-
systeem wordt niet ingeschakeld en de stan-
den van het contact wijzigen iedere keer dat
de knop wordt ingedrukt. ( →Blz. 184)
WAARSCHUWING
■Bij het gebruik van de mechanische
sleutel en het bedienen van de elek-
trisch bedienbare ruiten
Bedien de elektrisch bedienbare ruit nadat
u hebt gecontroleerd of er geen risico is
dat een passagier met een lichaamsdeel
bekneld kan raken tussen de ruit.
Laat tevens de mechanische sleutel niet
bedienen door kinderen. Het kan gebeu-
ren dat een lichaamsdeel van een kind of
een andere passagier klem komt te zitten
door het bedienen van de elektrisch
bedienbare ruit.
Starten van het
brandstofcelsysteem
MIRAI_OM_Europe_OM62035E.book Page 454 Friday, November 6, 2020 11:27 AM

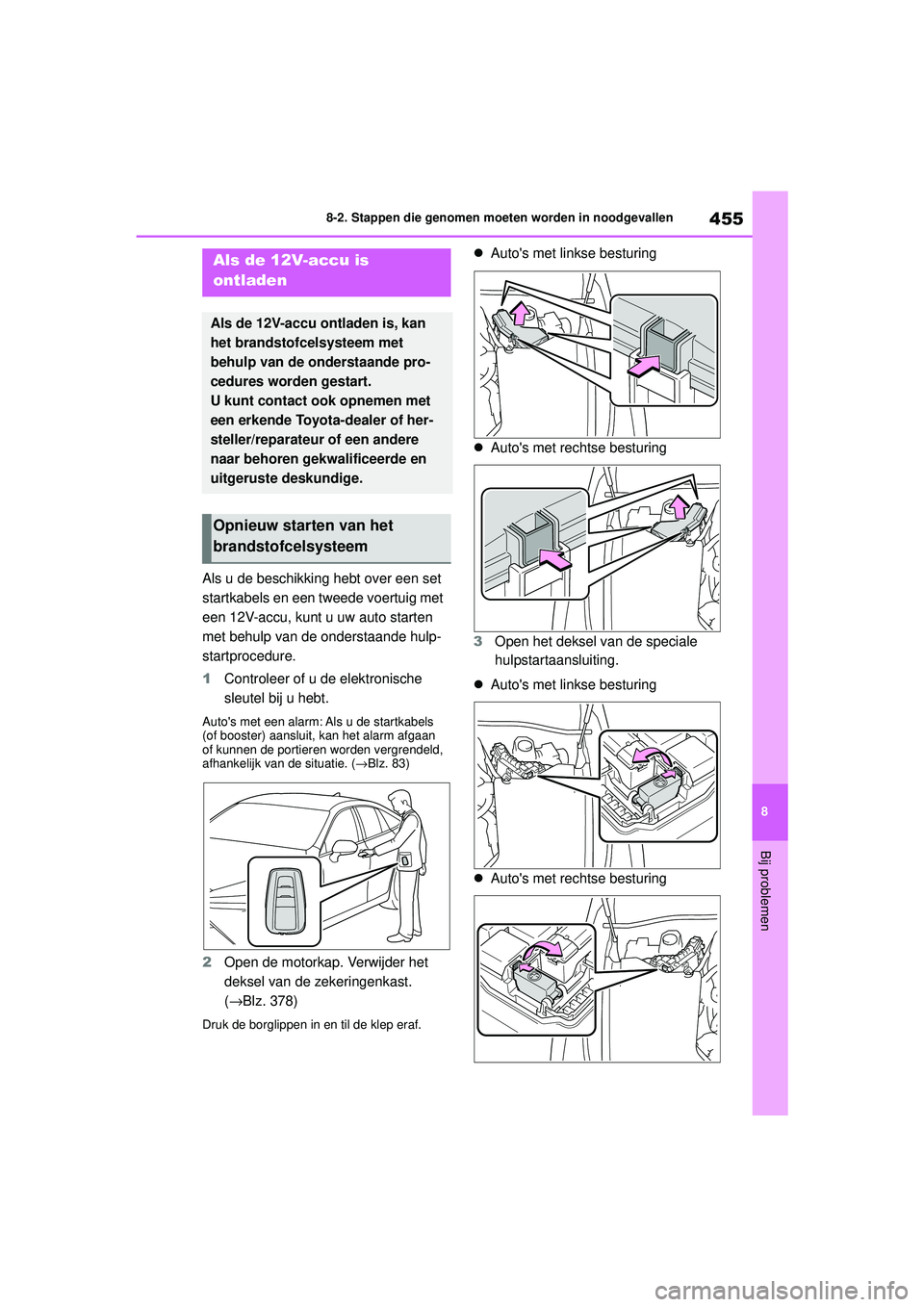

455
8
MIRAI Handleiding_Europa_M62035_nl
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten
met behulp van de onderstaande hulp-
startprocedure.
1Controleer of u de elektronische
sleutel bij u hebt.
Auto's met een alarm: Als u de startkabels
(of booster) aansluit, kan het alarm afgaan
of kunnen de portieren worden vergrendeld,
afhankelijk van de situatie. ( →Blz. 83)
2 Open de motorkap. Verwijder het
deksel van de zekeringenkast.
(→Blz. 378)
Druk de borglippen in en til de klep eraf.
Auto's met linkse besturing
 Auto's met rechtse besturing
3 Open het deksel van de speciale
hulpstartaansluiting.
 Auto's met linkse besturing
 Auto's met rechtse besturingAls de 12V-accu is
ontladen
Als de 12V-accu ontladen is, kan
het brandstofcelsysteem met
behulp van de onderstaande pro-
cedures worden gestart.
U kunt contact ook opnemen met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Opnieuw starten van het
brandstofcelsysteem
MIRAI_OM_Europe_OM62035E.book Page 455 Friday, November 6, 2020 11:27 AM

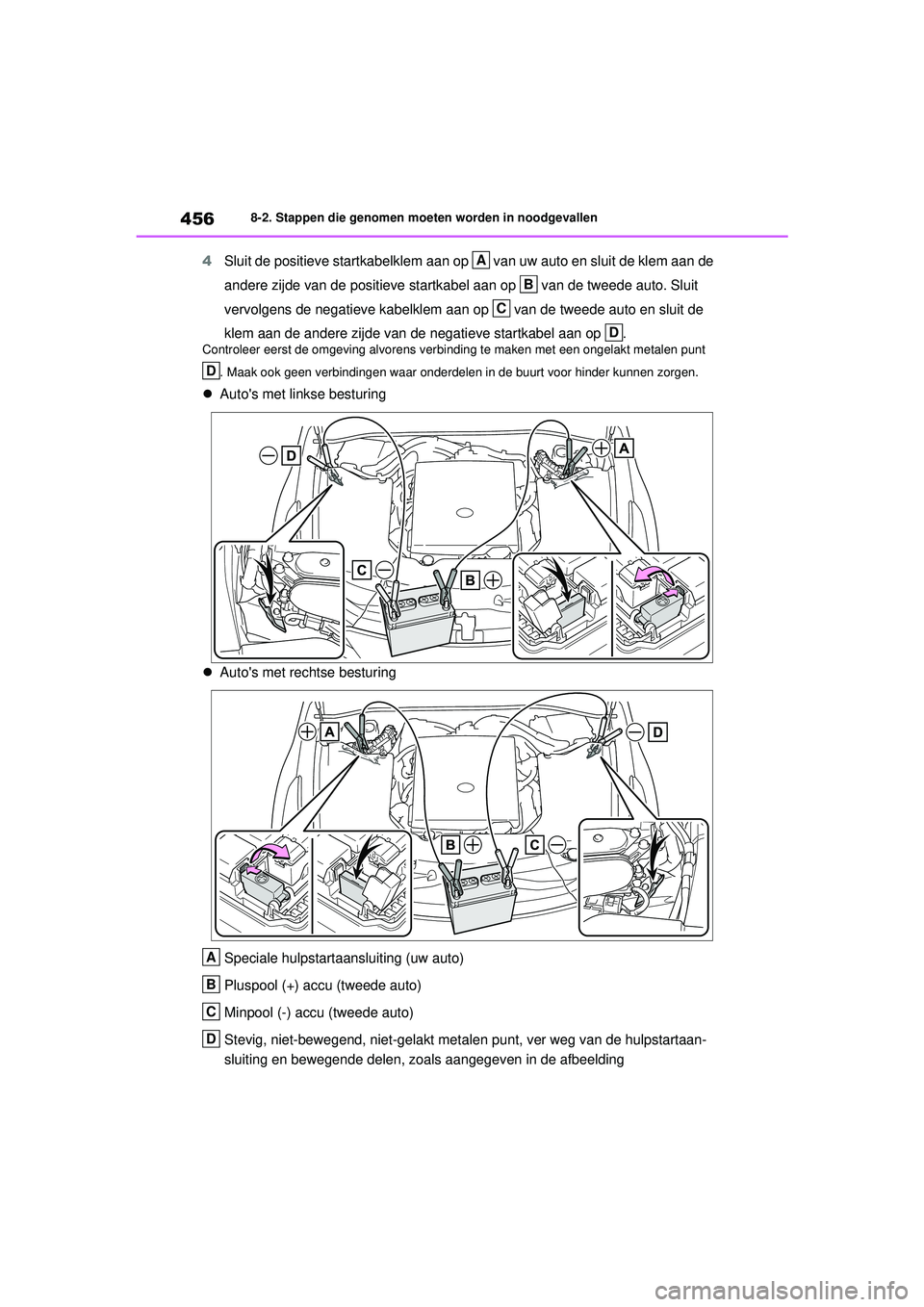

456
MIRAI Handleiding_Europa_M62035_nl
8-2. Stappen die genomen moeten worden in noodgevallen
4Sluit de positieve startkabelklem aan op van uw auto en sluit de klem aan de
andere zijde van de positieve startk abel aan op van de tweede auto. Sluit
vervolgens de negatieve kabelklem aan op van de tweede auto en sluit de
klem aan de andere zijde van de negatieve startkabel aan op .
Controleer eerst de omgeving alvorens verb inding te maken met een ongelakt metalen punt
. Maak ook geen verbindingen waar onderdelen in de buurt voor hinder kunnen zorgen.
 Auto's met linkse besturing
 Auto's met rechtse besturing
Speciale hulpstartaansluiting (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metale n punt, ver weg van de hulpstartaan-
sluiting en bewegende delen, zoals aangegeven in de afbeelding
A
B
C
D
D
A
B
C
D
MIRAI_OM_Europe_OM62035E.book Page 456 Friday, November 6, 2020 11:27 AM

457
8
MIRAI Handleiding_Europa_M62035_nl
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
5Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde toe-
rental draaien om de 12V-accu van
uw auto op te laden.
6 Open en sluit een van de portieren
terwijl het contact UIT staat.
7 Laat de motor van de tweede auto
met een iets verhoogd toerental
draaien en start het brandstofcel-
systeem van uw auto door het con-
tact AAN te zetten.
8 Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
9 Wanneer het brandstofcelsysteem
is gestart, verwijder dan de hulp-
startkabels in exact de omgekeerde
volgorde van aansluiten.
10 Sluit het deksel van de speciale
hulpstartaansluiting en van de zeke-
ringenkast.
Laat, nadat het brandstofcelsysteem is
gestart, de auto zo snel mogelijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
■Starten van het brandstofcelsysteem
wanneer de 12V-accu ontladen is
Het brandstofcelsysteem kan niet worden
gestart door de auto aan te duwen.
■Voorkomen van ontlading van de 12V-
accu
●Zet de koplampen en het audiosysteem uit
als het brandstofcelsys teem is uitgescha-
keld.
●Schakel niet-noodzakelij ke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de 12V-accu verwijderd of ontladen
is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de 12V-accu volledig
is ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. ( →Blz. 488)
●Als de 12V-accu ontladen raakt, is het wel-
licht niet mogelijk om de selectiehendel in
een andere stand te zetten.
In dat geval kan de auto alleen worden
gesleept met beide achterwielen van de
grond, aangezien de achterwielen geblok-
keerd worden.
■Bij het losnemen van de 12V-accuklem-
men
Wanneer de 12V-accuklemmen worden los-
genomen, wordt de in de ECU opgeslagen
informatie gewist. Neem voordat u de 12V-
accuklemmen losneemt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen,
zelfs wanneer de auto niet in gebruik is. Dit
wordt veroorzaakt door natuurlijke ontlading
en het effect van bepaalde elektrische appa-
ratuur. Als de auto langere tijd niet gebruikt
wordt, kan de 12V-accu ontladen raken en
kan het brandstofcelsysteem mogelijk niet
meer worden gestart. (De 12V-accu laadt
automatisch op wanneer het brandstofcelsys-
teem in werking is.)
MIRAI_OM_Europe_OM62035E.book Page 457 Friday, November 6, 2020 11:27 AM

458
MIRAI Handleiding_Europa_M62035_nl

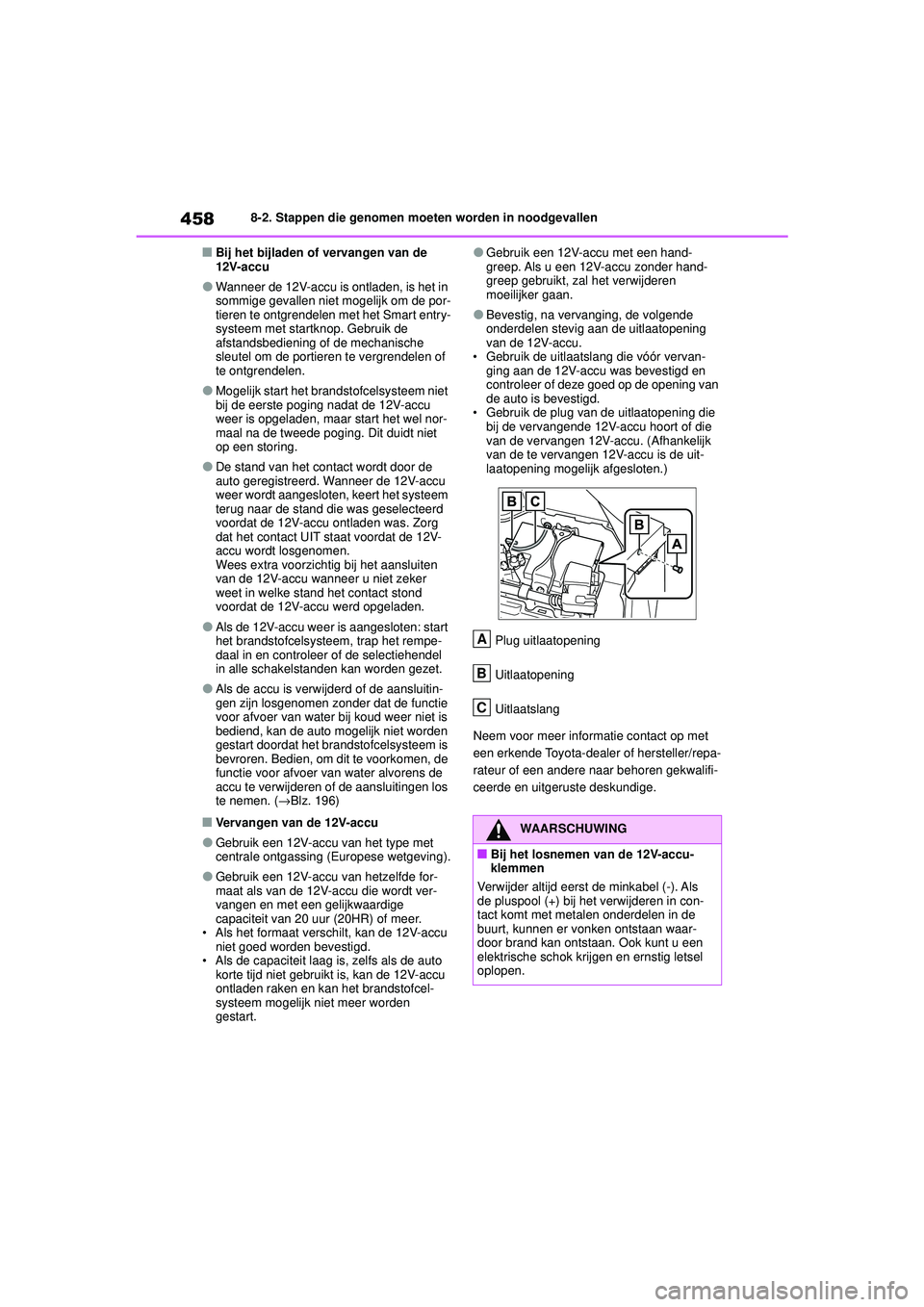

8-2. Stappen die genomen moeten worden in noodgevallen
■Bij het bijladen of vervangen van de
12V-accu
●Wanneer de 12V-accu is ontladen, is het in
sommige gevallen niet mogelijk om de por-
tieren te ontgrendelen met het Smart entry-
systeem met startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
te ontgrendelen.
●Mogelijk start het brandstofcelsysteem niet
bij de eerste poging nadat de 12V-accu
weer is opgeladen, maar start het wel nor-
maal na de tweede poging. Dit duidt niet
op een storing.
●De stand van het contact wordt door de
auto geregistreerd. Wanneer de 12V-accu
weer wordt aangesloten, keert het systeem
terug naar de stand die was geselecteerd
voordat de 12V-accu ontladen was. Zorg
dat het contact UIT staat voordat de 12V-
accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de 12V-accu werd opgeladen.
●Als de 12V-accu weer is aangesloten: start
het brandstofcelsysteem, trap het rempe-
daal in en controleer of de selectiehendel
in alle schakelstanden kan worden gezet.
●Als de accu is verwijderd of de aansluitin-
gen zijn losgenomen zonder dat de functie
voor afvoer van water bij koud weer niet is
bediend, kan de auto mogelijk niet worden
gestart doordat het brandstofcelsysteem is
bevroren. Bedien, om dit te voorkomen, de
functie voor afvoer van water alvorens de
accu te verwijderen of de aansluitingen los
te nemen. ( →Blz. 196)
■Vervangen van de 12V-accu
●Gebruik een 12V-accu van het type met
centrale ontgassing (Europese wetgeving).
●Gebruik een 12V-accu van hetzelfde for-
maat als van de 12V-accu die wordt ver-
vangen en met een gelijkwaardige
capaciteit van 20 uur (20HR) of meer.
• Als het formaat verschilt, kan de 12V-accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet gebruikt is, kan de 12V-accu
ontladen raken en kan het brandstofcel-
systeem mogelijk niet meer worden
gestart.
●Gebruik een 12V-accu met een hand-
greep. Als u een 12V-accu zonder hand-
greep gebruikt, zal het verwijderen
moeilijker gaan.
●Bevestig, na vervanging, de volgende
onderdelen stevig aan de uitlaatopening
van de 12V-accu.
• Gebruik de uitlaatslang die vóór vervan- ging aan de 12V-accu was bevestigd en
controleer of deze goed op de opening van
de auto is bevestigd.
• Gebruik de plug van de uitlaatopening die
bij de vervangende 12V-accu hoort of die
van de vervangen 12V-accu. (Afhankelijk
van de te vervangen 12V-accu is de uit-
laatopening mogelijk afgesloten.)
Plug uitlaatopening
Uitlaatopening
Uitlaatslang
Neem voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Bij het losnemen van de 12V-accu-
klemmen
Verwijder altijd eers t de minkabel (-). Als
de pluspool (+) bij het verwijderen in con-
tact komt met metalen onderdelen in de
buurt, kunnen er vonken ontstaan waar-
door brand kan ontstaan. Ook kunt u een
elektrische schok krij gen en ernstig letsel
oplopen.
A
B
C
MIRAI_OM_Europe_OM62035E.book Page 458 Friday, November 6, 2020 11:27 AM

459
8
MIRAI Handleiding_Europa_M62035_nl

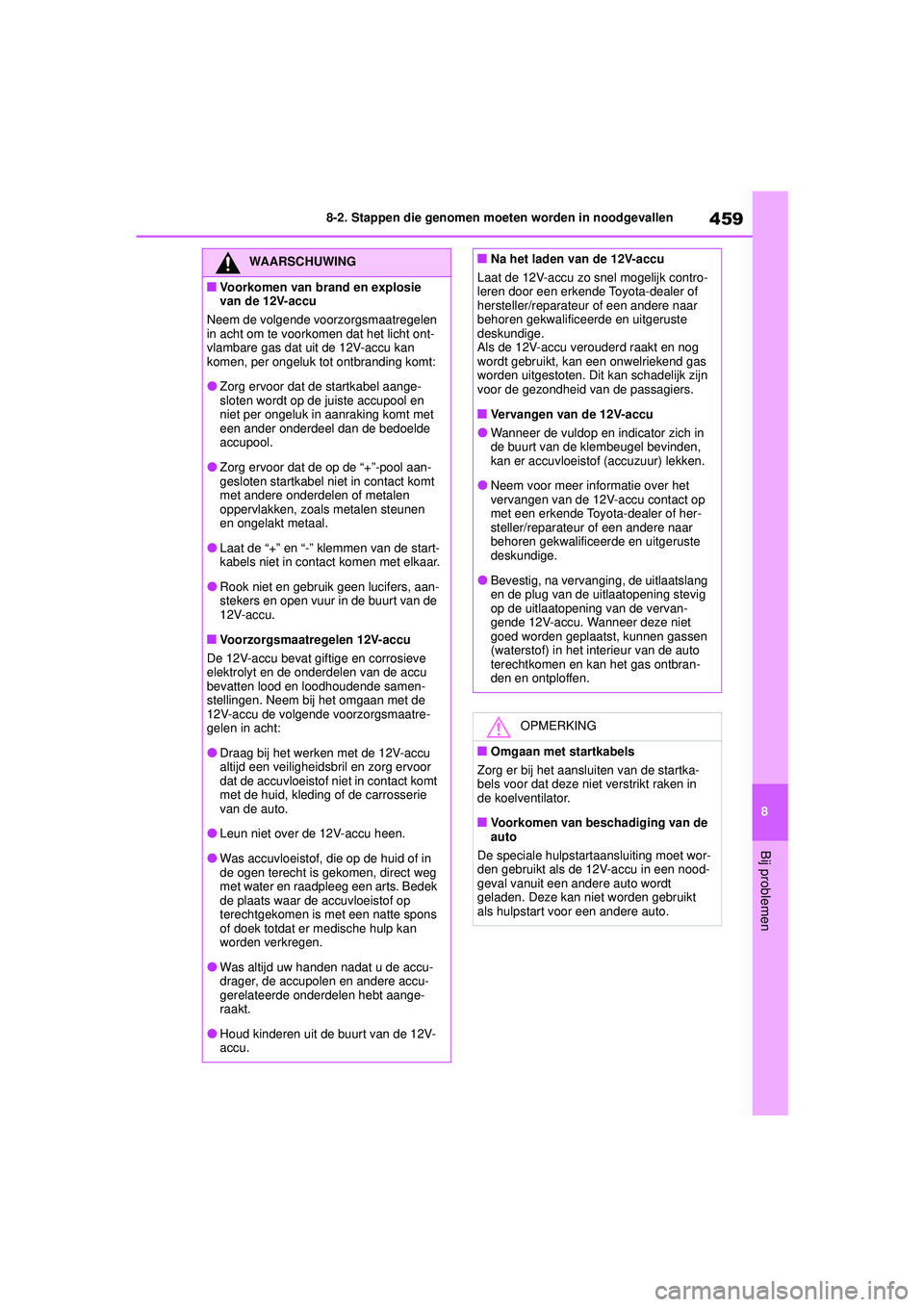

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
WAARSCHUWING
■Voorkomen van brand en explosie
van de 12V-accu
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de 12V-accu kan
komen, per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aange-
sloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met
een ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel niet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
12V-accu.
■Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve
elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samen-
stellingen. Neem bij het omgaan met de
12V-accu de volgende voorzorgsmaatre-
gelen in acht:
●Draag bij het werken met de 12V-accu
altijd een veiligheidsbril en zorg ervoor
dat de accuvloeistof niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de 12V-accu heen.
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts. Bedek
de plaats waar de accuvloeistof op
terechtgekomen is met een natte spons
of doek totdat er medische hulp kan
worden verkregen.
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de 12V-
accu.
■Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als de 12V-accu verouderd raakt en nog
wordt gebruikt, kan een onwelriekend gas
worden uitgestoten. Dit kan schadelijk zijn
voor de gezondheid van de passagiers.
■Vervangen van de 12V-accu
●Wanneer de vuldop en indicator zich in
de buurt van de klembeugel bevinden,
kan er accuvloeistof (accuzuur) lekken.
●Neem voor meer informatie over het
vervangen van de 12V-accu contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Bevestig, na vervanging, de uitlaatslang
en de plug van de uitlaatopening stevig
op de uitlaatopening van de vervan-
gende 12V-accu. Wanneer deze niet
goed worden geplaatst, kunnen gassen
(waterstof) in het interieur van de auto
terechtkomen en kan het gas ontbran-
den en ontploffen.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilator.
■Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet wor-
den gebruikt als de 12V-accu in een nood-
geval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
MIRAI_OM_Europe_OM62035E.book Page 459 Friday, November 6, 2020 11:27 AM

460
MIRAI Handleiding_Europa_M62035_nl

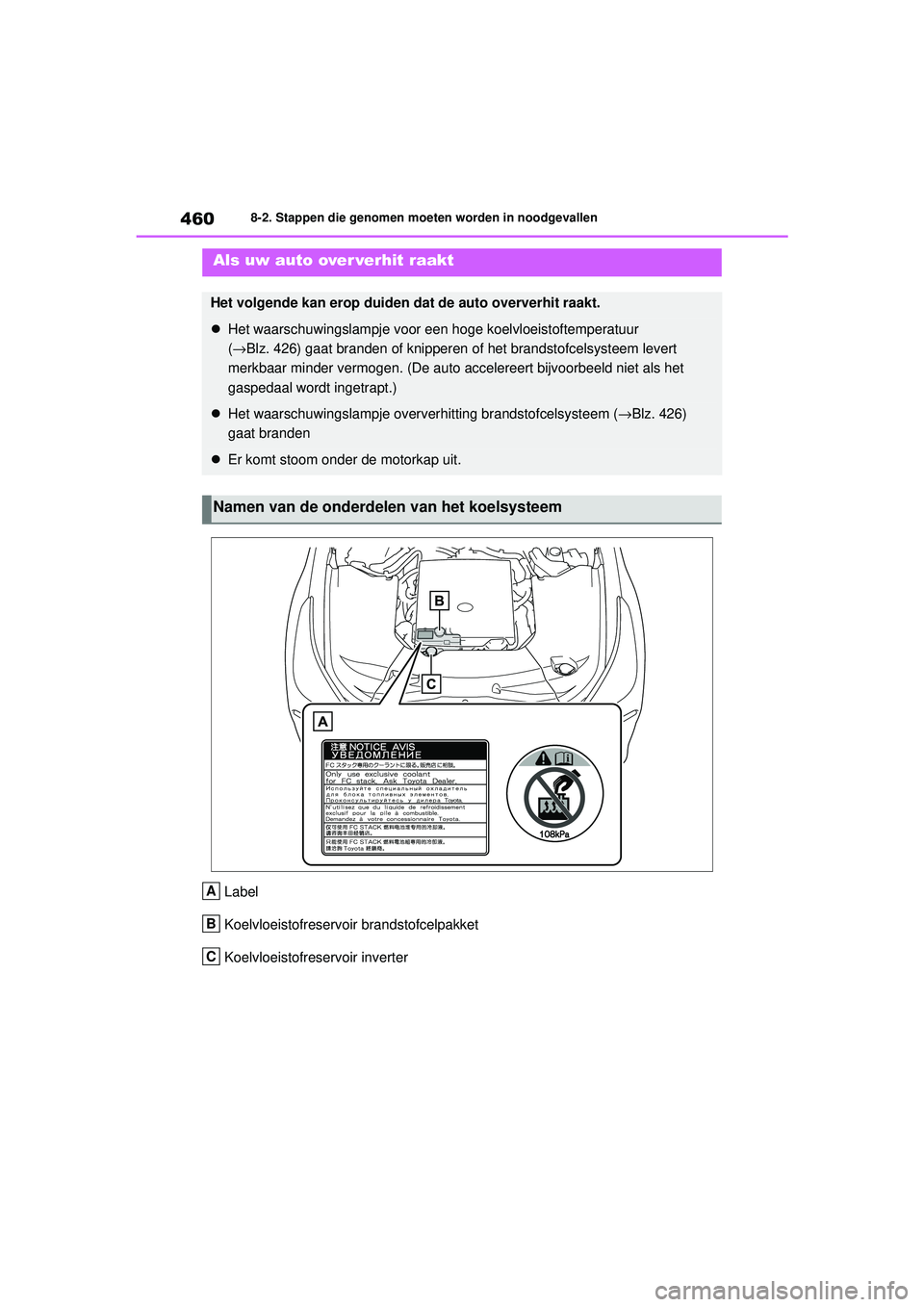

8-2. Stappen die genomen moeten worden in noodgevallen
Label
Koelvloeistofreservoir brandstofcelpakket
Koelvloeistofreservoir inverter
Als uw auto over verhit raakt
Het volgende kan erop duiden dat de auto oververhit raakt.
Het waarschuwingslampje voor e en hoge koelvloeistoftemperatuur
(→Blz. 426) gaat br anden of knipperen of het brandstofcelsysteem levert
merkbaar minder vermogen. (De auto accelereert bijvoorbeeld niet als het
gaspedaal wordt ingetrapt.)
 Het waarschuwingslampje overve rhitting brandstofcelsysteem (→Blz. 426)
gaat branden
 Er komt stoom onder de motorkap uit.
Namen van de onderdelen van het koelsysteem
A
B
C
MIRAI_OM_Europe_OM62035E.book Page 460 Friday, November 6, 2020 11:27 AM
