TOYOTA MIRAI 2022 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2022, Model line: MIRAI, Model: TOYOTA MIRAI 2022Pages: 594, PDF-Größe: 135.98 MB
Page 161 of 594

159
4
Owners Manual_Europe_M62089_de

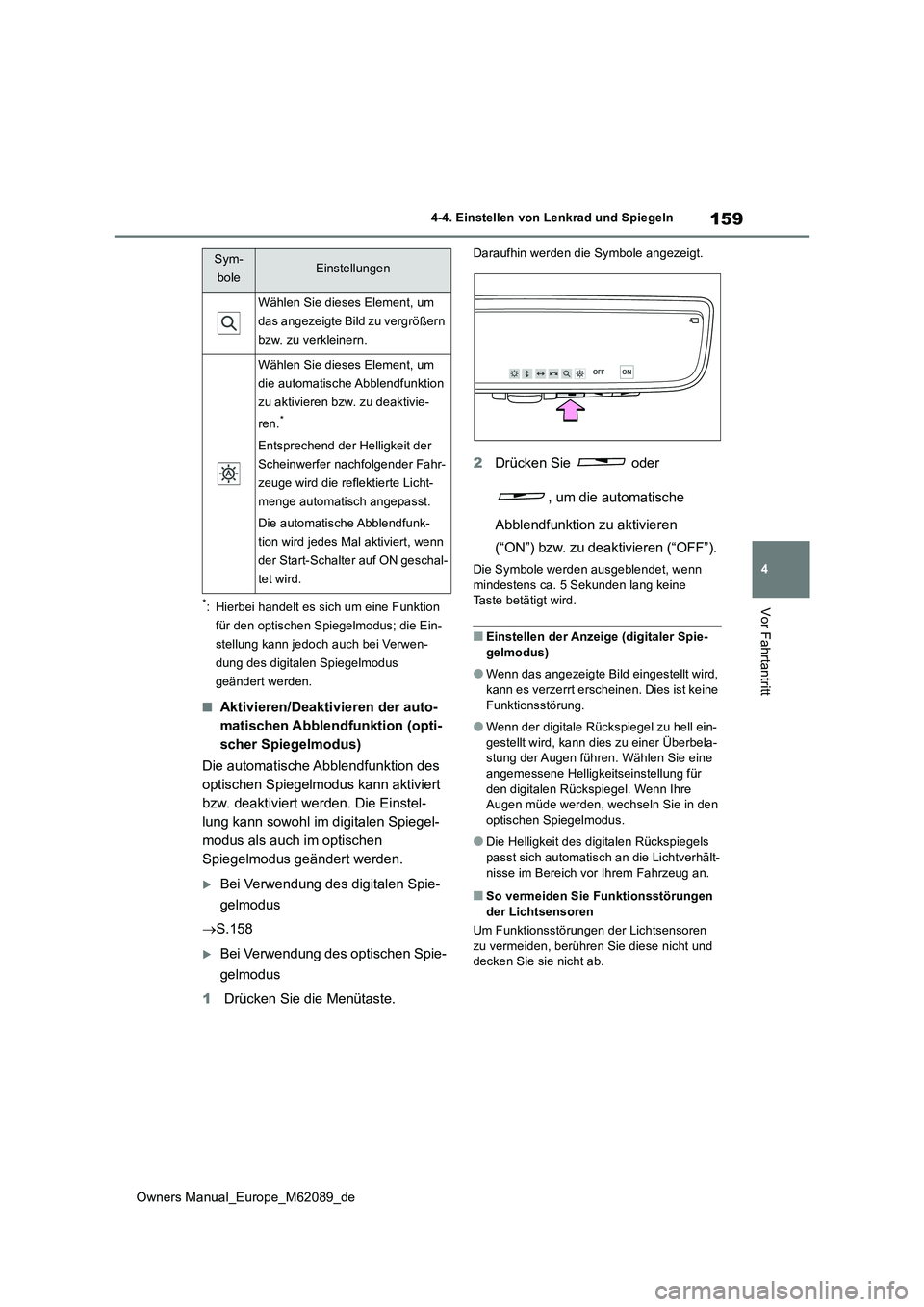

4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt*: Hierbei handelt es sich um eine Funktion
für den optischen Spiegelmodus; die Ein-
stellung kann jedoch auch bei Verwen-
dung des digitalen Spiegelmodus
geändert werden.
■Aktivieren/Deaktivieren der auto-
matischen Abblendfunktion (opti-
scher Spiegelmodus)
Die automatische Abblendfunktion des
optischen Spiegelmodus kann aktiviert
bzw. deaktiviert werden. Die Einstel-
lung kann sowohl im digitalen Spiegel-
modus als auch im optischen
Spiegelmodus geändert werden.
Bei Verwendung des digitalen Spie-
gelmodus
S.158
Bei Verwendung des optischen Spie-
gelmodus
1 Drücken Sie die Menütaste.
Daraufhin werden die Symbole angezeigt.
2Drücken Sie oder
, um die automatische
Abblendfunktion zu aktivieren
(“ON”) bzw. zu deaktivieren (“OFF”).
Die Symbole werden ausgeblendet, wenn mindestens ca. 5 Sekunden lang keine Taste betätigt wird.
■Einstellen der Anzeige (digitaler Spie-
gelmodus)
●Wenn das angezeigte Bild eingestellt wird,
kann es verzerrt erscheinen. Dies ist keine Funktionsstörung.
●Wenn der digitale Rückspiegel zu hell ein-gestellt wird, kann dies zu einer Überbela-stung der Augen führen. Wählen Sie eine
angemessene Helligkeitseinstellung für den digitalen Rückspiegel. Wenn Ihre Augen müde werden, wechseln Sie in den
optischen Spiegelmodus.
●Die Helligkeit des digitalen Rückspiegels
passt sich automatisch an die Lichtverhält- nisse im Bereich vor Ihrem Fahrzeug an.
■So vermeiden Sie Funktionsstörungen der Lichtsensoren
Um Funktionsstörungen der Lichtsensoren
zu vermeiden, berühren Sie diese nicht und decken Sie sie nicht ab.
Wählen Sie dieses Element, um
das angezeigte Bild zu vergrößern
bzw. zu verkleinern.
Wählen Sie dieses Element, um
die automatische Abblendfunktion
zu aktivieren bzw. zu deaktivie-
ren.*
Entsprechend der Helligkeit der
Scheinwerfer nachfolgender Fahr-
zeuge wird die reflektierte Licht-
menge automatisch angepasst.
Die automatische Abblendfunk-
tion wird jedes Mal aktiviert, wenn
der Start-Schalter auf ON geschal-
tet wird.
Sym-
boleEinstellungen
Page 162 of 594

160
Owners Manual_Europe_M62089_de
4-4. Einstellen von Lenkrad und Spiegeln

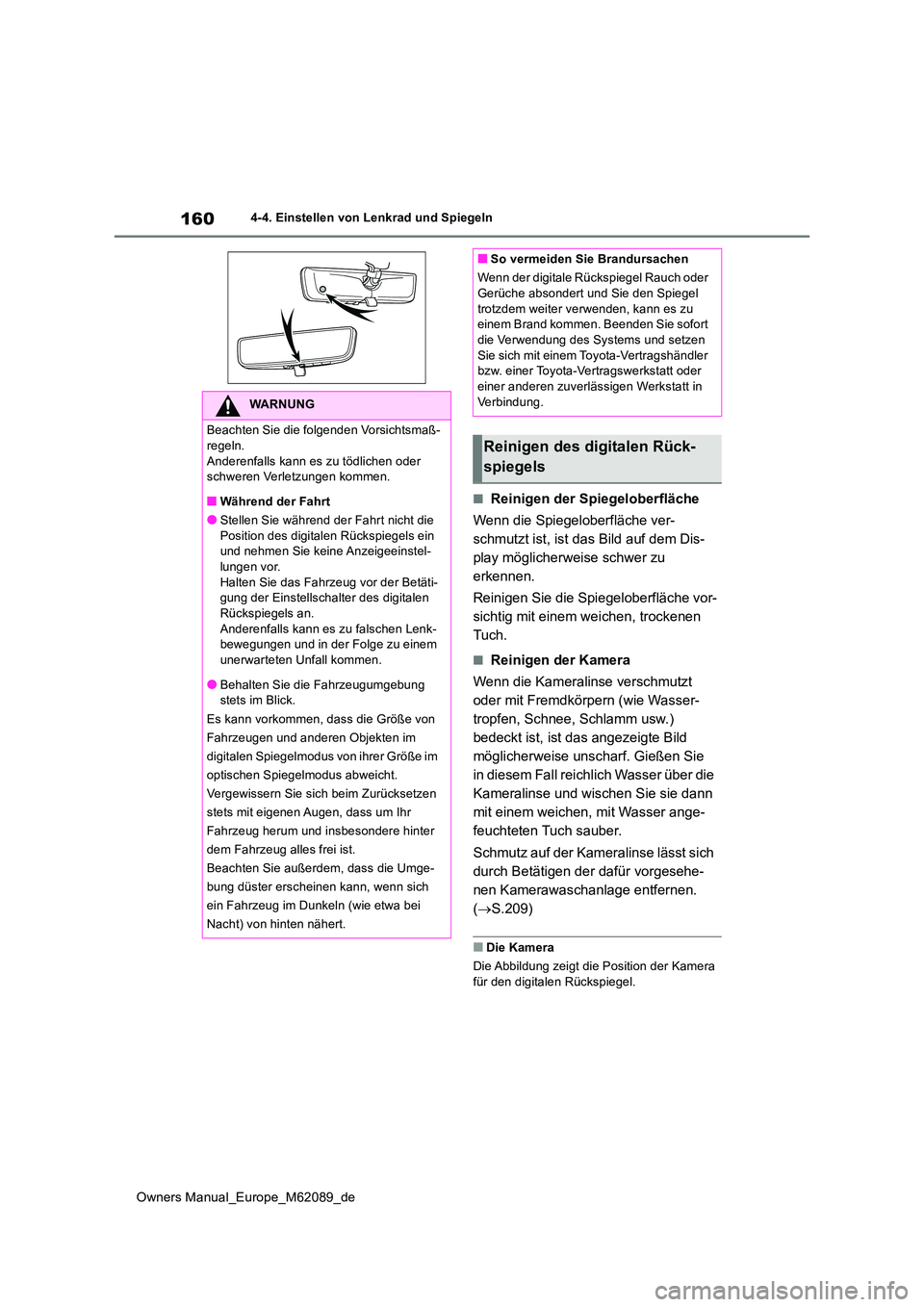

■Reinigen der Spiegeloberfläche
Wenn die Spiegeloberfläche ver-
schmutzt ist, ist das Bild auf dem Dis-
play möglicherweise schwer zu
erkennen.
Reinigen Sie die Spiegeloberfläche vor-
sichtig mit einem weichen, trockenen
Tuch.
■Reinigen der Kamera
Wenn die Kameralinse verschmutzt
oder mit Fremdkörpern (wie Wasser-
tropfen, Schnee, Schlamm usw.)
bedeckt ist, ist das angezeigte Bild
möglicherweise unscharf. Gießen Sie
in diesem Fall reichlich Wasser über die
Kameralinse und wischen Sie sie dann
mit einem weichen, mit Wasser ange-
feuchteten Tuch sauber.
Schmutz auf der Kameralinse lässt sich
durch Betätigen der dafür vorgesehe-
nen Kamerawaschanlage entfernen.
( S.209)
■Die Kamera
Die Abbildung zeigt die Position der Kamera für den digitalen Rückspiegel.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Während der Fahrt
●Stellen Sie während der Fahrt nicht die Position des digitalen Rückspiegels ein und nehmen Sie keine Anzeigeeinstel-
lungen vor. Halten Sie das Fahrzeug vor der Betäti-gung der Einstellschalter des digitalen
Rückspiegels an. Anderenfalls kann es zu falschen Lenk-bewegungen und in der Folge zu einem
unerwarteten Unfall kommen.
●Behalten Sie die Fahrzeugumgebung stets im Blick.
Es kann vorkommen, dass die Größe von
Fahrzeugen und anderen Objekten im
digitalen Spiegelmodus von ihrer Größe im
optischen Spiegelmodus abweicht.
Vergewissern Sie sich beim Zurücksetzen
stets mit eigenen Augen, dass um Ihr
Fahrzeug herum und insbesondere hinter
dem Fahrzeug alles frei ist.
Beachten Sie außerdem, dass die Umge-
bung düster erscheinen kann, wenn sich
ein Fahrzeug im Dunkeln (wie etwa bei
Nacht) von hinten nähert.
■So vermeiden Sie Brandursachen
Wenn der digitale Rückspiegel Rauch oder Gerüche absondert und Sie den Spiegel
trotzdem weiter verwenden, kann es zu einem Brand kommen. Beenden Sie sofort die Verwendung des Systems und setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Reinigen des digitalen Rück-
spiegels
Page 163 of 594

161
4
Owners Manual_Europe_M62089_de
4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt

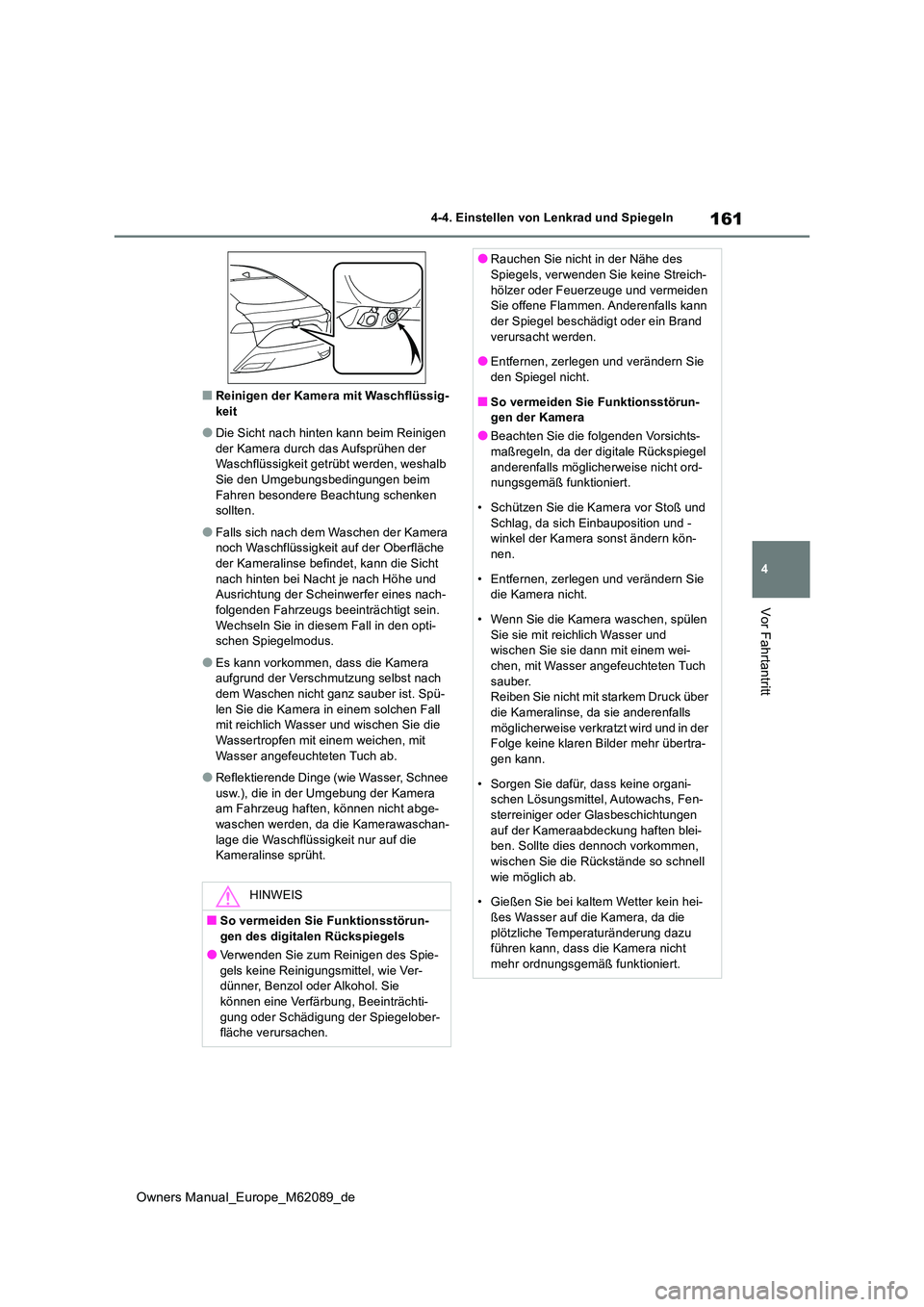

■Reinigen der Kamera mit Waschflüssig- keit
●Die Sicht nach hinten kann beim Reinigen der Kamera durch das Aufsprühen der Waschflüssigkeit getrübt werden, weshalb
Sie den Umgebungsbedingungen beim Fahren besondere Beachtung schenken sollten.
●Falls sich nach dem Waschen der Kamera noch Waschflüssigkeit auf der Oberfläche
der Kameralinse befindet, kann die Sicht nach hinten bei Nacht je nach Höhe und Ausrichtung der Scheinwerfer eines nach-
folgenden Fahrzeugs beeinträchtigt sein. Wechseln Sie in diesem Fall in den opti-schen Spiegelmodus.
●Es kann vorkommen, dass die Kamera aufgrund der Verschmutzung selbst nach
dem Waschen nicht ganz sauber ist. Spü- len Sie die Kamera in einem solchen Fall mit reichlich Wasser und wischen Sie die
Wassertropfen mit einem weichen, mit Wasser angefeuchteten Tuch ab.
●Reflektierende Dinge (wie Wasser, Schnee usw.), die in der Umgebung der Kamera am Fahrzeug haften, können nicht abge-
waschen werden, da die Kamerawaschan- lage die Waschflüssigkeit nur auf die Kameralinse sprüht.
HINWEIS
■So vermeiden Sie Funktionsstörun-gen des digitalen Rückspiegels
●Verwenden Sie zum Reinigen des Spie-
gels keine Reinigungsmittel, wie Ver- dünner, Benzol oder Alkohol. Sie können eine Verfärbung, Beeinträchti-
gung oder Schädigung der Spiegelober- fläche verursachen.
●Rauchen Sie nicht in der Nähe des Spiegels, verwenden Sie keine Streich-
hölzer oder Feuerzeuge und vermeiden Sie offene Flammen. Anderenfalls kann der Spiegel beschädigt oder ein Brand
verursacht werden.
●Entfernen, zerlegen und verändern Sie den Spiegel nicht.
■So vermeiden Sie Funktionsstörun-gen der Kamera
●Beachten Sie die folgenden Vorsichts-maßregeln, da der digitale Rückspiegel
anderenfalls möglicherweise nicht ord- nungsgemäß funktioniert.
• Schützen Sie die Kamera vor Stoß und
Schlag, da sich Einbauposition und - winkel der Kamera sonst ändern kön-nen.
• Entfernen, zerlegen und verändern Sie die Kamera nicht.
• Wenn Sie die Kamera waschen, spülen
Sie sie mit reichlich Wasser und wischen Sie sie dann mit einem wei-chen, mit Wasser angefeuchteten Tuch
sauber. Reiben Sie nicht mit starkem Druck über die Kameralinse, da sie anderenfalls
möglicherweise verkratzt wird und in der Folge keine klaren Bilder mehr übertra-gen kann.
• Sorgen Sie dafür, dass keine organi- schen Lösungsmittel, Autowachs, Fen-sterreiniger oder Glasbeschichtungen
auf der Kameraabdeckung haften blei- ben. Sollte dies dennoch vorkommen, wischen Sie die Rückstände so schnell
wie möglich ab.
• Gießen Sie bei kaltem Wetter kein hei- ßes Wasser auf die Kamera, da die
plötzliche Temperaturänderung dazu führen kann, dass die Kamera nicht mehr ordnungsgemäß funktioniert.
Page 164 of 594

162
Owners Manual_Europe_M62089_de
4-4. Einstellen von Lenkrad und Spiegeln

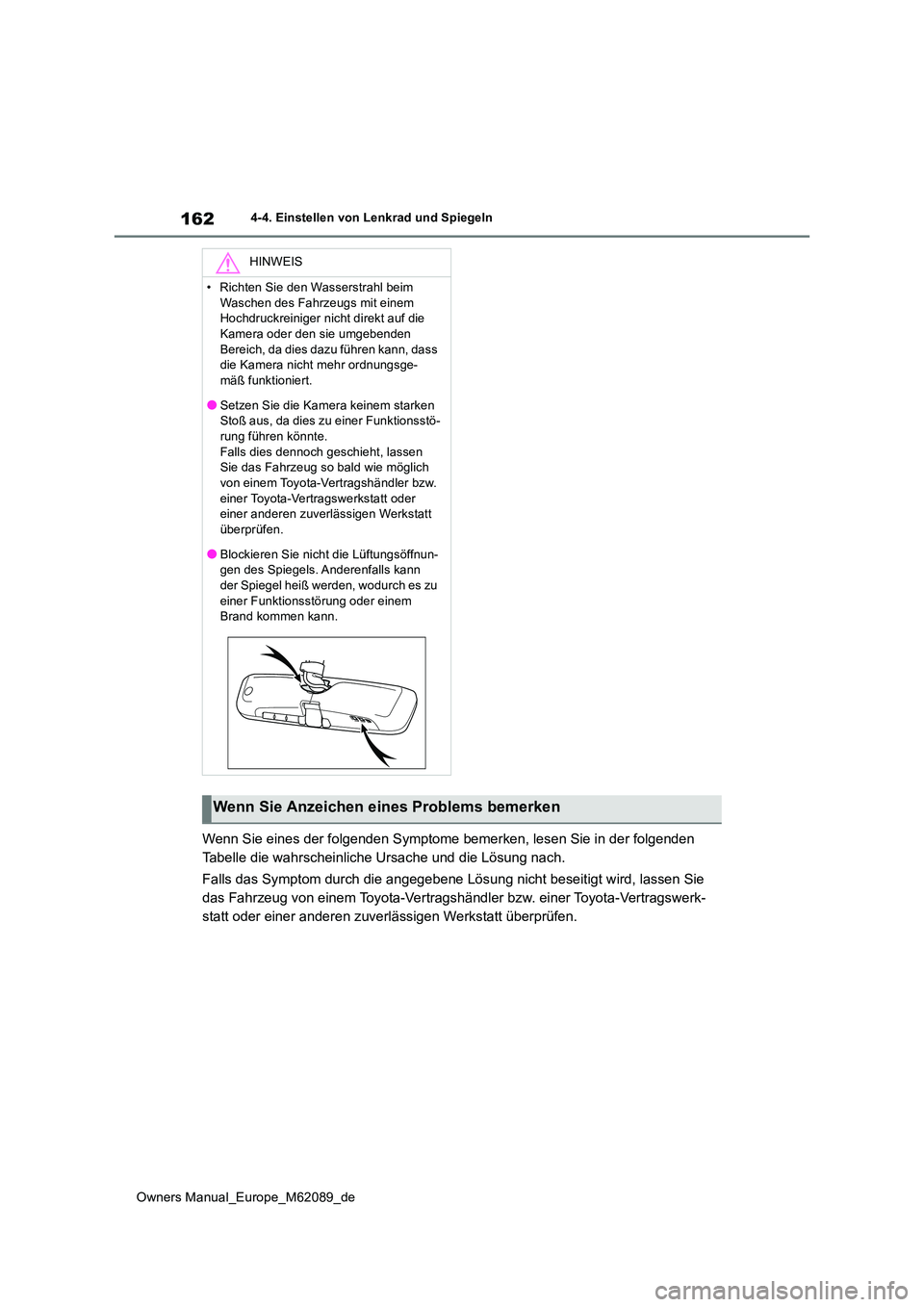

Wenn Sie eines der folgenden Symptome bemerken, lesen Sie in der folgenden
Tabelle die wahrscheinliche Ursache und die Lösung nach.
Falls das Symptom durch die angegebene Lösung nicht beseitigt w ird, lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota -Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
HINWEIS
• Richten Sie den Wasserstrahl beim
Waschen des Fahrzeugs mit einem Hochdruckreiniger nic ht direkt auf die Kamera oder den sie umgebenden
Bereich, da dies dazu führen kann, dass die Kamera nicht mehr ordnungsge-mäß funktioniert.
●Setzen Sie die Kamera keinem starken Stoß aus, da dies zu einer Funktionsstö-rung führen könnte.
Falls dies dennoch geschieht, lassen Sie das Fahrzeug so bald wie möglich von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
●Blockieren Sie nicht die Lüftungsöffnun-gen des Spiegels. Anderenfalls kann der Spiegel heiß werden, wodurch es zu
einer Funktionsstörung oder einem Brand kommen kann.
Wenn Sie Anzeichen eines Problems bemerken
Page 165 of 594

163
4
Owners Manual_Europe_M62089_de
4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt

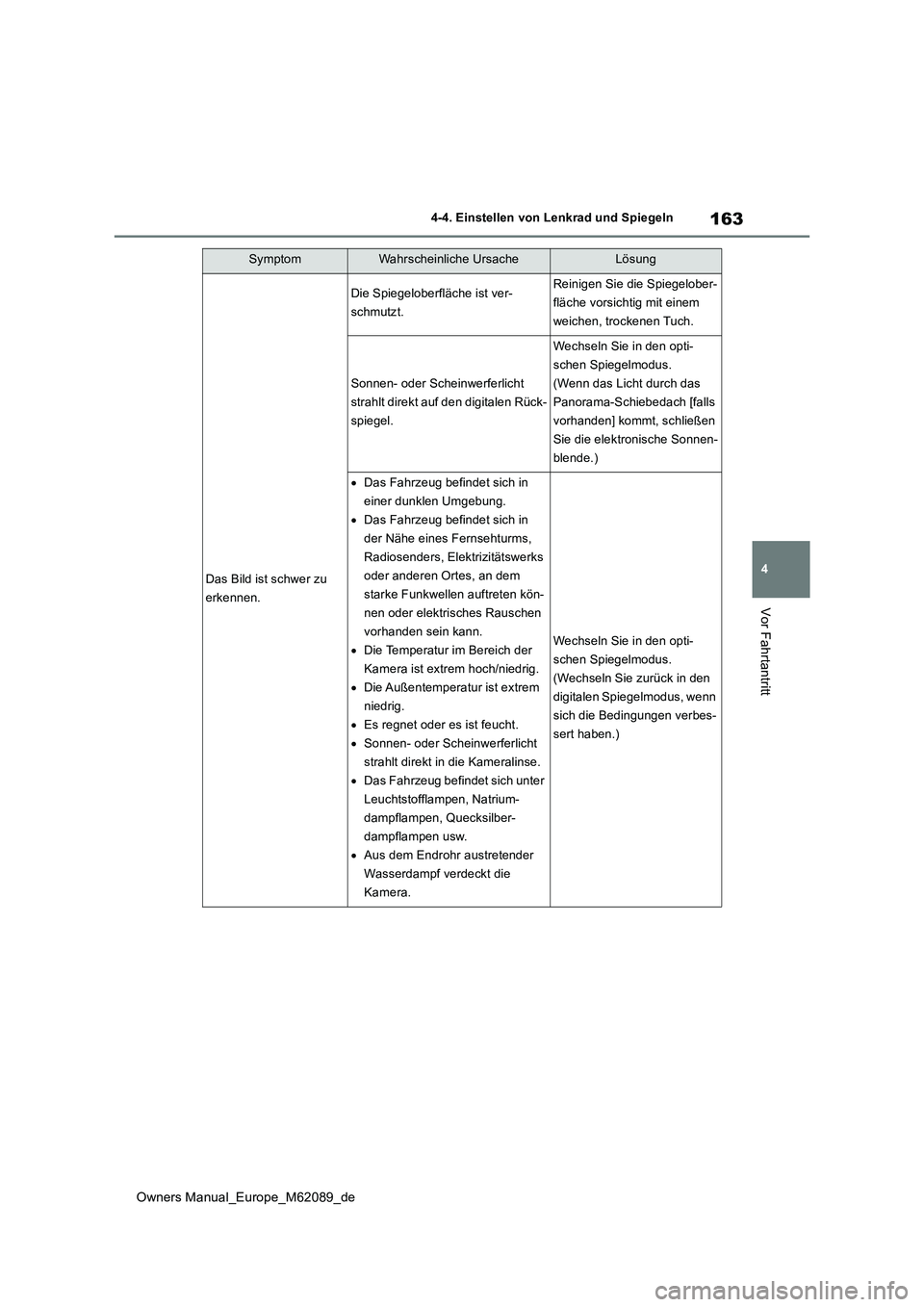

SymptomWahrscheinliche UrsacheLösung
Das Bild ist schwer zu
erkennen.
Die Spiegeloberfläche ist ver-
schmutzt.
Reinigen Sie die Spiegelober-
fläche vorsichtig mit einem
weichen, trockenen Tuch.
Sonnen- oder Scheinwerferlicht
strahlt direkt auf den digitalen Rück-
spiegel.
Wechseln Sie in den opti-
schen Spiegelmodus.
(Wenn das Licht durch das
Panorama-Schiebedach [falls
vorhanden] kommt, schließen
Sie die elektronische Sonnen-
blende.)
Das Fahrzeug befindet sich in
einer dunklen Umgebung.
Das Fahrzeug befindet sich in
der Nähe eines Fernsehturms,
Radiosenders, Elektrizitätswerks
oder anderen Ortes, an dem
starke Funkwellen auftreten kön-
nen oder elektrisches Rauschen
vorhanden sein kann.
Die Temperatur im Bereich der
Kamera ist extrem hoch/niedrig.
Die Außentemperatur ist extrem
niedrig.
Es regnet oder es ist feucht.
Sonnen- oder Scheinwerferlicht
strahlt direkt in die Kameralinse.
Das Fahrzeug befindet sich unter
Leuchtstofflampen, Natrium-
dampflampen, Quecksilber-
dampflampen usw.
Aus dem Endrohr austretender
Wasserdampf verdeckt die
Kamera.
Wechseln Sie in den opti-
schen Spiegelmodus.
(Wechseln Sie zurück in den
digitalen Spiegelmodus, wenn
sich die Bedingungen verbes-
sert haben.)
Page 166 of 594

164
Owners Manual_Europe_M62089_de
4-4. Einstellen von Lenkrad und Spiegeln

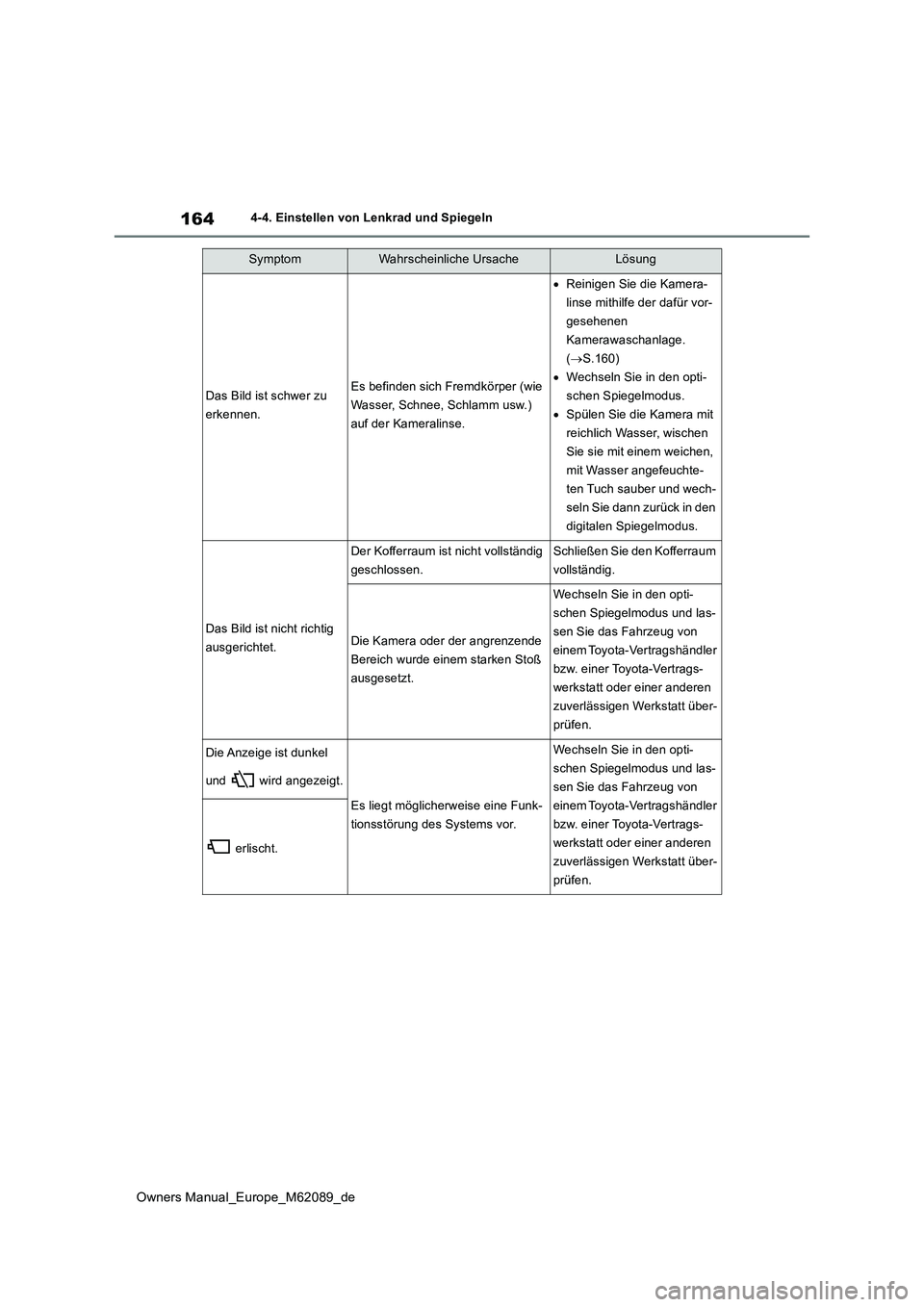

Das Bild ist schwer zu
erkennen.
Es befinden sich Fremdkörper (wie
Wasser, Schnee, Schlamm usw.)
auf der Kameralinse.
Reinigen Sie die Kamera-
linse mithilfe der dafür vor-
gesehenen
Kamerawaschanlage.
( S.160)
Wechseln Sie in den opti-
schen Spiegelmodus.
Spülen Sie die Kamera mit
reichlich Wasser, wischen
Sie sie mit einem weichen,
mit Wasser angefeuchte-
ten Tuch sauber und wech-
seln Sie dann zurück in den
digitalen Spiegelmodus.
Das Bild ist nicht richtig
ausgerichtet.
Der Kofferraum ist nicht vollständig
geschlossen.
Schließen Sie den Kofferraum
vollständig.
Die Kamera oder der angrenzende
Bereich wurde einem starken Stoß
ausgesetzt.
Wechseln Sie in den opti-
schen Spiegelmodus und las-
sen Sie das Fahrzeug von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt über-
prüfen.
Die Anzeige ist dunkel
und wird angezeigt.
Es liegt möglicherweise eine Funk-
tionsstörung des Systems vor.
Wechseln Sie in den opti-
schen Spiegelmodus und las-
sen Sie das Fahrzeug von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt über-
prüfen.
erlischt.
SymptomWahrscheinliche UrsacheLösung

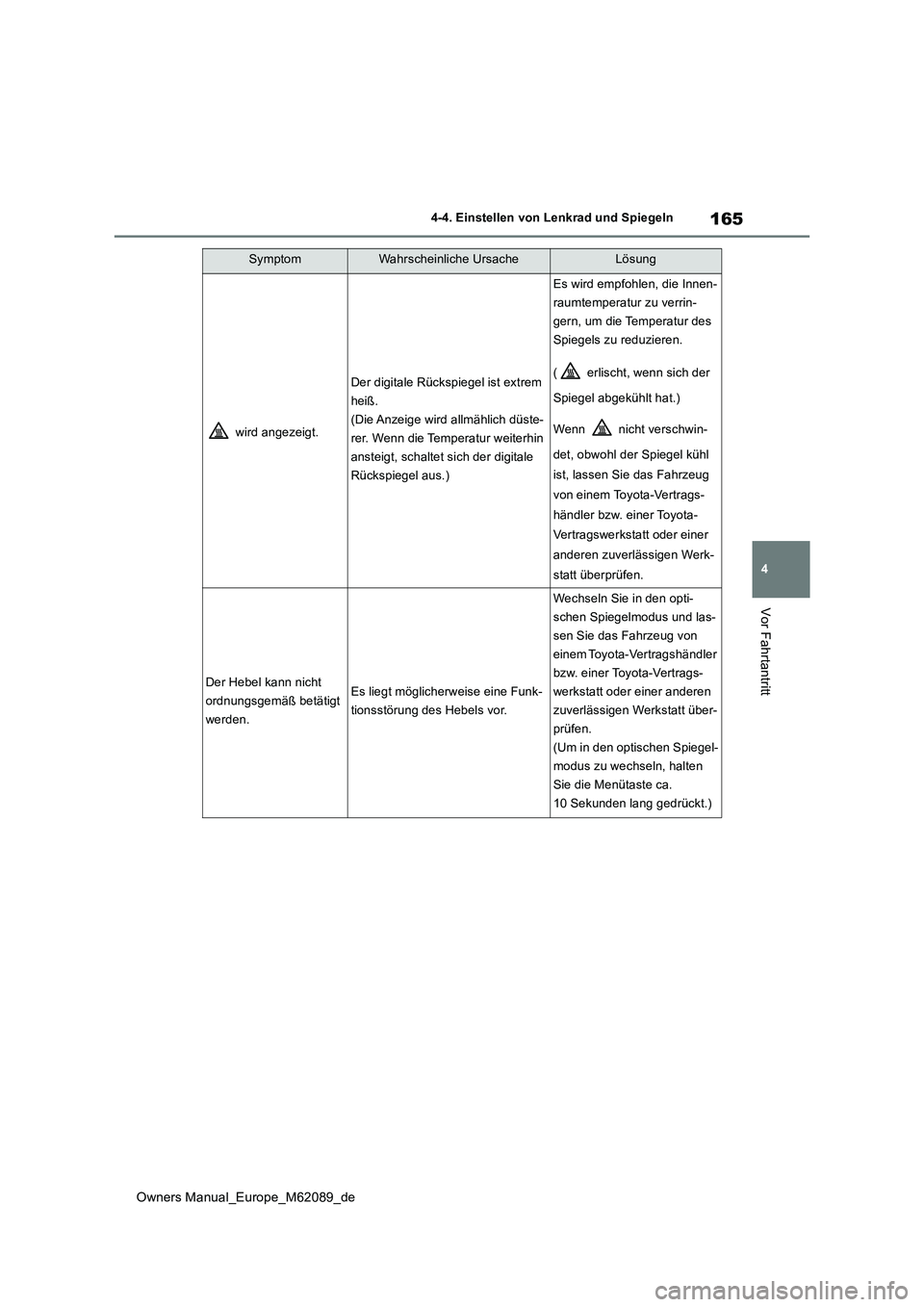

Page 167 of 594

165
4
Owners Manual_Europe_M62089_de
4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
wird angezeigt.
Der digitale Rückspiegel ist extrem
heiß.
(Die Anzeige wird allmählich düste-
rer. Wenn die Temperatur weiterhin
ansteigt, schaltet sich der digitale
Rückspiegel aus.)
Es wird empfohlen, die Innen-
raumtemperatur zu verrin-
gern, um die Temperatur des
Spiegels zu reduzieren.
( erlischt, wenn sich der
Spiegel abgekühlt hat.)
Wenn nicht verschwin-
det, obwohl der Spiegel kühl
ist, lassen Sie das Fahrzeug
von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer
anderen zuverlässigen Werk-
statt überprüfen.
Der Hebel kann nicht
ordnungsgemäß betätigt
werden.
Es liegt möglicherweise eine Funk-
tionsstörung des Hebels vor.
Wechseln Sie in den opti-
schen Spiegelmodus und las-
sen Sie das Fahrzeug von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt über-
prüfen.
(Um in den optischen Spiegel-
modus zu wechseln, halten
Sie die Menütaste ca.
10 Sekunden lang gedrückt.)
SymptomWahrscheinliche UrsacheLösung
Page 168 of 594

166
Owners Manual_Europe_M62089_de

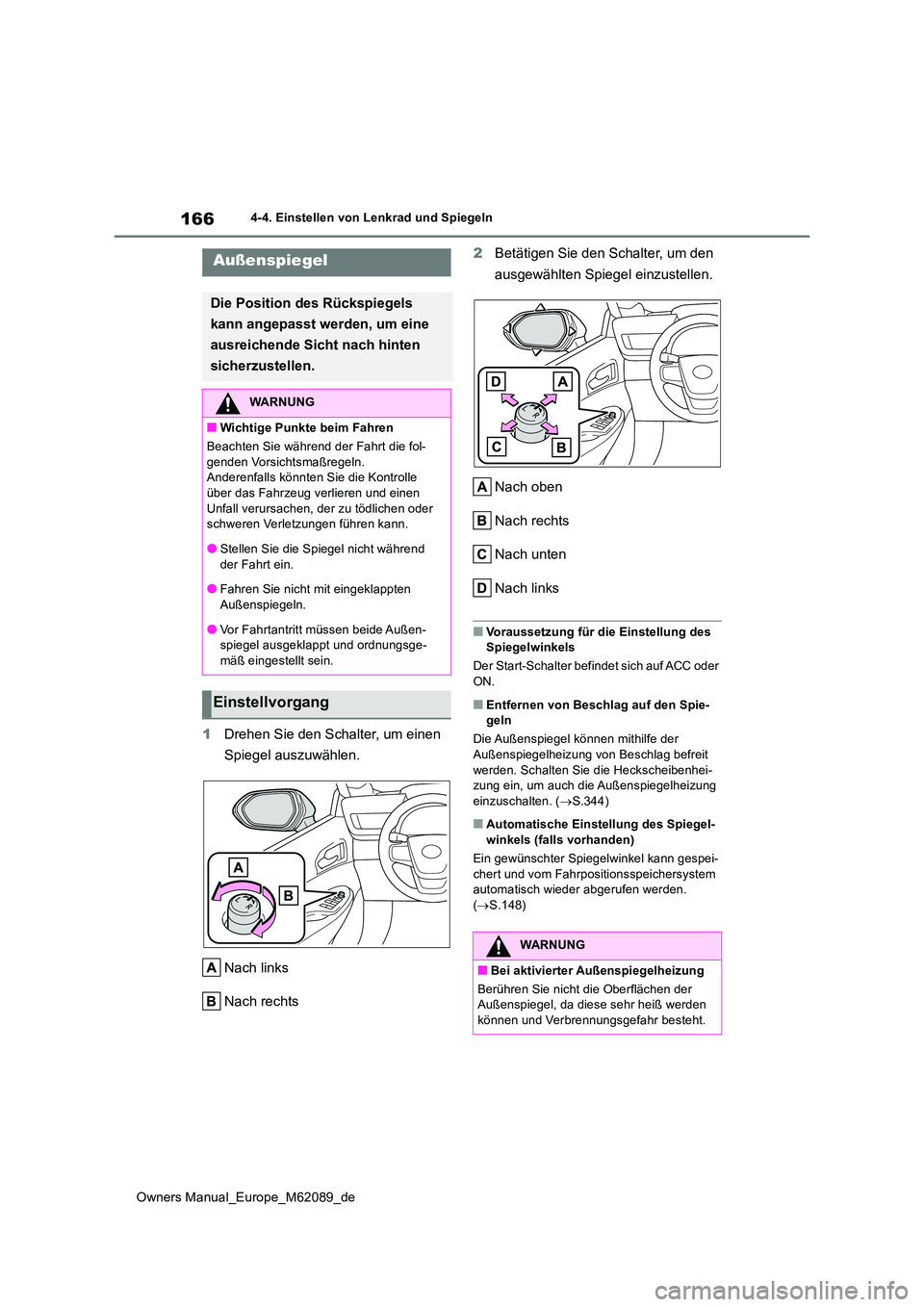

4-4. Einstellen von Lenkrad und Spiegeln
1Drehen Sie den Schalter, um einen
Spiegel auszuwählen.
Nach links
Nach rechts
2 Betätigen Sie den Schalter, um den
ausgewählten Spiegel einzustellen.
Nach oben
Nach rechts
Nach unten
Nach links
■Voraussetzung für die Einstellung des Spiegelwinkels
Der Start-Schalter befindet sich auf ACC oder
ON.
■Entfernen von Beschlag auf den Spie- geln
Die Außenspiegel können mithilfe der Außenspiegelheizung von Beschlag befreit
werden. Schalten Sie die Heckscheibenhei- zung ein, um auch die Außenspiegelheizung einzuschalten. ( S.344)
■Automatische Einstellung des Spiegel-
winkels (falls vorhanden)
Ein gewünschter Spiegelwinkel kann gespei- chert und vom Fahrpositionsspeichersystem automatisch wieder abgerufen werden.
( S.148)
Außenspiegel
Die Position des Rückspiegels
kann angepasst werden, um eine
ausreichende Sicht nach hinten
sicherzustellen.
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die fol- genden Vorsichtsmaßregeln.Anderenfalls könnten Sie die Kontrolle
über das Fahrzeug verlieren und einen Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während der Fahrt ein.
●Fahren Sie nicht mit eingeklappten
Außenspiegeln.
●Vor Fahrtantritt müssen beide Außen- spiegel ausgeklappt und ordnungsge-
mäß eingestellt sein.
Einstellvorgang
WARNUNG
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberflächen der Außenspiegel, da diese sehr heiß werden
können und Verbrennungsgefahr besteht.
Page 169 of 594

167
4
Owners Manual_Europe_M62089_de

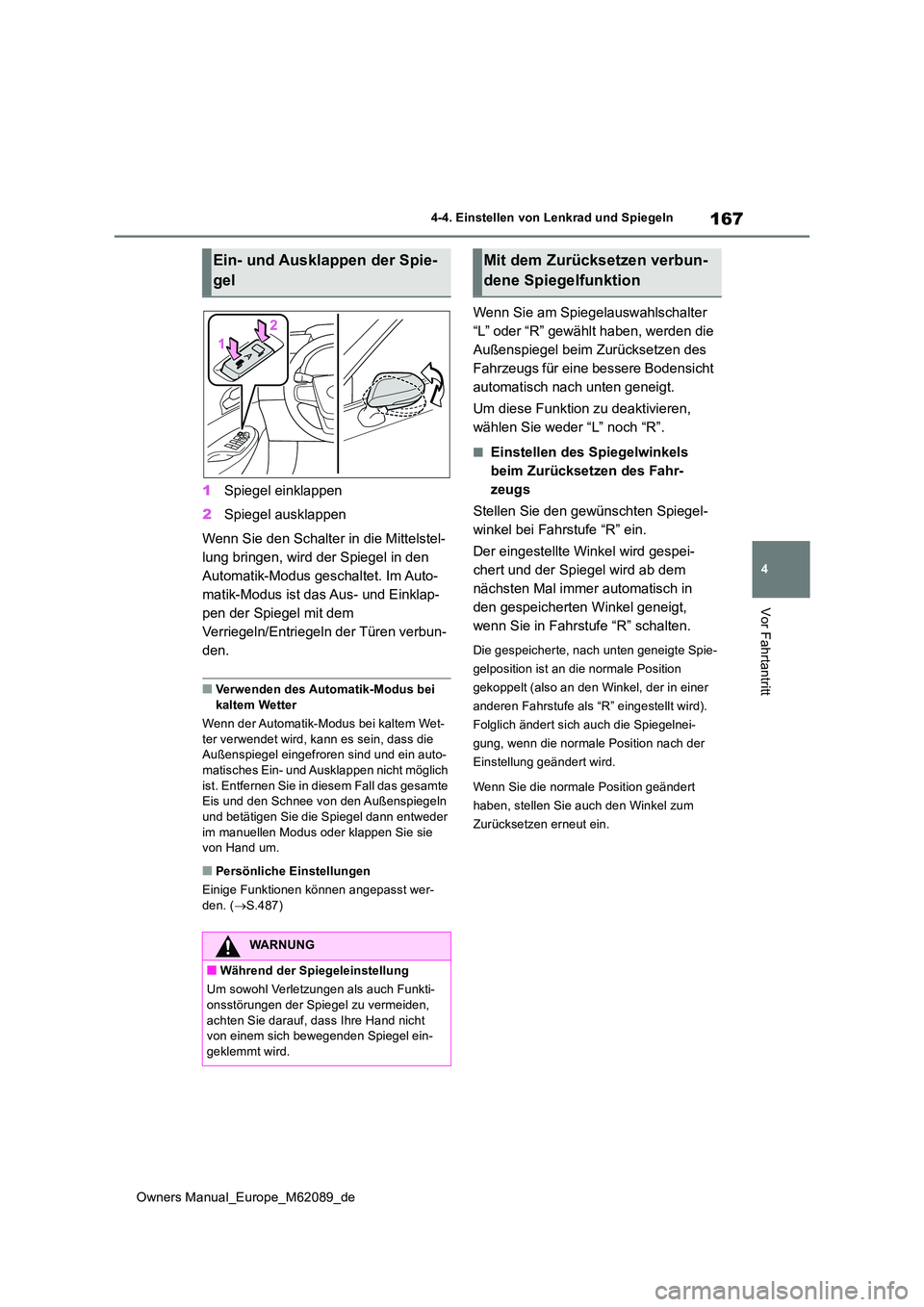

4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
1Spiegel einklappen
2 Spiegel ausklappen
Wenn Sie den Schalter in die Mittelstel-
lung bringen, wird der Spiegel in den
Automatik-Modus geschaltet. Im Auto-
matik-Modus ist das Aus- und Einklap-
pen der Spiegel mit dem
Verriegeln/Entriegeln der Türen verbun-
den.
■Verwenden des Automatik-Modus bei
kaltem Wetter
Wenn der Automatik-Modus bei kaltem Wet- ter verwendet wird, kann es sein, dass die Außenspiegel eingefroren sind und ein auto-
matisches Ein- und Ausklappen nicht möglich ist. Entfernen Sie in diesem Fall das gesamte Eis und den Schnee von den Außenspiegeln
und betätigen Sie die Spiegel dann entweder im manuellen Modus oder klappen Sie sie von Hand um.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer-
den. ( S.487)
Wenn Sie am Spiegelauswahlschalter
“L” oder “R” gewählt haben, werden die
Außenspiegel beim Zurücksetzen des
Fahrzeugs für eine bessere Bodensicht
automatisch nach unten geneigt.
Um diese Funktion zu deaktivieren,
wählen Sie weder “L” noch “R”.
■Einstellen des Spiegelwinkels
beim Zurücksetzen des Fahr-
zeugs
Stellen Sie den gewünschten Spiegel-
winkel bei Fahrstufe “R” ein.
Der eingestellte Winkel wird gespei-
chert und der Spiegel wird ab dem
nächsten Mal immer automatisch in
den gespeicherten Winkel geneigt,
wenn Sie in Fahrstufe “R” schalten.
Die gespeicherte, nach unten geneigte Spie-
gelposition ist an die normale Position
gekoppelt (also an den Winkel, der in einer
anderen Fahrstufe als “R” eingestellt wird).
Folglich ändert sich auch die Spiegelnei-
gung, wenn die normale Position nach der
Einstellung geändert wird.
Wenn Sie die normale Position geändert
haben, stellen Sie auch den Winkel zum
Zurücksetzen erneut ein.
Ein- und Ausklappen der Spie-
gel
WARNUNG
■Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funkti- onsstörungen der Spiegel zu vermeiden,
achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel ein-geklemmt wird.
Mit dem Zurücksetzen verbun-
dene Spiegelfunktion
Page 170 of 594

168
Owners Manual_Europe_M62089_de

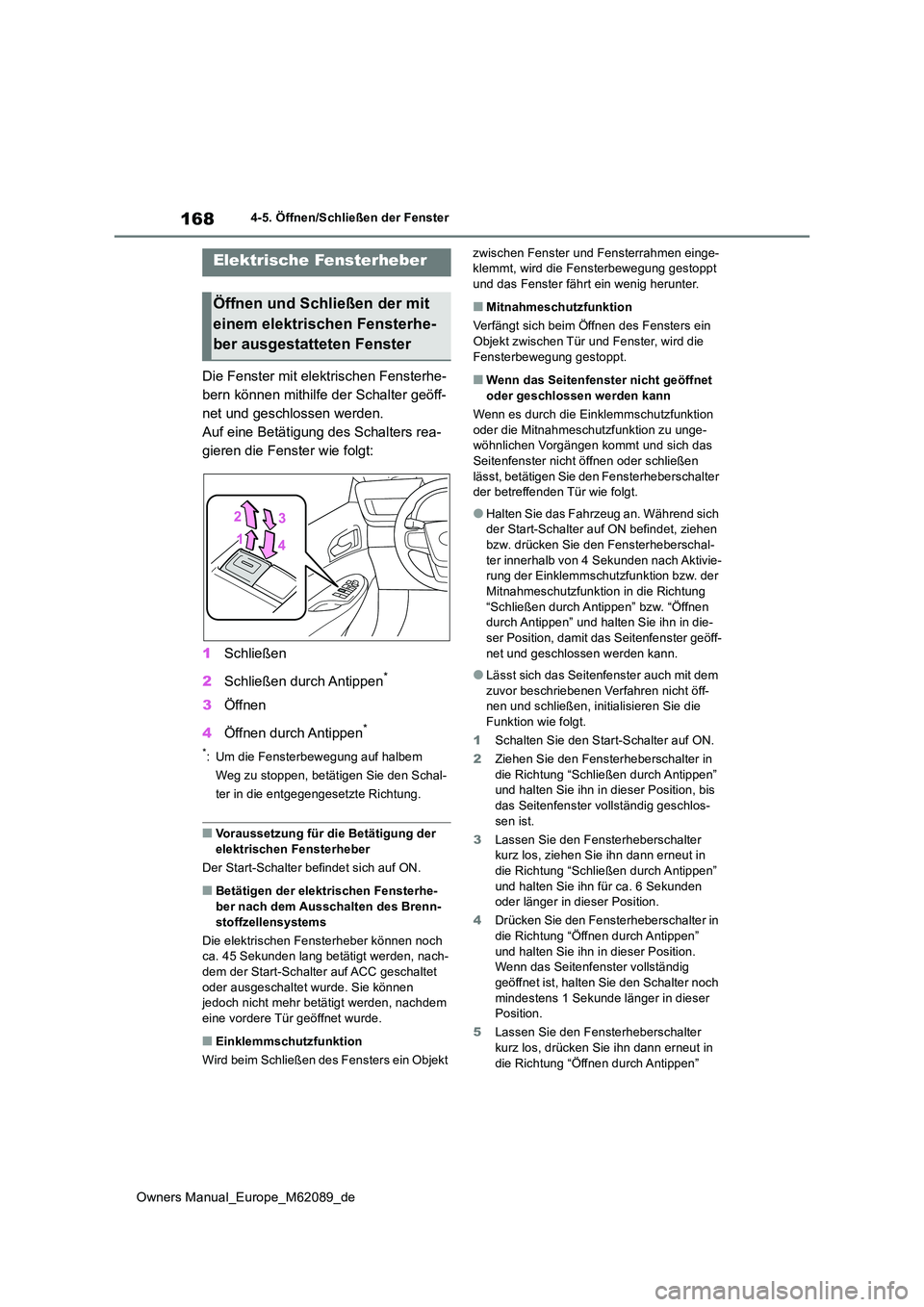

4-5. Öffnen/Schließen der Fenster
4-5.Öffnen/Sch ließe n d er Fen ste r
Die Fenster mit elektrischen Fensterhe-
bern können mithilfe der Schalter geöff-
net und geschlossen werden.
Auf eine Betätigung des Schalters rea-
gieren die Fenster wie folgt:
1 Schließen
2 Schließen durch Antippen*
3Öffnen
4 Öffnen durch Antippen*
*: Um die Fensterbewegung auf halbem
Weg zu stoppen, betätigen Sie den Schal-
ter in die entgegengesetzte Richtung.
■Voraussetzung für die Betätigung der elektrischen Fensterheber
Der Start-Schalter befindet sich auf ON.
■Betätigen der elektrischen Fensterhe- ber nach dem Ausschalten des Brenn-
stoffzellensystems
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden, nach-dem der Start-Schalter auf ACC geschaltet
oder ausgeschaltet wurde. Sie können jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
■Einklemmschutzfunktion
Wird beim Schließen des Fensters ein Objekt
zwischen Fenster und Fensterrahmen einge- klemmt, wird die Fensterbewegung gestoppt und das Fenster fährt ein wenig herunter.
■Mitnahmeschutzfunktion
Verfängt sich beim Öffnen des Fensters ein
Objekt zwischen Tür und Fenster, wird die Fensterbewegung gestoppt.
■Wenn das Seitenfenster nicht geöffnet oder geschlossen werden kann
Wenn es durch die Einklemmschutzfunktion
oder die Mitnahmeschutzfunktion zu unge- wöhnlichen Vorgängen kommt und sich das Seitenfenster nicht öffnen oder schließen
lässt, betätigen Sie den Fensterheberschalter der betreffenden Tür wie folgt.
●Halten Sie das Fahrzeug an. Während sich der Start-Schalter auf ON befindet, ziehen bzw. drücken Sie den Fensterheberschal-
ter innerhalb von 4 Sekunden nach Aktivie- rung der Einklemmschutzfunktion bzw. der Mitnahmeschutzfunktion in die Richtung
“Schließen durch Antippen” bzw. “Öffnen durch Antippen” und halten Sie ihn in die-ser Position, damit das Seitenfenster geöff-
net und geschlossen werden kann.
●Lässt sich das Seitenfenster auch mit dem
zuvor beschriebenen Verfahren nicht öff- nen und schließen, initialisieren Sie die Funktion wie folgt.
1 Schalten Sie den Start-Schalter auf ON.
2 Ziehen Sie den Fensterheberschalter in
die Richtung “Schließen durch Antippen” und halten Sie ihn in dieser Position, bis das Seitenfenster vollständig geschlos-
sen ist.
3 Lassen Sie den Fensterheberschalter kurz los, ziehen Sie ihn dann erneut in die Richtung “Schließen durch Antippen”
und halten Sie ihn für ca. 6 Sekunden oder länger in dieser Position.
4 Drücken Sie den Fensterheberschalter in die Richtung “Öffnen durch Antippen”
und halten Sie ihn in dieser Position. Wenn das Seitenfenster vollständig geöffnet ist, halten Sie den Schalter noch
mindestens 1 Sekunde länger in dieser Position.
5 Lassen Sie den Fensterheberschalter kurz los, drücken Sie ihn dann erneut in
die Richtung “Öffnen durch Antippen”
Elektrische Fensterheber
Öffnen und Schließen der mit
einem elektrischen Fensterhe-
ber ausgestatteten Fenster
