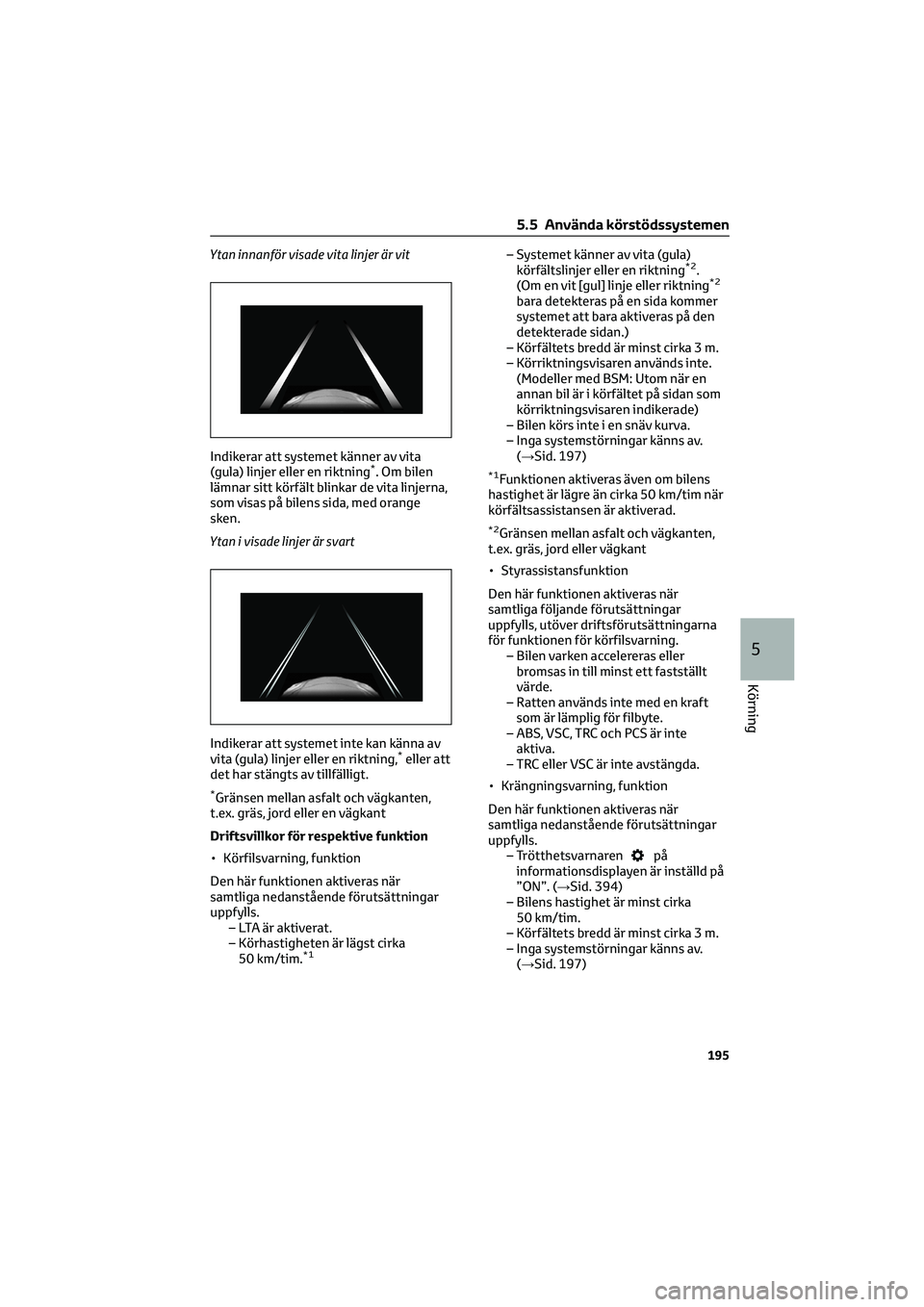

Ytan innanför visade vita linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*. Om bilen
lämnar sitt körfält blinkar de vita linjerna,
som visas på bilens sida, med orange
sken.
Ytan i visade linjer är svart
Indikerar att systemet inte kan känna av
vita (gula) linjer eller en riktning,
*eller att
det har stängts av tillfälligt.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
Driftsvillkor för respektive funktion
• Körfilsvarning, funktion
Den här funktionen aktiveras när
samtliga nedanstående förutsättningar
uppfylls. – LTA är aktiverat.
– Körhastigheten är lägst cirka50 km/tim.
*1
– Systemet känner av vita (gula)körfältslinjer eller en riktning*2.
(Om en vit [gul] linje eller riktning*2
bara detekteras på en sida kommer
systemet att bara aktiveras på den
detekterade sidan.)
– Körfältets bredd är minst cirka 3 m.
– Körriktningsvisaren används inte. (Modeller med BSM: Utom när en
annan bil är i körfältet på sidan som
körriktningsvisaren indikerade)
– Bilen körs inte i en snäv kurva.
– Inga systemstörningar känns av. (→Sid. 197)
*1Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim när
körfältsassistansen är aktiverad.
*2Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller vägkant
• Styrassistansfunktion
Den här funktionen aktiveras när
samtliga följande förutsättningar
uppfylls, utöver driftsförutsättningarna
för funktionen för körfilsvarning. – Bilen varken accelereras ellerbromsas in till minst ett fastställt
värde.
– Ratten används inte med en kraft som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte aktiva.
– TRC eller VSC är inte avstängda.
• Krängningsvarning, funktion
Den här funktionen aktiveras när
samtliga nedanstående förutsättningar
uppfylls. – Trötthetsvarnaren
på
informationsdisplayen är inställd på
”ON”. (→Sid. 394)
– Bilens hastighet är minst cirka 50 km/tim.
– Körfältets bredd är minst cirka 3 m.
– Inga systemstörningar känns av. (→Sid. 197)
5.5 Använda körstödssystemen
195
5
Körning

• Körfältsassistans
Den här funktionen aktiveras när
samtliga nedanstående förutsättningar
uppfylls.
– LTA är aktiverat.
– ”Lane Centre” (Körfältsmitt)
på
informationsdisplayen är inställd på
”ON”. (→Sid. 394)
– Den här funktionen känner av vita
(gula) körfältslinjer eller ett
framförvarande fordons läge (utom
om det framförvarande fordonet är
litet, t.ex. en motorcykel).
– Den aktiva farthållaren med radar
från 0 km/tim är aktiv i läget för
avståndshållning bil-till-bil.
– Körfältets bredd är cirka 3 till 4 m.
– Körriktningsvisaren används inte.
– Bilen körs inte i en skarp kurva.
– Inga systemstörningar känns av.
(→Sid. 197)
– Bilen varken accelereras eller
bromsas in med minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
–
ABS, VSC, TRC och PCS är inte aktiva.– TRC eller VSC är inte avstängda.
– Ingen varning för inga händer på
ratten visas. (→Sid. 196)
– Bilen körs mitt i körfältet.
– Styrningsassistansen är inte aktiv.
Tillfällig avstängning av funktioner
• Om driftsförutsättningarna inte
längre uppfylls kan funktionen
tillfälligt stängas av. När
driftsförutsättningarna uppfylls igen
återställs funktionen automatiskt.
(→Sid. 195)
• Om driftsförutsättningarna
(→sid. 195) inte längre uppfylls
medan körfältsassistansen är aktiv
kan ratten vibrera ibland och
summertonen hörs för att indikera att
funktionen är tillfälligt avstängd. Om
specialanpassningen för ”Alert” är
inställd på
, informerar systemet
föraren genom att ratten vibrerar
istället för att summertonen hörs.Styrningskontroll/körfältsassistans
• Beroende på bilens hastighet, läge i
körfältet, vägens skick etc, känner
föraren inte alltid av att funktionen är
aktiv, eller funktionen aktiveras
eventuellt inte alls.
• Funktionens styrningskontroll
åsidosätts när föraren vrider på
ratten.
• Försök inte testa styrningskontrollen.
Funktionen körfilsvarning
• Varningssummern kan vara svår att
höra på grund av buller från vägen,
ljudanläggningen, etc. Det kan även
vara svårt att känna vibrationerna i
ratten på grund av vägens skick.
• Om kanten på körriktningen
*inte är
tydlig eller rak kommer
körfältsassistansen inte att fungera.
• Modeller med BSM: Systemet kan inte
alltid bedöma om det är risk för
kollision med ett fordon i ett
närliggande körfält.
• Försök inte testa körfilsvarningen.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
Varning för inga händer på ratten
I följande situationer visas ett
varningsmeddelande som uppmanar
föraren att hålla i ratten och symbolen på
bilden visas på informationsdisplayen för
att varna föraren. Varningen upphör när
systemet bedömer att föraren håller i
ratten. Ha alltid händerna på ratten när det
här systemet används oavsett varningar.
5.5 Använda körstödssystemen
196

• När systemet bedömer att föraren kör
utan att hålla i ratten medan
körfältsassistansen är aktiv.
Om föraren fortsätter att inte ha
händerna på ratten hörs summertonen,
föraren varnas och funktionen stängs
tillfälligt av. Varningen visas på samma
sätt när föraren fortsätter att vrida
ratten med mycket små rörelser.
Summertonen hörs även om
varningstypen är inställd på
.
• När systemet bedömer att bilen kan
komma att avvika från körfältet vid
körning i en kurva medan
körfältsassistansen är aktiverad.
Beroende på bilens skick och rådande
vägförhållanden aktiveras eventuellt
inte varningen. Dessutom, om systemet
bedömer att bilen körs i en kurva kan
varningarna ske tidigare än vid körning
på en rak väg.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är aktiv
hörs summertonen och föraren varnas.
För varje gång summertonen hörs blir
den längre.
Summertonen hörs även om
varningstypen är inställd på
.
Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable” (LTA är ej
tillgängligt)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider driftsområdet
för LTA. Kör långsammare.
Specialinställning
Inställningar för funktioner kan ändras.
(Anpassningsbara funktioner:
→Sid. 394)
5.5 Använda körstödssystemen
197
5
Körning

5.5.4 RSA
(Vägskyltsigenkänning)
Sammanfattning av funktioner
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om uppgifter om
hastighetsbegränsning är tillgängliga)
för att informera föraren via displayen.
Om systemet bedömer att bilens
hastighet är över hastighetsgränsen,
utför förbjudna åtgärder etc, enligt
detekterade vägskyltar uppmärksammas
föraren med aviseringsdisplay och
aviseringssummer eller rattvibrering.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• När förarstödssystemets informationsdisplay har valts kan upp
till tre skyltar visas. (→Sid. 90) • Om en annan flik än information om
förarstödssystemet väljs visas
följande typer av vägskyltar.
(→Sid. 90)– Skylt för hastighetsbegränsning börjar/upphör
– Skylt med fartbegränsningsrelaterad
information (motorväg,
motortrafikled, tättbebyggt
område, bostadsområde)
– Förbudsskylt upphör
– Skylt för förbjuden infart
*(när
meddelande är nödvändigt)
– Hastighetsbegränsning med tilläggstavla (endast påfart)
*Modeller med navigationssystem
Om andra skyltar än
hastighetsbegränsningsskyltar känns av
visas de i en överlappande trave under
den aktuella
hastighetsbegränsningsskylten.
5.5 Använda körstödssystemen
198

• Övriga vägskyltar
Förbjuden infart*
Förbudet upphör
Stopp
*Modeller med navigationssystem
• Hastighetsbegränsning med tilläggstavla
*1
Vått
Regn
Is
Tilläggstavla finns*2
Avfart till höger*3
Avfart till vänster*3
Tid
*1Visas samtidigt med
hastighetsbegränsning.
*2Innehållet känns inte igen.
*3Om körriktningsvisaren inte används
vid byte av körfält visas inte markeringen. Aviseringsfunktion
I följande situationer uppmärksammas
föraren av RSA-systemet.
• När körhastigheten överskrider
gränsen för hastighetsmeddelande på
skylten för hastighetsbegränsning
som visas, blir skylten på skärmen
tydligare och en summerton hörs.
• Om RSA-systemet detekterar en skylt för förbjuden infart och känner av att
bilen har kört in i ett område med
förbjuden infart baserat på
navigationssystemets kartuppgifter
blinkar skylten för förbjuden infart
och en summerton hörs. (Modeller
med navigationssystem).
• Om systemet känner av att din bil gör en omkörning där en skylt med
omkörningsförbud visas på
informationsdisplayen blinkar den
visade skylten och ratten vibrerar.
Beroende på situationen detekteras
trafikmiljön (trafikens riktning,
hastighetsenhet) eventuellt felaktigt
och aviseringsfunktionen fungerar
eventuellt inte korrekt.
Inställningsmetod 1. Tryck på
ellerpå ratten och
välj.
2. Tryck på
ellerpå de
rattmonterade kontrollerna, välj ”
RSA”, tryck sedan på.
Automatisk avstängning av
RSA-display
En eller flera skyltar stängs automatiskt
av i följande situationer.
• Ingen skylt har känts av på en viss sträcka.
• Vägen ändras på grund av en vänster- eller högersväng.
5.5 Använda körstödssystemen
200

Förhållanden när funktionen inte alltid
fungerar eller detekterar på rätt sätt
I följande situationer aktiveras RSA inte
normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Det
indikerar inte att något är fel.
• Om frontkameran är felriktad på
grund av att den har fått en kraftig
stöt, etc.
• Det finns smuts, snö, dekaler etc. nära
frontkameran på vindrutan.
• I ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm
• Ljus från ett mötande fordon, solen,
etc, lyser in i frontkameran.
• Skylten är smutsig, blekt, vinklad eller
böjd.
• Kontrasten för den elektroniska
skylten är svag.
• Hela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
• Främre kameran kunde bara uppfatta
skylten under för kort tid.
• Körmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.
• Om en skylt inte är lämplig för det
aktuella körfältet, men skylten är
placerad strax efter en
motorvägsavfart, eller i ett
närliggande körfält strax före
körfältsbyte.
• Dekaler är fästa bakpå ett
framförvarande fordon.
• En skylt som liknar en skylt som finns i
systemet känns av.
• Fartbegränsningsskyltar kan kännas
av och visas (om de är placerade inom
synhåll för frontkameran) medan bilen
körs på huvudvägen.
• Fartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och visas
(om de är placerade inom synhåll för
frontkameran) vid körning i rondell.
• Bilens front höjs och sänks på grund
av lasten i bilen.• Ljusstyrkan i omgivningen är
otillräcklig eller växlar snabbt.
• Om en skylt som gäller lastbilar etc
detekteras.
• Bilen körs i ett land med annan
trafikriktning.
• Navigationssystemets kartdata är
inaktuell.
• Navigationssystemet är inte igång.
• Hastighetsinformationen som visas på
instrumentet och i
navigationssystemet kan skilja sig
från navigationssystem som använder
kartdata.
Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
Om “RSA Malfunction Visit Your
Dealer” visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialinställas.
(Anpassningsbara funktioner:
→Sid. 394)
5.5.5 Aktiv farthållare från
0 km/tim
Sammanfattning av funktioner
I farthållningsläge bil-till-bil accelererar
bilen, bromsar in och stannar automatiskt
för att matcha framförvarande fordons
växlande hastighet även om gaspedalen
inte är nedtrampad. I farthållningsläge
körs bilen med konstant hastighet.
5.5 Använda körstödssystemen
201
5
Körning

Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning(→Sid. 204)
• Läge för farthållning (→Sid. 207)
Systemkomponenter
Mätardisplay
AInformationsdisplay
BInställd hastighet
CKontrollampor
Reglage
AAvståndshållning bil-till-bil, reglage
B"+RES", reglage
CFarthållare, huvudspak
DAvstängningsreglage
E"-SET", reglage
VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen
som kan ges. Läs noga följande
villkor. Förlita dig inte för mycket på
systemet och kör alltid försiktigt.– Om sensorn inte tycks känna av framförvarande bil på korrekt sätt:
→Sid. 210
– Förhållanden när avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt. →Sid. 211
• Ställ in lämplig hastighet beroende på hastighetsgränsen, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
• Även om systemet fungerar normalt skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför
måste föraren alltid vara
uppmärksam och bedöma faran i
varje situation och köra säkert. Att
enbart förlita sig på systemet eller
att förutsätta att systemet ansvarar
för säkerheten under körning kan
leda till en olycka som kan resultera i
svåra eller livshotande skador.
• Stäng av den aktiva farthållaren med radar från 0 km/tim med
farthållarknappen när den inte
används.
5.5 Använda körstödssystemen
202

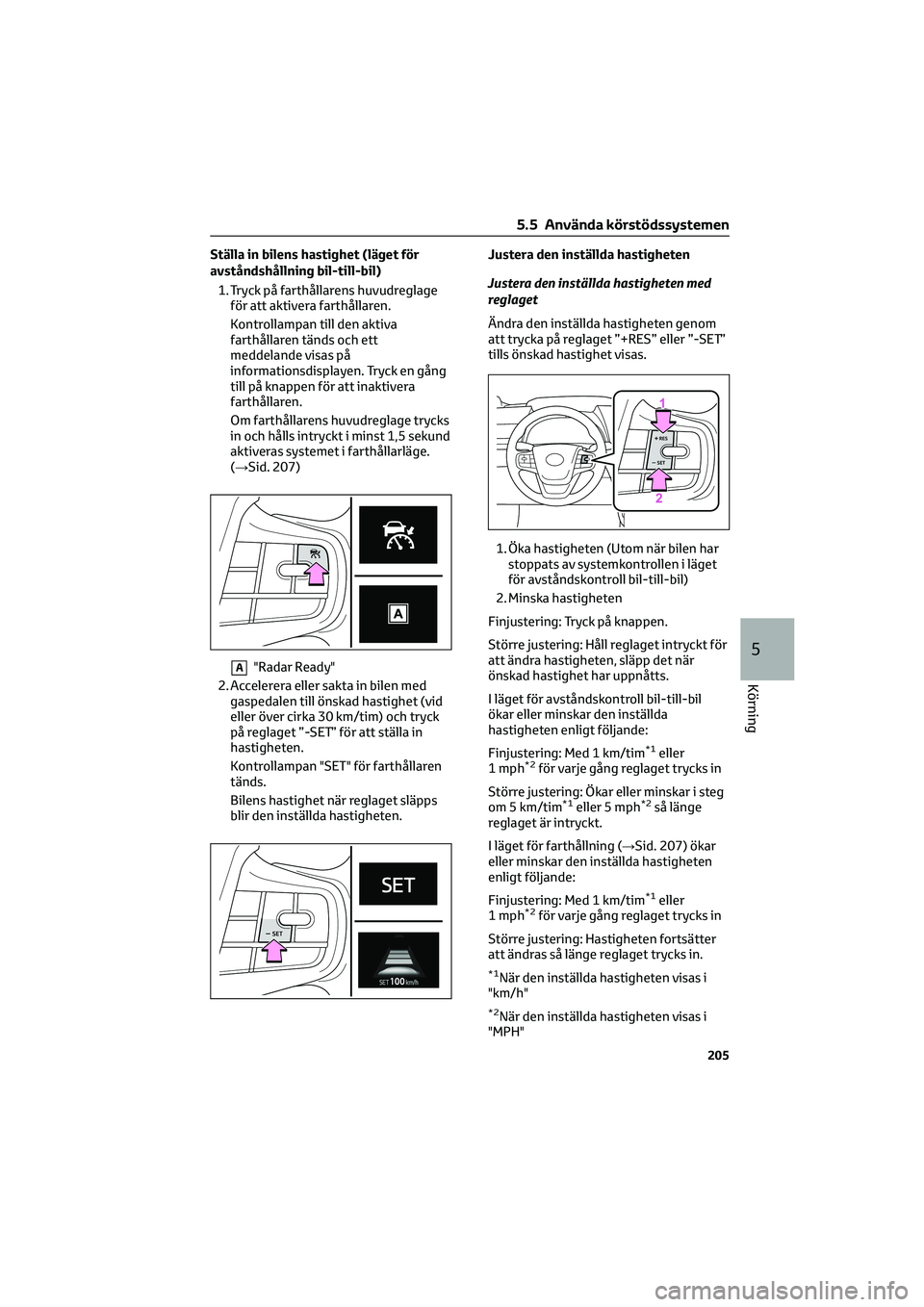

Ställa in bilens hastighet (läget för
avståndshållning bil-till-bil)1. Tryck på farthållarens huvudreglage för att aktivera farthållaren.
Kontrollampan till den aktiva
farthållaren tänds och ett
meddelande visas på
informationsdisplayen. Tryck en gång
till på knappen för att inaktivera
farthållaren.
Om farthållarens huvudreglage trycks
in och hålls intryckt i minst 1,5 sekund
aktiveras systemet i farthållarläge.
(→Sid. 207)
A"Radar Ready"
2. Accelerera eller sakta in bilen med gaspedalen till önskad hastighet (vid
eller över cirka 30 km/tim) och tryck
på reglaget ”-SET” för att ställa in
hastigheten.
Kontrollampan "SET" för farthållaren
tänds.
Bilens hastighet när reglaget släpps
blir den inställda hastigheten. Justera den inställda hastigheten
Justera den inställda hastigheten med
reglaget
Ändra den inställda hastigheten genom
att trycka på reglaget ”+RES” eller ”-SET”
tills önskad hastighet visas.
1. Öka hastigheten (Utom när bilen har stoppats av systemkontrollen i läget
för avståndskontroll bil-till-bil)
2. Minska hastigheten
Finjustering: Tryck på knappen.
Större justering: Håll reglaget intryckt för
att ändra hastigheten, släpp det när
önskad hastighet har uppnåtts.
I läget för avståndskontroll bil-till-bil
ökar eller minskar den inställda
hastigheten enligt följande:
Finjustering: Med 1 km/tim
*1eller
1 mph*2för varje gång reglaget trycks in
Större justering: Ökar eller minskar i steg
om 5 km/tim
*1eller 5 mph*2så länge
reglaget är intryckt.
I läget för farthållning (→Sid. 207) ökar
eller minskar den inställda hastigheten
enligt följande:
Finjustering: Med 1 km/tim
*1eller
1 mph*2för varje gång reglaget trycks in
Större justering: Hastigheten fortsätter
att ändras så länge reglaget trycks in.
*1När den inställda hastigheten visas i
"km/h"
*2När den inställda hastigheten visas i
"MPH"
5.5 Använda körstödssystemen
205
5
Körning

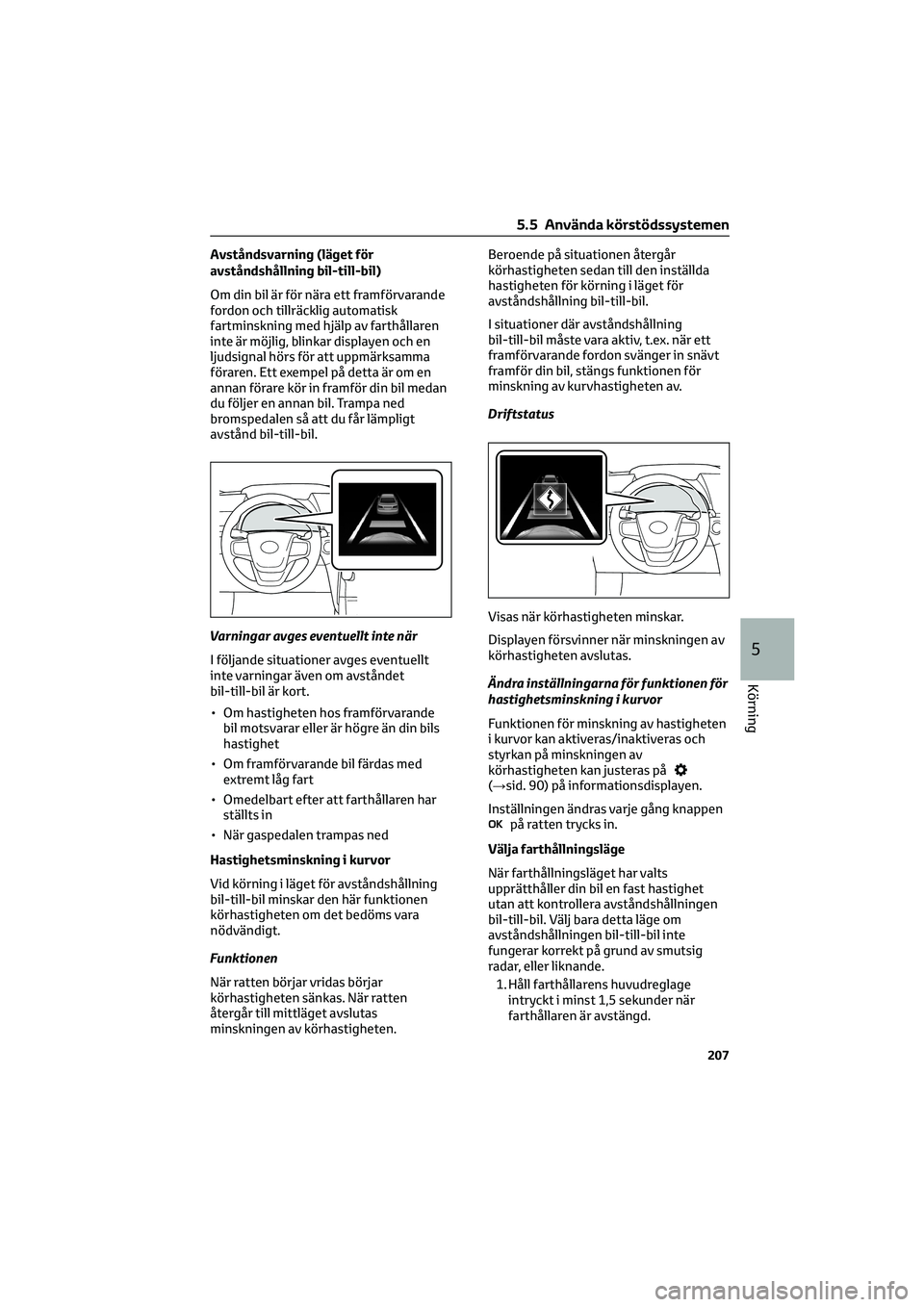

Avståndsvarning (läget för
avståndshållning bil-till-bil)
Om din bil är för nära ett framförvarande
fordon och tillräcklig automatisk
fartminskning med hjälp av farthållaren
inte är möjlig, blinkar displayen och en
ljudsignal hörs för att uppmärksamma
föraren. Ett exempel på detta är om en
annan förare kör in framför din bil medan
du följer en annan bil. Trampa ned
bromspedalen så att du får lämpligt
avstånd bil-till-bil.
Varningar avges eventuellt inte när
I följande situationer avges eventuellt
inte varningar även om avståndet
bil-till-bil är kort.
• Om hastigheten hos framförvarande
bil motsvarar eller är högre än din bils
hastighet
• Om framförvarande bil färdas med
extremt låg fart
• Omedelbart efter att farthållaren har
ställts in
• När gaspedalen trampas ned
Hastighetsminskning i kurvor
Vid körning i läget för avståndshållning
bil-till-bil minskar den här funktionen
körhastigheten om det bedöms vara
nödvändigt.
Funktionen
När ratten börjar vridas börjar
körhastigheten sänkas. När ratten
återgår till mittläget avslutas
minskningen av körhastigheten.Beroende på situationen återgår
körhastigheten sedan till den inställda
hastigheten för körning i läget för
avståndshållning bil-till-bil.
I situationer där avståndshållning
bil-till-bil måste vara aktiv, t.ex. när ett
framförvarande fordon svänger in snävt
framför din bil, stängs funktionen för
minskning av kurvhastigheten av.
Driftstatus
Visas när körhastigheten minskar.
Displayen försvinner när minskningen av
körhastigheten avslutas.
Ändra inställningarna för funktionen för
hastighetsminskning i kurvor
Funktionen för minskning av hastigheten
i kurvor kan aktiveras/inaktiveras och
styrkan på minskningen av
körhastigheten kan justeras på
(→sid. 90) på informationsdisplayen.
Inställningen ändras varje gång knappen
på ratten trycks in.
Välja farthållningsläge
När farthållningsläget har valts
upprätthåller din bil en fast hastighet
utan att kontrollera avståndshållningen
bil-till-bil. Välj bara detta läge om
avståndshållningen bil-till-bil inte
fungerar korrekt på grund av smutsig
radar, eller liknande.
1. Håll farthållarens huvudreglage
intryckt i minst 1,5 sekunder när
farthållaren är avstängd.
5.5 Använda körstödssystemen
207
5
Körning

Aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning
Den aktiva farthållaren med radar och
vägskyltsigenkänning kan aktiveras/
inaktiveras i
på
informationsdisplayen.
När den aktiva farthållaren med radar och
vägskyltsigenkänning är aktiverad och
föraren kör nedför en backe kan
körhastigheten komma att överskrida
den inställda hastigheten.
I sådant fall markeras den visade inställda
körhastigheten och föraren
uppmärksammas med en summerton.
Aktiv farthållare med radar från
0 km/tim kan ställas in när
• Växelläget är i D.
• Den önskade inställda hastigheten
kan ställas in när körhastigheten är
minst cirka 30 km/tim. (Om
körhastigheten emellertid ställs in
medan bilens hastighet är under cirka
30 km/tim kommer den inställda
hastigheten att ställas in på cirka
30 km/tim.)
Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för
avståndshållning bil-till-bil kan bilen
dock sakta in under den inställda
hastigheten för att hålla avståndet till
framförvarande fordon.
Om bilen stannar under
uppföljningskörning
• Med en tryckning på reglaget ”+/RES”
medan framförvarande fordon
stannar återupptas följandet av
framförvarande fordon om fordonet
kör iväg inom cirka 3 sekunder efter
att reglaget trycktes in.
• Om bilen kör iväg inom 3 sekunder
efter att din bil stannat återupptas
uppföljningskörningen.Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil stängs
automatiskt av i följande situationer.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv. (Till
exempel: det aktiva krockskyddet,
kör/start-kontrollen)
• Parkeringsbromsen är ansatt.
• Bilen har stoppats av
systemkontrollen på en brant backe.
• Följande detekteras när bilen har
stoppats av systemkontroll:
– Föraren har inte spänt fast
säkerhetsbältet.
– Förardörren öppnas.
– Bilen har varit stillastående i mer än
3 minuter.
• När Br-läge är valt.
Om läget för avståndshållning bil-till-bil
inaktiveras automatiskt av andra orsaker
än ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Automatisk inaktivering av
farthållningsläget
Farthållningsläget inaktiveras
automatiskt i följande situationer:
• Den verkliga hastigheten är mer än
cirka 16 km/tim under den inställda
hastigheten.
• Bilens hastighet sjunker under cirka
30 km/tim.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
5.5 Använda körstödssystemen
209
5
Körning
