• En sensor täcks av en vattenstråle
eller kraftigt regn
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• I starkt blåst
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Bilen närmar sig en hög eller böjd
kantsten
•
Vid körning alltför nära pelare
(H-formade stålbalkar, etc) i
parkeringshus, på byggarbetsplatser, etc.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• På en mycket gropig väg, i en backe, på
grus eller på gräs• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används

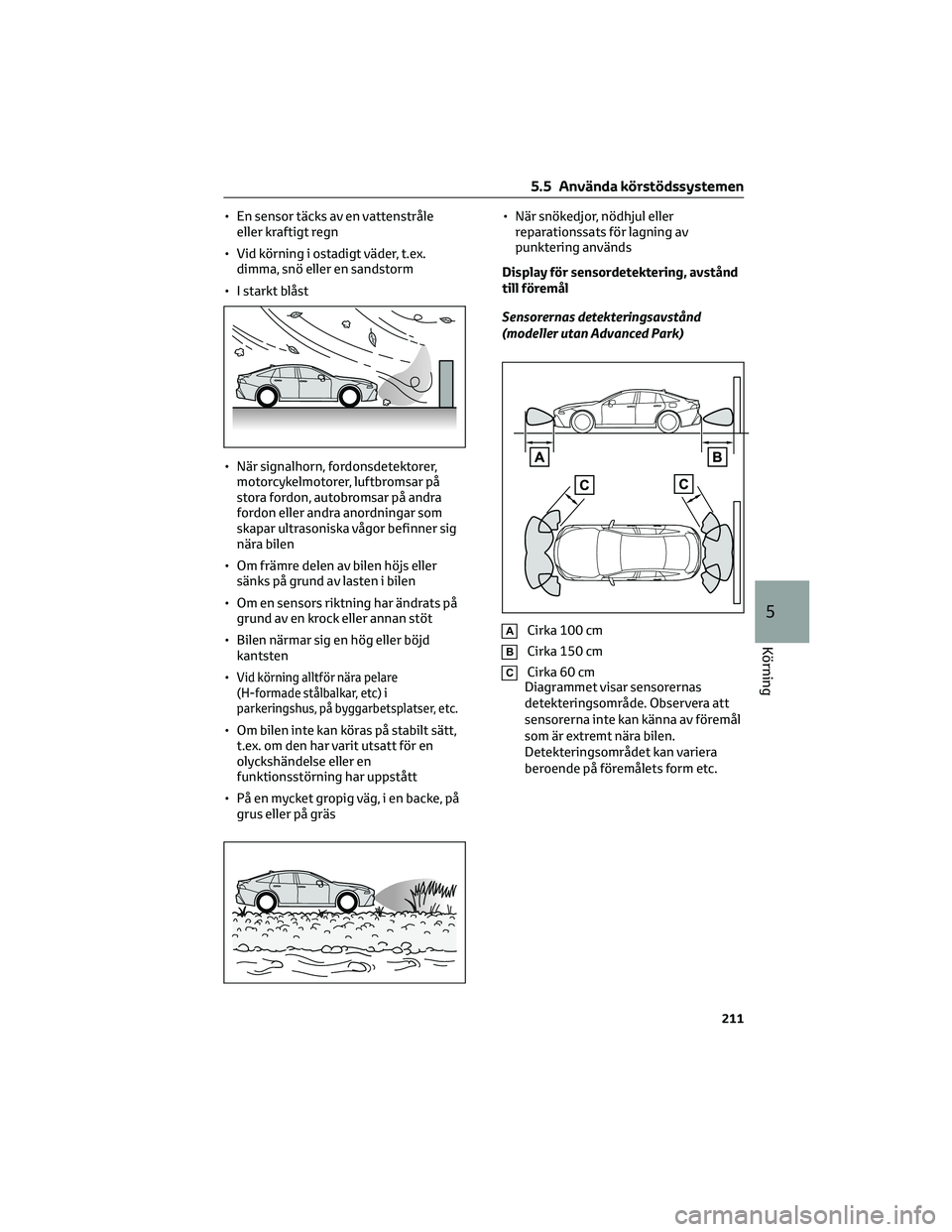

Display för sensordetektering, avstånd
till föremål
Sensorernas detekteringsavstånd
(modeller utan Advanced Park)
ACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
5.5 Använda körstödssystemen
211
5
Körning

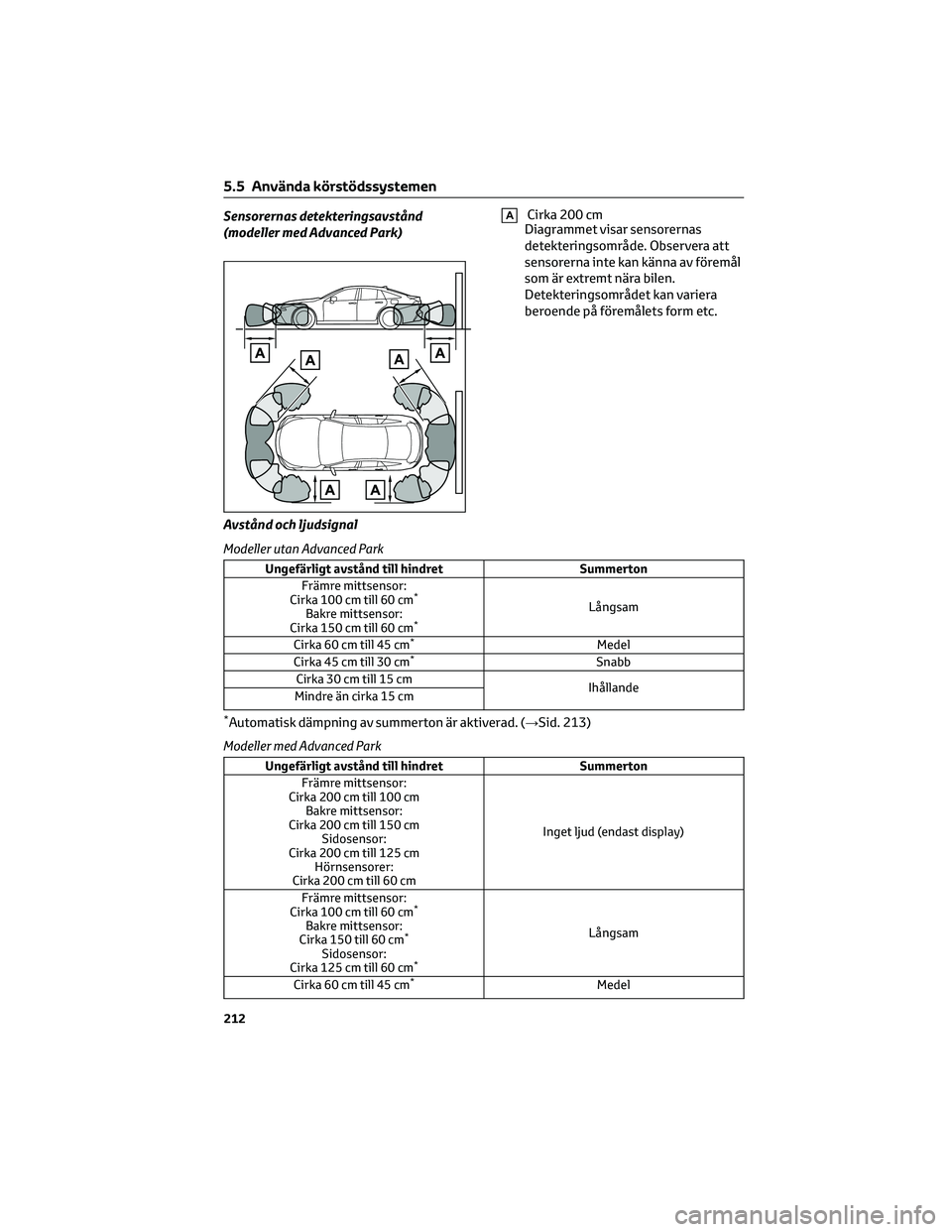

Sensorernas detekteringsavstånd
(modeller med Advanced Park)ACirka 200 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
Avstånd och ljudsignal
Modeller utan Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre mittsensor:
Cirka 100 cm till 60 cm
*
Bakre mittsensor:
Cirka 150 cm till 60 cm*
Långsam
Cirka 60 cm till 45 cm
*Medel
Cirka 45 cm till 30 cm*Snabb
Cirka 30 cm till 15 cm
Ihållande
Mindre än cirka 15 cm
*Automatisk dämpning av summerton är aktiverad. (→Sid. 213)
Modeller med Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre mittsensor:
Cirka 200 cm till 100 cm
Bakre mittsensor:
Cirka 200 cm till 150 cm
Sidosensor:
Cirka 200 cm till 125 cm
Hörnsensorer:
Cirka 200 cm till 60 cmInget ljud (endast display)
Främre mittsensor:
Cirka 100 cm till 60 cm
*
Bakre mittsensor:
Cirka 150 till 60 cm*
Sidosensor:
Cirka 125 cm till 60 cm*
Långsam
Cirka 60 cm till 45 cm
*Medel
5.5 Använda körstödssystemen
212

Ungefärligt avstånd till hindret Summerton
Cirka 45 cm till 30 cm*Snabb
Mindre än cirka 30 cm Ihållande
*Automatisk dämpning av summerton är aktiverad. (→Sid. 212)

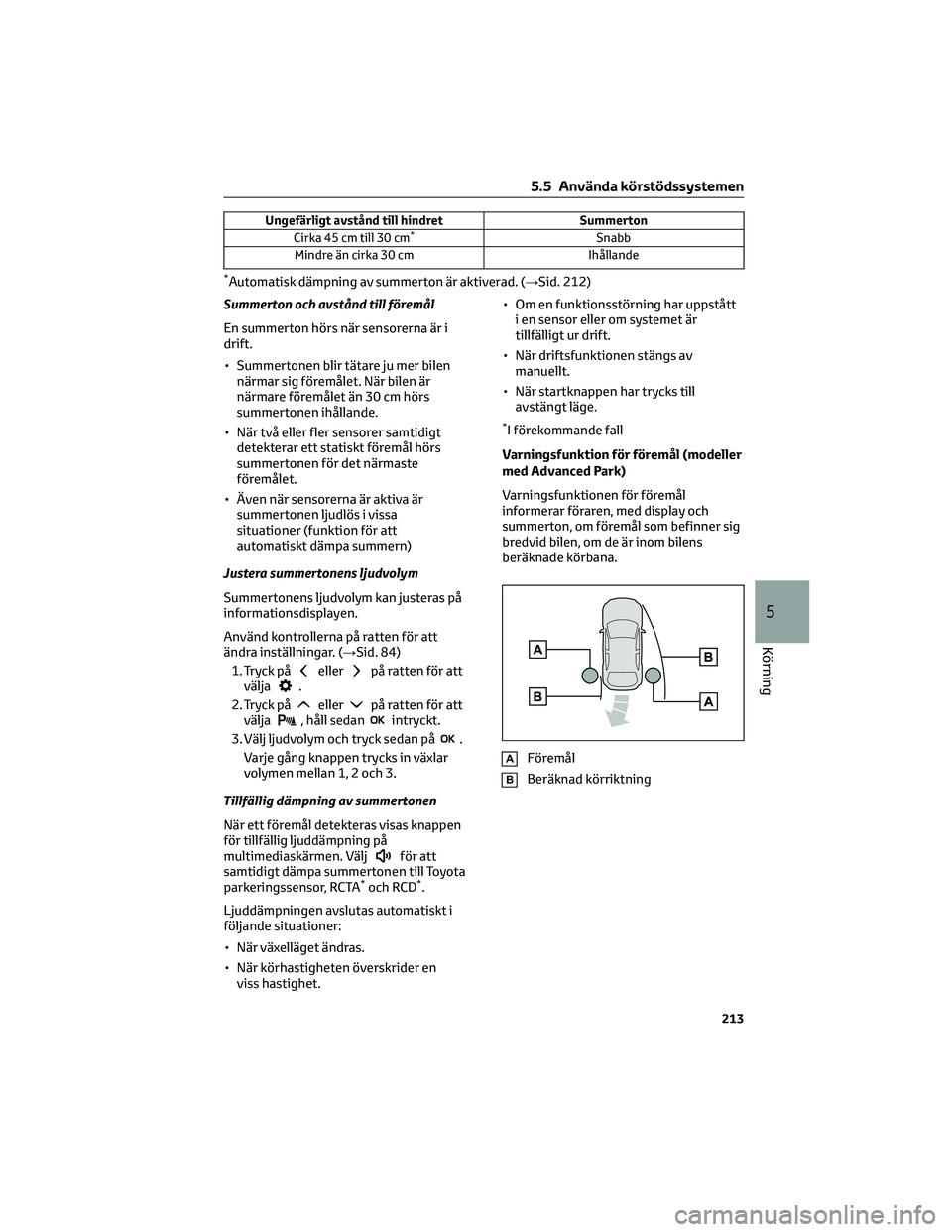

Summerton och avstånd till föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 84)
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten för att
välja, håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.
Tillfällig dämpning av summertonen
När ett föremål detekteras visas knappen
för tillfällig ljuddämpning på
multimediaskärmen. Välj
för att
samtidigt dämpa summertonen till Toyota
parkeringssensor, RCTA
*och RCD*.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
*I förekommande fall
Varningsfunktion för föremål (modeller
med Advanced Park)
Varningsfunktionen för föremål
informerar föraren, med display och
summerton, om föremål som befinner sig
bredvid bilen, om de är inom bilens
beräknade körbana.
AFöremål
BBeräknad körriktning
5.5 Använda körstödssystemen
213
5
Körning

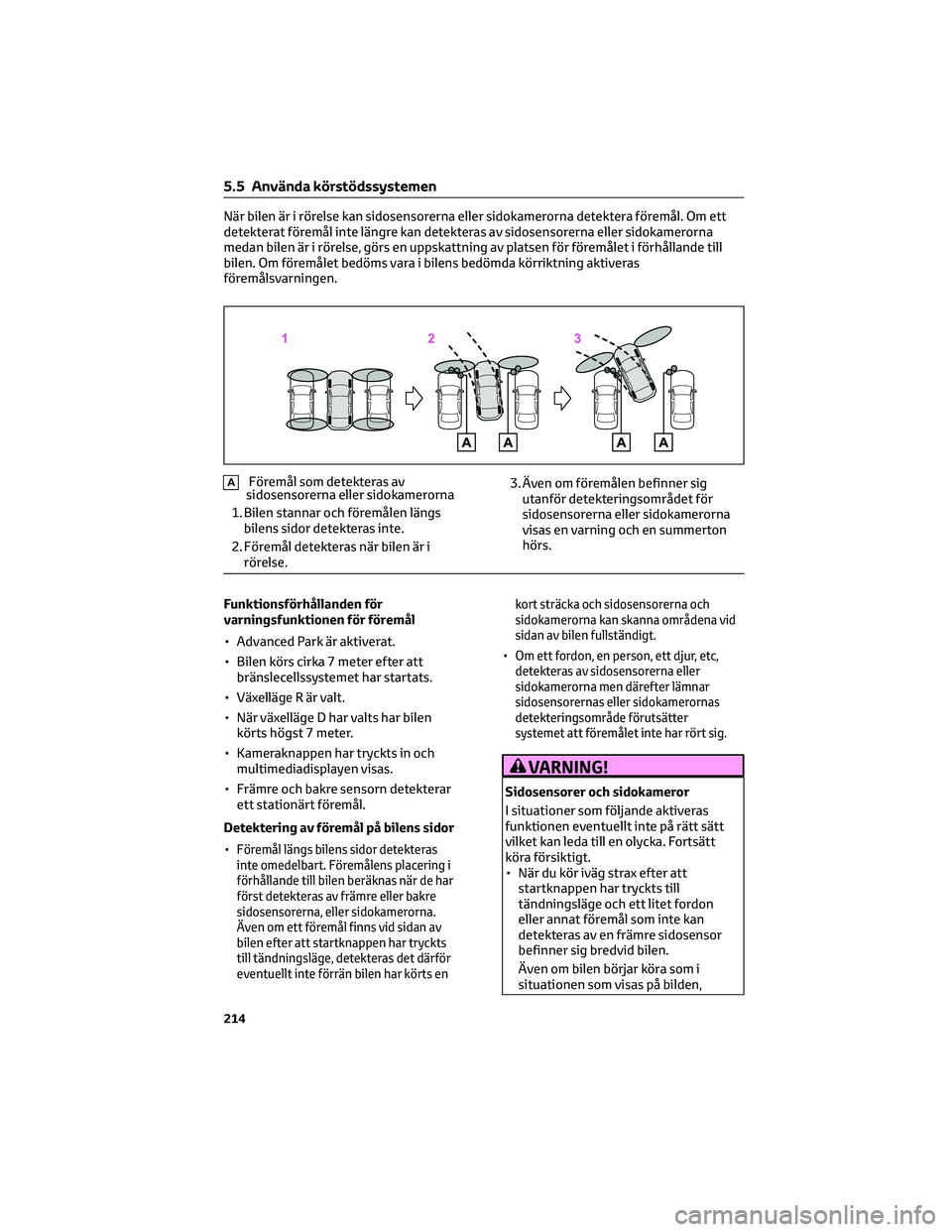

När bilen är i rörelse kan sidosensorerna eller sidokamerorna detektera föremål. Om ett
detekterat föremål inte längre kan detekteras av sidosensorerna eller sidokamerorna
medan bilen är i rörelse, görs en uppskattning av platsen för föremålet i förhållande till
bilen. Om föremålet bedöms vara i bilens bedömda körriktning aktiveras
föremålsvarningen.
AFöremål som detekteras av
sidosensorerna eller sidokamerorna
1. Bilen stannar och föremålen längs
bilens sidor detekteras inte.
2. Föremål detekteras när bilen är i
rörelse.3. Även om föremålen befinner sig
utanför detekteringsområdet för
sidosensorerna eller sidokamerorna
visas en varning och en summerton
hörs.
Funktionsförhållanden för
varningsfunktionen för föremål
• Advanced Park är aktiverat.
• Bilen körs cirka 7 meter efter att
bränslecellssystemet har startats.
• Växelläge R är valt.
• När växelläge D har valts har bilen
körts högst 7 meter.
• Kameraknappen har tryckts in och
multimediadisplayen visas.
• Främre och bakre sensorn detekterar
ett stationärt föremål.
Detektering av föremål på bilens sidor
•
Föremål längs bilens sidor detekteras
inte omedelbart. Föremålens placering i
förhållande till bilen beräknas när de har
först detekteras av främre eller bakre
sidosensorerna, eller sidokamerorna.
Även om ett föremål finns vid sidan av
bilen efter att startknappen har tryckts
till tändningsläge, detekteras det därför
eventuellt inte förrän bilen har körts enkort sträcka och sidosensorerna och
sidokamerorna kan skanna områdena vid
sidan av bilen fullständigt.
•Om ett fordon, en person, ett djur, etc,
detekteras av sidosensorerna eller
sidokamerorna men därefter lämnar
sidosensorernas eller sidokamerornas
detekteringsområde förutsätter
systemet att föremålet inte har rört sig.
VARNING!
Sidosensorer och sidokameror
I situationer som följande aktiveras
funktionen eventuellt inte på rätt sätt
vilket kan leda till en olycka. Fortsätt
köra försiktigt.
• När du kör iväg strax efter att
startknappen har tryckts till
tändningsläge och ett litet fordon
eller annat föremål som inte kan
detekteras av en främre sidosensor
befinner sig bredvid bilen.
Även om bilen börjar köra som i
situationen som visas på bilden,
5.5 Använda körstödssystemen
214

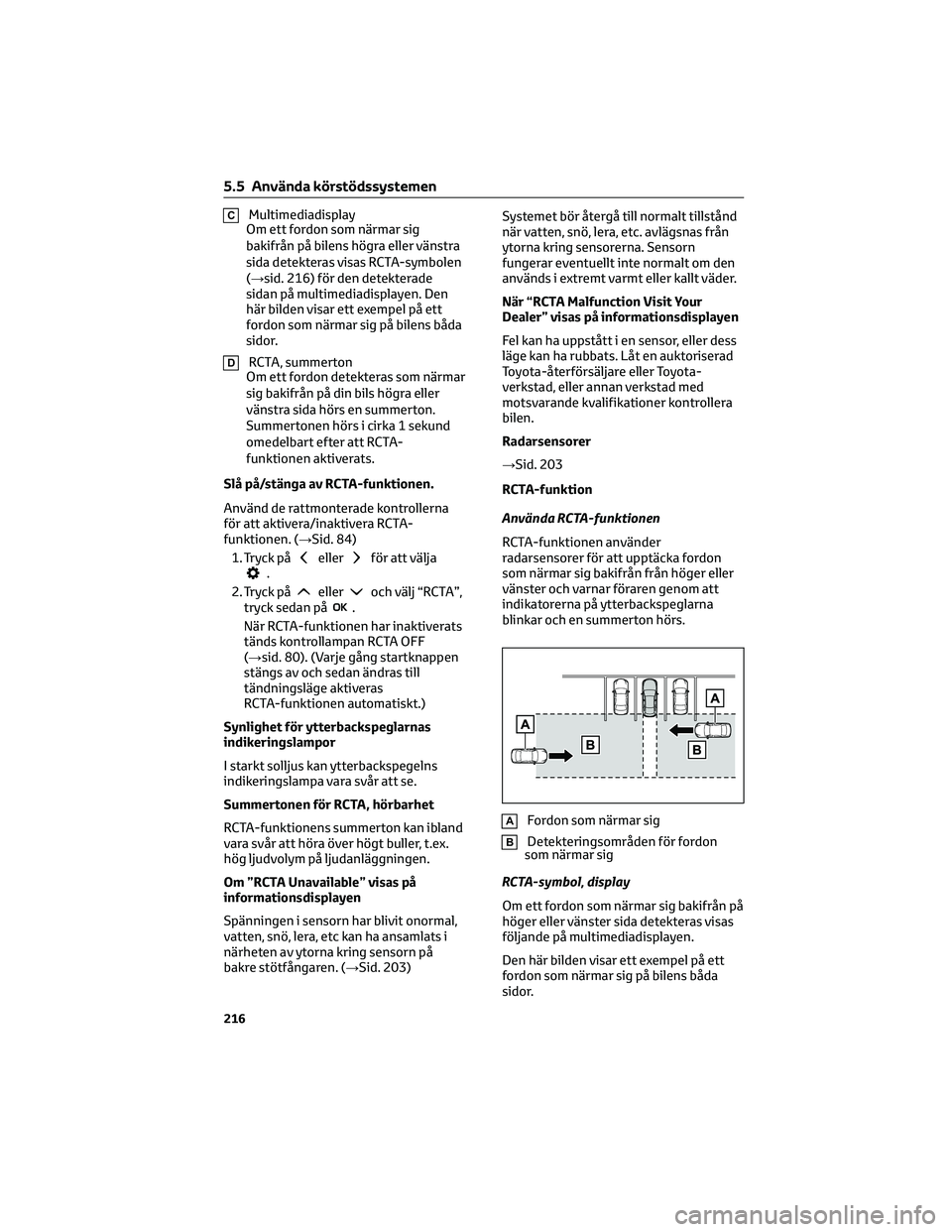

CMultimediadisplay
Om ett fordon som närmar sig
bakifrån på bilens högra eller vänstra
sida detekteras visas RCTA-symbolen
(→sid. 216) för den detekterade
sidan på multimediadisplayen. Den
här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
DRCTA, summerton
Om ett fordon detekteras som närmar
sig bakifrån på din bils högra eller
vänstra sida hörs en summerton.
Summertonen hörs i cirka 1 sekund
omedelbart efter att RCTA-
funktionen aktiverats.
Slå på/stänga av RCTA-funktionen.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera RCTA-
funktionen. (→Sid. 84)
1. Tryck på
ellerför att välja.
2. Tryck på
elleroch välj “RCTA”,
tryck sedan på.
När RCTA-funktionen har inaktiverats
tänds kontrollampan RCTA OFF
(→sid. 80). (Varje gång startknappen
stängs av och sedan ändras till
tändningsläge aktiveras
RCTA-funktionen automatiskt.)
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspegelns
indikeringslampa vara svår att se.
Summertonen för RCTA, hörbarhet
RCTA-funktionens summerton kan ibland
vara svår att höra över högt buller, t.ex.
hög ljudvolym på ljudanläggningen.
Om ”RCTA Unavailable” visas på
informationsdisplayen
Spänningen i sensorn har blivit onormal,
vatten, snö, lera, etc kan ha ansamlats i
närheten av ytorna kring sensorn på
bakre stötfångaren. (→Sid. 203)Systemet bör återgå till normalt tillstånd
när vatten, snö, lera, etc. avlägsnas från
ytorna kring sensorerna. Sensorn
fungerar eventuellt inte normalt om den
används i extremt varmt eller kallt väder.
När “RCTA Malfunction Visit Your
Dealer” visas på informationsdisplayen
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Radarsensorer
→Sid. 203
RCTA-funktion
Använda RCTA-funktionen
RCTA-funktionen använder
radarsensorer för att upptäcka fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BDetekteringsområden för fordon
som närmar sig
RCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
höger eller vänster sida detekteras visas
följande på multimediadisplayen.
Den här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
5.5 Använda körstödssystemen
216

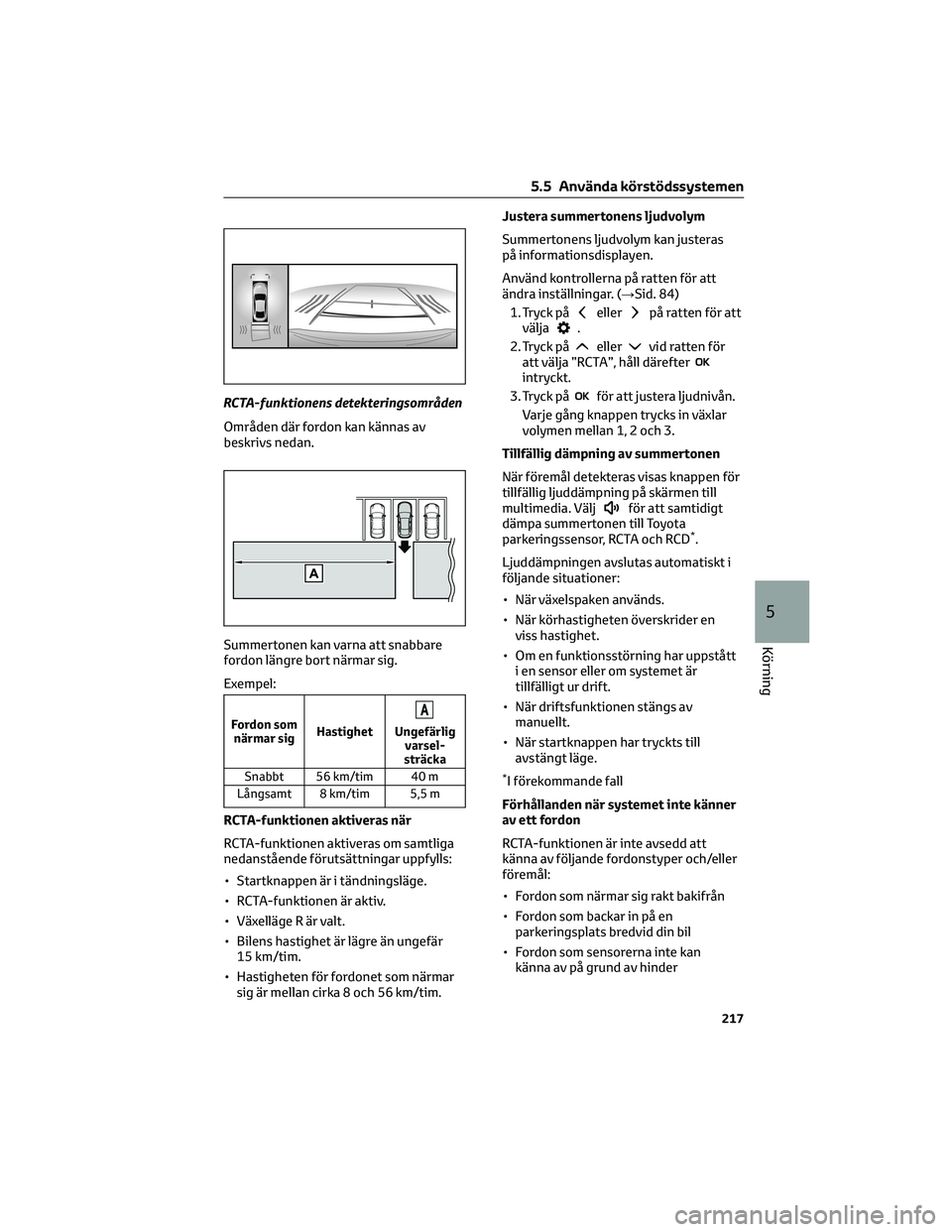

RCTA-funktionens detekteringsområden
Områden där fordon kan kännas av
beskrivs nedan.
Summertonen kan varna att snabbare
fordon längre bort närmar sig.
Exempel:
Fordon som
närmar sigHastighetA
Ungefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
Långsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelläge R är valt.
• Bilens hastighet är lägre än ungefär
15 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 84)
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellervid ratten för
att välja ”RCTA”, håll därefter
intryckt.
3. Tryck på
för att justera ljudnivån.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.
Tillfällig dämpning av summertonen
När föremål detekteras visas knappen för
tillfällig ljuddämpning på skärmen till
multimedia. Välj
för att samtidigt
dämpa summertonen till Toyota
parkeringssensor, RCTA och RCD
*.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har tryckts till
avstängt läge.
*I förekommande fall
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder
5.5 Använda körstödssystemen
217
5
Körning

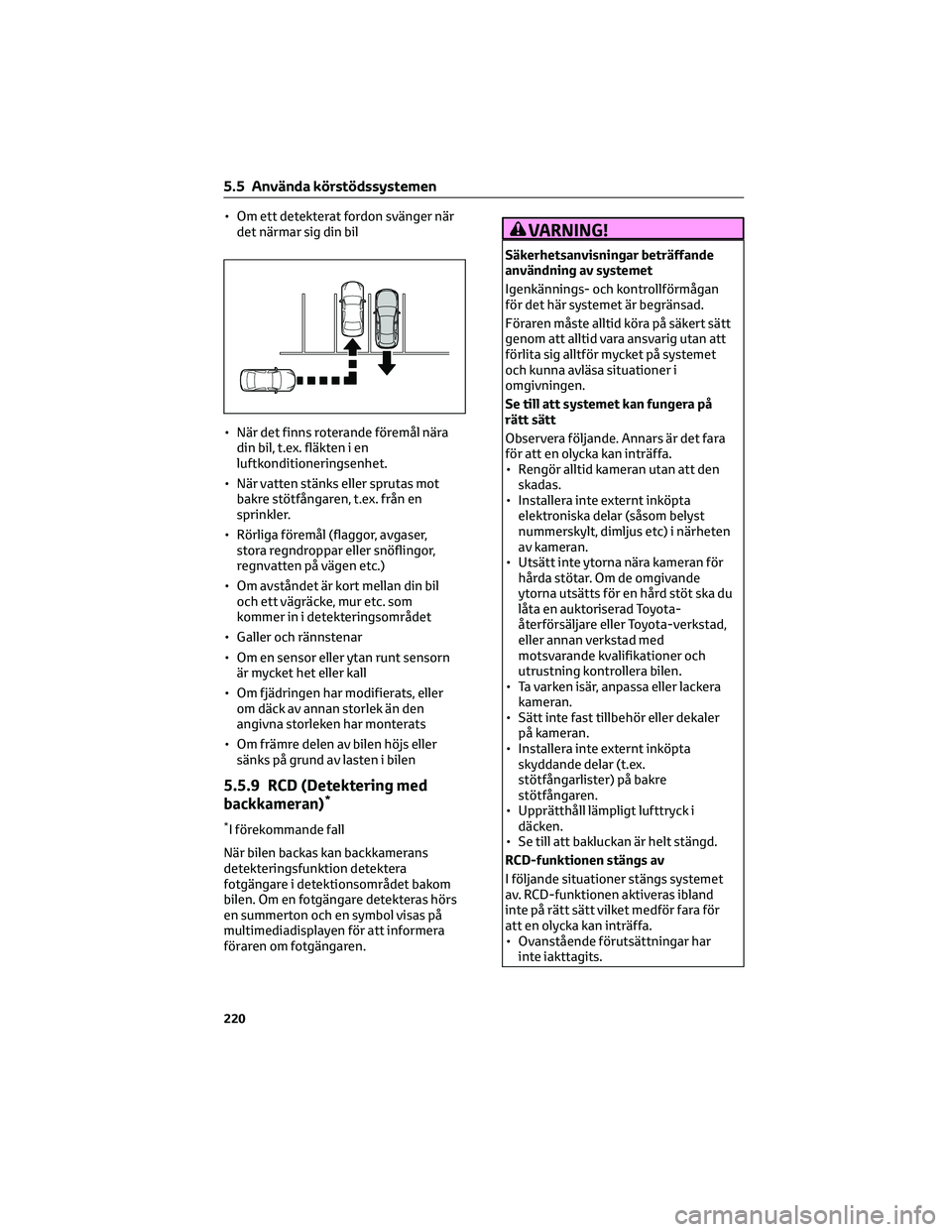

• Om ett detekterat fordon svänger när
det närmar sig din bil
• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
5.5.9 RCD (Detektering med
backkameran)*
*I förekommande fall
När bilen backas kan backkamerans
detekteringsfunktion detektera
fotgängare i detektionsområdet bakom
bilen. Om en fotgängare detekteras hörs
en summerton och en symbol visas på
multimediadisplayen för att informera
föraren om fotgängaren.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Igenkännings- och kontrollförmågan
för det här systemet är begränsad.
Föraren måste alltid köra på säkert sätt
genom att alltid vara ansvarig utan att
förlita sig alltför mycket på systemet
och kunna avläsa situationer i
omgivningen.
Se till att systemet kan fungera på
rätt sätt
Observera följande. Annars är det fara
för att en olycka kan inträffa.
• Rengör alltid kameran utan att den
skadas.
• Installera inte externt inköpta
elektroniska delar (såsom belyst
nummerskylt, dimljus etc) i närheten
av kameran.
• Utsätt inte ytorna nära kameran för
hårda stötar. Om de omgivande
ytorna utsätts för en hård stöt ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Ta varken isär, anpassa eller lackera
kameran.
• Sätt inte fast tillbehör eller dekaler
på kameran.
• Installera inte externt inköpta
skyddande delar (t.ex.
stötfångarlister) på bakre
stötfångaren.
• Upprätthåll lämpligt lufttryck i
däcken.
• Se till att bakluckan är helt stängd.
RCD-funktionen stängs av
I följande situationer stängs systemet
av. RCD-funktionen aktiveras ibland
inte på rätt sätt vilket medför fara för
att en olycka kan inträffa.
• Ovanstående förutsättningar har
inte iakttagits.
5.5 Använda körstödssystemen
220

VARNING!(Fortsättning)
• Annan fjädring än originaldelar från
Toyota har installerats.

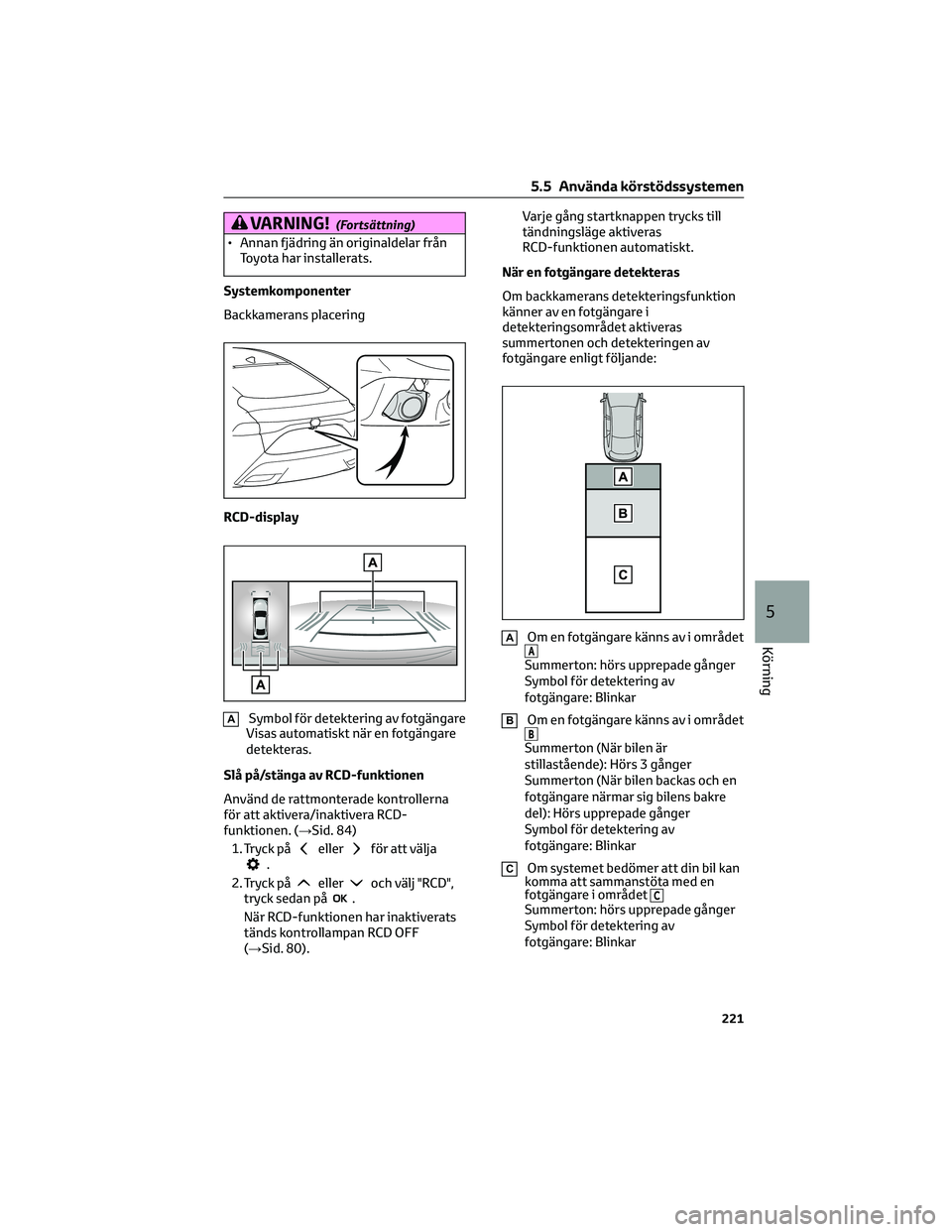

Systemkomponenter
Backkamerans placering
RCD-display
ASymbol för detektering av fotgängare
Visas automatiskt när en fotgängare
detekteras.
Slå på/stänga av RCD-funktionen
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera RCD-
funktionen. (→Sid. 84)
1. Tryck på
ellerför att välja.
2. Tryck på
elleroch välj "RCD",
tryck sedan på.
När RCD-funktionen har inaktiverats
tänds kontrollampan RCD OFF
(→Sid. 80).Varje gång startknappen trycks till
tändningsläge aktiveras
RCD-funktionen automatiskt.
När en fotgängare detekteras
Om backkamerans detekteringsfunktion
känner av en fotgängare i
detekteringsområdet aktiveras
summertonen och detekteringen av
fotgängare enligt följande:
AOm en fotgängare känns av i områdetASummerton: hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
BOm en fotgängare känns av i områdetBSummerton (När bilen är
stillastående): Hörs 3 gånger
Summerton (När bilen backas och en
fotgängare närmar sig bilens bakre
del): Hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
COm systemet bedömer att din bil kan
komma att sammanstöta med en
fotgängare i området
CSummerton: hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
5.5 Använda körstödssystemen
221
5
Körning

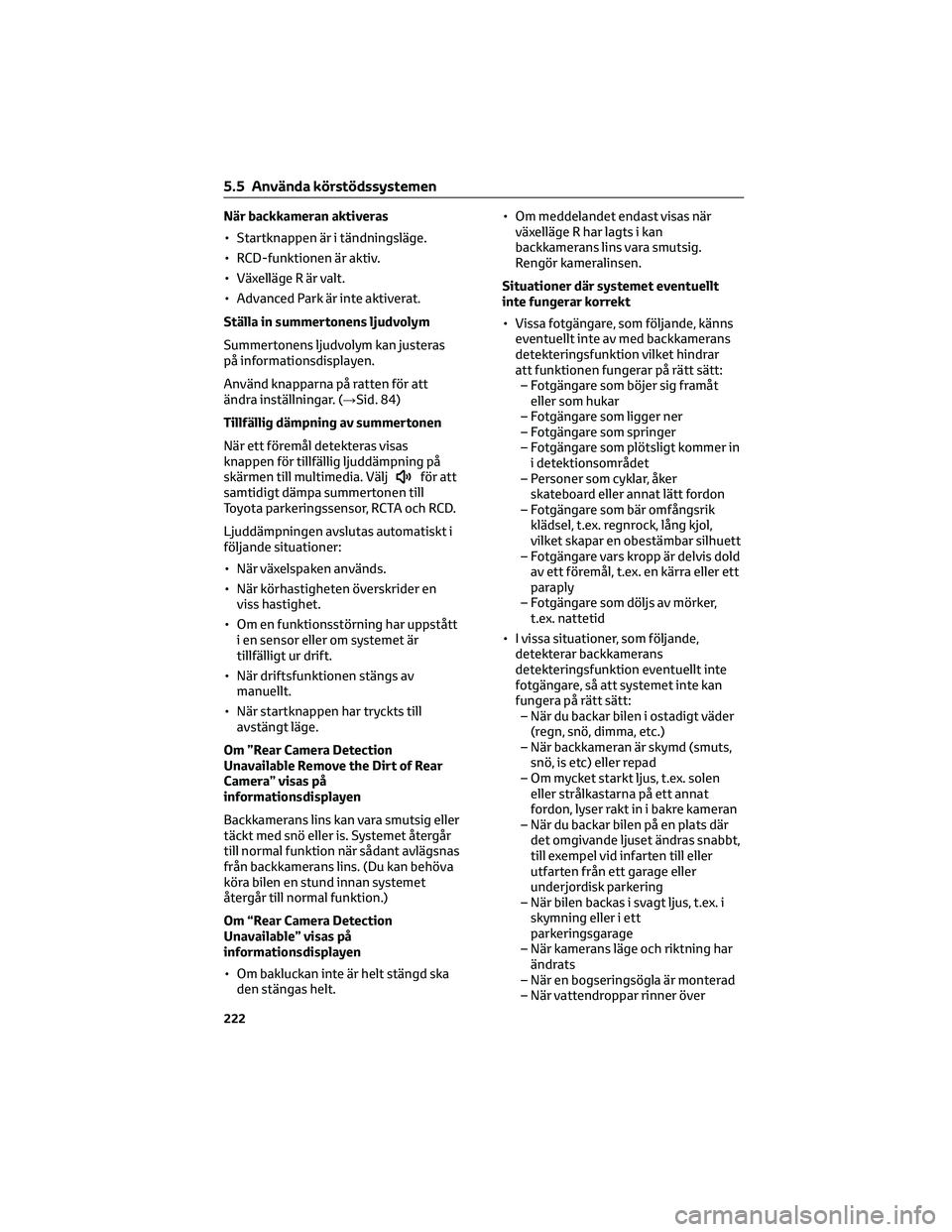

När backkameran aktiveras
• Startknappen är i tändningsläge.
• RCD-funktionen är aktiv.
• Växelläge R är valt.
• Advanced Park är inte aktiverat.
Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Använd knapparna på ratten för att
ändra inställningar. (→Sid. 84)
Tillfällig dämpning av summertonen
När ett föremål detekteras visas
knappen för tillfällig ljuddämpning på
skärmen till multimedia. Välj
för att
samtidigt dämpa summertonen till
Toyota parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har tryckts till
avstängt läge.
Om ”Rear Camera Detection
Unavailable Remove the Dirt of Rear
Camera” visas på
informationsdisplayen
Backkamerans lins kan vara smutsig eller
täckt med snö eller is. Systemet återgår
till normal funktion när sådant avlägsnas
från backkamerans lins. (Du kan behöva
köra bilen en stund innan systemet
återgår till normal funktion.)
Om “Rear Camera Detection
Unavailable” visas på
informationsdisplayen
• Om bakluckan inte är helt stängd ska
den stängas helt.• Om meddelandet endast visas när
växelläge R har lagts i kan
backkamerans lins vara smutsig.
Rengör kameralinsen.
Situationer där systemet eventuellt
inte fungerar korrekt
• Vissa fotgängare, som följande, känns
eventuellt inte av med backkamerans
detekteringsfunktion vilket hindrar
att funktionen fungerar på rätt sätt:
– Fotgängare som böjer sig framåt
eller som hukar
– Fotgängare som ligger ner
– Fotgängare som springer
– Fotgängare som plötsligt kommer in
i detektionsområdet
– Personer som cyklar, åker
skateboard eller annat lätt fordon
– Fotgängare som bär omfångsrik
klädsel, t.ex. regnrock, lång kjol,
vilket skapar en obestämbar silhuett
– Fotgängare vars kropp är delvis dold
av ett föremål, t.ex. en kärra eller ett
paraply
– Fotgängare som döljs av mörker,
t.ex. nattetid
• I vissa situationer, som följande,
detekterar backkamerans
detekteringsfunktion eventuellt inte
fotgängare, så att systemet inte kan
fungera på rätt sätt:
– När du backar bilen i ostadigt väder
(regn, snö, dimma, etc.)
– När backkameran är skymd (smuts,
snö, is etc) eller repad
– Om mycket starkt ljus, t.ex. solen
eller strålkastarna på ett annat
fordon, lyser rakt in i bakre kameran
– När du backar bilen på en plats där
det omgivande ljuset ändras snabbt,
till exempel vid infarten till eller
utfarten från ett garage eller
underjordisk parkering
– När bilen backas i svagt ljus, t.ex. i
skymning eller i ett
parkeringsgarage
– När kamerans läge och riktning har
ändrats
– När en bogseringsögla är monterad
– När vattendroppar rinner över
5.5 Använda körstödssystemen
222

VARNING!(Fortsättning)
detekterbara föremål och systemet
kommer inte att fungera på rätt sätt
vilket kan leda till en olycka.
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner i den intelligenta
autobromsen (statiska föremål framför
och bakom bilen, rörliga fordon bakom
bilen, fotgängare bakom bilen och
statiska föremål runt om bilen)
aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 84)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja"PKSB", tryck sedan på.
När den intelligenta autobromsen är
avstängd tänds kontrollampan PKSB
OFF (→Sid. 80).
Återaktivera systemet efter
inaktivering genom att välja
på
informationsdisplayen, välj ”
PKSB” och därefter On. Om
systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
Display och summerton till
begränsningen av
bränslecellssystemets uteffekt och
bromskontroll
Om reglering av bränslecellssystemets
effektbegränsning eller bromskontroll är
aktiva hörs en summerton och ett
meddelande visas på
informationsdisplayen och
vindrutedisplayen (i förekommande fall),
eller skärmen till multimediasystemet för
att uppmärksamma föraren.Beroende på situationen aktiveras
reglering av bränslecellssystemets
uteffektbegränsning för att antingen
begränsa accelerationen eller begränsa
uteffekten så mycket som möjligt.
• Begränsningen av
bränslecellssystemets uteffekt är
aktiv (begränsning av acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Multimediadisplay: Ingen varning
visas
Informationsdisplay: “Object
Detected Ahead Speed Reduced”
Vindrutedisplay (i förekommande
fall): Ingen varning visas
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Reglering av bränslecellssystemets
effektbegränsning är aktiv (största
möjliga begränsning av uteffekten)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Multimediadisplay: ”BRAKE!”
Informationsdisplay och
vindrutedisplay: (i förekommande
fall): "BRAKE!"
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning
är nödvändig.
Multimediadisplay: ”BRAKE!”
Informationsdisplay och
vindrutedisplay: (i förekommande
fall): "BRAKE!"
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet
aktiveras
Bilen har stoppas av
bromsregleringsfunktionen.
Multimediadisplay: ”Switch to Brake”
(Om gaspedalen inte är nedtrampad,
visas ”Press Brake Pedal”)
5.5 Använda körstödssystemen
225
5
Körning
