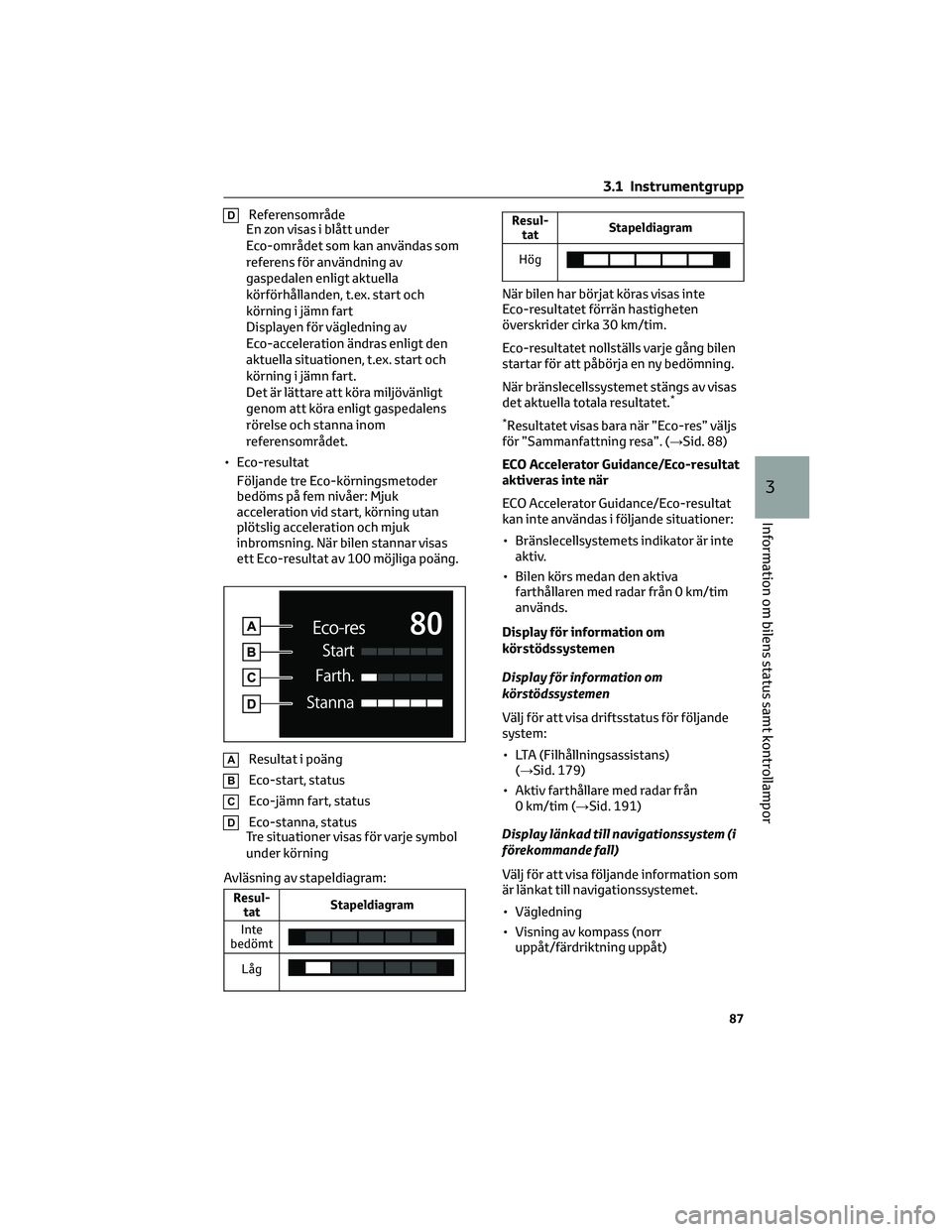

DReferensområde
En zon visas i blått under
Eco-området som kan användas som
referens för användning av
gaspedalen enligt aktuella
körförhållanden, t.ex. start och
körning i jämn fart
Displayen för vägledning av
Eco-acceleration ändras enligt den
aktuella situationen, t.ex. start och
körning i jämn fart.
Det är lättare att köra miljövänligt
genom att köra enligt gaspedalens
rörelse och stanna inom
referensområdet.
• Eco-resultat Följande tre Eco-körningsmetoder
bedöms på fem nivåer: Mjuk
acceleration vid start, körning utan
plötslig acceleration och mjuk
inbromsning. När bilen stannar visas
ett Eco-resultat av 100 möjliga poäng.
AResultat i poäng
BEco-start, status
CEco-jämn fart, status
DEco-stanna, status
Tre situationer visas för varje symbol
under körning
Avläsning av stapeldiagram:
Resul- tat Stapeldiagram
Inte
bedömt
Låg
Resul- tat Stapeldiagram
Hög
När bilen har börjat köras visas inte
Eco-resultatet förrän hastigheten
överskrider cirka 30 km/tim.
Eco-resultatet nollställs varje gång bilen
startar för att påbörja en ny bedömning.
När bränslecellssystemet stängs av visas
det aktuella totala resultatet.
*
*
Resultatet visas bara när ”Eco-res” väljs
för ”Sammanfattning resa”. (→Sid. 88)
ECO Accelerator Guidance/Eco-resultat
aktiveras inte när
ECO Accelerator Guidance/Eco-resultat
kan inte användas i följande situationer:
• Bränslecellsystemets indikator är inte aktiv.
• Bilen körs medan den aktiva farthållaren med radar från 0 km/tim
används.
Display för information om
körstödssystemen
Display för information om
körstödssystemen
Välj för att visa driftsstatus för följande
system:
• LTA (Filhållningsassistans) (→Sid. 179)
• Aktiv farthållare med radar från 0 km/tim (→Sid. 191)
Display länkad till navigationssystem (i
förekommande fall)
Välj för att visa följande information som
är länkat till navigationssystemet.
• Vägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
3.1 Instrumentgrupp
87
3
Information om bilens status samt kontrollampor

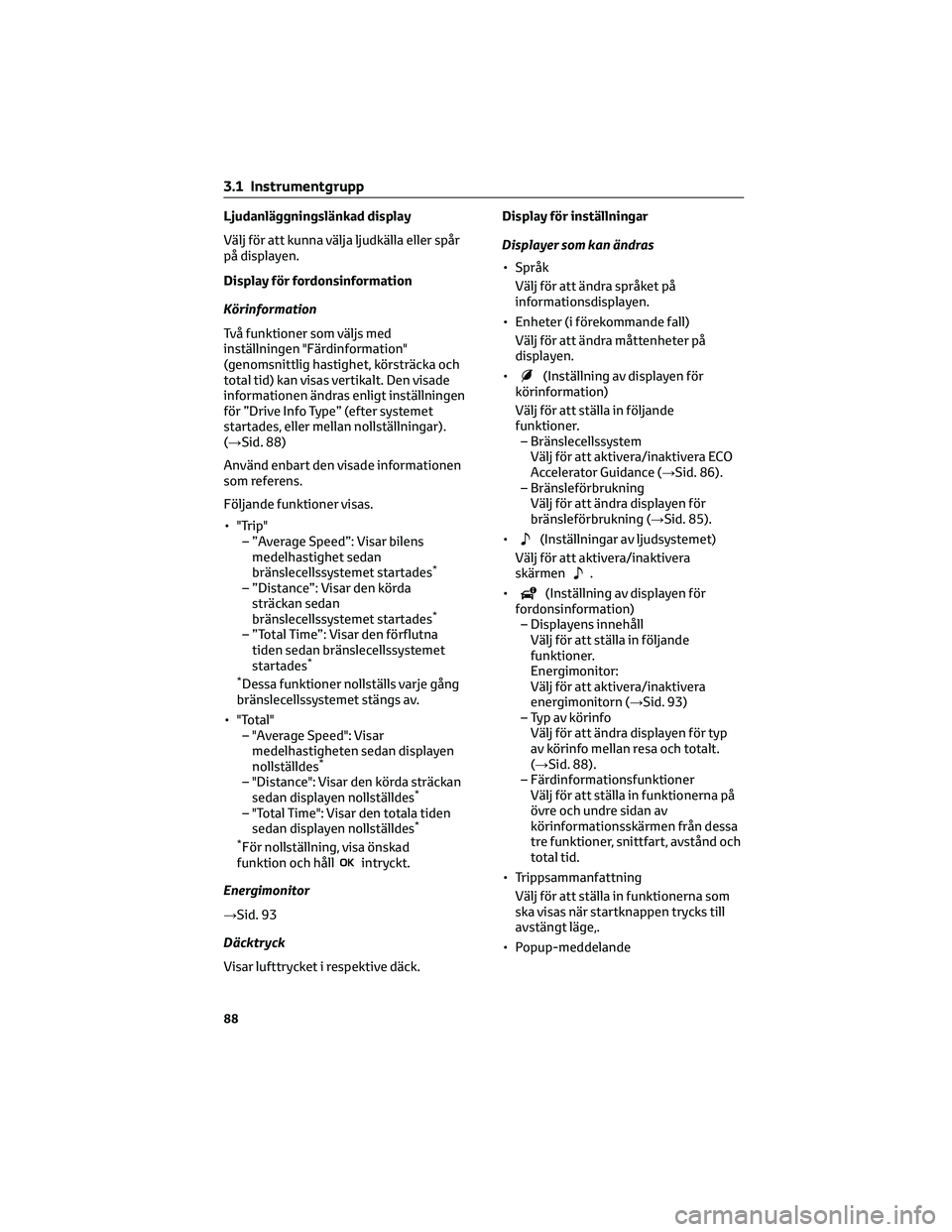

Ljudanläggningslänkad display
Välj för att kunna välja ljudkälla eller spår
på displayen.
Display för fordonsinformation
Körinformation
Två funktioner som väljs med
inställningen "Färdinformation"
(genomsnittlig hastighet, körsträcka och
total tid) kan visas vertikalt. Den visade
informationen ändras enligt inställningen
för ”Drive Info Type” (efter systemet
startades, eller mellan nollställningar).
(→Sid. 88)
Använd enbart den visade informationen
som referens.
Följande funktioner visas.
• "Trip"
– ”Average Speed”: Visar bilens
medelhastighet sedan
bränslecellssystemet startades
*
– ”Distance”: Visar den körda
sträckan sedan
bränslecellssystemet startades
*
– ”Total Time”: Visar den förflutna
tiden sedan bränslecellssystemet
startades
*
*
Dessa funktioner nollställs varje gång
bränslecellssystemet stängs av.
• "Total"
– "Average Speed": Visar
medelhastigheten sedan displayen
nollställdes
*
– "Distance": Visar den körda sträckan
sedan displayen nollställdes*
– "Total Time": Visar den totala tiden
sedan displayen nollställdes*
*
För nollställning, visa önskad
funktion och hållintryckt.
Energimonitor
→Sid. 93
Däcktryck
Visar lufttrycket i respektive däck.Display för inställningar
Displayer som kan ändras
• Språk
Välj för att ändra språket på
informationsdisplayen.
• Enheter (i förekommande fall)
Välj för att ändra måttenheter på
displayen.
•
(Inställning av displayen för
körinformation)
Välj för att ställa in följande
funktioner.
– Bränslecellssystem
Välj för att aktivera/inaktivera ECO
Accelerator Guidance (→Sid. 86).
– Bränsleförbrukning
Välj för att ändra displayen för
bränsleförbrukning (→Sid. 85).
•
(Inställningar av ljudsystemet)
Välj för att aktivera/inaktivera
skärmen
.
•
(Inställning av displayen för
fordonsinformation)
– Displayens innehåll
Välj för att ställa in följande
funktioner.
Energimonitor:
Välj för att aktivera/inaktivera
energimonitorn (→Sid. 93)
– Typ av körinfo
Välj för att ändra displayen för typ
av körinfo mellan resa och totalt.
(→Sid. 88).
– Färdinformationsfunktioner
Välj för att ställa in funktionerna på
övre och undre sidan av
körinformationsskärmen från dessa
tre funktioner, snittfart, avstånd och
total tid.
• Trippsammanfattning
Välj för att ställa in funktionerna som
ska visas när startknappen trycks till
avstängt läge,.
• Popup-meddelande
3.1 Instrumentgrupp
88

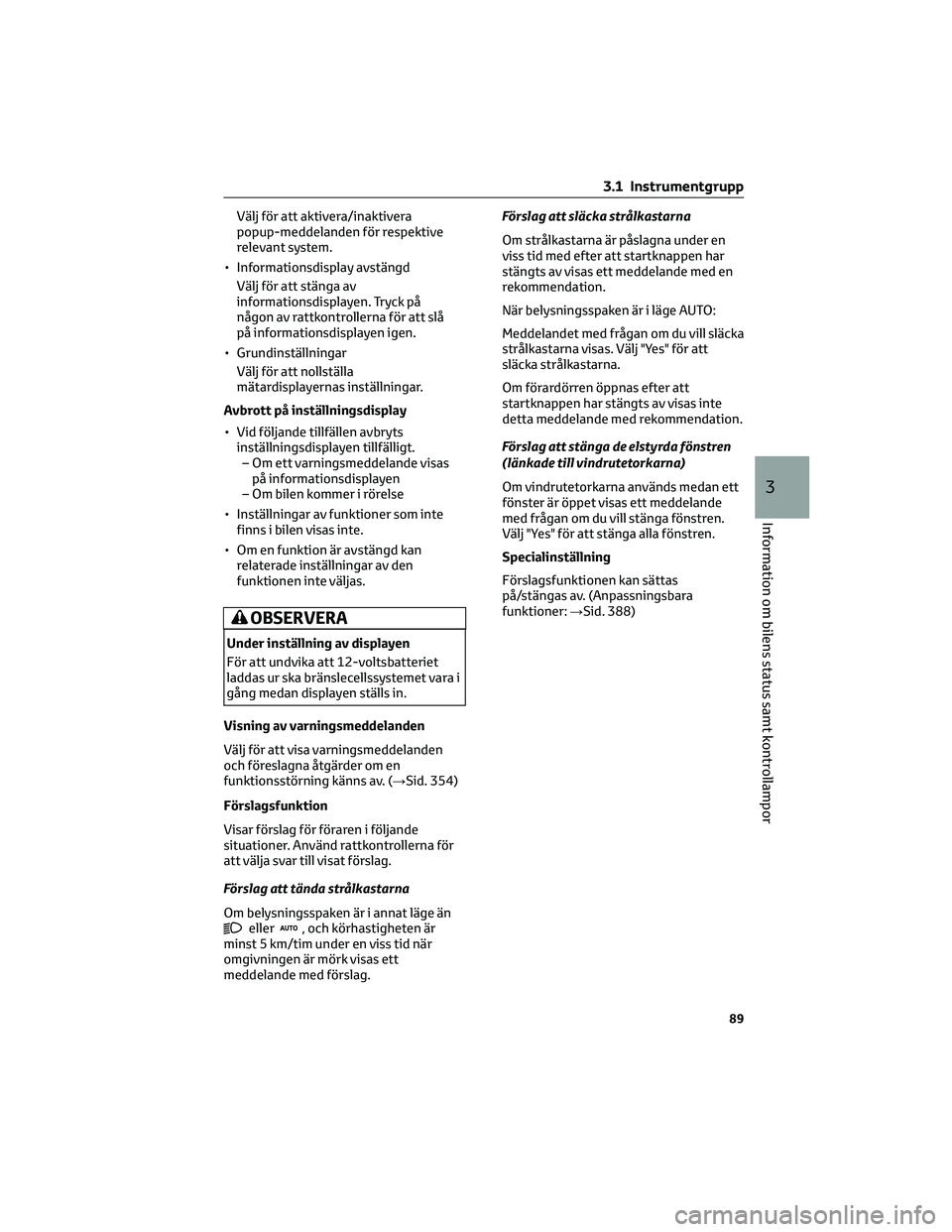

Välj för att aktivera/inaktivera
popup-meddelanden för respektive
relevant system.
• Informationsdisplay avstängd
Välj för att stänga av
informationsdisplayen. Tryck på
någon av rattkontrollerna för att slå
på informationsdisplayen igen.
• Grundinställningar
Välj för att nollställa
mätardisplayernas inställningar.
Avbrott på inställningsdisplay
• Vid följande tillfällen avbryts
inställningsdisplayen tillfälligt.
– Om ett varningsmeddelande visas
på informationsdisplayen
– Om bilen kommer i rörelse
• Inställningar av funktioner som inte
finns i bilen visas inte.
• Om en funktion är avstängd kan
relaterade inställningar av den
funktionen inte väljas.
OBSERVERA
Under inställning av displayen
För att undvika att 12-voltsbatteriet
laddas ur ska bränslecellssystemet vara i
gång medan displayen ställs in.
Visning av varningsmeddelanden
Välj för att visa varningsmeddelanden
och föreslagna åtgärder om en
funktionsstörning känns av. (→Sid. 354)
Förslagsfunktion
Visar förslag för föraren i följande
situationer. Använd rattkontrollerna för
att välja svar till visat förslag.
Förslag att tända strålkastarna
Om belysningsspaken är i annat läge än
eller, och körhastigheten är
minst 5 km/tim under en viss tid när
omgivningen är mörk visas ett
meddelande med förslag.Förslag att släcka strålkastarna
Om strålkastarna är påslagna under en
viss tid med efter att startknappen har
stängts av visas ett meddelande med en
rekommendation.
När belysningsspaken är i läge AUTO:
Meddelandet med frågan om du vill släcka
strålkastarna visas. Välj "Yes" för att
släcka strålkastarna.
Om förardörren öppnas efter att
startknappen har stängts av visas inte
detta meddelande med rekommendation.
Förslag att stänga de elstyrda fönstren
(länkade till vindrutetorkarna)
Om vindrutetorkarna används medan ett
fönster är öppet visas ett meddelande
med frågan om du vill stänga fönstren.
Välj "Yes" för att stänga alla fönstren.
Specialinställning
Förslagsfunktionen kan sättas
på/stängas av. (Anpassningsbara
funktioner:→Sid. 388)
3.1 Instrumentgrupp
89
3
Information om bilens status samt kontrollampor

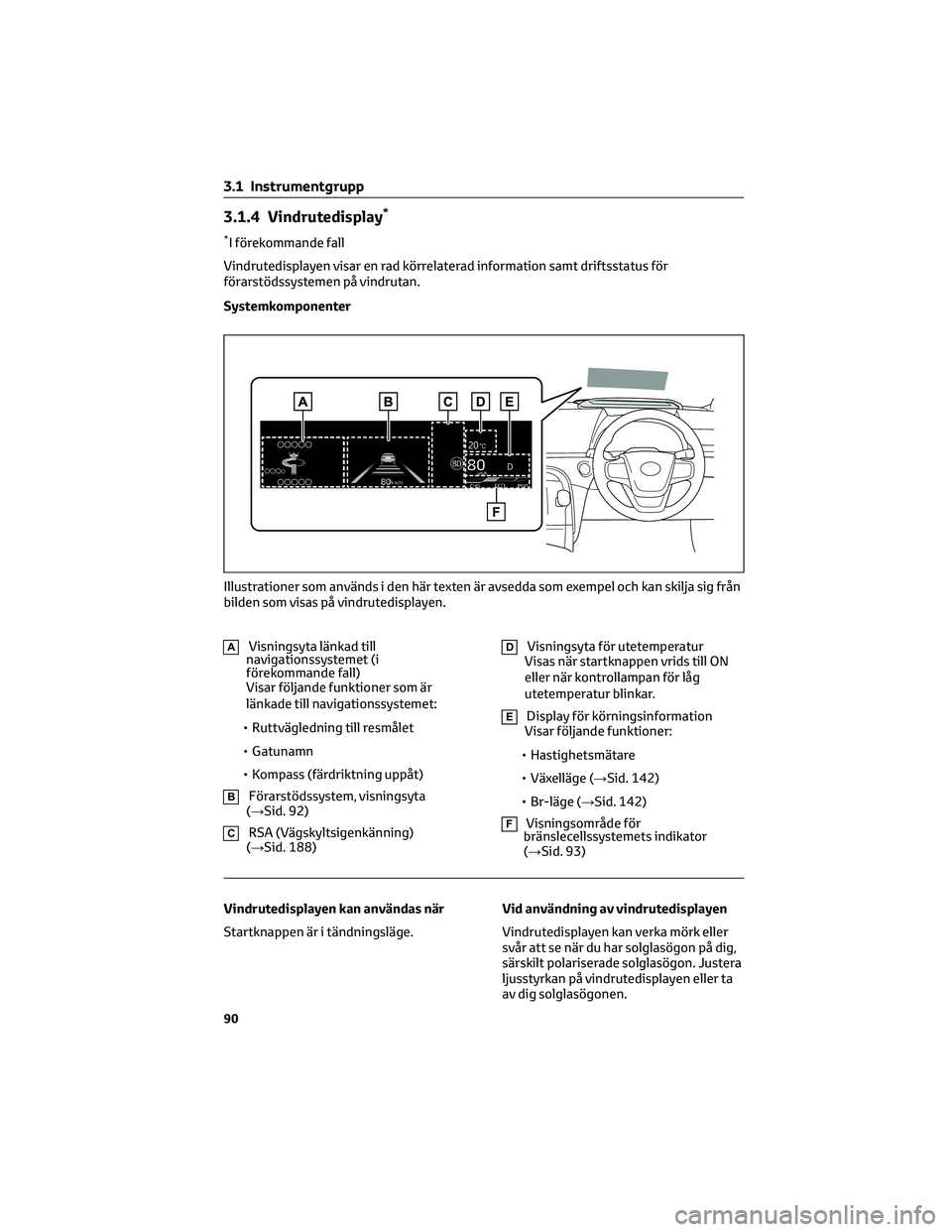

3.1.4 Vindrutedisplay*
*I förekommande fall
Vindrutedisplayen visar en rad körrelaterad information samt driftsstatus för
förarstödssystemen på vindrutan.
Systemkomponenter
AVisningsyta länkad till
navigationssystemet (i
förekommande fall)
Visar följande funktioner som är
länkade till navigationssystemet:
• Ruttvägledning till resmålet
• Gatunamn
• Kompass (färdriktning uppåt)
BFörarstödssystem, visningsyta
(→Sid. 92)
CRSA (Vägskyltsigenkänning)
(→Sid. 188)
DVisningsyta för utetemperatur
Visas när startknappen vrids till ON
eller när kontrollampan för låg
utetemperatur blinkar.
EDisplay för körningsinformation
Visar följande funktioner:
• Hastighetsmätare
• Växelläge (→Sid. 142)
• Br-läge (→Sid. 142)
FVisningsområde för
bränslecellssystemets indikator
(→Sid. 93)
Vindrutedisplayen kan användas när
Startknappen är i tändningsläge.Vid användning av vindrutedisplayen
Vindrutedisplayen kan verka mörk eller
svår att se när du har solglasögon på dig,
särskilt polariserade solglasögon. Justera
ljusstyrkan på vindrutedisplayen eller ta
av dig solglasögonen.
Illustrationer som används i den här texten är avsedda som exempel och kan skilja sig från
bilden som visas på vindrutedisplayen.
3.1 Instrumentgrupp
90

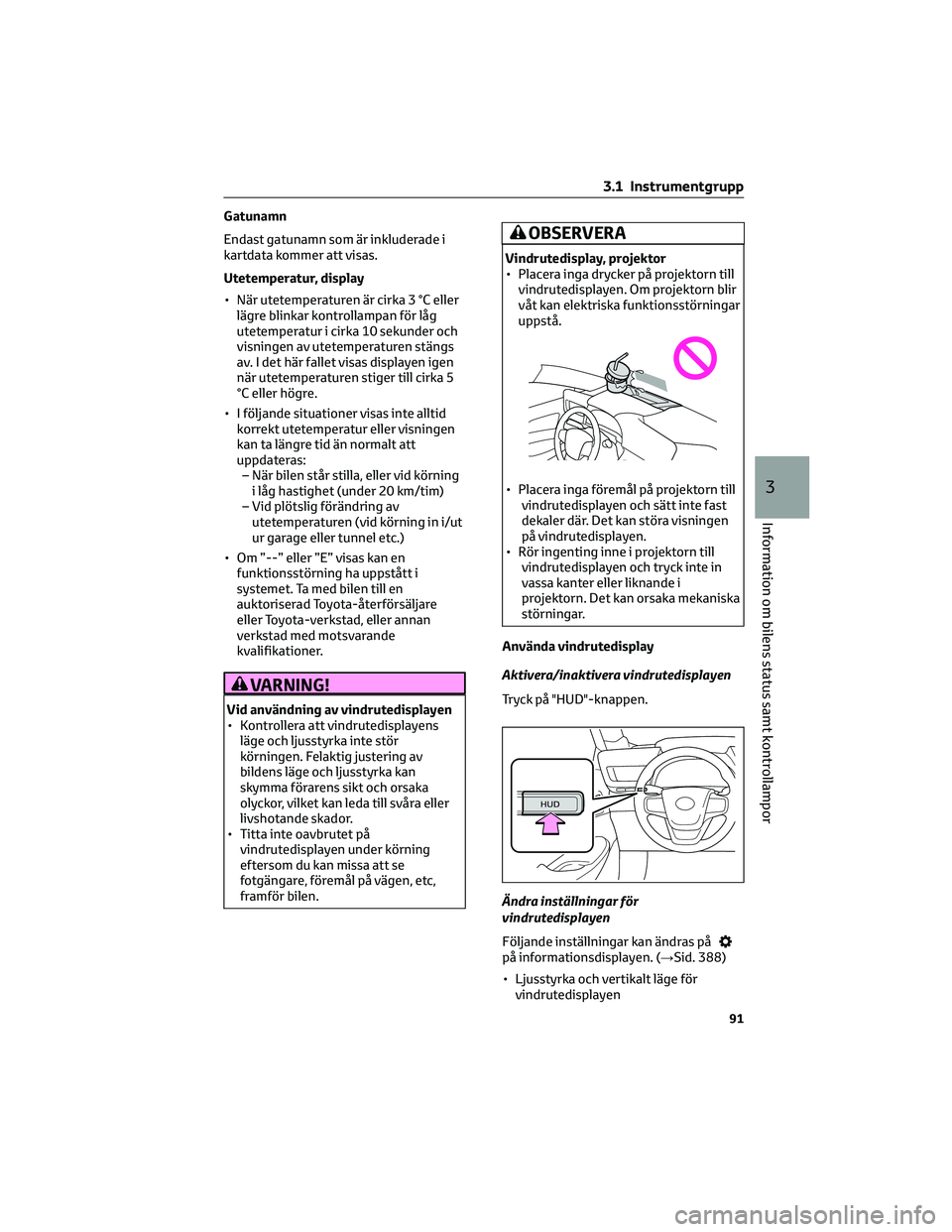

Gatunamn
Endast gatunamn som är inkluderade i
kartdata kommer att visas.
Utetemperatur, display
• När utetemperaturen är cirka 3 °C eller
lägre blinkar kontrollampan för låg
utetemperatur i cirka 10 sekunder och
visningen av utetemperaturen stängs
av. I det här fallet visas displayen igen
när utetemperaturen stiger till cirka 5
°C eller högre.
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras:
– När bilen står stilla, eller vid körning
i låg hastighet (under 20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
VARNING!
Vid användning av vindrutedisplayen
• Kontrollera att vindrutedisplayens
läge och ljusstyrka inte stör
körningen. Felaktig justering av
bildens läge och ljusstyrka kan
skymma förarens sikt och orsaka
olyckor, vilket kan leda till svåra eller
livshotande skador.
• Titta inte oavbrutet på
vindrutedisplayen under körning
eftersom du kan missa att se
fotgängare, föremål på vägen, etc,
framför bilen.
OBSERVERA
Vindrutedisplay, projektor
• Placera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
• Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där. Det kan störa visningen
på vindrutedisplayen.
• Rör ingenting inne i projektorn till
vindrutedisplayen och tryck inte in
vassa kanter eller liknande i
projektorn. Det kan orsaka mekaniska
störningar.
Använda vindrutedisplay
Aktivera/inaktivera vindrutedisplayen
Tryck på "HUD"-knappen.
Ändra inställningar för
vindrutedisplayen
Följande inställningar kan ändras på
på informationsdisplayen. (→Sid. 388)
• Ljusstyrka och vertikalt läge för
vindrutedisplayen
3.1 Instrumentgrupp
91
3
Information om bilens status samt kontrollampor

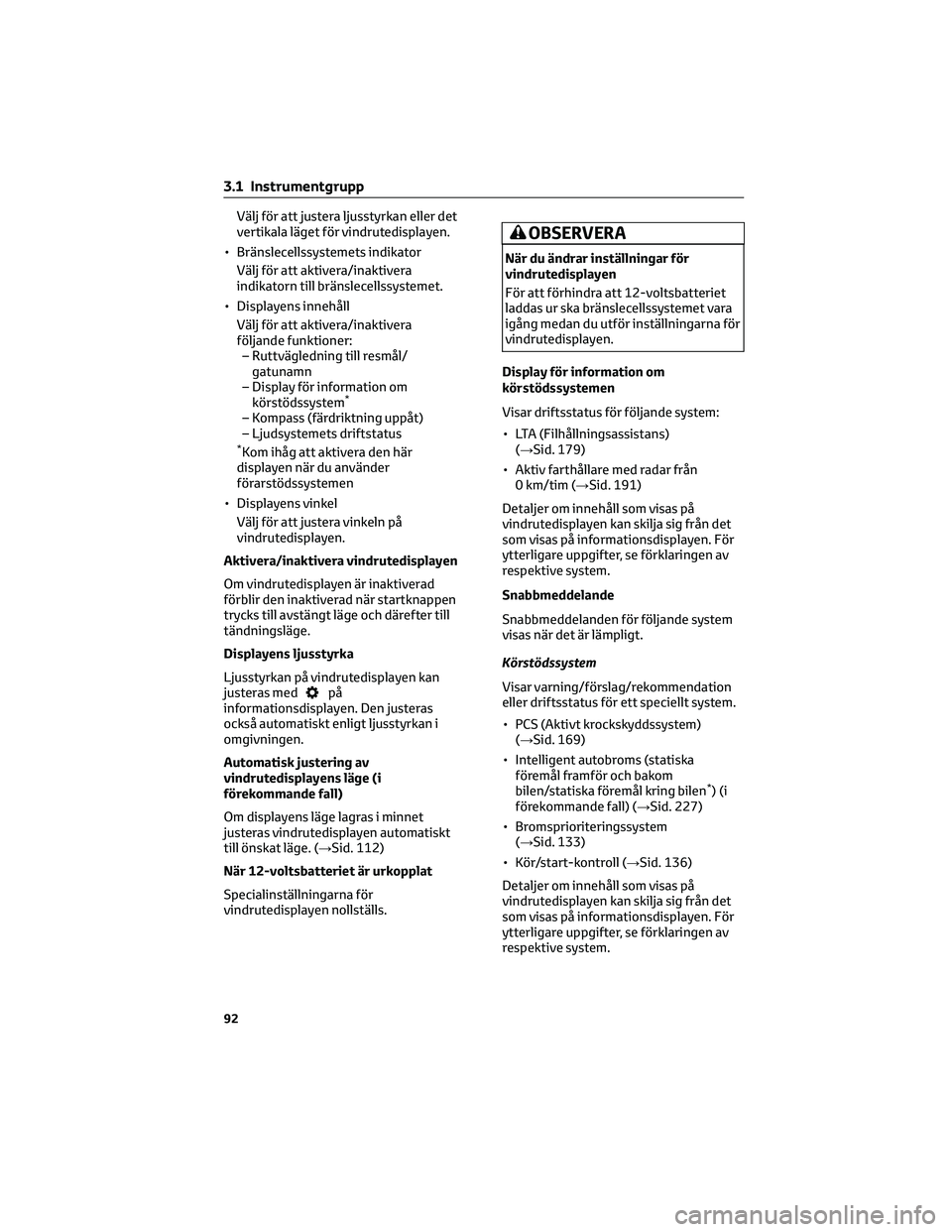

Välj för att justera ljusstyrkan eller det
vertikala läget för vindrutedisplayen.
• Bränslecellssystemets indikator
Välj för att aktivera/inaktivera
indikatorn till bränslecellssystemet.
• Displayens innehåll
Välj för att aktivera/inaktivera
följande funktioner:
– Ruttvägledning till resmål/
gatunamn
– Display för information om
körstödssystem
*
– Kompass (färdriktning uppåt)
– Ljudsystemets driftstatus
*Kom ihåg att aktivera den här
displayen när du använder
förarstödssystemen
• Displayens vinkel
Välj för att justera vinkeln på
vindrutedisplayen.
Aktivera/inaktivera vindrutedisplayen
Om vindrutedisplayen är inaktiverad
förblir den inaktiverad när startknappen
trycks till avstängt läge och därefter till
tändningsläge.
Displayens ljusstyrka
Ljusstyrkan på vindrutedisplayen kan
justeras med
på
informationsdisplayen. Den justeras
också automatiskt enligt ljusstyrkan i
omgivningen.
Automatisk justering av
vindrutedisplayens läge (i
förekommande fall)
Om displayens läge lagras i minnet
justeras vindrutedisplayen automatiskt
till önskat läge. (→Sid. 112)
När 12-voltsbatteriet är urkopplat
Specialinställningarna för
vindrutedisplayen nollställs.
OBSERVERA
När du ändrar inställningar för
vindrutedisplayen
För att förhindra att 12-voltsbatteriet
laddas ur ska bränslecellssystemet vara
igång medan du utför inställningarna för
vindrutedisplayen.
Display för information om
körstödssystemen
Visar driftsstatus för följande system:
• LTA (Filhållningsassistans)
(→Sid. 179)
• Aktiv farthållare med radar från
0 km/tim (→Sid. 191)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringen av
respektive system.
Snabbmeddelande
Snabbmeddelanden för följande system
visas när det är lämpligt.
Körstödssystem
Visar varning/förslag/rekommendation
eller driftsstatus för ett speciellt system.
• PCS (Aktivt krockskyddssystem)
(→Sid. 169)
• Intelligent autobroms (statiska
föremål framför och bakom
bilen/statiska föremål kring bilen
*)(i
förekommande fall) (→Sid. 227)
• Bromsprioriteringssystem
(→Sid. 133)
• Kör/start-kontroll (→Sid. 136)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringen av
respektive system.
3.1 Instrumentgrupp
92

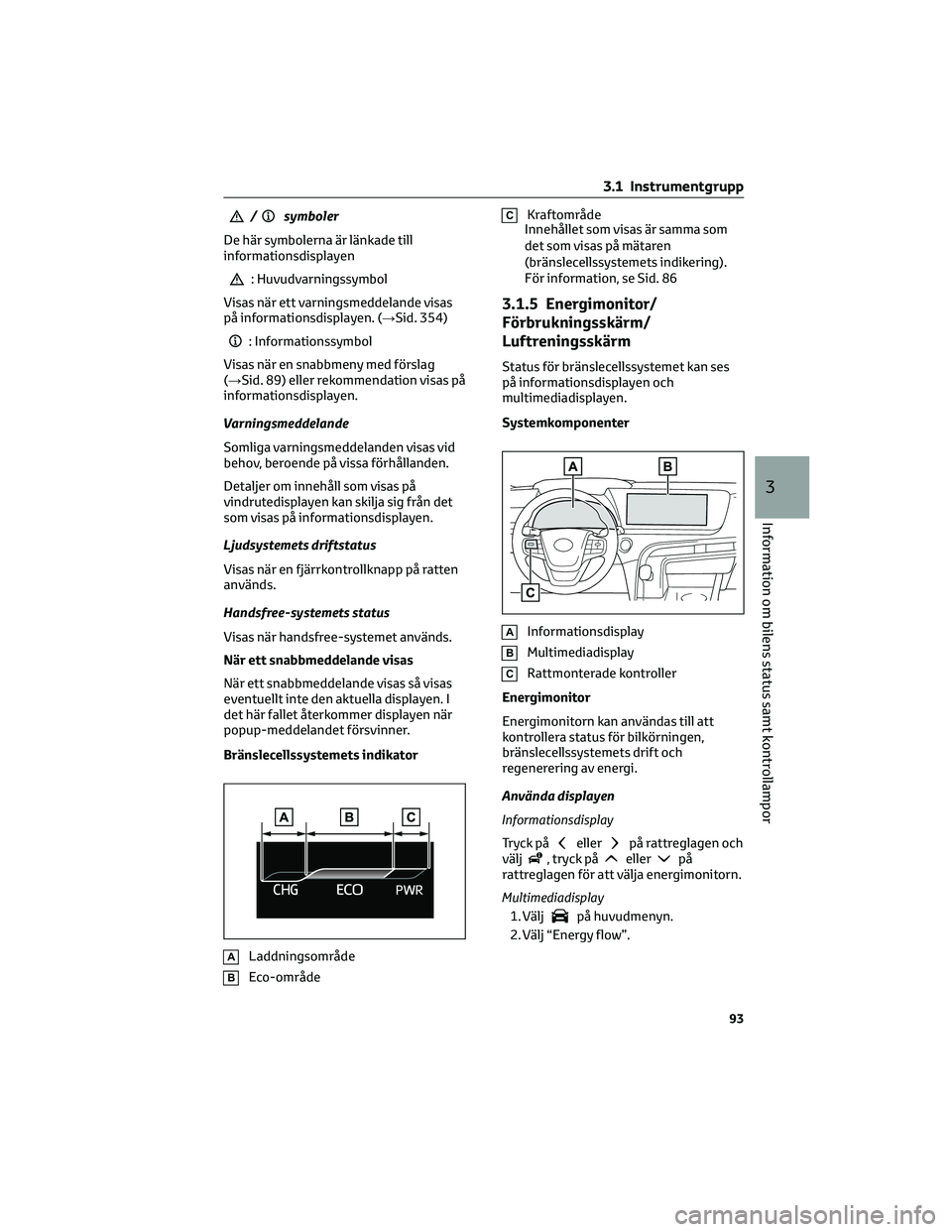

/symboler
De här symbolerna är länkade till
informationsdisplayen
: Huvudvarningssymbol
Visas när ett varningsmeddelande visas
på informationsdisplayen. (→Sid. 354)
: Informationssymbol
Visas när en snabbmeny med förslag
(→Sid. 89) eller rekommendation visas på
informationsdisplayen.
Varningsmeddelande
Somliga varningsmeddelanden visas vid
behov, beroende på vissa förhållanden.
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
Ljudsystemets driftstatus
Visas när en fjärrkontrollknapp på ratten
används.
Handsfree-systemets status
Visas när handsfree-systemet används.
När ett snabbmeddelande visas
När ett snabbmeddelande visas så visas
eventuellt inte den aktuella displayen. I
det här fallet återkommer displayen när
popup-meddelandet försvinner.
Bränslecellssystemets indikator
ALaddningsområde
BEco-område
CKraftområde
Innehållet som visas är samma som
det som visas på mätaren
(bränslecellssystemets indikering).
För information, se Sid. 86
3.1.5 Energimonitor/
Förbrukningsskärm/
Luftreningsskärm
Status för bränslecellssystemet kan ses
på informationsdisplayen och
multimediadisplayen.
Systemkomponenter
AInformationsdisplay
BMultimediadisplay
CRattmonterade kontroller
Energimonitor
Energimonitorn kan användas till att
kontrollera status för bilkörningen,
bränslecellssystemets drift och
regenerering av energi.
Använda displayen
Informationsdisplay
Tryck på
ellerpå rattreglagen och
välj, tryck påellerpå
rattreglagen för att välja energimonitorn.
Multimediadisplay
1. Välj
på huvudmenyn.
2. Välj “Energy flow”.
3.1 Instrumentgrupp
93
3
Information om bilens status samt kontrollampor

Display
När energi är i omlopp visas en pil för att
indikera energiflödets riktning.
När ingen energi är i omlopp visas ingen
pil.
Grön
*1/Blå*2: Visar att elektrisk energi
laddas eller återvinns.
Gul
*1/Orange*2: Visar att elektrisk energi
används.
Röd: Visar att effekten från
bränslecellssystemet används.
*1Informationsdisplay
*2Multimediadisplay
Informationsdisplay
Figuren visar alla pilarna i förklarande
syfte, men det verkliga innehållet skiljer
sig åt.
ABränslecellssystem
BDrivbatteri
CFramhjul
DBakhjul
MultimediadisplayFiguren visar alla pilarna i förklarande
syfte, men det verkliga innehållet skiljer
sig åt.
ABränslecellssystem
BDrivbatteri
CElmotor (drivmotor)
DBakhjul
EFramhjul
Drivbatteri, status
Visningen ändras på åtta nivåer enligt
återstående laddning i drivbatteriet.
• Figuren visar bilden på
informationsdisplayen som
beskrivande exempel.
• Bilderna utgör exempel och kan
variera något utifrån verkliga
förhållanden.
• Pilen för elektrisk laddning och
urladdning för fluktueringar av
återstående batteriladdning och
bränslecellssystemets indikering
matchar inte alltid. Det är dock ingen
funktionsstörning.
ALåg
BHög
Skärm med historik över
bränsleförbrukning (endast
multimediadisplay)
Använda displayen
1. Välj
på huvudmenyn.
2. Välj “Trip information”.
3.1 Instrumentgrupp
94

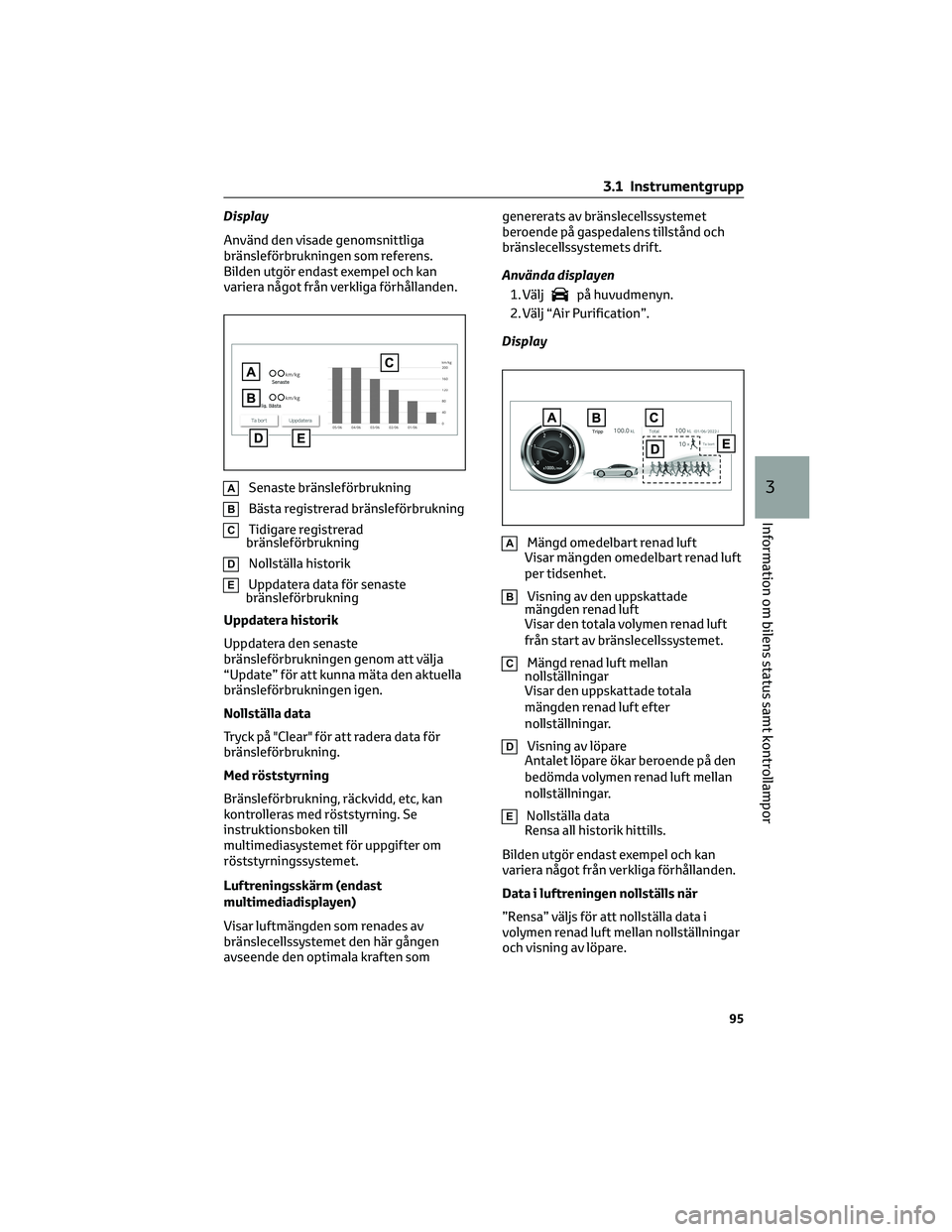

Display
Använd den visade genomsnittliga
bränsleförbrukningen som referens.
Bilden utgör endast exempel och kan
variera något från verkliga förhållanden.
ASenaste bränsleförbrukning
BBästa registrerad bränsleförbrukning
CTidigare registrerad
bränsleförbrukning
DNollställa historik
EUppdatera data för senaste
bränsleförbrukning
Uppdatera historik
Uppdatera den senaste
bränsleförbrukningen genom att välja
“Update” för att kunna mäta den aktuella
bränsleförbrukningen igen.
Nollställa data
Tryck på "Clear" för att radera data för
bränsleförbrukning.
Med röststyrning
Bränsleförbrukning, räckvidd, etc, kan
kontrolleras med röststyrning. Se
instruktionsboken till
multimediasystemet för uppgifter om
röststyrningssystemet.
Luftreningsskärm (endast
multimediadisplayen)
Visar luftmängden som renades av
bränslecellssystemet den här gången
avseende den optimala kraften somgenererats av bränslecellssystemet
beroende på gaspedalens tillstånd och
bränslecellssystemets drift.
Använda displayen
1. Välj
på huvudmenyn.
2. Välj “Air Purification”.
Display
AMängd omedelbart renad luft
Visar mängden omedelbart renad luft
per tidsenhet.
BVisning av den uppskattade
mängden renad luft
Visar den totala volymen renad luft
från start av bränslecellssystemet.
CMängd renad luft mellan
nollställningar
Visar den uppskattade totala
mängden renad luft efter
nollställningar.
DVisning av löpare
Antalet löpare ökar beroende på den
bedömda volymen renad luft mellan
nollställningar.
ENollställa data
Rensa all historik hittills.
Bilden utgör endast exempel och kan
variera något från verkliga förhållanden.
Data i luftreningen nollställs när
”Rensa” väljs för att nollställa data i
volymen renad luft mellan nollställningar
och visning av löpare.
3.1 Instrumentgrupp
95
3
Information om bilens status samt kontrollampor

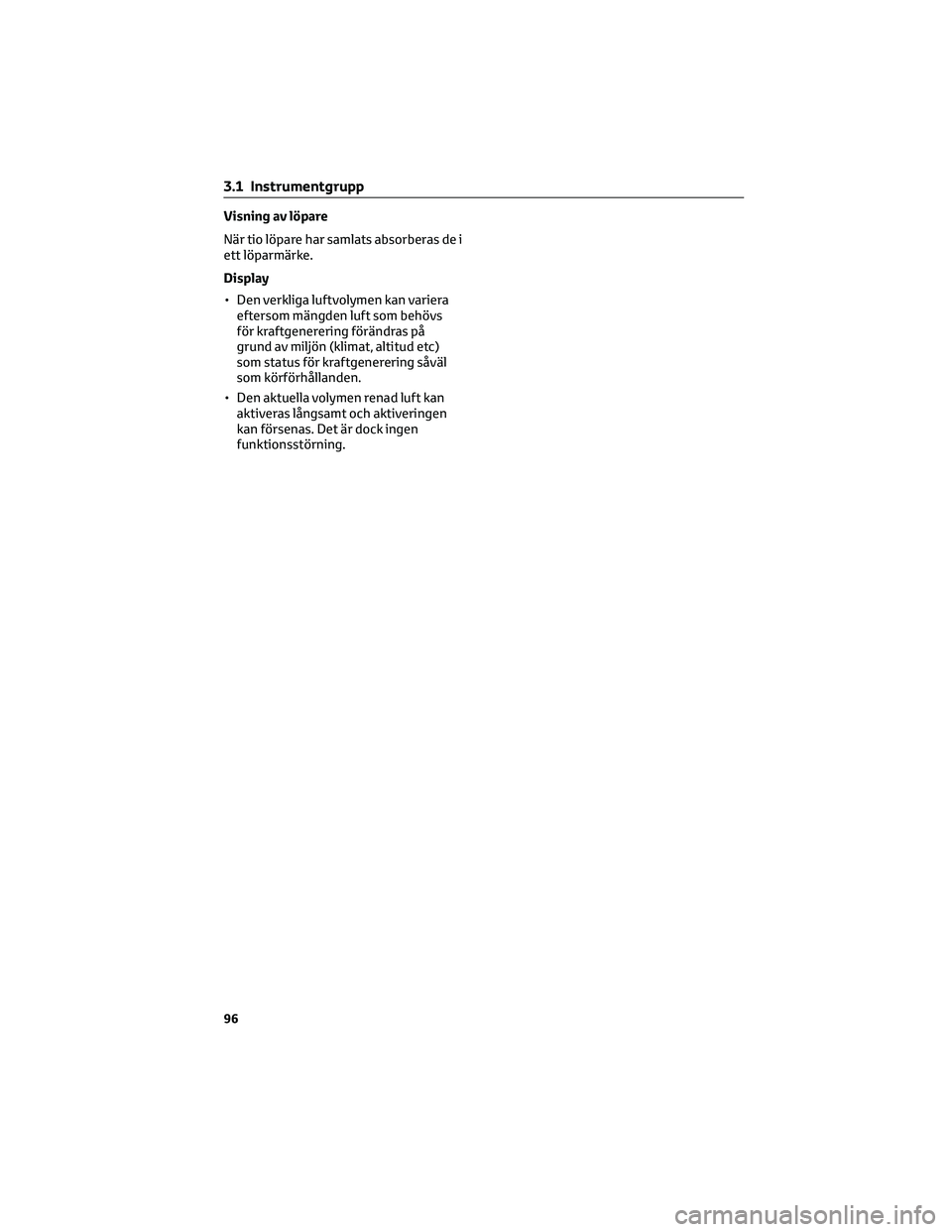

Visning av löpare
När tio löpare har samlats absorberas de i
ett löparmärke.
Display
• Den verkliga luftvolymen kan variera
eftersom mängden luft som behövs
för kraftgenerering förändras på
grund av miljön (klimat, altitud etc)
som status för kraftgenerering såväl
som körförhållanden.
• Den aktuella volymen renad luft kan
aktiveras långsamt och aktiveringen
kan försenas. Det är dock ingen
funktionsstörning.
3.1 Instrumentgrupp
96
