TOYOTA PRIUS 2015 Bruksanvisningar (in Swedish)

141
2
2. Instrumentgrupp
Instrumentgrupp
OM47A31SE

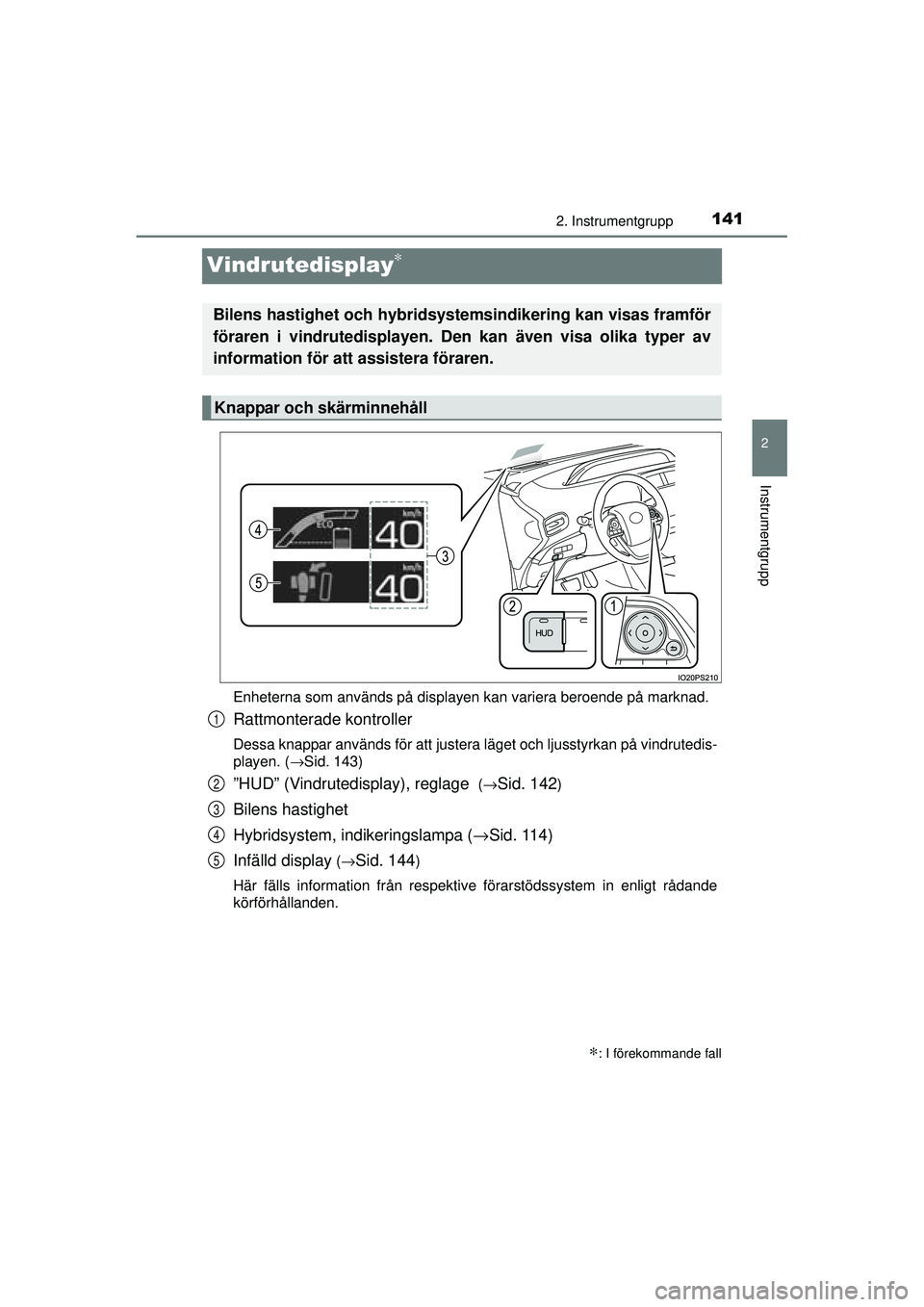

Vindrutedisplay∗
Enheterna som används på displayen kan variera beroende på marknad.
Rattmonterade kontroller
Dessa knappar används för att justera läget och ljusstyrkan på vindrutedis-
playen. (→Sid. 143)
”HUD” (Vindrutedisplay), reglage (→Sid. 142)
Bilens hastighet
Hybridsystem, indikeringslampa ( →Sid. 114)
Infälld display
( →Sid. 144)
Här fälls information från respektive förarstödssystem in enligt rådande
körförhållanden.
∗: I förekommande fall
Bilens hastighet och hybridsystemsindikering kan visas framför
föraren i vindrutedisplayen. Den kan även visa olika typer av
information för att assistera föraren.
Knappar och skärminnehåll
1
2
3
4
5
OM47A31SE.book Page 141 Frid ay, January 22, 2016 8:14 PM

1422. Instrumentgrupp
OM47A31SE

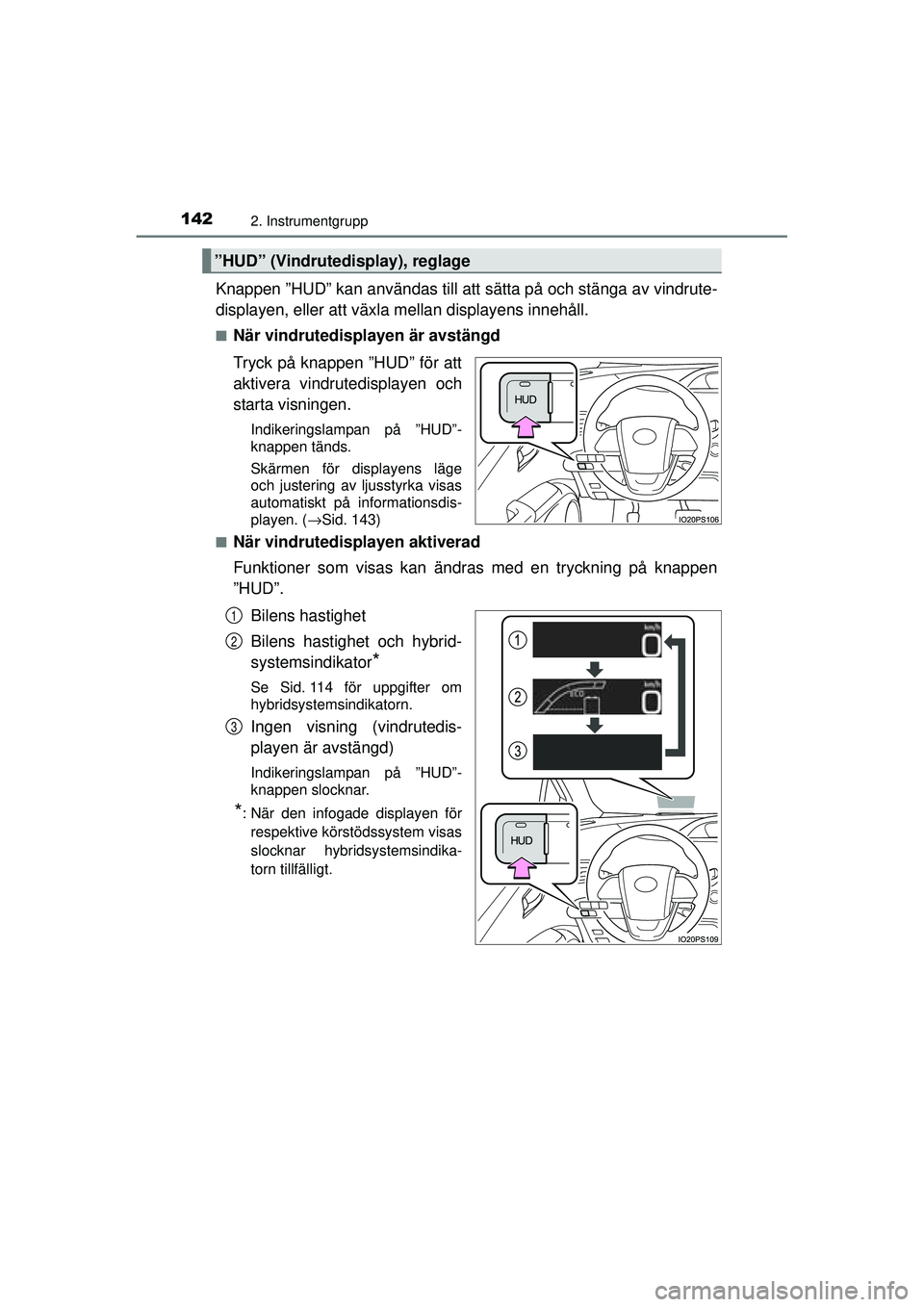

Knappen ”HUD” kan användas till att sätta på och stänga av vindrute-
displayen, eller att växla mellan displayens innehåll.
■När vindrutedisplayen är avstängd
Tryck på knappen ”HUD” för att
aktivera vindrutedisplayen och
starta visningen.
Indikeringslampan på ”HUD”-
knappen tänds.
Skärmen för displayens läge
och justering av ljusstyrka visas
automatiskt på informationsdis-
playen. ( →Sid. 143)
■
När vindrutedisplayen aktiverad
Funktioner som visas kan ändras med en tryckning på knappen
”HUD”.
Bilens hastighet
Bilens hastighet och hybrid-
systemsindikator
*
Se Sid. 114 för uppgifter om
hybridsystemsindikatorn.
Ingen visning (vindrutedis-
playen är avstängd)
Indikeringslampan på ”HUD”-
knappen slocknar.
*: När den infogade displayen för respektive körstödssystem visas
slocknar hybridsystemsindika-
torn tillfälligt.
”HUD” (Vindrutedis play), reglage
1
2
3
OM47A31SE.book Page 142 Frid ay, January 22, 2016 8:14 PM

1432. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE

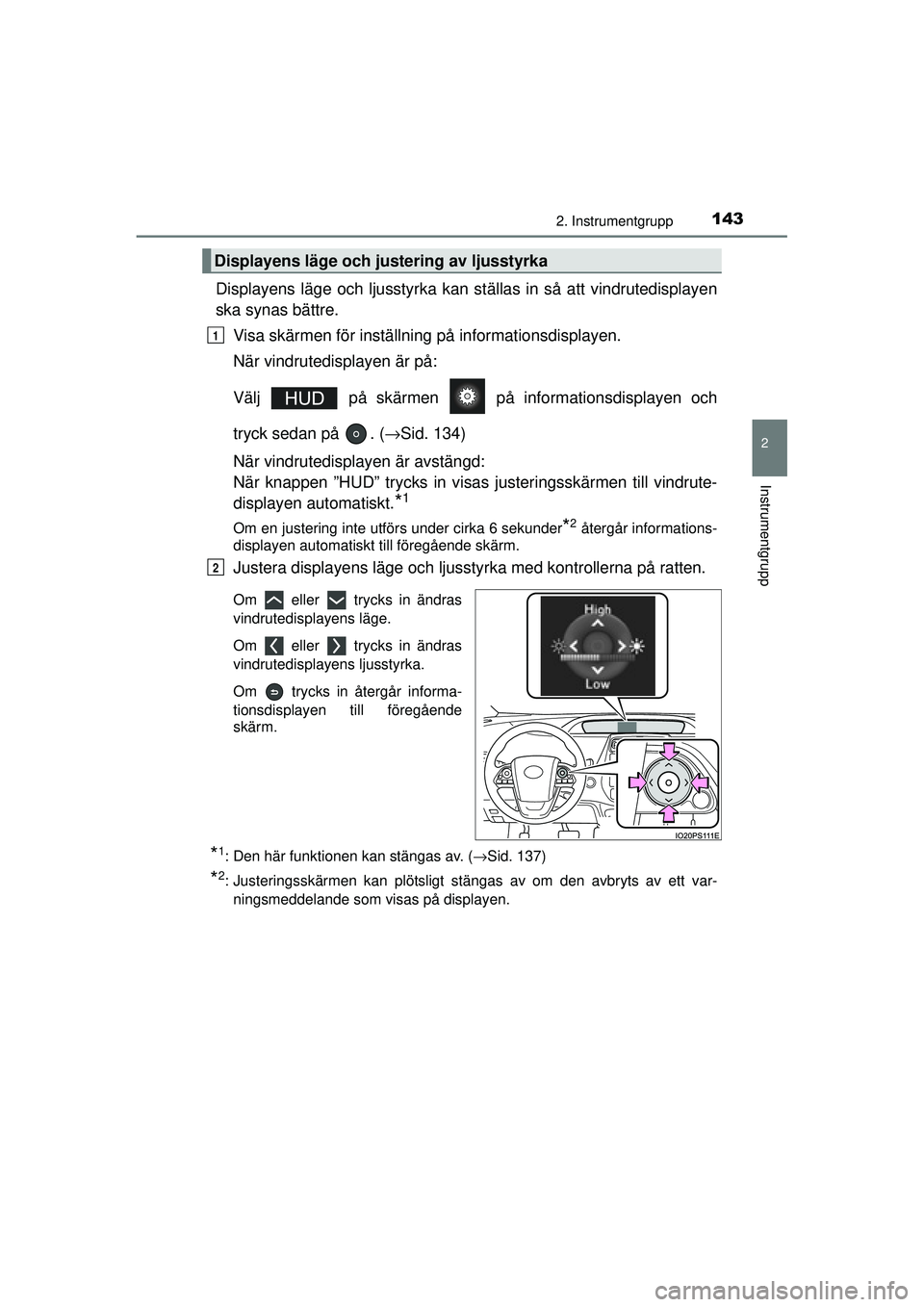

Displayens läge och ljusstyrka kan ställas in så att vindrutedisplayen
ska synas bättre.
Visa skärmen för inställning på informationsdisplayen.
När vindrutedisplayen är på:
Välj på skärmen på informationsdisplayen och
tryck sedan på . ( →Sid. 134)
När vindrutedisplayen är avstängd:
När knappen ”HUD” trycks in visa s justeringsskärmen till vindrute-
displayen automatiskt.
*1
Om en justering inte utförs under cirka 6 sekunder*2 återgår informations-
displayen automatiskt till föregående skärm.
Justera displayens läge och ljussty rka med kontrollerna på ratten.
Om eller trycks in ändras
vindrutedisplayens läge.
Om eller trycks in ändras
vindrutedisplayens ljusstyrka.
Om trycks in återgår informa-
tionsdisplayen till föregående
skärm.
*1: Den här funktionen kan stängas av. ( →Sid. 137)
*2: Justeringsskärmen kan plötsligt stängas av om den avbryts av ett var-
ningsmeddelande som visas på displayen.
Displayens läge och justering av ljusstyrka
1
2
OM47A31SE.book Page 143 Frid ay, January 22, 2016 8:14 PM

1442. Instrumentgrupp
OM47A31SE■

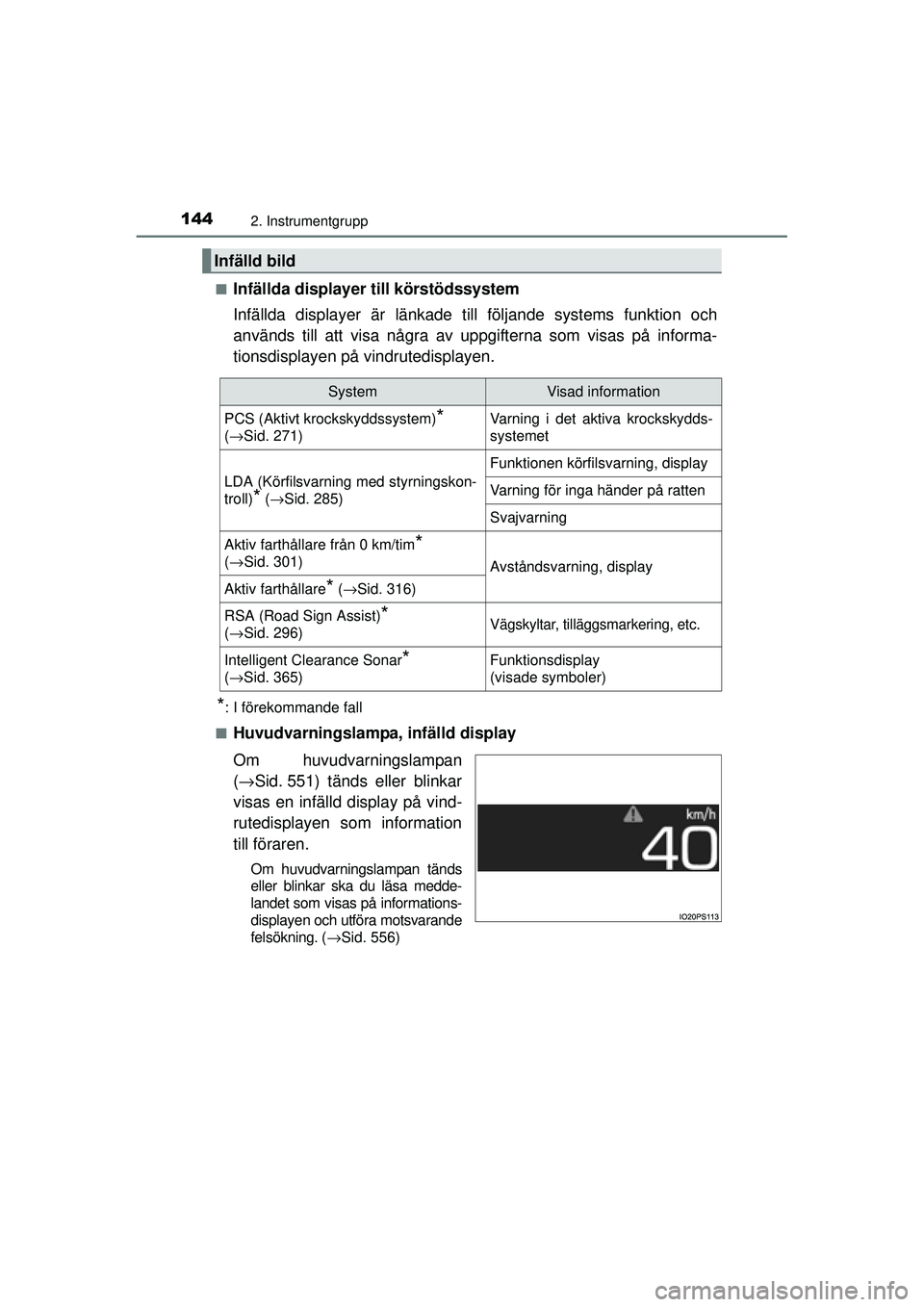

Infällda displayer till körstödssystem
Infällda displayer är länkade till
följande systems funktion och
används till att visa några av uppgifterna som visas på informa-
tionsdisplayen på vindrutedisplayen.
*: I förekommande fall
■
Huvudvarningslampa, infälld display
Om huvudvarningslampan
( → Sid. 551) tänds eller blinkar
visas en infälld display på vind-
rutedisplayen som information
till föraren.
Om huvudvarningslampan tänds
eller blinkar ska du läsa medde-
landet som visas på informations-
displayen och utföra motsvarande
felsökning. ( →Sid. 556)
Infälld bild
SystemVisad information
PCS (Aktivt krockskyddssystem)*
( → Sid. 271)Varning i det aktiva krockskydds-
systemet
LDA (Körfilsvarning med styrningskon-
troll)
* (→Sid. 285)
Funktionen körfilsvarning, display
Varning för inga händer på ratten
Svajvarning
Aktiv farthållare från 0 km/tim*
(→ Sid. 301)Avståndsvarning, display
Aktiv farthållare* (→Sid. 316)
RSA (Road Sign Assist)*
( → Sid. 296)Vägskyltar, tilläggsmarkering, etc.
Intelligent Clearance Sonar*
( → Sid. 365)Funktionsdisplay
(visade symboler)
OM47A31SE.book Page 144 Frid ay, January 22, 2016 8:14 PM

1452. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE

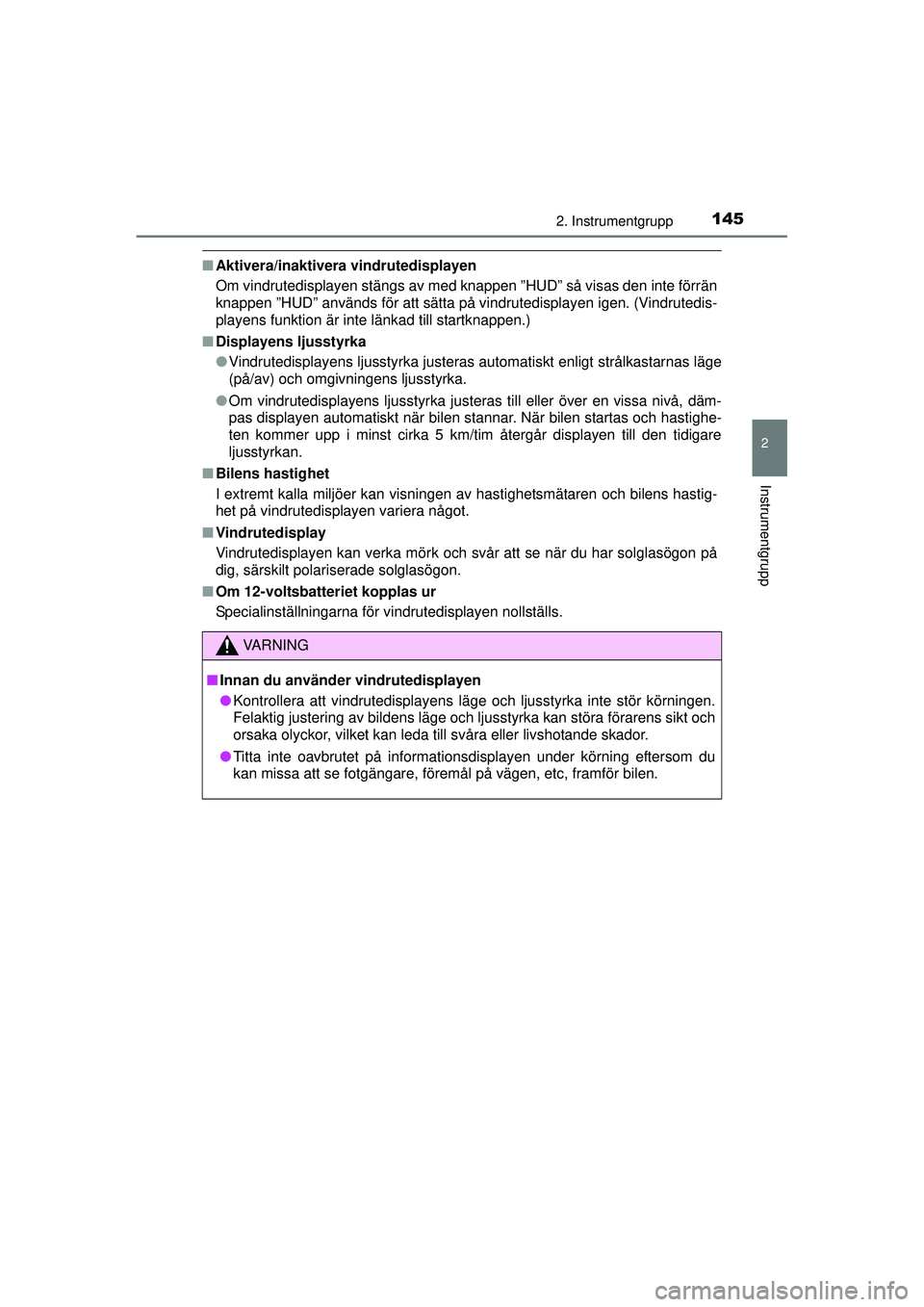

■Aktivera/inaktivera vindrutedisplayen
Om vindrutedisplayen stängs av med knappen ”HUD” så visas den inte förrän
knappen ”HUD” används för att sätta på vindrutedisplayen igen. (Vindrutedis-
playens funktion är inte länkad till startknappen.)
■ Displayens ljusstyrka
●Vindrutedisplayens ljusstyrka justeras automatiskt enligt strålkastarnas läge
(på/av) och omgivningens ljusstyrka.
● Om vindrutedisplayens ljusstyrka justeras till eller över en vissa nivå, däm-
pas displayen automatiskt när bilen stannar. När bilen startas och hastighe-
ten kommer upp i minst cirka 5 km/tim återgår displayen till den tidigare
ljusstyrkan.
■ Bilens hastighet
I extremt kalla miljöer kan visningen av hastighetsmätaren och bilens hastig-
het på vindrutedisplayen variera något.
■ Vindrutedisplay
Vindrutedisplayen kan verka mörk och svår att se när du har solglasögon på
dig, särskilt polariserade solglasögon.
■ Om 12-voltsbatteriet kopplas ur
Specialinställningarna för vindrutedisplayen nollställs.
VA R N I N G
■Innan du använder vindrutedisplayen
● Kontrollera att vindrutedisplayens läge och ljusstyrka inte stör körningen.
Felaktig justering av bildens läge och ljusstyrka kan störa förarens sikt och
orsaka olyckor, vilket kan leda till svåra eller livshotande skador.
● Titta inte oavbrutet på informationsdisplayen under körning eftersom du
kan missa att se fotgängare, föremål på vägen, etc, framför bilen.
OM47A31SE.book Page 145 Frid ay, January 22, 2016 8:14 PM

1462. Instrumentgrupp
OM47A31SE

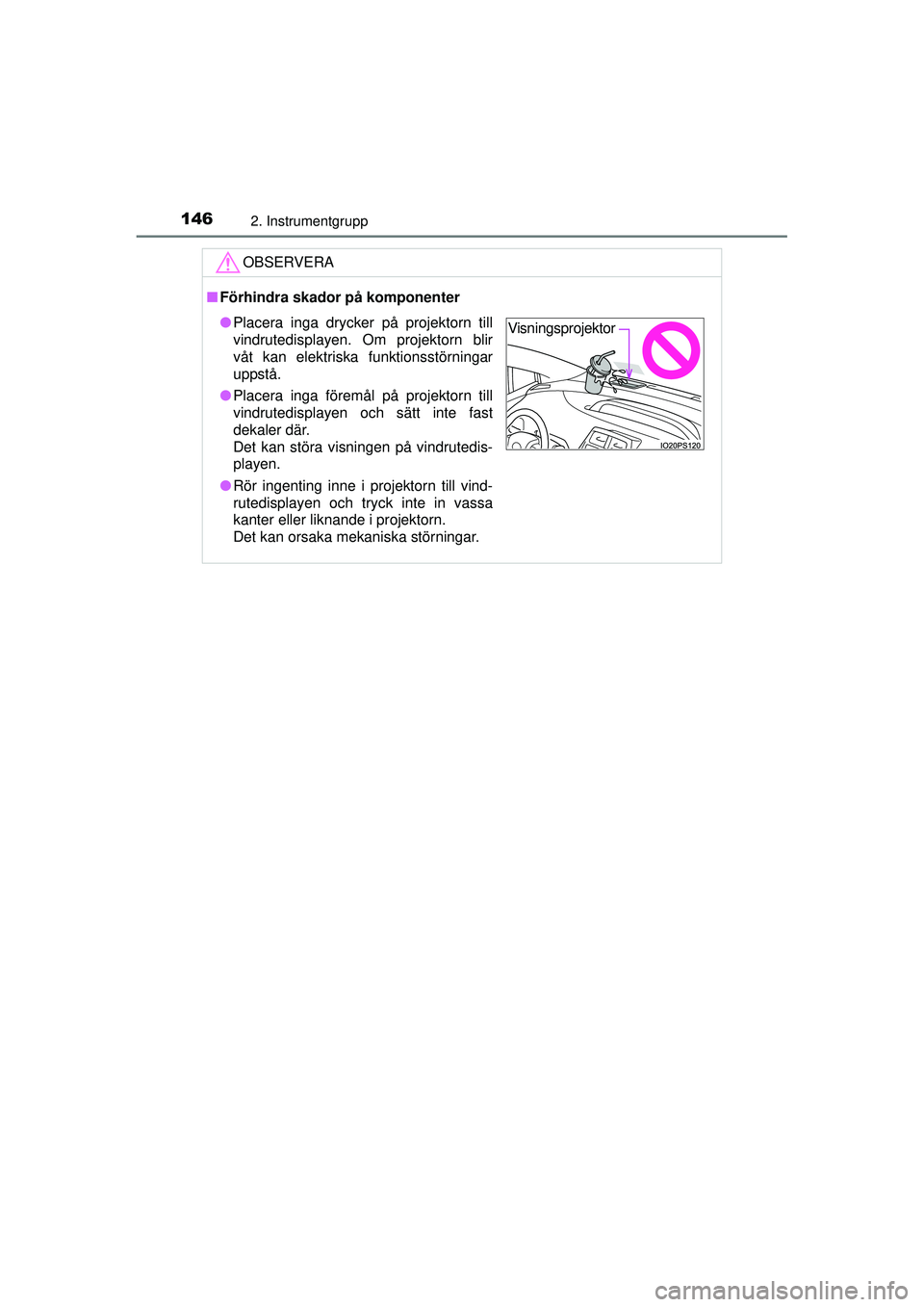

OBSERVERA
■Förhindra skador på komponenter
● Placera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
● Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där.
Det kan störa visningen på vindrutedis-
playen.
● Rör ingenting inne i projektorn till vind-
rutedisplayen och tryck inte in vassa
kanter eller liknande i projektorn.
Det kan orsaka mekaniska störningar.Visningsprojektor
OM47A31SE.book Page 146 Frid ay, January 22, 2016 8:14 PM

147
2
2. Instrumentgrupp
Instrumentgrupp
OM47A31SE

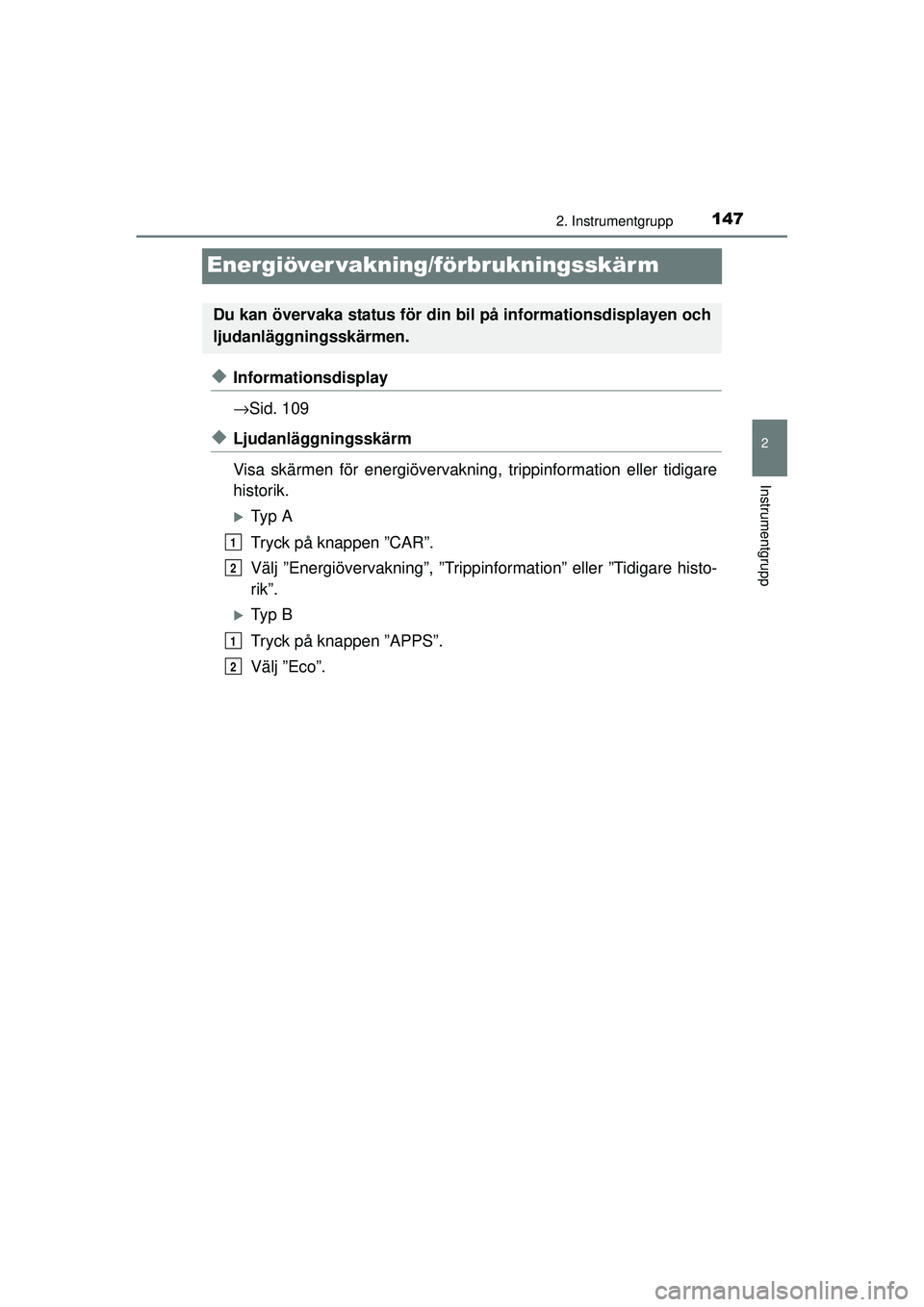

Energiöver vakning/förbrukningsskär m
◆Informationsdisplay
→Sid. 109
◆Ljudanläggningsskärm
Visa skärmen för energiövervakning, trippinformation eller tidigare
historik.
XTy p A
Tryck på knappen ”CAR”.
Välj ”Energiövervakning”, ”Trippinfo rmation” eller ”Tidigare histo-
rik”.
XTy p B
Tryck på knappen ”APPS”.
Välj ”Eco”.
Du kan övervaka status för din bil på informationsdisplayen och
ljudanläggningsskärmen.
1
2
1
2
OM47A31SE.book Page 147 Frid ay, January 22, 2016 8:14 PM

1482. Instrumentgrupp
OM47A31SE

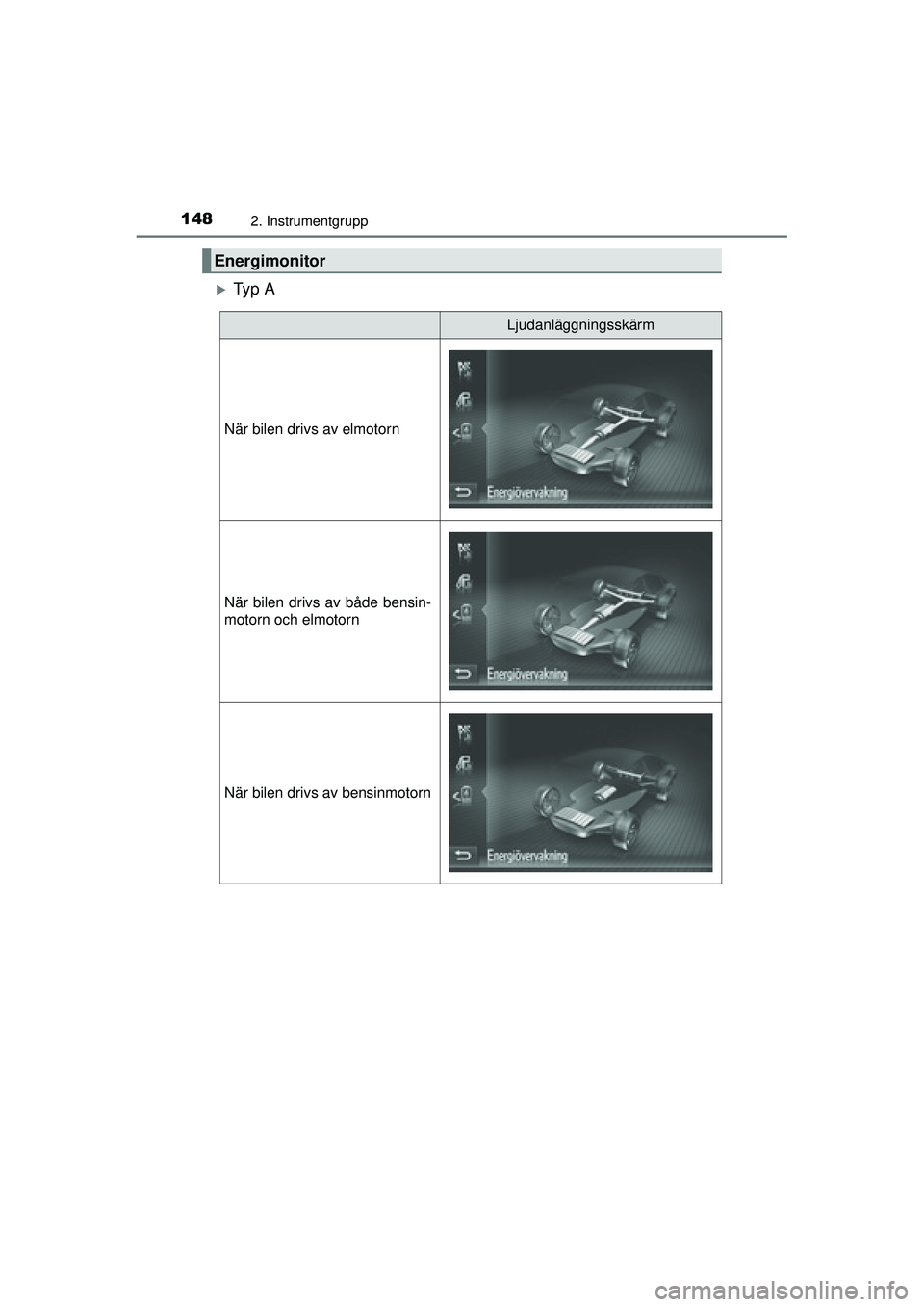

XTy p A
Energimonitor
Ljudanläggningsskärm
När bilen drivs av elmotorn
När bilen drivs av både bensin-
motorn och elmotorn
När bilen drivs av bensinmotorn
OM47A31SE.book Page 148 Friday, January 22, 2016 8:14 PM

1492. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE

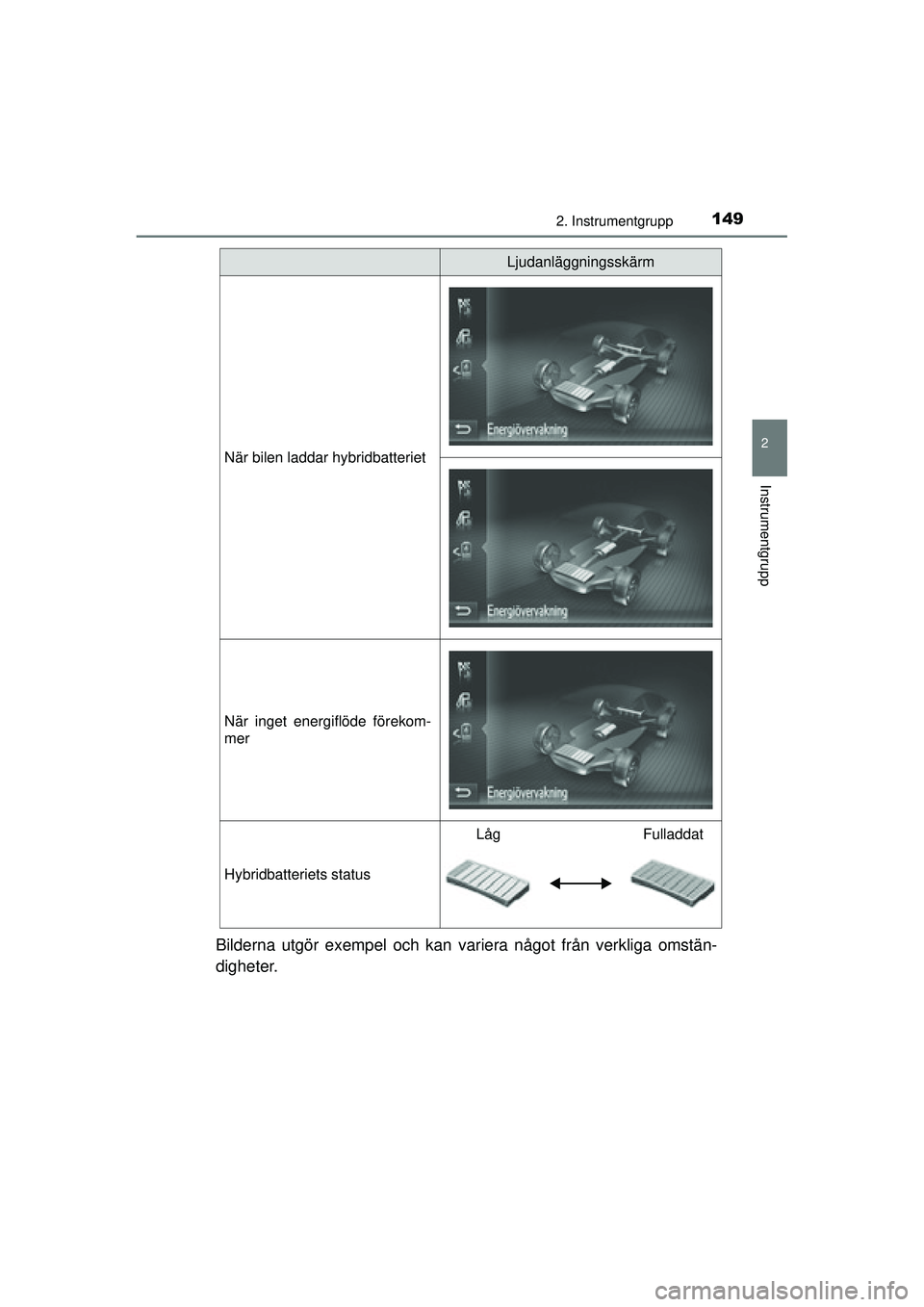

Bilderna utgör exempel och kan variera något från verkliga omstän-
digheter.
När bilen laddar hybridbatteriet
När inget energiflöde förekom-
mer
Hybridbatteriets status
LågFulladdat
Ljudanläggningsskärm
OM47A31SE.book Page 149 Friday, January 22, 2016 8:14 PM

1502. Instrumentgrupp
OM47A31SE

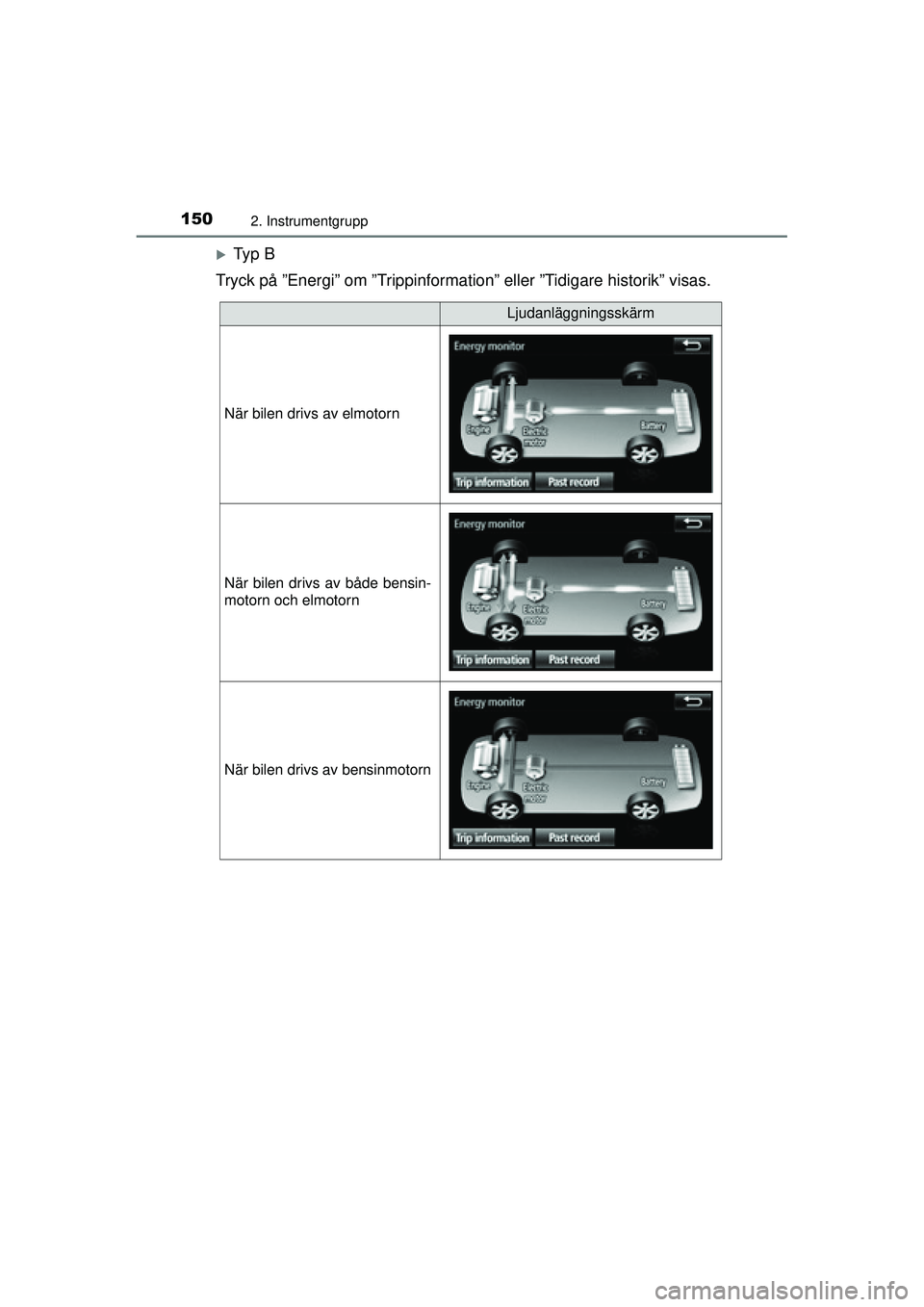

XTy p B
Tryck på ”Energi” om ”Trippinformation” eller ”Tidigare historik” visas.
Ljudanläggningsskärm
När bilen drivs av elmotorn
När bilen drivs av både bensin-
motorn och elmotorn
När bilen drivs av bensinmotorn
