Page 531 of 716

5316-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados

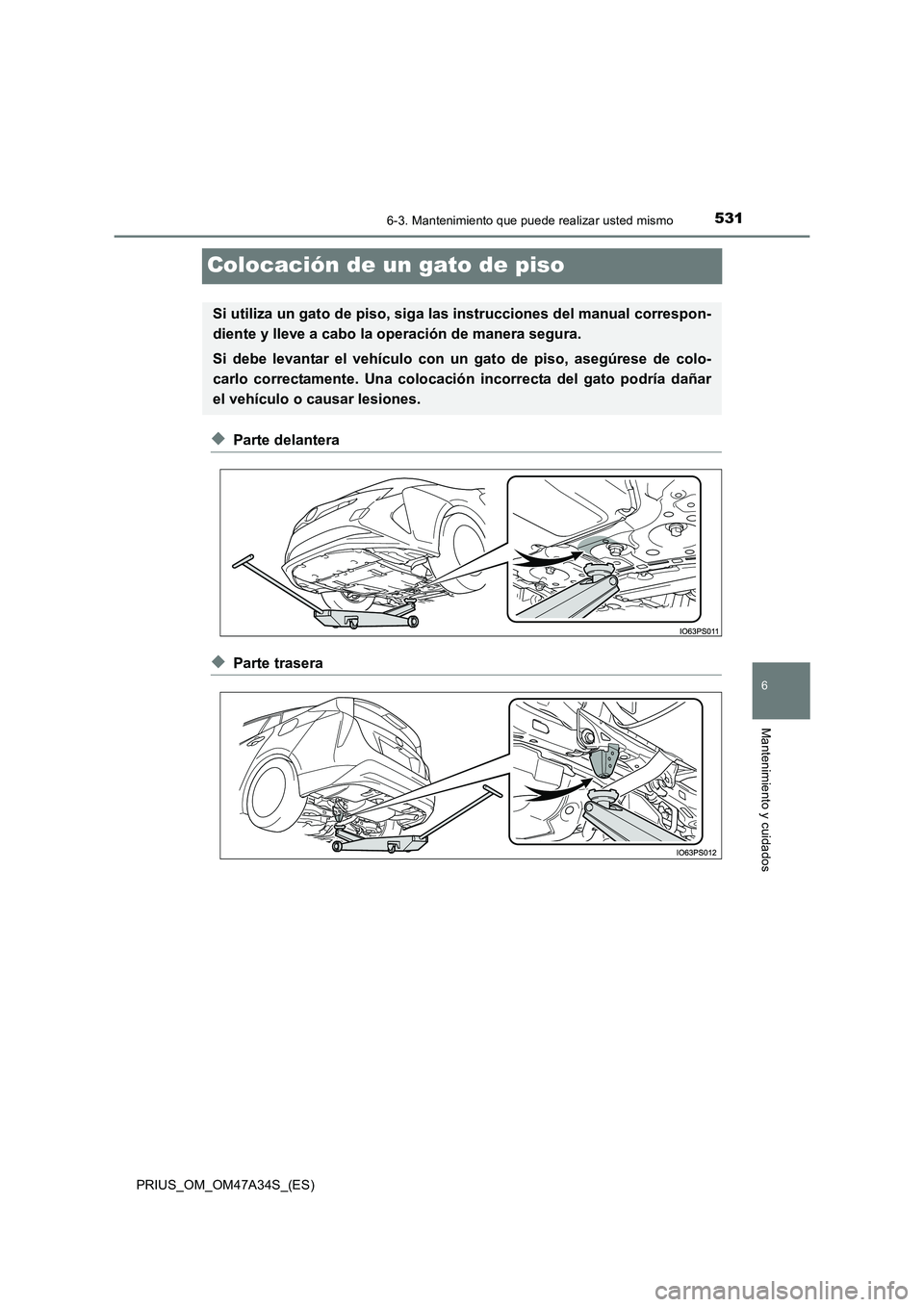

Colocación de un gato de piso
◆Parte delantera
◆Parte trasera
Si utiliza un gato de piso, siga las instrucciones del manual correspon-
diente y lleve a cabo la operación de manera segura.
Si debe levantar el vehículo con un gato de piso, asegúrese de colo-
carlo correctamente. Una colocación incorrecta del gato podría dañar
el vehículo o causar lesiones.
Page 532 of 716

5326-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)

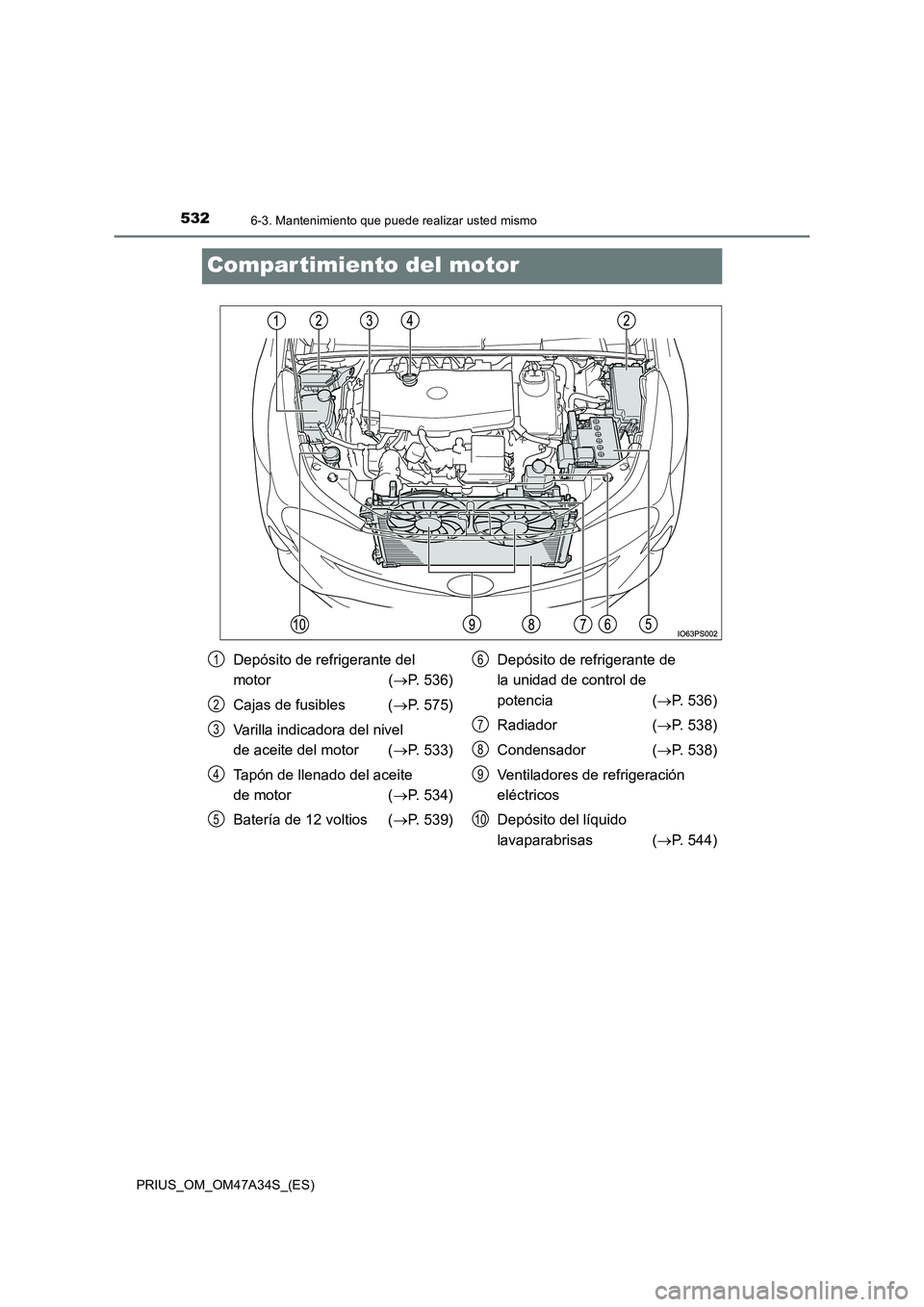

Compar timiento del motor
Depósito de refrigerante del
motor (→P. 536)
Cajas de fusibles ( →P. 575)
Varilla indicadora del nivel
de aceite del motor ( →P. 533)
Tapón de llenado del aceite
de motor ( →P. 534)
Batería de 12 voltios ( →P. 539) Depósito de refrigerante de
la unidad de control de
potencia (
→P. 536)
Radiador ( →P. 538)
Condensador ( →P. 538)
Ventiladores de refrigeración
eléctricos
Depósito del líquido
lavaparabrisas ( →P. 544)1
2
3
4
5
6
7
8
9
10
Page 533 of 716

5336-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados

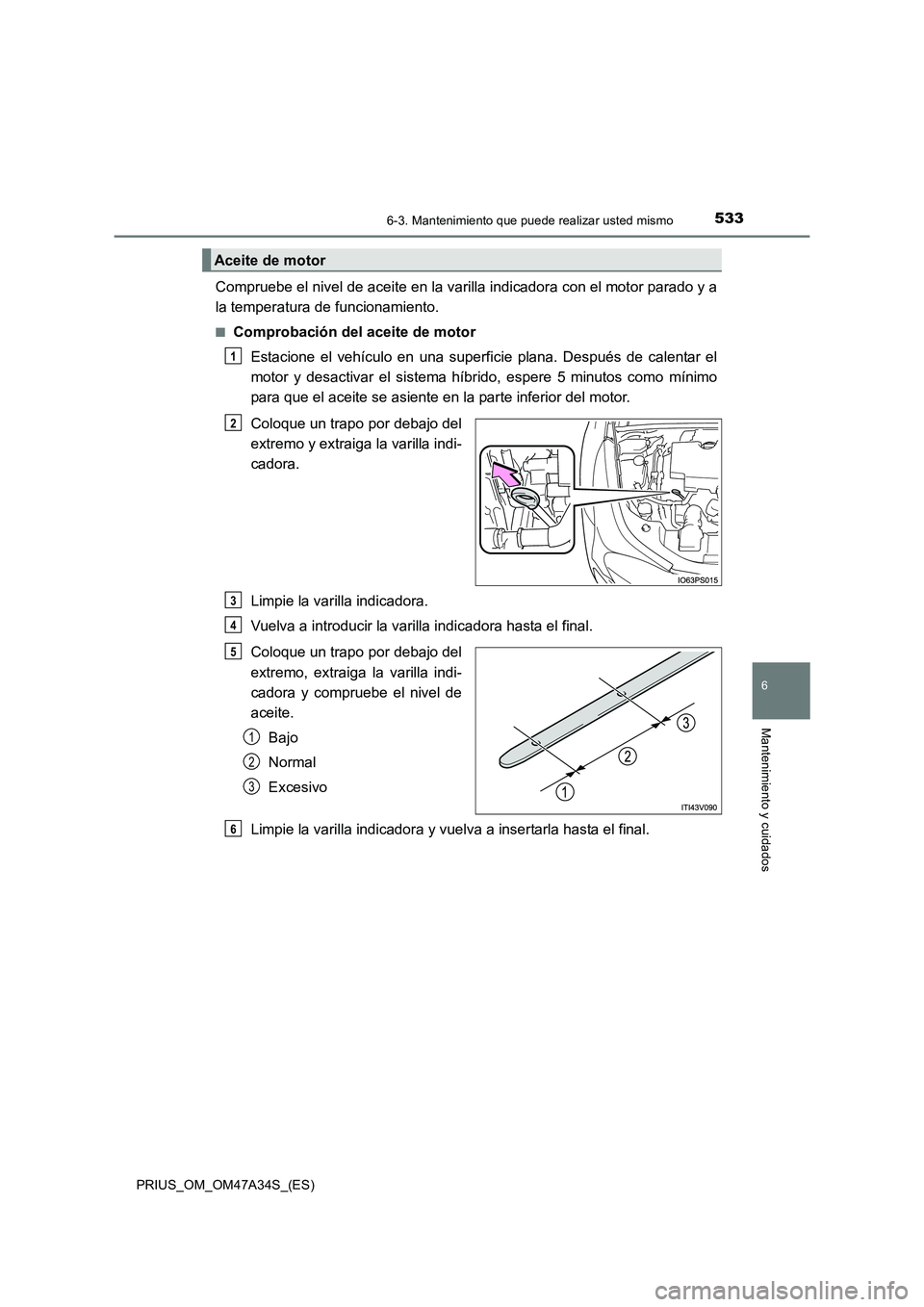

Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Comprobación del aceite de motorEstacione el vehículo en una superficie plana. Después de calentar el
motor y desactivar el sistema híbrido, espere 5 minutos como mínimo
para que el aceite se asiente en la parte inferior del motor.
Coloque un trapo por debajo del
extremo y extraiga la varilla indi-
cadora.
Limpie la varilla indicadora.
Vuelva a introducir la varilla indicadora hasta el final.
Coloque un trapo por debajo del
extremo, extraiga la varilla indi-
cadora y compruebe el nivel de
aceite.
Bajo
Normal
Excesivo
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
Aceite de motor
1
2
3
4
5
1
2
3
6
Page 534 of 716

5346-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)■

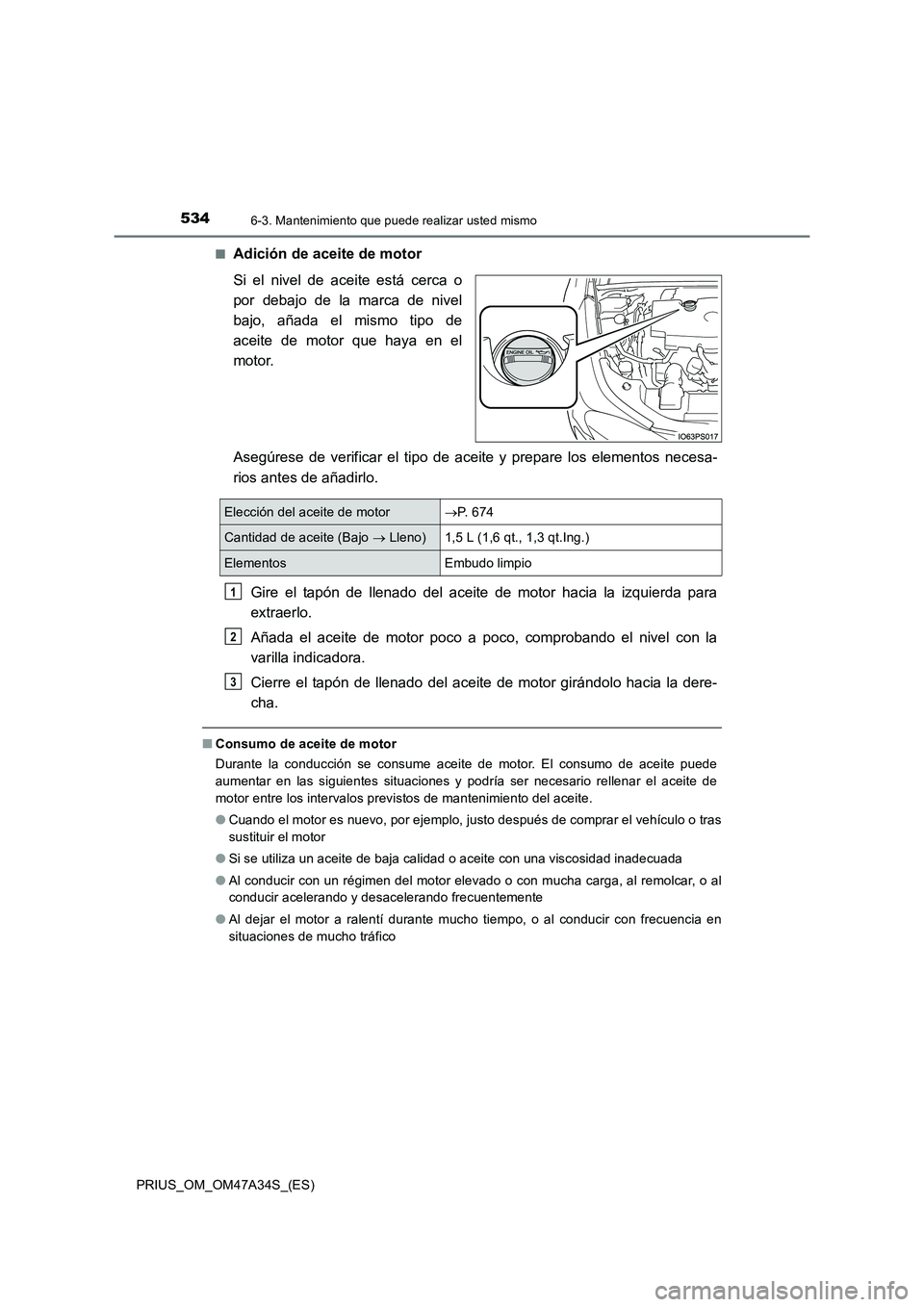

Adición de aceite de motor
Si el nivel de aceite está cerca o
por debajo de la marca de nivel
bajo, añada el mismo tipo de
aceite de motor que haya en el
motor.
Asegúrese de verificar el tipo de aceite y prepare los elementos necesa-
rios antes de añadirlo.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Cierre el tapón de llenado del aceite de motor girándolo hacia la dere-
cha.
■Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede
aumentar en las siguientes situaciones y podría ser necesario rellenar el aceite de
motor entre los intervalos previstos de mantenimiento del aceite.
●Cuando el motor es nuevo, por ejemplo, justo después de comprar el vehículo o tras
sustituir el motor
● Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
● Al conducir con un régimen del motor elevado o con mucha carga, al remolcar, o al
conducir acelerando y desacelerando frecuentemente
● Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
Elección del aceite de motor→P. 6 7 4
Cantidad de aceite (Bajo → Lleno)1,5 L (1,6 qt., 1,3 qt.Ing.)
ElementosEmbudo limpio
1
2
3
Page 535 of 716

5356-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados

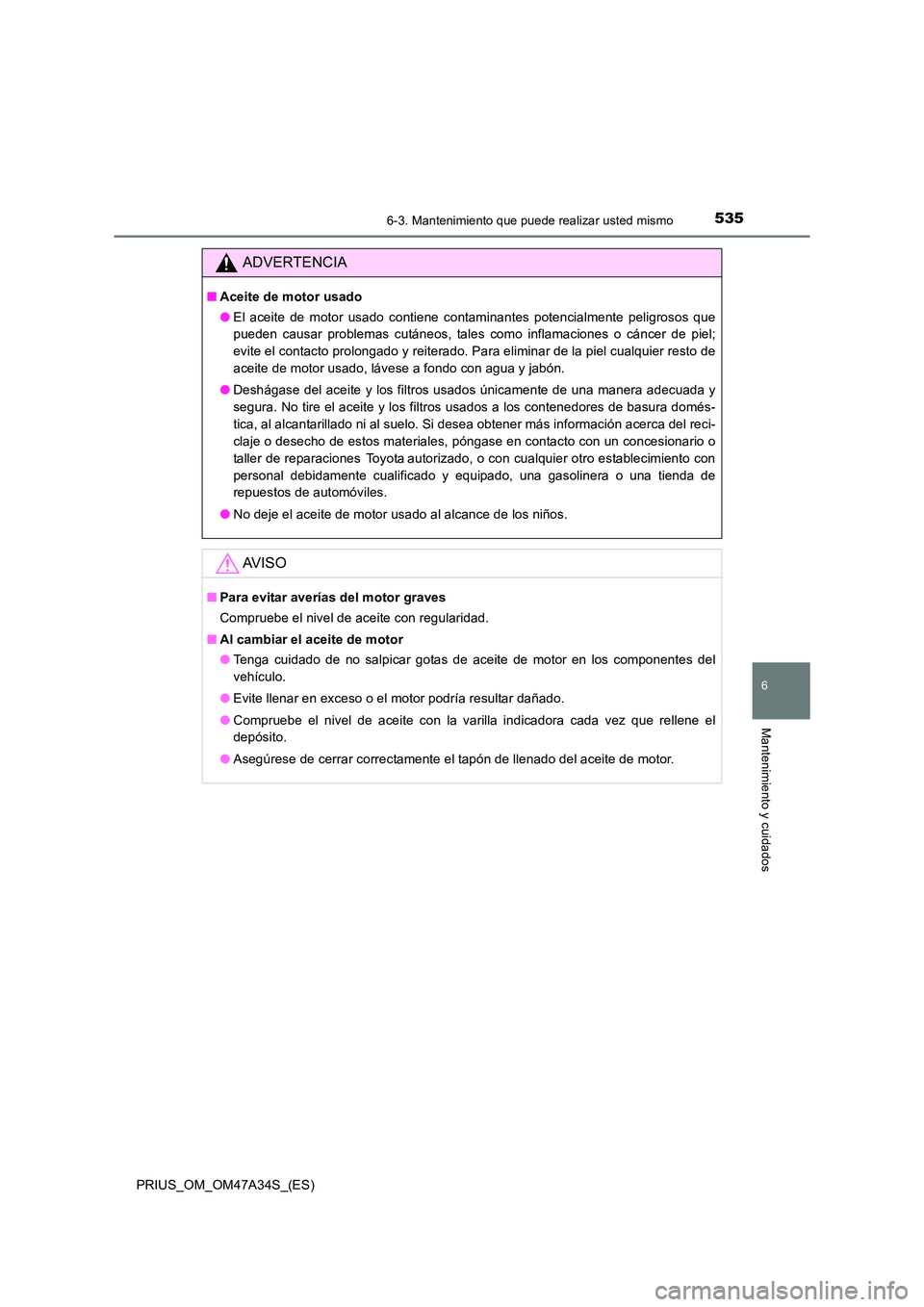

ADVERTENCIA
■Aceite de motor usado
●El aceite de motor usado contiene contaminantes potencialmente peligrosos que
pueden causar problemas cutáneos, tales como inflamaciones o cáncer de piel;
evite el contacto prolongado y reiterado. Para eliminar de la piel cualquier resto de
aceite de motor usado, lávese a fondo con agua y jabón.
● Deshágase del aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usados a los contenedores de basura domés-
tica, al alcantarillado ni al suelo. Si desea obtener más información acerca del reci-
claje o desecho de estos materiales, póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con
personal debidamente cualificado y equipado, una gasolinera o una tienda de
repuestos de automóviles.
● No deje el aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar averías del motor graves
Compruebe el nivel de aceite con regularidad.
■ Al cambiar el aceite de motor
●Tenga cuidado de no salpicar gotas de aceite de motor en los componentes del
vehículo.
● Evite llenar en exceso o el motor podría resultar dañado.
● Compruebe el nivel de aceite con la varilla indicadora cada vez que rellene el
depósito.
● Asegúrese de cerrar correctamente el tapón de llenado del aceite de motor.
Page 536 of 716

5366-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)

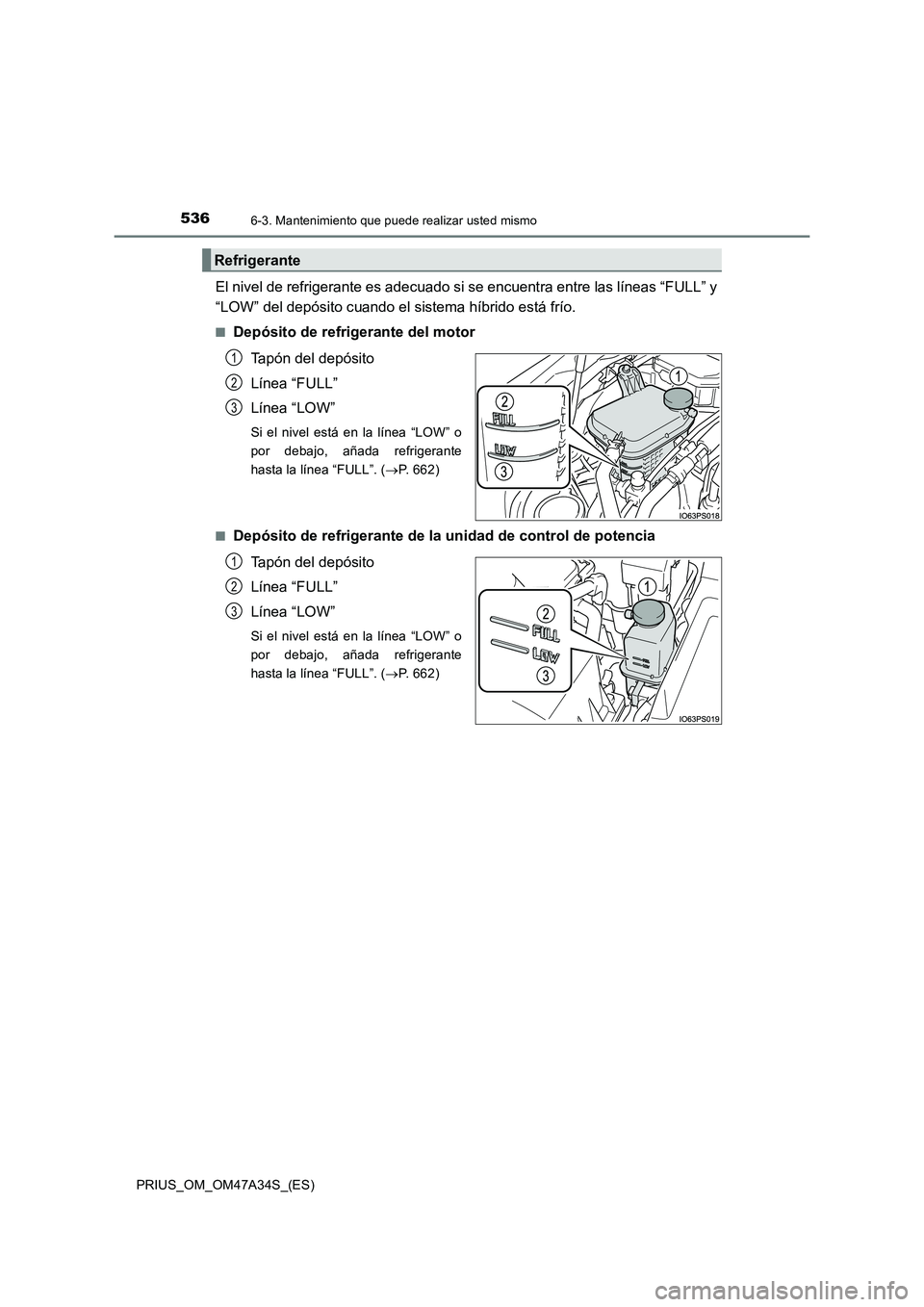

El nivel de refrigerante es adecuado si se encuentra entre las líneas “FULL” y
“LOW” del depósito cuando el sistema híbrido está frío.
■Depósito de refrigerante del motorTapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o
por debajo, añada refrigerante
hasta la línea “FULL”. ( →P. 662)
■
Depósito de refrigerante de la unidad de control de potencia Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o
por debajo, añada refrigerante
hasta la línea “FULL”. ( →P. 662)
Refrigerante
1
2
3
1
2
3
Page 537 of 716

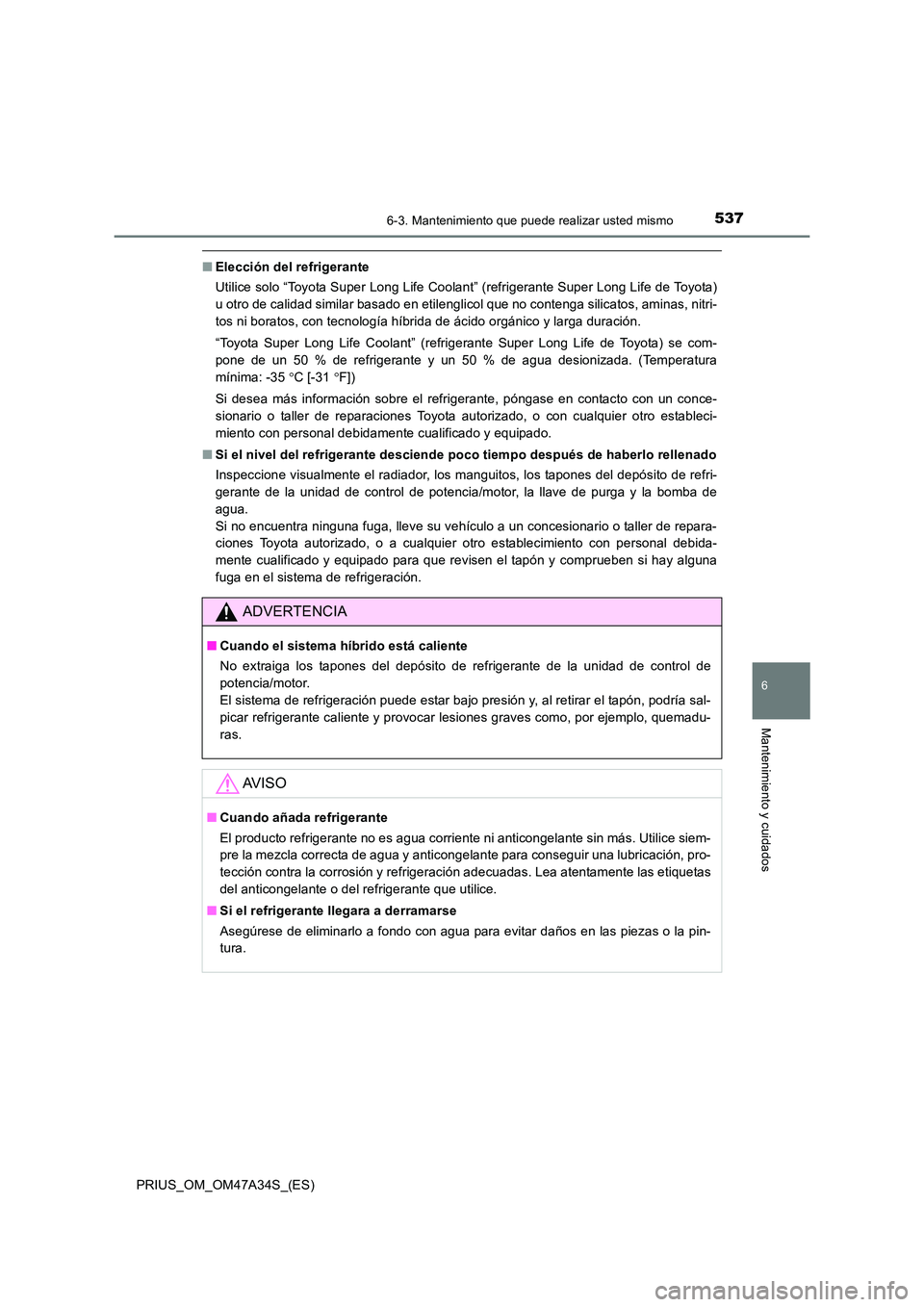

5376-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados
■Elección del refrigerante
Utilice solo “Toyota Super Long Life Coolant” (refrigerante Super Long Life de Toyota)
u otro de calidad similar basado en etilenglicol que no contenga silicatos, aminas, nitri-
tos ni boratos, con tecnología híbrida de ácido orgánico y larga duración.
“Toyota Super Long Life Coolant” (refrigerante Super Long Life de Toyota) se com-
pone de un 50 % de refrigerante y un 50 % de agua desionizada. (Temperatura
mínima: -35 °C [-31 °F])
Si desea más información sobre el refrigerante, póngase en contacto con un conce-
sionario o taller de reparaciones Toyota autorizado, o con cualquier otro estableci-
miento con personal debidamente cualificado y equipado.
■ Si el nivel del refrigerante desciende poco tiempo después de haberlo rellenado
Inspeccione visualmente el radiador, los manguitos, los tapones del depósito de refri-
gerante de la unidad de control de potencia/motor, la llave de purga y la bomba de
agua.
Si no encuentra ninguna fuga, lleve su vehículo a un concesionario o taller de repara-
ciones Toyota autorizado, o a cualquier otro establecimiento con personal debida-
mente cualificado y equipado para que revisen el tapón y comprueben si hay alguna
fuga en el sistema de refrigeración.
ADVERTENCIA
■Cuando el sistema híbrido está caliente
No extraiga los tapones del depósito de refrigerante de la unidad de control de
potencia/motor.
El sistema de refrigeración puede estar bajo presión y, al retirar el tapón, podría sal-
picar refrigerante caliente y provocar lesiones graves como, por ejemplo, quemadu-
ras.
AV I S O
■Cuando añada refrigerante
El producto refrigerante no es agua corriente ni anticongelante sin más. Utilice siem-
pre la mezcla correcta de agua y anticongelante para conseguir una lubricación, pro-
tección contra la corrosión y refrigeración adecuadas. Lea atentamente las etiquetas
del anticongelante o del refrigerante que utilice.
■ Si el refrigerante llegara a derramarse
Asegúrese de eliminarlo a fondo con agua para evitar daños en las piezas o la pin-
tura.
Page 538 of 716

5386-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)

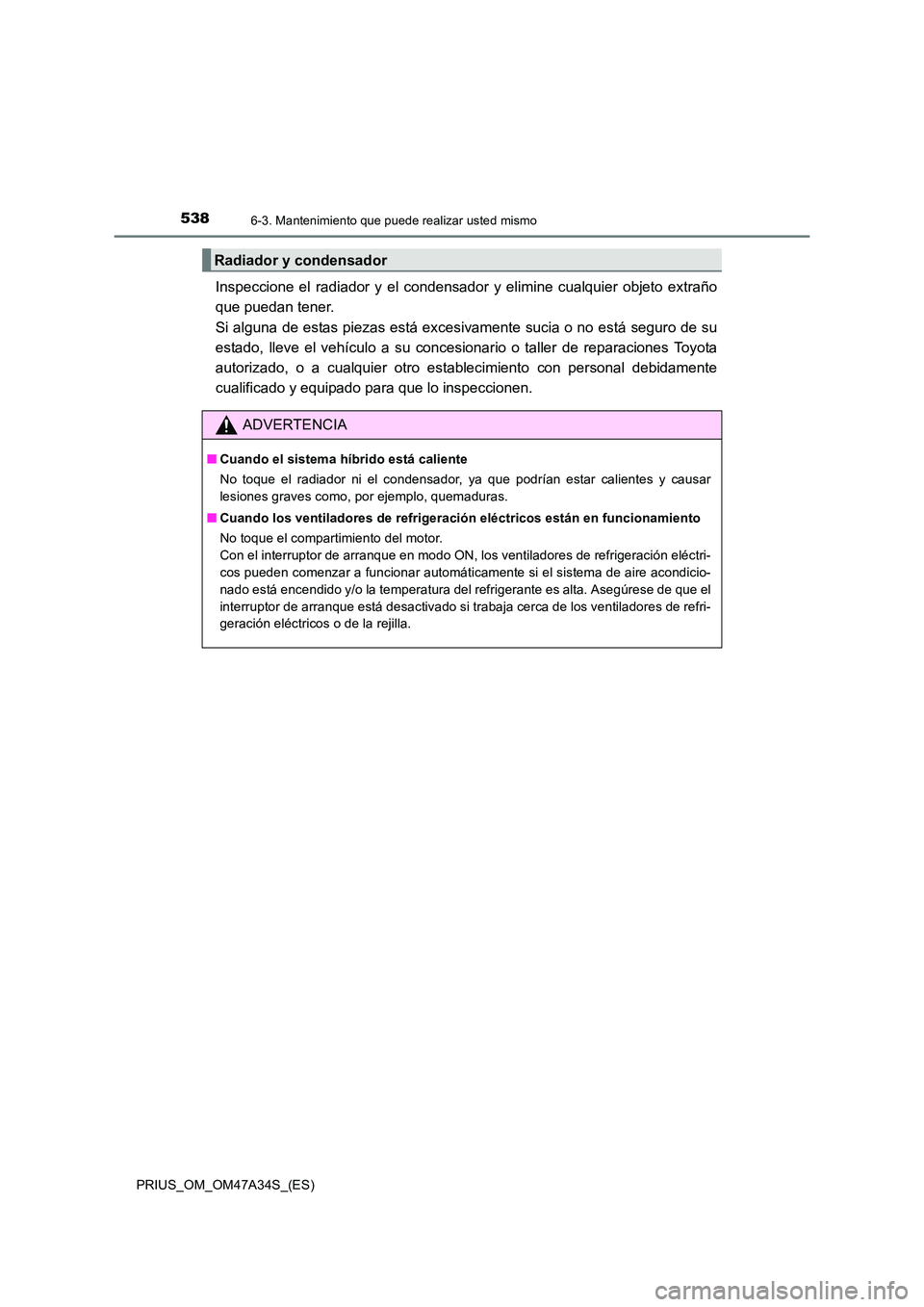

Inspeccione el radiador y el condensador y elimine cualquier objeto extraño
que puedan tener.
Si alguna de estas piezas está excesivamente sucia o no está seguro de su
estado, lleve el vehículo a su concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado para que lo inspeccionen.
Radiador y condensador
ADVERTENCIA
■ Cuando el sistema híbrido está caliente
No toque el radiador ni el condensador, ya que podrían estar calientes y causar
lesiones graves como, por ejemplo, quemaduras.
■ Cuando los ventiladores de refrigeración eléctricos están en funcionamiento
No toque el compartimiento del motor.
Con el interruptor de arranque en modo ON, los ventiladores de refrigeración eléctri-
cos pueden comenzar a funcionar automáticamente si el sistema de aire acondicio-
nado está encendido y/o la temperatura del refrigerante es alta. Asegúrese de que el
interruptor de arranque está desactivado si trabaja cerca de los ventiladores de refri-
geración eléctricos o de la rejilla.
Page 539 of 716

5396-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados

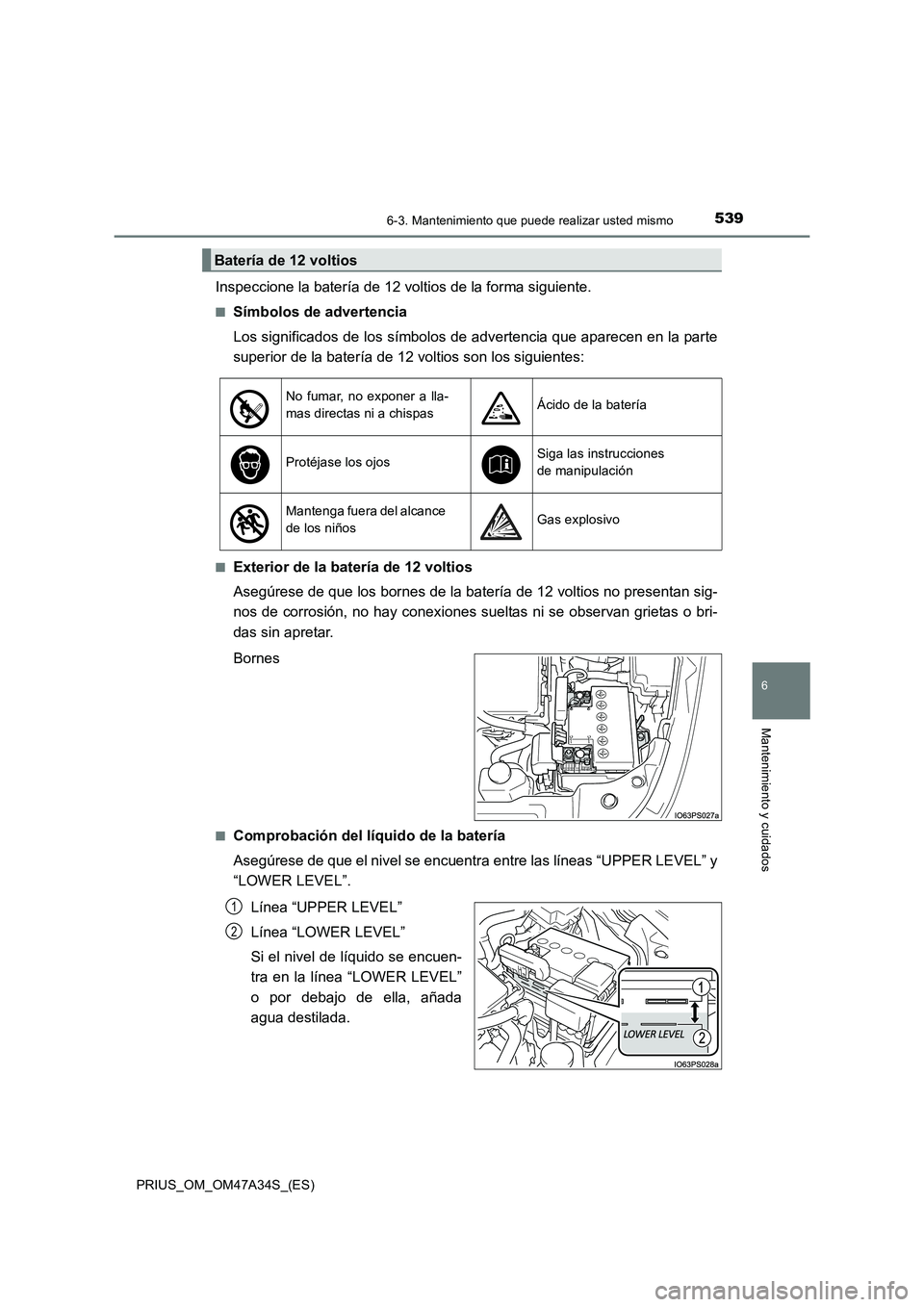

Inspeccione la batería de 12 voltios de la forma siguiente.
■Símbolos de advertencia
Los significados de los símbolos de advertencia que aparecen en la parte
superior de la batería de 12 voltios son los siguientes:
■Exterior de la batería de 12 voltios
Asegúrese de que los bornes de la batería de 12 voltios no presentan sig-
nos de corrosión, no hay conexiones sueltas ni se observan grietas o bri-
das sin apretar.
Bornes
■Comprobación del líquido de la batería
Asegúrese de que el nivel se encuentra entre las líneas “UPPER LEVEL” y
“LOWER LEVEL”.Línea “UPPER LEVEL”
Línea “LOWER LEVEL”
Si el nivel de líquido se encuen-
tra en la línea “LOWER LEVEL”
o por debajo de ella, añada
agua destilada.
Batería de 12 voltios
No fumar, no exponer a lla-
mas directas ni a chispasÁcido de la batería
Protéjase los ojosSiga las instrucciones
de manipulación
Mantenga fuera del alcance
de los niñosGas explosivo
1
2
Page 540 of 716

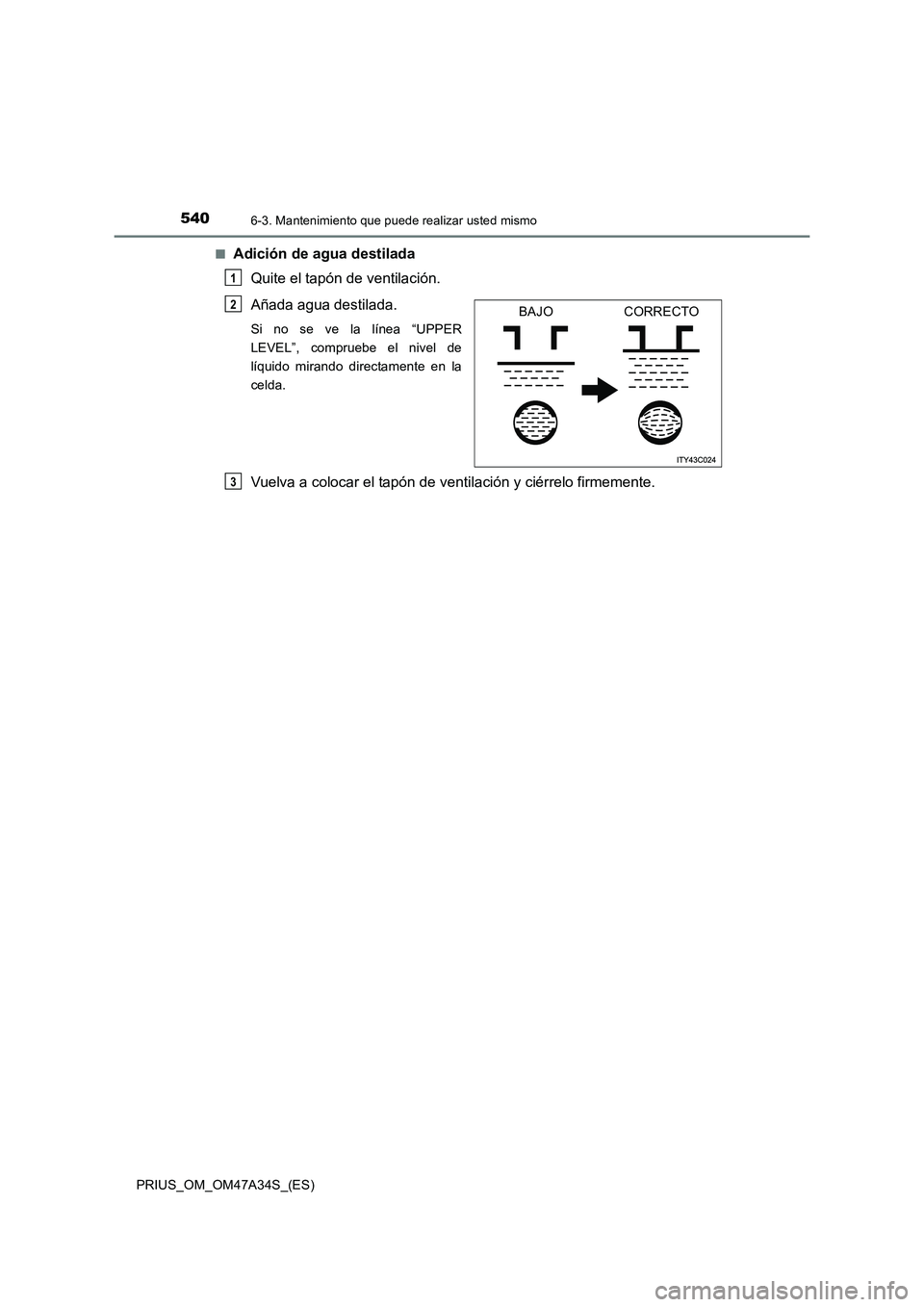

5406-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)■
Adición de agua destilada
Quite el tapón de ventilación.
Añada agua destilada.
Si no se ve la línea “UPPER
LEVEL”, compruebe el nivel de
líquido mirando directamente en la
celda.
Vuelva a colocar el tapón de ventilación y ciérrelo firmemente.
1
BAJOCORRECTO2
3
