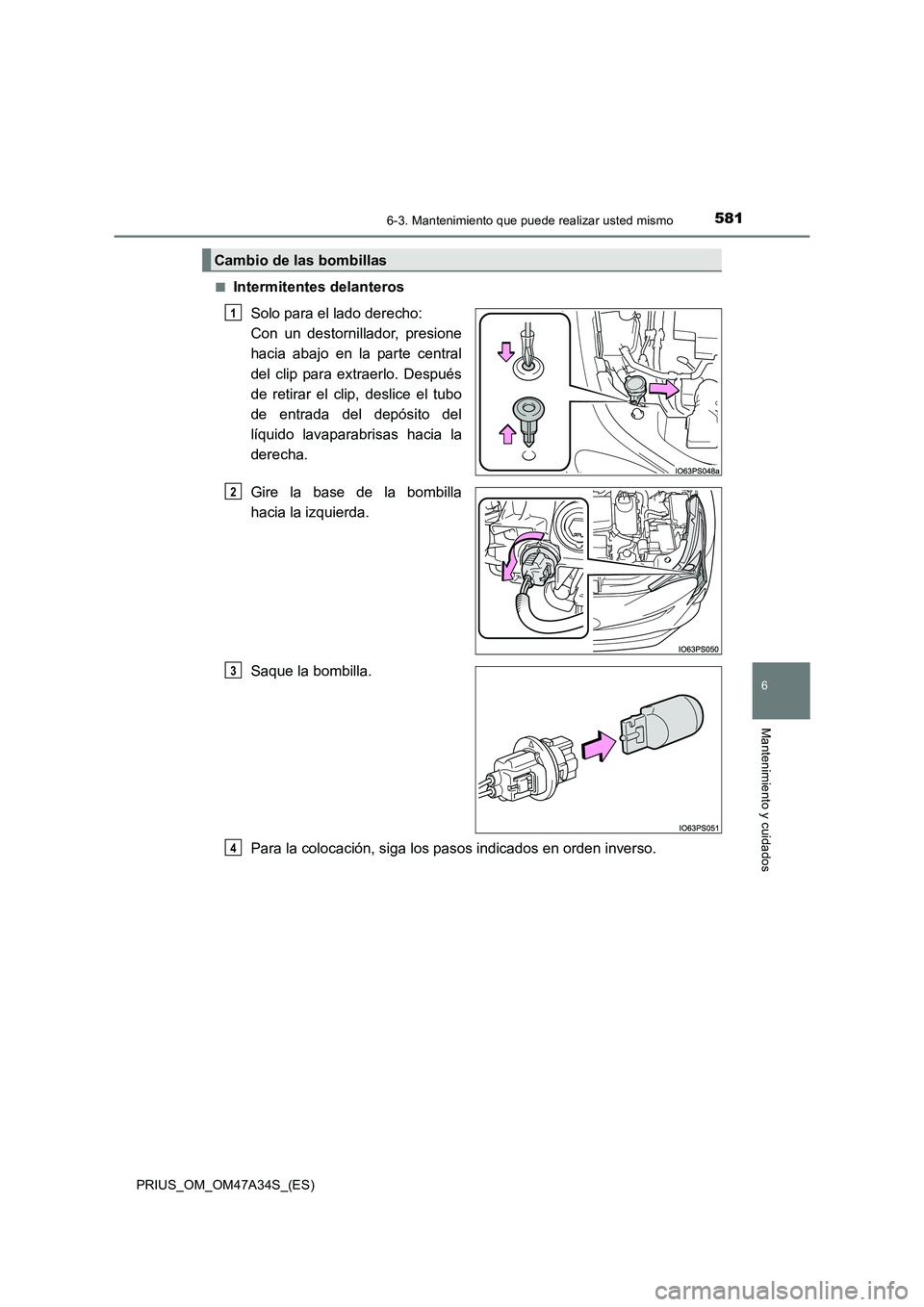

Page 581 of 716

5816-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados
■Intermitentes delanterosSolo para el lado derecho:
Con un destornillador, presione
hacia abajo en la parte central
del clip para extraerlo. Después
de retirar el clip, deslice el tubo
de entrada del depósito del
líquido lavaparabrisas hacia la
derecha.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
Cambio de las bombillas
1
2
3
4

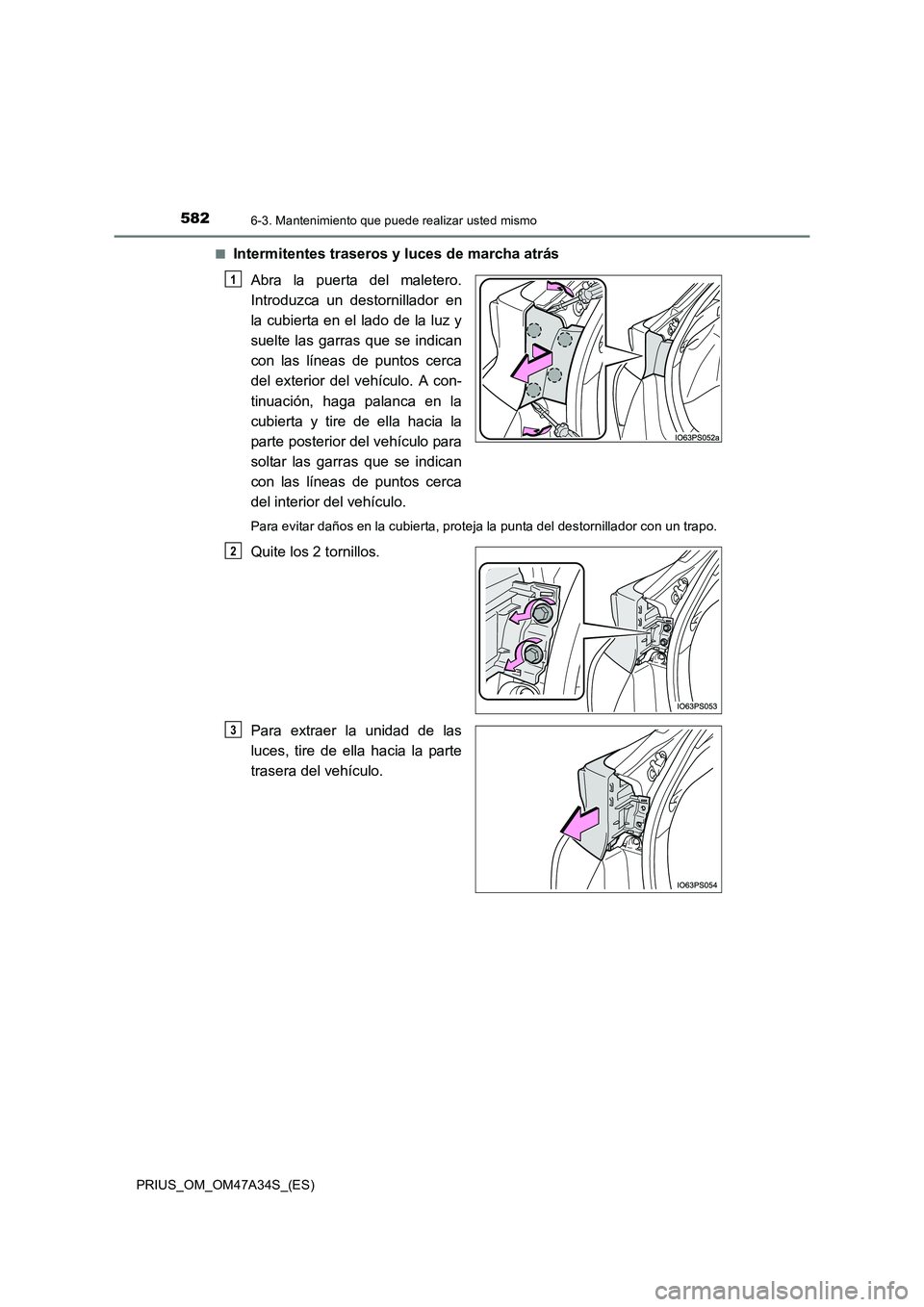

Page 582 of 716

5826-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)■
Intermitentes traseros y luces de marcha atrás
Abra la puerta del maletero.
Introduzca un destornillador en
la cubierta en el lado de la luz y
suelte las garras que se indican
con las líneas de puntos cerca
del exterior del vehículo. A con-
tinuación, haga palanca en la
cubierta y tire de ella hacia la
parte posterior del vehículo para
soltar las garras que se indican
con las líneas de puntos cerca
del interior del vehículo.
Para evitar daños en la cubierta, proteja la punta del destornillador con un trapo.
Quite los 2 tornillos.
Para extraer la unidad de las
luces, tire de ella hacia la parte
trasera del vehículo.
1
2
3

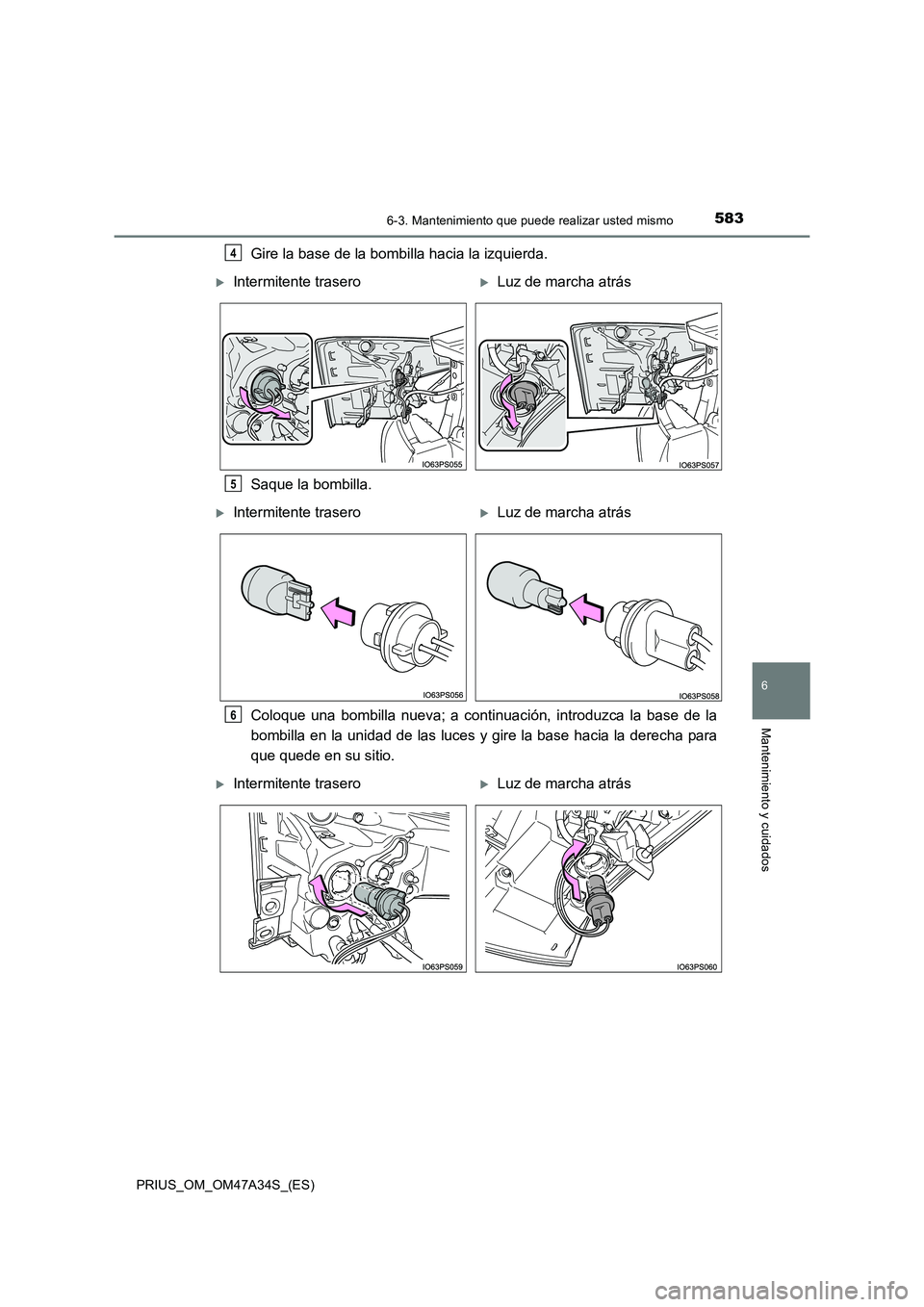

Page 583 of 716

5836-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados
Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Coloque una bombilla nueva; a continuación, introduzca la base de la
bombilla en la unidad de las luces y gire la base hacia la derecha para
que quede en su sitio.4
XIntermitente trasero XLuz de marcha atrás
5
XIntermitente trasero XLuz de marcha atrás
6
XIntermitente trasero XLuz de marcha atrás
Page 584 of 716

5846-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)

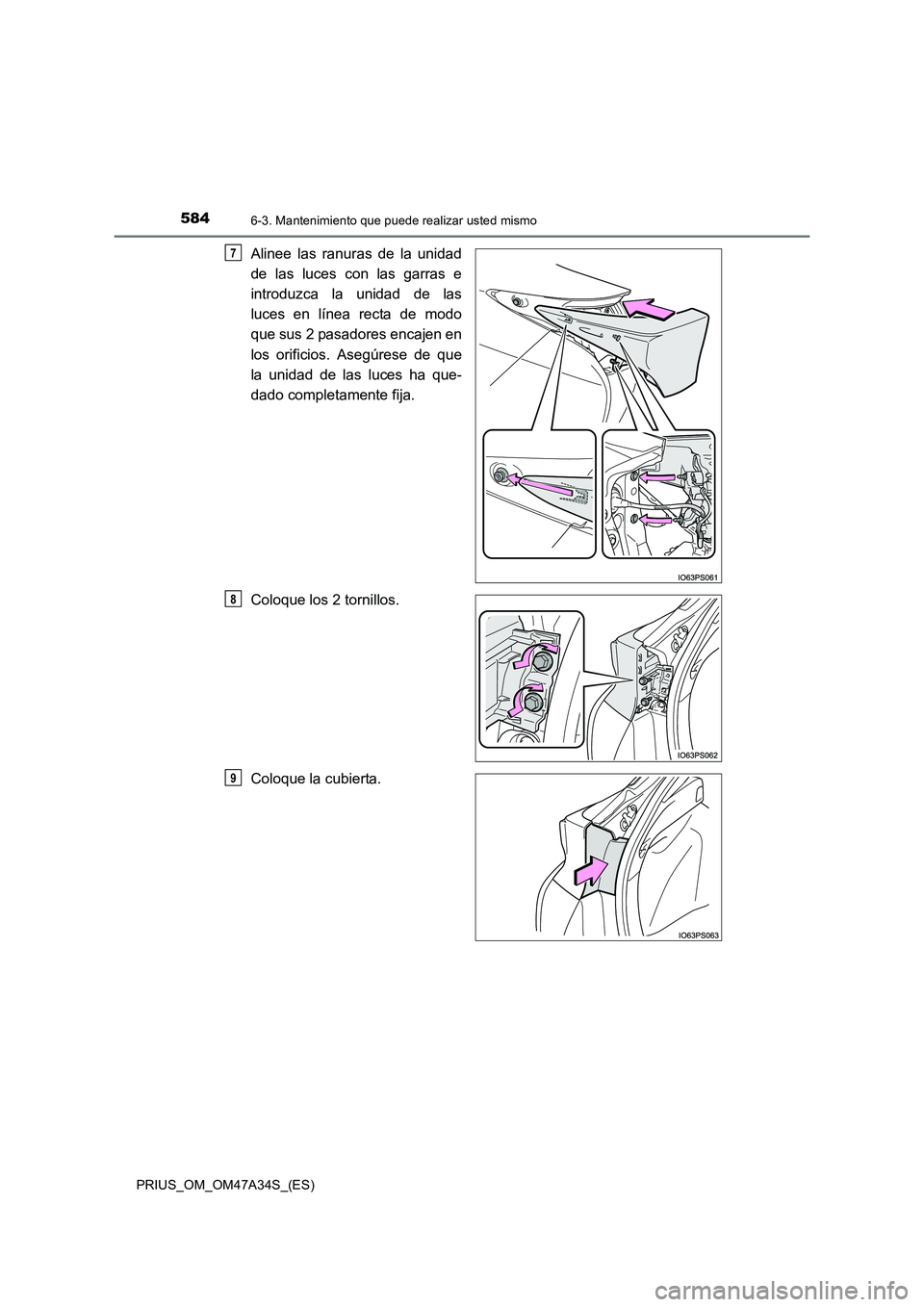

Alinee las ranuras de la unidad
de las luces con las garras e
introduzca la unidad de las
luces en línea recta de modo
que sus 2 pasadores encajen en
los orificios. Asegúrese de que
la unidad de las luces ha que-
dado completamente fija.
Coloque los 2 tornillos.
Coloque la cubierta.7
8
9
Page 585 of 716

5856-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados

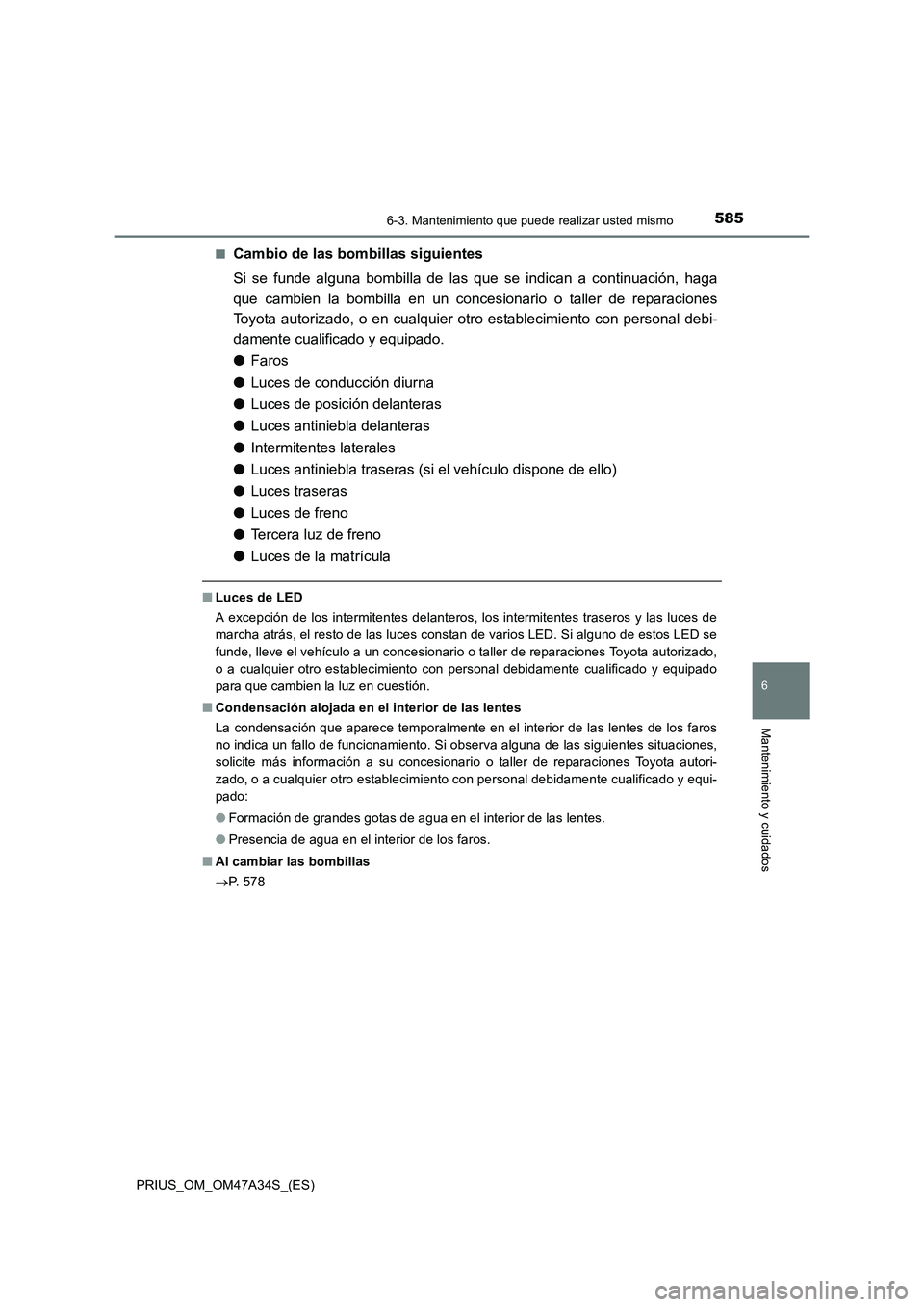

■Cambio de las bombillas siguientes
Si se funde alguna bombilla de las que se indican a continuación, haga
que cambien la bombilla en un concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
● Faros
● Luces de conducción diurna
● Luces de posición delanteras
● Luces antiniebla delanteras
● Intermitentes laterales
● Luces antiniebla traseras (si el vehículo dispone de ello)
● Luces traseras
● Luces de freno
● Tercera luz de freno
● Luces de la matrícula
■Luces de LED
A excepción de los intermitentes delanteros, los intermitentes traseros y las luces de
marcha atrás, el resto de las luces constan de varios LED. Si alguno de estos LED se
funde, lleve el vehículo a un concesionario o taller de reparaciones Toyota autorizado,
o a cualquier otro establecimiento con personal debidamente cualificado y equipado
para que cambien la luz en cuestión.
■ Condensación alojada en el interior de las lentes
La condensación que aparece temporalmente en el interior de las lentes de los faros
no indica un fallo de funcionamiento. Si observa alguna de las siguientes situaciones,
solicite más información a su concesionario o taller de reparaciones Toyota autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y equi-
pado:
●Formación de grandes gotas de agua en el interior de las lentes.
● Presencia de agua en el interior de los faros.
■ Al cambiar las bombillas
→P. 5 7 8

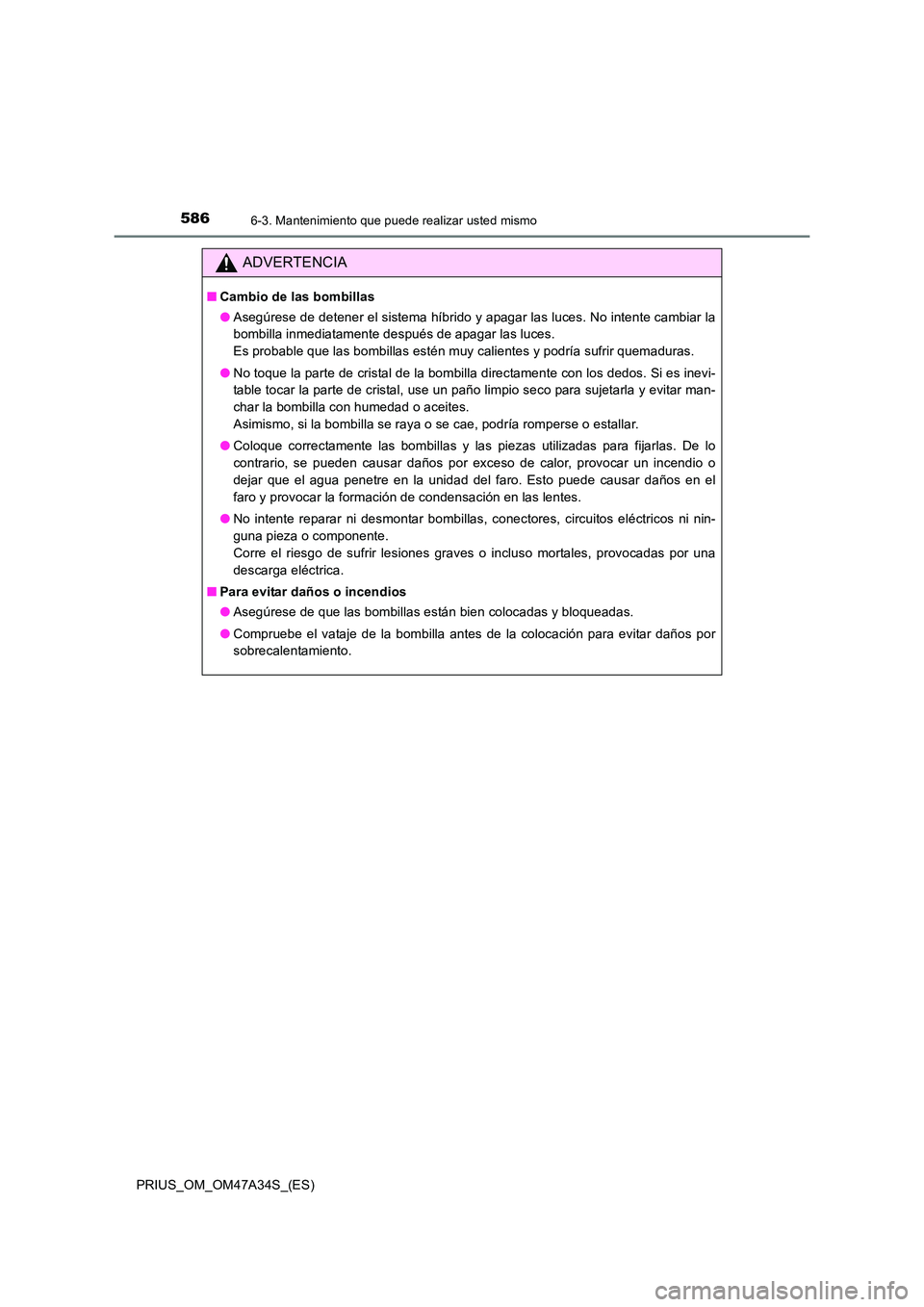

Page 586 of 716

5866-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
ADVERTENCIA
■Cambio de las bombillas
●Asegúrese de detener el sistema híbrido y apagar las luces. No intente cambiar la
bombilla inmediatamente después de apagar las luces.
Es probable que las bombillas estén muy calientes y podría sufrir quemaduras.
● No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevi-
table tocar la parte de cristal, use un paño limpio seco para sujetarla y evitar man-
char la bombilla con humedad o aceites.
Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.
● Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo
contrario, se pueden causar daños por exceso de calor, provocar un incendio o
dejar que el agua penetre en la unidad del faro. Esto puede causar daños en el
faro y provocar la formación de condensación en las lentes.
● No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni nin-
guna pieza o componente.
Corre el riesgo de sufrir lesiones graves o incluso mortales, provocadas por una
descarga eléctrica.
■ Para evitar daños o incendios
●Asegúrese de que las bombillas están bien colocadas y bloqueadas.
● Compruebe el vataje de la bombilla antes de la colocación para evitar daños por
sobrecalentamiento.

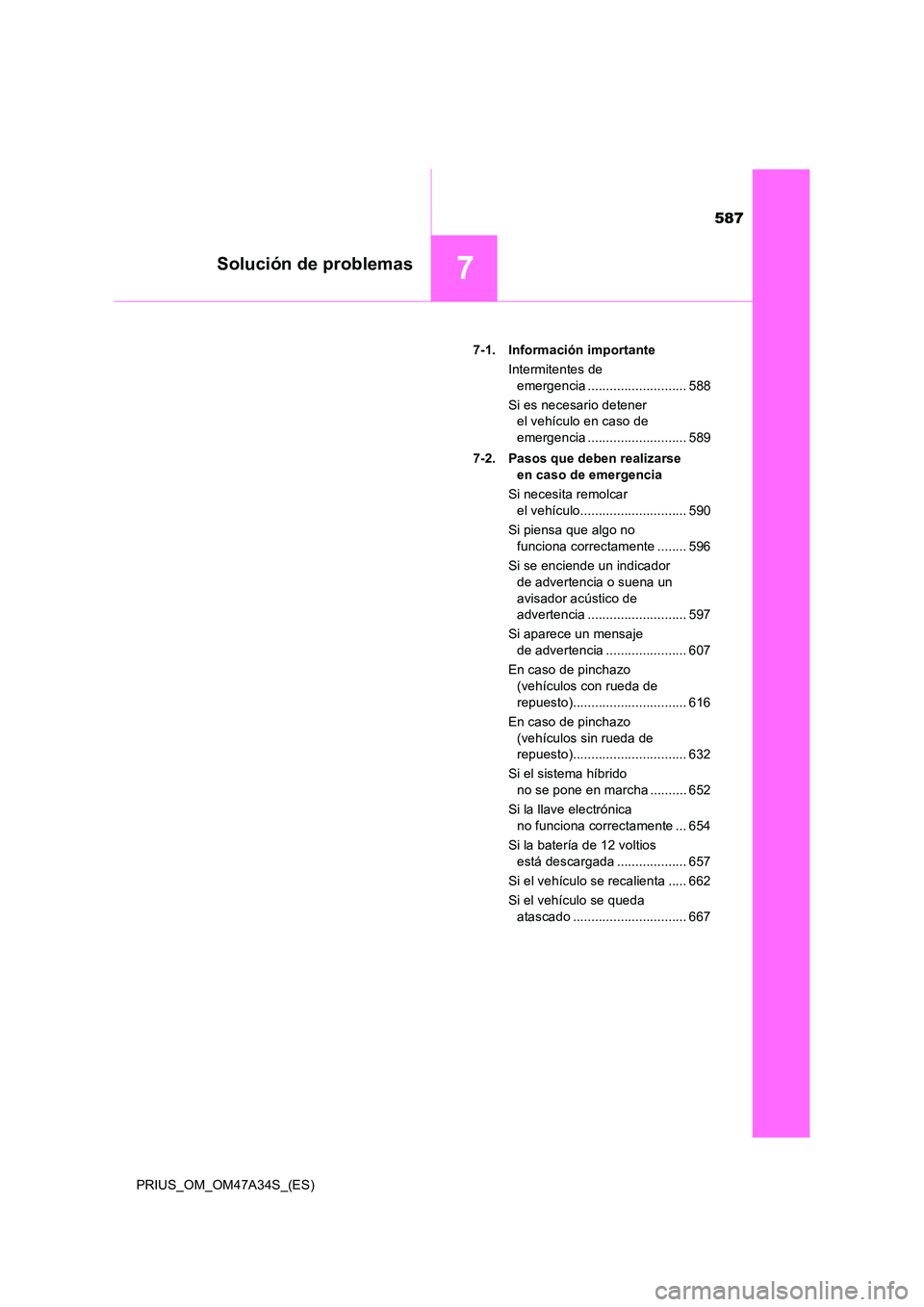

Page 587 of 716

587
7Solución de problemas
PRIUS_OM_OM47A34S_(ES)7-1. Información importante
Intermitentes de emergencia ........................... 588
Si es necesario detener el vehículo en caso de
emergencia ........................... 589
7-2. Pasos que deben realizarse en caso de emergencia
Si necesita remolcar el vehículo............................. 590
Si piensa que algo no funciona correctamente ........ 596
Si se enciende un indicador de advertencia o suena un
avisador acústico de
advertencia ........................... 597
Si aparece un mensaje de advertencia ...................... 607
En caso de pinchazo (vehículos con rueda de
repuesto)............................... 616
En caso de pinchazo (vehículos sin rueda de
repuesto)............................... 632
Si el sistema híbrido no se pone en marcha .......... 652
Si la llave electrónica no funciona correctamente ... 654
Si la batería de 12 voltios está descargada ................... 657
Si el vehículo se recalienta ..... 662
Si el vehículo se queda atascado ............................... 667

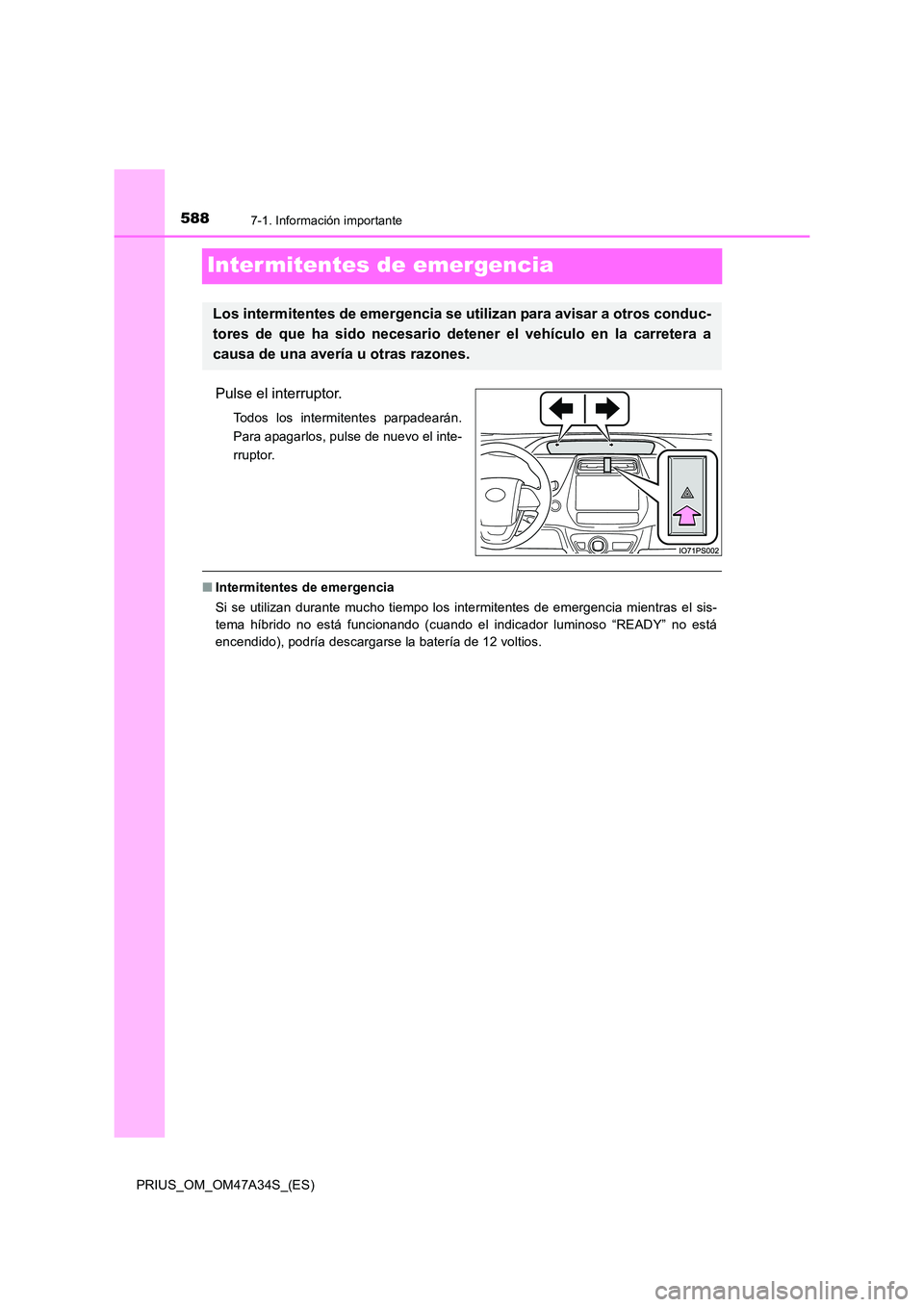

Page 588 of 716

5887-1. Información importante
PRIUS_OM_OM47A34S_(ES)
Inter mitentes de emergencia
Pulse el interruptor.
Todos los intermitentes parpadearán.
Para apagarlos, pulse de nuevo el inte-
rruptor.
■Intermitentes de emergencia
Si se utilizan durante mucho tiempo los intermitentes de emergencia mientras el sis-
tema híbrido no está funcionando (cuando el indicador luminoso “READY” no está
encendido), podría descargarse la batería de 12 voltios.
Los intermitentes de emergencia se utilizan para avisar a otros conduc-
tores de que ha sido necesario detener el vehículo en la carretera a
causa de una avería u otras razones.

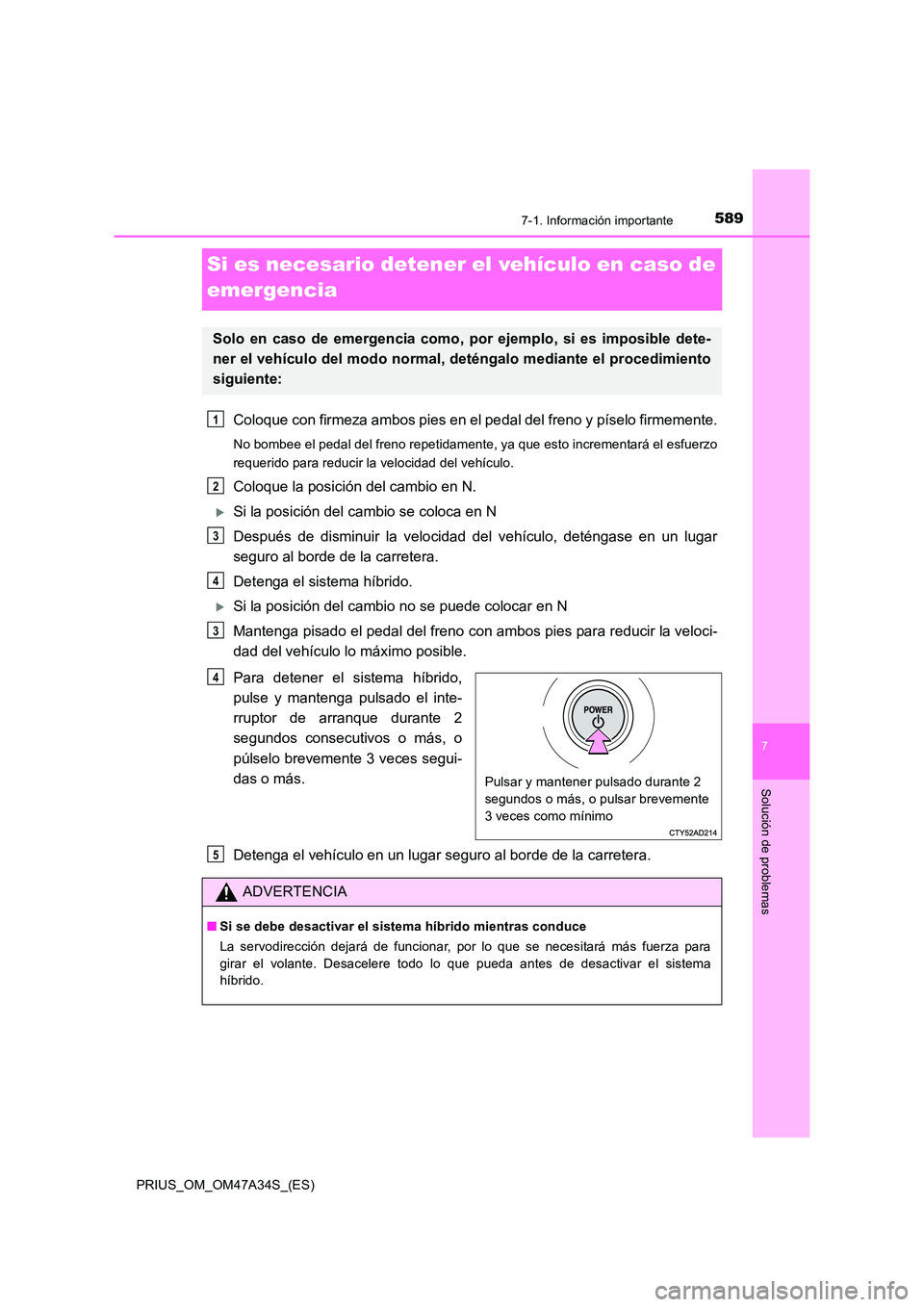

Page 589 of 716

5897-1. Información importante
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas
Si es necesario detener el vehículo en caso de
emergencia
Coloque con firmeza ambos pies en el pedal del freno y píselo firmemente.
No bombee el pedal del freno repetidamente, ya que esto incrementará el esfuerzo
requerido para reducir la velocidad del vehículo.
Coloque la posición del cambio en N.
XSi la posición del cambio se coloca en N
Después de disminuir la velocidad del vehículo, deténgase en un lugar
seguro al borde de la carretera.
Detenga el sistema híbrido.
XSi la posición del cambio no se puede colocar en N
Mantenga pisado el pedal del freno con ambos pies para reducir la veloci-
dad del vehículo lo máximo posible.
Para detener el sistema híbrido,
pulse y mantenga pulsado el inte-
rruptor de arranque durante 2
segundos consecutivos o más, o
púlselo brevemente 3 veces segui-
das o más.
Detenga el vehículo en un lugar seguro al borde de la carretera.
Solo en caso de emergencia como, por ejemplo, si es imposible dete-
ner el vehículo del modo normal, deténgalo mediante el procedimiento
siguiente:
1
2
3
4
3
Pulsar y mantener pulsado durante 2
segundos o más, o pulsar brevemente
3 veces como mínimo
4
ADVERTENCIA
■ Si se debe desactivar el sistema híbrido mientras conduce
La servodirección dejará de funcionar, por lo que se necesitará más fuerza para
girar el volante. Desacelere todo lo que pueda antes de desactivar el sistema
híbrido.
5

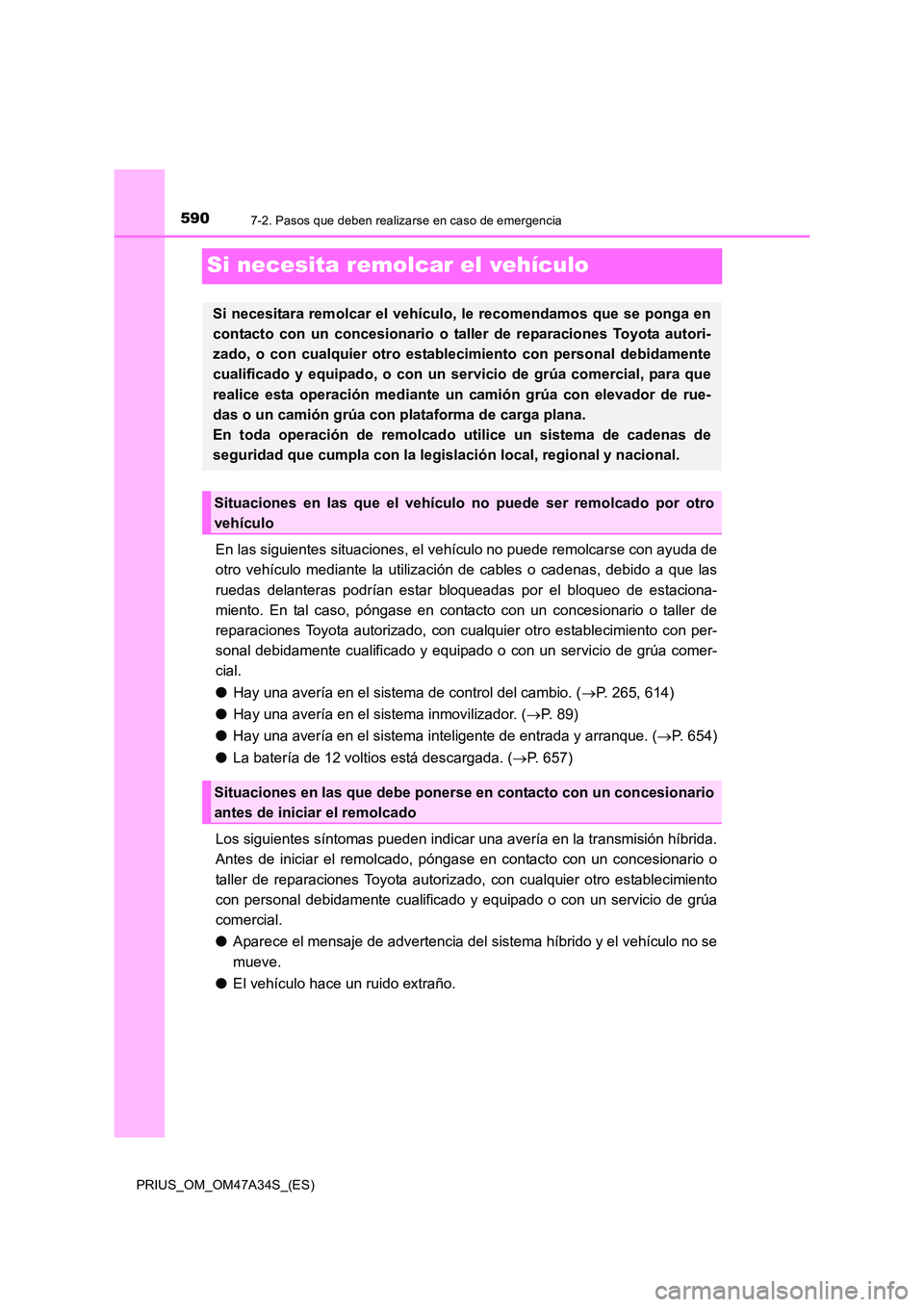

Page 590 of 716

5907-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
Si necesita remolcar el vehículo
En las siguientes situaciones, el vehículo no puede remolcarse con ayuda de
otro vehículo mediante la utilización de cables o cadenas, debido a que las
ruedas delanteras podrían estar bloqueadas por el bloqueo de estaciona-
miento. En tal caso, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, con cualquier otro establecimiento con per-
sonal debidamente cualificado y equipado o con un servicio de grúa comer-
cial.
●Hay una avería en el sistema de control del cambio. ( →P. 265, 614)
● Hay una avería en el sistema inmovilizador. ( →P. 89)
● Hay una avería en el sistema inteligente de entrada y arranque. ( →P. 654)
● La batería de 12 voltios está descargada. ( →P. 657)
Los siguientes síntomas pueden indicar una avería en la transmisión híbrida.
Antes de iniciar el remolcado, póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, con cualquier otro establecimiento
con personal debidamente cualificado y equipado o con un servicio de grúa
comercial.
● Aparece el mensaje de advertencia del sistema híbrido y el vehículo no se
mueve.
● El vehículo hace un ruido extraño.
Si necesitara remolcar el vehículo, le recomendamos que se ponga en
contacto con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente
cualificado y equipado, o con un servi cio de grúa comercial, para que
realice esta operación mediante un camión grúa con elevador de rue-
das o un camión grúa con plataforma de carga plana.
En toda operación de remolcado utilice un sistema de cadenas de
seguridad que cumpla con la legislación local, regional y nacional.
Situaciones en las que el vehículo no puede ser remolcado por otro
vehículo
Situaciones en las que debe ponerse en contacto con un concesionario
antes de iniciar el remolcado
