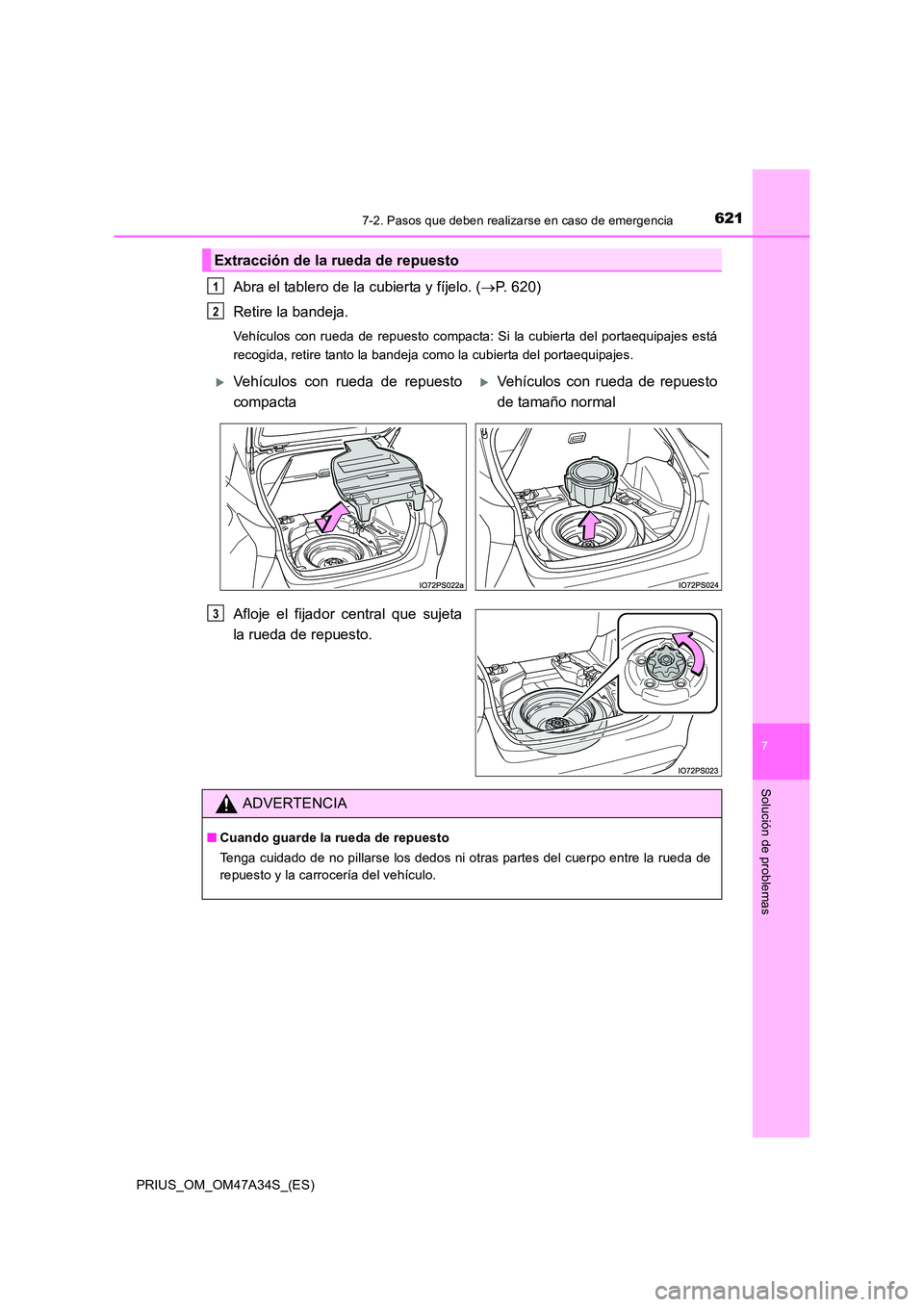

6217-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas
Abra el tablero de la cubierta y fíjelo. (→P. 620)
Retire la bandeja.
Vehículos con rueda de repuesto compacta: Si la cubierta del portaequipajes está
recogida, retire tanto la bandeja como la cubierta del portaequipajes.
Afloje el fijador central que sujeta
la rueda de repuesto.
Extracción de la rueda de repuesto
1
2
XVehículos con rueda de repuesto
compactaXVehículos con rueda de repuesto
de tamaño normal
3
ADVERTENCIA
■ Cuando guarde la rueda de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre la rueda de
repuesto y la carrocería del vehículo.

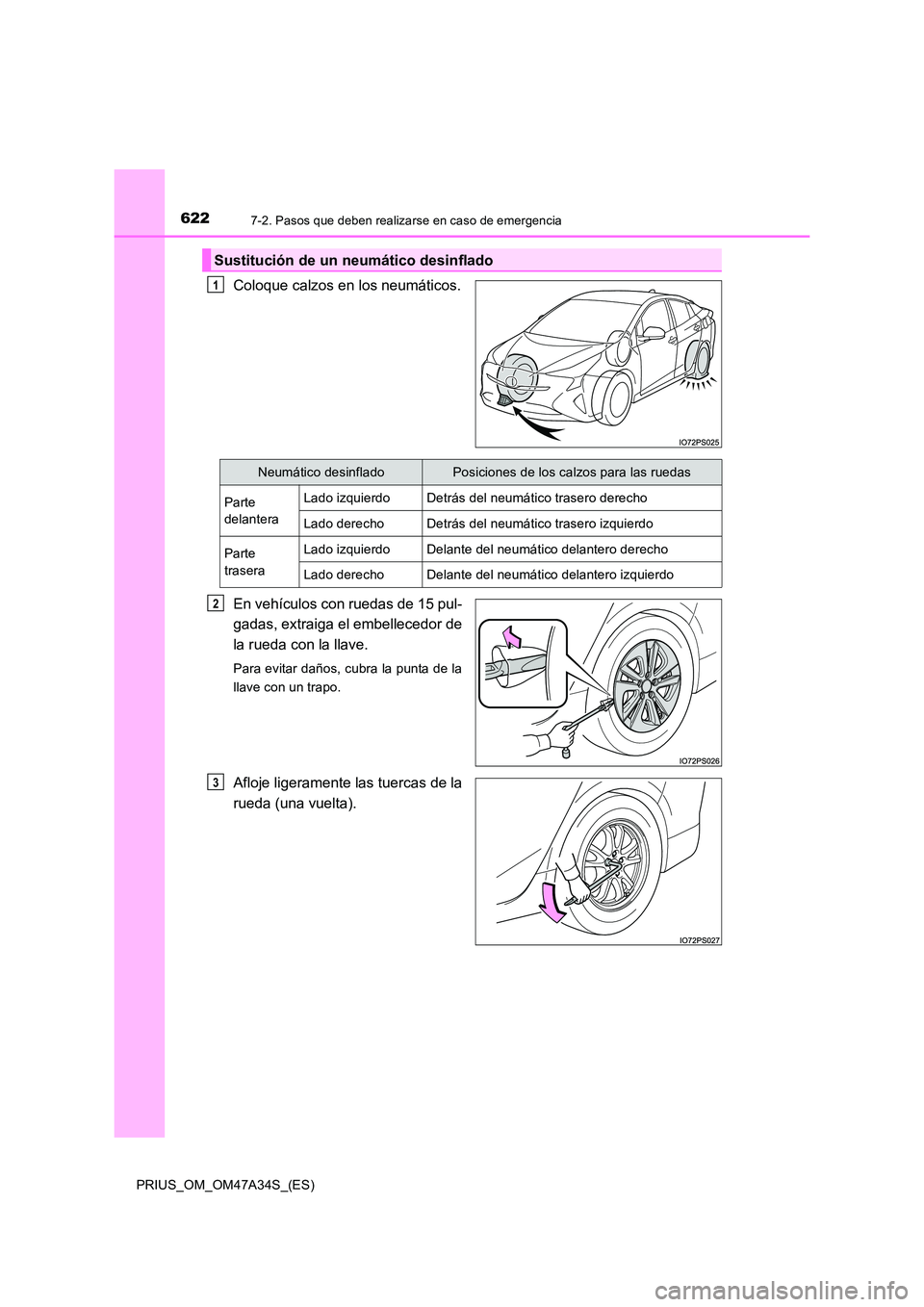

6227-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
Coloque calzos en los neumáticos.
En vehículos con ruedas de 15 pul-
gadas, extraiga el embellecedor de
la rueda con la llave.
Para evitar daños, cubra la punta de la
llave con un trapo.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
traseraLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
3

6237-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas

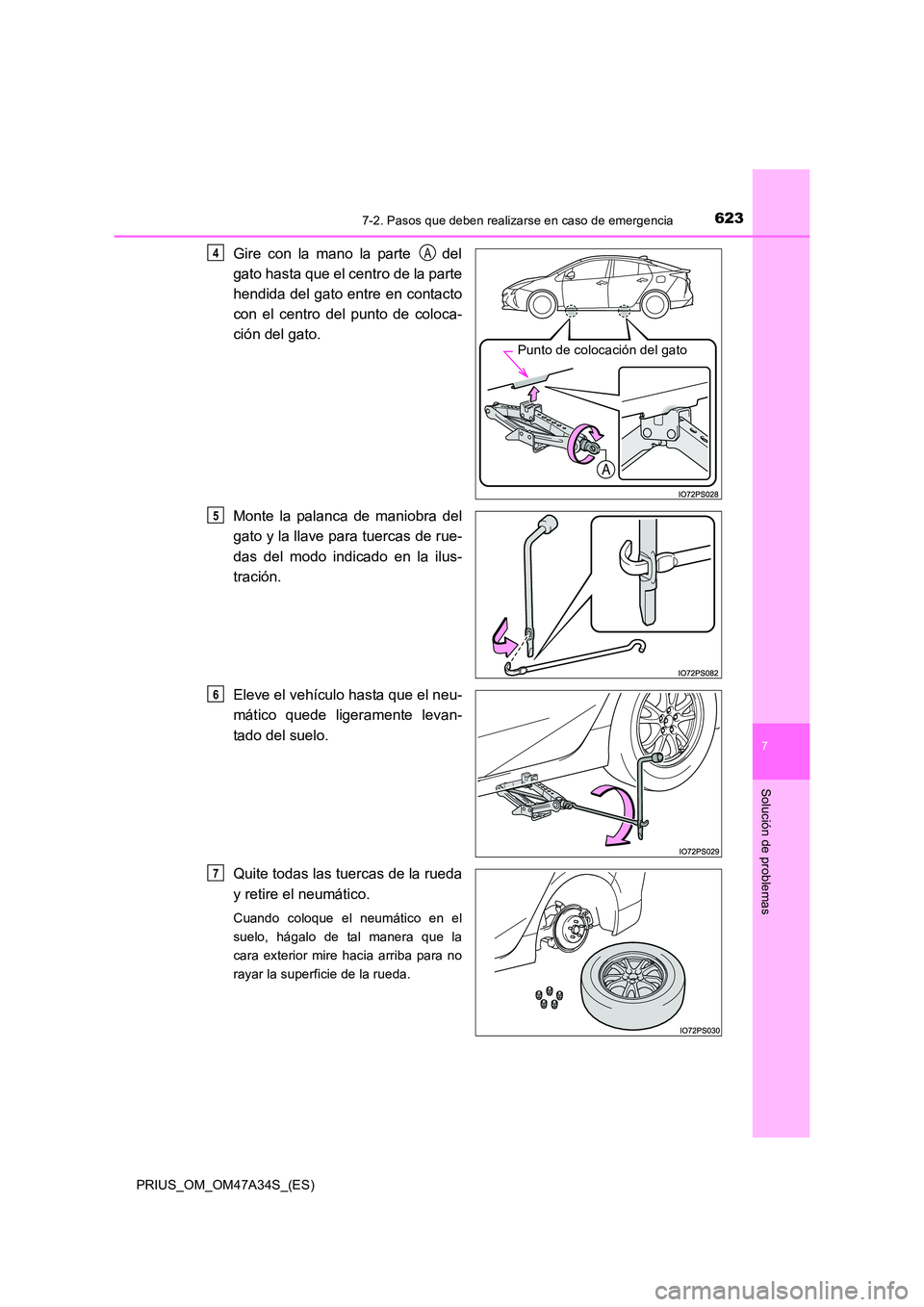

Gire con la mano la parte del
gato hasta que el centro de la parte
hendida del gato entre en contacto
con el centro del punto de coloca-
ción del gato.
Monte la palanca de maniobra del
gato y la llave para tuercas de rue-
das del modo indicado en la ilus-
tración.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
Punto de colocación del gato
4A
5
6
7

6247-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
ADVERTENCIA

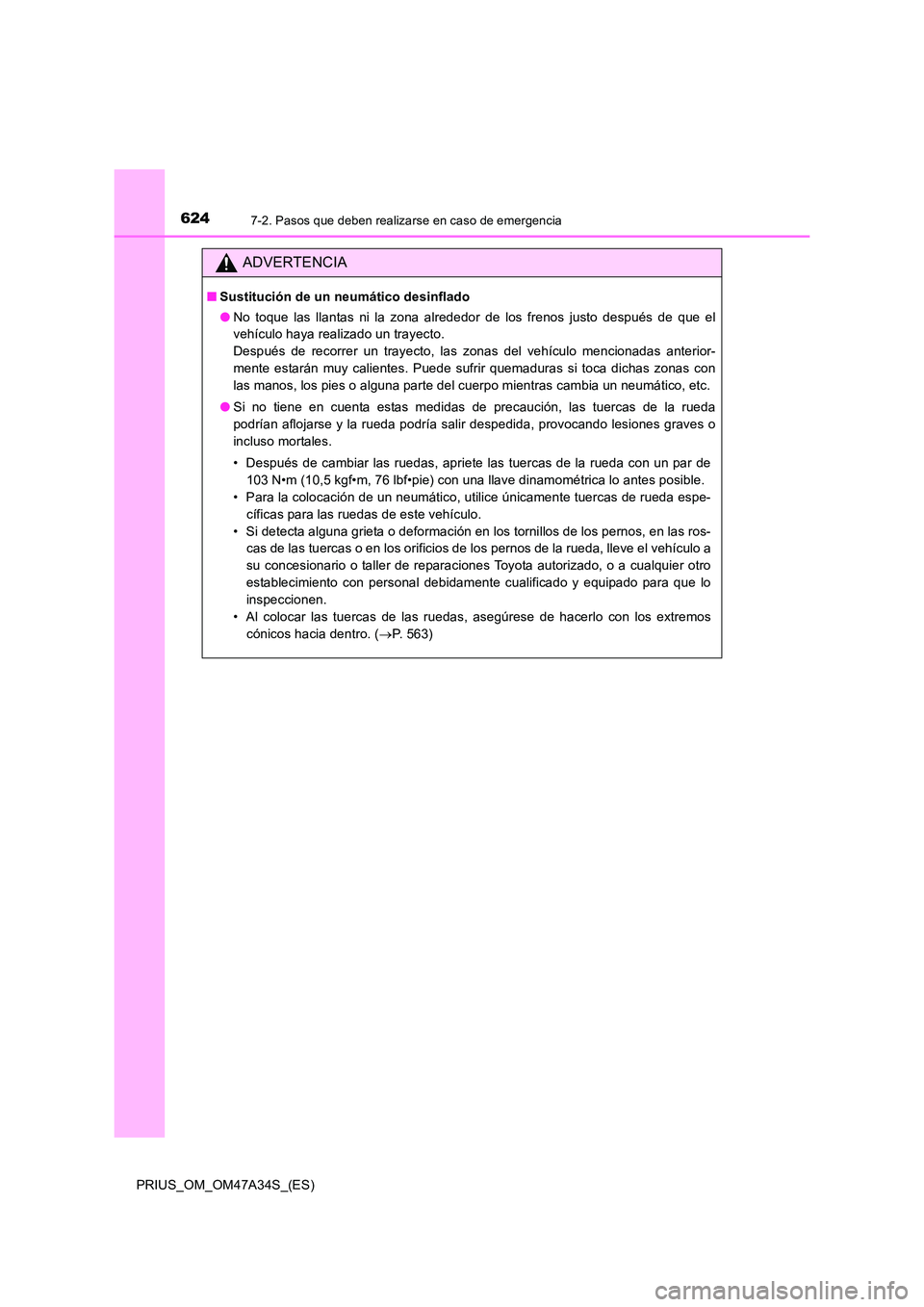

■Sustitución de un neumático desinflado
●No toque las llantas ni la zona alrededor de los frenos justo después de que el
vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas con
las manos, los pies o alguna parte del cuerpo mientras cambia un neumático, etc.
● Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete las tuercas de la rueda con un par de
103 N•m (10,5 kgf•m, 76 lbf•pie) con una llave dinamométrica lo antes posible.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe-
cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los tornillos de los pernos, en las ros- cas de las tuercas o en los orificios de los pernos de la rueda, lleve el vehículo a
su concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado para que lo
inspeccionen.
• Al colocar las tuercas de las ruedas, asegúrese de hacerlo con los extremos cónicos hacia dentro. ( →P. 563)

6257-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas

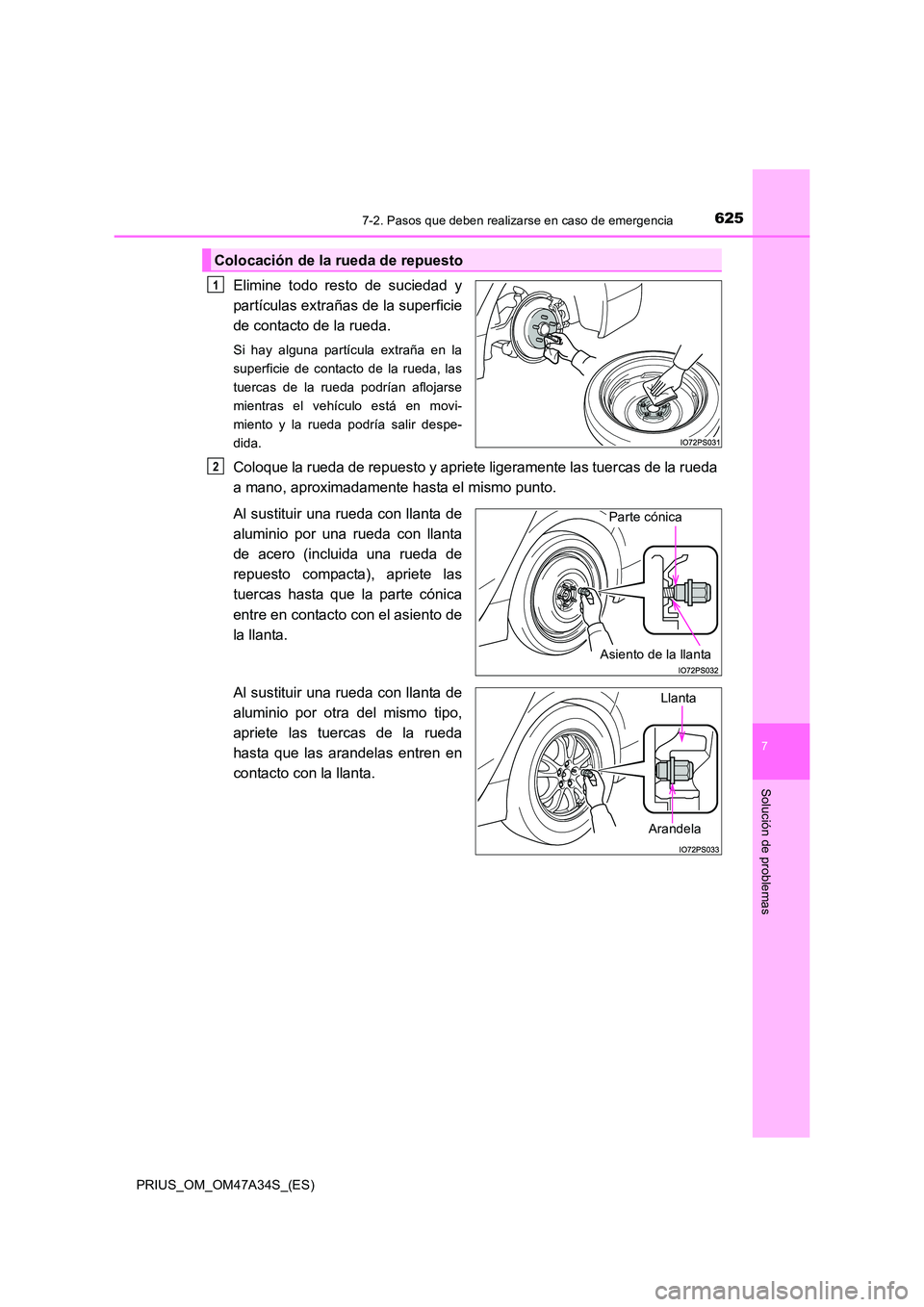

Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas de la rueda podrían aflojarse
mientras el vehículo está en movi-
miento y la rueda podría salir despe-
dida.
Coloque la rueda de repuesto y apriete ligeramente las tuercas de la rueda
a mano, aproximadamente hasta el mismo punto.
Al sustituir una rueda con llanta de
aluminio por una rueda con llanta
de acero (incluida una rueda de
repuesto compacta), apriete las
tuercas hasta que la parte cónica
entre en contacto con el asiento de
la llanta.
Al sustituir una rueda con llanta de
aluminio por otra del mismo tipo,
apriete las tuercas de la rueda
hasta que las arandelas entren en
contacto con la llanta.
Colocación de la rueda de repuesto
1
2
Parte cónica
Asiento de la llanta
Arandela
Llanta

6267-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)

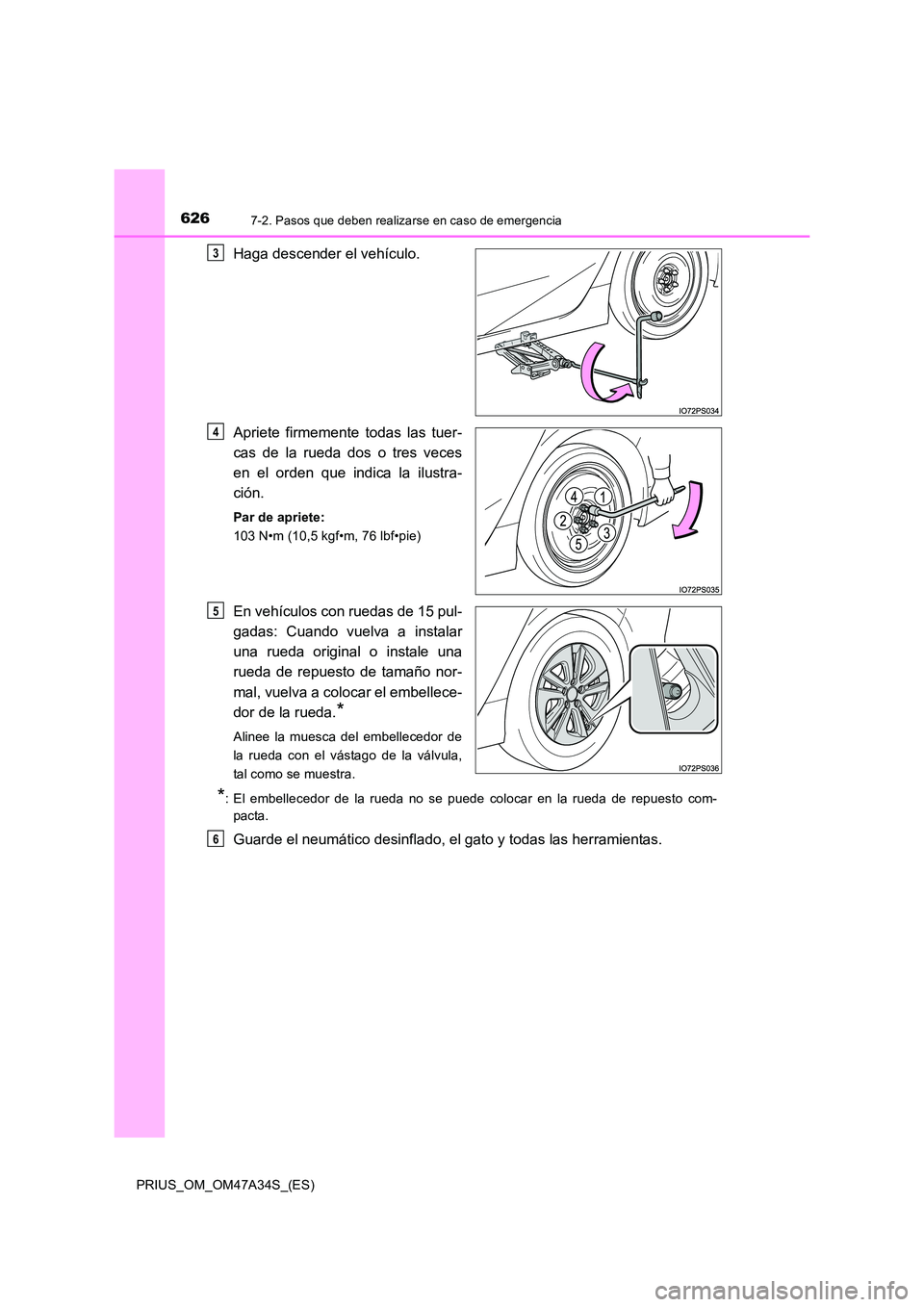

Haga descender el vehículo.
Apriete firmemente todas las tuer-
cas de la rueda dos o tres veces
en el orden que indica la ilustra-
ción.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
En vehículos con ruedas de 15 pul-
gadas: Cuando vuelva a instalar
una rueda original o instale una
rueda de repuesto de tamaño nor-
mal, vuelva a colocar el embellece-
dor de la rueda.
*
Alinee la muesca del embellecedor de
la rueda con el vástago de la válvula,
tal como se muestra.
*: El embellecedor de la rueda no se puede colocar en la rueda de repuesto com-pacta.
Guarde el neumático desinflado, el gato y todas las herramientas.
3
4
5
6

6277-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas

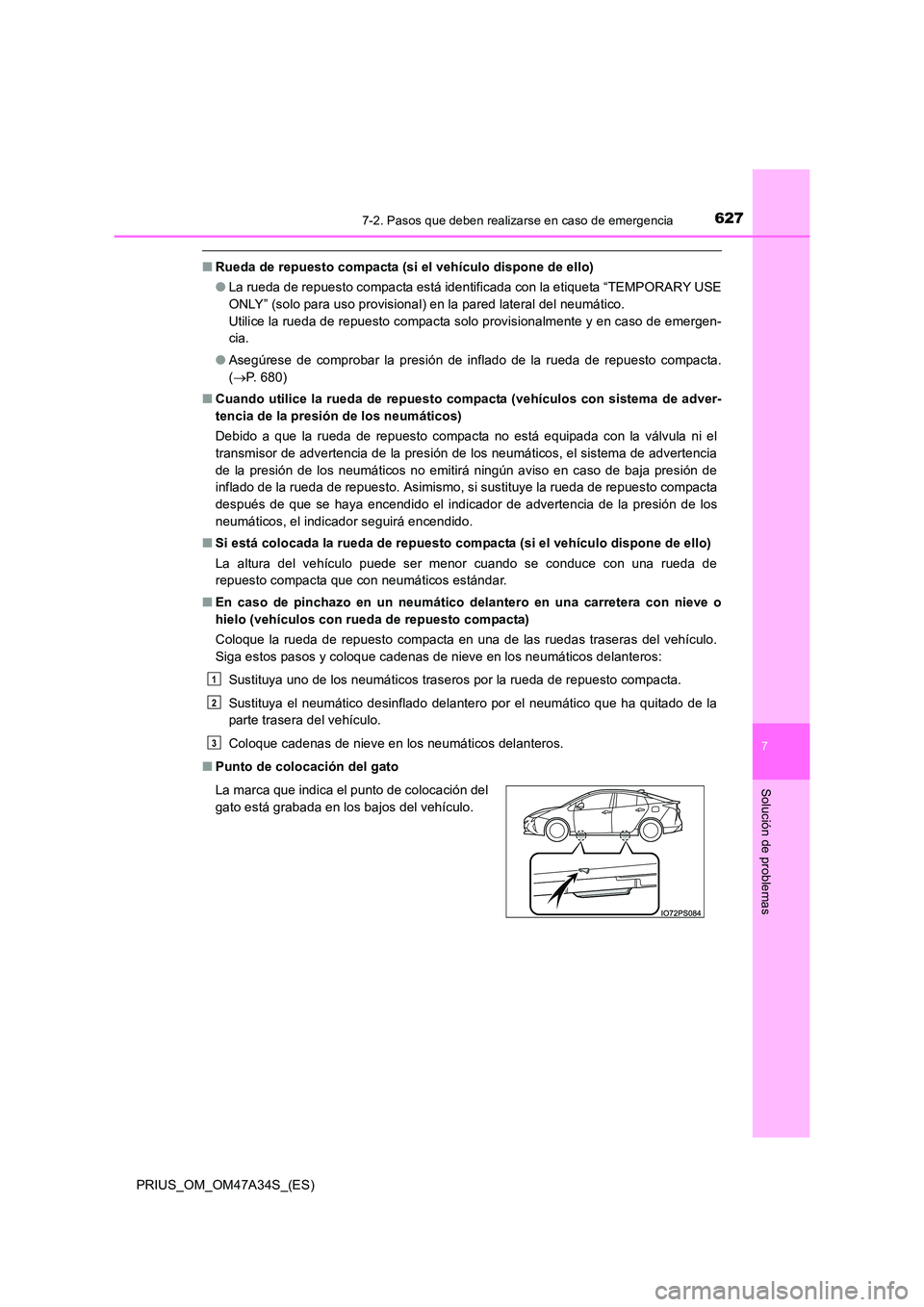

■Rueda de repuesto compacta (si el vehículo dispone de ello)
●La rueda de repuesto compacta está identificada con la etiqueta “TEMPORARY USE
ONLY” (solo para uso provisional) en la pared lateral del neumático.
Utilice la rueda de repuesto compacta solo provisionalmente y en caso de emergen-
cia.
● Asegúrese de comprobar la presión de inflado de la rueda de repuesto compacta.
(→ P. 680)
■ Cuando utilice la rueda de repuesto compacta (vehículos con sistema de adver-
tencia de la presión de los neumáticos)
Debido a que la rueda de repuesto compacta no está equipada con la válvula ni el
transmisor de advertencia de la presión de los neumáticos, el sistema de advertencia
de la presión de los neumáticos no emitirá ningún aviso en caso de baja presión de
inflado de la rueda de repuesto. Asimismo, si sustituye la rueda de repuesto compacta
después de que se haya encendido el indicador de advertencia de la presión de los
neumáticos, el indicador seguirá encendido.
■ Si está colocada la rueda de repuesto compacta (si el vehículo dispone de ello)
La altura del vehículo puede ser menor cuando se conduce con una rueda de
repuesto compacta que con neumáticos estándar.
■ En caso de pinchazo en un neumático delantero en una carretera con nieve o
hielo (vehículos con rueda de repuesto compacta)
Coloque la rueda de repuesto compacta en una de las ruedas traseras del vehículo.
Siga estos pasos y coloque cadenas de nieve en los neumáticos delanteros:
Sustituya uno de los neumáticos traseros por la rueda de repuesto compacta.
Sustituya el neumático desinflado delantero por el neumático que ha quitado de la
parte trasera del vehículo.
Coloque cadenas de nieve en los neumáticos delanteros.
■ Punto de colocación del gato
La marca que indica el punto de colocación del
gato está grabada en los bajos del vehículo.
1
2
3

6287-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)■

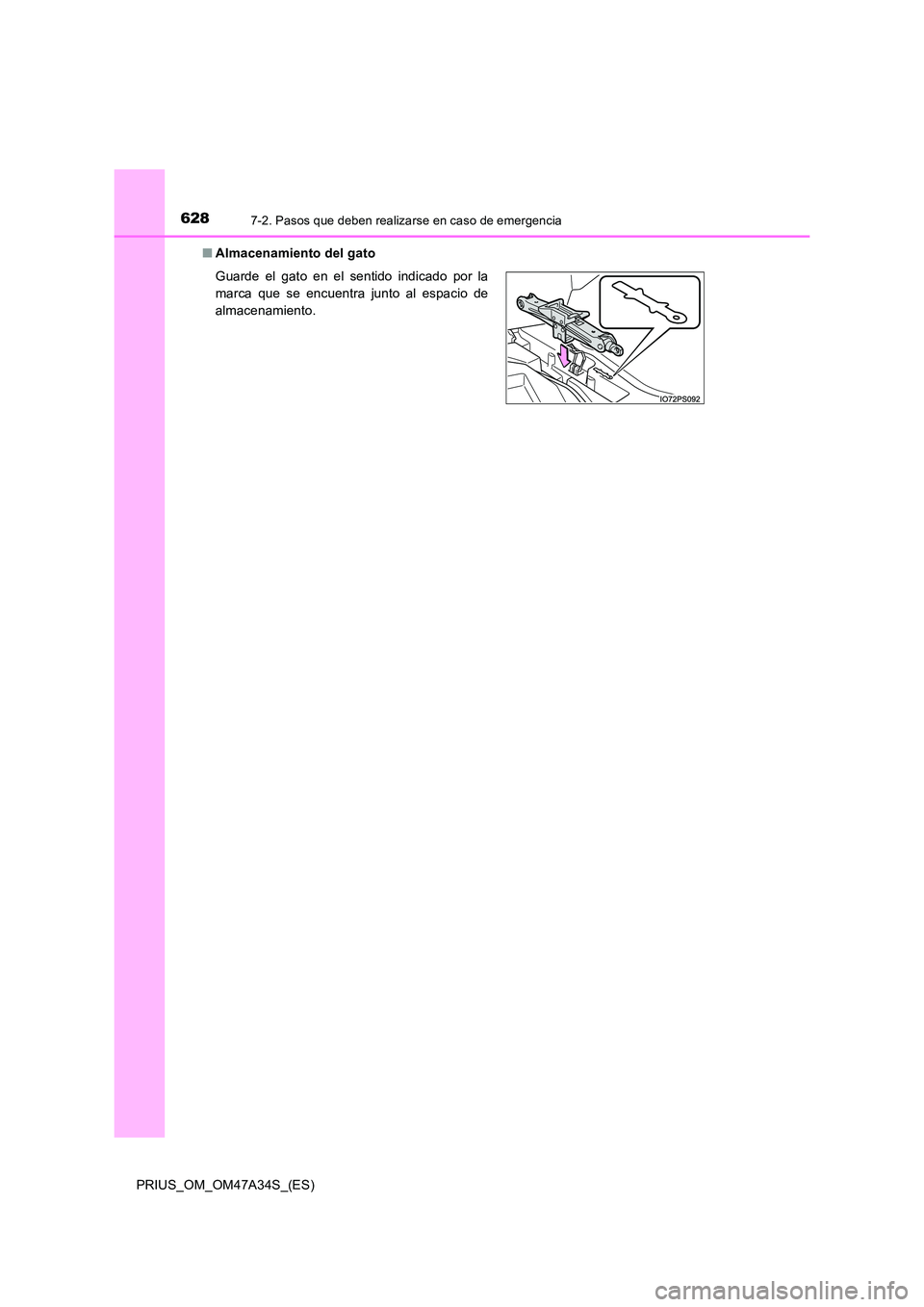

Almacenamiento del gato
Guarde el gato en el sentido indicado por la
marca que se encuentra junto al espacio de
almacenamiento.

6297-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas

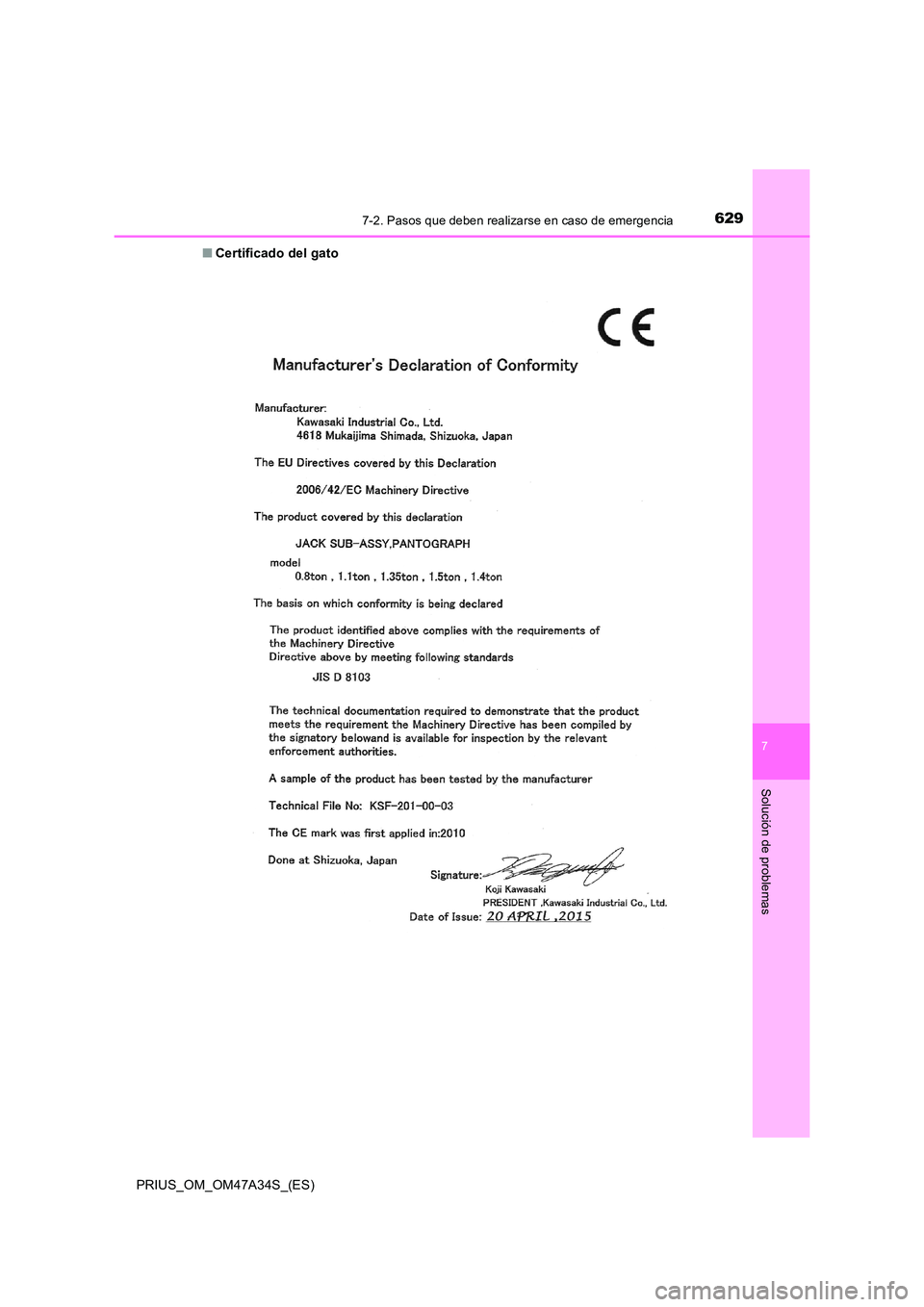

■Certificado del gato

6307-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
ADVERTENCIA

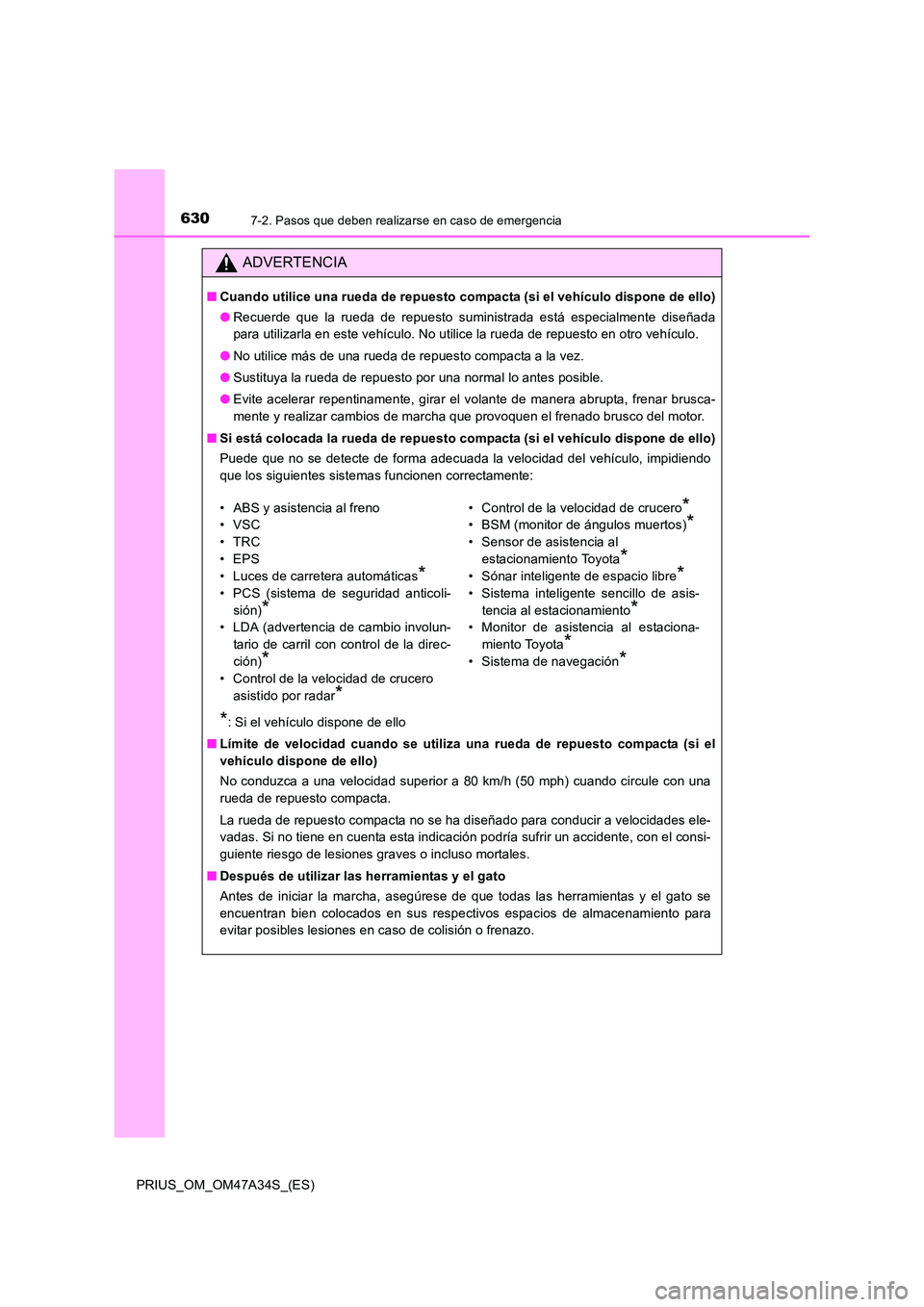

■Cuando utilice una rueda de repuesto compacta (si el vehículo dispone de ello)
●Recuerde que la rueda de repuesto suministrada está especialmente diseñada
para utilizarla en este vehículo. No utilice la rueda de repuesto en otro vehículo.
● No utilice más de una rueda de repuesto compacta a la vez.
● Sustituya la rueda de repuesto por una normal lo antes posible.
● Evite acelerar repentinamente, girar el volante de manera abrupta, frenar brusca-
mente y realizar cambios de marcha que provoquen el frenado brusco del motor.
■ Si está colocada la rueda de repuesto compacta (si el vehículo dispone de ello)
Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo
que los siguientes sistemas funcionen correctamente:
*: Si el vehículo dispone de ello
■ Límite de velocidad cuando se utiliza una rueda de repuesto compacta (si el
vehículo dispone de ello)
No conduzca a una velocidad superior a 80 km/h (50 mph) cuando circule con una
rueda de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades ele-
vadas. Si no tiene en cuenta esta indicación podría sufrir un accidente, con el consi-
guiente riesgo de lesiones graves o incluso mortales.
■ Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se
encuentran bien colocados en sus respectivos espacios de almacenamiento para
evitar posibles lesiones en caso de colisión o frenazo.
• ABS y asistencia al freno
•VSC
•TRC
•EPS
• Luces de carretera automáticas
*
• PCS (sistema de seguridad anticoli-
sión)
*
• LDA (advertencia de cambio involun-tario de carril con control de la direc-
ción)
*
• Control de la velocidad de crucero asistido por radar
*
• Control de la velocidad de crucero*
• BSM (monitor de ángulos muertos)*
• Sensor de asistencia al estacionamiento Toyota
*
• Sónar inteligente de espacio libre*
• Sistema inteligente sencillo de asis-tencia al estacionamiento
*
• Monitor de asistencia al estaciona-miento Toyota
*
• Sistema de navegación*
