Page 521 of 708

5216-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins

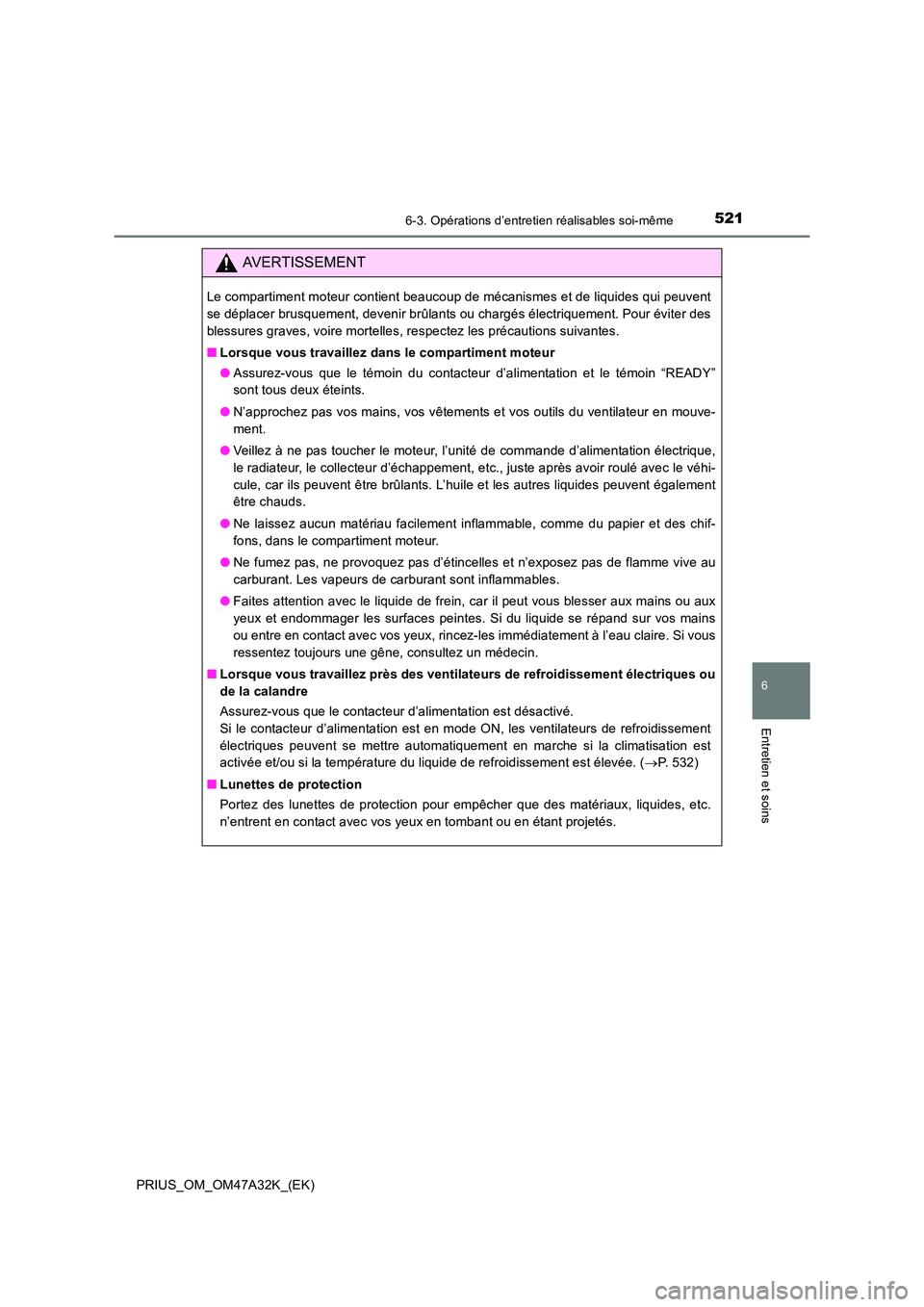

AVERTISSEMENT
Le compartiment moteur contient beaucoup de mécanismes et de liquides qui peuvent
se déplacer brusquement, devenir brûlants ou chargés électriquement. Pour éviter des
blessures graves, voire mortelles, respectez les précautions suivantes.
■Lorsque vous travaillez dans le compartiment moteur
●Assurez-vous que le témoin du contacteur d’alimentation et le témoin “READY”
sont tous deux éteints.
● N’approchez pas vos mains, vos vêtements et vos outils du ventilateur en mouve-
ment.
● Veillez à ne pas toucher le moteur, l’unité de commande d’alimentation électrique,
le radiateur, le collecteur d’échappement, etc., juste après avoir roulé avec le véhi-
cule, car ils peuvent être brûlants. L’huile et les autres liquides peuvent également
être chauds.
● Ne laissez aucun matériau facilement inflammable, comme du papier et des chif-
fons, dans le compartiment moteur.
● Ne fumez pas, ne provoquez pas d’étincelles et n’exposez pas de flamme vive au
carburant. Les vapeurs de carburant sont inflammables.
● Faites attention avec le liquide de frein, car il peut vous blesser aux mains ou aux
yeux et endommager les surfaces peintes. Si du liquide se répand sur vos mains
ou entre en contact avec vos yeux, rincez-les immédiatement à l’eau claire. Si vous
ressentez toujours une gêne, consultez un médecin.
■ Lorsque vous travaillez près des ventilateurs de refroidissement électriques ou
de la calandre
Assurez-vous que le contacteur d’alimentation est désactivé.
Si le contacteur d’alimentation est en mode ON, les ventilateurs de refroidissement
électriques peuvent se mettre automatiquement en marche si la climatisation est
activée et/ou si la température du liquide de refroidissement est élevée. ( →P. 532)
■ Lunettes de protection
Portez des lunettes de protection pour empêcher que des matériaux, liquides, etc.
n’entrent en contact avec vos yeux en tombant ou en étant projetés.
Page 522 of 708

5226-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)

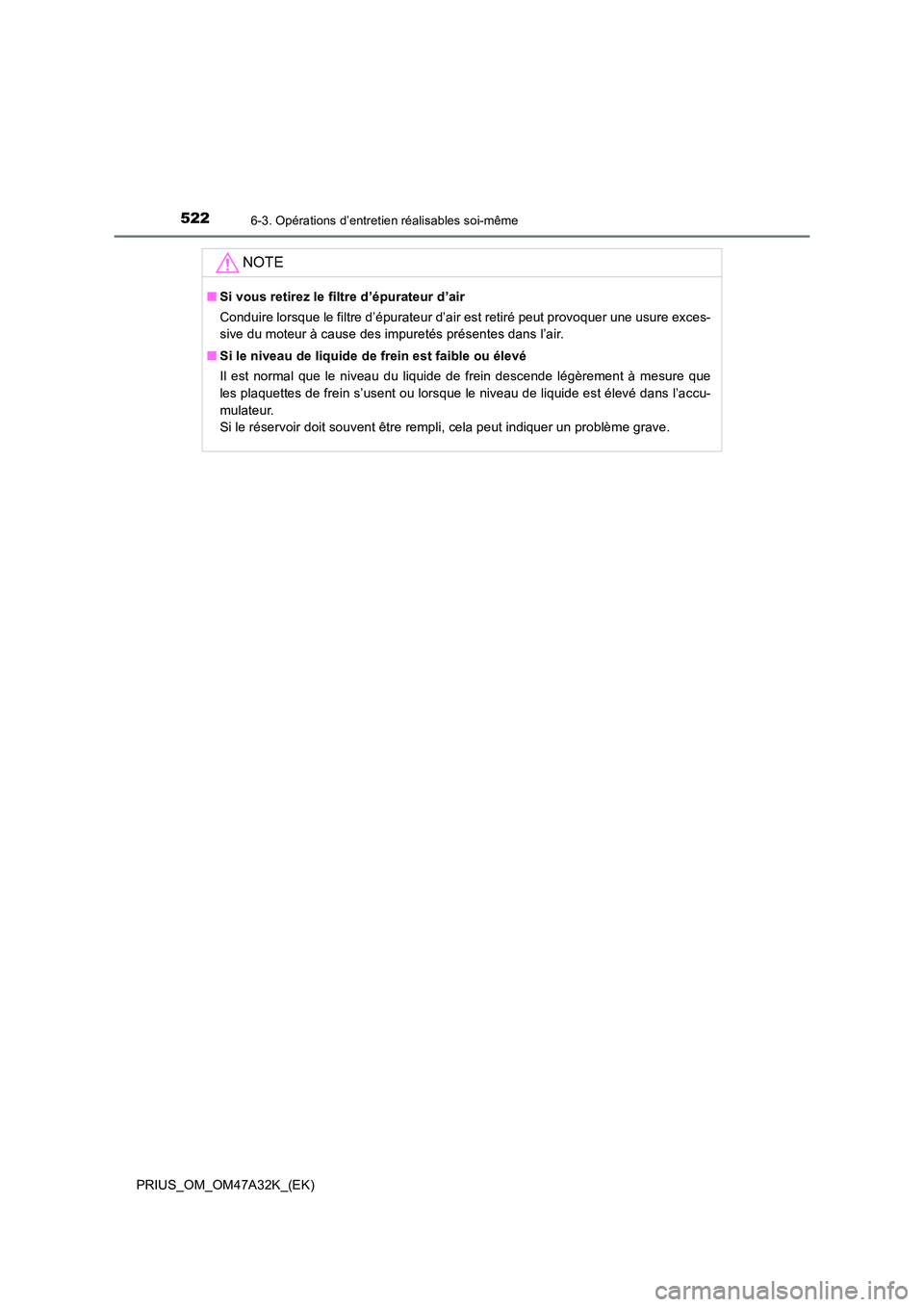

NOTE
■Si vous retirez le filtre d’épurateur d’air
Conduire lorsque le filtre d’épurateur d’air est retiré peut provoquer une usure exces-
sive du moteur à cause des impuretés présentes dans l’air.
■ Si le niveau de liquide de frein est faible ou élevé
Il est normal que le niveau du liquide de frein descende légèrement à mesure que
les plaquettes de frein s’usent ou lorsque le niveau de liquide est élevé dans l’accu-
mulateur.
Si le réservoir doit souvent être rempli, cela peut indiquer un problème grave.
Page 523 of 708

5236-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins

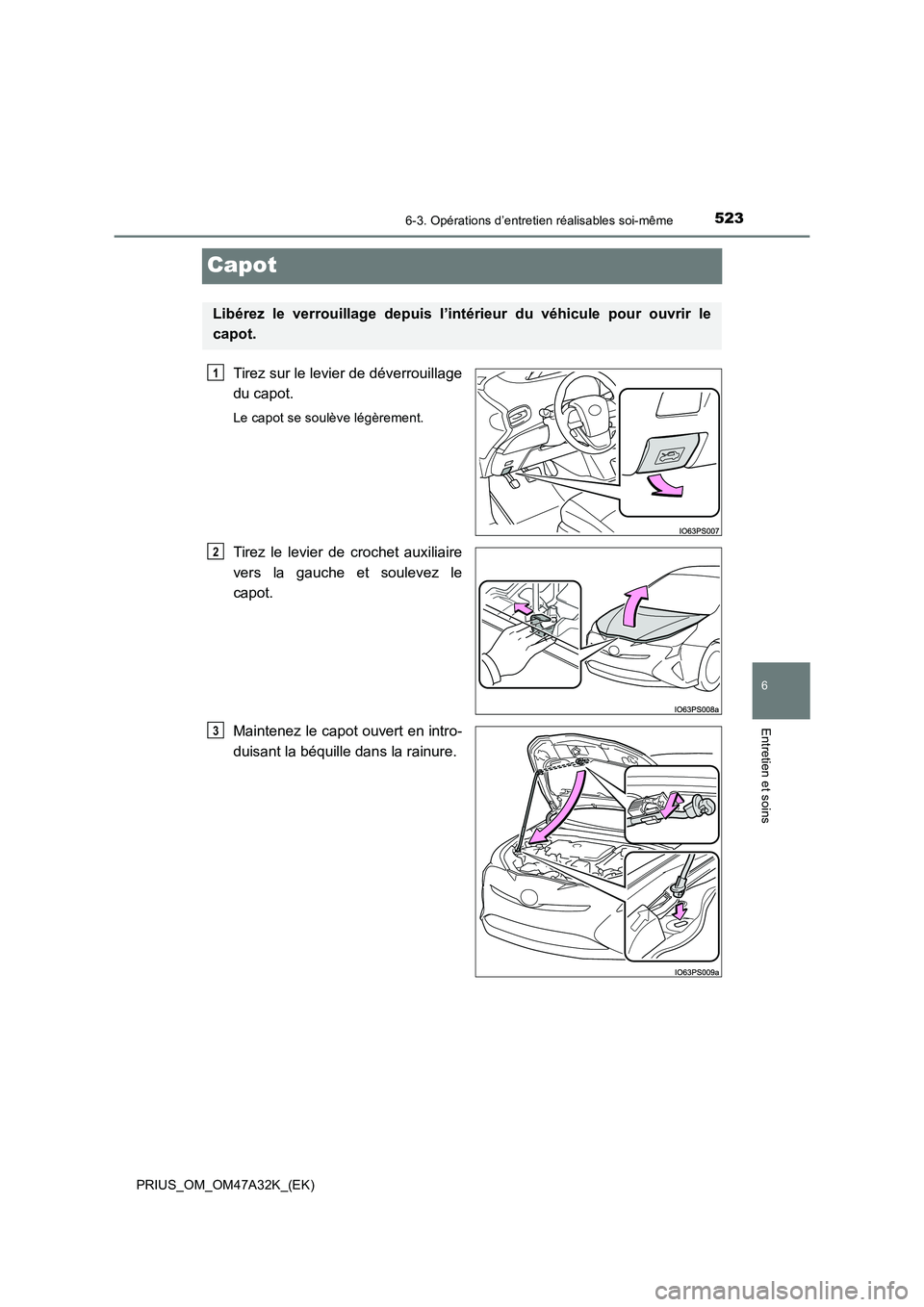

Capot
Tirez sur le levier de déverrouillage
du capot.
Le capot se soulève légèrement.
Tirez le levier de crochet auxiliaire
vers la gauche et soulevez le
capot.
Maintenez le capot ouvert en intro-
duisant la béquille dans la rainure.
Libérez le verrouillage depuis l’intérieur du véhicule pour ouvrir le
capot.
1
2
3
Page 524 of 708

5246-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)

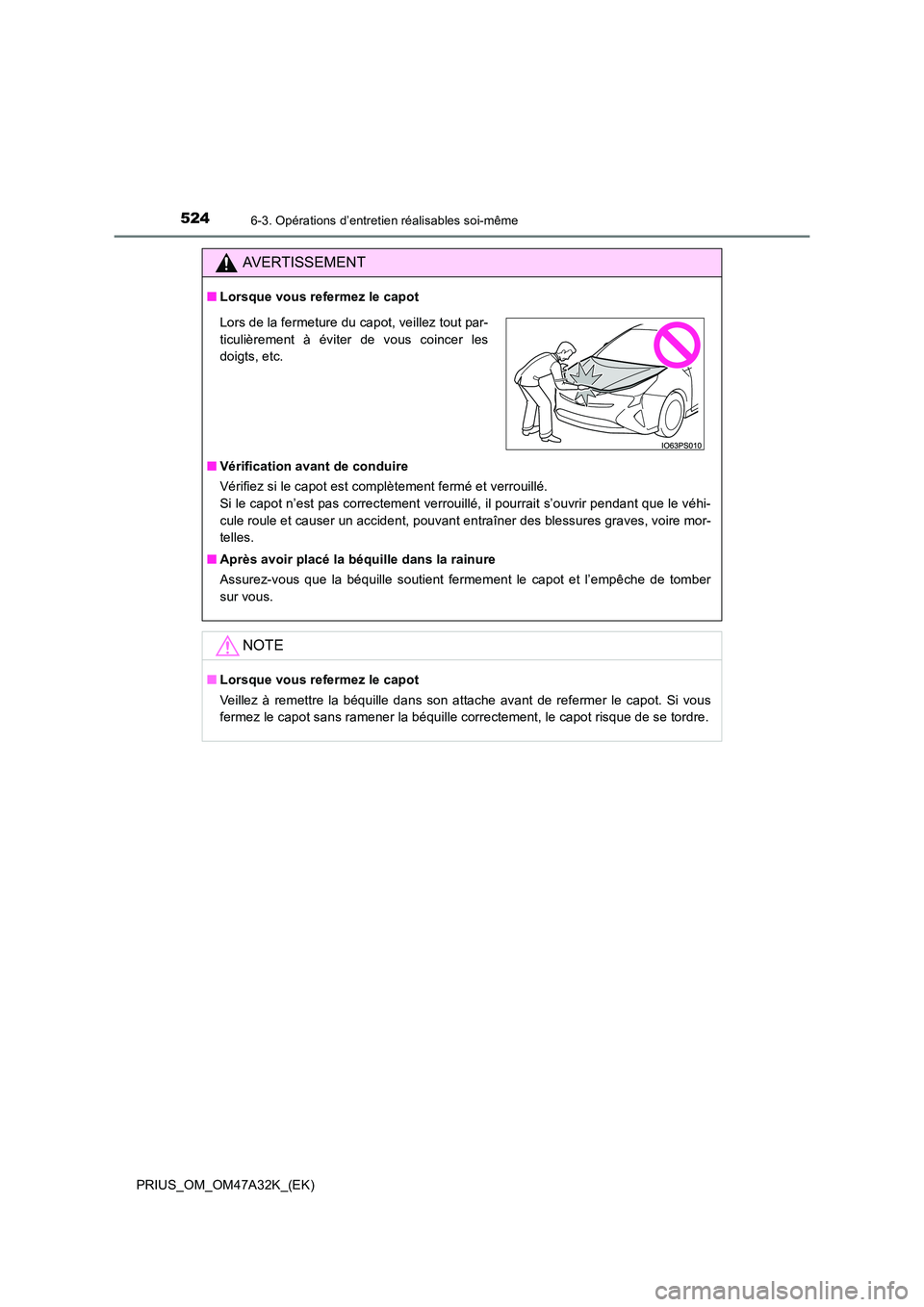

AVERTISSEMENT
■Lorsque vous refermez le capot
■ Vérification avant de conduire
Vérifiez si le capot est complètement fermé et verrouillé.
Si le capot n’est pas correctement verrouillé, il pourrait s’ouvrir pendant que le véhi-
cule roule et causer un accident, pouvant entraîner des blessures graves, voire mor-
telles.
■ Après avoir placé la béquille dans la rainure
Assurez-vous que la béquille soutient fermement le capot et l’empêche de tomber
sur vous.
NOTE
■Lorsque vous refermez le capot
Veillez à remettre la béquille dans son attache avant de refermer le capot. Si vous
fermez le capot sans ramener la béquille correctement, le capot risque de se tordre.
Lors de la fermeture du capot, veillez tout par-
ticulièrement à éviter de vous coincer les
doigts, etc.
Page 525 of 708

5256-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins

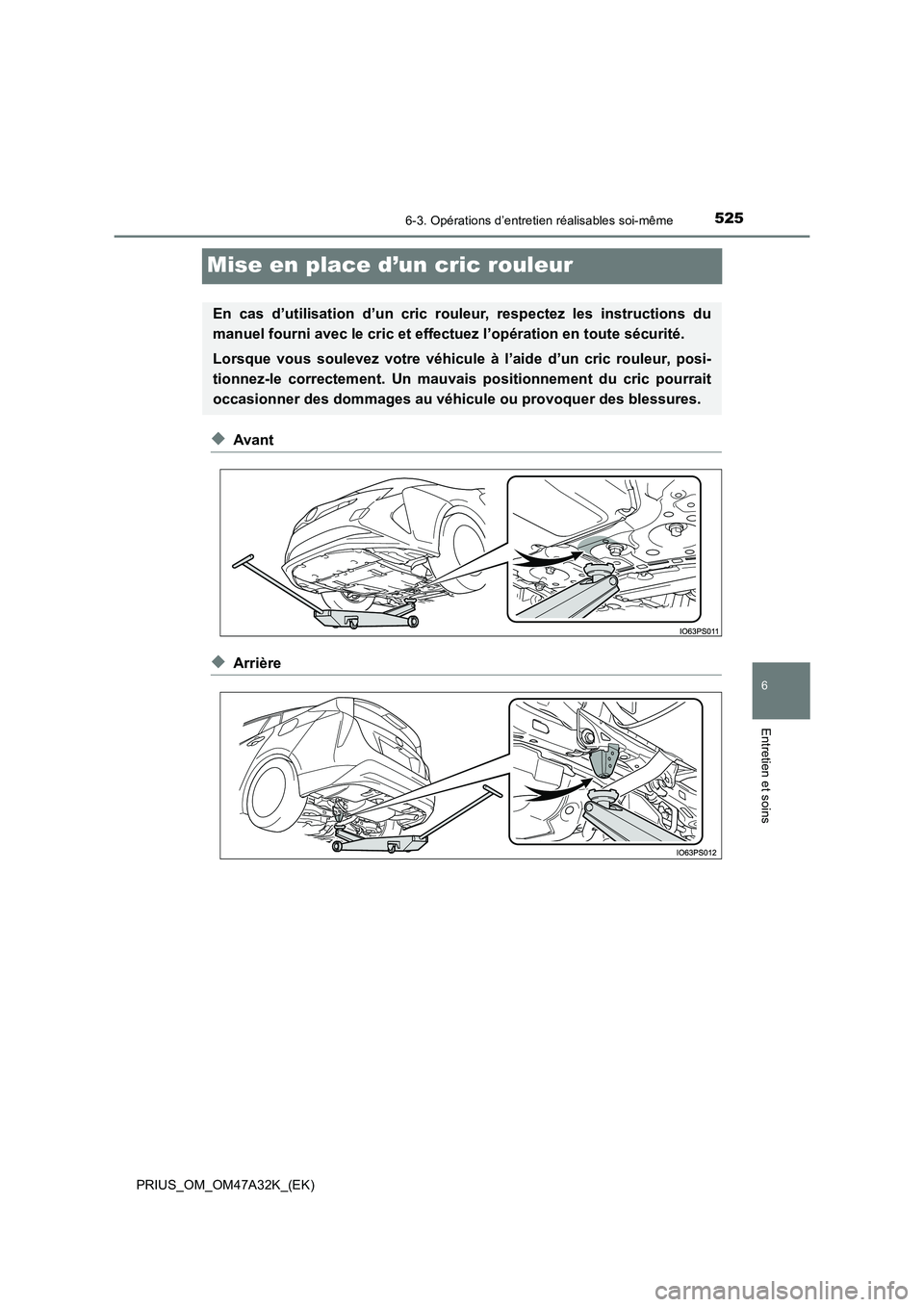

Mise en place d’un cric rouleur
◆Avant
◆Arrière
En cas d’utilisation d’un cric rouleur, respectez les instructions du
manuel fourni avec le cric et effectuez l’opération en toute sécurité.
Lorsque vous soulevez votre véhicule à l’aide d’un cric rouleur, posi-
tionnez-le correctement. Un mauvais positionnement du cric pourrait
occasionner des dommages au véhicule ou provoquer des blessures.
Page 526 of 708

5266-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)

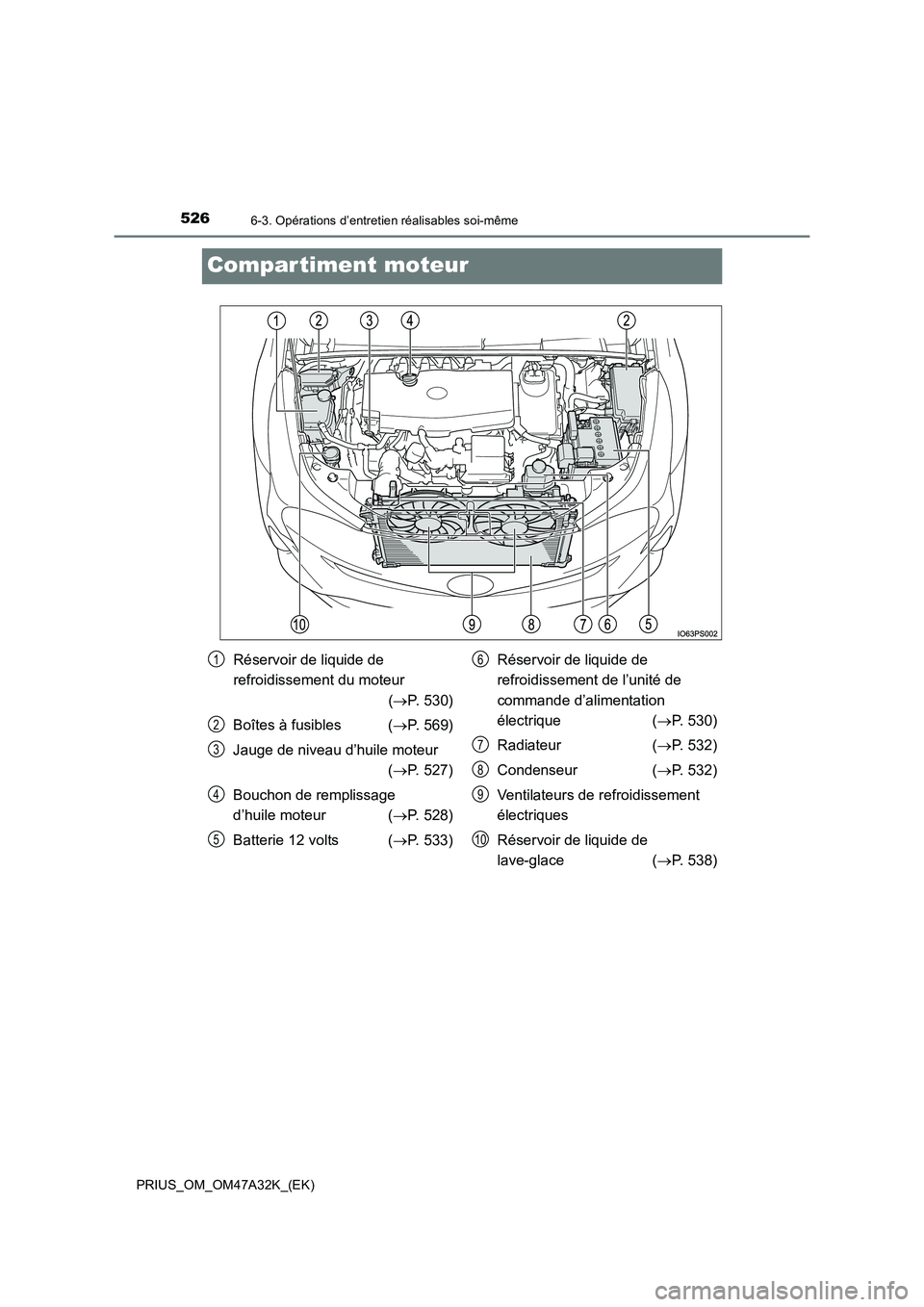

Compar timent moteur
Réservoir de liquide de
refroidissement du moteur (→ P. 530)
Boîtes à fusibles ( →P. 569)
Jauge de niveau d’huile moteur (→ P. 527)
Bouchon de remplissage
d’huile moteur ( →P. 528)
Batterie 12 volts ( →P. 533) Réservoir de liquide de
refroidissement de l’unité de
commande d’alimentation
électrique (
→P. 530)
Radiateur ( →P. 532)
Condenseur ( →P. 532)
Ventilateurs de refroidissement
électriques
Réservoir de liquide de
lave-glace ( →P. 538)1
2
3
4
5
6
7
8
9
10
Page 527 of 708

5276-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins

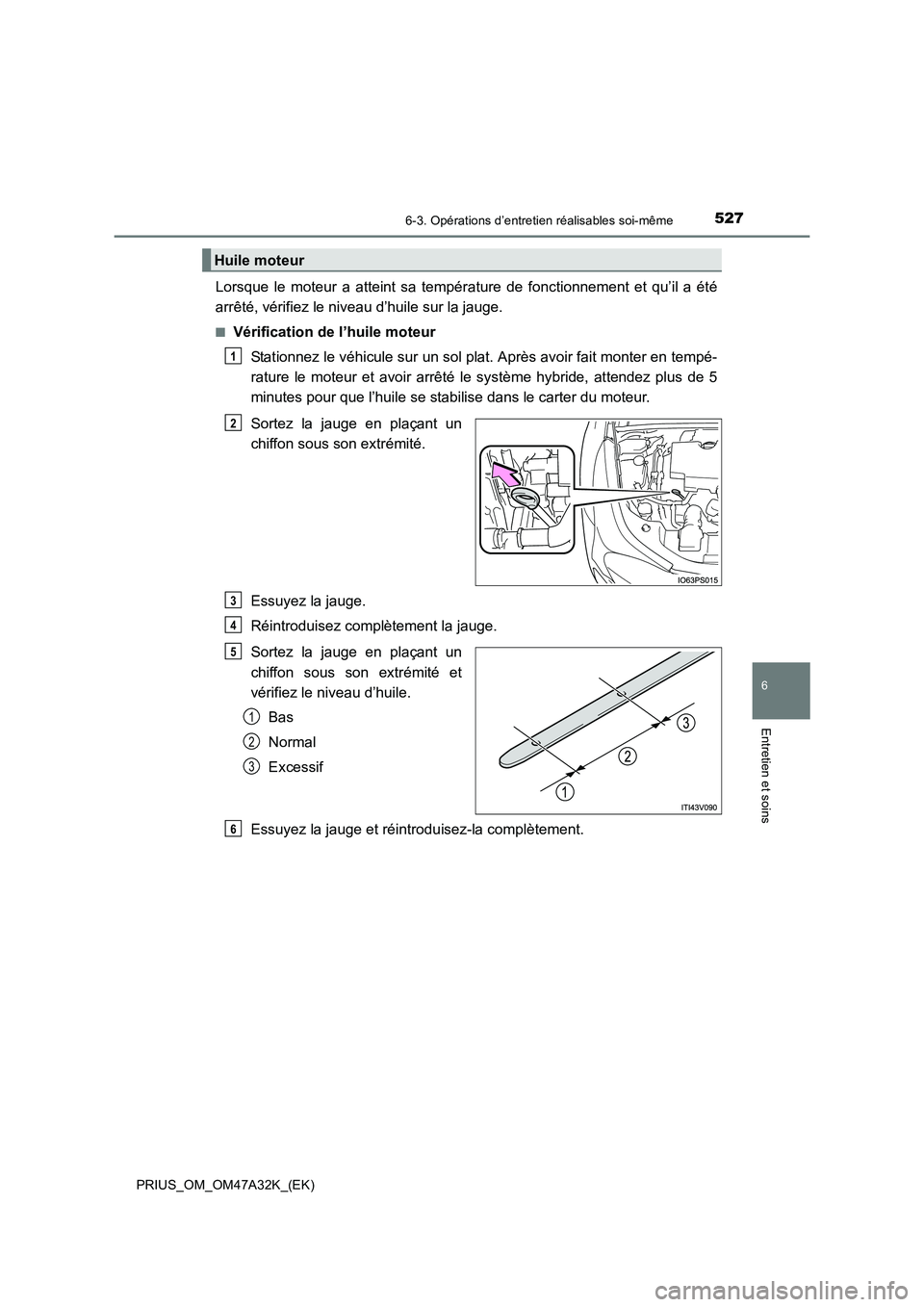

Lorsque le moteur a atteint sa température de fonctionnement et qu’il a été
arrêté, vérifiez le niveau d’huile sur la jauge.
■Vérification de l’huile moteur
Stationnez le véhicule sur un sol plat. Après avoir fait monter en tempé-
rature le moteur et avoir arrêté le système hybride, attendez plus de 5
minutes pour que l’huile se stabilise dans le carter du moteur.
Sortez la jauge en plaçant un
chiffon sous son extrémité.
Essuyez la jauge.
Réintroduisez complètement la jauge.
Sortez la jauge en plaçant un
chiffon sous son extrémité et
vérifiez le niveau d’huile. Bas
Normal
Excessif
Essuyez la jauge et réintroduisez-la complètement.
Huile moteur
1
2
3
4
5
1
2
3
6
Page 528 of 708

5286-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)■

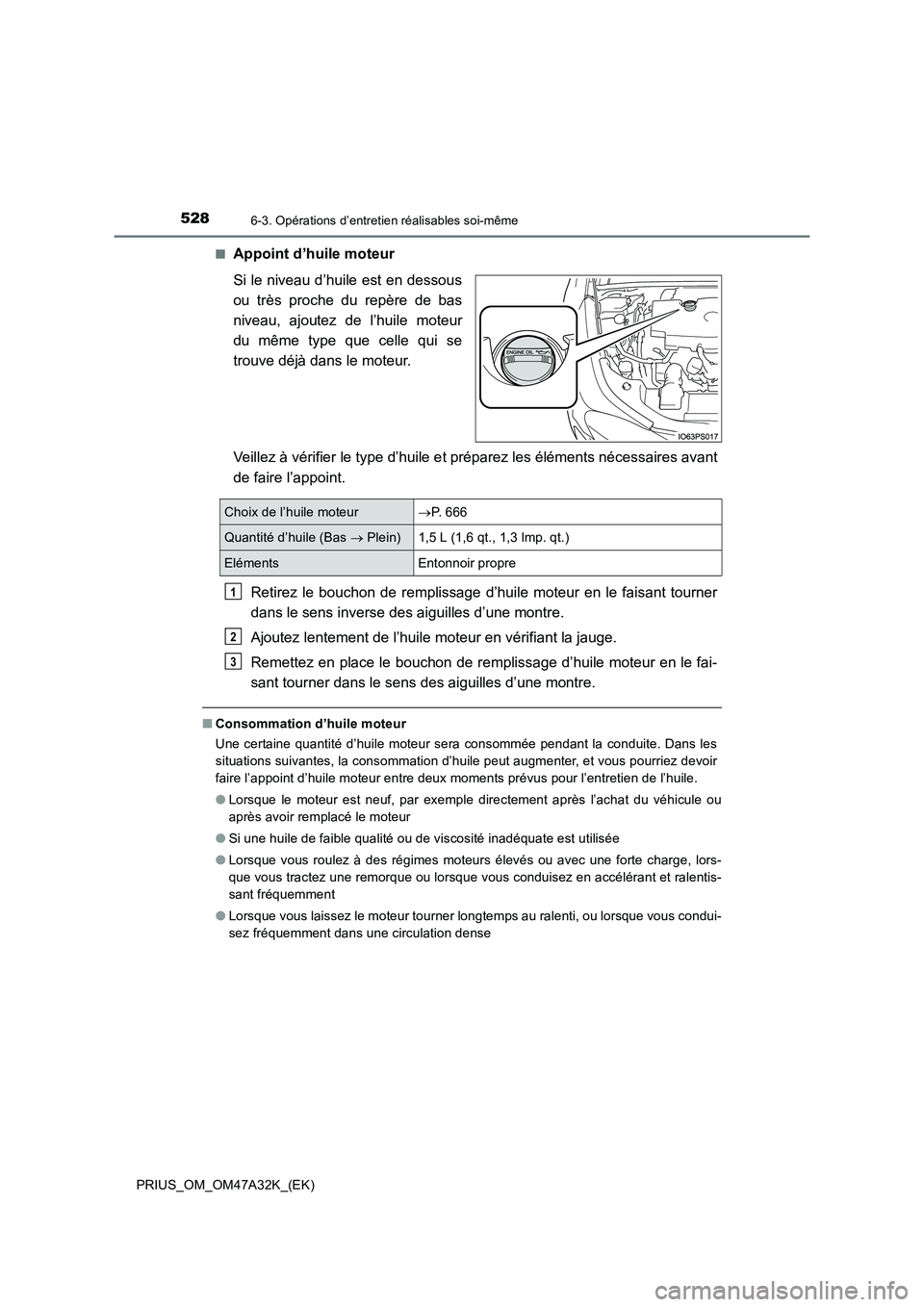

Appoint d’huile moteur
Si le niveau d’huile est en dessous
ou très proche du repère de bas
niveau, ajoutez de l’huile moteur
du même type que celle qui se
trouve déjà dans le moteur.
Veillez à vérifier le type d’huile et préparez les éléments nécessaires avant
de faire l’appoint.
Retirez le bouchon de remplissage d’huile moteur en le faisant tourner
dans le sens inverse des aiguilles d’une montre.
Ajoutez lentement de l’huile moteur en vérifiant la jauge.
Remettez en place le bouchon de remplissage d’huile moteur en le fai-
sant tourner dans le sens des aiguilles d’une montre.
■Consommation d’huile moteur
Une certaine quantité d’huile moteur sera consommée pendant la conduite. Dans les
situations suivantes, la consommation d’huile peut augmenter, et vous pourriez devoir
faire l’appoint d’huile moteur entre deux moments prévus pour l’entretien de l’huile.
●Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou
après avoir remplacé le moteur
● Si une huile de faible qualité ou de viscosité inadéquate est utilisée
● Lorsque vous roulez à des régimes moteurs élevés ou avec une forte charge, lors-
que vous tractez une remorque ou lorsque vous conduisez en accélérant et ralentis-
sant fréquemment
● Lorsque vous laissez le moteur tourner longtemps au ralenti, ou lorsque vous condui-
sez fréquemment dans une circulation dense
Choix de l’huile moteur→P. 6 6 6
Quantité d’huile (Bas → Plein)1,5 L (1,6 qt., 1,3 lmp. qt.)
ElémentsEntonnoir propre
1
2
3
Page 529 of 708

5296-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins

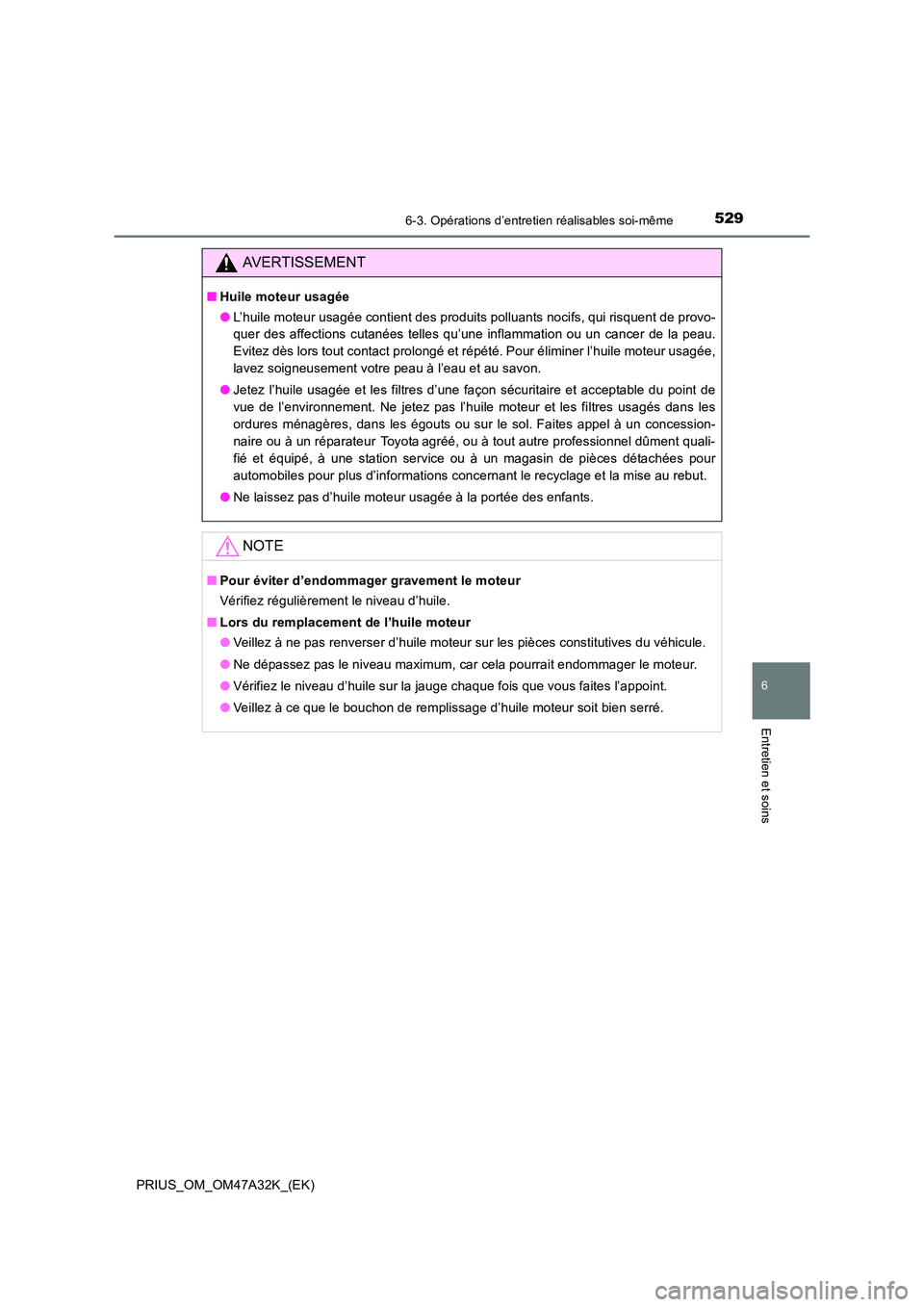

AVERTISSEMENT
■Huile moteur usagée
●L’huile moteur usagée contient des produits polluants nocifs, qui risquent de provo-
quer des affections cutanées telles qu’une inflammation ou un cancer de la peau.
Evitez dès lors tout contact prolongé et répété. Pour éliminer l’huile moteur usagée,
lavez soigneusement votre peau à l’eau et au savon.
● Jetez l’huile usagée et les filtres d’une façon sécuritaire et acceptable du point de
vue de l’environnement. Ne jetez pas l’huile moteur et les filtres usagés dans les
ordures ménagères, dans les égouts ou sur le sol. Faites appel à un concession-
naire ou à un réparateur Toyota agréé, ou à tout autre professionnel dûment quali-
fié et équipé, à une station service ou à un magasin de pièces détachées pour
automobiles pour plus d’informations concernant le recyclage et la mise au rebut.
● Ne laissez pas d’huile moteur usagée à la portée des enfants.
NOTE
■Pour éviter d’endommager gravement le moteur
Vérifiez régulièrement le niveau d’huile.
■ Lors du remplacement de l’huile moteur
●Veillez à ne pas renverser d’huile moteur sur les pièces constitutives du véhicule.
● Ne dépassez pas le niveau maximum, car cela pourrait endommager le moteur.
● Vérifiez le niveau d’huile sur la jauge chaque fois que vous faites l’appoint.
● Veillez à ce que le bouchon de remplissage d’huile moteur soit bien serré.
Page 530 of 708

5306-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)

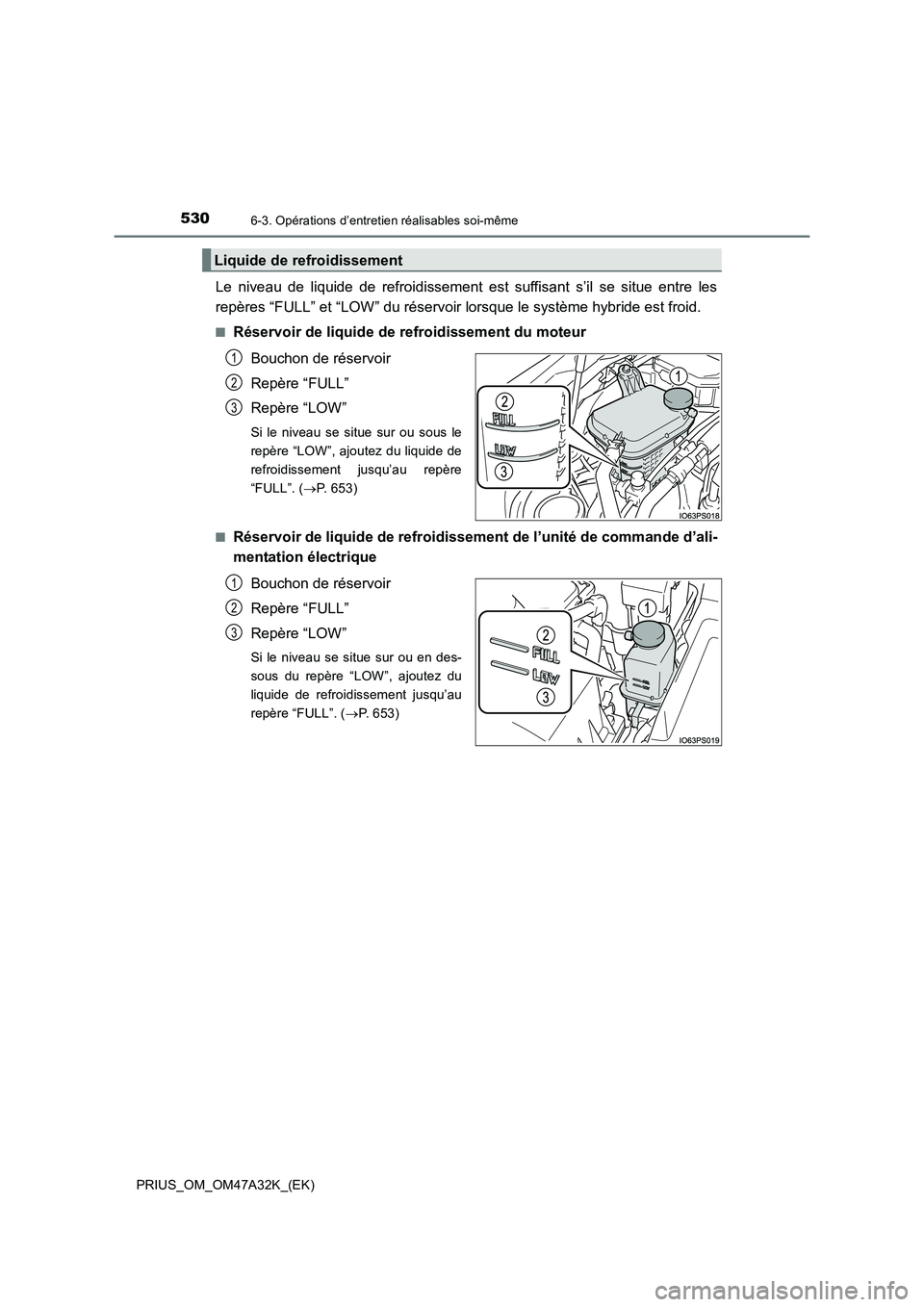

Le niveau de liquide de refroidissement est suffisant s’il se situe entre les
repères “FULL” et “LOW” du réservoir lorsque le système hybride est froid.
■Réservoir de liquide de refroidissement du moteurBouchon de réservoir
Repère “FULL”
Repère “LOW”
Si le niveau se situe sur ou sous le
repère “LOW”, ajoutez du liquide de
refroidissement jusqu’au repère
“FULL”. ( →P. 653)
■
Réservoir de liquide de refroidissement de l’unité de commande d’ali-
mentation électrique Bouchon de réservoir
Repère “FULL”
Repère “LOW”
Si le niveau se situe sur ou en des-
sous du repère “LOW”, ajoutez du
liquide de refroidissement jusqu’au
repère “FULL”. ( →P. 653)
Liquide de refroidissement
1
2
3
1
2
3
