TOYOTA PRIUS 2017 Manuale duso (in Italian)

1012. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

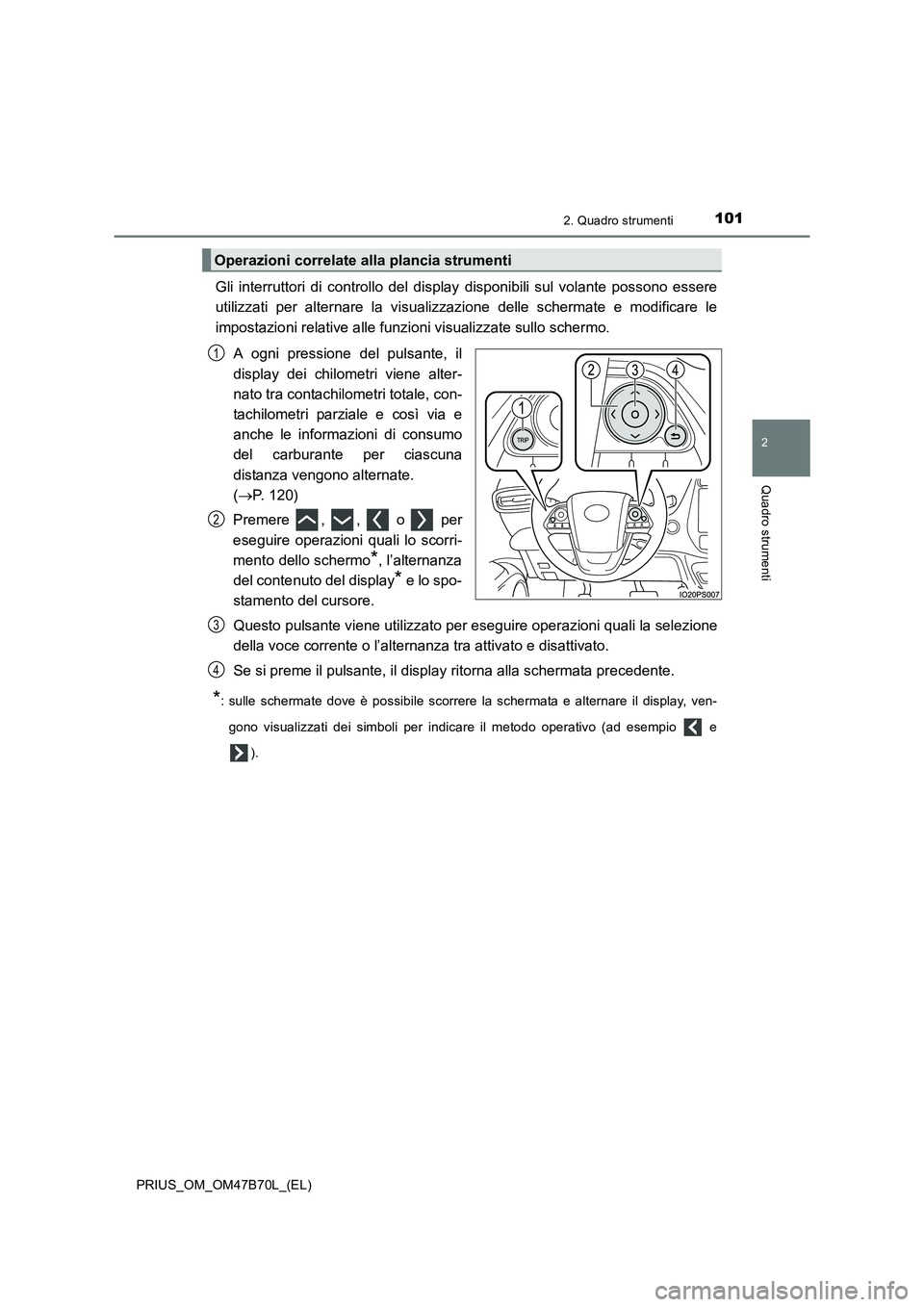

Gli interruttori di controllo del display disponibili sul volante possono essere
utilizzati per alternare la visualizzazione delle schermate e modificare le
impostazioni relative alle funzioni visualizzate sullo schermo.
A ogni pressione del pulsante, il
display dei chilometri viene alter-
nato tra contachilometri totale, con-
tachilometri parziale e così via e
anche le informazioni di consumo
del carburante per ciascuna
distanza vengono alternate.
(→ P. 120)
Premere , , o per
eseguire operazioni quali lo scorri-
mento dello schermo
*, l’alternanza
del contenuto del display
* e lo spo-
stamento del cursore.
Questo pulsante viene utilizzato per eseguire operazioni quali la selezione
della voce corrente o l’alternanza tra attivato e disattivato.
Se si preme il pulsante, il display ritorna alla schermata precedente.
*: sulle schermate dove è possibile scorrere la schermata e alternare il display, ven-
gono visualizzati dei simboli per indicare il metodo operativo (ad esempio e ).
Operazioni correlate alla plancia strumenti
1
2
3
4

1022. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

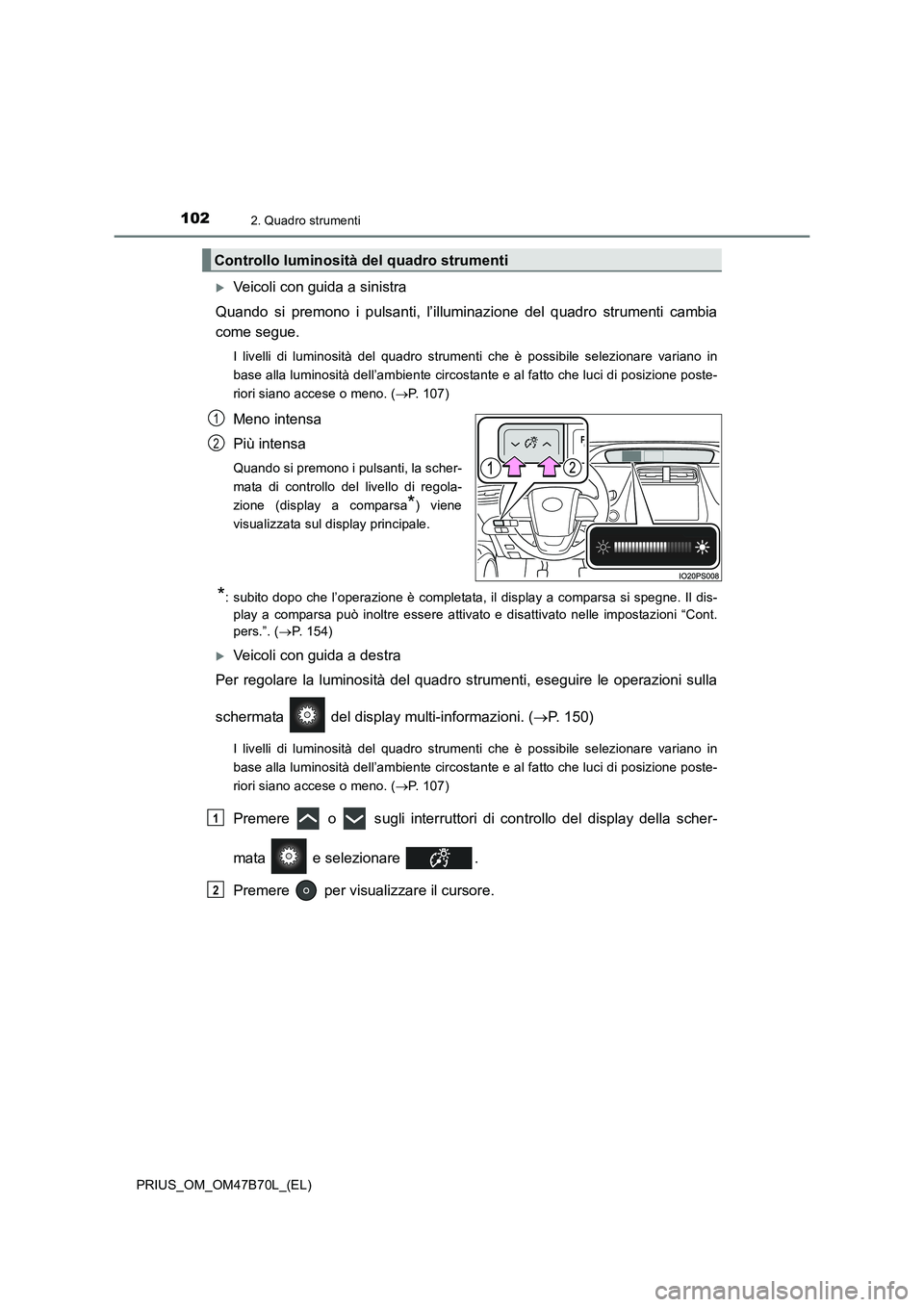

XVeicoli con guida a sinistra
Quando si premono i pulsanti, l’illuminazione del quadro strumenti cambia
come segue.
I livelli di luminosità del quadro strumenti che è possibile selezionare variano in
base alla luminosità dell’ambiente circostante e al fatto che luci di posizione poste-
riori siano accese o meno. ( →P. 107)
Meno intensa
Più intensa
Quando si premono i pulsanti, la scher-
mata di controllo del livello di regola-
zione (display a comparsa
*) viene
visualizzata sul display principale.
*: subito dopo che l’operazione è completata, il display a comparsa si spegne. Il dis- play a comparsa può inoltre essere attivato e disattivato nelle impostazioni “Cont.
pers.”. ( →P. 154)
XVeicoli con guida a destra
Per regolare la luminosità del quadro strumenti, eseguire le operazioni sulla
schermata del display multi-informazioni. ( →P. 150)
I livelli di luminosità del quadro strumenti che è possibile selezionare variano in
base alla luminosità dell’ambiente circostante e al fatto che luci di posizione poste-
riori siano accese o meno. ( →P. 107)
Premere o sugli interruttori di controllo del display della scher-
mata e selezionare .
Premere per visualizzare il cursore.
Controllo luminosità del quadro strumenti
1
2
1
2

1032. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

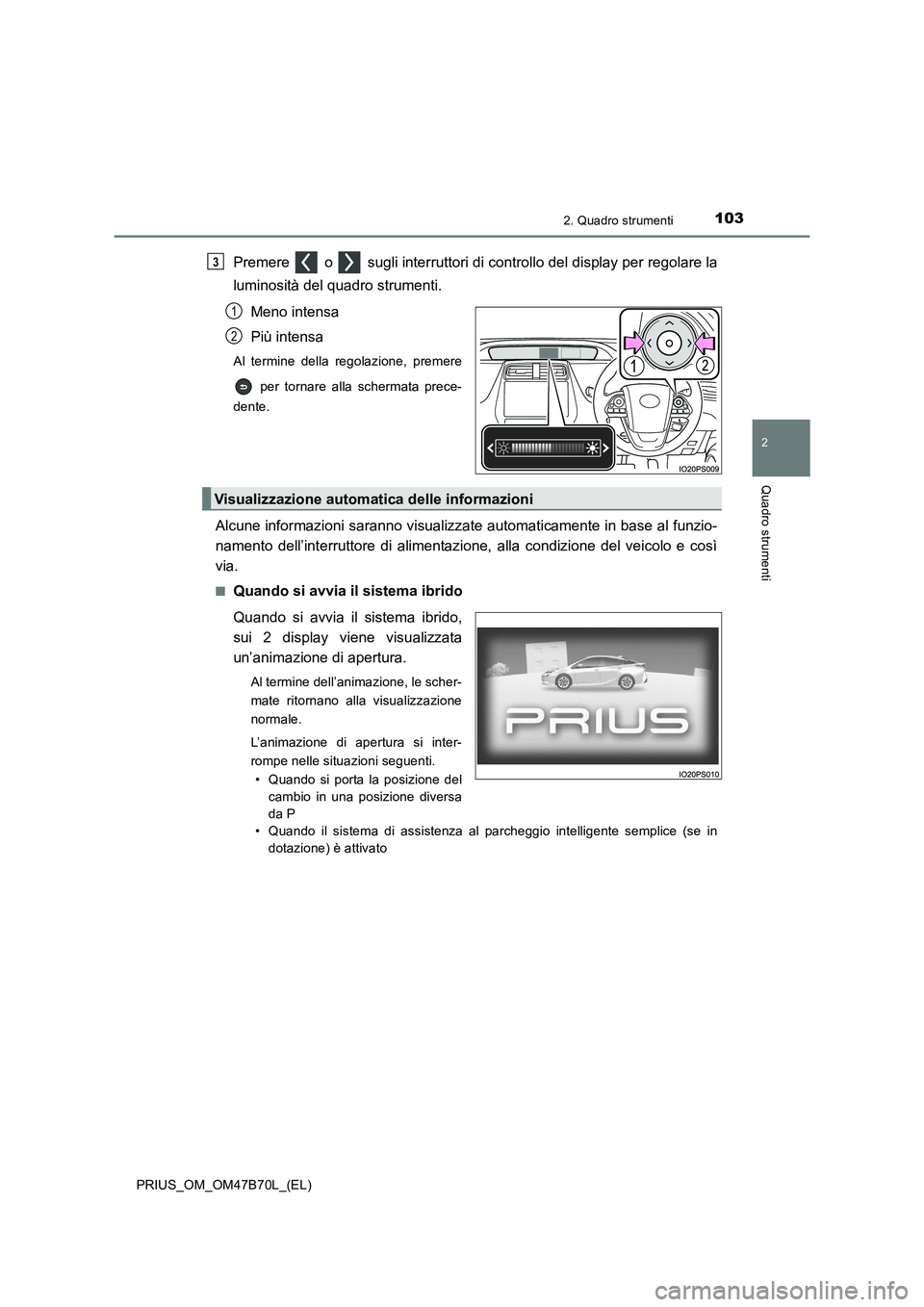

Premere o sugli interruttori di controllo del display per regolare la
luminosità del quadro strumenti.
Meno intensa
Più intensa
Al termine della regolazione, premere
per tornare alla schermata prece-
dente.
Alcune informazioni saranno visualizzate automaticamente in base al funzio-
namento dell’interruttore di alimentazione, alla condizione del veicolo e così
via.
■Quando si avvia il sistema ibrido
Quando si avvia il sistema ibrido,
sui 2 display viene visualizzata
un’animazione di apertura.
Al termine dell’animazione, le scher-
mate ritornano alla visualizzazione
normale.
L’animazione di apertura si inter-
rompe nelle situazioni seguenti. • Quando si porta la posizione del cambio in una posizione diversa
da P
• Quando il sistema di assistenza al parcheggio intelligente semplice (se in
dotazione) è attivato
3
1
2
Visualizzazione automatica delle informazioni

1042. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)■

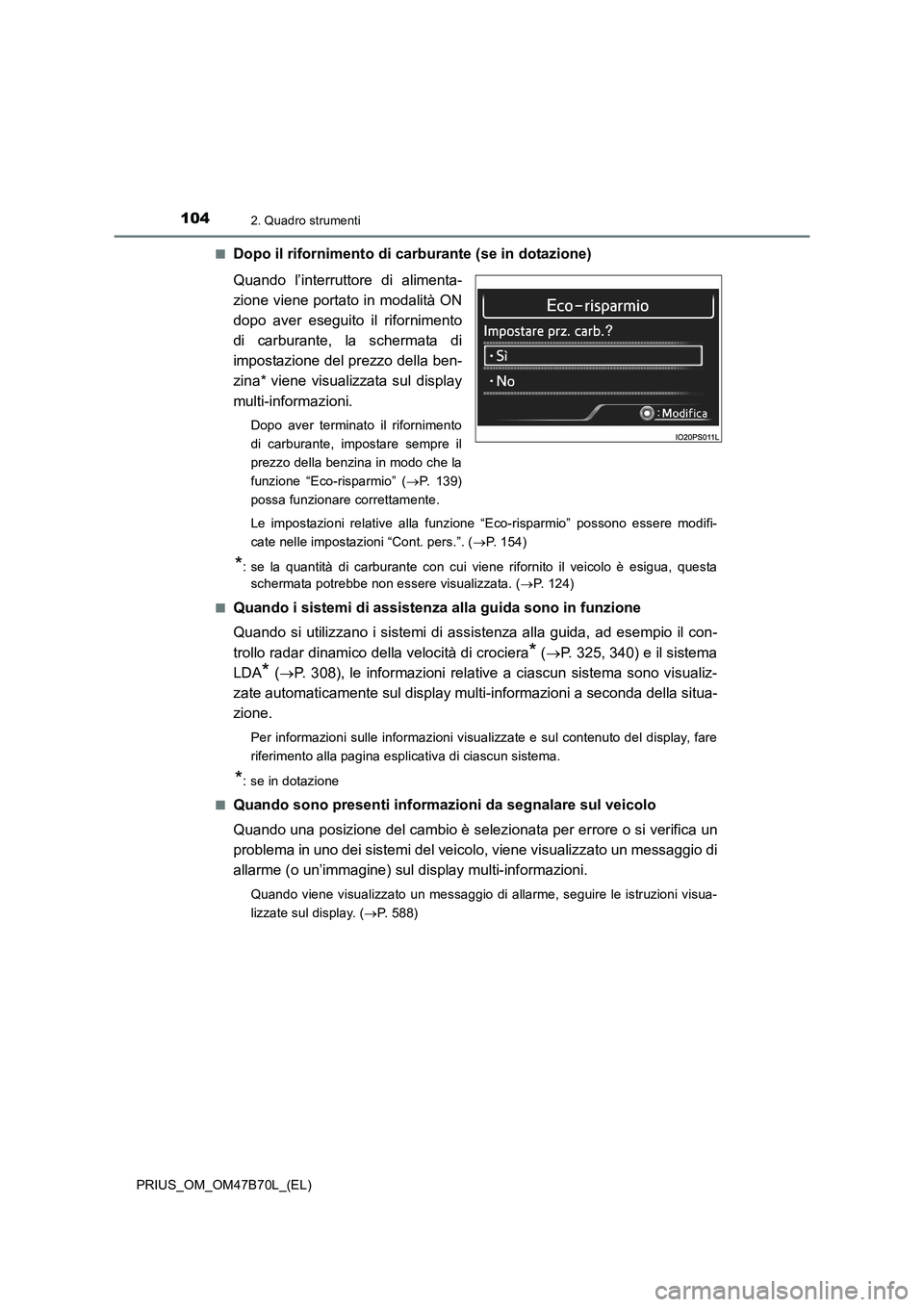

Dopo il rifornimento di carburante (se in dotazione)
Quando l’interruttore di alimenta-
zione viene portato in modalità ON
dopo aver eseguito il rifornimento
di carburante, la schermata di
impostazione del prezzo della ben-
zina* viene visualizzata sul display
multi-informazioni.
Dopo aver terminato il rifornimento
di carburante, impostare sempre il
prezzo della benzina in modo che la
funzione “Eco-risparmio” (
→P. 139)
possa funzionare correttamente.
Le impostazioni relative alla funzione “Eco-risparmio” possono essere modifi-
cate nelle impostazioni “Cont. pers.”. ( →P. 154)
*: se la quantità di carburante con cui viene rifornito il veicolo è esigua, questa
schermata potrebbe non essere visualizzata. ( →P. 124)
■
Quando i sistemi di assistenza alla guida sono in funzione
Quando si utilizzano i sistemi di assistenza alla guida, ad esempio il con-
trollo radar dinamico della velocità di crociera
* ( → P. 325, 340) e il sistema
LDA
* ( → P. 308), le informazioni relative a ciascun sistema sono visualiz-
zate automaticamente sul display multi-informazioni a seconda della situa-
zione.
Per informazioni sulle informazioni visualizzate e sul contenuto del display, fare
riferimento alla pagina esplicativa di ciascun sistema.
*: se in dotazione
■
Quando sono presenti informazioni da segnalare sul veicolo
Quando una posizione del cambio è selezionata per errore o si verifica un
problema in uno dei sistemi del veicolo, viene visualizzato un messaggio di
allarme (o un’immagine) sul display multi-informazioni.
Quando viene visualizzato un messaggio di allarme, seguire le istruzioni visua-
lizzate sul display. ( →P. 588)

1052. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)■

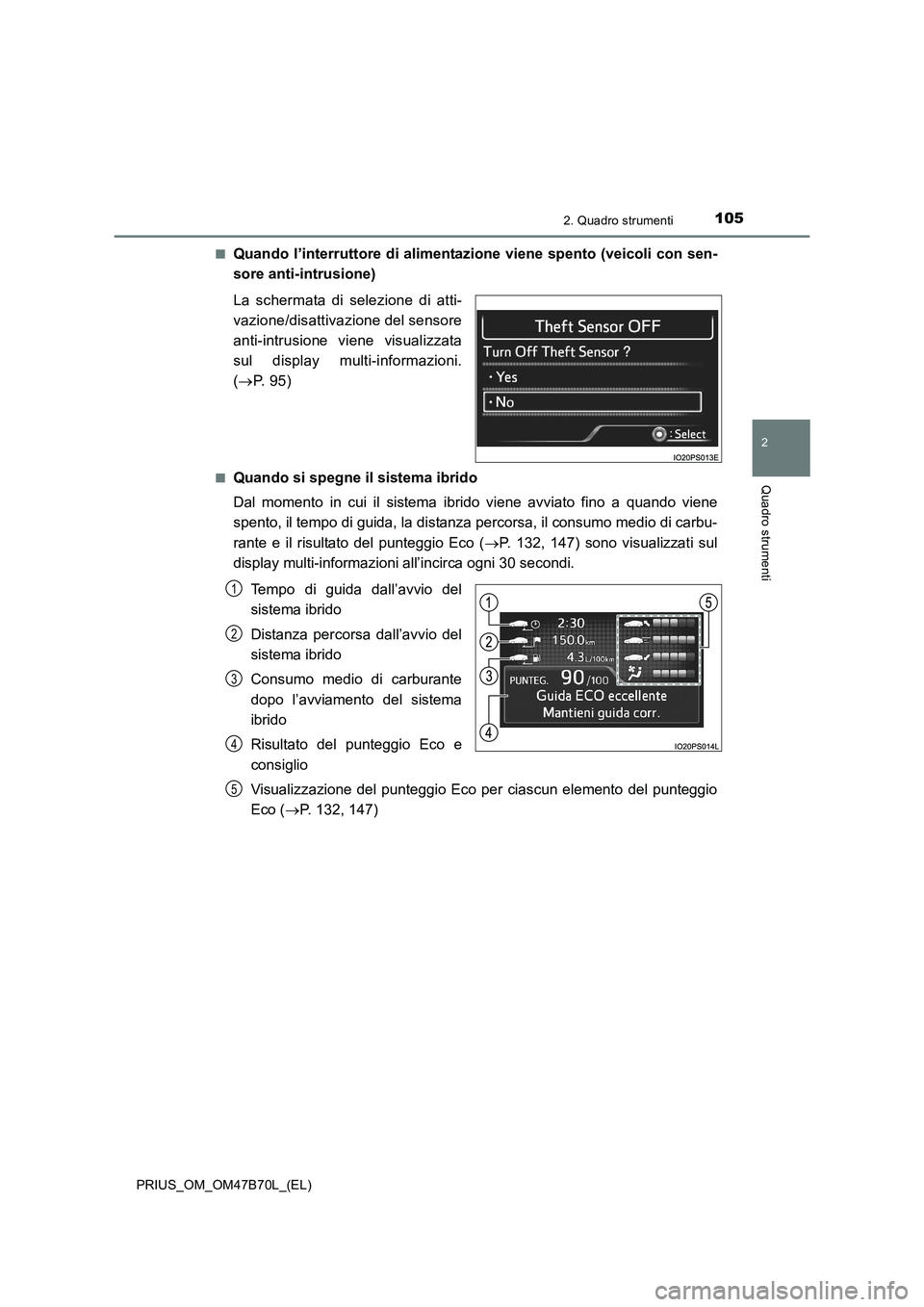

Quando l’interruttore di alimentazione viene spento (veicoli con sen-
sore anti-intrusione)
La schermata di selezione di atti-
vazione/disattivazione del sensore
anti-intrusione viene visualizzata
sul display multi-informazioni.
(
→ P. 95)
■Quando si spegne il sistema ibrido
Dal momento in cui il sistema ibrido viene avviato fino a quando viene
spento, il tempo di guida, la distanza percorsa, il consumo medio di carbu-
rante e il risultato del punteggio Eco ( →P. 132, 147) sono visualizzati sul
display multi-informazioni all’incirca ogni 30 secondi.
Tempo di guida dall’avvio del
sistema ibrido
Distanza percorsa dall’avvio del
sistema ibrido
Consumo medio di carburante
dopo l’avviamento del sistema
ibrido
Risultato del punteggio Eco e
consiglio
Visualizzazione del punteggio Eco per ciascun elemento del punteggio
Eco ( →P. 132, 147)
1
2
3
4
5

1062. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

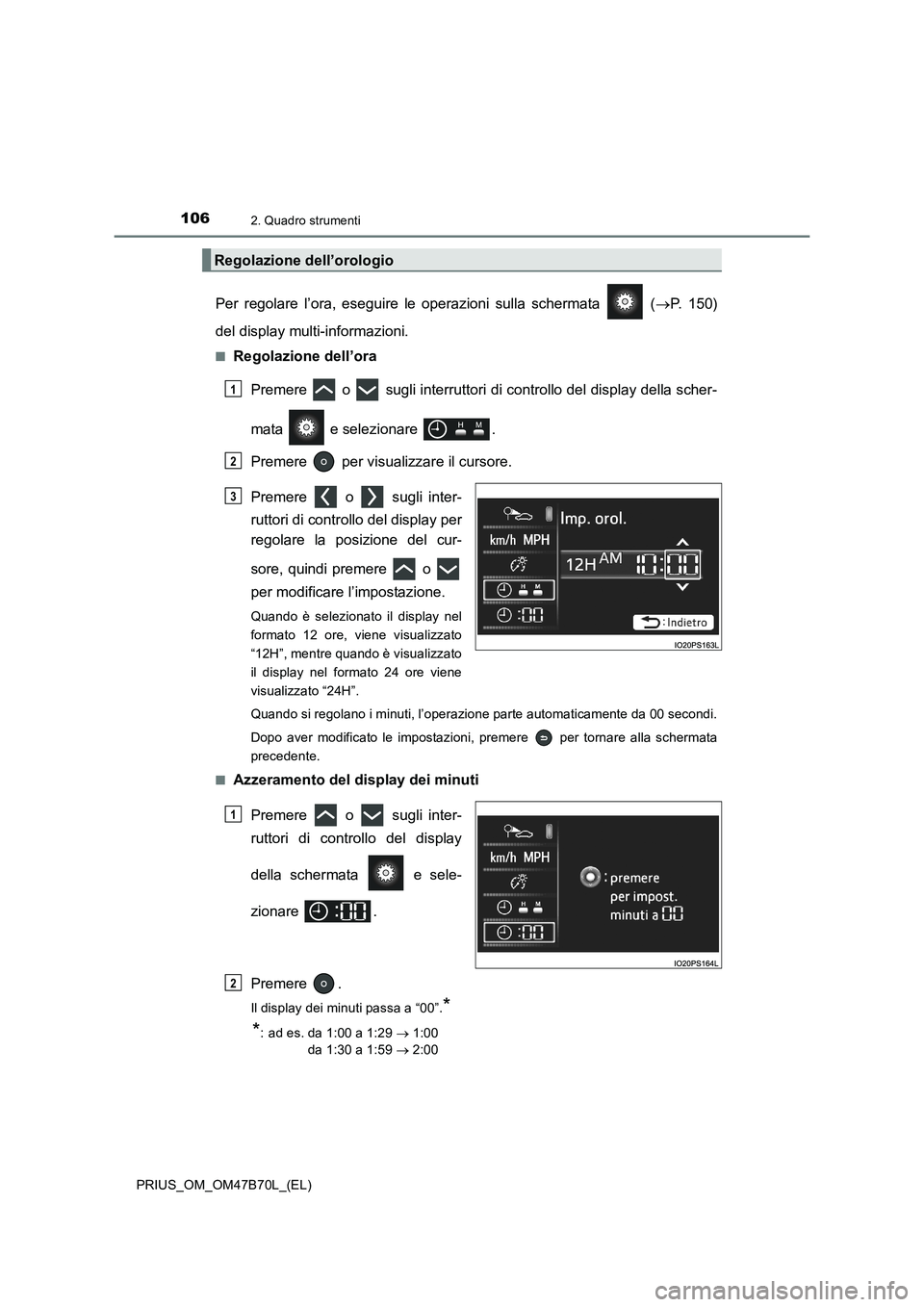

Per regolare l’ora, eseguire le operazioni sulla schermata (→P. 150)
del display multi-informazioni.
■Regolazione dell’ora
Premere o sugli interruttori di controllo del display della scher-
mata e selezionare .
Premere per visualizzare il cursore.
Premere o sugli inter-
ruttori di controllo del display per
regolare la posizione del cur-
sore, quindi premere o
per modificare l’impostazione.
Quando è selezionato il display nel
formato 12 ore, viene visualizzato
“12H”, mentre quando è visualizzato
il display nel formato 24 ore viene
visualizzato “24H”.
Quando si regolano i minuti, l’operazione parte automaticamente da 00 secondi.
Dopo aver modificato le impostazioni, premere per tornare alla schermata
precedente.
■
Azzeramento del display dei minuti
Premere o sugli inter-
ruttori di controllo del display
della schermata e sele-
zionare .
Premere .
Il display dei minuti passa a “00”.*
*
: ad es. da 1:00 a 1:29 → 1:00
da 1:30 a 1:59 → 2:00
Regolazione dell’orologio
1
2
3
1
2

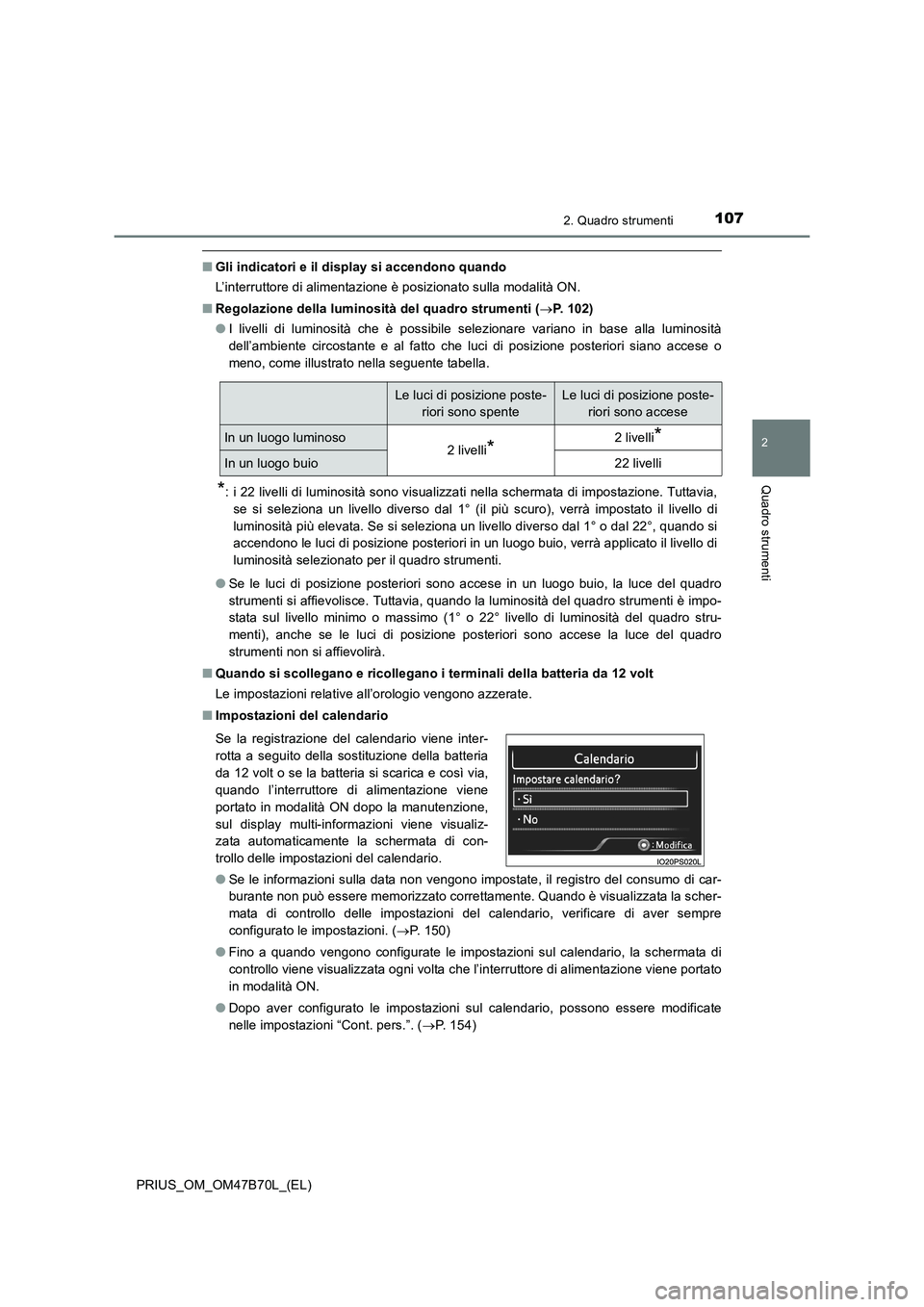

1072. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
■Gli indicatori e il display si accendono quando
L’interruttore di alimentazione è posizionato sulla modalità ON.
■ Regolazione della luminosità del quadro strumenti ( →P. 102)
● I livelli di luminosità che è possibile selezionare variano in base alla luminosità
dell’ambiente circostante e al fatto che luci di posizione posteriori siano accese o
meno, come illustrato nella seguente tabella.
*: i 22 livelli di luminosità sono visualizzati nella schermata di impostazione. Tuttavia,
se si seleziona un livello diverso dal 1° (il più scuro), verrà impostato il livello di
luminosità più elevata. Se si seleziona un livello diverso dal 1° o dal 22°, quando si
accendono le luci di posizione posteriori in un luogo buio, verrà applicato il livello di
luminosità selezionato per il quadro strumenti.
● Se le luci di posizione posteriori sono accese in un luogo buio, la luce del quadro
strumenti si affievolisce. Tuttavia, quando la luminosità del quadro strumenti è impo-
stata sul livello minimo o massimo (1° o 22° livello di luminosità del quadro stru-
menti), anche se le luci di posizione posteriori sono accese la luce del quadro
strumenti non si affievolirà.
■ Quando si scollegano e ricollegano i terminali della batteria da 12 volt
Le impostazioni relative all’orologio vengono azzerate.
■ Impostazioni del calendario
●Se le informazioni sulla data non vengono impostate, il registro del consumo di car-
burante non può essere memorizzato correttamente. Quando è visualizzata la scher-
mata di controllo delle impostazioni del calendario, verificare di aver sempre
configurato le impostazioni. ( →P. 150)
● Fino a quando vengono configurate le impostazioni sul calendario, la schermata di
controllo viene visualizzata ogni volta che l’interruttore di alimentazione viene portato
in modalità ON.
● Dopo aver configurato le impostazioni sul calendario, possono essere modificate
nelle impostazioni “Cont. pers.”. ( →P. 154)
Le luci di posizione poste-
riori sono spenteLe luci di posizione poste-riori sono accese
In un luogo luminoso2 livelli*2 livelli*
In un luogo buio22 livelli
Se la registrazione del calendario viene inter-
rotta a seguito della sostituzione della batteria
da 12 volt o se la batteria si scarica e così via,
quando l’interruttore di alimentazione viene
portato in modalità ON dopo la manutenzione,
sul display multi-informazioni viene visualiz-
zata automaticamente la schermata di con-
trollo delle impostazioni del calendario.

1082. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)■

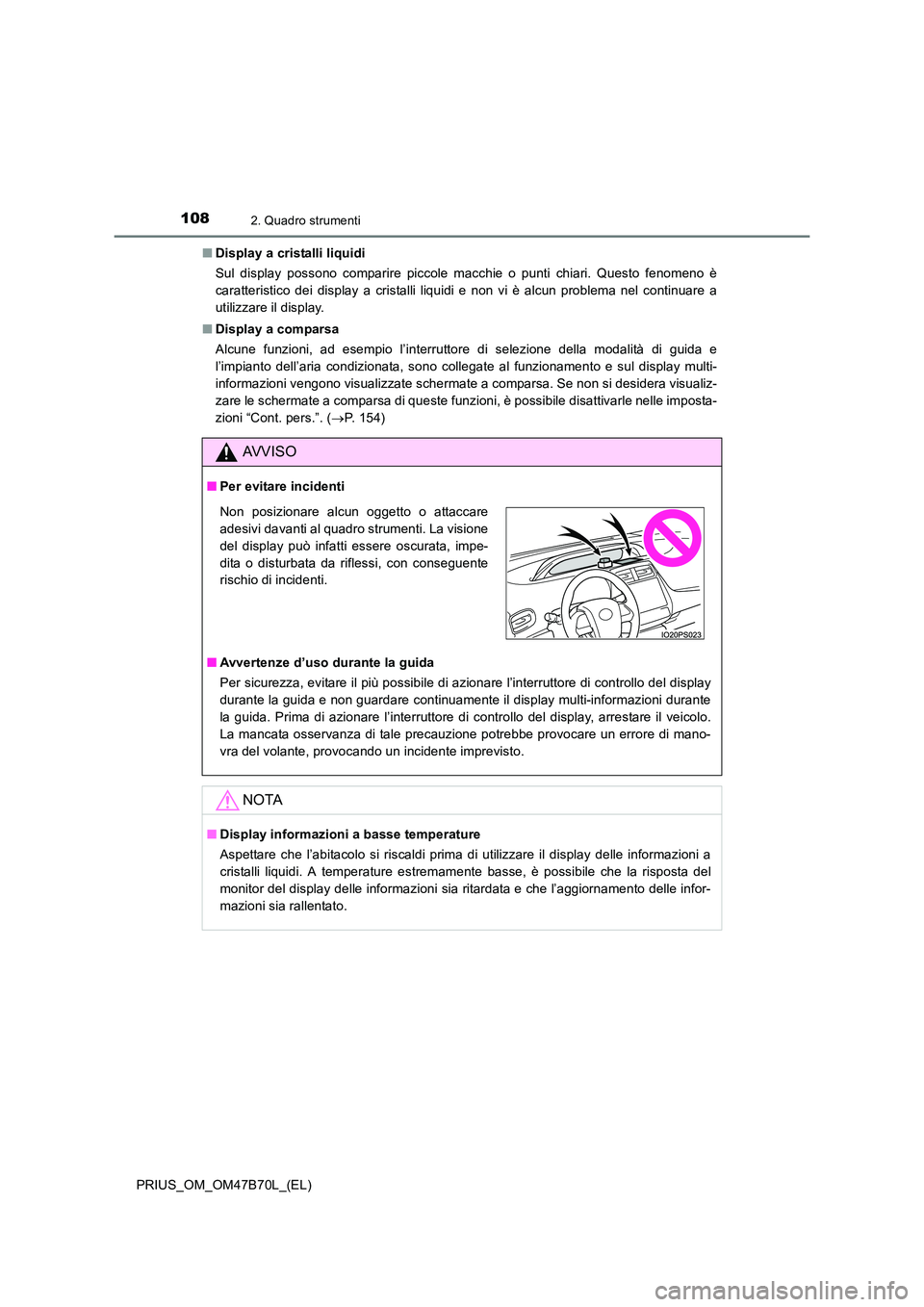

Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare a
utilizzare il display.
■ Display a comparsa
Alcune funzioni, ad esempio l’interruttore di selezione della modalità di guida e
l’impianto dell’aria condizionata, sono collegate al funzionamento e sul display multi-
informazioni vengono visualizzate schermate a comparsa. Se non si desidera visualiz-
zare le schermate a comparsa di queste funzioni, è possibile disattivarle nelle imposta-
zioni “Cont. pers.”. ( →P. 154)
AVVISO
■ Per evitare incidenti
■ Avvertenze d’uso durante la guida
Per sicurezza, evitare il più possibile di azionare l’interruttore di controllo del display
durante la guida e non guardare continuamente il display multi-informazioni durante
la guida. Prima di azionare l’interruttore di controllo del display, arrestare il veicolo.
La mancata osservanza di tale precauzione potrebbe provocare un errore di mano-
vra del volante, provocando un incidente imprevisto.
NOTA
■Display informazioni a basse temperature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display delle informazioni a
cristalli liquidi. A temperature estremamente basse, è possibile che la risposta del
monitor del display delle informazioni sia ritardata e che l’aggiornamento delle infor-
mazioni sia rallentato.
Non posizionare alcun oggetto o attaccare
adesivi davanti al quadro strumenti. La visione
del display può infatti essere oscurata, impe-
dita o disturbata da riflessi, con conseguente
rischio di incidenti.

109
2
2. Quadro strumenti
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

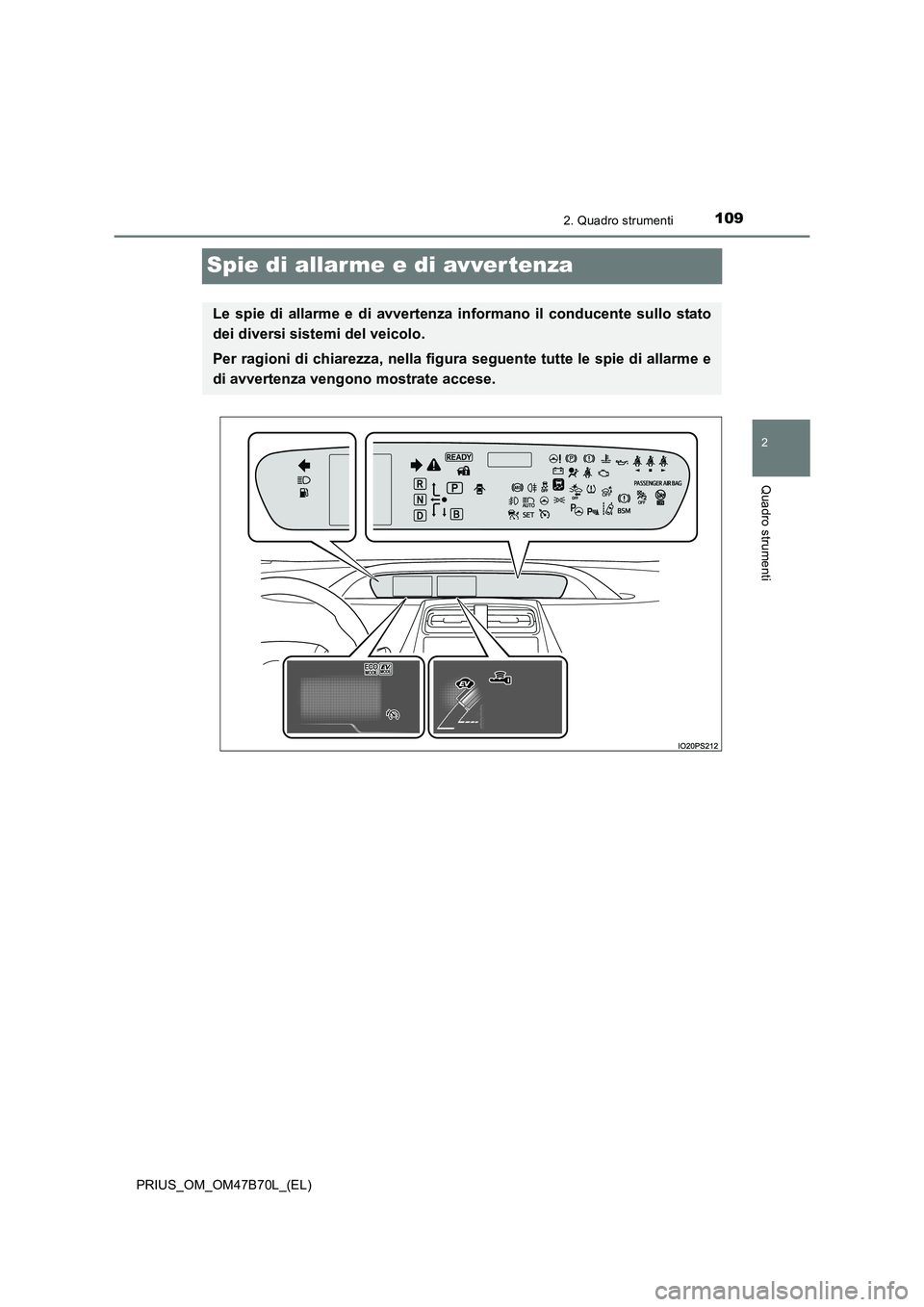

Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza informano il conducente sullo stato
dei diversi sistemi del veicolo.
Per ragioni di chiarezza, nella figura seguente tutte le spie di allarme e
di avvertenza vengono mostrate accese.

1102. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
Le spie di allarme informano il conducente di eventuali anomalie dei sistemi
del veicolo.
Spie di allarme
Sp i e d i a l la rm ePagine
*1Spia di allarme impianto frenante (rossa) P. 579
*1Spia di allarme impianto frenante (gialla) P. 579
*1Spia di allarme impianto di ricarica P. 579
*1Spia di allarme pressione olio motore insufficiente P. 580
*1Spia di anomalia P. 580
*1Spia di allarme SRS P. 580
*1Spia di allarme “ABS” P. 580
*1Spia di allarme del servosterzo elettrico
(rossa/gialla)P. 5 8 0
*1, 2Spia di allarme PCS (se in dotazione) P. 581
*1Spia di slittamento P. 581
*1Spia di allarme per temperatura refrigerante alta P. 582
*1, 2Spia ICS OFF (se in dotazione) P. 582
Spia di allarme porta aperta P. 582
Spia di allarme livello carburante insufficiente P. 582
