TOYOTA PRIUS 2017 Manuale duso (in Italian)

1112. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

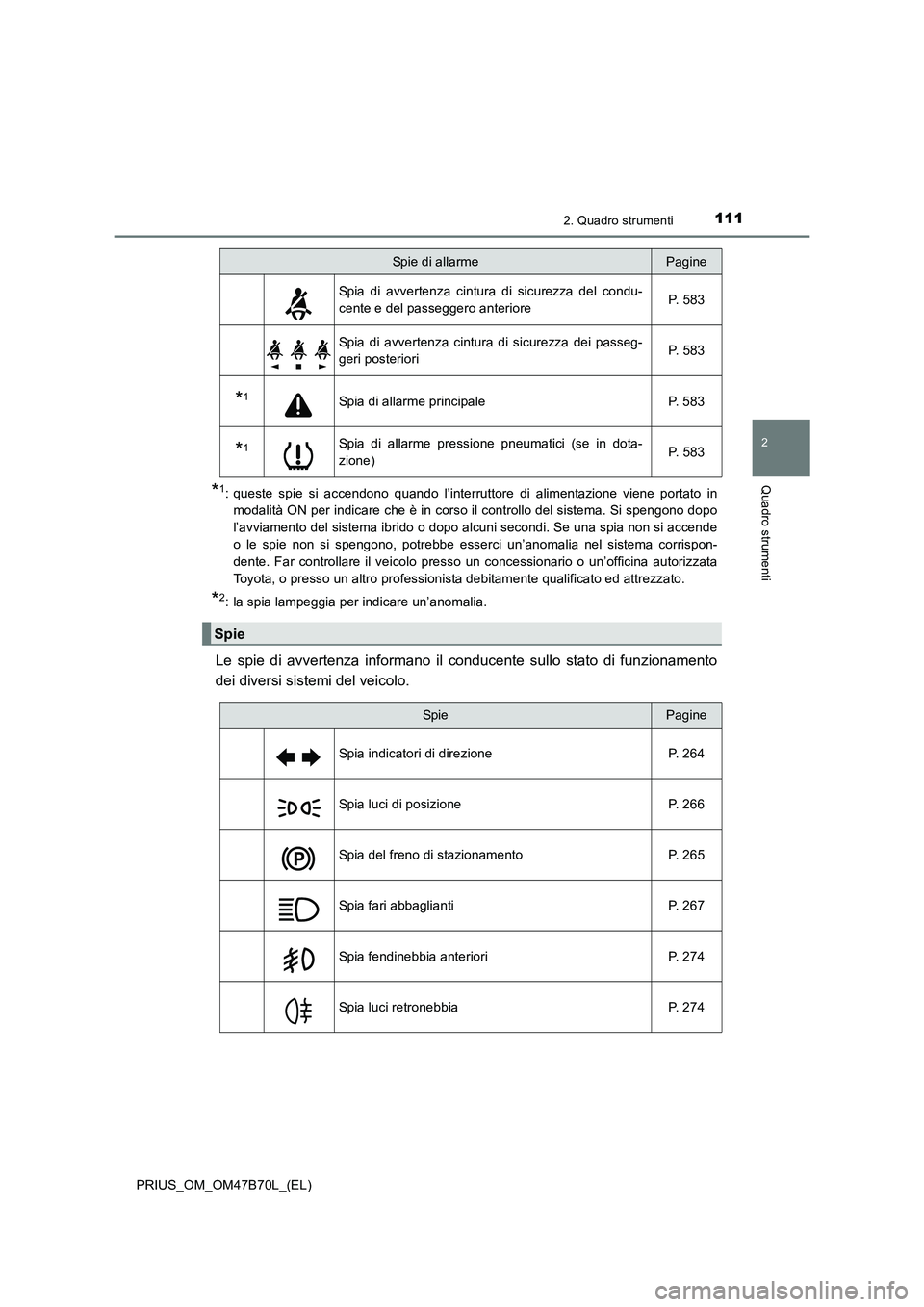

*1: queste spie si accendono quando l’interruttore di alimentazione viene portato inmodalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo alcuni secondi. Se una spia non si accende
o le spie non si spengono, potrebbe esserci un’anomalia nel sistema corrispon-
dente. Far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare un’anomalia.
Le spie di avvertenza informano il conducente sullo stato di funzionamento
dei diversi sistemi del veicolo.
Spia di avvertenza cintura di sicurezza del condu-
cente e del passeggero anteriore P. 5 8 3
Spia di avvertenza cintura di sicurezza dei passeg-
geri posterioriP. 5 8 3
*1Spia di allarme principale P. 583
*1Spia di allarme pressione pneumatici (se in dota-
zione)P. 5 8 3
Spie
Sp i e d i a l la rm ePagine
SpiePagine
Spia indicatori di direzione P. 264
Spia luci di posizione P. 266
Spia del freno di stazionamento P. 265
Spia fari abbaglianti P. 267
Spia fendinebbia anteriori P. 274
Spia luci retronebbia P. 274

1122. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
Spia immobilizzatore attivato P. 86, 92
Sp ia “REA DY” P. 2 50
Indicatori di posizione del cambio P. 258
*1, 2Spia di slittamento P. 440
*1, 3Spia VSC OFF P. 441
Spia del controllo velocità di crocieraP. 335,
349, 354
Spia del controllo radar dinamico della velocità di
crociera (se in dotazione) P. 325,
340
Spia “SET” del controllo velocità di crociera P. 325,
340, 354
*1, 3Spia di allarme PCS (se in dotazione) P. 298
Spia LDA (se in dotazione) P. 313
Spia di controllo dello sterzo (se in dotazione) P. 314
*1Spia abbaglianti automatici (se in dotazione) P. 270
Spia “BSM” (se in dotazione) P. 363
Spia del sensore di assistenza al parcheggio Toyota
(se in dotazione) P. 3 7 8
*1, 3Spia ICS OFF (se in dotazione) P. 392
SpiePagine

1132. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

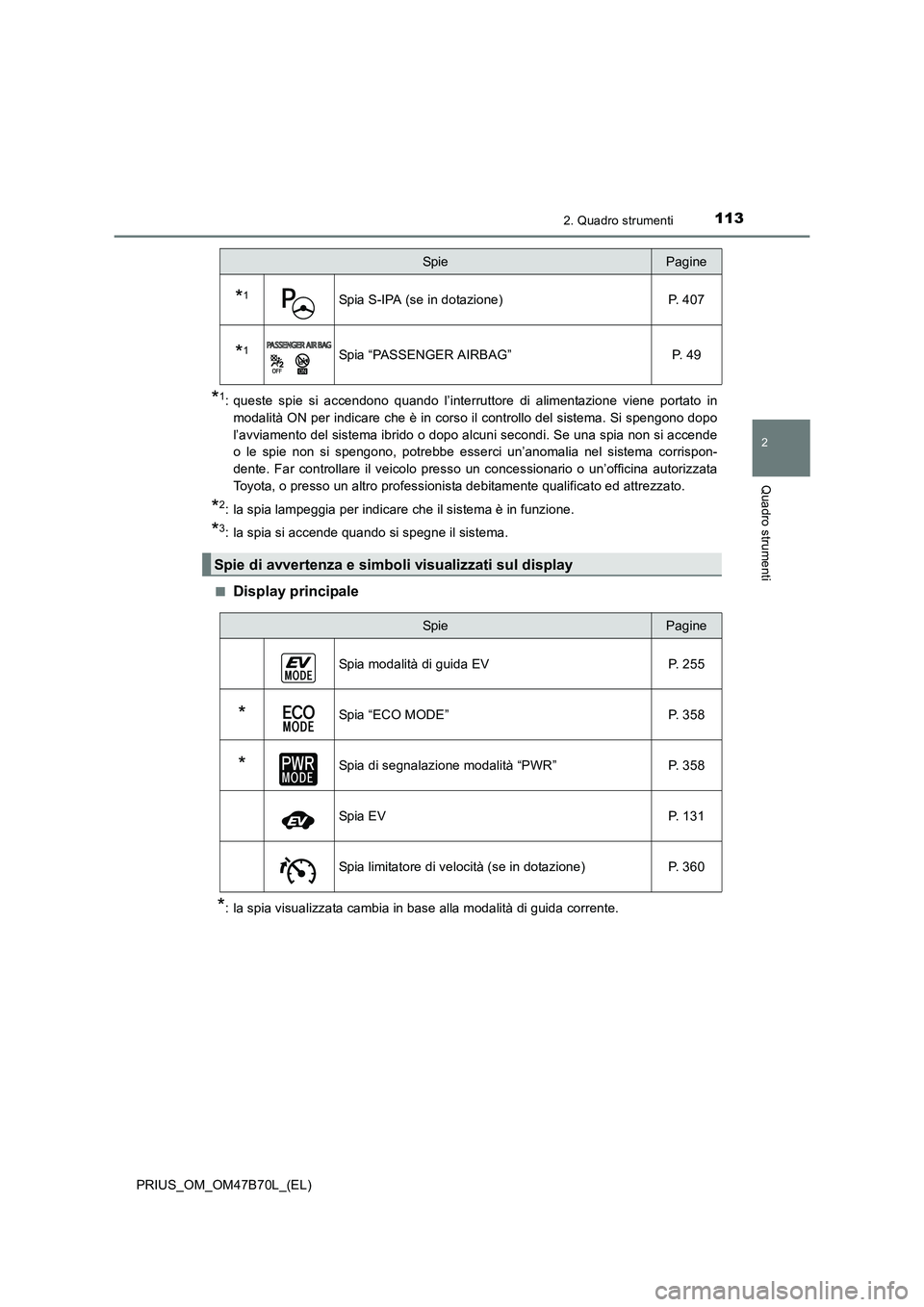

*1: queste spie si accendono quando l’interruttore di alimentazione viene portato inmodalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo alcuni secondi. Se una spia non si accende
o le spie non si spengono, potrebbe esserci un’anomalia nel sistema corrispon-
dente. Far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
■
Display principale
*: la spia visualizzata cambia in base alla modalità di guida corrente.
*1Spia S-IPA (se in dotazione) P. 407
*1Spia “PASSENGER AIRBAG” P. 49
Spie di avvertenza e simboli visualizzati sul display
SpiePagine
SpiePagine
Spia modalità di guida EV P. 255
*Spia “ECO MODE” P. 358
*Spia di segnalazione modalità “PWR” P. 358
Sp ia E V P. 1 31
Spia limitatore di velocità (se in dotazione) P. 360

1142. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)■

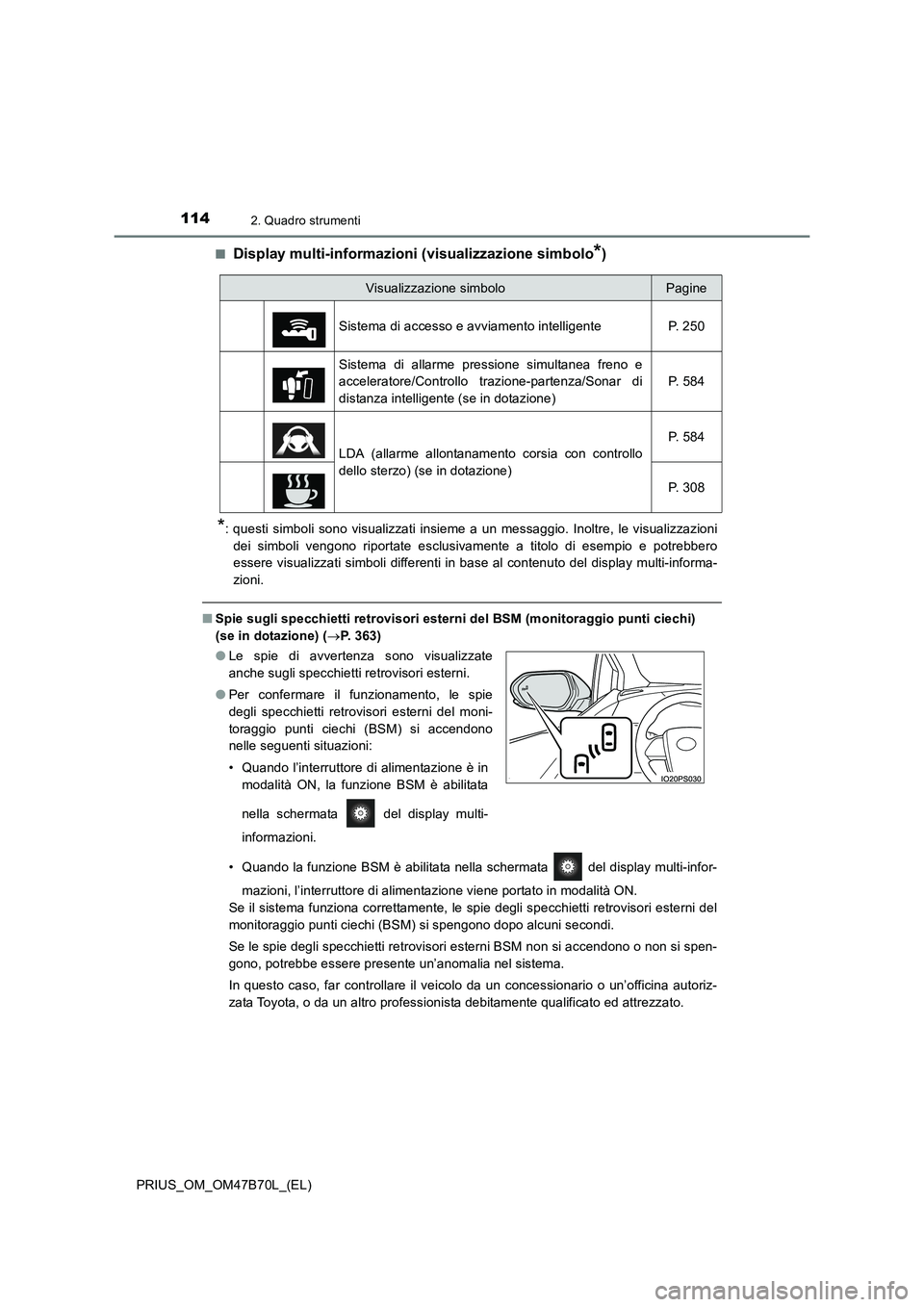

Display multi-informazioni (visualizzazione simbolo*)
*: questi simboli sono visualizzati insieme a un messaggio. Inoltre, le visualizzazioni
dei simboli vengono riportate esclusivamente a titolo di esempio e potrebbero
essere visualizzati simboli differenti in base al contenuto del display multi-informa-
zioni.
■ Spie sugli specchietti retrovisori esterni del BSM (monitoraggio punti ciechi)
(se in dotazione) ( →P. 363)
• Quando la funzione BSM è abilitata nella schermata del display multi-infor- mazioni, l’interruttore di alimentazione viene portato in modalità ON.
Se il sistema funziona correttamente, le spie degli specchietti retrovisori esterni del
monitoraggio punti ciechi (BSM) si spengono dopo alcuni secondi.
Se le spie degli specchietti retrovisori esterni BSM non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia nel sistema.
In questo caso, far controllare il veicolo da un concessionario o un’officina autoriz-
zata Toyota, o da un altro professionista debitamente qualificato ed attrezzato.
Visualizzazione simboloPagine
Sistema di accesso e avviamento intelligente P. 250
Sistema di allarme pressione simultanea freno e
acceleratore/Controllo trazione-partenza/Sonar di
distanza intelligente (se in dotazione) P. 5 8 4
LDA (allarme allontanamento corsia con controllo
dello sterzo) (se in dotazione)P. 5 8 4
P. 3 0 8
●
Le spie di avvertenza sono visualizzate
anche sugli specchietti retrovisori esterni.
● Per confermare il funzionamento, le spie
degli specchietti retrovisori esterni del moni-
toraggio punti ciechi (BSM) si accendono
nelle seguenti situazioni:
• Quando l’interruttore di alimentazione è in
modalità ON, la funzione BSM è abilitata
nella schermata del display multi-
informazioni.

1152. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

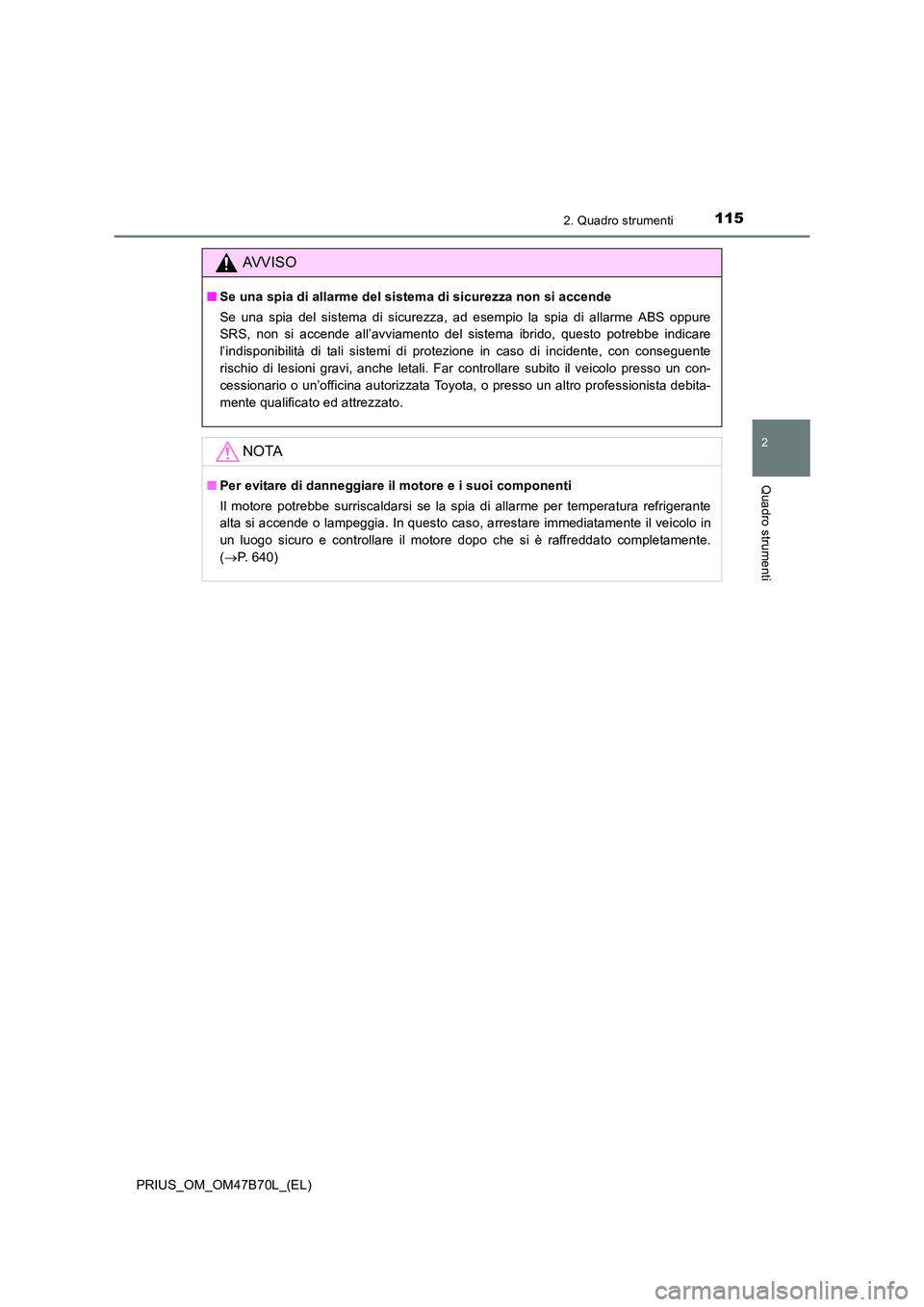

AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS oppure
SRS, non si accende all’avviamento del sistema ibrido, questo potrebbe indicare
l’indisponibilità di tali sistemi di protezione in caso di incidente, con conseguente
rischio di lesioni gravi, anche letali. Far controllare subito il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un altro professionista debita-
mente qualificato ed attrezzato.
NOTA
■Per evitare di danneggiare il motore e i suoi componenti
Il motore potrebbe surriscaldarsi se la spia di allarme per temperatura refrigerante
alta si accende o lampeggia. In questo caso, arrestare immediatamente il veicolo in
un luogo sicuro e controllare il motore dopo che si è raffreddato completamente.
(→ P. 640)

1162. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

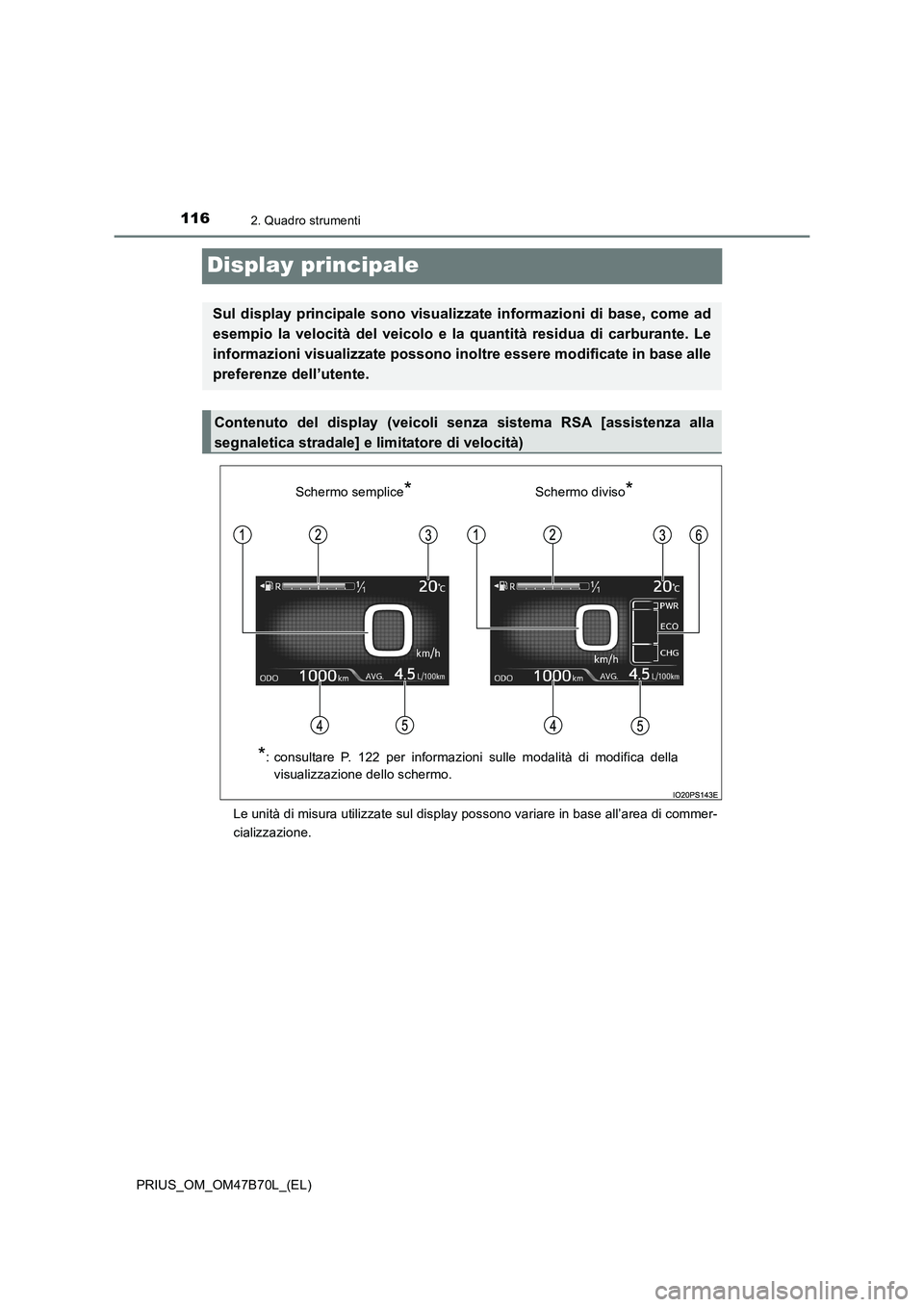

Display principale
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Sul display principale sono visualizzate informazioni di base, come ad
esempio la velocità del veicolo e la quantità residua di carburante. Le
informazioni visualizzate possono inoltre essere modificate in base alle
preferenze dell’utente.
Contenuto del display (veicoli sen za sistema RSA [assistenza alla
segnaletica stradale] e limitatore di velocità)
Schermo semplice*Schermo diviso*
*
: consultare P. 122 per informazioni sulle modalità di modifica della visualizzazione dello schermo.

1172. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

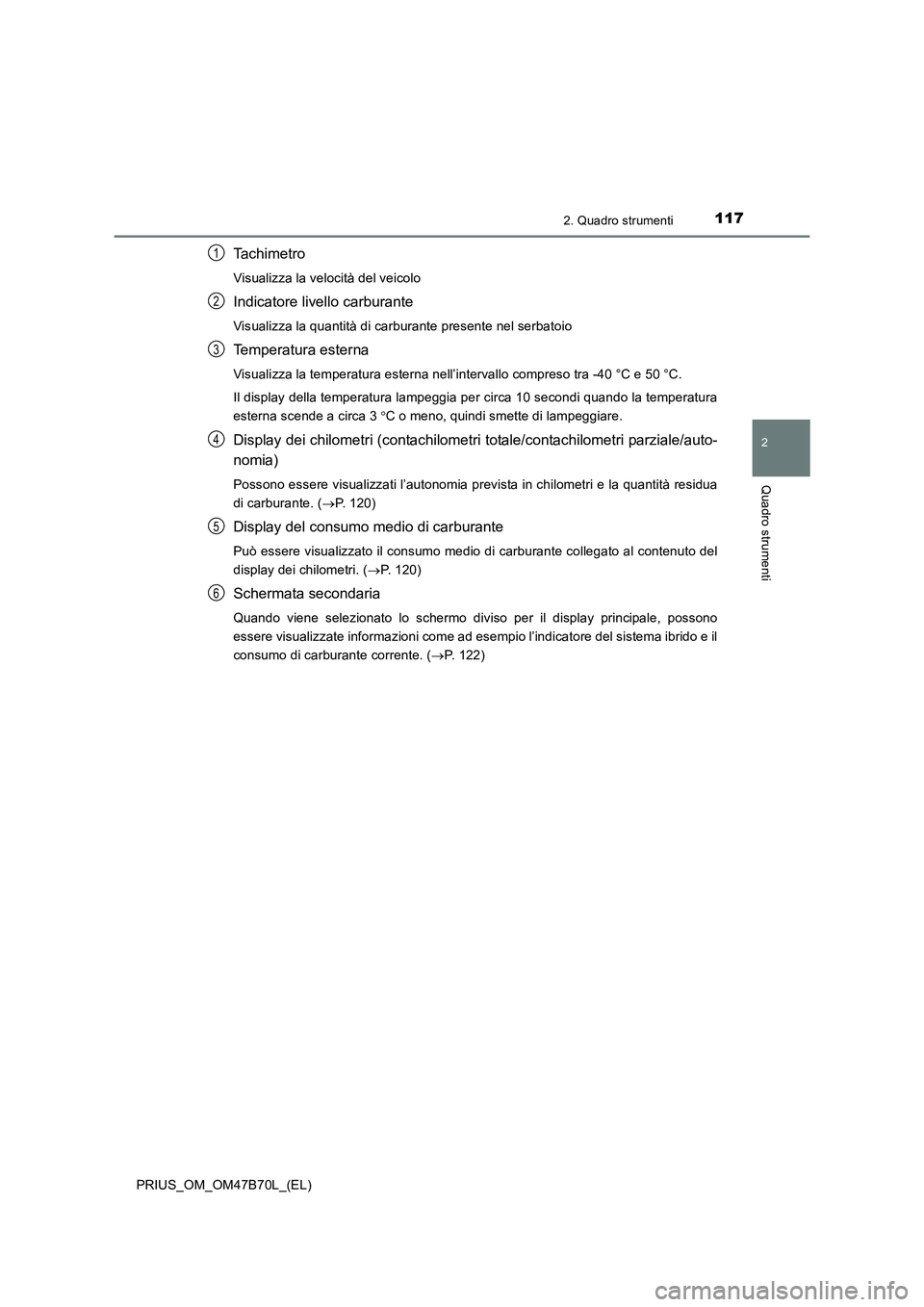

Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Temperatura esterna
Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
Il display della temperatura lampeggia per circa 10 secondi quando la temperatura
esterna scende a circa 3 °C o meno, quindi smette di lampeggiare.
Display dei chilometri (contachilometri totale/contachilometri parziale/auto-
nomia)
Possono essere visualizzati l’autonomia prevista in chilometri e la quantità residua
di carburante. ( →P. 120)
Display del consumo medio di carburante
Può essere visualizzato il consumo medio di carburante collegato al contenuto del
display dei chilometri. ( →P. 120)
Schermata secondaria
Quando viene selezionato lo schermo diviso per il display principale, possono
essere visualizzate informazioni come ad esempio l’indicatore del sistema ibrido e il
consumo di carburante corrente. ( →P. 122)
1
2
3
4
5
6

1182. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.

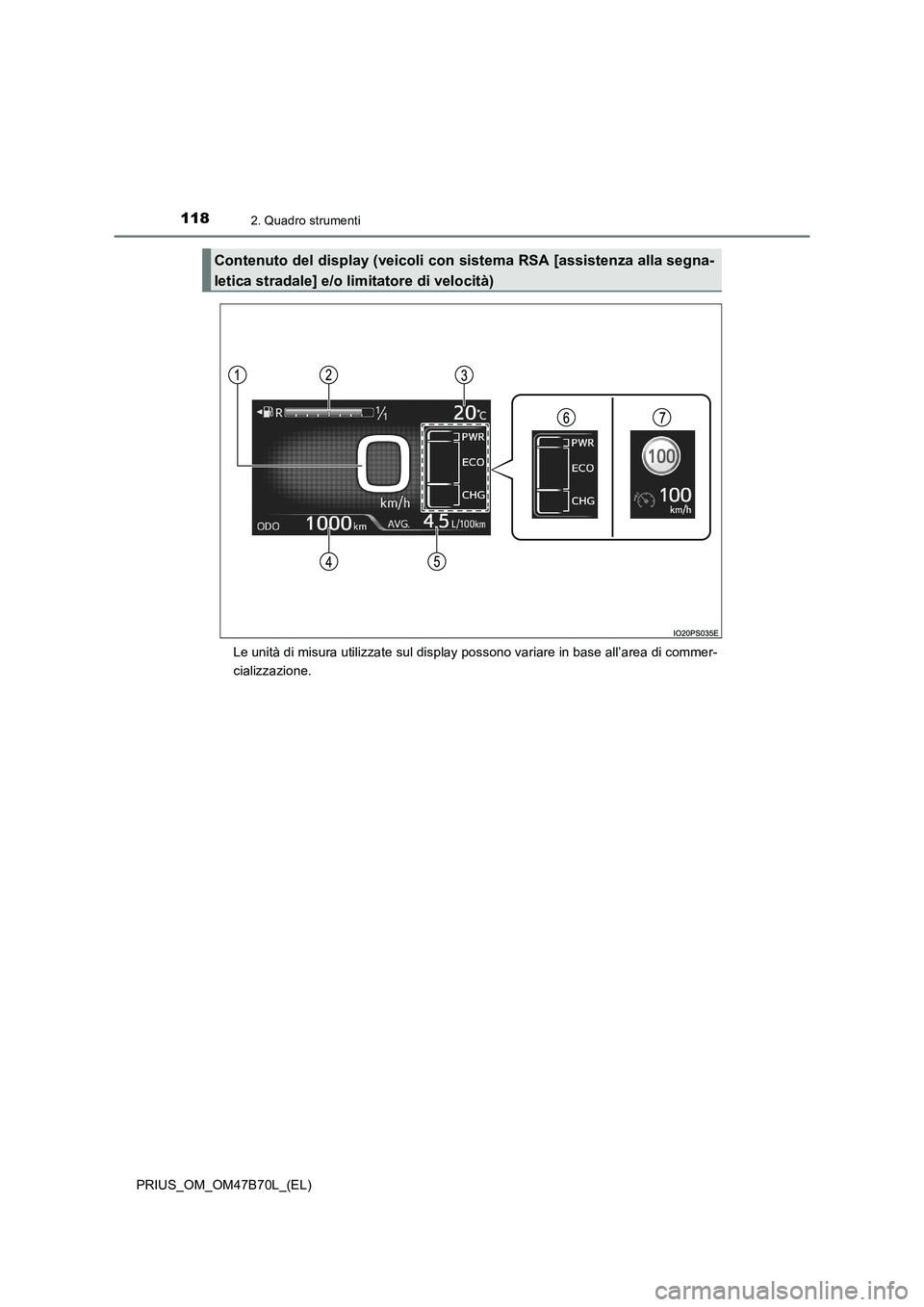

Contenuto del display (veicoli con
sistema RSA [assistenza alla segna-
letica stradale] e/o limitatore di velocità)

1192. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

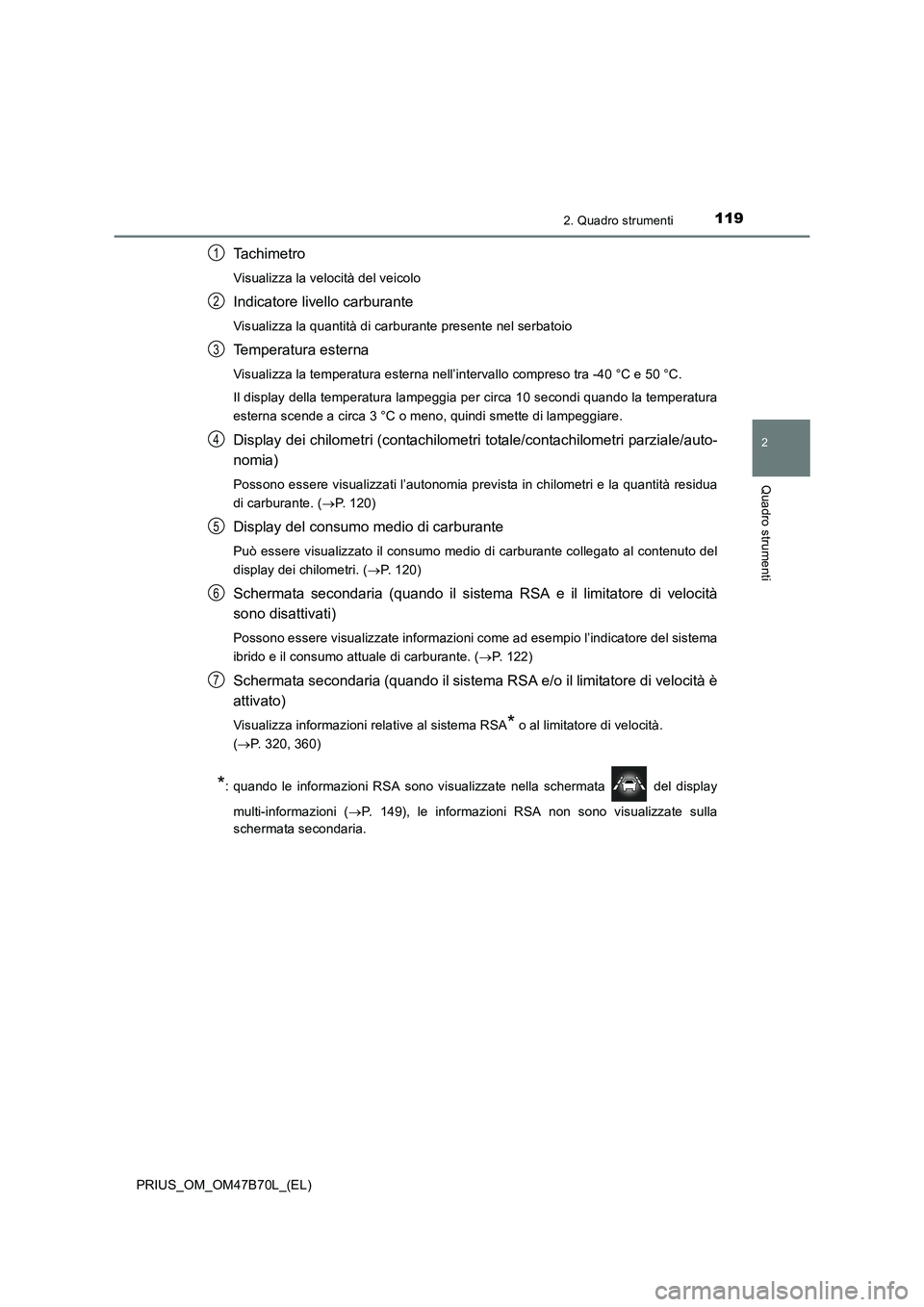

Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Temperatura esterna
Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
Il display della temperatura lampeggia per circa 10 secondi quando la temperatura
esterna scende a circa 3 °C o meno, quindi smette di lampeggiare.
Display dei chilometri (contachilometri totale/contachilometri parziale/auto-
nomia)
Possono essere visualizzati l’autonomia prevista in chilometri e la quantità residua
di carburante. (→P. 120)
Display del consumo medio di carburante
Può essere visualizzato il consumo medio di carburante collegato al contenuto del
display dei chilometri. ( →P. 120)
Schermata secondaria (quando il sistema RSA e il limitatore di velocità
sono disattivati)
Possono essere visualizzate informazioni come ad esempio l’indicatore del sistema
ibrido e il consumo attuale di carburante. ( →P. 122)
Schermata secondaria (quando il sistema RS A e/o il limitatore di velocità è
attivato)
Visualizza informazioni relative al sistema RSA* o al limitatore di velocità.
( → P. 320, 360)
*: quando le informazioni RSA sono visualizzate nella schermata del display
multi-informazioni ( →P. 149), le informazioni RSA non sono visualizzate sulla
schermata secondaria.
1
2
3
4
5
6
7

1202. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)

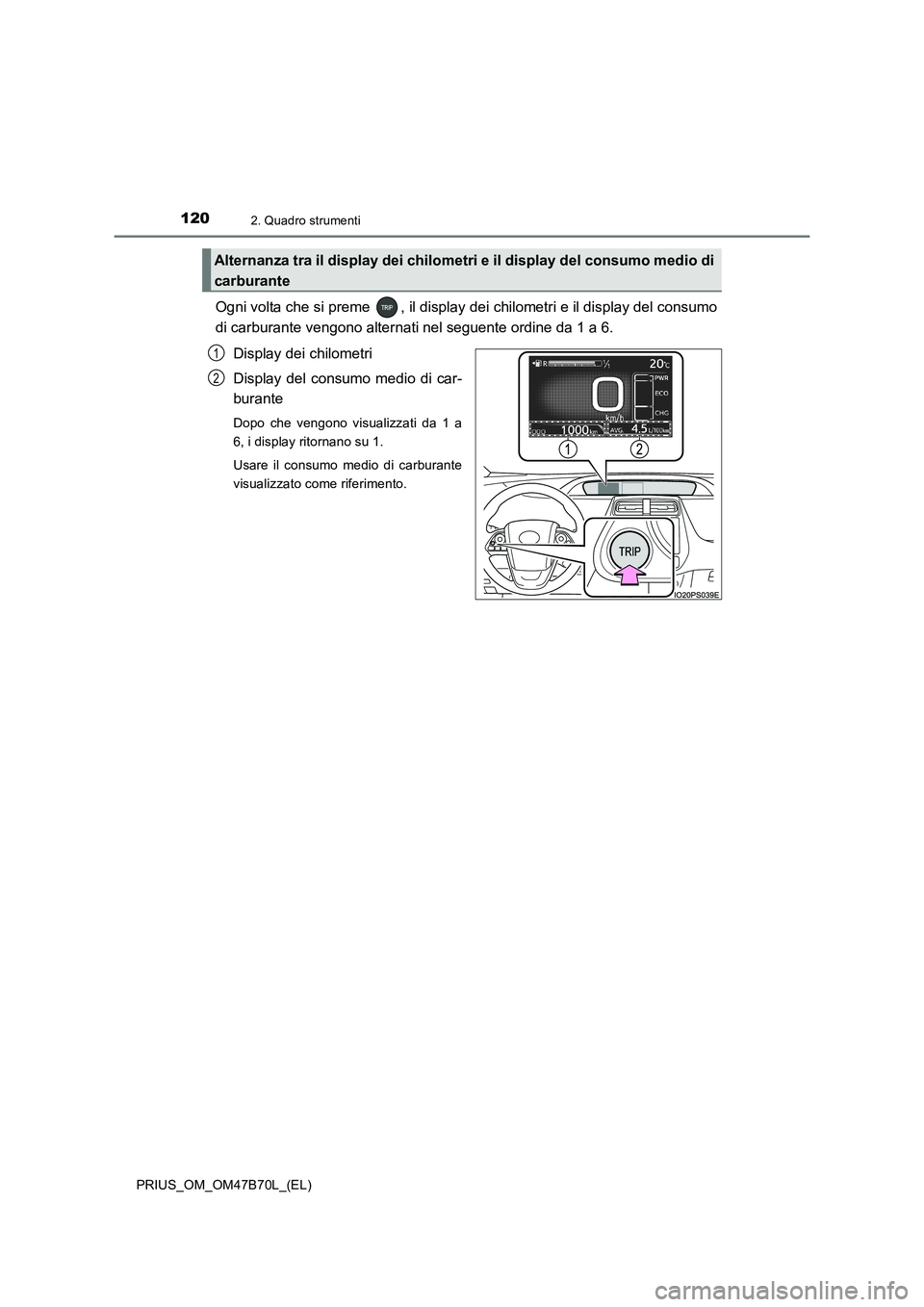

Ogni volta che si preme , il display dei chilometri e il display del consumo
di carburante vengono alternati nel seguente ordine da 1 a 6.Display dei chilometri
Display del consumo medio di car-
burante
Dopo che vengono visualizzati da 1 a
6, i display ritornano su 1.
Usare il consumo medio di carburante
visualizzato come riferimento.
Alternanza tra il display dei chilometri e il display del consumo medio di
carburante
1
2
