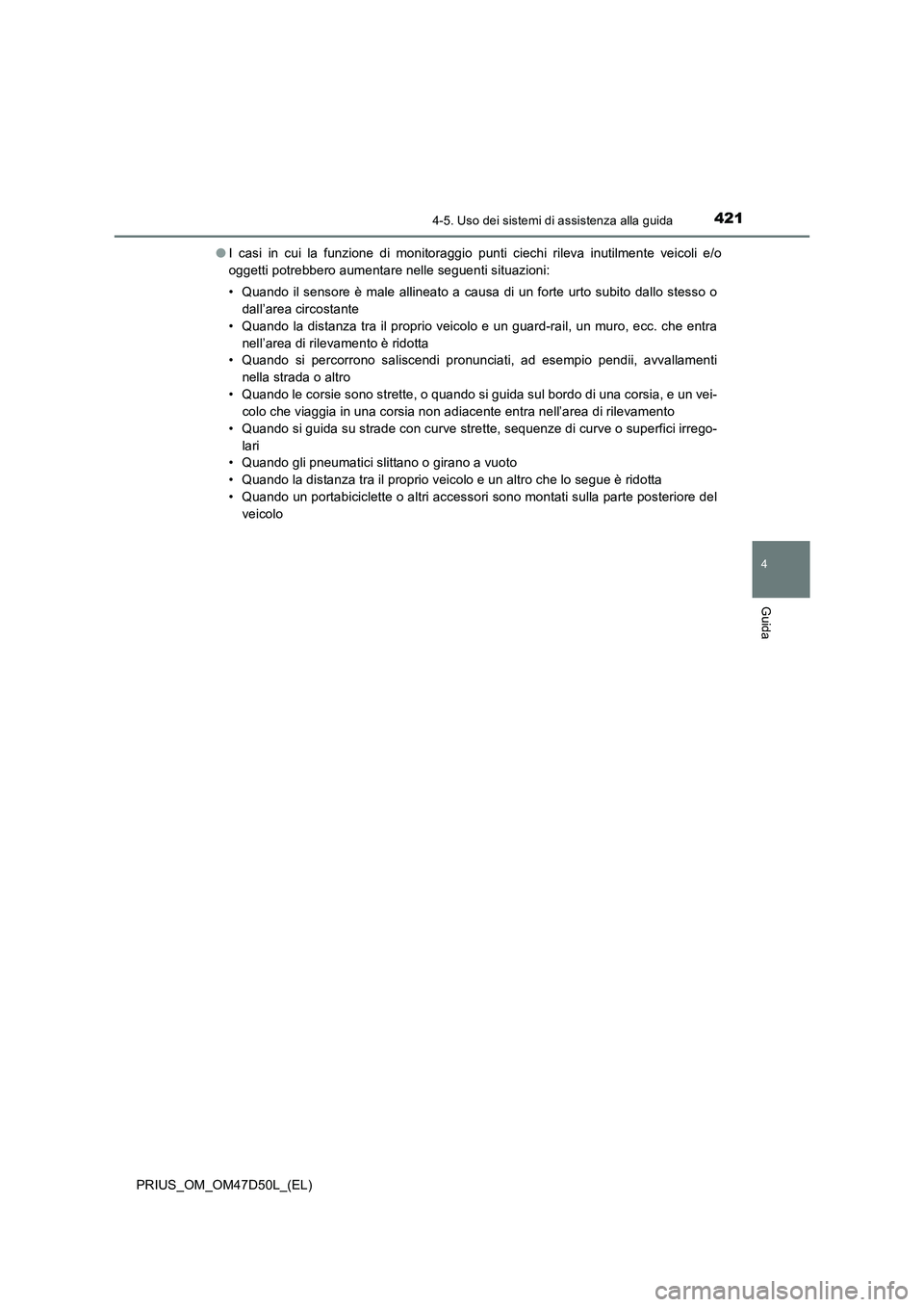

Page 421 of 752

4214-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)●I casi in cui la funzione di monitoraggio punti ciechi rileva inutilmente veicoli e/o
oggetti potrebbero aumentare nelle seguenti situazioni:
• Quando il sensore è male allineato a causa di un forte urto subito dallo stesso o
dall’area circostante
• Quando la distanza tra il proprio veicolo e un guard-rail, un muro, ecc. che entra
nell’area di rilevamento è ridotta
• Quando si percorrono saliscendi pronunciati, ad esempio pendii, avvallamenti
nella strada o altro
• Quando le corsie sono strette, o quando si guida sul bordo di una corsia, e un vei-
colo che viaggia in una corsia non adiacente entra nell’area di rilevamento
• Quando si guida su strade con curve strette, sequenze di curve o superfici irrego-
lari
• Quando gli pneumatici slittano o girano a vuoto
• Quando la distanza tra il proprio veicolo e un altro che lo segue è ridotta
• Quando un portabiciclette o altri accessori sono montati sulla parte posteriore del
veicolo
Page 422 of 752

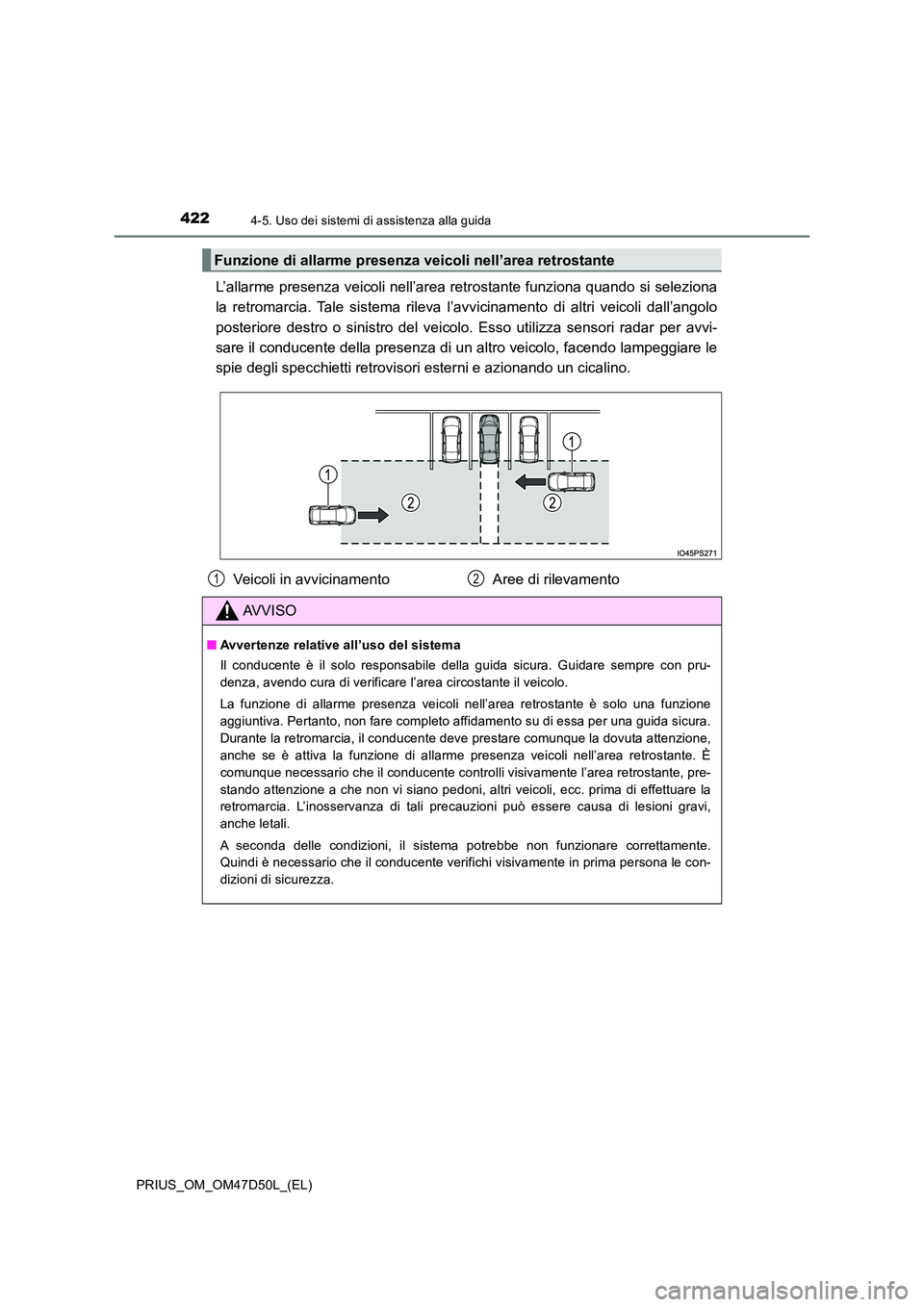

4224-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)
L’allarme presenza veicoli nell’area retrostante funziona quando si seleziona
la retromarcia. Tale sistema rileva l’ avvicinamento di altri veicoli dall’angolo
posteriore destro o sinistro del veicolo. Esso utilizza sensori radar per avvi-
sare il conducente della presenza di un altro veicolo, facendo lampeggiare le
spie degli specchietti retrovisori esterni e azionando un cicalino.
Funzione di allarme presenza veicoli nell’area retrostante
Veicoli in avvicinamento Aree di rilevamento
AVVISO
■ Avvertenze relative all’uso del sistema
Il conducente è il solo responsabile della guida sicura. Guidare sempre con pru-
denza, avendo cura di verificare l’area circostante il veicolo.
La funzione di allarme presenza veicoli nell’area retrostante è solo una funzione
aggiuntiva. Pertanto, non fare completo affidamento su di essa per una guida sicura.
Durante la retromarcia, il conducente deve prestare comunque la dovuta attenzione,
anche se è attiva la funzione di allarme presenza veicoli nell’area retrostante. È
comunque necessario che il conducente controlli visivamente l’area retrostante, pre-
stando attenzione a che non vi siano pedoni, altri veicoli, ecc. prima di effettuare la
retromarcia. L’inosservanza di tali precauzioni può essere causa di lesioni gravi,
anche letali.
A seconda delle condizioni, il sistema potrebbe non funzionare correttamente.
Quindi è necessario che il conducente verifichi visivamente in prima persona le con-
dizioni di sicurezza.
12
Page 423 of 752

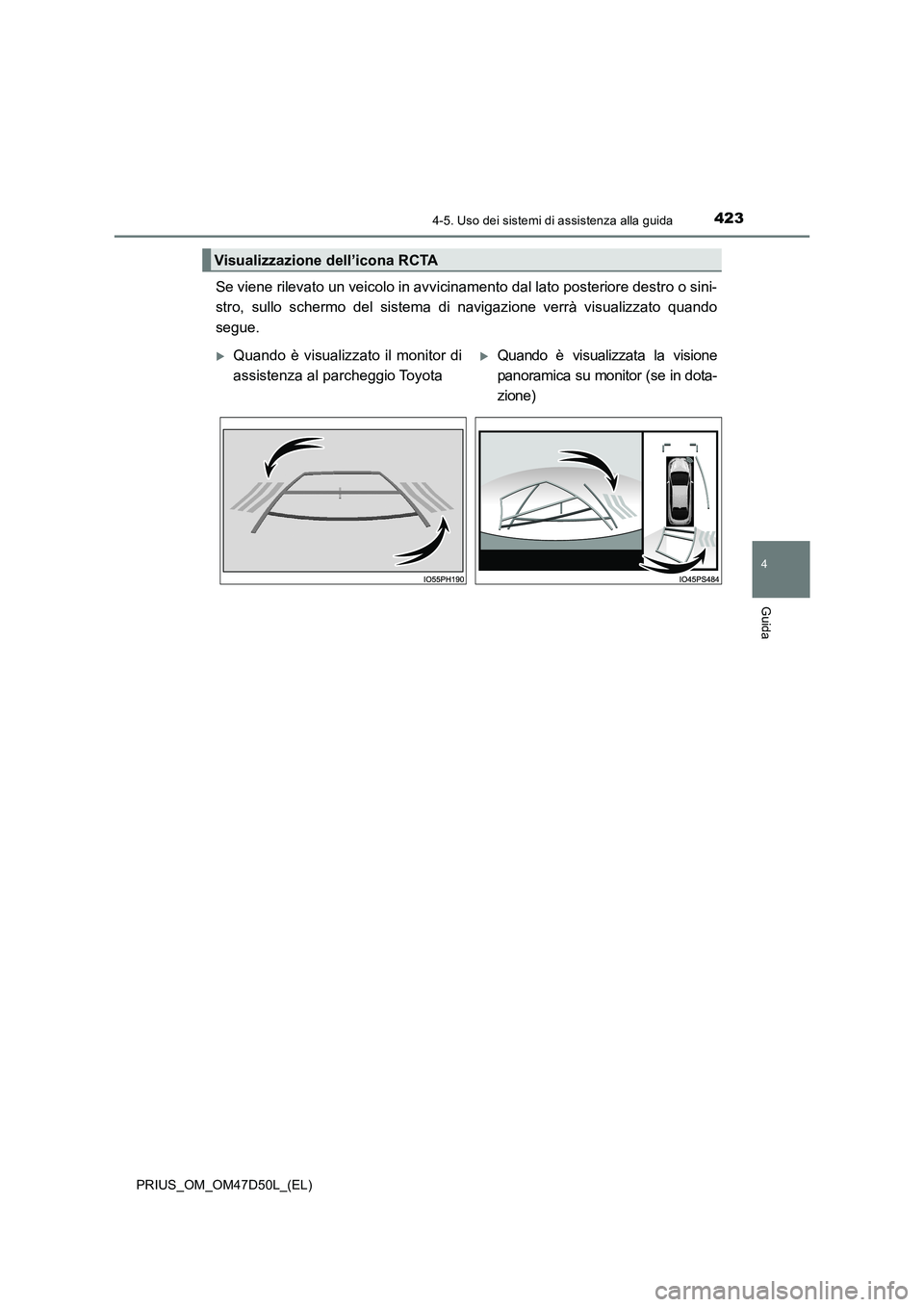

4234-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)
Se viene rilevato un veicolo in avvicinamento dal lato posteriore destro o sini-
stro, sullo schermo del sistema di navigazione verrà visualizzato quando
segue.
Visualizzazione dell’icona RCTA
Quando è visualizzato il monitor di
assistenza al parcheggio ToyotaQuando è visualizzata la visione
panoramica su monitor (se in dota-
zione)
Page 424 of 752

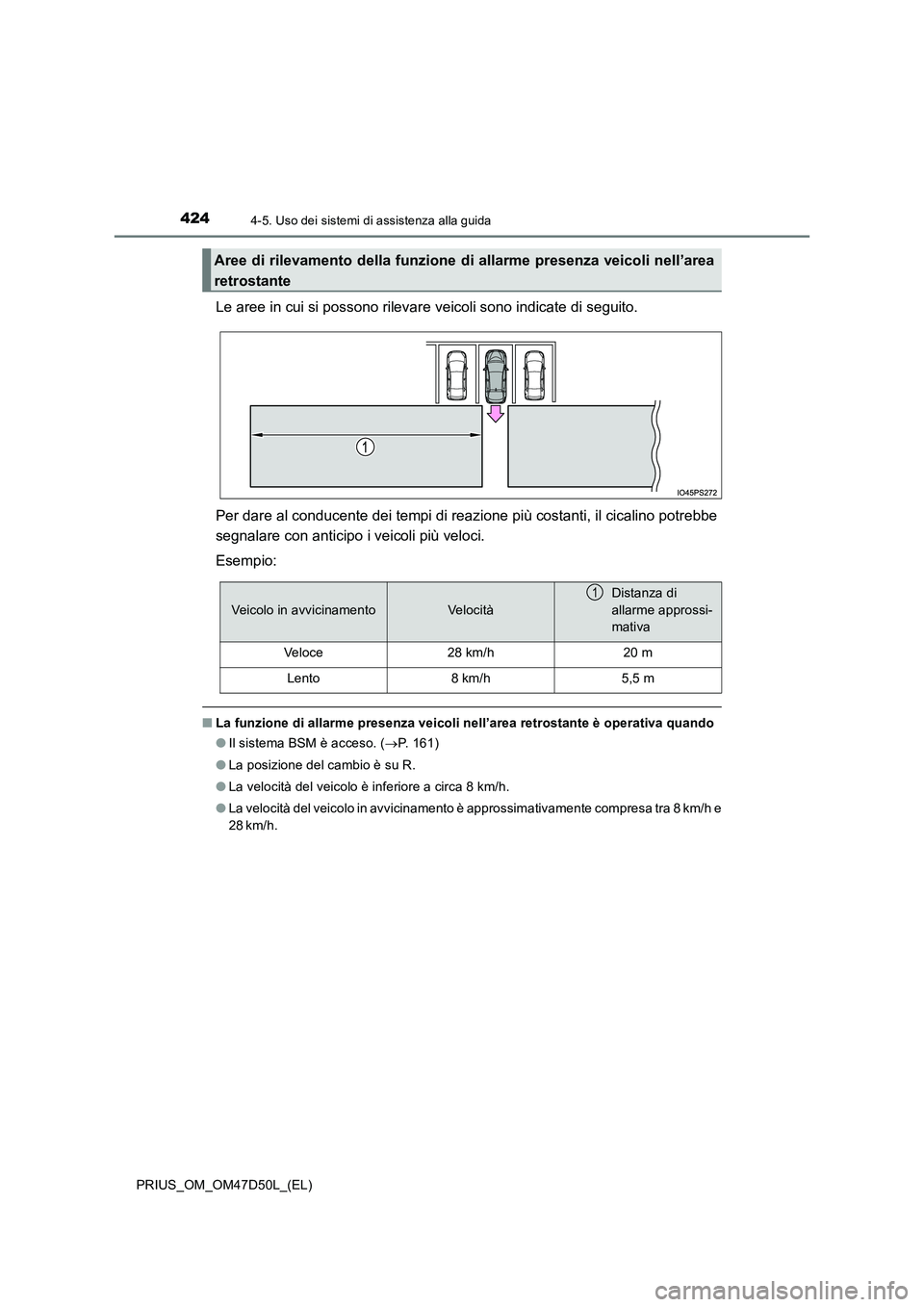

4244-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)
Le aree in cui si possono rilevare veicoli sono indicate di seguito.
Per dare al conducente dei tempi di reazione più costanti, il cicalino potrebbe
segnalare con anticipo i veicoli più veloci.
Esempio:
■ La funzione di allarme presenza veicoli nell’area retrostante è operativa quando
● Il sistema BSM è acceso. (P. 161)
● La posizione del cambio è su R.
● La velocità del veicolo è inferiore a circa 8 km/h.
● La velocità del veicolo in avvicinamento è approssimativamente compresa tra 8 km/h e
28 km/h.
Aree di rilevamento della funzione di allarme presenza veicoli nell’area
retrostante
Veicolo in avvicinamentoVe l o c i t à
Distanza di
allarme approssi-
mativa
Ve l o c e28 km/h20 m
Lento8 km/h5,5 m
1
Page 425 of 752

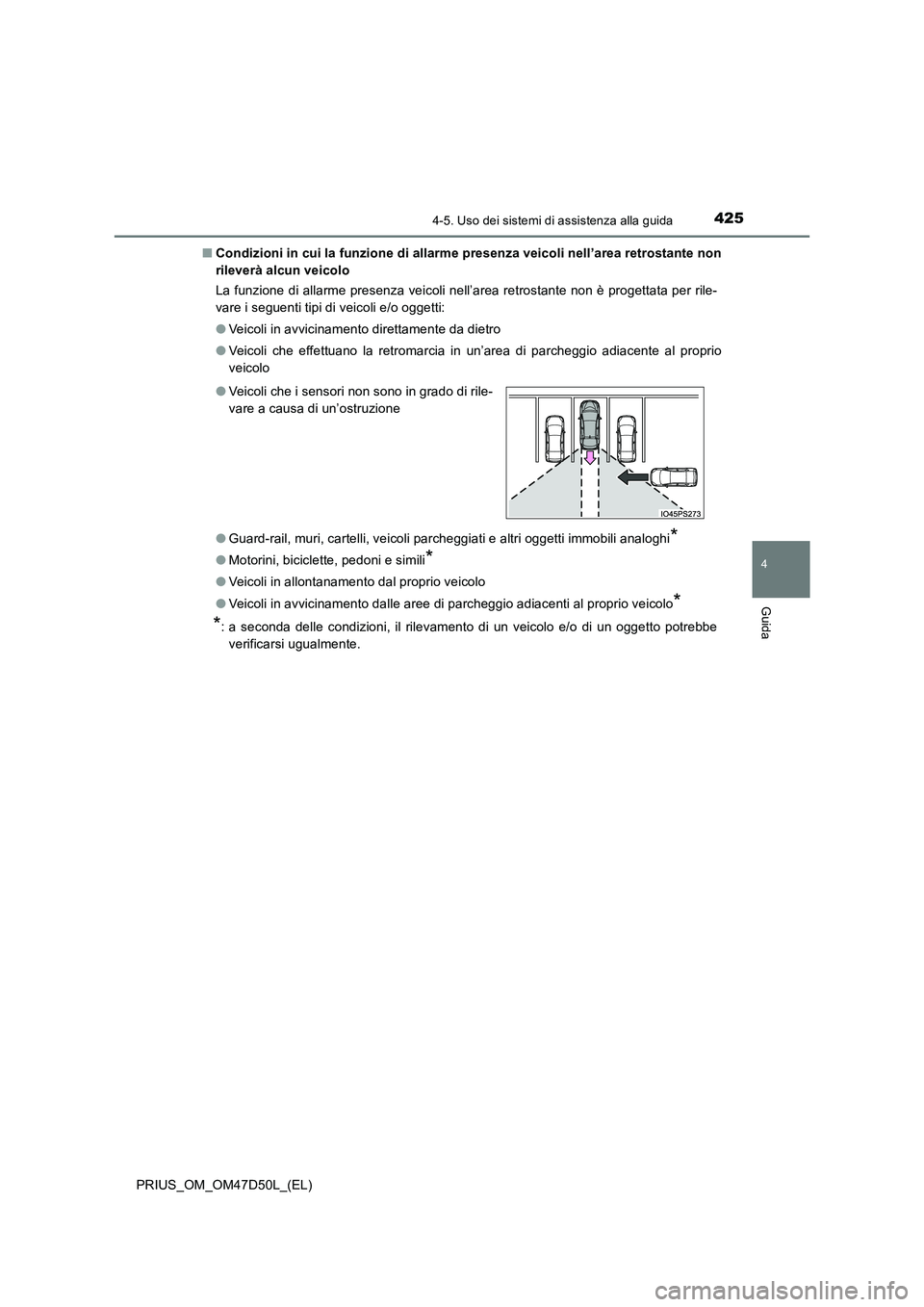

4254-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)
■ Condizioni in cui la funzione di allarme presenza veicoli nell’area retrostante non
rileverà alcun veicolo
La funzione di allarme presenza veicoli nell’area retrostante non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti:
● Veicoli in avvicinamento direttamente da dietro
● Veicoli che effettuano la retromarcia in un’area di parcheggio adiacente al proprio
veicolo
● Guard-rail, muri, cartelli, veicoli parcheggiati e altri oggetti immobili analoghi*
●Motorini, biciclette, pedoni e simili*
●Veicoli in allontanamento dal proprio veicolo
● Veicoli in avvicinamento dalle aree di parcheggio adiacenti al proprio veicolo*
*: a seconda delle condizioni, il rilevamento di un veicolo e/o di un oggetto potrebbe
verificarsi ugualmente.
● Veicoli che i sensori non sono in grado di rile-
vare a causa di un’ostruzione

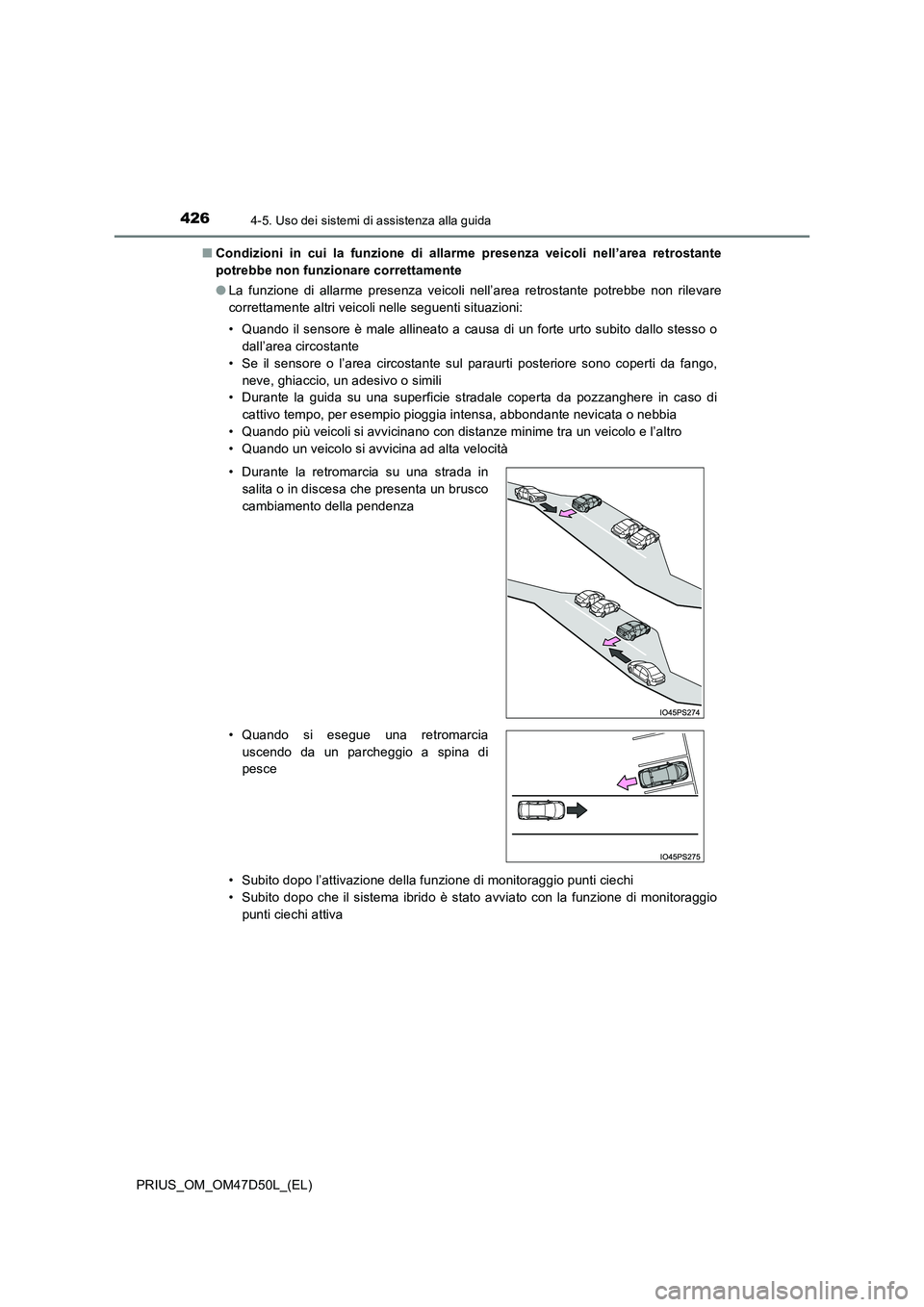

Page 426 of 752

4264-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)
■ Condizioni in cui la funzione di allarme presenza veicoli nell’area retrostante
potrebbe non funzionare correttamente
● La funzione di allarme presenza veicoli nell’area retrostante potrebbe non rilevare
correttamente altri veicoli nelle seguenti situazioni:
• Quando il sensore è male allineato a causa di un forte urto subito dallo stesso o
dall’area circostante
• Se il sensore o l’area circostante sul paraurti posteriore sono coperti da fango,
neve, ghiaccio, un adesivo o simili
• Durante la guida su una superficie stradale coperta da pozzanghere in caso di
cattivo tempo, per esempio pioggia intensa, abbondante nevicata o nebbia
• Quando più veicoli si avvicinano con distanze minime tra un veicolo e l’altro
• Quando un veicolo si avvicina ad alta velocità
• Subito dopo l’attivazione della funzione di monitoraggio punti ciechi
• Subito dopo che il sistema ibrido è stato avviato con la funzione di monitoraggio
punti ciechi attiva
• Durante la retromarcia su una strada in
salita o in discesa che presenta un brusco
cambiamento della pendenza
• Quando si esegue una retromarcia
uscendo da un parcheggio a spina di
pesce
Page 427 of 752

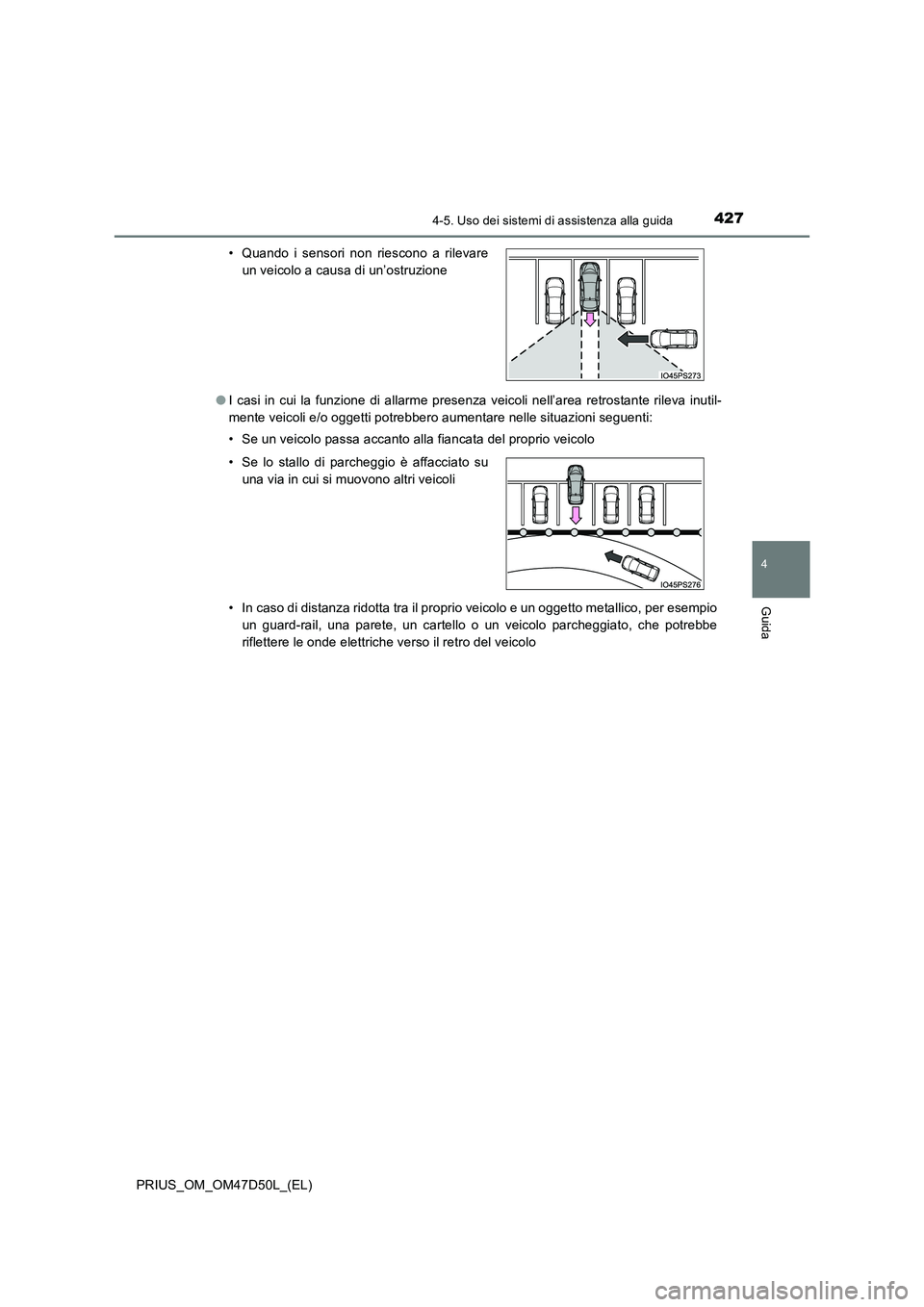

4274-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)
● I casi in cui la funzione di allarme presenza veicoli nell’area retrostante rileva inutil-
mente veicoli e/o oggetti potrebbero aumentare nelle situazioni seguenti:
• Se un veicolo passa accanto alla fiancata del proprio veicolo
• In caso di distanza ridotta tra il proprio veicolo e un oggetto metallico, per esempio
un guard-rail, una parete, un cartello o un veicolo parcheggiato, che potrebbe
riflettere le onde elettriche verso il retro del veicolo
• Quando i sensori non riescono a rilevare
un veicolo a causa di un’ostruzione
• Se lo stallo di parcheggio è affacciato su
una via in cui si muovono altri veicoli
Page 428 of 752

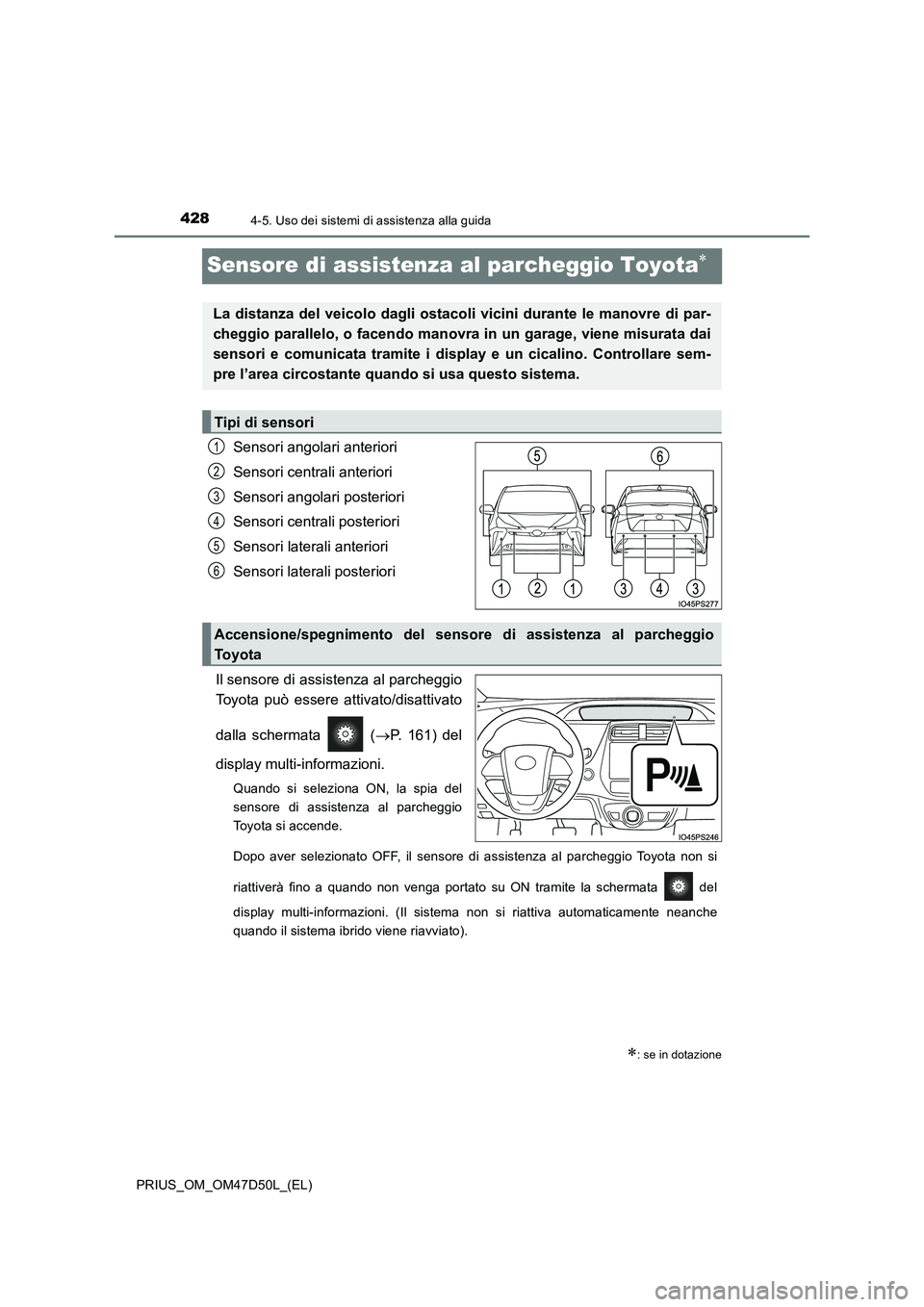

4284-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)
Sensore di assistenza al parcheggio Toyota
Sensori angolari anteriori
Sensori centrali anteriori
Sensori angolari posteriori
Sensori centrali posteriori
Sensori laterali anteriori
Sensori laterali posteriori
Il sensore di assistenza al parcheggio
Toyota può essere attivato/disattivato
dalla schermata ( P. 161) del
display multi-informazioni.
Quando si seleziona ON, la spia del
sensore di assistenza al parcheggio
Toyota si accende.
Dopo aver selezionato OFF, il sensore di assistenza al parcheggio Toyota non si
riattiverà fino a quando non venga portato su ON tramite la schermata del
display multi-informazioni. (Il sistema non si riattiva automaticamente neanche
quando il sistema ibrido viene riavviato).
: se in dotazione
La distanza del veicolo dagli ostacoli vicini durante le manovre di par-
cheggio parallelo, o facendo manovra in un garage, viene misurata dai
sensori e comunicata tramite i display e un cicalino. Controllare sem-
pre l’area circostante quando si usa questo sistema.
Tipi di sensori
1
2
3
4
5
6
Accensione/spegnimento del sensore di assistenza al parcheggio
To y o t a
Page 429 of 752

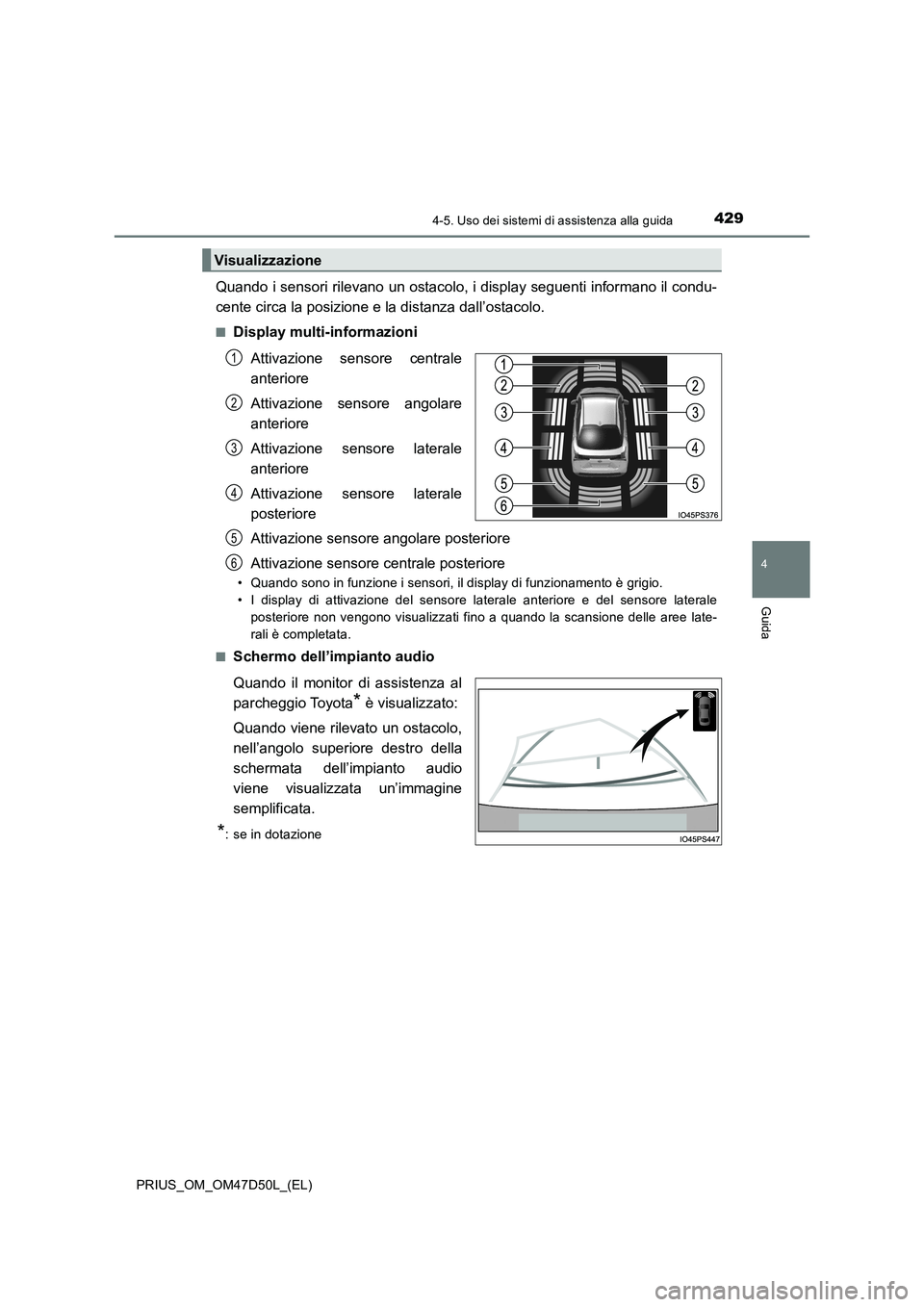

4294-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)
Quando i sensori rilevano un ostacolo, i display seguenti informano il condu-
cente circa la posizione e la distanza dall’ostacolo.
■Display multi-informazioni
Attivazione sensore centrale
anteriore
Attivazione sensore angolare
anteriore
Attivazione sensore laterale
anteriore
Attivazione sensore laterale
posteriore
Attivazione sensore angolare posteriore
Attivazione sensore centrale posteriore
• Quando sono in funzione i sensori, il display di funzionamento è grigio.
• I display di attivazione del sensore laterale anteriore e del sensore laterale
posteriore non vengono visualizzati fino a quando la scansione delle aree late-
rali è completata.
■
Schermo dell’impianto audio
Quando il monitor di assistenza al
parcheggio Toyota
* è visualizzato:
Quando viene rilevato un ostacolo,
nell’angolo superiore destro della
schermata dell’impianto audio
viene visualizzata un’immagine
semplificata.
*: se in dotazione
Visualizzazione
1
2
3
4
5
6
Page 430 of 752

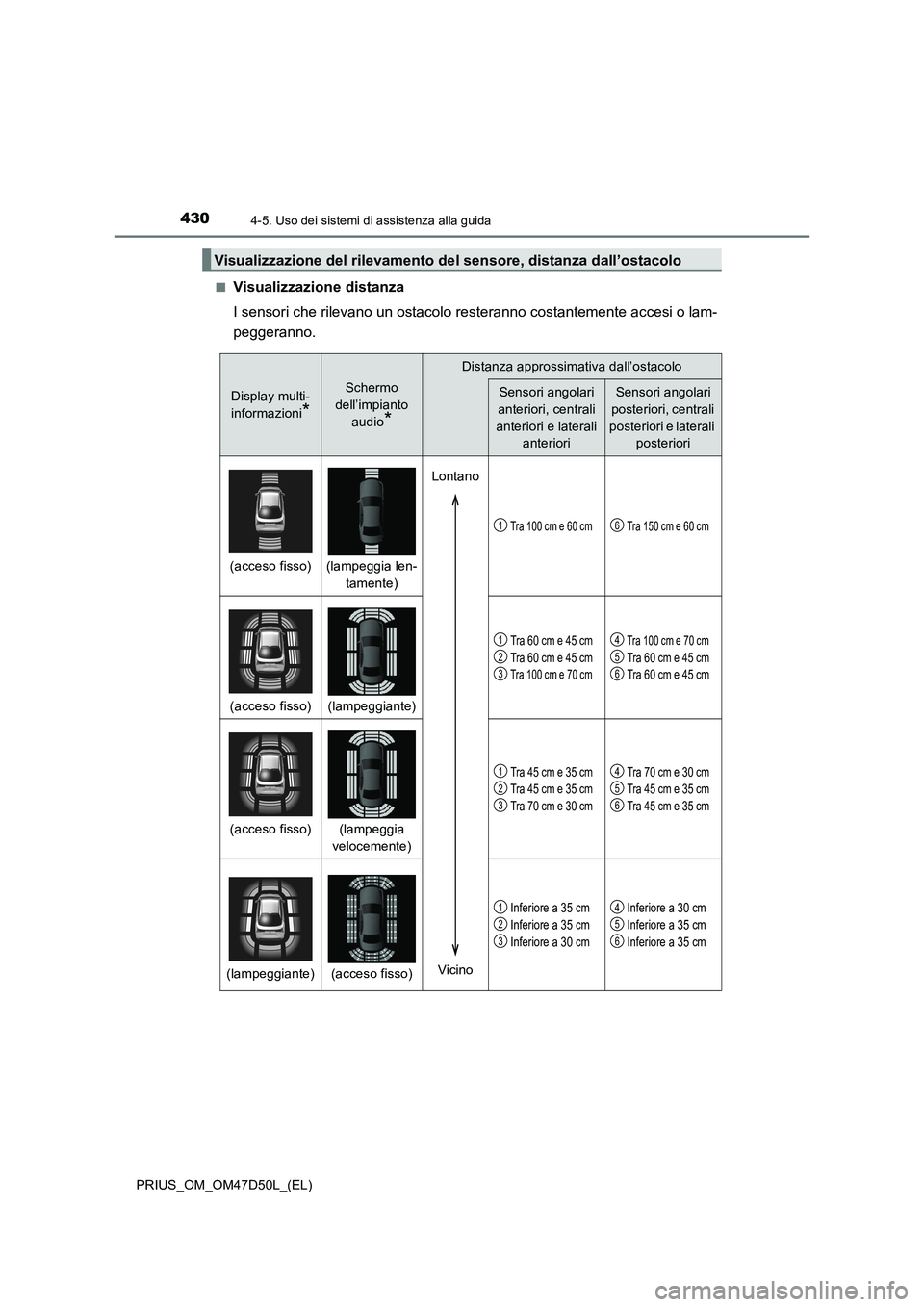

4304-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)■
Visualizzazione distanza
I sensori che rilevano un ostacolo resteranno costantemente accesi o lam-
peggeranno.
Visualizzazione del rilevamento del sensore, distanza dall’ostacolo
Display multi-
informazioni
*
Schermo
dell’impianto
audio
*
Distanza approssimativa dall’ostacolo
Sensori angolari
anteriori, centrali
anteriori e laterali
anterioriSensori angolari
posteriori, centrali
posteriori e laterali
posteriori
(acceso fisso)(lampeggia len-
tamente)
Tra 100 cm e 60 cmTra 150 cm e 60 cm
(acceso fisso)(lampeggiante)
Tra 60 cm e 45 cm
Tra 60 cm e 45 cm
Tra 100 cm e 70 cm
Tra 100 cm e 70 cm
Tra 60 cm e 45 cm
Tra 60 cm e 45 cm
(acceso fisso)(lampeggia
velocemente)
Tra 45 cm e 35 cm
Tra 45 cm e 35 cm
Tra 70 cm e 30 cmTra 70 cm e 30 cm
Tra 45 cm e 35 cm
Tra 45 cm e 35 cm
(lampeggiante)(acceso fisso)
Inferiore a 35 cm
Inferiore a 35 cm
Inferiore a 30 cmInferiore a 30 cm
Inferiore a 35 cm
Inferiore a 35 cm
Lontano
Vicino
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
