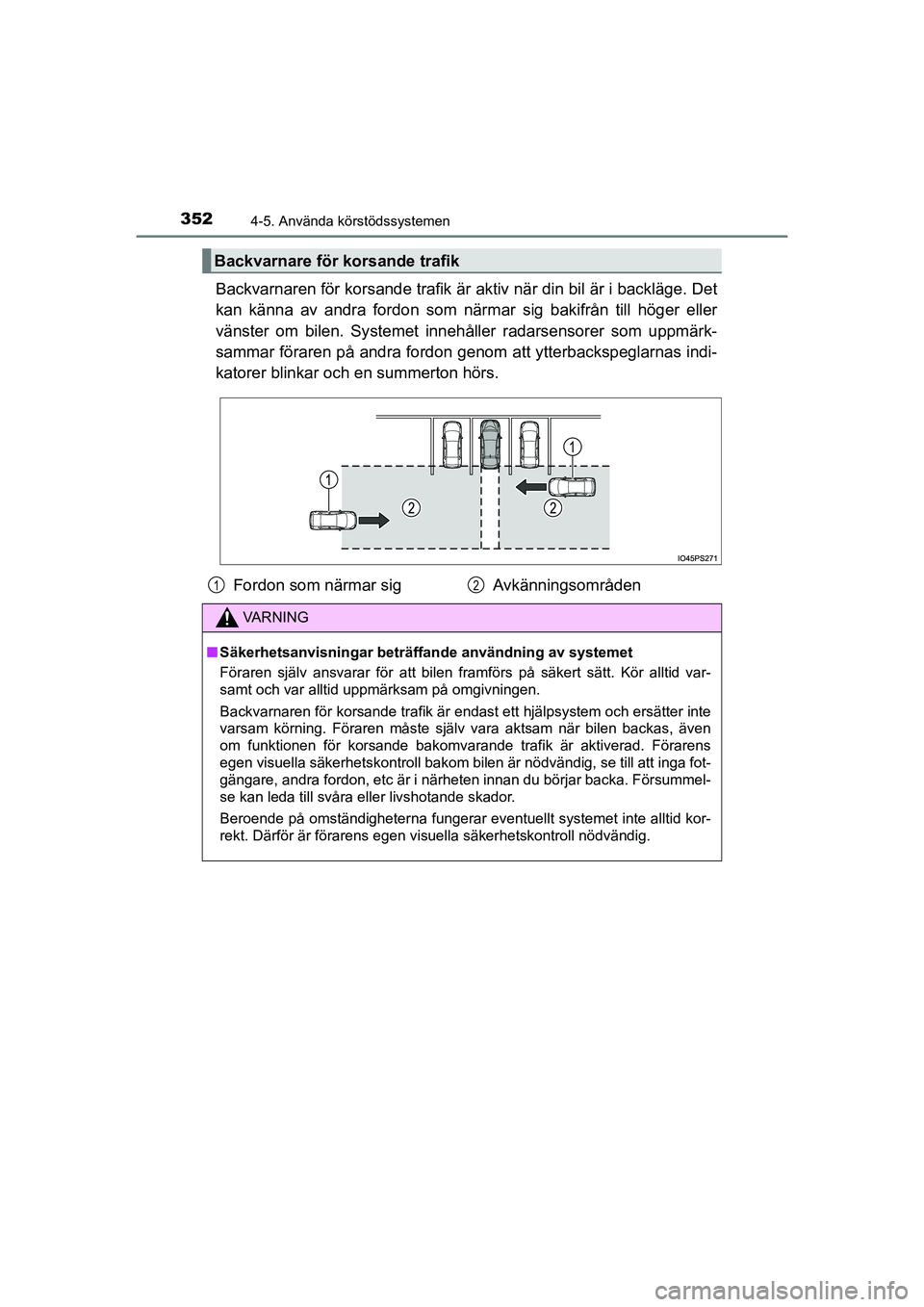

3524-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det
kan känna av andra fordon som närmar sig bakifrån till höger eller
vänster om bilen. Systemet innehåller radarsensorer som uppmärk-
sammar föraren på andra fordon genom att ytterbackspeglarnas indi-
katorer blinkar och en summerton hörs.
Backvarnare för korsande trafik
Fordon som närmar sig Avkänningsområden
VA R N I N G
nSäkerhetsanvisningar beträ ffande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Backvarnaren för korsande trafik är endast ett hjälpsystem och ersätter inte
varsam körning. Föraren måste själv vara aktsam när bilen backas, även
om funktionen för korsande bakomvarande trafik är aktiverad. Förarens
egen visuella säkerhetskontroll bakom bilen är nödvändig, se till att inga fot-
gängare, andra fordon, etc är i närheten innan du börjar backa. Försummel-
se kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
12
OM47E11SE.book Page 352 Friday, December 4, 2020 9:54 AM

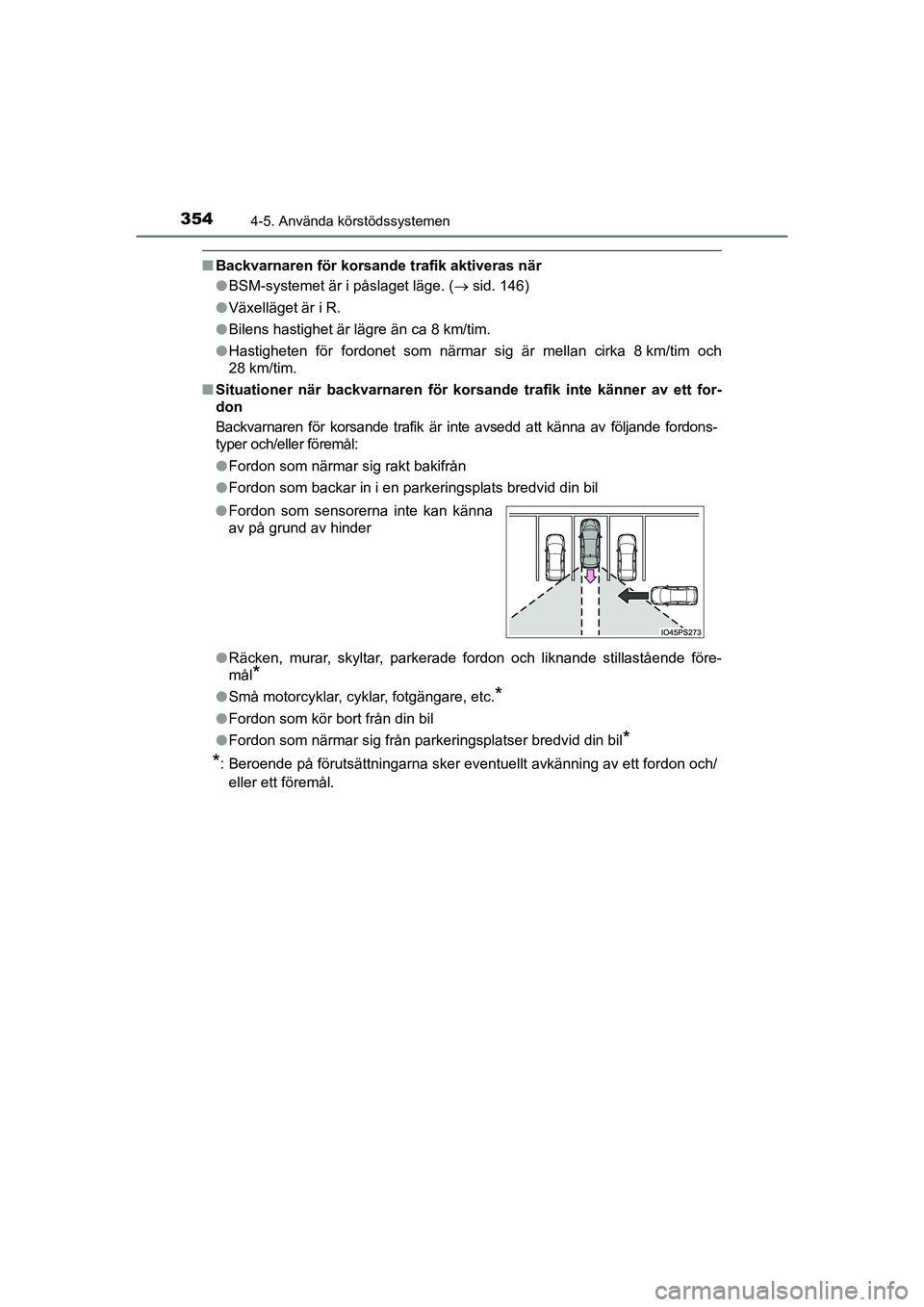

3544-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
nBackvarnaren för korsande trafik aktiveras när
lBSM-systemet är i påslaget läge. ( sid. 146)
l Växelläget är i R.
l Bilens hastighet är lägre än ca 8 km/tim.
l Hastigheten för fordonet som närmar sig är mellan cirka 8 km/tim och
28 km/tim.
n Situationer när backvarnaren för korsande trafik inte känner av ett for-
don
Backvarnaren för korsande trafik är inte avsedd att känna av följande fordons-
typer och/eller föremål:
lFordon som närmar sig rakt bakifrån
l Fordon som backar in i en parkeringsplats bredvid din bil
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående före-
mål
*
lSmå motorcyklar, cyklar, fotgängare, etc.*
lFordon som kör bort från din bil
l Fordon som närmar sig från parke ringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
l
Fordon som sensorerna inte kan känna
av på grund av hinder
OM47E11SE.book Page 354 Friday, December 4, 2020 9:54 AM

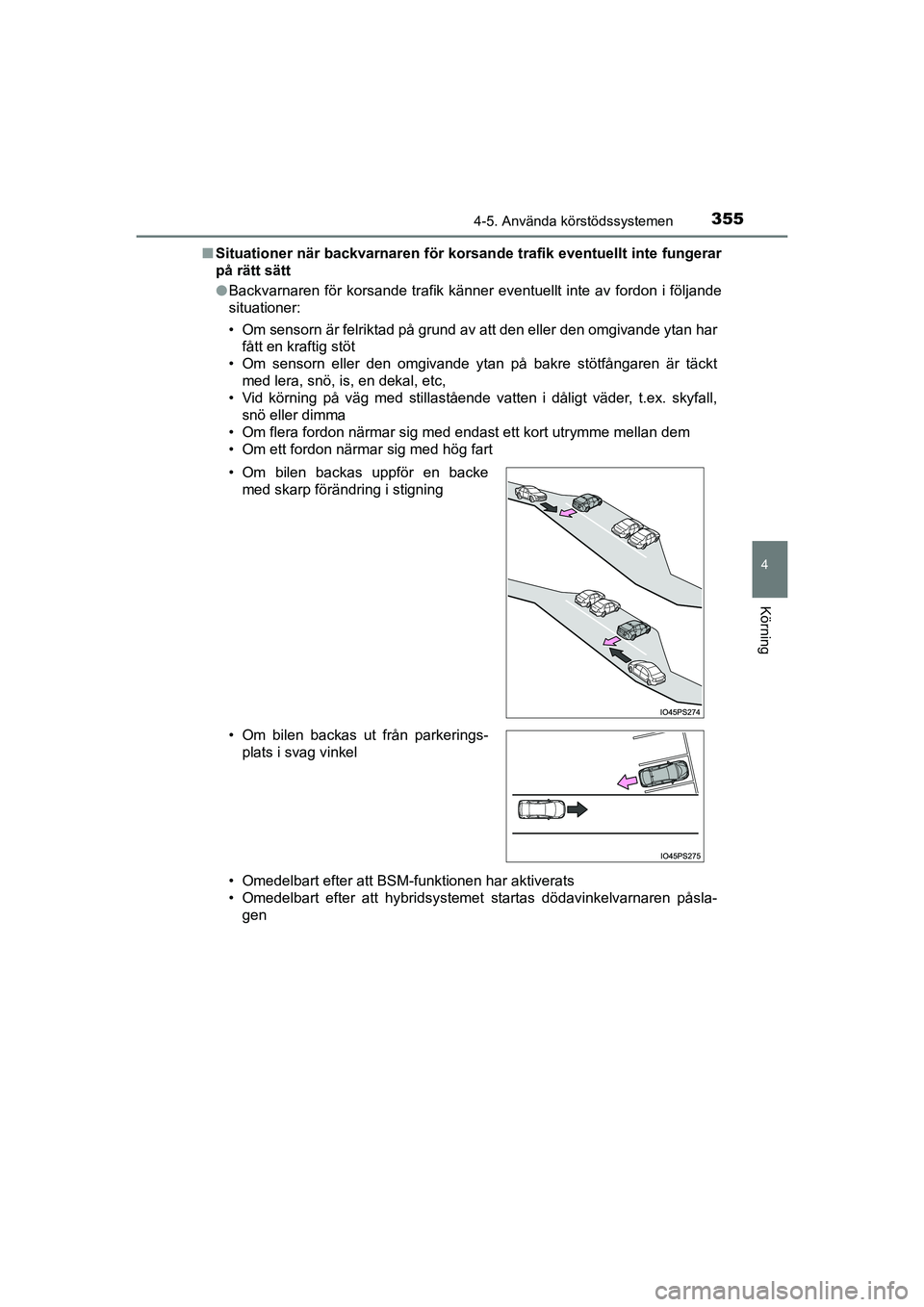

3554-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)n
Situationer när backvarnaren för korsan de trafik eventuellt inte fungerar
på rätt sätt
l Backvarnaren för korsande trafik känner eventuellt inte av fordon i följande
situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall,
snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Omedelbart efter att BSM-funktionen har aktiverats
• Omedelbart efter att hybridsystem et startas dödavinkelvarnaren påsla-
gen
• Om bilen backas uppför en backe
med skarp förändring i stigning
• Om bilen backas ut från parkerings- plats i svag vinkel
OM47E11SE.book Page 355 Friday, December 4, 2020 9:54 AM

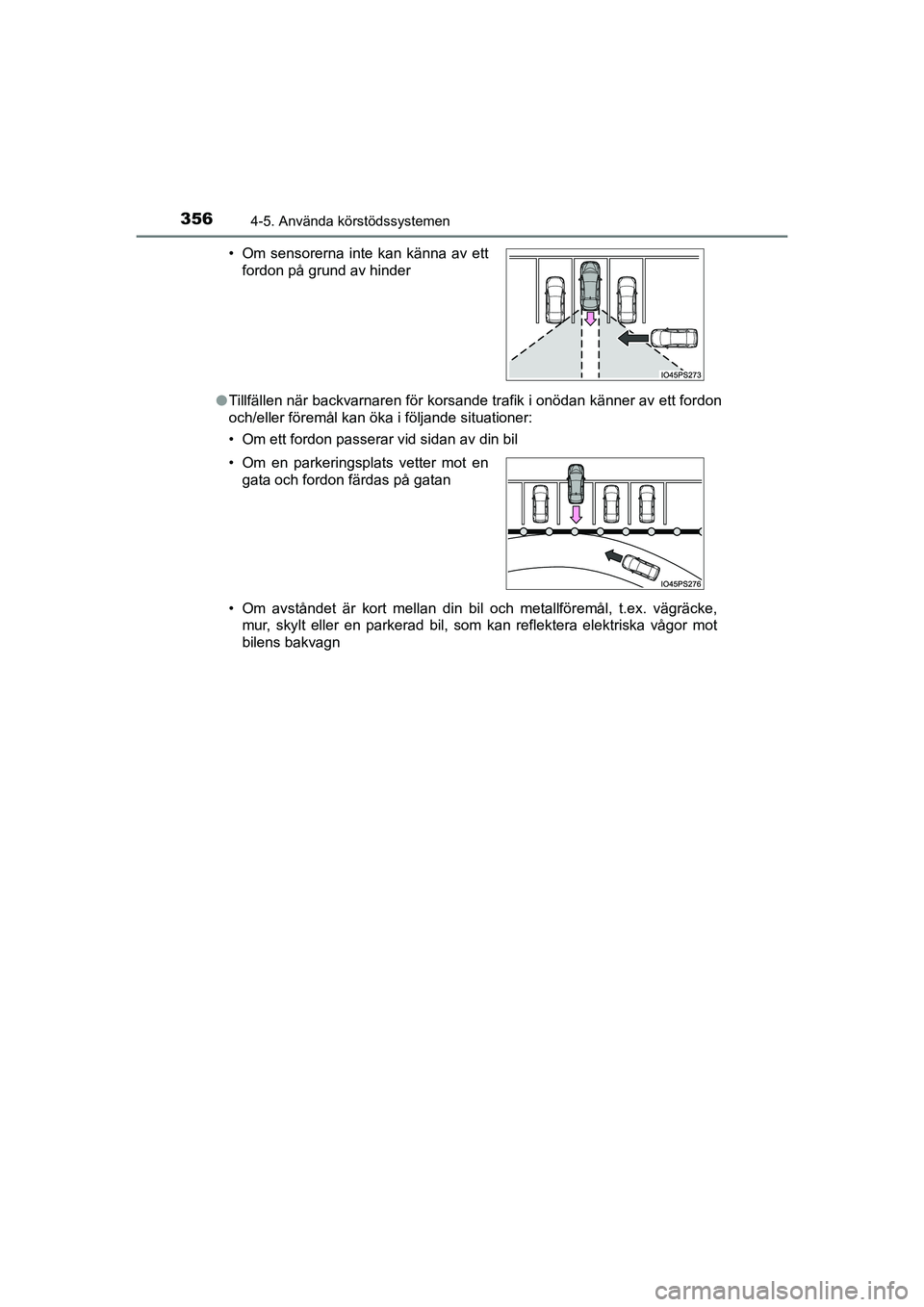

3564-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)l
Tillfällen när backvarnaren för korsande trafik i onödan känner av ett fordon
och/eller föremål kan öka i följande situationer:
• Om ett fordon passerar vid sidan av din bil
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som kan reflektera elektriska vågor mot
bilens bakvagn
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
OM47E11SE.book Page 356 Friday, December 4, 2020 9:54 AM

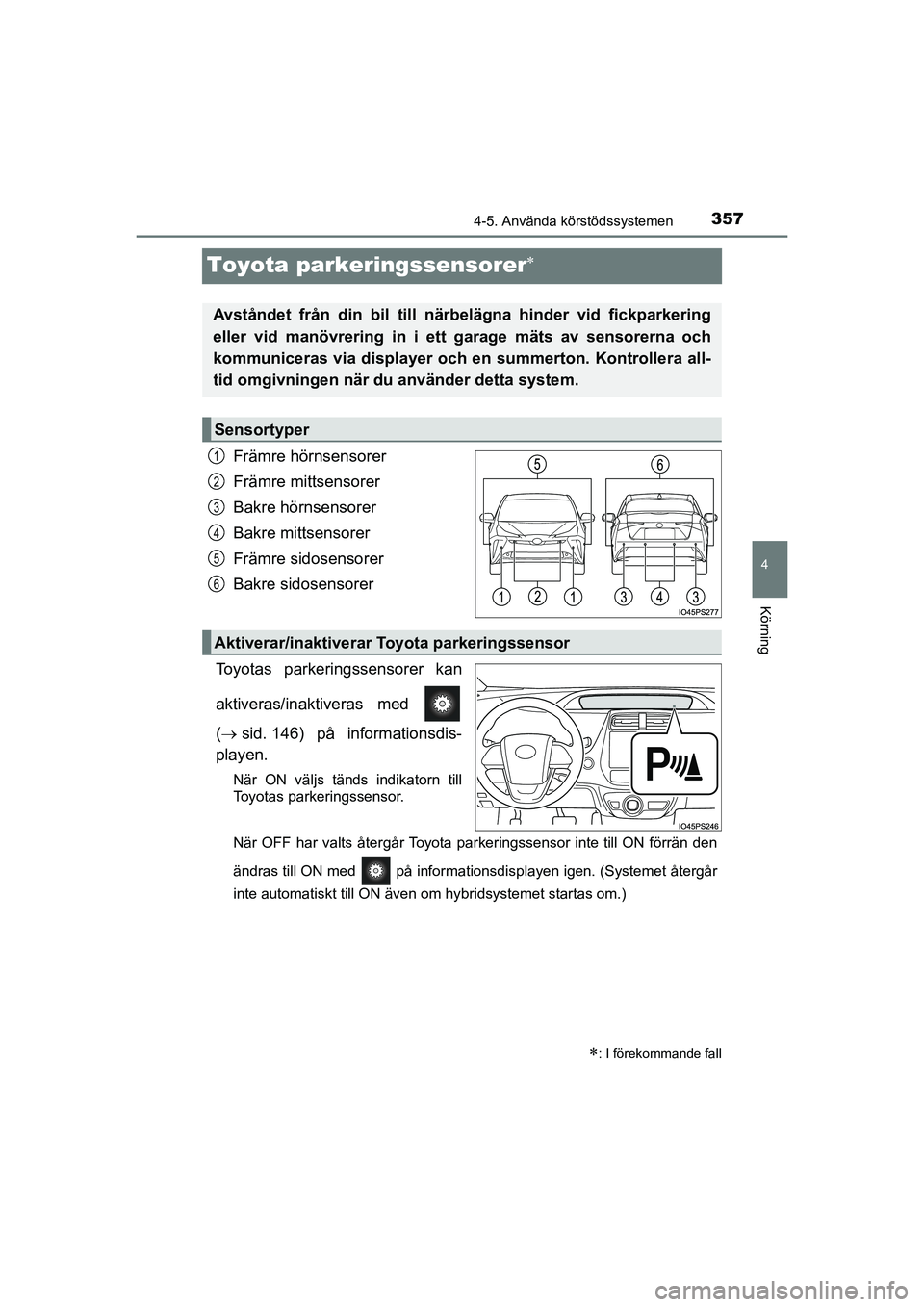

357
4
4-5. Använda körstödssystemen
Körning
PRIUS_OM_OM47B91E_(EE)
Toyota parkeringssensorer
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Främre sidosensorer
Bakre sidosensorer
Toyotas parkeringssensorer kan
aktiveras/inaktiveras med
(  sid. 146) på informationsdis-
playen.
När ON väljs tänds indikatorn till
Toyotas parkeringssensor.
När OFF har valts återgår Toyota parkeringssensor inte till ON förrän den
ändras till ON med på informationsdisplayen igen. (Systemet återgår
inte automatiskt till ON även om hybridsystemet startas om.)
: I förekommande fall
Avståndet från din bil till nä rbelägna hinder vid fickparkering
eller vid manövrering in i ett ga rage mäts av sensorerna och
kommuniceras via displayer och en summerton. Kontrollera all-
tid omgivningen när du använder detta system.
Sensortyper
1
2
3
4
5
6
Aktiverar/inaktiverar Toyota parkeringssensor
OM47E11SE.book Page 357 Friday, December 4, 2020 9:54 AM

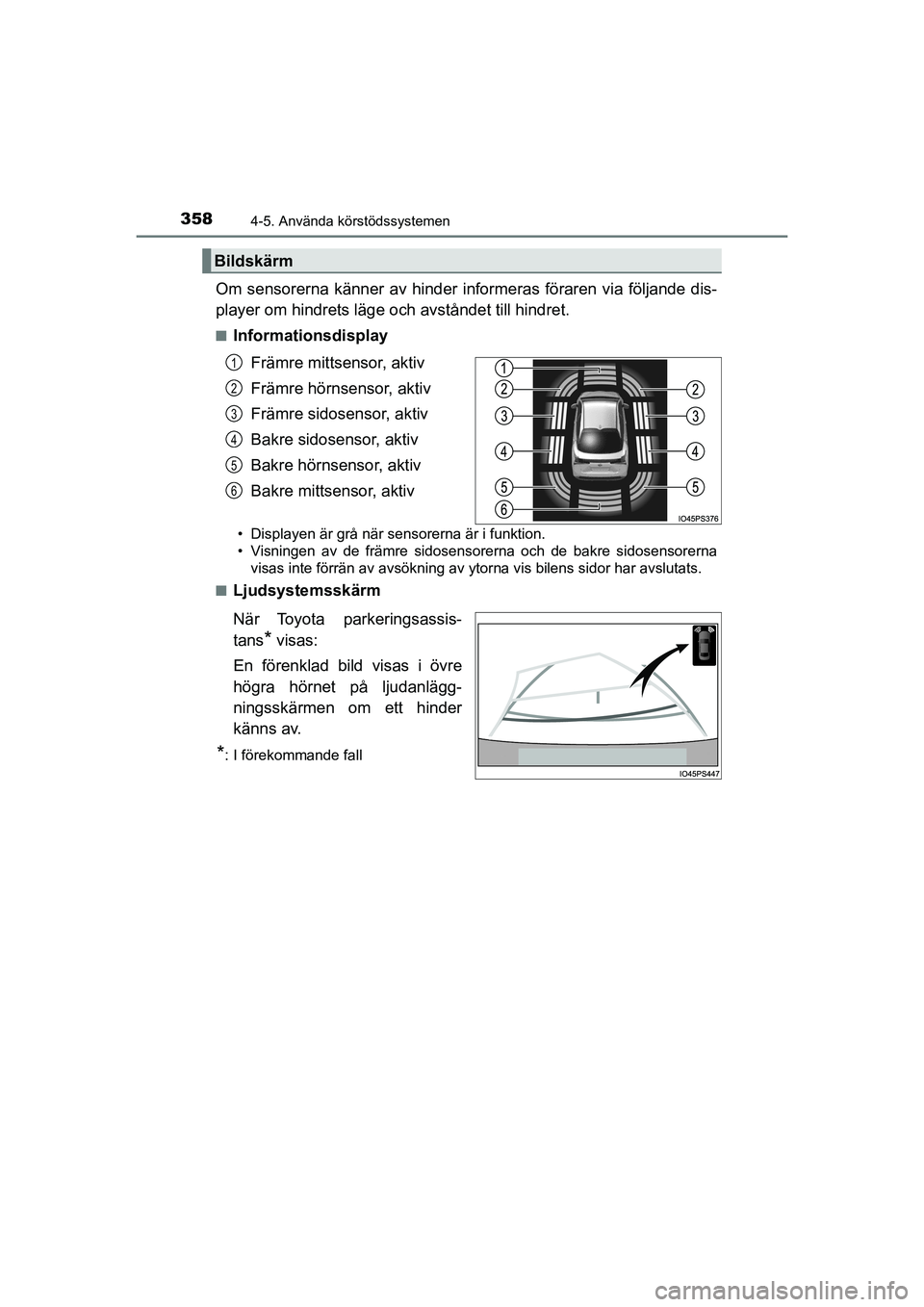

3584-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
Om sensorerna känner av hinder informeras föraren via följande dis-
player om hindrets läge och avståndet till hindret.
nInformationsdisplay
Främre mittsensor, aktiv
Främre hörnsensor, aktiv
Främre sidosensor, aktiv
Bakre sidosensor, aktiv
Bakre hörnsensor, aktiv
Bakre mittsensor, aktiv
• Displayen är grå när sensorerna är i funktion.
• Visningen av de främre sidosensorerna och de bakre sidosensorernavisas inte förrän av avsökning av ytorna vis bilens sidor har avslutats.
n
Ljudsystemsskärm
När Toyota parkeringsassis-
tans
* visas:
En förenklad bild visas i övre
högra hörnet på ljudanlägg-
ningsskärmen om ett hinder
känns av.
*: I förekommande fall
Bildskärm
1
2
3
4
5
6
OM47E11SE.book Page 358 Friday, December 4, 2020 9:54 AM

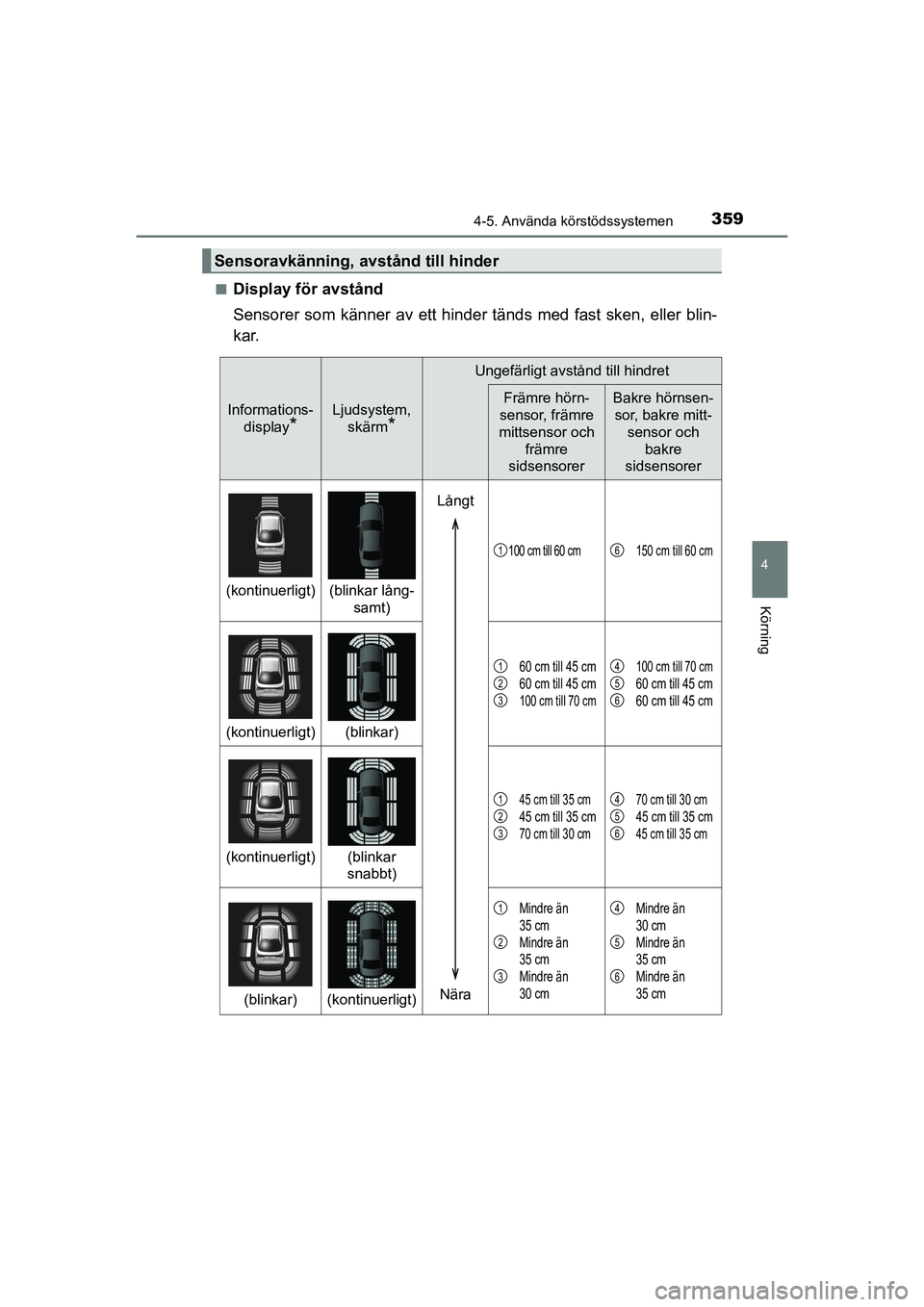

3594-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)n
Display för avstånd
Sensorer som känner av ett hinder tänds med fast sken, eller blin-
kar.
Sensoravkänning, av
stånd till hinder
Informations-
display
*
Ljudsystem, skärm
*
Ungefärligt avstånd till hindret
Främre hörn-
sensor, främre
mittsensor och
främre
sidsensorerBakre hörnsen-
sor, bakre mitt- sensor och
bakre
sidsensorer
(kontinuerligt)(blinkar lång-
samt)
100 cm till 60 cm150 cm till 60 cm
(kontinuerligt)(blinkar)
60 cm till 45 cm
60 cm till 45 cm
100 cm till 70 cm
100 cm till 70 cm
60 cm till 45 cm
60 cm till 45 cm
(kontinuerligt)(blinkar
snabbt)
45 cm till 35 cm
45 cm till 35 cm
70 cm till 30 cm
70 cm till 30 cm
45 cm till 35 cm
45 cm till 35 cm
(blinkar)(kontinuerligt)
Mindre än
35 cm
Mindre än
35 cm
Mindre än
30 cmMindre än
30 cm
Mindre än
35 cm
Mindre än
35 cm
Långt
Nära
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
OM47E11SE.book Page 359 Friday, December 4, 2020 9:54 AM

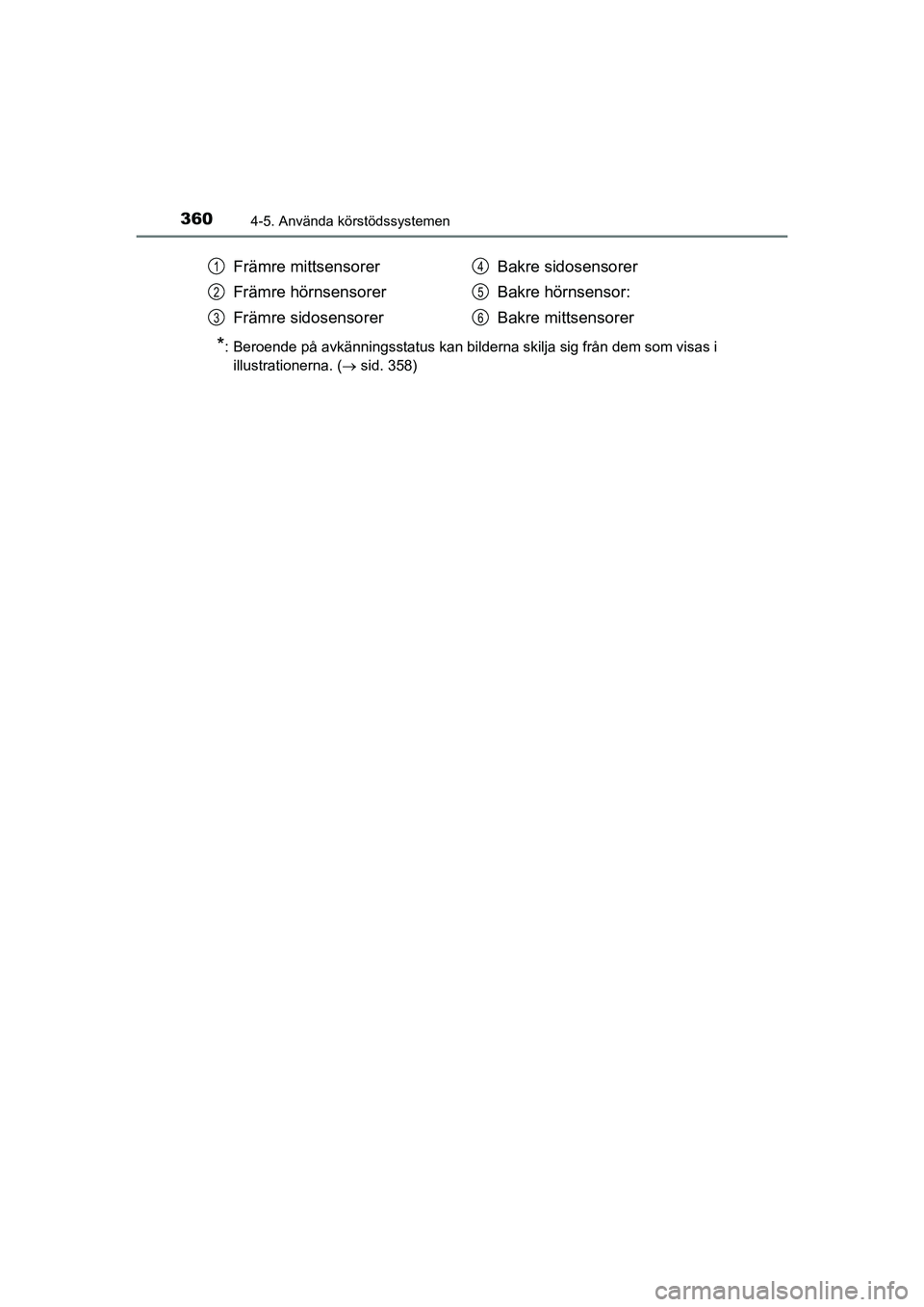

3604-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
*: Beroende på avkänningsstatus kan bilderna skilja sig från dem som visas iillustrationerna. ( sid. 358)
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Bakre sidosensorer
Bakre hörnsensor:
Bakre mittsensorer1
2
3
4
5
6
OM47E11SE.book Page 360 Friday, December 4, 2020 9:54 AM

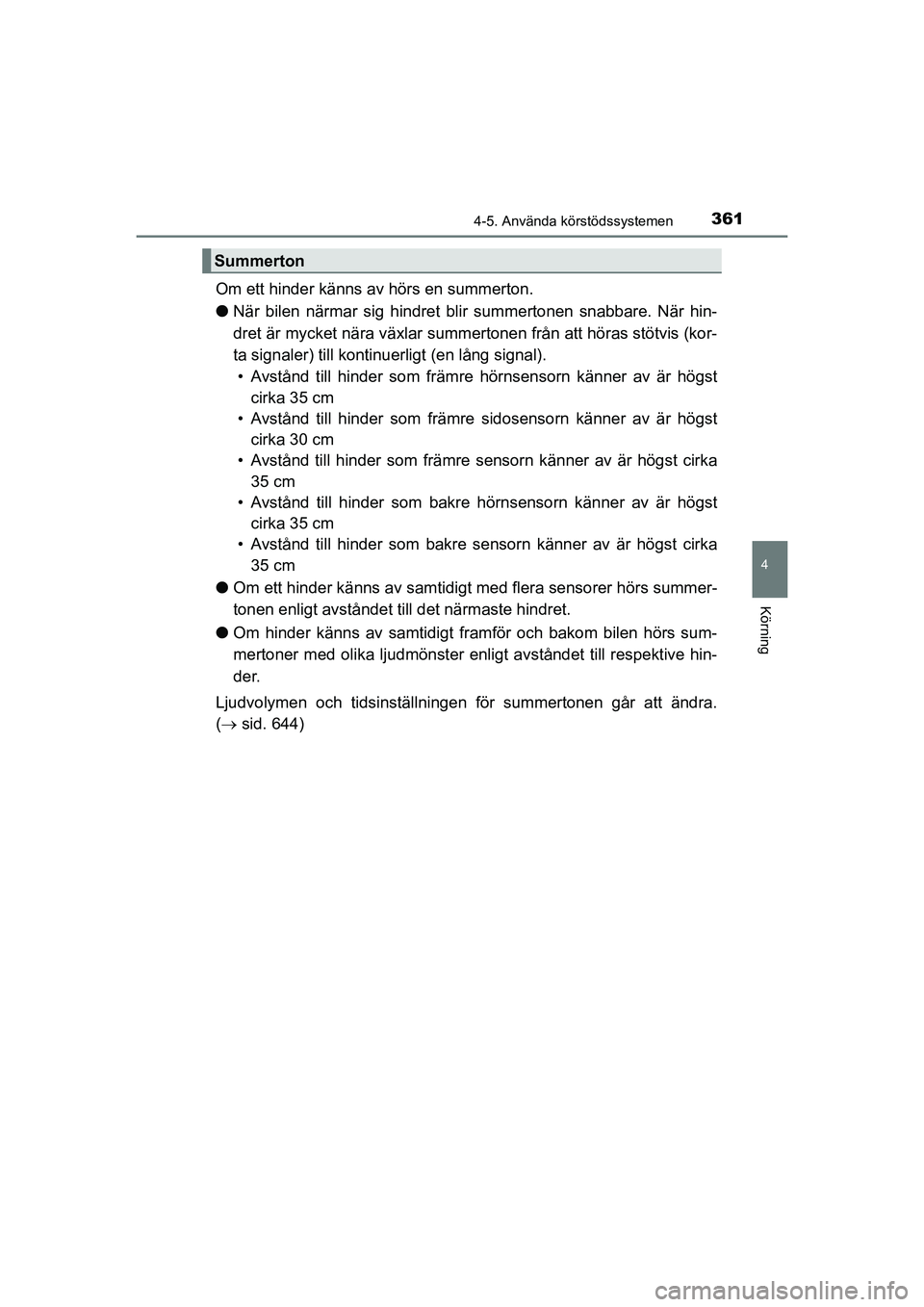

3614-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
Om ett hinder känns av hörs en summerton.
lNär bilen närmar sig hindret blir summertonen snabbare. När hin-
dret är mycket nära växlar summertonen från att höras stötvis (kor-
ta signaler) till kontinuerligt (en lång signal).
• Avstånd till hinder so m främre hörnsensorn känner av är högst
cirka 35 cm
• Avstånd till hinder som främre sidosensorn känner av är högst
cirka 30 cm
• Avstånd till hinder som främre sensorn känner av är högst cirka
35 cm
• Avstånd till hinder som bakre hörnsensorn känner av är högst
cirka 35 cm
• Avstånd till hinder so m bakre sensorn känner av är högst cirka
35 cm
l Om ett hinder känns av samtidig t med flera sensorer hörs summer-
tonen enligt avståndet t ill det närmaste hindret.
l Om hinder känns av samtidigt framför och bakom bilen hörs sum-
mertoner med olika ljudmönster en ligt avståndet till respektive hin-
der.
Ljudvolymen och tidsinställningen för summertonen går att ändra.
(  sid. 644)
Summerton
OM47E11SE.book Page 361 Friday, December 4, 2020 9:54 AM

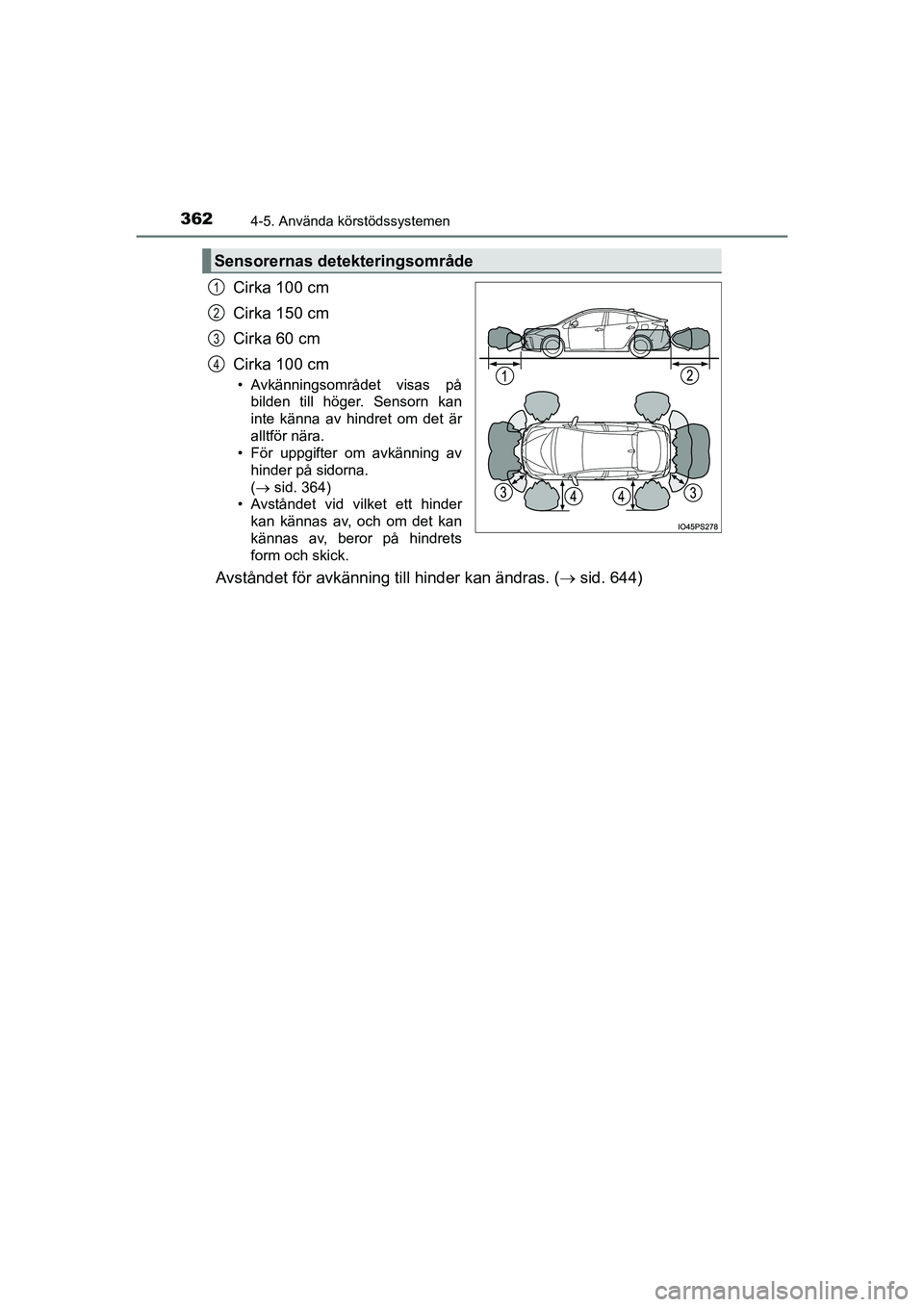

3624-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
Cirka 100 cm
Cirka 150 cm
Cirka 60 cm
Cirka 100 cm
• Avkänningsområdet visas påbilden till höger. Sensorn kan
inte känna av hindret om det är
alltför nära.
• För uppgifter om avkänning av
hinder på sidorna.
( sid. 364)
• Avståndet vid vilket ett hinder
kan kännas av, och om det kan
kännas av, beror på hindrets
form och skick.
Avståndet för avkänning till hinder kan ändras. ( sid. 644)
Sensorernas detekteringsområde
1
2
3
4
OM47E11SE.book Page 362 Friday, December 4, 2020 9:54 AM
