4124-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n

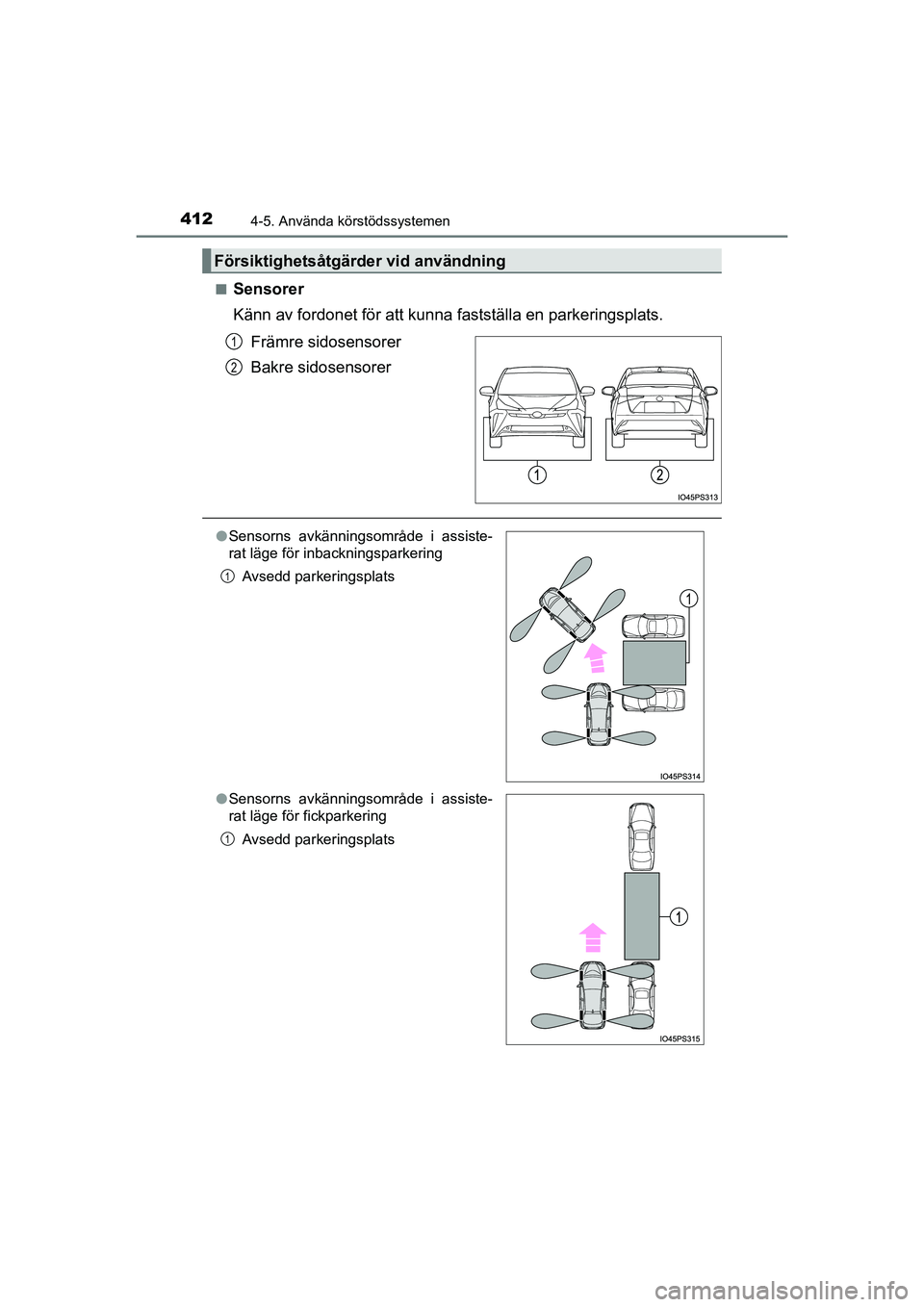

Sensorer
Känn av fordonet för att kun
na fastställa en parkeringsplats.
Främre sidosensorer
Bakre sidosensorer
Försiktighetsåtgärder vid användning
1
2
l Sensorns avkänningsområde i assiste-
rat läge för inbackningsparkering
Avsedd parkeringsplats
l Sensorns avkänningsområde i assiste-
rat läge för fickparkering
Avsedd parkeringsplats
1
1
OM47E11SE.book Page 412 Friday, December 4, 2020 9:54 AM

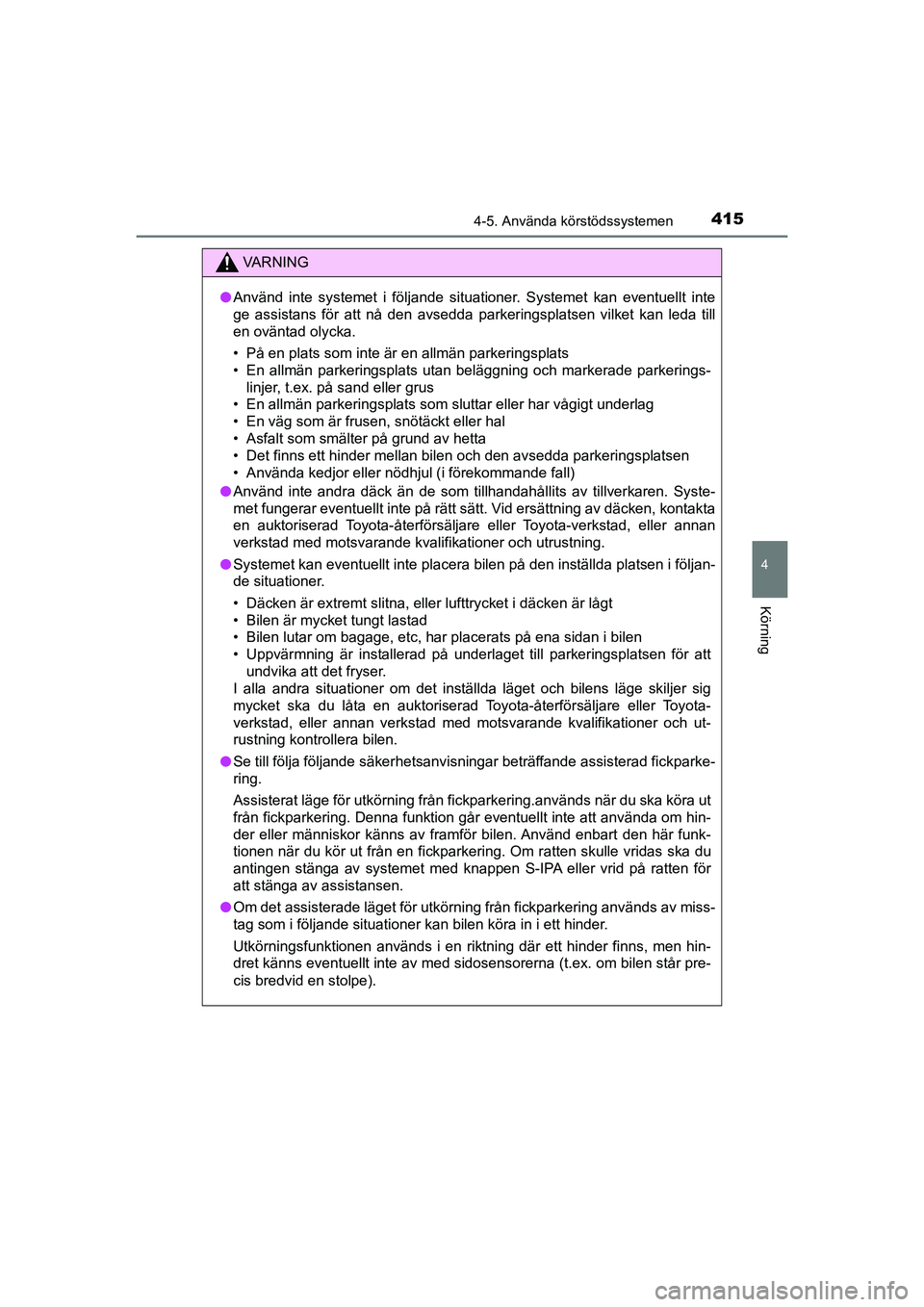

4154-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
lAnvänd inte systemet i följande situationer. Systemet kan eventuellt inte
ge assistans för att nå den avsedda parkeringsplatsen vilket kan leda till
en oväntad olycka.
• På en plats som inte är en allmän parkeringsplats
• En allmän parkeringsplats utan beläggning och markerade parkerings-
linjer, t.ex. på sand eller grus
• En allmän parkeringsplats som sluttar eller har vågigt underlag
• En väg som är frusen, snötäckt eller hal
• Asfalt som smälter på grund av hetta
• Det finns ett hinder mellan bilen och den avsedda parkeringsplatsen
• Använda kedjor eller nödhjul (i förekommande fall)
l Använd inte andra däck än de som tillhandahållits av tillverkaren. Syste-
met fungerar eventuellt inte på rätt sätt. Vid ersättning av däcken, kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
l Systemet kan eventuellt inte placera bilen på den inställda platsen i följan-
de situationer.
• Däcken är extremt slitna, eller lufttrycket i däcken är lå\
gt
• Bilen är mycket tungt lastad
• Bilen lutar om bagage, etc, har placerats på ena sidan i bilen
• Uppvärmning är installerad på underlaget till parkeringsplatsen för att
undvika att det fryser.
I alla andra situationer om det inställda läget och bilens läge skiljer sig
mycket ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och ut-
rustning kontrollera bilen.
l Se till följa följande säkerhetsanvisningar beträffande assisterad fickparke-
ring.
Assisterat läge för utkörning från fickparkering.används när du ska köra ut
från fickparkering. Denna funktion går eventuellt inte att använda om hin-
der eller människor känns av framför bilen. Använd enbart den här funk-
tionen när du kör ut från en fickparkering. Om ratten skulle vridas ska du
antingen stänga av systemet med knappen S-IPA eller vrid på ratten för
att stänga av assistansen.
l Om det assisterade läget för utkörning från fickparkering används av miss-
tag som i följande situationer kan bilen köra in i ett hinder.
Utkörningsfunktionen används i en riktning där ett hinder finns, men hin-
dret känns eventuellt inte av med sidosensorerna (t.ex. om bilen står pre-
cis bredvid en stolpe).
OM47E11SE.book Page 415 Friday, December 4, 2020 9:54 AM

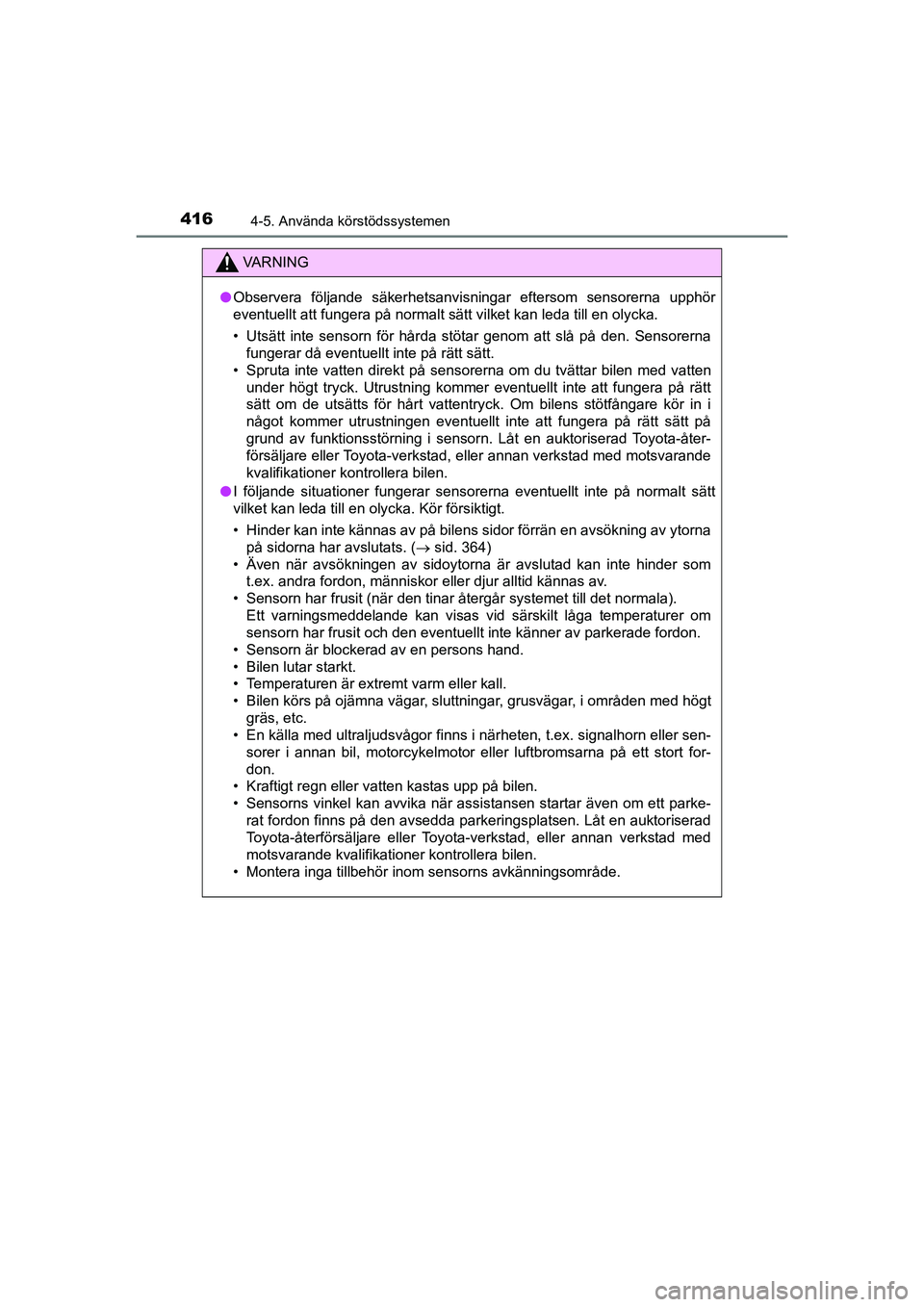

4164-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
lObservera följande säkerhetsanvisningar eftersom sensorerna upphör
eventuellt att fungera på normalt sätt vilket kan leda till en olycka.
• Utsätt inte sensorn för hårda stötar genom att slå på den. Sensorerna
fungerar då eventuellt inte på rätt sätt.
• Spruta inte vatten direkt på sensorerna om du tvättar bilen med vatten
under högt tryck. Utrustning kommer eventuellt inte att fungera på rätt
sätt om de utsätts för hårt vattentryck. Om bilens stötfå\
ngare kör in i
något kommer utrustningen eventuellt inte att fungera på rätt sätt på
grund av funktionsstörning i sensorn. Låt en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
l I följande situationer fungerar sensorerna eventuellt inte på normalt sätt
vilket kan leda till en olycka. Kör försiktigt.
• Hinder kan inte kännas av på bilens sidor förrän en avsökning av ytorna
på sidorna har avslutats. ( sid. 364)
• Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex. andra fordon, människor eller djur alltid kännas av.
• Sensorn har frusit (när den tinar återgår systemet till det normala).
Ett varningsmeddelande kan visas vid särskilt låga temperaturer om
sensorn har frusit och den eventuellt inte känner av parkerade fordon.
• Sensorn är blockerad av en persons hand.
• Bilen lutar starkt.
• Temperaturen är extremt varm eller kall.
• Bilen körs på ojämna vägar, sluttn ingar, grusvägar, i områden med högt
gräs, etc.
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller sen-
sorer i annan bil, motorcykelmotor eller luftbromsarna på ett stort for-
don.
• Kraftigt regn eller vatten kastas upp på bilen.
• Sensorns vinkel kan avvika när assistansen startar även om ett parke- rat fordon finns på den avsedda parkeringsplatsen. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
• Montera inga tillbehör inom sensorns avkänningsområde.
OM47E11SE.book Page 416 Friday, December 4, 2020 9:54 AM

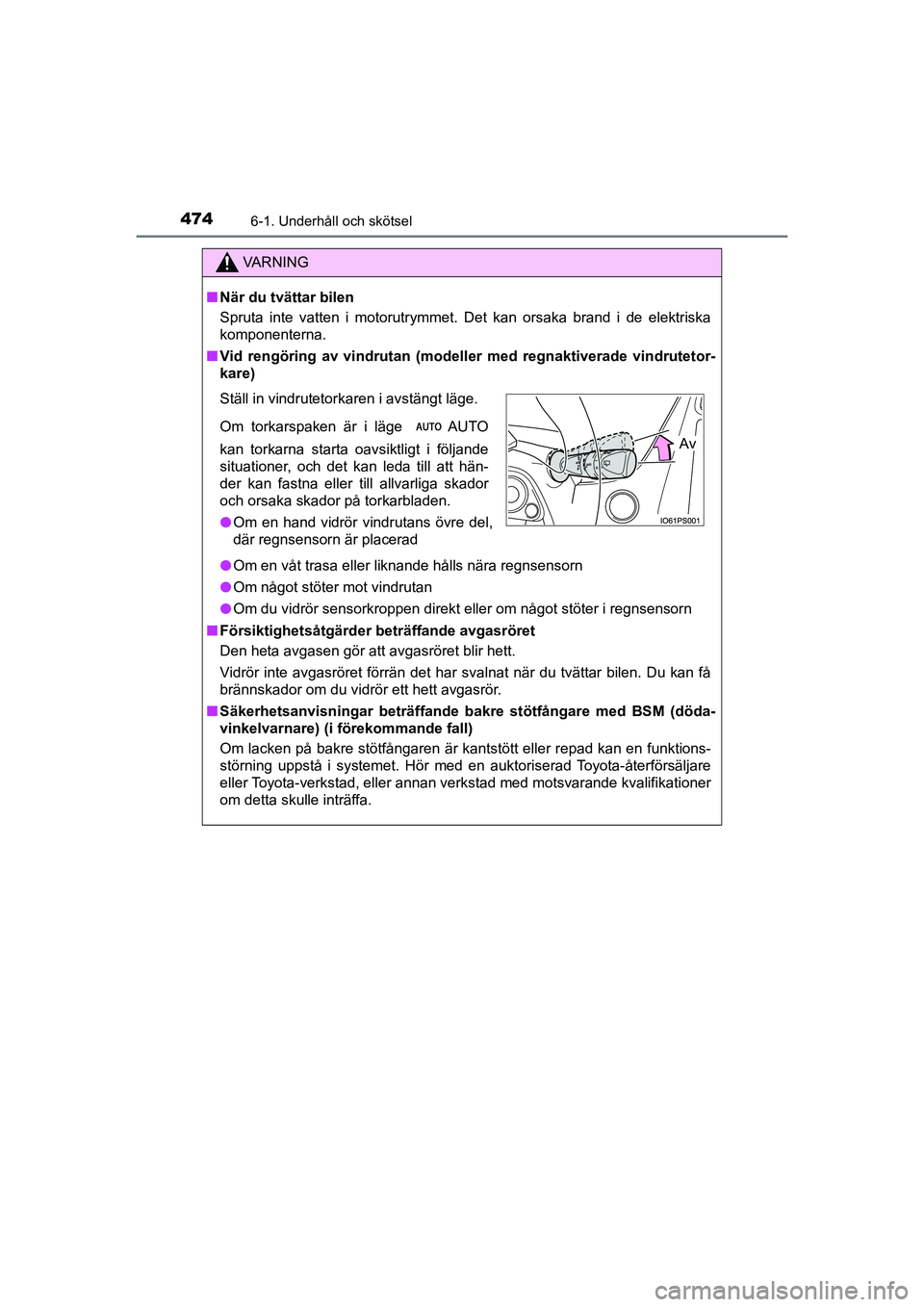

4746-1. Underhåll och skötsel
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
nNär du tvättar bilen
Spruta inte vatten i motorutrymmet. Det kan orsaka brand i de elektriska
komponenterna.
n Vid rengöring av vindrutan (modeller med regnaktiverade vindrutetor-
kare)
l Om en våt trasa eller liknande hålls nära regnsensorn
l Om något stöter mot vindrutan
l Om du vidrör sensorkroppen direkt eller om något stöter i regns\
ensorn
n Försiktighetsåtgärder beträffande avgasröret
Den heta avgasen gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
n Säkerhetsanvisningar beträffande bakre stötfångare med BSM (döda-
vinkelvarnare) (i förekommande fall)
Om lacken på bakre stötfångaren är kantstött eller repad kan en funktions-
störning uppstå i systemet. Hör med en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
om detta skulle inträffa.
Ställ in vindrutetorkaren i avstängt läge.
Om torkarspaken är i läge AUTO
kan torkarna starta oavsiktligt i följande
situationer, och det kan leda till att hän-
der kan fastna eller till allvarliga skador
och orsaka skador på torkarbladen.
l Om en hand vidrör vindrutans övre del,
där regnsensorn är placerad
Av
OM47E11SE.book Page 474 Friday, December 4, 2020 9:54 AM

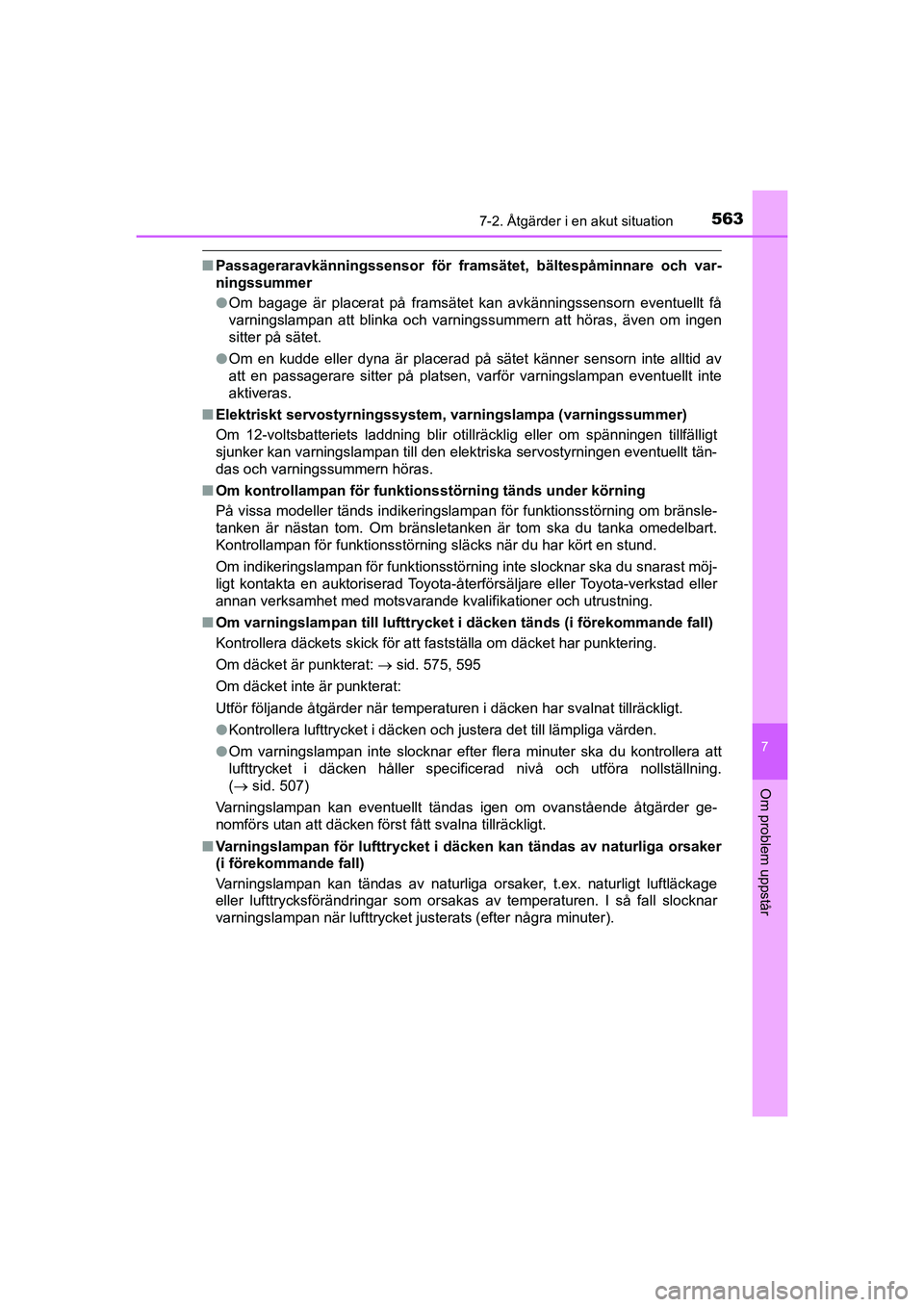

5637-2. Åtgärder i en akut situation
PRIUS_OM_OM47B91E_(EE)
7
Om problem uppstår
nPassageraravkänningssensor för framsät et, bältespåminnare och var-
ningssummer
l Om bagage är placerat på framsätet kan avkänningssensorn eventuellt få
varningslampan att blinka och varningssummern att höras, även om ingen
sitter på sätet.
l Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen, varför varningslampan eventuellt inte
aktiveras.
n Elektriskt servostyrningssystem, varningslampa (varningssummer)
Om 12-voltsbatteriets laddning blir otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till den elektriska servostyrningen eventuellt tän-
das och varningssummern höras.
n Om kontrollampan för funktionsstörning tänds under körning
På vissa modeller tänds indikeringslampan för funktionsstörning om bränsle-
tanken är nästan tom. Om bränsletanken är tom ska du tanka omedelbart.
Kontrollampan för funktionsstörning släcks när du har kört en stund.
Om indikeringslampan för funktionsstörning inte slocknar ska du snarast möj-
ligt kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning.
n Om varningslampan till lufttrycket i däcken tänds (i förekommande fall)
Kontrollera däckets skick för att fastställa om däcket har punktering.
Om däcket är punkterat: sid. 575, 595
Om däcket inte är punkterat:
Utför följande åtgärder när temperaturen i däcken har svalnat tillräckligt.
l Kontrollera lufttrycket i däcken och justera det till lämpliga värden.
l Om varningslampan inte slocknar efter flera minuter ska du kontrollera att
lufttrycket i däcken håller specificerad nivå och utföra nollställning.
( sid. 507)
Varningslampan kan eventuellt tändas igen om ovanstående åtgärder ge-
nomförs utan att däcken först fått svalna tillräckligt.
n Varningslampan för lufttrycket i däcken kan tändas av naturliga orsaker
(i förekommande fall)
Varningslampan kan tändas av naturliga orsaker, t.ex. naturligt luftläckage
eller lufttrycksförändringar som orsakas av temperaturen. I så \
fall slocknar
varningslampan när lufttrycket justerats (efter några minuter).
OM47E11SE.book Page 563 Friday, December 4, 2020 9:54 AM

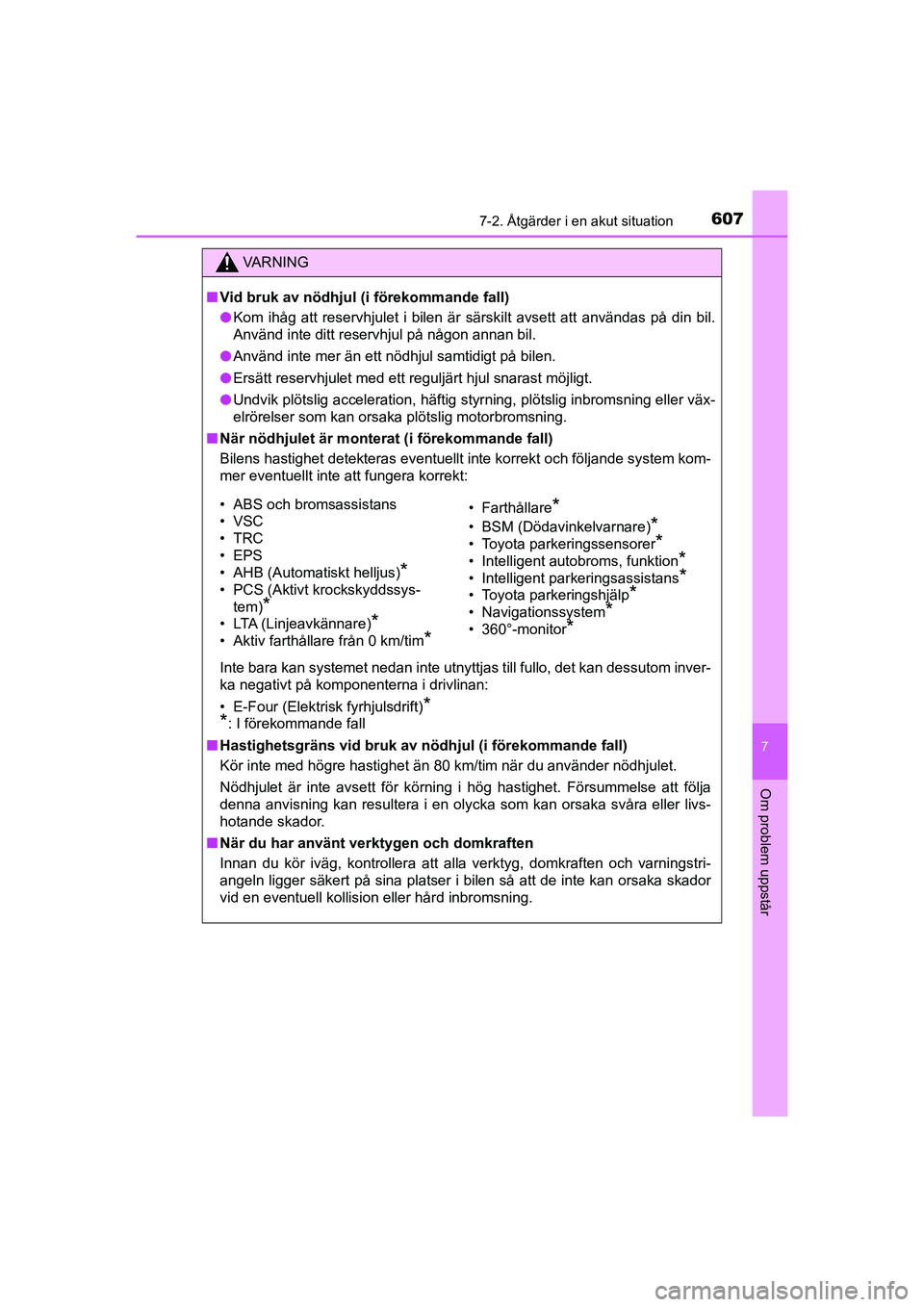

6077-2. Åtgärder i en akut situation
PRIUS_OM_OM47B91E_(EE)
7
Om problem uppstår
VA R N I N G
nVid bruk av nödhjul (i förekommande fall)
l Kom ihåg att reservhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt reservhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt reservhjulet med ett reguljärt hjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat (i förekommande fall)
Bilens hastighet detekteras eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
Inte bara kan systemet nedan inte utnyttjas till fullo, det kan dessutom\
inver-
ka negativt på komponenterna i drivlinan:
• E-Four (Elektrisk fyrhjulsdrift)
*
*
: I förekommande fall
n Hastighetsgräns vid bruk av nödhjul (i förekommande fall)
Kör inte med högre hastighet än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan orsaka skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
•EPS
• AHB (Automatiskt helljus)
*
• PCS (Aktivt krockskyddssys-
tem)
*
• LTA (Linjeavkännare)*
• Aktiv farthållare från 0 km/tim*
• Farthållare*
• BSM (Dödavinkelvarnare)*
• Toyota parkeringssensorer*
• Intelligent autobroms, funktion*
• Intelligent parkeringsassistans*
• Toyota parkeringshjälp*
• Navigationssystem*
• 360°-monitor*
OM47E11SE.book Page 607 Friday, December 4, 2020 9:54 AM

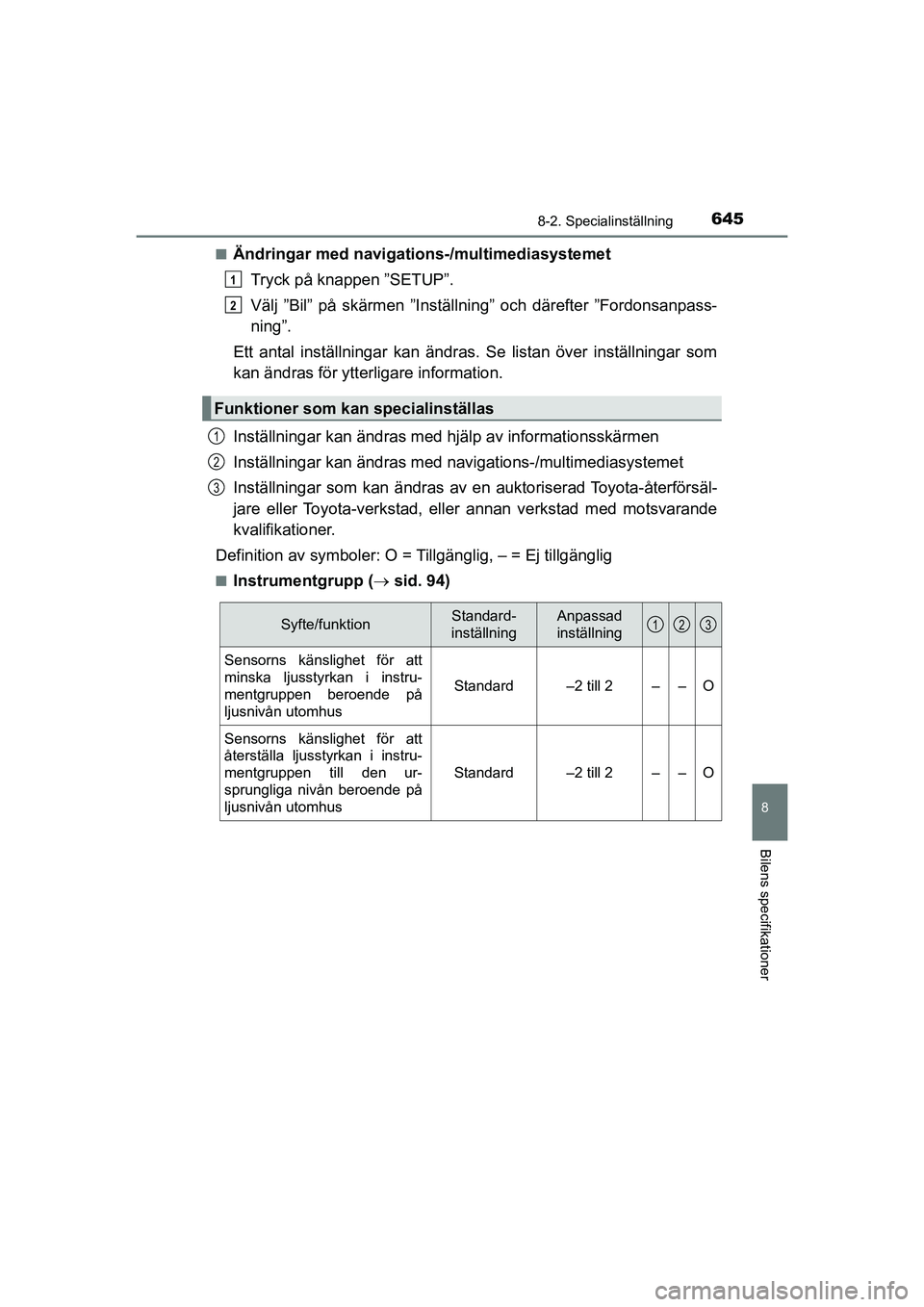

6458-2. Specialinställning
PRIUS_OM_OM47B91E_(EE)
8
Bilens specifikationer
nÄndringar med navigations-/multimediasystemet
Tryck på knappen ”SETUP”.
Välj ”Bil” på skärmen ”Inställni ng” och därefter ”Fordonsanpass-
ning”.
Ett antal inställningar kan ändras. Se listan över inställningar som
kan ändras för ytterligare information.
Inställningar kan ändras med hjälp av informationsskärmen
Inställningar kan ändras med na vigations-/multimediasystemet
Inställningar som kan ändras av en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer.
Definition av symboler: O = Tillgänglig, – = Ej tillgänglig
nInstrumentgrupp ( sid. 94)
Funktioner som kan specialinställas
1
2
1
2
3
Syfte/funktionStandard-
inställningAnpassad
inställning
Sensorns känslighet för att
minska ljusstyrkan i instru-
mentgruppen beroende på
ljusnivån utomhus
Standard–2 till 2––O
Sensorns känslighet för att
återställa ljusstyrkan i instru-
mentgruppen till den ur-
sprungliga nivån beroende på
ljusnivån utomhus
Standard–2 till 2––O
123
OM47E11SE.book Page 645 Friday, December 4, 2020 9:54 AM

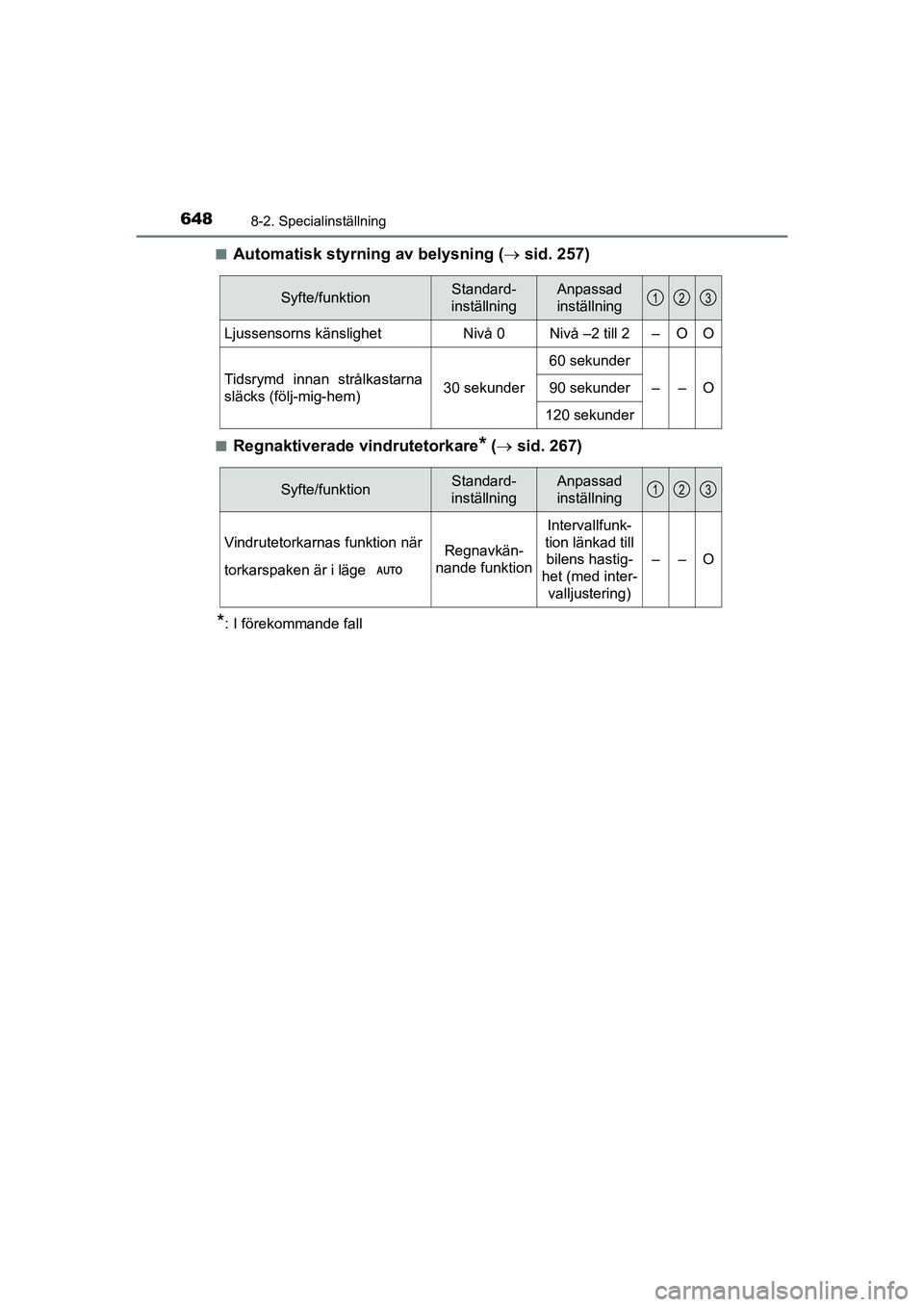

6488-2. Specialinställning
PRIUS_OM_OM47B91E_(EE)n
Automatisk styrning av belysning (
sid. 257)
nRegnaktiverade vindrutetorkare* ( sid. 267)
*: I förekommande fall
Syfte/funktionStandard-
inställningAnpassad
inställning
Ljussensorns känslighetNivå 0Nivå –2 till 2–OO
Tidsrymd innan strålkastarna
släcks (följ-mig-hem)30 sekunder
60 sekunder
––O90 sekunder
120 sekunder
123
Syfte/funktionStandard-
inställningAnpassad
inställning
Vindrutetorkarnas funktion när
torkarspaken är i läge Regnavkän-
nande funktion
Intervallfunk-
tion länkad till bilens hastig-
het (med inter-
valljustering)
––O
123
OM47E11SE.book Page 648 Friday, December 4, 2020 9:54 AM

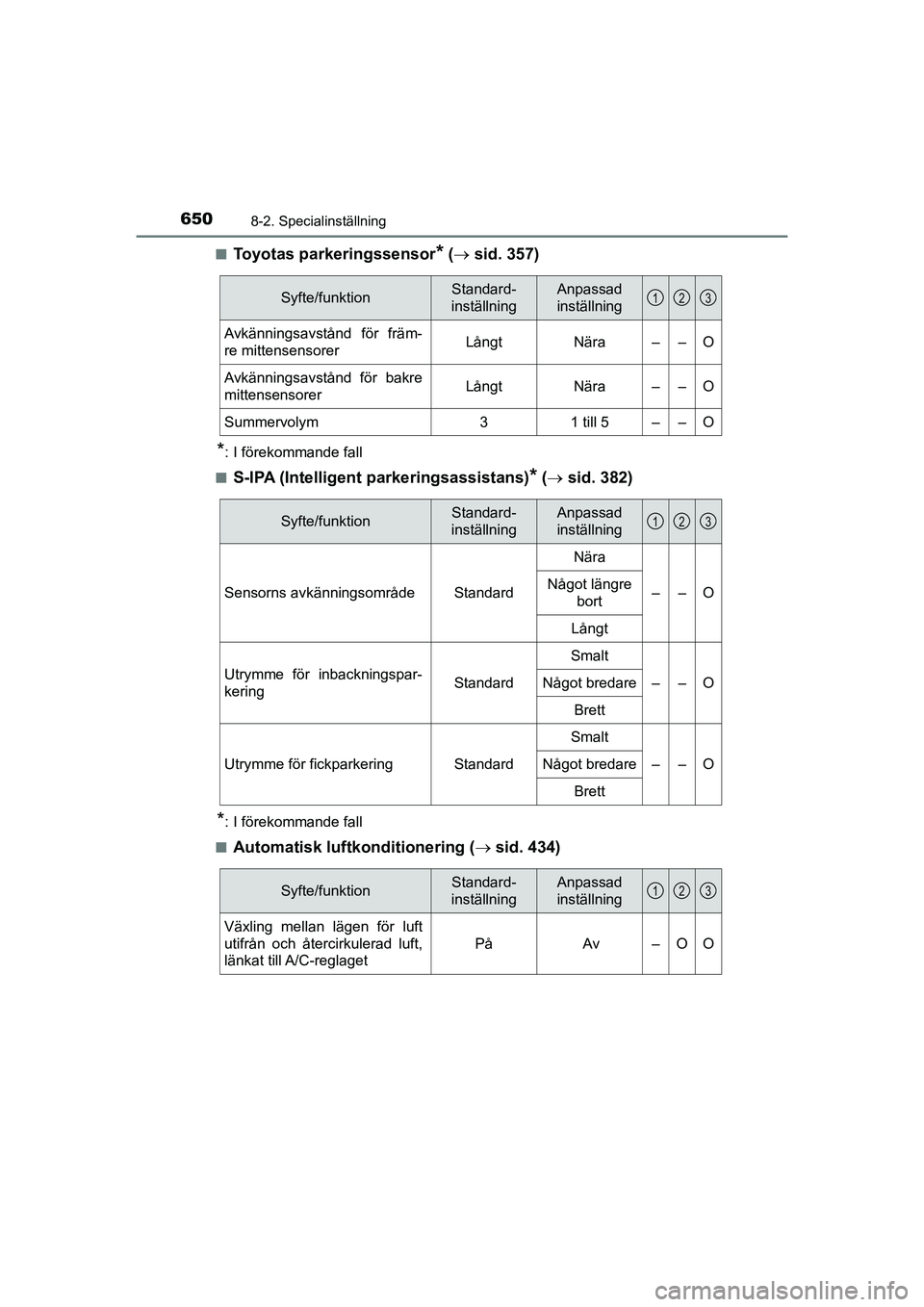

6508-2. Specialinställning
PRIUS_OM_OM47B91E_(EE)n
Toyotas parkeringssensor* (
 sid. 357)
*: I förekommande fall
n
S-IPA (Intelligent parkeringsassistans)* (  sid. 382)
*: I förekommande fall
n
Automatisk luftkonditionering ( sid. 434)
Syfte/funktionStandard-
inställningAnpassad
inställning
Avkänningsavstånd för främ-
re mittensensorerLångtNära––O
Avkänningsavstånd för bakre
mittensensorerLångtNära––O
Summervolym31 till 5––O
123
Syfte/funktionStandard-
inställningAnpassad
inställning
Sensorns avkänningsområdeStandard
Nära
––ONågot längre bort
Långt
Utrymme för inbackningspar-
keringStandard
Smalt
––ONågot bredare
Brett
Utrymme för fickparkeringStandard
Smalt
––ONågot bredare
Brett
123
Syfte/funktionStandard-
inställningAnpassad
inställning
Växling mellan lägen för luft
utifrån och återcirkulerad luft,
länkat till A/C-reglaget
På Av–OO
123
OM47E11SE.book Page 650 Friday, December 4, 2020 9:54 AM

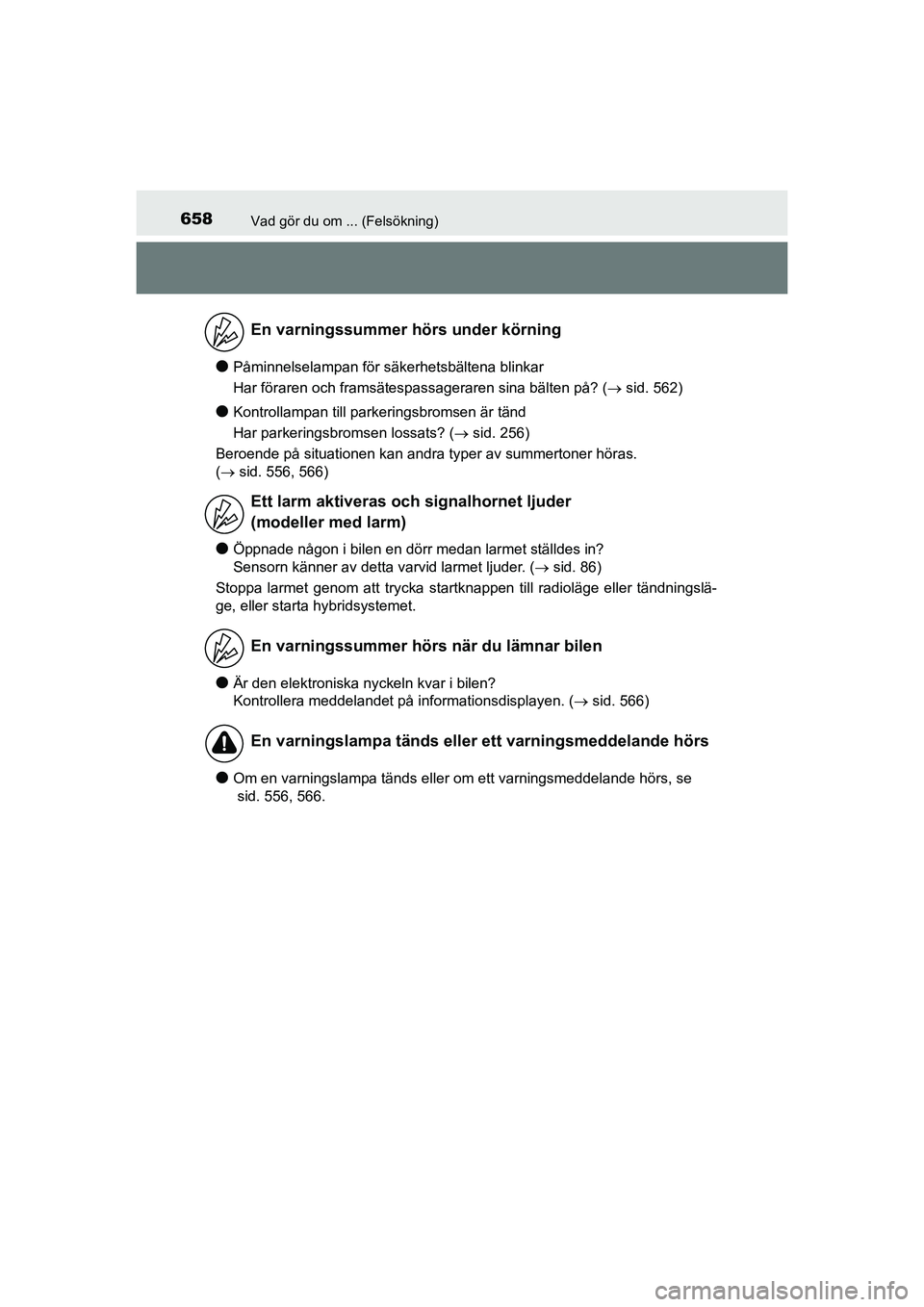

658Vad gör du om ... (Felsökning)
PRIUS_OM_OM47B91E_(EE)
lPåminnelselampan för säkerhetsbältena blinkar
Har föraren och framsätespassageraren sina bälten på? (sid. 562)
lKontrollampan till parkeringsbromsen är tänd
Har parkeringsbromsen lossats? ( sid. 256)
Beroende på situationen kan andra typer av summertoner höras.
(  sid. 556, 566)
lÖppnade någon i bilen en dörr medan larmet ställdes in?
Sensorn känner av detta varvid larmet ljuder. ( sid. 86)
Stoppa larmet genom att trycka startknappen till radioläge eller tändningslä-
ge, eller starta hybridsystemet.
lÄr den elektroniska nyckeln kvar i bilen?
Kontrollera meddelandet på informationsdisplayen. ( sid. 566)
lOm en varningslampa tänds eller om ett varningsmeddelande hörs, se
sid. 556, 566.
En varningssummer hörs under körning
Ett larm aktiveras och signalhornet ljuder
(modeller med larm)
En varningssummer hörs när du lämnar bilen
En varningslampa tänds eller ett varningsmeddelande hörs
OM47E11SE.book Page 658 Friday, December 4, 2020 9:54 AM
