3634-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)

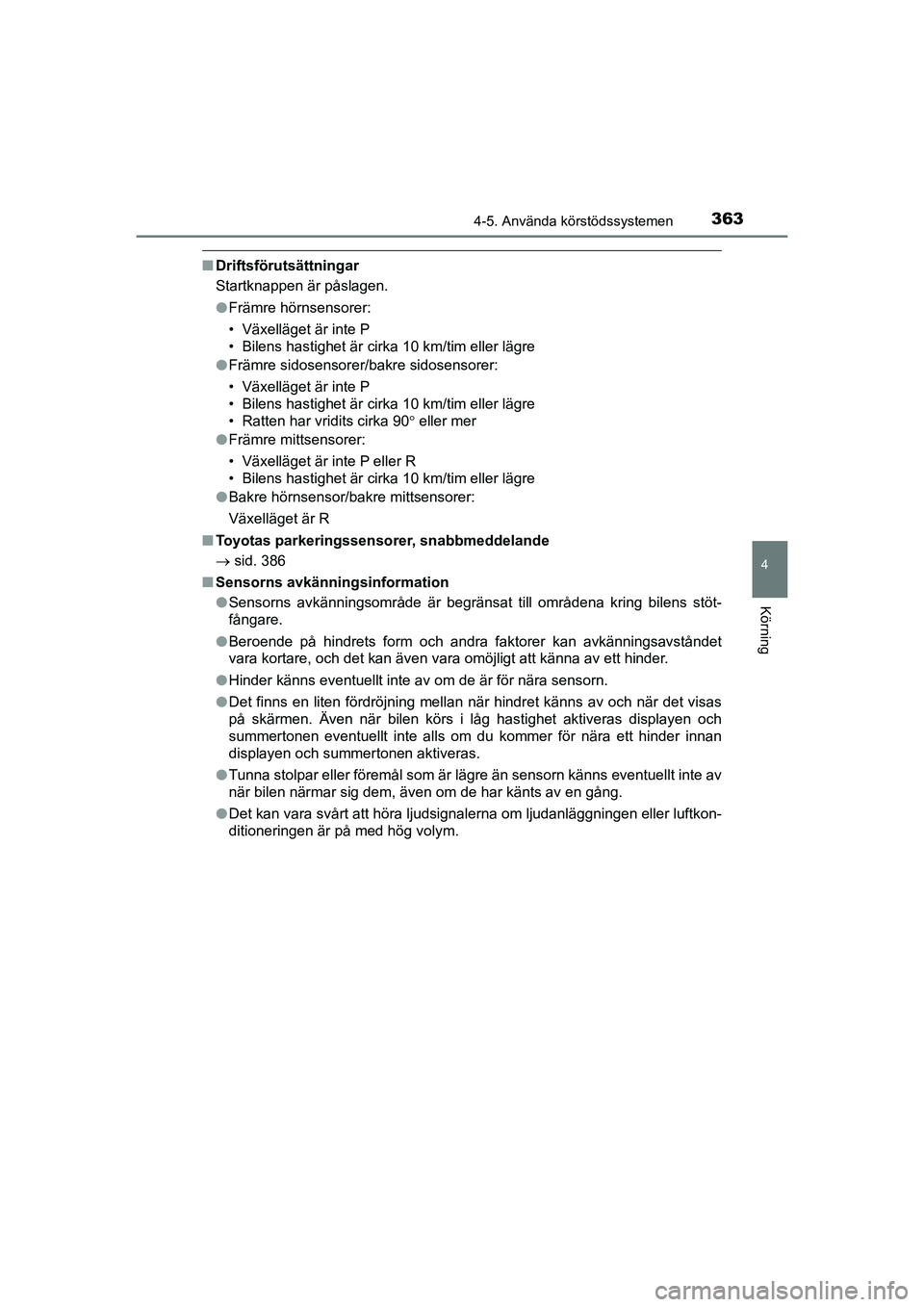

nDriftsförutsättningar
Startknappen är påslagen.
lFrämre hörnsensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
l Främre sidosensorer/bakre sidosensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
• Ratten har vridits cirka 90  eller mer
l Främre mittsensorer:
• Växelläget är inte P eller R
• Bilens hastighet är cirka 10 km/tim eller lägre
l Bakre hörnsensor/bakre mittsensorer:
Växelläget är R
n Toyotas parkeringssenso rer, snabbmeddelande
 sid. 386
n Sensorns avkänningsinformation
lSensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
l Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett h\
inder.
l Hinder känns eventuellt inte av om de är för nära sensorn.
l Det finns en liten fördröjning mellan när hindret känns av och när det visas
på skärmen. Även när bilen körs i låg hastighet aktiveras displayen och
summertonen eventuellt inte alls om du kommer för nära ett hinder innan
displayen och summertonen aktiveras.
l Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
l Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
OM47E11SE.book Page 363 Friday, December 4, 2020 9:54 AM

3644-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n

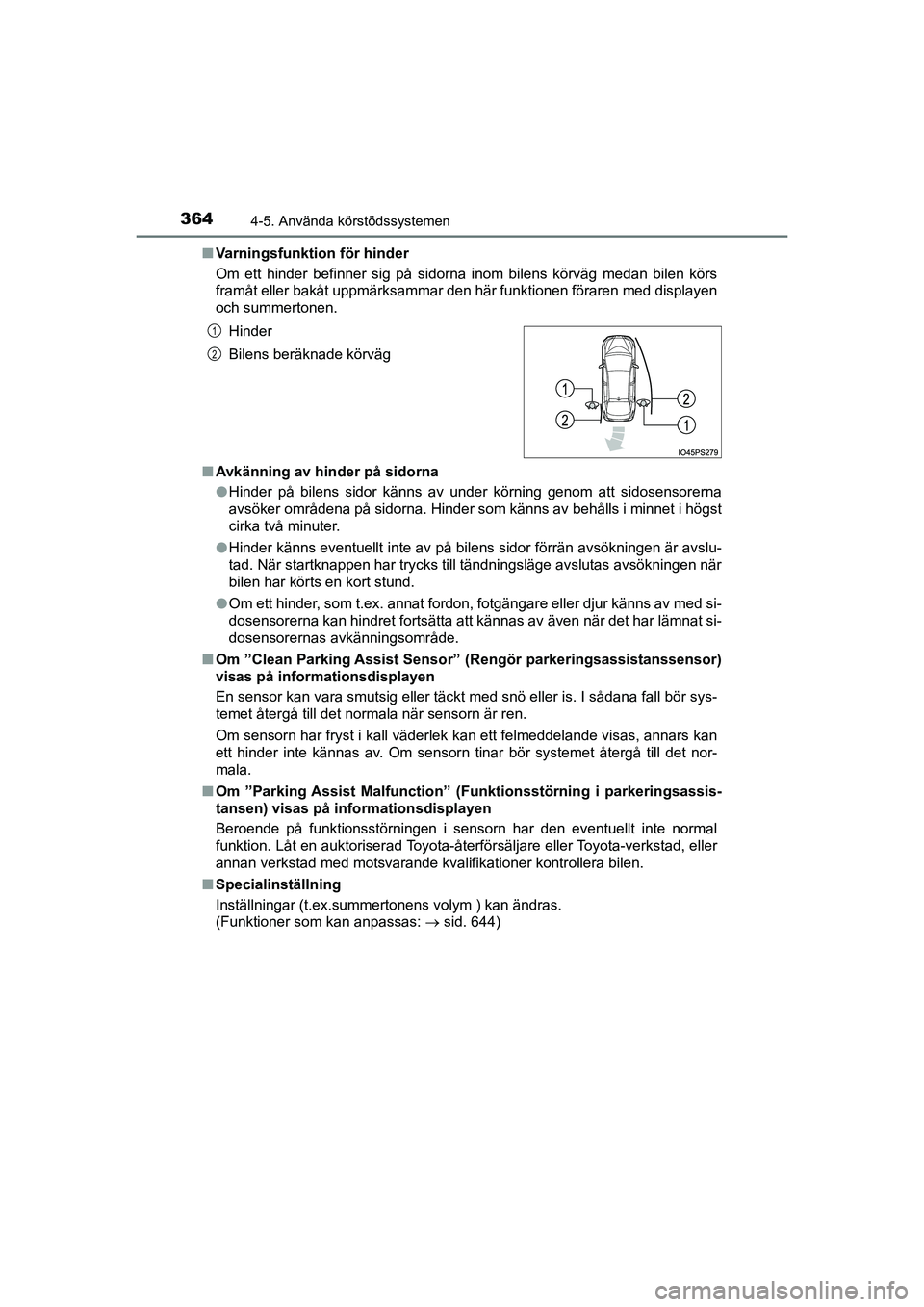

Varningsfunktion för hinder
Om ett hinder befinner sig på sidorna inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den här funktionen föraren med displayen
och summertonen.
Hinder
Bilens beräknade körväg
n Avkänning av hinder på sidorna
lHinder på bilens sidor känns av under körning genom att sidosen\
sorerna
avsöker områdena på sidorna. Hinder som känns av behålls i minnet i högst
cirka två minuter.
l Hinder känns eventuellt inte av på bilens sidor förrän avsökningen är avslu-
tad. När startknappen har trycks till tändningsläge avslutas av\
sökningen när
bilen har körts en kort stund.
l Om ett hinder, som t.ex. annat fordon, fotgängare eller djur känns av med si-
dosensorerna kan hindret fortsätta att kännas av även när det har lämnat si-
dosensorernas avkänningsområde.
n Om ”Clean Parking Assist Sensor ” (Rengör parkeringsassistanssensor)
visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. I sådana fall bör sys-
temet återgå till det normala när sensorn är ren.
Om sensorn har fryst i kall väderlek kan ett felmeddelande visas, annars kan
ett hinder inte kännas av. Om sensorn tinar bör systemet återgå till det nor-
mala.
n Om ”Parking Assist Malfunction” (Funktionsstörning i parkeringsassis-
tansen) visas på informationsdisplayen
Beroende på funktionsstörningen i sensorn har den eventuellt inte normal
funktion. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
n Specialinställning
Inställningar (t.ex.summertonens volym ) kan ändras.
(Funktioner som kan anpassas: sid. 644)
1
2
OM47E11SE.book Page 364 Friday, December 4, 2020 9:54 AM

3654-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)

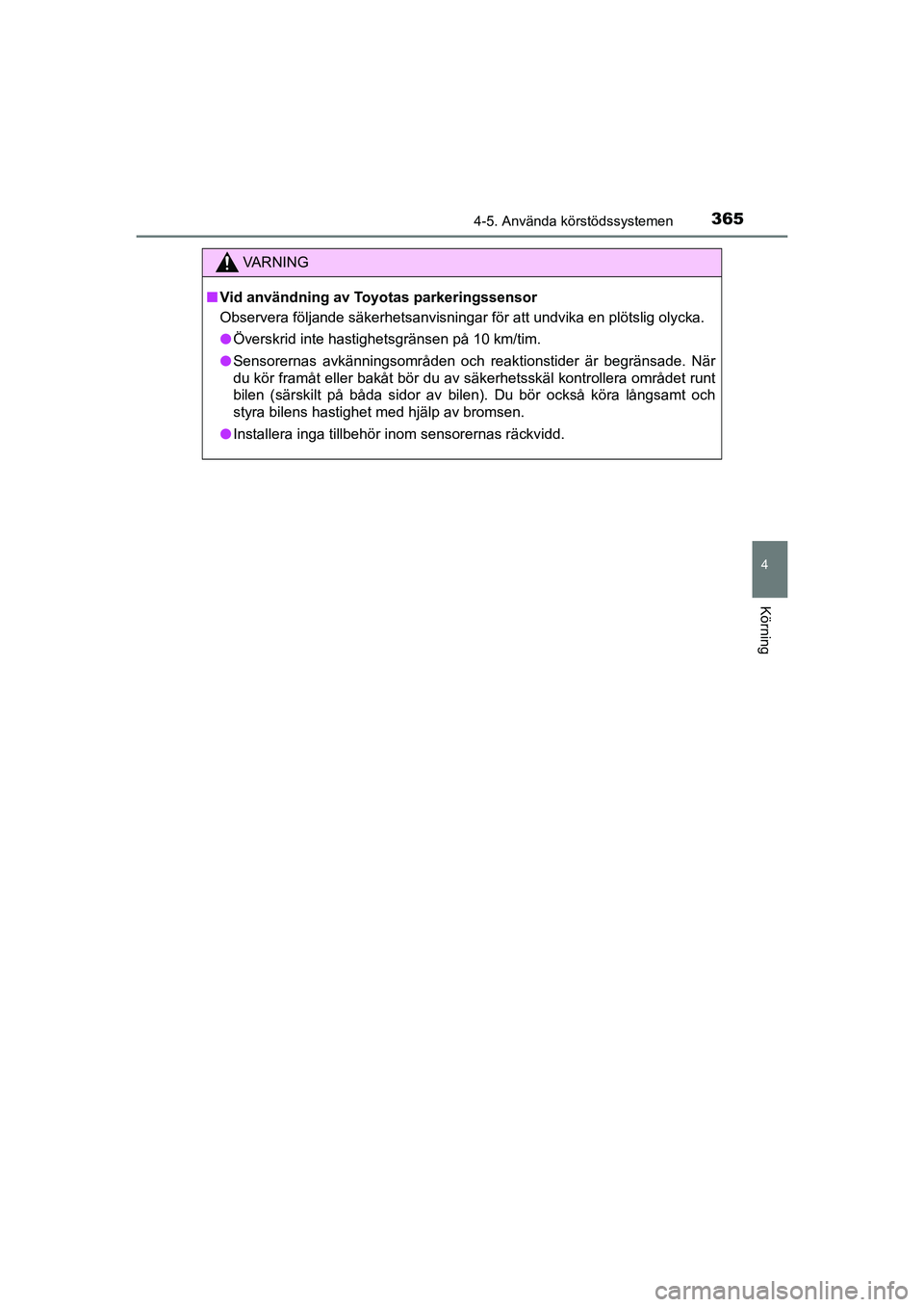

VA R N I N G
nVid användning av Toyo tas parkeringssensor
Observera följande säkerhetsanvisningar för att undvika en plötslig olycka.
l Överskrid inte hastighetsgränsen på 10 km/tim.
l Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt\
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
l Installera inga tillbehör inom sensorernas räckvidd.
OM47E11SE.book Page 365 Friday, December 4, 2020 9:54 AM

3664-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)

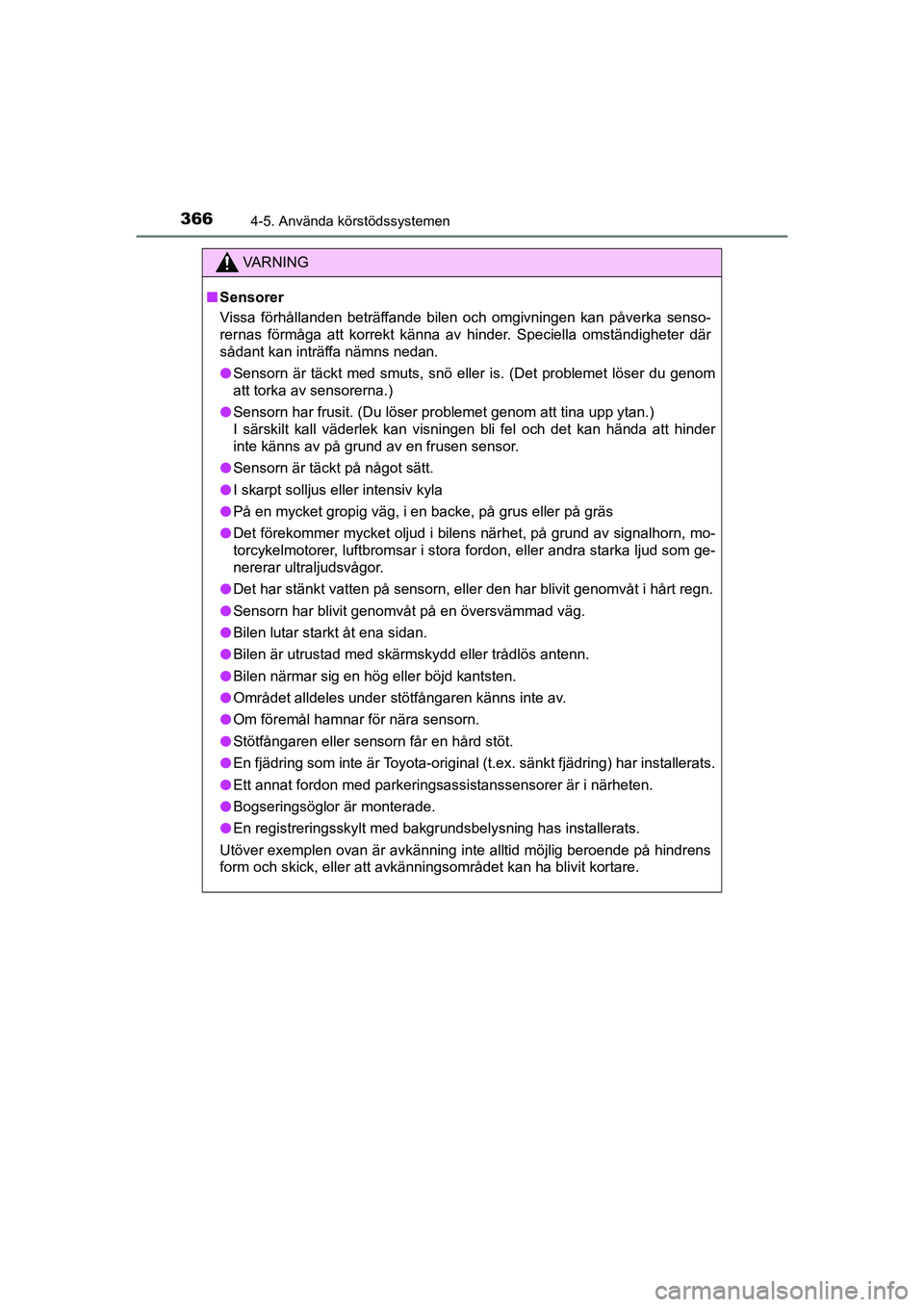

VA R N I N G
nSensorer
Vissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
l Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
l Sensorn har frusit. (Du löser problemet genom att tina upp ytan.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
l Sensorn är täckt på något sätt.
l I skarpt solljus eller intensiv kyla
l På en mycket gropig väg, i en backe, på grus eller på gräs
l Det förekommer mycket oljud i bilens närhet, på grund av signalhorn, mo-
torcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som ge-
nererar ultraljudsvågor.
l Det har stänkt vatten på sensorn, eller den har blivit genomvåt\
i hårt regn.
l Sensorn har blivit genomvåt på en översvämmad väg.
l Bilen lutar starkt åt ena sidan.
l Bilen är utrustad med skärmskydd eller trådlös antenn.
l Bilen närmar sig en hög eller böjd kantsten.
l Området alldeles under stötfångaren känns inte av.
l Om föremål hamnar för nära sensorn.
l Stötfångaren eller sensorn får en hård stöt.
l En fjädring som inte är Toyota-original (t.ex. sänkt fjädring) har installerats.
l Ett annat fordon med parkeringsassistanssensorer är i närheten.
l Bogseringsöglor är monterade.
l En registreringsskylt med bakgrundsbelysning has installerats.
Utöver exemplen ovan är avkänning inte alltid möjlig beroende på hindrens
form och skick, eller att avkänningsområdet kan ha blivit kortare.
OM47E11SE.book Page 366 Friday, December 4, 2020 9:54 AM

3674-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)

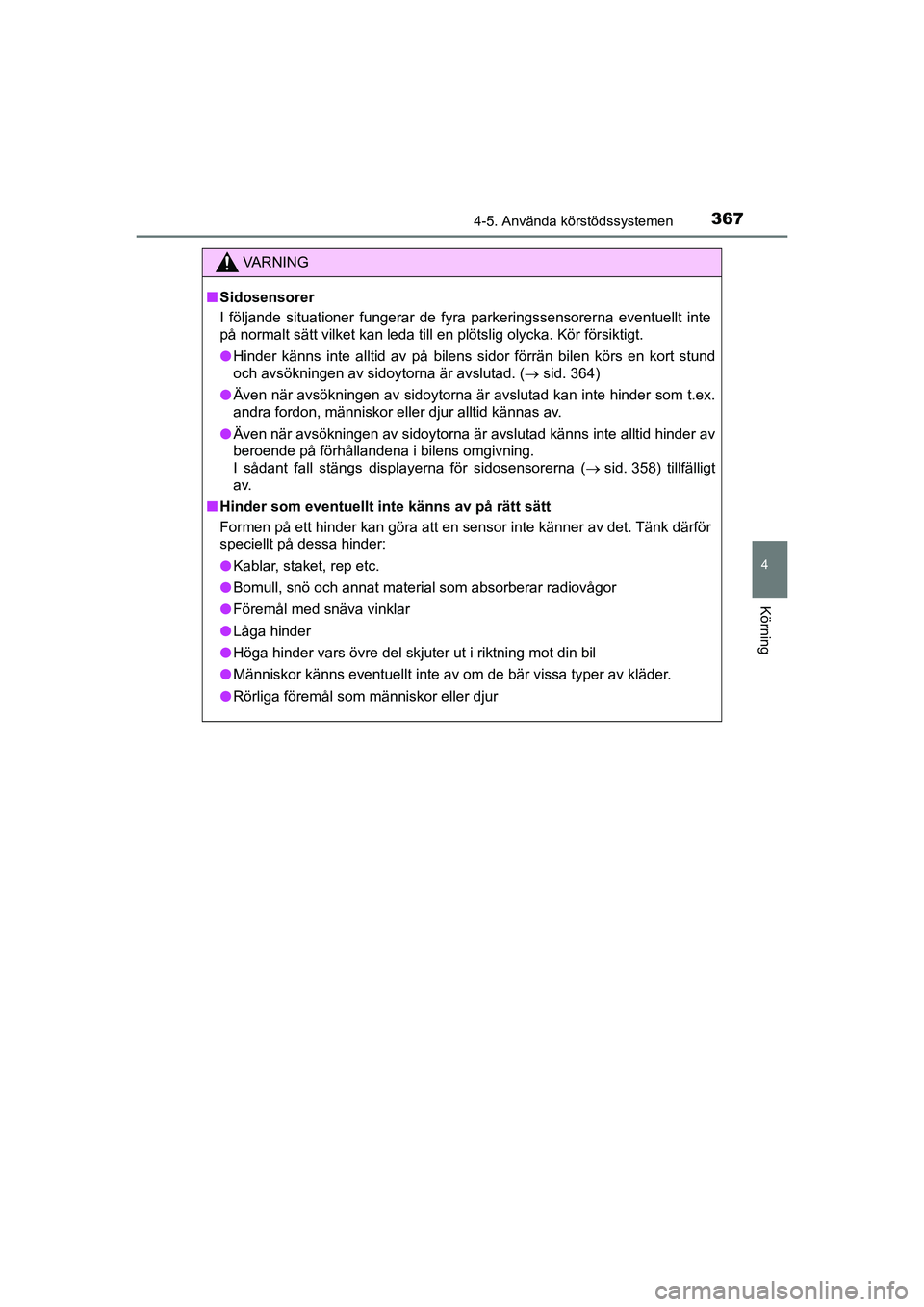

VA R N I N G
nSidosensorer
I följande situationer fungerar de fyra parkeringssensorerna eventuellt inte
på normalt sätt vilket kan leda till en plötslig olycka. Kör försiktigt.
l Hinder känns inte alltid av på bilens sidor förrän bilen körs en kort stund
och avsökningen av sidoytorna är avslutad. ( sid. 364)
l Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur alltid kännas av.
l Även när avsökningen av sidoytorna är avslutad känns inte alltid hinder av
beroende på förhållandena i bilens omgivning.
I sådant fall stängs displayerna för sidosensorerna ( sid. 358) tillfälligt
av.
n Hinder som eventuellt inte känns av på rätt sätt
Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
l Kablar, staket, rep etc.
l Bomull, snö och annat material som absorberar radiovågor
l Föremål med snäva vinklar
l Låga hinder
l Höga hinder vars övre del skjuter ut i riktning mot din bil
l Människor känns eventuellt inte av om de bär vissa typer av klä\
der.
l Rörliga föremål som människor eller djur
OM47E11SE.book Page 367 Friday, December 4, 2020 9:54 AM

3684-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
OBSERVERA
nVid användning av Toyo tas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
l Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
l Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
l Om stötdämparen kolliderar med något.
l Om displayen visas kontinuerligt utan ljudsignal.
l Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
n När du tvättar bilen
l Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
l Rikta inte ånga för nära sensorerna om du tvättar bilen med ånga. Senso-
rerna kommer eventuellt inte att fungera på rätt sätt om de utsätts för
ånga.
OM47E11SE.book Page 368 Friday, December 4, 2020 9:54 AM

369
4
4-5. Använda körstödssystemen
Körning
PRIUS_OM_OM47B91E_(EE)

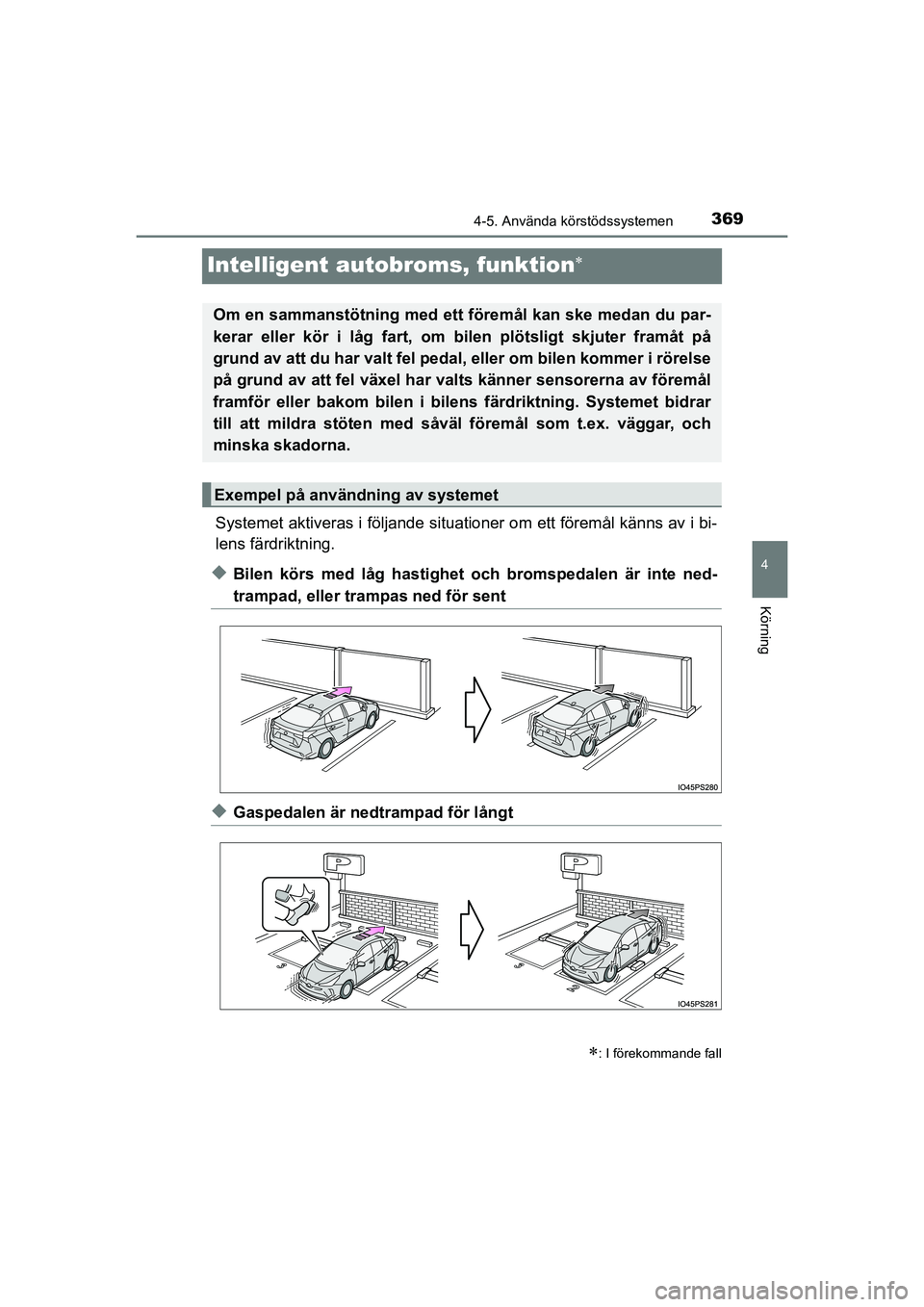

Intelligent autobroms, funktion
Systemet aktiveras i följande situationer om ett föremål känns av i bi-
lens färdriktning.
uBilen körs med låg hastighet oc h bromspedalen är inte ned-
trampad, eller trampas ned för sent
uGaspedalen är nedtrampad för långt
: I förekommande fall
Om en sammanstötning med ett föremål kan ske medan du par-
kerar eller kör i låg fart, om bi len plötsligt skjuter framåt på
grund av att du har valt fel pedal, eller om bilen kommer i rörelse
på grund av att fel växel har valts känner sensorerna av föremål
framför eller bakom bilen i bilens färdriktning. Systemet bidrar
till att mildra stöten med såväl föremål som t.ex. väggar, och
minska skadorna.
Exempel på användning av systemet
OM47E11SE.book Page 369 Friday, December 4, 2020 9:54 AM

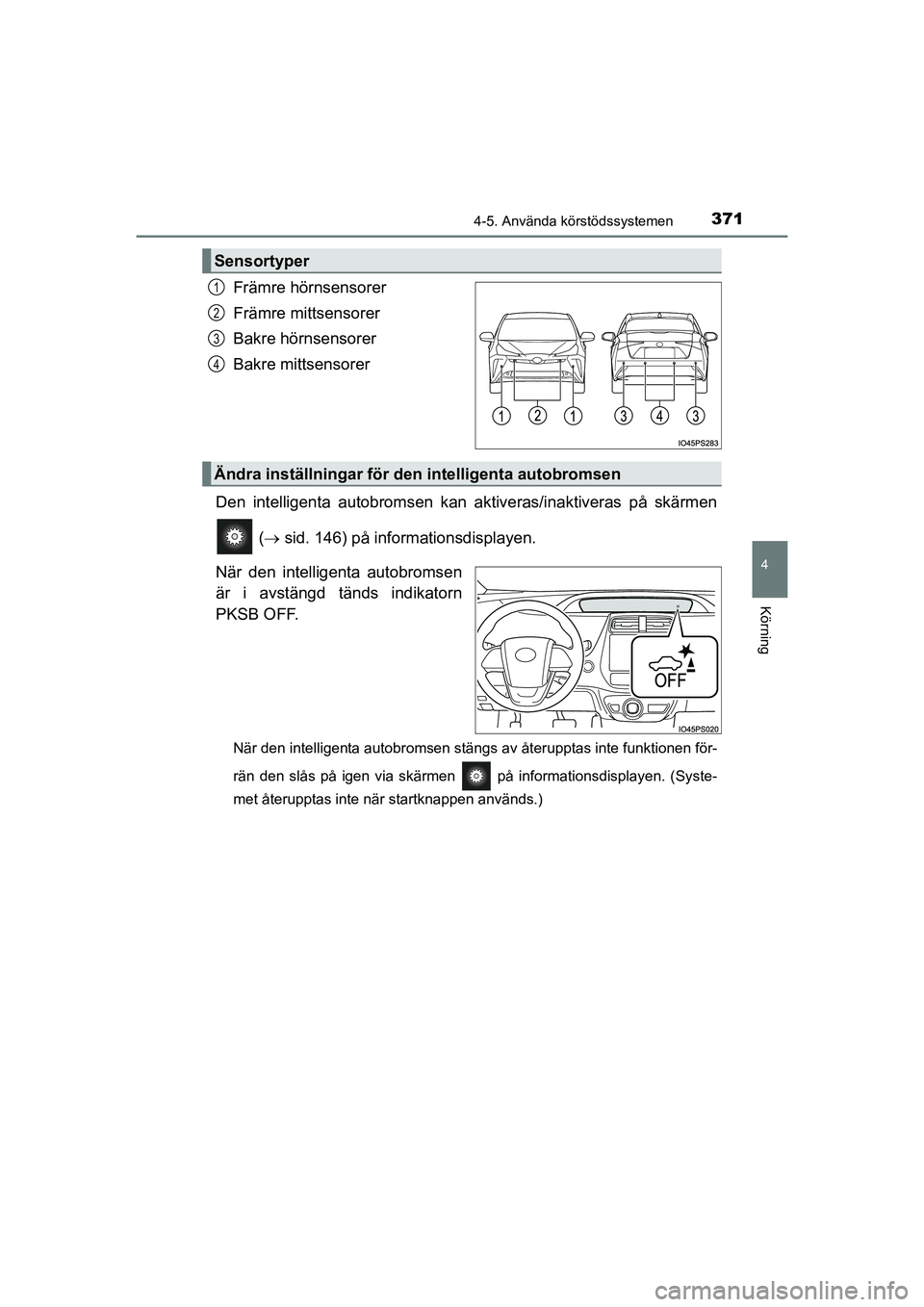

3714-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Den intelligenta autobromsen kan aktiveras/inaktiveras på skärmen ( sid. 146) på informationsdisplayen.
När den intelligenta autobromsen
är i avstängd tänds indikatorn
PKSB OFF.
När den intelligenta autobromsen stängs av återupptas inte funk\
tionen för-
rän den slås på igen via skärmen på informationsdisplayen. (Syste-
met återupptas inte när startknappen används.)
Sensortyper
1
2
3
4
Ändra inställningar för den intelligenta autobromsen
OM47E11SE.book Page 371 Friday, December 4, 2020 9:54 AM

3764-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)

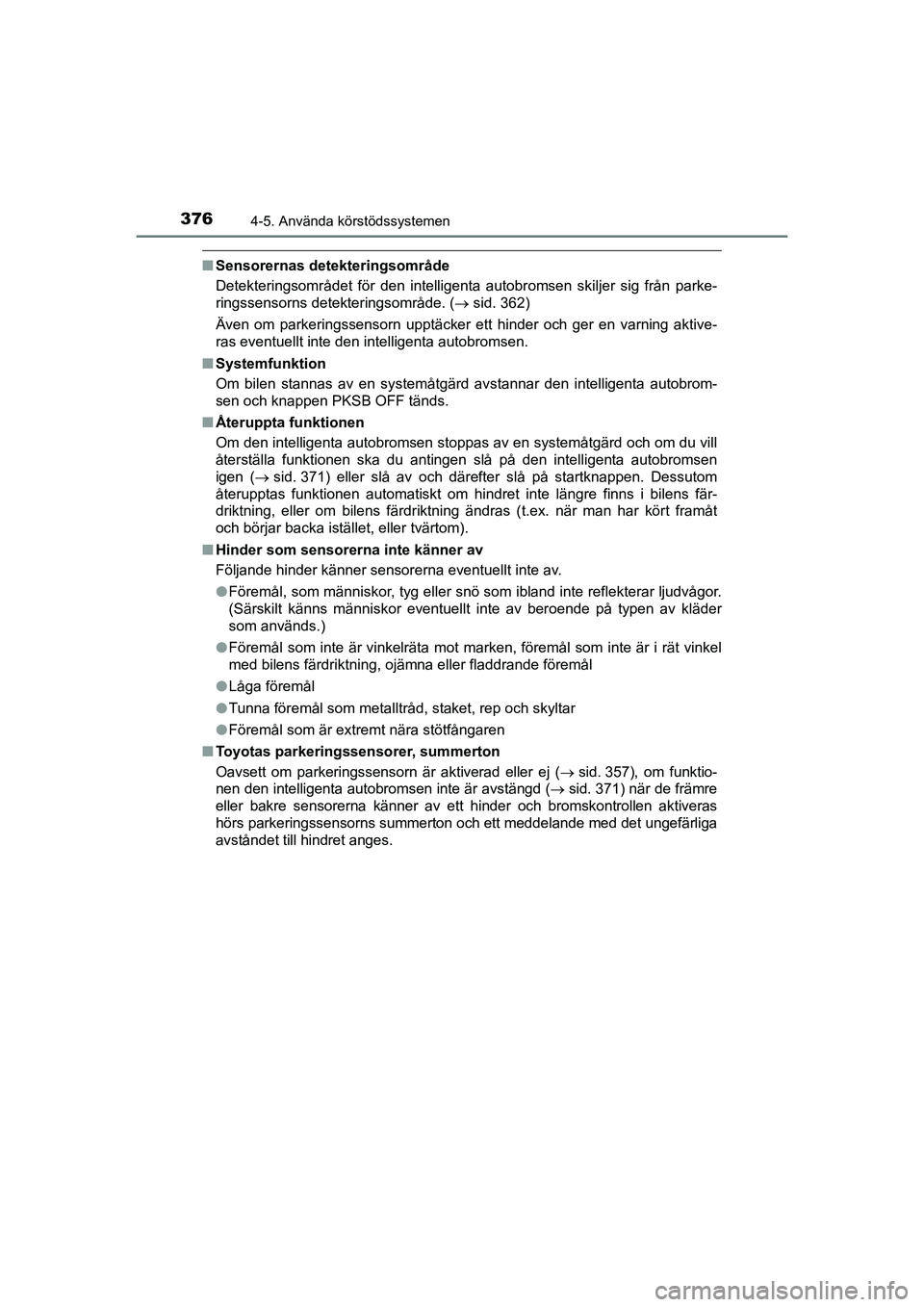

nSensorernas detekteringsområde
Detekteringsområdet för den intelligenta autobromsen skiljer sig från parke-
ringssensorns detekteringsområde. ( sid. 362)
Även om parkeringssensorn upptäcker ett hinder och ger en varning aktive-
ras eventuellt inte den intelligenta autobromsen.
n Systemfunktion
Om bilen stannas av en systemåtgärd avstannar den intelligenta autobrom-
sen och knappen PKSB OFF tänds.
n Återuppta funktionen
Om den intelligenta autobromsen stoppas av en systemåtgärd och om du vill
återställa funktionen ska du antingen slå på den intelligenta autobromsen
igen ( sid. 371) eller slå av och därefter slå på startknappen. Dessutom
återupptas funktionen automatiskt om hindret inte längre finns i bilens fär-
driktning, eller om bilens färdriktning ändras (t.ex. när man har kört framåt
och börjar backa istället, eller tvärtom).
n Hinder som sensorerna inte känner av
Följande hinder känner sensorerna eventuellt inte av.
lFöremål, som människor, tyg eller snö som ibland inte reflekterar ljudvågor.
(Särskilt känns människor eventuellt inte av beroende på ty\
pen av kläder
som används.)
l Föremål som inte är vinkelräta mot marken, föremål som inte är i rät vinkel
med bilens färdriktning, ojämna eller fladdrande föremål
l Låga föremål
l Tunna föremål som metalltråd, staket, rep och skyltar
l Föremål som är extremt nära stötfångaren
n Toyotas parkeringssen sorer, summerton
Oavsett om parkeringssensorn är aktiverad eller ej ( sid. 357), om funktio-
nen den intelligenta autobromsen inte är avstängd ( sid. 371) när de främre
eller bakre sensorerna känner av ett hinder och bromskontrollen aktiveras
hörs parkeringssensorns summerton och ett meddelande med det ungefärliga
avståndet till hindret anges.
OM47E11SE.book Page 376 Friday, December 4, 2020 9:54 AM

3774-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)n

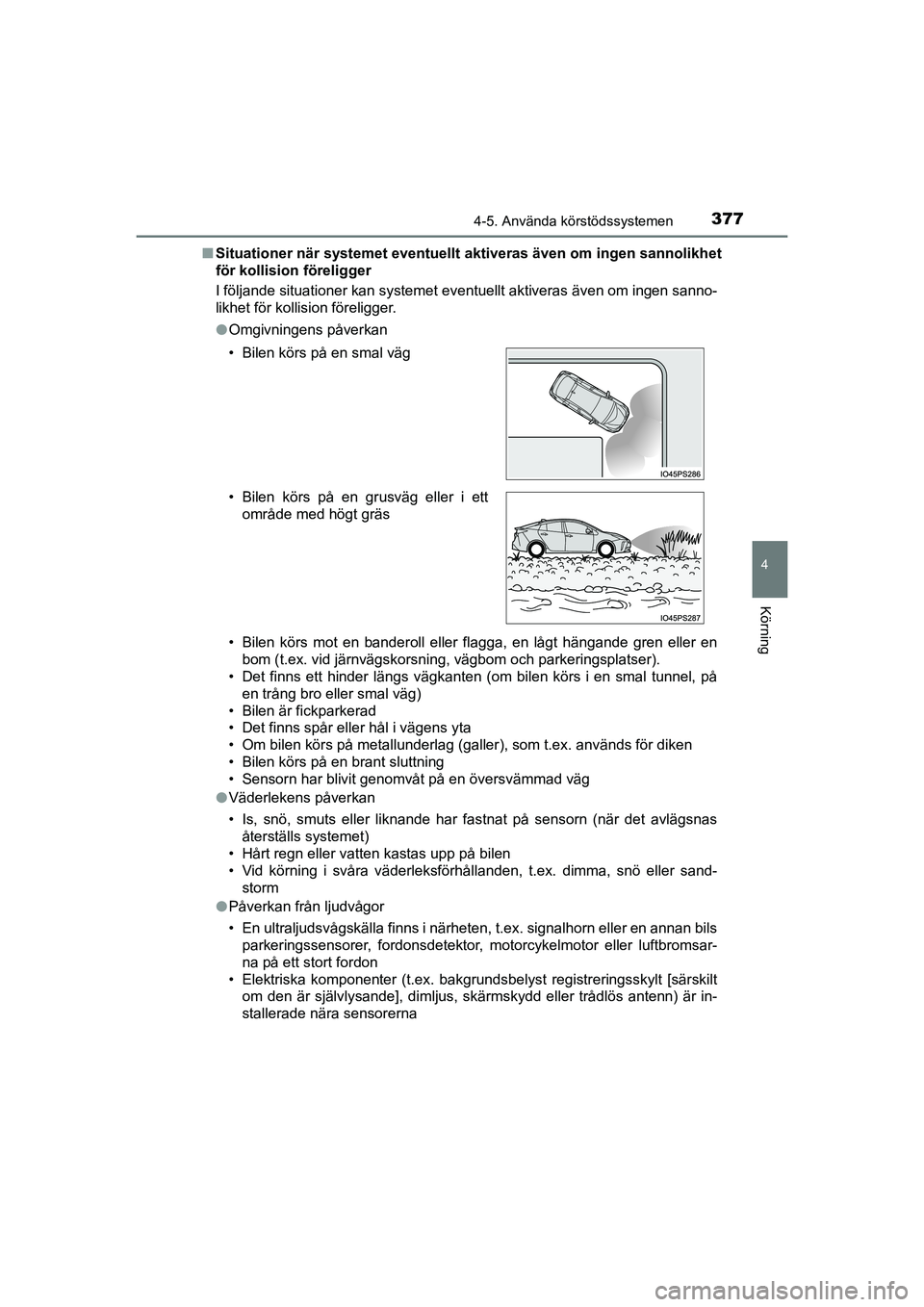

Situationer när systemet eventuellt aktiveras även om ingen sannolikhet
för kollision föreligger
I följande situationer kan systemet eventuellt aktiveras även om ingen sanno-
likhet för kollision föreligger.
l Omgivningens påverkan
• Bilen körs mot en banderoll eller flagga, en lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning, vägbom och parkeringsplatser)\
.
• Det finns ett hinder längs vägkanten (om bilen körs i en smal tunnel, på en trång bro eller smal väg)
• Bilen är fickparkerad
• Det finns spår eller hål i vägens yta
• Om bilen körs på metallunderlag (galler), som t.ex. används för diken
• Bilen körs på en brant sluttning
• Sensorn har blivit genomvåt på en översvämmad väg
l Väderlekens påverkan
• Is, snö, smuts eller liknande har fastnat på sensorn (när det avlägsnas
återställs systemet)
• Hårt regn eller vatten kastas upp på bilen
• Vid körning i svåra väderleksförhållanden, t.ex. dimma, snö eller sand-
storm
l Påverkan från ljudvågor
• En ultraljudsvågskälla finns i närheten, t.ex. signalhorn eller en annan bils
parkeringssensorer, fordonsdetektor, motorcykelmotor eller luftbromsar-
na på ett stort fordon
• Elektriska komponenter (t.ex. bakgrundsbelyst registreringsskylt [särskilt om den är självlysande], dimljus, skärm skydd eller trådlös antenn) är in-
stallerade nära sensorerna
• Bilen körs på en smal väg
• Bilen körs på en grusväg eller i ett
område med högt gräs
OM47E11SE.book Page 377 Friday, December 4, 2020 9:54 AM
