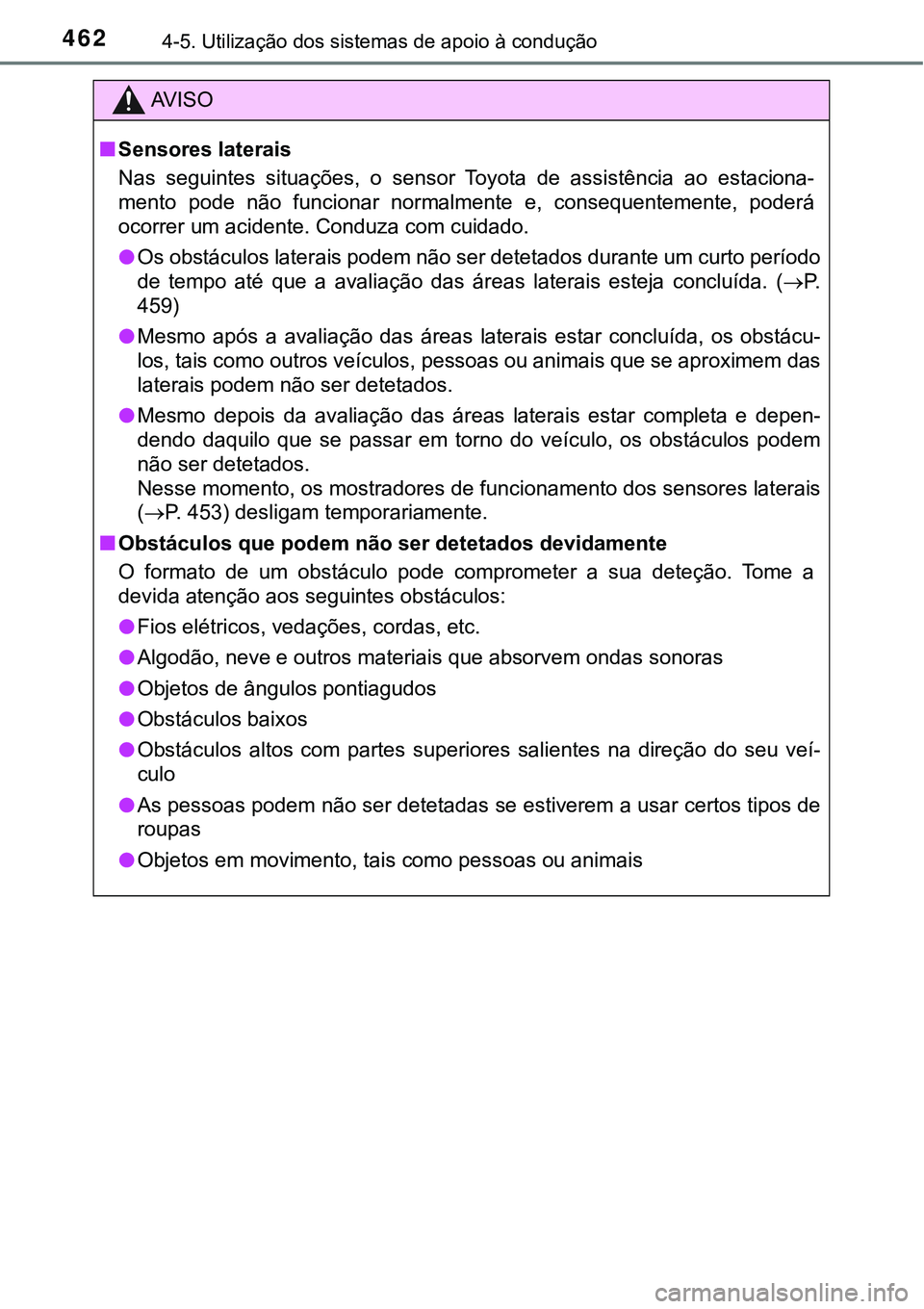

4624-5. Utilização dos sistemas de apoio à condução
AV I S O
■Sensores laterais
Nas seguintes situações, o sensor Toyota de assistência ao estaciona-
mento pode não funcionar normalmente e, consequentemente, poderá
ocorrer um acidente. Conduza com cuidado.
●Os obstáculos laterais podem não ser detetados durante um curto período
de tempo até que a avaliação das áreas laterais esteja concluída. (P.
459)
●Mesmo após a avaliação das áreas laterais estar concluída, os obstácu-
los, tais como outros veículos, pessoas ou animais que se aproximem das
laterais podem não ser detetados.
●Mesmo depois da avaliação das áreas laterais estar completa e depen-
dendo daquilo que se passar em torno do veículo, os obstáculos podem
não ser detetados.
Nesse momento, os mostradores de funcionamento dos sensores laterais
(P. 453) desligam temporariamente.
■Obstáculos que podem não ser detetados devidamente
O formato de um obstáculo pode comprometer a sua deteção. Tome a
devida atenção aos seguintes obstáculos:
●Fios elétricos, vedações, cordas, etc.
●Algodão, neve e outros materiais que absorvem ondas sonoras
●Objetos de ângulos pontiagudos
●Obstáculos baixos
●Obstáculos altos com partes superiores salientes na direção do seu veí-
culo
●As pessoas podem não ser detetadas se estiverem a usar certos tipos de
roupas
●Objetos em movimento, tais como pessoas ou animais

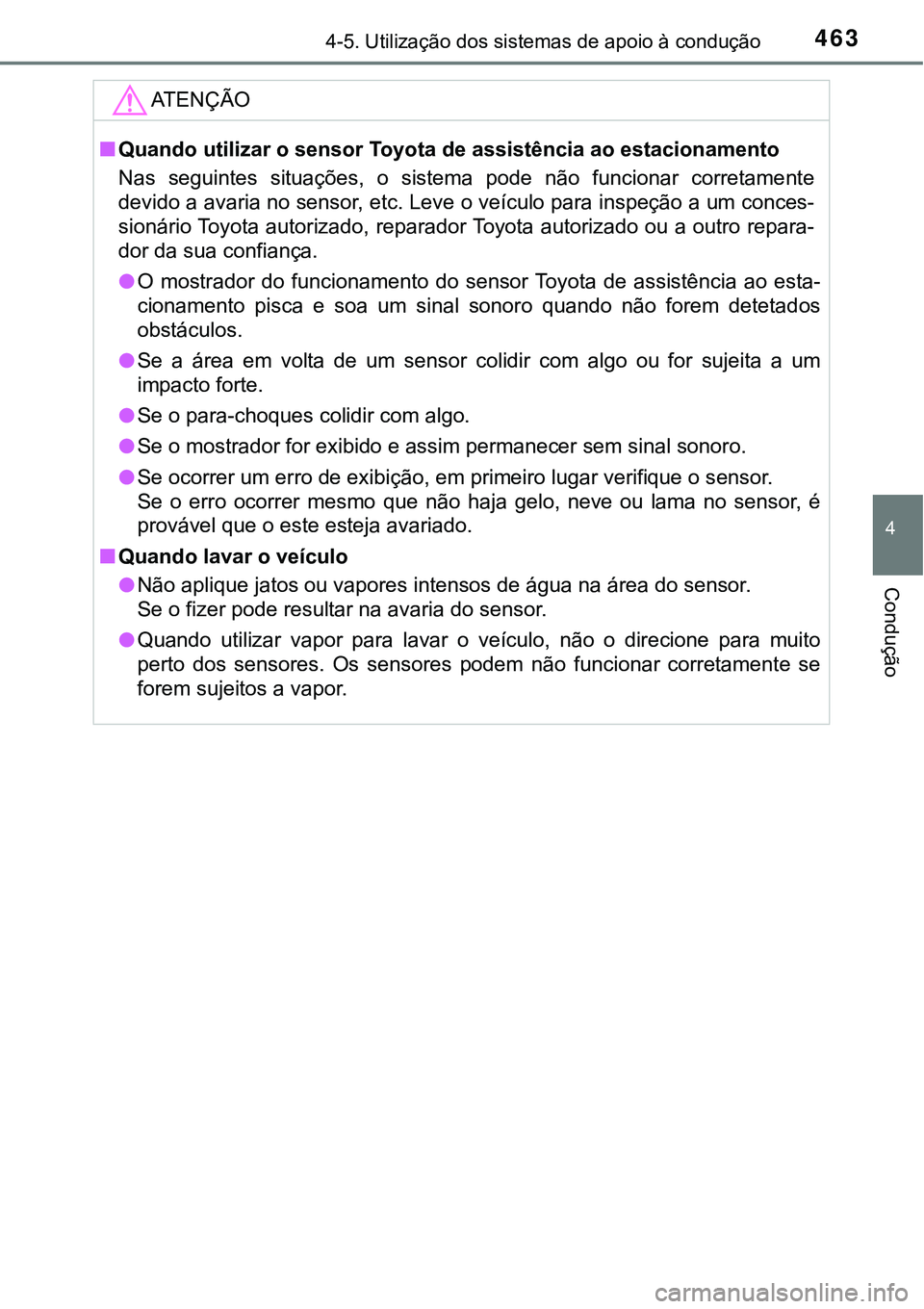

4634-5. Utilização dos sistemas de apoio à condução
4
Condução
ATENÇÃO
■Quando utilizar o sensor Toyota de assistência ao estacionamento
Nas seguintes situações, o sistema pode não funcionar corretamente
devido a avaria no sensor, etc. Leve o veículo para inspeção a um conces-
sionário Toyota autorizado, reparador Toyota autorizado ou a outro repara-
dor da sua confiança.
●O mostrador do funcionamento do sensor Toyota de assistência ao esta-
cionamento pisca e soa um sinal sonoro quando não forem detetados
obstáculos.
●Se a área em volta de um sensor colidir com algo ou for sujeita a um
impacto forte.
●Se o para-choques colidir com algo.
●Se o mostrador for exibido e assim permanecer sem sinal sonoro.
●Se ocorrer um erro de exibição, em primeiro lugar verifique o sensor.
Se o erro ocorrer mesmo que não haja gelo, neve ou lama no sensor, é
provável que o este esteja avariado.
■Quando lavar o veículo
●Não aplique jatos ou vapores intensos de água na área do sensor.
Se o fizer pode resultar na avaria do sensor.
●Quando utilizar vapor para lavar o veículo, não o direcione para muito
perto dos sensores. Os sensores podem não funcionar corretamente se
forem sujeitos a vapor.

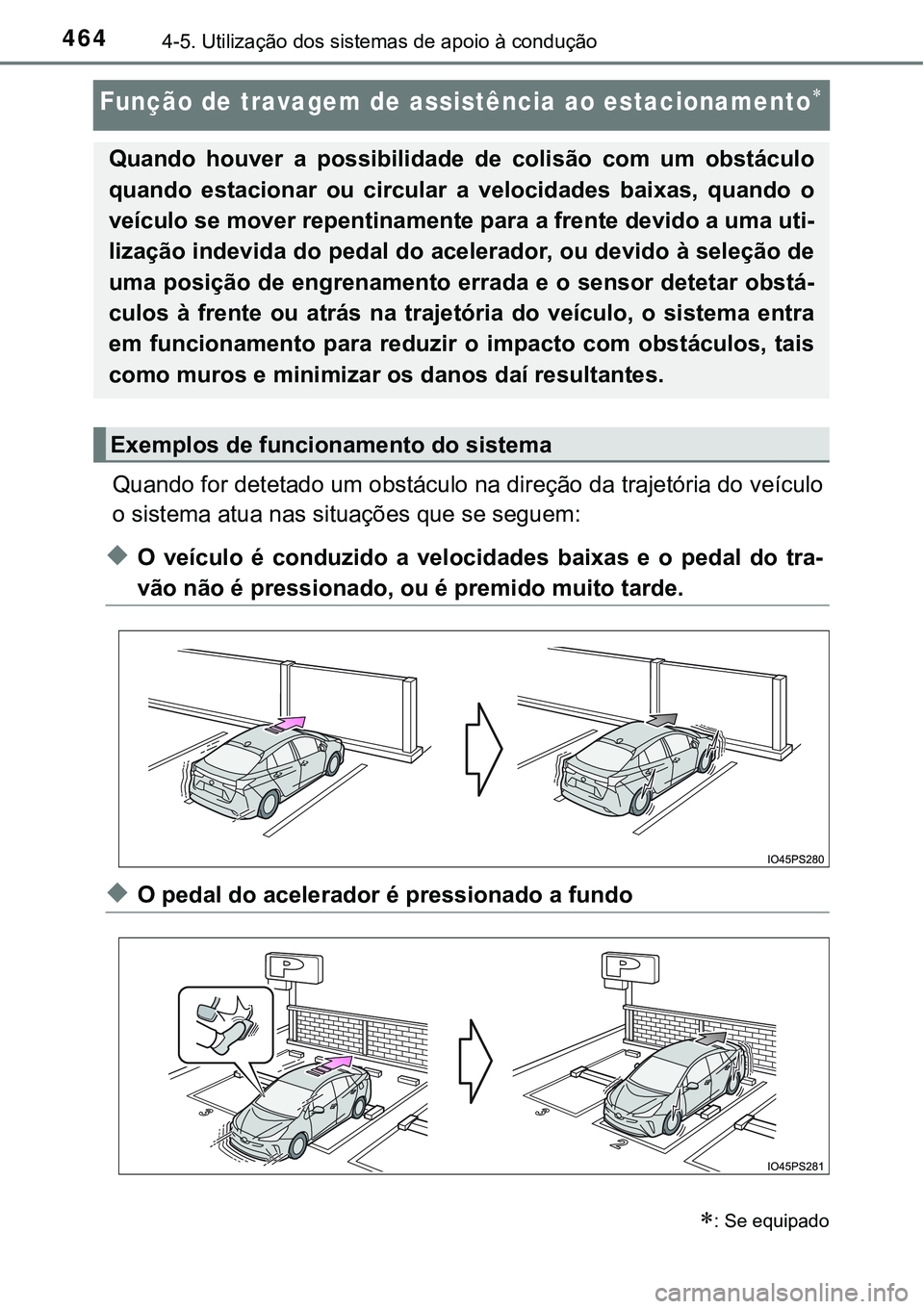

4644-5. Utilização dos sistemas de apoio à condução
Função de travagem de assistência ao estacionamento
Quando for detetado um obstáculo na direção da trajetória do veículo
o sistema atua nas situações que se seguem:
◆O veículo é conduzido a velocidades baixas e o pedal do tra-
vão não é pressionado, ou é premido muito tarde.
◆O pedal do acelerador é pressionado a fundo
: Se equipado
Quando houver a possibilidade de colisão com um obstáculo
quando estacionar ou circular a velocidades baixas, quando o
veículo se mover repentinamente para a frente devido a uma uti-
lização indevida do pedal do acelerador, ou devido à seleção de
uma posição de engrenamento errada e o sensor detetar obstá-
culos à frente ou atrás na trajetória do veículo, o sistema entra
em funcionamento para reduzir o impacto com obstáculos, tais
como muros e minimizar os danos daí resultantes.
Exemplos de funcionamento do sistema

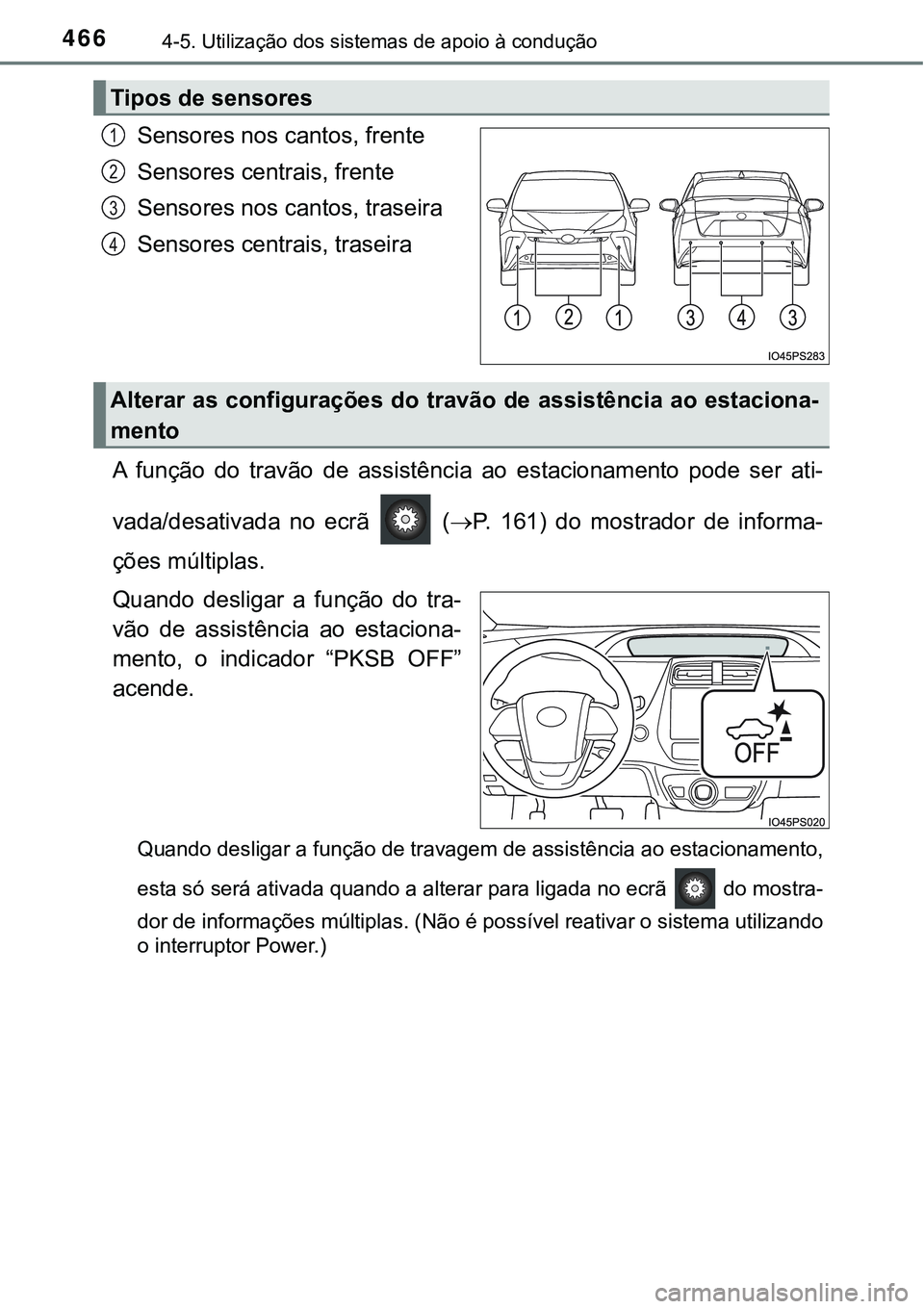

4664-5. Utilização dos sistemas de apoio à condução
Sensores nos cantos, frente
Sensores centrais, frente
Sensores nos cantos, traseira
Sensores centrais, traseira
A função do travão de assistência ao estacionamento pode ser ati-
vada/desativada no ecrã (P. 161) do mostrador de informa-
ções múltiplas.
Quando desligar a função do tra-
vão de assistência ao estaciona-
mento, o indicador “PKSB OFF”
acende.
Quando desligar a função de travagem de assistência ao estacionamento,
esta só será ativada quando a alterar para ligada no ecrã do mostra-
dor de informações múltiplas. (Não é possível reativar o sistema utilizando
o interruptor Power.)
Tipos de sensores
1
2
3
4
Alterar as configurações do travão de assistência ao estaciona-
mento

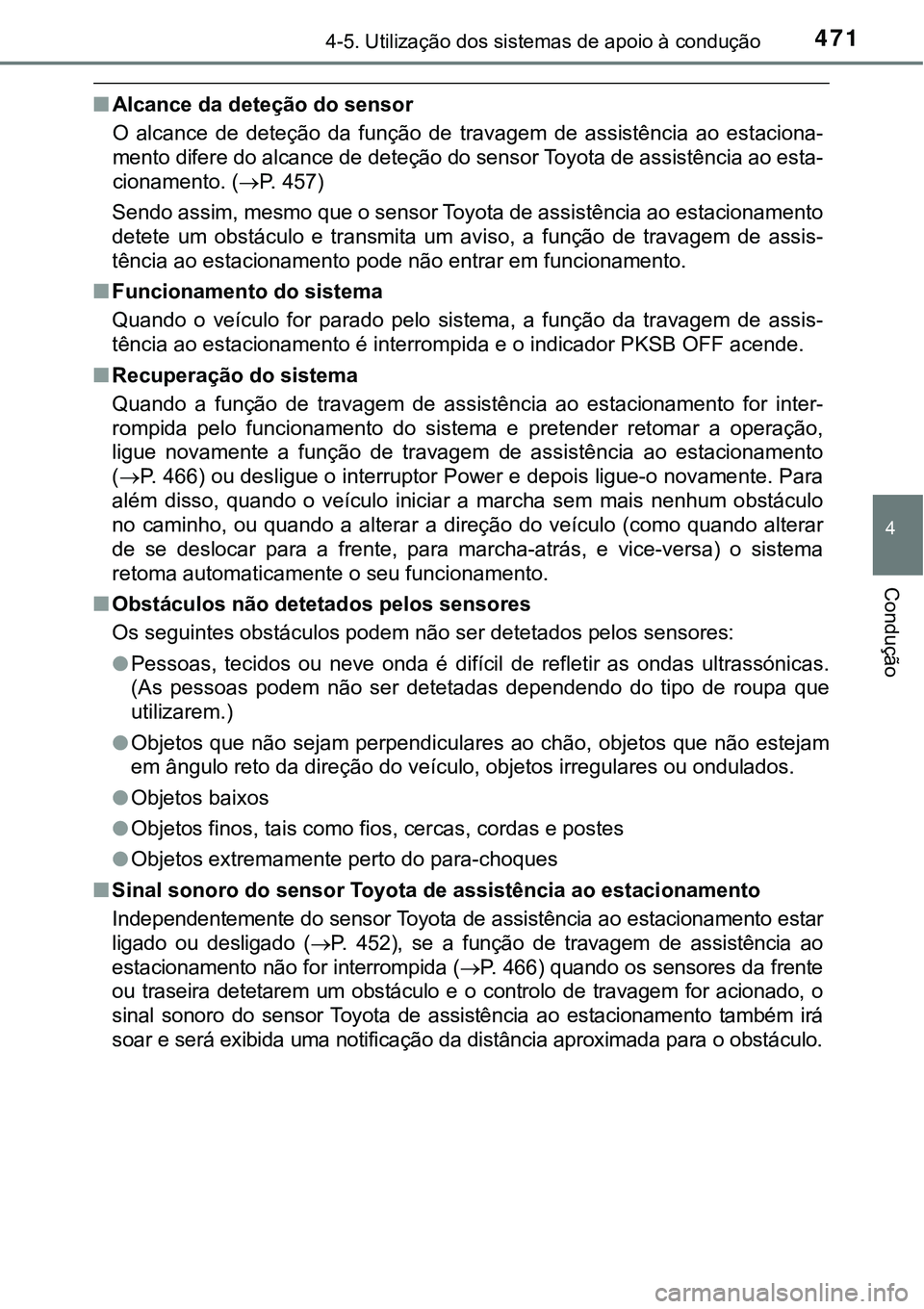

4714-5. Utilização dos sistemas de apoio à condução
4
Condução
■Alcance da deteção do sensor
O alcance de deteção da função de travagem de assistência ao estaciona-
mento difere do alcance de deteção do sensor Toyota de assistência ao esta-
cionamento. (P. 457)
Sendo assim, mesmo que o sensor Toyota de assistência ao estacionamento
detete um obstáculo e transmita um aviso, a função de travagem de assis-
tência ao estacionamento pode não entrar em funcionamento.
■Funcionamento do sistema
Quando o veículo for parado pelo sistema, a função da travagem de assis-
<0057007200510046004c0044000300440052000300480056005700440046004c00520051004400500048005100570052000300700003004c00510057004800550055005200500053004c0047004400030048000300520003004c00510047004c0046004400
470052005500030033002e0036002500030032002900290003[acende.
■Recuperação do sistema
Quando a função de travagem de assistência ao estacionamento for inter-
rompida pelo funcionamento do sistema e pretender retomar a operação,
ligue novamente a função de travagem de assistência ao estacionamento
(P. 466) ou desligue o interruptor Power e depois ligue-o novamente. Para
além disso, quando o veículo iniciar a marcha sem mais nenhum obstáculo
no caminho, ou quando a alterar a direção do veículo (como quando alterar
de se deslocar para a frente, para marcha-atrás, e vice-versa) o sistema
retoma automaticamente o seu funcionamento.
■Obstáculos não detetados pelos sensores
Os seguintes obstáculos podem não ser detetados pelos sensores:
●Pessoas, tecidos ou neve onda é difícil de refletir as ondas ultrassónicas.
(As pessoas podem não ser detetadas dependendo do tipo de roupa que
utilizarem.)
●Objetos que não sejam perpendiculares ao chão, objetos que não estejam
em ângulo reto da direção do veículo, objetos irregulares ou ondulados.
●Objetos baixos
●Objetos finos, tais como fios, cercas, cordas e postes
●Objetos extremamente perto do para-choques
■Sinal sonoro do sensor Toyota de assistência ao estacionamento
Independentemente do sensor Toyota de assistência ao estacionamento estar
ligado ou desligado (P. 452), se a função de travagem de assistência ao
estacionamento não for interrompida (P. 466) quando os sensores da frente
ou traseira detetarem um obstáculo e o controlo de travagem for acionado, o
sinal sonoro do sensor Toyota de assistência ao estacionamento também irá
soar e será exibida uma notificação da distância aproximada para o obstáculo.

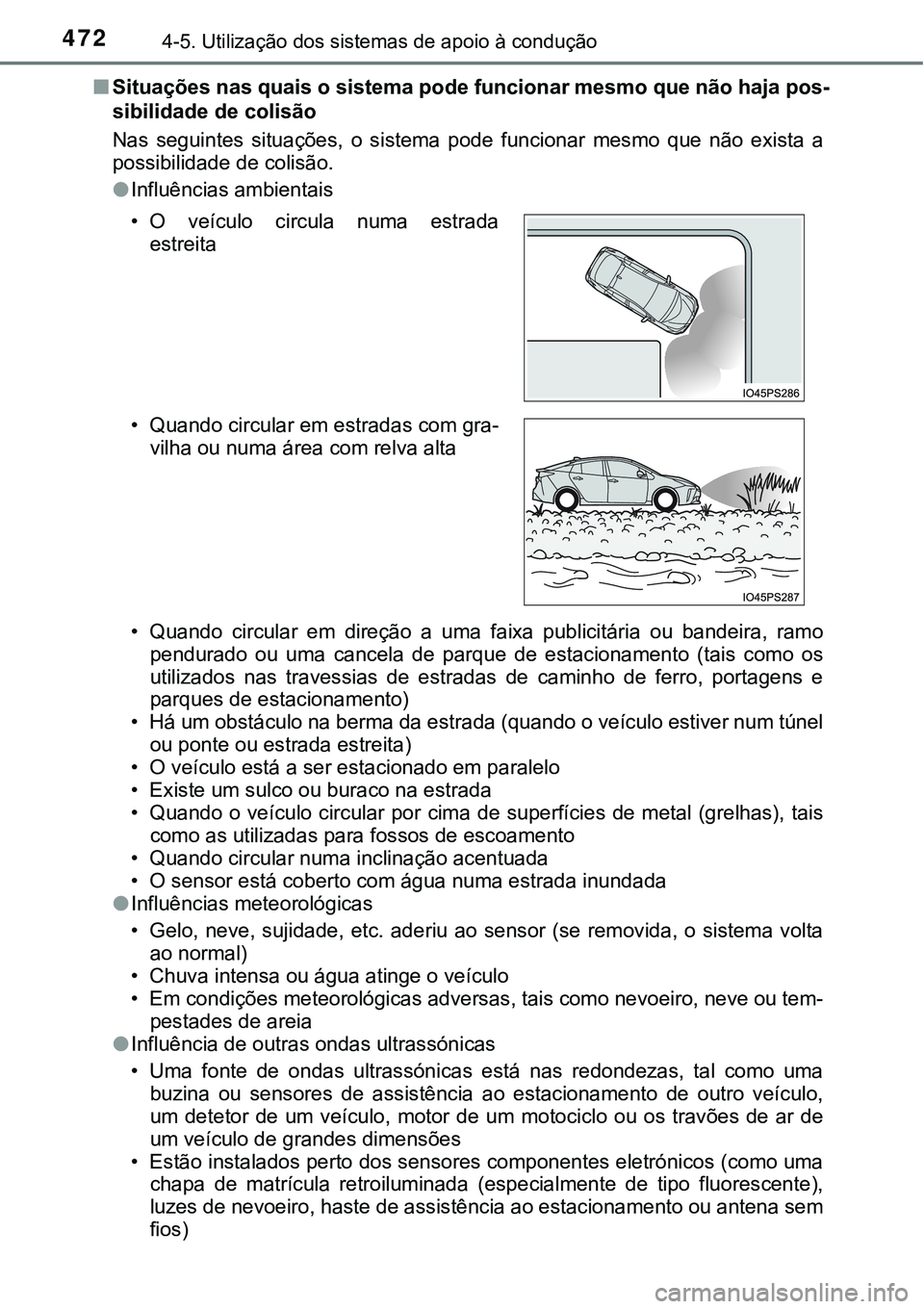

4724-5. Utilização dos sistemas de apoio à condução
■Situações nas quais o sistema pode funcionar mesmo que não haja pos-
sibilidade de colisão
Nas seguintes situações, o sistema pode funcionar mesmo que não exista a
possibilidade de colisão.
●Influências ambientais
• Quando circular em direção a uma faixa publicitária ou bandeira, ramo
pendurado ou uma cancela de parque de estacionamento (tais como os
utilizados nas travessias de estradas de caminho de ferro, portagens e
parques de estacionamento)
• Há um obstáculo na berma da estrada (quando o veículo estiver num túnel
ou ponte ou estrada estreita)
• O veículo está a ser estacionado em paralelo
• Existe um sulco ou buraco na estrada
• Quando o veículo circular por cima de superfícies de metal (grelhas), tais
como as utilizadas para fossos de escoamento
• Quando circular numa inclinação acentuada
• O sensor está coberto com água numa estrada inundada
●Influências meteorológicas
• Gelo, neve, sujidade, etc. aderiu ao sensor (se removida, o sistema volta
ao normal)
• Chuva intensa ou água atinge o veículo
• Em condições meteorológicas adversas, tais como nevoeiro, neve ou tem-
pestades de areia
●Influência de outras ondas ultrassónicas
• Uma fonte de ondas ultrassónicas está nas redondezas, tal como uma
buzina ou sensores de assistência ao estacionamento de outro veículo,
um detetor de um veículo, motor de um motociclo ou os travões de ar de
um veículo de grandes dimensões
• Estão instalados perto dos sensores componentes eletrónicos (como uma
chapa de matrícula retroiluminada (especialmente de tipo fluorescente),
luzes de nevoeiro, haste de assistência ao estacionamento ou antena sem
fios) • O veículo circula numa estrada
estreita
• Quando circular em estradas com gra-
vilha ou numa área com relva alta

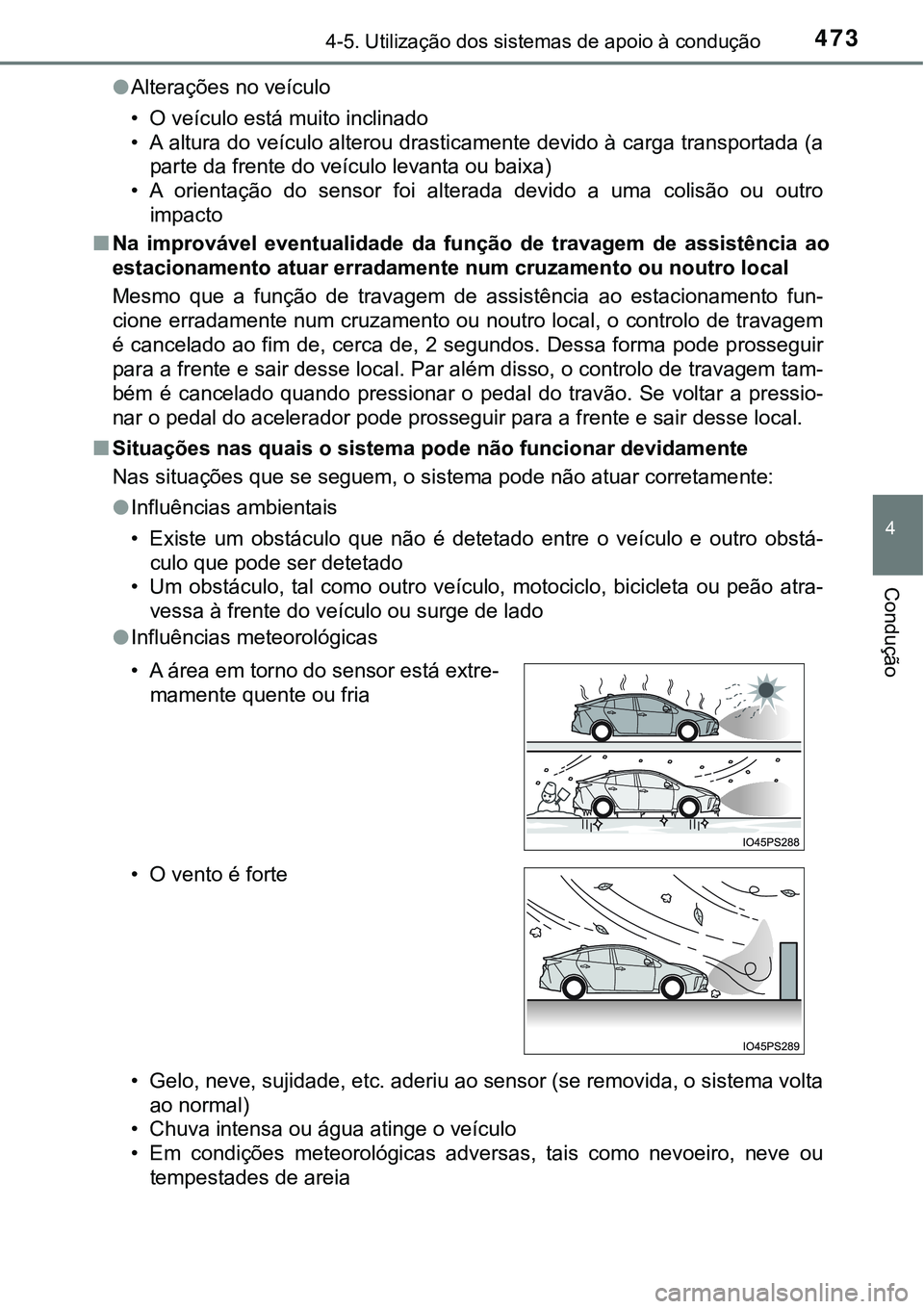

4734-5. Utilização dos sistemas de apoio à condução
4
Condução
●Alterações no veículo
• O veículo está muito inclinado
• A altura do veículo alterou drasticamente devido à carga transportada (a
parte da frente do veículo levanta ou baixa)
• A orientação do sensor foi alterada devido a uma colisão ou outro
impacto
■Na improvável eventualidade da função de travagem de assistência ao
estacionamento atuar erradamente num cruzamento ou noutro local
Mesmo que a função de travagem de assistência ao estacionamento fun-
cione erradamente num cruzamento ou noutro local, o controlo de travagem
é cancelado ao fim de, cerca de, 2 segundos. Dessa forma pode prosseguir
para a frente e sair desse local. Par além disso, o controlo de travagem tam-
bém é cancelado quando pressionar o pedal do travão. Se voltar a pressio-
nar o pedal do acelerador pode prosseguir para a frente e sair desse local.
■Situações nas quais o sistema pode não funcionar devidamente
Nas situações que se seguem, o sistema pode não atuar corretamente:
●Influências ambientais
• Existe um obstáculo que não é detetado entre o veículo e outro obstá-
culo que pode ser detetado
• Um obstáculo, tal como outro veículo, motociclo, bicicleta ou peão atra-
vessa à frente do veículo ou surge de lado
●Influências meteorológicas
• Gelo, neve, sujidade, etc. aderiu ao sensor (se removida, o sistema volta
ao normal)
• Chuva intensa ou água atinge o veículo
• Em condições meteorológicas adversas, tais como nevoeiro, neve ou
tempestades de areia • A área em torno do sensor está extre-
mamente quente ou fria
• O vento é forte

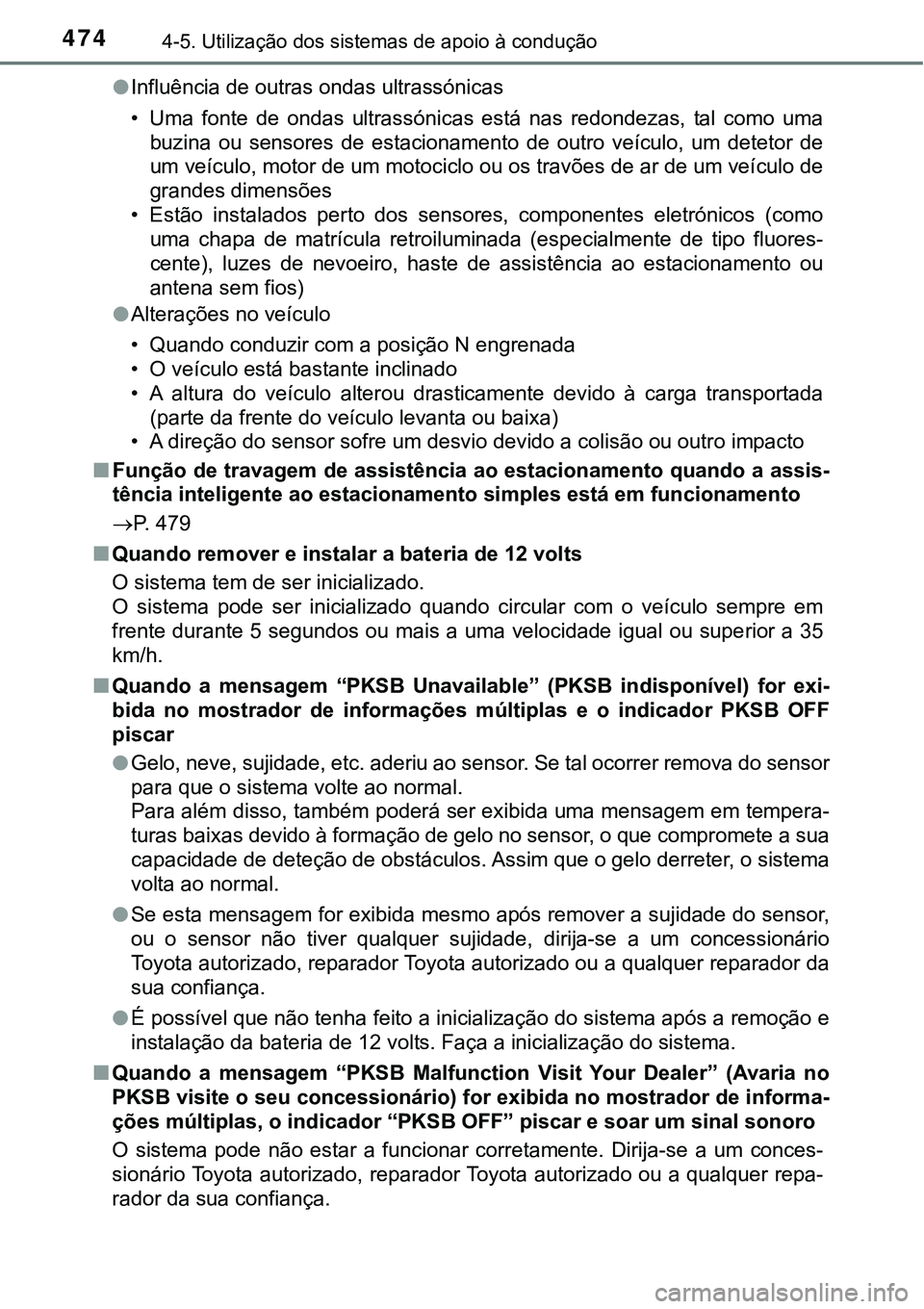

4744-5. Utilização dos sistemas de apoio à condução
●Influência de outras ondas ultrassónicas
• Uma fonte de ondas ultrassónicas está nas redondezas, tal como uma
buzina ou sensores de estacionamento de outro veículo, um detetor de
um veículo, motor de um motociclo ou os travões de ar de um veículo de
grandes dimensões
• Estão instalados perto dos sensores, componentes eletrónicos (como
uma chapa de matrícula retroiluminada (especialmente de tipo fluores-
cente), luzes de nevoeiro, haste de assistência ao estacionamento ou
antena sem fios)
●Alterações no veículo
• Quando conduzir com a posição N engrenada
• O veículo está bastante inclinado
• A altura do veículo alterou drasticamente devido à carga transportada
(parte da frente do veículo levanta ou baixa)
• A direção do sensor sofre um desvio devido a colisão ou outro impacto
■Função de travagem de assistência ao estacionamento quando a assis-
tência inteligente ao estacionamento simples está em funcionamento
P. 479
■Quando remover e instalar a bateria de 12 volts
O sistema tem de ser inicializado.
O sistema pode ser inicializado quando circular com o veículo sempre em
frente durante 5 segundos ou mais a uma velocidade igual ou superior a 35
km/h.
■Quando a mensagem “PKSB Unavailable” (PKSB indisponível) for exi-
bida no mostrador de informações múltiplas e o indicador PKSB OFF
piscar
●Gelo, neve, sujidade, etc. aderiu ao sensor. Se tal ocorrer remova do sensor
para que o sistema volte ao normal.
Para além disso, também poderá ser exibida uma mensagem em tempera-
turas baixas devido à formação de gelo no sensor, o que compromete a sua
capacidade de deteção de obstáculos. Assim que o gelo derreter, o sistema
volta ao normal.
●Se esta mensagem for exibida mesmo após remover a sujidade do sensor,
ou o sensor não tiver qualquer sujidade, dirija-se a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a qualquer reparador da
sua confiança.
●É possível que não tenha feito a inicialização do sistema após a remoção e
instalação da bateria de 12 volts. Faça a inicialização do sistema.
■Quando a mensagem “PKSB Malfunction Visit Your Dealer” (Avaria no
PKSB visite o seu concessionário) for exibida no mostrador de informa-
ções múltiplas, o indicador “PKSB OFF” piscar e soar um sinal sonoro
O sistema pode não estar a funcionar corretamente. Dirija-se a um conces-
sionário Toyota autorizado, reparador Toyota autorizado ou a qualquer repa-
rador da sua confiança.

4754-5. Utilização dos sistemas de apoio à condução
4
Condução

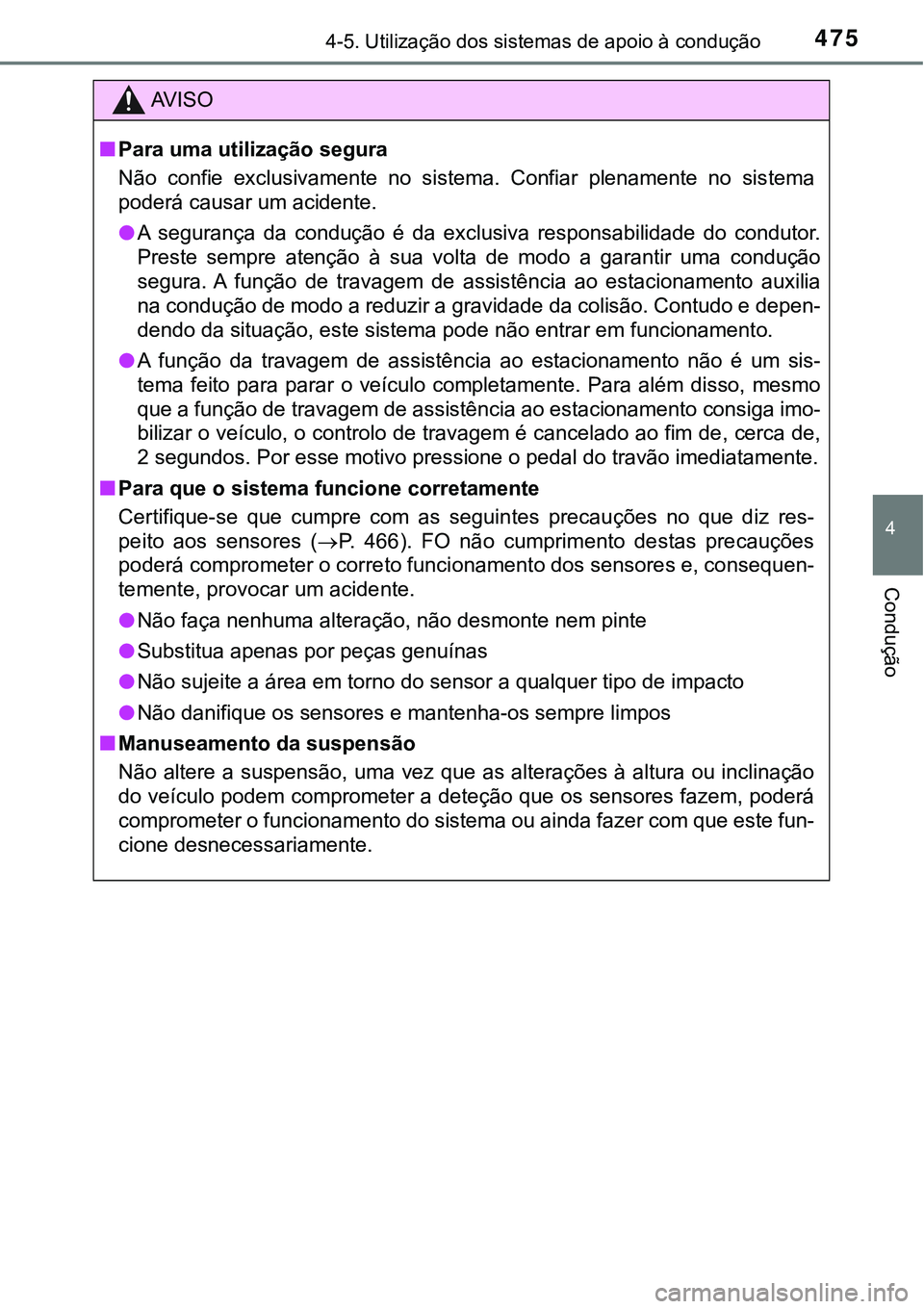

AV I S O
■Para uma utilização segura
Não confie exclusivamente no sistema. Confiar plenamente no sistema
poderá causar um acidente.
●A segurança da condução é da exclusiva responsabilidade do condutor.
Preste sempre atenção à sua volta de modo a garantir uma condução
segura. A função de travagem de assistência ao estacionamento auxilia
na condução de modo a reduzir a gravidade da colisão. Contudo e depen-
dendo da situação, este sistema pode não entrar em funcionamento.
●A função da travagem de assistência ao estacionamento não é um sis-
tema feito para parar o veículo completamente. Para além disso, mesmo
que a função de travagem de assistência ao estacionamento consiga imo-
bilizar o veículo, o controlo de travagem é cancelado ao fim de, cerca de,
2 segundos. Por esse motivo pressione o pedal do travão imediatamente.
■Para que o sistema funcione corretamente
Certifique-se que cumpre com as seguintes precauções no que diz res-
peito aos sensores (P. 466). FO não cumprimento destas precauções
poderá comprometer o correto funcionamento dos sensores e, consequen-
temente, provocar um acidente.
●Não faça nenhuma alteração, não desmonte nem pinte
●Substitua apenas por peças genuínas
●Não sujeite a área em torno do sensor a qualquer tipo de impacto
●Não danifique os sensores e mantenha-os sempre limpos
■Manuseamento da suspensão
Não altere a suspensão, uma vez que as alterações à altura ou inclinação
do veículo podem comprometer a deteção que os sensores fazem, poderá
comprometer o funcionamento do sistema ou ainda fazer com que este fun-
cione desnecessariamente.

4764-5. Utilização dos sistemas de apoio à condução

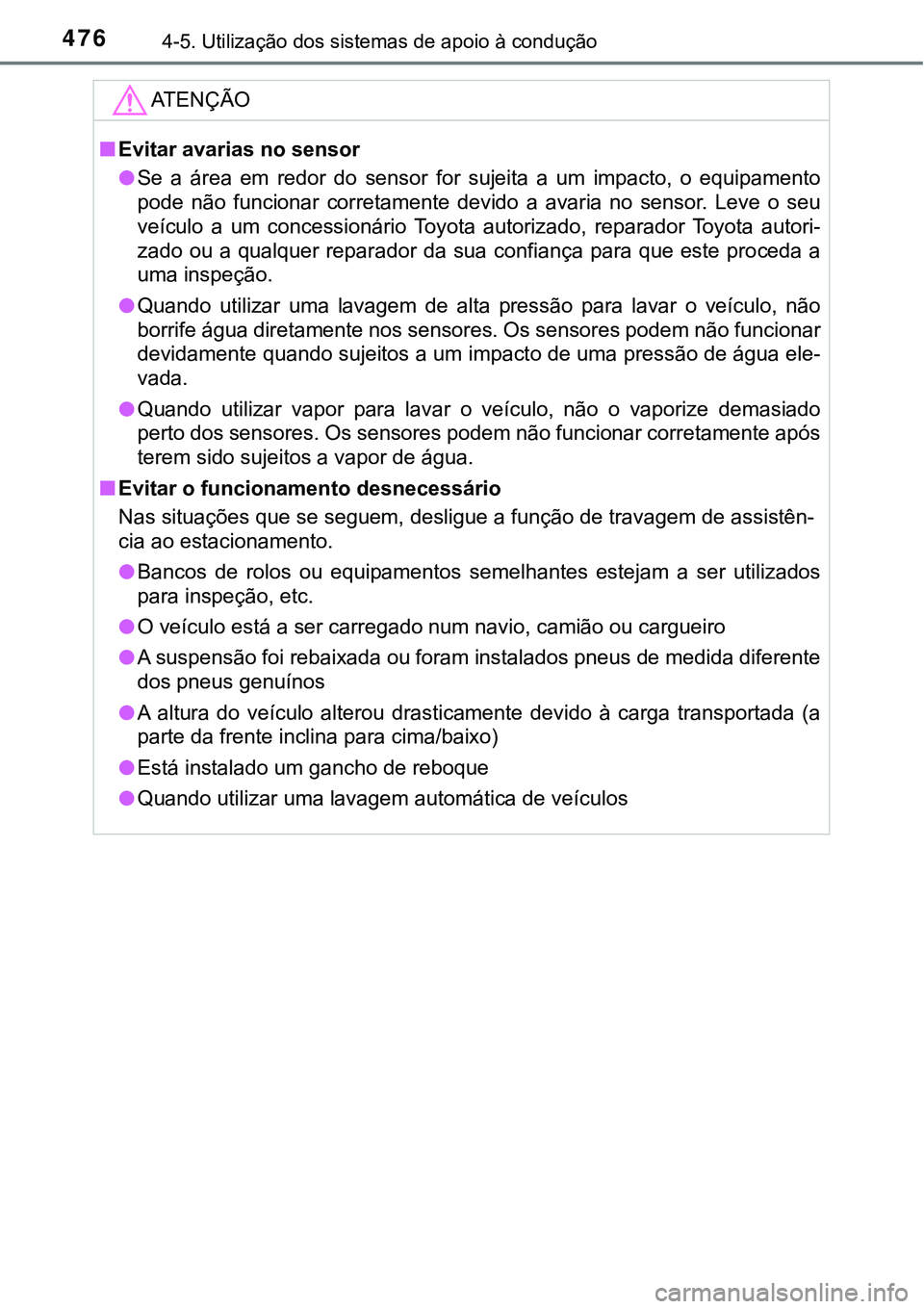

ATENÇÃO
■Evitar avarias no sensor
●Se a área em redor do sensor for sujeita a um impacto, o equipamento
pode não funcionar corretamente devido a avaria no sensor. Leve o seu
veículo a um concessionário Toyota autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua confiança para que este proceda a
uma inspeção.
●Quando utilizar uma lavagem de alta pressão para lavar o veículo, não
borrife água diretamente nos sensores. Os sensores podem não funcionar
devidamente quando sujeitos a um impacto de uma pressão de água ele-
vada.
●Quando utilizar vapor para lavar o veículo, não o vaporize demasiado
perto dos sensores. Os sensores podem não funcionar corretamente após
terem sido sujeitos a vapor de água.
■Evitar o funcionamento desnecessário
Nas situações que se seguem, desligue a função de travagem de assistên-
cia ao estacionamento.
●Bancos de rolos ou equipamentos semelhantes estejam a ser utilizados
para inspeção, etc.
●O veículo está a ser carregado num navio, camião ou cargueiro
●A suspensão foi rebaixada ou foram instalados pneus de medida diferente
dos pneus genuínos
●A altura do veículo alterou drasticamente devido à carga transportada (a
parte da frente inclina para cima/baixo)
●Está instalado um gancho de reboque
●Quando utilizar uma lavagem automática de veículos
