4524-5. Utilização dos sistemas de apoio à condução

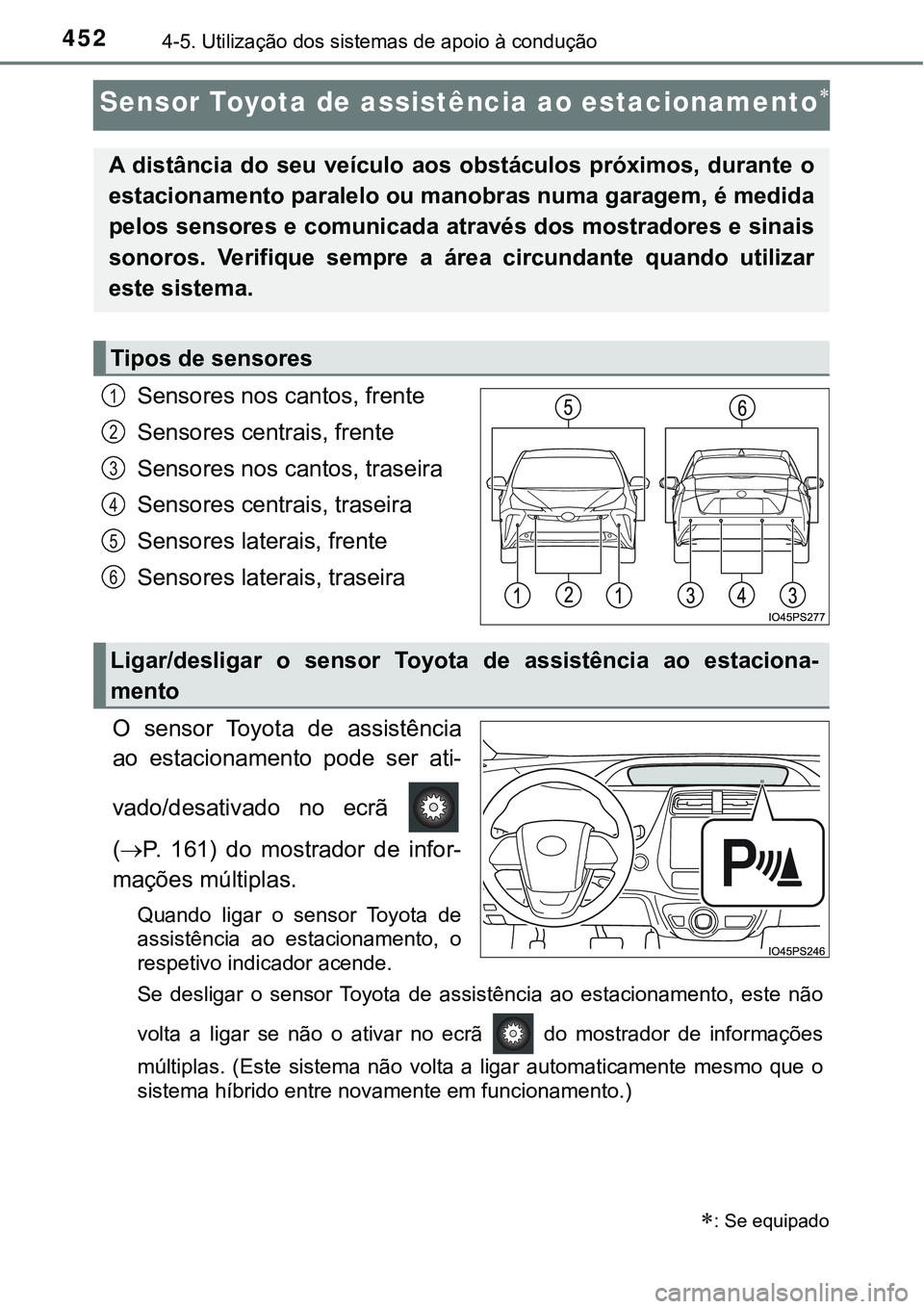

Sensor Toyota de assistência ao estacionamento
Sensores nos cantos, frente
Sensores centrais, frente
Sensores nos cantos, traseira
Sensores centrais, traseira
Sensores laterais, frente
Sensores laterais, traseira
O sensor Toyota de assistência
ao estacionamento pode ser ati-
vado/desativado no ecrã
(P. 161) do mostrador de infor-
mações múltiplas.
Quando ligar o sensor Toyota de
assistência ao estacionamento, o
respetivo indicador acende.
Se desligar o sensor Toyota de assistência ao estacionamento, este não
volta a ligar se não o ativar no ecrã do mostrador de informações
múltiplas. (Este sistema não volta a ligar automaticamente mesmo que o
sistema híbrido entre novamente em funcionamento.)
: Se equipado
A distância do seu veículo aos obstáculos próximos, durante o
estacionamento paralelo ou manobras numa garagem, é medida
pelos sensores e comunicada através dos mostradores e sinais
sonoros. Verifique sempre a área circundante quando utilizar
este sistema.
Tipos de sensores
1
2
3
4
5
6
Ligar/desligar o sensor Toyota de assistência ao estaciona-
mento

4534-5. Utilização dos sistemas de apoio à condução
4
Condução

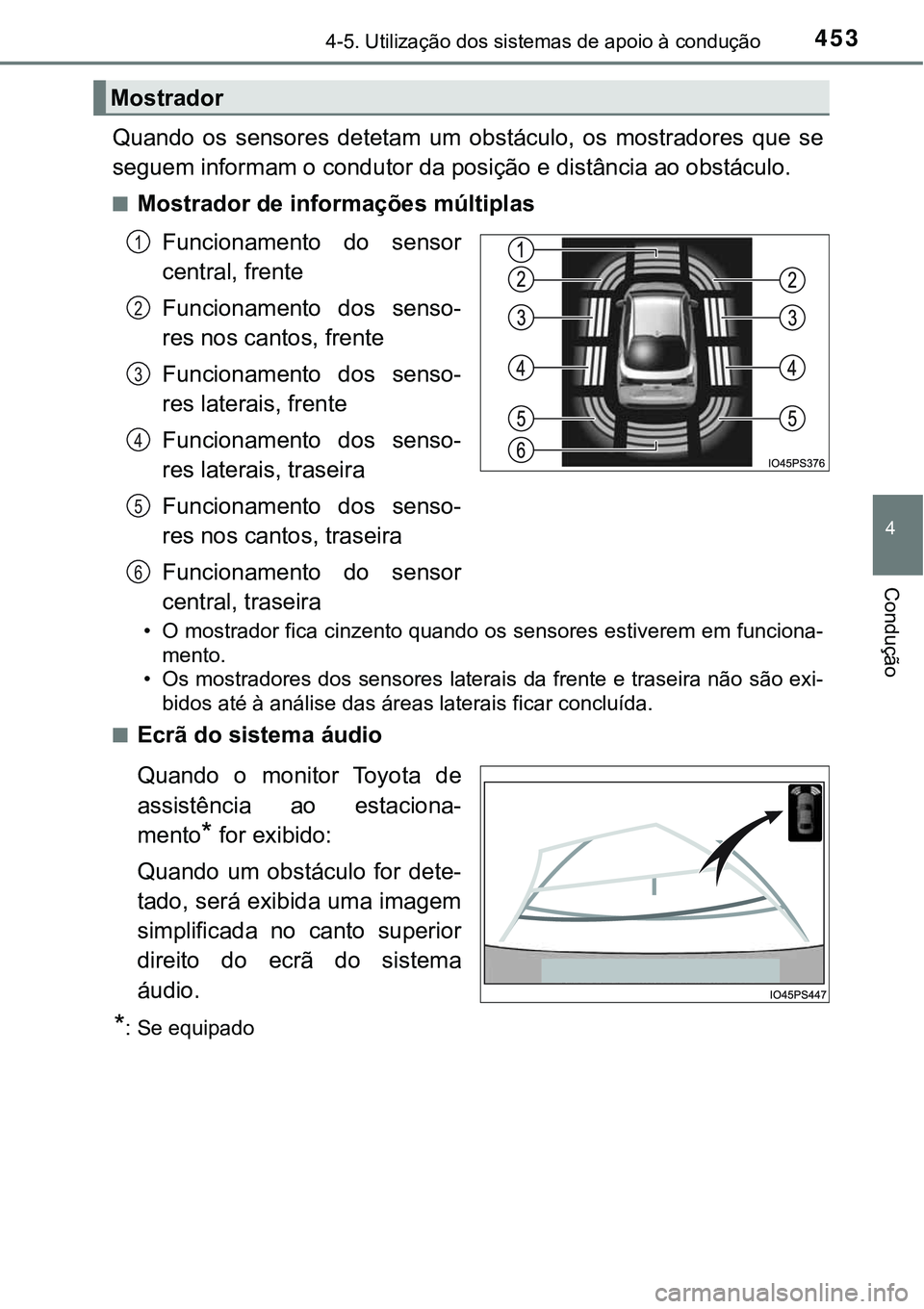

Quando os sensores detetam um obstáculo, os mostradores que se
seguem informam o condutor da posição e distância ao obstáculo.
■Mostrador de informações múltiplas
Funcionamento do sensor
central, frente
Funcionamento dos senso-
res nos cantos, frente
Funcionamento dos senso-
res laterais, frente
Funcionamento dos senso-
res laterais, traseira
Funcionamento dos senso-
res nos cantos, traseira
Funcionamento do sensor
central, traseira
• O mostrador fica cinzento quando os sensores estiverem em funciona-
mento.
• Os mostradores dos sensores laterais da frente e traseira não são exi-
bidos até à análise das áreas laterais ficar concluída.
■
Ecrã do sistema áudio
Quando o monitor Toyota de
assistência ao estaciona-
mento
* for exibido:
Quando um obstáculo for dete-
tado, será exibida uma imagem
simplificada no canto superior
direito do ecrã do sistema
áudio.
*: Se equipado
Mostrador
1
2
3
4
5
6

4544-5. Utilização dos sistemas de apoio à condução

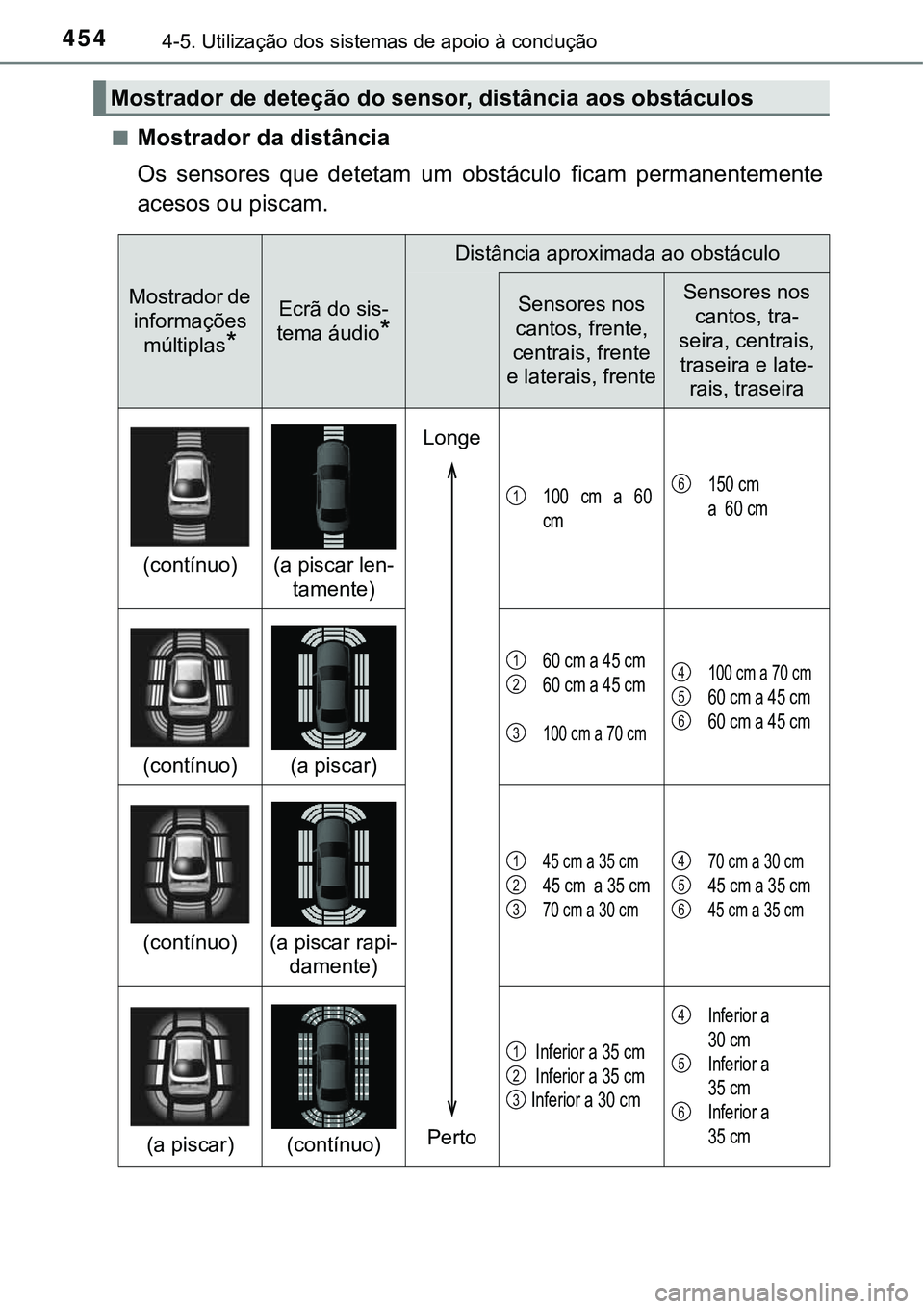

■Mostrador da distância
Os sensores que detetam um obstáculo ficam permanentemente
acesos ou piscam.
Mostrador de deteção do sensor, distância aos obstáculos
Mostrador de
informações
múltiplas
*
Ecrã do sis-
tema áudio
*
Distância aproximada ao obstáculo
Sensores nos
cantos, frente,
centrais, frente
e laterais, frenteSensores nos
cantos, tra-
seira, centrais,
traseira e late-
rais, traseira
(contínuo)(a piscar len-
tamente)
100 cm a 60
cm 150 cm
a 60 cm
(contínuo)(a piscar)
60 cm a 45 cm
60 cm a 45 cm
100 cm a 70 cm
100 cm a 70 cm
60 cm a 45 cm
60 cm a 45 cm
(contínuo)(a piscar rapi-
damente)
45 cm a 35 cm
45 cm a 35 cm
70 cm a 30 cm
70 cm a 30 cm
45 cm a 35 cm
45 cm a 35 cm
(a piscar)(contínuo)
Inferior a 35 cm
Inferior a 35 cm
Inferior a 30 cm
Inferior a
30 cm
Inferior a
35 cm
Inferior a
35 cm
Longe
Perto
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

4554-5. Utilização dos sistemas de apoio à condução
4
Condução

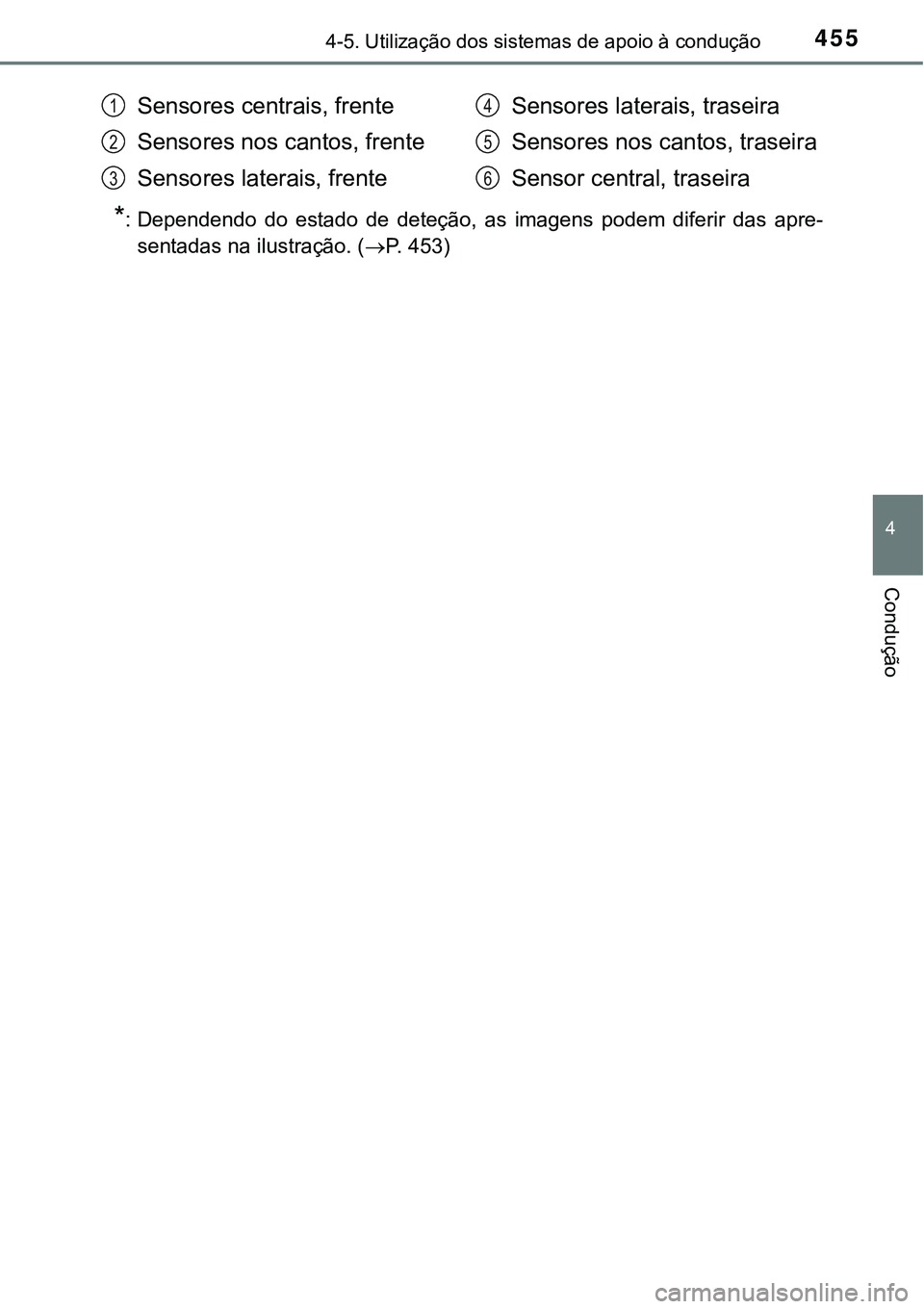

*: Dependendo do estado de deteção, as imagens podem diferir das apre-
sentadas na ilustração. (P. 453)
Sensores centrais, frente
Sensores nos cantos, frente
Sensores laterais, frenteSensores laterais, traseira
Sensores nos cantos, traseira
Sensor central, traseira1
2
3
4
5
6

4564-5. Utilização dos sistemas de apoio à condução

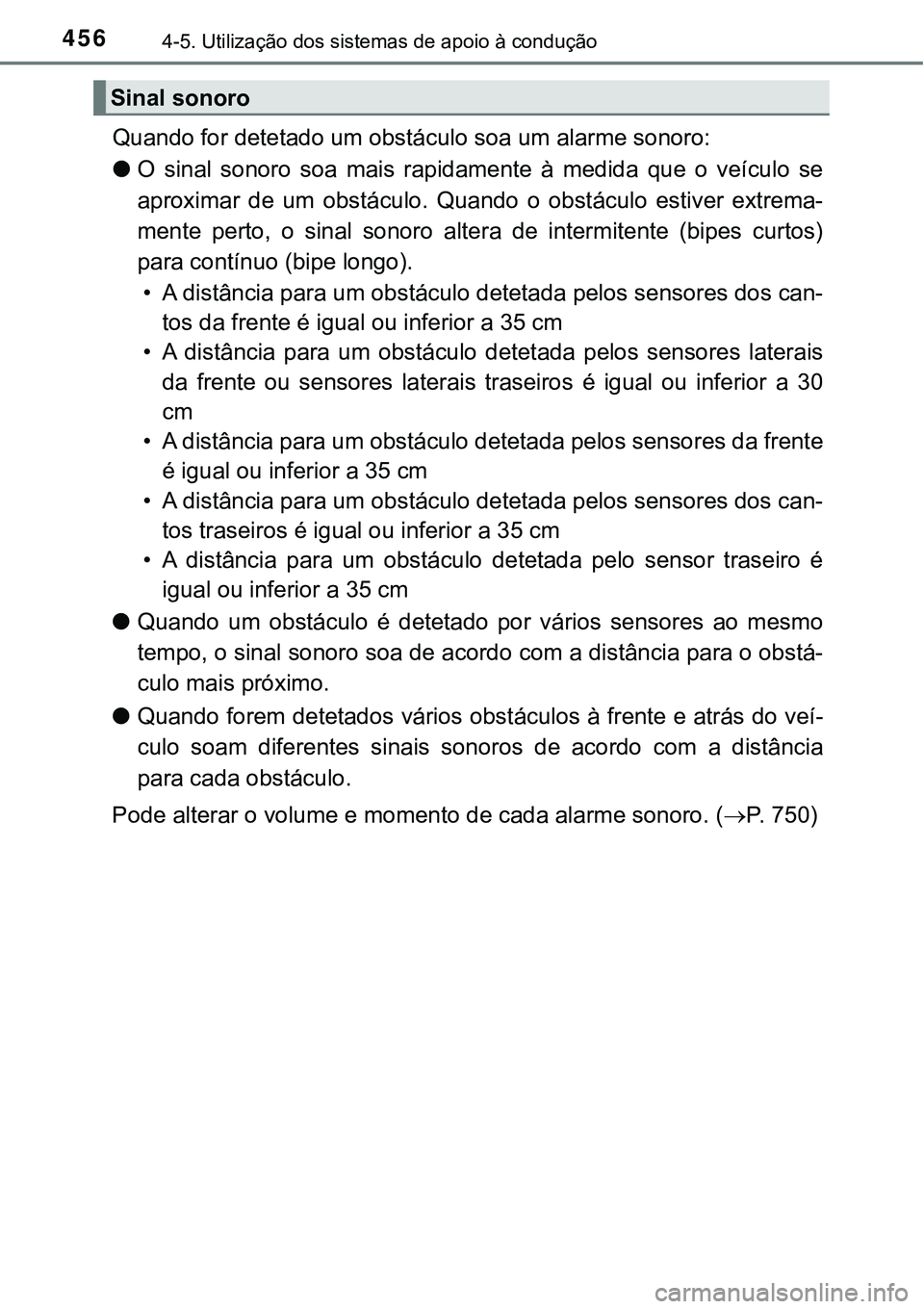

Quando for detetado um obstáculo soa um alarme sonoro:
●O sinal sonoro soa mais rapidamente à medida que o veículo se
aproximar de um obstáculo. Quando o obstáculo estiver extrema-
mente perto, o sinal sonoro altera de intermitente (bipes curtos)
para contínuo (bipe longo).
• A distância para um obstáculo detetada pelos sensores dos can-
tos da frente é igual ou inferior a 35 cm
• A distância para um obstáculo detetada pelos sensores laterais
da frente ou sensores laterais traseiros é igual ou inferior a 30
cm
• A distância para um obstáculo detetada pelos sensores da frente
é igual ou inferior a 35 cm
• A distância para um obstáculo detetada pelos sensores dos can-
tos traseiros é igual ou inferior a 35 cm
• A distância para um obstáculo detetada pelo sensor traseiro é
igual ou inferior a 35 cm
●Quando um obstáculo é detetado por vários sensores ao mesmo
tempo, o sinal sonoro soa de acordo com a distância para o obstá-
culo mais próximo.
●Quando forem detetados vários obstáculos à frente e atrás do veí-
culo soam diferentes sinais sonoros de acordo com a distância
para cada obstáculo.
Pode alterar o volume e momento de cada alarme sonoro. (P. 750)
Sinal sonoro

4574-5. Utilização dos sistemas de apoio à condução
4
Condução

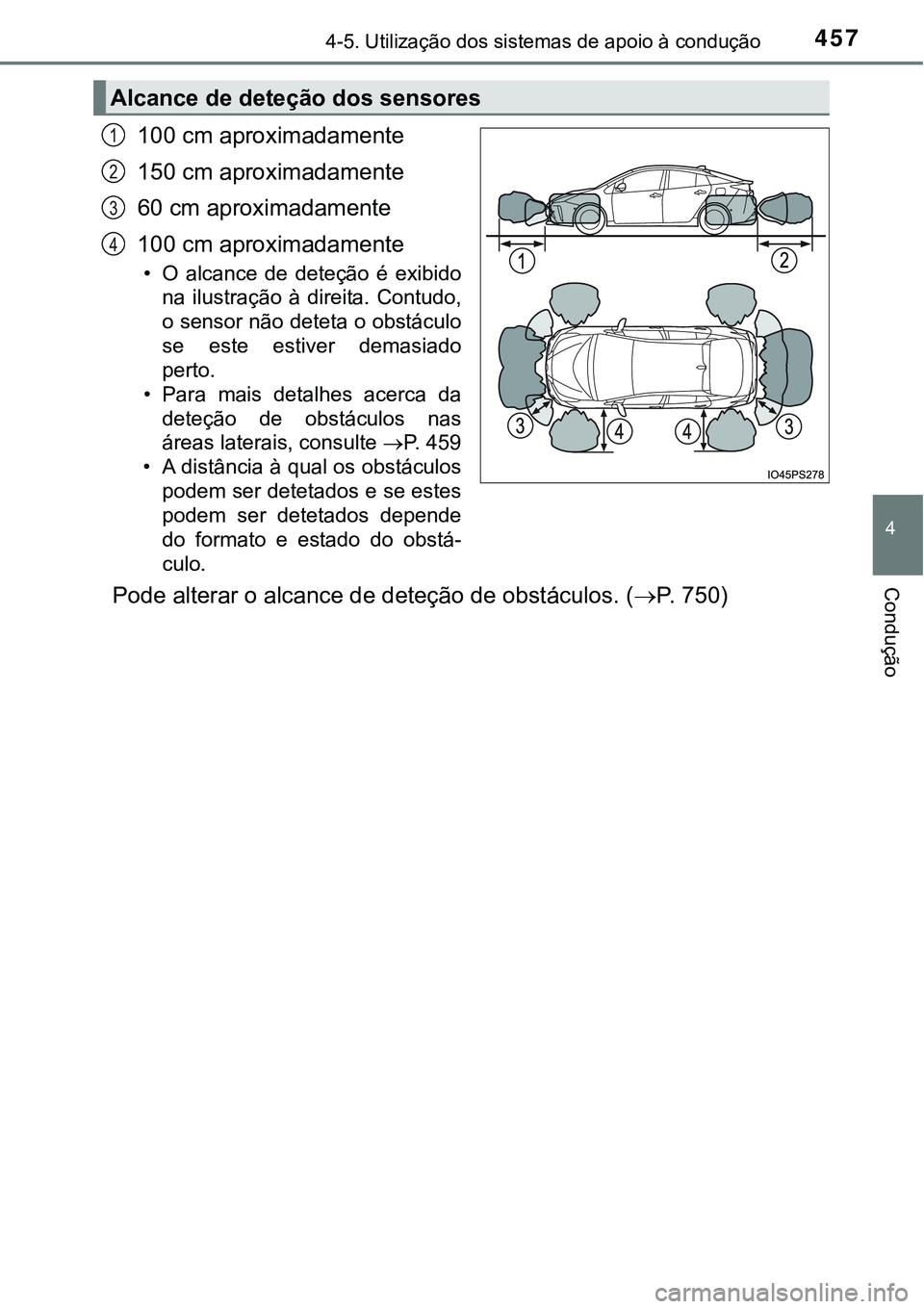

100 cm aproximadamente
150 cm aproximadamente
60 cm aproximadamente
100 cm aproximadamente
• O alcance de deteção é exibido
na ilustração à direita. Contudo,
o sensor não deteta o obstáculo
se este estiver demasiado
perto.
• Para mais detalhes acerca da
deteção de obstáculos nas
áreas laterais, consulte P. 459
• A distância à qual os obstáculos
podem ser detetados e se estes
podem ser detetados depende
do formato e estado do obstá-
culo.
Pode alterar o alcance de deteção de obstáculos. (P. 7 5 0 )
Alcance de deteção dos sensores
1
2
3
4

4584-5. Utilização dos sistemas de apoio à condução
■Condições de funcionamento
O interruptor Power é ligado.
●Sensores nos cantos, frente:
• A posição da alavanca das velocidades não é P.
• A velocidade do veículo é igual ou inferior a 10 km/h, aproximadamente.
●Sensores laterais, frente/sensores laterais, traseira:
• A posição da alavanca das velocidades não é P.
• A velocidade do veículo é igual ou inferior a 10 km/h, aproximadamente.
• O volante da direção está virado a 90º ou mais.
●Sensores centrais, frente:
• A posição da alavanca das velocidades não é P nem R.
• A velocidade do veículo é igual ou inferior a 10 km/h, aproximadamente.
●Sensores nos cantos, traseira/central, traseira:
A posição da alavanca das velocidades é R.
■Mostrador pop-up do sensor Toyota de assistência ao estacionamento
P. 481
■Informações referentes à deteção do sensor
●As áreas de deteção do sensor estão limitadas às áreas em redor do para-
-choques do veículo.
●Dependendo do formato do obstáculo e de outros fatores, a distância de
deteção pode reduzir, ou a deteção pode não ser possível.
●Se os obstáculo estiverem muito perto do sensor podem não ser detetados.
●Poderá haver um pequeno atraso entre a deteção do obstáculo e a sua
visualização. Mesmo quando circular a velocidade baixa, se se aproximar
muito do obstáculo antes de ativar o mostrador e o alarme sonoro, o mos-
trador e o sinal sonoro podem não ativar de todo.
●Postes finos ou objetos mais baixos do que o sensor podem não ser deteta-
dos quando se aproximar, mesmo que já tenham sido detetados uma vez.
●Pode ser difícil de ouvir o sinal sonoro devido ao volume do sistema áudio
ou do ar condicionado.

4594-5. Utilização dos sistemas de apoio à condução
4
Condução

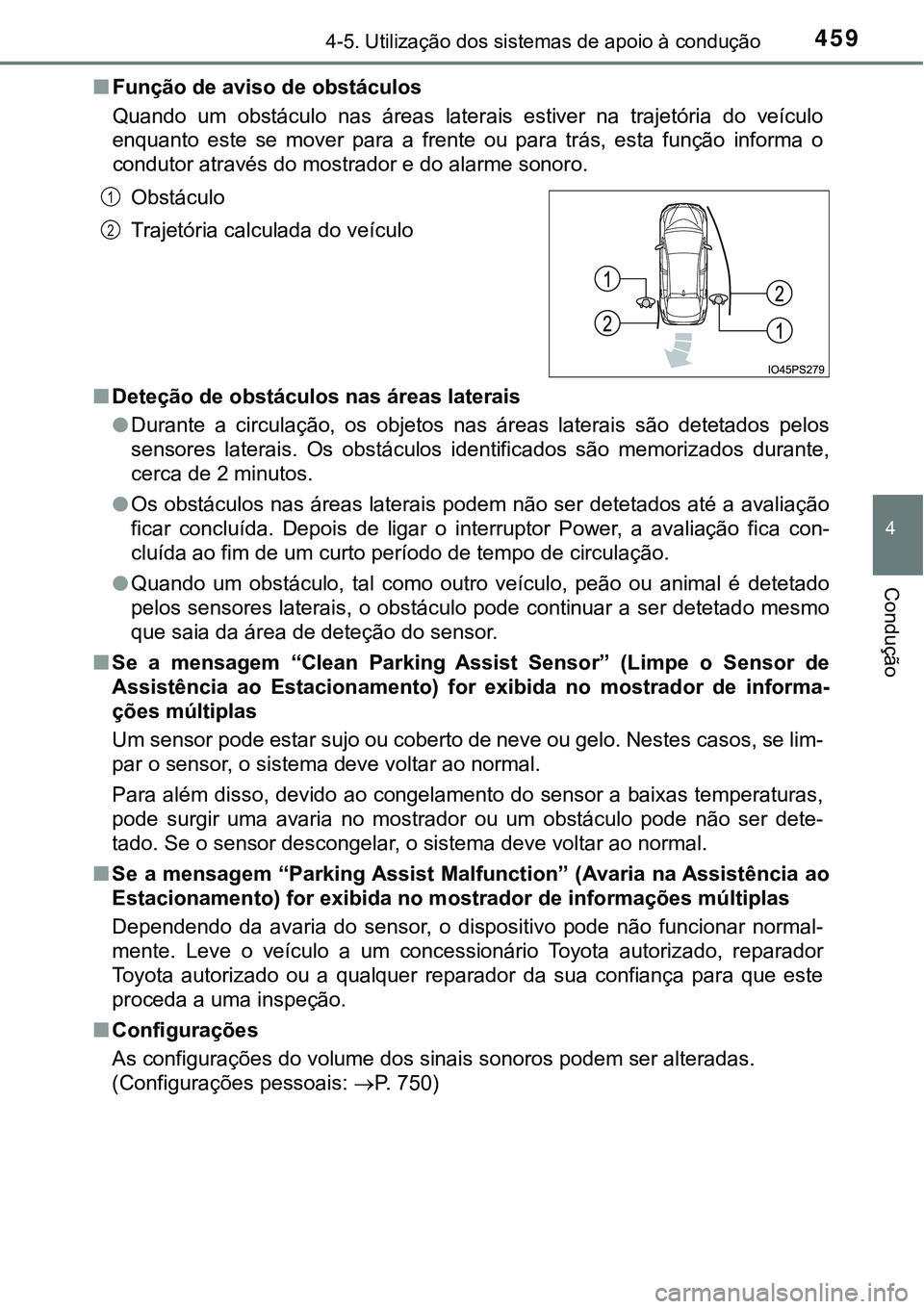

■Função de aviso de obstáculos
Quando um obstáculo nas áreas laterais estiver na trajetória do veículo
enquanto este se mover para a frente ou para trás, esta função informa o
condutor através do mostrador e do alarme sonoro.
Obstáculo
Trajetória calculada do veículo
■Deteção de obstáculos nas áreas laterais
●Durante a circulação, os objetos nas áreas laterais são detetados pelos
sensores laterais. Os obstáculos identificados são memorizados durante,
cerca de 2 minutos.
●Os obstáculos nas áreas laterais podem não ser detetados até a avaliação
ficar concluída. Depois de ligar o interruptor Power, a avaliação fica con-
<0046004f005800740047004400030044005200030049004c00500003004700480003005800500003004600580055005700520003005300480055007400520047005200030047004800030057004800500053005200030047004800030046004c0055004600
58004f0044006f006d00520011[
●Quando um obstáculo, tal como outro veículo, peão ou animal é detetado
pelos sensores laterais, o obstáculo pode continuar a ser detetado mesmo
que saia da área de deteção do sensor.
■Se a mensagem “Clean Parking Assist Sensor” (Limpe o Sensor de
Assistência ao Estacionamento) for exibida no mostrador de informa-
ções múltiplas
Um sensor pode estar sujo ou coberto de neve ou gelo. Nestes casos, se lim-
par o sensor, o sistema deve voltar ao normal.
Para além disso, devido ao congelamento do sensor a baixas temperaturas,
pode surgir uma avaria no mostrador ou um obstáculo pode não ser dete-
tado. Se o sensor descongelar, o sistema deve voltar ao normal.
■Se a mensagem “Parking Assist Malfunction” (Avaria na Assistência ao
Estacionamento) for exibida no mostrador de informações múltiplas
Dependendo da avaria do sensor, o dispositivo pode não funcionar normal-
mente. Leve o veículo a um concessionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer reparador da sua confiança para que este
proceda a uma inspeção.
■Configurações
As configurações do volume dos sinais sonoros podem ser alteradas.
(Configurações pessoais: P. 750)
1
2

4604-5. Utilização dos sistemas de apoio à condução

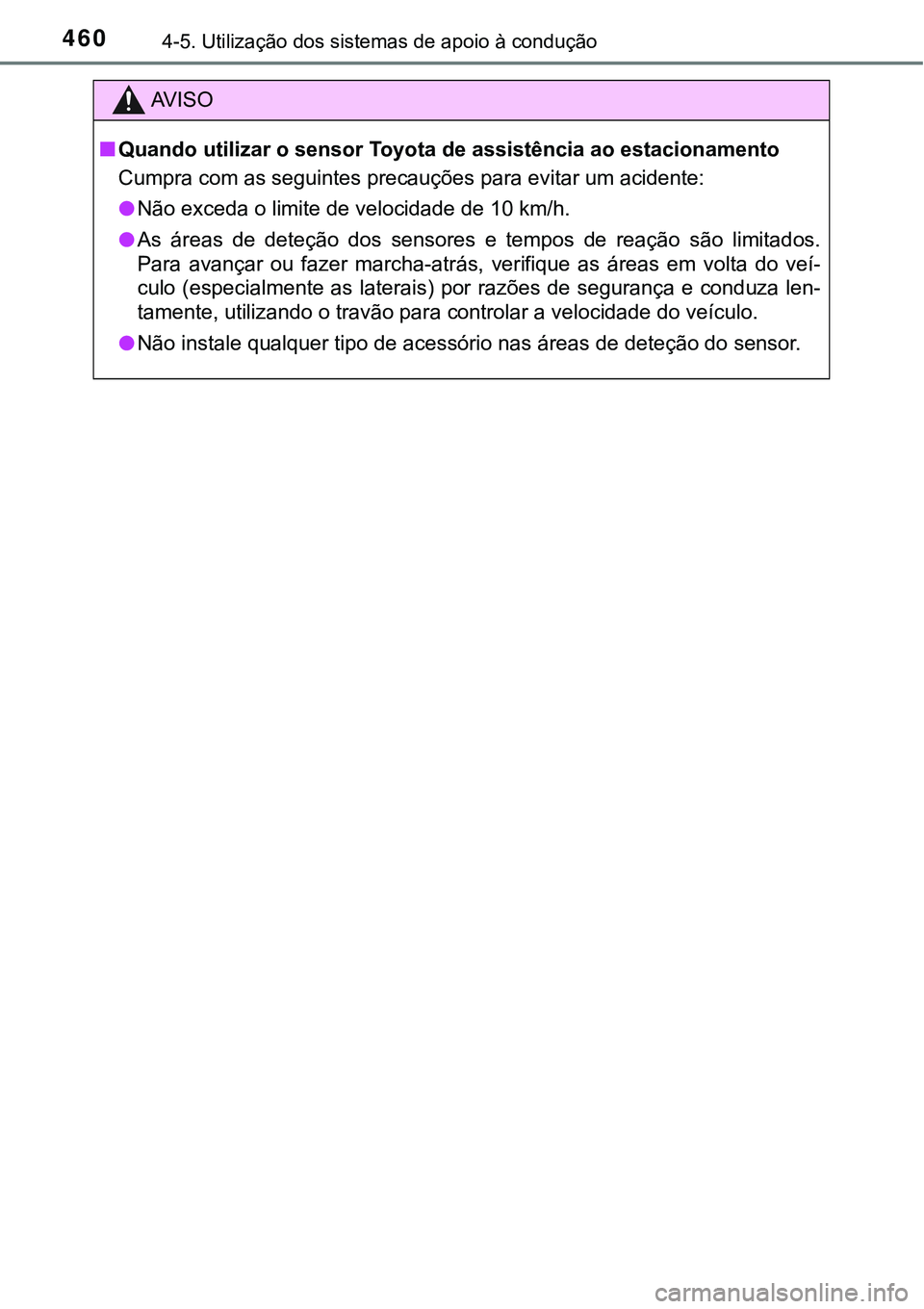

AV I S O
■Quando utilizar o sensor Toyota de assistência ao estacionamento
Cumpra com as seguintes precauções para evitar um acidente:
●Não exceda o limite de velocidade de 10 km/h.
●As áreas de deteção dos sensores e tempos de reação são limitados.
Para avançar ou fazer marcha-atrás, verifique as áreas em volta do veí-
culo (especialmente as laterais) por razões de segurança e conduza len-
tamente, utilizando o travão para controlar a velocidade do veículo.
●<0031006d00520003004c0051005600570044004f00480003005400580044004f005400580048005500030057004c0053005200030047004800030044004600480056005600790055004c005200030051004400560003006900550048004400560003004700
4800030047004800570048006f006d00520003004700520003[sensor.

4614-5. Utilização dos sistemas de apoio à condução
4
Condução

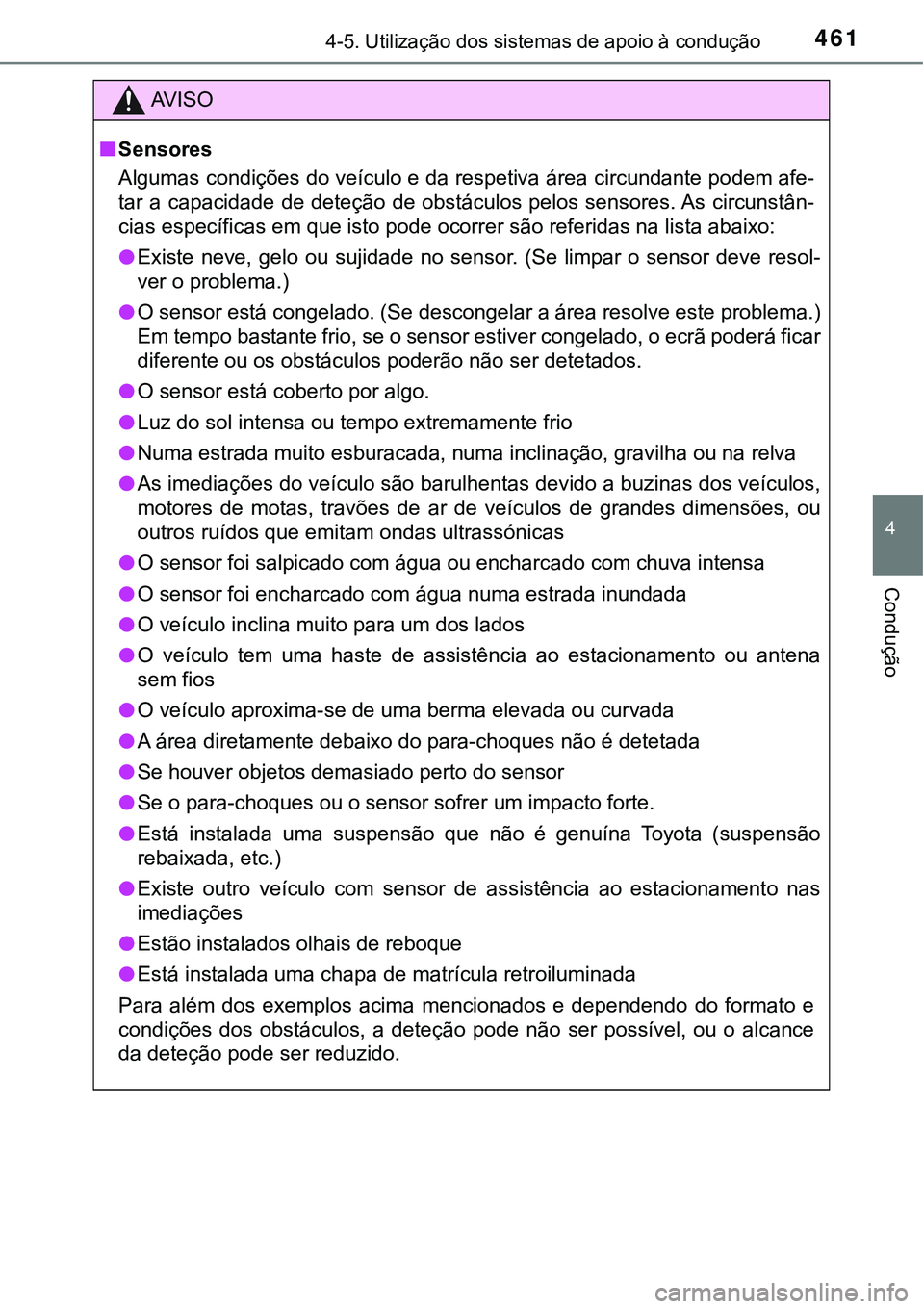

AV I S O
■Sensores
Algumas condições do veículo e da respetiva área circundante podem afe-
tar a capacidade de deteção de obstáculos pelos sensores. As circunstân-
cias específicas em que isto pode ocorrer são referidas na lista abaixo:
●Existe neve, gelo ou sujidade no sensor. (Se limpar o sensor deve resol-
ver o problema.)
●O sensor está congelado. (Se descongelar a área resolve este problema.)
Em tempo bastante frio, se o sensor estiver congelado, o ecrã poderá ficar
diferente ou os obstáculos poderão não ser detetados.
●O sensor está coberto por algo.
●Luz do sol intensa ou tempo extremamente frio
●Numa estrada muito esburacada, numa inclinação, gravilha ou na relva
●As imediações do veículo são barulhentas devido a buzinas dos veículos,
motores de motas, travões de ar de veículos de grandes dimensões, ou
outros ruídos que emitam ondas ultrassónicas
●O sensor foi salpicado com água ou encharcado com chuva intensa
●O sensor foi encharcado com água numa estrada inundada
●O veículo inclina muito para um dos lados
●O veículo tem uma haste de assistência ao estacionamento ou antena
sem fios
●O veículo aproxima-se de uma berma elevada ou curvada
●A área diretamente debaixo do para-choques não é detetada
●Se houver objetos demasiado perto do sensor
●Se o para-choques ou o sensor sofrer um impacto forte.
●Está instalada uma suspensão que não é genuína Toyota (suspensão
rebaixada, etc.)
●Existe outro veículo com sensor de assistência ao estacionamento nas
imediações
●Estão instalados olhais de reboque
●<00280056005700690003004c0051005600570044004f004400470044000300580050004400030046004b00440053004400030047004800030050004400570055007400460058004f0044000300550048005700550052004c004f00580050004c0051004400
470044[
Para além dos exemplos acima mencionados e dependendo do formato e
condições dos obstáculos, a deteção pode não ser possível, ou o alcance
da deteção pode ser reduzido.
