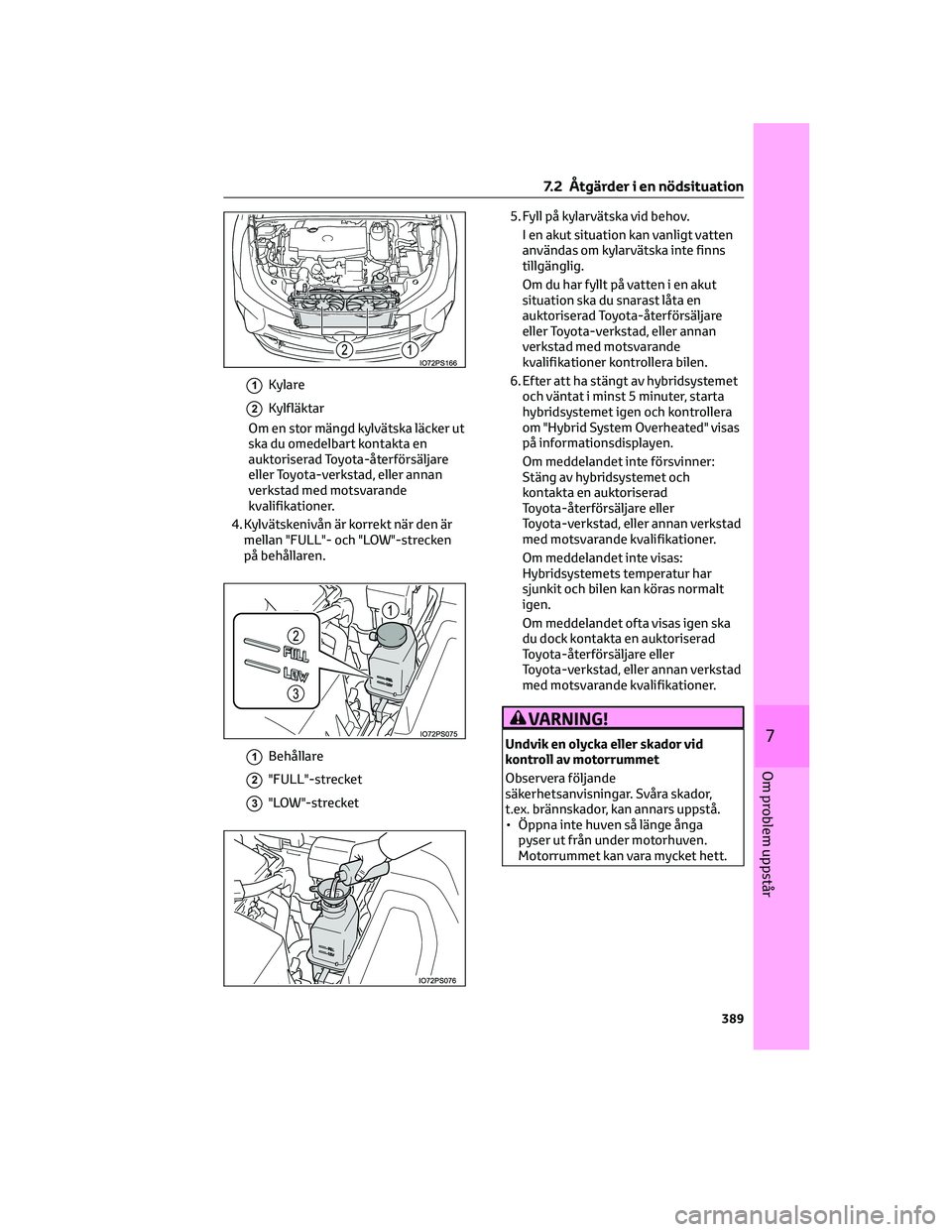

1Kylare
2Kylfläktar
Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Kylvätskenivån är korrekt när den är mellan "FULL"- och "LOW"-strecken
på behållaren.
1Behållare
2"FULL"-strecket
3"LOW"-strecket 5. Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten
användas om kylarvätska inte finns
tillgänglig.
Om du har fyllt på vatten i en akut
situation ska du snarast låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
6. Efter att ha stängt av hybridsystemet och väntat i minst 5 minuter, starta
hybridsystemet igen och kontrollera
om "Hybrid System Overheated" visas
på informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Om meddelandet inte visas:
Hybridsystemets temperatur har
sjunkit och bilen kan köras normalt
igen.
Om meddelandet ofta visas igen ska
du dock kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
VARNING!
Undvik en olycka eller skador vid
kontroll av motorrummet
Observera följande
säkerhetsanvisningar. Svåra skador,
t.ex. brännskador, kan annars uppstå.
• Öppna inte huven så länge ånga pyser ut från under motorhuven.
Motorrummet kan vara mycket hett.
7.2 Åtgärder i en nödsituation
389
7
Om problem uppstår

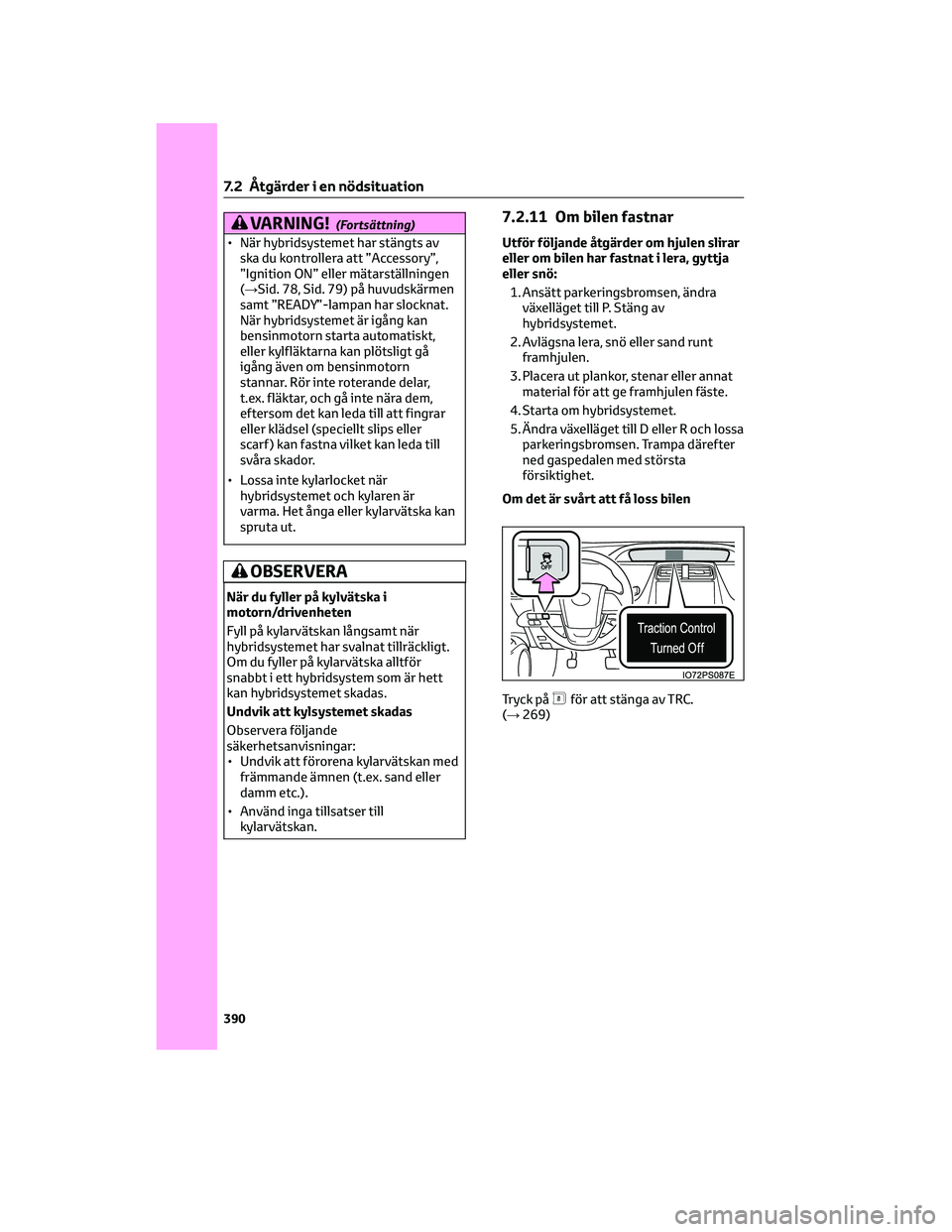

VARNING!(Fortsättning)
• När hybridsystemet har stängts avska du kontrollera att ”Accessory”,
”Ignition ON” eller mätarställningen
(→Sid. 78, Sid. 79) på huvudskärmen
samt ”READY”-lampan har slocknat.
När hybridsystemet är igång kan
bensinmotorn starta automatiskt,
eller kylfläktarna kan plötsligt gå
igång även om bensinmotorn
stannar. Rör inte roterande delar,
t.ex. fläktar, och gå inte nära dem,
eftersom det kan leda till att fingrar
eller klädsel (speciellt slips eller
scarf ) kan fastna vilket kan leda till
svåra skador.
• Lossa inte kylarlocket när hybridsystemet och kylaren är
varma. Het ånga eller kylarvätska kan
spruta ut.
OBSERVERA
När du fyller på kylvätska i
motorn/drivenheten
Fyll på kylarvätskan långsamt när
hybridsystemet har svalnat tillräckligt.
Om du fyller på kylarvätska alltför
snabbt i ett hybridsystem som är hett
kan hybridsystemet skadas.
Undvik att kylsystemet skadas
Observera följande
säkerhetsanvisningar:
• Undvik att förorena kylarvätskan medfrämmande ämnen (t.ex. sand eller
damm etc.).
• Använd inga tillsatser till kylarvätskan.
7.2.11 Om bilen fastnar
Utför följande åtgärder om hjulen slirar
eller om bilen har fastnat i lera, gyttja
eller snö:
1. Ansätt parkeringsbromsen, ändra växelläget till P. Stäng av
hybridsystemet.
2. Avlägsna lera, snö eller sand runt framhjulen.
3. Placera ut plankor, stenar eller annat material för att ge framhjulen fäste.
4. Starta om hybridsystemet.
5. Ändra växelläget till D eller R och lossa parkeringsbromsen. Trampa därefter
ned gaspedalen med största
försiktighet.
Om det är svårt att få loss bilen
Tryck på
för att stänga av TRC.
(→ 269)
7.2 Åtgärder i en nödsituation
390

VARNING!
För att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
Vid ändring av växelläge
Var noggrann med att inte ändra
växelläge medan gaspedalen är
nedtrampad. Det kan leda till oväntat
snabb acceleration som kan orsaka en
olycka och leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skada på hybridtransmissionen
och andra komponenter
• Undvik att framhjulen spinner och atttrampa inte ned gaspedalen mer än
nödvändigt.
• Om bilen fortfarande sitter fast efter dessa åtgärder kan du behöva bogsera
loss bilen.
7.2 Åtgärder i en nödsituation
391
7
Om problem uppstår

7.2 Åtgärder i en nödsituation
392

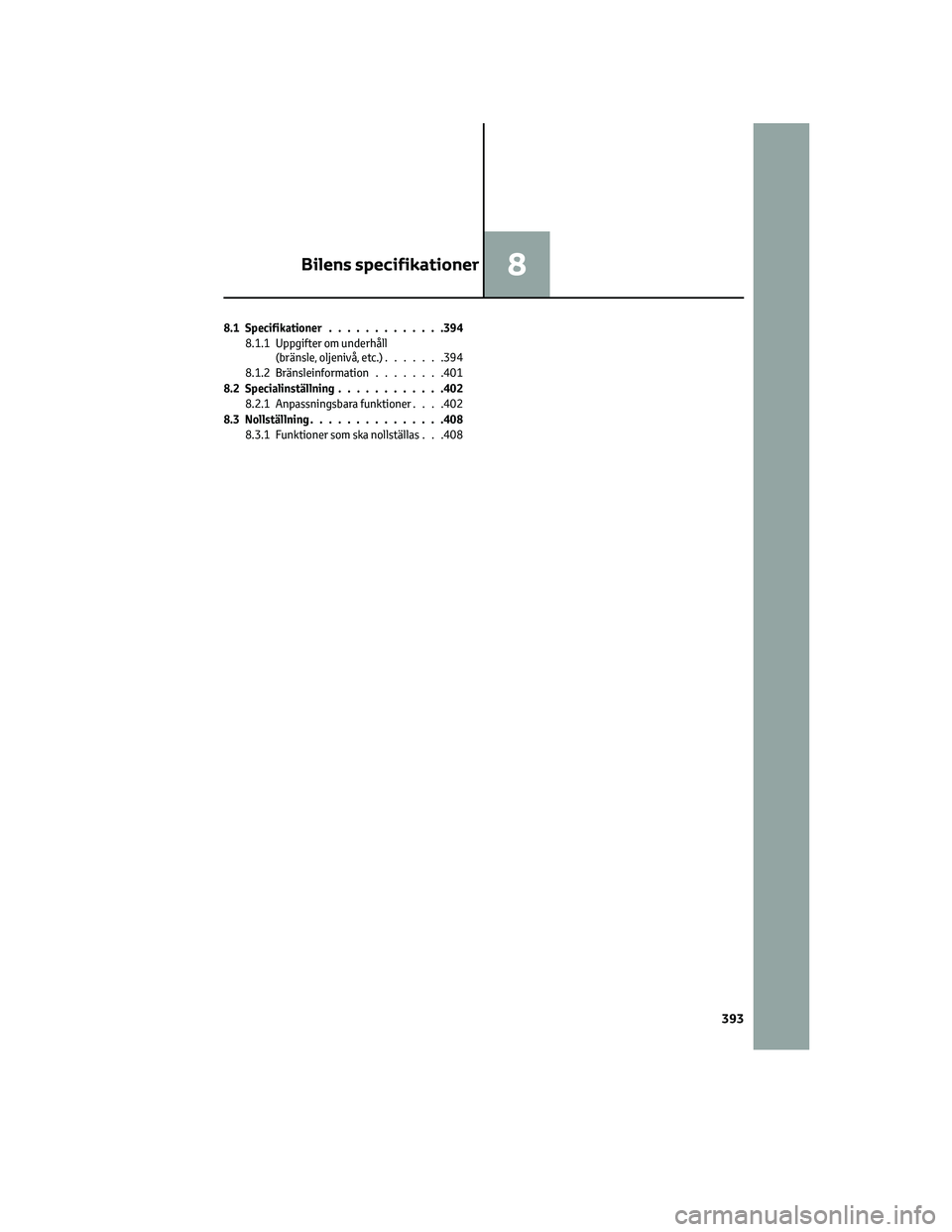

8.1 Specifikationer.............394
8.1.1 Uppgifter om underhåll (bränsle, oljenivå, etc.) .......394
8.1.2 Bränsleinformation ........401
8.2 Specialinställning ............402
8.2.1 Anpassningsbara funktioner ....402
8.3Nollställning...............408 8.3.1 Funktioner som ska nollställas . . .408
Bilens specifikationer8
393

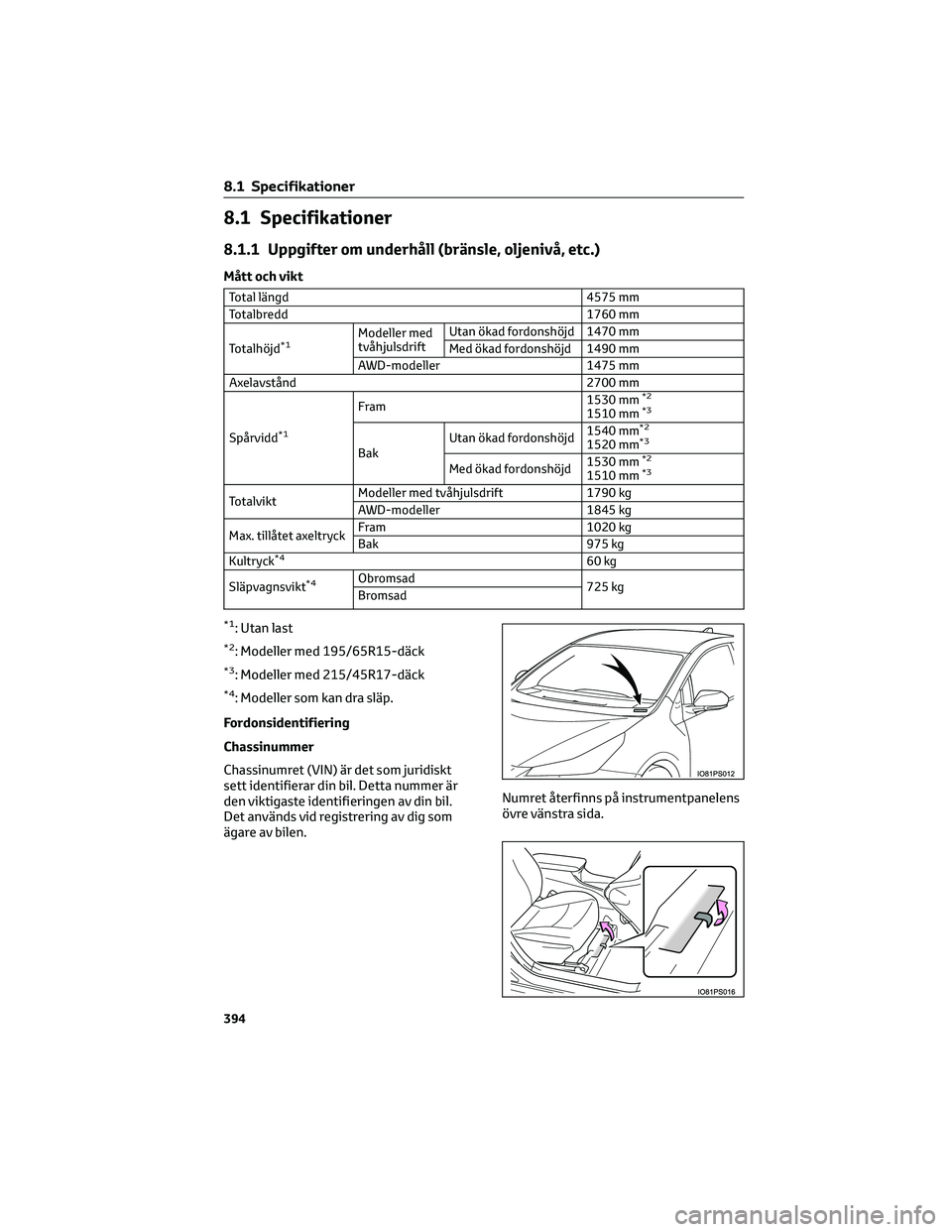

8.1 Specifikationer
8.1.1 Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått och vikt
Total längd4575 mm
Totalbredd 1760 mm
Totalhöjd
*1Modeller med
tvåhjulsdrift Utan ökad fordonshöjd 1470 mm
Med ökad fordonshöjd 1490 mm
AWD-modeller 1475 mm
Axelavstånd 2700 mm
Spårvidd
*1
Fram 1530 mm*2
1510 mm*3
BakUtan ökad fordonshöjd
1540 mm
*2
1520 mm*3
Med ökad fordonshöjd1530 mm*2
1510 mm*3
TotalviktModeller med tvåhjulsdrift 1790 kg
AWD-modeller 1845 kg
Max. tillåtet axeltryck Fram 1020 kg
Bak 975 kg
Kultryck
*460 kg
Släpvagnsvikt
*4Obromsad 725 kg
Bromsad
*1: Utan last
*2: Modeller med 195/65R15-däck
*3: Modeller med 215/45R17-däck
*4: Modeller som kan dra släp.
Fordonsidentifiering
Chassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Detta nummer är
den viktigaste identifieringen av din bil.
Det används vid registrering av dig som
ägare av bilen. Numret återfinns på instrumentpanelens
övre vänstra sida.
8.1 Specifikationer
394

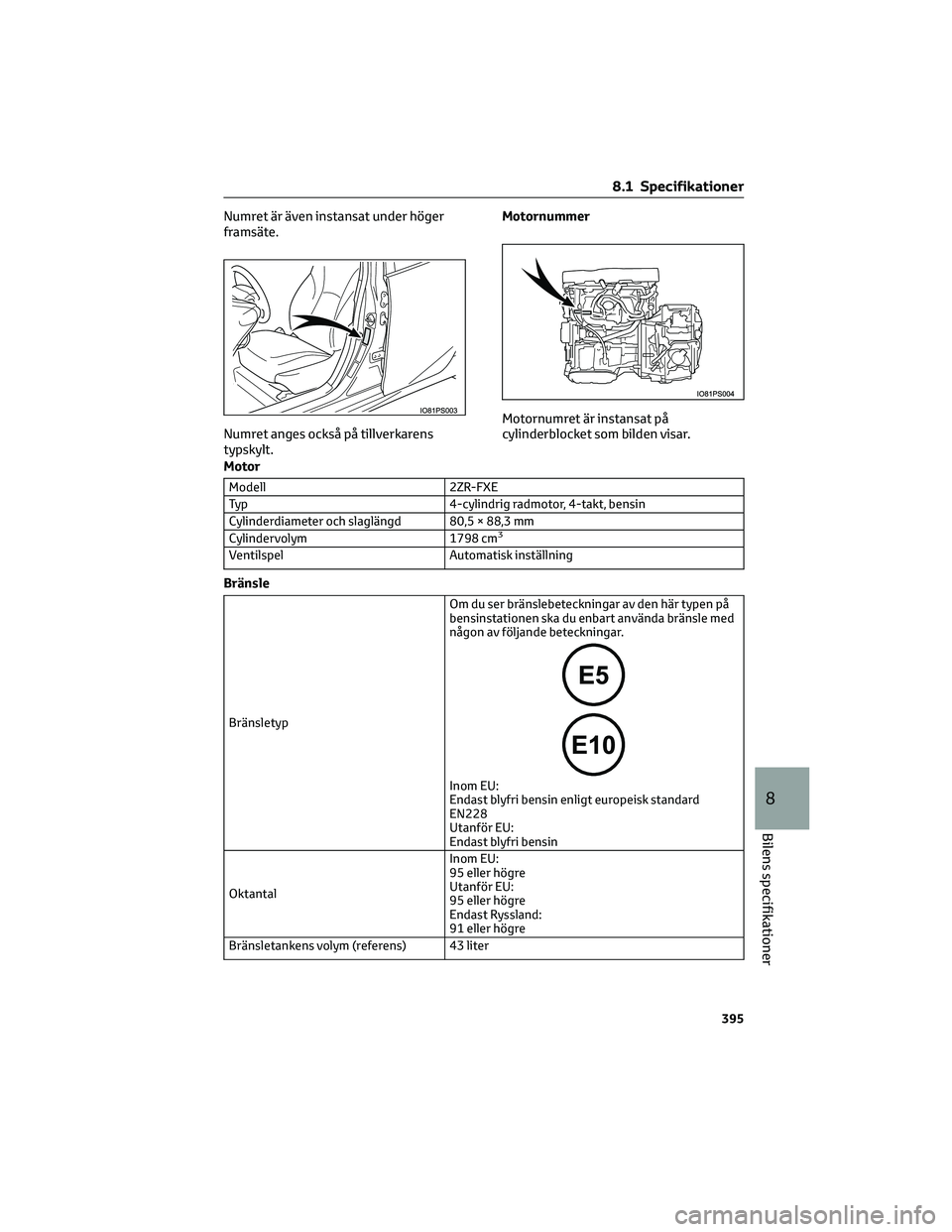

Numret är även instansat under höger
framsäte.
Numret anges också på tillverkarens
typskylt.Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell 2ZR-FXE
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd 80,5 × 88,3 mm
Cylindervolym 1798 cm
3
VentilspelAutomatisk inställning
Bränsle
Bränsletyp Om du ser bränslebeteckningar av den här typen på
bensinstationen ska du enbart använda bränsle med
någon av följande beteckningar.
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal Inom EU:
95 eller högre
Utanför EU:
95 eller högre
Endast Ryssland:
91 eller högre
Bränsletankens volym (referens) 43 liter
8.1 Specifikationer
395
8
Bilens specifikationer

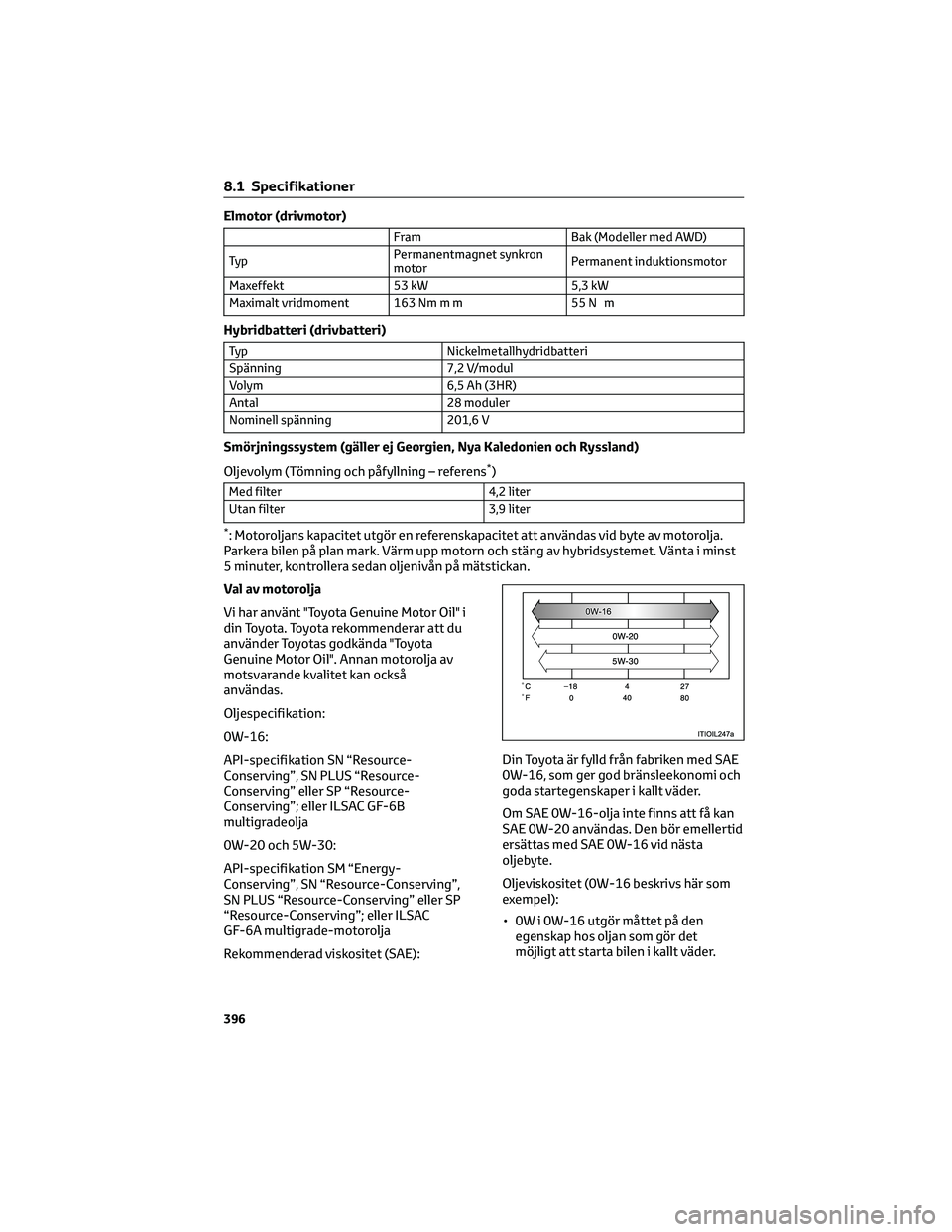

Elmotor (drivmotor)
FramBak (Modeller med AWD)
Ty p Permanentmagnet synkron
motor Permanent induktionsmotor
Maxeffekt 53 kW 5,3 kW
Maximalt vridmoment 163 Nm m m 55 N m
Hybridbatteri (drivbatteri)
TypNickelmetallhydridbatteri
Spänning 7,2 V/modul
Volym 6,5 Ah (3HR)
Antal 28 moduler
Nominell spänning 201,6 V
Smörjningssystem (gäller ej Georgien, Nya Kaledonien och Ryssland)
Oljevolym (Tömning och påfyllning – referens
*)
Med filter 4,2 liter
Utan filter 3,9 liter
*: Motoroljans kapacitet utgör en referenskapacitet att användas vid byte av motorolja.
Parkera bilen på plan mark. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera sedan oljenivån på mätstickan.
Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Toyota rekommenderar att du
använder Toyotas godkända "Toyota
Genuine Motor Oil". Annan motorolja av
motsvarande kvalitet kan också
användas.
Oljespecifikation:
0W-16:
API-specifikation SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” eller SP “Resource-
Conserving”; eller ILSAC GF-6B
multigradeolja
0W-20 och 5W-30:
API-specifikation SM “Energy-
Conserving”, SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” eller SP
“Resource-Conserving”; eller ILSAC
GF-6A multigrade-motorolja
Rekommenderad viskositet (SAE): Din Toyota är fylld från fabriken med SAE
0W-16, som ger god bränsleekonomi och
goda startegenskaper i kallt väder.
Om SAE 0W-16-olja inte finns att få kan
SAE 0W-20 användas. Den bör emellertid
ersättas med SAE 0W-16 vid nästa
oljebyte.
Oljeviskositet (0W-16 beskrivs här som
exempel):
• 0W i 0W-16 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
8.1 Specifikationer
396

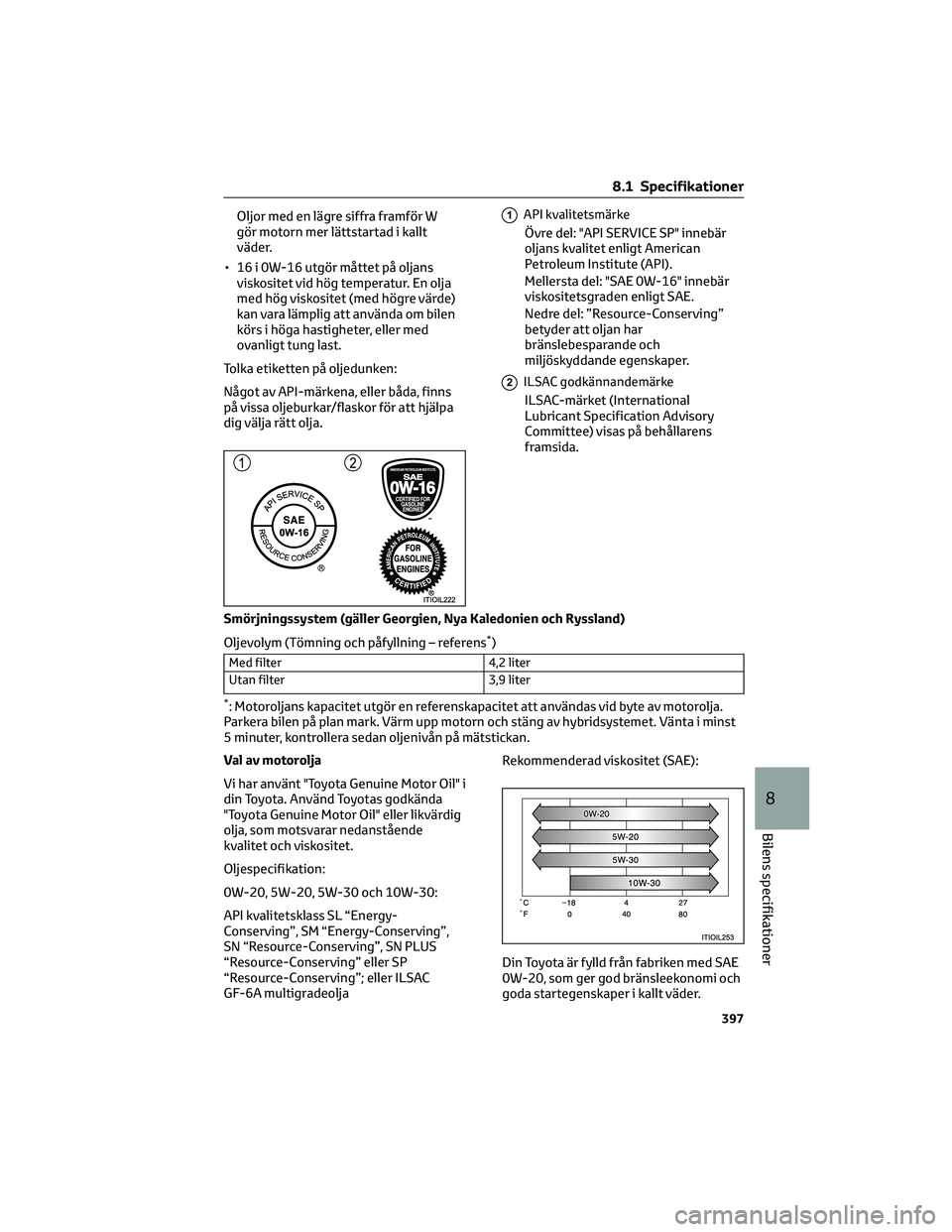

Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.1API kvalitetsmärke
Övre del: "API SERVICE SP" innebär
oljans kvalitet enligt American
Petroleum Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har
bränslebesparande och
miljöskyddande egenskaper.
2ILSAC godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
Smörjningssystem (gäller Georgien, Nya Kaledonien och Ryssland)
Oljevolym (Tömning och påfyllning – referens
*)
Med filter 4,2 liter
Utan filter 3,9 liter
*: Motoroljans kapacitet utgör en referenskapacitet att användas vid byte av motorolja.
Parkera bilen på plan mark. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera sedan oljenivån på mätstickan.
Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Använd Toyotas godkända
"Toyota Genuine Motor Oil" eller likvärdig
olja, som motsvarar nedanstående
kvalitet och viskositet.
Oljespecifikation:
0W-20, 5W-20, 5W-30 och 10W-30:
API kvalitetsklass SL “Energy-
Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” eller SP
“Resource-Conserving”; eller ILSAC
GF-6A multigradeolja Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken med SAE
0W-20, som ger god bränsleekonomi och
goda startegenskaper i kallt väder.

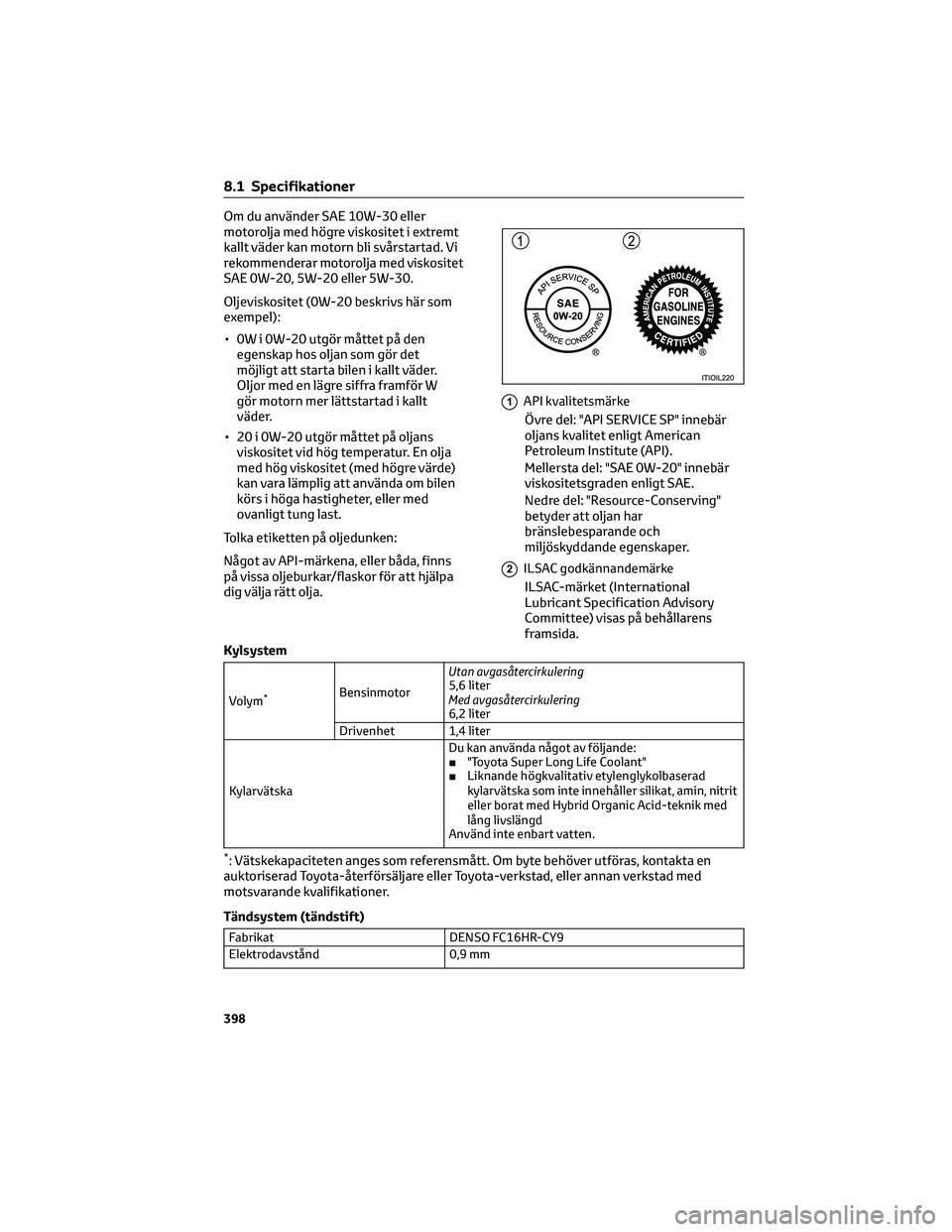

8.1 Specifikationer
397
8
Bilens specifikationer

Om du använder SAE 10W-30 eller
motorolja med högre viskositet i extremt
kallt väder kan motorn bli svårstartad. Vi
rekommenderar motorolja med viskositet
SAE 0W-20, 5W-20 eller 5W-30.
Oljeviskositet (0W-20 beskrivs här som
exempel):
• 0W i 0W-20 utgör måttet på denegenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.
1API kvalitetsmärke
Övre del: "API SERVICE SP" innebär
oljans kvalitet enligt American
Petroleum Institute (API).
Mellersta del: "SAE 0W-20" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har
bränslebesparande och
miljöskyddande egenskaper.
2ILSAC godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
Kylsystem
Volym*Bensinmotor Utan avgasåtercirkulering
5,6 liter
Med avgasåtercirkulering
6,2 liter
Drivenhet 1,4 liter
Kylarvätska Du kan använda något av följande:
■
"Toyota Super Long Life Coolant"
■ Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat, amin, nitrit
eller borat med Hybrid Organic Acid-teknik med
lång livslängd
Använd inte enbart vatten.
*: Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Tändsystem (tändstift)
Fabrikat DENSO FC16HR-CY9
Elektrodavstånd 0,9 mm
8.1 Specifikationer
398
