5
En cas de problème
549
5-2. Mesures à prendre en cas d'urgence
PRIUS_C D

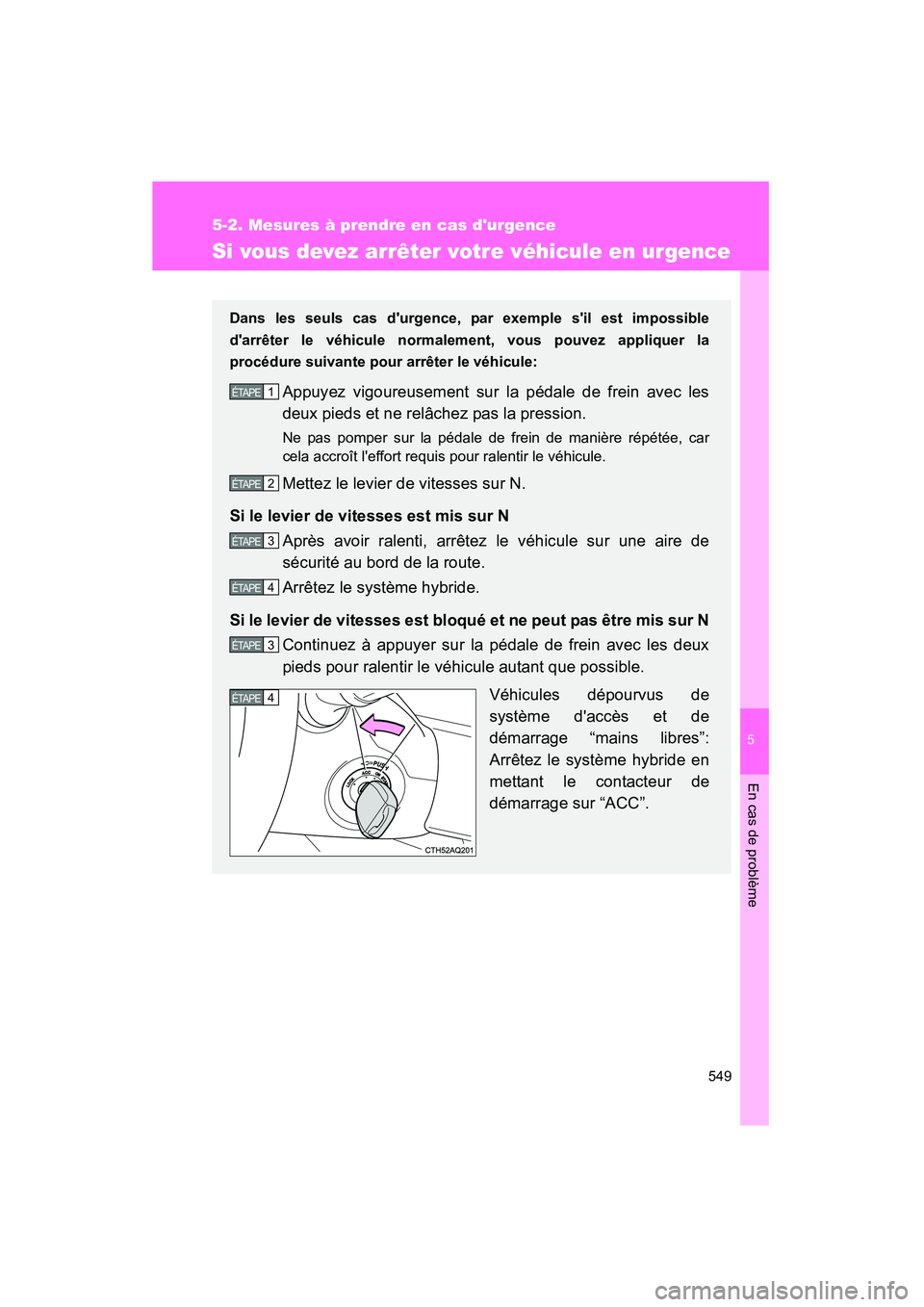

Si vous devez arrêter votre véhicule en urgence
Dans les seuls cas d'urgence, par exemple s'il est impossible
d'arrêter le véhicule normalement, vous pouvez appliquer la
procédure suivante pour arrêter le véhicule:
Appuyez vigoureusement sur la pédale de frein avec les
deux pieds et ne relâchez pas la pression.
Ne pas pomper sur la pédale de frein de manière répétée, car
cela accroît l'effort requis pour ralentir le véhicule.
Mettez le levier de vitesses sur N.
Si le levier de vitesses est mis sur N Après avoir ralenti, arrêtez le véhicule sur une aire de
sécurité au bord de la route.
Arrêtez le système hybride.
Si le levier de vitesses est bloqué et ne peut pas être mis sur N Continuez à appuyer sur la pédale de frein avec les deux
pieds pour ralentir le véhicule autant que possible.
Véhicules dépourvus de
système d'accès et de
démarrage “mains libres”:
Arrêtez le système hybride en
mettant le contacteur de
démarrage sur “ACC”.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
3ÉTAPE
4ÉTAPE

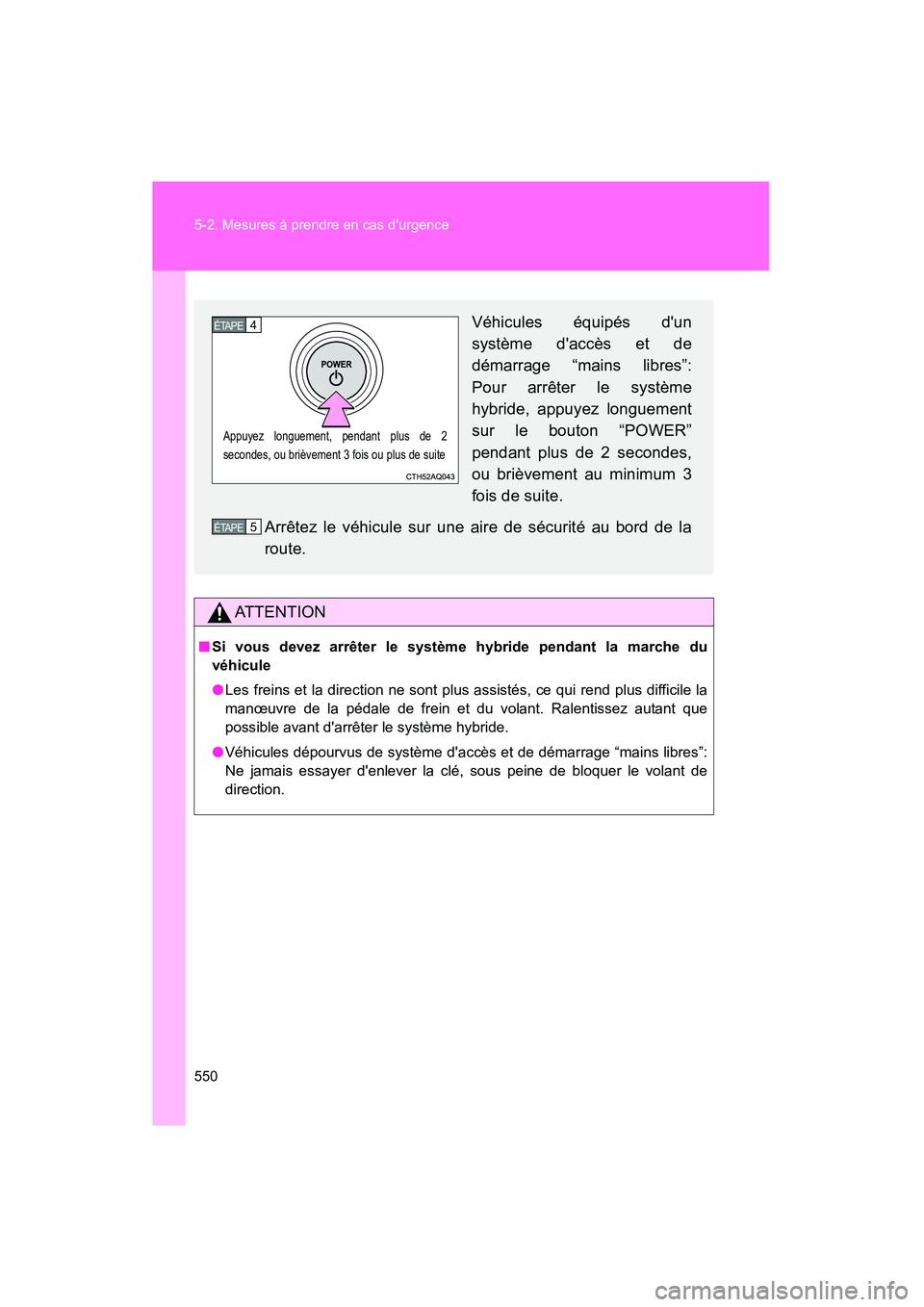

550 5-2. Mesures à prendre en cas d'urgence
PRIUS_C D
AT T E N T I O N
■Si vous devez arrêter le système hybride pendant la marche du
véhicule
●Les freins et la direction ne sont plus assistés, ce qui rend plus difficile la
manœuvre de la pédale de frein et du volant. Ralentissez autant que
possible avant d'arrêter le système hybride.
● Véhicules dépourvus de système d'accès et de démarrage “mains libres”:
Ne jamais essayer d'enlever la clé, sous peine de bloquer le volant de
direction.
Véhicules équipés d'un
système d'accès et de
démarrage “mains libres”:
Pour arrêter le système
hybride, appuyez longuement
sur le bouton “POWER”
pendant plus de 2 secondes,
ou brièvement au minimum 3
fois de suite.
Arrêtez le véhicule sur une aire de sécurité au bord de la
route.4ÉTAPE
Appuyez longuement, pendant plus de 2
secondes, ou brièvement 3 fois ou plus de suite
5ÉTAPE

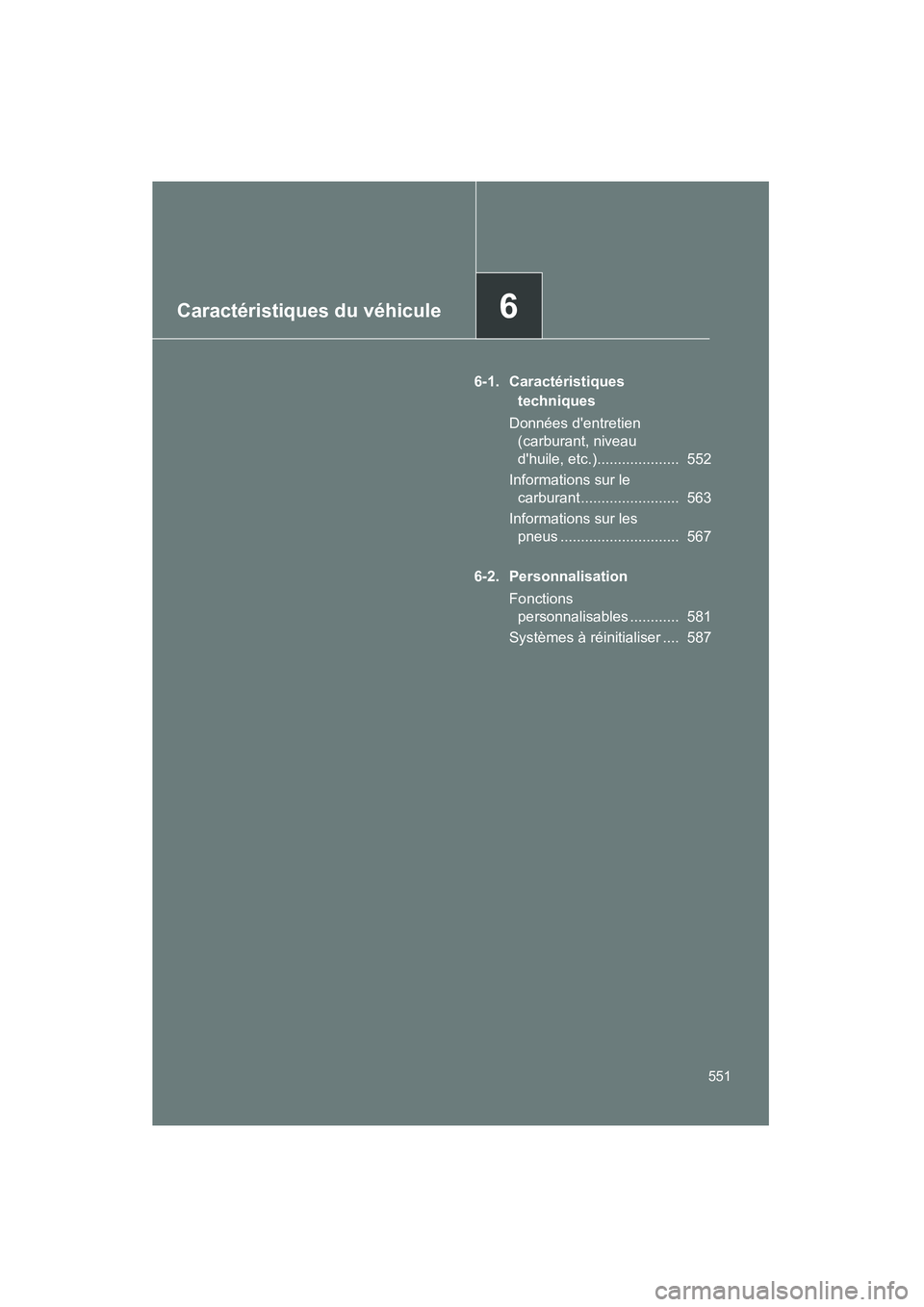

Caractéristiques du véhicule6
551
PRIUS_C D
6-1. Caractéristiques techniques
Données d'entretien (carburant, niveau
d'huile, etc.).................... 552
Informations sur le carburant ........................ 563
Informations sur les pneus ............................. 567
6-2. Personnalisation Fonctions personnalisables ............ 581
Systèmes à réinitialiser .... 587

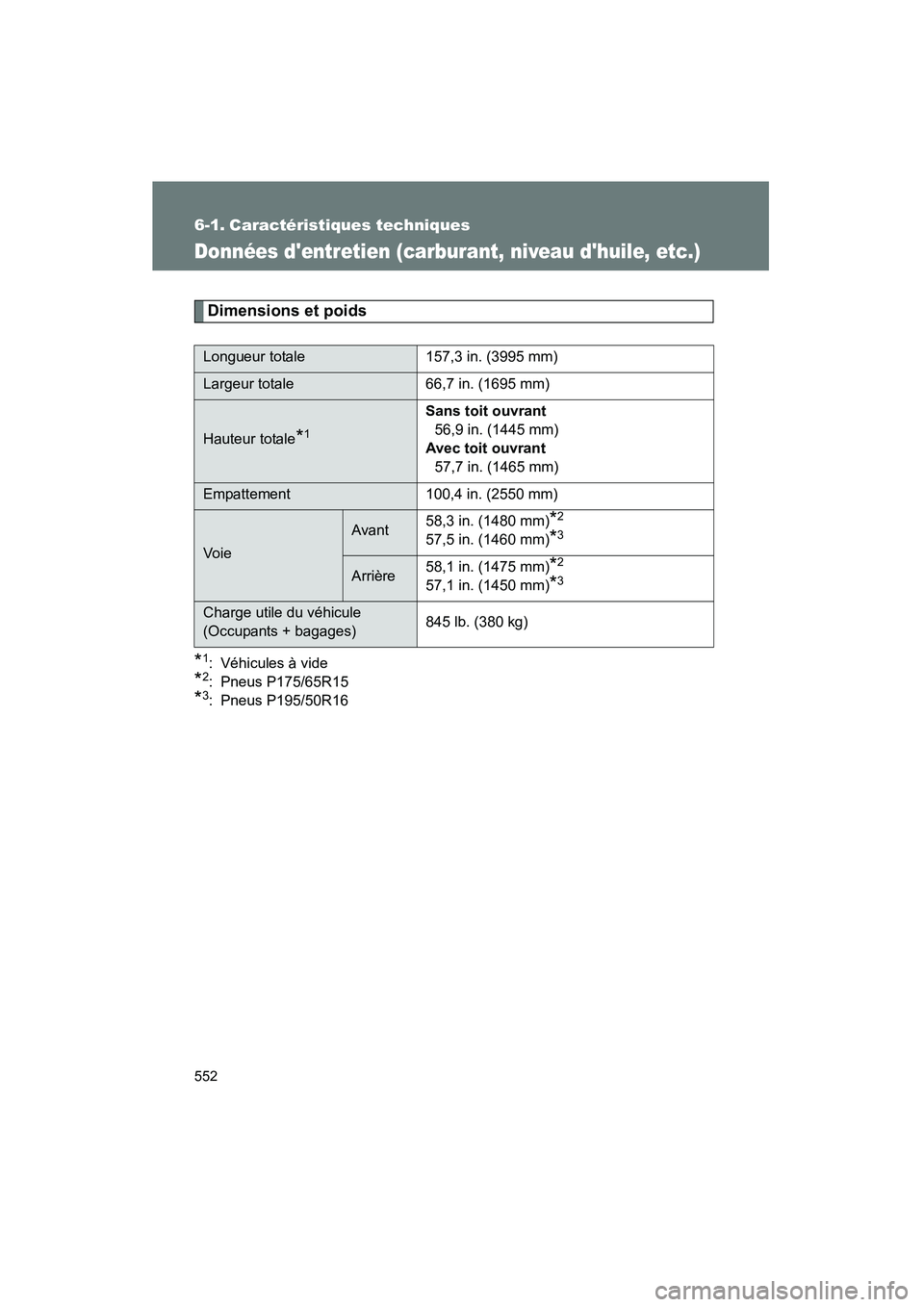

552
PRIUS_C D
6-1. Caractéristiques techniques
Données d'entretien (carburant, niveau d'huile, etc.)
Dimensions et poids
*1: Véhicules à vide
*2: Pneus P175/65R15
*3: Pneus P195/50R16
Longueur totale157,3 in. (3995 mm)
Largeur totale 66,7 in. (1695 mm)
Hauteur totale*1
Sans toit ouvrant
56,9 in. (1445 mm)
Avec toit ouvrant 57,7 in. (1465 mm)
Empattement 100,4 in. (2550 mm)
Vo i e
Avant58,3 in. (1480 mm)*2
57,5 in. (1460 mm)*3
Arrière58,1 in. (1475 mm)*2
57,1 in. (1450 mm)*3
Charge utile du véhicule
(Occupants + bagages) 845 lb. (380 kg)

553
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

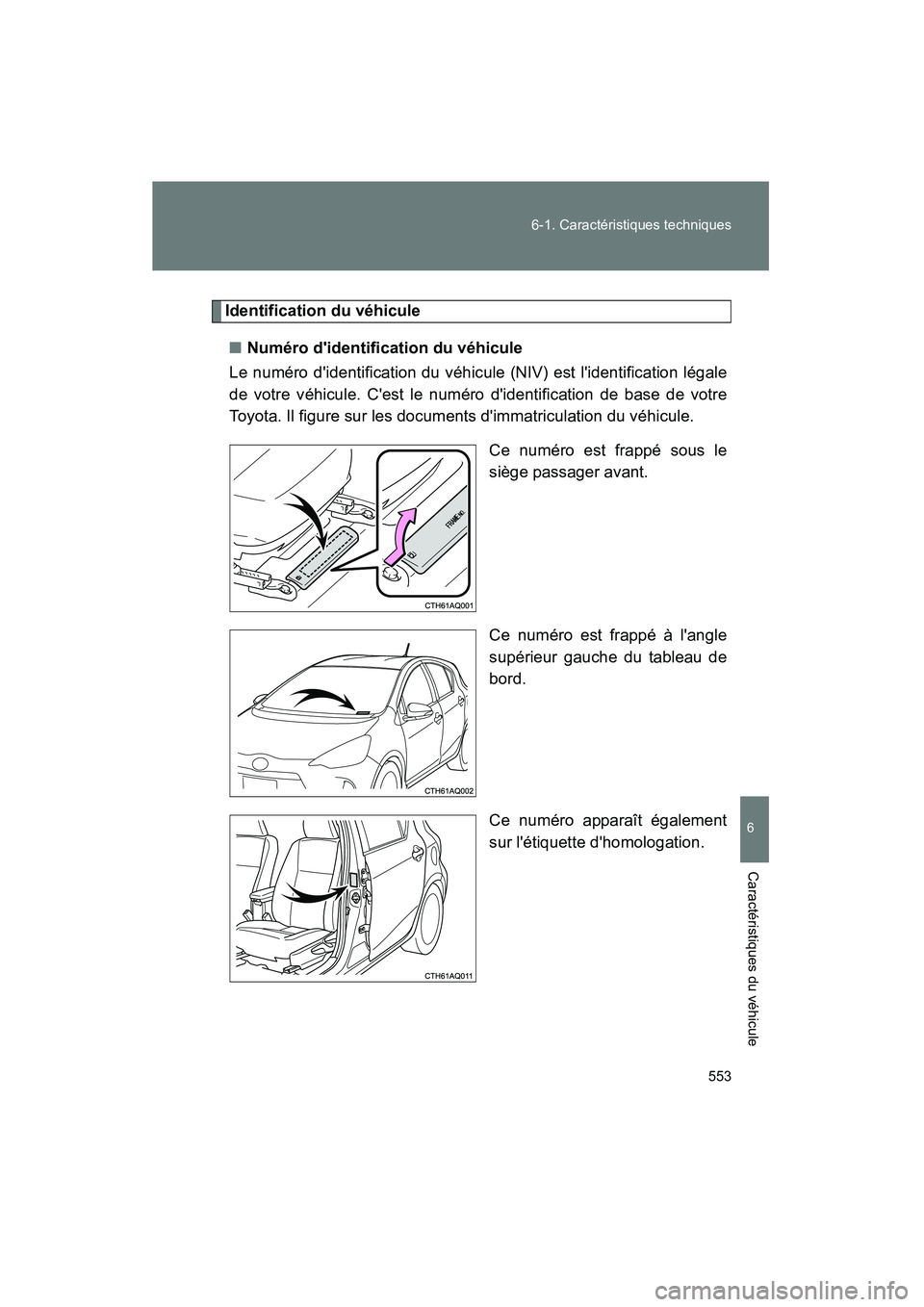

Identification du véhicule
■ Numéro d'identification du véhicule
Le numéro d'identification du véhicule (NIV) est l'identification légale
de votre véhicule. C'est le numéro d'identification de base de votre
Toyota. Il figure sur les documents d'immatriculation du véhicule.
Ce numéro est frappé sous le
siège passager avant.
Ce numéro est frappé à l'angle
supérieur gauche du tableau de
bord.
Ce numéro apparaît également
sur l'étiquette d'homologation.

554 6-1. Caractéristiques techniques
PRIUS_C D■

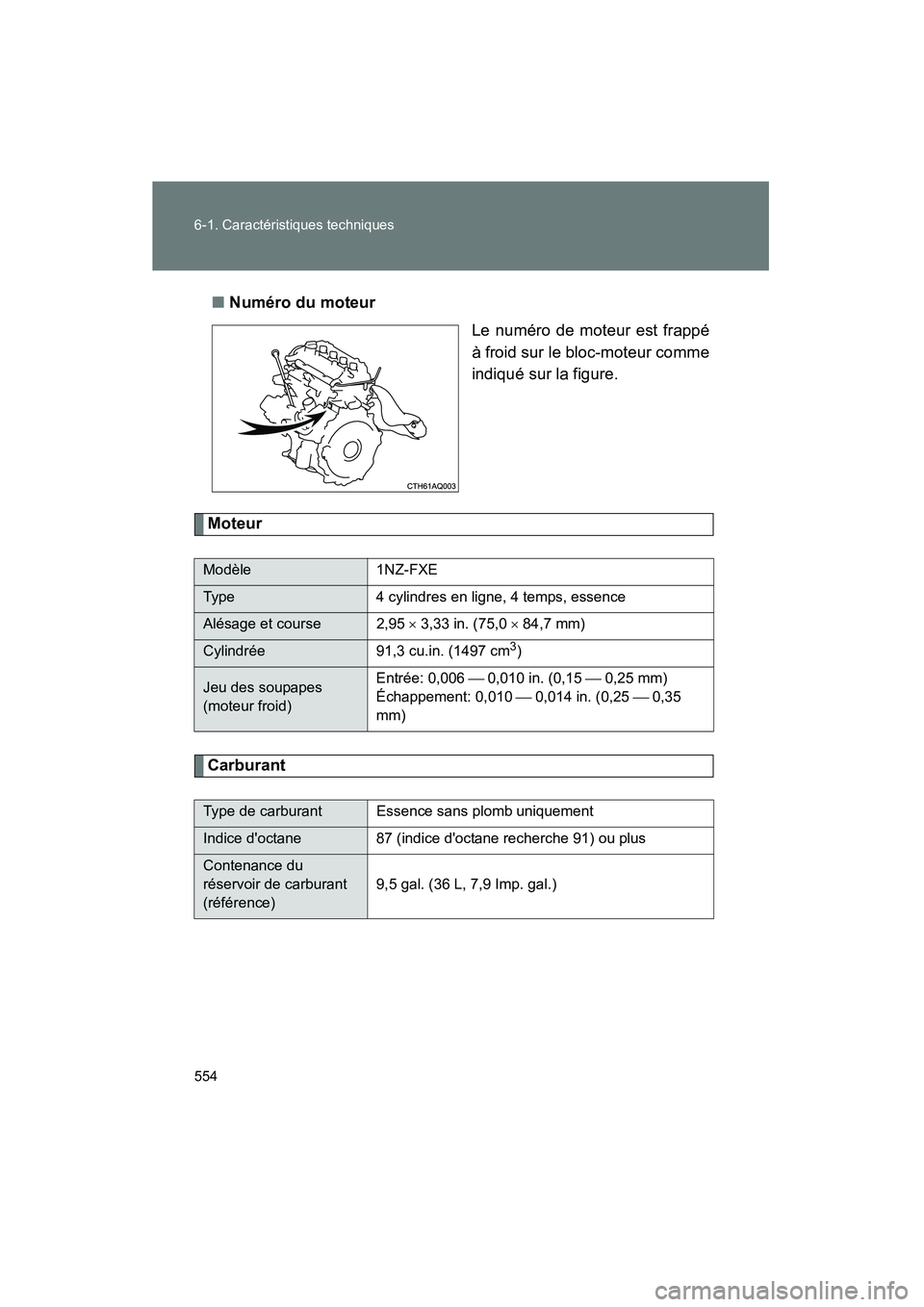

Numéro du moteur
Le numéro de moteur est frappé
à froid sur le bloc-moteur comme
indiqué sur la figure.
Moteur
Carburant
Modèle1NZ-FXE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 2,95 × 3,33 in. (75,0 × 84,7 mm)
Cylindrée 91,3 cu.in. (1497 cm3)
Jeu des soupapes
(moteur froid) Entrée: 0,006  0,010 in. (0,15
 0,25 mm)
Échappement: 0,010  0,014 in. (0,25  0,35
mm)
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d'octane recherche 91) ou plus
Contenance du
réservoir de carburant
(référence) 9,5 gal. (36 L, 7,9 Imp. gal.)

555
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

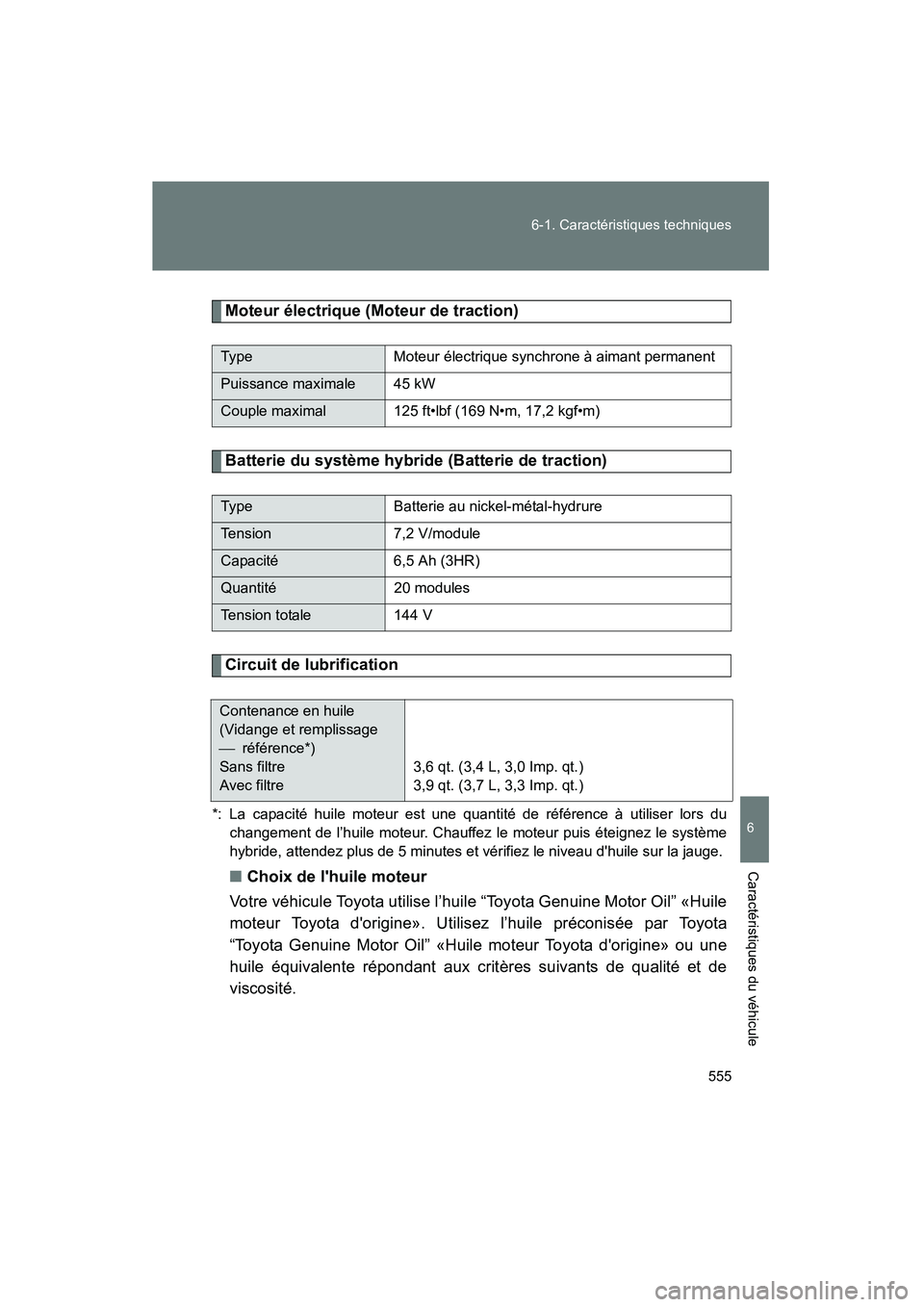

Moteur électrique (Moteur de traction)
Batterie du système hybride (Batterie de traction)
Circuit de lubrification
*: La capacité huile moteur est une quantité de référence à utiliser lors du
changement de l’huile moteur. Chauffez le moteur puis éteignez le système
hybride, attendez plus de 5 minutes et vérifiez le niveau d'huile sur la jauge.
■Choix de l'huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine». Utilisez l’huile préconisée par Toyota
“Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine» ou une
huile équivalente répondant aux critères suivants de qualité et de
viscosité.
Type Moteur électrique synchrone à aimant permanent
Puissance maximale 45 kW
Couple maximal 125 ft•lbf (169 N•m, 17,2 kgf•m)
TypeBatterie au nickel-métal-hydrure
Tension7,2 V/module
Capacité 6,5 Ah (3HR)
Quantité 20 modules
Tension totale144 V
Contenance en huile
(Vidange et remplissage
 référence*)
Sans filtre
Avec filtre 3,6 qt. (3,4 L, 3,0 Imp. qt.)
3,9 qt. (3,7 L, 3,3 Imp. qt.)

556 6-1. Caractéristiques techniques

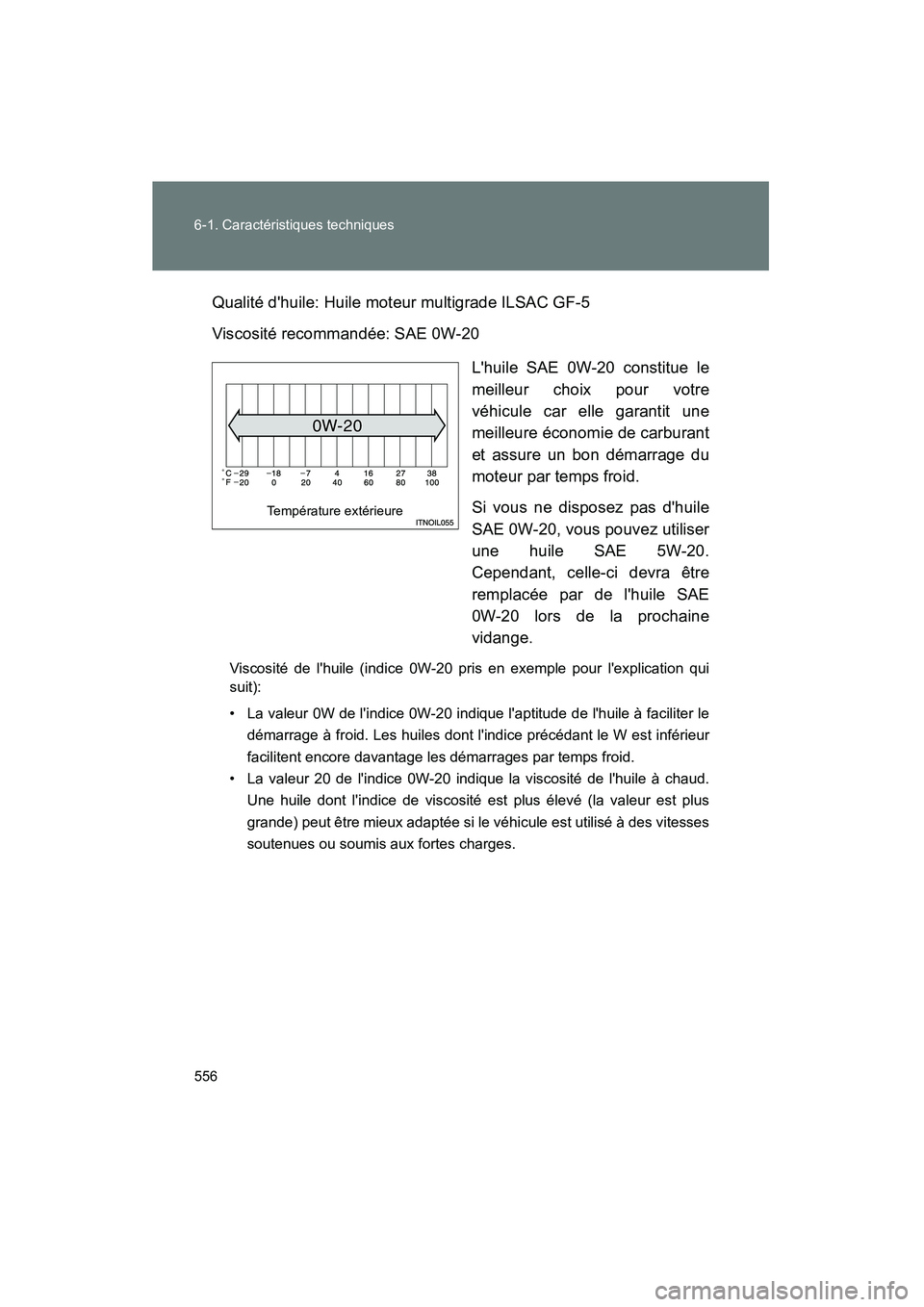

PRIUS_C DQualité d'huile: Huile moteur multigrade ILSAC GF-5
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix pour votre
véhicule car elle garantit une
meilleure économie de carburant
et assure un bon démarrage du
moteur par temps froid.
Si vous ne disposez pas d'huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-20.
Cependant, celle-ci devra être
remplacée par de l'huile SAE
0W-20 lors de la prochaine
vidange.
Viscosité de l'huile (indice 0W-20 pris en exemple pour l'explication qui
suit):
• La valeur 0W de l'indice 0W-20 indique l'aptitude de l'huile à faciliter ledémarrage à froid. Les huiles dont l'indice précédant le W est inférieur
facilitent encore davantage les démarrages par temps froid.
• La valeur 20 de l'indice 0W-20 indique la viscosité de l'huile à chaud.
Une huile dont l'indice de viscosité est plus élevé (la valeur est plus
grande) peut être mieux adaptée si le véhicule est utilisé à des vitesses
soutenues ou soumis aux fortes charges.
Température extérieure

557
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

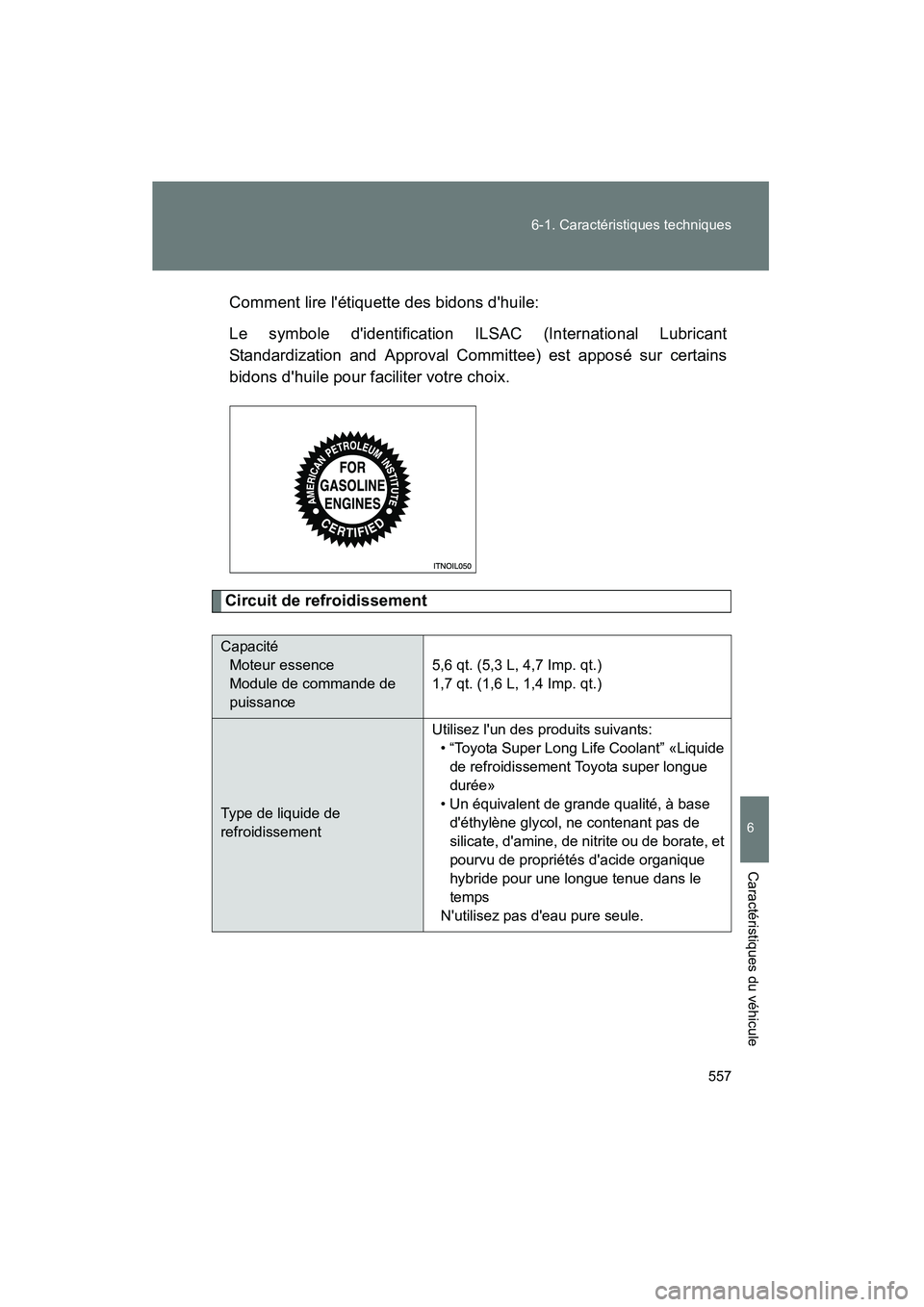

Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.
Circuit de refroidissement
Capacité
Moteur essence
Module de commande de
puissance 5,6 qt. (5,3 L, 4,7 Imp. qt.)
1,7 qt. (1,6 L, 1,4 Imp. qt.)
Type de liquide de
refroidissement Utilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue
durée»
• Un équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de
silicate, d'amine, de nitrite ou de borate, et
pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le
temps
N'utilisez pas d'eau pure seule.

558 6-1. Caractéristiques techniques
PRIUS_C D

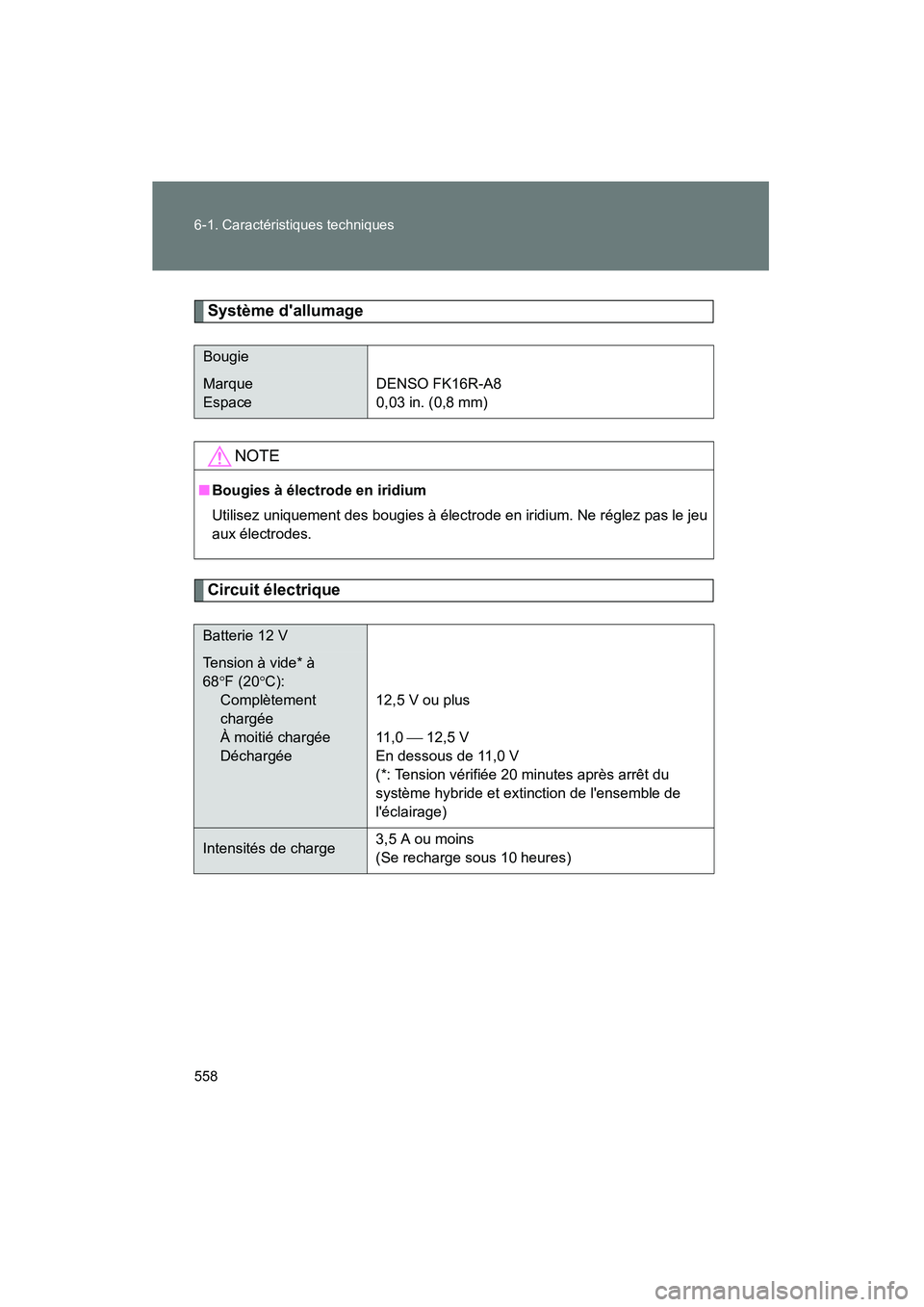

Système d'allumage
Circuit électrique
Bougie
Marque
EspaceDENSO FK16R-A8
0,03 in. (0,8 mm)
NOTE
■
Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas le jeu
aux électrodes.
Batterie 12 V
Tension à vide* à
68 °F (20 °C):
Complètement
chargée
À moitié chargée
Déchargée 12,5 V ou plus
11 , 0
 12,5 V
En dessous de 11,0 V
(*: Tension vérifiée 20 minutes après arrêt du
système hybride et extinction de l'ensemble de
l'éclairage)
Intensités de charge 3,5 A ou moins
(Se recharge sous 10 heures)
