TOYOTA PRIUS C 2013 Manuel du propriétaire (in French)

559
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

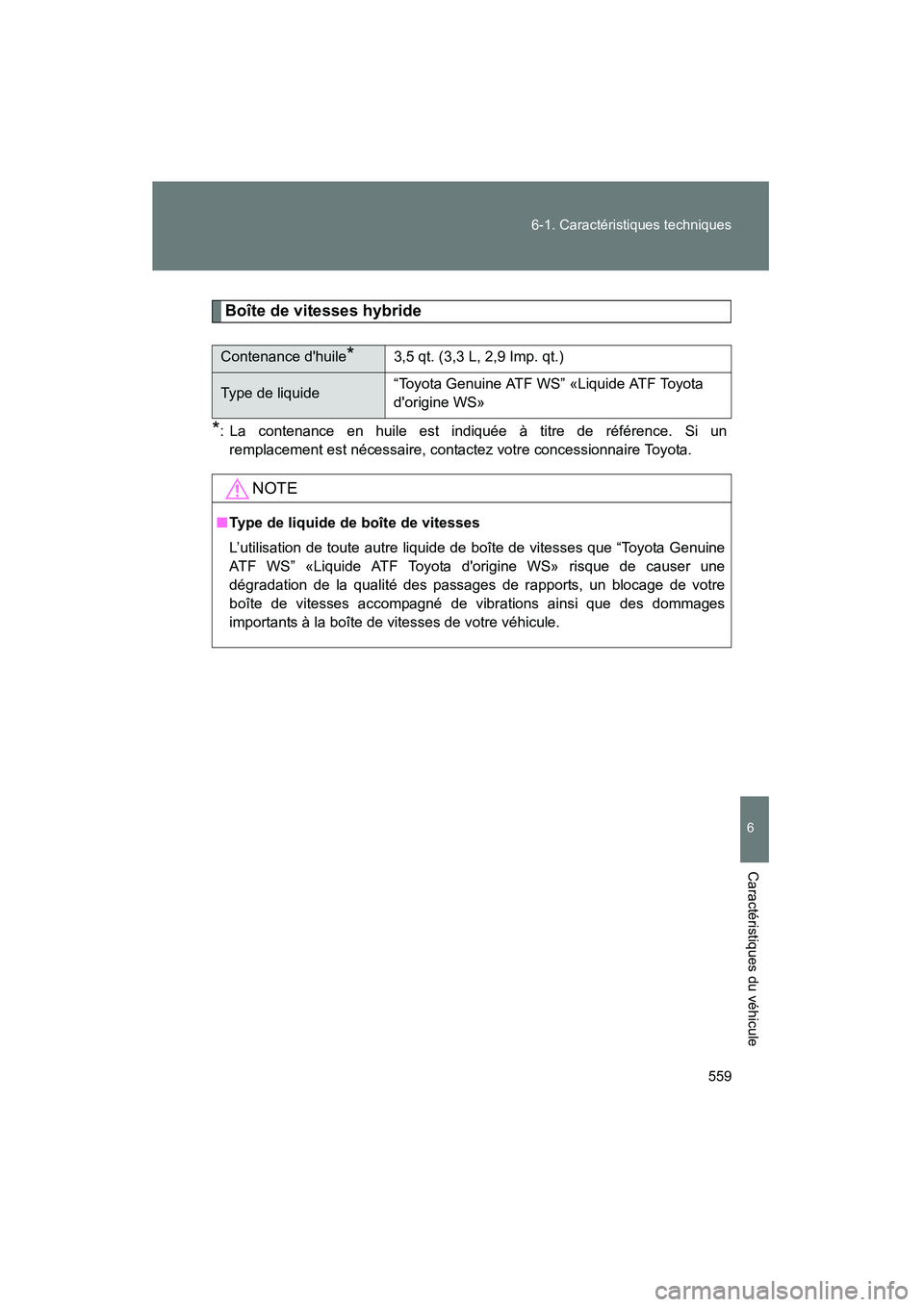

Boîte de vitesses hybride
*: La contenance en huile est indiquée à titre de référence. Si un
remplacement est nécessaire, contactez votre concessionnaire Toyota.
Contenance d'huile*3,5 qt. (3,3 L, 2,9 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF Toyota
d'origine WS»
NOTE
■
Type de liquide de boîte de vitesses
L’utilisation de toute autre liquide de boîte de vitesses que “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque de causer une
dégradation de la qualité des passages de rapports, un blocage de votre
boîte de vitesses accompagné de vibrations ainsi que des dommages
importants à la boîte de vitesses de votre véhicule.

560 6-1. Caractéristiques techniques
PRIUS_C D
Freins
*1: Battement minimum de la pédale lorsqu’elle est enfoncée avec une forcede 66 lbf (294 N, 30 kgf) pendant le fonctionnement du système hybride
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une forcede 45 lbf (200 N, 20 kgf)
Direction
Hauteur sous pédale*12,8 in. (70 mm) Min.
Garde de la pédale 0,04  0,24 in. (1,0  6,0 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures
des freins 0,04 in. (1,0 mm)
Course du levier de frein de
stationnement
*28  11 c l i c s
Type de liquide
SAE J1703 ou FMVSS No.116 DOT 3
GardeMoins de 1,2 in. (30 mm)

561
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

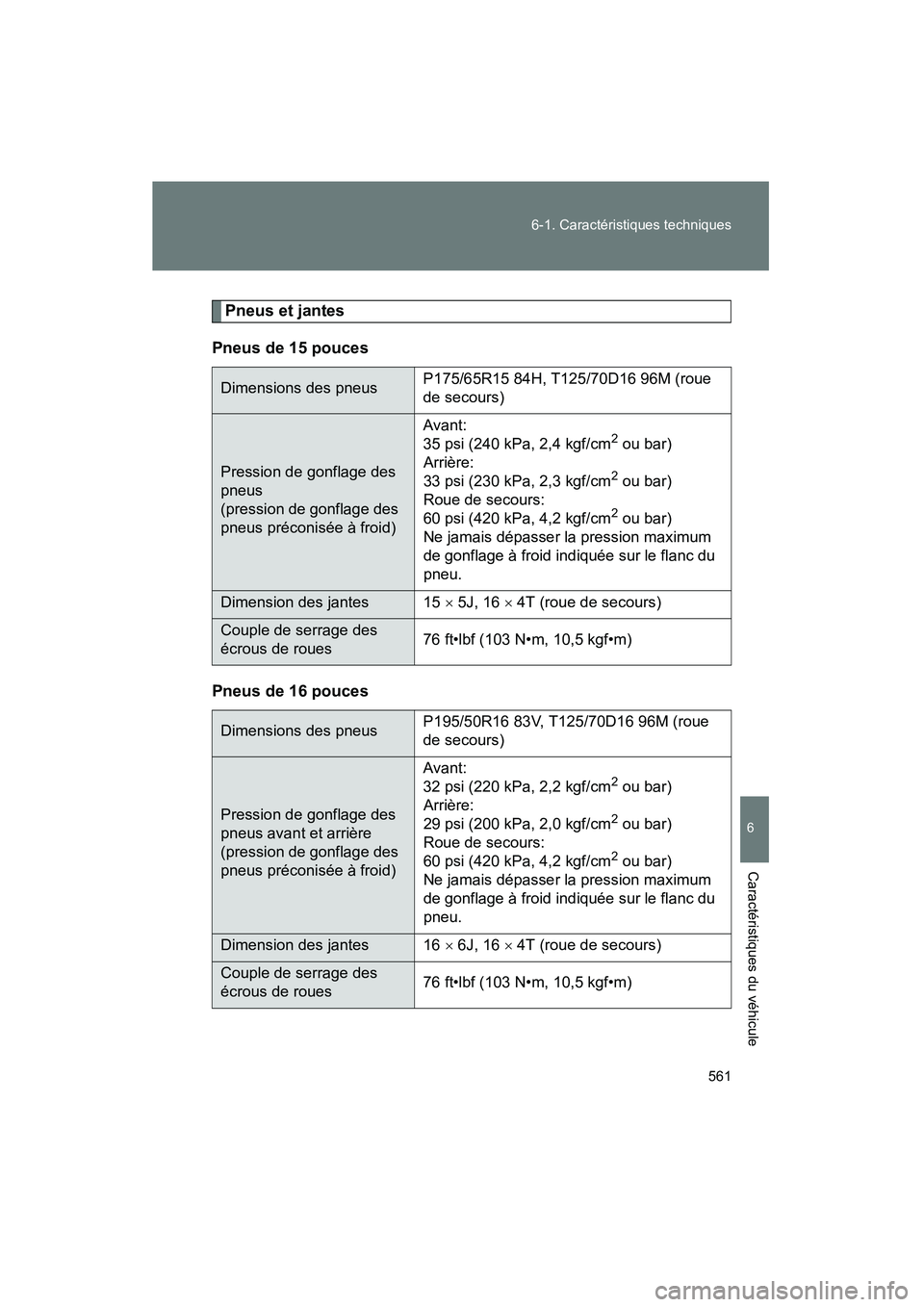

Pneus et jantes
Pneus de 15 pouces
Pneus de 16 pouces
Dimensions des pneus P175/65R15 84H, T125/70D16 96M (roue
de secours)
Pression de gonflage des
pneus
(pression de gonflage des
pneus préconisée à froid)Avant:
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Arrière:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne jamais dépasser la pression maximum
de gonflage à froid indiquée sur le flanc du
pneu.
Dimension des jantes 15 × 5J, 16 × 4T (roue de secours)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusP195/50R16 83V, T125/70D16 96M (roue
de secours)
Pression de gonflage des
pneus avant et arrière
(pression de gonflage des
pneus préconisée à froid)Avant:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Arrière:
29 psi (200 kPa, 2,0 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne jamais dépasser la pression maximum
de gonflage à froid indiquée sur le flanc du
pneu.
Dimension des jantes 16 × 6J, 16 × 4T (roue de secours)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

562 6-1. Caractéristiques techniques
PRIUS_C D

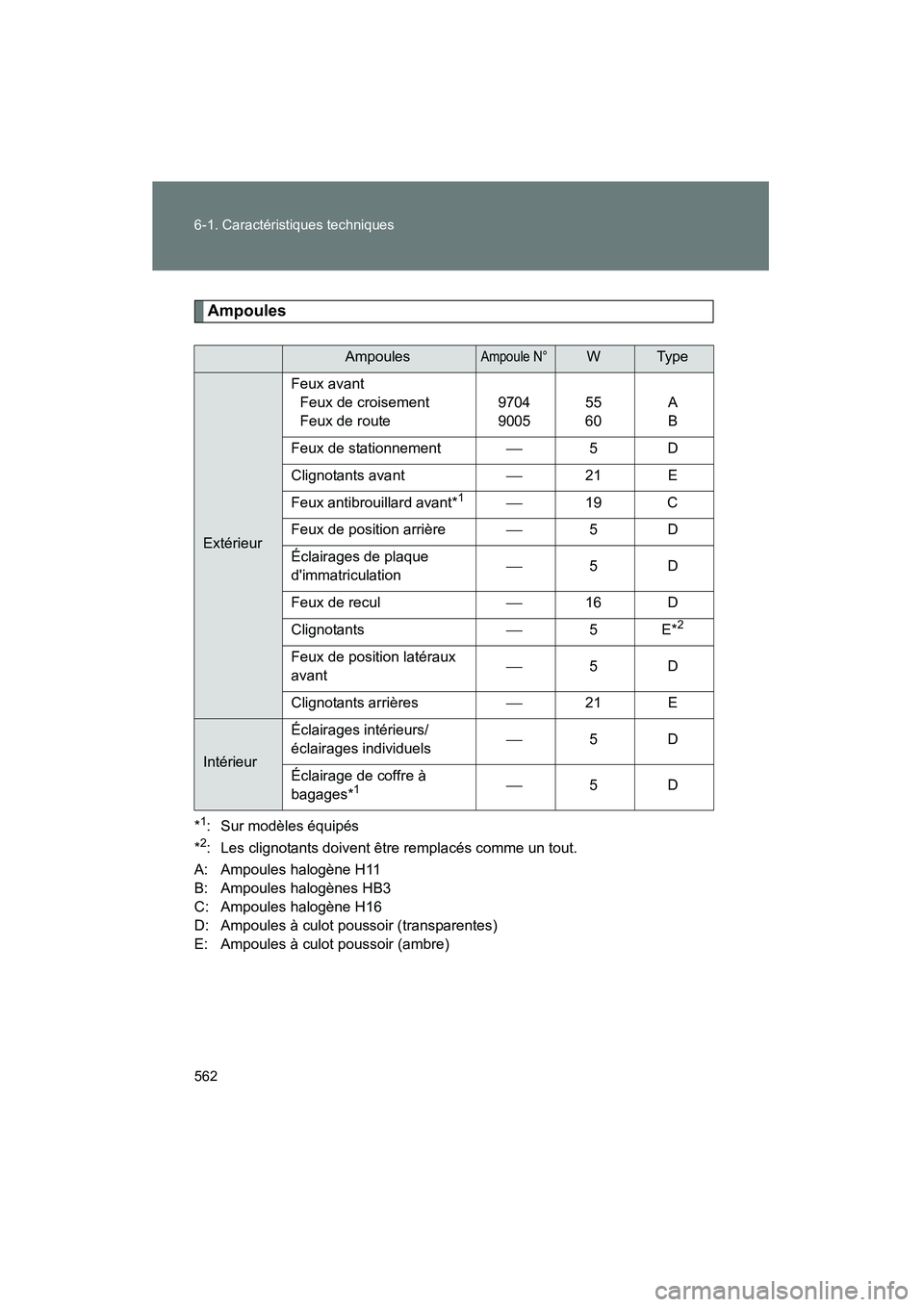

Ampoules
*1: Sur modèles équipés
*
2: Les clignotants doivent être remplacés comme un tout.
A: Ampoules halogène H11
B: Ampoules halogènes HB3
C: Ampoules halogène H16
D: Ampoules à culot poussoir (transparentes)
E: Ampoules à culot poussoir (ambre)
AmpoulesAmpoule N°WTy p e
Extérieur Feux avant
Feux de croisement
Feux de route 9704
900555
60A
B
Feux de stationnement 5D
Clignotants avant 21 E
Feux antibrouillard avant*
1 19 C
Feux de position arrière 5D
Éclairages de plaque
d'immatriculation 
5D
Feux de recul 16 D
Clignotants 5E*
2
Feux de position latéraux
avant 
5D
Clignotants arrières 21 E
Intérieur Éclairages intérieurs/
éclairages individuels

5D
Éclairage de coffre à
bagages*
1 5D

563
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

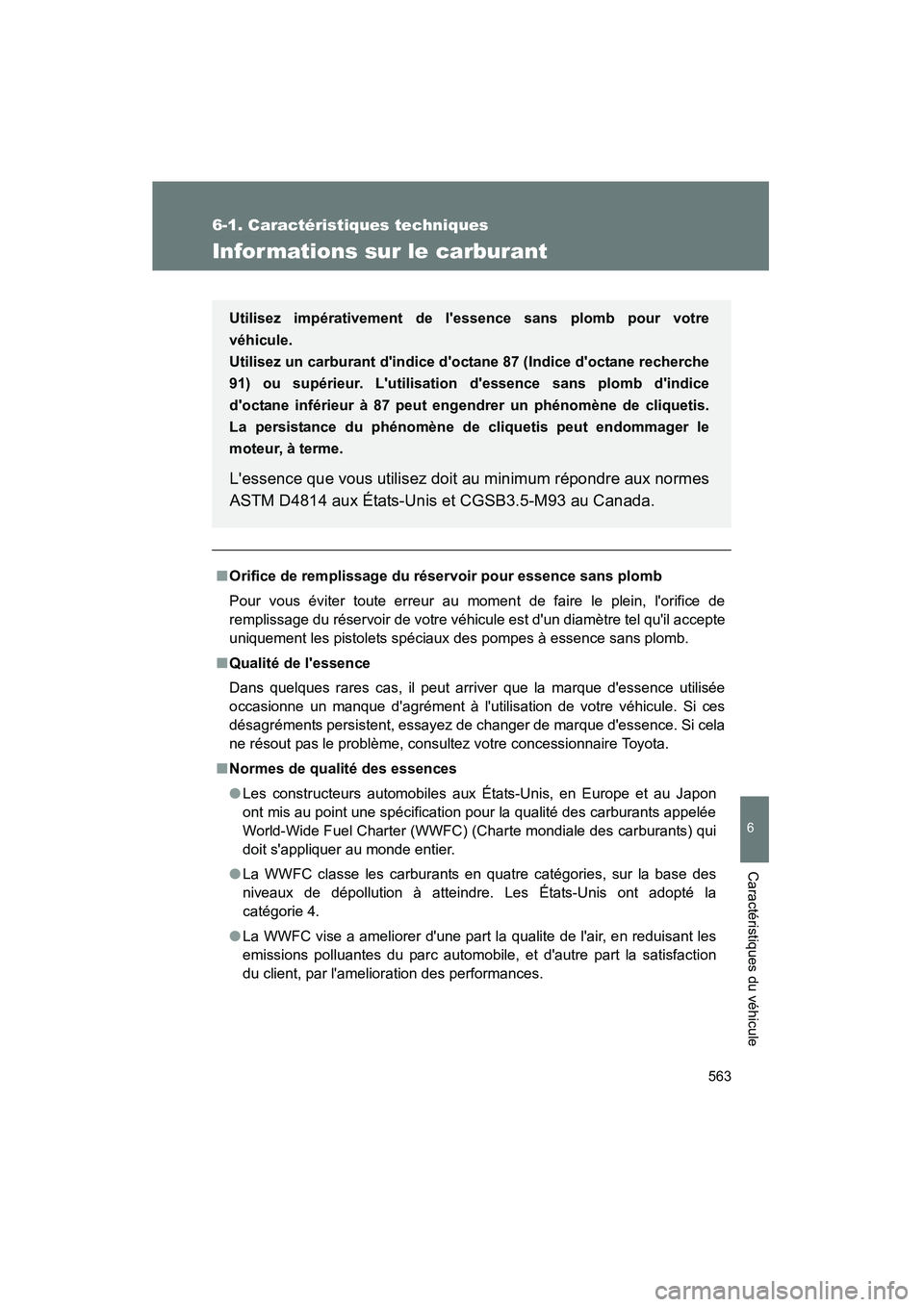

Infor mations sur le carburant
■Orifice de remplissage du réservoir pour essence sans plomb
Pour vous éviter toute erreur au mo ment de faire le plein, l'orifice de
remplissage du réservoir de votre véhicule est d'un diamètre tel qu'il accepte
uniquement les pistolets spéciaux des pompes à essence sans plomb.
■ Qualité de l'essence
Dans quelques rares cas, il peut arriver que la marque d'essence utilisée
occasionne un manque d'agrément à l'utilisation de votre véhicule. Si ces
désagréments persistent, essayez de changer de marque d'essence. Si cela
ne résout pas le problème, consultez votre concessionnaire Toyota.
■ Normes de qualité des essences
● Les constructeurs automobiles aux États-Unis, en Europe et au Japon
ont mis au point une spécification pour la qualité des carburants appelée
World-Wide Fuel Charter (WWFC) (C harte mondiale des carburants) qui
doit s'appliquer au monde entier.
● La WWFC classe les carburants en quatre catégories, sur la base des
niveaux de dépollution à atteindre. Les États-Unis ont adopté la
catégorie 4.
● La WWFC vise a ameliorer d'une part la qualite de l'air, en reduisant les
emissions polluantes du parc automobile, et d'autre part la satisfaction
du client, par l'amelioration des performances.
Utilisez impérativement de l'essence sans plomb pour votre
véhicule.
Utilisez un carburant d'indice d'octa
ne 87 (Indice d'octane recherche
91) ou supérieur. L'utilisation d'essence sans plomb d'indice
d'octane inférieur à 87 peut engendrer un phénomène de cliquetis.
La persistance du phénomène de cliquetis peut endommager le
moteur, à terme.
L'essence que vous utilisez doit au minimum répondre aux normes
ASTM D4814 aux États-Unis et CGSB3.5-M93 au Canada.

564 6-1. Caractéristiques techniques
PRIUS_C D

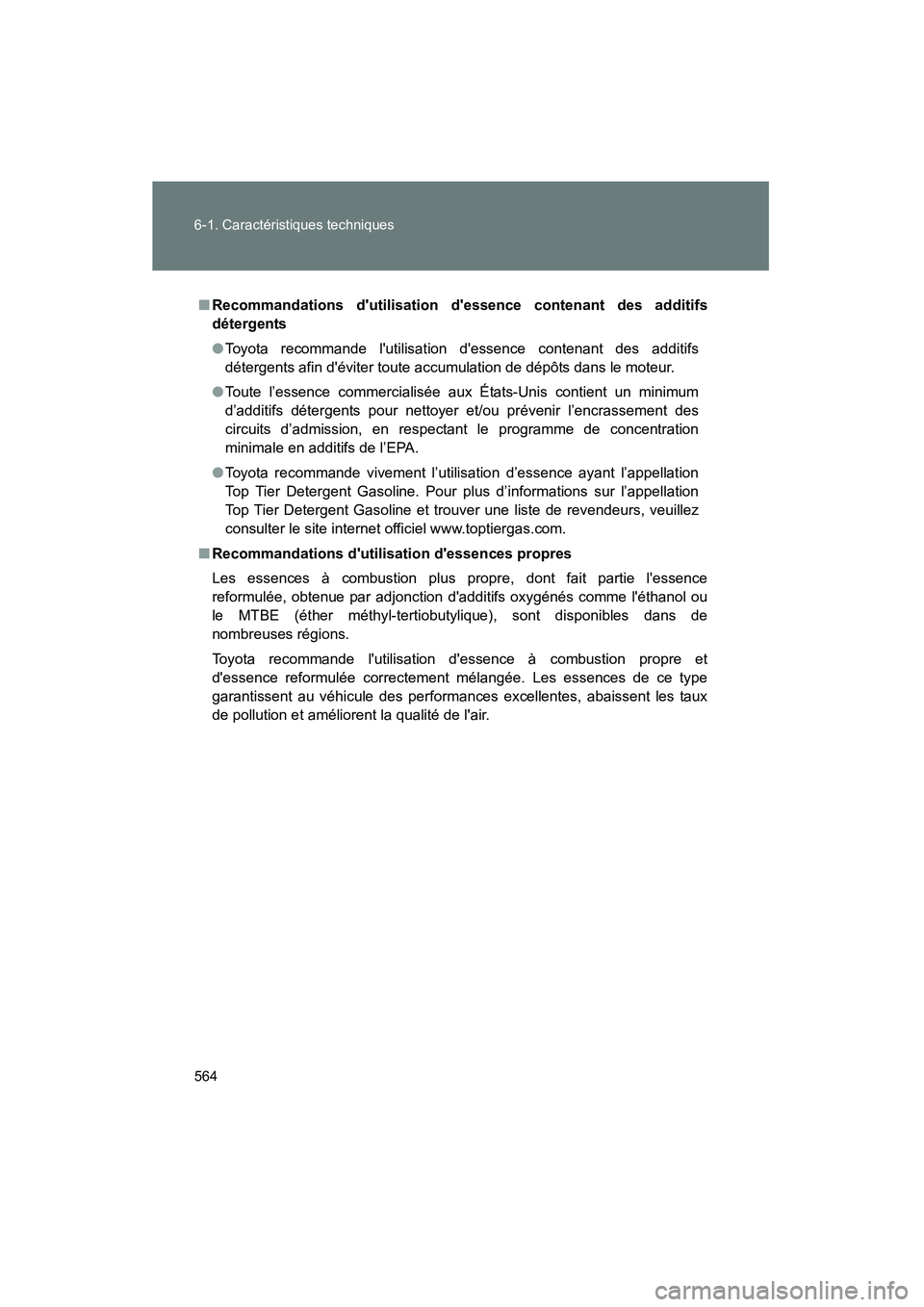

■Recommandations d'utilisation d'essence contenant des additifs
détergents
●Toyota recommande l'utilisation d'essence contenant des additifs
détergents afin d'éviter toute accumulation de dépôts dans le moteur.
● Toute l’essence commercialisée aux États-Unis contient un minimum
d’additifs détergents pour nettoyer et/ou prévenir l’encrassement des
circuits d’admission, en respectant le programme de concentration
minimale en additifs de l’EPA.
● Toyota recommande vivement l’utilisation d’essence ayant l’appellation
Top Tier Detergent Gasoline. Pour plus d’informations sur l’appellation
Top Tier Detergent Gasoline et trouver une liste de revendeurs, veuillez
consulter le site internet officiel www.toptiergas.com.
■ Recommandations d'utilisation d'essences propres
Les essences à combustion plus propre, dont fait partie l'essence
reformulée, obtenue par adjonction d'additifs oxygénés comme l'éthanol ou
le MTBE (éther méthyl-tertiobutylique), sont disponibles dans de
nombreuses régions.
Toyota recommande l'utilisation d'essence à combustion propre et
d'essence reformulée correctement mélangée. Les essences de ce type
garantissent au véhicule des performances excellentes, abaissent les taux
de pollution et améliorent la qualité de l'air.

565
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D
■

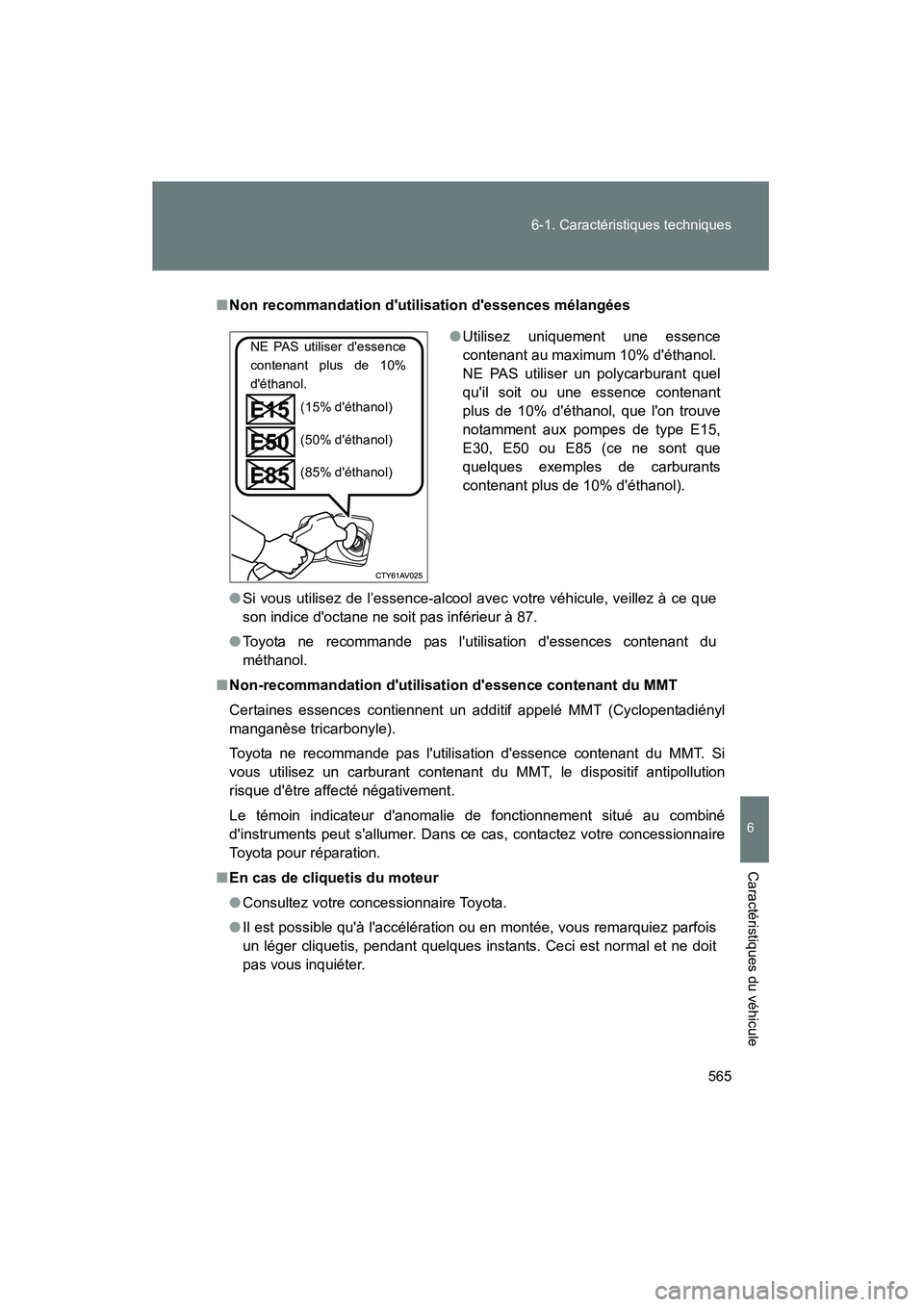

Non recommandation d'utilisation d'essences mélangées
● Si vous utilisez de l’essence-alcool avec votre véhicule, veillez à ce que
son indice d'octane ne soit pas inférieur à 87.
● Toyota ne recommande pas l'utilisation d'essences contenant du
méthanol.
■ Non-recommandation d'utilisation d'essence contenant du MMT
Certaines essences contiennent un additif appelé MMT (Cyclopentadiényl
manganèse tricarbonyle).
Toyota ne recommande pas l'utilisation d'essence contenant du MMT. Si
vous utilisez un carburant contenant du MMT, le dispositif antipollution
risque d'être affecté négativement.
Le témoin indicateur d'anomalie de fonctionnement situé au combiné
d'instruments peut s'allumer. Dans ce cas, contactez votre concessionnaire
Toyota pour réparation.
■ En cas de cliquetis du moteur
● Consultez votre concessionnaire Toyota.
● Il est possible qu'à l'accélération ou en montée, vous remarquiez parfois
un léger cliquetis, pendant quelques instants. Ceci est normal et ne doit
pas vous inquiéter. ●
Utilisez uniquement une essence
contenant au maximum 10% d'éthanol.
NE PAS utiliser un polycarburant quel
qu'il soit ou une essence contenant
plus de 10% d'éthanol, que l'on trouve
notamment aux pompes de type E15,
E30, E50 ou E85 (ce ne sont que
quelques exemples de carburants
contenant plus de 10% d'éthanol).
NE PAS utiliser d'essence
contenant plus de 10%
d'éthanol.
(15% d'éthanol)
(50% d'éthanol)
(85% d'éthanol)

566 6-1. Caractéristiques techniques
PRIUS_C D

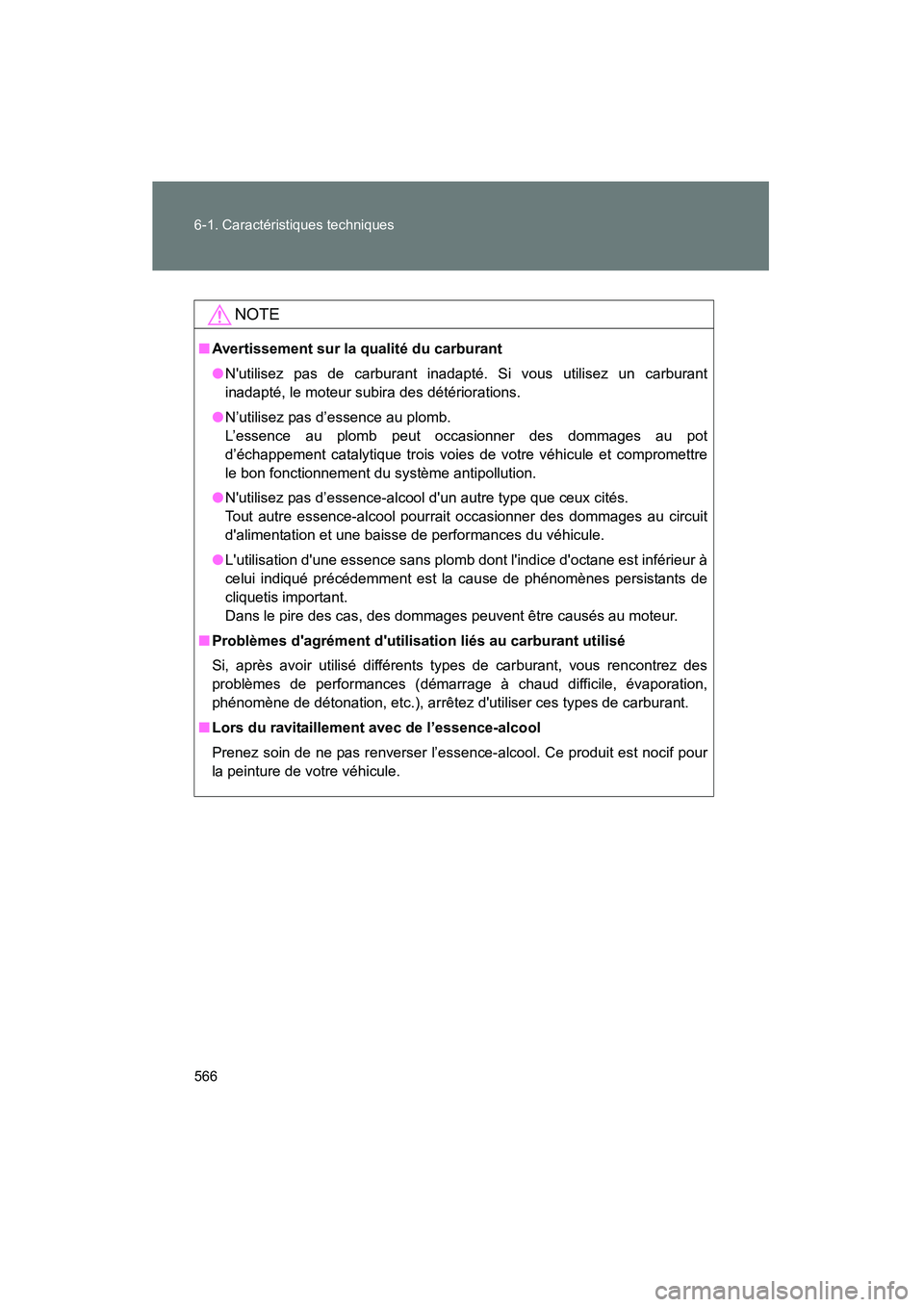

NOTE
■Avertissement sur la qualité du carburant
●N'utilisez pas de carburant inadapté. Si vous utilisez un carburant
inadapté, le moteur subira des détériorations.
● N’utilisez pas d’essence au plomb.
L’essence au plomb peut occasionner des dommages au pot
d’échappement catalytique trois voies de votre véhicule et compromettre
le bon fonctionnement du système antipollution.
● N'utilisez pas d’essence-alcool d'un autre type que ceux cités.
Tout autre essence-alcool pourrait occasionner des dommages au circuit
d'alimentation et une baisse de performances du véhicule.
● L'utilisation d'une essence sans plomb dont l'indice d'octane est inférieur à
celui indiqué précédemment est la cause de phénomènes persistants de
cliquetis important.
Dans le pire des cas, des dommages peuvent être causés au moteur.
■ Problèmes d'agrément d'utilisation liés au carburant utilisé
Si, après avoir utilisé différents types de carburant, vous rencontrez des
problèmes de performances (démar rage à chaud difficile, évaporation,
phénomène de détonation, etc.), arrêtez d'utiliser ces types de carburant.
■ Lors du ravitaillement avec de l’essence-alcool
Prenez soin de ne pas renverser l’essence-alcool. Ce produit est nocif pour
la peinture de votre véhicule.

567
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

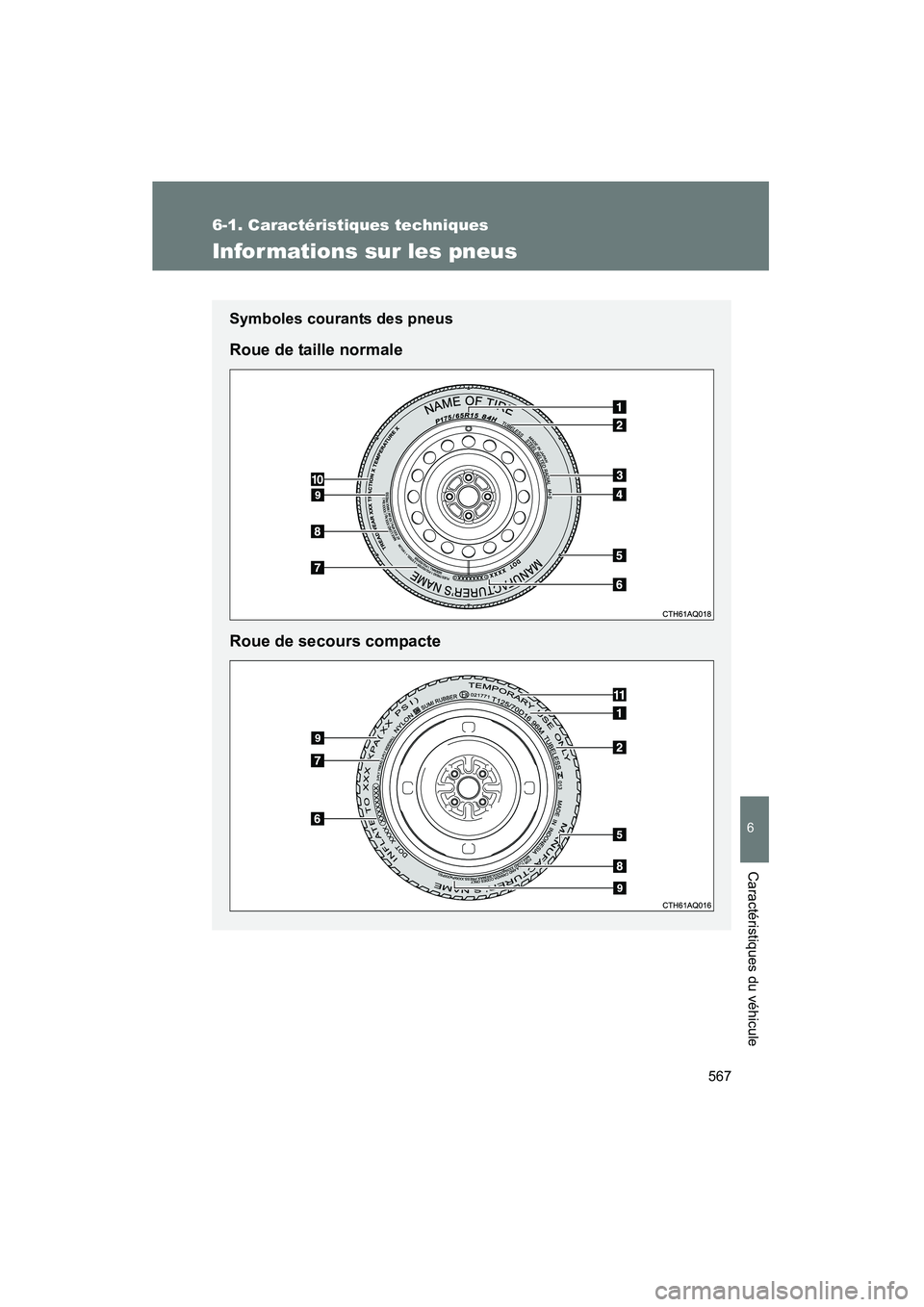

Infor mations sur les pneus
Symboles courants des pneus
Roue de taille normale
Roue de secours compacte

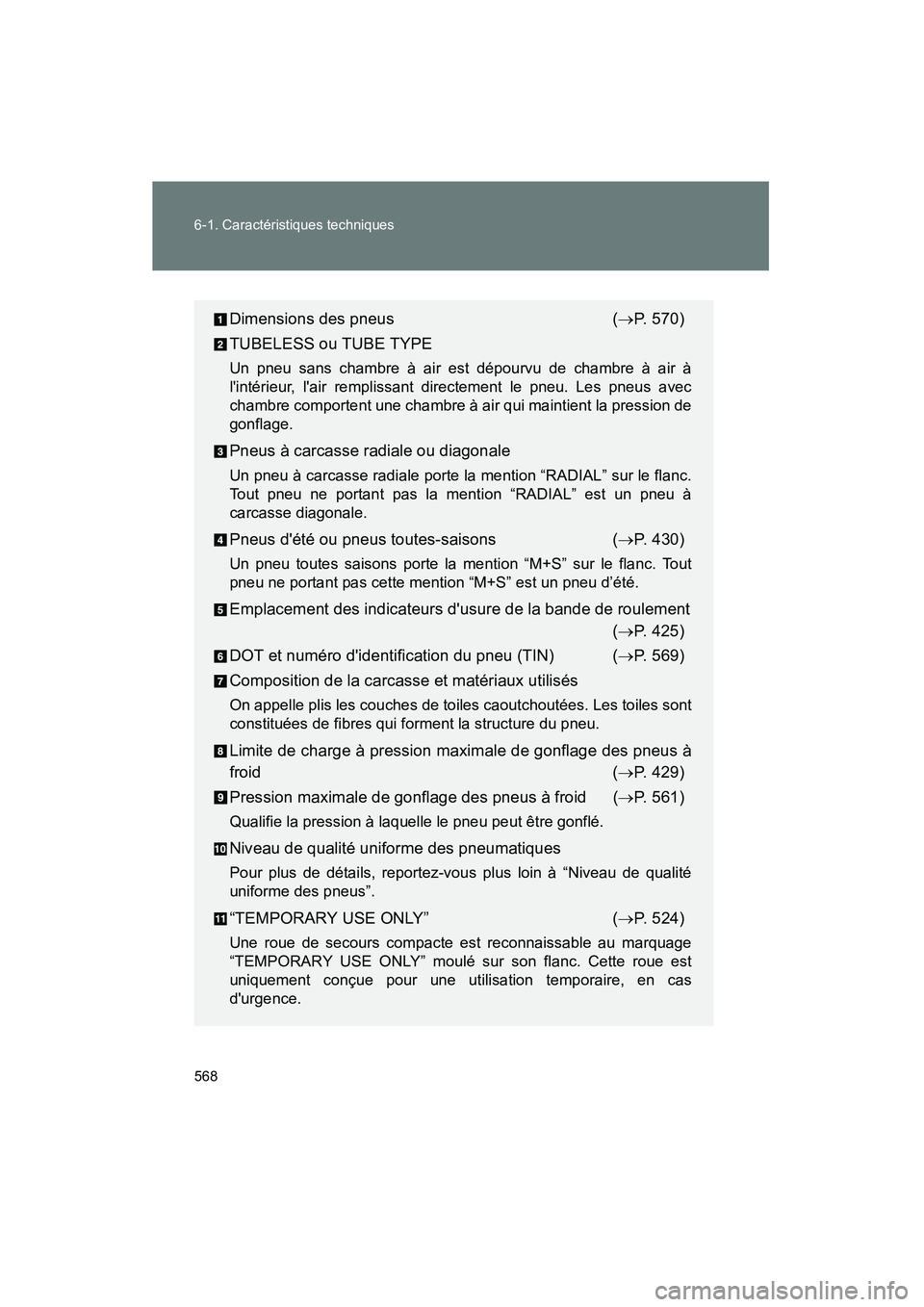

568 6-1. Caractéristiques techniques
PRIUS_C D
Dimensions des pneus(→ P. 570)
TUBELESS ou TUBE TYPE
Un pneu sans chambre à air est dépourvu de chambre à air à
l'intérieur, l'air remplissant directement le pneu. Les pneus avec
chambre comportent une chambre à air qui maintient la pression de
gonflage.
Pneus à carcasse radiale ou diagonale
Un pneu à carcasse radiale porte la mention “RADIAL” sur le flanc.
Tout pneu ne portant pas la mention “RADIAL” est un pneu à
carcasse diagonale.
Pneus d'été ou pneus toutes-saisons (→ P. 430)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Tout
pneu ne portant pas cette mention “M+S” est un pneu d’été.
Emplacement des indicateurs d'usure de la bande de roulement
(→P. 425)
DOT et numéro d'identification du pneu (TIN) ( →P. 569)
Composition de la carcasse et matériaux utilisés
On appelle plis les couches de toiles caoutchoutées. Les toiles sont
constituées de fibres qui forment la structure du pneu.
Limite de charge à pression maximale de gonflage des pneus à
froid ( →P. 429)
Pression maximale de gonflage des pneus à froid ( →P. 561)
Qualifie la pression à laquelle le pneu peut être gonflé.
Niveau de qualité uniforme des pneumatiques
Pour plus de détails, reportez-vous plus loin à “Niveau de qualité
uniforme des pneus”.
“TEMPORARY USE ONLY” (→ P. 524)
Une roue de secours compacte est reconnaissable au marquage
“TEMPORARY USE ONLY” moulé sur son flanc. Cette roue est
uniquement conçue pour une utilisation temporaire, en cas
d'urgence.
