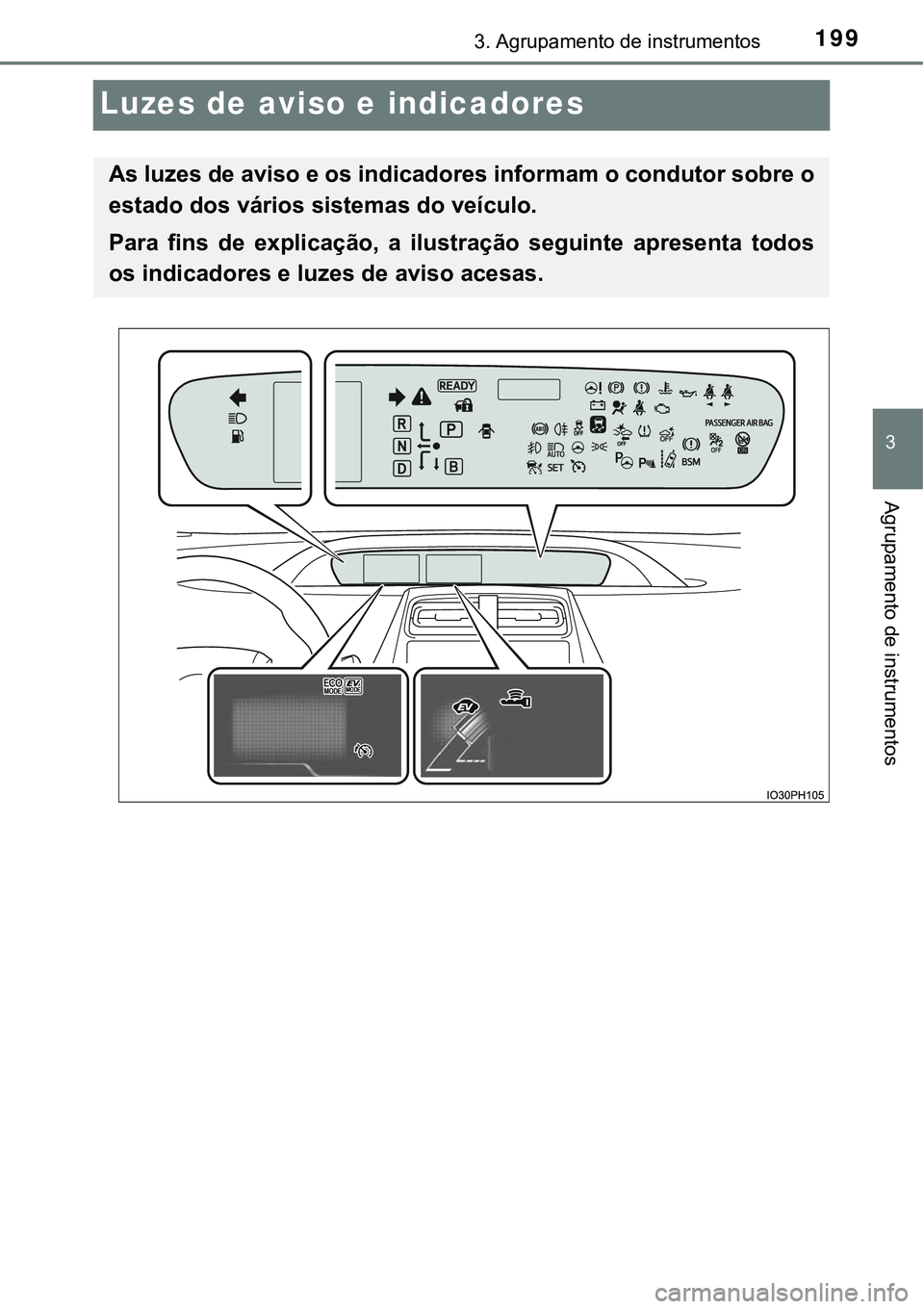

TOYOTA PRIUS PLUG-IN HYBRID 2016 Manual de utilização (in Portuguese)

1993. Agrupamento de instrumentos
3
Agrupamento de instrumentos
Luzes de aviso e indicadores
As luzes de aviso e os indicadores informam o condutor sobre o
estado dos vários sistemas do veículo.
Para fins de explicação, a ilustração seguinte apresenta todos
os indicadores e luzes de aviso acesas.

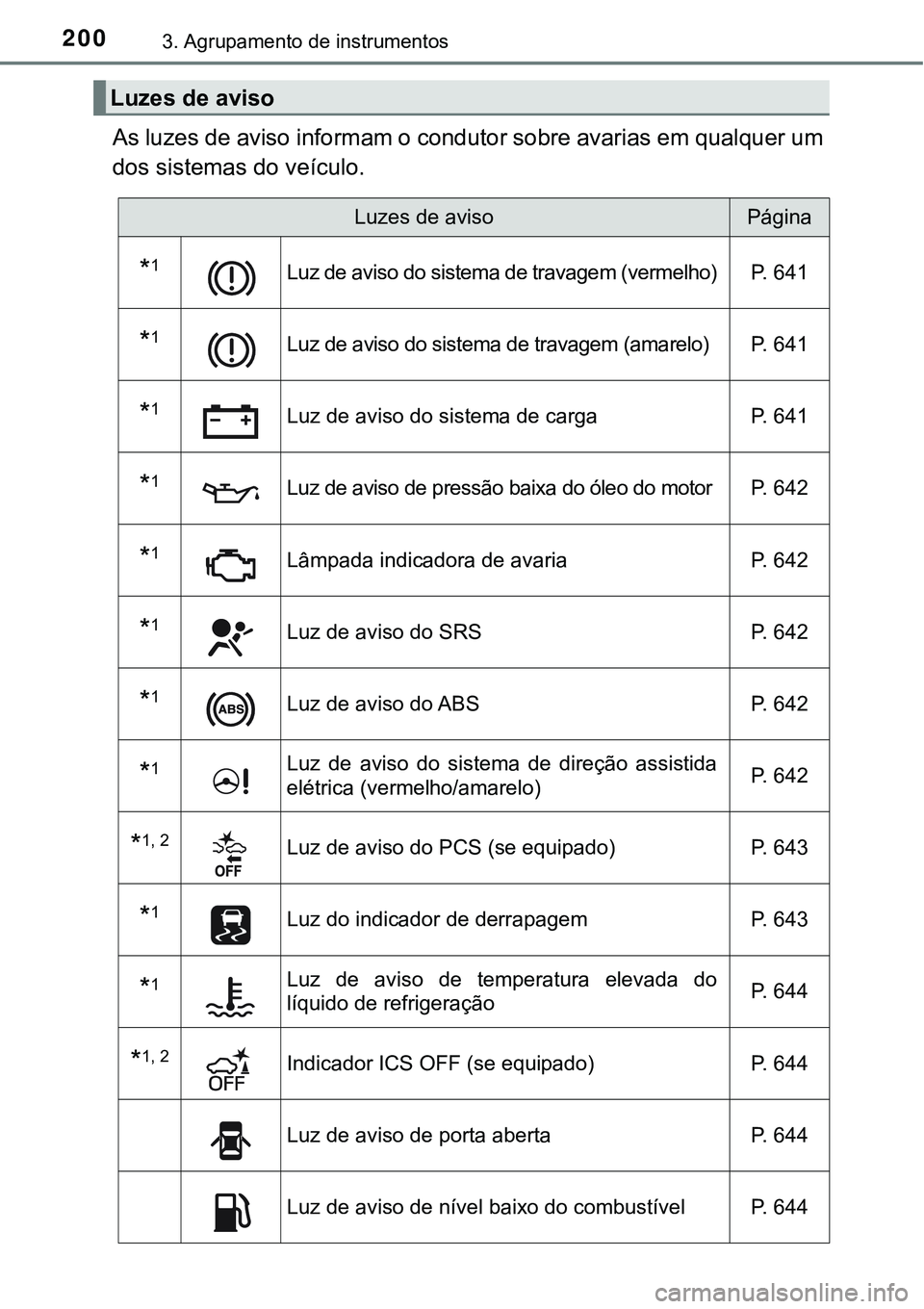

2003. Agrupamento de instrumentos
As luzes de aviso informam o condutor sobre avarias em qualquer um
dos sistemas do veículo.
Luzes de aviso
Luzes de avisoPágina
*1Luz de aviso do sistema de travagem (vermelho) P. 641
*1Luz de aviso do sistema de travagem (amarelo) P. 641
*1Luz de aviso do sistema de carga P. 641
*1Luz de aviso de pressão baixa do óleo do motor P. 642
*1Lâmpada indicadora de avaria P. 642
*1Luz de aviso do SRS P. 642
*1Luz de aviso do ABS P. 642
*1Luz de aviso do sistema de direção assistida
elétrica (vermelho/amarelo)P. 642
*1, 2Luz de aviso do PCS (se equipado) P. 643
*1Luz do indicador de derrapagem P. 643
*1Luz de aviso de temperatura elevada do
líquido de refrigeraçãoP. 644
*1, 2Indicador ICS OFF (se equipado) P. 644
Luz de aviso de porta aberta P. 644
Luz de aviso de nível baixo do combustível P. 644

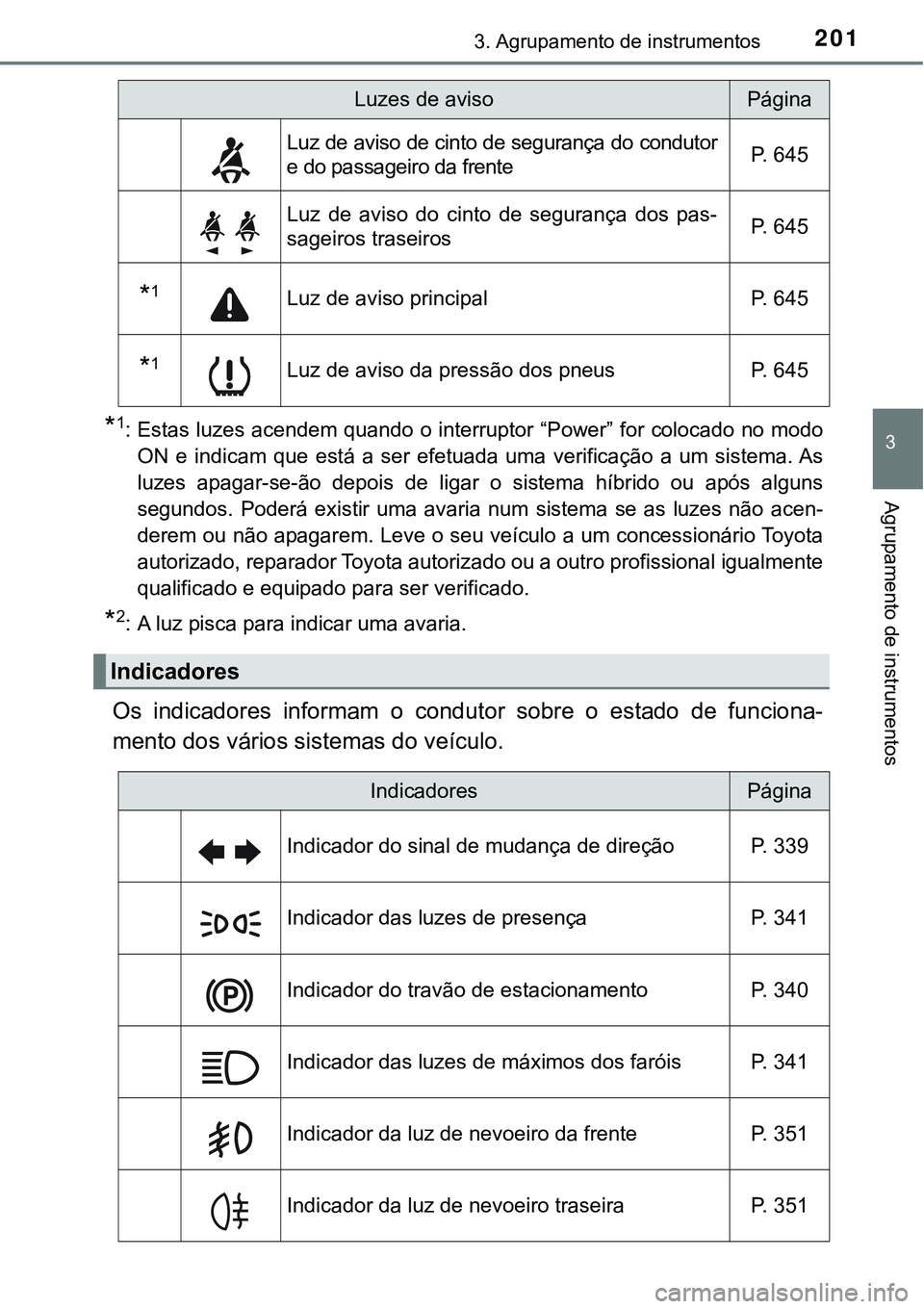

2013. Agrupamento de instrumentos
3
Agrupamento de instrumentos
*1: Estas luzes acendem quando o interruptor “Power” for colocado no modo
ON e indicam que está a ser efetuada uma verificação a um sistema. As
luzes apagar-se-ão depois de ligar o sistema híbrido ou após alguns
segundos. Poderá existir uma avaria num sistema se as luzes não acen-
derem ou não apagarem. Leve o seu veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a outro profissional igualmente
qualificado e equipado para ser verificado.
*2: A luz pisca para indicar uma avaria.
Os indicadores informam o condutor sobre o estado de funciona-
mento dos vários sistemas do veículo.
Luz de aviso de cinto de segurança do condutor
e do passageiro da frenteP. 645
Luz de aviso do cinto de segurança dos pas-
sageiros traseirosP. 645
*1Luz de aviso principal P. 645
*1Luz de aviso da pressão dos pneus P. 645
Indicadores
Luzes de avisoPágina
IndicadoresPágina
Indicador do sinal de mudança de direção P. 339
Indicador das luzes de presença P. 341
Indicador do travão de estacionamento P. 340
Indicador das luzes de máximos dos faróis P. 341
Indicador da luz de nevoeiro da frente P. 351
Indicador da luz de nevoeiro traseira P. 351

2023. Agrupamento de instrumentos
Indicador de segurança P. 75, 81
Indicador “READY” P. 327
Indicadores da posição de engrenamento P. 333
*1, 2Luz do indicador de derrapagem P. 492
*1, 3Indicador VSC OFF P. 493
Indicador do controlo da velocidade de cruzeiro P. 407
Indicador de controlo da velocidade de cruzeiro
com radarP. 397
Indicador “SET” do controlo da velocidade de
cruzeiroP. 397
*1, 3Luz de aviso do PCS P. 372
Indicador LDA P. 385
Indicador do controlo da direção P. 386
*1Indicador do sistema de iluminação adaptativa
da luz automática de máximosP. 346
Indicador “BSM”* (se equipado) P. 417
Indicador do sensor Toyota de auxílio ao esta-
cionamento (se equipado)P. 432
*1, 3Indicador ICS OFF (se equipado) P. 445
IndicadoresPágina

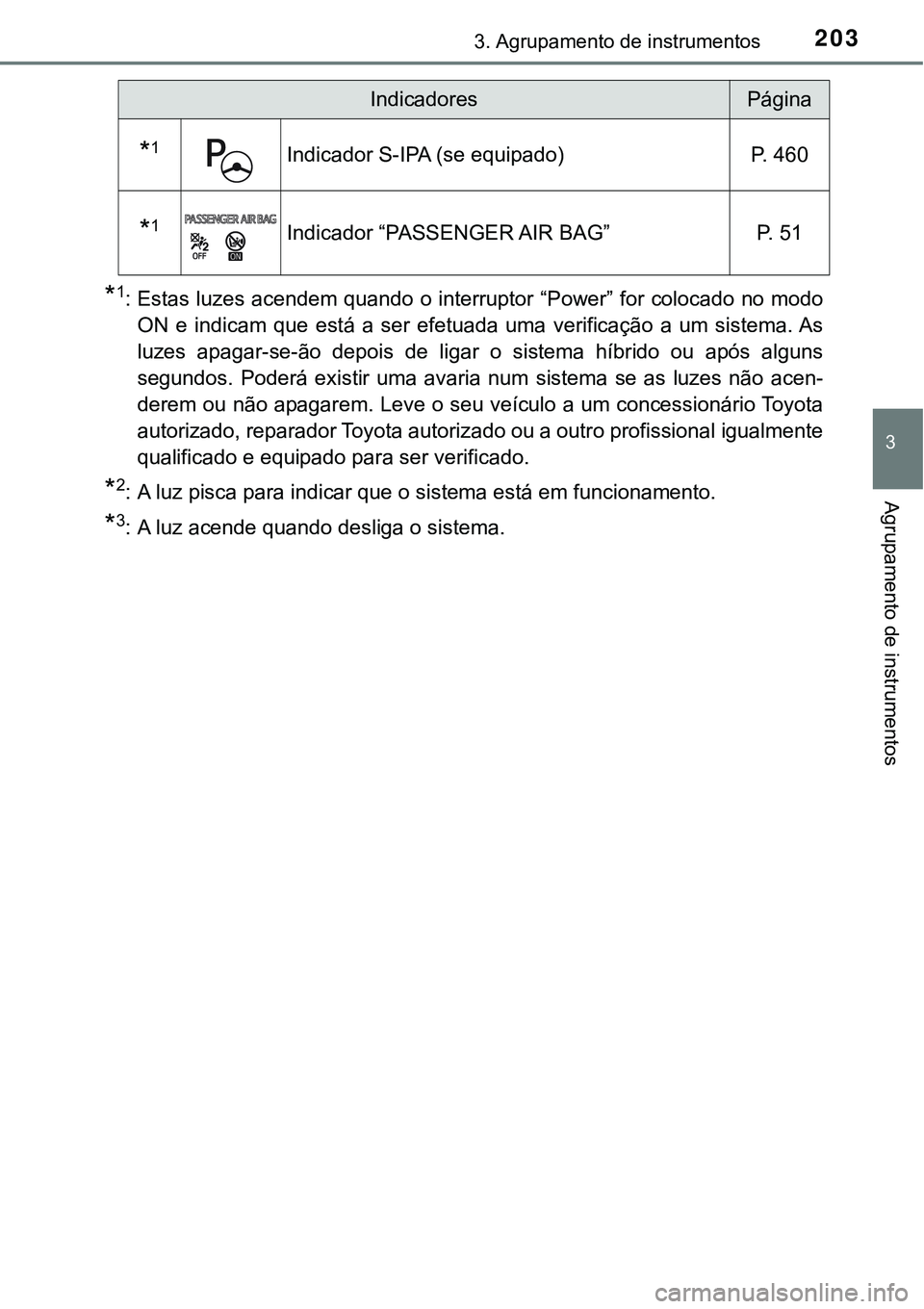

2033. Agrupamento de instrumentos
3
Agrupamento de instrumentos
*1: Estas luzes acendem quando o interruptor “Power” for colocado no modo
ON e indicam que está a ser efetuada uma verificação a um sistema. As
luzes apagar-se-ão depois de ligar o sistema híbrido ou após alguns
segundos. Poderá existir uma avaria num sistema se as luzes não acen-
derem ou não apagarem. Leve o seu veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a outro profissional igualmente
qualificado e equipado para ser verificado.
*2: A luz pisca para indicar que o sistema está em funcionamento.
*3: A luz acende quando desliga o sistema.
*1Indicador S-IPA (se equipado) P. 460
*1Indicador “PASSENGER AIR BAG” P. 51
IndicadoresPágina

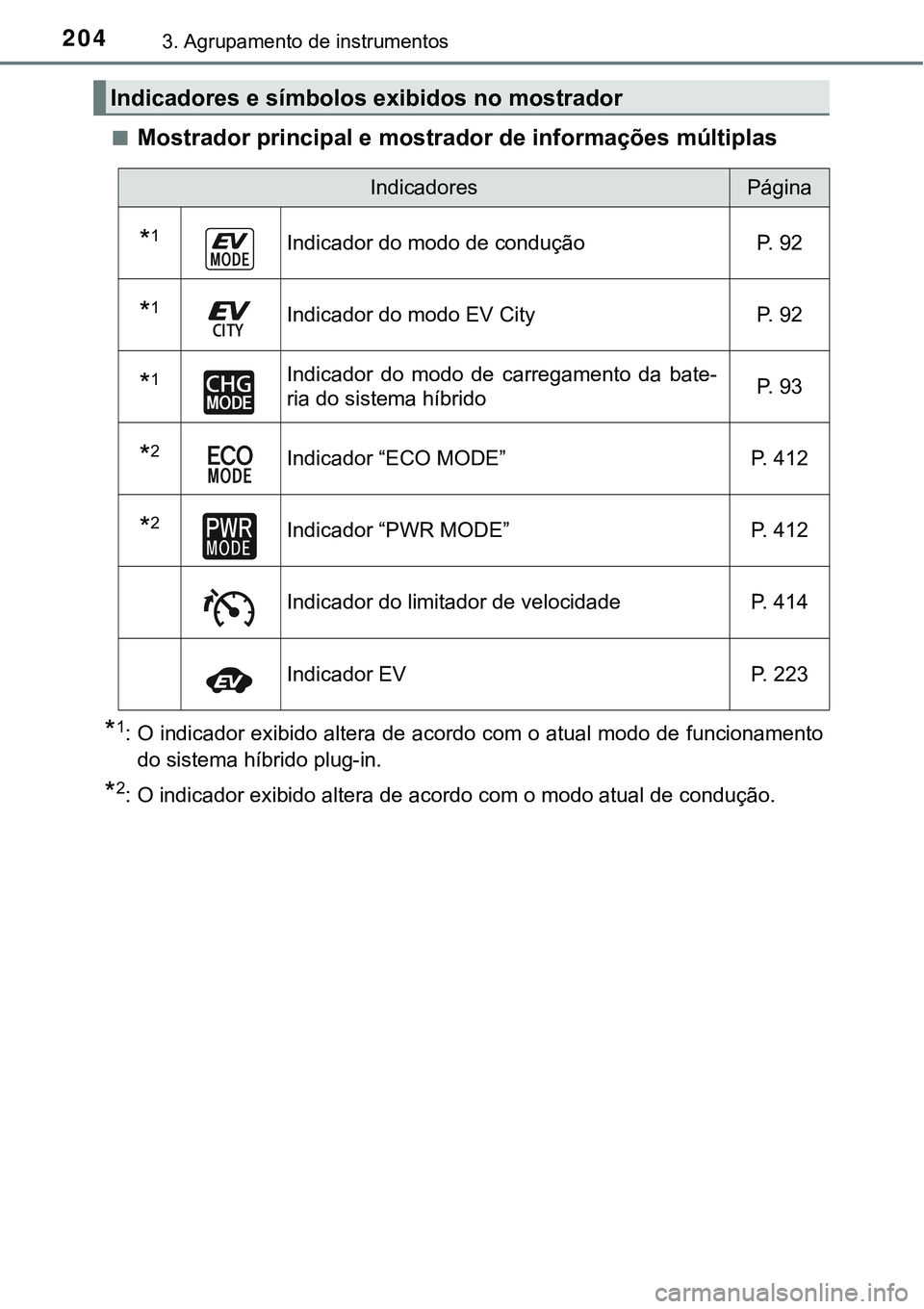

2043. Agrupamento de instrumentos
nMostrador principal e mostrador de informações múltiplas
*1: O indicador exibido altera de acordo com o atual modo de funcionamento
do sistema híbrido plug-in.
*2: O indicador exibido altera de acordo com o modo atual de condução.
Indicadores e símbolos exibidos no mostrador
IndicadoresPágina
*1Indicador do modo de condução P. 92
*1Indicador do modo EV City P. 92
*1Indicador do modo de carregamento da bate-
ria do sistema híbridoP. 9 3
*2Indicador “ECO MODE” P. 412
*2Indicador “PWR MODE” P. 412
Indicador do limitador de velocidade P. 414
Indicador EV P. 223

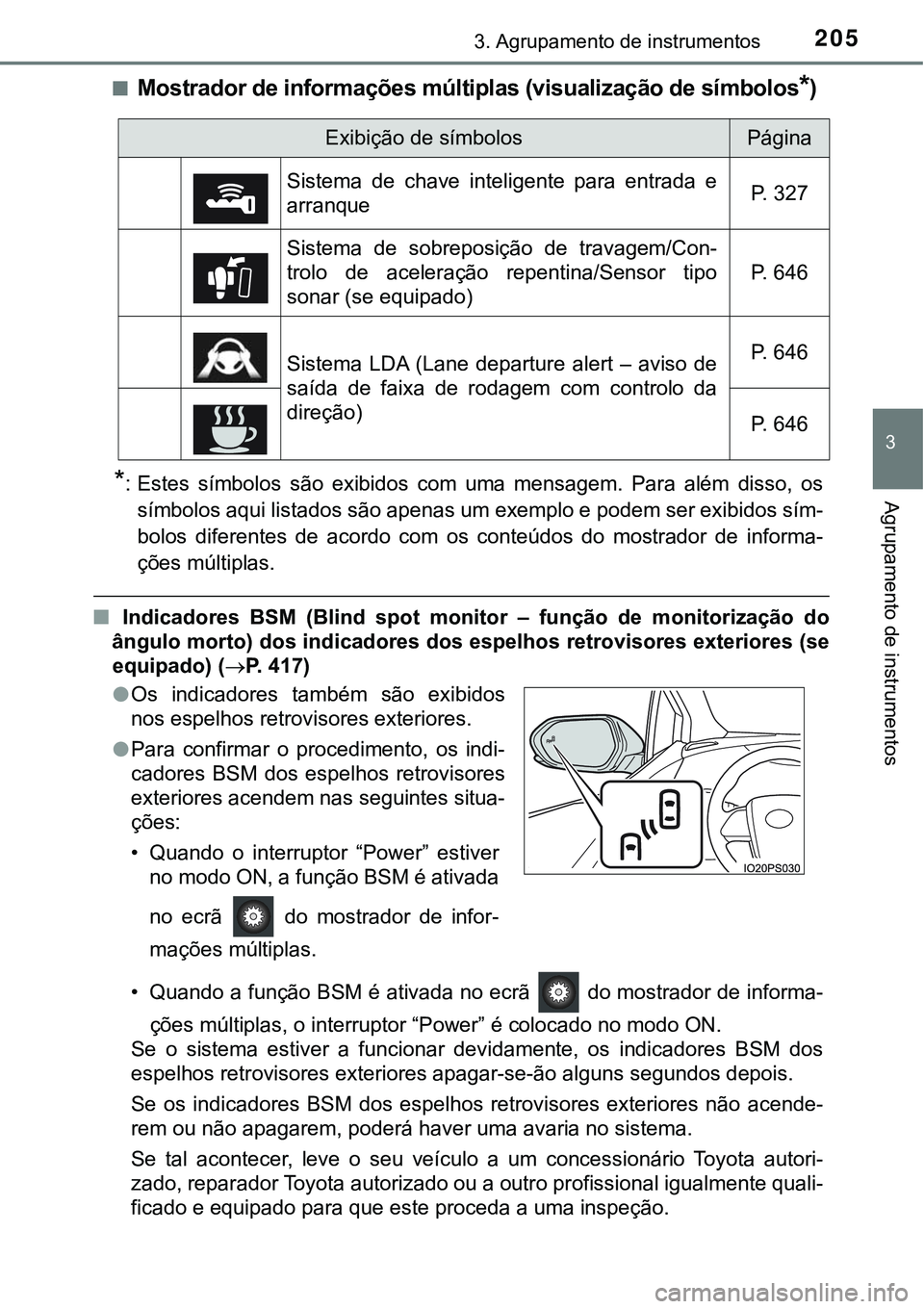

2053. Agrupamento de instrumentos
3
Agrupamento de instrumentos
nMostrador de informações múltiplas (visualização de símbolos*)
*: Estes símbolos são exibidos com uma mensagem. Para além disso, os
símbolos aqui listados são apenas um exemplo e podem ser exibidos sím-
bolos diferentes de acordo com os conteúdos do mostrador de informa-
ções múltiplas.
n Indicadores BSM (Blind spot monitor – função de monitorização do
ângulo morto) dos indicadores dos espelhos retrovisores exteriores (se
equipado) (P. 417)
• Quando a função BSM é ativada no ecrã do mostrador de informa-
<006f007d0048005600030050007e004f0057004c0053004f00440056000f000300520003004c0051005700480055005500580053005700520055000300b300330052005a0048005500b400030070000300460052004f005200460044004700520003005100
52000300500052004700520003003200310011[
Se o sistema estiver a funcionar devidamente, os indicadores BSM dos
espelhos retrovisores exteriores apagar-se-ão alguns segundos depois.
Se os indicadores BSM dos espelhos retrovisores exteriores não acende-
rem ou não apagarem, poderá haver uma avaria no sistema.
Se tal acontecer, leve o seu veículo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a outro profissional igualmente quali-
ficado e equipado para que este proceda a uma inspeção.
Exibição de símbolosPágina
Sistema de chave inteligente para entrada e
arranqueP. 327
Sistema de sobreposição de travagem/Con-
trolo de aceleração repentina/Sensor tipo
sonar (se equipado)P. 646
Sistema LDA (Lane departure alert – aviso de
saída de faixa de rodagem com controlo da
direção)P. 646
P. 646
lOs indicadores também são exibidos
nos espelhos retrovisores exteriores.
lPara confirmar o procedimento, os indi-
cadores BSM dos espelhos retrovisores
exteriores acendem nas seguintes situa-
ções:
• Quando o interruptor “Power” estiver
no modo ON, a função BSM é ativada
no ecrã do mostrador de infor-
mações múltiplas.

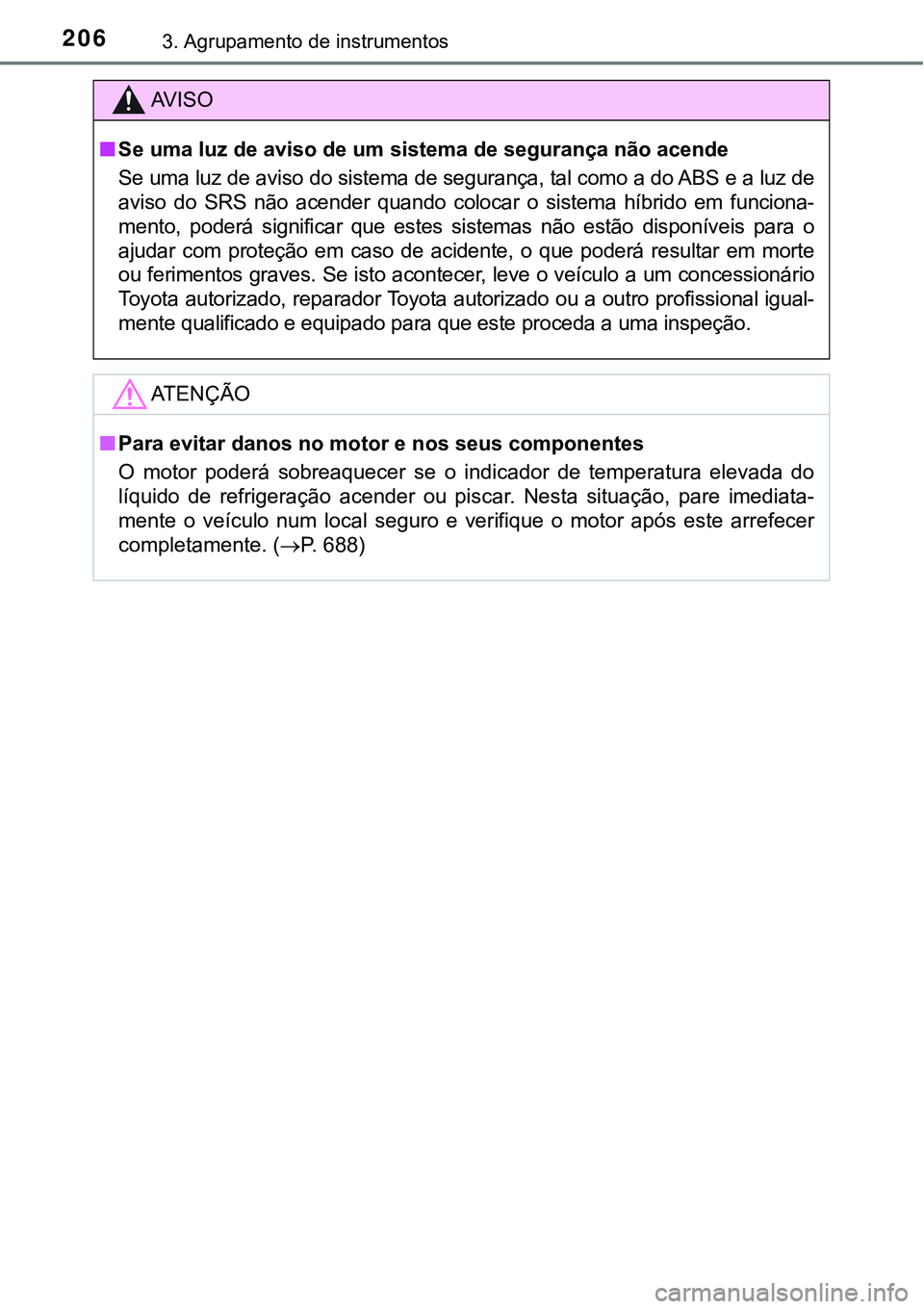

2063. Agrupamento de instrumentos
AV I S O
n<0036004800030058005000440003004f0058005d000300470048000300440059004c0056005200030047004800030058005000030056004c00560057004800500044000300470048000300560048004a0058005500440051006f004400030051006d005200
03004400460048005100470048[
Se uma luz de aviso do sistema de segurança, tal como a do ABS e a luz de
aviso do SRS não acender quando colocar o sistema híbrido em funciona-
mento, poderá significar que estes sistemas não estão disponíveis para o
ajudar com proteção em caso de acidente, o que poderá resultar em morte
ou ferimentos graves. Se isto acontecer, leve o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a outro profissional igual-
mente qualificado e equipado para que este proceda a uma inspeção.
ATENÇÃO
nPara evitar danos no motor e nos seus componentes
O motor poderá sobreaquecer se o indicador de temperatura elevada do
líquido de refrigeração acender ou piscar. Nesta situação, pare imediata-
mente o veículo num local seguro e verifique o motor após este arrefecer
completamente. (P. 688)

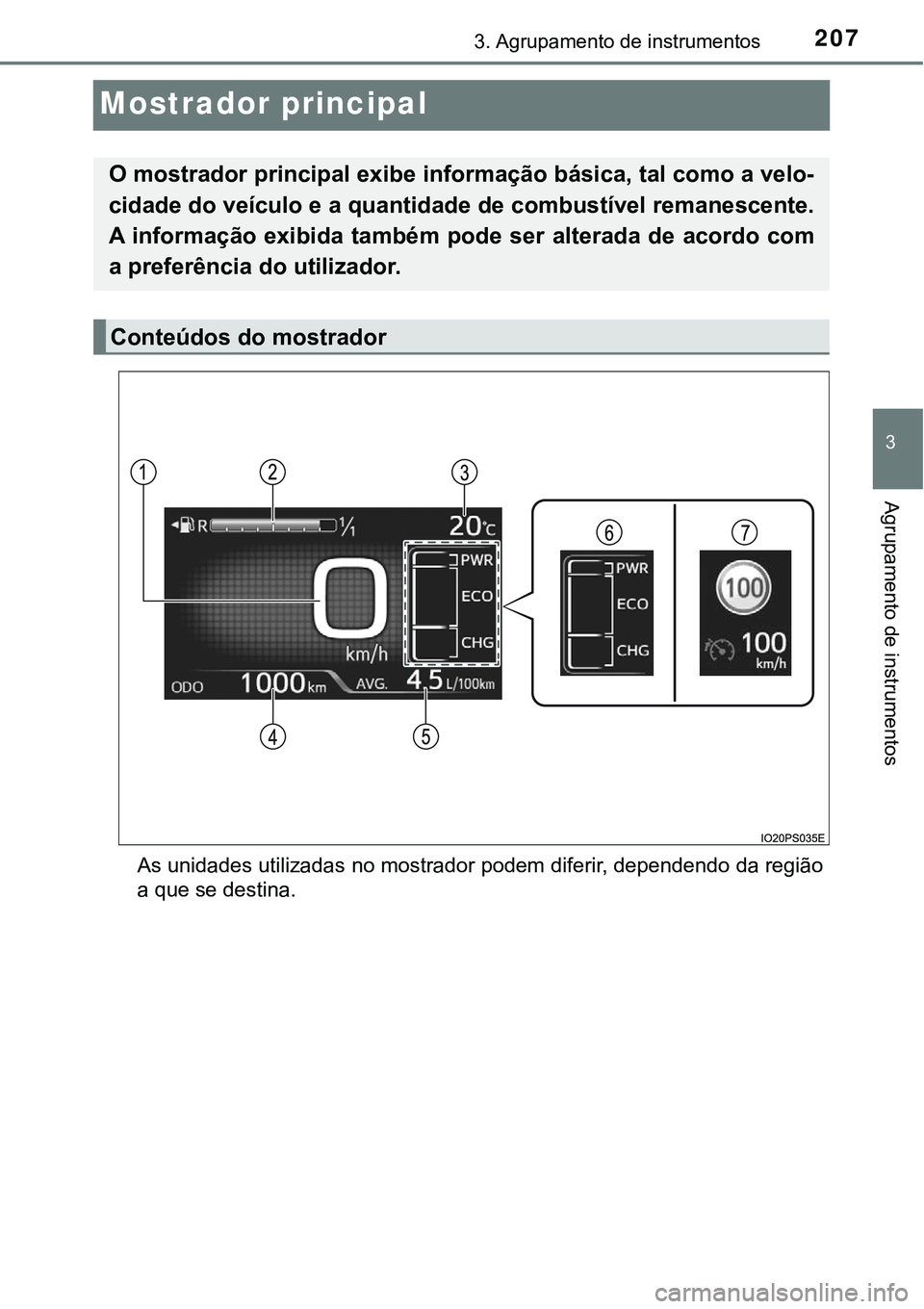

2073. Agrupamento de instrumentos
3
Agrupamento de instrumentos
Mostrador principal
As unidades utilizadas no mostrador podem diferir, dependendo da região
a que se destina.
O mostrador principal exibe informação básica, tal como a velo-
cidade do veículo e a quantidade de combustível remanescente.
A informação exibida também pode ser alterada de acordo com
a preferência do utilizador.
Conteúdos do mostrador

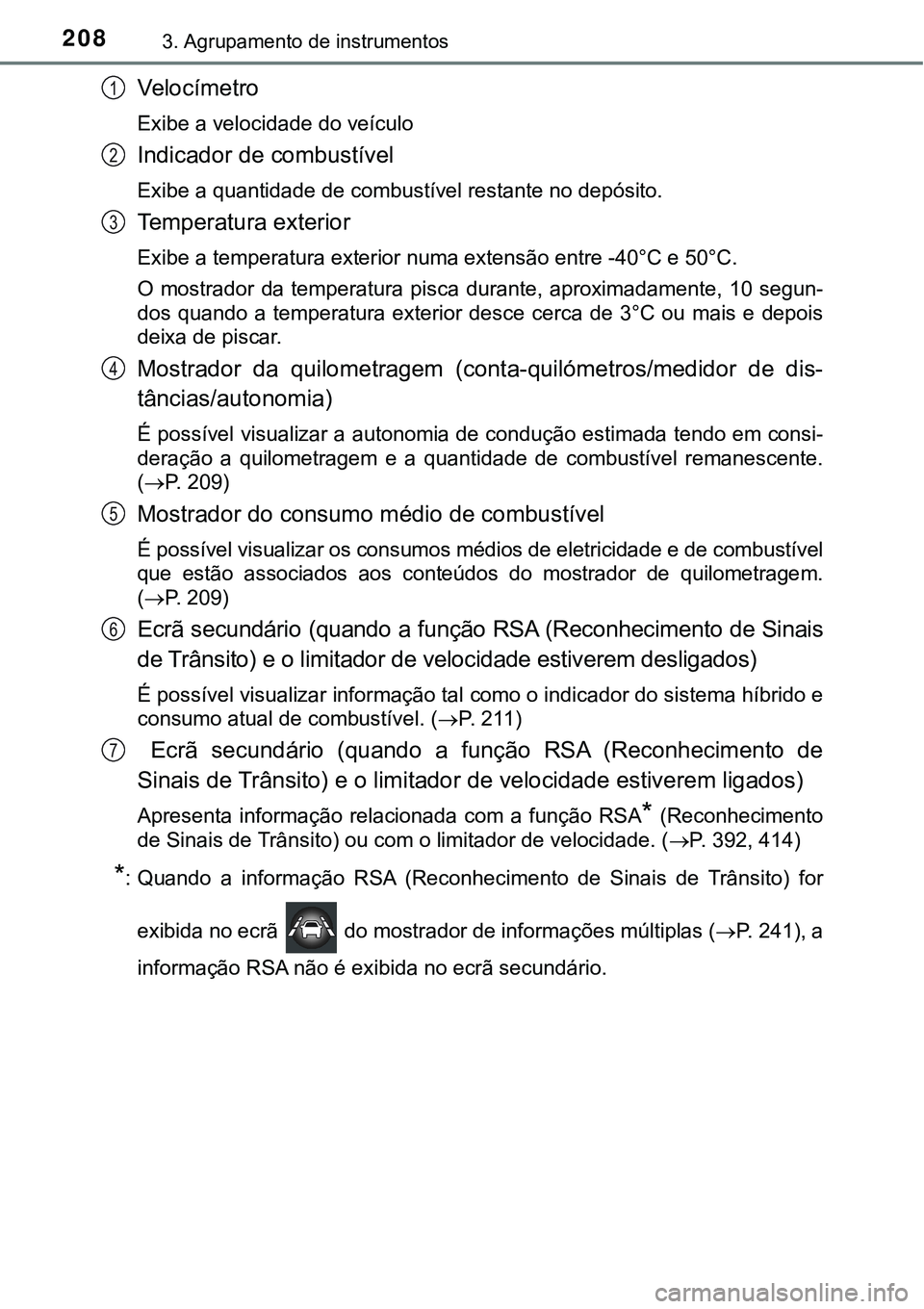

2083. Agrupamento de instrumentos
Ve l o c í m e t r o
Exibe a velocidade do veículo
Indicador de combustível
Exibe a quantidade de combustível restante no depósito.
Temperatura exterior
Exibe a temperatura exterior numa extensão entre -40°C e 50°C.
O mostrador da temperatura pisca durante, aproximadamente, 10 segun-
dos quando a temperatura exterior desce cerca de 3°C ou mais e depois
deixa de piscar.
Mostrador da quilometragem (conta-quilómetros/medidor de dis-
tâncias/autonomia)
É possível visualizar a autonomia de condução estimada tendo em consi-
deração a quilometragem e a quantidade de combustível remanescente.
(P. 209)
Mostrador do consumo médio de combustível
É possível visualizar os consumos médios de eletricidade e de combustível
que estão associados aos conteúdos do mostrador de quilometragem.
(P. 209)
Ecrã secundário (quando a função RSA (Reconhecimento de Sinais
de Trânsito) e o limitador de velocidade estiverem desligados)
É possível visualizar informação tal como o indicador do sistema híbrido e
consumo atual de combustível. (P. 2 1 1 )
Ecrã secundário (quando a função RSA (Reconhecimento de
Sinais de Trânsito) e o limitador de velocidade estiverem ligados)
Apresenta informação relacionada com a função RSA* (Reconhecimento
de Sinais de Trânsito) ou com o limitador de velocidade. (P. 392, 414)
*: Quando a informação RSA (Reconhecimento de Sinais de Trânsito) for
exibida no ecrã do mostrador de informações múltiplas (P. 241), a
informação RSA não é exibida no ecrã secundário.
1
2
3
4
5
6
7
