6518-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår

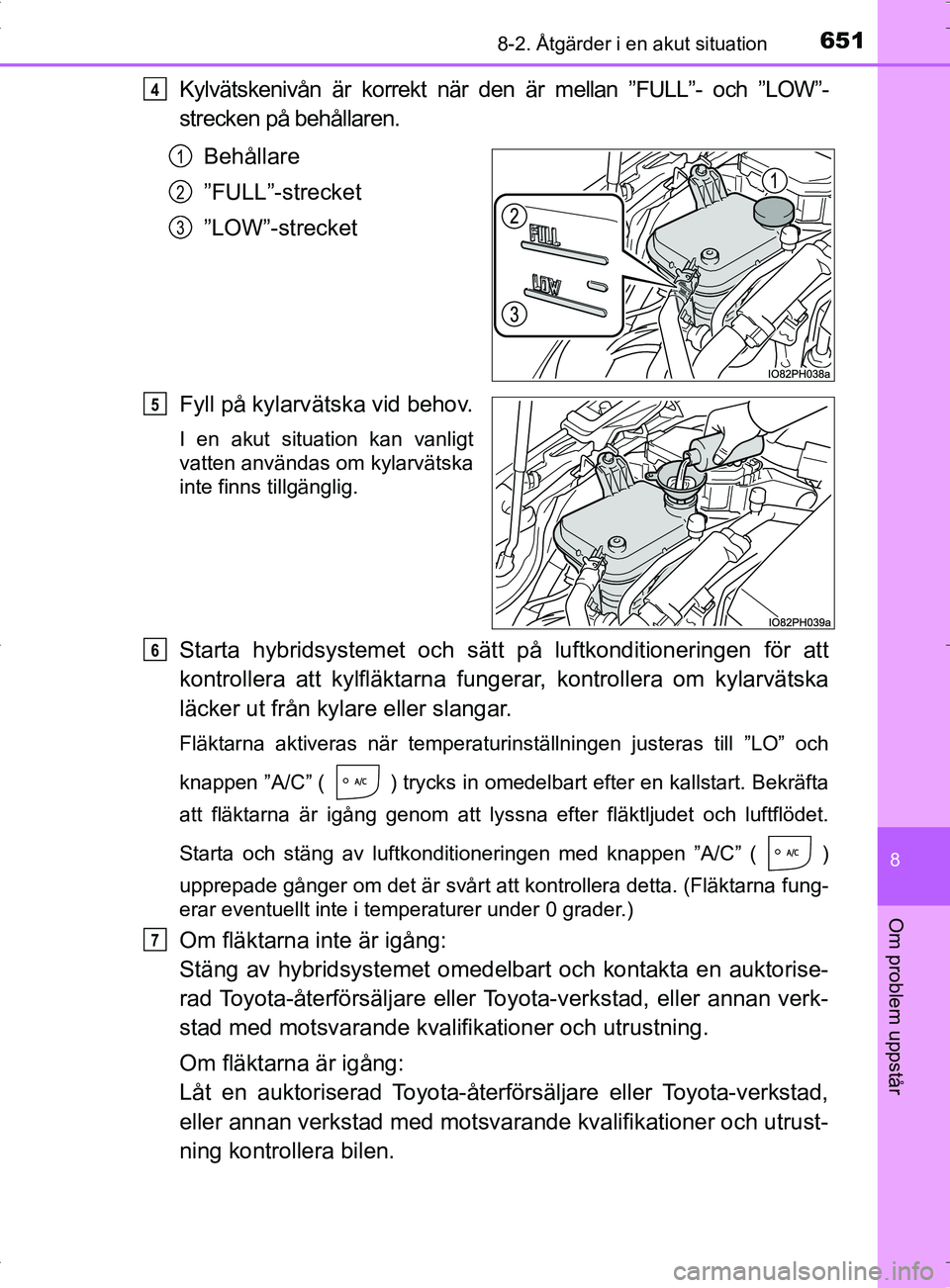

Kylvätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-
strecken på behållaren.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarv ätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att
kontrollera att kylfläktarna fungerar, kontrollera om kylarvätska
läcker ut från kylare eller slangar.
Fläktarna aktiveras när temperaturinställningen justeras till ”LO” och
knappen ”A/C” ( ) trycks in omedelbart efter en kallstart. Bekräfta
att fläktarna är igång genom att lyssna efter fläktljudet och luftflödet.
Starta och stäng av luftkonditioneringen med knappen ”A/C” ( )
upprepade gånger om det är svårt att kontrollera detta. (Fläktarna fung-
erar eventuellt inte i temperaturer under 0 grader.)
Om fläktarna inte är igång:
Stäng av hybridsystemet omedelba rt och kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
Om fläktarna är igång:
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
4
1
2
3
5
6
7
OM47A89SE.book Page 651 Thursd ay, November 10, 2016 8:27 PM

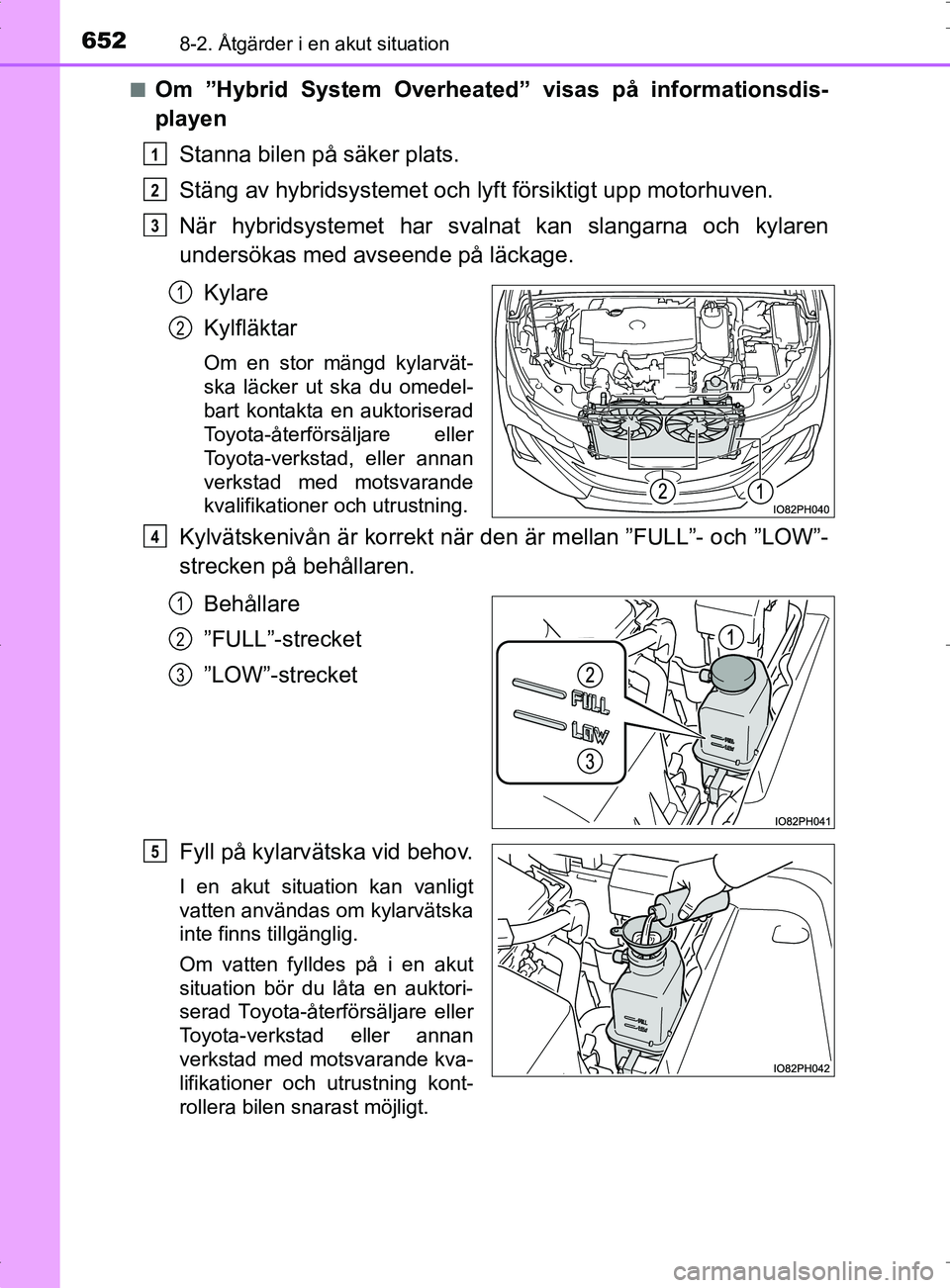

6528-2. Åtgärder i en akut situation
OM47A89SE■
Om ”Hybrid System Overheat
ed” visas på informationsdis-
playen
Stanna bilen på säker plats.
Stäng av hybridsystemet och lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat kan slangarna och kylaren
undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Kylvätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-
strecken på behållaren.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarv ätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Om vatten fylldes på i en akut
situation bör du låta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande kva-
lifikationer och utrustning kont-
rollera bilen snarast möjligt.
1
2
3
1
2
4
1
2
3
5
OM47A89SE.book Page 652 Thursd ay, November 10, 2016 8:27 PM

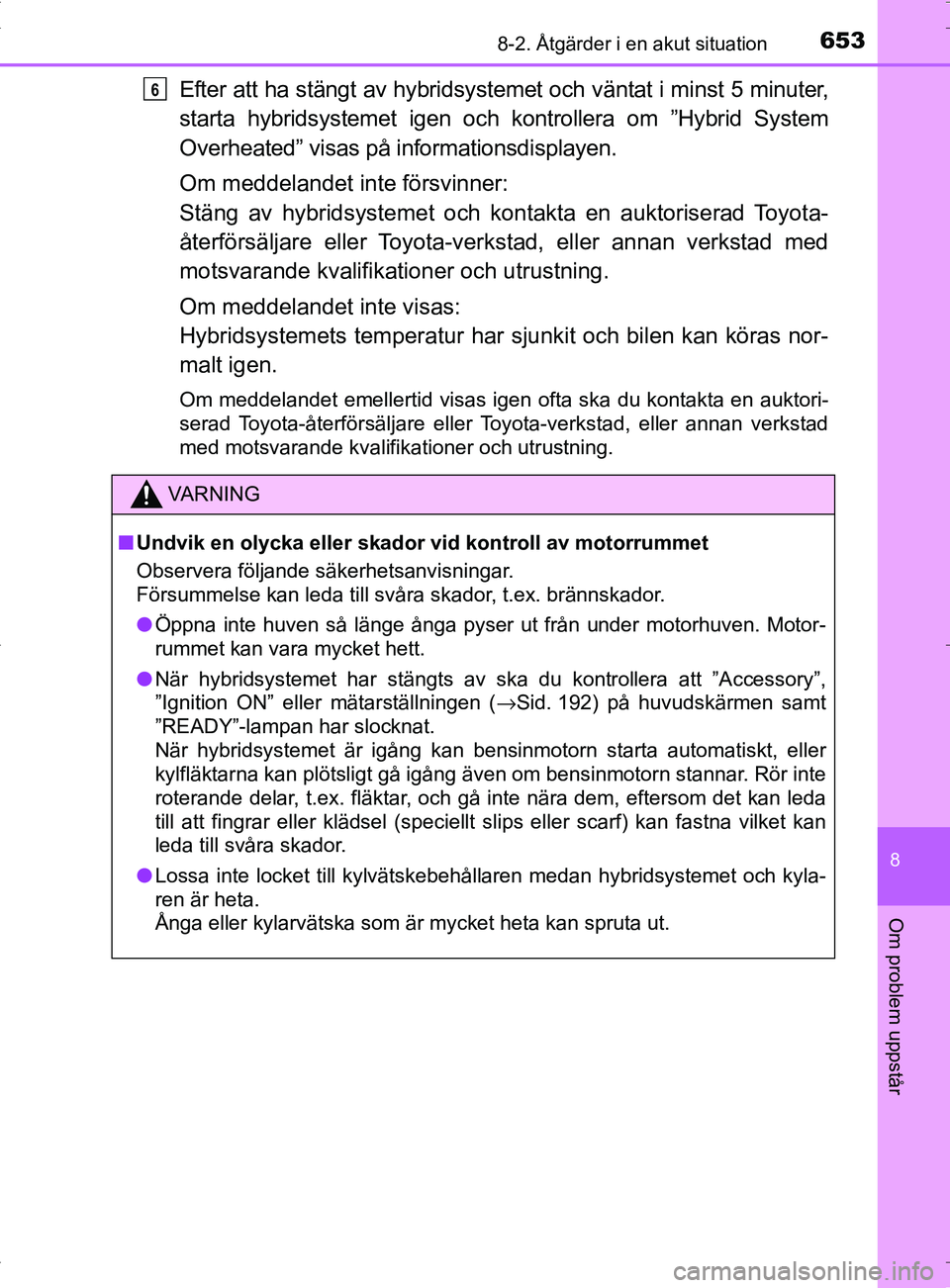

6538-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår
Efter att ha stängt av hybridsystemet och väntat i minst 5 minuter,
starta hybridsystemet igen och kontrollera om ”Hybrid System
Overheated” visas på informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet och kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-ver kstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Om meddelandet inte visas:
Hybridsystemets temperatur har sjunkit och bilen kan köras nor-
malt igen.
Om meddelandet emellertid visas igen ofta ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
VA R N I N G
■ Undvik en olycka eller skador vid kontroll av motorrummet
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador, t.ex. brännskador.
● Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
● När hybridsystemet har stängts av ska du kontrollera att ”Accessory”,
”Ignition ON” eller mätarställningen ( →Sid. 192) på huvudskärmen samt
”READY”-lampan har slocknat.
När hybridsystemet är igång kan bensinmotorn starta automatiskt, eller
kylfläktarna kan plötsligt gå igång även om bensinmotorn \
stannar. Rör inte
roterande delar, t.ex. fläktar, och gå inte nära dem, eftersom det kan leda
till att fingrar eller klädsel (speciellt slips eller scarf) kan fastna vilket kan
leda till svåra skador.
● Lossa inte locket till kylvätskebehållaren medan hybridsystemet och kyla-
ren är heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
6
OM47A89SE.book Page 653 Thursd ay, November 10, 2016 8:27 PM

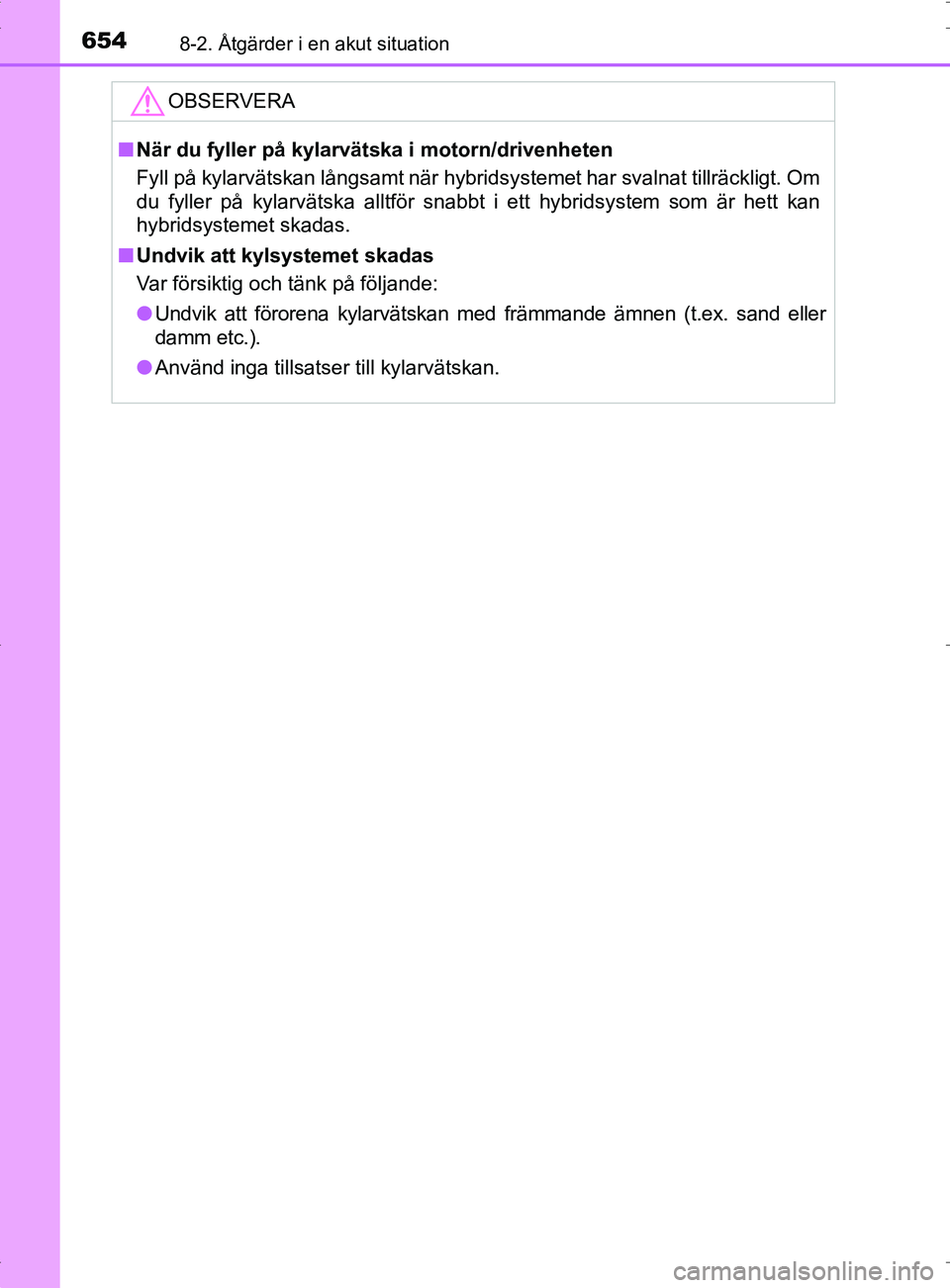

6548-2. Åtgärder i en akut situation
OM47A89SE
OBSERVERA
■När du fyller på kylar vätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om
du fyller på kylarvätska alltför snabbt i ett hybridsystem som är hett kan
hybridsystemet skadas.
■ Undvik att kylsystemet skadas
Var försiktig och tänk på följande:
● Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
● Använd inga tillsatser till kylarvätskan.
OM47A89SE.book Page 654 Thursd ay, November 10, 2016 8:27 PM

6558-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår

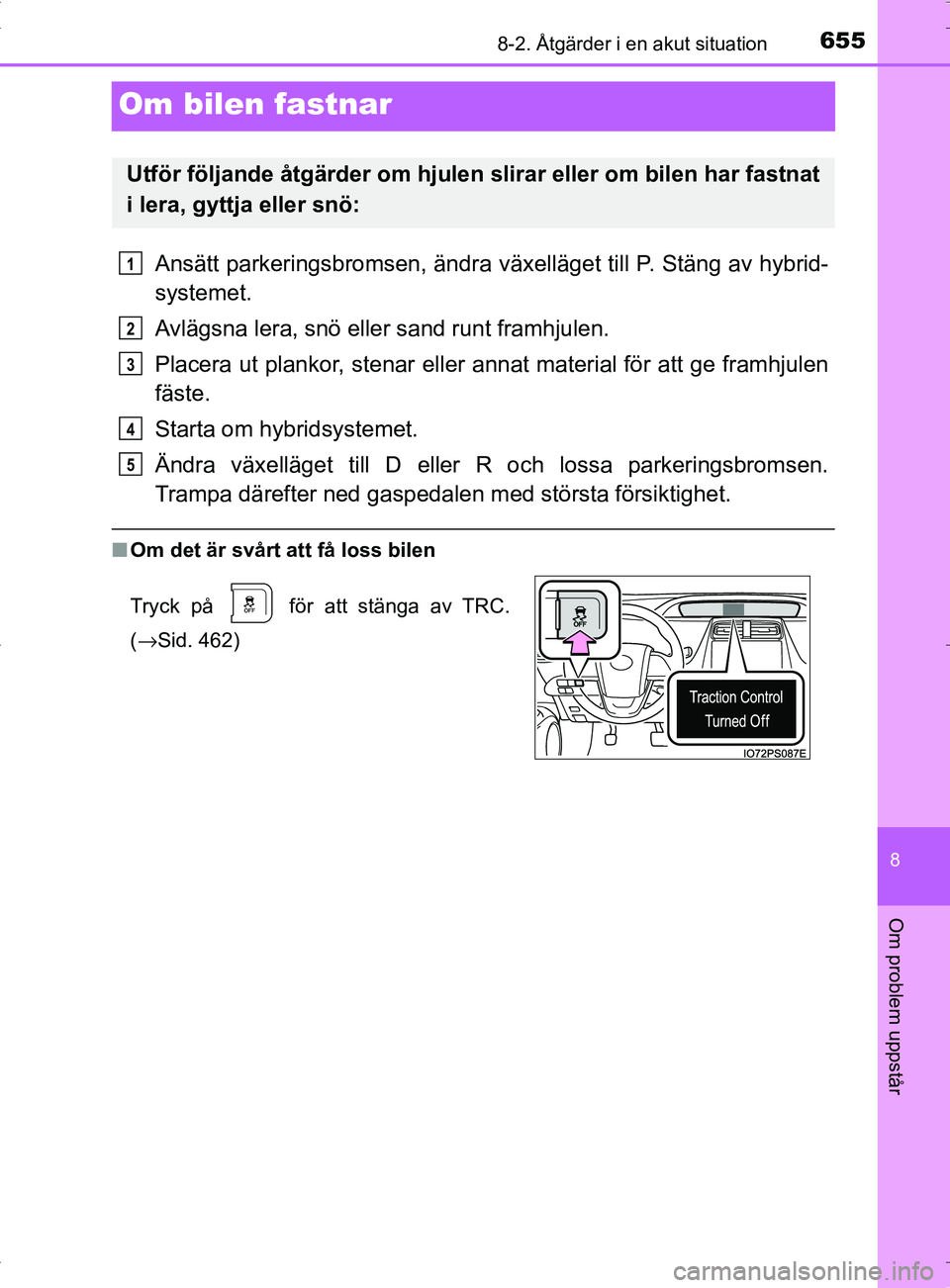

Om bilen fastnar
Ansätt parkeringsbromsen, ändra växelläget till P. Stäng av hybrid-
systemet.
Avlägsna lera, snö eller sand runt framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
Ändra växelläget till D eller R och lossa parkeringsbromsen.
Trampa därefter ned gaspedalen med största försiktighet.
■ Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
( →Sid. 462)
1
2
3
4
5
OM47A89SE.book Page 655 Thursd ay, November 10, 2016 8:27 PM

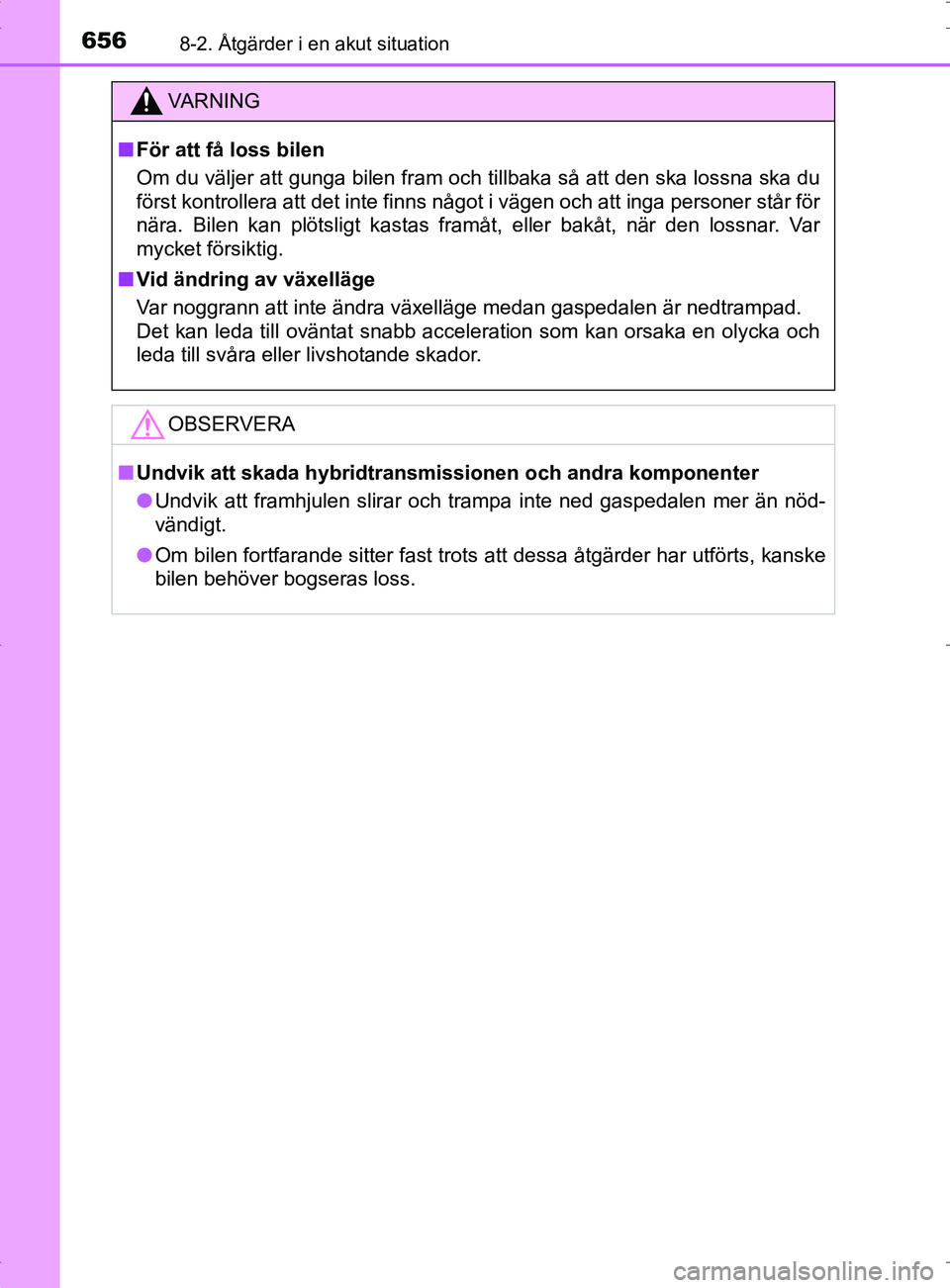

6568-2. Åtgärder i en akut situation
OM47A89SE
VA R N I N G
■För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
■ Vid ändring av växelläge
Var noggrann att inte ändra växelläge medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
■Undvik att skada hybridtransmi ssionen och andra komponenter
● Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
● Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM47A89SE.book Page 656 Thursd ay, November 10, 2016 8:27 PM

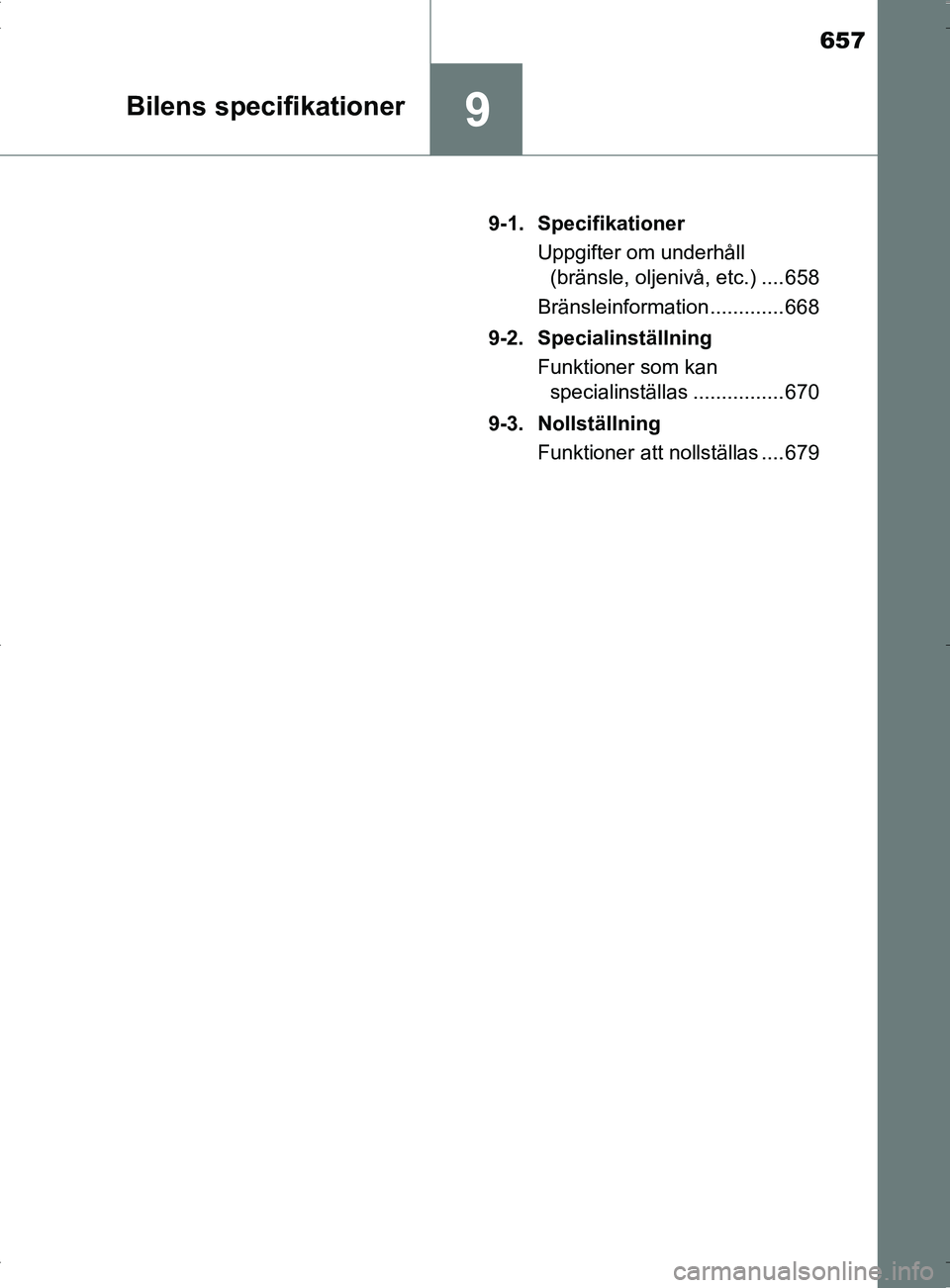

657
9Bilens specifikationer
OM47A89SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 658
Bränsleinformation ............. 668
9-2. Specialinställning Funktioner som kan specialinställas ................ 670
9-3. Nollställning Funktioner att nollställas .... 679
OM47A89SE.book Page 657 Thursd ay, November 10, 2016 8:27 PM

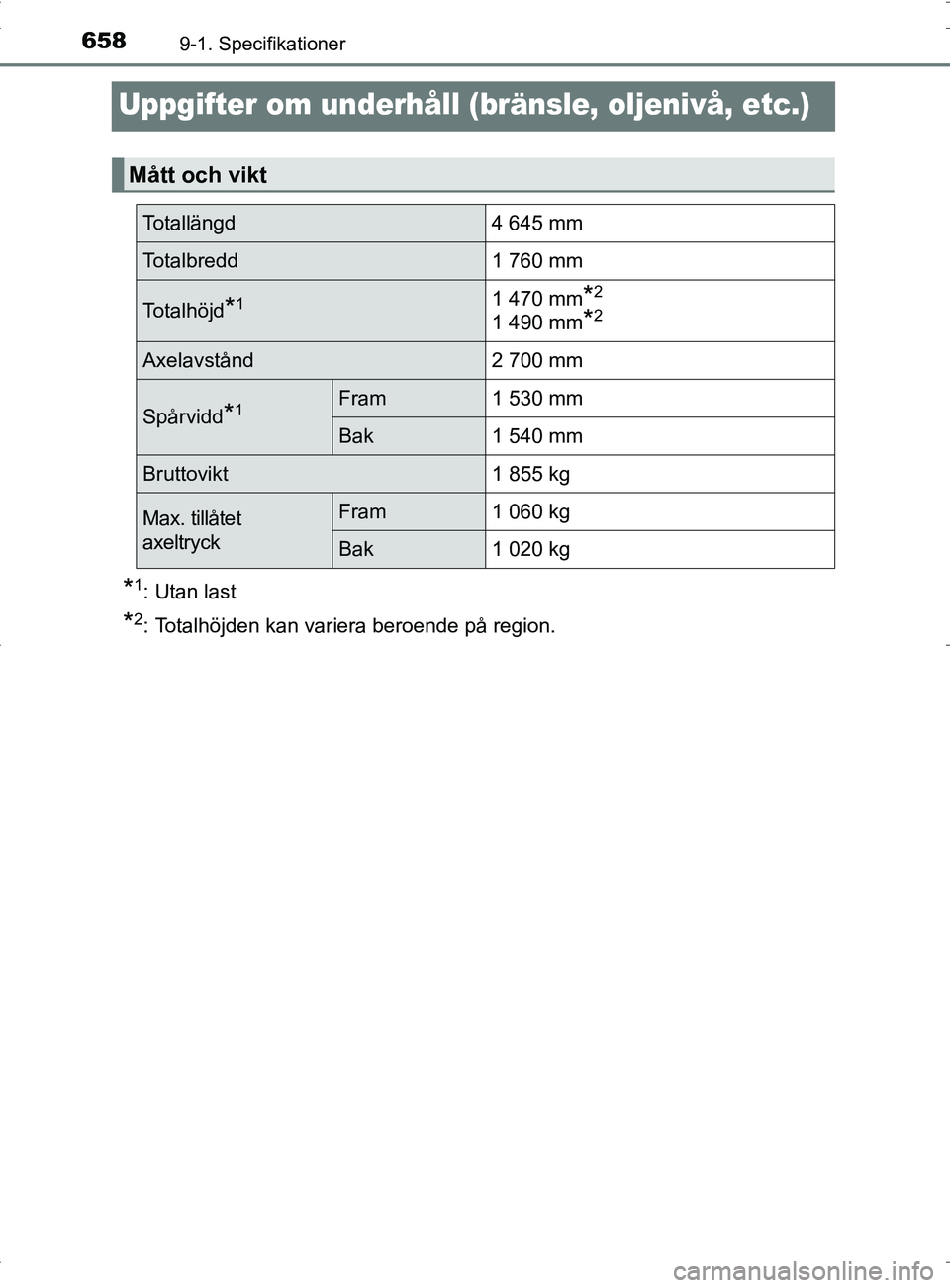

6589-1. Specifikationer
OM47A89SE
Uppgifter om underhåll (bränsle, oljenivå, etc.)
*1: Utan last
*2: Totalhöjden kan variera beroende på region.
Mått och vikt
Totallängd4 645 mm
Totalbredd1 760 mm
Totalhöjd*11 470 mm*2
1 490 mm*2
Axelavstånd2 700 mm
Spårvidd*1Fram1 530 mm
Bak1 540 mm
Bruttovikt1 855 kg
Max. tillåtet
axeltryckFram1 060 kg
Bak1 020 kg
OM47A89SE.book Page 658 Thursd ay, November 10, 2016 8:27 PM

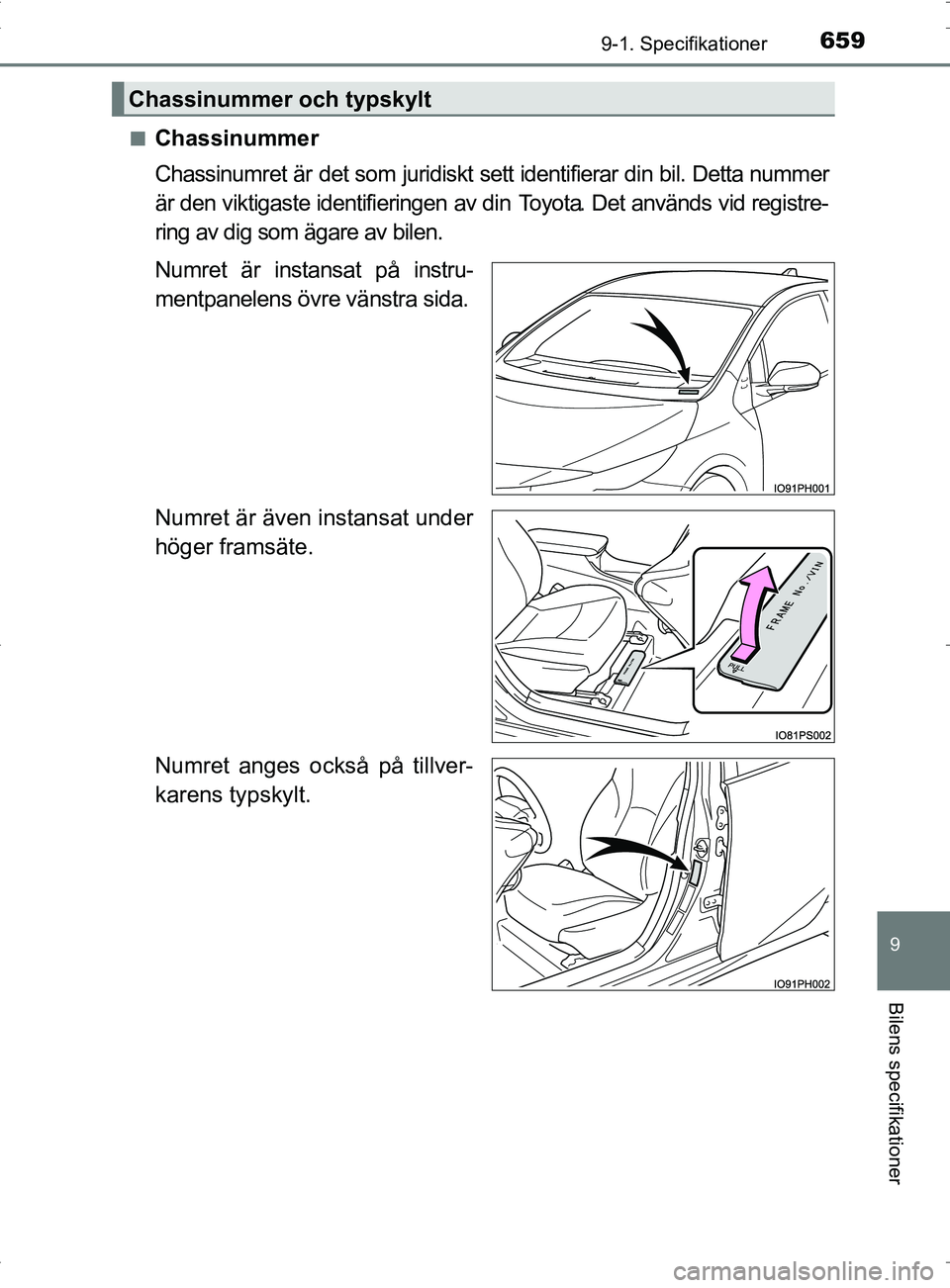

6599-1. Specifikationer
OM47A89SE
9
Bilens specifikationer
■Chassinummer
Chassinumret är det som juridiskt sett identifierar din bil. Detta nummer
är den viktigaste identifieringen av din Toyota. Det används vid registre-
ring av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra sida.
Numret är även instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
Chassinummer och typskylt
OM47A89SE.book Page 659 Thursd ay, November 10, 2016 8:27 PM

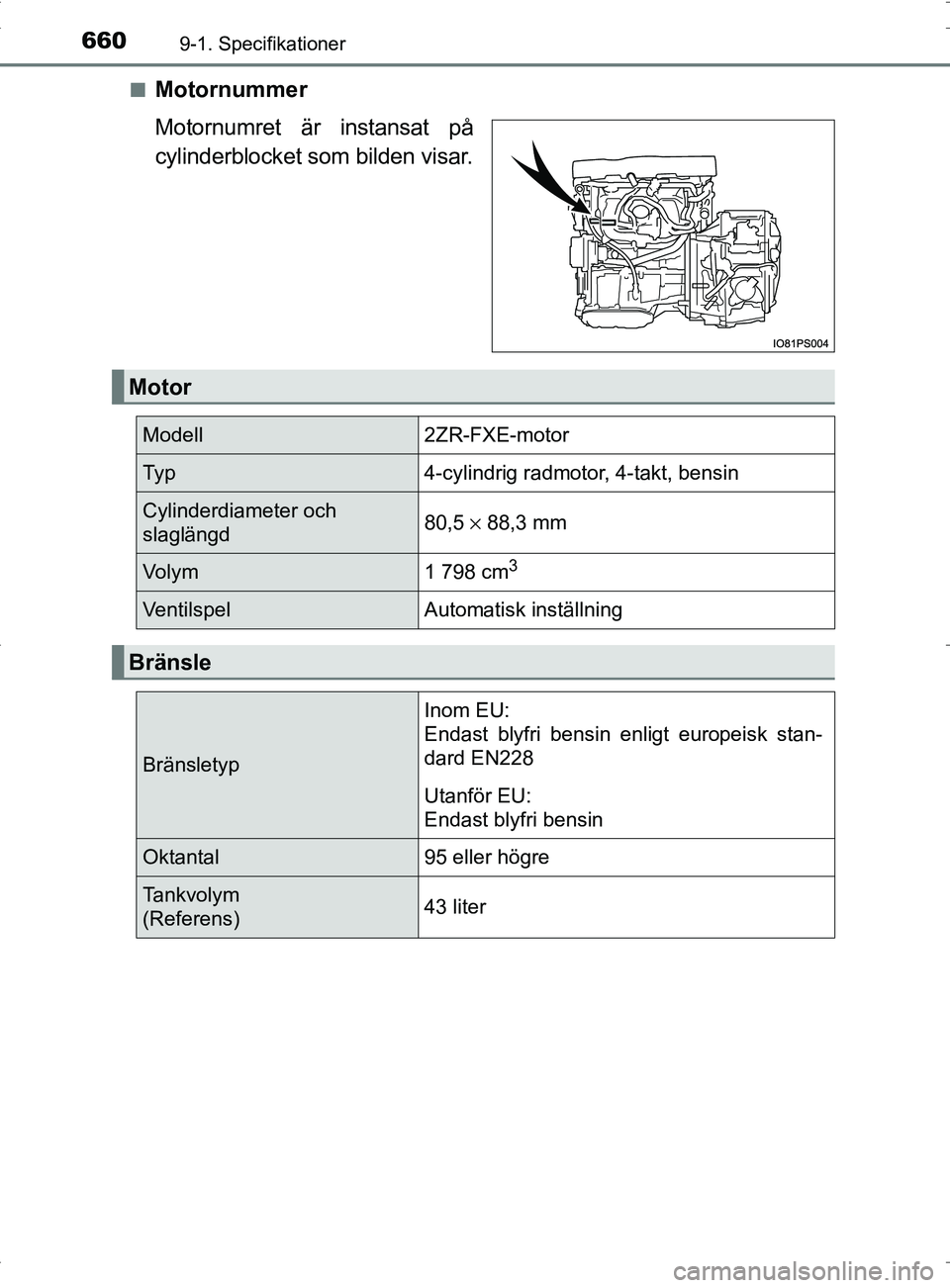

6609-1. Specifikationer
OM47A89SE■
Motornummer
Motornumret är instansat på
cylinderblocket so
m bilden visar.
Motor
Modell2ZR-FXE-motor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5 × 88,3 mm
Vo l y m1 798 cm3
VentilspelAutomatisk inställning
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
